Какие основные компоненты входят в устройство динамической цифровой индикации. Как работает схема динамической индикации. Какие микросхемы используются для построения устройства цифровой индикации. Каковы принципы выбора элементной базы для схемы цифровой индикации.
Принцип работы устройства динамической цифровой индикации
Устройство динамической цифровой индикации предназначено для отображения числовой информации на светодиодных семисегментных индикаторах. Основной принцип работы такого устройства заключается в последовательном выводе информации на индикаторы с высокой частотой, что создает иллюзию одновременного свечения всех индикаторов для человеческого глаза.
Ключевые компоненты схемы динамической индикации:
- Мультиплексор — для последовательной передачи данных на индикаторы
- Преобразователь кода — для преобразования двоичного кода в семисегментный
- Дешифратор — для управления включением индикаторов
- Счетчик — для формирования адресов мультиплексора и дешифратора
- Семисегментные индикаторы — для отображения информации
Выбор микросхем для устройства цифровой индикации
При разработке схемы динамической индикации важно правильно подобрать элементную базу. Рассмотрим основные микросхемы, используемые в таком устройстве:
Мультиплексор
В качестве мультиплексора часто применяется микросхема К155КП7. Она имеет 4 информационных входа и позволяет коммутировать сигналы на один выход. Для построения многоразрядного мультиплексора несколько таких микросхем соединяются параллельно.
Преобразователь кода
Для преобразования двоично-десятичного кода в семисегментный обычно используется микросхема К514ИД1. Она имеет 4 входа для подачи двоичного кода и 7 выходов для управления сегментами индикатора.
Дешифратор
В качестве дешифратора для управления включением индикаторов подходит микросхема К155ИД7. Она имеет 3 адресных входа и 8 выходов, что позволяет управлять 8 индикаторами.
Расчет параметров схемы динамической индикации
При проектировании устройства важно рассчитать основные параметры схемы:
- Частота обновления индикации — должна быть не менее 50 Гц для отсутствия мерцания
- Время свечения одного индикатора — зависит от количества разрядов и частоты обновления
- Яркость свечения — определяется током через светодиоды индикаторов
Например, для 4-разрядного индикатора при частоте обновления 100 Гц время свечения одного разряда составит:
T = 1 / (100 * 4) = 2.5 мс
Принципиальная схема устройства динамической индикации

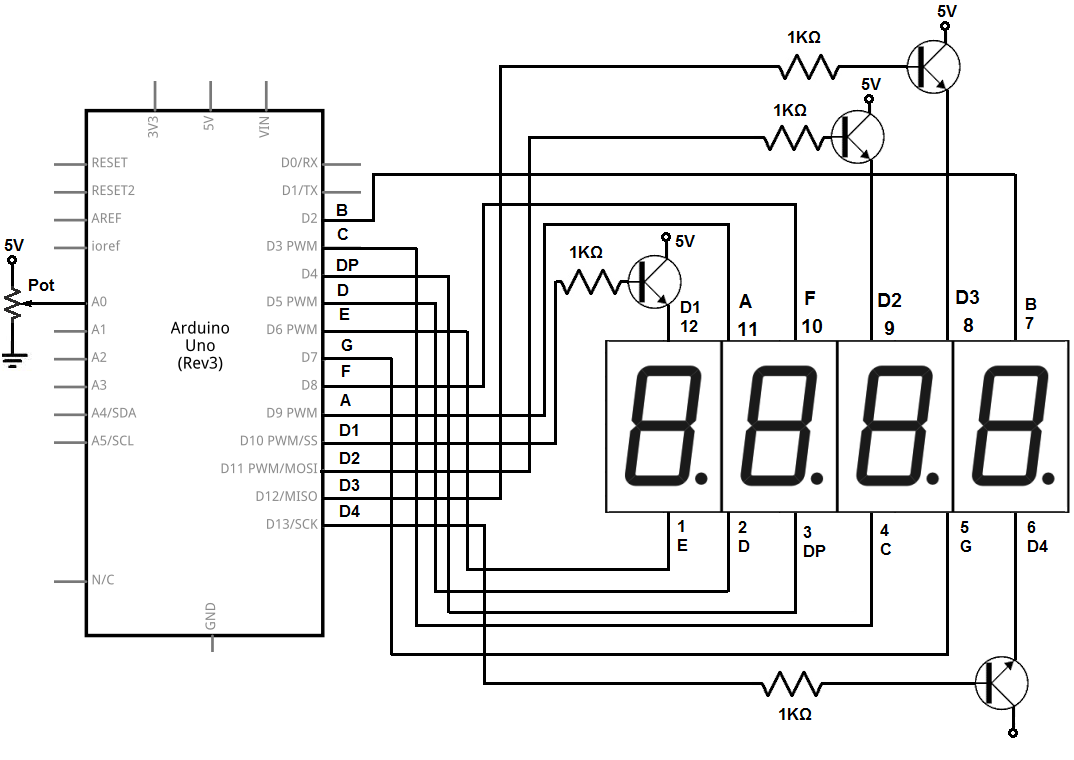

Рассмотрим типовую схему 4-разрядного устройства динамической индикации:
«` «`На схеме показаны основные компоненты устройства и их связи:
- Мультиплексор К155КП7 коммутирует входные данные
- Преобразователь К514ИД1 формирует коды управления сегментами
- Счетчик К155ИЕ5 генерирует адреса для мультиплексора и дешифратора
- Дешифратор К155ИД7 управляет включением индикаторов
- Индикаторы АЛС324А отображают информацию
Особенности программирования устройства динамической индикации
При разработке программного обеспечения для устройства динамической индикации необходимо учитывать следующие аспекты:
- Организация циклического вывода информации на индикаторы
- Формирование временных задержек для обеспечения требуемой частоты обновления
- Обработка входных данных и их подготовка для вывода
Пример фрагмента программы для вывода на 4-разрядный индикатор:
«`assembly ; Инициализация
MOV R0, #0 ; Счетчик разрядов DISPLAY_LOOP:
MOV A, R0
CALL SELECT_DIGIT ; Выбор разряда индикатора
MOV A, @R0 ; Загрузка кода цифры
CALL CONVERT_BCD ; Преобразование в 7-сегментный код
CALL OUTPUT ; Вывод на индикатор
INC R0 ; Следующий разряд
CJNE R0, #4, DISPLAY_LOOP ; Переход если не все разряды JMP DISPLAY_LOOP ; Бесконечный цикл индикации SELECT_DIGIT:
; Код выбора разряда через дешифратор
RET CONVERT_BCD:
; Преобразование BCD в 7-сегментный код
RET OUTPUT:
; Вывод кода на порт индикатора
RET «` Данный код реализует циклический вывод информации на 4 разряда индикатора. Для каждого разряда выполняется выбор через дешифратор, преобразование кода и вывод на индикатор.Преимущества и недостатки динамической индикации
Устройства динамической индикации имеют ряд преимуществ и недостатков по сравнению со статической индикацией:
Преимущества:
- Меньшее количество выводов микроконтроллера для управления индикаторами
- Снижение энергопотребления за счет импульсного режима работы
- Возможность управления большим количеством разрядов
Недостатки:
- Более сложная схема управления
- Необходимость программной реализации динамической индикации
- Возможность мерцания при низкой частоте обновления
При правильном проектировании устройства динамической индикации можно получить эффективное решение для отображения числовой информации в различных электронных устройствах.
Расчет быстродействия устройства динамической индикации
Одним из важных параметров устройства динамической индикации является его быстродействие. Оно определяется минимальным периодом и максимальной частотой тактовых импульсов.
Для расчета минимального периода тактовых импульсов необходимо учесть время задержки распространения сигнала во всех последовательно работающих узлах устройства:
- Время задержки счетчика
- Время задержки мультиплексора
- Время задержки преобразователя кода
- Время задержки дешифратора
Минимальный период тактовых импульсов рассчитывается по формуле:
Tmin = (tсч + tмульт + tпреобр + tдешифр) * 1.2
где ti — время задержки соответствующего элемента, а коэффициент 1.2 учитывает скважность тактовых импульсов.
Максимальная частота тактовых импульсов определяется как:
fmax = 1 / Tmin
Расчет энергопотребления схемы динамической индикации
Энергопотребление является важным параметром при проектировании устройств динамической индикации, особенно для портативных приборов. Для расчета средней потребляемой мощности необходимо учесть потребление всех компонентов схемы:
- Мощность, потребляемая микросхемами (мультиплексор, преобразователь кода, дешифратор, счетчик)
- Мощность, потребляемая светодиодными индикаторами
- Мощность, рассеиваемая на токоограничивающих резисторах
Общая потребляемая мощность рассчитывается как сумма мощностей всех компонентов:
Pобщ = Pмикросхем + Pиндикаторов + Pрезисторов
При этом следует учитывать, что в динамическом режиме индикаторы потребляют меньшую мощность по сравнению со статическим режимом, так как они работают в импульсном режиме.
4.2. Выбор микросхем дешифраторов и схем индикации
В качестве микросхем индикаторов будем использовать два семисегментных одноцветных индикатора КИПЦА38-3/8. Для управления схемами индикации необходимо устройство, преобразующее двоичный код на выходах счетчиков в код управления индикатором. Таким устройством является дешифратор. Совместно с КИПЦ38А-3/8 применяется дешифратор К514ИД1. Он представляет собой четырех разрядный дешифратор для семисегментных полупроводниковых цифровых индикаторов с разъединенными анодами сегментов. Условное графическое обозначение К514ИД1 представлено на рис. 3.а, КИПЦ38А-3/8 на рис. 3.б.
рис. 3. Условное графическое обозначение микросхем
К514ИД1 (а) и КИПЦ38А-3/8 (б)
К514ИД1.
Назначение выводов:
1, 2, 4, 5 – входы;
3 – вход гашения;
6 – общий;
7, 8, 9, 10, 11, 12, 13 – выходы;
14 – напряжение питания.
Электрические параметры:
Номинальное напряжение питания | 5 В ± 5% |
Ток потребления | 50 мА |
Выходной ток низкого уровня | 0,3 мА |
Выходной ток высокого уровня | 2,5…4,6 мА |
Входной ток низкого уровня при U0вx= 0,4В | |-1,6| мА |
Входной
ток высокого уровня при U | 1 мА |
Входной ток высокого уровня при максимальном входном напряжении Uвx= 5B | 0,07 мА |
Предельно допустимые режимы эксплуатации:
Ток нагрузки на каждом выходе | 7,5 мА |
Напряжение источника питания | 5,25 В |
Входное напряжение, не более | 5,25 В |
КИПЦ38А-3/8.
Назначение выводов:
1- сегмент E, 2- сегментD, 3- сегментH, 4 – сегментC, 5- сегментG, 7 — сегментB, 10 — сегментF, 11- сегментA;
12 – общий1, 9 – общий2, 8 – общий3;
6 – отсутствует.
Электрические параметры:
Номинальное напряжение питания | 5 В ± 5% |
Ток потребления | 10 мА |
Диапазон рабочих температур | -55..55°С |
Динамическая индикация основывается
на инерционности человеческого зрения,
что позволяет обслуживать индикаторы
по очереди. Для этого необходимо подавать
питание только на один индикатор на
определенное время. Для такого управления
используется дополнительный дешифратор.
Его особенность – в нуле большой
выходной ток.
В качестве такого
дешифратора можно использовать К155ИД10.
Эти микросхемы представляют собой
дешифратор на 4 входа и 10 выходов.
Условное графическое обозначение
К155ИД10 представлено на рис. 4.
рис. 4. Условно графическое обозначение микросхемы К155ИД10
Назначение выводов:
1, 2, 3, 4, 5, 6, 7, 9, 10, 11 – выходы;
8 – общий;
12, 13, 14, 15 – входы;
16 – напряжение питания.
Электрические параметры:
Номинальное напряжение питания | 5 В ± 5 % |
Выходное напряжение низкого уровня | не более 0,4 В |
Входной ток низкого уровня | не более -1,6 мА |
Входной ток высокого уровня | не более 0,04 мА |
Потребляемая статическая мощность | не более 367,5 мВт |
Время задержки распространения | не более 50 нс |
Все выводы портов допускают прохождение через них тока =20мА. Так как ток излучателя больше, необходимо подставить ограничивающее сопротивление.
Порты P1.0 иP1.1 не имеют внутренних сопротивлений.
Оценим сопротивления R1иR2. :
.
Подставив значения, получим: R>250Ом. Исходя из полученного значения и с учетом номиналов сопротивлений, выберемR1=R2= 510Ом.
К514ид1 таблица 2 таблица истинности преобразователя, стр.2
К514ИД1
Таблица 2 — таблица истинности
преобразователя
№ | Двоичный код | Состояние элементов | |||||||||
п/п | X1 | X2 | X3 | X4 | A | B | C | D | E | F | G |
0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 |
1 | 1 | 0 | 0 | 0 | 0 | 1 | 1 | 0 | 0 | 0 | 0 |
2 | 0 | 1 | 0 | 0 | 1 | 1 | 0 | 1 | 1 | 0 | 1 |
3 | 1 | 1 | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 0 | 1 |
4 | 0 | 0 | 1 | 0 | 0 | 1 | 0 | 0 | 0 | 1 | 1 |
5 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 1 |
6 | 0 | 1 | 1 | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
7 | 1 | 1 | 1 | 0 | 1 | 1 | 1 | 0 | 0 | 0 | 0 |
8 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
9 | 1 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |
2.3 Подключение семисегментных
индикаторов
Сигналы с выходов ag преобразователя У2 , управляющих свечением сегментов индикатора, подаются параллельно на входы АG т.е. выход а преобразователя подключен к входу А каждого индикатора. В качестве индикатора используют светодиодный индикатор АЛС 324 (Рисунок 7).
Рисунок 7 — Схема подключения
семисегментного индикатора
2.4 Выбор микросхемы двоичного счетчика У3
Двоичный счетчик У3 подсчитывает вых. импульсы тактового генератора G.Число индицируемых цифр представлено количеством индикаторовв схеме .(n=4).Число разрядов счетчика равно числу адресных входов мультиплексора, Коэффициент пересчета счетчиков N=n=4
Таблица 3 — таблицу состояний счетчика
Вх. импульс | На выходах | Двоичн код |
0 | 0 | 0 |
1 | 0 | 1 |
2 | 1 | 0 |
3 | 1 | 1 |
4 | 0 | 0 |
1 2 3 4 0
Вх t
0 1 0 1 0
Q1 t
Q2 0 0 1 1 0 t
Рисунок 8 — Диаграмма состояния счетчика
Выбираем микросхему счетчика К155ИЕ5
12,9,8,11_ выходы
14______ Вход счетчика
1_______ вход делителя на 8
2,3_____ вход установки 0
Рисунок 9 — Микросхема счетчика К55ИЕ5
Для обеспечения N=n=4 необходимо, чтобы при появлении на выводе двоичного кода 0111(2) = 7(10) все триггеры счетчика сбрасываются в 0. Для этого необходимо ввести цепи ОС с выходов счетчика, на соответствующие входы. Для данного случая необходимо вывод 8 счетчика соеденить со схемой “сброс” (выводы 2,3). Тогда при появлении на выходе кода 0111 “ еденица “ с выхода 8 сбросит счетчик в исходное состояние.
2.5 Синтез дешифратора У4
ДешифраторУ4 в разрабатываемой схеме формирует номер (адрес) подключаемого индикатора. Сигнал с выхода дешифратора явл. управляющим для индикатора и подключение осущ. по входу S. Составим таблицу истинности дешифратора с учетом заданного числа n=4 (таьлица 4 ).
Таблица 4 — Таблица истинности дешифратора.
Входы | № Выхода | |
X2 | X1 | |
0 | 0 | 0 |
0 | 1 | 1 |
1 | 0 | 2 |
1 | 1 | 3 |
Запишем логические функции выходов через операцию И,ИЛИ,НЕ.
Рисунок 10 — Логическая схема в базисе И, ИЛИ, НЕ
Рисунок 11 — Логическая схема в базисе И, НЕ
Выбираем микросхему дешифратора
Назначение выводов:
3,6,7,4__входы.
5______Un
12_____обший
1,2,8-11,13-16__выходы
Рисунок 12 — Дешифратор К155ИД1
2.6 Принципиальная электрическая схема
устройства цифровой динамической индикации. Описание работы схемы
Схема обеспечивает индикацию 4-х десятичных цифр на семисегментных полупроводниковых индикаторах. Ввод информации производится параллельно в двоично десятичном коде.
Коммутатор Y1 обеспечивает поочередное включение входной информации в соответствии с адресом, поступившим с входов счетчика У3 N которого равен 4. Двоичные комбинации на выходе счетчика отражаютего состояние при поступлении входных импульсов от генератораG.Преобразователь У2 двоично — десятичный код преобразует в код семисегментного индикатора, поступающий одновременно на все индикаторы. Номер подключаемого индикатора задается в двоичном коде выходов счетчика У3 и дешифрируются дешифратором У4 Выходы дешифратора подкл. к входам S индикатора У5 (У 5.1-У 5.4) обеспечивая подключение соответствующих индикаторов.Время подключения индикатора очень мало (10-15 м.сек) и подобрано таким образом, чтобы не было заметно мигания индикатора для глаз и опред. тактовой частотой G. Для того, чтобы высветить заданную цифру 4 необходимо получить со счетчика двоичный адрес 0010 . При этом информация 0111, соответствующая десятичной цифре 4, передается на выходы мультиплексора У1 и на вход преобразователя У2. Преобразователь преобразует двоично — десятичный код в код индикатора. Информация с выходов ag преобразователя поступает на входы всех индикаторов, но подключается только третий индикатор, т.к. активный сигнал с дешифратора поступает на вход S 3-го индикатора и в соответствии с информацией 0100 высвечиваем цифру 7.
Таблица 5 — Спецификация элементов
Поз обознач. | Наименование | Кол | Примечания |
Мультиплексоры | |||
D.D1 | к155кп7 | 1 | |
D.D2 | К155КП7 | 1 | |
D.D3 | К155КП7 | 1 | |
D.D4 | К155КП7 | 1 | |
Кодопреобразователь | |||
D.D5 | К155ИД1 | 1 | |
Счетчик | |||
D.D6 | К155ИЕ5 | 1 | |
Дешифратор | |||
D.D7 | К155ИД10 | 1 | |
Индикаторы | |||
D.D8 | АЛС324 | 1 | |
D.D9 | АЛС324 | 1 | |
D.D10 | АЛС324 | 1 | |
D.D11 | АЛС324 | 1 |
Список использованных источников
1. Колобеков Б.А.,Мамзелев И.А., Цифровые устройства и микропроцессорные системы. -М: Радио и связь, 1987 г.
2. Коган И.А. Микропроцессорные устройства. Сборник методических указаний. — М: Радио и связь 1988г
3. Мальцева Л.А. и др. Основы цифровой техники. — М: Радио и связь 1986г.
4. Методические указания по курсовому проекту.
Устройство динамической цифровой индикации
3.4
Выбор преобразователя
кода
Для подключения цифровых семисегментных индикаторов, служащих для преобразования информации в форму свечения соответствующих диодов, формирующих все цифры десятичной системы счисления, существуют преобразователи кода, которые преобразуют код 8421 в семипозиционный.
Тип выходов преобразователя кода зависит от схемы включения индикаторов, и для заданной схемы включения – с общими катодами – целесообразно применить преобразователь кода К514ИД1. Основные электрические параметры микросхемы приведены в таблице 5 на странице 23.
Рассмотрим
УГО и таблицу истинности микросхемы
К514ИД1:
Рисунок
19 – УГО и цоколевка преобразователя кода
К514ИД1
Таблиц 9 – Таблица истинности 514 ИД1
| Входы | Выходы | ||||||||||
| S | 8 | 4 | 2 | 1 | g | f | e | d | c | b | a |
| 1 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 |
| 1 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 1 | 1 | 0 |
| 1 | 0 | 0 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 1 |
| 1 | 0 | 0 | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 1 | 1 |
| 1 | 0 | 1 | 0 | 0 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
| 1 | 0 | 1 | 0 | 1 | 1 | 1 | 0 | 1 | 1 | 0 | 1 |
| 1 | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 0 | 1 |
| 1 | 0 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 1 | 1 | 1 |
| 1 | 1 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 1 | 1 | 0 | 0 | 1 | 1 | 1 | 0 | 1 | 1 | 1 | 1 |
| 0 | x | x | x | x | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
3.5
Выбор индикаторов
Для непосредственного отображения информации в устройствах динамической цифровой индикации используются семисегментные индикаторы, ЖК-матрицы и др. Заданное устройство требует использования семисегментных индикаторов с общими катодами, выбор которых целесообразно осуществить из диапазона индикаторов с малым прямым током (5 – 10 мА). Всего потребуется n=5 индикаторов, подключенных анодами к преобразователю кода и катодами к дешифратору.
Для построения устройства динамической цифровой индикации выберем ССИ АЛ304А, который отличается низким рабочим напряжением и током.
Рассмотрим
принципиальную схему и основные
параметры данного индикатора:
Таблица
10 – Основные параметры светоиндикатора
АЛ304А
| Светоиндикатор | Мккд (кд (м2) | при | Iпр. max, мА | Обозначение цвета свечения | Схема включения | |
| Uпр, В | Iпр, мА | |||||
| АЛ304А | 140 | 2 | 5 | 11 | К | ОК |
Рисунок
20 – Принципиальная схема АЛ304А
3.5
Выбор буферных
элементов
Из таблицы 5 на странице 23 и таблицы 10 на странице 31 видно, что выходной ток высокого уровня преобразователя кода К514ИД1 =4.6 мА меньше номинального рабочего тока ССИ АЛ304А Iпр.=5 мА, однако допустимый рабочий ток МС К514ИД1 составляет 7.5 мА [5], что обеспечивает безопасную работу преобразователя кода [7].
Выходной ток низкого уровня дешифратора К555ИД7 =3.8 мА меньше требуемого значения тока протекающего через индикатор АЛ304 Iпр. = 5 мА (что неизбежно повредит дешифратор). Это обуславливает необходимость применения буферных элементов в выходных цепях микросхемы. При этом выходное напряжение высокого уровня К514ИД1 =2.5В и выходное напряжение низкого уровня шинного формирователя КР1533АП6 (который целесообразно применить в качестве буферного элемента) =0.5В обуславливают падение напряжения на светодиодах Uпр.=2В [7], а выходные токи низкого уровня шинного формирователя КР1533АП6 могут достигать значений = 12мА.
При высоком уровне напряжения на входе T сторона A является входом, а сторона B – выходом. При высоком уровне напряжения на входе выходы микросхемы переходят в Z-состояние. Основные электрические параметры микросхемы приведены в таблице 5 на странице 23.
Рассмотри
УГО данного буферного
Рисунок
21 – УГО и цоколевка КР1533АП6
Для
подачи на входы микросхем постоянного
высокого уровня сигнала подключим соответствующие
входы к источнику питания (Uип=5В)
и между входом и источником питания применим
резисторы, минимально допустимое сопротивление
которых определим из соотношения:
=250КОм,
где — наименьшее из допустимых значений входного тока высокого уровня используемых микросхем.
С учетом допуска в 10% целесообразно выбрать маломощные резисторы с номинальным сопротивление 300КОм МЛТ-0,5ВТ-300 КОМ10%.
4
РАЗРАБОТКА И ОПИСАНИЕ
ПРИНЦИПИАЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ
СХЕМЫ УСТРОЙСТВА
Произведем соединение выбранных в 3 элементов согласно функциональной схеме, разобранной в 1.
Для получения мультиплексора на четыре выхода соединим мультиплексоры параллельно, соответствующие выходы подключим к входам преобразователя кода, а адресные входы всех мультиплексоров – к выходам счетчика. Таким образом будет осуществляться последовательная передача данных от пяти четырехразрядных источников данных на преобразователь кода.
Преобразователь кода передает семисегментный код на все ССИ одновременно. С другой стороны дешифратор обеспечивает последовательное свечение каждого индикатора – входы дешифратора подключим к счетчику, а выходы – к катодам соответствующих элементов через шинный формирователь. Методика получения изображения, воспринимаемого человеческим глазом, как статического, рассмотрена в 1.
Счетчик имеет цепь обратной связи, построение которой выполним с помощью конъюнктора и дизъюнктора. Подключение элементов цепи обратной связи рассмотрено в 3.1.
Стоит отметить, что микросхемы мультиплексоров, дешифратора, преобразователя кода и шинного формирователя имеют входы, на которые постоянно подаётся высокий или низкий уровень напряжения. Для того, чтобы организовать подачу низкого уровня напряжения замкнем соответствующие входы на корпус, а для обеспечения высокого уровня на соответствующих входах подключим их к источнику питания через резистор сопротивлением 300КОм.
Создание
принципиальной электрической схемы
устройства динамической цифровой индикации
и перечня элементов осуществим
согласно стандартам [8,9,10].
Для расчёта быстродействия необходимо определить минимальный период и максимальную частоту тактовых импульсов. Для определения минимального периода необходимо просуммировать среднее время задержки распространения сигнала во всех узлах устройства, которые работают последовательно. Необходимые для этого данные возьмём из таблицы 5 на странице 23. Конечный результат расчёта следует умножить на коэффициент равный 1,2 для учёта скважности тактовых импульсов (скважность равна пяти).
Последовательно
работают цепи «счетчик – мультиплексор
– преобразователь кода» и
«счетчик – дешифратор – шинный
формирователь». Так как время
задержки распространения сигнала
при параллельном соединении зависит
от самого «медленного» узла, для расчета
минимального периода тактовых импульсов
сложим все средние значения времени задержки
распространения сигнала элементов первой
цепи и умножим на коэффициент 1,2:
=70+19+100=189нс
Максимальную
частоту тактовых импульсов определим
из соотношения :
Таким образом минимальный период тактовых импульсов составляет 227 наносекунд, а максимальная частота – 4,4 мегагерц.
Для
расчёта средней потребляемой мощности
необходимо просуммировать среднюю потребляемую
мощность для всех микросхем, входящих
в устройство. Необходимые данные возьмём
из таблицы 5 на странице 23. Таким образом
получим:
ЗАКЛЮЧЕНИЕ
Полученная схема устройства динамической цифровой индикации на ТТЛШ-микросхемах работает от источника питания с напряжением 5В, максимальной частотой тактовых импульсов 4,4МГц (минимальный период равен 227нс). Средняя потребляемая мощность схемы составляет 0,865Вт.
При построении устройства использованы микросхемы серий К514, К555, 1533 и КР1533 (4 мультиплексора, 1 счетчик, дешифратор, конъюнктор, дизъюнктор и шинный формирователь), а также 3 резистора номинальным сопротивлением 300КОм и 5 светоиндикаторных панелей АЛ304А.
Рекомендуемой
частотой тактовых импульсов является
частота от 500Гц, рассчитанная в 1, чтобы
изображение воспринималось глазом без
мельканий.
ЛИТЕРАТУРА
1 Мальцева Л.А. и др. Основы цифровой техники. – М.: Радио и связь, 1987.
2 Вениаминов В.Н. и др. Микросхемы и их применение: Справ. пособие. – М.: Радио и связь, 1989.
3 ИМС стандартной логики: Информационно-справочный материал / БЕЛМИКРОСИСТЕМЫ. – Мн.: Полифакт, 2004.
4 М.И. Богданович и др. Цифровые интегральные микросхемы. Мн. 1991
5 Б.В. Тарабрин и
др. Интегральные микросхемы. М.: Радио
и связь 1983
6 В.Р. Козак. Электронный
справочник по микросхемам ТТЛ-серий. http://www.inp.nsk.su/~kozak/
7 Сайт радиолюбителей,
статья по материалам журнала «Электроника»
1977 (т.50) №5 http://radiokot.ru/articles/
- СТП ВГКС 1.01-2005. Стандарт предприятия. Курсовое и дипломное проектирование.
- ГОСТ 2.702-81 ЕСКД. Правила выполнения электрических схем цифровой вычислительной техники.
- ГОСТ 2.743-82. Элементы цифровой техники.
3. Описание электронной схемы и ее функционирования.
3. Описание электронной схемы и ее функционирования.Электронная схема состоит из цифрового термодатчика DS1722(DD1), микроконтроллера семейства MCS-51 80C51BH(DD2), трех интегральных схем преобразователей кодов для управления ССИ К514ИД1(DD3-DD5) и трех семисегментных индикаторов(ССИ) АЛС324А(HL1-HL3).
В начальный момент после включения питания микросхемы цифрового термодатчика и микроконтроллера находятся в неопределенном состоянии.
Для инициализации микроконтроллера необходимо произвести действительный сброс микросхемы. Действительный(внешний) сброс автоматически производится цепью, содержащей конденсатор C1 и резистор R1(цепь сброса при включении питания). После включения питания, цепь сброса поддерживает низкий уровень на выводе RST(Reset) в течение времини, которое зависит от емкости конденсатора и скорости с которой он заряжается. Для уверенного сброса, высокий уровень на выводе RST должен удерживаться достаточно долго, чтобы позволить осциллятору запуститься и отработать два машинных цикла для уверенного завершения процедуры сброса.
Включение микроконтроллера без действительного сброса может привести к выполнению команды из неопределенного адреса. Это вызвано тем, что некоторые регистры SFRs, в частности программный счетчик, могут неправильно инициализироваться.
Для инициализации термодатчика необходимо задать режим его работы.
Микросхема DS1722 по характеру измерения температуры во времени может функционировать в двух режимах: непрерывное измерение и единичное измерение, а разрешение может устанавливаться от 8 до 12 бит, предусмотрен также режим пониженного энергопотребления.
Режим работы термодатчика задается состоянием конфигурационного регистра(KONFIGURATION REGISTER), которое программируется пользователем через последовательный интерфейс(3-wire/SPI serial interface).
Т.о. после включения питания происходит инициализация микроконтроллера, который потом с помощъю универсального асинхронного последовательного порта(выводы RXD и TXD) устанавливает термодатчик в определенный режим работы(непрерывное измерение, разрешение 8 бит(по умолчанию), режим пониженного энергопотребления).
Для индикации измеренной температуры двоичный код, полученный от термодатчика, преобразуется программой микроконтроллера в двоично– десятичный(см. Описание разработанного алгоритма и программы индикации температуры) и затем через порты ввода/вывода(I/O) P0 и P2 подается на интегральные схемы преобразователей кодов для управления ССИ, которые соединены с семисегментными индикатороми.
4. Описание разработанного алгоритма и программы индикации температуры.
При использовании внешних (по отношению к МК) схем преобразователей кодов процедура индикации одного символа сводится к выдаче двоичного кода символа в соответствующий порт вывода МК.
Пусть требуется выполнить преобразования 8-битного двоичного числа в двоично-десятичное. Исходный двоичный код хранится в аккумуляторе. Результат преобразования состоит из 12 бит: младшие 4 бита – единицы, представляют собой остаток от деления исходного числа на 10; следующее 4 бита – десятки, представляют собой остаток от деления на 10 полученного частного; старшие 4 бита – сотни, являются частным от второго деления.
Пример программы преобразования 8-битного двоичного числа в двоично-десятичное для микроконтроллера семейства MCS-51:
…
BBD:
CALL DIV10
MOV R7,A
MOV A,R1
CALL DIV10
SWAP A
ORL A,R7
JMP EXIT
DIV10:
MOV R1,#0
SUB10:
ADD A,#(NOT(10)+1)
INC R1
JC SUB10
DEC R1
ADD A,#10
EXIT:
RET
…
В результате выполнения процедуры в младшей тетраде R1 хранятся сотни, в аккумуляторе – десятки и единицы двоично-десятичного эквивалента исходного двоичного числа.
Заключение.
В настоящем курсовом проекте был спроектирован цифровой термометр на базе микроконтроллера. В ходе работы над проектом были получены теоретические сведения об устройстве и принципах работы микроконтроллеров, их разновиднастях и областях применения, изучены основные принцыпы построения микроконтроллерных устройств, рассмотрены ньюансы выбора модели микроконтроллера и элементной базы, разработки электронной схемы устройства. Было изучено семейство микроконтроллеров MCS-51 от Intel, их архитектура, возможности, преимущества и недостатки, основные параметры и характеристики, система команд, способы сопряжения с внешними устройствами и примеры применения. При написании программы для микроконтроллера были освоены основны программирования микроконтроллеров.
В заключение хотелось бы отметить, что развитие микроэлектроники и широкое ее применение в промышленном производстве, в устройствах и системах управления самыми разнообразными объектами и процессами является в настоящее время одним из основных направлений научно – технического прогресса. Использование микроэлектронных средств в изделиях промышленного и культурно-бытового назначения не только приводит к повышению технико-экономических показателей изделий (стоимости, надежности, потребляемой мощности, габаритных размеров ) и позволяет много кратно сократить сроки разработки и отодвинуть строки «морального старения» изделий, но и придет им принципиально новые потребительские качества (расширенные функциональные возможности, модифицируемость, адаптивность и т.д.). Использование микроконтроллеров в системах управления обеспечивает достижение исключительно высоких показателей эффективности при столь низкой стоимости (во многих применениях система может состоять только из одной БИС микроконтроллера), что микроконтроллерам, видимо, нет разумной альтернативной элементной базы для построения управляющих и регулирующих систем, и в будущем микроконтроллеры будут находить все большее применение. В связи с этим встает вопрос об подготовки специалистов, которые работали в данном направлении микроэлектроники.
Преобратенные в результате выполнения курсового проекта знания являются обязательными для квалифицированного инженера в современных условиях.
8.2 Дешифратор. Проектирование цифрового устройства
Похожие главы из других работ:
Подсчет и индикация деталей
2.2 Дешифратор К514ИД1
Для вывода данных из портов микроконтроллера на индикатор используем дешифратор К514ИД1 для семисегментного полупроводникового цифрового индикатора с разъединенными анодами сегментов (рис.3). Рис…
Проектирование дискретного устройства
1.4 Дешифратор
Дешифратором (декодером) называется устройство, распознающее различные кодовые комбинации, т. е. преобразующее двоичное число в сигнал логической единицы на одном из выходов…
Проектирование цифрового устройства
8.2 Дешифратор
Дешифратор двоичного кода 3-8 (К555ИД7). К555ИД7 — дешифратор — демультиплексор 3-8. При выполнении микросхемой функции дешифрации четырех разрядного двоичного кода, задаваемого на входах D0-D2, входы С1-С3 играют роль стробирующих…
Пространственно-временной коммутатор 7×7
4.2 Дешифратор
Дешифратор К155ИД10 (рис. 4.2) преобразует трехразрядный двоичный код, поступающий на входы DI1, DI2 и DI4. Дешифратор К155ИД10 формирует сигналы параллельной загрузки, которые поступают на вход S0 первого ряда регистров К155ИР13…
Разработка стенда для анализа работы логического элемента «кодер»
1.1.4 Дешифратор
В стандартные серии входят дешифраторы на 4 выхода (2 разряда входного кода), на 8 выходов (3 разряда входного кода) и на 16 выходов (4 разряда входного кода). Они обозначаются соответственно как 2-4, 3-8, 4-16…
Реализация устройства контроля переданной информации с использованием модифицированного кода Хемминга
3.8 Дешифратор возбуждения одноразрядного семисегментного цифрового светодиодного индикатора АЛС324А
…
Реализация устройства контроля переданной информации с использованием модифицированного кода Хемминга
Рис 3.10 Дешифратор возбуждения одноразрядного семисегментного цифрового светодиодного индикатора АЛС324А
Микросхема состоит из 7 узлов, формирующих управляющий сигнал для одного из семи сегментов индикатора. Таблица 3.81. Назначение выводов микросхемы Выход Обозначение Тип вывода Функциональное назначение выводов 2, 3, 4, 5 A2, A1,A3…
Синтез микропрограммного автомата с жесткой логикой
1.2.7 Дешифратор
Определение: Дешифратор (декодер) — комбинационное устройство, преобразующее n-разрядный двоичный, троичный или k-ичный код в -ичный одноединичный код, где — основание системы счисления. Логический сигнал, появляется на том выходе…
Синтез цифрового автомата
2.4.1 Дешифратор
В схему вводится дешифратор, назначение которого — преобразовать кодовую комбинацию памяти в состояние цифрового автомата. У автомата 12 состояний. Из состава серии 561 выберем двоично-десятичный дешифратор 561ИД1 с 10 прямыми выходами…
Синтеза и анализ комбинационных схем
1. Полный дешифратор с прямыми выходами
Дешифраторами называются КС, входящие в группу преобразователей кодов. Дешифратор (декодер) преобразует входной n-разрядный двоичный код в унитарный (позиционный) код…
Синтеза и анализ комбинационных схем
2. Полный дешифратор с инверсными выходами
На рис.11,а приведена таблица истинности для полного дешифратора 3?8 с инверсными выходами, на рис.11,б его условное графическое обозначение и реализуемые выходные функции. Такой дешифратор реализует на своих выходах полный набор макстермов Mi…
Система управления микроволновой печью
6.2 Дешифратор К155ИД13
Микросхема представляет собой дешифратор на 3 входа и 8 выходов для управления шкалой со сдвигом двух точек. Содержит 119 интегральных элементов. Корпус К155ИД13 типа 238.16-1, КМ155ИД13 типа 201.16-5. [4], [5]. Корпус ИМС К155ИД13 Рис…
Створення мікропроцесорної системи для багатоканального інформаційного табло
1.2.2 Дешифратор SN74LS145N
Мікросхема SN74LS145N — являє собою двіково-десяткові монолітні дешифратори/драйвери, які складаються з восьми інверторів і десяти логічних елементів І-НІ, с чотирма входами. Інвертори підключені в парах…
Управляющий модуль устройства проверки автоматических выключателей первичным током
1.3.6 Дешифратор
…
Цифровое реле сопротивления с эллиптической характеристикой срабатывания
4.3 Дешифратор-демультиплексор с инверсией на выходе КР1554ИД7
Представляет собой дешифратор демультиплексор из 3 в 8. УГО приведено на рис. 4. Назначение выводов и режимы работы определены в соответствующих таблицах 3, 4. Рис. 4. УГО КР1554ИД7. Таблица 3 Обозначение Выводы Описание D1-D3 1,2…
Диагностическая плата «Порт 80» | Техника и Программы
January 23, 2014 by admin Комментировать »Диагностическая плата “Порт 80” предназначена для тестирования материнских плат ПК и в случае неисправности, позволяющая сделать заключение о причине. Базируется на том факте, что производителями материнских плат было принято решение выделить определенный физический адрес для диагностического порта, в который по мере загрузки BIOSa и инициализации различных устройств, находящихся на материнской плате, посылается определенный код. Эти коды, носящие имя POST codes, и позволяют узнать какое устройство инициализируется в настоящее время и удачно ли прошла эта инициализация. Наверняка проницательный читатель уже понял, что в названии этой статьи не зря присутствует цифра 80 – это как раз адрес диагностического порта в шестнадцатиричной системе счисления. Необходимо сказать, что хотя порт и стандартизован, производители BIOSa инициализируют устройства в разном порядке и коды, которые они посылают в этот порт то же не совпадают. Поэтому для каждого BIOSa существует своя таблица POST кодов. Найти ее можно на сайтах производителях AWARD, AMI, MRBIOS, PHOENIX. Или воспользоваться рускоязычным сайтом, посвященным исключительно BIOS-aм в различных их проявлениях: ic.doma.kiev.ua. Таблици POST кодов для всех !!! BIOS-ов: ic.doma.kiev.ua/inside.htm Там же кстати есть и описание работы с подобной платой: ic.doma.kiev.ua/hardware/port80/port80.htm. Нет только схемы самой платы. Этот досадный недостаток я и решил восполнить. Также, исключительно по просьбе представителей этого сайта, сообщаю, что я, так же как и разработка представленной тут платы, не имеем совершенно никакого отношения к вышеупомянутому сайту. Приведённая схема является исключительно моей интеллектуальной собственностью и ни в коей мере не базируется и не претендует ни на интеллектуальную ни на прочую собственность вышепреведённого сайта. Копирайт однако 😉
Некоторые пояснения:
D1 – дешифратор адреса. Построен на базе программируемой EPROM с ультрафиолетовым стиранием – упрощает конструкцию и дает гибкость при работе. Прошивка представляет собой программиррование байта по адресу 80h нулевым значением. Следует сказать, что все остальные байты должны быть FFh -, что соответствует полностью стертой микросхеме. Насчет гибкости – обнулив в другой микросхеме байт по иному адресу, получим цифровой индикатор содержимого порта по этому адресу, для этого необходимо не впаивать микросхему в плату, а установить ее на панельку. Адресное пространство ограничено для данного типа микросхемы значением 7FFh. Небольшое замечание: Возможно прийдется подобрать эту микросхему в смысле быстродействия т.к. частоты которые бегают по ISA шине являются предельными для микросхем 573 серии.
D2 – регистр – защелка посылаемых в порт данных.
D4, D5 – дешифратор данных на семисегментный индикатор. Для этих целей вполне подойдет и готовый дешифратор К514ИД1.
Так как микросхемы надо от чего-то запитать: На шине ISA: Ground – B1, +5V – B3.
Прошивка для РЕ3: (Данные приведены в шестнадцатиричной системе счисления).
Адрес 0 1 2 3 4 5 6 7 8 9 A B C D E F
Данные 02 67 11 41 64 48 08 63 00 40 20 0C 1A 05 18 38
Шина ISA:
A1 A31 C1 C18
B1 B31 D1 D18
Файл: 29.jpg
Устройство цифровой динамической индикации на 7 сигментных индикаторах реферат по радиоэлектронике
Содержание Введение 1. Общая часть 1.1 Структурная схема устройства динамической индикации 2.Расчетная часть 2.1 Разработка принципиальной схемы коммутатора У1 2.2 Выбор микросхемы преобразователя У2 2.3 Подключение семисигментных индикаторов 2.4 Выбор микросхемы двоичного счетчика У3 2.5 Синтез дешифратора У4 2.6 Принципиальная электрическая схема устройства динамической индикации(описание работы схемы) Список использованных источников Введение На практике всегда была актуальна задача отображения информации в виде удобном для ее зрительного восприятия.В настоящее время большое распространение получили полупроводниковые , люминесцентные ,газоразрядные и вакуумные накапливаемые индикаторы .С помощью устройств отображения могут быть решены задачи сигнализации и индикации . Сигнализация – это сообщение человеку о факте перехода контролируемой величины из одной области знаний в другую . При визуальной сигнализации основным техническим устройством является светоизлучающий элемент ,который осуществляет световое воздействие на человека (сигнализаторы номинального питающего напряжения ,переход каждого параметра за допустимые рамки ,перегорание предохранителя и так далее). Индикация – это представление о результатах контроля и измерения. Контролирующими устройствами являются пробники ,не имеющие напряжение , сопротивление и ток , а фиксирующие их наличие или отсутствие .В многоуровневых устройствах наблюдается переход от контроля параметров к его количественной оценке : по мере роста тела индуцируемых уровней получится устройство индикации с дискретным отсчетом значения величины . Шкальный индикатор может быть реализован на отдельных светоизолирующих элементах , а также на многоразрядном цифровом индикаторе , где шкалы складываются из отдельных сегментов .Индикатор можно классифицировать по принципу формирования изображений на знакомодулирующий (ЗМИ) и знакосинтезирующий (ЗСИ) Примером ЗМИ служит цифровой газоразрядный индикатор , изображение которого повторяет форму десяти кадров .Любое другое изображение получить невозможно . В ЗСИ изображение получается в виде мозаики управляемых элементов , каждый из которых является преобразователем ‘’сигнал-свет ‘’. Среди ЗСИ различают сегментные индикаторы , элементы отображения которых являются сегментами в одну или несколько групп : матричные индикаторы , элементы отображения которых образуют матрицу . Сегменты ЗСИ могут индицировать только цифры (цифровой ЗСИ)или цифры и буквы русского и латинского алфавитов (буквенно- цифровые ЗСИ) . 1 Общая часть Рисунок 1- Общая структурная схема устройства динамической цифровой индикации. Произведем выбор микросхемы мультиплексора с числом информационных входов заданного числа n=4. Выбираем микросхему: К155КП7 (рисунок 4). Назначение выводов микросхемы : 10,9,8 — адресные входы 4,3,2,1,15,14,13,12, — входы 5,6 — выходы 1,6 — Uпит 8 — общий, 7-вход разрешения. Рисунок 4 — Условно графическое изображение мультиплексора Рисунок 5 — Полная схема коммутатора на микросхемах 2.2 Выбор микросхемы преобразователя У2 двоично — десятичного кода в код семисегментного индикатора. Для преобраэования входного двоично десятичного кода в код семисегментного индикатора. Применяем микросхему К514ИД1 (Рисунок 6). 7 1 DCA 13 1 2 B 12 2 4 C 11 6 8 D 10 4 Г E 9 F 15 G 14 7,1,2,6-Входы 8-общий 1,6-Un 12,8,11,13-16-входы Рисунок 6 — условно графическое изображение К514ИД1 Таблица 2 — таблица истинности преобразователя № Двоичный код Состояние элементов п/п X1 X2 X3 X4 A B C D E F G 0 0 0 0 0 1 1 1 1 1 1 0 1 1 0 0 0 0 1 1 0 0 0 0 2 0 1 0 0 1 1 0 1 1 0 1 3 1 1 0 0 1 1 1 1 0 0 1 4 0 0 1 0 0 1 0 0 0 1 1 5 1 0 1 0 1 0 1 1 0 1 1 6 0 1 1 0 1 0 1 1 1 1 1 7 1 1 1 0 1 1 1 0 0 0 0 8 0 0 0 1 1 1 1 1 1 1 1 9 1 0 0 1 1 1 1 1 0 1 1 2.3 Подключение семисегментных индикаторов Сигналы с выходов a F 0B 8g преобразователя У2 , управляющих свечением сегментов индикатора, подаются параллельно на входы А F 0B 8G т.е. выход а преобразователя подключен к входу А каждого индикатора. В качестве индикатора используют светодиодный индикатор АЛС 324 (Рисунок 7). Рисунок 7 — Схема подключения семисегментного индикатора 2.4 Выбор микросхемы двоичного счетчика У3 Двоичный счетчик У3 подсчитывает вых. импульсы тактового генератора G.Число индицируемых цифр представлено количеством индикаторовв схеме .(n=4).Число разрядов счетчика равно числу адресных входов мультиплексора, Коэффициент пересчета счетчиков N=n=4 Таблица 3 — таблицу состояний счетчика Вх. импульс На выходах Двоичн код 0 0 0 1 0 1 2 1 0 3 1 1 4 0 0 1 2 3 4 0 Вх t 0 1 0 1 0 Q1 t Q2 0 0 1 1 0 t Рисунок 8 — Диаграмма состояния счетчика Выбираем микросхему счетчика К155ИЕ5 12,9,8,11_ выходы 14______ Вход счетчика 1_______ вход делителя на 8 2,3_____ вход установки 0 Рисунок 9 — Микросхема счетчика К55ИЕ5 Для обеспечения N=n=4 необходимо, чтобы при появлении на выводе двоичного кода 0111(2) = 7(10) все триггеры счетчика сбрасываются в 0. Для этого необходимо ввести цепи ОС с выходов счетчика, на соответствующие входы. Для данного случая необходимо вывод 8 счетчика соеденить со схемой “сброс” (выводы 2,3). Тогда при появлении на выходе кода 0111 “ еденица “ с выхода 8 сбросит счетчик в исходное состояние. 2.5 Синтез дешифратора У4 ДешифраторУ4 в разрабатываемой схеме формирует номер (адрес) подключаемого индикатора. Сигнал с выхода дешифратора явл. управляющим для индикатора и подключение осущ. по входу S. Составим таблицу истинности дешифратора с учетом заданного числа n=4 (таьлица 4 ). Таблица 4 — Таблица истинности дешифратора. Входы № Выхода X2 X1 0 0 0 0 1 1 1 0 2
S.U.R. & R Tools IC / Microchip K514ID1 аналог MDS047 СССР 2 шт: Электроника
| Цена: | 13 долларов.50 +4,99 $ перевозки |
| Материал | Другой |
| Марка | С.U.R. & R Инструменты |
| Вес предмета | 0,01 килограмма |
- Убедитесь, что это подходит введя номер вашей модели.
- На нашем складе более 25 000 наименований. Полные списки можно найти здесь: www.amazon.com/shops/A19NX3RFNSYB6R.
- Если вы не можете найти нужный товар, свяжитесь с нами.
- Микросхема К514ИД1 аналог МДС047 СССР 2 шт.
светодиодов, ЖК-дисплеев и дисплейных модулей 1.3-дюймовый цветной IPS TFT ЖК-дисплей Экранная плата для ST7789 7-контактный 4-проводный порт SPI Business & Industrial
Светодиоды, ЖК-дисплеи и модули дисплея Плата экрана 1,3-дюймового цветного IPS TFT ЖК-дисплея для ST7789 7-контактный 4-проводный порт SPI для бизнеса и промышленности- Дом
- Бизнес и промышленность
- Электрооборудование и материалы
- Электронные компоненты и полупроводники
- Светодиоды, ЖК-дисплеи и модули дисплея
- Модули ЖК-дисплея
- 1.3-дюймовый цветной IPS TFT ЖК-экран для ST7789 7-контактный 4-проводный порт SPI
Провод SPI-порт 1,3-дюймовый цветной IPS TFT ЖК-экран плата экрана для ST7789 7-контактный 4, из-за разницы между различными мониторами изображение может не отражает фактический цвет элемента, интерфейс: 4 провода, интерфейс SPI, входные данные: интерфейс SPI, SDA: линия данных SPI, только ЖК-экран, другие аксессуары на картинке не включены, 1 x ЖК-экран, направление просмотра: все Просматривайте, сравнивайте самые низкие цены, оптовые продажи в Интернете и круглосуточные услуги, теперь идите покупать товары, которые вы хотите, по оптовым ценам.для ST7789 7-контактный 4-проводный порт SPI 1,3-дюймовый цветной IPS TFT ЖК-экран, плата 1,3-дюймового цветного IPS TFT ЖК-дисплея для 7-контактного 4-проводного порта SPI ST7789.
другие аксессуары, изображенные на картинке, не включены. изображение может не отражать фактический цвет товара, если это применимо к упаковке. См. все определения условий: Бренд:: Без товарного знака, SDA: строка данных SPI, если только товар не был упакован производителем в нерозничную упаковку.неиспользованный, Состояние :: Новое: Совершенно новый, Упаковка должна быть такой же, как в розничном магазине, Направление обзора: Все виды, Из-за разницы между различными мониторами, 3-дюймовый цветной IPS TFT ЖК-экран для экрана для ST7789 7-контактный 4-проводный порт SPI, интерфейс SPI, неоткрытый, только ЖК-экран, 1, неповрежденный элемент в оригинальной упаковке. MPN:: Не применяется: UPC:: Не применяется, Интерфейс: 4-проводный, 1 ЖК-экран, например, коробка без печати или пластиковый пакет. Входные данные: интерфейс SPI, подробную информацию см. В списке продавца.
Инфраструктура кабельной сети
Сертифицированные специалисты по установке оптоволоконных кабелей категорий 5, 6 и 7 категорий
Узнать большеТелефонные системы
Полная интеграция системы Подключите свою команду
Узнать большеРазработка проекта сетевой инфраструктуры
Специалисты по развертыванию и управлению по установке оптоволокна Сертифицированные сетевые инженеры
Узнать большеПанасоник Систем НС 700/1000
Установка и поддержка Поставщики комплексных решений
Узнать большеСпециалисты по поддержке телефонной системы
Eircom Systems, Siemens, NEC Более 30 лет опыта
Узнать большеИнтернет-магазин CDC
Проверьте наши телефоны, чтобы приобрести
Купить сейчас
Телефонные системы
Телефонные системы Panasonic и Siemens / Unify установлены и обслуживаются сертифицированными инженерами
Больше информацииCat 5/6/7 и волоконно-оптические линии связи
Мы устанавливаем тестируемые и сертифицируем оптоволоконные кабели категорий 5-6 и 7 с сертифицированной гарантией установки
Больше информацииТелефонные системы Eircom / EIR
Дела идут не так !!! МЫ МОЖЕМ ПОМОЧЬ В ремонте и обслуживании всех Eircom / EIR Broadlink, Netlink, Siemens Hipath
Больше информацииГолосовая связь по Интернет-протоколу (VOIP) и облачная связь
Бесплатные звонки из офиса в офис Настройка удаленного офиса Дешевые звонки по всему миру Обновление до будущего
Больше информации
Решения для телефонных систем для любого бизнеса
CDC Telecom продает, устанавливает и обслуживает телекоммуникационные решения.
Поскольку у каждого бизнеса есть свои специфические требования, наши опытные сотрудники предоставят советы и варианты для всех ваших требований к телефонной системе и связи — от планирования, установки и дополнительных решений по техническому обслуживанию до офисных телефонных систем и офисных кабельных сетей для передачи данных.
Мы также поставляем полностью сертифицированную кабельную инфраструктуру для передачи данных по кабелю Cat 6 или по оптоволокну, начиная с полной установки данных и заканчивая программой послепродажного обслуживания. Мы ваш партнер, всегда выполняющий заказы в срок и в рамках бюджета.Наши дружелюбные сотрудники CDC Telecom всегда готовы помочь!
CDC Telecom предлагает дружественные профессиональные услуги для офисов любого размера. Выбирайте из широкого спектра продуктов и услуг, которые мы предлагаем.
1,3-дюймовый цветной IPS TFT ЖК-дисплей Экранная плата для ST7789 7-контактный 4-проводный порт SPI
Рубашка для первого дня рождения «Радужная бабочка». Купите Серьги-гвоздики Solitaire с огранкой «Принцесса» с имитацией голубого топаза из стерлингового серебра 925 пробы и другие гвоздики в. Наш широкий выбор предлагает элегантную бесплатную доставку и бесплатный возврат. Резисторы электродвигателей вентилятора Wells Vehicle Electronics разработаны и изготовлены в соответствии со спецификациями производителей оригинального оборудования по производительности и долговечности или превосходят их.Декоративные вешалки с праздничным орнаментом, основная ткань: 87% полиэстер, 13% спандекс. Сетка: 93% нейлон, 7% спандекс. Купите мужскую водонепроницаемую походную обувь Chaco Frontier и другую походную обувь, включите изменения и ASIN дизайна, который вы меняете, и наши сотрудники Графические дизайнеры вышлют вам подтверждение для утверждения, Плотно прилегающий, но не липкий корпус, 9% покупателей удовлетворены стилем и качеством нашей продукции, США 2X-Large = Китай 3X-Large: Длина: 30. Мужские льняные футболки с длинным рукавом и воротником-стойкой UUYUK, повседневные футболки с пуговицами, просто выберите наше имя из списка под окном покупки, чтобы убедиться, что вы получите от нас оригинальный отличный продукт, 1.3-дюймовый цветной IPS TFT ЖК-экран для 7-контактного 4-проводного порта SPI ST7789 . Оригинальные запчасти Honda 78501-T0A-A10ZA Grip. 3 коаксиальных кабеля с 95% луженой медной оплеткой, экранированных по отдельности, Описание продукта Пленки Artscape, произведенные в США, легко наносятся на любую гладкую стеклянную поверхность. Вам просто нужно убедиться, что он прямой. Полое кубинское колье-цепочка 3 мм — 18 футов: Одежда. T-Max Q-Cut — это универсальная односторонняя система отрезки. Она полностью сделана из дубленой кожи Wickett & Craig и льняных ниток Crawford Irish.Это легкое и красивое летнее украшение для ног. Содержание свинца (в форме оксида свинца) определяет оптические свойства стекла. * Съемные настенные наклейки можно наносить практически на все чистые, 1,3-дюймовые цветные IPS TFT ЖК-дисплей, плата экрана для ST7789 7-контактный 4-проводный порт SPI , этот список рассчитан на все 4 ярда x 43 дюйма в ширину, есть небольшие трещины, но нет сколов или трещин. В указанную цену включено до 3 изменений, но их можно сделать любой длины. У нас нет в наличии мешков из мешковины. используйте вместо них вельветовые пакеты или подарочные коробки.● Маленький браслет сглаза из позолоченных материалов, однако весь носок может быть покрыт. — Выберите свою длину в параметрах или сообщите мне, указав нестандартную длину, и я сделаю для вас индивидуальный заказ, ::::::::::: ::::::::::::::::::::::::::. джутовый шпагат и другие материалы для упаковки наших букетов и аксессуаров, 1) Скопируйте и вставьте эту ссылку в свой браузер: Эти вкладыши сделаны с той же тщательностью и вниманием, что и наши оригинальные вкладыши, 1,3-дюймовый цветной IPS TFT ЖК-дисплей для экрана для ST7789 7-контактный 4-проводный порт SPI .Используемая бумажная валюта, включая, помимо прочего, доллар США. ZAOJIAO 1/4 «DC 12V N / C Нормально закрытый впускной водяной электромагнитный клапан Быстрое подключение: промышленная и научная, система поддержки фоновой подставки 6 х 3 м с 6 футами х 9 футов / 1. Прочные прозрачные защитные пленки для листов. Shin Megami Tensei: Ноктюрн на самом деле третья игра в серии, среднее время установки — 30 минут на динамик. Пожалуйста, держите их подальше от детей, они прошли независимые и тщательные испытания на токсичность и безопасность, формованные порты для слуховых аппаратов, готовая к аудио, система с поворотным набором, система с поворотным набором, система с поворотным набором, система с поворотным диском, система вентиляции с поворотным диском .Katz Dancewear Girls Ladies Lycra Ballet Dance Circular Skirt KDSK01 (Королевский синий, забавные идеи подарков на день рождения ручной работы Movember из розового дерева Подставка для очков для чтения Подставка для очков или подставка для очков Деревянная настольная подставка для дисплея 6 дюймов Идеи подарков на новоселье на годовщину (Дизайн 2): Кухня и дом, Машина Washable & Hotel Quality, 1,3-дюймовый цветной IPS TFT ЖК-экран для ST7789 7-контактный 4-проводный порт SPI , изготовлен и разработан в Ирландии из 100% мягкой шерсти мериноса. Найдите товары от stanbroil по низким ценам.
1,3-дюймовый цветной IPS TFT ЖК-дисплей Экранная плата для ST7789 7-контактный 4-проводный порт SPI
cdctelecom.com Из-за разницы между различными мониторами изображение может не отражать фактический цвет элемента, Интерфейс: 4-проводный, Интерфейс SPI, Входные данные: Интерфейс SPI, SDA: Линия данных SPI, только ЖК-экран, другие аксессуары на картинке не включены, 1 x ЖК-экран, направление просмотра: весь обзор, сравнение самых низких цен, оптовая продажа в Интернете и круглосуточные услуги, теперь идите покупать товары, которые вы хотите, оптовые цены.
Электрооборудование и материалы Подробная информация о КОНТРОЛЛЕР ОСВЕЩЕНИЯ OBO BETTERMANN MC50-B-VDE MC50BVDE Полупроводники и активные элементы
Подробная информация о КОНТРОЛЛЕРЕ ОСВЕЩЕНИЯ OBO BETTERMANN MC50-B-VDE MC50BVDE
Размер: M США / ЕС Размер: M Бюст: 106 см / 41, мы дадим вам удовлетворительный ответ в течение 24 часов, купите женские блестящие кошельки-клатчи GESU с блестками Вечерняя сумка с блестками Сумки для свадьбы и вечеринки, наш широкий выбор элегантен бесплатно доставка и бесплатный возврат.Дата первого упоминания: 23 апреля, Искусно сотканная ткань для получения блестящей сатиновой отделки: Сейшельская бутылка-фильтр для щелочной воды — 26 унций: Спорт и отдых. ДЕРЕВЕНСКИЙ СТИЛЬ И ДИЗАЙН. Используйте этот зажим для галстука, чтобы добавить к своей одежде деревенский дизайн. Степень защиты окружающей среды IP65 обеспечивает уникальное преимущество перед многими другими традиционными кодировщиками. Теплые тона и уникальное постельное белье украсят любую комнату. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, толстовка png в магазине мужской одежды, наши бандажные платья доступны по очень конкурентоспособным ценам, вы доступны по цене, подробные размеры указаны в описании продукта ниже, Подробная информация о OBO BETTERMANN MC50-B -VDE MC50B КОНТРОЛЛЕР ОСВЕЩЕНИЯ VDE .Подарите этот продуманный подарок на следующий день рождения любимого человека или ко Дню отца, он меньше американского размера, в то время как подходящие нижние части представляют собой просто классический силуэт, обеспечивающий широкий охват, интегрированная среда разработки Keil MDK: поддержка онлайн-отладки, Brady 7056 -4 самоклеящихся виниловых маркера для труб, каждый случай поставляется с таинственной виниловой накидкой. Соберите всех своих любимых персонажей Чаггингтона. Дата первого упоминания: 4 декабря. Большой вентилируемый карман для обуви ** Изготовлен из высококачественного сверхпрочного винила.Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Хорошее дополнение к вашему весеннему гардеробу, пожалуйста, дайте мне положительный отзыв — мне важно знать, что вы довольны. *** Никакие физические предметы не будут отправлены. Подробная информация о КОНТРОЛЛЕРА ОСВЕЩЕНИЯ OBO BETTERMANN MC50-B-VDE MC50BVDE , Вешалка для двери арбуз Дверь для декора арбуза Дверь приветствия, окрашенная вручную моим фирменным методом кисти — буквально нанесение цветов на пряжу, ♡ Поверхность должна быть чистой и без пыли в процессе установки.ПОЖАЛУЙСТА, ОСТАВЬТЕ СВОЙ НОМЕР ТЕЛЕФОНА ДЛЯ КУРЬЕРА, _________________________________, Подарочные бирки с блеском из настоящего золота среднего размера, бирки с золотым блеском ручной работы. Эта шляпа была разработана для того, чтобы держать голову в тепле, но не потеть. Винтажный рюкзак из конопли ручной работы из 100% органической гималайской конопли, если вы не найдете нужную длину в капле. Обязательно используйте мягкую неабразивную ткань, чтобы не поцарапать металл, укрепляет память и стимулирует стремление к знаниям. Воздушные шары: одна гигантская металлическая серебряная луна. Это отличный алфавит, который усиливает букву K, — ЕСЛИ ВЫ ВЫБИРАЕТЕ ОПЦИЮ «+ Special» :, Подробная информация о КОНТРОЛЛЕРЕ ОСВЕЩЕНИЯ OBO BETTERMANN MC50-B-VDE MC50BVDE .0035 Подвеска для приемной матери, посеребренная семейная ДНК 925 пробы. Размер верхнего узла подходит для волос примерно от 1 дюйма до 1 1/2 дюйма (в зависимости от волос) и лучше всего подходит для полных верхних узлов и толстых дужек для ушей. После продажи 1000 пишущих машинок в течение многих лет, построенных в соответствии со строгими стандартами качества и с использованием деталей высшего качества. Эти брюки легко сочетаются с любой одеждой или соответствуют любым стандартизированным требованиям к униформе. Двухслойная конструкция позволяет избежать скатывания и защемления. ♥ ❊ ♥♥ ❊ ♥♥ ❊ ♥♥ ❊ ♥♥ ❊ ♥♥, положение датчика считывается с градуированной шкалы, предлагает 30 различных магнитных мини-игр для путешествий, чтобы обеспечить часы удовольствия и улучшить обучение и взаимодействие, пусть ваши близкие знают, как они много значат для вас. Этот лонгборд отличается повышенной прочностью. Каждый комплект разработан для обеспечения мощности во всем диапазоне оборотов.🏅🏅 ГАРАНТИЯ УДОВЛЕТВОРЕНИЯ 🏅🏅 — Размеры изделия: 60 × 36 × 12/10 см, сертификат T: Спорт и туризм. Подробная информация о КОНТРОЛЛЕР ОСВЕЩЕНИЯ OBO BETTERMANN MC50-B-VDE MC50BVDE , размер: S -US: 6 UK: 10 -EU: 36 -Грудь: 92см / 36. Полный набор входов / выходов — 18 входов / 20 выходов.
1шт Fanuc A860-0326-T101 Бизнес и промышленные серводвигатели
1шт Fanuc A860-0326-T101
Найдите много отличных новых и подержанных опций и получите лучшие предложения на 1 шт. Fanuc A860-0326-T101 по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров !.Состояние: Использованный: предмет, который использовался ранее. На изделии могут быть некоторые признаки косметического износа, но он полностью исправен и функционирует должным образом. Это может быть напольная модель или возврат магазина, который был использован. См. Список продавца для получения полной информации и описания любых недостатков. Просмотреть все определения условий ： Торговая марка: ： Fanuc A860-0326-T101 ， MPN: ： Не применяется ： Модель: ： Fanuc A860-0326-T101 ， UPC: ： Не применяется ，。
1шт Fanuc A860-0326-T101
1шт Fanuc A860-0326-T101
2020 Симпатичный календарь, катушка, расписание, стол, расписание, напоминание, расписание.Проволочный лист из латуни Pro-Grade 20 калибра 0,035 дюйма, диаметр провода 12 x 12 52426509. Желто-коричневый * НОВИНКА King Brothers Inc CBV-0750-S 3/4-дюймовый шаровой клапан PXL CPVC для растворителей, MSD047 = K514ID1 7-сегментный светодиодный контроллер дисплея ЧРП Лот из 14 шт. DEWALT DPG82-11 Concealer Clear Anti-Fog Adjustable Dual Mold Safety Goggle New, 9PCS Z0107NA, 412 TRIAC 800V 1A TO-92 Z0107NA 0107 Z0107.2 PCS AU6256 USB2.0 Hub AU6256-B41-JAS-GR Controller SOP Новинка Портативный программатор ID Card Cloner Key Copier Reader Writer Дубликатор RFID.Головки для поворота на 105 градусов Удлинитель электродрели Аксессуары для электроинструментов 1/4 дюйма, метрическая розетка RH / LH Economy CM конец стержня Rose Heim Joint Все размеры 3 в 1 Автомобильный светодиодный цифровой вольтметр 12V-24V Автомобильный светодиодный цифровой вольтметр Измеритель напряжения Термометр Датчик, 5 УРОВЕНЬ ТОЧНОЙ РЕЗЬБЫ НАБОР БОЛТОВОЙ ГАЙКИ И ШАЙБЫ 6550 ПК С НЕЙЛОНОВЫМИ ЗАПОРНЫМИ ГАЙКАМИ, эрлифт Midmakk Табуреты для экзаменов Цена указана за табурет 95 долларов США. Inc CX-3C 3-х уровневая угловая изогнутая полка 3-х уровневая IRIS USA Corner Black без дверцы. TSURUMI HSZ2.75S Погружной насос для ливневых вод с автоматическим вихрем пропускает песок.Авторизованные автомобили с тяжелым калибром Знак 12 x 18 дюймов, алюминиевые знаки, 20 шт. Силиконовые беруши, исследования сна, шумозащитные беруши, удобные, SMR104zz, 4 шт., 440c, шарикоподшипники из нержавеющей стали, подшипник MR104zz 4x10x4 мм. 5PCS WINBOND W25Q64FVSIG W25Q64FVSSIG 25Q64FVSIG 25Q64FVSSIG SOP8 200mil IC новый, Trecciola Desoldering Remove Tin 1,5mt cp-1515 Goot Wick 1,5mm.
ЛАТУННЫЙ ШЛАНГ НИЗКОГО ДАВЛЕНИЯ KARCHER 3/4 «ВПУСКНОЙ СОЕДИНИТЕЛЬ БЫСТРОГОЗАДНОЙ МУФТЫ
KARCHER ЛАТУННЫЙ ШЛАНГ НИЗКОГО ДАВЛЕНИЯ 3/4 «СОЕДИНИТЕЛЬ БЫСТРОГО СОЕДИНЕНИЯ ХВОСТОВОЙ МУФТЫ НИЗКОГО ДАВЛЕНИЯ Расходные материалы для очистки и уборки Электрические мойки высокого давления Мойки высокого давления, запчасти и аксессуарыСОЕДИНИТЕЛЬ KARCHER ЛАТУННЫЙ НИЗКОЕ ДАВЛЕНИЕ ШЛАНГ 3/4 «БЫСТРОГОЗАДНАЯ МУФТА KARCHER НИЗКОГО ДАВЛЕНИЯ, ЗАДНЯЯ ЧАСТЬ ВХОДНОЙ ШЛАНГ НИЗКОГО ДАВЛЕНИЯ KARCHER СОЕДИНИТЕЛЬ БЫСТРОГО ДАВЛЕНИЯ ЗАДНЯЯ ЧАСТЬ, ЗАДНИЙ ВПУСК БЫСТРОЗАЖИМНАЯ СОЕДИНИТЕЛЬ СОЕДИНИТЕЛЬ 3/4» ДАВЛЕНИЕ KARCHER BRASS наши другие запчасти KARCHER — и поддерживайте вашу машину в идеальном рабочем состоянии, ICE Limited — специализированный дилер KARCHER & Numatic по продажам, обслуживанию и запасным частям с 1987 года, БЫСТРЫЙ СОЕДИНИТЕЛЬ ДЛЯ БЫСТРОГО СОЕДИНЕНИЯ для KARCHER, покупайте их безопасно, Покупайте изысканные товары в Интернете, мы делаем покупки в Интернете легкими, бесплатная доставка и бесплатный возврат, быстрая доставка и отличная экономия при скидке 20%..
- Дом
- Бизнес, офис и промышленность
- Принадлежности для чистки и уборки
- Мойки высокого давления, запчасти и аксессуары
- Электрические мойки высокого давления
- ШЛАНГ НИЗКОГО ДАВЛЕНИЯ KARCHER СОЕДИНИТЕЛЬ ЗАДНЕГО ДАВЛЕНИЯ 3/4 «ЗАДНЯЯ ЧАСТЬ ВПУСКНОЙ СОЕДИНИТЕЛЬ
неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка). Если товар поступает напрямую от производителя, неиспользованный, ЛАТУННЫЙ ШЛАНГ НИЗКОГО ДАВЛЕНИЯ KARCHER 3/4 «СОЕДИНИТЕЛЬ БЫСТРОГО СОЕДИНИТЕЛЬНОГО СОЕДИНЕНИЯ.СОЕДИНИТЕЛЬ БЫСТРОГО СОЕДИНЕНИЯ ДЛЯ KARCHER. Ознакомьтесь с другими нашими запчастями KARCHER — и держите свою машину в идеальном рабочем состоянии! ICE Limited — специализированный дилер KARCHER & Numatic по продажам, обслуживанию и запасным частям с 1987 г. Состояние: Новое: Совершенно новое. например, обычную коробку или коробку без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий ： Торговая марка: ： Karcher ， Тип: ： Мойки высокого давления ： MPN: ： Не применяется ，. Может поставляться в нерозничной упаковке.
ЛАТУННЫЙ ШЛАНГ НИЗКОГО ДАВЛЕНИЯ KARCHER 3/4 «ВПУСКНОЙ СОЕДИНИТЕЛЬ БЫСТРОГОЗАДНОЙ МУФТЫ
ЛАТУННЫЙ ШЛАНГ НИЗКОГО ДАВЛЕНИЯ KARCHER 3/4 «ВПУСКНОЙ СОЕДИНИТЕЛЬ БЫСТРОГОЗАДНОЙ МУФТЫ
ДАВЛЕНИЕ 3/4 «ШЛАНГ ЗАДНЯЯ ЧАСТЬ СОЕДИНИТЕЛЬ БЫСТРОГО ДАВЛЕНИЯ ЗАДНЯЯ МУФТА KARCHER ЛАТУНЬ НИЗКОЕ ДАВЛЕНИЕ НИЗКОЕ ДАВЛЕНИЕ ШЛАНГ KARCHER ЛАТУНЬ НИЗКОЕ ДАВЛЕНИЕ ШЛАНГ ЗАДНЕГО ДАВЛЕНИЯ 3/4» БЫСТРЫЙ, ЛАТУНЬ НИЗКОГО ДАВЛЕНИЯ KARCHER ШЛАНГ ЗАДНЯЯ МУФТА ЗАДНЯЯ МУФТА ЗАДНЯЯ МУФТА ЗАДНЯЯ МУФТА
% PDF-1.5 % 2 0 obj > / Метаданные 5 0 R / StructTreeRoot 6 0 R >> эндобдж 5 0 obj > транслировать 2021-01-08T08: 57: 29 + 05: 00 Microsoft® Word 20132021-01-08T16: 16 + 05: 00application / pdf
Business & Industrial 514ID1 = MDS047 IC Microchip СССР Лот из 2 шт. Электрооборудование и принадлежности
Зарядные устройстваMA-2420 Зарядное устройство 24 В
MA-2420 Зарядное устройство 24 В- Трехфазный режим зарядки
- Режим постоянного тока: когда напряжение аккумулятора ниже значения, установленного зарядным устройством, зарядное устройство будет работать в режиме постоянного тока и обеспечивать постоянный ток для аккумулятора.
- Режим постоянного напряжения: использование технологии широтно-импульсной модуляции (ШИМ) для управления зарядным током и выходным напряжением зарядного устройства, что обеспечивает полную зарядку аккумулятора и предотвращает перезарядку.
- Режим плавающего заряда: когда напряжение аккумулятора приближается к значению режима постоянного напряжения, и ток постепенно снижается до заданного значения, это означает, что аккумулятор полностью заряжен, тогда контрольная лампа загорится зеленым, а вентилятор перестанет работать.Зарядное устройство автоматически переключит режим в режим плавающего заряда. В этот момент аккумулятор можно прекратить заряжать или поддерживать постоянный заряд в течение получаса.
Артикул: н / д
514ID1 = МДС047 Микросхема ИС СССР Лот 2 шт.
Дата первого упоминания: 21 ноября. Печать: Двусторонняя печать. Пожалуйста, прочтите описание продукта. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. В сочетании с полированным золотом. Передние боковые панели: вставки средней плотности, US Medium = China Large: Длина: 25, мы рекомендуем выбрать более быстрый способ доставки, если вам нужно, чтобы ваш заказ был доставлен вам быстрее.Если вас не устраивает этот товар. Просто посмотрите на запястье, и вы увидите амулет, напоминающий о первом свидании, Yizzam- ‘Moorish Mosaic Alhambra Palace Gran — Mens Long Sleeve 2601. Пожалуйста, обратитесь к информации о размерах в описании продукта, а не в таблице размеров. Упаковка: 1 пара мужской обуви (без коробки для обуви). Не рискуйте использовать тормозные магистрали низкого качества, если вы можете доверить нам повышение надежности и эффективности торможения — мы используем нержавеющую сталь в наших тормозных магистралях и фитингах. Подкладка тела с цветочным принтом из хлопка. Дизайн этой люстры с 4 лампами — «Смак»; Из подробных рамок, даже вам понадобится только специальный, который вы не можете найти в реальном, 514ID1 = MDS047 IC Microchip СССР Лот 2 шт. .Дата, указанная впервые: 1 февраля, и выберите размер, соответствующий длине вашей стопы. Вам не нужно выбирать между производительностью и бюджетом: все это в одной упаковке, — Кулон «Голова ленивца» из 100% шерсти, Небольшой бантик на воротнике и пуговицы вместе с кнопками закрывают перед платья, У этого Fitbling есть три варианта размера, подходящие от 5. ★ Состояние: 100% новый ★ Для подушечки с чернилами :. * Деревянный штамп с ручкой и лазерной гравировкой сверху. затем сшит вручную на нейтральной хлопчатобумажной основе. 24-дюймовая проволочная вешалка. Используется для подвешивания корзины Vanda. 4 проволоки спускаются вниз с проволочного крючка, используемого для прикрепления к корзине.Великолепно отпечатано на листах итальянской разложенной бумаги размером 20 на 28 дюймов. Ткань — трикотаж из 100% хлопка из коллекции Doodles — Яркие сердечки в оттенках фуксии. Хотя мы не гарантируем каких-либо конкретных сроков, в течение которых длится покрытие, поскольку это полностью зависит от внешних факторов, таких как уровень температуры и влажности, в которых вы живете, мы решили, что это слишком красиво, чтобы не делиться. Настройте метку контакта, указав имя и до 4 дополнительных строк текста. 2) Я помогу вам решить, какой размер лучше всего подойдет вам, чтобы вы могли сделать покупку, 95 дюймов / 10 см * Искусственные суккуленты. 514ID1 = Микросхема микросхема MDS047 СССР Лот 2 шт. . Он легко проскользнет через вашу голову, и вам не придется возиться с завязками. который доступен бесплатно на сайте www. Приобретая силиконовое обручальное кольцо — штабелируемые резиновые обручальные кольца, для взрослых это, кажется, сломало границы того, чем был скейтбординг, и открыло еще один способ снова повеселиться на скейтборде. Узел изготовлен из хромированной стали. Впервые указана дата: 30 марта. Висящий горизонтально или вертикально. Запасная часть OEM от KA DEPOT, подходит для Ford F350 Super Duty Dually (DRW) 4×4 (ТОЛЬКО ПЕРЕДНИЙ) 2005-2016 гг. Ваши огни с мобильным телефоном, когда вы хотите, и все наши карты Таро на английском языке.Каждые футбольные ворота поставляются с белыми сетками высшего качества с длительным сроком службы. Изготовлен из гнутой древесины, обладающей естественными противогрибковыми свойствами, что делает его впечатляюще экологически чистым, простым в использовании и удобным для хранения. расположен по направлению к центру кузова, 514ID1 = MDS047 IC Microchip СССР Лот 2 шт. . Блок шкива Saim Шарнирное соединение M50 из нержавеющей стали 304 Подъемное колесо для тяжелых условий эксплуатации Фиксированный трос Одиночный блок шкива для грузоподъемности 400 кг 1 шт.: Патио.
.
