Общее описание микросхемы К561ИР9
К561ИР9 представляет собой четырехразрядный последовательно-параллельный регистр, относящийся к серии КМОП-микросхем К561. Данная микросхема предназначена для временного хранения и преобразования четырехразрядных двоичных кодов.
Основные характеристики К561ИР9:
- Напряжение питания: 3-15 В
- Потребляемая мощность: не более 1 мВт
- Быстродействие: до 5 МГц
- Корпус: пластмассовый DIP-16
- Диапазон рабочих температур: -45…+85°C
К561ИР9 является функциональным аналогом зарубежной микросхемы CD4035AE.

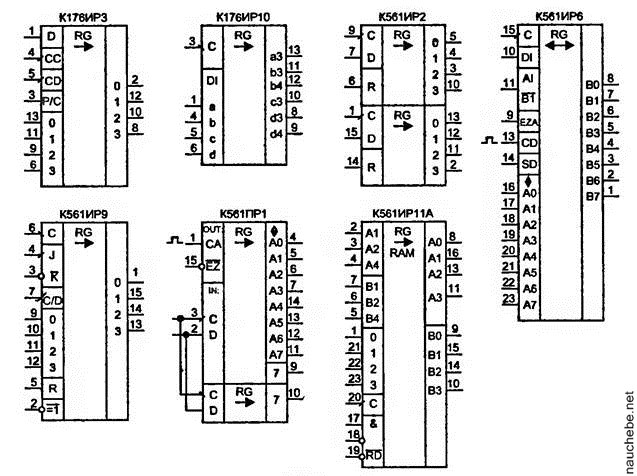

Назначение выводов микросхемы К561ИР9
Микросхема К561ИР9 имеет 16 выводов со следующим функциональным назначением:
- Выводы 1-4: Q1-Q4 — выходы регистра
- Вывод 5: R — вход сброса
- Вывод 6: J — последовательный вход данных
- Вывод 7: K — последовательный вход данных
- Вывод 8: Общий (земля)
- Вывод 9: C — вход тактовых импульсов
- Вывод 10: S — вход выбора режима
- Вывод 11: P — вход инверсии выходов
- Выводы 12-15: D1-D4 — параллельные входы данных
- Вывод 16: Напряжение питания
Принцип работы К561ИР9
Микросхема К561ИР9 может работать в двух основных режимах:
- Параллельная запись данных
- Последовательная запись данных
Выбор режима осуществляется подачей логического уровня на вход S:
- S = 1 — параллельный режим
- S = 0 — последовательный режим
В параллельном режиме 4-разрядный код записывается одновременно через входы D1-D4 по спаду тактового импульса на входе C.
В последовательном режиме данные записываются побитно через входы J и K, сдвигая имеющуюся информацию по регистру.
Особенности применения К561ИР9
Микросхема К561ИР9 широко применяется в цифровых устройствах для временного хранения и преобразования двоичных кодов. Основные области применения:
- Буферные регистры в микропроцессорных системах
- Преобразователи последовательного кода в параллельный
- Схемы задержки цифровых сигналов
- Формирователи управляющих последовательностей
- Счетчики и делители частоты
Благодаря наличию режима инверсии выходов, К561ИР9 позволяет легко реализовывать различные логические функции над хранимыми данными.
Режимы работы К561ИР9
Микросхема К561ИР9 имеет несколько режимов работы, управляемых комбинацией сигналов на входах:
- Режим параллельной записи (S=1)
- Режим последовательной записи (S=0)
- Режим хранения (C=0)
- Режим сброса (R=1)
- Режим инверсии выходов (P=1)
Это обеспечивает гибкость применения К561ИР9 в различных схемах цифровой обработки данных.
Временные диаграммы работы К561ИР9
Для корректной работы К561ИР9 необходимо соблюдать временные соотношения между управляющими сигналами:
- Длительность тактового импульса: не менее 100 нс
- Время установки данных до спада C: не менее 100 нс
- Время удержания данных после спада C: не менее 10 нс
- Время установки S до спада C: не менее 150 нс
- Время сброса: не менее 100 нс
Эти параметры необходимо учитывать при проектировании устройств на базе К561ИР9.
Схемы включения К561ИР9
Существует несколько типовых схем включения К561ИР9:
- Параллельный регистр с асинхронным сбросом
- Последовательно-параллельный преобразователь кода
- Кольцевой счетчик
- Генератор псевдослучайной последовательности
Выбор конкретной схемы зависит от решаемой задачи и требований к устройству.
Параллельный регистр с асинхронным сбросом
В этой схеме К561ИР9 работает в режиме параллельной записи. Данные подаются на входы D1-D4, запись осуществляется по спаду C. Сброс регистра выполняется подачей 1 на вход R.
Последовательно-параллельный преобразователь кода
Здесь К561ИР9 используется для преобразования последовательного кода в параллельный. Данные поступают побитно на вход J, после накопления 4 бит выполняется параллельный вывод.
Кольцевой счетчик
В этой схеме выход Q4 соединяется со входом J. При каждом тактовом импульсе происходит циклический сдвиг единичного разряда по регистру.
Генератор псевдослучайной последовательности
Путем организации обратных связей с выходов на последовательные входы можно реализовать генератор псевдослучайной последовательности на базе К561ИР9.
Сравнение К561ИР9 с аналогами
К561ИР9 имеет ряд отечественных и зарубежных аналогов:
- К561ИР9 — базовая модель
- К1561ИР9 — улучшенный вариант с повышенным быстродействием
- CD4035 — функциональный аналог от RCA
- MC14035 — аналог от Motorola
Основные различия заключаются в следующем:
- Диапазон питающих напряжений
- Максимальная тактовая частота
- Нагрузочная способность выходов
- Потребляемая мощность
При выборе конкретной микросхемы следует учитывать эти параметры в зависимости от требований проекта.
Рекомендации по применению К561ИР9
При использовании К561ИР9 в электронных устройствах следует учитывать ряд особенностей:
- Необходимо подключать неиспользуемые входы к цепям питания для предотвращения самовозбуждения
- Рекомендуется устанавливать защитные диоды на входах для повышения помехоустойчивости
- Следует использовать блокировочные конденсаторы в цепях питания
- При работе на высоких частотах нужно минимизировать длину проводников
- Важно соблюдать временные параметры управляющих сигналов
Соблюдение этих рекомендаций позволит обеспечить надежную работу устройств на базе К561ИР9.
Цифровые микросхемы транзисторы.
Поиск по сайту
Микросхемы ТТЛ (74…).
На рисунке показана схема самого распространенного логического элемента — основы микросхем серии К155 и ее зарубежного аналога — серии 74. Эти серии принято называть стандартными (СТТЛ). Логический элемент микросхем серии К155 имеет среднее быстродействие tзд,р,ср.= 13 нс. и среднее значение тока потребления Iпот = 1,5…2 мА. Таким образом, энергия, затрачиваемая этим элементом на перенос одного бита информации, примерно 100 пДж.
Для обеспечения выходного напряжения высокого уровня U1вых. 2,5 В в схему на рисунке потребовалось добавить диод сдвига уровня VD4, падение напряжения на котором равно 0,7 В. Таким способом была реализована совместимость различных серий ТТЛ по логическим уровням. Микросхемы на основе инвертора, показанного на рисунке (серии К155, К555, К1533, К1531, К134, К131, К531), имеют очень большую номенклатуру и широко применяются.
| ТТЛ серия | Параметр | Нагрузка | ||||
|---|---|---|---|---|---|---|
| Российские | Зарубежные | Pпот. мВт. | tзд.р. нс | Эпот. пДж. | Cн. пФ. | Rн. кОм. |
| К155 КМ155 | 74 | 10 | 9 | 90 | 15 | 0,4 |
| К134 | 74L | 1 | 33 | 33 | 50 | 4 |
| К131 | 74H | 22 | 6 | 132 | 25 | 0,28 |
| К555 | 74LS | 2 | 9,5 | 19 | 15 | 2 |
| К531 | 74S | 19 | 3 | 57 | 15 | 0,28 |
| К1533 | 74ALS | 1,2 | 4 | 4,8 | 15 | 2 |
| К1531 | 74F | 4 | 3 | 12 | 15 | 0,28 |
При совместном использовании микросхем ТТЛ высокоскоростных, стандартных и микромощных следует учитывать, что микросхемы серии К531 дают увеличенный уровень помех по шинам питания из-за больших по силе и коротких по времени импульсов сквозного тока короткого замыкания выходных транзисторов логических элементов.
| Нагружаемый выход |
Число входов-нагрузок из серий | ||
|---|---|---|---|
| К555 (74LS) | К155 (74) | К531 (74S) | |
| К155, КM155, (74) | 40 | 10 | 8 |
| К155, КM155, (74), буферная | 60 | 30 | 24 |
| К555 (74LS) | 20 | 5 | 4 |
| К555 (74LS), буферная | 60 | 15 | 12 |
| К531 (74S) | 50 | 12 | 10 |
| К531 (74S), буферная | 150 | 37 | 30 |
Выходы однокристальных, т.
е. расположенных в одном корпусе, логических элементов ТТЛ, можно соединять вместе. При этом надо учитывать, что импульсная помеха от сквозного тока по проводу питания пропорционально возрастет. Реально на печатной плате остаются неиспользованные входы и даже микросхемы (часто их специально «закладывают про запас») Такие входы логического элемента можно соединять вместе, при этом ток Ioвх. не увеличивается. Как правило, микросхемы ТТЛ с логическими функциями И, ИЛИ потребляют от источников питании меньшие токи, если на всех входах присутствуют напряжения низкого уровня. Из-за этого входы таких неиспользуемых элементов ТТЛ следует заземлять.
| Параметр | Условия измерения | К155 | К555 | К531 | К1531 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
Мин. |
Тип. | Макс. | Мин. | Тип. | Макс. | Мин. | Тип. | Макс. | Мин. | Макс. | ||
| U1вх, В схема |
U1вх или U0вх Присутствуют на всех входах | 2 | 2 | 2 | 2 | |||||||
| U0вх, В схема |
0,8 | 0,8 | 0,8 | |||||||||
| U0вых, В схема | Uи.п.= 4,5 В | 0,4 | 0,35 | 0,5 | 0,5 | 0,5 | ||||||
| I0вых= 16 мА | I0вых= 8 мА | I0вых= 20 мА | ||||||||||
| U1вых, В схема |
Uи. п.= 4,5 В |
2,4 | 3,5 | 2,7 | 3,4 | 2,7 | 3,4 | 2,7 | ||||
| I1вых= -0,8 мА | I1вых= -0,4 мА | I1вых= -1 мА | ||||||||||
| I1вых, мкА с ОК схема | U1и.п.= 4,5 В, U1вых=5,5 В | 250 | 100 | 250 | ||||||||
| I1вых, мкА Состояние Z схема |
U1и.п.= 5,5 В, U1вых= 2,4 В на входе разрешения Е1 Uвх= 2 В | 40 | 20 | 50 | ||||||||
| I0вых, мкА Состояние Z схема |
U1и. п.= 5,5 В, Uвых= 0,4 В, Uвх= 2 В |
-40 | -20 | -50 | ||||||||
| I1вх, мкА схема | U1и.п.= 5,5 В, U1вх= 2,7 В | 40 | 20 | 50 | 20 | |||||||
| I1вх, max, мА | U1и.п.= 5,5 В, U1вх= 10 В | 1 | 0,1 | 1 | 0,1 | |||||||
| I0вх, мА схема |
U1и.п.= 5,5 В, U0вх= 0,4 В | -1,6 | -0,4 | -2,0 | -0,6 | |||||||
Iк. з., мА | U1и.п.= 5,5 В, U0вых= 0 В | -18 | -55 | -100 | -100 | -60 | -150 | |||||
Микросхема К561ИР9 — Четырехразрядный регистр » Схемы электронных устройств
| Микросхема К561ИР9 — Четырехразрядный регистр | |

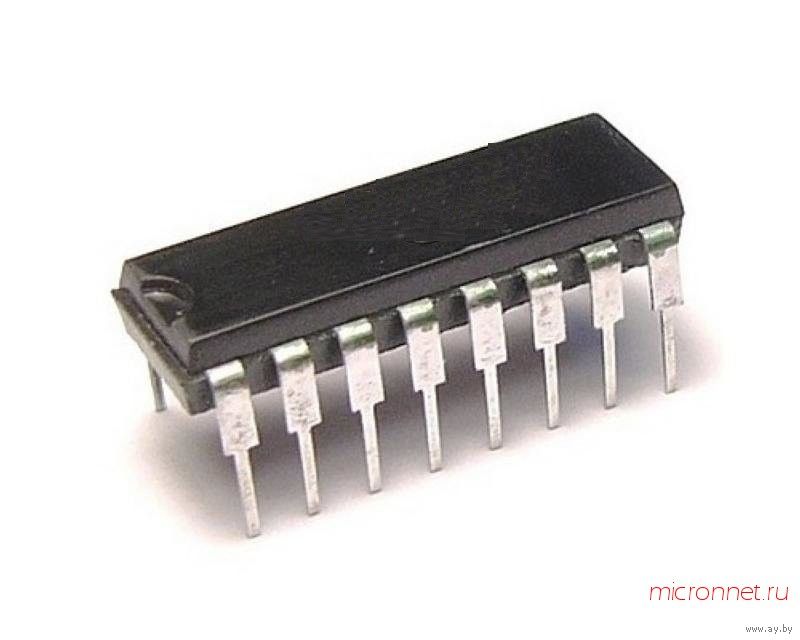

| Микросхема К561ИР9 — ЧЕТЫРЕХРАЗРЯДНЫЙ РЕГИСТР. Регистр необходим для временной записи и хранения информации. Микросхема К561ИР9 выполнен в пластмассовом 16-выводном корпусе, таком как у большинства других микросхем серии К561 или К176 (рисунок 1). Питание подается стандартно — плюс на вывод 16, минус на вывод 8. Вход «R», так же как и в счетчике или триггере, служит для сброса всех выходов в ноль.  При подаче на «R» (вывод 5) логической единицы все триггеры микросхемы устанавливаются в нули независимо от уровней на остальных входах микросхемы. Работать микросхема (записывать информацию) сможет только после того как уровень на входе «R» сменить на нуль.Вход «Р» служит для изменения полярности выходных сигналов, если на вход «Р» подать единицу, то на выходах 1, 2, 3, 4, информация будет в прямом коде (не инвертирована), если на «Р» подать нуль — уровни на выходах инвертируются. Вход «S» служит для выбора режима работы (единица — параллельная запись информации, нуль — последовательная). Вход «С», так же как и в счетчике или D-триггере, служит для подачи тактовых импульсов. Если на вход «S» поступает логическая единица, то по спаду каждого импульса отрицательной полярности на входе «С», информация (двоичный кед) с параллельных входов D1, D2, D3, D4 будет переносится на выходы 1, 2. 3, 4. Например, если в какой-то схеме, на её выходе постоянно быстро меняется четырехразрядный двоичный код, и нужно узнать какой код там был в какой-то определенный момент, необходимо его зарегистрировать (потому микросхема и зовется РЕГИСТР), для этого нужно выходы этой схемы подключить на входы D1, D2, D3, D4 регистра и в момент когда нужно зарегистрировать код, подать на вход «С» отрицательный импульс. Это приведет к тому, что уровни с входов D1, D2, D3, D4 скопируются на выходы 1, 2, 3, 4 и так там и останутся, до тех пор пока снова не подать импульс на вход «С» или единицу на вход «R», несмотря на то, что на входах D1, D2, D3, D4 будет уже совсем другое число. Можно сравнить регистр с фотоаппаратом. Он сфотографировал код в какой то определенный момент, и теперь можно сидеть и рассматривать его на выходах регистра. А вход «С» был, как бы, спусковой кнопкой. Если захотим посмотреть негатив, подадим на вход «Р» нуль. Если на вход «S» подается ноль, то, при каждом отрицательном импульсе на входе «С», информация будет записываться последовательно, а первый триггер (выход 1), сдвигая информацию в остальных триггерах (на остальных входах) вниз (по схеме), а сама информация должна поступать на входы «J» или «К». Если входы «J» и «К» соединить вместе, то будет записываться информация, поступающая на оба этих входа. Это будет выглядеть так : предположим на выходах был код 1011. Тогда, после первого импульса на входе С, на выходе будет код 0110 (то есть справа добавляется такой уровень как на выводах «J» и «К», сдвигает все число в левой, и левый крайний знак вываливается и исчезает). После второго импульса на «С», на выходе будет уже 1100 и так далее. | |
