К561Ла7 даташит. К561ЛА7: подробный обзор микросхемы с 4 логическими элементами «2И-НЕ»

Поделиться ссылкой:

Цифровая интегральная микросхема КМОП логики, производства советских времен. Широко применялась в бытовой аппаратуре. Часто использовалась радиолюбителями при создании различных устройств на основе цифровых микросхем.

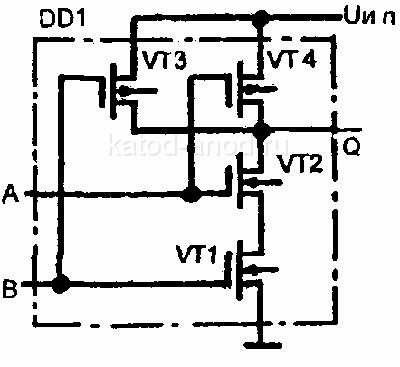

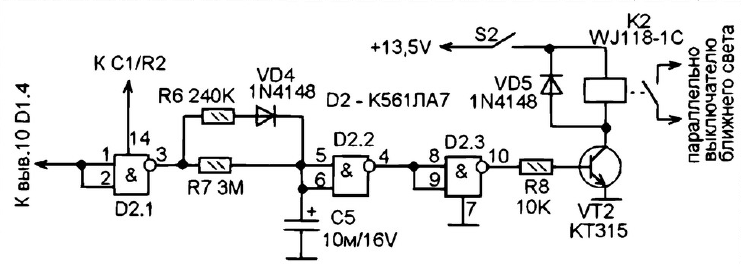

Содержит 4 логических элемента 2И-НЕ.

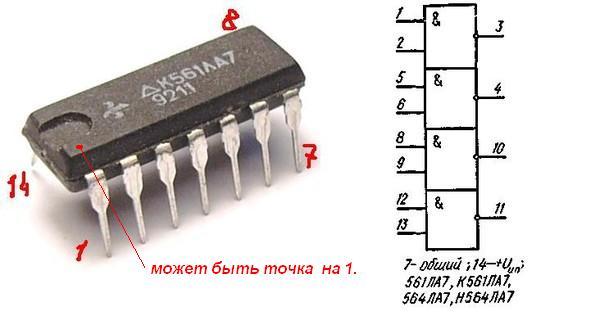

Нумерация ног начинается от ключа на корпусе против часовой стрелки.

Аналоги К561ЛА7 — CD4011A, CD4011, HEF4011BP, HCF4011BE, 564ЛА7, К176ЛА7, 164ЛА7

Параметры К561ЛА7:

Наименование параметра	Обозначение	Значение
Напряжение питания	Uпит	3. ..18В
Максимальное напряжение лог. «0»	Uolmax	<2.9В
минимальное напряжение лог «1»	UoHmin	>7.2В
Ток потребеления при лог. «0» и Uпит=18В	Iil	15mA
Ток потребеления при лог. «1» и Uпит=18В	Ihl	30mA
Выходной ток	Iol,Ioh	42mA
Время задержки распространения сигнала	tplh,tphl	80нС
Диапазон рабочих температур	tраб	-45…+85С

Таблица истинности К561ЛА7:
