Что представляет собой микросхема К561ЛЕ5. Какие функции выполняют логические элементы «2ИЛИ-НЕ». Как используется К561ЛЕ5 в электронных схемах. Каковы основные характеристики и параметры микросхемы. В чем преимущества К561ЛЕ5 перед аналогами.
Общая характеристика микросхемы К561ЛЕ5
К561ЛЕ5 — это интегральная микросхема, содержащая четыре логических элемента «2ИЛИ-НЕ». Она относится к серии К561 микросхем на основе КМОП-технологии.
Основные особенности К561ЛЕ5:
- Четыре независимых логических элемента «2ИЛИ-НЕ»
- Низкое энергопотребление благодаря КМОП-технологии
- Широкий диапазон напряжений питания: 3-15 В
- Высокая нагрузочная способность выходов
- Совместимость с ТТЛ-уровнями сигналов
Функциональное назначение логических элементов «2ИЛИ-НЕ»
Логический элемент «2ИЛИ-НЕ» реализует булеву функцию, инвертирующую результат логической операции ИЛИ над двумя входными сигналами. Таблица истинности для элемента «2ИЛИ-НЕ»:
| Вход A | Вход B | Выход Y |
|---|---|---|
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 0 |
Логическая функция «2ИЛИ-НЕ» может быть выражена следующей формулой:
Y = (A + B)’
где A и B — входные сигналы, Y — выходной сигнал, ‘ — операция инверсии.

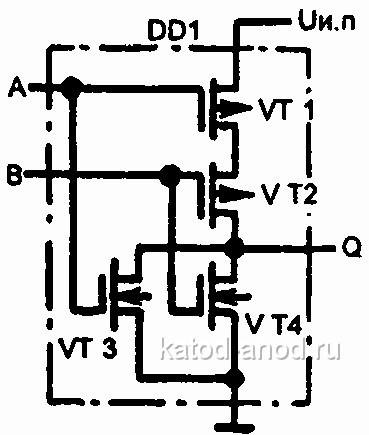

Структура и принцип работы К561ЛЕ5
Микросхема К561ЛЕ5 содержит четыре идентичных логических элемента «2ИЛИ-НЕ». Каждый элемент имеет два входа и один выход. Структурная схема К561ЛЕ5:
- Элемент 1: входы 1, 2; выход 3
- Элемент 2: входы 5, 6; выход 4
- Элемент 3: входы 8, 9; выход 10
- Элемент 4: входы 12, 13; выход 11
Общий вывод питания VDD (14) и общий вывод земли VSS (7) являются общими для всех четырех элементов.
Основные электрические параметры К561ЛЕ5
Микросхема К561ЛЕ5 характеризуется следующими основными электрическими параметрами:
- Напряжение питания: 3-15 В
- Ток потребления: не более 0,1 мкА при 5 В
- Входное напряжение логического нуля: не более 0,8 В
- Входное напряжение логической единицы: не менее 3,5 В
- Выходное напряжение логического нуля: не более 0,1 В
- Выходное напряжение логической единицы: не менее 4,9 В при 5 В питания
- Время задержки распространения: не более 200 нс
Применение К561ЛЕ5 в электронных схемах
Микросхема К561ЛЕ5 широко используется в цифровых электронных устройствах для построения логических схем. Основные области применения:
- Комбинационные логические схемы
- Схемы управления и коммутации сигналов
- Интерфейсные схемы между устройствами с разными логическими уровнями
- Генераторы импульсов и мультивибраторы
- Схемы формирования коротких импульсов

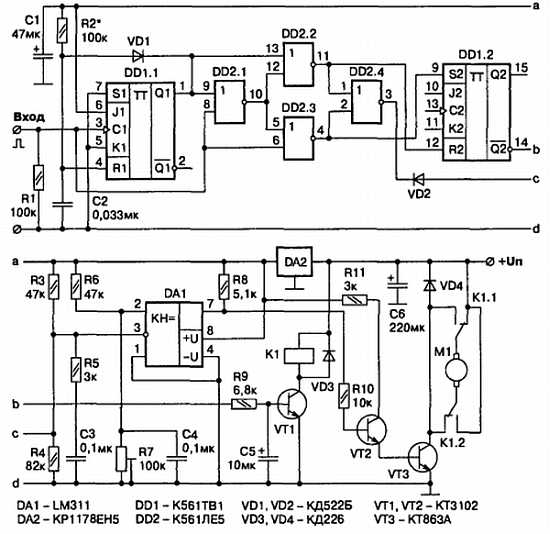

Примеры схем на основе К561ЛЕ5
Рассмотрим несколько примеров использования К561ЛЕ5 в электронных схемах:
- Инвертор на основе элемента «2ИЛИ-НЕ»: Для получения инвертора достаточно соединить оба входа элемента.
- Элемент «2И-НЕ» на основе «2ИЛИ-НЕ»: Используя закон де Моргана, можно реализовать функцию «2И-НЕ» с помощью инверторов и элемента «2ИЛИ-НЕ».
- Генератор прямоугольных импульсов: На основе двух элементов «2ИЛИ-НЕ» К561ЛЕ5 можно построить простой генератор прямоугольных импульсов.
Преимущества К561ЛЕ5 перед аналогами
Микросхема К561ЛЕ5 имеет ряд преимуществ по сравнению с аналогами:
- Низкое энергопотребление благодаря КМОП-технологии
- Широкий диапазон напряжений питания, что упрощает интеграцию в различные системы
- Высокая нагрузочная способность выходов
- Хорошая помехоустойчивость
- Совместимость с ТТЛ-уровнями сигналов
- Доступность и невысокая стоимость
Особенности монтажа и эксплуатации К561ЛЕ5
При работе с микросхемой К561ЛЕ5 следует учитывать некоторые особенности:
- Чувствительность к статическому электричеству: необходимо соблюдать меры защиты от ESD
- Неиспользуемые входы следует подключать к шине питания или земли
- Рекомендуется использовать развязывающие конденсаторы в цепях питания
- При работе на высоких частотах необходимо учитывать паразитные емкости и индуктивности
Аналоги и замены К561ЛЕ5
К561ЛЕ5 имеет ряд отечественных и зарубежных аналогов:
- Отечественные: КР1561ЛЕ5, 564ЛЕ5
- Зарубежные: CD4001, MC14001, HEF4001
При замене К561ЛЕ5 на аналоги следует учитывать возможные различия в параметрах и характеристиках микросхем.
Перспективы развития и модернизации К561ЛЕ5
Несмотря на то, что К561ЛЕ5 является достаточно старой микросхемой, она продолжает использоваться в различных электронных устройствах. Перспективы развития связаны с:
- Улучшением производственных технологий для повышения надежности и снижения стоимости
- Разработкой новых корпусов для поверхностного монтажа
- Оптимизацией параметров для работы при низких напряжениях питания
- Интеграцией дополнительных защитных цепей
Таким образом, микросхема К561ЛЕ5 остается востребованным компонентом в электронике благодаря своей универсальности и надежности.
