Основные характеристики транзистора K72

Транзистор K72 представляет собой полевой МОП-транзистор N-канального типа. Он относится к семейству маломощных транзисторов и обладает следующими ключевыми параметрами:

Максимальное напряжение сток-исток: 60 В
Максимальный ток стока: 115 мА
Сопротивление в открытом состоянии: 5-10 Ом

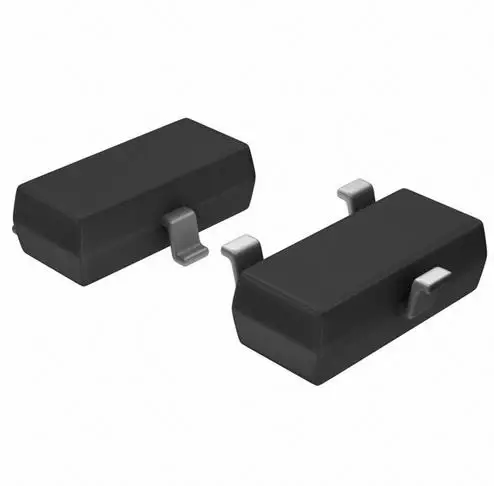

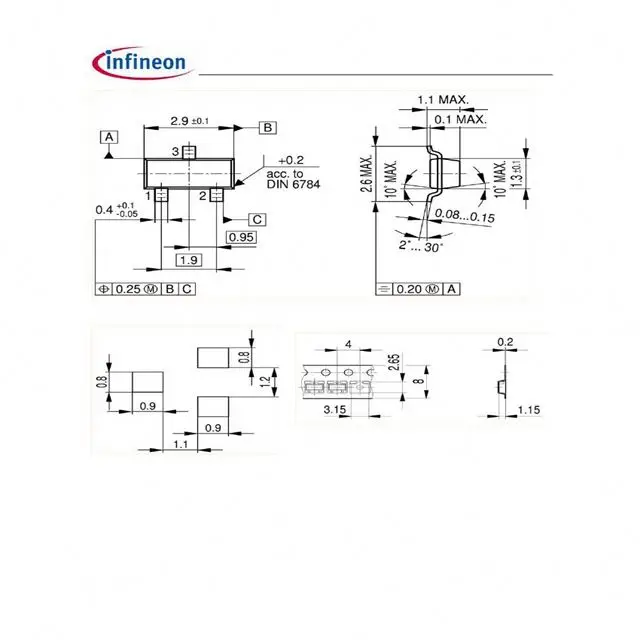

Корпус: SOT-23
Рабочая температура: от -55°C до +150°C

Благодаря своим характеристикам, транзистор K72 часто используется в маломощных переключающих и усилительных схемах.

Применение транзистора K72

Транзистор K72 находит широкое применение в различных электронных устройствах и схемах:

Мобильные телефоны и планшеты
Портативная электроника
Источники питания
Преобразователи уровня логических сигналов

Драйверы светодиодов
Малошумящие усилители

Компактные размеры и низкое энергопотребление делают K72 отличным выбором для портативных устройств с батарейным питанием.

Расшифровка маркировки транзистора K72

Маркировка K72 на корпусе транзистора несет важную информацию о его характеристиках:

K — тип проводимости (N-канал)
7 — серия транзистора
2 — максимальное напряжение сток-исток (60 В)

Таким образом, K72 означает N-канальный полевой транзистор 7-й серии с максимальным напряжением 60 В.

Аналоги транзистора K72

Транзистор K72 имеет несколько распространенных аналогов с похожими характеристиками:

2N7002
BSS138
IRLML2502
Si2302

При замене K72 на аналог важно сверить основные параметры, особенно максимальное напряжение и ток.

На что обратить внимание при выборе транзистора K72

При выборе транзистора K72 для конкретной схемы следует учитывать несколько ключевых моментов:

Максимальное рабочее напряжение схемы не должно превышать 60 В
Требуемый ток нагрузки не должен быть больше 115 мА
Необходимо обеспечить достаточный теплоотвод при работе на максимальной мощности
Следует учитывать паразитную емкость затвора при работе на высоких частотах
Для чувствительных схем важно выбирать транзисторы с минимальным разбросом параметров

Правильный выбор транзистора K72 с учетом этих факторов обеспечит надежную и эффективную работу электронного устройства.

Особенности монтажа транзистора K72

При монтаже транзистора K72 на печатную плату необходимо соблюдать следующие правила:

Использовать антистатические меры предосторожности во избежание повреждения затвора статическим электричеством
Не превышать максимально допустимую температуру пайки (обычно 260°C в течение 10 секунд)
Обеспечить хороший теплоотвод от корпуса транзистора
Правильно ориентировать транзистор на плате согласно цоколевке
Использовать качественный припой и флюс для надежной пайки

Соблюдение этих рекомендаций поможет избежать повреждения транзистора при монтаже и обеспечит его долговременную и стабильную работу в составе устройства.

Тестирование транзистора K72

Для проверки работоспособности транзистора K72 можно использовать следующие методы:

Измерение сопротивления между стоком и истоком в открытом и закрытом состоянии
Проверка управляемости затвором с помощью тестера или осциллографа
Измерение тока утечки затвора
Снятие вольт-амперных характеристик транзистора
Проверка работы транзистора в реальной схеме

Комплексное тестирование позволяет выявить возможные дефекты транзистора и убедиться в его соответствии заявленным характеристикам.

Типичные неисправности транзистора K72

При эксплуатации транзистора K72 могут возникать следующие характерные неисправности:

Пробой затвора из-за воздействия статического электричества
Тепловой пробой при превышении максимальной рассеиваемой мощности
Увеличение тока утечки затвора вследствие деградации структуры
Обрыв внутренних соединений из-за механических воздействий
Изменение пороговых напряжений из-за накопления заряда в подзатворном диэлектрике

Своевременная диагностика и замена неисправных транзисторов K72 поможет предотвратить выход из строя всего электронного устройства.

Заключение

Транзистор K72 является популярным компонентом для маломощных электронных схем благодаря своим компактным размерам, низкому энергопотреблению и хорошим характеристикам. Правильное применение, монтаж и тестирование этого транзистора позволяет создавать надежные и эффективные электронные устройства. При выборе и использовании K72 важно учитывать его особенности и ограничения, чтобы обеспечить оптимальную работу в составе конкретной схемы.
