Что такое регулятор напряжения 7809. Какие у него основные характеристики. Как рассчитать рассеиваемую мощность 7809. Где применяется регулятор напряжения 7809. Какие особенности его работы.
Что такое регулятор напряжения 7809
Регулятор напряжения 7809 представляет собой линейный стабилизатор напряжения с фиксированным выходным напряжением 9 В. Он способен преобразовывать входное напряжение от 11 В до 35 В постоянного тока в стабильное выходное напряжение 9 В при токе до 1 А.
Основные характеристики регулятора 7809:
- Выходное напряжение: 9 В ± 4%
- Максимальный выходной ток: 1 А (пиковый до 2,2 А)
- Диапазон входных напряжений: 11-35 В
- Падение напряжения: 2 В
- Подавление пульсаций: 55 дБ
- Защита от короткого замыкания и перегрева
- Максимальная температура перехода: 125°C

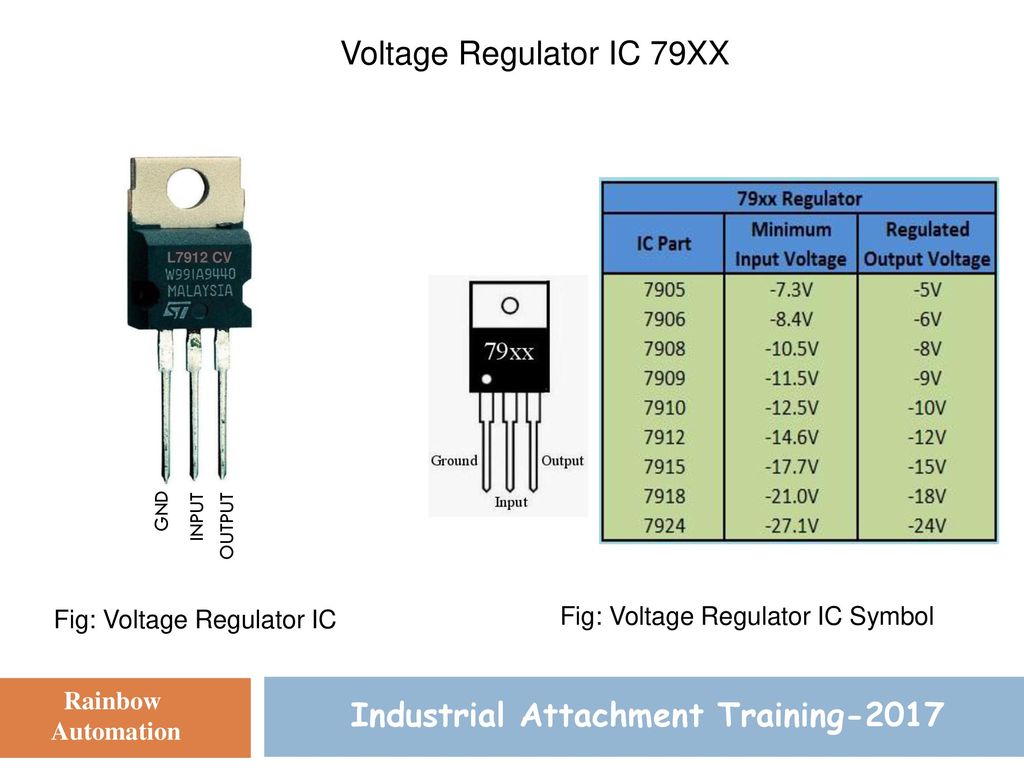

Конфигурация выводов регулятора 7809
Регулятор напряжения 7809 имеет всего 3 вывода:
- Входной вывод (Input) — на него подается нерегулируемое входное напряжение
- Общий вывод (Ground) — соединяется с общим проводом схемы
- Выходной вывод (Output) — обеспечивает стабилизированное выходное напряжение 9 В
Такая простая конфигурация выводов делает 7809 легким в применении, не требуя дополнительных внешних компонентов для базовой работы.
Особенности работы регулятора напряжения 7809
Регулятор 7809 относится к линейным стабилизаторам напряжения. Это означает, что он работает по принципу последовательного регулирования, где излишек входного напряжения рассеивается в виде тепла. Какие особенности это накладывает на его работу?
- Высокая стабильность выходного напряжения
- Низкий уровень пульсаций и шумов на выходе
- Значительное тепловыделение при большой разнице входного и выходного напряжений
- Необходимость установки радиатора при больших токах нагрузки
- Относительно низкий КПД по сравнению с импульсными стабилизаторами
Расчет рассеиваемой мощности регулятора 7809
Рассеиваемая мощность является важным параметром при работе с регулятором 7809. Она определяет необходимость применения радиатора и влияет на эффективность работы устройства. Как рассчитать рассеиваемую мощность?
Формула расчета: P = (Vin — Vout) * Iout
Где:
- P — рассеиваемая мощность
- Vin — входное напряжение
- Vout — выходное напряжение (9 В для 7809)
- Iout — ток нагрузки
Пример расчета: При входном напряжении 12 В и токе нагрузки 0.5 А рассеиваемая мощность составит: P = (12 В — 9 В) * 0.5 А = 1.5 Вт
Применение конденсаторов в схеме с регулятором 7809
Для улучшения характеристик и стабильности работы регулятора 7809 рекомендуется использовать дополнительные конденсаторы. Какие конденсаторы нужны и зачем они применяются?
- Входной конденсатор 0.33 мкФ — устанавливается между входом и общим выводом. Сглаживает входные пульсации и улучшает переходные характеристики.
- Выходной конденсатор 0.1 мкФ — подключается между выходом и общим выводом. Улучшает стабильность выходного напряжения и подавляет высокочастотные помехи.
Важно использовать керамические конденсаторы и располагать их максимально близко к выводам регулятора для лучшего эффекта.
Основные области применения регулятора напряжения 7809
Регулятор напряжения 7809 находит широкое применение в различных электронных устройствах. Где чаще всего используется данный компонент?
- Источники питания для микроконтроллеров и цифровых схем
- Стабилизация напряжения в аудиотехнике
- Питание датчиков и измерительных приборов
- Автомобильная электроника
- Зарядные устройства
- Преобразователи напряжения в портативных устройствах
Универсальность и простота применения делают 7809 популярным выбором для многих разработчиков электроники.
Преимущества и недостатки регулятора напряжения 7809
Как и любой электронный компонент, регулятор 7809 имеет свои сильные и слабые стороны. Какие основные преимущества и недостатки у данного регулятора напряжения?
Преимущества:
- Простота применения — не требует дополнительных компонентов
- Высокая стабильность выходного напряжения
- Низкий уровень шумов и пульсаций
- Встроенная защита от короткого замыкания и перегрева
- Доступность и невысокая стоимость
Недостатки:
- Низкий КПД при большой разнице входного и выходного напряжений
- Значительное тепловыделение, требующее применения радиатора
- Ограниченный максимальный ток нагрузки (до 1 А)
- Фиксированное выходное напряжение, не позволяющее его регулировать
Альтернативы регулятору напряжения 7809
Хотя 7809 является популярным выбором, существуют и альтернативные решения для стабилизации напряжения. Какие компоненты могут заменить 7809 в некоторых применениях?
- LM317 — регулируемый линейный стабилизатор, позволяющий настраивать выходное напряжение
- LM2596 — импульсный понижающий преобразователь с высоким КПД
- AMS1117-9.0 — линейный стабилизатор с низким падением напряжения (LDO)
- XL7009 — импульсный преобразователь с широким диапазоном входных напряжений
Выбор альтернативы зависит от конкретных требований проекта, таких как эффективность, уровень шумов, диапазон входных напряжений и стоимость.
