Кабель аабл замена. Кабель ААБЛ и его аналоги: характеристики, применение и замена

Какие особенности имеет кабель ААБЛ. Где применяется кабель ААБЛ. Какие существуют аналоги кабеля ААБЛ. Как правильно подобрать замену кабелю ААБЛ. На что обратить внимание при выборе аналога.

Характеристики и особенности кабеля ААБЛ

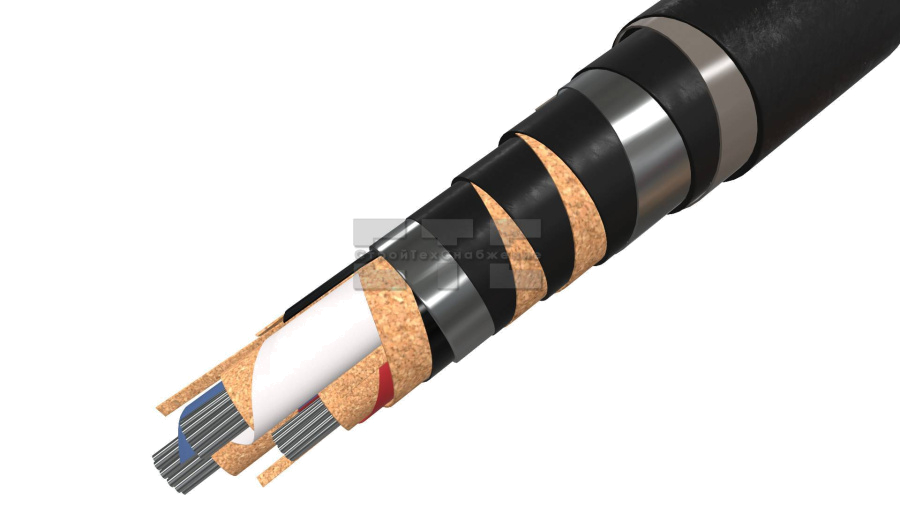

Кабель ААБЛ представляет собой силовой кабель с алюминиевыми жилами, бумажной пропитанной изоляцией и защитной алюминиевой оболочкой. Основные характеристики этого типа кабеля:

• Количество жил: 1, 3 или 4
• Сечение жил: от 10 до 800 мм²
• Номинальное напряжение: 1, 6 или 10 кВ
• Диапазон рабочих температур: от -50°C до +50°C
• Срок службы: не менее 30 лет

Особенностью кабеля ААБЛ является наличие двух стальных оцинкованных лент для дополнительной механической защиты. Это позволяет использовать его в сложных условиях прокладки.

Области применения кабеля ААБЛ

Кабель ААБЛ широко применяется в следующих сферах:

• Передача и распределение электроэнергии на промышленных объектах
• Прокладка силовых линий в городских электросетях
• Подключение мощного промышленного оборудования
• Организация электроснабжения в строительстве
• Монтаж кабельных линий на электростанциях

Данный тип кабеля подходит для прокладки в земле, туннелях, каналах, а также в помещениях. Его можно использовать в вертикальном положении без ограничения разности уровней.

Основные аналоги кабеля ААБЛ

При необходимости замены кабеля ААБЛ можно рассмотреть следующие аналоги:

• АСБл — кабель со свинцовой оболочкой вместо алюминиевой
• ААШв — кабель с защитным шлангом из ПВХ пластиката
• АПвПг — кабель с изоляцией из сшитого полиэтилена
• АВБШв — бронированный кабель с ПВХ изоляцией
• АВВГ — небронированный кабель с ПВХ изоляцией

Выбор конкретного аналога зависит от условий эксплуатации и требований к кабельной линии.

Как правильно подобрать замену кабелю ААБЛ

При выборе аналога кабеля ААБЛ следует учитывать следующие факторы:

1. Соответствие электрическим характеристикам (напряжение, сечение жил)
2. Условия прокладки и эксплуатации кабеля
3. Требования к механической защите
4. Стойкость к воздействию окружающей среды
5. Экономическую целесообразность замены

Важно помнить, что прямая замена не всегда возможна, и может потребоваться корректировка проекта электроснабжения.

Сравнение характеристик ААБЛ и аналогов

Рассмотрим основные отличия кабеля ААБЛ от его аналогов:

• ААБЛ vs АСБл: алюминиевая оболочка легче и дешевле свинцовой, но менее стойка к коррозии
• ААБЛ vs ААШв: шланг из ПВХ обеспечивает лучшую защиту от влаги, но снижает гибкость кабеля
• ААБЛ vs АПвПг: изоляция из сшитого полиэтилена имеет лучшие электрические характеристики
• ААБЛ vs АВБШв: ПВХ изоляция более устойчива к старению, чем бумажная пропитанная

При выборе замены необходимо тщательно анализировать все преимущества и недостатки каждого варианта.

Особенности монтажа кабеля ААБЛ и его аналогов

Монтаж кабеля ААБЛ и его аналогов имеет некоторые особенности:

• Необходимо соблюдать минимальный радиус изгиба (обычно не менее 15 диаметров кабеля)
• При прокладке в земле требуется устройство песчаной подушки
• Соединение и оконцевание должны выполняться специальными муфтами
• Важно обеспечить герметичность кабельных вводов
• Прокладку следует производить при температуре не ниже -15°C

Соблюдение этих правил позволит обеспечить надежную работу кабельной линии в течение длительного срока.

Экономические аспекты замены кабеля ААБЛ

При рассмотрении вопроса о замене кабеля ААБЛ на аналог следует учитывать следующие экономические факторы:

• Стоимость самого кабеля и комплектующих для монтажа
• Затраты на демонтаж старого и монтаж нового кабеля
• Возможные расходы на изменение проектной документации
• Экономию за счет снижения потерь электроэнергии (при использовании современных материалов)
• Увеличение срока службы кабельной линии

В долгосрочной перспективе замена устаревшего кабеля на современный аналог может оказаться экономически выгодной.

Нормативные требования к кабельным линиям

При выборе кабеля ААБЛ или его аналогов необходимо учитывать требования следующих нормативных документов:

• ПУЭ (Правила устройства электроустановок)
• ГОСТ 18410-73 «Кабели силовые с пропитанной бумажной изоляцией»
• ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ»
• СП 76.13330.2016 «Электротехнические устройства»

Соответствие этим нормативам обеспечит безопасность и надежность электроснабжения объекта.

Перспективы развития кабельных технологий

Современные тенденции в области кабельной продукции включают:

• Переход на кабели с изоляцией из сшитого полиэтилена
• Разработку огнестойких и безгалогенных композиций для изоляции и оболочек
• Внедрение систем мониторинга состояния кабельных линий
• Использование сверхпроводящих материалов для передачи больших мощностей
• Создание «умных» кабелей с встроенными датчиками

Эти инновации могут существенно повлиять на выбор кабельной продукции в будущем.

Провод АПВ — замена.

С 1 января 2011 года было прекращено производство провода с маркировкой АПВ. Это произошло в результате того, что был введен ГОСТ Р 53768-2010, которым с целью повышения системности и упорядоченности требований, предъявляемых к кабельно-проводниковым элементам электроустановок, а также для модернизации нормативной базы производства кабелей и проводов марка АПВ была отменена. Фактически данная марка провода еще производилась на многих предприятиях, но все чаще поставщики предлагали из наличия только провод АПуВ, изготовленный в соответствии с ТУ 16-705.501-2010.

В связи с этим часто возникает необходимость подобрать для провода АПВ замену. Многие объекты до сих пор строятся по проектной документации, подготовленной до смены стандарта наименования. К тому же многие заказчики требуют использовать при монтаже электроустановок именно этот провод, опираясь на собственный опыт.

Конечно, если Вам потребовалась замена провода АПВ, то самый очевидный вариант — заменить его на провод АПуВ, поскольку это тот же самый провод, с теми же характеристиками. Если Вам по каким-то причинам не подходит этот вариант, Вы можете найти и другие замены:

1. АПуВ		Обосновать замену АПВ на АПуВ можно сославшись на ГОСТ Р 53768-2010, и на комментарии ВНИИКП по поводу смены маркировки с АПВ на АПуВ. Последние легко найти в общедоступных источниках. Это самый правильный вариант замены, но при этом он требует замены кабеля, производимого по ГОСТ на кабель, производимый по ТУ, что устроит далеко не каждого заказчика.
2. АППВ		При условии, что кабель не будет подвержен воздействию прямых солнечных лучей и атмосферных осадков, можно использовать провод АППВ. Это полный аналог кабеля АПВ, но плоской формы, и с несколькими токопроводящими жилами.
3. ПАВ		«Коллега» провода АПВ из автомобильной отрасли. А конструктивно — его полная копия, с алюминиевой жилой и оболочкой из ПВХ. Выпускается кабельным заводом Алюр и ОАО «Щучинский завод «Автопровод».
4. ВП		Если Вам нужен провод АПВ небольшого сечения, то его можно заменить проводом ВП. Это провод для промышленных взрывных работ, с однопроволочной жилой из отожженной медной проволоки, и в оболочке из ПВХ. Такая замена ощутимо увеличит стоимость проекта.
5.АВВГнг(A)-П		Кабель АВВГнг(A)-П (как и любой другой кабель АВВГ-п) можно превратить в АПВ, сняв наружнюю оболочку. Останутся жилы из алюминия в ПВХ оболочке, т.е. по сути каждая жила превратится в отдельный провод АПВ. Если взять АВВГ круглой формы, то дополнительно придется «распускать» скрутку.

Применение кабелей и проводов в различных средах и условиях

Нашу современность принято назвать Веком Высоких Технологий. За последние сто лет человечество невероятно продвинулось в сфере энергетики. Электричество принесло в наши дома не только свет и тепло, но и то, что сейчас является для нас необходимым комфортом: зачастую мы не представляем своей жизни без бытовой техники.

Электроэнергия во многие сферы жизни внесла ощутимый вклад: транспорт, связь, медицина, даже культура. Естественно, что при активном развитии электротехники также развивались и проводники электрического тока – кабели и провода. Человеку, не связанному со сферой кабельной продукции, сложно представить себе всё многообразие этих изделий. Да и названия их постороннему не скажут абсолютно ничего: МГ, ВБбШв, AsXSn, FLAME-X 950 (N)HXH E30, КГНВ… Просто сочетания букв.

А вместе с тем это многообразие возникло в первую очередь из необходимости той или иной марки провода. Так же и буквы в названиях кабелей не взялись из ниоткуда – каждая что-то означает. В приведенной статье мы постараемся очень кратко описать какие есть правила применения кабелей, самые распространенные марки проводниковых изделий, разбив при этом продукцию на группы по условиям их применения – для удобства и лучшего ориентирования в нашем ассортименте.

Данную классификацию ни в коем случае не стоит считать научной и регламентированной. И, в свою очередь, перечень представленной продукции не является исчерпывающим. Все кабельные изделия мы распределили по следующим группам:

1. Кабель и провод для воздушных линий электропередач
2. Силовой кабель стационарного подключения
3. Контрольный кабель стационарного подключения
4. Безгалогенный кабель
5. Гибкие марки продукции
6. Провода и шнуры различного назначения
7. Кабель и провод для особых условий эксплуатации

Кабель для воздушных линий электропередач

Воздушные линии электропередач наиболее знакомы простому обывателю – из всех кабельных сетей именно эти на виду. Проводка в помещениях зачастую прячется в кабеленесущих системах (в кабель-каналах, металлорукавах, лотках и т.

д.), а иногда и просто в стенах, подземные электросети доступны глазу только во время ремонтных работ – в разрытой траншее, а о существовании подводных многие даже и не догадываются. Зато ВЛЭП – вот она, в любом окне. У ВЛЭП много составляющих:

ВО-ПЕРВЫХ, она должна к чему-то крепиться: к опорам – деревянным или железобетонным, к другим инженерным сооружениям (к постройкам, путепроводам, мостам)

ВО-ВТОРЫХ, не обойтись без элементов крепления: траверсы, изоляторы, крюки, зажимы и другая арматура. Производителей комплектующих для электросетей немало, но подробнее хотелось бы остановиться на таких:

1. SICAME group – это группа компаний, которая берет свое начало во Франции, а на сегодняшний день является интернациональной: только производственные филиалы ее расположены в 15 странах мира. Ассортимент изделий SICAME очень многообразен, характеризуется высокой надежностью, производитель всегда стремится внедрить в энергосистемы самые передовые технологии.
2. Ensto – известный с 1958 года поставщик качественной электропродукции. На сегодняшний день это семейное предприятия из Финляндии активно развивает направление экологической безопасности и энергоэффективности в сфере электротехнических товаров. Крепежные системы Ensto знамениты во всем мире своим широким товарным рядом и новейшими технологиями.
3. Украинский ЛИЗО – несмотря на сравнительно недавнее основание в 1996г., уже успел зарекомендовать себя в качестве изготовителя качественной линейной арматуры, используемой для крепления СИП4, СИП5, СИП5нг, AsXSn. Электротовары ЛИЗО пользуются повышенным спросом на рынке энергосистем Украины благодаря выгодному соотношению цена-качество.

И, наконец, В-ТРЕТЬИХ, самое, пожалуй, главное – проводник, по которому проходит электроэнергия и для которого нужно все, описанное выше. В кабелях для ВЛЭП в качестве токопроводящего материала преимущественно выступает алюминий – это необходимо для уменьшения веса электролинии. Всю проводниковую продукцию, которую используют в надземных электросетях можно разделить на два класса:

1. Неизолированные

В данную категорию входят:

• Провод А – изделие состоит из скрученных правильной скруткой алюминиевых проволок
• Провод АС – от А отличается наличием стального сердечника

При проектировании электролиний на основе этих марок следует учитывать отсутствие у них изоляции – изолирующую функцию для А и АС берет на себя воздушная среда. Незаменимы в области электрификации транспорта. При этом сталеалюминиевый АС больше адаптирован к сложным погодным условиям и может применяться в энергосетях с бОльшими пролетами.

2. Изолированные самонесущие

К этому типу относят проводники с изоляцией из светостабилизированного полиэтилена:

• СИП4 – из термопластичного
• СИП5 – из сшитого
• СИП5нг от СИП5 отличается тем, что изолирующий материал способен не поддерживать горение
• AsXSn – полный аналог СИП5нг

Наличие изоляционного слоя разрешает их использование для подведения электричества к жилым и хозяйственным зданиям. Также применяется для сетей освещения. На энергорынке Украины из данного товарного ряда наиболее востребованы марки СИП4 – из-за ее сравнительной дешевизны, и AsXSn – из-за долговечности.

Силовой кабель стационарного подключения

Силовые кабели стационарного подключения образуют достаточно обширную группу проводниковой продукции. Они относятся к низким классам гибкости и рассчитаны на напряжения промышленных частот. Между собой различны по некоторым особенностям функционального характера (к примеру, пожаробезопасным характеристикам, адаптации к среде проведения кабельной сети), конструкционного характера (различны токопроводящий, изоляционный материалы, наружная оболочка, есть вариабельность во взаимном расположении жил – скруткой или в одной плоскости).

Для более удобного ориентирования в разнообразных представителях данной категории, всю совокупность марок рассматриваемого товарного ряда сгруппируем следующим образом: классификационным свойством подгруппы первого порядка будет служить место проведения электролинии, а второго порядка – токопроводящий металл.

1. Для прокладки на открытом воздухе

Самый распространенный вид проведения кабельных линий.

• Медь

ВВГ – первого класса гибкости на постоянное напряжение до 1кВ
ВВГнг – в отличие от ВВГ устойчив к распространению огня
ВВГнгд – в дополнение к негорючести ВВГнг появляется характеристика низкого газо- дымовыделения (Low Smoke)
ВВГ-з – ВВГ с заполнением для фиксации жил в скрутке. Европейским аналогом является NYM.
ВВГ-П – ВВГ в плоском исполнении
ВВГнг-ls – другая маркировка ВВГнгд
ВВГ-Пнг – ВВГнг с жилами, уложенными в одной плоскости
ВВГ-Пнгд – плоская вариация ВВГнгд

• Алюминий

АВВГ – рассчитан на переменное напряжение до 660В (50Гц), либо же номинальное 1000В
АВВГнг – не распространяет горение в отличие от АВВГ
АВВГнгд (АВВГнг-ls) – АВВГ, не распространяющий пламя, Low Smoke

2. Для прокладки в грунте (в траншеях)

Кабельная линия, проложенная в земле, подвержена дополнительным механическим и раздавливающим воздействиям, потому требует применения проводников с дополнительными защитными элементами. Самым распространенным является тип БбШв – сочетание стальной оцинкованной ленточной брони и защитного покрова шлангового ПВХ-пластиката.

• Медь

ВБбШв на 0.66кВ (50Гц), 1кВ (50Гц), 6кВ (50Гц)
ВБбШвнг – ВБбШв в негорючем исполнении
ВБбШвнгд – еще один эквивалент ВБбШВ, не поддерживающий горение в пучках, кроме того, наделен свойством низкого дымо- газовыделения
ВЭВБбШв – шахтный, на 1.2кВ (50Гц), 6кВ (50Гц)
ВЭВБбШвнг – схож с ВЭВБбШв, но в отношении огнестойкости относится к той же категории, что и ВБбШвнг
ВЭВБбШвнгд – также относится к шахтным, как и ВЭВБбШв, но пожаростойкие качества у него как у ВБбШвнгд

• Алюминий

АВБбШв – алюминиевый аналог ВБбШв
АВБбШвнг – АВБбШв в негорючем варианте
АВЭВБбШв – на 6кВ (50Гц), может применяться в добывающей промышленности
АВЭВБбШвнг – АВЭВБбШв, не поддерживающий горение
ААШв – на 6кВ (50Гц) и на 10кВ (50Гц) имеет тип бронирования и изоляции, отличный от АВБбШв и АВЭВБбШв – изоляцией служит пропитанная специальным раствором бумага, защищен алюминиевой оболочкой и ПВХ-шлангом

ААБл – отличается от ААШв тем, что вместо поливинилхлоридного шланга защищен двумя стальными пластинами, также в его конструкции присутствует лавсановая лента, уменьшающая воздействие коррозии на проводник

АСБл – похож на ААБл, только оболочка у него выполнена из свинца
АСБ – в своем составе не имеет антикоррозийной ленты, что отличает его от АСБл
ААБ2л – по сути, ААБл с двойной защитой от коррозии

Вышеперечисленные марки бумажноизолированных кабелей проводят горизонтально либо наклонно. Для вертикальной электролинии используют проводники с нестекаемой пропиткой:

ЦААШв – вместо ААШв, ЦААБл – вместо ААбл, ЦАСБл – АСБл, ЦААБ2л – ААБ2л

Контрольный кабель стационарного подключения

Контрольный кабель стационарного подключения – проводник, используемый для получения информации о работе и состоянии подключенных объектов, а также, эти кабеля применяют для передачи электроэнергии на контролируемые объекты. Тип подключения – неподвижный. Необходимым условием конструкции такого электропровода является многожильность. При этом сами токопроводящие жилы в сечении не достигают большой площади.

Активно используется для подведения электролинии к релейной защите, автоматике и аппаратуре, оборудованной дистанционным управлением. Как и силовые кабели, контрольные различаются между собой токопроводящим и изоляционным материалами, защитными элементами, адаптацией к различным средам проведения кабельных сетей.

1. Для прокладки на открытом воздухе

Кабелю для прокладки на открытом воздухе не требуется сильное бронирование, т. к. такая среда не предполагает наличие риска серьезных физико-механических повреждений. Чаще всего для наружного покрова применяется шланговый поливинилхлоридный пластикат. Изоляция проводится ПВХ-пластикатом. Приведенные ниже марки проводниковой продукции рассчитаны на работу с переменным током частотой до 100Гц напряжением до 660В либо с постоянным напряжением 1000В.

• Алюминий

АКВВГ – алюминиевый, многожильный в ПВХ-оболочке, ПВХ-изоляции, относится к первому классу гибкости
АКВВГз – АКВВГ с заполнением
АКВВГнг – АКВВГ негорючий

• Медь

КВВГ – медный аналог АКВВГ
КВВГз – версия КВВГ с дополнительным заполнением для более фиксированного положения жил
КВВГнг – эквивалент КВВГ, не поддерживающий горение в пучках
КВВГнгд – еще один вариант исполнения марки КВВГ в негорючем исполнении, а также с низким дымо- газовыделением
КВВГЭ – экранированный контрольный для проведения электролиний с дополнительной защитой от внешних электромагнитных полей

2. Для прокладки в грунте (в траншеях)

Так же, как и у силовых электропроводов, используется тип бронирования БбШв – две стальные оцинкованные ленты, наложенные без зазоров и внешний ПВХ-шланг.

• Медь

КВБбШв – контрольный, бронированный, первого класса гибкости
КВБбШвнг – версия марки КВБбШв, не поддерживающий распространение пламени
КВБбШвнгд – вариант КВБбШв, не распространяющий огонь и обладающий свойством низкого газо- дымовыделения

• Алюминий

АКВБбШв – эквивалент КВБбШв, выполненный из алюминиевого токопроводящего металла
АКВБбШвнг – АКВБбШв со свойством не распространять огонь в пучках
АКВБбШвнгд – негорючий АКВБбШв с низким дымо- газовыделением
АКВБбШв-ХЛ – АКВБбШв в хладостойком исполнении

Безгалогенный кабель

Один из ключевых показателей оценки качества и надежности кабельно-проводниковой продукции – это показатель пожароопасности. В неразрывности с ним состоит свойство нераспространения токсичных газов при возгорании. Наиболее интересными в данном контексте выступают безгалогенные кабели: N2XH, YnKY, FLAME-X 950 (N)HXH E30, FLAME-X 950 (N)HXH E90.

Галогены – это группа неметаллов, являющихся активными окислителями. Наличие их в составе проводника приводит к тому, что при горении выделяется токсичный газ, обладающий резким запахом и темным цветом. В дополнение к этому, некоторые такие пары способны образовать соляную кислоту при взаимодействии с водой. Во избежание негативных последствий в местах с повышенным риском воспламенения рекомендуется использовать провод с нулевым содержанием этих химических элементов. Данный товарный ряд можно разделить на две подгруппы:

• Негорючий – медный электропровод, способный не распространять горение при прокладке в пучках. Представители этой марки электроизделий:
  • N2XH – изолирован сшитым безгалогенным полиэтиленом, с оболочкой и заполнением также не содержащими галогенов.
  • YnKY – в оболочке и изоляции из полвинита.

Применение кабелей N2XH, YnKY. Их применяют в местах с высокими требованиями противопожарной защиты для сохранности жизни и здоровья населения, избегания серьезного материального ущерба: в жилых зданиях, гостиницах, школах, аэропортах и т. д. При этом YnKY разрешается прокладывать в грунте или в воздушных электролиниях, N2XH не прокладывается по воздуху, а для прокладки в земле требует дополнительной защиты от механических повреждений.

• Огнестойкий – пожаростойкий медный кабель. От предыдущей подгруппы FLAME-X 950 (N)HXH отличается тем, что он продолжает 3 часа проводить электроэнергию во время пожара температурой до 800С.
  • FLAME-X 950 (N)HXH E30 – продолжает сохранять изоляцию с крепежной системой минимум 30 минут.
  • FLAME-X 950 (N)HXH E90 – по продолжительности сохранения функциональности с крепежными элементами превосходит FLAME-X 950 (N)HXH E30 на целый час – для него временной интервал составляет не менее 90 минут.

Огнеупорные кабельные линии отвечают за пожаробезопасность объектов: эти кабеля, применяют в системах аварийного освещения, оповещения, дымоудаления, в специальных лифтах для перевозки пожарной бригады, в противопожарных насосах и прочее. FLAME-X 950 (N)HXH E90 является более надежной электролинией, хотя и более дорогой в сравнении с FLAME-X 950 (N)HXH E30.

Гибкие марки продукции

Гибкий кабель – это проводник высокого класса гибкости: не ниже 4. Существование такого провода обусловлено необходимостью в соединениях, адаптированных к многочисленным изгибам в процессе монтажа и эксплуатации. Для достижения повышенной гибкости токопроводящие жилы изделия производят в виде скрутки тонких проволок. Такой провод используется в электролиниях, подключающих различные передвижные механизмы и аппаратуру к стационарному источнику питания. Гибкие соединения могут иметь различные материалы изготовления оболочки и изоляции:

• Резина

К данной категории относятся:

• КГ – самый распространенный нестационарный электрокабель этого товарного ряда
• КГ-ХЛ – отличается от КГ стойкостью к низким температурам
• КГН – в отличие от КГ и КГ-ХЛ устойчив к воздействию смазочных масел, дизельного топлива
• КГЭ – чаще всего используется для присоединения экскаваторов к электросетям, но может применяться и с другими механизмами, оборудованными аппаратами автоматического отключения
• КГЭ-ХЛ – схож с КГЭ, но, как и КГ-ХЛ, обладает устойчивостью к пониженным температурам
• КГЭШ – для шахтных машин и оборудования
• РПШ – для электроустановок, радиоаппаратуры
• ПВХ-пластикат

Полимерная композиция, входящая в состав товарного ряда, является предпочтительной в сравнении с предыдущим вариантом в разрезе показателя огнеопасности: кабели этой категории не поддерживают горение при одиночной прокладке, среди вышеупомянутых марок таким свойством обладает лишь КГН. В данную группу входят:

• КГНВ – силовой, изолированный поливинилхлоридным пластикатом, в ПВХ-оболочке
• КГВВ – аналогичен КГНВ, некоторые заводы-изготовители используют эту маркировку
• КГНВ-М – контрольный кабель с ПВХ-оболочкой и ПВХ-изоляцией
• КГВШ – контрольный шахтный
• КГЭШВ – шахтный силовой, более пожаробезопасная альтернатива КГЭШ
• ПВХ-пластикат, устойчивый к распространению пламени

Еще более усовершенствованное в плане огнестойкости покрытие – провода этого типа не распространяют огонь при пучковой прокладке Основные представители:

• КГНВнг – аналог КГНВ в негорючем исполнении
• КГНВнгд – от КГНВнг отличается свойством низкого дымогазовыделения
• КГВВнг – аналог КГВВ, способный не поддерживать распространение огня в пучках

Кабели КГ, КГ-ХЛ, КГН допускают проведение переменного электрического тока частотой до 400 Гц напряжением до 660В или же постоянного до 1000В; у РПШ возможны три варианта производства изделия со следующими показателями соответственно: 380В(400Гц)/700В, 660В(400Гц)/1000В, 3000В(400Гц)/6000В. КГЭ, КГЭ-ХЛ, КГНВ, КГНВ-М, КГНВнг, КГНВнгд, КГВШ, КГЭШ, КГЭШв работают с переменным электрическим током частотой до 50Гц, при этом выдерживают напряжение: КГЭ, КГЭ-ХЛ – 6кВ, КГВШ – 0,06кВ, КГНВ, КГНВ-М, КГНВнг, КГНВнгд – 0,66кВ, КГЭШ – 1140В, а для КГЭШВ есть три производственные возможности – 1.14кВ, 3.3кВ или же совмещение 1.14кВ (50Гц) и 3.3кВ (150Гц). У КГВВ, КГВВнг есть два подвида: на 660В(60Гц)/1000В, на 1000В(60Гц)/1500В.

Провода и шнуры различного назначения

Сегодня наша жизнь очень зависит от электромашин и оборудования. Мир электротехнологий прочно занимает одну из ведущих позиций по необходимости как на работе, так и в быту. Сейчас трудно представить себе квартиру без таких привычных холодильника, стиральной машины, фена, да хотя бы и удлинителя. Все эти приборы связывает общая необходимость подключения к источнику питания – электросети. Роль такого «подключателя» выполняют проводники – провода и шнуры различного назначения. Как и прочая кабельно-проводниковая продукция они подразделяются на медные и алюминиевые, гибкие и стационарные, а также по ряду других отличительных черт. К медным проводам относят:

• ПВС – округлый, подвижного соединения. Жилы изолированы, скручены.
• ШВВП – по характеристикам похож на ПВС, за исключением того, что жилы ШВВП между собой не скручены, а параллельно уложены в одной плоскости.
• ПВ3 – одножильный, класса гибкости 2, 3, 4.
• ПВ-1 – одножильный. В отличие от ПВ3 негибкий.
• ППВ – многожильный. Как и ШВВП является плоским, по классу гибкости совпадает с ПВ1.

К алюминиевым шнурам относят:

• АПВ – моножильный, негибкий. Фактически от ПВ1 он отличается только токопроводящим материалом.
• АППВ – многопроволочный, неподвижного подключения. Как и АПВ относится к стационарным соединениям, а по внешнему виду больше похож на ШВВП – он также плоский.

Важным показателем для проводников является выдерживаемое ими напряжение электрического тока:

• ШВВП используется в системах 380/380В, ПВС в системах до 380/660В, а ПВ1, ПВ3, ППВ, АПВ, АППВ – до 450/750В.

Кабель и провод для особых условий эксплуатации

Некоторые среды и условия эксплуатации проводниковой продукции требуют наличия у кабельных изделий особых свойств. Самые распространенные из таких проводников:

• Водопогружной ВПП – применяется такой кабель для электродвигателей, продолжительно работающих в водной среде артезианских скважин. ВПП выдерживает 660В напряжения частотой 50Гц
• Термостойкий РКГМ – эксплуатируется в температурном диапазоне до 180С. Напряжение переменного электротока для РКГМ не должно превышать 660В частотой до 400Гц.

Также существуют кабели, условия использования которых не столь экстремальны как для РКГМ и ВПП, но область применения этих кабелей очень узконаправленна или специфична. Это:

• Для промышленных взрывных работ ВП – медный электропровод добывающей промышленности для кратковременного применения при напряжении электротока 380В и мгновенного – при переменном 660В либо постоянном 1500В.
• Для подвижного состава ППСВВМ – для внешнего и внутреннего соединения частей подвижного состава электротранспорта (троллейбусов, трамваев и прочего рельсового транспорта)
• Коаксиальный UTP, FTP – кабели, использующиеся для электронной связи. В зависимости от токопроводящего материала бывают двух исполнений: медь и биметалл. Также UTP и FTP могут быть выполнены как для наружного, так и для внутреннего проведения линии, с наличием троса и без него. FTP экранирован фольгой алюминиевой, что делает его более стойким к воздействию электромагнитных волн, а это делает систему более защищенной в сравнении с системой UTP.
• Для электрической аппаратуры и механизмов, в т.ч. в качестве антенн

Самой распространенной из этого класса маркой является провод МГ – медный неизолированный гибкий проводник. Хорошим спросом пользуется МГЭ – от МГ его отличает присутствие нити из синтетического материала в качестве сердечника. Представителями этого товарного ряда являются ПЩ для щеток электромашин и АМГ – плетеный автомобильный. В определенных случаях допускается замена данной продукции на МГ.

Мир кабельных изделий разнообразен и велик. Изложить всё, учесть все детали и, при этом, не увязнуть в мелочах, нет никакой возможности. Поэтому, если у Вас возникли вопросы или Вы хотите побольше узнать о той или иной марке проводника, Вы можете обратиться к нашим сотрудникам – они компетентны в вопросах электротоваров, следят за новинками рынка, помогут подобрать аналог или подскажут, что именно Вам необходимо. Кроме того, наши менеджеры помогут Вам купить кабель, который Вас заинтересовал, а также необходимые комплектующие. Наши телефоны: 044-338-41-08, 067-281-27-01, 050-295-69-71, 093-158-74-41. Также у нас на сайте Вы найдете ссылку на нашу страницу в социальной сети – там Вы с легкостью можете получить консультацию, заказать кабель.

Вам также может быть интересно:

• Правила прокладки кабелей
• Что такое заземление? Зачем оно нужно
• Как оценить качество кабеля самостоятельно
• Электромонтаж в ванной
• Прокладка кабеля в земле
• Правила монтажа скрытой электропроводки
• Расшифровка аббревиатур в названии марок кабеля и провода
• Маркировка кабелей и проводов

Кабель ABL для Sidewinder X2, Genius Pro

org/Brand»> Артиллерия

Артикул:

АРТ-CBL-ABL-02

MPN:

Y-112

Состояние:

Новый

Сейчас: $3,99

• Описание
• Дополнительная информация

Описание

Кабель датчика автоматического выравнивания кровати (ABL)

Включает в себя: Кабель (1 ПК)

Подходит:
Sidewinder x2
Genius Pro

View Allclose

Дополнительная информация

4477 PSC 44477PS — Кабели и провода Фирменное наименование: Артиллерия Просмотреть всеЗакрыть сопутствующие товары Клиенты также просмотрели Сопутствующие товары Клиенты также просмотрели Добавить в корзину Подшипниковые зажимы — MINI/+ | Оригинальная Пруса ПРУСА ИССЛЕДОВАНИЕ Сейчас: 7,99 долл. США Подшипниковые зажимы Prusa MINI Включает: Зажим подшипника (3 шт.) Винты (6 шт.) Гайки Nyloc (6 шт.) Примечание. Подшипники в комплект не входят. Подходит: МИНИМИНИ+ Для замены этой детали обратитесь к… Добавить в корзину Насадка RepRap Micro Swiss A2 Сталь — 0,60 мм Micro Swiss Сейчас: 19 долларов.00 Сопло, совместимое с Micro-Swiss E3D, инструментальная сталь A2 с покрытием, резьба M6 – 0,60 мм Это сопло типа RepRap изготовлено из инструментальной стали A2, термообработано до 57-62 RC и покрыто покрытием TwinClad… Добавить в корзину Стеклянная рабочая пластина — Sidewinder X1/X2 | Артиллерия Артиллерия Сейчас: $59,95 Пластина для сборки артиллерийского стекла (печатная платформа) Включает:Карборундовое стекло (1 шт. )Крепежные болты — предварительно установлены (4 шт.) Подходит:Сайдвиндер X1Сайдвиндер X2 ВНИМАНИЕ  Дайте кровати… Что такое AWG? | Введение в американский калибр проводов Опубликовано ABL Electronic Supplies, Inc. 28 сентября 2021 г. 13:34 | Оставить комментарий Что означает AWG? Вы когда-нибудь задумывались, что такое AWG? Термин, который расшифровывается как American Wire Gauge, представляет собой систему, используемую для обозначения стандартного размера одножильных, сплошных, круглых электропроводящих проводов в Северной Америке. Система была создана в середине девятнадцатого века в качестве замены, чтобы люди могли полагаться на один стандарт вместо различных измерений разных производителей. Основы AWG Вот дополнительная информация о различных сечениях проводов и ограничениях по току: Размеры проводов AWG Число может помочь людям определить номинальную токовую нагрузку провода, используя формулу D(AWG)=0,005·92((36-AWG)/39) дюйм. Несмотря на то, что система распознает уровень сопротивления провода, размер его защитной изоляции не учитывается. Калибр провода относится к конструкции провода и его электрическому сопротивлению. Более толстые провода имеют меньшее сопротивление и меньшее калибровочное число, потому что через них проходит больше электронов. Между тем, тонкие провода не могут нести столько электронов и имеют более высокий калибровочный номер и уровень сопротивления. Наименьший стандартный размер или калибр в системе AWG составляет 40, а 0000 AWG считается самым большим. Провода удваиваются в размере каждые 6 ступеней калибра. Метрические калибры для проволоки Метрическая шкала манометра противоположна системе AWG в том смысле, что диаметр уменьшается по мере увеличения манометра. Это означает, что провод диаметром 2 мм будет считаться 20 калибром. Чтобы избежать путаницы или потенциальной путаницы, метрические калибры проводов обычно указываются в миллиметрах, а не в метрических. Грузоподъемность Грузоподъемность относится к способности провода проводить ток или передавать ток. Для расчета используется несколько факторов, включая толщину провода, теплопроводность, предельную температуру изоляции, падение напряжения и внешние факторы, такие как температура и конвекция воздуха. В настоящее время существует два максимальных ампера: один для более консервативной передачи мощности, использующей правило 700 круговых мил на ампер, а другой для проводки шасси в воздухе. Максимальная частота для 100% глубины кожи Максимальная частота для 100% глубины скин-слоя используется в высокочастотной технике переменного тока, когда ток в проводе течет и по внешней стороне провода. Когда расчетная глубина кожи достигает эквивалента радиуса провода, все, что выше этой частоты, может обжечь или повредить чью-то кожу. Почему важен формат AWG? AWG важен, потому что он может помочь людям определить, какие электрические провода и удлинители они должны использовать дома или на работе. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
