Кабель алюминиевый многопроволочный. Алюминиевый многопроволочный кабель: характеристики, применение и преимущества

Что представляет собой алюминиевый многопроволочный кабель. Каковы его основные характеристики и области применения. В чем заключаются преимущества использования такого кабеля. Как выбрать подходящий алюминиевый многопроволочный кабель для конкретных задач.

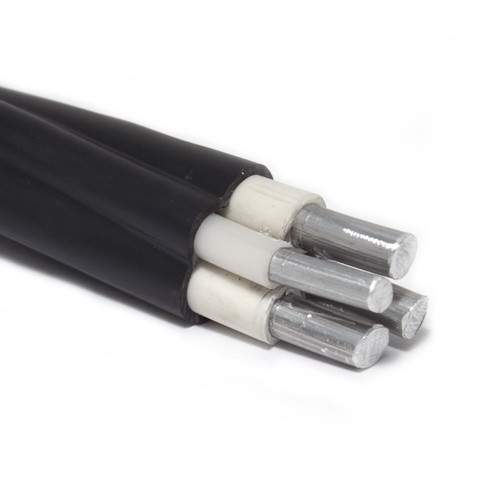

Что такое алюминиевый многопроволочный кабель

Алюминиевый многопроволочный кабель представляет собой электрический кабель, токопроводящие жилы которого выполнены из нескольких скрученных алюминиевых проволок. В отличие от однопроволочного кабеля, где жила состоит из одной цельной проволоки, многопроволочная конструкция обладает большей гибкостью и надежностью.

Основные элементы конструкции алюминиевого многопроволочного кабеля:

• Токопроводящая жила из скрученных алюминиевых проволок
• Изоляция жил (обычно из ПВХ-пластиката или сшитого полиэтилена)
• Защитная оболочка кабеля
• Дополнительные элементы (экран, броня и т.д. в зависимости от марки)

Характеристики алюминиевого многопроволочного кабеля

Основные технические характеристики алюминиевого многопроволочного кабеля включают:

• Номинальное напряжение — обычно 0,66/1 кВ
• Число жил — от 1 до 5
• Сечение жил — от 2,5 до 240 мм²
• Рабочая температура — от -50°С до +50°С
• Срок службы — до 30 лет

Какие факторы влияют на выбор характеристик кабеля? Ключевыми являются:

1. Передаваемая мощность
2. Условия прокладки и эксплуатации
3. Требования по пожарной безопасности
4. Необходимость защиты от механических повреждений

Области применения алюминиевого многопроволочного кабеля

Алюминиевый многопроволочный кабель широко используется в различных отраслях промышленности и строительства. Основные сферы применения включают:

• Системы электроснабжения промышленных предприятий
• Прокладка силовых линий в жилых и общественных зданиях
• Монтаж осветительных сетей
• Подключение стационарного электрооборудования
• Воздушные линии электропередачи

Где наиболее эффективно использование такого кабеля? Алюминиевый многопроволочный кабель оптимален для стационарной прокладки в помещениях, кабельных сооружениях, на открытом воздухе при отсутствии значительных механических нагрузок.

Преимущества алюминиевого многопроволочного кабеля

Использование алюминиевого многопроволочного кабеля имеет ряд существенных преимуществ:

1. Меньший вес по сравнению с медными кабелями аналогичного сечения
2. Более низкая стоимость за счет использования алюминия
3. Высокая гибкость благодаря многопроволочной конструкции
4. Хорошая устойчивость к коррозии
5. Простота монтажа и обслуживания

Какие недостатки есть у алюминиевого многопроволочного кабеля? К ним можно отнести меньшую по сравнению с медью электропроводность и необходимость использования специальных наконечников при подключении.

Выбор алюминиевого многопроволочного кабеля

При выборе алюминиевого многопроволочного кабеля необходимо учитывать следующие факторы:

• Требуемое сечение жил исходя из передаваемой мощности
• Количество жил в зависимости от типа сети
• Тип изоляции и оболочки с учетом условий эксплуатации
• Наличие дополнительных защитных элементов
• Требования по пожарной безопасности

Как правильно рассчитать необходимое сечение кабеля? Для этого нужно определить максимальный рабочий ток, длину кабельной линии и допустимое падение напряжения. На основе этих данных по специальным таблицам выбирается оптимальное сечение жил.

Особенности монтажа алюминиевого многопроволочного кабеля

При монтаже алюминиевого многопроволочного кабеля следует соблюдать ряд правил:

1. Использовать специальные наконечники для алюминиевых проводников
2. Соблюдать минимально допустимый радиус изгиба кабеля
3. Не допускать механических повреждений оболочки
4. Обеспечивать надежную фиксацию кабеля при прокладке
5. Выполнять герметизацию концевых заделок

Какие инструменты нужны для монтажа алюминиевого кабеля? Основными являются кабельные ножи, клещи для снятия изоляции, пресс-клещи для опрессовки наконечников, мультиметр для проверки целостности жил.

Маркировка алюминиевого многопроволочного кабеля

Маркировка алюминиевого многопроволочного кабеля содержит важную информацию о его характеристиках:

• А — алюминиевая жила
• Вид изоляции (В — ПВХ, П — полиэтилен)
• Наличие защитных покровов (Б — броня, Г — без защиты)
• Число и сечение жил
• Номинальное напряжение

Как расшифровать маркировку кабеля? Например, АВВГ 4х95 — это алюминиевый кабель с ПВХ изоляцией, в ПВХ оболочке, четырехжильный, с сечением жил 95 мм².

Сравнение алюминиевого и медного многопроволочного кабеля

При выборе между алюминиевым и медным кабелем следует учитывать их особенности:

Характеристика	Алюминиевый кабель	Медный кабель
Электропроводность	Ниже	Выше
Вес	Легче	Тяжелее
Стоимость	Дешевле	Дороже
Гибкость	Менее гибкий	Более гибкий
Коррозионная стойкость	Выше	Ниже

Какой кабель выбрать для конкретного применения? Это зависит от требований к электропроводности, бюджета проекта, условий эксплуатации и других факторов. Для стационарной прокладки часто оптимальным выбором является алюминиевый кабель.

Кабель АВВГ — Цена, Расшифровка, Характеристики и все Сечения

Кабель АВВГ — Цена, Расшифровка, Характеристики и все Сечения

— 0,66/1 кВ

Заказать

Номинальное переменное напряжение	0,66/1 кВ
Количество жил	1 — 5 жил
Размер сечения	2,5 — 1000 мм2

Содержание:

• Расшифровка
• Технические
  характеристики
• Конструкция
• Применение
• Маркировка
• Указания
  по эксплуатации
• Сечения
  и маркоразмеры
• ГОСТ
• Аналоги
• Производители

Расшифровка АВВГ

А

— алюминиевая токопроводящая жила

В

— изоляция из ПВХ пластиката

В

— оболочка из поливинилхлоридного пластиката

Г

— отсутствие защитного покрова

АВВГ-ХЛ — холодостойкое исполнение (температура эксплуатации до -60 °С)

АВВГ-Т — тропическое исполнение (стойкость к воздействию плесневых грибов)

N — нулевая жила

Pe — жила заземления

ож — однопроволочная жила

ок — однопроволочная круглая жила

ос — однопроволочная секторная жила

мж,мп,мн — многопроволочная жила

мк — многопроволочная круглая жила

мс — многопроволочная секторная жила

Технические характеристики АВВГ

Общие характеристики

Номинальное переменное напряжение

0,66/1 кВ

Номинальная частота

50 Гц

Минимально допустимый радиус изгиба при прокладке

10 диаметров кабеля (для одножильного кабеля) 7,5 диаметров кабеля (для многожильного кабеля)

Строительная длина

200-450 метров

Допустимые усилия при протяжке кабеля по трассе прокладки

50 Н/мм²

Код ОКП АВВГ

3537715300

Класс пожарной безопасности

O1. 8.2.5.4

Срок службы

120 лет

Гарантийный срок эксплуатации кабеля

5 лет

Температура окружающей среды при эксплуатации кабеля

от -50°С до 50°С

Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35°C

98%

Минимальная температура прокладки кабеля без предварительного подогрева

-15°С

Радиус изгиба

Допустимые температуры нагрева токопроводящих жил кабеля:

Длительно-допустимая

70 °С

В режиме перегрузки

90 °С

Предельная при коротком замыкании

160 °С

По условию невозгорания при коротком замыкании

350 °С

Указания по эксплуатации

Характеристики изоляции и оболочки

Наименование характеристики	Значение для изоляции из ПВХ	Значение для наружной оболочки и шланга из ПВХ
До старения
Прочность при разрыве, не менее	12. 5 Н/мм	12.5 Н/мм
Относительное удлинение при разрыве, не менее	150%
После старения
Прочность при разрыве, не менее	12.5 Н/мм	12.5 Н/мм
Отклонение* значения прочности при растяжении, не более	±25%	±25%
Относительное удлинение при разрыве, не менее	150%	150%
Отклонение значения относительного удлинения при разрыве, не более	±25%	±25%
Глубина продавливания при высоких температурах, не более	50%	50%
Водопоглощение — увеличение массы, не более	10 мг/см2	—
Стойкость к воздействию низкой температуры — отклонение значения относительного удлинения при разрыве, не более	—	20%

*Отклонение – разность между средним значением, полученным после старения, и средним значением, полученным до старения, выраженная в процентах последнего.

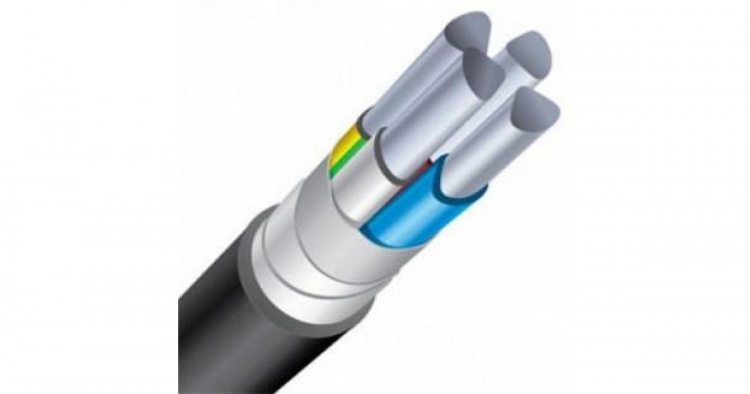

Конструкция АВВГ

1. 1. Алюминиевая токопроводящая жила
2. 2. Изоляция из поливинилхлоридного пластиката (ПВХ)
3. 3. Заполнение из ПВХ пластиката или невулканизированной резиновой смеси — для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
4. 4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката
5. 5. Оболочка из ПВХ пластиката

Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с таблицей:

Наименование жилы	Номинальное сечение алюминиевой жилы, мм
	круглой	секторной (сегментной)
Однопроволочная	2,5-300	25-400
Многопроволочная	25-1000	25-400

Многожильные кабели должны иметь все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 25 мм² и более могут иметь одну жилу меньшего сечения (нулевую или заземления) в соответствии с таблицей:

Наименование жилы	Номинальное сечение алюминиевой жилы, мм
Основная	25	35	50	70	95	120	150	185	240	300	400
Нулевая или заземления	16	16	25	35	50	70	70	95	120	150	185

Маркировка АВВГ Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012. Число жил в кабеле, шт. Цвет изоляции жилы Порядковый номер жилы 1 2 3 4 5 2 Серый* Синий — — — 3 Серый* Коричневый Черный — — Серый* Синий Зеленый-Желтый — — 4 Серый* Коричневый Черный Синий — Серый* Коричневый Черный Зеленый-Желтый — 5 Серый* Коричневый Черный Синий Зеленый-Желтый Синий — нулевая жила Зеленый-Желтый — жила заземления (* — или натуральный) (** — по согласованию с заказчиком)

Применение АВВГ

• Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
• Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
• Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
• Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
• Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4

Сечения и маркоразмеры АВВГ

Выбрав необходимый размер кабеля АВВГ, вы сможете уточнить значения и описание следующих характеристик:

• вес и диаметр
• токовая нагрузка
• ток короткого замыкания
• мощность
• сопротивление
• точная конструкция
• маркировка

• АВВГ 1х2,5
• АВВГ 1х4
• АВВГ 1х6
• АВВГ 1х10
• АВВГ 1х16
• АВВГ 1х25
• АВВГ 1х35
• АВВГ 1х50
• АВВГ 1х70
• АВВГ 1х95
• АВВГ 1х120
• АВВГ 1х150
• АВВГ 1х185
• АВВГ 1х240
• АВВГ 1х800
• АВВГ 1х1000

• АВВГ 2х2,5
• АВВГ 2х4
• АВВГ 2х6
• АВВГ 2х10
• АВВГ 2х16
• АВВГ 2х25
• АВВГ 2х35
• АВВГ 2х50
• АВВГ 2х70
• АВВГ 2х95
• АВВГ 2х120
• АВВГ 2х150
• АВВГ 2х185
• АВВГ 2х240
• АВВГ 3х2,5
• АВВГ 3х4

• АВВГ 3х6
• АВВГ 3х10
• АВВГ 3х16
• АВВГ 3х25
• АВВГ 3х35
• АВВГ 3х50
• АВВГ 3х70
• АВВГ 3х95
• АВВГ 3х120
• АВВГ 3х150
• АВВГ 3х185
• АВВГ 3х240
• АВВГ 3х2,5+1х1,5
• АВВГ 3х2,5+1х2,5
• АВВГ 3х4+1х2,5
• АВВГ 3х6+1х4

• АВВГ 3х10+1х6
• АВВГ 3х16+1х10
• АВВГ 3х25+1х10
• АВВГ 3х25+1х16
• АВВГ 3х35+1х10
• АВВГ 3х35+1х16
• АВВГ 3х35+1х25
• АВВГ 3х50+1х16
• АВВГ 3х50+1х25
• АВВГ 3х50+1х35
• АВВГ 3х70+1х25
• АВВГ 3х70+1х35
• АВВГ 3х70+1х50
• АВВГ 3х95+1х50
• АВВГ 3х120+1х70
• АВВГ 3х150+1х70

• АВВГ 3х185+1х95
• АВВГ 3х240+1х120
• АВВГ 4х2,5
• АВВГ 4х4
• АВВГ 4х6
• АВВГ 4х10
• АВВГ 4х16
• АВВГ 4х25
• АВВГ 4х35
• АВВГ 4х50
• АВВГ 4х70
• АВВГ 4х95
• АВВГ 4х120
• АВВГ 4х150
• АВВГ 4х185
• АВВГ 4х240

• АВВГ 4х300
• АВВГ 5х2,5
• АВВГ 5х4
• АВВГ 5х6
• АВВГ 5х10
• АВВГ 5х16
• АВВГ 5х25
• АВВГ 5х35
• АВВГ 5х50
• АВВГ 5х70
• АВВГ 5х95
• АВВГ 5х120
• АВВГ 5х150
• АВВГ 5х185
• АВВГ 5х240

ГОСТ АВВГ

Ниже представлены государственные стандарты для АВВГ, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

ГОСТ 31996-2012

действующий

«ГОСТ 31996-2012 — Действующий. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия.»

с 01.01.2014 по н.в.

скачать

ГОСТ Р 53769-2010

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия»

с 01.01.2011 по 01.01.2014

скачать

ГОСТ 16442-80

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0. 66; 1; 3; и 6 кВ Общие технические условия»

с 01.01.1982 по 01.01.2011

скачать

Так же смотрите

ГОСТ 22483-2012

действующий

«Жилы токопроводящие для кабелей, проводов и шнуров»

с 01.01.2014 по н.в.

скачать

ГОСТ 23286-78

действующий

«Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением»

с 01.01.1983 по н.в.

скачать

ГОСТ 7006-72

действующий

«Покровы защитные кабелей»

с 01.01.1975 по н.в.

скачать

ГОСТ 31565-2012

действующий

«Требования пожарной безопасности»

с 01.01.2014 по н.в.

скачать

ГОСТ 15150-69

действующий

«Исполнения для различных климатических районов»

с 01. 01.1971 по н.в.

скачать

Аналоги АВВГ

АВВГзнг-LS

с заполнением, с алюминевой жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.

АВВГнг-FRLS

с алюминиевой жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности. Огнестойкий.

АВВГнг-LS-П

плоский, с алюминевой жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.

АВВГзнг

с заполнением, с алюминевой жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

АВВГнг-П

плоский, с алюминевой жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

АВВГ-П

плоский, с алюминиевой жилой, изоляцией и оболочкой из ПВХ.

АВВГз

с заполнением, с алюминиевой жилой, изоляцией и оболочкой из ПВХ.

АВВГнг-LS

с алюминевой жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.

АВВГнг

с алюминевой жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

Заводы-производители АВВГ

ОАО «Амурский кабельный завод»

НАО «Иркутсккабель»

ООО «ГК Энергокомплект МФ»

ООО «СмолКабель»

ООО «Сатурн-Электро»

ООО «Алтайкабель»

ОАО «Щучинский завод Автопровод»

АО «Самарская кабельная компания»

ООО «Рыбинсккабель»

ООО «Спецкомплектация»

АО «Белэлектрокабель»

ЗАО «МТД Энергорегионкомплект»

АО «Завод «Энергокабель»

ООО «ТД РТ-Кабель»

ОАО «Беларускабель»

АО «Уралкабель»

ЗАО «Агрокабель»

ООО «БРЭКС»

ООО «Торговый Дом ЗЗЦМ-Кабель»

АО «Людиновокабель»

ООО «ВКЗ «Волга-Дон-Кабель»

ООО «МКЗ»

ООО «Сарансккабель»

АО «Элкаб-КЗ»

ООО «Коаксиал»

АО «НП «Подольсккабель»

АО «Завод Чувашкабель»

ООО «Камский Кабель»

ООО «Дмитров Кабель»

ООО «ЭМ-кабель»

ООО «Калужский кабельный завод»

АО «Кирскабель»

АО «Ники»

АО «Псковкабель»

ООО «Завод Москабель»

ООО «КЗ «Цветлит»

ООО «Донкабель»

ООО «Томсккабель»

АО «Казэнергокабель»

ООО «УК «Кавказкабель»

ООО «ТД ЛипарКабель»

ООО «Элпром»

ООО «ПромЭко»

ЗАО «Белтелекабель»

ООО «ВИМ-Кабель»

ЧАО «Азовкабель»

ООО «Кабельный Завод «Алюр»»

АО «Сибкабель»

АО «Электрокабель «Кольчугинский завод»

АО «Тверьэнергокабель»

Ваша заявка на кабель АВВГ успешно отправлена. С вами свяжутся в ближайшее время!

Представьтесь, пожалуйста:

E-Mail:

Телефон:

Необходимое количество:

Сообщение (при необходимости):

Авторизация Регистрация Забыли пароль?

Провод Алюминиевый коды ТН ВЭД 2022: 8544190001, 8544190009, 7614900000

🔥 Поставщики провода алюминиевого

Если вы ищите проверенных поставщиков: то можете их посмотреть на крупнейшем портале: производители проводов алюминиевых b2b-postvaki.ru. Страны импортеры: КИРГИЗИЯ, БЕЛАРУСЬ, ТУРЦИЯ, ЧЕХИЯ, ПОЛЬША, УКРАИНА, КИТАЙ

Примеры компаний производящих продукцию

1. Общество с ограниченной ответственностью ЭМ-КАБЕЛЬ
2. Общество с ограниченной ответственностью «Угличкабель»
3. Общество с ограниченной ответственностью Завод Москабель
4. Общество с ограниченной ответственностью Сарансккабель
5. Акционерное общество Цветлит

💁 Логистические компании и таможенные брокеры

Вы можете позвонить или отправить запрос на просчет вашего груза (провода алюминиевого) в следующие компании:

Компания «ПрофиВЭД»: Таможенное оформление, Аутсорсинг ВЭД, Логистика, Сертификация товара
Консультирует: Устинова Ульяна, специалист ВЭД, опыт более 7 лет Консультация в офисе в Москве: Рязанский проспект, 8А, стр. 14, БЦ Рязанский
email: [email protected]
тел: +7 (495) 926-79-66

Гришина Ольга

БюроИмпорта: https://buroimporta.ru
email: [email protected]
тел: +7 (495) 419-26-52

Олеся

Импорт в Россию: https://import-v-rossiu.ru
email: [email protected]
тел: +7 (499) 702-62-33

Если вы сами брокер или у вас хорошие цены по логистики. Присылайте ваши условия, отзывы, рекомендации и мы вас добавим: [email protected]

🇷🇺Провод Алюминиевый экспорт

Вы можете прочитать статью или заказать консультацию по экспорту вашего товара через крупнейшую компанию, которая позволяет находить покупателей на вашу продукцию — каталог по покупателя ЭкспортВ — провод алюминиевый покупатели

8544190001

• провод алюминиевый обмоточный в изоляции из эмали круглого сечения пээа-130 1.60-48кат.пл, 2.24-61кат.пл,1.50-48кат.пл,1.12-41кат.пл,1.70-63 кат. пл, 2.00-63 кат.пл. для изготовления обмоток электрических машин, аппаратов.
• провод алюминиевый обмоточный в изоляции из эмали прямоугольного сечения пэап2-155 3.15*9.0-10 бар.дер, для изготовления обмоток электрических машин,аппаратов
• провод алюминиевый в изоляции из эмали круглого сечения пээа-130 1.60-84 кат.пл, 1.12-48 кат.пл,2.00-116 кат.пл,2.12-34кат.пл, для изготовления обмоток электрических машин, аппаратов.
• провод алюминиевый в изоляции из эмали круглого сечения пээа-130 1.50-64 кат.пл, 2.00-53 кат.пл,1.70-34 кат.пл,1.32-33кат.пл, для изготовления обмоток электрических машин, аппаратов.
• провод алюминиевый обмоточный в изоляции из эмали круглого сечения пээа-130 1.60-33 кат.пл, 1.12-18 кат.пл,2.00-78 кат.пл,1.50-33кат.пл, 1.70-36 кат.пл. для изготовления обмоток электрических машин, аппаратов.
• 8544190001 код ТНВЭД

  8544190009

• провод алюминиевый обмоточный в пленочно-стеклополиэфирной изоляции прямоугольного сечения: appsd-l 5. 0*11.2-47 бар.дер, для изготовления обмоток электрических машин, трансформаторов.
• провод алюминиевый обмоточный в бумажной изоляции прямоугольного сечения апб/0,36 2.8*6.7 — 6 бар.дер для изготовления обмоток электрических машин, аппаратов
• провод алюминиевый обмоточный прямоугольного сечения в пленочно-стеклополиэфирной изоляции: appsd-l 5.0*11.2-40 бар.дер, в стекловолокнистой изоляции apsd-l 2.2*10.0-4 бар.дер. для изготовления обмоток электрических машин,
• провод алюминиевый обмоточный в стекловолокнистой изоляции прямоугольного сечения апсдк 5.0*9.0 — 5 бар.дер. для изготовления обмоток электрических машин,аппаратов.
• провод алюминиевый обмоточный в пленочно-стеклополиэфирной изоляции прямоугольного сечения: appsd-l 5.0*11.2 — 4 бар.дер, в бумажной изоляции прямоугольного сечения apb/0,30 5,0*13,0 — 4 бар.дер. для изготовления обмоток э
• 8544190009 ндс

  7614900000

• провод алюминиевый неизолированный,новый,димаметром 9мм, марки а-50,состоящий из нескольких скрученных алюминиевых проволок, в бухтах в кол-ве 3шт. , вес нетто 2700 кг. предназначен для воздушных линий электропередачи на пр
• 7614900000 ндс

Примеры соответствия товара коду товарная номенклатура внешнеэкономической деятельности (2022)

Название товара в декларации	Код ТН ВЭД
Провод электрический силовой, на напряжение до 1 кВ включительно, с алюминиевыми жилами в количестве от 1 до 7, сечением от 16 до 185 мм2, в защитной оболочке и изоляции из сшитого полиэтилена (XLPE)	854449950
Провода самонесущие изолированные для воздушных линий электропередачи, с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена на номинальное напряжение до 0,6/1 кВ включительно	8544499109
Провода с медными или алюминиевыми жилами, не распространяющие горение, с изоляцией из поливинилхлоридного пластиката, для электрических установок, на номинальное напряжение до 450 В (для сетей до 450/750 В), частотой до 4	8544499109
Провод самонесущий, с изоляцией из светостабилизированного сшитого полиэтилена, с числом основных жил 1-4, номинальным сечением жил (16-240) кв. мм, с нулевой несущей жилой из алюминиевого сплава номинальным сечением (25-95	8544499108
Провода с медными или алюминиевыми жилами с изоляцией из поливинилхлоридного пластиката, применяемые для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборуд	8544499108
Провода и шнуры на номинальное напряжение до 450/750 В включительно, с числом медных, алюминиевых жил от 1 до 5, сечением от 0,5 мм2 до 120 мм2, в изоляции из поливинилхлоридного пластиката, поливинилхлоридного пластиката	854449910
Провода электрические с алюминиевыми, сталеалюминиевыми жилами в количестве от 1 до 70, сечением от 0,5 мм2 до 1000 мм2, неизолированный, на напряжение до 1000 Вольт	8544609009
Провод самонесущий без несущей жилы, с многопроволочными круглыми уплотненными алюминиевыми жилами, с числом основных жил из ряда: (2; 4), номинальным сечением жил 16-120 кв. мм, с числом вспомогательных токопроводящих жил	8544499108
Провода для передачи сигнала, с 8 алюминиевыми плакированный медью жилами, с сечением 0,20-0,22 мм2, с напряжением питания переменного тока 50 В, с материалом оболочки и изоляции из полимерных материалов, с соединительными	8544421000
Провода самонесущие изолированные, с алюминиевыми фазными токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена для воздушных линий электропередачи, на номинальное напряжение до 0,6/1 кВ включи	8544499108
Провод самонесущий, с изоляцией из светостабилизированного сшитого полиэтилена, с числом основных жил 1-4, номинальным сечением жил 16-240 мм², с нулевой несущей жилой из алюминиевого сплава номинальным сечением 25-95 мм²,	8544499509
Провода самонесущие изолированные для воздушных линий электропередачи, с алюминиевыми основными жилами, с изолированной нулевой несущей жилой или без неё, с изоляцией из светостабилизированного сшитого полиэтилена, с число	8544499108
Провода с жилами из термостойкого алюминиевого сплава	8544499108
Провод самонесущий с алюминиевыми жилами, с изоляцией из светостабилизированного сшитого полиэтилена, с числом жил из ряда: (1; 2; 3; 4), номинальным сечением основных жил от 16 мм² до 240 мм², на напряжение переменного то	8544499108
Кабели (провода) с алюминиевой жилой, поливинилхлоридной изоляцией, плоский, с разделительным основанием, 2-х, 3-х жильные,	8544609009
Провод самонесущий изолированный с 4-мя алюминиевыми жилами (3 жилы сечением 50 мм² и одна 70 мм²), с изоляцией из сшитого полиэтилена,	8544499509
Провода самонесущие изолированные и защищенные для воздушных линий электропередачи с токопроводящей жилой из алюминиевого сплава, с защитной изоляцией из светостабилизированного сшитого полиэтилена на номинальное напряжени	8544499108
Провод самонесущий без несущей жилы, с многопроволочными круглыми уплотненными алюминиевыми жилами, с числом основных жил из ряда:	854449
Провода с медными и алюминиевыми жилами, в том числе изолированные полимерными материалами, на номинальное напряжение до 1кВ, номинальным сечением от 0,5 мм2 до 400 мм2	854449
Силовые кабели и провода с алюминиевой токопроводящее жилой, с поливинилхлоридной изоляцией на номинальное переменное напряжение 0,66 кВ частотой 50 Гц марок:	8544499509
Провода с алюминиевыми жилами с поливинилхлоридной изоляцией для электрических установок на номинальное напряжение 450/750 В, марок АПВ, АППВ с числом жил 1, 2, 3 номинальным сечением токопроводящих жил от 0. 5 мм2 до 120 м	8544499108
Провод алюминиевый в изоляции из ПВХ, длина 100 м, диаметр 6 мм, напряжение 220	8544499108
Провод для стационарной прокладки, с алюминиевой жилой, с изоляцией и оболочкой из поливинилхлоридного пластиката, на номинальное переменное напряжение 250 В, марки: ПАВ сечением от 2,5 до 240,0 мм кв. ТУ 3550-003-94571789	8544499509
Оборудование световое не бытового назначения: светодиодный трековый светильник, алюминиевый, черный, угол луча 60градусов, 4000К, трехфазный(4 провода), артикул GD16h50C	940510
Трансформаторы силовые масляные с обмотками из алюминиевых проводов, торговой марки «СВЭЛ – Силовые Трансформаторы», серии: ТМН, ТДН, ТРДН, ТМТН, ТДТН, ТДТНШ, мощностью от 2500 до 40000 кВА, номинальным напряжением на стор	8504

Кабель АВВГ 3х240 — 6кВ — Цены, диаметр, вес и др. характеристики

Кабельная энциклопедия → Кабели силовые с ПВХ изоляцией до 6 кВ → Кабель АВВГ — 6кВ

ГОСТ 16442-80

АВВГ 3х120 — 6кВ (мн)

АВВГ 3х50 — 6кВ (ож)

Расшифровка

А

В

В

Г



3

х

240

 —

6кВ

алюминиевая жила
изоляция из ПВХ пластиката
оболочка из ПВХ пластиката
защитный покров отсутствует («голый»)
3 жилы
номинальное сечение жилы 240 мм²
номинальное напряжение 6 кВ

Конструкция

1. Три однопроволочные или многопроволочные секторные токопроводящие алюминиевые жилы номинальным сечением 240 мм², соответствующие 1 или 2 классу по ГОСТ 22483-2012.

2. Изоляция жилы из ПВХ пластиката номинальной толщиной 3,4 мм.

3. Поясная изоляция из ПВХ пластиката толщиной не менее 0,9 мм.

4. Электропроводящий экран:
   — в виде обмотки из ленты электропроводящей прорезиненной ткани
   номинальной толщиной 0,3 мм с перекрытием;
   — или в виде обмотки из двух лент электропроводящей кабельной бумаги
   номинальной толщиной 0,12 мм с зазором.

5. Металлический экран в виде обмотки из двух медных лент с зазором или медной фольги толщиной не менее 0,06 мм.

6. Разделительный слой в виде обмотки из двух поливинилхлоридных или полиэтилентерефталатных лент с перекрытием.

7. Оболочка из ПВХ пластиката, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 2,5 мм.

Технические характеристики

Номинальное переменное напряжение	6 кВ частотой 50 Гц
Испытательное переменное напряжение	15 кВ частотой 50 Гц
Время выдержки при испытании	10 мин
Длительно допустимая токовая нагрузка	345 А на воздухе, 335 А в земле
Допустимый ток односекундного КЗ	17,54 кА
Сопротивление изоляции при 20 °С	не менее 50 МОм·км
Строительная длина	не менее 350 м
Маломеры в партии	не более 20% кусками от 50 м
Допустимая температура нагрева жил	70 °C
Максимальная температура нагрева жил	80 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба	7,5 наружных диаметров
Диапазон рабочих температур	−50. ..+50 °C
Срок службы	не менее 30 лет с даты изготовления

Массо-габаритные характеристики

Расчетная масса (вес)	4 825,0 кг/км
Наружный диаметр	59,6 мм
Минимальный барабан	№ 14а — 95 м № 17 — 235 м № 17а — 280 м № 18 — 255 м № 18а — 340 м № 20б — 215 м № 20а — 520 м № 20 — 380 м № 22 — 490 м № 22а — 415 м № 22б — 280 м № 22в — 565 м № 25 — 860 м № 26 — 1230 м
Макс. длина в бухте	10 м
Калькулятор массы	км → 0 кг

Купить из наличия

АВВГ 3х240 — 6кВ

Пермь

0,097

км

Посмотреть поставщиков

Производители

ООО «УК «Кавказкабель», Прохладный

ООО «Камский кабель», Пермь

ООО «Завод Москабель», Москва

АО «Самарская кабельная компания», Самара

АО «Сибкабель», ООО «ХКА», Томск

показать ещё 3 ↓

ООО «Томсккабель», Томск

ООО ТД «Ункомтех», Иркутск

ООО «Энергокомплект МФ», Домодедово

Цены из заявок

Уже 30 дней нет предложений на АВВГ 3х240 — 6кВ.

Посмотреть заявки

Кабельные муфты

3 ПКВТпб-6 (150-240)-ПВХ без наконечников ЗЭТАРУС zeta23266

3 ПКВТпб-6 (150-240)-ПВХ с наконечниками ЗЭТАРУС zeta23272

3 ПКВТпЛ 6 (150-240) МЗЭИ 002309

3 ПКВТпЛ 6 (150-240) М МЗЭИ 002313

3 ПКНТпб-6 (150-240)-ПВХ без наконечников ЗЭТАРУС zeta23268

показать ещё 11 ↓

3 ПКНТпб-6 (150-240)-ПВХ с наконечниками ЗЭТАРУС zeta23275

3 ПКНТпЛ 6 (150-240) МЗЭИ 002338

3 ПКНТпЛ 6 (150-240) М МЗЭИ 002342

3 ПСТЛ 6 (150-240) МЗЭИ 006223

3 ПСТЛ 6 (150-240) М МЗЭИ 006227

3 ПСТпб-6 (150-240)-ПВХ с соединителями ЗЭТАРУС zeta23278

3ПКТп-6-150/240 КВТ 65513

3ПКТп-6-150/240(Б) КВТ 65516

3ПСТ-6-150/240 КВТ 65519

3ПСТ-6-150/240(Б) КВТ 65522

POLJ-06/3×150-240 Raychem (Райхем) D19448-097

Сравнить характеристики муфт

Многопроволочная линия волочения | САМП С.

р.л.

SAMP многопроволочные линии волочения гарантируют первоклассное качество производство для тонкого и сверхтонкого волочения проволоки.

Благодаря нашему многолетнему опыту в бизнесе, наши инженеры могут полностью адаптировать для вас наиболее подходящее решение, отвечающее вашим индивидуальным требованиям.

В настоящее время спрос на алюминий и относительно сплавов был увеличен, и SAMP пошел в ногу со временем , специализируясь на этом конкретном бизнесе. Независимо от того, какой материал вы хотите волочить, мы можем обеспечить вашу производительность с помощью нашей многопроволочной волочильной машины.

В наших машинах система трансмиссии значительно уменьшает количество необходимых передач и, следовательно, сводит к минимуму трение , кроме того, конструкция обеспечивает безопасность и более надежность рисунок операции.

Все многопроволочные станки SAMP основаны на Totally Integrated Automation (TIA) Siemens.

Основные преимущества:

• Чрезвычайно гибкие решения с широким спектром возможных конфигураций в зависимости от требований заказчика
• Многомоторная технология с промежуточным восстановлением проскальзывания для экономии энергии и лучшего качества проволоки
• Удобный дизайн и полный доступ к рабочей зоне для легкой натяжки
• Высокоскоростное волочение (до 40 м/с)
• Косозубые шестерни
• Звукоизоляционный шкаф не требуется
• Простая установка
• Оптимизация энергопотребления и производственных процессов
• Широкий ассортимент отжигателей с током отжига от 500 до 7000 А
• Широкий выбор динамических (ручных и автоматических) и статических систем намотки
• Соединение Profibus: требуется меньше кабелей

SA многопроволочные линии волочения гарантирует первоклассное качество производства для тонкого и сверхтонкого волочения проволоки.

Благодаря нашему многолетнему опыту в бизнесе, наши инженеры могут полностью адаптировать для вас наиболее подходящее решение, отвечающее вашим индивидуальным требованиям.

В настоящее время спрос на алюминий и относительно сплавов увеличился, и SAMP не отстает от , специализируясь на этом конкретном бизнесе. Независимо от того, какой материал вы хотели бы нарисовать, мы можем обеспечьте вашу производительность с помощью нашей многопроволочной волочильной машины.

Система трансмиссии на наших машинах значительно уменьшает количество необходимых передач и, следовательно, сводит к минимуму трение , кроме того, конструкция обеспечивает безопасность и более надежность рисование операций.

Все многопроволочные станки SAMP основаны на Totally Integrated Automation (TIA) Siemens.

Основные преимущества:

• Чрезвычайно гибкие решения с широким спектром возможных конфигураций в зависимости от требований заказчика
• Многомоторная технология с промежуточным восстановлением проскальзывания для экономии энергии и лучшего качества проволоки
• Удобный дизайн и полный доступ к рабочей зоне для легкой натяжки
• Высокоскоростное волочение (до 40 м/с)
• Косозубые шестерни
• Звукоизоляционный шкаф не требуется
• Простая установка
• Оптимизация энергопотребления и производственных процессов
• Широкий ассортимент отжигателей с током отжига от 500 до 7000 А
• Широкий выбор динамических (ручных и автоматических) и статических систем намотки
• Соединение Profibus: требуется меньше кабелей

Благодаря нашему многолетнему опыту в бизнесе, наши инженеры могут полностью адаптировать для вас наиболее подходящее решение, удовлетворяющее вашим индивидуальным требованиям.

В настоящее время спрос на алюминий и относительные сплавы были увеличены, и SAMP пошел в ногу со временем , специализируясь на этом конкретном бизнесе. Независимо от того, какой материал вы хотите волочить, мы можем обеспечить вашу производительность с помощью нашей многопроволочной волочильной машины.

В наших машинах система трансмиссии значительно уменьшает количество необходимых передач и, следовательно, сводит к минимуму трение , кроме того, конструкция обеспечивает большую безопасность и более надежные чертежные операции.

Все многопроволочные станки SAMP основаны на Totally Integrated Automation (TIA) Siemens.

Основные преимущества:

• Чрезвычайно гибкие решения с широким спектром возможных конфигураций в зависимости от требований заказчика
• Многомоторная технология с промежуточным восстановлением проскальзывания для экономии энергии и лучшего качества проволоки
• Удобный дизайн и полный доступ к рабочей зоне для легкой натяжки
• Высокоскоростное волочение (до 40 м/с)
• Косозубые шестерни
• Звукоизоляционный шкаф не требуется
• Простая установка
• Оптимизация энергопотребления и производственных процессов
• Широкий ассортимент отжигателей с током отжига от 500 до 7000 А
• Широкий выбор динамических (ручных и автоматических) и статических систем намотки
• Соединение Profibus: требуется меньше кабелей

Благодаря нашему многолетнему опыту в бизнесе, наши инженеры могут полностью адаптировать для вас наиболее подходящее решение, удовлетворяющее вашим индивидуальным требованиям.

В настоящее время спрос на алюминий и относительно сплавов увеличился, и SAMP не отстает от , специализируясь на этом конкретном бизнесе. Независимо от того, какой материал вы хотите волочить, мы можем обеспечить вашу производительность с помощью нашей многопроволочной волочильной машины.

Система трансмиссии на наших машинах значительно уменьшает количество необходимых передач и, следовательно, сводит к минимуму трение , кроме того, конструкция обеспечивает безопасность и более надежность рисование операций.

Все многопроволочные станки SAMP основаны на Totally Integrated Automation (TIA) Siemens.

Основные преимущества:

• Чрезвычайно гибкие решения с широким спектром возможных конфигураций в зависимости от требований заказчика
• Многомоторная технология с промежуточным восстановлением проскальзывания для экономии энергии и лучшего качества проволоки
• Удобный дизайн и полный доступ к рабочей зоне для легкой натяжки
• Высокоскоростное волочение (до 40 м/с)
• Косозубые шестерни
• Звукоизоляционный шкаф не требуется
• Простая установка
• Оптимизация энергопотребления и производственных процессов
• Широкий ассортимент отжигателей с током отжига от 500 до 7000 А
• Широкий выбор динамических (ручных и автоматических) и статических систем намотки
• Соединение Profibus: требуется меньше кабелей

Многопроволочный чертеж	60 немецких марок	80 немецких марок	ДМ 105-80	DM 105	DM 105 мм
Натяжные кольца Ø [мм]	80 ÷ 60	80	105 ÷ 80	105	100
Макс. Ø входа [мм]	1,60	2,05	2,60	2,60	2,60
Диапазон Ø выхода [мм]	0,05 ÷ 0,20	0,08 ÷ 0,50	0,13 ÷ 0,60	0,25 – 1,35	0,15 ÷ 1,05
Макс. номер проводов	16	240	32	56	32
Макс. номер шашек	37	29	29	25	29
Максимальная скорость [м/сек]	35	35	35	40	36

Благодаря своему многолетнему опыту компания SAMP завоевала солидную репутацию во всем мире, наши машины отличаются исключительно долгим сроком службы.

Наши инновационные проволока чертеж линии включают в себя широкий спектр современных решений для отжига . Серия AN включает ряд отжиговых установок, которые можно легко адаптировать к вашим конкретным требованиям. Устройства для отжига SAMP выделяются благодаря нашей консолидированной технологии отжига постоянным током , обеспечивающей более низкое потребление и отжиг с нулевой скорости. Версии с электронным блоком high cosphi 9Также доступны модели 0004 и с низким THD-I . Шкивы и ролики для перемещения проволоки с керамическим покрытием AN 350 повышают качество поверхности проволоки и срок службы отжигающих колец за счет значительного сокращения расходов на обслуживание и запасные части при одновременном повышении общей производительности машины .

Благодаря своему многолетнему опыту компания SAMP завоевала солидную репутацию во всем мире, наши машины отличаются исключительно долгим сроком службы.

Наш инновационный проволока чертеж линии включают широкий спектр современных решений для отжига . Серия AN включает ряд отжиговых установок, которые можно легко адаптировать к вашим конкретным требованиям. Устройства для отжига SAMP выделяются благодаря нашей консолидированной технологии отжига постоянным током , обеспечивающей более низкое потребление и отжиг с нулевой скорости. Также доступны версии с электронным блоком с высоким cosphi и с низким THD-I . Шкивы и канатоходцы с керамическим покрытием AN 350 повышает качество поверхности проволоки и продолжительность жизни кольца для отжига за счет значительного сокращения затрат на обслуживание и запасные части при одновременном повышении общей производительности машины .

Устройство для отжига	Контактные кольца [мм]	Макс. Ток отжига [A]	Диапазон наружных диаметров [мм]
АН 350	350	7000	0,25 – 1,35
АН 250	250	5200	0,150 – 1,024
АН 200	200	3500	0,150 – 1,024
АН 160	160	1500	0,10 – 0,51
АН 135	135	1000	0,08 – 0,32
АН 120	120	700	0,05 – 0,200

Нейтральный пофазный кабель — MC Plus со стальной или облегченной алюминиевой броней

Оцинкованная блокирующая стальная и/или алюминиевая броня

Особенности и преимущества

• Нейтральный пофазный кабель типа MC применение в ответвленных цепях
• Устраняет гармонические искажения в системах распределения электроэнергии и соответствует требованиям NEC® 210. 4(B) Disconnecting Means
• Устраняет общие нейтрали и позволяет продолжать работу электрических систем
• Разработан в соответствии с NEC® 210.4(B)
• Сокращает время, необходимое для выявления неисправной цепи, поскольку срабатывает только затронутый однофазный выключатель, что сокращает продолжительность ненужных отключений
• Традиционный кабель типа MC с зеленой изолированной медной заземляющей жилой
• Кабели с алюминиевой броней соответствуют требованиям RoHS
• Сделано в США из материалов США и/или импортных материалов

Применение

Проводка ответвлений для различных систем распределения электроэнергии от освещения до устройств и розеток. Ответвительная цепь к компьютерам и другому электронному оборудованию, где могут присутствовать аддитивные гармонические токи от нелинейных коммутационных нагрузок

Описание

Броня

Тип MC из оцинкованной стали или алюминия.

Проводники

Сплошная/покрывая медь

Изоляция проводника

THHN/THWN

СБОРКА.

Одно средство заземления – изолированный зеленый медный заземляющий проводник

Нейтральный проводник

Белый 120/208 В
Серый 480Y/277 В
(обозначения идентификационных номеров см. в таблице)

Максимальное номинальное напряжение

600 В

Каталожные номера и номинальные характеристики

NEC® 210.4(В), 230.43, 300.22(С), 330, 392, 396.10(А), 645

Федеральная спецификация AA–59544 (ранее JC–30B)

Соответствует всем применимым требованиям OSHA и HUD

UL Classified 1, 2 и 3 часа проникающего (огня), R-14141

Экологическая система кондиционирования воздуха согласно NEC® 300.22(C)

Кабели с алюминиевой броней

соответствуют требованиям RoHS

.

Сделано в США из материалов США и/или импортных материалов

Кабельный лоток, установка в соответствии с NEC®

. Вес/
1000 футов (фунтов) 9014 (Зеленый) 1 2-304 2-2 (Зеленый)

Прибл. Броня Н.Д. (дюйм)
MC-Plus Lite Solid 120/208 В
3604-42-700	3604-60-700	12-2 (черный, красный)	12-2 (белый с полосой сзади, белый с красной полосой)	(зеленый 12-1 )	162	0,586
3604-42-701	3604-60-701	12-2 (коричневый, оранжевый)	12-2 (серый с коричневой полосой, серый с оранжевой полосой)	12-1 (зеленый)	162	0,586
3604-42-702*	3604-60-702*	12-2 (коричневый, желтый)	12-2 (серый с коричневой полосой, серый с желтой полосой)	162	0,586
3604-42-703*	3604-60-703*	12-2 (оранжевый, желтый)	12-2 (серый с оранжевой полосой, серый с желтой полосой)	(12-2 12-2) (оранжевый, желтый) Зеленый)	162	0,586
3604-42-704*	3604-60-704*	12-2 (красный, синий)	12-2 (белый с красной полосой, белый с синей полосой)	4 12-2 (Зеленый)	162	0,586
3604-42-705*	3604-60-705*	12-2 (черный, синий)	12-2 (белый с черной полосой, белый с синей полосой)	12-1 (Зеленый)	162	0,586
3605-42-700	3605-60-700	12-3 (черный, красный, синий)	12-3 (белый с черной полосой, белый с красной полосой, белый с синей полосой)	12-1 (зеленый )	214	0,623
3605-42-701	3605-60-701	12-3 (коричневый, оранжевый, желтый)	12-3 (серый с коричневой полосой, серый с оранжевой полосой, серый с желтой полосой )	12-1 (зеленый)	214	0,0623
3606-42-714	3606-60-714	12-4 (черный, красный, синий, розовый)	12-4 (белый с черным, белый с красной полосой, белый с синей полосой, белый с розовой полосой )	12-1 (зеленый)	273	0,701
3607-42-700	3607-60-700	10-2 (черный, красный)	10-2 (белый с черной полосой, белый с красной полосой)	зеленый 10-1 (зеленый )	241	0,667
3607-42-701	3607-60-701	10-2 (коричневый, оранжевый)	10-2 (серый с коричневой полосой, серый с оранжевой полосой)	10-1 (зеленый)	241	0,667
3608-42-700	3608-60-700	10-3 (черный, красный, синий)	10-3 (белый с черной полосой, белый с красной полосой)	10-3 (Зеленый)	323	0,713
3608-42-701	3608-60-701	10-3 (коричневый, оранжевый, желтый)	10-3 (серый с коричневой полосой, серый с оранжевой полосой, Серый с желтой полосой)	10-1 (зеленый)	323	0,713
3609-44-714**	3609-60-714	10-4 (черный, красный, синий, розовый)	10-4 (белый с черным, белый с красной полосой, белый с синей полосой, белая с розовой полосой)	10-1 (зеленый)	427	0,856
3614-44-700**	3614-60-700	10-6 (черный 1, красный 1, синий 1 черный 2, красный 2, синий 2)	10-6 (Белый с черной 1 полосой, Белый с красной 1 полосой, Белый с синей 1 полосой, Белый с черной 2 полосой, Белый с красной 2 полосой, Белый с синей 2 полосой)	10-1 (зеленый)	598	0,979
Многожильный 480/277 В
3658-42-700	3658-60-700	12-2 (черный, красный)	12-2 (белый с полосой сзади, белый с красной полосой)	(зеленый 12-1 )	169	0,613
3658-42-701*	3658-60-701*	12-2 (коричневый, оранжевый)	12-2 (серый с коричневой полосой, серый с оранжевой полосой)	169	0,613
3659-42-700	3659-60-700	12-3 (черный, красный, синий)	12-3 (белый с черной полосой, белый с красной полосой, белый с синей полоса)	12-1 (зеленый)	241	0,650
3659-42-701	3659-60-701	12-3 (коричневый, оранжевый, желтый)	12-3 (серый с коричневой полосой, серый с оранжевой полосой, серый с желтой полосой)	12-1 (зеленый)	241	0,650
3661-42-700	3661-60-700	10-2 (черный, красный)	10-2 (белый с черной полосой, белый с красной полосой)	зеленый 10-1 (зеленый )	268	0,704
3661-42-701	3661-60-701	10-2 (коричневый, оранжевый)	10-2 (серый с коричневой полосой, серый с оранжевой полосой)	10-1 (зеленый)	268	0,7304 0,7
3662-44-700**	3662-60-700	10-3 (черный, красный, синий)	10-3 (белый с черной полосой, белый с красной полосой)	10 -1 (Зеленый)	355	. 755
3662-44-701**	3662-60-701*	10-3 (коричневый, оранжевый, желтый)	10-3 (серый с коричневой полосой, серый с оранжевой полосой, серый с желтой полосой)	10-1 (зеленый)	355	.755
3663-44-714**	3663-60-714*	10-4 (черный, красный, синий, розовый)	10-4 (белый с черным, белый с красной полосой, Белый с синей полосой, Белый с розовой полосой)	10-1 (зеленый)	464	0,911
Примечание. На все размеры и вес распространяются стандартные производственные допуски. *Специальный заказ, в зависимости от времени выполнения и минимального количества заказа.
* Товары, отсутствующие на складе, требуют времени на выполнение заказа и минимального количества.
** «44» Код установки только для 250-футовых катушек.

Два провода	Цвета фаз	Нейтрали
-00	Черный, красный	2 белых
-01	Коричневый, оранжевый	2 серых
-02	Оранжевый, желтый	2 Серый
-03	Коричневый, желтый	2 Серый
-04	Красный, синий	2 белых
-05	Черный, синий	2 белых
Три провода	Цвета фаз	Нейтрали
-00	Черный, красный, синий	3 Белые
-01	Коричневый, оранжевый, желтый	3 серых
Четыре провода	Цвета фаз	Нейтрали
-00	2 черных, 2 красных	4 белых
Шесть проводов	Цвета фаз	Нейтрали
-00	2 черных, 2 синих, 2 красных	6 белых

Модернизация — 10/3 Алюминий 20А с несколькими электрическими цепями? Что такое правильная проводка?

Красный сигнал здесь на самом деле не алюминиевый провод. Это многожильные ответвления , особенно в сочетании с двойными автоматическими выключателями, , расположенными поверх панели эпохи 1970-х.

Помимо обычных хоррор-шоу, таких как Zinsco, FPE, Challenger (это поправимо) и т. д., есть также неотъемлемый факт, что панели эпохи 1970-х слишком малы . Это, как правило, приводит к использованию прерывателей двойного содержания и приводит к катастрофическому режиму отказа с многопроводных ответвлений .

Многопроводная ответвленная цепь — это то, где у вас есть кабель /3, и вы разделяете горячие точки и делите нейтраль. Кажется, вы хорошо разбираетесь в основах, однако ваш взлом неправильный и небезопасный.

Вы должны правильно подключить выключатели питания

Это применимо независимо от меди или алюминия.

Мы собираемся применить первое правило многопроводных ответвленных цепей: они должны питаться от 2-полюсного Выключатель 240 В с ручкой и общим отключением для обслуживания . Мы настоятельно рекомендуем полноразмерные (обычные) 2-полюсные выключатели, которые занимают 2 полных места, потому что они предотвращают распространенную ошибку и могут быть AFCI или GFCI.

Однако, если вам приходится довольствоваться четырехполюсным выключателем , вы можете с достаточной уверенностью прикрепить MWBC к двум внутренним клеммам, потому что они всегда привязаны к ручке. Пока делают квадроплекс с внешним ручки тоже завязаны, нужно быть внимательным и убедиться, что они действительно имеют общее техническое отключение . Попробуйте в магазине; если вы можете отключить один внешний переключатель, удерживая другой включенным, вы не сможете его использовать. Для MWBC не беспокойтесь об общей поездке ; вам не нужна эта способность. Тем не менее, подключайте внешние квадроплексы осторожно: первая цепь должна проходить на обоих внутренних, вторая — на обоих внешних, например,

 R2 — R1 — B1 — B2.
         или же
 R2 — B1 — R1 — B2 (впрочем, это можно спутать с опасным!)


НЕЛЬЗЯ пересекать их так, иначе вы обойдете обычное отключение на техническое обслуживание (хотя по крайней мере фазировка будет правильной):

 R2 - R1 -- B2 - B1


Хе-хе, понимаешь, о чем я? Поскольку это сбивает с толку (особенно для «следующего парня», который понятия не имеет, на что он смотрит), я категорически не рекомендую внешние терминалы на квадроплексах.

Помимо гарантии того, что вся цепь обесточена для технического обслуживания, гораздо более ценным аспектом является то, что рукоятки убедиться, что две горячие точки находятся на противоположных полюсах, как и должно быть. (иначе нейтралка может перегрузиться — это самая большая опасность в MWBC).

Пока что один из ваших MWBC подключен опасным образом, и я подозреваю, что вам это сошло с рук, потому что одна нога идет в мусоропровод. Либо вы не включаете мусоропровод и настольные тепловые приборы одновременно, либо ваши перегрузки были очень кратковременными, недостаточно длительными для нагрева проводов. Поздравляем с удачей; не дави .

Этот алюминиевый провод

Я очень благосклонно отношусь к алюминиевому проводу, потому что я подробно исследовал, как именно он выходит из строя, а как нет. Интересный научный факт: алюминий на самом деле не плохой актер. Медь есть. Алюминиевые наконечники хорошо сочетаются как с алюминиевыми, так и с медными проводами (именно поэтому панельные наконечники, разъемы Polaris и Alumiconn (в основном мини-разъемы Polaris) изготовлены из алюминия . Это медные наконечники , которые плохо работают с алюминиевой проволокой, отсюда и проблема. Выключатели и розетки, рассчитанные только на медь, были изменены, и поспешно подвергся перекрестному рейтингу на алюминий из-за острой нехватки меди… и тестирование было неадекватным.

Кроме того, старая проволока из сплава AA-1350 была просто линией передачи (те, что на огромных башнях), и было обнаружено, что проблема возникла. Новый сплав был разработан специально для применения в домашних условиях, и этот провод AA-8000 теперь является обязательным. Ваша старая проводка устарела IF … мы еще вернемся к этому.

Ваш чертеж требует использования проволочных гаек для соединения алюминия. Неа. Единственное, что я могу порекомендовать, это Alumiconns, представляющие собой настоящие соединители с проушинами типа , которые доказали свою надежность с алюминиевой проводкой, просто их миниатюрные версии. Alumiconn разработаны с нуля, чтобы быть алюминиевыми соединениями, а не медными соединениями, , что и вызвало проблему в первую очередь, помните . Да, я знаю, что они продают фиолетовые гайки для проводов, но это «удар в спину» алюминиевой проводки.

Во всех случаях я рекомендую использовать двухпустотные алюминиевые коннекторы с медным пигтейлом. В том числе земля! Это облегчит вам или следующему парню добавление сюда дополнительных проводов или розеток. В некоторых случаях это добавит дополнительное соединение, но соединение медного провода с гайкой не проблема, если оно подходит. Компетентный означает, что вы сильно проворачиваете его и проводите «тест на растяжение», удерживая гайку и пытаясь выдернуть каждый провод. Если кто-то не прошел тест, повторите свою технику.

Я рад, что мне не нужно убеждать вас избегать большего количества алюминиевой проводки, чем это необходимо. Три причины, по которым я не использую его для цепей 10-30 А, № 1 я не хочу, чтобы моя стоимость при перепродаже была убита, № 2 я не могу использовать проволочные гайки, должен использовать алюминий за 7 долларов, и № 3 это не экономит достаточно денег (даже без учета стоимости Alumiconns). Как только я нахожусь в проволоке, слишком большой для проволочных гаек, я начинаю оценивать алюминий.

Вы должны, должны, должны затянуть алюминиевые коннекторы в соответствии с их спецификациями с помощью динамометрической отвертки . Это то, о чем я обычно никогда не говорю… Но алюминий требует внимания к деталям, как этот .

Большая большая коробка

Итак, вы, кажется, говорите, что оставите алюминий для «домашнего пробега» между панелью и первой коробкой . Хорошо, вам нужно будет сделать эту «первую коробку» довольно большой, потому что для практического пространства требуется из них, по крайней мере, четыре алюмиконна, и, предположительно, поскольку это будет первая розетка, эти емкости должны быть GFCI , и они огромны.

Если это будет просто , это будет коробка для сращивания, тогда вы можете получить глубокую коробку 4x4x2-1/8, однако я не думаю, что вы хотите, чтобы неприглядная крышка коробки для сращивания загромождала вашу новую кухню. И тебе нельзя закапывать ящики.

Они делают 6-дюймовые квадратные коробки, но я собираюсь порекомендовать 4-11/16-дюймовую «глубокую» коробку с (каким бы она была, 2-местной?) грязезащитным кольцом из гипсокартона. Это даст вам около 65 кубических дюймов, что должно позволить 2 GFCI, Alumiconns и вашим четырем кабелям поместиться без невозможного высшего пилотажа, чтобы все они поместились.

Если вы планируете заделывать оба алюминиевых кабеля в одну и ту же коробку, это будет близко к установленным законом ограничениям для коробки 4-11/16″, поэтому выбирайте 6″.

Во всех случаях я настоятельно рекомендую металлических ящика . Почему? Потому что они намного, намного лучше удерживают тепло — вместо того, чтобы плавиться, как синяя коробка, их хорошая теплопроводность распределяет тепло по всей коробке, сохраняя ее достаточно прохладной, чтобы вы могли сломать выключатель или понюхать его раньше, чем это произойдет. начинает пожар. Это дешевая мера предосторожности. Однако вам понадобятся кабельные зажимы на выбивных отверстиях; большие коробки не поставляются с автоматическими зажимами.

Если вы любите экономить, покупайте большие коробки и крышки в магазине электротоваров, где они будут вдвое дешевле, чем в магазинах больших коробок.

Действительно ли

унаследован от дедушки?

Все это предполагает несколько вещей.

Во-первых, ваш местный AHJ (инспектор/выдающий разрешение) позволит вам продолжать эксплуатацию этих старых алюминиевых хоумранов по принципу «унаследованности». Как правило, доктрина такова: «Если обновление легко достижимо , то это обязательно». И, как правило, переделка нажимает кнопку сброса на дедовщине. Так что сохранить ее будет сложно. тогда, вероятно, вы могли бы оставить его

Однако вы переделываете большую часть дома. AHJ склонны рассматривать последовательность проектов реконструкции как один большой проект. Хоумраны АА-1350 с медью, , то почти наверняка потребуется . Даже если часть работы закончена… это то, что ты получаешь за попытку прокрасться. Имейте в виду, что новые кабели не обязательно должны следовать по маршруту существующих кабелей, подойдет любой маршрут.

Во-вторых, ваша новая отремонтированная кухня должна соответствовать современным Кодексам, период . Требования к питанию для кухонь в современном Кодексе намного выше, чем в Кодексе 1970-х годов, поэтому мне трудно поверить, , что вы можете полностью обслуживать эту новую кухню с помощью цепей, предусмотренных в 1970-е годы. Я насчитал четыре подсхемы по 20 А, что недостаточно. Это означает, что вам нужно будет проложить дополнительные кабели от панели к кухне, и если вы можете проложить 1 кабель, вы можете проложить 4 .

Так что я не ожидаю, что дедовщина сохранится. Если вам в любом случае необходимо проложить все новые кабели , вы можете избежать ответвления многожильных цепей. Однако, если вы используете> 4 цепи плотно вместе, например. В кабелепроводе MWBC могут помочь избежать тепловых проблем 310.15(b)3(a) (что требует увеличения размера провода, если 5–10 кабелей проходят вместе), поскольку MWBC считается 1 цепью, а не 2.

Если вы не можете построить последовательность реконструкции таким образом, чтобы заменить алюминиевую проводку за один шаг, то я советую установить две трубы кабелепровода от панели до кухни, так как вы будете работать через каждую секцию, к которой у вас будет доступ . Два 1/2-дюймовых кабелепровода EMT подойдут, однако, если вы планируете иметь электрическую плиту, сделайте один из них 3/4-дюймовым или добавьте третий 1/2-дюймовый. Если вы используете ПВХ, используйте два 3/4-дюймовых, потому что нам нужно место для заземляющих проводов. Не более 4 поворотов на 90 градусов между точками доступа, лучше 2. Вы можете использовать распределительную коробку в качестве точки доступа, если она имеет только сквозные провода и не содержит любое соединение . Либо делайте кухню в последнюю очередь, либо делайте кухню таким образом, чтобы вы могли временно отключить старый провод и перейти к проводу, питаемому кабелепроводом, как только он будет подключен.

AFCI — ваш друг

Каждый раз, когда вы продолжаете эксплуатировать алюминиевую проволоку, ваш риск №1 — это искрение, обычно последовательное. Теперь есть автоматический выключатель, который обнаруживает именно это, и я считаю его «обязательным» для любой цепи с алюминиевым проводом. Он называется AFCI или прерыватель цепи дугового замыкания (не имеет отношения к GFCI). Он должен быть в выключателе или заглушке рядом с панелью, так как он защищает проводку. И для этого требуется полноразмерный прерыватель, так что двойные штучки — это то, что нужно.

AFCI на многопроводных ответвлениях — это вещь. Обычно это 2-полюсный выключатель, но некоторые производители используют двойную 1-полюсную рукоятку. Если это двухполюсный выключатель, всего за несколько долларов вы можете получить двухрежимный выключатель AFCI + GFCI и устранить необходимость в розетках GFCI, так что это финансовая победа.

Расширение панели Think

Двойные выключатели в старой панели означают, что она уже заполнена, а вы еще не полностью подготовили свою новую кухню.
