Выбор кабеля для подключения варочной панели

Правильный выбор кабеля для подключения варочной панели крайне важен для безопасной и эффективной работы устройства. Основные факторы, которые нужно учитывать при выборе кабеля:

• Мощность варочной панели
• Тип сети (однофазная или трехфазная)
• Требования производителя
• Нормативные документы

Рассмотрим подробнее, какие варианты кабелей подходят для разных ситуаций.

Кабель для однофазной сети

В однофазной сети 220В наиболее часто используется кабель следующего типа:

• ВВГнг 3х6 мм² (три жилы сечением 6 мм² каждая)

Такой кабель подходит для большинства современных варочных панелей мощностью до 7-8 кВт. Он выдерживает ток до 40А, что обеспечивает необходимый запас по нагрузке.

Кабель для трехфазной сети

При подключении к трехфазной сети 380В оптимальным вариантом будет:

• ВВГнг 5х4 мм² (пять жил сечением 4 мм² каждая)

Такой кабель позволяет равномерно распределить нагрузку между фазами и подходит для панелей мощностью до 11 кВт.

Расчет необходимого сечения кабеля

Как правильно рассчитать необходимое сечение кабеля для конкретной варочной панели? Для этого нужно выполнить следующие шаги:

1. Определить мощность варочной панели (указана в паспорте)
2. Рассчитать рабочий ток по формуле: I = P / U, где P — мощность, U — напряжение
3. По таблице допустимых токов выбрать подходящее сечение кабеля

Например, для панели мощностью 7,5 кВт в однофазной сети рабочий ток составит:

I = 7500 Вт / 220 В = 34 А

Согласно таблице ПУЭ, для такого тока подходит медный кабель сечением 6 мм².

Выбор автомата защиты для варочной панели

Помимо правильного кабеля, важно установить подходящий автомат защиты. Какой автомат нужен для варочной панели?

• Для однофазной сети — однополюсный автомат на 32-40А
• Для трехфазной сети — трехполюсный автомат на 25А

Номинал автомата должен быть немного меньше максимально допустимого тока кабеля. Это обеспечит своевременное срабатывание защиты при перегрузках.

Схемы подключения варочных панелей

Существует несколько основных схем подключения варочных панелей к электросети:

1. Однофазное подключение

Самый простой и распространенный вариант. Используется трехжильный кабель:

• Фаза — коричневый провод
• Ноль — синий провод
• Заземление — желто-зеленый провод

2. Двухфазное подключение

Применяется при большой мощности панели. Используется четырехжильный кабель:

• Две фазы — коричневый и черный провода
• Ноль — синий провод
• Заземление — желто-зеленый провод

3. Трехфазное подключение

Оптимальный вариант для мощных панелей. Используется пятижильный кабель:

• Три фазы — коричневый, черный и серый провода
• Ноль — синий провод
• Заземление — желто-зеленый провод

Особенности подключения индукционных варочных панелей

Индукционные варочные панели имеют некоторые особенности при подключении. На что нужно обратить внимание?

• Обычно требуют трехфазного подключения из-за высокой мощности
• Нуждаются в качественном заземлении
• Чувствительны к перепадам напряжения, рекомендуется установка стабилизатора

При подключении индукционной панели важно строго следовать инструкции производителя и использовать рекомендованные схемы подключения.

Требования нормативных документов к подключению варочных панелей

Какие основные требования предъявляют нормативные документы к подключению варочных панелей? Рассмотрим ключевые моменты:

• Согласно ПУЭ, линия для питания электроплит должна быть отдельной
• Минимальное сечение медных проводников — 6 мм² (для однофазных плит)
• Обязательно наличие заземления
• Коммутационные и защитные аппараты должны соответствовать мощности плиты

Соблюдение этих требований обеспечивает безопасность эксплуатации варочной панели.

Часто задаваемые вопросы по подключению варочных панелей

Разберем наиболее распространенные вопросы, возникающие при подключении варочных панелей:

Можно ли подключить варочную панель через розетку?

Нет, подключение через обычную розетку недопустимо. Варочная панель должна подключаться напрямую к электрощиту отдельным кабелем.

Нужно ли заземление для варочной панели?

Да, заземление обязательно. Оно обеспечивает безопасность эксплуатации и защищает от поражения током.

Какой автомат ставить на варочную панель?

Для однофазной сети обычно используется автомат на 32-40А, для трехфазной — на 25А. Точный номинал зависит от мощности конкретной модели.

Типичные ошибки при подключении варочных панелей

При самостоятельном подключении варочных панелей часто допускаются следующие ошибки:

• Использование кабеля недостаточного сечения
• Подключение через обычную розетку
• Отсутствие заземления
• Неправильный выбор автомата защиты
• Несоблюдение полярности при подключении

Эти ошибки могут привести к некорректной работе панели, перегреву проводки и даже возгоранию. Поэтому крайне важно соблюдать все правила подключения.

Сечение кабеля для варочной панели

Электрическая варочная поверхность — это самый энергоёмкий потребитель в большинстве современных квартир, поэтому к выбору сечения кабеля и устройств защиты для него нужно подойти ответственно.

Чаще всего, для питания варочной панели используется кабель с сечением жил:

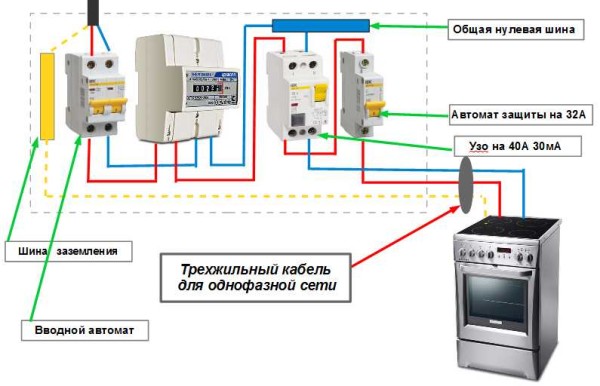

В однофазной сети — 3*6мм.кв. (Кабель, состоящий из трех жил, каждая сечением 6мм.кв.),

защищенный однополюсным автоматом 32А.

В трехфазной сети — 5*4мм.кв. (Кабель, состоящий из пяти жил, каждая сечением 4мм.кв.) защищенный трехполюсным автоматом 25А.

Почему наиболее часто для правильной работы варочной панели достаточно кабеля с жилами именно такого сечения, а главное, в каких случаях необходимо использовать другой кабель я расскажу ниже.

Принцип, по которому выбирается кабель и защитная автоматика для варочной панели, ничем не отличается от выбора электропроводки остальной квартиры. Единственная поправка делается на повышенное потребление панелью электроэнергии, тех драгоценных киловатт мощности, за которые мы в конечном счете и получаем счета.

Мощность — это основная характеристика у электрической варочной поверхности, которую необходимо знать для правильного расчета и выбора питающего кабеля и защищающего его автомата.

Если вы уже определились с конкретным производителем и моделью электрической варочной панели, то сможете точно узнать какая у неё потребляемая мощность, заглянув в описание или спросив у консультанта в магазине. Но как быть если вы еще не сделали выбор и откладываете покупку на конец ремонта? Не надо забывать о возможной поломке купленной варочной поверхности через какое-то время и необходимости её замены на другую.

По этим и некоторым другим причинам я всегда советую и прокладываю сам своим клиентам на варочную поверхность:

— в однофазной сети трехжильный кабель ВВГнг 3х6 (или ВВГнгLS 3х6), с сечением каждый жилы — 6мм. кв.

— в трехфазной сети пятижильный кабель ВВГнг 5х4 (или ВВГнгLS 5х4), с сечением каждой жилы 4мм.кв.

Для обоснования этого выбора проведем простой расчет выбора кабеля по мощности.

Абсолютное большинство современных электрических варочных панелей на четыре конфорки, потребляют порядка 7-8 кВт (киловатт) мощности. Что в идеале соответствует току 32 – 38 А (Ампер). Для расчета силы тока по мощности использована формула для сетей переменного тока :

P=UI *cos φ, где P – мощность, U – напряжение сети, I – ток, cos φ  — коэффициент мощности.

В нашем случае P(Мощность) = 8000Вт (8 кВт), U(напряжение бытовой сети) = 220В, I = 1,( коэффициент мощности для активной нагрузки). От сюда следует, что

I(ток) = 8000Вт/220В=36,4 А

Далее из таблицы 1.3.4 ПУЭ (Правила Устройства Электроустановок) выбираем сечение жил кабеля.

Смотреть нужно в столбце для двухжильного медного кабеля, так как третья жила – заземление, при нормальных условиях работы электрической панели не задействована.

Наиболее подходящий вариант медного кабеля для варочной поверхности в однофазной сети согласно таблице – 6мм.кв, так как он выдерживает ток в 40А. Это так же подтверждает информация, размещенная на сайтах производителей кабельной продукции. Такой кабель (ВВГнг 3х6мм.кв) принято защищать автоматом или дифференциальным автоматом номиналом 32А.

В самом начале я так же указал возможность использования в трехфазной сети пятижильного кабеля сечением 4кв.мм. Вы можете подумать, что это не очень универсально, ведь необходимо будет покупать варочную панель, рассчитанную на работу в сети с напряжением 380В – но это не так. Абсолютное большинство современных варочных панелей или плит рассчитаны на напряжение

220-240В. При этом в них имеется возможность двух- или трехфазного подключения. Подробнее об этих трех схемах подключения варочных панелей или электроплит читайте ЗДЕСЬ.

Если вспомнить, что между каждой фазой и нулем напряжение 220В, все встает на свои места. Внутри электрической панели просто происходит разделение фаз по разным конфоркам. Получается так, что практически каждая конфорка имеет индивидуальное подключение кабелем сечением 4 мм.кв, при этом потребляемая мощность каждой из них значительно меньше чем у плиты в целом. Согласно таблице 1.3.4 ПУЭ, кабель сечением жил 4мм.кв, безопасно выдерживает 27А, это около 5,9 кВт(смотреть в колонке трехжильных). Такой кабель ( ВВГнг 5х4мм.кв) принято защищать автоматом или дифференциальным автоматом номиналом 25А.

Обычно, этого вполне достаточно, для подключения и верного функционирования большинства электрических кухонных поверхностей, но как быть, если заранее известно, что устройство будет более энергоёмкое и потребление его допустим 10-12 кВт? Достаточно просто произвести расчет выбора кабеля по мощности потребителя, аналогичный тому, что мы делали выше.

Давайте повторим.

Выбор кабеля для варочной панели начинаем с расчета силы тока, при этом известные показатели у нас:

Мощность варочной панели P =12кВт = 12000 Вт. Напряжение в бытовой сети – U = 220В, коэффициент мощности для варочной поверхности cos ф = 1. Подставляем все значения в формулу, по которой определяется мощность в сети переменного тока.

P=U*I *cos φ, из этой формулы находим ток.

I(ток) = P(мощность)/U(напряжение)*cos ф (коэффициент мощности)=12000/220*1=54,6А

Далее опять обращаемся к таблице 1.3.4 ПУЭ и видим, что нам практически без запаса походит кабель сечением жил 10мм.кв с показателем I=55А. Либо если сеть трехфазная, можно взять пятижильный кабель – сечением 5*6мм.кв.

И в конце, для подтверждения своих слов, а главное для большей вашей уверенности в правильности своих действий, привожу выдержку из СП 31-110-2003 (Свод правил по проектированию). Проектирование и монтаж электроустановок жилых и общественных зданий п.9.2 абзац 2.:
«В квартирах жилых домов, оборудованных электрическими плитами, должна быть предусмотрена отдельная групповая линия для питания этих плит (14.27). Линии для питания однофазных электроплит должны выполняться медными проводниками сечением не менее 6 мм2.»

Стоит отметить, что речь в статье шла только про варочную панель, в случае электрической плиты (объединяющей в себе поверхность с духовкой) или при варианте совместного подключения со встраиваемой варочной панелью электрического духового шкафа, сечение кабеля может потребоваться другое, под большую мощность. Зная, как выполнять расчет и выбирать кабель по мощности устройства, вы без труда подберете нужный вариант и для плиты.
И еще, пусть вас не пугает выбор автомата защиты меньшего номинала, чем расчетный ток для плиты. Этот момент тема отдельной статьи, пока поверьте на слово.

Каким кабелем подключать варочную поверхность, духовку, кондиционер

Для мощных потребителей, таких как варочная панель, духовка, кондиционер или электрокотел, нужно отдельная ветвь подключения с кабелем достаточного сечения. Но каким именно кабелем? Рассказываем подробно.

Основные требования

Для проводки по дому лучше использовать медный моножильный (жесткий) кабель. Многожильные кабели имеют свои преимущества (например, лучше гнутся и не при этом не ломаются), но в данном случае они нам не подходят.

Количество жил зависит от типа вашего подключения. В стандартном варианте на 220 В это три жилы: ноль, фаза и «земля». Но при трехфазном подключении жил может быть 5: те же ноль и «земля» плюс, собственно, три фазы.

Каким кабелем подключить варочную панель?

В новостройках газ уже не используют, так что все плиты, варочные поверхности и духовки — электрические. Варочные панели – это очень мощные устройства, поэтому они требуют прокладки кабеля повышенного сечения. В своде правил СП31-110-2003 говорится, что для этого подходят кабели с сечением жил минимум 6 мм². Но такой вариант обойдется недешево, к тому же будет иметь большой диаметр. Можно ли сократить сечение, не жертвуя безопасностью? Вполне, если принять в расчет характеристики конкретной модели плиты или поверхности. Вот соответствия сечения кабеля мощности варочной панели, которые рекомендуют использовать производители техники:

• До 3,5 кВт – 3*2,5 мм².
• От 3,5 до 5,5 кВт – 3*4 мм².
• От 5,5 до 7,2 кВт – 3*6 мм².
• От 7,2 кВт до 8,8 кВт – 3*10 мм².

Кабель необходимо вести напрямую от щитка — никаких розеток, никакой другой техники на той же ветке.

А если у меня трехфазное питание?

В этом случае задача упрощается. Если подключить три фазы, вся нагрузка распределится между ними. Соответственно, вам понадобится пятижильный кабель с сечением 2,5 мм² — как правило, этого достаточно. Такой кабель все равно недешевый и довольно толстый, но работать с жилами 2,5 мм² удобнее, чем с 4 или 6 мм².

А какой тип кабеля взять? Лучшими вариантами, на наш взгляд, остаются кабели ВВГнг-Ls или NYM. Эти кабели имеют самозатухающую изоляцию, а также сечение жилы у них соответствует норме (не так как у ПУНП, где сечение может отклоняться от нормы на 30 %).

Каким кабелем подключить духовку?

В среднем мощность духовых шкафов составляет 2,5 – 3,5 кВт, поэтому для них, на первый взгляд, не нужна такая «толстая» проводка. Однако к каждому духовому шкафу производитель дает свои рекомендации в плане подключения. Из личного опыта скажем, что в большинстве случаев производитель требует наличия проводки сечением 2,5 мм².

Подключать духовку можно как напрямую к щитовой через отдельный кабель ВВГнг-Ls 3*2,5 мм² или через розетку на 16 А.

Каким кабелем подключить электрический котел?

Одноконтурные или двухконтурные котлы могут иметь мощность от 3 до 12 кВт. В зависимости от мощности подбирается соответствующее сечение проводки. Ниже в таблице приводится соответствие сечения провода номинальной нагрузке, которую он выдерживает.

Однако стоит учесть, что, начиная с 8 кВт для подключения котла нужны три фазы. Для трехфазного подключения нужно брать ВВГнг-Ls 4*2,5 мм² или NYM такого же сечения. Также для электрокотла ставится отдельный автомат.

Какой провод взять для кондиционера?

Здесь вообще все очень просто. Учитывая, что кондиционеры редко бывают мощностью больше 3 кВт (кроме промышленных), их можно свободно подключать к розетке. Однако, как и в случае с духовкой, кондиционер нужно «сажать» на отдельную розетку, к которой больше ничего не будет подключаться.

Соответственно, для подключения кондиционера мощностью до 3 кВт, например, Electrolux EACS-09HG2/N3, вполне хватит медного трехжильного провода сечением 1,5 мм².

Интересное из мира электропроводки:

• Проводка в деревянном доме: как избежать пожара
• Как гарантированно выбрать хороший кабель для проводки?

Теги электропроводка

Автор

Антон Гладышев

электрическая проводка варочной панели 5-жильный кабель к 3 клеммам

спросил 4 года, 2 месяца назад

Изменено 4 года, 2 месяца назад

Просмотрено 10 тысяч раз

Я подключил новую индукционную плиту и ищу подтверждение по кабелям.

В инструкциях указано, что вы можете подключить его следующим образом:

A)3 x 4 мм² трехжильный L1 N G (перемычка L1,L2,L3 внутри клеммы варочной панели при использовании 3-жильного кабеля) или B)5 x 2,5 мм² пятижильный L1 L2 L3 N G http://productdocs.smeg.it/st/PI964X/userManual/GB

В комплект поставки входит 5-жильный кабель. У меня есть 3 клеммы на розетке 45А.

Я подключил L1 L2 L3 к клемме L на розетке 45А. Все работает хорошо. Это нормально?

В качестве альтернативы у меня есть 3-жильный кабель от старой варочной панели, который я мог бы использовать, но предпочел бы не отвинчивать клеммную коробку на новой варочной панели. Не уверен, есть ли мостовые разъемы для L1 L2 L3, которые мне понадобятся с 3-жильным кабелем, поскольку у него уже есть предварительно подключенный 5-жильный кабель.

Спасибо

• электрика

2

Клеммы L1, L2 и L3 разделены по определенной причине: во многих странах Европы (и в некоторых домах в Великобритании) есть доступ к двухфазному или трехфазному питанию, а 16А является распространенным номиналом выключателя на континенте. . Так, например, в большом доме в Германии эта же плита будет подключена ко всем трем фазам через трехфазный выключатель на 16 А. В этом случае 5-жильный кабель питал бы все три фазы, нейтраль и землю, которые подключались бы очевидным образом.

Если в вашем доме 3 фазы, вы тоже можете разделить нагрузку таким образом, используя соответствующие выключатели. На самом деле не имеет значения, какой из 3 подключен к какой фазе, если размер провода и выключатель правильный.

Или в однофазном доме вы можете подключить все 3 клеммы к одной фазе питания. Конечно, вам нужно будет использовать выключатель на 45, 48 или 50А.

7

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

электрический — 5-жильный кабель, класс Bosch PKE611D17E, 60 см, 4 зоны, керамическая плита

Мы работаем на кухне моего сына. Папа его подруги вынул плиту Bosch и вытащил кабель из настенной плиты Graded Bosch PKE611D17E 60cm 4 Zone Ceramic Hob. Я подключил его обратно в соответствии с наклейкой на 5-жильном кабеле (уже прикрепленном к варочной панели). Ничего — Проверил питание на настенной плите, все ок. Прерыватель находится во включенном положении. Я что-то упускаю?

Я читал разные сообщения на эту тему. Я пытался загрузить изображение, но оно говорит, что оно слишком большое, поэтому просто хочу сообщить вам, что на настенной панели есть красный, желто-зеленый и черный провода.

Я подключил кабель

• Коричневый и черный -> Красный,
• Земля как обычно
• серый и синий -> черный

• электрический

4

Я предполагаю, что вы находитесь в Великобритании, основываясь на цветах проводки (и задняя коробка мне кажется британской). Инструкцию по установке варочной панели я нашел здесь. На странице 3 написано о 5-жильных кабелях:

Подключение с помощью предустановленного 5-жильного кабеля питания

Кабель питания должен заменяться только обученным персоналом. персонал обслуживания клиентов.

Мне кажется, что ваша модель ожидает многофазное питание. Я не могу четко видеть метку (было бы полезно увеличить изображение), но похоже, что ожидаемые соединения следующие:

• зеленый/желтый -> Земля
• серый -> нейтральный
• синий -> нейтральный
• коричневый -> живой
• черный -> живой

, но соединения под напряжением для коричневого и черного не должны подсоединяться к одному и тому же проводу, это разные фазы многофазной системы. Ваш задний блок не имеет 3-фазного питания, и маловероятно, что ваше входящее питание также является 3-фазным. Лучший вариант — вернуть варочную панель и купить правильную однофазную.
