Что такое кабель и чем он отличается от провода. Какие бывают виды кабелей. Как правильно выбрать кабель для разных целей. Каковы основные правила прокладки кабеля. Как обеспечить безопасность при работе с кабелем.
Что такое кабель и его основные характеристики

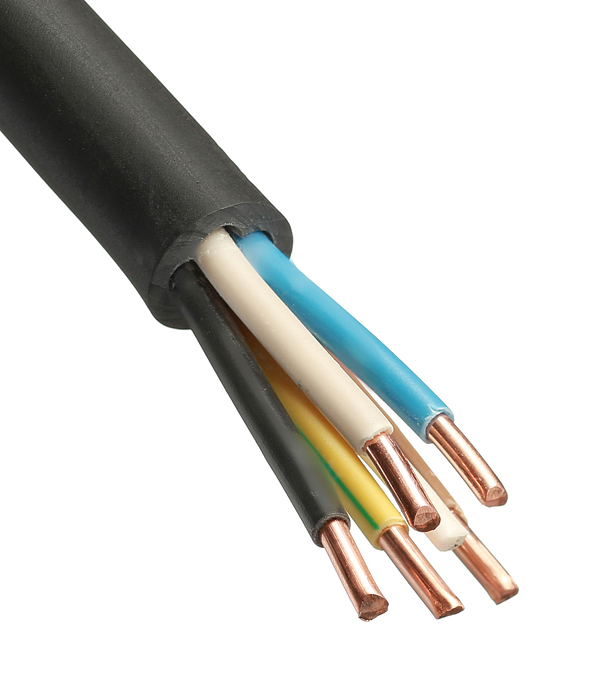

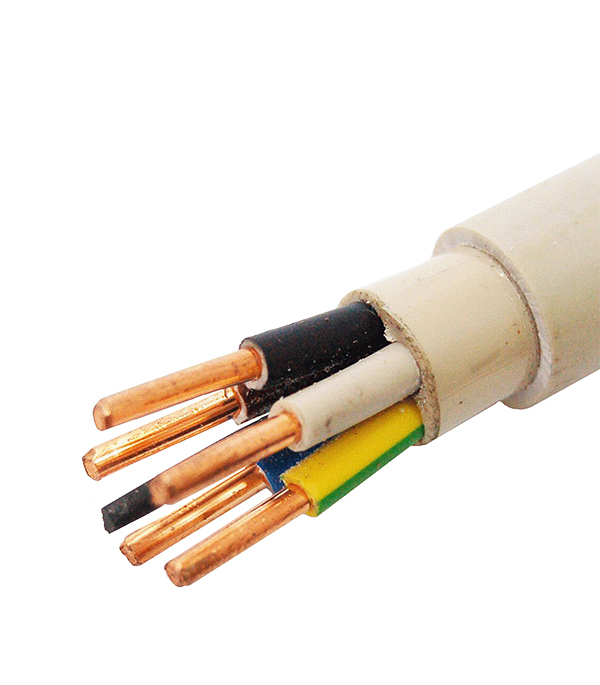

Кабель — это конструкция из одного или нескольких изолированных проводников, заключенных в защитную оболочку. Основное отличие кабеля от провода заключается в наличии внешней изоляции и защитных покровов.
Основные характеристики кабеля:
- Сечение токопроводящих жил
- Материал проводников (медь или алюминий)
- Тип изоляции
- Количество жил
- Наличие экрана
- Материал и тип защитной оболочки
- Рабочее напряжение
- Допустимый ток нагрузки
Виды кабелей и их назначение
Существует множество видов кабелей, которые различаются по конструкции и назначению:
Силовые кабели
Предназначены для передачи и распределения электроэнергии. Рассчитаны на напряжение от 660 В до 500 кВ. Имеют медные или алюминиевые жилы большого сечения.
Контрольные кабели
Используются для передачи сигналов контроля, измерения, защиты. Имеют большое количество жил малого сечения.
Кабели связи
Применяются для передачи информационных сигналов. Бывают медные и оптоволоконные. Обеспечивают высокую скорость передачи данных.
Коаксиальные кабели
Имеют концентрическую конструкцию с центральным проводником и экраном. Используются для передачи высокочастотных сигналов.
Как правильно выбрать кабель
При выборе кабеля необходимо учитывать следующие факторы:
- Назначение и область применения
- Условия прокладки и эксплуатации
- Требуемая мощность и напряжение
- Длина кабельной линии
- Механические нагрузки
- Химическая стойкость
- Пожарная безопасность
Для правильного выбора рекомендуется обратиться к специалисту или использовать онлайн-калькуляторы.
Основные правила прокладки кабеля
При монтаже кабельных линий необходимо соблюдать следующие правила:
- Соблюдать допустимые радиусы изгиба
- Не допускать механических повреждений оболочки
- Обеспечить надежное крепление кабеля
- Соблюдать требования по глубине прокладки в грунте
- Использовать муфты для соединения отрезков кабеля
- Обеспечить температурный режим при прокладке
- Защищать кабель от внешних воздействий
Безопасность при работе с кабелем
Работа с кабелем требует соблюдения правил электробезопасности:
- Использовать средства индивидуальной защиты
- Применять исправный инструмент с изолированными ручками
- Проверять отсутствие напряжения перед началом работ
- Заземлять металлические оболочки и броню кабеля
- Не работать с кабелем в одиночку
- Строго соблюдать технологию монтажа и ремонта
Современные тенденции в кабельной промышленности
Основные направления развития кабельной техники:
- Повышение пропускной способности
- Увеличение срока службы кабелей
- Применение новых изоляционных материалов
- Разработка пожаробезопасных конструкций
- Создание «умных» кабелей с функцией самодиагностики
- Использование сверхпроводящих материалов
Какие новые виды кабелей появились в последние годы? Самыми перспективными считаются оптоволоконные кабели, обеспечивающие сверхвысокую скорость передачи данных. Также активно развиваются технологии гибких и сверхтонких кабелей для мобильной электроники.
Особенности прокладки кабеля в различных условиях
Способ прокладки кабеля зависит от условий окружающей среды:
Подземная прокладка
Требует использования бронированных кабелей и соблюдения глубины залегания. Необходима защита от грунтовых вод и механических повреждений.
Воздушная прокладка
Применяются самонесущие изолированные провода. Важно учитывать ветровые и гололедные нагрузки.Прокладка в помещениях
Возможна открытая и скрытая прокладка. Необходимо соблюдать требования пожарной безопасности.
Подводная прокладка
Используются специальные герметичные кабели с усиленной броней. Требуется защита от коррозии и гидростатического давления.
Как проверить качество кабеля
Для оценки состояния кабеля применяются следующие методы:
- Визуальный осмотр
- Измерение сопротивления изоляции
- Испытание повышенным напряжением
- Измерение частичных разрядов
- Рефлектометрия
- Тепловизионный контроль
Какие параметры проверяют при контроле качества кабеля? Основное внимание уделяется состоянию изоляции, отсутствию обрывов жил, герметичности оболочки. Также проверяется соответствие электрических характеристик заявленным значениям.
Кабель в землю — 105 фото практических советов по прокладке силовых линий
Чтобы подвести электричество или другие сети к постройке или сделать освещение территории, необходимо проложить кабель до соответствующего места. Сделать это можно несколькими способами: на тросе, по зданиям, однако наиболее надежным, эстетичным и практичным можно назвать его прокладку в земле.
Она потребует больших затрат времени, сил и средств, однако кабель будет надежно защищен от внешних факторов и механических воздействий, а значит прослужит дольше.
Чтобы правильно проложить кабель в земле, необходимо руководствоваться нормативными документами: ПУЭ, СНиПом и другими, которые помогут соблюсти верное расстояние между коммуникациями, отступ от поверхности земли, вывод на столбы или стены.
Чтобы знать какой кабель предназначен для прокладки в земле, необходимо тщательно читать его описание в каталогах. Обычно, это должен быть влагозащищенный кабель в виниловой или полиэтиленовой оболочке: бронированный, бронированный с гидроизоляцией, бронированный с полиэтиленовым шлангом.
Кроме этого необходимо учитывать особенности почвы в местах укладки. Если ее кислотность повышена, или она наполнена камнями, мусором, для такого случая подойдет стальная броня, если кислотность в норме – алюминиевая или свинцовая.
Фото кабелей, предназначенных для прокладки в земле можно найти на сайтах интернет-магазинов, в каталогах кабельной продукции различных заводов.
Основные правила прокладки
- Глубина прокладки кабеля в земле составляет 70 см от поверхности, если он защищен дополнительно трубой, допускается заложение на расстоянии 50 см;
- Запрещено осуществлять прокладку под фундаментами зданий, расстояние от них должно составлять не менее 60 см;
- Расстояние между двумя кабелями в одной траншее допускается не меньше 10 см;
- Дистанция от больших деревьев соблюдается 2 метра, от кустарников — до метра, если кабель защищен, этими правилами можно пренебречь;
- Расстояние от других коммуникаций выдерживается: 1 метр от ливневок, канализаций и водопроводов питьевой или технической воды и 2 метра от газовых труб;
- Кабели нужно соединять специальными муфтами.
Технология заложения проводов
Для начала необходимо обзавестись генеральным планом, желательно с разрезами, где будет видна трасса прокладки и места пересечения с другими коммуникациями. Согласно плану, необходимо в нужном месте разметить землю и вырыть траншею.
Дно траншеи следует утрамбовать и насыпать слой песка, для создания подушки, толщиной около 10-15 см. В готовую траншею можно укладывать кабель. После окончания работ мегомметром измерить сопротивление изоляции проложенных проводов.
В случае, когда кабель требует защиты – необходимо проложить его в трубах.
Когда работы по кладке завершены, нужно засыпать траншею песком, тщательно трамбуя, однако таким образом, чтобы не повредить трубы и провода. На некотором расстоянии от земли (около 15 см) проложите сигнальную ленту и поверх засыпайте землю.
После окончания работ еще раз произведите измерения кабеля.
Если отсутствует мегомметр, можно проверить кабель с помощью вольтметра.
Сопротивление изоляции он не покажет, но работоспособность трассы будет видна.
Сохраняйте план прокладки кабелей, во избежание их повреждения и простоты поиска в будущем.
Практические советы
Лучше не размещать кабель под участками дороги, где осуществляется повышенная нагрузка: под автодорогами, пешеходными улицами, парковками машин и др. Если другого способа прокладки трассы нет, его необходимо защитить трубами или асбоцементными плитами. Труба для прокладки кабеля в земле должна быть заполнена не более чем на 70 процентов.
Применение гофрированных труб для прокладки под землей категорически запрещено, они выйдут со строя уже через год-два. Рекомендуются электросварные трубы, жесткие двухстенные пластмассовые или асбоцементные.
Прокладка при низких температурах
Когда на улице минусовая температура перед прокладкой кабель необходимо предварительно отогреть в теплом помещении. При условии, что на улице до 10 градусов мороза, отогретый электрокабель можно укладывать в течение часа, если до 20 градусов мороза – 40 минут, при больших показателях линии прокладывать нельзя.
Без подогрева кабельную продукцию можно монтировать при температуре не ниже -5 градусов для кабеля с проводником высокого давления, не ниже -7, если провод защищен изоляцией и -15 — если его изоляция из полихлорвинила.
Фото прокладки кабелей в землю
Также рекомендуем посетить:
- Детектор скрытой проводки
- Пайка проводов
- Заземление в частном доме
- Открытая электропроводка
- Однофазный двигатель
- Крепление кабеля
- Распределительная коробка
- Маркировка проводов
- Распределительный щит
- Установка выключателя
- Фотореле для освещения
- Показания электросчетчика
- Дифференциальный автомат
- Провод СИП
- Электропроводка в деревянном доме
- Точечные светильники
- Подключение люминесцентных ламп
- Магнитный пускатель
- Освещение участка
- Подключение светильника
- Соединение проводов
- Подключение диммера
- Электрозвонок
- Скрытая электропроводка
- Сечение провода
- Ремонт утюга своими руками
- ВВГ кабель
- Монтаж электропроводки
- Замена электропроводки
- Датчик движения для включения света
- Схема электропроводки в доме
- Стабилизаторы напряжения для дома
- Смеситель на кухню
- Свет в аквариуме
- Штробление стен
Как спрятать провода: 7 оригинальных идей :: Дизайн :: РБК Недвижимость
Провода и кабели могут свести на нет все усилия по созданию гармоничного интерьера.
Если на стадии ремонта их не спрятали в стене или на потолке, есть несколько простых решений. Для этого не придется портить отделку.
Фото: Daria Shevtsova/Pexels
Современный дом невозможно представить без электроприборов. Стиральная машина, компьютер, холодильник, телевизор, роутер — все это облегчает труд и делает нашу жизнь комфортнее. Но чем больше в квартире электроники, тем труднее поддерживать уют и гармонию в интерьере. Торчащие провода портят внешний вид комнат, путаются под ногами, собирают пыль и усложняют уборку. А главное — они представляют большую опасность для детей и домашних питомцев. Вот несколько интересных решений, которые помогут избавиться от нагромождения проводов и сделают интерьер эстетичным и функциональным.
Важно: любая работа с электропроводкой требует повышенной осторожности и строгого соблюдения правил безопасности. Если случайно повредить изоляцию внутренних проводов кабеля — можно не только испортить любимые бытовые приборы, но и причинить серьезный вред своему здоровью и здоровью близких.
1. Плинтус с кабель-каналом
www.adv.rbc.ru
Этот способ прекрасно подходит для маскировки длинных проводов. Например, от антенны. Кабель-канал можно приобрести в любом строительном магазине. Он позволяет скрыть коммуникации от глаз без штробления стен и проведения дорогостоящих работ, а главное — он впишется практически в любой интерьер благодаря разнообразию расцветок, конструкций и материалов. Одна из самых популярных моделей — плинтусные кабель-каналы.
Фото: plintal.ru
Внешне они не отличаются от обычных плинтусов, но оборудованы специальными полостями, в которые помещается кабель. Основание крепится к стене с помощью дюбелей, клеевых гвоздей или скрытых шурупов. Затем внутрь укладываются коммуникации и защелкивается крышка. Обратите внимание, провод должен свободно помещаться в полости кабель-канала. Выбирайте модель, которая будет отвечать этому требованию.
2. Вместительный органайзер
Если в одном месте скопилось слишком много проводов — просто сложите их в коробку-органайзер.
Это создаст ощущение порядка, сократит время на уборку и сделает пространство безопаснее. Внутрь органайзера помещаются сетевые фильтры, лишние провода, зарядные устройства, роутеры. Сегодня в продаже можно найти стильные пластиковые боксы с вентиляционными отверстиями и силиконовыми ножками. При желании органайзер нетрудно изготовить своими руками.
Фото: ebay.de
Для этого подойдет обычная обувная коробка или старая деревянная хлебница. Проделайте в ней необходимое количество отверстий для проводов и декорируйте по своему вкусу. Не хотите думать над дизайном — выберите в интернете готовую подарочную коробку. А чтобы ни один провод не потерялся, на каждый можно приклеить небольшой бумажный ярлычок и сделать подпись.
3. Маскировка за мебелью
Торчащие провода можно замаскировать при помощи стоящей рядом мебели. Приклейте их к задней стенке книжного шкафа, закрепите с обратной стороны столешницы или аккуратно спрячьте за ножкой рабочего стола. Чтобы сделать это, потребуются держатели для фиксации проводов.
Например, многоразовые пластиковые клипсы на ленте-липучке. Если боитесь испортить поверхность — воспользуйтесь обычным малярным скотчем. Кроме того, провод можно скрыть за шторой, зеркалом, вазой или растением с густой листвой.
Фото: leevalley.com
Другое практичное решение — приобрести тумбу со встроенной нишей для кабельных систем или выделить в столе отдельный ящик для проводов. Поместите туда удлинитель и разбросанные по квартире зарядки от гаджетов. Так вы не только избавитесь от сплетения кабелей, но и сделаете свое рабочее место более организованным.
4. Настенные инсталляции
Иногда провода лучше не прятать, а оставить на видном месте и превратить в эффектный декоративный элемент. Если в комнате есть свободная однотонная стена — попробуйте сложить рисунок. Это могут быть геометрические фигуры, абстрактные узоры или реалистичные изображения. Например, силуэты города или людей. Особенно выигрышно такие инсталляции смотрятся в современных интерьерах.
Фото: Pinterest
Сгибайте провод в определенном порядке и под конкретным углом.
При этом очень важно подобрать правильные крепления. Они должны плотно фиксировать кабель на стене и оставаться незаметными. Перед тем как начать собирать композицию, нарисуйте схему расположения проводов и перенесите эскиз на поверхность с помощью простого карандаша. Это сэкономит время и силы. А если провод не вписывается в обстановку, вы можете его перекрасить.
5. Виниловые наклейки
Настенные инсталляции будут смотреться интереснее, если добавить немного украшений. Для этого отлично подойдут виниловые наклейки — с их помощью можно декорировать даже небольшой кабель. Такие изделия быстро наносятся, не оставляют после себя следов и хорошо держатся на любых ровных и чистых поверхностях. Попробуйте сделать из провода дерево и украсьте его цветами и листьями — «почвой» пусть будет плинтус. Или же нарисуйте отдельную ветку, усадив на нее виниловых птиц.
Фото: Aliexpress.com
Сейчас в интернете продаются наклейки любых цветов и размеров, поэтому такой декор никогда не надоест.
Вы всегда сможете подобрать фигурки под интерьер и менять их в зависимости от настроения или сезона. Главное: делать инсталляции на однотонном фоне. А чтобы они были еще эффектнее, используйте светодиодные гирлянды, перья и цветные ленты.
6. Декоративные клипсы
Если в комнате не нашлось подходящей стены или вы не хотите тратить силы на рисунок, украсьте провода с помощью декоративных держателей. По своим конструктивным характеристикам они не отличаются от обычных фиксаторов и надежно крепят кабель в нужном месте. Разница только снаружи: такие зажимы интереснее выглядят и дополняются различными элементами.
Фото: Pinterest
Это могут быть листья, фигурки в виде птиц или заячьих ушей. Помните о том, что посадочное отверстие клипсы должно соответствовать диаметру кабеля. Для организации проводов вместо держателей можно купить декоративные стяжки или накладки. Они помогут обыграть невзрачный кабель, тянущийся вдоль стены. Например, маскировочный чехол в виде металлической трубы будет отлично смотреться в лофтовой гостиной, а накладка-стебель — прекрасное решение для детской.
7. Цветная изолента и бусины
Чтобы превратить провод в оригинальный предмет интерьера, не обязательно поднимать его с пола. Просто декорируйте коммуникации любыми подручными средствами. Например, обмотайте цветной изолентой, фактурной бечевкой или яркими нитками. Если кабель достаточно тонкий, попробуйте нанизать на него массивные бусины. Дизайнеры нередко используют такой прием для создания этнических акцентов. Все, что вам необходимо — подобрать цвет материалов в соответствии с остальными предметами в помещении. Проявите фантазию и не бойтесь экспериментировать.
Фото: ponybeadstore.com
Такие украшения не только позволят гармонично вписать непрезентабельный провод в обстановку комнаты, но и дополнительно защитят его от изнашивания. Благодаря декоративной окантовке коммуникации не будут подвергаться трению, а значит — прослужат вам значительно дольше.
Линия жизни: как тянули кабель по дну озера в блокадный Ленинград | Статьи
К 77-й годовщине прорыва блокады Ленинграда «Известия» собрали документальные сведения о «кабеле жизни», который помог преодолеть энергетическую изоляцию города: уникальные дневниковые записи, чертежи и фотографии.
Полученные от дочери автора проекта подводной электролинии Никодима Туманова материалы раскрывают малоизвестные детали о ходе работ. Например, о том, как по ночам женщины помогали военным прокладывать кабель и закреплять его тяжелыми свинцовыми муфтами, почему для электроизоляции использовали бумагу для печатания денег и за что инженера Туманова чуть не отдали под трибунал.
Энергетическая блокада
Ладожское озеро вошло в историю, став знаменитой Дорогой жизни, по которой в Ленинград привозили жизненно необходимое продовольствие и эвакуировали людей. Ладога же помогла прорвать энергетическую блокаду осажденного города.
Осенью 1941 года электростанции почти в полтора раза увеличили выработку электроэнергии, обеспечивая работу оборонных предприятий для нужд Ленинградского и Московского фронтов. В итоге были израсходованы почти все и без того небольшие запасы топлива, имевшиеся в городе. Жители фактически остались без тепла и электричества.
Кабель_6
Остановившиеся из-за отсутствия электричества троллейбусы на улице Ленинграда.
1941 год
Фото: commons.wikimedia.org
В результате энергетической блокады первая зима стала самой страшной. Остановились трамваи и троллейбусы, в домах пропало электро- и теплоснабжение, практически перестал работать водопровод, и всё это — в условиях жесточайших морозов.
Сотрудники электростанций собирали остатки топлива на эвакуированных или остановивших работу предприятиях, разбирали на дрова деревянные дома. 25 января 1942 года — самый тяжелый день для энергетики Ленинграда: во всей системе работала только ГЭС-1, неся нагрузку всего в 3000 кВт. Топлива оставалось на несколько дней. Электроэнергию получали только хлебозавод, госпиталь и Смольный.
В марте 1942 года на совещании в Смольном было принято решение о передаче столь необходимой блокадному городу электроэнергии с Волховской ГЭС, проложив в самом узком месте Ладожского озера бронированный кабель.
Подвиг инженерный и человеческий
Однако на прямой вопрос Сталина, как именно будет передаваться энергия по дну Ладожского озера, никто из партийного начальства ответить не смог.
Тем не менее 7 августа 1942 года Военный совет Ленинградского фронта принял решение о прокладке подводного кабеля, причем на подготовку проекта было выделено всего 11 дней.
Перед энергетиками поставили сложнейшую задачу: с нуля и в короткий срок спроектировать уникальную подводную электропроводку. Требовалось с учетом реалий военного времени произвести все расчеты: сколько и каких материалов потребуется, как обеспечить электроизоляцию, сколько людей и транспорта будет нужно, как предотвратить аварийные ситуации. Сделать это было необходимо.
Кабель_3
Подготовка к укладке кабеля на дно Ладожского озера. 1942 год
Фото: ПАО «Ленэнерго»
Сделать всё это предстояло сотрудникам «Ленэнерго», а сами работы по прокладке кабеля поручили молодым инженерам Никодиму Туманову и Ивану Ежову.
—
Проект был настолько важен, что кабельщикам нужен был особый статус. Военный совет Ленинградского фронта выписал постановление на имя товарища Туманова (рис.1, публикуется впервые), в котором указывалось, что военные должны оказывать ему всю возможную помощь при выполнении работ.
Фото: из семейного архива Татьяны Косоуровой, дочери Никодима Туманова
Рис. 1. Командировочное удостоверение Никодима Туманова, выданное Военным советом Ленинградского фронта. 1942 год
Предполагалось, что укладывать кабель будут на глубину 18–20 м, а перевозить — на железной барже водоизмещением 800 т.
— Кабель надо было резать на куски и соединять специальными муфтами, — сказала «Известиям» дочь Никодима Туманова хранитель отдела западноевропейского прикладного искусства Эрмитажа Татьяна Косоурова. — Муфта складывалась из двух свинцовых половинок, вес каждой составлял 220 кг.
По предварительным подсчетам, таких конструкций требовалось 300 штук. Ими предлагалось соединять фрагменты кабеля, которые в итоге должны были составить пять линий энергопередачи.
Были привлечены рота связи № 162, аварийно-спасательный отряд Краснознаменного Балтийского флота и отряд подводно-технических работ. Для укладки кабеля нужно было много рабочих рук, для этого заводы выделили больше сотни сотрудников, в основном женщин. Отбирали наиболее выносливых и здоровых. Многие сами просились на Ладогу: питание в лагере «Ленэнерго» было лучше, чем в городе. Кормили здесь три раза в день, к обеду полагался чистый ржаной хлеб нормального состава.
Кабель_5
Укладка кабеля на дно Ладожского озера. 23 сентября 1942 года
Фото: commons.wikimedia.org
Прокладывали кабель следующим образом: сто женщин выстраивались в шеренгу и на вытянутых руках передавали доставленный из Ленинграда электропровод на баржу, где его в размотанном виде сгружали в трюм. Затем буксир выводил судно в озеро. На месте укладки кабель спускали в воду. Затем водолазы уже под водой разрезали его и подавали концы монтерам, которые находились на небольших грузовых судах — плашкоутах.
На них же находились и тяжелые муфты, в которые монтировали концы провода. Затем уже готовые звенья энергоцепи при помощи специального катера с лебедкой водолазы спускали на дно.
Под угрозой трибунала
В период столь изнурительных работ строителям пришлось пережить немало бед. Так, 24 сентября неожиданно отключился уже проведенный второй кабель. Произошла авария, береговая муфта взорвалась. Как вспоминает Татьяна Косоурова, приехавшее начальство стало искать виновных и решило отдать под суд ее отца, Никодима Туманова.
Фото: из семейного архива Татьяны Косоуровой, дочери Никодима Туманова
Планшет с инструментами Никодима Туманова
— По законам военного времени суд в военные годы был преобразован в трибунал, — рассказала она. — Что пережил мой отец во время бесконечных допросов следователя, который приехал на берег Ладоги, трудно себе представить! Но ему всё же удалось доказать, что кабельщики не виноваты в аварии. Это те, кто вводил электропровод в эксплуатацию, дали слишком большую нагрузку, и он не выдержал.
Строительство всех пяти линий было завершено 5 ноября 1942 года. На все работы, которые из-за угрозы обстрела велись преимущественно по ночам, ушло 48 суток. Бригада выполнила свое задание не только на высшем уровне, но и досрочно — изначально на работы отводилось несколько месяцев. Электроснабжение осажденного города было восстановлено. Уникальная сеть работала вплоть до снятия блокады.
Кабель_1
Образец кабеля, проложенного по дну Ладожского озера в 1942 году
Фото: ПАО «Ленэнерго»
«Мало было проложить и смонтировать кабель через Ладожское озеро, главное, чтобы он бесперебойно передавал электрическую энергию из Волхова в Ленинград. Защищать Родину теперь нужно не только с автоматом в руках на передовой, но и техникой в тылу — если, конечно, тылом можно назвать блокадный Ленинград», — писал в дневниках сам Никодим Туманов.
Известие о прорыве блокады, который произошел 18 января 1943 года, вызвало общее ликование у кабельщиков.
Как пишет в своих дневниках Никодим Туманов, они остро ощутили себя защитниками города и членами единой сплоченной команды.
Кабель с «денежкой»
Интересно, что у спасительной электролинии, проложенной по дну Ладоги, есть и второе название. Как пояснили «Известиям» в «Ленэнерго», вместо отсутствовавшей в Ленинграде специальной бумаги для изоляции пришлось использовать бумагу с водяными знаками, предназначенную для выпуска денег. За это «кабель жизни» получил свое второе название — кабель «с денежкой».
— В отличие от изоляционной в городе имелся большой запас этой бумаги, — сообщил «Известиям» заведующий кафедрой безопасности жизнедеятельности СПбГЭТУ «ЛЭТИ» Владимир Павлов. — Она была пропитана слюдой в сочетании с канифолью.
Фото: ИЗВЕСТИЯ
Первая полоса газеты «Известия» от 19 января 1943 года
Через несколько месяцев после снятия блокады, в мае 1943 года, сотрудники «Ленэнерго» построили новую высоковольтную линию электропередачи Волхов–Ленинград с переходом через Неву на сваях старого железнодорожного моста.
После полного снятия блокады был смонтирован постоянный, так называемый Шлиссельбургский, переход через Неву.
Как пояснили эксперты, в конце войны весь «кабель жизни» был поднят со дна Ладожского озера. В распоряжении «Известий» оказалась записка (рис. 2, публикуется впервые), в которой указано, что было необходимо для выемки одного кабеля. Отчитываться нужно было за всё, даже за жидкое и кусковое мыло.
Фото: из семейного архива Татьяны Косоуровой, дочери Никодима Туманова
Рис. 2. Список материалов, необходимых для выемки кабеля. 1944 год
Интересно, что кабель оказался настолько крепким, что его использовали повторно, проложив под асфальтом Невского проспекта для электроснабжения. Он служит петербуржцам по сей день.
ЧИТАЙТЕ ТАКЖЕ
Cable — Bilder und Stockfotos
913.825Bilder
- Bilder
- Fotos
- Grafiken
- Vektoren
- Videos
Niedrigster Preis
SignatureBeste Qualität
Durchstöbern Sie 913.
825 cable Stock-Fotografie und Билдер. Одер, такой как Sie nach wire oder server, um noch mehr faszinierende Stock-Bilder zu entdecken. geschäftsmann in büro festzustellen Cordhose — Cable Stock-Photos und BilderGeschäftsmann in Büro festzustellen Cordhose
betondecke mit orangefarbener elektroverkabelung und leuchten mit lüftungskanälen — cable stock-fotos und bilderBetondecke mit Orangefarbener Elektroverkabelung und Leuchten…
noden im kabel 0 bilder tonoten auf 0 bilder auf weiß Kabel — isoliert auf weiß kabelspulen für eine baustelle — stock-fotos und bilderKabelspulen für eine Baustelle
der elektriker verwendet ein multimeter, um die elektrische installer und den stromstrom in einem schaltschrank eines zu testenschen systems. — стоковые фотографии и фотографии кабеляDer Elektriker verwendet ein Multimeter, um die elektrische…
ingenieur, der an stromleitungen im feld arbeitet. — фото и фотографии кабеля Ingenieur, der An Stromleitungen im Feld arbeitet.
Электрические элементы
kabelgebundene aufladung. Ladegerät для гаджетов. ladegerät für das gerät. — фото и фотографии кабеляDie kabelgebundene Aufladung. Ladegerät для гаджетов. Ladegerät für
Kabelgebundenes Laden. Ladegerät для гаджетов. Ladegerät für das Gerät.
Унтерирдисче електрище кабельная инфраструктураустановка. baustelle mit viel kommunikation kabel in rohren geschützt. strom- und hochgeschwindigkeits-internet-netzwerkkabel sind unterirdisch auf der straße vergraben — cable stock-fotos und bilderunterirdische elektrische Kabelinfrastrukturinstallation….
internetkabelverlegung am stadtrand — cable stock-fotos und bilderInternetkabelverlegung am Stadtrand
diverse elektroinstallationen auf der baustelle im loft — стоковые фото и изображения кабеляРазнообразные электроинсталляции на Baustelle im Loft
kupferkabel. realistischer elektrischer mehraderdraht mit farbiger isolierung.
Иллюстрация векторных сетевых кабелей — графика, клипарт, мультфильмы и символыKupferkabel. Realistischer elektrischer Mehraderdraht mit…
digitale kabelsymbole eingestellt. кабель verschiedener typen und zwecke. телекоммуникации, интернет, телефония, линейные символы. linie mit bearbeitbarem strich — кабельный сток-графика, -клипарт, -мультфильмы и -символDigitale Kabelsymbole eingestellt. Kabel verschiedener Typen…
schwarzer draht isoliert auf einem weißenhintergrund abstraktion. — фото и фотографии кабеляschwarzer Draht isoliert auf einem weißen Hintergrund Abstraktion.
daten stream — фото и фото кабелейDaten stream
der elektriker verwendet ein multimeter, um die elektrische инсталляция и den strom der stromleitung zu testen. — фото и фото кабеляDer Elektriker verwendet ein Multimeter, um die elektrische…
nahaufnahme des usb-c-kabelsteckers — кабельные стоковые фото и изображенияnahaufnahme des USB-C-kabelsteckers
абстракционное изображение, 3d-рендеринг — кабельное стоковое фото и изображениеабстрактное изображение, 3D-рендеринг — конструкция кабеля
metallballund Stock-fotos und bilderMetallbalkenkonstruktion und Verdrahtung
kabelbaum Stilllife — Cable Stock-fotos und BilderKabelbaum Stilllife
junger auszubildender konfektioniert komponenten und kabel in einer fabrik im schaltschrank — arbeitsplatzindustrie mit cable junger Auszubildender konfektioniert Komponenten und Kabel in.
..
Eine Reihe von Laptop- und Handy-Ladegeräten, Kabeln und Kopfhörer
kabeltrommeln zur verlegung von Internet-glasfaserkabeln in wohngebieten — cable stock-fotos und bilderKabeltrommeln zur Verlegung von Internet-Glasfaserkabeln in…
digitale datenkommunikation information — glasfaserenkabeln, netkabel.com кабель сток-графика,-клипарт,-мультфильмы и-символDigitale Datenkommunikation entlang Glasfaserkabel,…
Vintage Telefon — кабельные фото и изображенияVintage Telefon
nahaufnahme von einem server netzwerk-panel mit lichtern und kabel — cable stock-fotos und bilderNahaufnahme von einem Сервер Netzwerk-Panel Lichtern und…
Selective Fokus-Nhaaufnahme von Kabeln, die an Server-Netzwerkpanel angeschlossen sind, mit Leuchten, die Aktivität anzeigen.
Фотограф в Einem Geräteraum. Кэнон 5Д Марк II. Die Datei wurde in Photoshop sorgfältig retuschiert, um Staub und unerwünschte Fehler zu beseitigen. Ich habe über 22 Jahre Erfahrung als Fotoretuscheur.
Beschädigtes Kabel an einem Haushaltsgerät. Bügeleisen zum Bügeln
Decenmontierte kassettenklimageräte mit anderen teilen des lüftungssystems (rohre, kabel und lüftungsöffnungen), die sich in der geschäftshalle mit hängeleuchten und anderen konstruktionsteilen befinden. — фото и фото кабеляDeckenmontierte Kassettenklimageräte mit anderen Teilen des Lüftun
elektrischer kurzschluss — cable stock-fotos und bilderElektrischer Kurzschluss
große menge an verworrenem schwarzem kabel, chaos, verwirrung — cable stock-fotos und bilderGroße Menge an verworrenem schwarzem Kabel, Chaos, Verwirrung
Große Menge an verworrenem schwarzem Kabel auf einem rostigen Wandhintergrund.
Exzess und Verwirrung.
Seilzüge
реалистичный детализированный трехмерный набор из стали. вектор — кабельный сток-графика, -клипарт, -мультфильмы и -символРеалистичная деталь 3D Verschieden Stahlseil Set. Vektor
Реалистичные детализированные трехмерные изображения с увеличенным стальным набором. Vektorillustration von Толстая и тонкая металл Хозер Oder Kabel
Hübsche Junge Bauarbeiter Mit Kommerzieller Kleinbus auf Den Hintergrund — кабельный фондовый и брус серверная стойка-nahaufnahme. реченцентр. — стоковые фотографии и фотографии кабеляСерверная стойка-Nahaufnahme. Реченцентр.
Серверная стойка-Nahaufnahme. Реченцентр. 3D-рендеринг
сетевой абстрактный маршрут лабиринта U-Bahn Kreuzung Hintergrundmuster — кабельная графика, клипарт, мультфильмы и символыNetworking Abstract Maze Route U-Bahn Kreuzung Hintergrundmuster
Netzwerktechnologie Leiterplatte abstrakte Verbindung Hintergrundmuster.
Informationen-Technologie-high-Speed-Verbindung
stromübertragungstürme mit rot leuchtenden drähten — cable stock-fotos und bilderStromübertragungstürme mit rot leuchtenden Drähten
rohrleitung und ventil in der heizungstechnik — cable stock-fotos und bilderRohrleitung und Ventil in der Heizungstechnik
380.000 volt stromübertragungsleitung — cable stock-fotos und380.000 Volt Stromübertragungsleitung
verschiedene ladekabel mit mobiltelefonen — кабель фото и фотоVerschiedene Ladekabel mit Mobiltelefonen
stromstecker und -ausgang, einoder ausstecken des netzkabels — cable stock-grafiken, -clipart, -cartoons und -symbole Векторная иллюстрация символ люль-флаш. netzwerk-verbindung, computer-kabel, kabel spule, datenübertragung. anzeichen für elektronik-shop, internet-dienste. Solide Silhouette Pixel Perfekt 64 x 640002 LWL-flache Glyphe Symbole. Netzwerk-Verbindung, Computer-Kabel,.
.. Волоконно-оптические абстрактные технологии — фото и изображения кабелейВолоконно-оптические абстрактные технологии Hintergrund
Инженер-электрик тестирует электрические установки и чертежи для релейно-защитной системы. anpassung des Automaticisierungs- und steuerungsschemas elektrischer geräte. — Кабельные фотографии и сборкаElektriker-Ingenieur testet elektrische Installationen und Drähte
bei dem feuer elektrische drahtstecker receptacle wand-trennwand, elektrische kurzschlussausfall, der in stromdraht verbrannt — Cable Stock-fotos und BilderBei dem Feuer elektrische Drahtstecker Receptacle Wand-Trennwand,
usb-kabelleitung und solides symbol, smartphone-ausstattungskonzept, draht für datenübertragungszeichen auf weißemhintergrund, usb-kabel zum aufladen smartphone-icon im umriss-stil. векторграфикен. — кабельный рисунок, -клипарт, -мультфильмы и -символUSB-кабель и твердый символ, Smartphone-Ausstattungskonzep
USB-кабель и твердый символ, Smartphone-Ausstattungskonzept, Kabel für Datenübertragungsschild auf weißem Hintergrund, USB Aufladen zum Смартфон-Символы в Umrissstil.
Векторграфик
Kabel Schlangenhaut. Schwarze geflochtene Drähte im Bundle auf…
Schwarzes Kabel mit Schlangenhaut. Schwarze geflochtene Drähte im Bündel auf schwarzem Hintergrund. Гефлохтене Шлаухе. Schutz der Datenleitung. Draht Flammhemmendes Nylonrohr
die eu schlägt eine standardisierung der ladekabel für mobiltelefone nach dem usb-c-standard vor. — стоковые фотографии и фотографии кабеляDie EU schlägt eine Standardisierung der Ladekabel für…
Einbau von gelben steckdosen mit kabel — cable stock-fotos und bilderEinbau von gelben Steckdosen mit Kabel
Einbau von gelben Steckdosen mit Kabel.
Аудио-разъем гитары с черным кабелем, изолированным на белом фоне — кабельное фото и изображение Аудио-разъем гитары с черным кабелем, изолированным на белом.
..
Verlegung des Kabels für Highspeed-Internet
поле для ветряной турбины — фото и сборка кабеляполе для ветряной турбины
стеклянный кабель — фото и сборка кабелястекловолокно
стекдозе и стекер ausgestectt. — кабельная графика, -клипарт, -мультфильмы и -символSteckdose und Stecker ausgesteckt.
abstrakte verdrehungsdrähte — кабель фото и фотографииabstrakte verdrehungsdrähte
hand halten ein einfaches weißes usb type c удобный смартфон соединяет кабель, цифровую датунüбертрагунг, aufladen, stromkonzept, telefonzubehör. usb-c-kabelstecker enddetail, Makro, Extreme nahaufnahme — стоковые фотографии и изображения кабелейHand halten ein einfaches weißes USB Typ C Handy Smartphone…
Netzwerk-kabel und hub-nahaufnahme — stock-fotos und bilderNetzwerk-Kabel und Hub-Nahaufnahme
Netzwerkkabel und Hub im Datentransport
lkw -hintergrund — фото и сборка кабеляLKW mit Riemenscheiben-Transport-Hintergrund
bündel von ethernet-netzwerksteckern isoliert auf weiß — запас кабеля и фотографияBündel von Ethernet-Netzwerksteckern isoliert auf weiß
Декоративные флажки для флажков, векторные объекты — кабель, графика, клипарт, -мультфильмы и -символы Декоративные фляги для фляг, векторные объекты Realistischer Artikel auf Weiß.
Rustikale Möbel für Outdoor-Festival isolierte moderne Cartoon-Stil Illustration for Grafikdesign und Animation
Бесплатные фотографии и картинки кабеля
Связанные изображения из iStock | Сохрани теперь
кабель сеть кошка5
Сетевой кабель
отражение Размышления зеркало
Кабель 4
отражение Размышления зеркало
Кабель 5
отражение Размышления зеркало
Кабель 1
отражение Размышления зеркало
Кабель 2
кабель сеть сеть
Сетевой кабель 1
USB USB кабель
USB-кабель
сила кабель материнская плата
Силовой кабель
кабель волокно оптический
Катушка оптоволоконного кабеля
сеть компьютеры кошка
Кабель категории 5
кабель сервер центр
Кабель
сахар буханка кабель
Канатная дорога Сахарная голова
видео кабель затыкать
Видеокабель
USB компьютер кабель
USB-кабель — черный
кабель Орденадор компьютер
Кабель
люди виды деятельности электричество
КАБЕЛЬНИК
сеть кабель компьютер
Сетевой кабель
Кабель инструмент Музыка
Инструментальный кабель
вагон фуникулера катушка свернутый
Кабель канатной дороги
кабель автомобиль сосульки
Канатная дорога
Ethernet маршрутизатор компьютер
Ethernet-кабель I
Ethernet маршрутизатор компьютер
Ethernet-кабель II
интренет лан Ethernet
Сетевой кабель 1
провод пересекся провод
Кабель
кабель провод проводной
USB-кабель
USB кабель бизнес
USB-кабель
кабель электрический товар
Кабель
Ethernet Кабель Модем
Наконечник кабеля Ethernet
коммуникация технологии зеленый
Кабельный друг
кабель автомобиль дневное время
Канатная дорога
экранированный кабель сломанный
Обрыв кабеля 1
кабель синий штырь
Кабель
кабель параллельно принтер
Кабель для ПК
кабель автомобиль очищение
Канатная дорога
Легкий Технологии компьютер
Свет технологий
кабель модем модем
Кабельный модем
USB кабель компьютер
USB-кабель
Аудио кабель подпруга
Аудиокабель
беседовать панк эмо
Сердечный кабель
видео кабель затыкать
Телевизионный кабель
кабель объект Телефон
Кабель
USB компьютер кабель
USB-кабель — прозрачный
новый зеландия кабель
Веллингтон-Сити — Канатная дорога
провод кабель аудио
Аудиокабель
кабель дорожка канал
Кабель
провод кабель организовать
Безумный кабель
кабель звук Музыка
Смесительный кабель
видео кабель адаптер
Видеокабель
лыжи зима снег
В канатной дороге
интренет лан Ethernet
Сетевой кабель 10
провод провода цвет
Провода 1 1
кошка5 кошка6 выключатель
CAT6 и гигабитный коммутатор
кабель автомобиль сан
Канатная дорога
Гарнитура клавиатура ручка
Ваш звонок в очереди
кабель автомобиль парк
Канатная дорога 3
аудио видео кабель
Кабельные вилки
Проволока кабель синий
Провода
провода провод FireWire
Провода в моей руке
кабель звук студия
Звуковые кабели
сериал кабель зеленый
Последовательный кабель
Связанные изображения из iStock | Сохрани теперь
Фотография Джеффа Кейбла | Фототуры и мастер-классы
Если вы хотите путешествовать по миру и возвращаться домой с потрясающими фотографиями и получать от этого массу удовольствия, присоединяйтесь к нам в одном из наших захватывающих фототуров. Если вы видели какие-либо из моих фотопрезентаций, то знаете, что я люблю преподавать фотографию и всегда делаю процесс обучения интересным. Неважно, новичок вы в фотографии или опытный профессионал, мы позаботимся о том, чтобы вы получили потрясающие фотографии и отлично провели время. Приходите и присоединяйтесь к нам, чтобы получить удивительные впечатления не только через объектив, но и через ваши глаза. В отличие от многих других фототуров, мои туры включают большую часть стоимости авиабилетов, еды, напитков и почти всего остального. А мое спонсорское соглашение с Canon позволяет мне даже БЕСПЛАТНО брать напрокат камеры и объективы! Я лично преподаю во время каждого тура и делюсь своей любовью и страстью к фотографии с каждым участником.
|
Мы путешествуем по миру, чтобы фотографировать лучшее, что может предложить мир: от наблюдения за дикими животными на африканском сафари до знакомства с культурой Коста-Рики… и многого другого.
И многие люди спрашивают меня, могут ли они пойти со мной, даже если они не снимают на камеру Canon, и отвечают однозначно «да». Неважно, какую камеру вы используете, важно, что вы с ней делаете! Вы можете увидеть много отзывов от участников прошлых семинаров внизу этой страницы.
стран. Мы также будем наслаждаться уличной фотографией в некоторых крупных городах и небольших деревнях северного Вьетнама и не только.
Эта поездка включает в себя авиаперелет внутри страны, все питание, вино к ужину и вечерние занятия со мной.
И мы останавливаемся в удивительных местах в этой поездке. Здесь нет грубости!
Долина реки Сочи, озеро Блед, причудливая столица Любляна и ее окрестности являются ключевыми местами для нас, чтобы запечатлеть эпические образы и испытать лучшее, что может предложить Словения.
Эта поездка включает в себя авиаперелет внутри страны, все питание, вино к ужину и вечерние занятия со мной. Мы остановимся на новом курорте Ботаника со всеми новыми номерами, рестораном, бассейном и многим другим.
Если вы хотите присоединиться ко мне, нажмите на ссылку, прежде чем для получения дополнительной информации.
