Что такое кабель ВВГнг-FRLS и его основные характеристики

Кабель ВВГнг-FRLS — это силовой кабель с медными жилами, изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности. Основные характеристики кабеля ВВГнг-FRLS:

Не распространяет горение при групповой прокладке
Имеет пониженное дымо- и газовыделение при горении
Огнестойкий — способен работать в условиях пожара
Рабочее напряжение — 0,66 или 1 кВ
Количество жил — от 1 до 5
Сечение жил — от 1,5 до 240 мм²
Температура эксплуатации от -50°С до +50°С
Срок службы — 30 лет

Благодаря своим характеристикам кабель ВВГнг-FRLS широко применяется в системах противопожарной защиты, аварийного электроснабжения и других ответственных цепях.

Расшифровка маркировки кабеля ВВГнг-FRLS

Маркировка ВВГнг-FRLS содержит информацию об основных характеристиках кабеля:

В — изоляция из ПВХ пластиката
В — оболочка из ПВХ пластиката
Г — отсутствие защитного покрова
нг — не распространяет горение при групповой прокладке
FR — огнестойкий (Fire Resistant)
LS — низкое дымо- и газовыделение (Low Smoke)

После обозначения типа кабеля указывается количество и сечение жил. Например, ВВГнг-FRLS 5х16 — это кабель с 5 жилами сечением 16 мм² каждая.

Особенности конструкции кабеля ВВГнг-FRLS

Конструкция кабеля ВВГнг-FRLS имеет следующие особенности:

Медные токопроводящие жилы
Термический барьер из слюдосодержащих лент
Изоляция жил из ПВХ пластиката пониженной пожароопасности
Внутренняя оболочка из ПВХ пластиката пониженной пожароопасности

Наружная оболочка из ПВХ пластиката пониженной пожароопасности

Термический барьер обеспечивает огнестойкость кабеля, а специальные ПВХ композиции — его пониженную пожарную опасность.

Область применения кабеля ВВГнг-FRLS

Кабель ВВГнг-FRLS применяется в следующих областях:

Системы противопожарной защиты
Аварийное электроснабжение
Питание оборудования, которое должно сохранять работоспособность при пожаре
Системы оповещения и управления эвакуацией
Системы дымоудаления
Системы пожарной сигнализации
Другие ответственные цепи зданий и сооружений

Кабель ВВГнг-FRLS может прокладываться в кабельных сооружениях, производственных помещениях, общественных и жилых зданиях.

Преимущества применения кабеля ВВГнг-FRLS

Основные преимущества применения кабеля ВВГнг-FRLS:

Повышенная пожарная безопасность

Огнестойкость до 180 минут
Низкое дымовыделение при горении
Возможность групповой прокладки
Широкий температурный диапазон эксплуатации
Длительный срок службы
Устойчивость к воздействию влаги

Благодаря этим свойствам кабель ВВГнг-FRLS обеспечивает высокую надежность и безопасность электроснабжения ответственных потребителей.

Как правильно выбрать сечение кабеля ВВГнг-FRLS

При выборе сечения кабеля ВВГнг-FRLS необходимо учитывать следующие факторы:

Рабочий ток нагрузки
Допустимый длительный ток для кабеля
Потери напряжения в линии
Условия прокладки кабеля
Требования нормативных документов

Сечение жил выбирается по длительно допустимому току с учетом поправочных коэффициентов на условия прокладки. Также проверяется соответствие выбранного сечения требованиям по потерям напряжения.

Технические характеристики кабеля ВВГнг-FRLS

Основные технические характеристики кабеля ВВГнг-FRLS:

Номинальное напряжение: 0,66 или 1 кВ
Число жил: от 1 до 5
Сечение жил: от 1,5 до 240 мм²
Диапазон рабочих температур: от -50°С до +50°С
Минимальная температура прокладки: -15°С
Минимальный радиус изгиба: 7,5 наружных диаметров кабеля
Срок службы: не менее 30 лет

Кабель устойчив к воздействию пониженной влажности до 98% при температуре до +35°С. Огнестойкость кабеля составляет не менее 180 минут.

Требования к монтажу и эксплуатации кабеля ВВГнг-FRLS

При монтаже и эксплуатации кабеля ВВГнг-FRLS необходимо соблюдать следующие требования:

Прокладка при температуре не ниже -15°С
Минимальный радиус изгиба не менее 7,5 диаметров кабеля

Защита от механических повреждений
Соблюдение допустимых токовых нагрузок
Применение кабельных муфт, соответствующих типу кабеля
Периодический осмотр состояния кабельной линии

При соблюдении требований к монтажу и эксплуатации кабель ВВГнг-FRLS обеспечивает длительную и надежную работу в течение всего срока службы.

FRLS: огнейстойкие и малодымные кабели

Мы продолжаем изучать пожарные характеристики кабелей, и для чего они нужны. В прошлый раз мы разобрались с понятием самозатухания кабеля. Теперь я предлагаю вам поговорить о понятии огнестойкости и малодымности кабеля и так знакомой нам по названиям российских кабелей аббревиатуре – FRLS.

Что же означает аббревиатура FRLS? FR – Fire resistance (огнестойкий), LS – Low Smoke (малодымный).

На первый взгляд можно подумать, что слово «огнестойкий» говорит о том, что такой кабель в огне не горит и в воде не тонет. На самом деле, это не совсем так и кабель FRLS устроен немного хитрее. Его медные жилы сначала изолируются специальным огнеупорным материалом на основе слюды или стеклоткани, а потом уже пластикатом, как в обычных кабелях. Таким образом, конструкция кабеля будет такой: медь, огнеупорный слой, изоляция жилы и далее уже обычные элементы, такие как экран, оболочка и т. д.

В итоге, расчёт идёт на то, чтобы, в случае возгорания в непосредственной близости кабеля, вся изоляция и оболочка сгорела, а огнеупорный слой продолжал изолировать жилы. Это нужно для того, чтобы могли работать пожарные насосы или вентиляторы удаления дыма или другое оборудование, которое предназначено для непосредственной работы в условиях пожара.

Кроме пожарных систем, для другого применения такой кабель бесполезен, так как после сгорания всей изоляции и оболочки и других неметаллических элементов кабеля его всё равно требуется менять.

Как мы знаем из физики, гореть может практически всё, вопрос только в температуре и в длительности контакта с источником теплового излучения, то есть, в нашем случае, с пламенем. На огнестойкость кабели испытывают всегда огнём с одной и той же температурой – 750 градусов. Так как, когда температура пожара переваливает за это значение, как правило, системы пожаротушения уже бессильны что-либо сделать и требовать от кабеля, что бы он сохранял работоспособность при температуре выше 750 градусов уже бессмысленно

Соответственно, параметр огнестойкости кабеля можно разделить на несколько категорий – пределов огнестойкости (ПО), по времени воздействия пламени, а именно:

ПО1 – 180 мин. воздействия пламени (FE180 – европейское обозначение)
ПО2 – 150 мин. воздействия пламени (FE150 – европейское обозначение)
ПО3 – 120 мин
. воздействия пламени (FE120 – европейское обозначение)
ПО4 – 90 мин. воздействия пламени (FE90 – европейское обозначение)
ПО5 – 60 мин. воздействия пламени (FE60 – европейское обозначение)
ПО6 – 45 мин. воздействия пламени (FE45 – европейское обозначение)
ПО7 – 30 мин. воздействия пламени (FE30 – европейское обозначение)

Таким образом, если вы видите кабель с названием, например N2XH-FE 180, это означает, что данный кабель должен сохранить свою работоспособность в случае пожара в течение 180 минут прямого воздействия пламени и передавать сигналы или электрическую энергию в течение всего этого времени в штатном режиме.

Исходя из всего вышесказанного, можно сделать вывод, что огнестойкие кабели нужны далеко не везде, и они не спасут вас от непредвиденных расходов на перекладку кабельных линий после пожара, так как они точь в точь, как и обычные провода приходят в негодность после прямого контакта с огнём. Зато их стоимость будет значительно выше, чем у обычных не огнестойких кабелей.

А как же быть с индексом LS – Low Smoke? Когда нам необходимо потратиться на такой кабель, а когда, наоборот, в этом нет никакого смысла? Давайте разбираться.

Low Smoke в переводе с английского дословно означает «мало дыма». Это говорит о том, что данный кабель при горении выделяет дымовые газы незначительной плотности.

«Незначительная плотность» — довольно неопределённое понятие. Что же это значит? Плотность дымовых газов измеряют по тому, насколько выделяемый дым пропускает свет. Например, по европейским стандартам при горении кабеля с индексом LS снижение светопроницаемости должно происходить не более чем на 40%.

По Российским – не более чем на 50%. То есть индекс LS в Европе включает в себя более жёсткие испытания, чем в России.

А зачем вообще нужна такая характеристика как малодымность? Дело в том, что образование дыма влечёт за собой два главных и очень негативных последствия, а именно:

Ухудшение видимости в случае воспламенения, которое мешает людям быстро покинуть место образования пожара, а пожарным в свою очередь искать и спасать людей оказавшихся в огненной ловушке, а так же ликвидировать очаг возгорания.
Отравление угарным газом (окисью углерода).

Кабели с индексом LS способны значительно снизить эти последствия.

В каких же случаях необходимо выбирать кабели с индексом LS? По правилам такие кабели обязательны к прокладке во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях, то есть в условиях, где отсутствует необходимое для удаления дыма проветривание.

При открытой прокладке, например на улице или на крыше здания, кабели с таким индексом вовсе не обязательны.

Данный параметр является очень важным при выборе кабеля, и необходимо всегда помнить про него при проектировании кабельных линий, что бы избежать крайне неприятных последствий и максимально обезопасить жизни людей.

Материал был полезен? Расскажите о нем в социальных сетях или поделитесь с информацией коллегами!

Кабель ВВГнг-FRLS — 0,66/1 кВ

Кабель ВВГнг-FRLS — 0,66/1 кВ | расшифровка, характеристики и все сечения

Коды ОКП:

353371

Таблица сечений кабеля ВВГнг-FRLS — 0,66/1кВ (мм²)

ВВГнг-FRLS 1х1,5
ВВГнг-FRLS 1х2,5
ВВГнг-FRLS 1х4
ВВГнг-FRLS 1х6
ВВГнг-FRLS 1х10
ВВГнг-FRLS 1х16
ВВГнг-FRLS 1х25
ВВГнг-FRLS 1х35
ВВГнг-FRLS 1х50
ВВГнг-FRLS 1х70
ВВГнг-FRLS 1х95
ВВГнг-FRLS 1х120
ВВГнг-FRLS 1х150
ВВГнг-FRLS 1х185
ВВГнг-FRLS 1х240
ВВГнг-FRLS 1х300
ВВГнг-FRLS 1х400

ВВГнг-FRLS 2х1,5
ВВГнг-FRLS 2х2,5
ВВГнг-FRLS 2х4
ВВГнг-FRLS 2х6
ВВГнг-FRLS 2х10
ВВГнг-FRLS 2х16
ВВГнг-FRLS 2х25
ВВГнг-FRLS 2х35
ВВГнг-FRLS 2х50
ВВГнг-FRLS 2х70
ВВГнг-FRLS 2х95
ВВГнг-FRLS 2х120
ВВГнг-FRLS 2х150
ВВГнг-FRLS 2х185
ВВГнг-FRLS 2х240
ВВГнг-FRLS 2х300
ВВГнг-FRLS 2х400

ВВГнг-FRLS 3х1,5
ВВГнг-FRLS 3х2,5
ВВГнг-FRLS 3х4
ВВГнг-FRLS 3х6
ВВГнг-FRLS 3х10
ВВГнг-FRLS 3х16
ВВГнг-FRLS 3х25
ВВГнг-FRLS 3х35
ВВГнг-FRLS 3х50
ВВГнг-FRLS 3х70
ВВГнг-FRLS 3х95
ВВГнг-FRLS 3х120
ВВГнг-FRLS 3х150
ВВГнг-FRLS 3х185
ВВГнг-FRLS 3х240
ВВГнг-FRLS 3х300
ВВГнг-FRLS 3х400

ВВГнг-FRLS 3х2,5+1х1,5
ВВГнг-FRLS 3х4+1х2,5
ВВГнг-FRLS 3х6+1х4
ВВГнг-FRLS 3х10+1х6
ВВГнг-FRLS 3х16+1х10
ВВГнг-FRLS 3х25+1х16
ВВГнг-FRLS 3х35+1х16
ВВГнг-FRLS 3х50+1х25
ВВГнг-FRLS 3х70+1х25
ВВГнг-FRLS 3х95+1х50
ВВГнг-FRLS 3х120+1х70
ВВГнг-FRLS 3х150+1х70
ВВГнг-FRLS 3х185+1х95
ВВГнг-FRLS 3х240+1х120
ВВГнг-FRLS 4х1,5
ВВГнг-FRLS 4х2,5
ВВГнг-FRLS 4х4

ВВГнг-FRLS 4х6
ВВГнг-FRLS 4х10
ВВГнг-FRLS 4х16
ВВГнг-FRLS 4х25
ВВГнг-FRLS 4х35
ВВГнг-FRLS 4х50
ВВГнг-FRLS 4х70
ВВГнг-FRLS 4х95
ВВГнг-FRLS 4х120
ВВГнг-FRLS 4х150
ВВГнг-FRLS 4х185
ВВГнг-FRLS 4х240
ВВГнг-FRLS 4х300
ВВГнг-FRLS 4х400
ВВГнг-FRLS 5х1,5
ВВГнг-FRLS 5х2,5
ВВГнг-FRLS 5х4

ВВГнг-FRLS 5х6
ВВГнг-FRLS 5х10
ВВГнг-FRLS 5х16
ВВГнг-FRLS 5х25
ВВГнг-FRLS 5х35
ВВГнг-FRLS 5х50
ВВГнг-FRLS 5х70
ВВГнг-FRLS 5х95
ВВГнг-FRLS 5х120
ВВГнг-FRLS 5х150
ВВГнг-FRLS 5х185
ВВГнг-FRLS 5х240
ВВГнг-FRLS 5х300
ВВГнг-FRLS 5х400

Конструкция кабеля ВВГнг-FRLS — 0,66/1кВ

Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
Термический барьер – обмотка из двух слюдосодержащих лент.
Изоляция – из поливинилхлоридного пластиката пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).
Скрутка – изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены. Кабели должны иметь все жилы одинакового сечения. Допускается изготовление четырехжильных кабелей с одной жилой меньшего сечения (жилой заземления или нулевой). Поверх скрученных секторных жил допускается наложение одной или двух скрепляющих пластмассовых лент шириной не менее 10 мм с зазором, превышающим ширину ленты.
Внутренняя оболочка – из ПВХ пластиката пониженной пожароопасности.
Наружная оболочка – из поливинилхлоридного пластиката пониженной пожароопасности.

Расшифровка кабеля ВВГнг-FRLS — 0,66/1кВ

Х1 Х2*Х3-Х4 Х5

Х1 – отсутствие буквы А в начале говорит о том, что кабель с медной жилой. Двойная буква В – ПВХ изоляция жилы и покрова. Буква Г в конце обозначения указывает на отсутствие защитного покрова. Сочетание нг означает, что оболочка кабеля сделана из ПВХ пластиката пониженной горючести. Индекс FR означает огнестойкость Fire Resistance. Индекс LS — означает низкое дымо- и газовыделение Low Smoke.
Х2 — количество жил.
Х3 — площадь поперечного сечения жилы.
Х4 — рабочее напряжение.
Х5 — ГОСТ или ТУ.

Например: ВВГнг-FRLS 4х16-1кВ Техническое Условие завода производителя

Применение кабеля ВВГнг-FRLS — 0,66/1кВ

Кабели предназначены для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 1000 В частотой до 100 Гц или постоянном напряжении 1 кВ. Для общепромышленного применения и на атомных станциях (АС) вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97 (ПН АЭ Г–01-011) при поставках на внутренний рынок и на экспорт, в том числе в страны с тропическим климатом. Кабели предназначены для прокладки в кабельных сооружениях и помещениях, в том числе во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В-1. Кабели не распространяют горение при прокладке в пучках. Классификационное обозначение пожарной опасности в соответствии с НПБ 248-П1.1.2.2. Кабели предназначены для групповой прокладки.

Технические характеристики кабеля ВВГнг-FRLS — 0,66/1кВ

Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69
Диапазон температур эксплуатации	от -50°С до +50°С
Относительная влажность воздуха при температуре до +35°С	до 98%
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже	-15°С
Минимальный радиус изгиба при прокладке:
-кабелей одножильных	10 наружных диаметров
-кабелей многожильных	7. 5 наружных диаметров
Длительно допустимая температура нагрева жил кабелей при эксплуатации	+70°С
Максимально допустимая температура нагрева жил при токах короткого замыкания	+90°С
Продолжительность короткого замыкания не должна превышать	4 с
Максимально допустимая температура нагрева жил при токах короткого замыкания	+250°С
Продолжительность работы кабелей в аварийном режиме не должна быть более 8 часов в сутки, ноне более 1000 часов за срок службы.
Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании	+400°С
Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 50%
Огнестойкость кабелей	не менее 180 минут
Строительная длина кабелей для сечений основных жил:
-1,5÷16 мм²	450 м
-25÷70 мм²	300 м
-95 мм² и выше	200 м
Срок службы	30 лет
Гарантийный срок эксплуатации	5 лет с даты ввода кабелей в эксплуатацию

Авторизация Регистрация Забыли пароль?

Single Core — Кабели питания и управления — Кабели и провода

Toggle Nav

Сравнение товаров

В нашей группе продуктов одиночных жил вы найдете согласованные и сертифицированные, не содержащие галогенов и экранированные одиночные жилы для оптимальной защиты от ЭМС. Одножильные кабели представляют собой не экранированные кабели, а отдельные изолированные жилы без какой-либо дополнительной оболочки. Одножильные жилы LAPP подходят для широкого спектра применений, таких как электропроводка в шкафах управления и электропроводка электрических сборок и распределительных щитов.

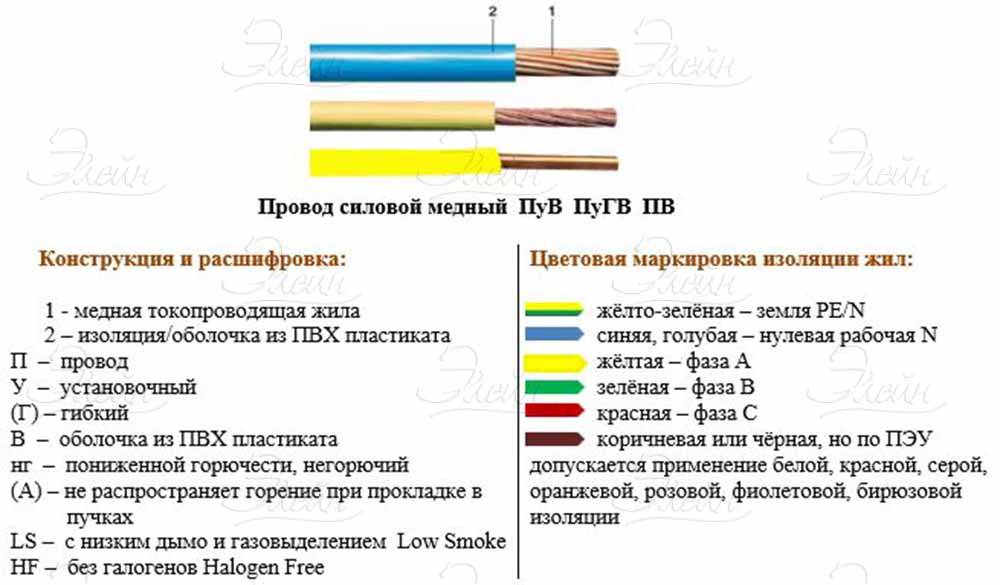

Что такое одноядерные?

Одножильный относится к просто одиночной жиле, то есть проводнику с пластиковой изоляцией без внешней оболочки. Одиночные жилы считаются важными компонентами для проводки электронных узлов в машинах, устройствах и шкафах управления. Одиночные жилы также известны как основные линии , установочные провода, провода звонка, провода подключения, провода управления es или провода .

Кстати: одножильные кабели, одножильные линии, одножильные линии или одножильные кабели имеют оболочку и поэтому не считаются одножильными.

В этом руководстве вы узнаете, чем отличаются одиночные ядра LAPP, где они используются и какие ключевые вопросы часто задают.

Специальные морозостойкие и термостойкие одножильные жилы для повышенных температур окружающей среды (от -195°C до +700°C) можно найти в разделе «Термостойкие кабели».

→ Переключиться на ÖLFLEX® HEAT

Почему отдельные ядра не нуждаются в оболочке?

Внешняя оболочка кабеля или линии представляет собой закрытую оболочку, которая защищает находящиеся под ней компоненты от повреждения или других внешних воздействий. Повреждения могут быть вызваны чрезмерными механическими нагрузками, такими как истирание, удары, давление или изгиб, или значительными химическими воздействиями, такими как кислоты, щелочи или масла. Термические воздействия, такие как холод и тепло, а также физические воздействия, такие как УФ-излучение, также не должны оказывать отрицательного влияния на электропроводность кабелей.

Отдельные ядра, закрепленные в защищенных средах и впоследствии не перемещаемые, обычно не подвергаются этим воздействиям. В результате они также могут обходиться без занимающей много места внешней оболочки.

Где используются одинарные жилы?

Одиночные жилы обычно используются для электроустановок в зданиях и на промышленных предприятиях. Они используются в качестве питающих и отводящих линий для шкафов управления, для проводки цепей внутри машин и для подключения осветительных приборов и систем сигнализации.

Если соблюдение требований противопожарной защиты является ключевым фактором при прокладке кабелей, следует выбирать материалы, не содержащие галогенов, которые выделяют как можно меньше токсичных паров в случае пожара. Если прокладка кабеля осуществляется за пределами Европы, необходимо обратить внимание на соответствующую сертификацию продукта для области применения (например, UL, CSA).

Большинство одиночных жил должны , а не использоваться вне закрытой системы, такой как шкаф управления или кабельный канал без дополнительной защиты (например, пустая труба или защитный кабельный канал). Они также подходят для стационарной установки на штукатурку или под нее. Одножильные зелено-желтые допускается прокладывать непосредственно на кабельных лотках, в каналах и желобах, но только как линии уравнивания потенциалов с функцией защитного проводника.

Ищете одножильные кабели, которые можно гибко перемещать?

→ Переход на очень гибкие одножильные кабели

В чем разница между одноядерными процессорами?

Одножильные жилы LAPP отличаются

различными материалами изоляции жил,
допустимый диапазон температур,
сертификатов для разных регионов,
их допустимое номинальное напряжение, а также
их тип упаковки.

Несколько одиночных жил также экранированы ( LiYCY и Li2YCY ).

Изоляция жил

Наиболее часто используемым изоляционным материалом для одиночных жил является ПВХ. С другой стороны, более стойкие типы изоляции из полиолефина, силикона или стекловолокна используются, когда отдельные жилы должны выдерживать более высокие диапазоны температур.

Одиночные жилы часто требуются с изоляционным компаундом, не содержащим галогенов ( без галогенов одиночные жилы). Это связано с тем, что галогены выделяют агрессивные газы в случае пожара. Галогенированные одинарные жилы из ПВХ, например, не допускаются в общественных местах и местах скопления большого количества людей.

Кабели без галогенов – как, что, когда и почему?

Диапазоны температур

Указанный диапазон температур всегда применяется в случае стационарной установки отдельных жил. Допустимый диапазон температур может варьироваться в зависимости от сертификации.

Диапазоны температур, например, для MULTI-STANDARD SC 2.1 :

HAR/IEC: от -40°C до +70°C
UL (AWM): до +105°C
UL (MTW): до +90°C
CSA (TEW): до +105°C

Сертификаты

Маркировка HAR на кабелях и линиях имеет особое значение для перевозки грузов между европейскими странами. Это связано с тем, что там, где национальных стандартов недостаточно, по всей Европе используется гармонизированная маркировка . Целью этого является распространение стандартизированных продуктов на основе стандартизированных конструкций, сборок и критериев испытаний. Знак испытаний означает проверенную безопасность и качество и подтверждает, что одиночная жила не только основана на типовом стандарте, указанном в документе по гармонизации (HD), но также на 100 % технически соответствует типовому стандарту и сертифицирована по типу. соответственно.

Для сборки одноядерных процессоров в Северной Америке необходимо получить сертификат UL или CSA. В зависимости от области применения одножильный кабель должен иметь, например, опознавательный знак UL или знак списка UL .

Примеры:

Например, пломба UL (MTW)  в соответствии со стандартом UL 1063 гласит, что одиночные жилы подходят в качестве проводов m для машинных инструментов .

Уплотнение CSA (TEW) в соответствии с CSA C22.2 № 127 указывает, что одинарная жила подходит для проволока для оборудования из термопласта .

Преимущества многосторонних отдельных ядер ясны:

— Увеличение закупок

— меньше хранения (пространство и затраты)

— Более эффективное управление запасными частями

— Стоимость документации

Номинальное напряжение

В Европе одножильные шкафы управления рассчитаны на классы напряжения 300/500 В или 450/750 В. В зависимости от сертификации одножильных цепей номинальное напряжение, разрешенное для Северной Америки, может значительно отличаться от этого, поскольку могут быть разные классы напряжения. требуется для этой области применения и зависит от соответствующего стандарта.

Информация о номинальном напряжении на примере MULTI-STANDARD SC 2.1 :

HAR/IEC: U ₀ /U: 450/750 В

UL (AWM): U: 600 В

3 UL (MTW): U: 600 В

CSA (TEW): U: 600 В

В случае согласованных типов с маркировкой HAR допустимое номинальное напряжение легко читается:

В чем разница между H05V- К и H07V-K?

H05 = 300/500 В

H07 = 450/750 В

Тип упаковки

Одножильные жилы LAPP доступны в виде кольца (100 м или избыточной длины для наших модулей TRONIC), в бухтах (100 м, 150 м, 250 м). ) или, но только до макс. 6 мм2, также в большой картонной коробке (тип К до 3000 м, тип Е до 9000 м).

Сокращения типов

Основные свойства одиночного сердечника можно найти по сокращению типа. Мы предоставим вам краткую расшифровку на примере H05V-K 1×0,5 YE :

H = Основной тип (гармонизированный тип)

05 = номинальное напряжение (300/500 В)

V = Изолирующий материал (PVC)

99 V = Изоляционный материал (PVC)
999 . K = Тип проводника (тонкопроволочный для стационарной прокладки)
1 = количество жил (1)
0,5 = сечение проводника (0,5 мм ² )
1 2 = изоляция жилы цвет (желтый)
Цвета изоляции жил
Стандартные цвета изоляции жил для одиночных жил: серый, белый, желтый, оранжевый, красный, фиолетовый, синий, зеленый, коричневый, черный, зелено-желтый, темно-синий. Некоторые отдельные жилы маркируются двухцветной спиралью, что позволяет быстро идентифицировать кабель на небольшом пространстве.
Сечение проводника
Одиночные жилы шкафа управления обычно изготавливаются из тонкой луженой медной жилы (согласно VDE 0295 класс 5). Он гибок и поэтому прост в установке. Доступны согласованные одиночные жилы с поперечным сечением от 0,5 мм2 до 240 мм2; одиночный сердечник LiY доступен от 0,14 мм2.
Экранирование
В средах, чувствительных к ЭМС, где необходимо избегать электромагнитных помех на другие компоненты, иногда необходимо также экранировать отдельные жилы. Это включает в себя либо многожильный медный экран, либо обмотку из медного провода.
Экранированные кабели. Почему важна защита от ЭМС?
подходящие аксессуары ниже
Читать меньше
Читать дальше
Посмотреть как Сетка Список
Товары 1-20 из 4141
Сортировать по Популярность наименование товара Артикул № Цена за единицу товара Наличие на складе Установить восходящее направление
Показывать
20 50 100 200 500
на страницу
Поиск по
Варианты покупок
Семейство продуктов
Цена за единицу
Цена за единицу
Тип продукта
Электрические характеристики
Номинальное напряжение
Номинальное напряжение
Испытательное напряжение
Номинальное сечение проводника (мм2)
Номинальное сечение проводника (AWG)
Экранированный
Макс. диаметр жилы
Основной материал изоляции жил
Основной материал внешней оболочки
Характеристики продукта
Тип применения
Температурный, стационарная установка
Огнестойкий
Устойчивый к атмосферным воздействиям
Зона o0003
Устойчивый к химическому устойчивости
без галогенов
8 0003
Без PWIS
Сертификаты и стандарты
CE Маркировка
UKCA отмечен
CUL SERTIDED
UL. сертифицировано
сертифицировано VDE
сертифицировано HAR
класс огнестойкости CPR
плотность дыма CPR
поведение капель CPR
кислотность CPR
расшифровка маркировки, технические характеристики
Содержание
Маркировка Пояснение
Проволочная конструкция
Заявка
Желание сэкономить при подключении различных бытовых приборов или электропроводки часто приводит к весьма печальным последствиям. Возникает вопрос: как обеспечить нормальное и безопасное функционирование системы, но при этом избежать лишних расходов? Кабель ВВГнг LS является одним из лучших вариантов для использования в домашних условиях и пользуется большой популярностью у электриков. Почему?
Расшифровка маркировки
Прежде чем дать описание свойств данного проводника или его технических характеристик, следует разобраться: что именно означает эта аббревиатура и цифры, следующие за ней. Иначе непонятно, какими качествами, например, обладает кабель ВВГнг LS 5х16, и чем он отличается от кабеля ВВГнг LS 5х2,5?
С буквенными обозначениями все довольно просто:
Отсутствие буквы «А» в начале говорит о том, что кабель медный.
Две буквы «В» означают, что обе оболочки, внешняя и внутренняя, изготовлены из поливинилхлорида.
Символ «G» указывает на неизолированный провод. Его нельзя использовать при прокладке под землей или при возможности физического повреждения без дополнительной защиты.
«Ng» — свойство не поддерживает горение, дополнение «LS» указывает на то, что дым при воспламенении будет сведен к минимуму. Аббревиатура «LS» («ЛС») означает «малый дым», то есть «малый дым».
Символов может быть больше, например кабель ВВГнг и фрЛС 3х1,5. Расшифровка в этом случае будет следующая:
Символ «а» указывает на то, что провод можно использовать для групповой прокладки.
Аббревиатура «фр» — наличие дополнительной защиты от возгорания за счет материалов из слюды.
Также может встречаться дополнительная буква «p». Особенностью такого провода является плоское расположение жил в проводе.
Цифры после буквенного кода обозначают количество токопроводящих жил и их поперечное сечение.
Например, кабель ВВГГ ЛС 4х25 имеет 4 жилы сечением 25 мм2 каждая, а кабель ВВГ КПГ и ЛС 3х1,5 — 3 1,5 мм2 каждая, кабель ВВГН ЛС 5х16 — 5 жил с сечением 16 мм2.
Провод конструкции
Провод ВВГ может содержать до 5 токопроводящих жил. В зависимости от характеристик им может быть присвоен первый или второй класс по ГОСТ 22483.
По своей форме жилы бывают секторными или круглыми.
Каждая жила имеет индивидуальную изоляцию из ПВХ. Его толщина должна быть не менее 0,3 мм. Изоляция должна заполнять все промежутки между проводами, не оставляя пустот.
Жилы могут быть выполнены в виде одной проволоки или скручены из нескольких. В последнем случае (это более характерно для секторных проводов) производители могут отказаться от индивидуальной поливинилхлоридной изоляции, закрыв скрутку внахлест слоем термоскрепленной ткани или полиэтилентерефталатных пленок.
Как правило, токопроводящие жилы маркируются разными цветами для удобства при монтажных работах.
Кабель может иметь провода заземления и ноль. Они могут отличаться не только цветом (заземление — желто-зеленый, ноль — синий), но и площадью поперечного сечения. В этом случае он отображается и в маркировке провода, например, ВВГнг ЛС 5х10+1х5(Н).
Размер сечения жил напрямую зависит от предполагаемой нагрузки: чем толще жилы, тем большую силу тока можно будет передать по ней. Соответственно увеличивается и вес провода. Так, километр кабеля (именно в таких единицах рассчитывается вес для данного изделия) ВВГнг ЛС 5х10 потянет 756 кг, а такой же отрезок кабеля ВВГнг ЛС 5х16 будет весить уже 1103 кг. Более точные данные приведены в специальных таблицах.
Этот тип продукта доступен для 660 В и 1000 В при стандартной частоте переменного тока 50 Гц. Провода в этом случае будут отличаться толщиной изоляционных слоев, а значит и диаметром. Так, кабель ВВГнг ЛС 3х2,5 на 660 В имеет номинальный наружный диаметр 9,3 мм, а такой же кабель, но рассчитанный на 1000 В, 10,2 мм.
Применение
Кабель силовой, например, ВВГнг и ЛС 3х1,5, предназначен для прокладки внутри помещений, где предполагается присутствие людей. Этому способствует его способность не поддерживать горение и при нагревании выделять минимальное количество ядовитых веществ. Это могут быть жилые дома, офисы, магазины и так далее.
Прокладка проводов данного типа производится при температуре не ниже -15°С, в противном случае потребуется дополнительный подогрев.
Диапазон рабочих температур кабеля ВВГнг LS от -30°С до +50°С. Провод длительное время не теряет своих свойств, даже если нагревается в процессе эксплуатации до +70°С, и начинает гореть только при +400°С.
При монтаже минимальный радиус изгиба проводника должен быть не менее 7–10 его наружных диаметров.
Ведущими производителями кабелей ВВГнг ЛС в России являются отечественные фирмы:
Москва ЗАО «Москабельмет»;
Санкт-Петербург ЗАО «Севкабель»;
Подольск ЗАО НП НП Подольский кабель;
Смоленск ООО Конкорд.
При соблюдении условий эксплуатации и периодическом осмотре изоляции производители обещают 30-летний срок нормальной эксплуатации кабеля и дают пятилетнюю гарантию с момента монтажа электропроводки.
