Кабель кг расшифровка. Кабель КГ: технические характеристики, применение и особенности гибкого силового кабеля — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое кабель КГ и для чего он используется. Какие технические характеристики имеет гибкий силовой кабель КГ. Где применяется кабель КГ и какие у него есть особенности и модификации. Как правильно выбрать и эксплуатировать кабель КГ.

Содержание

Что представляет собой кабель КГ и его основные характеристики

Кабель КГ — это гибкий силовой кабель, предназначенный для присоединения передвижных механизмов и электроприборов к электросетям. Расшифровка маркировки КГ означает «Кабель Гибкий». Основные технические характеристики кабеля КГ:

Номинальное напряжение: 660 В переменного тока, 1000 В постоянного тока
Количество жил: от 1 до 5
Сечение жил: от 0,75 до 400 мм²
Допустимая температура эксплуатации: от -40°C до +50°C
Минимальный радиус изгиба: 8 диаметров кабеля
Срок службы: 4 года

Благодаря резиновой изоляции и оболочке кабель КГ обладает высокой гибкостью и стойкостью к механическим воздействиям. Это позволяет использовать его в тяжелых условиях эксплуатации.

Конструкция и материалы кабеля КГ

Конструкция кабеля КГ включает следующие основные элементы:

Токопроводящая жила — скрученные медные проволоки
Изоляция жил — резиновая композиция
Разделительный слой — синтетическая пленка
Оболочка — резиновая композиция

Токопроводящие жилы выполнены из медных проволок 5 класса гибкости. Это обеспечивает высокую гибкость кабеля. Для изоляции и оболочки применяются специальные резиновые смеси на основе синтетического каучука. Они обладают хорошими механическими и электроизоляционными свойствами.

Основные области применения кабеля КГ

Благодаря своим характеристикам кабель КГ широко применяется в следующих областях:

Подключение передвижного электрооборудования и механизмов
Присоединение сварочных аппаратов
Питание строительного электроинструмента
Подключение электродвигателей

Прокладка временных силовых линий
Изготовление удлинителей и переносок

Кабель КГ особенно востребован там, где требуется высокая гибкость и стойкость к механическим нагрузкам — в горнодобывающей промышленности, строительстве, на подъемно-транспортном оборудовании.

Основные модификации кабеля КГ

Помимо стандартного исполнения КГ существуют следующие модификации этого кабеля:

КГ-ХЛ — для холодного климата, рабочая температура до -60°C
КГ-Т — тропическое исполнение, устойчив к плесени
КГН — с негорючей изоляцией и оболочкой
КГЭ — экранированный кабель
КГВВ — с ПВХ изоляцией и оболочкой

Выбор конкретной модификации зависит от условий эксплуатации кабеля. Например, КГ-ХЛ подойдет для регионов с суровым климатом, а КГН — для пожароопасных помещений.

Преимущества и недостатки кабеля КГ

Основными достоинствами кабеля КГ являются:

Высокая гибкость и эластичность
Стойкость к механическим воздействиям
Влагостойкость (до 100% влажности)
Широкий температурный диапазон эксплуатации
Маслостойкость

К недостаткам можно отнести:

Относительно небольшой срок службы (4 года)
Нельзя прокладывать в земле
Высокая стоимость по сравнению с ПВХ кабелями

При правильном применении преимущества кабеля КГ значительно перевешивают его недостатки в областях, где требуется повышенная гибкость и надежность.

Правила выбора и эксплуатации кабеля КГ

При выборе кабеля КГ следует учитывать следующие факторы:

Требуемое сечение жил исходя из мощности нагрузки
Количество жил (одно-, трех- или пятижильный кабель)
Условия эксплуатации (температура, влажность)
Механические нагрузки на кабель

Основные правила эксплуатации кабеля КГ:

Соблюдать допустимый радиус изгиба
Не превышать допустимые токовые нагрузки
Избегать длительного воздействия прямых солнечных лучей
Не прокладывать кабель в земле без дополнительной защиты
Периодически проверять состояние изоляции и оболочки

При соблюдении этих правил кабель КГ обеспечит надежную и безопасную эксплуатацию подключенного оборудования.

Сравнение кабеля КГ с другими типами кабелей

По сравнению с другими распространенными типами кабелей КГ имеет следующие отличия:

ВВГ — КГ более гибкий, но имеет меньший срок службы
ПВС — КГ более устойчив к механическим воздействиям
КГВВ — КГ более гибкий, но менее долговечный
NYM — КГ дешевле, но менее долговечный

Выбор между КГ и другими типами кабелей зависит от конкретных условий применения. КГ предпочтителен там, где требуется повышенная гибкость и стойкость к механическим нагрузкам.

Кабель КГ мм2 | Характеристики, вес, диаметр, ток

— 0,66 кВ

Где купить

Номинальное переменное напряжение	0,66 кВ
Количество жил	1 — 5
Сечение размер	0,75 — 400 мм²

Содержание:

Расшифровка
Технические
характеристики
Конструкция

Применение
Маркировка
Сечения
и маркоразмеры
ГОСТ
Аналоги
Производители

Расшифровка КГ

— кабель

— гибкий

КГ-Т — тропическое исполнение (стойкость к воздействию плесневых грибов)

Технические характеристики КГ

Общие характеристики

Номинальное переменное напряжение

0,66 кВ

Номинальная частота

400 Гц

Минимально допустимый радиус изгиба при прокладке

8 диаметров кабеля (для одножильного кабеля)
8 диаметров кабеля (для многожильного кабеля)

Строительная длина

метров

Код ОКП КГ

3544410100

Класс пожарной безопасности

О2. 8.2.5.4.

Срок службы

4/15 лет

Гарантийный срок эксплуатации кабеля

0,5 лет

Температура окружающей среды при эксплуатации кабеля

от -40°С до 50°С

Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35°C

98%

Минимальная температура прокладки кабеля без предварительного подогрева

0 °С

Допустимые растягивающие нагрузки на 1 мм²

19,8 (2,0 кгс) Н

Радиус изгиба

Допустимые температуры нагрева токопроводящих жил кабеля:

Длительно-допустимая

75 °С

Конструкция КГ

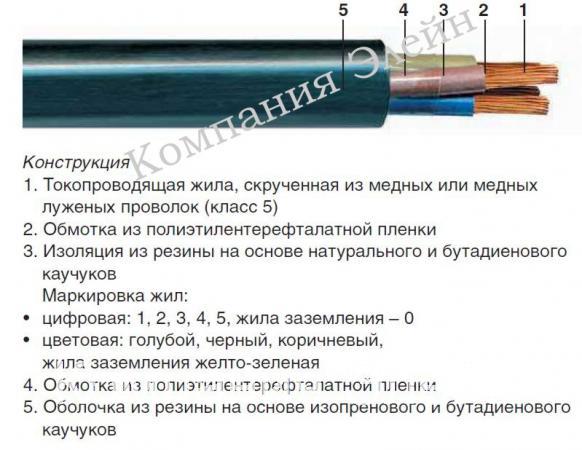

1. Медная многопроволочная токопроводящая жила 5 класса
2. Синтетическая пленка
3. Изоляция из резины
4. Синтетическая пленка
5. Оболочка из резины

Маркировка КГ

Изолированные жилы кабелей должны иметь маркировку:

— расцветкой — в кабелях с числом жил от двух до пяти включительно;

— расцветкой или нумерацией — в кабелях с числом жил более пяти.

Маркировка расцветкой или цифрами должна быть стойкой, различимой и прочной. Напечатанные цифры должны быть четкими.

При маркировке расцветкой каждая изолированная жила должна быть одного цвета, кроме двухцветной жилы заземления, обозначенной комбинацией цветов зеленого и желтого. При наложении многослойной изоляции допускается расцветка только наружного слоя.

Изоляция нулевой жилы должна быть голубого цвета. Если нулевая жила отсутствует, голубой цвет можно применить для расцветки любой жилы.

Применение КГ

Кабели на 0,66 кВ предназначены для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 0,66 кВ частотой до 400 Гц или постоянном напряжении 1 кВ
Кабели на 0,38 В предназначены для присоединения переносных и передвижных электроприемников к электрическим сетям на номинальное переменное напряжение 0,38 В номинальной частотой до 400 Гц или постоянное напряжение 0,66 В
Кабели не предназначены для применения на подъемно-транспортном оборудовании

Сечения и маркоразмеры КГ

Выбрав необходимый размер кабеля КГ, вы сможете уточнить значения и описание следующих характеристик:

вес и диаметр
токовая нагрузка
ток короткого замыкания
мощность
сопротивление
точная конструкция
маркировка

КГ 1х2,5
КГ 1х4
КГ 1х6
КГ 1х10
КГ 1х16
КГ 1х25
КГ 1х35
КГ 1х50
КГ 1х70
КГ 1х95
КГ 1х120
КГ 1х150
КГ 1х185
КГ 1х240
КГ 1х300
КГ 1х400
КГ 2х0,75
КГ 2х1
КГ 2х1,5
КГ 2х2,5
КГ 2х4
КГ 2х6
КГ 2х10
КГ 2х16
КГ 2х25

КГ 2х35
КГ 2х50
КГ 2х70

КГ 2х95
КГ 2х120
КГ 2х150
КГ 2х185
КГ 2х240
КГ 2х0,75+1х0,75
КГ 2х1+1х1
КГ 2х1,5+1х1,5
КГ 2х2,5+1х1,5
КГ 2х2,5+1х2,5
КГ 2х4+1х1,5
КГ 2х4+1х2,5
КГ 2х6+1х2,5
КГ 2х6+1х4
КГ 2х10+1х6
КГ 2х16+1х6
КГ 2х25+1х10
КГ 2х35+1х10
КГ 2х50+1х16
КГ 2х70+1х25
КГ 2х95+1х35
КГ 2х120+1х35
КГ 2х120+1х50
КГ 2х120+1х70
КГ 2х150+1х50
КГ 3х0,75
КГ 3х1
КГ 3х1,5

КГ 3х2,5
КГ 3х4
КГ 3х6
КГ 3х10
КГ 3х16
КГ 3х25

КГ 3х35
КГ 3х50
КГ 3х70
КГ 3х95
КГ 3х120
КГ 3х150
КГ 3х185
КГ 3х240
КГ 3х0,75+1х0,75
КГ 3х1+1х1
КГ 3х1,5+1х1
КГ 3х1,5+1х1,5
КГ 3х2,5+1х1,5
КГ 3х2,5+1х2,5
КГ 3х4+1х1,5
КГ 3х4+1х2,5
КГ 3х4+1х4
КГ 3х6+1х2,5
КГ 3х6+1х4
КГ 3х6+1х6
КГ 3х10+1х4
КГ 3х10+1х6

КГ 3х10+1х10
КГ 3х16+1х6
КГ 3х16+1х10
КГ 3х16+1х16
КГ 3х25+1х10
КГ 3х25+1х16
КГ 3х25+1х25
КГ 3х35+1х10
КГ 3х35+1х16
КГ 3х35+1х25
КГ 3х35+1х35
КГ 3х50+1х10
КГ 3х50+1х16
КГ 3х50+1х25
КГ 3х50+1х35
КГ 3х50+1х50
КГ 3х70+1х10
КГ 3х70+1х16
КГ 3х70+1х25
КГ 3х70+1х35
КГ 3х70+1х50
КГ 3х95+1х10
КГ 3х95+1х25
КГ 3х95+1х35
КГ 3х95+1х50
КГ 3х95+1х70
КГ 3х120+1х16
КГ 3х120+1х25

КГ 3х120+1х35
КГ 3х120+1х50
КГ 3х120+1х70
КГ 3х120+1х95
КГ 3х150+1х16
КГ 3х150+1х25
КГ 3х150+1х35
КГ 3х150+1х50
КГ 3х150+1х70
КГ 3х150+1х95
КГ 3х150+1х120
КГ 3х185+1х16
КГ 3х185+1х25
КГ 3х185+1х50
КГ 3х185+1х70
КГ 3х185+1х95
КГ 3х240+1х120
КГ 4х0,75
КГ 4х1
КГ 4х1,5
КГ 4х2,5
КГ 4х4
КГ 4х6
КГ 4х10
КГ 4х16
КГ 4х25
КГ 4х35
КГ 4х50

КГ 4х70
КГ 4х95
КГ 4х120
КГ 4х150
КГ 4х185
КГ 4х240
КГ 4х4+1х1,5
КГ 4х10+1х6
КГ 5х0,75
КГ 5х1
КГ 5х1,5
КГ 5х2,5
КГ 5х4
КГ 5х6
КГ 5х10
КГ 5х16
КГ 5х25
КГ 5х35
КГ 5х50
КГ 5х70
КГ 5х95
КГ 5х120
КГ 5х150
КГ 5х185
КГ 5х240

ГОСТ КГ

Ниже представлены государственные стандарты для КГ, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

ГОСТ 24334-80

действующий

«Кабели силовые для нестационарной прокладки. Общие технические требования.»

с 01.01.1982 по н.в.

скачать

Аналоги КГ

КГтп-ХЛ

с медной жилой, изоляцией и оболочкой из термоэластопласта. Холодостойкое исполнение.

КГ-ХЛ

с медной жилой, изоляцией и оболочкой из резины. Холодостойкое исполнение.

КГтп

с медной жилой, изоляцией и оболочкой из термоэластопласта.

Заводы-производители КГ

АО «Уралкабель»

ООО «Коаксиал»

ООО «Рыбинсккабель»

ООО «Сарансккабель-Оптика»

АО «Марпосадкабель»

ООО «Псковгеокабель»

АО «Электрокабель «Кольчугинский завод»

АО «Завод Чувашкабель»

АО «Белэлектрокабель»

ОАО «Щучинский завод Автопровод»

ООО «ЭМ-кабель»

ООО «Спецкомплектация»

ООО «ПКФ «Соббит-Пермь»

ООО «Томсккабель»

АО «НПЦ «Гальва»

ООО «Камский Кабель»

ООО «КЗ «Цветлит»

ООО «Калужский кабельный завод»

АО «Сибкабель»

ООО «ВИМ-Кабель»

ООО «Можайский кабель»

АО «Росскат»

АО «Завод «Энергокабель»

ООО «Завод Москабель»

ОАО «Амурский кабельный завод»

ООО «Кабельный Завод «Алюр»»

Ваша заявка на кабель КГ успешно отправлена. С вами свяжутся в ближайшее время!

Представьтесь, пожалуйста:

E-Mail:

Телефон:

Необходимое количество:

Сообщение (при необходимости):

Авторизация Регистрация Забыли пароль?

Кабель КГ — технические характеристики, расшифровка что это такое, КГН, КГВВ, РКГМ, фото и видео обзор

Автор Aluarius На чтение 7 мин. Просмотров 2.3k. Опубликовано 17.11.2015

Содержание

1 Конструкция кабеля
- 1.1 Маркировка
2 Достоинства
- 2.1 Размерные показатели
- 2.2 Температурные показатели
3 Модификации

Силовой кабель КГ имеет достаточно широкий диапазон применения. Чаще всего его используют, как сварочный кабель, и в электрической разводке. Поэтому рассчитан он на напряжение и в 380 вольт, и в 660. На рынке этот силовой кабель представлен в виде одно-, двух-, трех-, и четырех жильного провода. Обычно четырех жильный – это три фазы и один заземляющий контур. При этом заземляющая жила в диаметре меньше фазных. Итак, давайте рассмотрим силовой кабель КГ – технические характеристики, из каких материалов изготавливается и рекомендации специалистов.

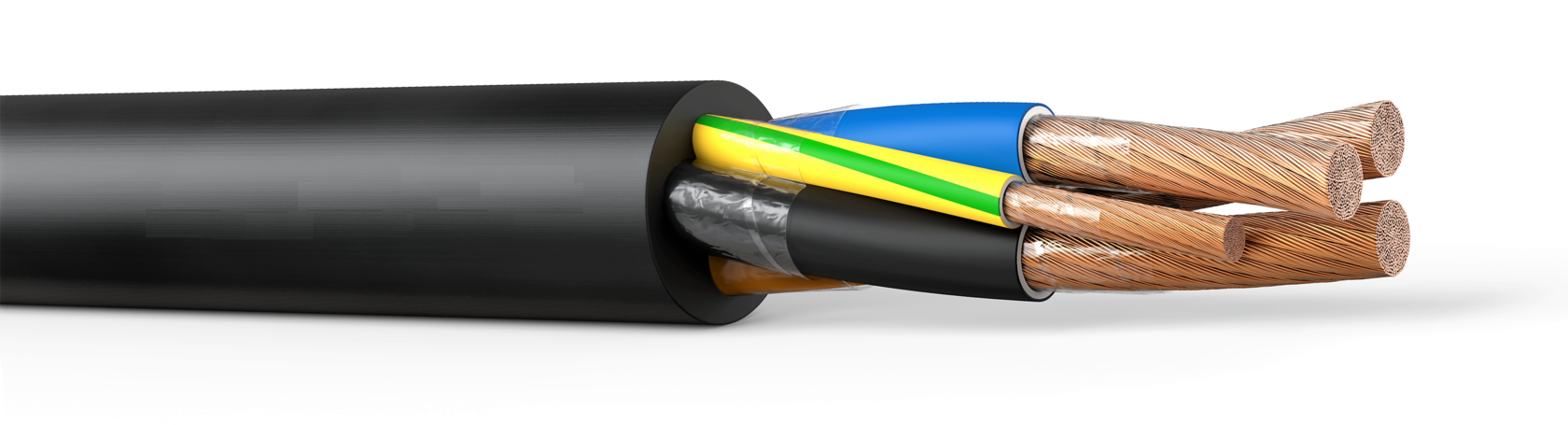

Четырехжильный силовой кабель КГ

Конструкция кабеля

Маркировка КГ расшифровывается как «кабель гибкий». Поэтому само название уже говорит о том, что в составе этого изделия присутствует резина. По сути, это резиновая оболочка, выполняющая роль изоляции. При этом может быть использована резина РТИ-1 из турального каучука или РТИ-2 из бутадиенового каучука.

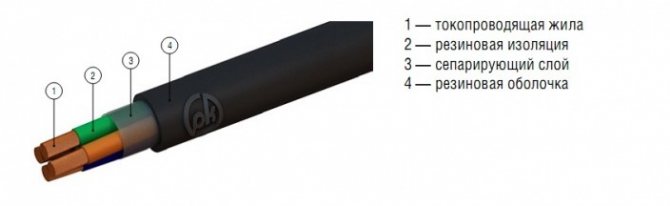

Между оболочкой каждой жилы и резиновой изоляцией прокладывается специальная пленка из полиетилентерфтала, которая защищает все изделие от слипания двух материалов. А это обязательно произойдет при ее отсутствии, потому что кабель во время эксплуатации будет нагреваться. Кстати, некоторые производители заменяют защитную пленку тальком или специальным порошком.

Сами жилы также находятся в резиновой оболочке. Правда, здесь используется другой ее вид. Это РШТ-2 или РШТ-2ХЛ. Это важная классификация, которая определяет, в каком климатическом регионе кабель КГ будет использован. Первый вариант рекомендуется применять в регионах с умеренным климатом, второй в холодных районах. Добавим, что в основе резины лежит изопрен. Иногда производители добавляют в оплетку пряжу. Если кабель Кг будет использован в климатическом поясе с тропическими условиями, то рекомендуется выбирать изделие, в который добавлен антисептик.

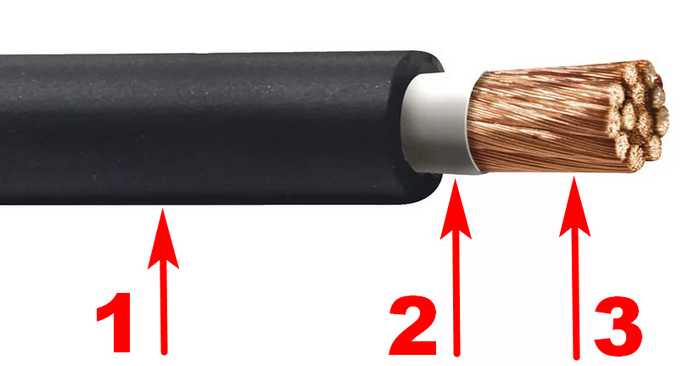

Сварочный кабель КГ

Сама жила – это провод, скрученный из медных проволочек. Медь луженая. Проволочки обладают пятым классом изгибаемости, то есть, достаточно высокий класс, который гарантирует большое количество сгибов. Некоторые производители гарантируют, что их изделие можно сгибать и разгибать до 30000 раз.

Внимание! Если КГ кабель используется в качестве сварочного, то рекомендуется его держать в прямолинейном состоянии. Это позволит снизить нагрев провода, то есть, его индуктивность.

Маркировка

Производители используют два вида маркировки жил: цифровую и цветовую. В первом случае используются числа от единицы и выше, при этом контур заземления обозначается нулем. В цветовой маркировке применяются три основных цвета: коричневый, голубой и черный. Жила заземления – желто-зеленная.

Достоинства

Основными преимуществами кабеля этой марки являются:

Его можно использовать при влажности в 100%, и неважно это влажное помещение или улица.
Высочайшая гибкость.
Рекомендуется использовать в установках с повышенной вибрацией.

Правда, есть и некоторые ограничения. К примеру, для подсоединения сварочных аппаратов, передвижных или переносных инструментов необходимо учитывать технические характеристики потребителей.

Во-первых, их напряжение не должно превышать 660 вольт.
Во-вторых, если используется сеть переменного тока, то частота колебания не должна превышать 400 Гц.
В-третьих, потребляемая мощность по силе тока не должна быть больше 630 ампер.

Добавим, что при подключении к сети постоянного тока, его напряжение не должно превышать 1000 вольт. Если все эти показатели будут учитываться при эксплуатации кабеля КГ, то прослужит он гарантировано четыре года.

Основные технические и эксплуатационные характеристики кабеля марки КГ

Размерные показатели

Вся кабельная продукция делиться по количеству жил в изделии. Выше уже упоминалось, что и кабель КГ (с любыми техническими характеристиками) этой классификации подвержен. Но есть один размерный показатель, который определяет мощность, выдерживаемую этим кабелем. Это сечение (площадь) жилы.

В одножильном кабеле сечение варьируется от 2,5 до 50 мм². Есть определенная шкала стандартных значений.
В двух- и трехжильном от 1,0 до 150 мм².
В четырехжильном от 1,0 до 95 мм².
В пятижильном кабеле от 1,0 до 25 мм².

Как уже было сказано выше, заземляющая жила всегда на один порядок меньше, чем фазная. К примеру, КГ 3×6+1×4. То есть, расшифровка здесь такая – три фазных жилы имеют сечение 6 мм², заземляющая 4 мм².

Внимание! В кабелях с сечением жил 1,0 и 1,5 заземляющая жила имеет точно такое же сечение, как и фазная.

Температурные показатели

Это один из важных параметров, который влияет на срок эксплуатации самого кабеля. В своей массе кабели КГ могут эксплуатироваться в температурном диапазон от минус 40С до плюс 50С. Но есть специальная аббревиатура, которая помогает определиться, в каком климатическом регионе какой кабель лучше использовать.

Если условия эксплуатации минусовые, то ищите в маркировке провода буквы «ХЛ».
Если условия службы тропические, то ищите букву «Т».
Если изоляция сделана из негорючих материалов, то марка будет обозначаться, как кабель КГн.

Что касается сопротивления, то здесь учитываются: длина провода, равная 1 км, температура окружающей среды — +20С, мощность пропускаемого тока 2,5 кВт с частотой колебания 50 Гц. И при всем при этом сопротивление должно составить 50 мОм. При тестировании одножильного проводникового материала, его необходимо обязательно погрузить в воду. Если все эти параметры сходятся, то максимальная температура нагрева будет составлять +75С. Если происходит повышение температуры, то что-то в кабеле не так: или произошел излом жил, или прохудилась изоляция.

И еще одно немаловажное дополнение – это длина изделия в зависимости от его сечения.

Кабель КГ сечением 1-35 мм² выпускается длиною до 150 м.
Сечение 35-120 мм² — длина до 125 м.
Сечение 150 мм² — длина кабеля 100 м.

Модификации

В группе кабеля КГ есть несколько моделей. К примеру, с КГВВ. В его конструкции используется нерезиновая, а полимерная изоляция, в частности, поливинилхлорид. Поэтому КГВВ имеет большой срок эксплуатации – до 25 лет. Обычно им соединяют большие агрегаты и механизмы, работающие от переменного или постоянного тока. К примеру, С помощью КГВВ подключают экскаваторы в карьерах, подъемные краны и другие передвижные механизмы.

Оболочка из поливинилхлорида обеспечивает достаточно широкий диапазон температурных условий: от минус 50С до плюс 50С. Поэтому кабель КГВВ неограничен каким-то климатическими условиями.

Что касается сетей напряжения, то кабель КГВВ может работать на переменном тока с частотой колебания 60 Гц и напряжением 0,66-1,0 кВт. В сети постоянного тока с напряжением 1,0-1,5 кВт. И еще один немаловажный момент – если КГВВ прокладывается в одну линию без дополнительных шлейфов, то он практически не горюч.

Следующая модификации – РКГМ. Расшифровывается это так:

Р – резина.
К – кремнийорганическая изоляция.
Г – голый.
М – медный.

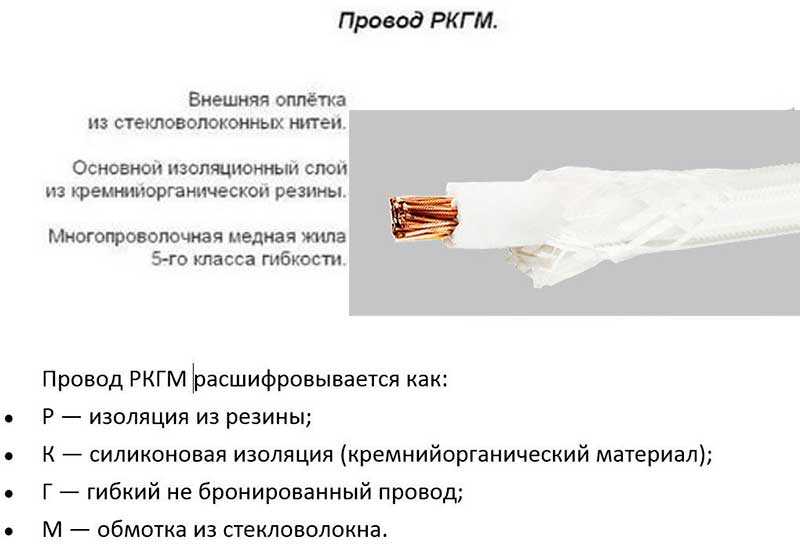

Чисто конструктивно провод РКГМ состоит из жил (медные проволочки), кремнийорганическая резина в качестве изоляции, стеклонить – это оплетка, пропитка из кремнийорганического лака.

Теперь остальные технические характеристики РКГМ:

Сечение от 0,75 до 120 мм².
Радиус изгиба не меньше двух диаметров.
Может эксплуатироваться РКГМ в диапазоне температур от минус 60С до плюс 180С.
Высокая влагостойкость – 100% при температуре +35С.
Работает от сети переменного тока напряжением 660 Вт при частоте колебания 40 Гц.

Обычно кабель РКГМ используется в любых сетях для подключения любых механизмов и приборов. Его можно прокладывать по воздуху, потому что кабель РКГМ устойчив и к атмосферным осадкам, и к солнечной радиации, и к ветровым (ударным) нагрузкам. Единственное требование – это отсутствие контакта с агрессивными химическими веществами и маслами. Так что при соединении РКГМ с оборудование, придется предварительно обследовать его на отсутствие масляных пятен. В противном случае придется утечку масел устранить и провести чистку поверхностей приборов. Как и все силовые кабели, РКГМ должен точно подбираться под действующую нагрузку.

5 секретов кабеля КГ — где нельзя подключать, характеристики, отличия от КОГ, КГТП, КГХЛ, КГНГ.

Кабель КГ расшифровывается как:

К — Кабель

Г — Гибкий

На сайтах кабельных компаний, выпускающих данную продукцию, главное внимание уделяется основным техническим характеристикам: количество и сечение жил, номинальный ток, диаметр, масса и т.п.

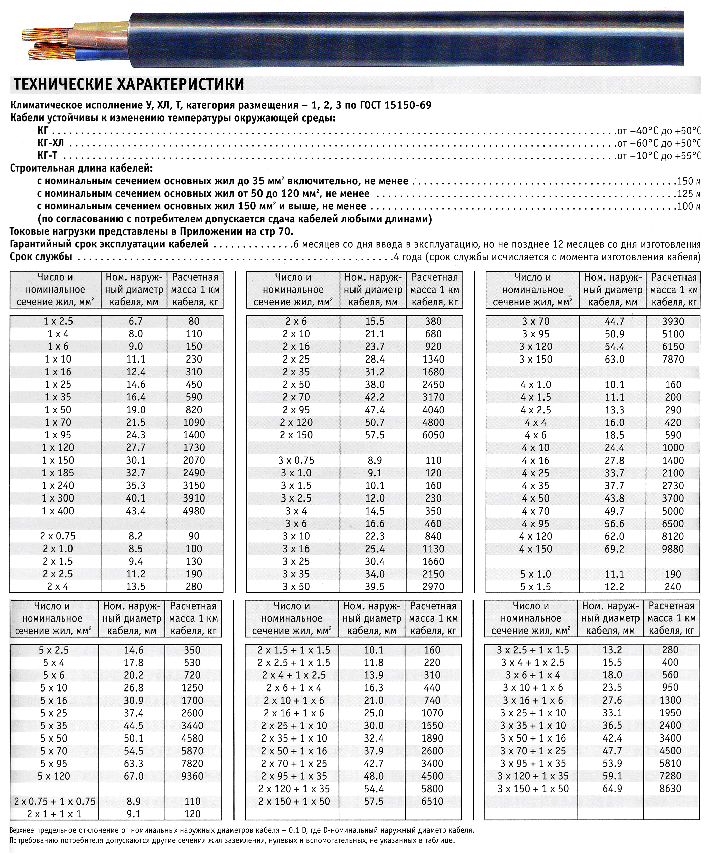

Основные технические характеристики кабеля КГ

Допустимый ток нагрузки, масса, наружный диаметр

Мы же рассмотрим несколько другие вопросы, которые играют не менее важную роль при выборе данного изделия.

1Где кабель КГ подключать нельзя? 2Есть ли кабель еще гибче? 3Почему медная жила имеет темный цвет? 4Почему специализированный кабель это “зло” для домашнего использования? 5Почему у КЛ такой маленький срок службы?

Изначально упустив все это из вида, ваш кабель очень быстро «коротнёт», а вы даже не поймете почему это произошло и будете винить во всем некачественный материал или завод изготовитель, который в конечном итоге окажется вовсе не причем.

Кабель или провод

В наши дни на рынке присутствует очень много кабелей и проводов в оболочке, так что многие до сих пор путают понятия кабель и провод.
Кто-то заявляет, что кабелем считаются те изделия, которые можно прокладывать в земле.

Другие утверждают, что кабелем называются все провода, имеющие еще одну внешнюю оболочку. Хотя у самого первого кабеля в мире вовсе не было оболочки, тем не менее он все равно считался кабелем.

Позже жилы стали изолировать гуттаперчой — натуральным материалом из сока деревьев. При этом данную изоляцию приходилось еще и поддерживать во влажном состоянии.

Поэтому по одному внешнему виду нельзя судить, что перед вами – кабель или провод. Яркий тому пример шнур ШВВП или провод ПВС.

Сюда же можно отнести и СИП-4, который ошибочно называют кабель СИП.

Только производитель изделия, который придает его изоляции те или иные свойства, соответствующим образом маркирует товар, может указывать на его функциональное значение.

Места применения кабеля КГ

По идее эпоха резиновой изоляции уже давно прошла. Все массово переходят на другие инновационные материалы – полимеры, сшитый полиэтилен СПЭ и т.п.

Почему же кабель КГ до сих пор выпускается и массово используется как в быту, так и в промышленности? Может наши заводы просто не хотят перевооружать и модернизировать свой парк станков и оборудования, или у них слишком много запасов резины?

Вовсе нет. Ответ тут более простой. Гибкому кабелю КГ попросту нет достойной и недорогой альтернативы.

Изначально этот кабель пришел к нам на “поверхность” из шахты. Отсюда его и номинальное переменное напряжение – до 660В.

Резиновые оболочки всегда активно применяются там, где требуется максимальная гибкость:

в шахте

на экскаваторах

талях, лебедках

в судостроении (+ возможность использования при 100% влажности!)

Полюбили КГ не только электрики и сварщики. Ценители хорошего и качественного звука приспособили его для подключения акустики в автомобилях. Он до сих пор считается хорошей альтернативой специализированным маркам Pride 4Ga и т.п.

Главное преимущество КГ – способность работать в самых тяжелых производственных условиях. Кабель можно десятки метров безболезненно тащить по земле, подвергать жестким изгибам, деформации.

Никакой другой кабель в данной ситуации не заменит КГ. Будь у него хотя несколько слоев изоляции.

Поэтому запомните и закрепите – КГ предназначен в первую очередь для подключения переносных эл.установок, а не для стационарного и длительного использования в электрощитовых.

Он легко выдерживает вибрации, мелкие задиры изоляции и даже скручивания в петлю.

Хотя по норме радиус изгиба здесь тоже ограничивается – 8 наружных диаметров.

Отличия кабеля КГ и КОГ

Если вам нужен еще более гибкий кабель, к ваши услугам марка КОГ или КОГ-1. Собственно он так и расшифровывается – Кабель Особо Гибкий.

В нем медные жилки намного тоньше, чем в обычном КГ. Отсюда и повышенная гибкость. Все-таки 6-й класс вместо 5-го.

Многие сварщики по этой причине выбирают именно его. На держак ставят КОГ-1*16 (меньше устает запястье), а на “массу” привычный КГ.

Чтобы отличить один от другого нужно микрометром сравнить именно толщину жилок. Не ориентируйтесь по сплетению жил в косички. Некоторые специалисты уверяют, что у КГ проводки идут сплошным слоем, а КОГ они якобы заплетены в отдельные пучки.

Это не так. Доверять можно только маркировке или показаниям микрометра. “Косички” бывают как у одной марки, так и у другой.

Работа с кабелем зимой

Еще один немаловажный момент – способность работы при высоких отрицательных температурах. Диапазон даже у обычного КГ очень широк – от -40С до +50С.

За счет этого зимой его можно беспрепятственно разматывать и сматывать, не повреждая жилы и изоляцию. Попробуйте проделать нечто похожее при -25С с винилом ВВГнг.

Кабель КГ даже при -30С остается достаточно гибким. Если вы проживаете в регионах с морозными зимами, то обратите внимание на марку КГ-хл.
У нее предельная температура до -60С!

Такой кабель будет идеальным вариантом для подключения газовых пушек при зимнем отогреве замерзших машин.

В быту обычный КГ применяется в качестве переноски для электроинструмента или при подключении сварочного аппарата. Он более устойчив к механическим воздействиям, чем провод ПВС.

А именно ПВС чаще всего и используется в заводских удлинителях.

Поэтому профессиональные монтажники предпочитают делать переноски на 220-380V самостоятельно.

Специализированные марки

Помимо обычного КГ или КГ-хл для промышленности выпускается и их модификация КГЭ.

Внутри оболочки такого кабеля имеется экран из токопроводящей резины. При повреждении жил кабеля моментально начинается утечка на этот экран, с последующим срабатыванием защит.

Кстати, многие потребители до сих пор почему-то путают КГ с другими «шахтными» марками, например ГРШЭ. Я помню, как шахтеры в советское время массово тащили такие кабеля к себе домой и “нахаляву” подключали ими свои жилые дома.

Через пару лет стационарной уличной эксплуатации кабеля, начинались реальные проблемы.

Эл.монтеры обслуживающие данные ВЛ-0,4кв, потом долго матерились, пытаясь найти замыкание на разветвленной линии с десятками потребителей. Вроде бы и схлеста проводов нет, а автомат на КТП выбивает.

Вот и приходилось дабы найти повреждение, в первую очередь откидывать именно таких “шахтеров”.

Специальные экранированные марки кабеля КГ до сих пор используют в шахтах. Однако применять их в быту нет никакого смысла.

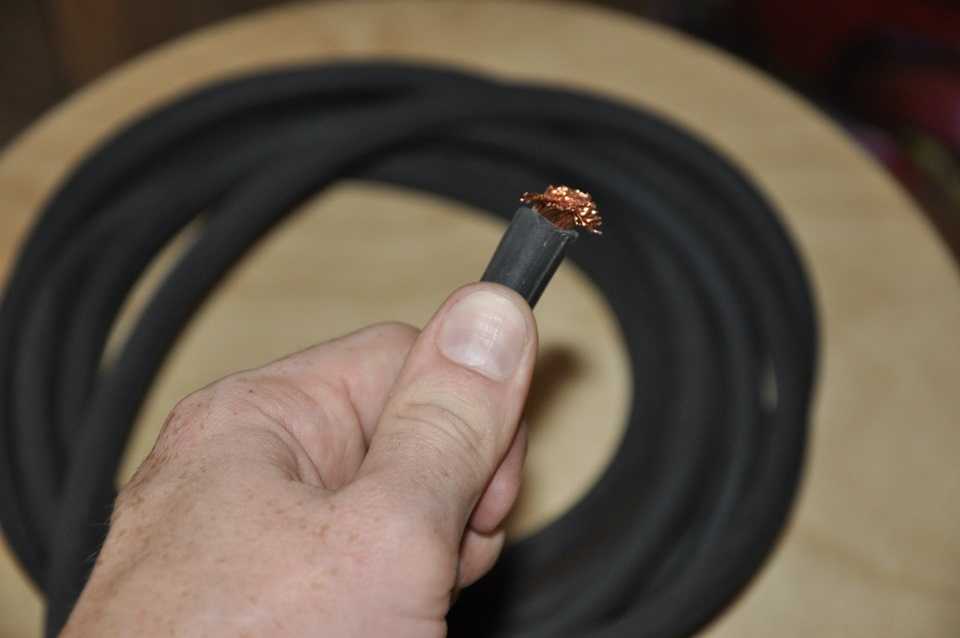

Темный цвет медных жил и старение кабеля

Еще одна особенность КГ — почерневшие медные жилы. Виновата здесь резиновая изоляция.

Она в своем составе имеет различные поливалентные металлы, а также серу. Сера при повышении температуры (кабель под нагрузкой) начинает активно взаимодействовать с медью, вызывая ее окисление.

Именно поэтому производитель между токоведущей медной жилой и изоляцией закладывает специальный разделитель в виде пленки.

Однако по ГОСТу такая пленка не требуется для кабелей сечением до 50мм2. Поэтому не удивляйтесь, если в вашем изделии ее не окажется.

Если же она присутствует, то это кабель очень хорошего качества и производитель отвечает за свой товар. У проводов ПВС никаких сепараторов не требуется, так как ПВХ оболочка медь не окисляет.

По цвету меди можно легко определить, какой кабель перед вами, новый или б/у. Даже если оболочка у него будет как новая, но жилы при этом потемневшие, можно сделать вывод, что кабель подвергался значительным нагрузкам или даже перегрузке.

Когда на абсолютно новом кабеле также наблюдается черный оттенок меди и вы действительно знаете, что он новый, то это говорит о нарушении технологии нанесения изоляции.

Ну а еще новый КГ нестерпимо воняет резиной. У старого острый запах постепенно выветривается.

Недостатки кабеля КГ

Многих интересует, можно ли прокладывать кабель КГ под землей (непосредственно в земле без защитных труб)? Нет, нельзя.

Оболочка у КГ выполнена из резины марки РШТ-2. Она предназначена для легких и средних условий эксплуатации и под землей вследствие постоянного давления грунта кабель выйдет из строя.

Главный минус кабеля КГ это его срок службы. По нормативным параметрам он составляет 4 года с даты изготовления.

На переносках с кратковременной работой и нормальной эксплуатацией, плюс периодической перезаделкой концов, срок службы можно подлить до 10 лет.

Везде говорится, что КГ не боится ультрафиолета, однако это не относится к изоляции его жил. На солнце в первую очередь разрушается именно она. Поэтому оставлять на улице под открытым небом разделанные концы крайне не рекомендуется.

Поработали, смотали переноску в конце рабочего дня и убрали в гараж. Для длительного уличной эксплуатации производители выпускают другую разновидность кабеля – КГТП.

Буквы ТП обозначают, что изоляция у него (внутрення и внешняя) выполнена из термоэластопласта. Данная марка имеет повышенную стойкость к ультрафиолетовым лучам и меньший вес.

Еще не забывайте, что обычный КГ очень горючий и выделяет в процессе горения много токсичных веществ.

Есть правда марка КГн. Но все равно данный кабель нельзя использовать для стационарной прокладки в жилых и общественных зданиях.

Также не путайте кабеля КГВВнг и КГнг. Это две совершенно разные марки. К резиновым кабелям первый никакого отношения не имеет.

Из-за наличия сажи в изоляции, КГ всегда темного цвета. Протащив волоком кабель по идеально чистой поверхности, можно наследить и оставить плохо смываемые метки.

Поэтому будьте осторожны при таскании таких переносок в квартирах с чистовым ремонтом.

А еще, если кто-то додумается проложить такой кабель скрыто под штукатуркой у себя дома, то после прохождения через него достаточного тока КЗ, на обоях стены можно увидеть выступившую трассу КЛ 😊

Как принимать и декодировать передачи KG-STV

19 февраля 2022 года

[Вернуться на главную]

15 февраля 2022 года Оливер DG6BCE сделал объявление в блоге ARISS, что во время специального мероприятия 20 февраля ретранслятор V/U FM Международной космической станции будет использоваться для экспериментальной работы KG-STV. Поскольку такое мероприятие проводится впервые, я подумал, что было бы неплохо опубликовать этот краткий отчет для людей, которые впервые получат КГ-СТВ.

Что такое КГ-СТВ

KG-STV — это режим передачи изображения, который используется для отправки и получения изображений аналогично SSTV. Однако, в отличие от SSTV, этот режим цифровой; он сжимает изображение, а затем использует модуляцию FSK для его передачи меньшими фрагментами, которые впоследствии декодируются и снова собираются приемником.

KG-STV используется радиолюбителями на тех же диапазонах, что и SSTV, а это означает, что вы можете найти передачи KG-STV на различных КВ-диапазонах или, что более важно для сообщества SDR, на геостационарном спутнике QO-100.

Преимущества

Будучи цифровым, KG-STV предлагает более эффективное использование спектра, который он занимает, чем SSTV. Программное обеспечение также очень адаптивно, когда дело доходит до получения пакетов изображений; например, передачу можно приостановить, а затем возобновить позже, а декодер просто продолжит с того места, где остановился. Передача также может повторяться несколько раз, и в случае, если декодер пропустил некоторые фрагменты изображения (например, из-за плохого сигнала), он будет использовать повторную передачу для заполнения пробелов.

KG-STV также очень гибок — передатчик может использовать различные настройки качества, сжатия или даже модуляции без необходимости настраивать приемник, поскольку он сможет автоматически определять свойства входящей передачи. Таким образом, можно точно настроить соотношение между качеством изображения и временем, которое требуется для передачи, в зависимости от того, сколько времени у них есть для передачи. KG-STV также предлагает коррекцию ошибок, которая повышает его устойчивость к плохим условиям сигнала и/или низкому отношению сигнал/шум.

Одной из наиболее продвинутых функций и, вероятно, наиболее полезной для двусторонней радиолюбительской связи является то, что принимающие экземпляры программного обеспечения KG-STV способны точно определять, какие части изображения были декодированы неправильно, а затем запрашивать у передатчика повторное декодирование. отправлять эти конкретные фрагменты без необходимости повторения всей передачи.

Помимо передачи изображений, KG-STV также может использоваться для обмена короткими текстовыми сообщениями.

Недостатки

Некоторые радиолюбители выразили обеспокоенность по поводу выбора KG-STV для МКС из-за очень ограниченного выбора программного обеспечения. На данный момент существует только одна программа, которую можно использовать для приема передач, которая доступна только для Windows и имеет закрытый исходный код.

Когда функция запроса пропущенных данных убрана (что всегда будет иметь место для нелицензированных пользователей SDR, которые могут только получать, а не передавать), пропущенные части передачи могут иметь в целом худшее влияние на изображение, чем при SSTV. В то время как несколько секунд плохого сигнала SSTV приведут к появлению тонкой линии шума, охватывающей всю ширину изображения, пропущенный пакет KG-STV приведет к появлению черного квадрата там, где декодер только что записывал данные. Однако влияние этого может зависеть от контекста, например, от того, какая часть изображения была пропущена и какое кодирование использовалось (а также от субъективного предпочтения отсутствующего блока или отсутствующих строк).

С точки зрения RX-only, на чем я в основном сосредотачиваюсь, я бы классифицировал KG-STV как интересную альтернативу SSTV, но определенно не его замену. Без функции повторной отправки данных преимущества KG-STV, такие как более эффективное использование спектра и коррекция ошибок, не являются революционными по сравнению со стандартной передачей SSTV.

Я лично приветствую эксперимент ISS KG-STV и хотел бы, чтобы в конечном итоге он регулярно проводился с передатчиком VHF (возможно, с некоторыми другими режимами цифрового изображения), но я бы не хотел, чтобы он навсегда заменил события SSTV.

Приемный КГ-СТВ

Процесс приема передачи KG-STV почти такой же, как и SSTV. Здесь я продемонстрирую, как будет приниматься и декодироваться FM-передача с МКС, но это будет то же самое в любом другом контексте, с единственным реальным отличием, заключающимся в модуляции звука, используемой вашим программным обеспечением SDR (например, QO-100 использует USB). , некоторые КВ-диапазоны могут использовать LSB).

Первым шагом является настройка на правильную частоту с соответствующей полосой пропускания. Нисходящая линия МКС, которая будет использоваться для эксперимента KG-STV, имеет частоту 437,80 МГц, а полоса пропускания ее FM-ретранслятора составляет около 10 кГц. Также необходимо учитывать доплеровский сдвиг станции, он может достигать 20 кГц. В целом полоса пропускания FM 30 кГц, используемая SDR, должна быть достаточной для приема ISS на протяжении всего ее прохода. В качестве альтернативы можно использовать более узкую полосу пропускания около 10 кГц вместе с ручной или автоматической компенсацией Доплера, но обратите внимание, что некоторые программы SDR могут вызывать пропуски в принимаемом звуке при изменении его частоты, что может нарушить декодирование.

В случае HF или QO-100 будет использоваться гораздо более узкая полоса пропускания с одной боковой полосой.

Для ваших первых нескольких приемов KG-STV я рекомендую сначала записать аудио (или основной диапазон, если вы хотите быть в большей безопасности) и декодировать его позже, чтобы вы не потеряли свои данные, если декодер не настроен правильно.

На изображении ниже показаны примеры того, как может выглядеть передача KG-STV. Левый — FM со сдвигом частоты вниз (как вы можете видеть на МКС), а правый — однополосный.

Расшифровка КГ-СТВ

Доступ к домашней странице декодера KG-STV на японском языке можно получить по этой ссылке. Англоговорящие посетители могут легко заметить текст «нажмите здесь, чтобы загрузить» в нижней части страницы, который является прямой ссылкой для скачивания zip-архива, содержащего декодер.

Поскольку KG-STV может работать только со звуком в реальном времени, необходим драйвер виртуального аудиокабеля для передачи звука с вашего SDR-приемника (или аудиоплеера, если вы записываете звук заранее) на декодер. Чтобы установить виртуальный аудиокабель в качестве источника звука для KG-STV, нажмите кнопку «Настройки» и найдите источник звука в поле выбора «Устройство ввода». Нажмите «ОК», чтобы сохранить свой выбор, и ваш экземпляр KG-STV должен быть готов к декодированию.

На приведенном ниже снимке экрана показано, как KG-STV настроен на прием звука от драйвера виртуального аудиокабеля (и отправку на него).

После выбора правильного источника звука декодер начнет ожидание сигнала. Когда передача обнаружена, вы должны увидеть входящий сигнал в центре водопада, и изображение должно начать медленно появляться в правом окне на вкладке «RX».

Ниже вы можете увидеть аннотированное изображение графического интерфейса KG-STV во время декодирования входящей передачи.

Обратите внимание, что настройки «Режим», «Код» и «Масштаб» актуальны только при передаче. При приеме они будут автоматически распознаны декодером.

Когда передача завершается или прерывается на достаточно долгое время, KG-STV сохраняет декодированное изображение в папку «AutoSave», которую создает в каталоге, где находится исполняемый файл. Вы также можете просмотреть полученные изображения, щелкнув вкладку «ЖУРНАЛ» и используя две клавиши со стрелками. Изображения можно удалять или копировать в буфер обмена внутри графического интерфейса KG-STV с помощью соответствующих кнопок.

Когда текстовое сообщение получено, оно появится в нижнем левом текстовом поле в формате CALLSIGN>MESSAGE.

Если вы используете однополосную модуляцию, важно точно настроить приемник, чтобы сигнал имел правильную частоту. Поток данных должен располагаться по центру между двумя пунктирными линиями в центральном каскадном окне KG-STV. В этом нет необходимости с FM, так как демодулятор уже правильно смещает звук для вас (при условии, что сигнал достаточно сильный и находится в пределах настроенной полосы пропускания).

Заключительные примечания

При получении KG-STV применяются те же меры предосторожности, с которыми вы, возможно, знакомы по APT, LRPT или SSTV.

Всегда проверяйте правильность установки коэффициента усиления SDR. Слишком низкое усиление приведет к слабости вашего сигнала, слишком высокое усиление может перегрузить SDR и ухудшить качество сигнала.

Если KG-STV не показывает входящий сигнал, но вы ясно видите его в своем программном обеспечении SDR, убедитесь, что у вас правильно настроено устройство вывода звука, а также что громкость не слишком низкая и не отключена. Слишком высокая громкость также может вызвать проблемы с декодером.

[Вернуться на главную]

Маркировка кабеля: расшифровка, примеры

Кабельно-проводниковая продукция достаточно разнообразна. Но как разобраться в таком разнообразии, как понять, что зашифровано в названии? Для более легкой идентификации разработана целая система — маркировка кабеля. Это буквенные обозначения, в которых зашифрована основная информация о материале сердечников, оболочек и области применения данного конкретного изделия.

Содержание статьи

1 Общие принципы для маркировки кабельных продуктов
2 Примеры декодирующей кабельной маркировки
3 Особенности маркировки проволоки
- 3.1 монтаж
- 3,2 Своими кабелями

Общие основные основные основные основные. Для облегчения идентификации кабеля, его характеристик и области применения была разработана система идентификации или маркировки кабеля. Данные записываются в определенном порядке, каждая буква или цифра имеет свое значение.

Как расшифровать маркировку кабелей

Что означает каждая позиция и какие буквы там могут быть, смотрите в таблице ниже. Тут особо добавить нечего:

Расположение букв или цифр	Что означает	Используемые буквы и их расшифровка
1-я буква	Материал жилы	— без буквы — медь
1-я буква	Материал жилы	А — алюминий
2-я буква	Степень гибкости	Г — гибкий, многожильный
2-я буква	Степень гибкости	ничего — одноядерный
3-я буква	Изоляционный материал	B — поливинилхлорид (ПВХ)
		П — полиэтилен
		П — резина
		HP — негорючая неделя
		Ф — фторопласт
		С — пленочная изоляция (для монтажных проводов)
4-я буква	Материал оболочки или вид брони	ББГ — броня из стальной профилированной ленты
		Бн — броня из стальных полос с защитным кожухом, не поддерживающим горение
		B — ПВХ
		D — двойная оплетка
		К — броня из круглых стальных проволок, заключенных в стальной покл
		СБ — свинцовая броня
5-я буква	Тип защитного покрытия, назначение наружного слоя, обозначение структуры сердцевины	Б — ПВХ (если в конце указывается бумажная изоляция)
		Д — антикоррозийный защитный слой. Если «Г» — нет защиты от механических повреждений
		О — изолированные провода объединены общей оплеткой
		Шв — защитный слой — шланг ПВХ экструдированный
		Шп — защитный слой — шланг из экструдированного полиэтилена
		Шпс — тоже, но полиэтилен самозатухающий
		E — экранированный
		Т — проволока для прокладки в трубах

Также маркировка кабеля состоит из нескольких цифр. Может быть рабочее напряжение (для силовых кабелей), тогда нужно следить за количеством жил и через знак «х» указывать сечение этих жил. И последнее можно применить к обозначению стандарта, по которому изготавливается данный вид кабельно-проводниковой продукции.

Примеры расшифровки маркировки кабеля

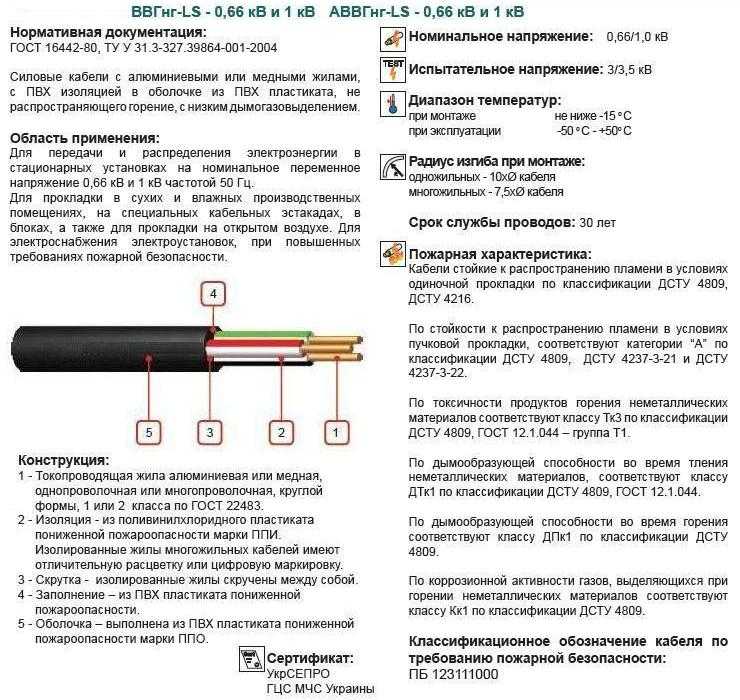

Кабель ВВГ — 2х1,5. Расшифровывается как: силовой кабель в оболочке из поливинилхлорида (ПВХ). Корпус покрыт антикоррозийным слоем. Состоит из двух медных проводников сечением 1,5 мм ² .

Его подвид — ВВГп — тоже, только в плоском исполнении. ВВГнг — оболочка кабеля не поддерживает горение.

Кабель ВБбШвнг. Расшифровка этой аббревиатуры следующая: медные жилы (без буквы А). Изоляция жил — ПВХ, броня Бб — из двух стальных лент, без защитной подушки. Оболочка кабеля — Швнг — экструдированный шланг из поливинилхлорида пониженной горючести.

Кабель

кг. Расшифровка буквенного обозначения следующая. Медные жилы, гибкий кабель. Это все. Провода без изоляции, если имеется еще и буква «н» — КГн — оболочка кабеля из негорючей маслостойкой резины.

Похоже на кабель KGn

Как расшифровать APvPu2g? Кабель с алюминиевыми жилами (первая буква А), изоляция жил из сшитого полиэтилена (Пв), оболочка кабеля из армированного полиэтилена (Пу), двойная гидроизоляция (2г). В этом случае используется алюмополимерная лента в сочетании с продольными гидроизоляционными лентами.

Кабель КСПВ. Расшифровывается как кабель (К), системы передачи (СП) в виниловой оболочке (В). То есть это не силовой кабель, а используемый для передачи различных данных (слаботочный). Медные жилы — так как буквы «А» нет.

Изделия ААБл. Расшифровка следующая: провода алюминиевые (А), оболочка — алюминиевая (А), покрыта броней из двух стальных лент (Бл), под броней находится защитная подушка из пластиковых лент.

АПвПу — жилы алюминиевые (А), изоляция из сшитого полиэтилена (Пв), оболочка из армированного полиэтилена (Пу).

МКЭШ — кабель монтажный (МК), экранированный (Э), в защитном шланге из ПВХ.

Особенности маркировки проводов

В ассортимент кабельно-проводниковой продукции также входят провода. Чем они отличаются от кабеля? Как правило, они имеют меньшее сечение, могут быть изолированными или без него. Есть провода состоящие из одной жилы, есть несколько.

Провод меньшего сечения, обычно мягкий

В целях отличия от кабелей по наименованию в начале маркировки в наименовании ставится буква «П». Он стоит на первом месте, если жилы медные и их обозначение просто не ставится (пример 1), или на втором месте, если жилы выполнены из алюминия и обозначаются буквой А (пример 2).

ПБППГ — проволока (П) бытового и промышленного назначения (БП), плоская (П), гибкая (Г).
АППВ — жилы алюминиевые (А), плоская проволока (ПП), в оболочке из ПВХ.

Маркировка проводов различного назначения

Провода могут быть двух сечений:

круглые — в маркировке это никак не отображается:
квартира, далее буква П.

Монтажный

Если провод имеет конкретное назначение — электромонтаж — вместо буквы «П» ставится «М». Например, МГШВ. Предназначен для крепления (М) многожильного (Г) провода в оболочке из полиамидного шелка и ПВХ.

Монтажные провода предназначены для соединения частей приборов, электронного и электрического оборудования.

Расшифровка в маркировке монтажных проводов

Провода с поливинилхлоридной изоляцией (в маркировке буквой Б) предназначены для эксплуатации при температуре не выше 70°С, из сшитого полиэтилена (Пв) — до 100°С. Для работы в среде, нагретой до температуры 200°С, применяют провода типа МС и МГТФ.

Самонесущий

Провода, которые прокладываются на линиях электропередач или применяются при воздушном способе подключения электричества от столба к дому, называются самонесущими — они не нуждаются в опоре. Они достаточно жесткие, чтобы выдержать собственный вес.

Товаров в этой группе не так много, их расшифровку можно запомнить:

Есть отдельная группа — нагревательные кабели. Имеют свою маркировку. После буквы «P» стоит «N» как отображение пункта назначения. Например, ПНСВ — проводной (П), нагревательный (Н), сердечник стальной однопроволочный, изоляция ПВХ.

Кабель высокой гибкости. Описание, расшифровка и техническое применение провода типа пвс

ПВА 3х1,5

ПВС 3х2,5

ПВА 3х4
Область применения:

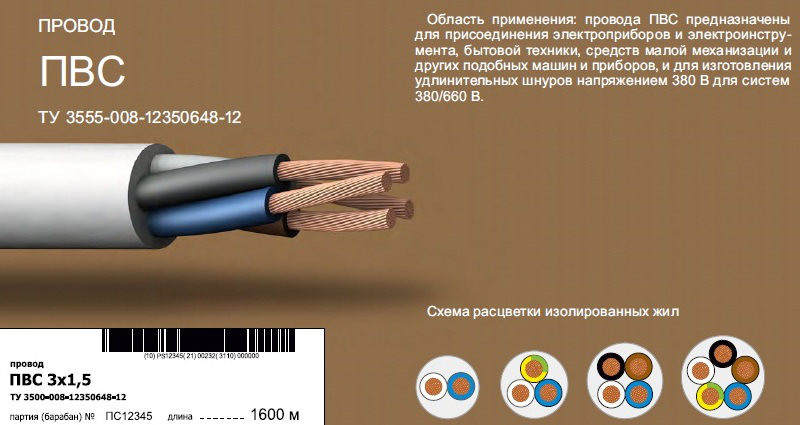

Провод с гибкими медными жилами, предназначенный для присоединения к электрической сети электрических машин и приборов бытового и аналогичного назначения, для электроприборов и электроинструмента для ухода за домом и ремонта, стиральных машин, холодильников, инструментов малой механизации для садоводства и огородничества и для изготовления удлинителей.
Провод соединительный с многопроволочными медными жилами с изоляцией из ПВХ и оболочкой из ПВХ на напряжение до 380 В для систем 380/660 В

Конструкция
Токопроводящая жила — медная или луженая медь, круглой формы, многопроволочная
Изоляция — ПВХ пластикат
Скрутка — изолированные жилы скручены без наполнителя. Изолированные жилы пятижильных проводов допускается скручивать вокруг жилы
. Оболочка из поливинилхлоридного пластиката. Оболочку в проводах накладывают с заполнением промежутков между проводами, придавая проводам круглую форму

Технические условия

Удельное электрическое сопротивление жил кабеля ПВС постоянному току при температуре 20°С Ом*мм 2 /м, не менее — 0,01724.
Номинальная токовая нагрузка, А не более:
при сечении жилы 0,75 мм 2 — 6,0;
с сечением жилы 1,0 мм 2 — 10,0;
с сечением жилы 1,5 мм 2 — 16,0;
с сечением жилы 2,5 мм 2 — 25,0.
Эксплуатация при температуре окружающей среды от -25°С до +40°С
Максимальная рабочая температура жилы — 70°С
Радиус изгиба — не менее 40 мм
Не распространять горение
Проволока с защитой от плесени
Срок службы — не менее 10 лет

Варианты поперечного сечения

ПВС 2×0,75	ПВА 2×1,0	ПВС 2×1,5	ПВА 2×2,5	ПВА 3×0,75	ПВА 3×1,0	ПВА 3×1,5	ПВА 3×2,5	ПВА 3×4	ПВС 3×6
ПВС 4×0,75	ПВА 4×1,0	ПВС 4×1,5	ПВА 4×2,5	ПВС 4×4	ПВА 5×1,0	ПВА 5×1,5	ПВА 5×2,5	ПВА 5×4	ПВА 5×6,0

Для подключения мобильных объектов к трансформаторным подстанциям или распределительным сетям необходимы гибкие проводники. Использование мобильных электростанций отражает эту задачу. Ситуация может усугубляться наличием воды, разлитых эмульсий, масел в месте укладки. Не всегда условия внешней среды позволяют использовать здесь проводники с пластиковым виниловым или полиэтиленовым экраном.

Резиновая изоляция медных жил, резиновая оболочка позволяет эффективно использовать кабель КГ там, где невозможно использовать что-либо другое. Его класс гибкости делает его уникальным для соединений в труднодоступных местах с агрессивной средой.

В статье будет представлен этот проводник, его характеристики, параметры. Другие кабели этой группы материалов суммируются.

Общие принципы конструирования и основные параметры кабеля марки КГ, моделей и марок на его основе установлены ГОСТ 24344-80 «Кабели для нестационарной прокладки». Современная продукция выпускается на основании ТУ 16.К73.05-9.3 и ТУ 3544-078-21059747-2011 (на 660 и 380 вольт соответственно).

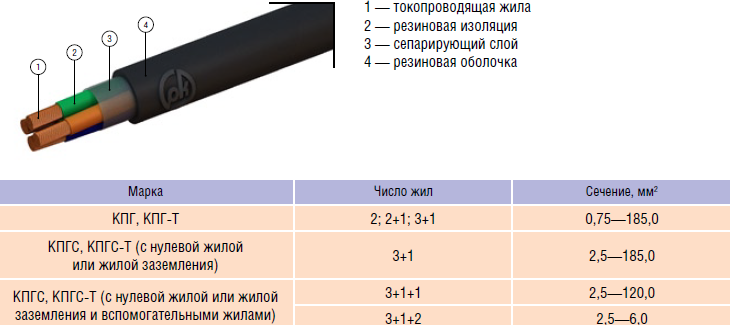

Расположение основных конструктивных элементов Базовый экземпляр группы КГ в разрезе выглядит так:

Медные круглые многопроволочные жилы, количество от 1 до 6. Класс гибкости 5;
Разделительная синтетическая пленка может отсутствовать, если изоляционный материал не прилипает к меди:
Изоляционный слой из электротехнической резины РТИ-1. Толщина зависит от сечения, количества жил;
Разделительный слой из пленки, скрученной с шагом не более 16 диаметров, изолированные жилы. Может отсутствовать, если изоляция не прилегает к оболочке;
Оболочка защитная из рукавной резины РШТ-2, РШТМ-2, РШН-1. Толщина разная, в зависимости от количества и сечения жилок. Может быть изготовлен для холодных или тропических районов. Оболочка и изоляция одножильных кабелей могут быть объединены в один слой резины РТИШ, толщиной не менее двух слоев изоляции.

Маркировочный стол

Маркировка кабеля стандартно выполняется буквенно-цифровым кодом. Слева направо:

К — кабель
Характеристики или конструктивные особенности. Буквы, указанные в таблице, могут отсутствовать;
Г — гибкий;
Дефис климатического исполнения;
Типоразмер изделия с пространственным разделением: количество жил, знак умножения, номинальное сечение в мм2.

Буквенные обозначения конструктивных особенностей, свойств, областей применения, отражаемые маркировкой, приведены в таблице:

Особенности	Описание	Письмо
Гибкость	Силовая гибкость	КГ
	Повышенная гибкость	KKE
	Особо гибкий	COG
Исполнение	С экранами на каждой жиле, с общим экраном по скрученным жилам	NS
	С сердечником	С
	С усиливающими элементами	Есть
Форма	Плоская	NS
Теплостойкость	Длительно допустимая температура нагрева ядра свыше 75°С	Т
Конструкция жилы	Жилы кабелей, предназначенных для эксплуатации в районах с тропическим климатом, изготовляют из луженой луженой или луженой медной проволоки с содержанием олова не менее 40 %	л
Климатическое исполнение, через дефис	Для холодного климата диапазон рабочих температур -60 ÷ + 50°С.	ГЛ
Климатическое исполнение, через дефис	Тропическое исполнение, для работы в условиях повышенной влажности и температур в диапазоне -10 ÷ + 55°С, обеспечивает защиту от повреждения изоляции спорами плесени и грибка	Дефис Т
Пожароопасность	Негорючая маслостойкая резина	H

Наносится на наружную поверхность корпуса любым несмываемым способом, кроме тиснения.

Конструкция и условия эксплуатации

Широкий ассортимент моделей этого семейства обеспечивает широкий выбор марок для конкретных применений.

Марка кабеля	Конструкция	Условия эксплуатации
КГ	Основные (с медными многопроволочными жилами в резиновой оболочке)	При изгибах радиусом не менее 8 диаметров кабеля, при температуре окружающей среды от -40 до +50°С при воздействии солнечного излучения
КГ-ХЛ	С резиной для холодного климата	То же, при температуре окружающего воздуха от -60 до + 50°С
КГ-Т	Жилы медные луженые, тропические каучуки	То же, при температуре окружающего воздуха от -10 до + 55°С, с устойчивостью к плесневым грибам
ЦГН	Маслостойкие, не распространяющие горение	При изгибах радиусом не менее 8 диаметров кабеля, при возможности попадания масла на оболочку, при температуре окружающей среды от -30 до + 50°С
ККЭ	С жилами повышенной гибкости	При изгибах радиусом не менее 5 диаметров кабеля, при температуре окружающего воздуха от -50 до +50°С при воздействии солнечного излучения
КПГС	С высокогибкими жилами и профилированным сердечником	То же, с возможностью ударных и раздавливающих нагрузок на кабель

Проводник

Сердечник изготовлен путем скручивания большого количества медных проволок, диаметр которых не превышает 0,5 мм при очень больших сечениях жил. Такая конструкция вместе с резиновой изоляцией повышенной упругости, оболочкой обеспечивает кабелю КГ повышенную гибкость. Это значительно расширяет сферу его применения.

Номинальное сечение жилы определяет значение активного электрического сопротивления жилы. Чем меньше сопротивление, тем больше допустимый ток. Соответственно, тем выше будет включена допустимая мощность. Количество проводников некоторых моделей, шаг их сечения:

Марка кабеля	Количество жил
Марка кабеля	основной	заземляющий	вспомогательный
КГ, КГ-Т, КГ-ХЛ, КГН	1	—	—	2,5 — 120
	2 и 3	—	—	0,75 — 120
	2 и 3	1	—	0,75 — 120
	2 и 3	—	1	2,5 — 70
	2 и 3	—	2	2,5 — 70
	4 и 5	—	—	1,0-25
ККЕ	2	—	—	0,75 — 70
ККЕ	2 и 3	1	—	0,75 — 70
КПГС, КГПСН	3	1	—	2,5 — 120
	3	1	1	2,5 — 6,0
	3	1	2	4,0 — 50
КОГ-1	1	—	—	16- 150
КГЭ	3	1	—	10- 150
КГЭ	3	1	1	10- 150
КШВГТ-10	3	3	—	25 — 150

Защитный материал и толщина

Размер изоляционного слоя гарантирует, что возможность предотвращения электрического пробоя напряжения между двумя проводниками остается неизменной. Напряжение может во много раз превышать значения номинального рабочего при аварийных бросках. Нагрев проводника протекающим током также может повлиять на состояние резины. Оболочка обеспечивает электрическую прочность и механическую защиту. Толщина изоляции некоторых марок группы КГ, мм:

Номинальное сечение основных жил, мм 2	Изоляция	Оболочка кабелей
Номинальное сечение основных жил, мм 2	Изоляция	одножильный	многожильный
0,75	0,8	—	1,3- 1,5
1	0,8	—	1,3- 1,6
1,5	0,8	—	1,5- 1,8
2,5	0,9	1.4	1,7-2,0
4	1	1,5	1,8-2,2
6	1	1,6	2,0 — 2,5
10	1. 2	1,8	3,1 -3,6
16	1.2	1,9	3,3 — 3,9
25	1,4	2	3,6 — 4,4
35	1,4	2.2	3,6 — 4,5
50	1,6	2,4	4,5 — 5,0
70	1,6	2,6	4,8 — 5,0
95	1,8	2,8	5,0-5,3
120	1,8	3	5,0 — 5,3

Очевидно, что свойства должны учитывать область видимости. Например: одинарный, высокогибкий КОГ-1, основное применение — соединение электрододержателей сварочных аппаратов… Условия эксплуатации предъявляют повышенные требования к механической прочности, химической стойкости… Представленная ниже таблица дает представление о конструкции особенности:

Еще один пример изменения параметров при разработке дизайна под конкретное приложение. Марка КШВГТ-10 работает в основном в сетях переменного тока напряжением до 10 тысяч вольт. Использование экранов способствует снижению уровня взаимных электромагнитных помех. Изоляционный слой, оболочка, защитный рукав в совокупности обеспечивают достаточное значение диэлектрической прочности. Размеры конструктивных элементов конструкции КШВГТ-10, мм:

Резина

по сравнению с поливинилхлоридом менее подвержена разрушению под воздействием ультрафиолета. Это позволяет использовать кабель KG на открытом воздухе.

Цвет изоляции

Окраска проводов, ее правильное нанесение имеет важное значение при выполнении монтажа. Для проводов, число жил которых больше двух, стандартная цветовая схема. Синий используется нулевой провод. Коричневый, более горячий, служит фазным проводником (для постоянного напряжения «плюс»). Зелено-желтый провод всегда подключен к защитному заземлению. Если такого цвета нет, заземление подключается к черному. Соблюдение этих правил поможет при установке, повысит безопасность обслуживания или ремонта.

Количество жил	Расцветка без заземлителя	Расцветка с заземлителем
3	синий, черный, коричневый	зелено-желтый, синий, коричневый
4	синий, черный, коричневый, черный или коричневый	зелено-желтый, синий, черный, коричневый
5	синий, черный, коричневый, черный или коричневый, черный или коричневый	зелено-желтый, синий, черный, коричневый, черный или коричневый
6	—	зелено-желтый, черный, синий, черный, коричневый, черный

Вес, размеры

В связи с использованием мобильных потребителей для связи имеет значение заявленный вес товара. Для каждой марки нормируется на длину одного километра:

Номинальное сечение основных жил, мм 2		С тремя основными жилами и маркировкой заземляющей жилы			КОГ-1	КГЭ	КШВГТ — 10
Номинальное сечение основных жил, мм 2		КГ, КГ-ХЛ, КГ-Т, КГН	ККЭ	КПГС, КПГСН	КОГ-1	КГЭ	КШВГТ — 10
0,75		140	140	—		—
1	—	150	150	—	—	—	—
1,5	—	190	190	—	—	—	—
2,5	70	280	280	310	—	—	—
4	100	390	400	430	—	—	—
6	130	540	570	600	—	—	—
10	210	910	990	1100	—	2000	—
16	290	1200	1300	1400	240	2300	—
25	420	1700	1900	2000	320	2900	4900
35	560	2300	2600	2600	440	3500	5800
50	760	3100	3600	3700	610	4100	6700
70	1000	4100	4800	4800	840	5600	7900
95	1300	5300	—	5500	1100	6900	9700
120	1600	6300	—	6500	1400	8100	11000
150	—	—	—	—	1700	9600	13000

Возможности повышенной гибкости, позволяющие прокладывать соединения в труднодоступных местах, обязывают знать внешние размеры. Приведены значения наружных диаметров некоторых представителей модельного ряда:

Номинальное сечение основных жил, мм 2	Одножильные марок КГ, КГ-ХЛ, КГ-Т	С тремя основными жилами и жилой заземления			КОГ-1	КГЭ
Номинальное сечение основных жил, мм 2	Одножильные марок КГ, КГ-ХЛ, КГ-Т	КГ, КГ-ХЛ, КГ-Т, КГН	ККЭ	КПГС, КПГСН	КОГ-1	КГЭ
0,75	—	10	10	—	—	—	—
1	—	10	10	—	—	—	—
1,5	—	11	11	—	—	—	—
2,5	7	13	13	16	—	—	—
4	8	16	16	18	—	—	—
6	9	18	19	22	—	—	—
10	10	23	24	25	—	41	—
16	13	25	28	30	10	44	—
25	15	30	32	34	12	46	67
35	17	35	38	38	14	50	72
50	19	42	44	45	16	54	74
70	22	45	49	49	18	63	79
95	24	51	—	53	20	67	86
120	27	56	—	58	23	72	91
150	—	—	—	—	25	78	97

Ориентировочная область применения

Выполняя общее назначение, кабель KG и каждая отдельная модель этой группы имеют свое специфическое применение.

Марка кабеля	Область применения
КГ, КГ-ХЛ, КГ-Т, КГН, КПГ, КПГС, КПГСН	Для подключения подвижной техники к электрическим сетям на номинальное переменное напряжение до 660В и частотой до 400Гц или постоянное напряжение до 1000В
КОГ-1	Для соединения при дуговой сварке электродержателей сварочных установок на номинальное напряжение 220В переменного тока частотой 50Гц или постоянного тока
КГЭ	Для подключения экскаваторов и другой подвижной техники к электрическим сетям с номинальным напряжением 6 кВ переменного тока частотой 50 Гц.
КШВГТ-10	Для стационарной и мобильной прокладки и присоединения мобильных механизмов к электрическим сетям на номинальное напряжение 10 кВ переменного тока частотой 50 Гц

В заключение приведены значения параметров, характеристики гибких проводников этого семейства, не упомянутые в статье:

Температура окружающей среды при нормальной эксплуатации, °С, -40 ÷ +50;
Длительно предельная температура эксплуатации, °С, +70;
Электрическая прочность при нормальных условиях, не менее, мОм/км, 50;
Испытание изоляции базового кабеля КГ пройдено подачей переменного напряжения 2,5 кВ в течение 5 минут;
Стойкость к излому, не менее 30 000 циклов.

Срок службы мобильных потребителей при соблюдении правил нормальной эксплуатации, не менее, лет, 4.

В статье будут рассмотрены все аспекты классификации кабельной продукции по гибкости и даны рекомендации по практическому выбору продукции для проектировщиков и эксплуатирующих организаций.

Деление на классы гибкости отражено на законодательном уровне для обоих видов продукции четким указанием норм в государственных стандартах. Необходимость разделения возникла в результате насущных потребностей промышленности и техники. Большинство стандартов предусматривают три класса гибкости кабельной продукции. Например, силовой изолированный провод может быть нормальной, повышенной (Г) или повышенной гибкости (ОГ — особой гибкости), а силовой кабель для нестационарной прокладки — гибким (Г), повышенной гибкости (ПГ), особой гибкости ( ОГ).

Сферы применения того или иного кабеля или провода, независимо от гибкости, рассматриваются в технических условиях и стандартах на изготовление кабельной продукции. Величина гибкости напрямую определяет, насколько малым может быть радиус изгиба при эксплуатации изделия, что следует учитывать при установке конкретного оборудования. Пример: если нет возможности уменьшить радиус изгиба при прокладке, то необходимо использовать более гибкий кабель, цена его соответственно будет выше. И, конечно же, изгиб проводки под углом, близким к прямому, требует выбора максимально гибкого изделия.

По нормативам нормальная гибкость допускает минимальный радиус изгиба 8d, повышенной гибкости — 5d, особой гибкости — менее 5d, где d — диаметр кабеля.

Любая марка кабельной продукции в обозначении содержит на первом месте в аббревиатуре степень гибкости, только после этого перечисляются остальные характеристики. Таким образом, полное обозначение, включающее марку, также несет информацию о гибкости.

Чтобы выдержать заданную гибкость изделия, токопроводящие жилы выбирают в соответствии с классами с первого по шестой по таблицам ГОСТ 22483, и в необходимом количестве. .. Чем выше класс сердечника, тем более гибкое кабельное изделие можно получить на его основе. Важен и материал, алюминиевые жилы встречаются в кабельной продукции меньшей гибкости, чем медные, в частности, алюминиевые жилы выше третьего класса отсутствуют. Что касается первого и второго класса, то алюминиевый или медный провод выбирают исходя из заданного минимального количества штук в жиле. Тогда как для остальных классов используется максимальная площадь каждого отдельного провода. А сумма получается делением площади жилы на площадь одной проволоки:

Класс 1 — сечением от 0,03 до 1000 мм2 с минимальным количеством жил от 1 до 59;

Класс 2 — сечением от 0,5 до 2000 мм2 с минимальным количеством жил от 7 до 91;

3 класс — сечение от 0,5 до 500 мм2, максимальный диаметр проволоки от 0,33 до 0,87;

Класс 4 — сечение от 0,05 до 400 мм2, максимальный диаметр провода от 0,11 до 0,69;

Класс 5 — сечение от 0,03 до 625 мм2, максимальный диаметр провода от 0,09 до 0,61;

Класс 6 — сечение от 0,03 до 300 мм2, максимальный диаметр проволоки от 0,06 до 0,41;

Кроме всего прочего, ко 2 классу относятся жилы двух типов, герметичные и негерметичные, что также влияет на минимальное количество проводов в них.

Пример: для силовых кабелей нестационарной прокладки (используемых, например, в силовых удлинителях) оговаривается, что токопроводящие жилы должны быть не ниже пятого класса (очевидно медные), дальнейшая детализация возлагается на технические условия для производства конкретной марки продукта. Эти спецификации разрабатываются специальными конструкторскими бюро и чаще всего распространяются на платной основе. Для силового изолированного провода класс жил указывается прямо в стандарте:

Нормальная гибкость — степень 1;

Повышенная гибкость — классы 2-4;

Высокая гибкость — класс 5-6.

Провода ПВ1 — ПВ4 должны состоять из одной жилы. При этом их гибкость по ГОСТ 6323 соответственно бывает следующей: нормальная, гибкая, повышенной гибкости, особой гибкости. И реализуются они на жилах классов 1-2,2-4,3-4,4-5 соответственно. При этом выбор того или иного класса определяется сечением жилы.

Чтобы жилы можно было четко различить с обоих концов отрезанного куска проводки, они заключены в цветную оболочку. Это сделано в кабеле марки КГ (5 класс жил), предназначенном для питания мобильных механизмов и широко применяемом в производстве профессиональных электрических удлинителей напряжением 380 В. Более того, для каждого количества ядер существует предпочтительный набор цветов. Стандарт предусматривает отдельные модификации для трехфазного и однофазного применения.

Качества кабельного изделия зависят от входящих в его состав жил, а требования к композитным изделиям подробно описаны в документации, регламентирующей процесс изготовления. Испытание кабелей и проводов на гибкость проводят по ГОСТ 12182. Для обеспечения правильной дозировки нагрузок и подбора испытательного оборудования нормативная документация на продукцию снабжена инструкциями по испытаниям. По стандартам кабельное изделие должно выдерживать 30 000 циклов изгиба.

В заключение хотелось бы дать несколько советов по покупке. В процессе работы над проектом с согласованной документацией проблем, как правило, не возникает, так как проектировщик однозначно указывает тип необходимого изделия. А вот при ремонте старой техники может встать вопрос о замене вышедшего из строя участка проводки, а документацию найти уже не получится. В этом случае существует два способа выбора нужного товара:

Попробуйте визуально определить, к какому стандарту относится товар, шанс на успех достаточно высок, так как ГОСТы не претерпевают больших изменений на протяжении длительных промежутков времени;

Выполните проектирование самостоятельно, то есть узнайте рабочее напряжение и выберите соответствующий стандарт в соответствии с условиями эксплуатации. После этого достаточно произвести визуальное сравнение старой модели с выбранной. С внешним видом идентичности можно отбросить сомнения. Тип выбирается с помощью линейки, штангенциркуля, калькулятора и несложных геометрических расчетов.

Наконец, класс гибкости определяется роликами, аналогичными тем, которые используются для испытаний на гибкость в стандартных лабораториях. Сравнивая минимальный радиус с требованиями кода, можно определить класс гибкости продукта.

В зависимости от полноты соблюдения технологических требований на кабель или провод цена может колебаться достаточно сильно. Однако не стоит забывать и об экономических показателях, которые сильно разнятся по всему миру: сумма налогов, заработная плата работников.

Индустрия не стоит на месте. Старые технологии доводятся до совершенства, рождаются новые. Ежедневно увеличивается количество электроинструментов и бытовых приборов, работающих от сети с напряжением 220/380 В. Соответственно возникает необходимость использования унифицированного, стандартного кабеля, который можно было бы использовать для подключения электроприборов к сети. Забегая вперед, отметим, что это так.

На конкретный выбор влияют особенности и условия эксплуатации. Важно выбрать максимально прочный, электрически и пожаробезопасный кабель с повышенной гибкостью и длительным сроком службы. Кроме ПВС, лучшего варианта для бытовой техники, есть и другие, менее популярные виды проводов.

Однако ФВС может работать при напряжении переменного тока до 380 В, что является идеальным значением для бытового применения. Из достоинств следует выделить пластичность, на что влияет минимальный радиус изгиба. Это позволяет сохранить целостность изоляции, снизить риски разрыва внутренних проводников.

Назначение и применение ПВА

В целом о назначении кабеля можно судить по последней букве маркировки – «С», что означает «соединительный». Получается, что изделие предназначено для коммутации электроприборов между собой или подключения к сети.

Провод ПВС

используется в основном в домашних условиях. Его можно использовать для создания нескольких продуктов:

удлинитель;
коммутация электрических устройств;
устройство систем временного освещения.

Часто кабель можно встретить на различных производственных предприятиях, где коммутируется оборудование средней мощности, в том числе токарные станки, силовые агрегаты и пульты управления. Провод ПВС бытового и промышленного назначения различается количеством и площадью сечения жил. Большой выбор вариантов позволяет найти нужную модель в соответствии с требованиями и условиями эксплуатации.

Расшифровка маркировки ПВС

Расшифровать ПВС достаточно просто:

буква «П» указывает на то, что данный товар является «проводом»;
буква «Б» означает, что жилы и оболочка защищены «поливинилхлоридной» (виниловой) изоляцией;
«С» — кабель «соединительный» (назначение).

Возможны другие варианты проводов. Например, на прилавках магазинов часто можно встретить маркировку ПВСП. Многие ошибочно полагают, что речь идет об идентичном кабеле, хотя на самом деле жилы у этой модели расположены параллельно друг другу. В результате провод имеет овальное сечение, и монтажники называют его «плоским».

Любой кабель/провод должен иметь маркировку снаружи. Помимо буквенных обозначений, на оболочке ПВА могут быть разные цифры:

первая цифра используется для обозначения количества жил, поэтому число всегда будет целым — 2, 4, 5, 8 и т. д.;
вторая цифра обозначает площадь поперечного сечения одиночной жилы — 0,25, 0,75 и т. д. (измеряется в кв. мм).

Это будет намного легче понять, глядя на примеры. Предположим, вы увидели кабель с маркировкой ПВА 4×0,75. Расшифровывая значение, получаем «провод соединительный с поливинилхлоридной изоляцией и четырьмя жилами сечением 0,75 кв. мм каждая». Если на изделии имеется маркировка ПВСП 2×2,5, то данный кабель представляет собой плоский вариант ПВА с двумя жил и сечением 2,5 кв. мм каждая.

Есть более сложная маркировка, когда на кабеле указано «ПВС 4×0,5+1×1,0. Этот провод имеет четыре жилы сечением 0,5 кв.мм и одну дополнительную — 1,0 кв.мм.

Важно! В соответствии с ГОСТ допускаются небольшие отклонения между фактическим и номинальным значениями площади поперечного сечения провода. Таким образом, это значение возможно меньше или больше заявленного, при этом электрическое сопротивление должно быть таким же, как указано в техническом паспорте. Это главный технический параметр!

Разновидности

ПВС

можно разделить на несколько разновидностей, в зависимости от способов работы и конструкции. Речь идет о внутренних и наружных, а также медных и алюминиевых проводах.

Подробнее о каждом варианте PVA:

Наружный кабель имеет как минимум три жилы, соответствующие фазе, нейтрали и земле. Этот провод можно использовать для подключения трансформаторов и распределительных щитов.
Внутренний также состоит из трех жил, но применяется в основном внутри жилых и производственных помещений.
Медный ПВС характеризуется низким сопротивлением, эластичностью и высокой прочностью.
Эти показатели не хуже алюминиевого кабеля. Он намного дешевле, но считается устаревшей технологией.

Стоимость конкретного кабеля зависит от нескольких параметров:

секция;
производитель;
условий использования;
количество метров в бухте;
техническое исполнение;
расстояние до производителя (сколько денег ушло на транспортировку).

Дизайн

Современный провод ПВС состоит из нескольких медных жил, переплетенных между собой, с отдельной изоляцией из высококачественного поливинилхлорида. Кроме того, все жилы защищены оболочкой из ПВХ. Стандартный кабель имеет круглую форму сечения, хотя модель ПВСП, как описано выше, будет овальной. В состав теплоизоляционных материалов могут входить различные добавки, придающие им дополнительные защитные функции (например, продукт не поддерживает процесс горения).

Каждый медный проводник включает в себя большое количество медных проводов. При скручивании каждого образуется плотный пучок. По ГОСТу класс проживания в ПВС должен быть не ниже пятого. Такой стандарт автоматически регламентирует минимальную толщину проводов, из которых формируется одна жила.

При поперечном сечении каждой жилы в кабеле 1 кв. мм диаметр используемых проводов должен быть не менее 0,21 мм.

Согласно нормам, прописанным в ГОСТ, провод может выпускаться в следующих исполнениях: с двумя, тремя, четырьмя или пятью жилами. Площадь поперечного сечения колеблется в пределах 0,75-16 кв.мм. Более толстые сорта кабеля производятся на специализированных заводах и необходимы для промышленного использования.

Анализируя ГОСТ, можно обнаружить еще одно важное правило: в ПВА жилы закручены влево, но плотность настолько высока, что наполнитель не используется.

При выборе теплоизоляционной оболочки производители стараются использовать материалы разных цветов, что упрощает монтажные задачи. Отдельные ядра могут быть окрашены в синий, коричневый, красный, желтый или даже желто-зеленый цвет. Фазный проводник обычно маркируется коричневым или красным цветом, нулевой — синим или голубым, а заземление — двойным, желто-зеленым. Общая оболочка, под которой расположены все жилы, может иметь произвольный цвет (например, черный).

Верхний, наружный слой представляет собой оболочку из поливинилхлорида, которая наносится методом экструзии. В процессе однократной укладки защитный слой не поддерживает горение. Благодаря своей пластичности оболочка заполняет любые зазоры, образующиеся между жилами, благодаря чему провод приобретает круглую форму. Максимальное значение эксцентриситета составляет 10%.

цветов

В мире приняты стандарты, по которым производители обычно окрашивают жилы проводников в зависимости от их количества, а также наличия или отсутствия заземления.

В таблице ниже приведены эти стандарты:

Если любые два цвета заданы через косую черту, то право выбора конкретного остается за производителем.

В зависимости от цвета изоляции жилы имеют уникальное назначение:

синий цвет — нейтральный проводник;
желто-зеленый — заземление;
черный или коричневый — фаза.

Важно! Часто фазовая жила окрашивается в белый цвет, что также допустимо по международным стандартам.

Условия эксплуатации и технические характеристики

Важным условием эксплуатации проводов ПВА любых моделей является содержание в диапазоне рабочих температур, который составляет от -35 до +40 гр. Цельсия. Если соблюдать это правило и исключить механические повреждения, то трос прослужит десять лет.

Благодаря высоким техническим и эксплуатационным характеристикам ПВА значительно превосходит провода других марок. Однако есть только один недостаток — цена. Однако причины более высокой стоимости вполне очевидны.

Перечислим основные технические параметры, прописанные в ГОСТ:

Для производства используются жилы с классом гибкости не ниже пятого. В соответствии с этим требованием выбирают сечение проводов, используемых при формировании сердечника. Например, по 0,21 кв. мм для кабеля с 1,0 кв. мм или 0,26 кв. мм для 2,5 кв. мм.
Удельная толщина изоляционного слоя для отдельной жилы и для всего провода в целом зависит от их сечения. Для сердечников диапазон толщины составляет 0,6-0,8 мм, для оболочки — 0,8-1,2 мм. Выбирая данное значение, нужно ориентироваться на электрическое сопротивление, указанное в ГОСТ.
Диапазон рабочих температур ПВС-провода от -35 до +45 гр. Цельсия (для некоторых исполнений ниже — от -25 до +40). Максимально допустимое значение при нагреве кабеля составляет +70 гр. Цельсия, при этом монтаж производить при температуре не ниже -20 гр. Цельсия.
Оболочка из ПВХ не поддерживает горение, но может треснуть при воздействии экстремально низких или высоких температур.
Срок службы по ГОСТу при строгом соблюдении условий не менее шести лет.
Оболочка провода не должна иметь видимых дефектов, в том числе вздутий и вмятин. Важно обеспечить отсутствие свободного пространства между жилами кабеля, а при необходимости использовать в качестве наполнителя дополнительные материалы. В этом случае оболочка снимается с жил легко, без каких-либо затруднений.

Особенность монтажа ПВС для прокладки в грунте и снаружи

Первое, на что следует обратить внимание, это то, что ПВА-провод не предназначен для прокладки под землей. Если это крайне необходимо, то в идеале изделие должно быть спрятано внутри трубы с двойными стенками. В процессе прокладки кабеля на открытом воздухе необходимо использовать гофрированные трубы, крепящиеся к стенам и другим поверхностям стационарных объектов. В этом случае обязательно нужно провести заземление.

Если вам необходимо создать воздушную линию электропередачи с использованием ПВА-провода, то выбирайте кабель исключительно с медными жилами. При этом расстояние между началом и концом маршрута должно быть минимальным. Скрытая проводка из кабеля ПВА недопустима (его нельзя спрятать под штукатурку).

Несмотря на то, что кабель отличается коротким сроком службы (для электропроводки шесть лет в доме действительно мало), его можно использовать при прокладке под стяжку. Этот вариант уместен, если вы хотите сэкономить на покупке более качественного и прочного провода. Благодаря набору уникальных свойств и защите от проникновения пыли и влаги ПВА может эксплуатироваться в помещениях с повышенным уровнем влажности.

Возможна дополнительная изоляция изделия термоусадочными трубками. Однако даже этот вариант не спасет кабель ПВС, который нельзя эксплуатировать непосредственно в воде, так как изоляция все равно будет накапливать влагу. Поскольку прокладка кабельных линий под натяжным потолком относится к скрытой разновидности, то ПВА-провод в данном случае опять же неприемлем.

Преимущества и недостатки

Из положительных качеств проволоки ПВА можно выделить:

медь

– легкий металл, поэтому вся конструкция в целом характеризуется минимальным весом;
возможность использования в электрических сетях напряжением 220/380 В;
повышенной гибкости, благодаря чему изделие можно укладывать в конструкции с крутыми поворотами, требующими большого радиуса изгиба.

Недостатки ПВС связаны с ограниченными возможностями прокладки (недопустима скрытая проводка, прокладка под землей). В общем, из-за круглой формы кабеля даже при большом желании организовать скрытую проводку вы столкнетесь с большими неудобствами. Наконец, стоимость ПВА выше по сравнению с аналогами.

Кабель ПВС

в сравнении с ВВГ

По технико-эксплуатационным характеристикам ВВГ превосходит ПВА-провод, но назначение у этих моделей разное. При организации электропроводки в доме, квартире, на промышленных объектах лучше всего использовать кабель ВВГ, так как именно в этом его основное предназначение.

ПВС применяется там, где ВВГ неуместен и может испортить общую картину. Или в любых других ситуациях, когда неудобно эксплуатировать трос ВВГ из-за его большей жесткости. Например, сложно будет представить ВВГ, используемую для коммутации СВЧ-печи, утюга или фена. Выглядит нелепо, крайне нерационально, поэтому в данном случае альтернативы ПВС нет.

ВВГ также нельзя использовать при обустройстве временного уличного освещения, конструировании удлинителей для подключения газонокосилки, шнуров при переключении котлов и расширительных бачков. Таким образом, сравнивать ВВГ и ПВА по техническим параметрам — нецелесообразно, так как эти проводники предназначены для решения совершенно разных задач.

Как выбрать проволоку ПВА

Первое, на что нужно обращать внимание при выборе любого электрического кабеля или провода — количество и сечение жил, подобранных в соответствии с условиями эксплуатации. Выбирать ФЭС необходимо в зависимости от мощности электроприборов, которые через него будут включаться в сеть. Наличие или отсутствие заземляющего провода важно для соединения прибора и контура заземления. Например, при прокладке промышленной сети нужно использовать ФВС с четырьмя жилами. По крайней мере, именно так это прописано в правилах ПУЭ.

При осмотре товара убедиться в отсутствии дефектов изоляции, ее надлежащего качества. Проверьте его на прочность, так как изоляция не должна повредиться или порваться от прикосновения. В противном случае кабель прослужит недолго и даже будет опасен.

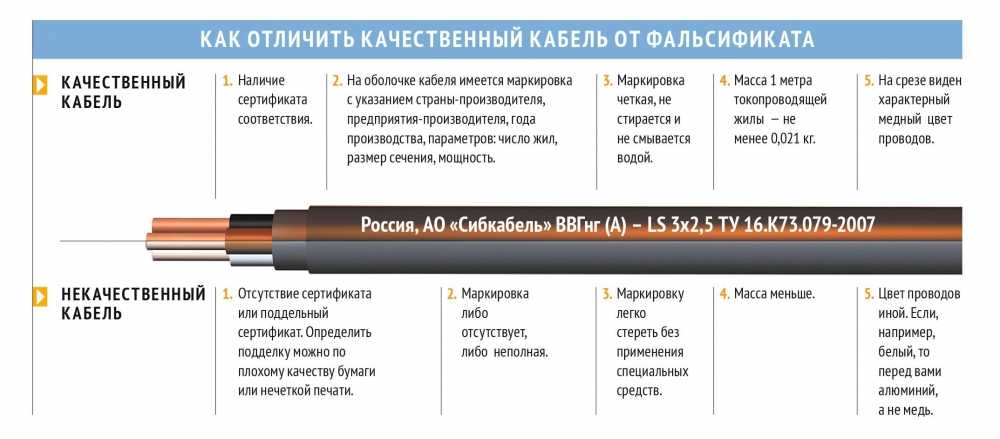

Каждый производитель должен предоставить образец своего провода. При его осмотре убедитесь, что отдельная жила скручена правильно. О некачественности судят по наличию пятен, разрывов, разного цвета и других дефектов, которые видны невооруженным глазом. На маркировке можно увидеть не только количество жил и площадь их сечения, но и узнать о процентном содержании меди.

Для обеспечения безопасной и энергоэффективной работы электрооборудования важно подобрать подходящий провод ПВС. Если в процессе выбора товара вы столкнулись с какими-либо трудностями, то обратитесь за помощью к профессиональным монтажникам или консультантам магазина. Однако не стоит верить каждому слову последнего. В идеале следует изучить базовую информацию о PVS и, вооружившись знаниями, отправиться за покупками.

23.06.2019 Электромобили начинают давить на рынок нефти, аналитики уверены, что очень скоро бензиновых или дизельных машин на дорогах станет меньше, люди начинают задумываться о покупке электромобилей.

Кабель силовой КПГНТ повышенной гибкости

ТО Кабель повышенной гибкости марки КПГНТ силовой применяется при подключении различных силовых внешних механизмов в условиях агрессивных температурных и других воздействий. Кабель кпгнт 3х1 5 1х1 5 имеет многопроволочные медные жилы, покрытые термостойкой резиновой изоляцией, дополнительно применяется маслостойкая резина, не поддерживающая и не распространяющая горение. Также оболочка имеет высокую прочность на растяжение, а сам кабель гибкий и легко коммутируется в силовых шкафах, щитах автоматических выключателей.

Область применения кабеля кпгнт:

Основная область применения — подключение наружных механизмов стационарного и передвижного типов к основной или промежуточной электрической сети. Работают при 400 Гц и 600 В переменного тока и постоянном токе 1000 В. Кабель не должен перегибаться, допустимый радиус поворота должен быть не менее 5 диаметров кабеля. Рассчитан на максимальную температуру проводника до +85 градусов.

Кабель Кпгнт марки

Трос повышенной гибкости маркируется по области применения. Ведь есть даже морозостойкие модели, рассчитанные на температуру эксплуатации до -60 градусов. Все они рассчитаны на работу в агрессивных средах: дезинфицирующие средства, горячие масла, высокие внешние температуры.
