Какие бывают виды медных силовых кабелей. Каковы их основные технические характеристики. Где применяются различные типы медных силовых кабелей. Как выбрать подходящий медный силовой кабель для конкретных задач.
Основные виды медных силовых кабелей
Медные силовые кабели широко используются для передачи и распределения электроэнергии в различных сферах. Наиболее распространенными видами являются:
- ВВГ — кабель с ПВХ изоляцией и оболочкой
- NYM — кабель с ПВХ изоляцией для стационарной прокладки
- ПВС — гибкий кабель с ПВХ изоляцией
- ШВВП — плоский шнур с ПВХ изоляцией
- NYY — кабель с ПВХ изоляцией для прокладки в грунте
Каждый тип имеет свои особенности конструкции и области применения. Рассмотрим их подробнее.
Кабель ВВГ: характеристики и применение
ВВГ — один из наиболее универсальных и распространенных видов силовых кабелей. Его основные характеристики:
- Медные токопроводящие жилы
- ПВХ изоляция и оболочка
- Напряжение 0,66 или 1 кВ
- Температура эксплуатации от -50°C до +50°C
- Срок службы 30 лет
ВВГ применяется для стационарной прокладки в сухих и влажных помещениях, на открытом воздухе, в кабельных сооружениях. Подходит для прокладки в земле в траншеях.
Особенности кабеля NYM
NYM — кабель немецкого стандарта для стационарной открытой и скрытой прокладки внутри помещений. Его отличительные черты:
- Повышенная гибкость
- Двойная изоляция жил
- Заполнение между жилами
- Напряжение до 660 В
- Температура эксплуатации -30°C до +70°C
NYM используется в жилых и общественных зданиях, офисах, производственных помещениях. Подходит для монтажа в трубах, каналах, за подвесными потолками.
Гибкий кабель ПВС: конструкция и применение
ПВС — гибкий многожильный кабель для подключения бытовых электроприборов и инструментов. Его характеристики:
- Медные многопроволочные жилы
- ПВХ изоляция и оболочка
- Повышенная гибкость
- Напряжение до 380 В
- Температура эксплуатации -25°C до +40°C
ПВС применяется для подключения электроинструментов, бытовой техники, осветительных приборов. Используется в удлинителях и шнурах питания.
Плоский шнур ШВВП: особенности конструкции
ШВВП — плоский соединительный провод для подключения бытовых электроприборов. Его основные характеристики:
- Медные многопроволочные жилы
- ПВХ изоляция и оболочка
- Плоская форма
- Напряжение до 380 В
- Температура эксплуатации -25°C до +40°C
ШВВП используется для подключения бытовых приборов небольшой мощности — настольных ламп, радиоприемников, зарядных устройств. Не рекомендуется для мощных потребителей.
Кабель NYY для подземной прокладки
NYY — силовой кабель, предназначенный для прокладки в земле. Его особенности:
- Медные жилы
- ПВХ изоляция и оболочка
- Защита от влаги и механических повреждений
- Напряжение до 1 кВ
- Температура эксплуатации -40°C до +70°C
NYY применяется для прокладки в земле, траншеях, каналах, туннелях. Используется для подземных линий электропередачи и подключения зданий.
Выбор подходящего медного силового кабеля
При выборе кабеля следует учитывать следующие факторы:
- Условия прокладки и эксплуатации
- Требуемое напряжение и мощность
- Необходимость защиты от внешних воздействий
- Требования к гибкости
- Допустимые температуры эксплуатации
Правильно подобранный кабель обеспечит надежную и безопасную работу электросети. При возникновении сомнений рекомендуется проконсультироваться со специалистом.
Монтаж и прокладка медных силовых кабелей
При монтаже медных силовых кабелей необходимо соблюдать следующие правила:
- Использовать кабель в соответствии с условиями эксплуатации
- Соблюдать минимально допустимый радиус изгиба
- Не допускать механических повреждений оболочки
- Обеспечивать надежное соединение жил
- Защищать от влаги места соединений
Правильный монтаж позволит избежать повреждений кабеля и обеспечит его долговременную и надежную работу.
Область применения различных типов кабелей
Разные виды медных силовых кабелей имеют свои области применения:
- ВВГ — универсальный кабель для внутренней и наружной прокладки
- NYM — для внутренней проводки в зданиях
- ПВС — для подключения переносных электроприборов
- ШВВП — для маломощных бытовых приборов
- NYY — для подземных линий электропередачи
Правильный выбор типа кабеля для конкретных условий обеспечит надежность и безопасность электроснабжения.
Медный силовой кабель NYM: технические характеристики
Краткая характеристика
Силовой кабель NYM – современный тип изделий, выпускающийся по немецкому стандарту DIN VDE 0250 и предназначенный для передачи и распределения электроэнергии в стационарных установках на переменное напряжение до 0,66 кВ с частотой 50 Гц. Провод используется в электроустановках зданий и сооружений для безопасного применения оборудования класса защиты 1 по электробезопасности. Также электрический кабель NYM может применяться для прокладки силовых и осветительных сетей во взрывоопасных зонах классов В1б, В1г, ВПа, для осветительных сетей во взрывоопасных зонах класса В1а. NYM является кабелем универсального применения и функционально может заменить несколько традиционных марок.
Конструкция
Силовой кабель NYM выпускается в двух видах: одножильный и многожильный (до 12 жил). Токопроводящие жилы изготавливают из из меди I или II класса скрутки по ГОСТ 22483. Изоляция жил выполняется из ПВХ и имеет сплошную цветовую окраску.
При этом изоляция нулевых жил выполняется в голубом цвете, жил заземления – в двойном, зелёно-желтом. Семижильные кабели NYM в зависимости от марки имеют все жилы в изоляции черного цвета с цифровой маркировкой (NYM-O) или шесть жил с маркировкой и одну зелёно-желтого цвета (NYM-J).
Требования к электрокабелю NYM по ТУ регламентированы нормативами, установленными ГОСТами. Номинальные значения толщины изоляции и оболочки и минимальные допуски на эти значения установлены ГОСТ 23286. Стандарт DIN регламентирует только среднее значение величины изоляции и оболочки, которое должно быть не ниже номинального. Минимальных значений при этом не допускается.
Помимо изоляции жил существует дополнительный слой-заполнение из мелонаполненной резины, позволяющий получить круглую форму кабеля. Кроме того, этот слой обеспечивает повышение пожаробезопасности кабеля, увеличивает его гибкость, служит барьером для проникновения влаги внутрь. Последнее особенно важно, когда разделка кабеля NYM происходит в среде с повышенной влажностью, а также в случае повреждения оболочки и изоляции в процессе эксплуатации.
Наружная оболочка кабеля NYM выполнена из не поддерживающего горение эластичного пластиката светло-серого цвета.
Технические характеристики NYM
Кабель силовой медный NYM предназначен для эксплуатации при температуре окружающей среды от — 50° С до + 50° С, относительной влажности воздуха до 90% ( при температуре + 35° С). Предельная длительно допустимая температура нагрева жил в рабочем режиме + 70° С. Предельно допустимая температура нагрева жил в аварийном режиме или в режиме перегрузки + 80° С при длительности нагрева не более 8 часов в сутки и 1000 часов за весь срок службы. Максимальная допустимая температура нагрева жил при коротком замыкании (до 4 сек) + 160° С.
Кабели NYM многожильные в течение 10 мин. выдерживают испытание переменным напряжением 2,5 кВ.
Прокладка и монтаж кабеля NYM без предварительного подогрева производится при температуре не ниже -5°С.
Минимально допустимый радиус изгиба при прокладке 4 Dн, где Dн — наружный диаметр кабеля.
Гарантийный срок эксплуатации силового кабеля NYM — 5 лет, срок службы – 30 лет.
Сфера применения
Силовой кабель NYM применяется для промышленного и бытового стационарного монтажа электропитания (открытого и скрытого) внутри как сухих, так и влажных, помещений, а также на открытом воздухе. Однако применение вне помещений возможно только там, где нет прямого воздействия солнечного света.
Электрический провод NYM используется на специальных кабельных эстакадах, в блоках, в производственных и жилых зданиях и сооружениях, для электроснабжения установок, требующих уплотнения кабелей при вводе. Он может проходить в кирпичной кладке и бетоне, за исключением его прямой запрессовки в виброзасыпной и штампованный бетон. Прокладка может осуществляться в трубах, в закрытых установочных и изогнутых каналах, прокладка в земле не рекомендуется.
Кабель медный силовой ВВГнг LS
Силовой кабель ВВГнг-LS
Предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В с частотой 50 Гц.
Провод, не распространяющий горение и обладающий низкими дымо- и газовыделением, используется в кабельных сооружениях и помещениях, в том числе в в системах атомных станций классов 2, 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97).
Конструкция
Силовой кабель Кабель ВВГнг-LS выпускается с медной токопроводящей жилой — однопроволочной или многопроволочной, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483. Изоляция провода ВВГнг-LS изготавливается из ПВХ-пластиката пониженной пожароопасности.
Изолированные жилы двух-, трех-, четырехжильных кабелей подвергаются скрутке. Двух- и трехжильные кабели выпускаются с жилами одинакового сечения, четырехжильные могут иметь одну жилу меньшего сечения (заземления или нулевую).
Изолированные жилы кабелей имеют отличительную расцветку: нулевые — голубого цвета, жилы заземления – двухцветные, зелёно-желтые.
По скрученным изолированным жилам накладывается внутренняя экструдированная оболочка из поливинилхлоридной композиции пониженной пожароопасности.
Она заполняет все промежутки между жилами. Кабели с секторными жилами могут быть изготовлены без внутренней оболочки, но тогда поверх скрученных изолированных жил должны быть наложены с перекрытием одна или две ленты из полиэтилентерефталатной пленки или термоскрепленного полотна.
Наружная оболочка кабеля ВВГнг-LS выполняется из ПВХ-композиции пониженной пожароопасности. В проводах с сечением круглых токопроводящих жил до 16 мм2 наложение наружной оболочки может совмещаться с заполнением промежутков между жилами. Внутренняя экструдированная оболочка в таком случае не накладывается.
Технические и эксплуатационные характеристики
Силовой кабель ВВГнг-LS эксплуатируется при температурах от -30°С до +50°С, с относительной влажностью воздуха (при температуре до +35°С) до 98%.
В рабочем режиме предельная длительно допустимая температура нагрева жил составляет +70°С , при коротком замыкании предельная температура токопроводящих жил по условию невозгорания кабеля + 400°С.
Кабели ВВГнг-LS в течение 10 мин. выдерживают испытание переменным напряжением 3 кВ и 3,5 кВ для марок с рабочим напряжением 660 В и 1000 В соответственно.
При температуре не ниже -15°С прокладка и монтаж может проводиться без предварительного подогрева. Минимальный радиус изгиба при прокладке одножильных кабелей составляет 10 Dн, многожильных — 7,5 Dн (Dн — наружный диаметр кабеля).
Строительная длина кабелей для сечений основных жил:
от 1,5 до 16 мм2 — 450 м;
от 25 до 70 мм2 — 300 м;
от 95 мм2 и выше — 200 м.
Гарантийный срок эксплуатации кабеля ВВГнг-LS — 5 лет, срок службы — 30 лет.
Сфера применения
Кабель силовой ВВГнг-LS применяется в сухих и влажных производственных помещениях, к которым предъявляются повышенные требования пожарной безопасности, на высоте до 4300м над уровнем моря. Марка применяется в системах электроснабжения АЭС, в том числе в системе аварийного электроснабжения при прокладке внутри герметичной зоны реакторного отделения.
Провод ВВГнг-LS прокладывают в блоках и на специальных кабельных эстакадах, прокладка в земле или траншеях не рекомендуется.
Расшифровка маркировки ВВГнг(А)-LS | МегаСнаб
Силовой кабель нг Ls
На складе в Санкт-Петербурге всегда в продаже есть
кабель ВВГ, кабель ВВГнг, кабель ВВГнг ls, кабель ВВГнг frls
по отличным ценам !!!
Звоните по тел. в СПб (812) 643-50-90 будем рады сотрудничеству.
ВВГнг—LS — сокращенная маркировка кабеля силового с медными жилами в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности с пониженным дымовыделением, с заполнением из мелонаполненной резины или заливкой из материала оболочки, полная маркировка: ВВГнг(А)-LS.
Кабель ВВГнг(А)-LS соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012, имеет все необходимые сертификаты и паспорта.
Технические характеристики кабеля силового ВВГнг(А)-LS
Климатическое исполнение кабелей — УXЛ, категории размещения 1 — 5 по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов по Цельсию (для кабелей ВВГнг(А)-LS-ХЛ минимальная температура составляет -60°С).
Монтаж кабеля ВВГнг—LS производится при температуре не ниже -15 градусов.
Минимальный радиус изгиба при прокладке — 10 наружных диаметров.
Кабель ВВГнг(А)-LS не распространяет горение при групповой прокладке по категории (А).
Образование дыма при горении (тлении, пиролизе) кабеля ВВГнг(А)-LS не приводит к снижению светопроницаемости более чем на 50%.
Допустимая температура нагрева жил при эксплуатации — 70 градусов Цельсия.
Допустимая температура нагрева жил при токах короткого замыкания не более 160 °С.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура жил кабеля ВВГнг(А)-LS по условию невозгорания при коротком замыкании — 400°С.
Код ОКП — 35 3371.
Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2.
Срок службы кабеля ВВГнг—LS — не менее 30 лет с даты изготовления.
Расшифровка маркировки ВВГнг(А)-LS
В — Изоляция из негорючего ПВХ пластиката с пониженный дымовыделением.
В — Оболочка из негорючего ПВХ пластиката с пониженный дымовыделением.
Г — Не имеет брони.
нг — ПВХ пластикат пониженной пожарной опасности.
(А) — Индекс пожарной безопасности, означает что кабель не распространяет горение при прокладке в пучках.
LS — Кабель имеет пониженное дымовыделение при горении (тлении).
2 — Количество токопроводящих жил.
4 — Сечение жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
«о» — Жила выполнена в однопроволочном (монолитном) исполнении.
«м» — Жила выполнена в многопроволочном исполнении.
«к» — Жила круглой формы.
«с» — Жила секторной формы.
«0,66» — Кабель рассчитан на напряжение 660 Вольт.
«1.0» — Кабель рассчитан на напряжение 1000 Вольт.
«ХЛ» — Холодостойкое исполнение.
«Т» — Тропическое исполнение
Конструкция кабеля ВВГнг(А)-LS
1. Жила – медная, первого класса (однопроволочная) сечением от 1,5 до 50мм2, или второго класса (многопроволочная средней гибкости) сечением от 16 до 1000мм2, круглой или секторной формы (секторные или сегментные жилы могут изготавливаться в сечениях от 25 до 400мм2), жилы соответсвуют ГОСТ 22483-2012.
2. Изоляция — из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма. Жилы имеют отличительную расцветку в зависимоти от применения: синий(голубой) — ноль (N), желто-зеленый — заземление (PE), белый(серый), коричневый(красный), черный — фазные цвета.
3. Скрутка — изолированные жилы многожильных кабелей скручены в сердечник правосторонней скруткой с шагом скрутки не более 30 диаметров — для кабелей с круглыми жилами и не более 50 диаметров — для кабелей с секторными жилами.
4. Заполнение — из ПВХ композиции пониженной пожарной опасности или мелонаполненной резины (белое заполнение), заполнение придает кабелю ВВГнг(А)-LS идеально круглую форму что позволяет использовать его в гермоводах.
5. Оболочка — из ПВХ композиции пониженной пожарной опасности с пониженным выделением дыма черного цвета.
Применение кабеля ВВГнг-LS
Кабель силовой медный ВВГнг-LS предназначен для стационарной установки в электрические сети напряжением до 1000 вольт частотой 50 Герц, для эксплуатации в сетях с заземленной или изолированной нейтралью, для прокладки без ограничения разности уровней по трассе, в том числе на вертикальных участках.
Кабель ВВГнг-LS используют для общепромышленного применения в том числе на атомных станциях.
ВВГнг(А)-LS предназначен для эксплуатации в кабельных сооружениях и помещениях, кроме мест массового скопления людей (школы, детские сады, и тд), в данной категории помещений он не проходит современные требования по безопасности продуктов пиролиза.
Купить провод ПВС вы можете на нашем сайте.
виды, технические характеристики. Статьи компании Поло-Электро
Кабель ВВГ — один из востребованных видов кабеля для распределения и передачи электроэнергии в условиях минимального напряжения в сети 220В/380В или 660В/1000В и частотой не менее 50 Гц в стационарных установках. Кабель представляет собой слияние одного или нескольких электрических проводов под единой оболочкой из ПВХ. Сфера применения и прокладки напрямую зависит от характеристик кабеля ВВГ, цены и количества медных жил..png)
Силовые провода этого типа устанавливают в жилых и офисных помещениях, заливают бетонным раствором, прокладывают в земляных траншеях, используют для подвода электричества к промышленным и жилым зданиям, в агрокомплексах и в сфере строительства.
- эксплуатация при t° от +50 до -50
- частота кабеля равна 50Гц номинально
- максимальная влажность воздуха при +35° — 98%
- максимально допустимый уровень нагрева — +70°
- радиус изгиба кабеля в 1 жилу равен его 10 диаметрам, многожильного кабеля — 7,5
- срок эксплуатации рассчитан на 30 лет, из которых 5 проходится на гарантийный срок
Кабель ВВГ. Технические характеристики
Силовой кабель производится в двух вариантах: одножильный и многожильный. Во втором случае количество жил может насчитывать до 5 токопроводящих проволок и 1 нулевую. Силовые жилы сделаны из медного сплава, а вся маркировка выполнена в соответствии со стандартами международной цветовой калибровки: нулевая жила обозначена нежно голубым или ярко синим цветом, а заземляющий элемент — насыщенным зелено-желтым.
Технические характеристики кабеля ВВГ напрямую зависят от:
- типа провода
- маркировки
- количества токопроводящих жил
- наличия нулевой или заземляющей жилы
- дополнительных параметров.
В зависимости от типа и количества проволок внутри кабеля различаются и размеры. Минимальный диаметр принадлежит одножильному медному кабелю, а максимальный — пятижильному. Современный провод типа ВВГ производится в следующих размерах: 4х4, 3х2 5, 3х6,3х4, 4х4, 3х2,5, 2х2,5, 2х1,5.
Маркировка (или тип) силового кабеля
ВВГ согласно ГОСТу расшифровывается как «винил-винил-голый», что точным образом показывает на строение силового кабеля: чистые медные жилы заключены в двойную оболочку из поливинилхлорида.
Приставка «НГ» в названии кабеля означает «не горючий». Кабель ВВГ-НГ не подвержен горению и прокладывается в местах с повышенной вероятностью возгорания.
Добавочные буквы в названии ВВГНГ LS означают, что кабель устойчив к огню.
Аббревиатура пошла от словосочетания LowSmoke — низкий дым в буквальном переводе.
Если в сердечнике кабеля не медные жилы, а алюминиевые, то перед вами провод СИП. Он предназначен для распределения и передачи электроэнергии с сетевой мощностью от 220 (В) до 20 (кВ).
В каталоге интернет-магазина компании Поло-Электро вы можете найти широкий ассортимент силового кабеля с различными характеристиками, а также распределительные щиты различной конфигурации и прочие электротехнические товары. У нас вы всегда сможете найти необходимые инструменты и расходные материалы для монтажа новых и ремонта уже существующих световых сетей и электропроводки.
Провод медный силовой ШВВП — Электросистемы
Как купить провод ШВВП?
Наша компания сотрудничает с крупнейшими кабельными заводами России: Энергокабель, Камкабель, Иркутсккабель, Конкорд, ЭлТрейд и т.д. Благодаря объемам закупаемой продукции наши цены на кабель выгодно отличаются от таковых у конкурентов.
Если Вы хотите приобрести соединительный провод ШВВП в розницу по низкой цене, Вы можете сделать это в магазине Электромаркет г. Хабаровск или в магазинах Электросистемы в Комсомольске-на-Амуре, Благовещенске, Биробиджане. Адреса указаны в разделе сайта КОНТАКТЫ.
Если Вы хотите заключить договор на оптовые поставки по индивидуальным условиям, Вам нужно связаться с менеджерами по телефонам, указанным для Вашего региона в разделе сайта КОНТАКТЫ.
Провод ШВВП: применение и характеристики
ШВВП – многожильный провод с медными токопроводящими жилами. Чаще же всего кабель используется при подводе питания к бытовым слаботочным электроприборам: холодильникам, настольным лампам, радиоэлектронным аппаратам, кухонной технике и т.п.
Кабельно-проводниковые материалы, к которым относится провод ШВВП, применяются в производстве и быту. Их применяют для подключения к электрическим сетям, освещения, производства удлинительных шнуров и соединительных шнуров в различных приборах бытового назначения.
Провода различаются по сечению жил, проводящих ток, и составом изоляционного материала. Параметры провода могут меняться в зависимости от цели применения.
Провод ШВВП – соединительный провод, у которого и изоляция, и оболочка изготовлены из пластиката поливинилхлорида. Это гибкий провод, состоящий из нескольких токопроводящих жил из меди. Количество медных тонких медных проводков и обуславливает гибкость провода в целом. Эти проводки скручиваются в более толстую жилу и обворачивают изоляцией. Оболочка кабеля и изолированные скрученные жилы обрабатываются тальком, что увеличивает гибкость и делает удобным для «расслоения».
Следует отметить, что поскольку провод ШВВП технической характеристикой сечения жил похвастаться не может, а стало быть, не может похвастаться высокой нагрузочной способностью, использовать его для организации электпропитания мощных приборов недопустимо. Другими словами, применять ШВВП, например, для подключения к электросети стиральной машины или бойлера нельзя.
Аналогом является провод ПВС. Отличие между этими двумя видами заключается в том, что ШВВП рассчитан на меньшие нагрузки, нежели, провод ПВС. Так же, силовой провод ШВВП обладает некоторыми особенностями внешнего изоляционного слоя.
Расшифровка провода ШВВП:
Ш — шнур
В — винил
В — виниловый
П — плоский
Для кабеля ШВВП применяют следующие обозначения:
- ШВВП «у» — провод используют на территориях, для которых характерен умеренный климат
- ШВВП «т» — провод используют на территориях, для которых характерен жаркий климат
- ШВВП «ухл» — провод используют на территориях, для которых характерен умеренный холодный климат
- ШВВП «пн» — провод применяют для выполнения работ по армированию неразборных конструкций
Конструкция
- Жила — скрученная из медных проволок.
- Изоляция — ПВХ пластикат.
- Оболочка — ПВХ пластикат.
Технические характеристики
- Климатическое исполнение — по ГОСТ 15150 У
- Номинальное напряжение переменного тока до 390 В при частоте 50 Гц
- Испытательное переменное напряжение частоты 50 Гц, (кВ)
- Шнур выдерживает испытание переменным напряжением 2000 В в течение 5 минут
- Максимальная температура жил при эксплуатации не менее -25 и не более +70 °С
- Оболочка шнура не распространяет горение при одиночной прокладке
- Хорошая гибкость и устойчивость к механическим повреждениям и износу
- Монтаж должен проводиться при диапазоне температур от – 10 (максимум) до + 35
- Минимально допустимый радиус изгиба провода – 10 (номинальных) внешних диаметров провода
- Электрическое сопротивление изоляции при 70°С, не менее МОм: 0,010
- Электрическое сопротивление токопроводящих жил постоянному току при 20°С и длине 1 км.
, не более Ом: 26 - Повышенная влажность воздуха — до 98% при температуре — до 35°С

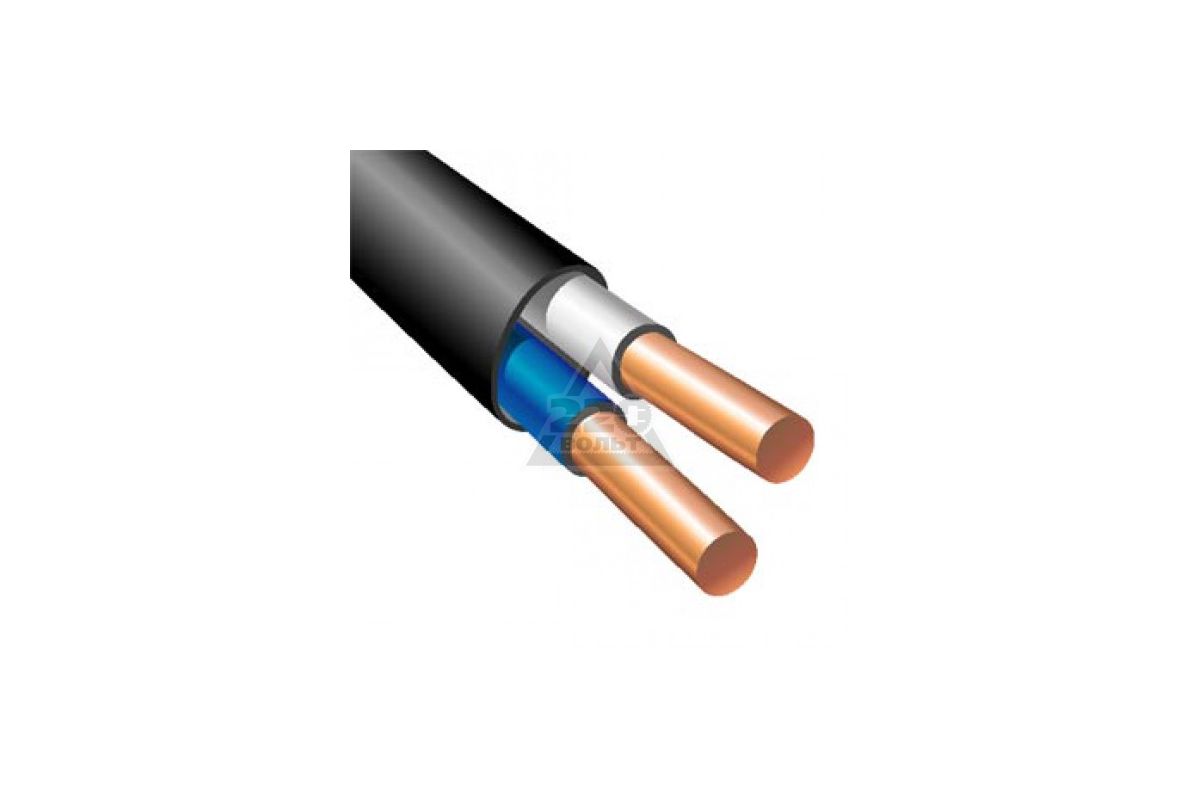

, не более Ом: 26Кабель ВВГ медный силовой с ПВХ изоляцией
Силовой кабель ВВГ с медными жилами применяют для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе.
Конструкция силового медного кабеля ВВГ с изоляцией из ПВХ-пластиката, в оболочке из ПВХ-пластиката
- Токопроводящая жила — медная, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483.
- Изоляция — из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной зелёно-жёлтой расцветки. Толщина изоляции различна в зависимости от сечения кабеля.
- Скрутка — изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены; двухжильные кабели имеют жилы одинакового сечения, трех-, четырех- и пятижильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).
- Оболочка — из ПВХ пластиката, в кабелях марки ВВГнг из ПВХ пластиката пониженной горючести.
Применение кабеля ВВГ
Медный кабель ВВГ используют для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц. Применяют кабель для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе. Кабели ВВГ с ПВХ изоляцией не рекомендуются для прокладки в земле или траншеях.
Технические характеристики кабеля ВВГ
- Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69
- Диапазон температур эксплуатации: от -50°С до +50°С
- Относительная влажность воздуха при температуре до +35°С: до 98%
- Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С
- Минимальный радиус изгиба при прокладке: кабелей одножильных марки ВВГ — 10 наружных диаметров, кабелей одножильных марки ВВГнг — 15 наружных диаметров, кабелей многожильных — 7. 5 наружных диаметров.
- Номинальная частота: 50 Гц
- Испытательное переменное напряжение частотой 50 Гц: на напряжение 0,66 кВ — 3 кВ, на напряжение 1 кВ — 3.5 кВ
- Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С
- Строительная длина кабелей для сечений основных жил: 1.5 — 16 мм2 — 450 м, 25 — 70 мм2 — 300 м, 95 мм2 и выше — 200 м
- Гарантийный срок эксплуатации: 5 лет с даты ввода кабеля в эксплуатацию
- Срок службы: 30 лет
- Коды ОКП: 35 2122 11 — кабелей ВВГ на 660 В, 35 3371 26 — кабелей ВВГ на 1000 В, 35 3371 27 — кабелей ВВГ на 1000 В с секторными жилами
5 наружных диаметров.
Ассортимент кабеля ВВГ
Заказать, купить кабель и провод с доставкой можно связавшись по телефону или по электронной почте с нашими менеджерами. Осуществляем поставки по всей России и странам СНГ.
Наши контакты…
Силовые кабели на низкое напряжение (до 1кВ)
Страница 1 из 4
Силовые кабели на низкое напряжение до 1кВ
(RHEYFLEX 500Y, RHEYFLEX 500 СY, RHEYFLEX 500 YСY, RHEYFLEX 500 YSY, RHEYFLEX H, RHEYFLEX СH, RHEYFLEX XH, RHEYFLEX XСH, H05VV5-F, H05VVC4V5-K, ALSECURE, N2XH, ALSECURE A, N2XHBH, ALSECURE B, ALSECURE C, N2XСH, ALSECURE PLUS, N2XH FE180, ALSECURE PLUS A, N2XHBH FE180, ALSECURE PLUS B, ALSECURE PLUS C, N2XCH FE180, H07RN-F, TITANEX, FLGG, Rheygrounds 400Hz, Rheypur 400Hz, NYM, NYY, NAYY, NYСY, NYСWY, NYRY, NYFGY, N2XY, NA2XY, 2XY, N2XRY, 2XRY, TXLP/2R, DEFROST SNOW, DEFROST PIPE, MILLIMAT)| Назначение:
Тип: Конструкция: Технические характеристики: |
| Назначение:
Тип: Конструкция: Технические характеристики: |
| Назначение:
Тип: Конструкция: Технические характеристики: |
| Назначение:
Тип: Конструкция: Технические характеристики: |
| Назначение:
Тип: Конструкция: Технические характеристики: |
| Назначение:
Тип: Конструкция: Технические характеристики: |
| Назначение:
Тип: Конструкция: Технические характеристики:  ..+85) °С |
| Назначение:
Тип: Конструкция: Технические характеристики: |
| Назначение:
Тип: Конструкция: Технические характеристики: |
| Назначение:
Тип: Конструкция: Технические характеристики: |
| Назначение:
Тип: Конструкция: Технические характеристики: |
Многожильные кабели с ПВХ изоляцией | R&M Electrical
Многожильные кабели с ПВХ изоляцией | R&M ElectricalЛУЧШЕ • НАМНЕЕ • БЕЗОПАСНЕЕ
Технические ресурсы
Мы собрали ряд технических ресурсов для использования в качестве справочника в электрических проектах.
Многожильные кабели с ПВХ изоляцией (НЕ армированные, медные жилы)
Таблица 4D2A — Допустимая нагрузка по току в амперахТаблица номинальных значений тока для Multicore 70 ° C
* с защитным проводом или без него.
Выдержка из Правил электропроводки IEE, 17-е издание
Температура окружающего воздуха 30 ° C,
Рабочая температура проводника 90 ° C,
Температура окружающей среды 30 ° C
| Площадь поперечного сечения проводника mmu00b2 | Метод A — заключен в кабелепровод в изолированной стене. | Метод B — заключен в кабелепровод на стене или в кабелепроводе. | СПРАВОЧНЫЙ МЕТОД C — ПРЯМОЙ С ЗАЖИМОМ | Метод E — На открытом воздухе или на перфорированном кабельном лотке. | ||||
|---|---|---|---|---|---|---|---|---|
| 1 двухжильный * кабель, одинарный | 1 трехжильный * или 1 четырехжильный | 1 двухжильный * кабель, одинарный | 1 трехжильный * или 1 четырехжильный | 1 двухжильный * кабель, одинарный | 1 трехжильный * или 1 четырехжильный | 1 двухжильный * кабель, одинарный | 1 трехжильный * или 1 четырехжильный | |
| фаза переменного или постоянного тока | кабель, трехфазный переменный ток | фаза переменного или постоянного тока | кабель, трехфазный А. C. | фаза переменного или постоянного тока | кабель, трехфазный переменный ток | фаза переменного или постоянного тока | кабель, трехфазный переменный ток | |
| 1 | 11 | 10 | 13 | 11,5 | 15 | 13,5 | 17 | 14,5 |
| 1,5 | 14 | 13 | 16,5 | 15 | 19,5 | 17,5 | 22 | 18,5 |
| 2.5 | 18,5 | 17,5 | 23 | 20 | 27 | 24 | 30 | 25 |
| 4 | 25 | 23 | 30 | 27 | 36 | 32 | 40 | 34 |
| 6 | 32 | 29 | 38 | 34 | 46 | 41 | 51 | 43 |
| 10 | 43 | 39 | 52 | 46 | 63 | 57 | 70 | 60 |
| 16 | 57 | 52 | 69 | 62 | 85 | 76 | 94 | 80 |
| 25 | 75 | 68 | 90 | 80 | 112 | 96 | 119 | 101 |
| 35 | 92 | 83 | 111 | 99 | 138 | 119 | 148 | 126 |
| 50 | 110 | 99 | 133 | 118 | 168 | 144 | 180 | 153 |
| 70 | 139 | 125 | 168 | 149 | 213 | 184 | 232 | 196 |
| 95 | 167 | 150 | 201 | 179 | 258 | 223 | 282 | 238 |
| 120 | 192 | 172 | 232 | 206 | 299 | 259 | 328 | 276 |
| 150 | 219 | 196 | 258 | 225 | 344 | 299 | 379 | 319 |
| 185 | 248 | 223 | 294 | 255 | 392 | 341 | 434 | 364 |
| 240 | 291 | 261 | 344 | 297 | 461 | 403 | 514 | 430 |
| 300 | 334 | 298 | 394 | 339 | 530 | 464 | 593 | 497 |
| 400 | — | — | 470 | 402 | 634 | 557 | 715 | 597 |
Таблица 4D2B — Падение напряжения на ампер, на метр Рабочая температура проводника 70 ° C
| Площадь поперечного сечения проводника | 2-жильный кабель, постоянный ток | 2-жильный кабель, однофазный переменный ток | 3- или 4-жильный кабель, трехфазный переменный ток | ||||
|---|---|---|---|---|---|---|---|
| мВ / А / м | мВ / А / м | мВ / А / м | |||||
| 1 | 44 | 44 | 38 | ||||
1. 5 | 29 | 29 | 25 | ||||
| 2,5 | 18 | 18 | 15 | ||||
| 4 | 11 | 11 | 9,5 | ||||
| 6 | 7,3 | 7,3 | 6,4 | ||||
| 10 | 4,4 | 4,4 | 3,8 | ||||
| 16 | 2.8 | 2,8 | 2,4 | ||||
| r | x | z | r | x | z | ||
| 25 | 1,75 | 1,75 | 0,17 | 1,75 | 1,5 | 0,145 | 1,5 |
| 35 | 1,25 | 1,25 | 0,165 | 1,25 | 1,1 | 0,145 | 1,1 |
| 50 | 0.93 | 0,93 | 0,165 | 0,94 | 0,8 | 0,14 | 0,81 |
| 70 | 0,63 | 0,63 | 0,16 | 0,65 | 0,55 | 0,14 | 0,57 |
| 95 | 0,46 | 0,47 | 0,155 | 0,5 | 0,41 | 0,135 | 0,43 |
| 120 | 0,36 | 0,38 | 0. 155 | 0,41 | 0,33 | 0,135 | 0,35 |
| 150 | 0,29 | 0,3 | 0,155 | 0,34 | 0,26 | 0,13 | 0,29 |
| 185 | 0,23 | 0,25 | 0,15 | 0,29 | 0,21 | 0,13 | 0,25 |
| 240 | 0,18 | 0,19 | 0,15 | 0,24 | 0.165 | 0,13 | 0,21 |
| 300 | 0,145 | 0,155 | 0,145 | 0,21 | 0,135 | 0,13 | 0,185 |
| 400 | 0,105 | 0,115 | 0,145 | 0,185 | 0,1 | 0,125 | 0,16 |
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Информация на этой странице и в PDF-файле предназначена только для информации, и R&M Electrical Group Ltd не несет ответственности за любую содержащуюся в ней информацию.
■ Кабели силовые 1.1- Кабели низкого напряжения:
В это семейство входят: А.Одножильный кабель, сплошной, стандартный или гибкий медный провод круглого сечения (CU / PVC). 450 / 750 В — медный провод с ПВХ изоляцией — используется для установки в трубы для поверхностного или встроенного монтажа или аналогичные закрытые системы; подходит для использования в каналах с крышкой, так как а также подходит для стационарной защищенной установки в или на осветительной арматуре и внутренних приборах, распределительных устройствах и ПРА, на напряжение до 1000В a.c. или до 750 В к земле постоянного тока
B. Используется в сухом помещении для стационарной установки, где особенно требуется гибкость.Их можно прокладывать в трубах над или под стенами, а также со стальными опорными кронштейнами. Эти используются для легкой переносной техники, такой как лампы, телевизор наборы и настольные вентиляторы. C. Плоские-двойные и плоские-трехъядерные Кабель (CU / PVC / PVC) 220/380 В — ПВХ с изоляцией из ПВХ Оболочка, 300/500 В — Плоская оболочка из ПВХ с изоляцией из ПВХ Кабели Эти кабели используются для установки на поверхность. или встроенный трубопроводы или аналогичные закрытые системы. D. Гибкое многоядерное оборудование для помещений Кабель-300/300 Вольт — ПВХ с изоляцией из ПВХ в гибкой оболочке Кабели, 300/500 В — Гибкие с ПВХ изоляцией и ПВХ оболочкой Кабели Эти шнуры используются в домашних помещениях, кухнях, офисы, для дома бытовая техника, в том числе во влажной обстановке. машины, экстракторы, холодильники, переносные лампы, вентиляторы, пылесосы, ТВ и бытовые отопительно-вентиляционные аппараты, где шнур не может быть в контакте с поверхностью, температура которой превышает 85 ؛ C Э.Многожильные кабели с многожильным Алюминиевые проводники с изоляцией из ПВХ и оболочкой из ПВХ 0,6 / 1 (1,2) кВ Многоядерный кабели из многожильных алюминиевых жил изолированы ПВХ пластикат 70C, в сборе, покрытый комбинезон из ПВХ пластиката. кабели производятся согласно IEC 60502. Для наружной и внутренней установки во влажной и влажной среде. локации.
Ф. Многожильные кабели с многожильными медными проводниками, ПВХ Изолированный, армированный стальной лентой и оболочка из ПВХ 0,6 / 1 (1,2) кВ Многожильные кабели из многожильных медных жил с изоляцией. Для наружной установки во влажных и влажных помещениях, где ожидаются механические повреждения
г. Многожильные кабели с многожильными алюминиевыми проводниками, ПВХ Изолированный, армированный стальной лентой и оболочка из ПВХ 0.6/1 (1,2) кВ Многожильные кабели из многожильных алюминиевых жил с изоляцией из ПВХ на 70С, собранные вместе, армированный стальной лентой и покрытый габаритной рубашкой из ПВХ пластикат. Кабели производятся в соответствии с IEC 60502 .Для наружной установки во влажных влажных помещениях, где возможны механические повреждения.
ЧАС.Многоядерный Кабели с многожильными алюминиевыми жилами с изоляцией из ПВХ, Стальная проволока с армированием и оболочкой из ПВХ 0,6 / 1 (1,2) кВ
Я.
Дж.Многоядерный Кабели с многожильными, медными жилами, с изоляцией из сшитого полиэтилена и с изоляцией из сшитого полиэтилена. Оболочка ПВХ 0,6 / 1 (1,2) кВ
К. Многоядерный Кабели с многожильными алюминиевыми жилами с изоляцией из сшитого полиэтилена и с оболочкой из ПВХ 0,6 / 1 (1,2) кВ
Л. Многоядерный Кабели с многожильными медными проводниками, с изоляцией из сшитого полиэтилена, Лента стальная армированная и с оболочкой из ПВХ 0,6 / 1 (1,2) кВ
M. Многожильные кабели с многожильными алюминиевыми проводниками, С изоляцией из сшитого полиэтилена, армированная стальной лентой 1.
В это семейство входит
Многожильный круглый уплотненный алюминиевый провод, полупроводниковый слой в качестве экрана проводника, с изоляцией из сшитого полиэтилена, полупроводниковый слой в качестве неметаллического изоляционного экрана, Медная лента или проволока в качестве металлического изоляционного экрана, три сердечники, собранные вместе из негигроскопичного полипропилена наполнители, обернутые связующей лентой и в оболочке из ПВХ. Кабели производятся в соответствии с IEC 60502 или BS 6622. Эти кабели обычно подходят для непосредственного захоронения или для установка на лотках или в воздуховодах.
Многожильный круглый уплотненный медь или алюминий
проводник, полупроводниковый слой в качестве экрана проводника, XLPE Эти кабели обычно подходят для непосредственного захоронения или для установка на лотках или в воздуховодах
Многожильный круглый уплотненный медный провод, полупроводниковый слой в качестве экрана проводника, с изоляцией из сшитого полиэтилена, полупроводниковый слой в качестве неметаллического изоляционного экрана, Медная лента или проволока в качестве металлического изоляционного экрана, три сердечники, собранные вместе из негигроскопичного полипропилена наполнители, обернутые связующей лентой и в оболочке из ПВХ. Кабели производятся в соответствии с IEC 60502 или BS 6622. Эти кабели обычно подходят для непосредственного захоронения или для установка на лотках или в воздуховодах
Многожильный круглый уплотненный медный провод, полупроводниковый слой в качестве экрана проводника, с изоляцией из сшитого полиэтилена, полупроводниковый слой в качестве неметаллического изоляционного экрана, Медная лента или проволока в качестве металлического изоляционного экрана, три сердечники, собранные вместе из негигроскопичного полипропилена наполнители, обернутые связующей лентой и в оболочке из ПВХ. Кабели производятся в соответствии с IEC 60502 или BS 6622. Эти кабели обычно подходят для непосредственного захоронения или для установка на лотках или в воздуховодах.
Многожильный круглый уплотненный алюминиевый провод,
полупроводящий слой в качестве экрана проводника, с изоляцией из сшитого полиэтилена, Эти кабели обычно подходят для непосредственного захоронения или для установка на лотках или в воздуховодах
Многожильный круглый уплотненный медь или алюминий проводник, полупроводниковый слой в качестве экрана проводника, сшитый полиэтилен изолированный полупроводниковый слой в качестве неметаллической изоляции экран, медная лента или проволока в качестве металлического изоляционного экрана, три ядра, собранные вместе с негигроскопичными Наполнители полипропиленовые, обернутые связующей лентой, покрытые со слоем ПВХ пластиката в качестве подстилки, стальная проволока армированный и обшитый ПВХ. Кабели производятся в соответствии с IEC 60502 или BS 6622 . Эти кабели обычно подходят для непосредственного захоронения или для установка на лотках или в воздуховодах.
Скрученный круглый уплотненный медный проводник, полупроводник слой в качестве экрана проводника, с изоляцией из сшитого полиэтилена, полупроводник слой как неметаллический изоляционный экран, медная лента или провод в качестве металлического изоляционного экрана, три жила в сборе вместе с негигроскопичными полипропиленовыми наполнителями, в упаковке со связующей лентой и в ПВХ оболочке. Кабели производятся согласно IEC 60502 или BS 6622. Эти кабели обычно подходят для непосредственного захоронения или для установка на лотках или в воздуховодах.
1.
а. Одножильный медный проводник, с изоляцией из сшитого полиэтилена, медь Проволочный экран и оболочка из ПНД 38/66 (72,5) кВ Скрученный круглый или сегментальный уплотненный медный провод,
полупроводящий слой в качестве экрана проводника, с изоляцией из сшитого полиэтилена,
полупроводящий слой в качестве неметаллического изоляционного экрана,
Полупроводящая водонепроницаемая лента, медный провод под металлик
изоляционный экран, выдерживающий требуемое замыкание на землю
токонепроводящая гидроизоляционная лента
г. Скрученный круглый или сегментный уплотненный медный провод, полупроводящий слой в качестве экрана проводника, с изоляцией из сшитого полиэтилена, полупроводящий слой в качестве неметаллического изоляционного экрана, Полупроводящая водонепроницаемая лента, медный провод под металлик изоляционный экран, выдерживающий требуемое замыкание на землю токовая непроводящая водонепроницаемая лента для защиты площадь экрана от продольного проникновения воды, сополимер алюминиевая лента для защиты кабеля от попадания воды в радиальном направлении проникновение и HDPE с графитовым покрытием или экструдированный полупроводящий слой.Кабели разработаны и протестировано на соответствие IEC 60228, 60840 и 60811. г. Одножильный медный проводник, с изоляцией из сшитого полиэтилена, свинец С оболочкой и с оболочкой из ПНД 76/132 (145) кВ Скрученный круглый или сегментный уплотненный медный провод,
полупроводящий слой в качестве экрана проводника, с изоляцией из сшитого полиэтилена,
полупроводящий слой в качестве неметаллического изоляционного экрана,
полупроводящая водонепроницаемая лента для защиты экрана
зона от продольного проникновения воды, свинцовая обшивка
подходящая толщина, чтобы выдерживать требуемое замыкание на землю
ток и ПНД с графитовым покрытием или экструдированный
полупроводящий слой. г. Одножильный медный проводник, с изоляцией из сшитого полиэтилена, медь Проволочный экран и оболочка из ПНД 127/220 (245) кВ Скрученный круглый или сегментный уплотненный медный провод, полупроводящий слой в качестве экрана проводника, с изоляцией из сшитого полиэтилена, полупроводящий слой в качестве неметаллического изоляционного экрана, Полупроводящая водонепроницаемая лента, медный провод под металлик изоляционный экран, выдерживающий требуемое замыкание на землю токовая непроводящая водонепроницаемая лента для защиты площадь экрана от продольного проникновения воды, сополимер алюминиевая лента для защиты кабеля от попадания воды в радиальном направлении проникновение и HDPE с графитовым покрытием или экструдированный полупроводящий слой.Кабели разработаны и протестировано на соответствие IEC 60228, 62067 и 60811. e. Скрученный круглый или сегментный уплотненный медный провод, полупроводящий слой в качестве экрана проводника, с изоляцией из сшитого полиэтилена, полупроводящий слой в качестве неметаллического изоляционного экрана, полупроводящая водонепроницаемая лента для защиты экрана зона от продольного проникновения воды, свинцовая обшивка подходящая толщина, чтобы выдерживать требуемое замыкание на землю ток и ПНД с графитовым покрытием или экструдированный полупроводящий слой.Кабели разработаны и протестированы на соответствуют IEC 60228, 62067 и 60811. |
Гибкий шнур с ПВХ изоляцией (NYZ) — 300/300 Вольт —
Гибкий шнур с ПВХ изоляцией
Они подходят для
соединительная мойка
из ПВХ пластиката 70C, в сборе, армированный
стальной лентой и покрытой габаритной рубашкой из ПВХ
сложный.Кабели производятся в соответствии с IEC 60502
Одинокий
Кабели с сердечником, с многожильными круглыми медными проводниками, сшитый полиэтилен
С изоляцией и оболочкой из ПВХ 0,6 / 1 (1,2) кВ
2- Кабели среднего напряжения
Кабели производятся по
IEC 60502 или BS 6622.
7/15 (17,5) кВ
Кабели
производятся в соответствии с IEC 60502 или BS 6622.
3- Кабели высокого и сверхвысокого напряжения
Одножильный медный проводник, с изоляцией из сшитого полиэтилена, медь
Проволочный экран и оболочка из ПНД 76/132 (145) кВ
Кабели разработаны и протестированы на
соответствуют IEC 60228, 60840 и 60811.
Одножильный медный проводник, с изоляцией из сшитого полиэтилена, свинец
Оболочка и оболочка из ПНД 127/220 (245) кВ Китай Многожильный медный провод 0.6 / 1кВ с изоляцией из ПВХ для передачи энергии на глобальные источники, электрический кабель
Модель:0,6 / 1кВ Многожильный
Медный проводник
Силовой кабель с изоляцией из ПВХ
для передачи энергии
Применение:
Под землей
Строительство
Электростанция
Почему выбирают Vango Cable CO.
?
Как ведущий поставщик в отрасли производства силовых кабелей и электропроводов на протяжении более 30 лет, мы располагаем собственными превосходными производственными мощностями, такими как литейное оборудование, волочильные машины, машины для скручивания проволоки и концевики, а также 540 сотрудников, в том числе более 116 среднего и высшего звена технический персонал с 9 старшими званиями, который вносит свой вклад в научные исследования, управление и инновации. Чтобы обеспечить строгий контроль источников, мы закупаем слитки меди и алюминия высокой чистоты и применяем передовые технологии обработки.Наша цель — предоставлять нашим клиентам продукцию высокого качества по конкурентоспособной цене.
Кто мы?
Компания Guangdong Vango Cable industry Co., Ltd, основанная в 1988 году, является одним из ведущих поставщиков кабельной промышленности. Это национальное техническое частное предприятие, занимающееся исследованием, производством и поставкой различных силовых кабелей и электрических проводов.
Основными видами продукции Vango являются силовые кабели с изоляцией из сшитого полиэтилена на номинальное напряжение до 35 кВ, обычные, огнестойкие или огнестойкие, кабели из ПВХ с напряжением до 1 кВ, контрольные кабели на 450/750 В, кабели и провода с ПВХ изоляцией, высоковольтные. проводимость, большое сечение жилы, сверхпрочный проводник, AAC, ACSR, ACSR / AS, проводник из жаропрочного алюминиевого сплава, применяемый к линии передачи до 1000 кВ, провод с удлиненным диаметром 750 кВ и воздушный изолированный кабель до 35 кВ, который покрывает 8 серий с более чем 3000 наименований.Исследования и производство проводов, применяемых в линиях электропередачи постоянного тока сверхвысокого напряжения от 500 кВ до 1000 кВ, находятся на передовом отечественном уровне. Наши продукты хорошо продаются на внутреннем и внешнем рынке, особенно в Юго-Восточной Азии, Ближнем Востоке, Африке и других странах.
Низковольтный многожильный медный электрический Электрический кабель Xlpe IEC 60228, класс 2
Низковольтный многожильный медный электрический силовой кабель с изоляцией из сшитого полиэтилена LV с сертификатами
Приложения : Кабель с изоляцией из сшитого полиэтилена используется в качестве линии распределения энергии и передачи при номинальном напряжении 0.
6 / 1КВ.
Строительство :
| Проводник | Медный проводник согласно IEC 60228, класс 2 |
| Круглый или фигурный провод | |
| Гибкий провод (класс 5) опционально. | |
| Изоляция | XLPE (сшитый полиэтилен) с номинальной температурой 90 ℃, много цветов опционально |
| Металлический экран опционально | Оплетка медной лентой или медными проводами опционально |
| Оболочка | PVC или FR-PVC тип ST2 согласно IEC 60502, черный или красный или нестандартный |
Рекомендации по оформлению заказа
Номинальное напряжение
Стандарт применения: IEC / BS / UL / GB
Количество жил и обозначение жил кабеля
Размер и конструкция проводника
Тип изоляции
Бронированный или небронированный.
Если броня, тип и материал брони
Требования к оболочке
Требования к длине кабеля и упаковке
Другое требование
Технические данные: Номинальное напряжение: 0,6 / 1 кВ Низкое напряжение
Максимальная температура проводника: ниже нормы (90 ℃) , аварийное состояние (130 ℃) или короткое замыкание не более 5 с (250 ℃).
Мин. Температура окружающей среды. 0 OC, после установки и только когда кабель находится в фиксированном положении
Мин. Радиус изгиба: 20 x внешний диаметр кабеля для одножильного сердечника без брони
15 x внешний диаметр кабеля.D для многожильного без брони
15 x OD кабеля для одножильного с броней
12 x OD кабеля для многожильного с броней
Стандарты: Международные: IEC 60502, IEC 60228, (IEC 60332-3 только для типа FR )
Китай: GB / T 12706, (GB / T 18380-3 только для типа FR)
Другие стандарты, такие как BS, DIN, VDE и ICEA по запросу
Установка
1.
Температура установки не должна более 20 ℃. Если температура окружающей среды ниже 0 ℃, кабель следует предварительно нагреть.
2. Радиус изгиба кабеля не менее 8 раз.
3. После установки кабель должен выдержать испытание напряжением в течение 15 мин. 3,5 кВ постоянного тока
Технические параметры :
Лист данных на четырехжильный силовой кабель
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
08
2
Упаковка и отгрузка: Мы способны соблюдать самые строгие графики поставок в соответствии с заказом на поставку.
Соблюдение сроков всегда является высшим приоритетом, поскольку любая задержка с доставкой кабеля может привести к общей задержке проекта и перерасходу средств.
Кабель поставляется в деревянных бобинах, гофрокоробах и бухтах. Концы кабеля заклеиваются самоклеящейся лентой БОПП и негигроскопичными заглушками для защиты концов кабеля от влаги. Требуемая маркировка должна быть нанесена с помощью водонепроницаемого материала на внешней стороне барабана в соответствии с требованиями заказчика.
Послепродажное обслуживание
Мы, Shanghai Shenghua Cable Group, специализируемся на исследованиях и разработках и производстве кабелей и проводов.Мы прошли международную сертификацию системы качества ISO9001: 2008 (ZDHY), которая охватывает весь процесс управления предприятием. Была внедрена комплексная система контроля качества, чтобы гарантировать соответствие продукции международным стандартам. Наш принцип: создать предприятие высокого уровня, продукт высокого класса, отличный сервис и известный бренд.
«Придерживайтесь гарантии качества, всегда стремясь предоставить пользователям надежную продукцию» — вот наша приверженность качеству. Продукция нашей компании застрахована PICC (Народная страховая компания Китая).Кроме того, мы предлагаем особые гарантии, такие как:
1. Мы гарантируем, что соблюдаем требования гарантийного срока, указанные в контракте.
2. Мы будем производиться в соответствии с этой спецификацией и что Товары будут новыми, неиспользованными, самых последних или текущих моделей. После того, как мы выбраны, мы поставим Товар строго в соответствии с требованиями Контракта.
3. Гарантия остается в силе в течение двенадцати (12) месяцев после того, как Товары или любая их часть
, в зависимости от обстоятельств, были доставлены и приняты в конечном пункте назначения
, указанном в СУК, или в течение восемнадцати ( 18) месяцев после даты отгрузки из порта или
места погрузки в стране отправления, в зависимости от того, какой период завершится раньше.
4. В течение гарантийного срока покупатель может заявить непосредственно производителю в письменной форме или через агента, если есть какие-либо проблемы с качеством Товара. Производитель произведет ремонт или замену в разумные сроки и возьмет на себя все связанные с этим расходы.
Shanghai Shenghua Cable (Group) Co., Ltd
Одноядерные гибкие кабели, Многоядерные гибкие кабели, Таблица размеров гибких кабелей — Kei Ind
Введение
Одно- и многожильные гибкие медные кабели KEI используются в сигналах низкого напряжения, электродвигателях, электроприборах, панелях управления, силовых трансформаторах постоянного тока, электрических щитах, кабелях аккумуляторных батарей и т. Д.
Эти кабели имеют очень гибкую конструкцию и обладают высокой диэлектрической прочностью.
Одно- и многожильные гибкие медные кабели KEI имеют высокую степень термической стабильности, кислородного и температурного индекса. Эти кабели замедляют его распространение в маловероятном случае пожара, способствующего спасательной операции.
Приложения
Эти провода / кабели используются для проводки в панелях управления, машинах и различных электрических установках в сухих и влажных помещениях, особенно в типичных промышленных условиях окружающей среды.
Характеристики
Эти провода изготавливаются из чистых медных проводников с чистотой 99,97%, прошедших светлый отжиг, и, следовательно, обладают низким сопротивлением. Оболочка снабжена специально разработанным составом ПВХ, который не только облегчает снятие изоляции, но и выдерживает все виды механического истирания во время использования. Соединения ПВХ, используемые для изоляции и обшивки, имеют высокий кислородный и температурный индекс, и эти свойства помогают ограничить распространение огня.
Кабельная конструкция
Одноядерные гибкие элементы
| FR | FRLS | ZHFR | |
|---|---|---|---|
| Тип изоляции | 70 ° C / 105 ° C Термостойкий ПВХ | Огнестойкий малодымный (FRLS) | Без галогенов (HFFR) От 1.От 0 до 4,0 кв. Мм. |
| Типичные области применения | Электромонтаж панелей для использования при высоких температурах окружающей среды | Электромонтаж в критических установках с высокой плотностью размещения в общественных и пожароопасных зонах | Электромонтаж в критических установках с высокой плотностью размещения в общественных местах и вблизи электронных систем |
| Применимые стандарты | IS-694, BS 6004, IEC 60227, DIN VDE-0281-3 | IEC 60332-1, BS 4066-1, EIC-60754-1, ASTMD-2843, ASTMD-2863 | IEC 60332-1 и 3, BS 4066-1 и 3, IEC 60754-1 и 2, ASTMD-2863, BS 7211, DIN VDE-0282-9 |
Многожильные гибкие модули
| Тип изоляции | Тип оболочки | Применимые стандарты | Типичные области применения |
|---|---|---|---|
| Стандартный ПВХ | Стандартный ПВХ, HRPVC | IS 694, BS 6500, IEC 60227, DIN VDE-0281 | Шнуры питания для приборов, временные источники питания, трехжильные плоские кабели подходят для использования с погружными насосами. |
| ПВХ термостойкий до 105 ° C | Стандартный ПВХ, HRPVC | IS 694, BS 6500, IEC 60227, DIN VDE-0281 | Мощная бытовая техника, духовки, временное электроснабжение в зонах с более высокими температурами. |
| Стандартный ПВХ FRLS | FRLS (огнестойкий малодымный) | IS 694, BS 6500, IEC 60227, DIN VDE-0281, IEC 60754-1, IEC 60332-1, BS-4066-1, ASTMD 2843, ASTMD-2863 | Шнуры питания для применения в зонах, подверженных возгоранию, огнестойком оборудовании, станках, используемых в критических местах и зонах нагрева. |
Почему KEI одножильный и многожильный гибкий кабель
- Изготовлен из специального ПВХ-компаунда для работы в сложных рабочих условиях и атмосфере.
- Высокая стойкость к истиранию (механическому).
- Отличные огнестойкие и жаропрочные характеристики.
- Повышенная надежность, энергоэффективность и высочайший уровень безопасности с высоким кислородным индексом.
- Высокая гибкость по своей природе, простота обращения на строительной площадке
Почему мы
Присутствие в основных секторах, брендах и странах
Прозрачность во всех отношениях
Производственные мощности мирового класса
Надежные возможности НИОКР
Поставщик комплексных решений
Дальновидные промоутеры и менеджеры
NYY — Силовой кабель с изоляцией из ПВХ 0,6 / 1 кВ, одно- и многожильный — Силовые кабели 0,6 / 1 кВ | kabelové centrum — allkabel s.r.o.
NYY — Силовой кабель с изоляцией из ПВХ 0,6 / 1 кВ, одно- и многожильный — Силовые кабели 0,6 / 1 кВ | kabelové centrum — allkabel s.r.o. — specializovaný kabelářský velkoobchodNYY
NYY
Силовой кабель с изоляцией из ПВХ 0,6 / 1 кВ, одно- и многожильный
Приложение:
Этот силовой кабель подходит для стационарной прокладки, предпочтительно в кабельных каналах, в помещении, на открытом воздухе, в воде или под землей, если не ожидается механических повреждений.
Строительство:
1 ….. сплошная (RE) или многопроволочная (RM / SM) неизолированная медь
2 ….. изоляция жил из поливинилхлорида (ПВХ)
3 ….. Покрытие жилы или лента из ПВХ
4 .. … внешняя оболочка из поливинилхлорида (ПВХ), черная
Информация:
температура короткого замыкания на сердечнике (макс. 5 сек.)
160 ° C
> 300 мм² -> 140 ° C
Стандарты:
DIN VDE 0276-603
HD 603 S1: 1994 + A2: 2003
DIN EN 60228 класс 1 и 2 (конструкция)
HD 308 S2 (идентификация жилы)
Технические данные:
| Номинальное напряжение Uo / U | [В] | 600/1000 вольт | |
| Испытательное напряжение | [В] AC | 4000 | |
| Диапазон температур | в движении | от -5 ° C до + 70 ° C | |
| фиксированный | от -20 ° C до + 70 ° C | ||
| Радиус изгиба | одножильный тип | x диаметр | 15 |
| многожильный тип | x диаметр | 12 | |
| Воспламеняемость | стандарт | EN 60332-1-2 |
| Количество жил и номинальное сечение мм2 | Медь цифра кг / км | Общий диаметр ок. мм | Масса ок. | Ток грузоподъемность емкость земля A | Ток грузоподъемность емкость воздух A | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 x 16 RE | 160,0 | 11 | 233 , 0 | 107 | 84 | |||||
| 1 x 25 RM | 250,0 | 12 | 370,0 | 138 | 114 | |||||
| 1 x 35 RM | 350,0 | 14 | 480,0 | 164 | 139 | |||||
| 1 x 50 RM | 500,0 | 16 | 640,0 | 195 | 169 | |||||
| 1 x 70 RM | 700,0 | 17 | 850,0 | 238 | 213 | |||||
| 1 x 95 RM | 950 , 0 | 19 | 1.120,0 | 286 | 264 | |||||
| 1 x 120 RM | 1.200,0 | 21 | 1,375,0 | 325 | 307 | |||||
| 1 x 150 RM | 1.500,0 | 23 | 1.660,0 | 365 | 352 | |||||
| 1 x 185 RM | 1.850,0 | 25 | 2.050,0 | 413 | 406 | |||||
| 1 x 240 RM | 2.400,0 | 28 | 2,634,0 | 479 | 483 | |||||
| 1 x 300 RM | 3.000,0 | 30 | 3,295,0 | 541 | 557 | |||||
| 1 x 400 RM | 4.000,0 | 32 | 4.231,0 | 614 | 646 | |||||
| 1 x 500 RM | 5.000,0 | 34 | 5.284,0 | 693 | 747 | |||||
| 1 x 630 RM | 6.300,0 | 42 | 6.850,0 | 777 | 858 | |||||
| 2 x 1,5 RE | 30,0 | 11 | 220,0 | 27 | 20 | |||||
| 2 x 2,5 RE | 50,0 | 12 | 267,0 | 36 | 25 | 9003 5 | ||||
| 2 x 4 RE | 80,0 | 14 | 342,0 | 47 | 34 | |||||
| 2 x 6 RE | 120,0 | 15 | 412,0 | 59 | 43 | |||||
| 2 x 10 RE | 200,0 | 16 | 510,0 | 79 | 59 | |||||
| 2 x 16 RM | 320,0 | 18 | 670,0 | 102 | 79 | |||||
| 3 x 1,5 RE | 45,0 | 13 | 244,0 | 27 | 9 0040 20 | |||||
| 3 x 2,5 RE | 75,0 | 14 | 294,0 | 36 | 25 | |||||
| 3 x 4 RE | 120,0 | 16 | 393,0 | 47 | 34 | |||||
| 3 x 6 RE | 180,0 | 17 | 481,0 | 59 | 43 | |||||
| 3 x 10 RE | 300,0 | 18 | 645,0 | 79 | 59 | |||||
| 3 x 16 RE | 480,0 | 20 | 872,0 | 102 | 79 | |||||
| 3 x 16 RM | 480,0 | 20 | 872,0 | 102 | 79 | |||||
| 3 x 25 RM | 750,0 | 25 | 1.350,0 | 133 | 106 | |||||
| 3 x 35 SM | 1.050,0 | 25 | 1.460,0 | 159 | 129 | |||||
| 3 x 50 SM | 1.500,0 | 29 | 1.750,0 | 188 | 157 | |||||
| 3 x 70 см | 2.100,0 | 32 | 2,400,0 | 232 | 199 | |||||
| 3 x 95 SM | 2,850,0 | 35 | 3.560,0 | 280 | 246 | |||||
| 3 x 120 SM | 3.600,0 | 38 | 4.310,0 | 318 | 285 | |||||
| 3 x 150 SM | 4.500,0 | 42 | 5,310,0 | 359 | 326 | |||||
| 3 x 185 SM | 5.550,0 | 47 | 6.630,0 | 406 | 374 | |||||
| 3 x 240 SM | 7.200,0 | 53 | 8.480,0 | 473 | 445 | |||||
| 3 x 25/16 RM / RE | 910,0 | 25 | 1.513,0 | 133 | 106 | |||||
| 3 x 35/16 SM / RE | 1.210,0 | 27 | 1.804,0 | 159 | 129 | |||||
| 3 x 50/25 SM / RM | 1.750,0 | 31 | 2.349,0 | 188 | 157 | |||||
| 3 x 70/35 SM | 2.450,0 | 35 | 3.117,0 | 232 | 199 | |||||
| 3 x 95/50 SM | 3.350,0 | 39 | 4.167,0 | 280 | 246 | |||||
| 3 x 120/70 SM | 4.300,0 | 44 | 5.190,0 | 318 | 285 | |||||
| 3 x 150/70 SM | 5.200,0 | 47 | 6,161,0 | 359 | 326 | |||||
| 3 x 185/95 SM | 6.500,0 | 53 | 7,673,0 | 406 | 374 | |||||
| 3 x 240/120 SM | 8.400,0 | 59 | 9.850,0 | 473 | 445 | |||||
| 3 x 300/150 SM | 10.500,0 | 65 | 11.900,0 | 535 | 511 | |||||
| 4 x 1,5 RE | 60,0 | 14 | 278,0 | 27 | 20 | |||||
| 4 x 2,5 RE | 100,0 | 15 | 340,0 | 36 | 25 | |||||
| 4 x 4 RE | 160,0 | 17 | 460,0 | 47 | 34 | |||||
| 4 x 6 RE | 240,0 | 9 004018 | 570,0 | 59 | 43 | |||||
| 4 x 10 RE | 400,0 | 20 | 775,0 | 79 | 59 | |||||
| 4 x 10 RM | 400,0 | 20 | 775,0 | 79 | 59 | |||||
| 4 x 16 RE | 640,0 | 22 | 1.072,0 | 102 | 79 | |||||
| 4 x 16 RM | 640,0 | 22 | 1.072,0 | 102 | 79 | |||||
| 4 x 25 RM | 1.000,0 | 27 | 1,632,0 | 133 | 106 | |||||
| 4 x 35 см | 1.400,0 | 27 | 1.959,0 | 159 | 129 | |||||
| 4 x 50 SM | 2.000,0 | 32 | 2.595,0 | 188 | 157 | |||||
| 4 x 70 SM | 2.800,0 | 36 | 3.488,0 | 232 | 199 | |||||
| 4 x 95 SM | 3.800,0 | 41 | 4.637,0 | 280 | 246 | |||||
| 4 x 120 SM | 4.800,0 | 43 | 5.689,0 | 318 | 285 | |||||
| 4 x 150 SM | 6.000,0 | 49 | 6.973,0 | 359 | 326 | |||||
| 4 x 185 SM | 7.400,0 | 54 | 8.663,0 | 406 | 374 | |||||
| 4 x 240 SM | 9.600,0 | 60 | 11.140,0 | 473 | 445 | |||||
| 5 x 1,5 RE | 75,0 | 15 | 317,0 | 0 | 0 | |||||
| 5 x 2,5 RE | 125,0 | 16 | 391,0 | 0 | 0 | |||||
| 5 x 4 RE | 200,0 | 18 | 537,0 | 0 | 0 | |||||
| 5 x 6 RE | 300,0 | 19 | 672,0 | 0 | 0 | |||||
| 5 x 10 RE | 500, 0 | 21 | 921,0 | 0 | 0 | |||||
| 5 x 10 RM | 500,0 | 21 | 921 , 0 | 0 | 0 | |||||
| 5 x 16 RE | 800,0 | 24 | 1.294,0 | 0 | 0 | |||||
| 5 x 16 RM | 800,0 | 24 | 1.294,0 | 0 | 0 | |||||
| 5 x 25 RM | 1.250,0 | 29 | 2.004,0 | 0 | 0 | |||||
| 5 x 35 RM | 1.750,0 | 30 | 2,575,0 | 0 | 0 | |||||
| 5 x 50 RM | 2.500,0 | 36 | 3,193,0 | 0 | 0 | |||||
| 5 x 70 RM | 3.500,0 | 40 | 4.722,0 | 0 | 0 | |||||
| 5 x 95 RM | 4.750,0 | 46 | 6,393,0 | 0 | 0 | |||||
| 5 x 120 RM | 6.000,0 | 50 | 7.095,0 | 0 | 0 | |||||
| 5 x 150 RM | 7.500,0 | 59 | 8.240,0 | 0 | 0 | |||||
| 7 x 1,5 RE | 105,0 | 16 | 376,0 | 0 | 0 | |||||
| 10 x 1,5 RE | 150,0 | 19 | 495,0 | 0 | 0 | |||||
| 12 x 1,5 RE | 180,0 | 18 | 440,0 | 0 | 0 | |||||
| 14 x 1,5 RE | 210,0 | 20 | 494,0 | 0 | 0 | |||||
| 16 x 1,5 RE | 240,0 | 21 | 600,0 | 0 | 0 | |||||
| 19 x 1,5 RE | 285,0 | 22 | 614,0 | 0 | 0 | |||||
| 21 x 1,5 RE | 315,0 | 23 | 700,0 | 0 | 0 900 41 | |||||
| 24 x 1,5 RE | 360,0 | 24 | 769,0 | 0 | 0 | |||||
| 30 x 1,5 RE | 450,0 | 26 | 918,0 | 0 | 0 | |||||
| 40 x 1,5 RE | 600, 0 | 29 | 1.250,0 | 0 | 0 | |||||
| 7 x 2,5 RE | 175,0 | 17 | 472,0 | 0 | 0 | |||||
| 10 x 2,5 RE | 250,0 | 20 | 530,0 | 0 | 0 | |||||
| 12 x 2,5 RE | 300,0 | 21 | 578,0 | 0 | 0 | |||||
| 14 x 2,5 RE | 350,0 | 22 | 680,0 | 0 | 0 | |||||
| 16 x 2,5 RE | 400,0 | 90 040 23 | 750,0 | 0 | 0 | |||||
| 19 x 2,5 RE | 475,0 | 24 | 870,0 | 0 | 0 | |||||
| 21 x 2,5 RE | 525,0 | 25 | 900,0 | 0 | 0 | |||||
| 24 x 2,5 RE | 600,0 | 26 | 1.035,0 | 0 | 0 | |||||
| 30 x 2,5 RE | 750,0 | 28 | 1.300,0 | 0 | 0 | |||||
| 40 x 2,5 RE | 1.000,0 | 31 | 1.700,0 | 0 | 0 | |||||
| 7 x 4 RE | 280,0 | 18 | 600,0 | 0 | 0 | |||||
| 7 x 6 RE | 420, 0 | 20 | 760,0 | 0 | 0 | |||||
| 7 x 10 RE | 700,0 | 900 40 22 | 1.080,0 | 0 | 0 | |||||
Основной тип | |
| H | = гармонизированный тип |
| A | = национально признанный тип | 947 947 9
| 01 | = 100 Вольт |
| 03 | = 300/300 Вольт |
| 05 | = 300/500 Вольт |
| 07 | = 450/750 Вольт |
| Материалы | |
| B | = Этиленпропиленовый каучук |
| E | = PE Полиэтилен |
| = J | стекло-стекло плетение|
| N 90 041 | = Хлоропреновый каучук |
| Q | = Полиуретан |
| R | = Резина |
| S | = Силиконовый каучук |
| T | = Текстильная оплетка |
| V = ПВХ | |
| V2 | = ПВХ + 90 ° C |
| V3 | = ПВХ гибкий при низких температурах |
| V5 | = ПВХ повышенной маслостойкости |
| X | = XPE , сшитый полиэтилен |
Дополнения | |
| C4 | = оплетка из медной проволоки |
| H | = делимый плоский кабель |
| h3 | = плоский кабель |
| H6 | = неделимый плоский кабель для лифтов |
| H8 | = спиральный кабель |
| Типы проводников | |
| U | = однопроволочный |
| R | = многопроволочный |
| K = многопроволочный тонкие пряди (фиксированная прокладка) | |
| F | = тонкие пряди (гибкое использование) |
| H | = сверхтонкие пряди (гибкое использование) |
| D | = тонкие пряди для сварочного кабеля |
| E | = тонкие жилы для сварочного кабеля |
| Заземляющий провод | |
| X | = без зелено-желтого заземляющего провода |
| G | = с зеленым -желтый провод массы |
