Кабель монтажный мкэш. Кабель МКЭШ: характеристики, расшифровка маркировки и области применения

Что такое кабель МКЭШ. Как расшифровывается маркировка МКЭШ. Каковы основные технические характеристики кабеля МКЭШ. Где применяется кабель МКЭШ. Какие существуют разновидности кабеля МКЭШ.

Что представляет собой кабель МКЭШ и его основные характеристики

Кабель МКЭШ — это многожильный кабель с медными жилами, экранированный, с изоляцией и оболочкой из поливинилхлоридного пластиката. Расшифровка аббревиатуры МКЭШ:

• М — многожильный
• К — кабель
• Э — экранированный
• Ш — в шланге (оболочке) из ПВХ

Основные технические характеристики кабеля МКЭШ:

• Номинальное напряжение: 0,5 кВ
• Частота: 400 Гц
• Минимальный радиус изгиба: 3 диаметра кабеля
• Температура эксплуатации: от -50°С до +50°С
• Срок службы: 30 лет

Расшифровка маркировки кабеля МКЭШ

Маркировка кабеля МКЭШ содержит важную информацию о его параметрах. Рассмотрим на примере МКЭШ 10х2,5:

• 10 — количество жил
• 2,5 — сечение жил в мм²

Дополнительные обозначения в маркировке:

• ХЛ — холодостойкое исполнение (до -60°С)
• Т — тропическое исполнение
• Л — экран из медных луженых проволок
• Эа — экран из алюмофольгированной пленки
• м — медные нелуженые жилы
• в — наличие водоблокирующего элемента

Области применения кабеля МКЭШ

Кабель МКЭШ широко используется в различных отраслях промышленности и строительства. Основные сферы применения:

• Системы автоматизации и управления
• Контрольно-измерительные приборы
• Силовое электрооборудование
• Электронные устройства
• Телекоммуникационные системы

Кабель МКЭШ отлично подходит для передачи слабых электрических сигналов благодаря наличию экрана, защищающего от электромагнитных помех.

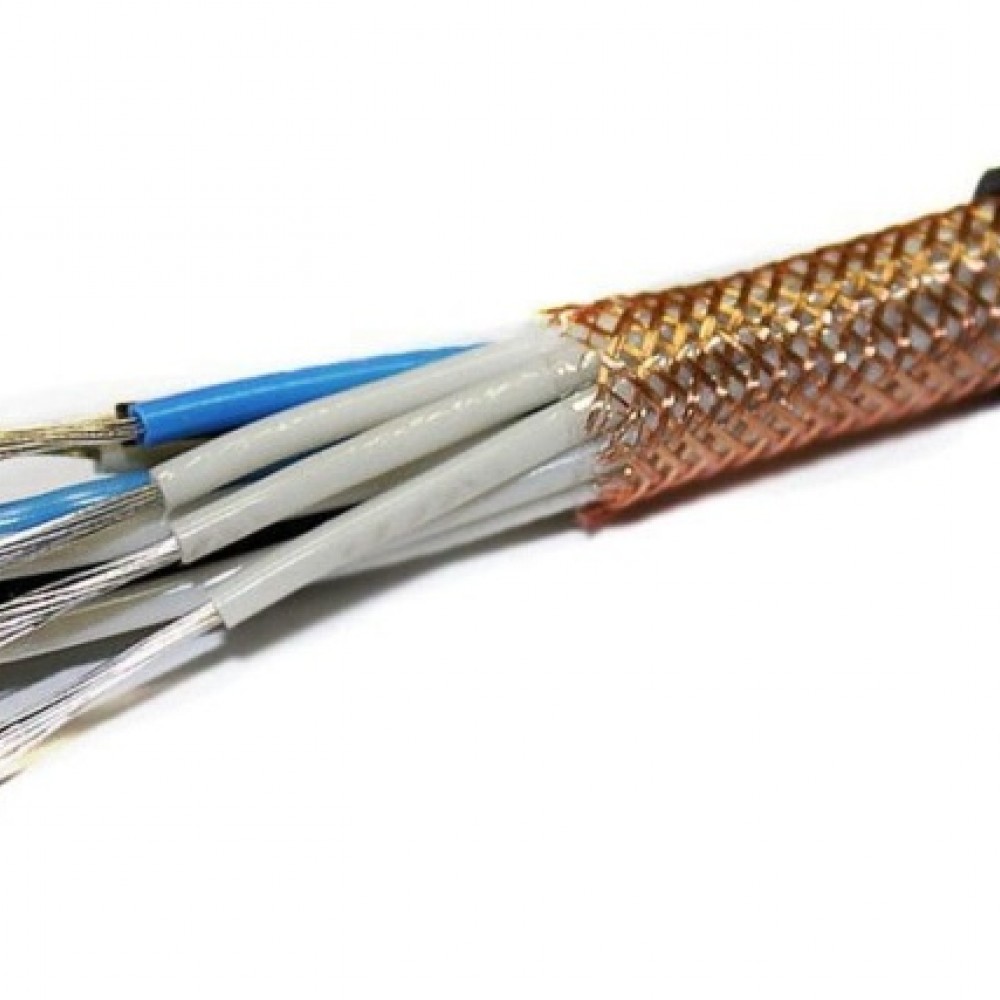

Конструкция и особенности кабеля МКЭШ

Конструкция кабеля МКЭШ включает следующие элементы:

1. Медные токопроводящие жилы
2. Изоляция жил из ПВХ-пластиката
3. Экран из медных проволок или алюмофольгированной пленки
4. Внешняя оболочка из ПВХ-пластиката

Какие особенности делают кабель МКЭШ востребованным? Это:

• Высокая гибкость и удобство монтажа
• Надежная защита от электромагнитных помех
• Устойчивость к механическим воздействиям
• Широкий диапазон рабочих температур
• Длительный срок службы

Сравнение кабеля МКЭШ с аналогами

Как кабель МКЭШ соотносится с другими типами кабелей? Рассмотрим основные отличия:

Параметр	МКЭШ	КВВГэ	КГВВ
Наличие экрана	Да	Да	Нет
Гибкость	Высокая	Средняя	Высокая
Применение	Универсальное	Стационарная прокладка	Подвижные соединения

Кабель МКЭШ выигрывает у аналогов благодаря сочетанию экранирования и высокой гибкости, что делает его универсальным решением для различных задач.

Особенности монтажа и эксплуатации кабеля МКЭШ

При работе с кабелем МКЭШ следует учитывать ряд важных моментов:

• Минимальный радиус изгиба — не менее 3 диаметров кабеля
• Температура монтажа без подогрева — не ниже -15°С
• Необходимость заземления экрана для эффективной защиты от помех
• Возможность прокладки в кабельных лотках, трубах, коробах
• Недопустимость воздействия агрессивных сред и прямых солнечных лучей

Соблюдение этих правил обеспечит долгую и надежную работу кабеля МКЭШ в различных условиях эксплуатации.

Нормативные документы и сертификация кабеля МКЭШ

Производство и применение кабеля МКЭШ регламентируется следующими стандартами:

• ГОСТ 10348-80 «Кабели монтажные многожильные с пластмассовой изоляцией»
• ТУ 16-505.488-78 «Кабели монтажные экранированные»
• ГОСТ 18690-2012 «Кабели, провода, шнуры и кабельная арматура. Маркировка, упаковка, транспортирование и хранение»

Кабель МКЭШ подлежит обязательной сертификации. Каковы основные требования к сертификации?

• Соответствие техническим регламентам ТР ТС 004/2011 и ТР ЕАЭС 037/2016
• Наличие сертификата пожарной безопасности
• Проведение периодических испытаний на соответствие заявленным характеристикам

Маркировка и упаковка кабеля МКЭШ

Согласно ГОСТ 18690-2012, на оболочке кабеля МКЭШ должна быть нанесена следующая информация:

• Марка кабеля
• Число и сечение жил
• Номинальное напряжение
• Год выпуска
• Наименование предприятия-изготовителя

Как упаковывается кабель МКЭШ для транспортировки и хранения?

• В бухтах или на барабанах
• Длина отрезка 200-450 метров (может варьироваться)
• Концы кабеля должны быть герметично заделаны
• На упаковке указывается полная маркировка кабеля

Перспективы развития и модификации кабеля МКЭШ

Кабельная промышленность постоянно развивается. Какие инновации могут коснуться кабеля МКЭШ в будущем?

• Применение новых материалов для изоляции и оболочки с улучшенными характеристиками
• Разработка модификаций с повышенной стойкостью к агрессивным средам
• Создание вариантов с улучшенными показателями пожаробезопасности
• Оптимизация конструкции для снижения веса и увеличения гибкости
• Внедрение технологий «умных» кабелей с возможностью самодиагностики

Эти инновации могут значительно расширить сферу применения кабеля МКЭШ и повысить его эксплуатационные характеристики.

Характеристики, Расшифровка, Сечения по ГОСТ

Номинальное переменное напряжение

0,5 кВ

Номинальная частота

400 Гц

Минимально допустимый радиус изгиба

3 диаметров кабеля

Строительная длина

200-450 метров

Допустимые усилия при протяжке кабеля по трассе прокладки

50 Н/мм²

Код ОКП МКШ

3548330100

Класс пожарной безопасности

О1.8.2.5.4

Срок службы

30 лет

Гарантийный срок эксплуатации кабеля

2 лет

Температура окружающей среды при эксплуатации кабеля

от -50°С до 50°С

Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35°C

98%

Минимальная температура прокладки кабеля без предварительного подогрева

-15°С

Срок хранения на площадках

2 года

Срок хранения под навесом

5 лет

Срок хранения в закрытых помещениях

10 лет

Характеристики, вес, диаметр по ГОСТ

Ш

— выпрессованный ПВХ защитный шланг

12

—

количество жил;

1

—

площадь поперечного сечения силовой жилы (мм

2).

МКЭШ-ХЛ 12х1 — холодостойкое исполнение (температура эксплуатации до -60 °С)

МКЭШ-Т 12х1 — тропическое исполнение (стойкость к воздействию плесневых грибов)

МКЭлШ 12х1 либо МКЭШ 12х1 Л — с общим экраном из медных луженых проволок

МКЭфШ 12х1 либо МКЭШ 12х1 Эа — с общим экраном из алюмофольгированной пленки

МКЭШМ 12х1 либо МКЭШ 12х1 м — с медными нелужёными жилами

МКЭШ-в 12х1 либо МКЭШ 12х1 в — с водоблокирующим элементом

Изолированные жилы должны быть скручены в кабель. В каждом повиве должны быть две счетные жилы, отличающиеся цветом друг от друга и от остальных жил повива.

На каждом барабане или на ярлыке, прикрепленном к бухте, должны быть указаны:

• товарный знак предприятия-изготовителя
• марка кабеля
• число жил
• номинальное сечение в квадратных миллиметрах
• длина в метрах (число отрезков и их длина)
• дата изготовления (месяц, год)
• обозначение настоящего стандарта

Маркировка изделия должна соответствовать ГОСТ 18690-82.

Цифровая маркировка более редко используется и как правило требует дополнительного согласования с заводом-изготовителем! Кабель МКЭШ 12х1 должен иметь цифровую маркировку изолированных жил. При цифровой маркировке цвет цифр должен отличаться от цвета изоляции жил. Расстояние между цифрами должно быть не более 35 мм. Как правило при цифровой маркировке, цвет изоляции жил белый, буквы черные либо темно-синие.

Характеристики, Расшифровка, Сечения по ГОСТ

Номинальное переменное напряжение

0,5 кВ

Номинальная частота

400 Гц

Минимально допустимый радиус изгиба

3 диаметров кабеля

Строительная длина

200-450 метров

Допустимые усилия при протяжке кабеля по трассе прокладки

50 Н/мм²

Код ОКП МКЭШВнг(А)-LSLTx

358112

Класс пожарной безопасности

П1б.8.2.1.2

Срок службы

30 лет

Гарантийный срок эксплуатации кабеля

2 лет

Температура окружающей среды при эксплуатации кабеля

от -50°С до 70°С

Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35°C

98%

Минимальная температура прокладки кабеля без предварительного подогрева

-15°С

Снижение светопроницаемости

50%

Эквивалентный показатель токсичности продуктов горения кабельного изделия (ПТПМ)

более 120 г/м³

Срок хранения на площадках

2 года

Срок хранения под навесом

5 лет

Срок хранения в закрытых помещениях

10 лет

Характеристики, вес, диаметр по ГОСТ

Ш

— выпрессованный ПВХ защитный шланг

10

—

количество жил;

2,5

—

площадь поперечного сечения силовой жилы (мм²).

МКЭШ-ХЛ 10х2,5 — холодостойкое исполнение (температура эксплуатации до -60 °С)

МКЭШ-Т 10х2,5 — тропическое исполнение (стойкость к воздействию плесневых грибов)

МКЭлШ 10х2,5 либо МКЭШ 10х2,5 Л — с общим экраном из медных луженых проволок

МКЭфШ 10х2,5 либо МКЭШ 10х2,5 Эа — с общим экраном из алюмофольгированной пленки

МКЭШМ 10х2,5 либо МКЭШ 10х2,5 м — с медными нелужёными жилами

МКЭШ-в 10х2,5 либо МКЭШ 10х2,5 в — с водоблокирующим элементом

Изолированные жилы должны быть скручены в кабель. В каждом повиве должны быть две счетные жилы, отличающиеся цветом друг от друга и от остальных жил повива.

На каждом барабане или на ярлыке, прикрепленном к бухте, должны быть указаны:

• товарный знак предприятия-изготовителя
• марка кабеля
• число жил
• номинальное сечение в квадратных миллиметрах
• длина в метрах (число отрезков и их длина)
• дата изготовления (месяц, год)
• обозначение настоящего стандарта

Маркировка изделия должна соответствовать ГОСТ 18690-82.

Цифровая маркировка более редко используется и как правило требует дополнительного согласования с заводом-изготовителем! Кабель МКЭШ 10х2,5 должен иметь цифровую маркировку изолированных жил. При цифровой маркировке цвет цифр должен отличаться от цвета изоляции жил. Расстояние между цифрами должно быть не более 35 мм. Как правило при цифровой маркировке, цвет изоляции жил белый, буквы черные либо темно-синие.

Характеристики, вес, диаметр по ГОСТ

Ш

— выпрессованный ПВХ защитный шланг

4

—

количество жил;

2,5

—

площадь поперечного сечения силовой жилы (мм²).

МКЭШ-ХЛ 4х2,5 — холодостойкое исполнение (температура эксплуатации до -60 °С)

МКЭШ-Т 4х2,5 — тропическое исполнение (стойкость к воздействию плесневых грибов)

МКЭлШ 4х2,5 либо МКЭШ 4х2,5 Л — с общим экраном из медных луженых проволок

МКЭфШ 4х2,5 либо МКЭШ 4х2,5 Эа — с общим экраном из алюмофольгированной пленки

МКЭШМ 4х2,5 либо МКЭШ 4х2,5 м — с медными нелужёными жилами

МКЭШ-в 4х2,5 либо МКЭШ 4х2,5 в — с водоблокирующим элементом

Изолированные жилы должны быть скручены в кабель. В каждом повиве должны быть две счетные жилы, отличающиеся цветом друг от друга и от остальных жил повива.

На каждом барабане или на ярлыке, прикрепленном к бухте, должны быть указаны:

• товарный знак предприятия-изготовителя
• марка кабеля
• число жил
• номинальное сечение в квадратных миллиметрах
• длина в метрах (число отрезков и их длина)
• дата изготовления (месяц, год)
• обозначение настоящего стандарта

Маркировка изделия должна соответствовать ГОСТ 18690-82.

Цифровая маркировка более редко используется и как правило требует дополнительного согласования с заводом-изготовителем! Кабель МКЭШ 4х2,5 должен иметь цифровую маркировку изолированных жил. При цифровой маркировке цвет цифр должен отличаться от цвета изоляции жил. Расстояние между цифрами должно быть не более 35 мм. Как правило при цифровой маркировке, цвет изоляции жил белый, буквы черные либо темно-синие.
