Кабель под землю. Подземные силовые кабели: типы, конструкция и особенности прокладки

Какие преимущества имеют подземные силовые кабели перед воздушными линиями. Как устроены подземные кабели и из каких элементов состоят. Какие типы подземных кабелей существуют и где они применяются. Какие требования предъявляются к прокладке подземных силовых кабелей.

Что такое подземные силовые кабели и в чем их преимущества

Подземные силовые кабели — это специальные кабели для передачи и распределения электроэнергии, которые прокладываются под землей. В отличие от воздушных линий электропередачи, они имеют ряд важных преимуществ:

• Лучший внешний вид и меньшее влияние на окружающую среду
• Меньшие падения напряжения
• Меньшая вероятность повреждений и аварий
• Возможность прокладки в густонаселенных городских районах
• Возможность прокладки под водой в качестве подводных кабелей

Однако подземные кабели имеют и некоторые недостатки, в первую очередь — более высокую стоимость производства и монтажа по сравнению с воздушными линиями. Поэтому они используются там, где прокладка воздушных линий невозможна или нежелательна из-за ограничений или рисков.

Конструкция подземных силовых кабелей

Типичный подземный силовой кабель состоит из следующих основных элементов:

1. Токопроводящие жилы — 1 или несколько жил из меди или алюминия. Обычно скручены для уменьшения поверхностного эффекта.
2. Экран по жиле — слой полупроводящего материала для выравнивания электрического поля. Применяется в кабелях среднего и высокого напряжения.
3. Изоляция — слой диэлектрика (ПВХ, сшитый полиэтилен, пропитанная бумага и др.). Толщина зависит от напряжения.
4. Экран по изоляции — еще один полупроводящий слой для выравнивания поля. Применяется в кабелях среднего и высокого напряжения.
5. Металлическая оболочка — защищает от влаги и химических воздействий. Обычно из свинца или алюминия.
6. Подушка — слой изоляционного материала для защиты оболочки от коррозии.
7. Броня — стальные ленты или проволоки для механической защиты.
8. Наружная оболочка — защитный слой из полимерного материала.

Основные типы подземных силовых кабелей

Подземные силовые кабели классифицируются в зависимости от номинального напряжения:

• Кабели низкого напряжения (до 1 кВ)
• Кабели высокого напряжения (до 11 кВ)
• Кабели сверхвысокого напряжения (до 33 кВ)
• Кабели ультравысокого напряжения (до 66 кВ)
• Кабели сверхультравысокого напряжения (свыше 132 кВ)

Чем выше напряжение, тем сложнее конструкция кабеля и выше требования к его изоляции и защите.

Особенности прокладки подземных силовых кабелей

При прокладке подземных силовых кабелей необходимо учитывать следующие важные моменты:

• Глубина прокладки зависит от напряжения кабеля и типа грунта (от 0,7 до 1,5 м)
• Кабели прокладываются в траншеях с песчаной подушкой
• При пересечении с коммуникациями используются защитные трубы
• Необходима защита от механических повреждений
• Важно обеспечить теплоотвод от кабеля
• Требуется гидроизоляция соединительных и концевых муфт

Прокладка подземных кабелей — сложный технологический процесс, требующий соблюдения множества технических норм и правил.

Как выбрать подземный силовой кабель

При выборе подземного силового кабеля учитываются следующие основные параметры:

• Напряжение сети
• Передаваемая мощность
• Условия прокладки и эксплуатации
• Требуемая механическая прочность
• Химическая стойкость
• Экономическая целесообразность

Правильный выбор типа и конструкции кабеля позволяет обеспечить надежную и безопасную передачу электроэнергии в течение длительного срока службы.

Преимущества современных подземных кабелей

Современные технологии позволяют создавать высокоэффективные подземные силовые кабели, обладающие рядом важных преимуществ:

• Повышенная пропускная способность
• Улучшенные изоляционные свойства
• Высокая механическая прочность
• Пожаробезопасность
• Увеличенный срок службы (до 50 лет)
• Минимальные потери электроэнергии

Это делает подземные кабельные линии все более привлекательными для применения, особенно в городских условиях.

Заключение

Подземные силовые кабели играют важную роль в современных системах передачи и распределения электроэнергии. Несмотря на более высокую стоимость, они имеют ряд существенных преимуществ перед воздушными линиями. Правильный выбор типа кабеля и соблюдение технологии прокладки позволяют создавать надежные и долговечные подземные кабельные линии.

КАБЕЛЬ ДЛЯ ПРОКЛАДКИ В ЗЕМЛІ СИЛОВИЙ КАБЕЛЬ. КАБЕЛЬ АЛЮМІНІЄВИЙ. КАБЕЛЬ МІДНИЙ. КАБЕЛЬ БРОНЬОВАНИЙ. Статті компанії «ТОВ Востокпромнсаб»



  #авббшв4х95 #авббшв4Х120 #авббшв4Х150 #авббшв4Х185 #авббшв4Х240 #4Х95 #авббшв4Х70 #авббшв4Х50 #авббшв4Х35 #авббшв4Х25 #авббшв4Х16 #авббшв2Х16

#авббшв4х95 #авббшв4Х120 #авббшв4Х150 #авббшв4Х185 #авббшв4Х240 #4Х95 #авббшв4Х70 #авббшв4Х50 #авббшв4Х35 #авббшв4Х25 #авббшв4Х16 #авббшв2Х16

КАБЕЛЬ ДЛЯ ПРОКЛАДКИ В ЗЕМЛІ

Який електричний кабель вибрати для прокладки в землі Якщо потрібно укладати кабель в землю, то зазвичай використовують броньований кабель з мідними жилами марки ВБбШВ або з алюмінієвими жилами АВБбШВ, АВББШВ нг, АВББШВ нгд, тому що цей кабель добре захищений сталевою стрічкою від різних механічних пошкоджень і гризунів.

Кабель призначений для передачі і розподілу електричної енер-

гії в стаціонарних установках на змінну напругу 0,6 / 1 кВ частотою 50

Гц.

Кабель призначений для прокладки в сухих і вологих про-

суспільних приміщеннях, на естакадах, в блоках, а також для прокладки

на відкритому повітрі, в землі і траншеях, там, де потрібен захист від

механічних пошкоджень, без значних розтягуючих зусиль.

Кабелі марок АВБбШв, АПвБбШв призначені для одиночного

прокладки. Кабелі марок АВБбШвнг призначені для прокладки в

умовах, що вимагають нерозповсюдження горіння кабелю при про-

кладанни в пучках. Кабелі марок АВБбШвнгд призначені для прокла-

ження в умовах, де потрібна нерозповсюдження горіння кабелю при

прокладці в пучках, знижений димоутворення і Малонебезпечні струм

токсичність газів.

Кабелі належать до класу стійких до поширення полум’я

умови одиночної прокладки з ДСТУ 4809. Кабелі марок АВБ—

 бШвнг і АВБбШвнгд належать до класу стійких до поширення по-

лумья при прокладці в пучках за категорією А за ДСТУ 4809.

Нормативна документація:

ТУ У 31.3-31549003-007: 2006

ДСТУ IEC 60502-1: 2009

Класифікаційне позначення кабелю

щодо вимог пожежної безпеки:

АВБбШв, АПвБбШв — ПБ100000000;

АВБбШвнг — ПБ120000000;

АВБбШвнгд — ПБ123112000

А — Алюмінієва жила

В — Ізоляція з полівінілхлоридного пластикату

Б — Броня з двох сталевих стрічок з антикорозійним захисним покри-

вом

б — без подушки

Тих — Захисний покрив у вигляді випрессованную шланга (оболонки)

з полівінілхлориду

нг — не підтримує горіння

нгд — не поширює горіння, зі зниженим газодимовидиленням

Пв — Ізоляція із зшитого поліетилену



КОНСТРУКЦІЯ

Струмопровідна алюмінієва жила — однодротяна кругла (ок) або

багатодротяна кругла (мК) 1 або 2 класу гнучкості. У чотирижильним

жили кабелів з перерізом 70-240 мм

 2

можуть бути секторної форми

(Мс).

Ізоляція кабелів марок АВБбШв, АВБбШвнг — полівінілхлорид

 —

ной пластикат; кабелів марок АВБбШвнгд — композиція за зниженою

 —

жежонебезпекы; АПвБбШв — зшитий поліетилен. маркування ізоляції

жив колірне (суцільне або смугове) або цифрове. кабелі випускаються

з нульовою жилою блакитного кольору, при цьому в позначенні ка

 —

лю додають букву (N) або з житлової заземлення зелено-жовтого колі

 —

ру при цьому в позначенні кабелю додають букву (РЕ). ізольовані жили

скручені в сердечник.

Внутрішня оболонка кабелів марок АВБбШв, АПвБбШв, АВБб

 —

Швнг з полівінілхлоридного пластикату; кабелів марок АВБбШвнгд з

композиції зниженої пожежонебезпеки.

Броня з двох сталевих оцинкованих стрічок.

Оболонка кабелів марок АВБбШв, АПвБбШв — полівінілхлорид

 —

ной пластикат; кабелів марок АВБбШвнг — полівінілхлоридний п

 —

стикат зниженої горючості; кабелів марок АВБбШвнгд, — композиція

зниженої пожежонебезпеки.

Температура прокладки кабелю ……………………………………. не нижче -5 ° С

Температура експлуатації кабелю …………………………….. від -50 ° С до + 50 ° С

Відносна вологість повітря ……………………………………….. …. до 98% при 35 ° с

Тривало допустима температура нагріву жил кабелів при експлуатації:

кабелів марок АВБбШв, АВБбШвнг, АВБбШвнгд ………………………….. + 70 ° З

кабелів марок АПвБбШв . ………………………………………. ………………………….. + 90 ° З

Мінімальний радіус вигину

при прокладці ……………………………………….. 15 зовнішніх діаметрів кабелю

Будівельна довжина кабелів ……………………………………….. …… за погодженням

Термін служби ………………………………………… …………………………………………. 30 років

Гарантійний термін експлуатації ……………………………………….. ……………… 5 років

Кабелі поставляються на дерев’яних барабанах.

Поиск силового кабеля под землей

1. Статьи

Пассивный метод:

В случае, если силовой кабель находится под нагрузкой, к нему приложено напряжение и по нему протекает электрический ток – допускается применение пассивного метода локации.

Электрический ток, протекая по жилам силового кабеля, создает вокруг него электро магнитное поле частотой 50 Гц. Это поле и может быть обнаружено приемником трассоискателя. При этом генератор трассоискателя – не используется вообще.

Этот метод прост, но не всегда эффективен. С его помощью определить, что под землей есть кабель — легко, но не возможно отличить кабель один от другого. Сигнал от всех силовых кабелей будет иметь одинаковую частоту.

Активный метод:

Для точной идентификации «своего» кабеля и трассировки его под землей применяется активный способ поиска, в котором генератор подключается к кабелю при помощи крокодилов, индукционной клипсы или антенны. Если кабель обесточен и к нему есть доступ – проще всего воспользоваться непосредственным методом подключения (крокодилы). В случае, если кабель под напряжением, подать сигнал в него можно только при помощи индукционной антенны или клещей. (к примеру, BLL-200 допускает подключение к кабелю с напряжением до 600В при использовании индукционных клещей).

Генератор наводит в кабеле сигнал на частоте отличной от 50 Гц. Соответственно, кабель легко идентифицировать и трассировать.

Идентификация и трассировка силового кабеля посредством пассивных маркеров

Для точной маркировки, идентификации и трассировки силового кабеля, или его ключевых точек (изменение направления, муфты) используются пассивные маркеры.

Пассивный маркер представляет собой резонансный контур, который запаян в пластиковый корпус. Он не требует питания и обслуживания и рассчитан на срок эксплуатации более 25-ти лет.

Резонансная частота и цвет маркеров силовых кабельных линий – стандартизирован:

• Частота F = 169,8 кГц
• Цвет = красный

Поиск маркеров производится при помощи специального прибора – маркеро искателя. Он излучает сигнал в широком диапазоне частот и определяет, на какой частоте произошел резонанс. Таким образом, если пассивные маркеры закладывать вместе с кабелем, то маркероискатель позволит однозначно определить положение последнего.

Стоит сказать, что пассивные маркеры можно классифицировать по нескольким параметрам:

Классификация по типу диаграммы направленности:

• Дипольная – отражает сигнал только вверх и вниз. Такие маркеры более сложные в монтаже и локации.
• Сферическая – отражает сигнал в двух плоскостях. Такие маркеры более простые в монтаже и локации

Классификация по мощности (глубине закладывания)

• 60 см
• 1,5м

Подписаться на рассылку статей

Имя *

Номер телефона *

E-mail *

Комментарий *

Согласие на отправку персональных данных *

* — Обязательное для заполнения

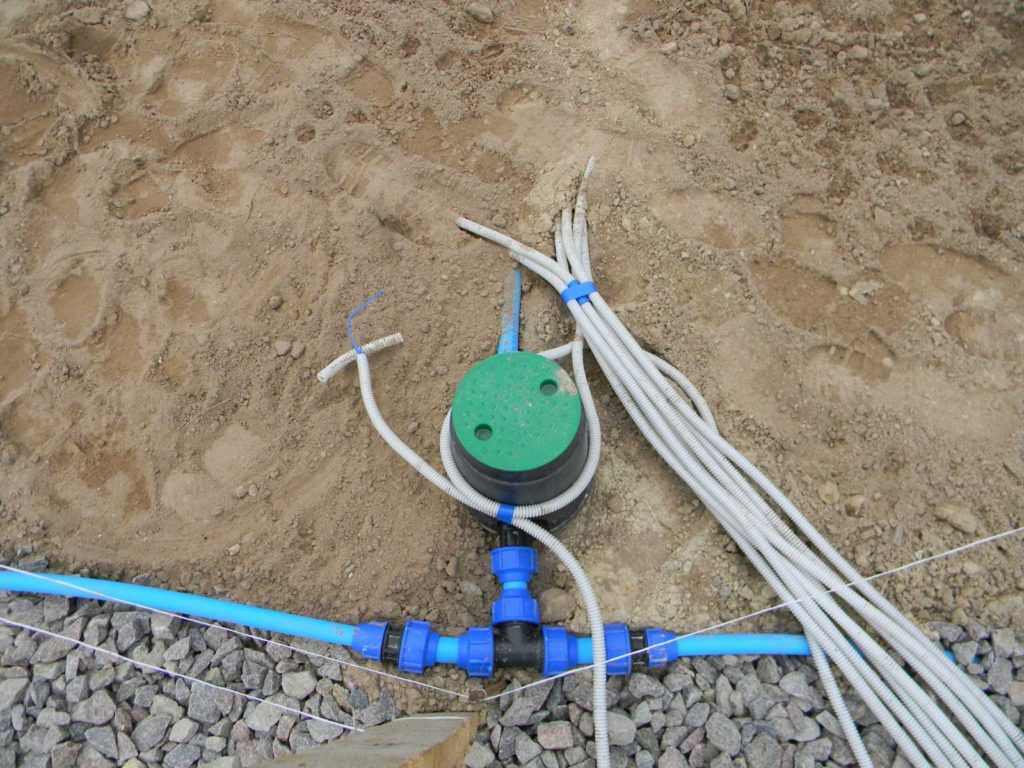

Что нужно знать о прокладке подземного электрического кабеля

Проведение электроэнергии к гаражу или садовому пруду? Узнайте о кодовых требованиях, вариантах глубины траншеи, материале кабелепровода и типах электрических проводов.

Каждый редакционный продукт выбирается независимо, хотя мы можем получать компенсацию или партнерскую комиссию, если вы покупаете что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

КУРГУ128/GETTY IMAGES

Да, вы можете провести электропроводку во дворе

Электрификация отдельного гаража, сарая для инструментов или садового пруда — это проект «сделай сам», с которым домовладельцы могут справиться самостоятельно. Вам просто нужна правильная информация и руководство.

Национальный электротехнический кодекс содержит основные положения о допустимых методах и материалах прокладки проводки, требуемой глубине прокладки проводки и других соображениях безопасности, чтобы гарантировать, что подземная проводка будет служить безопасно и надежно в течение многих лет.

Существует четыре распространенных варианта прокладки подземной электропроводки через ваш двор.

Ваш выбор в первую очередь зависит от типа вашей почвы.

Если он гранулирован и его легко копать, вы можете сэкономить деньги на электроматериалах, копая глубоко; вам может не потребоваться установка металлического или пластикового кабелепровода для защиты скрытой проводки от физического повреждения. С другой стороны, если почва каменистая или тяжелая глина, или вы столкнулись с большим количеством корней деревьев, вы можете свести копание к минимуму и защитить скрытую проводку в металлическом или пластиковом кабелепроводе.

Более того, ручные траншеекопатели, способные копать землю на глубину до 24 дюймов, легко можно взять напрокат во многих хозяйственных магазинах, хозяйственных центрах и пунктах проката оборудования. Вы можете арендовать траншеекопатель на полдня менее чем за 100 долларов и около 150 долларов за полный день. Еще одним вариантом является аренда мотоблока.

Семейный мастер на все руки

Четыре варианта глубины заложения подземной проводки

Решите, сколько копать вы готовы сделать и насколько глубокой будет ваша траншея. Это помогает определить тип проводки и метод, который вы будете использовать. Подземный кабель и провод могут быть установлены на разной глубине, в зависимости от типа трубопровода, провода или кабеля.

Шесть дюймов

Установите электропровод из оцинкованного жесткого металла с отдельными изолированными проводами глубиной шесть дюймов.

• Провода протягиваются через кабелепровод после завершения всего кабелепровода от конца до конца.
• Провода должны быть рассчитаны на использование во влажных помещениях, например, типа THWN-2 (термопласт/влажное помещение/нейлоновая оболочка).

Двенадцать дюймов

Установите заглубленный кабель типа UF с защитой GFCI глубиной 12 дюймов.

• Защита GFCI — это компромисс, который обеспечивает повышенную электрическую безопасность при одновременном снижении потребности в более глубокой траншеи.

Восемнадцать дюймов

Установите трубу из ПВХ с отдельными изолированными проводами глубиной 18 дюймов.

• Провода протягиваются через кабелепровод после завершения всего кабелепровода от конца до конца.
• Провода должны быть рассчитаны на использование во влажных помещениях, например, типа THWN-2 (термопласт/влажное помещение/нейлоновая оболочка).

Двадцать четыре дюйма

Установите кабель типа UF для всего участка глубиной 24 дюйма.

• Это еще один компромисс между глубиной и физической защитой.
• Поскольку непосредственно проложенный кабель находится на дне траншеи без кабелепровода или защиты GFCI, он должен быть проложен глубже в землю.

Читайте подробности о каждом варианте.

Спасибо за вашего помощника/Getty Images

Получите разрешение на электроснабжение и позвоните по номеру 811

Прежде чем мы углубимся в подробности, напоминаем вам о необходимости соблюдать следующие основные меры предосторожности при прокладке подземного кабеля:

• Позвоните в местный отдел строительной инспекции, чтобы узнать, есть ли разрешение на электроснабжение и проверки. необходимы для вашего проекта.
• Инспектор по электрике проверит глубину траншеи и проверит проводку, прежде чем ее засыпать.
• Те несколько долларов, которые вы тратите на оплату инспекций, легко компенсируются тем, что профессионал одобряет вашу работу и следит за ее безопасностью.
• Вопреки представлению о том, что разрешения на строительство автоматически увеличивают налоги на недвижимость, полный отчет о разрешениях и проверках в городском управлении поможет облегчить сделку, если вы продадите свой дом.
• Если к прибытию инспектора ваша проводка подключена и находится под напряжением, они могут одновременно провести окончательную проверку, что сэкономит им еще одну поездку.
• В США позвоните по номеру 811 или посетите сайт www.call811.com, чтобы отметить ваши коммунальные услуги. В Канаде посетите www.clickbeforeyoudig.com. Это предотвращает повреждение коммунальной инфраструктуры (электричество, газ, вода, кабельное телевидение, телефон, оптоволокно и т. д.), что может оставить ваш район без коммунальных услуг на несколько часов или дней и подвергнуть вас судебному преследованию.

Примечание. Если вам необходимо оставить траншею открытой на длительное время, установите вокруг нее баррикады, чтобы она не представляла опасности для людей и домашних животных.

семейный мастер на все руки

Шестидюймовый вариант

Если у вас каменистая или тяжелая глинистая почва или корни деревьев затрудняют копание, или вам нужно протянуть провод только на короткое расстояние, воспользуйтесь этим маршрутом. Это сводит к минимуму копание и обеспечивает превосходную защиту скрытой проводки.

• Установите жесткий металлический кабелепровод из оцинкованного металла с отдельными изолированными проводами, протянутыми внутрь завершенного участка кабелепровода.

Профессиональный совет: Провода должны быть рассчитаны на использование во влажной среде. Ищите букву «W», выдавленную в маркировке на проводе, т. е. THWN-2.

• Этот метод работает для ответвленных цепей любого размера, от 15 до 60 ампер и даже больше.
• Недостатком является стоимость. Десять футов 1/2-дюймового оцинкованного жесткого металлического канала стоят около 37 долларов, и вам нужно купить катушки с изолированными медными проводами, которые протягиваются в канал.

семейный мастер на все руки

12-дюймовый вариант

Часто лучший выбор для небольших электротехнических проектов на заднем дворе. Его глубина всего один фут, и вам не нужно прокладывать кабель в дорогой металлической трубе.

Установите кабель типа UF-B, проложенный напрямую, при условии, что ответвленная цепь:

1. Обеспечена защитой от замыкания на землю (GFCI) перед входом в землю;
2. Ограничено до 120 вольт;
3. Защищен автоматическим выключателем или предохранителем номиналом не более 20 ампер.

Не забывайте, что вам необходимо установить кабелепровод для защиты кабеля от физического повреждения в месте его перехода из надземного пространства в подземное.

Покупайте наши любимые товары

семейный мастер на все руки

Вариант с диагональю 18 дюймов

Этот метод позволяет подключить ответвленную цепь практически любого размера, поэтому он подходит для подачи электроэнергии к различным проектам на заднем дворе или отдельно стоящим зданиям. Это также позволяет вам добавить больше проводов позже.

Если вы решите в будущем установить петлю выключателя для управления освещением сарая изнутри вашего дома, вы можете легко протянуть пару дополнительных проводов в кабелепровод из ПВХ.

• Аналогично шестидюймовому варианту, проложите отдельные изолированные провода типа THWN-2 внутри кабелепровода из ПВХ после завершения монтажа кабелепровода.
• Еще одно преимущество этого варианта: снижение стоимости. Десять футов трубы из ПВХ диаметром 1/2 дюйма стоят всего около 10 долларов.

семейный мастер на все руки

24-дюймовый вариант

Установка кабеля типа UF-B с прямым прокладыванием

• Имейте в виду, что требуется защита от физического повреждения с помощью кабелепровода из ПВХ сортамента 80, где кабель переходит из верхнего уровня в не менее 18 дюймов ниже конечного уровня. .
• Чтобы закопать кабель на 24 дюйма, нужно больше копать. Таким образом, этот метод имеет смысл только в том случае, если у вас есть зернистая почва, которую легко копать, или вы арендуете траншеекопатель.

Первоначально опубликовано: 28 сентября 2022 г.

John Williamson

John Williamson работает в электротехнической промышленности Миннесоты более 45 лет в качестве электрика, инспектора, инструктора и администратора. Джон является лицензированным главным электриком и сертифицированным строительным служащим. Джон проработал в сфере строительных норм, лицензирования и инспекции более 33 лет, из них более 27 лет в штате Миннесота. В течение последних 30 лет Джон также консультирует по электротехническим нормам и пишет статьи для различных издателей книг и журналов. Джон вышел на пенсию из Министерства труда и промышленности Миннесоты, где он был главным инспектором по электротехнике.

Подземные силовые кабели | www.electriceasy.com

В дополнение к воздушным линиям, с которыми мы сталкиваемся каждый день, электроэнергия также может передаваться и распределяться с помощью Подземных кабелей . Эти подземные кабели, конечно же, имеют свои преимущества и ограничения . Помимо лучшего внешнего вида и меньшего влияния на другие удобства, к преимуществам относятся меньшие падения напряжения и меньшая вероятность возникновения неисправности. С другой стороны, они имеют более высокие затраты на производство и установку и, следовательно, используются там, где воздушные линии нецелесообразны из-за практических ограничений или рисков. Поэтому мы используем их в определенных местах, таких как городские районы с высокой плотностью населения и через водоемы (в качестве подводных кабелей).

Типичный подземный кабель будет состоять из проводника(ов), покрытых рядом изолирующих и защитных слоев, необходимых для его удовлетворительной работы. Конструкция подземных кабелей поясняется ниже:

Строительство подземных силовых кабелей

Строительство подземных силовых кабелей

• Проводники: обычно используются 1 или в зависимости от применения. Эти проводники скручены, чтобы уменьшить скин-эффект, эффект близости и сохранить гибкость. Проводники изготавливаются из чистой меди электролитического сорта или алюминия.
• Экран проводника: Представляет собой полупроводящую ленту или экструдированный слой полупроводящего соединения. Экранирование проводников обычно используется в кабелях среднего и высокого напряжения для поддержания однородного электрического поля и минимизации электростатических напряжений.
• Изоляция: Выдерживает электростатическое напряжение. В зависимости от приложенного напряжения используются различные типы (и толщины) изоляторов, такие как VIR (вулканизированная индийская резина), пропитанная бумага, PVC (поливинилхлорид) и XLPE (сшитый полиэтилен).
• Изоляционный экран: Слой полупроводящего материала, обычно используемый в линиях среднего и высокого напряжения. Он служит той же цели, что и экран проводника.
• Металлическая оболочка: Обеспечивает защиту кабеля от влаги и других химических веществ (кислоты или щелочи), присутствующих в окружающей среде или почве. Обычно он состоит из алюминия или свинца. Он также обеспечивает путь для токов повреждения и утечки, поскольку оболочка заземлена на одном конце кабеля.
• Постельные принадлежности: Это изолятор низкого качества, такой как джут или гессиан, который защищает металлическую оболочку от коррозии и механических повреждений из-за армирования.
• Бронирование: Обеспечивает механическую защиту от различных нагрузок, которым кабель может подвергаться в процессе монтажа и эксплуатации. Обычно это стальная лента, намотанная на слой постельного белья.
• Подача: Еще один слой низкокачественного изоляционного материала, такого как джут или гессиан, или термопластичный состав, такой как ПВХ, снова используется для защиты стали от атмосферных загрязнений и агентов.

[Также читайте: Коронный разряд в воздушных линиях электропередач]

Типы подземных кабелей

Подземные кабели обычно классифицируются как в соответствии с их номинальным напряжением . Они сгруппированы следующим образом:

1. Кабели низкого напряжения с максимальным допустимым напряжением 1000 В
2. Кабели высокого напряжения с максимальным допустимым напряжением 11 кВ
3. Кабели сверхнатяжения с максимальным допустимым напряжением 33 кВ
4. Кабели сверхвысокого напряжения с максимальным допустимым напряжением 66 кВ
5. Кабели сверхвысокого напряжения, которые используются для приложений с требуемым напряжением выше 132 кВ.
