Что такое трехфазный кабель и где он применяется

Трехфазный кабель — это силовой электрический кабель, предназначенный для передачи трехфазного переменного тока. Он состоит из трех токопроводящих жил, каждая из которых передает один из трех фазных токов.

Основные области применения трехфазных кабелей:

Подключение промышленного оборудования большой мощности
Организация электроснабжения жилых и коммерческих зданий
Передача электроэнергии на значительные расстояния
Питание мощных электродвигателей
Подключение генераторов на электростанциях

Трехфазные кабели позволяют передавать электроэнергию с меньшими потерями по сравнению с однофазными системами. Это делает их оптимальным выбором для питания мощных потребителей и передачи электричества на большие расстояния.

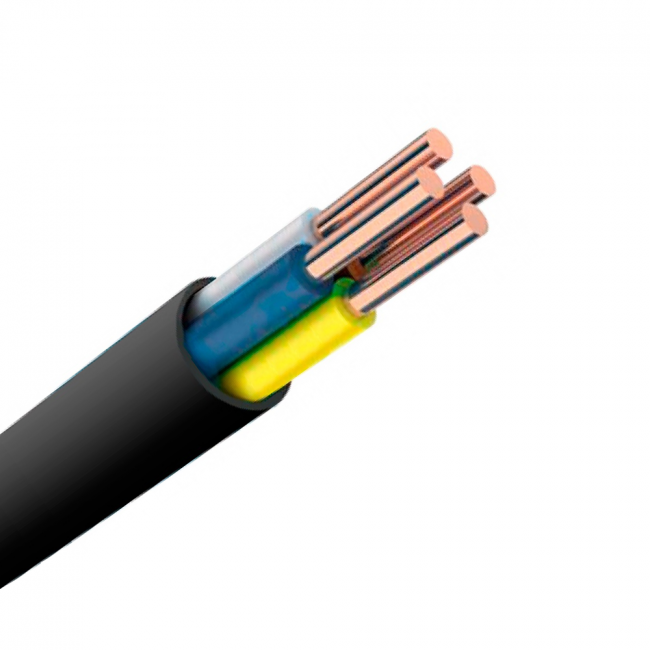

Конструкция трехфазного кабеля

Типичная конструкция трехфазного кабеля включает следующие элементы:

Три токопроводящие жилы (фазные проводники)
Изоляция каждой жилы
Общая оболочка, объединяющая все жилы
Защитные и экранирующие элементы (при необходимости)

В зависимости от назначения и условий эксплуатации, трехфазные кабели могут иметь дополнительные конструктивные особенности:

Наличие нулевого проводника
Бронирование стальной лентой или проволокой
Усиленная изоляция для высоковольтных линий
Экранирование для защиты от помех

Типы трехфазных кабелей

Существует несколько основных типов трехфазных кабелей:

1. Кабели с поясной изоляцией

Применяются для напряжений до 10 кВ. Имеют общую изоляцию вокруг всех трех жил. Относительно недорогие, но ограничены по рабочему напряжению.

2. Кабели с отдельно экранированными жилами

Используются для напряжений 6-35 кВ. Каждая жила имеет собственный экран, что позволяет повысить рабочее напряжение.

3. Маслонаполненные кабели

Применяются для напряжений 110-500 кВ. Заполнены маслом под давлением, что повышает электрическую прочность изоляции.

4. Газонаполненные кабели

Используются для сверхвысоких напряжений свыше 330 кВ. Заполнены газом под высоким давлением для максимальной электрической прочности.

Преимущества использования трехфазных кабелей

Трехфазные кабели обладают рядом важных преимуществ по сравнению с однофазными системами:

Более высокая пропускная способность при том же сечении проводников
Меньшие потери при передаче электроэнергии на большие расстояния
Возможность питания как трехфазных, так и однофазных потребителей
Более равномерная нагрузка на генерирующее оборудование
Возможность применения более простых и эффективных электродвигателей

Эти преимущества делают трехфазные кабели оптимальным выбором для многих промышленных и коммерческих применений.

Как правильно выбрать трехфазный кабель

При выборе трехфазного кабеля необходимо учитывать следующие факторы:

Рабочее напряжение сети
Максимальный ток нагрузки
Условия прокладки и эксплуатации
Требования по нагревостойкости
Необходимость экранирования

Основные параметры, на которые стоит обратить внимание при выборе:

Сечение жил — определяет допустимый ток
Материал изоляции — влияет на рабочую температуру
Наличие защитных оболочек — для прокладки в земле или агрессивных средах
Тип проводника — медь или алюминий

Правильный выбор кабеля обеспечит надежную и безопасную эксплуатацию электроустановки.

Особенности монтажа трехфазных кабелей

При монтаже трехфазных кабелей необходимо соблюдать ряд важных правил:

Соблюдение минимального радиуса изгиба
Правильное соединение экранов и заземляющих проводников
Защита от механических повреждений
Учет температурного расширения при прокладке

Особое внимание следует уделить маркировке фаз и правильному подключению. Ошибка в чередовании фаз может привести к неправильной работе оборудования или даже его повреждению.

Требования к эксплуатации трехфазных кабелей

Для обеспечения длительной и безопасной работы трехфазных кабелей необходимо соблюдать следующие требования:

Не превышать допустимые токовые нагрузки
Контролировать температуру нагрева кабеля
Защищать от влаги и агрессивных сред
Проводить периодические испытания изоляции
Своевременно устранять механические повреждения

Регулярный контроль состояния кабеля и соблюдение правил эксплуатации позволят избежать аварийных ситуаций и продлить срок службы электроустановки.

Перспективы развития технологий трехфазных кабелей

Развитие технологий производства трехфазных кабелей идет по нескольким направлениям:

Применение новых изоляционных материалов с улучшенными характеристиками
Разработка кабелей для сверхвысоких напряжений (свыше 500 кВ)
Создание «умных» кабелей с встроенными датчиками состояния
Повышение пропускной способности за счет применения высокотемпературных сверхпроводников

Эти инновации позволят повысить эффективность передачи электроэнергии и надежность электроснабжения потребителей.

Эффективно электрический кабель трехфазный — Alibaba.com

Product types

Min. order

Price

—

Supplier country/region

Suggestions

All countries & regions

Изоляционный материал

Применение

Материал проводника

Тип проводника

42,00 $-51,00 $/ шт.

2 шт.(Min. order)

3YRSCN

Supplier

Contact supplier

Top sponsor listing
0,10 $-10,00 $/ м
10000 м(Min. order)
5YRSCN
Supplier
Contact supplier
1,30 $-29,90 $/ м
500. 0 м(Min. order)
8YRSCN
Supplier
Contact supplier
1,01 $-1,20 $/ м
100.0 м(Min. order)
1YRSCN
Supplier
Contact supplier
0,01 $-0,50 $/ м
100.0 м(Min. order)
6YRSCN
Supplier
Contact supplier
0,10 $-9,90 $/ м
500.0 м(Min. order)
8YRSCN
Supplier
Contact supplier
0,01 $-0,20 $/ м
100.0 м(Min. order)
5YRSCN
Supplier
Contact supplier
0,10 $-25,00 $/ м
500. 0 м(Min. order)
5YRSCN
Supplier
Contact supplier
0,01 $-0,50 $/ м
1000 м(Min. order)
11YRSCN
Supplier
Contact supplier
0,03 $-5,00 $/ м
1.0 м(Min. order)
2YRSCN
Supplier
Contact supplier
0,28 $-1,56 $/ м
500.0 м(Min. order)
15YRSCN
Supplier
Contact supplier
0,09 $-9,99 $/ м
1000.0 м(Min. order)
5YRSCN
Supplier
Contact supplier
0,60 $-33,00 $/ м
500. 0 м(Min. order)
14YRSCN
Supplier
Contact supplier
0,50 $-6,00 $/ м
500.0 м(Min. order)
6YRSCN
Supplier
Contact supplier
0,05 $-0,10 $/
15YRSCN
Supplier
Contact supplier
0,28 $-98,80 $/ м
1000.0 м(Min. order)
4YRSCN
Supplier
Contact supplier
1,00 $-150,00 $/ м
500.0 м(Min. order)
1YRSCN
Supplier
Contact supplier
42,00 $-45,00 $/ шт.
200 шт.(Min. order)
3YRSCN
Supplier
Contact supplier
0,10 $/ м
5000 м(Min. order)
8YRSCN
Supplier
Contact supplier
3,50 $-4,00 $/ м
1000.0 м(Min. order)
8YRSCN
Supplier
Contact supplier
0,10 $-10,00 $/ м
5000 м(Min. order)
14YRSCN
Supplier
Contact supplier
0,30 $-9,00 $/ м
500.0 м(Min. order)
14YRSCN
Supplier
Contact supplier
0,30 $-19,90 $/ м
1. 0 м(Min. order)
2YRSCN
Supplier
Contact supplier
0,23 $-7,20 $/ м
1000.0 м(Min. order)
1YRSCN
Supplier
≤1hresponse time
Contact supplier
0,89 $-1,00 $/ м
100 м(Min. order)
1YRSCN
Supplier
Contact supplier
2,10 $/ м
1000 м(Min. order)
1YRSCN
Supplier
≤1hresponse time
Contact supplier
0,01 $-0,50 $/ м
1000 м(Min. order)
11YRSCN
Supplier
Contact supplier
0,01 $-0,05 $/ м
1 м(Min. order)
15YRSCN
Supplier
Contact supplier
0,50 $-6,00 $/ м
500.0 м(Min. order)
6YRSCN
Supplier
Contact supplier
0,11 $-27,00 $/ м
1000.0 м(Min. order)
4YRSCN
Supplier
Contact supplier
0,15 $-20,00 $/ м
200.0 м(Min. order)
1YRSCN
Supplier
Contact supplier
1,12 $-6,89 $/ м
500.0 м(Min. order)
1YRSCN
Supplier
Contact supplier
0,28 $-1,56 $/ м
500. 0 м(Min. order)
15YRSCN
Supplier
Contact supplier
0,50 $-4,00 $/ м
1000.0 м(Min. order)
8YRSCN
Supplier
Contact supplier
0,50 $-6,00 $/ м
500.0 м(Min. order)
6YRSCN
Supplier
Contact supplier
0,11 $-11,00 $/ м
1000.0 м(Min. order)
4YRSCN
Supplier
Contact supplier
1,65 $-156,51 $/ м
200.0 м(Min. order)
1YRSCN
Supplier
Contact supplier
0,01 $-0,60 $/ м
5000 м(Min. order)
11YRSCN
Supplier
Contact supplier
40,00 $-70,00 $/ м
20.0 м(Min. order)
15YRSCN
Supplier
Contact supplier
Трехфазный кабель в категории «Промышленное оборудование и станки»
Зарядная станция Schneider Electric Evlink Wallbox T2 32A, 22кВт, трехфазная с кабелем 4м
Под заказ
Доставка по Украине
52 000 — 52 500 грн
от 2 продавцов
52 000 грн
Купить
Elcab
Кабель алюминиевый бронированный АВББШВ 4х70 трёхфазный
Доставка по Украине
от 290 грн/м
Купить
ООО Востокпромнсаб
Кабель бронированный АВББШВ 4х50 трёхфазный
Доставка по Украине
от 204 грн/м
Купить
ООО Востокпромнсаб
Силовой кабель АВББШВ 4х185 алюминиевый трёхфазный
Доставка по Украине
от 610 грн/м
Купить
ООО Востокпромнсаб
Кабель АВВГ 4х185 трёхфазный
Доставка по Украине
от 517 грн/м
Купить
ООО Востокпромнсаб
Кабель силовой АВВГ 4х50 трёхфазный
Доставка по Украине
от 165 грн/м
Купить
ООО Востокпромнсаб
Кабель алюминиевый АВВГ 4х25 трёхфазный
Доставка по Украине
от 80 грн/м
Купить
ООО Востокпромнсаб
Кабель АВВГ 4х120 трёхфазный
Доставка по Украине
от 380 грн/м
Купить
ООО Востокпромнсаб
Кабель АВВГ 4х95 трёхфазный
Доставка по Украине
от 300 грн/м
Купить
ООО Востокпромнсаб
Кабель АВВГ 4Х70 трёхфазный
Доставка по Украине
от 218 грн/м
Купить
ООО Востокпромнсаб
Силовой медный кабель ВВГнг 5х 4 полноценный.
Доставка по Украине
94.80 грн/м
Купить
«220Alfa»
Силовой медный кабель ВВГнгд 4х 1.5 полноценный.
Доставка из г. Харьков
34 грн/м
Купить
«220Alfa»
Силовой медный кабель ВВГнг 4х 2.5 полноценный.
Доставка по Украине
49.40 грн/м
Купить
«220Alfa»
Силовой медный кабель ВВГнгд 4х 4 полноценный.
Доставка по Украине
76.20 грн/м
Купить
«220Alfa»
Силовой медный кабель ВВГнгд 5х 1.5 полноценный.
Доставка по Украине
42.20 грн/м
Купить
«220Alfa»
Смотрите также
Силовой медный кабель ВВГнг 5х 2.5 полноценный.
Доставка по Украине
60.80 грн/м
Купить
«220Alfa»
Силовой медный кабель ВВГнгд 5х 6 полноценный.
Доставка из г. Харьков
143.20 грн/м
Купить
«220Alfa»
Кабель алюминиевый АВВГ 4х25
Доставка по Украине
от 80 грн/м
Купить
ООО Востокпромнсаб
Кабель АСБЛ 10 кВ 3х120
Доставка по Украине
от 1 716 грн/м
Купить
ООО Востокпромнсаб
Силовой кабель АСБЛ 3х120 Кабель 10 кВ
Доставка по Украине
от 1 716 грн/м
Купить
ООО Востокпромнсаб
Кабель АВВГ 4х50
Доставка по Украине
от 175 грн/м
Купить
ООО Востокпромнсаб
Силовой кабель алюминиевый АВВГ 4х50
Доставка по Украине
от 165 грн/м
Купить
ООО Востокпромнсаб
Кабель силовой алюминиевый АВВГ 4х50 четырехжильный
Доставка по Украине
от 165 грн/м
Купить
ООО Востокпромнсаб
Силовой кабель АВВГ 4х50
Доставка по Украине
от 175 грн/м
Купить
ООО Востокпромнсаб
Кабель СИП 4х185
Доставка по Украине
от 500 грн/м
Купить
ООО Востокпромнсаб
Кабель АВВГ 4х25
Доставка по Украине
от 80 грн/м
Купить
ООО Востокпромнсаб
АСБЛ 3х120
Доставка по Украине
от 1 716 грн/м
Купить
ООО Востокпромнсаб
СИП 5 4х16 ASXSN 4х16 СИП 5 нг 4х16 ПРОВОД — КАБЕЛЬ
Доставка по Украине
от 80 грн/м
от 65. 60 грн/м
Купить
ООО Востокпромнсаб
АВВГ 4х150
Доставка по Украине
от 435 грн/м
Купить
ООО Востокпромнсаб
Однофазные и трехфазные установки
Разница между однофазной и трехфазной установкой
Índice de contenidos
Разница между однофазной и трехфазной установкой
Однофазная установка
Трехфазная установка между однофазной и 9-фазной
66 кабели
Кабели для однофазной установки
Кабели для трехфазной установки
Кабели трехфазные
Трехжильные
Четырехжильные
Четырехжильные
Пятижильные
¿Какого сечения должна быть заземляющая жила?
Связанный пост
Однофазная установка
Большинство бытовых установок однофазные . Они имеют одну фазу с одним переменным током и договорной мощностью до 10 кВт. Однофазный соединяет дом двумя проводами: активным и нейтральным. Нейтральный провод подключается к земле на распределительном щите.
Трехфазная установка
Трехфазная установка – это установка, образованная тремя различными переменными токами, которые делят установку на несколько частей, которые достигаются постоянной мощностью. Их стандартная мощность в настоящее время адаптирована к 400 вольтам. Трехфазный имеет четыре провода: три активных (называемых фазами) и один нейтральный. Нулевой провод заземляется на распределительном щите.
Разница между однофазным и трехфазным силовым кабелем
Как однофазные энергосистемы, так и трехфазные кабели представляют собой устройства, использующие электроэнергию (переменного тока) с переменным током. Основное отличие однофазных кабелей от трехфазных заключается в постоянстве доставки.
Кабели для однофазной установки
Следующие кабели могут использоваться для правильного питания однофазной установки :
Два проводника : синий (нейтральный) и коричневый (одна фаза).

Три провода: синий (нейтраль), коричневый (одна фаза) и зелено-желтый (заземление). Примером триполярности может служить бронированный кабель TOXFREE ZH RC4Z1-K (AS)
.
Кабели для трехфазной установки
Однако для питания трехфазной установки мы будем использовать следующие кабели:
Трехфазные кабели
Три провода
Серый, коричневый и черный (все три фазы)
Четыре провода
Серый, коричневый и черный (три фазы) и синий (нейтральный).
Четыре провода
Серый, коричневый и черный (все три фазы) и зелено-желтый (заземление). Примером 4-жильного кабеля могут служить кабели низкого напряжения TOXFREE ZH RZ1-K (AS) .
Пять проводников
Серый, коричневый и черный (три фазы), зелено-желтый (заземление) и синий (нейтральный).
Одинаковую установку можно выполнить, начиная с одножильных кабелей (используя два, три, четыре или пять) или начиная с многожильных кабелей с внешней оболочкой (2x, 3x, 4x или 5x).

Заземляющий провод обычно называют заземляющим проводом. он соединяет клемму заземления установки с заземляющим электродом или с клеммой заземления, предоставленной электроснабжающей компанией. для запроса, например, трехжильного кабеля сечением 1,5 мм² с заземлением мы укажем 3 г 1,5 мм2 вместо 3 x 1,5 мм2. таким образом, G указывает на то, что один из проводников имеет зелено-желтый цвет.
¿Какого сечения должен быть заземляющий провод?
Размер заземляющего провода должен соответствовать местным стандартам. Окончательный выбранный размер должен основываться на площади поперечного сечения линейного проводника.
Нужна помощь с поперечным сечением кабеля? Свяжитесь с нашей службой технической поддержки здесь или загрузите наше приложение Topmatic.
Трехфазный сервисный кабель | Типы кабелей
На практике для подачи трехфазного питания обычно требуются подземные кабели. Для этой цели можно использовать либо трехжильный кабель, либо три одножильных кабеля. Для напряжения до 66 кВ предпочтительнее 3-жильный кабель (многожильная конструкция) по экономическим соображениям. Однако для напряжений выше 66 кВ трехжильные кабели становятся слишком большими и громоздкими, поэтому используются одножильные кабели. В качестве трехфазного служебного кабеля обычно используются следующие типы кабелей:

Кабели с поясом — до 11 кВ
Кабели экранированные — от 22 кВ до 66 кВ
Напорные кабели — свыше 66 кВ
1. Кабели с поясом: Эти кабели используются для напряжения до 11 кВ, но в исключительных случаях их использование может быть расширено до 22 кВ. На рис. 11.3 показаны детали конструкции трехжильного кабеля с поясом.
Жилы изолированы друг от друга слоями пропитанной бумаги. Другой слой пропитанной бумажной ленты, называемой бумажной лентой, намотан вокруг сгруппированных изолированных жил. Промежуток между изолированными жилами заполняется волокнистым изоляционным материалом (джут и т.п.) с целью придания кабелю круглого сечения. Жилы обычно скручены и могут иметь некруглую форму, чтобы лучше использовать доступное пространство. Ремень покрыт свинцовой оболочкой для защиты кабеля от попадания влаги и механических повреждений. Свинцовая оболочка покрыта одним или несколькими слоями брони с наружным выступом (на рисунке не показана).
Конструкция ременного типа подходит только для низкого и среднего напряжения, так как электростатические напряжения, возникающие в трехфазном кабеле для этих напряжений, являются более или менее радиальными, т. е. поперек изоляции. Однако для высоких напряжений (свыше 22 кВ) становятся важными и касательные напряжения. Эти напряжения действуют вдоль слоев бумажной изоляции.
Так как сопротивление изоляции бумаги вдоль слоев достаточно мало, тангенциальные напряжения создают токи утечки вдоль слоев бумажной изоляции. Ток утечки вызывает локальный нагрев, что в любой момент может привести к пробою изоляции. Чтобы преодолеть эту трудность, используются экранированные кабели, в которых токи утечки отводятся на землю через металлические экраны.
2. Экранированные кабели: Эти кабели предназначены для использования до 33 кВ, но в отдельных случаях их использование может быть расширено до рабочего напряжения до 66 кВ. Двумя основными типами экранированных кабелей являются кабели H-типа и кабели S.L. Тип, кабели.
(i) Кабели Н-типа: Этот тип трехфазного служебного кабеля был впервые разработан Х. Хохштадтером, отсюда и название. На рис. 1.1.4 показаны детали конструкции типичного 3-жильного кабеля H-типа. Каждая жила изолирована слоями пропитанной бумаги. Изоляция каждой жилы покрыта металлическим экраном, который обычно состоит из перфорированной алюминиевой фольги.
Сердечники уложены таким образом, что металлические экраны соприкасаются друг с другом. На три жилы намотана дополнительная токопроводящая лента (лента из медной ткани). Трехфазный служебный кабель не имеет изолирующего пояса, но свинцовая оболочка, защитное покрытие, армирование и обслуживание выполняются как обычно. Легко видеть, что каждый экран сердечника находится в электрическом контакте с токопроводящим поясом и свинцовой оболочкой. Поскольку все четыре экрана (3 основных экрана и один проводящий пояс) и свинцовая оболочка находятся под потенциалом отрыва, электрические напряжения являются чисто радиальными и, следовательно, диэлектрическими потерями.
Кабели H-типа имеют два основных преимущества. Во-первых, перфорация в металлических экранах способствует полной пропитке трехфазного кабеля компаундом и, таким образом, исключается возможность образования воздушных карманов или пустот (пустых пространств) в диэлектрике. Пустоты, если они есть, имеют тенденцию снижать прочность кабеля на пробой и могут привести к значительному повреждению бумажной изоляции. Во-вторых, металлические экраны увеличивают теплоотдачу кабеля.
(ii) С.Л. кабели типа: На рис. 11.5 показаны детали конструкции 3-жильного кабеля S.L. кабель типа (отдельный вывод). В основном это кабель Н-типа, но экран вокруг изоляции каждой жилы покрыт собственной свинцовой оболочкой. Габаритных свинцовых ножен нет, а предусмотрены только бронирование и сервировка. С.Л. Кабели типа Н имеют два основных преимущества перед кабелями Н-типа. Во-первых, отдельные оболочки сводят к минимуму возможность межжильного пробоя. Во-вторых, сгибание кабелей упрощается благодаря отсутствию общей свинцовой оболочки. Однако недостатком является то, что три свинцовые оболочки S.L. кабеля значительно тоньше одинарной оболочки H-кабеля и поэтому требуют большей осторожности при изготовлении.
Ограничения для одножильных кабелей: Все кабели вышеуказанной конструкции называются одножильными кабелями, поскольку используется твердая изоляция и в оболочке кабеля не циркулирует газ или масло. Предельное напряжение для одножильных кабелей составляет 66 кВ по следующим причинам:
(a) Поскольку одножильный трехфазный служебный кабель несет нагрузку, температура его проводника увеличивается, а кабельный компаунд (т. е. изоляционный компаунд поверх бумаги) расширяется. Это действие растягивает свинцовую оболочку, которая может быть повреждена.
(b) При уменьшении нагрузки на кабель проводник охлаждается и в оболочке кабеля образуется частичный вакуум. Если в свинцовой оболочке имеются точечные отверстия, в свинцовую оболочку может попасть влажный воздух. Влага снижает диэлектрическую прочность изоляции и в конечном итоге может привести к пробою кабеля.
(c) На практике в изоляции кабеля всегда присутствуют твиды. Современные технологии производства привели к созданию кабелей без пустот. Однако в условиях эксплуатации пустоты образуются в результате дифференциального расширения и сжатия оболочки и пропиточного компаунда. Прочность пустот на пробой значительно меньше, чем у изоляции. Если пустота достаточно мала, электростатическое напряжение на ней может вызвать ее пробой. Ближайшие к проводнику пустоты разрушаются первыми, химические и термические эффекты ионизации вызывают необратимое повреждение бумажной изоляции.
3. Напорные кабели: Для напряжений свыше 66 кВ одножильные кабели ненадежны, так как существует опасность пробоя изоляции из-за наличия пустот. При рабочем напряжении более 66 кВ применяют напорные кабели. В таких тросах пустоты устраняются за счет увеличения давления компаунда, поэтому их называют напорными тросами. Обычно используются два типа напорных тросов, а именно маслонаполненные тросы и газонапорные тросы.
(i) Маслонаполненные кабели: В кабелях такого типа предусмотрены каналы или каналы для циркуляции масла. Масло под давлением (это то же самое масло, которое используется для пропитки) постоянно подается в канал с помощью внешних резервуаров, расположенных на соответствующих расстояниях (скажем, 500 м) вдоль маршрута трехфазного сервисного кабеля. Масло под давлением сжимает слои бумажной изоляции и вытесняет любые пустоты, которые могли образоваться между слоями. Благодаря устранению пустот маслонаполненные кабели могут применяться на более высокие напряжения в диапазоне от 66 В до 230 кВ. Маслонаполненные кабели бывают трех типов: одножильный проводящий канал, одножильный канал в оболочке и трехжильный канал с заполняющим пространством.
На рис. 11.6 показаны детали конструкции одножильного токопроводящего канала маслонаполненного кабеля. Масляный канал формируется в центре путем наматывания токопроводящего провода вокруг полой цилиндрической стальной спиральной ленты. Масло под давлением подается в канал посредством внешнего резервуара. Поскольку канал изготовлен из спиральной стальной ленты, он позволяет маслу просачиваться между медными жилами к намотанной изоляции. Давление масла сжимает слои бумажной изоляции и предотвращает возможность образования пустот. Система проводников спроектирована таким образом, что когда масло расширяется из-за повышения температуры кабеля, лишнее масло скапливается в резервуаре. Однако, когда температура кабеля падает в условиях малой нагрузки, масло из резервуара перетекает в канал. Недостатком этого типа кабеля является то, что канал находится в середине трехфазного сервисного кабеля и находится под полным напряжением w.t: t. земля, так что необходима очень сложная система соединений.
На рис. 11.7 показаны детали конструкции маслонаполненного кабеля с одножильным каналом в оболочке. В кабеле этого типа проводник сплошной, как и в сплошном кабеле, с бумажной изоляцией. Однако в металлической оболочке предусмотрены маслопроводы, как показано на рис. 11.8, маслопроводы расположены в заливных полостях. Эти каналы состоят из перфорированных металлических ленточных трубок и имеют потенциал земли.
Маслонаполненные кабели имеют три основных преимущества. Во-первых, предотвращается образование пустот и ионизация. Во-вторых, увеличивается допустимый диапазон температур и диэлектрическая прочность. В-третьих, при наличии течи сразу выявляется дефект свинцовой оболочки и снижается вероятность замыкания на землю. Однако их основными недостатками являются высокая начальная стоимость и сложная система укладки.
(ii) Кабели давления газа: Напряжение, необходимое для запуска ионизации внутри пустоты, увеличивается по мере увеличения давления. Поэтому, если обычный кабель подвергается достаточно высокому давлению, ионизация может быть полностью устранена. В то же время повышенное давление вызывает радиальное сжатие, которое стремится закрыть любые пустоты. Это основной принцип газонапорных кабелей.
На рис. 11.9 показано сечение внешнего троса, разработанного Хохштадтером, Вогалом и Боуденом. Конструкция кабеля аналогична конструкции обычного цельного кабеля, за исключением того, что он имеет треугольную форму, а толщина свинцовой оболочки составляет 75% от толщины цельного кабеля. Треугольное сечение снижает вес и обеспечивает низкое тепловое сопротивление, но основная причина треугольной формы заключается в том, что свинцовая оболочка действует как мембрана давления.
