Кабель utp что это. Кабель UTP: технические характеристики, применение и отличия от других видов кабелей

Что такое кабель UTP и в чем его особенности. Какие бывают категории UTP кабелей и для чего они используются. Чем UTP отличается от STP и FTP кабелей. Как правильно выбрать и использовать кабель UTP.

Что такое кабель UTP и его основные характеристики

UTP (Unshielded Twisted Pair) — это неэкранированная витая пара, один из самых распространенных типов кабелей для компьютерных сетей. Основные характеристики кабеля UTP:

• Состоит из 4 пар скрученных медных проводников
• Не имеет общего экрана
• Защита от помех обеспечивается за счет скрутки проводников
• Волновое сопротивление 100 Ом
• Диаметр жилы 0.4-0.6 мм
• Внешний диаметр кабеля 5-6 мм

Кабель UTP отличается низкой стоимостью, гибкостью и простотой монтажа. При этом он обеспечивает достаточно высокую скорость передачи данных на коротких расстояниях.

Категории кабеля UTP и их характеристики

Существует несколько категорий кабеля UTP, отличающихся характеристиками и областью применения:

• Категория 3 — до 16 МГц, для телефонии и сетей 10 Мбит/с
• Категория 5 — до 100 МГц, для сетей 100 Мбит/с
• Категория 5e — до 100 МГц, для сетей 1000 Мбит/с
• Категория 6 — до 250 МГц, для сетей 1000 Мбит/с и 10 Гбит/с на коротких расстояниях
• Категория 6a — до 500 МГц, для сетей 10 Гбит/с
• Категория 7 — до 600 МГц, для высокоскоростных сетей
• Категория 8 — до 2000 МГц, для сетей 40 Гбит/с

Чем выше категория, тем лучше характеристики кабеля и выше допустимая скорость передачи данных. Наиболее распространены в настоящее время кабели категорий 5e и 6.

Области применения кабеля UTP

Кабель UTP широко используется в различных сферах:

• Локальные компьютерные сети в офисах и жилых помещениях
• Подключение компьютеров, принтеров и другого сетевого оборудования
• Системы видеонаблюдения по IP-протоколу
• Телефонные сети
• Системы «умный дом»
• Промышленные сети передачи данных

Благодаря низкой стоимости и простоте монтажа кабель UTP является оптимальным выбором для большинства локальных сетей. Он позволяет создавать надежные сети со скоростью до 10 Гбит/с на расстояниях до 100 метров.

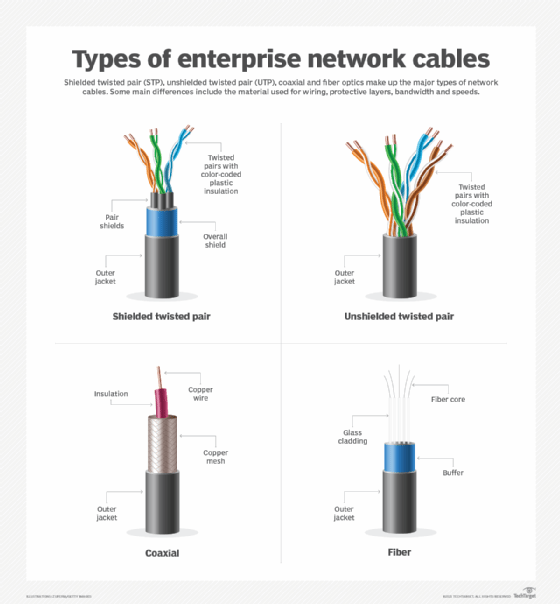

Отличия UTP от других типов кабелей

Кабель UTP имеет ряд отличий от других распространенных типов сетевых кабелей:

UTP vs STP

STP (Shielded Twisted Pair) — это экранированная витая пара. В отличие от UTP, она имеет общий экран, защищающий от внешних помех. Основные отличия:

• STP лучше защищен от помех
• STP имеет больший внешний диаметр
• STP менее гибкий и сложнее в монтаже
• STP дороже UTP

UTP vs FTP

FTP (Foiled Twisted Pair) — это фольгированная витая пара. Она имеет общий экран в виде фольги. Отличия от UTP:

• FTP обеспечивает лучшую защиту от помех
• FTP имеет немного больший диаметр
• FTP несколько дороже UTP
• FTP требует заземления экрана

UTP является оптимальным выбором для большинства офисных и домашних сетей. STP и FTP применяются в условиях сильных электромагнитных помех.

Правила монтажа кабеля UTP

При прокладке кабеля UTP следует соблюдать ряд правил:

• Максимальная длина сегмента — 100 метров
• Минимальный радиус изгиба — 4 внешних диаметра кабеля
• Избегать пережатия кабеля
• Не прокладывать рядом с силовыми кабелями
• Использовать компоненты одной категории (разъемы, патч-панели)
• Не нарушать шаг витков при разделке

Соблюдение этих правил позволит обеспечить заявленные характеристики кабеля и надежную работу сети.

Как выбрать кабель UTP

При выборе кабеля UTP следует учитывать несколько факторов:

1. Категория кабеля — зависит от требуемой скорости передачи данных
2. Тип оболочки — для внутренней или наружной прокладки
3. Материал проводников — медь или омедненный алюминий
4. Производитель — выбирать проверенные бренды
5. Соответствие стандартам — наличие сертификатов

Для большинства современных сетей оптимальным выбором будет кабель категории 5e или 6 от проверенного производителя с медными проводниками.

Преимущества и недостатки кабеля UTP

Кабель UTP имеет ряд достоинств и недостатков по сравнению с другими типами кабелей:

Преимущества:

• Низкая стоимость
• Простота монтажа
• Малый вес и размер
• Высокая гибкость
• Широкая распространенность

Недостатки:

• Ограниченная длина сегмента (до 100 м)
• Чувствительность к электромагнитным помехам
• Ограниченная пропускная способность
• Возможность прослушивания

Несмотря на недостатки, кабель UTP остается оптимальным выбором для большинства локальных сетей благодаря низкой стоимости и простоте использования.

Перспективы развития технологии UTP

Технология UTP продолжает развиваться. Основные тенденции:

• Повышение пропускной способности (уже до 40 Гбит/с)
• Улучшение защиты от помех
• Уменьшение диаметра кабеля
• Применение новых материалов
• Развитие технологий Power over Ethernet

Хотя оптоволокно постепенно вытесняет медный кабель в магистральных сетях, UTP еще долго будет оставаться основным типом кабеля для локальных сетей. Постоянное совершенствование технологии позволяет ему соответствовать растущим требованиям к скорости передачи данных.

Разница между сетевыми кабелями Витая пара UTP, FTP и STP. С экраном и без. Описание и фото

    Небольшая заметка о витых парах: эту технику изобрел сам Александр Грэм Белл, еще в конце 19 века. Телефонные кабели изначально имели только прямые проводники. По мере того, как активно стали появляться помехи от линий электропередач, Белл обнаружил, что может значительно уменьшить эти электромагнитные помехи, создаваемые близлежащими электрическими линиями, просто скручивая телефонные проводники. Тот же самый революционный подход до сих пор используется в кабелях Ethernet в качестве меры защиты от помех. Во всех упомянутых типах кабелей используются витые пары проводников.

    Скручивания пар проводников не всегда достаточно. Некоторые среды подвержены большему, чем обычно, уровню электромагнитных помех, поэтому существуют кабели, предназначенные для обеспечения еще большей защиты от помех. Эта защита называется экранированием, и она возвращает нас к «U», «F» и «S».

Неэкранированная витая пара – UTP

    В обычных условиях сетевые кабели Ethernet хорошо работают просто со скручиванием пар проводников без дополнительного использования экранов.  Такие кабели, как правило, используются в домашних и небольших офисных сетях, где нет большого количества оборудования, вызывающего электромагнитные помехи. Поскольку он неэкранированный («U»), его называют «неэкранированной витой парой» (или сокращенно UTP). Гораздо дешевле производить кабели без дополнительного внутреннего экранирования, поэтому UTP самый дешевый кабель Ethernet, который Вы можете купить.

    Без жесткого экранирующего материала внутри UTP является самым тонким и гибким Ethernet-кабелем на рынке, что делает его наиболее простым в эксплуатации и установке. Он также имеет дополнительное преимущество в том, что не требует заземления.

UTP — это в настоящее время наиболее распространенный и базовый метод построения кабеля, состоящий из пар проводов, скрученных вместе. Экранирования нет, вместо этого симметричная скрутка проводов создает сбалансированную линию передачи, помогая снизить электрические шумы и электромагнитные помехи. Кроме того, для того, чтобы снизить перекрестные помехи, при производстве кабеля применяется разная скорость скручивания каждой пары. В более защищенных кабелях витой пары можно найти перекрестный наполнитель, разделяющий отдельные пары, что способствует уменьшению посторонних перекрестных помех от соседних кабелей.

F/UTP — фольгированный, или FTP с неэкранированной витой парой, отличается от UTP тем, что неэкранированные витые пары обернуты в общий экран из фольги. Когда экран задействован правильно, нежелательные шумы перенаправляются на землю, обеспечивая дополнительную защиту от EMI RFI.

S/UTP – экранированный или STP с неэкранированной витой парой. Эта конструкция кабеля имеет общий экран из оплетки с неэкранированными витыми парами. Данный вид кабеля способен поддерживать гораздо более высокие скорости передачи данных на больших расстояниях, чем обычный неэкранированный UTP, и обеспечивать лучшую механическую прочность и заземление благодаря оплетке.

SF/UTP. Этот вид кабеля имеет общий экран из оплетки и экран из фольги с неэкранированными витыми парами. Такой кабель обеспечивает повышенную защиту от электромагнитных помех, а также лучшее заземление за счет дополнительной оплетки.

Экранированная витая пара

    Теперь мы рассмотрим типы кабелей на основе FTP и STP. Разновидностей экранированных кабелей Ethernet несколько и часто такие кабеля путают между собой, но все же четкая структура в характеристиках и терминологии имеется.

U/FTP. Этот тип кабеля не имеет общего экрана, но при этом каждая из витых пар в этом кабеле обернута слоем фольги, что обеспечивает защиту, как от электромагнитных и перекрестных помех, так и от соседних пар и отдельных кабелей.

F/FTP. Этот тип кабеля характеризуется наличием общего экрана из фольги и экранов из фольги для каждой из пар кабеля. Его основное отличие от F/UTP заключается в наличии слоя фольги на отдельных парах. Такой кабель обеспечивает гораздо большую защиту от перекрестных помех, которые появляются от соседних пар и кабелей, а также защиту от радиочастотных и электромагнитных помех.

S/FTP. В этом кабеле, как и в F/FTP, отдельные пары защищены слоем фольги, но при этом общие экран состоит из оплетки, а не из фольги. Такая конфигурация уменьшает перекрестные помехи от отдельных пар и других кабелей. Металлическая оплетка обеспечивает лучшее заземление.

SF/FTP. Конфигурация с максимальной защитой. Имеется общий экран из фольги и общий экран из оплетки. Также, дополнительно, каждая пара кабеля обернута в экран из фольги. Таким образом, кабель SF/FTP обеспечивает максимальную защиту от RFI EMI, перекрестных и посторонних помех. За счет оплетки достигается хорошее заземление.

Заключение

С кабелями STP и FTP Ethernet труднее работать, потому что дополнительное экранирование делает его толще и жестче, а необходимость сохранять неповрежденным экранирование делает кабель более хрупким. Оба типа кабеля также требуют заземления, так как именно здесь шунтируются помехи, улавливаемые экраном. Экранированные кабели лучше всего устанавливать и обслуживать проффесионалам, так как они могут правильно использовать их свойства.

Кабели UTP и STP: чем они отличаются? — Новости

Кабели UTP и STP: чем они отличаются?Apr 11, 2019

Кабели UTP против STP: в чем разница между ними?

Сетевые кабели с витой парой широко используются для передачи информации, особенно на большие расстояния. Перекручивание провода устраняет любые магнитные помехи, которые могут возникнуть в проводке. Существует два распространенных типа кабелей витой пары: STP и UTP. S обозначает экранированный, U обозначает неэкранированный, а TP обозначает витую пару для обоих. Кроме того, есть ли другие различия между ними? Здесь будут обсуждаться кабели UTP и STP из их определений и приложений.

UTP против STP: Что такое кабель UTP?

Неэкранированная витая пара (UTP): UTP — это медный носитель, унаследованный от телефонии, который используется для все более высоких скоростей передачи данных и быстро становится де-факто стандартом для горизонтальной проводки, соединения между розеткой и завершение в коммуникационном шкафу.

Витая пара — это пара медных проводов диаметром 0,4-0,8 мм, скрученных вместе и обмотанных пластиковым покрытием. Скручивание повышает устойчивость к электрическим помехам и снижает частоту ошибок по битам (BER) при передаче данных. Кабель UTP содержит от 2 до 4200 витых пар.

Качество UTP может варьироваться от телефонного провода до чрезвычайно высокоскоростного кабеля. Кабель имеет четыре пары проводов внутри оболочки. Каждая пара скручена с разным количеством витков на дюйм, чтобы помочь устранить помехи от соседних пар и других электрических устройств. EIA / TIA (Ассоциация электронной промышленности / Ассоциация телекоммуникационной промышленности) установила стандарты UTP и оценила пять категорий проводов.

Категории использования неэкранированной витой пары:

* Категория 1 Только голос (телефонный провод)

* Данные категории 2 до 4 Мбит / с (Local Talk)

* Данные категории 3 до 10 Мбит / с (Ethernet)

* Данные категории 4 до 20 Мбит / с (Token Ring 16 Мбит / с)

* Категория 5 данных до 100 Мбит / с (Fast Ethernet)

* Категория 5e Данные до 1000 Мбит / с (Gigabit Ethernet)

* Данные категории 6 до 10000 Мбит / с (10Gigabit Ethernet)

* Категория 6a Данные до 10000 Мбит / с (10Gigabit Ethernet)

* Кабель Cat7 для передачи данных до 10000 Мбит / с (10Gigabit Ethernet)

Одним из различий между различными категориями UTP является герметичность скручивания медных пар. Чем сильнее скручивание, тем выше поддерживаемая скорость передачи и тем больше стоимость за фут. Купите лучшие Ethernet-кабели, которые вы можете себе позволить; большинство школ приобретают кабель категории 3 или категории 5. Кабель категории 5 настоятельно рекомендуется. Чтобы узнать о различиях между кабелями Cat5, Cat5e, Cat6, Cat6, Cat7 и Cat8, ознакомьтесь с кратким обзором кабелей Ethernet. Cat5, Cat5e и Cat 6 и Cat6 против Cat7 против Cat8: в чем разница?

Если вы проектируете сеть Ethernet со скоростью 10 Мбит / с и планируете сэкономить на покупке провода категории 3 вместо категории 5, помните, что кабель категории 5 предоставит больше возможностей для роста по мере роста технологий передачи. UTP категории 3 и 5 имеют максимальную длину сегмента 100 метров. Во Флориде кабель категории 5 требуется для грантов на модернизацию. 10BaseT относится к спецификациям для неэкранированной витой пары (категории 3, 4 или 5), несущей сигналы Ethernet.

UTP против STP: Что такое кабель STP?

Экранированная витая пара (STP): STP тяжелее и сложнее в изготовлении, но он может значительно улучшить скорость передачи сигналов в данной схеме передачи. Скручивание обеспечивает подавление магнитно-индуцированных полей и токов на паре проводников. Магнитные поля возникают вокруг других сильноточных проводников и вокруг больших электродвигателей. Доступны различные сорта медных кабелей, причем 5-й класс является лучшим и самым дорогим.

Медь 5-го класса, подходящая для использования в приложениях со скоростью 100 Мбит / с, имеет большее количество витков на дюйм, чем более низкие. Больше изгибов на дюйм означает больше линейных футов медной проволоки, используемой для прокладки кабеля, а больше меди — больше денег.

С точки зрения использования UTP является наиболее распространенной и популярной кабельной системой, которая используется в большинстве домов, офисов и даже в крупных компаниях из-за ее более низкой стоимости. STP обычно используется крупными компаниями в высокопроизводительных приложениях, которым требуется максимальная пропускная способность. Кабели STP также используются в уличных условиях, где кабели подвергаются воздействию элементов, искусственных конструкций и оборудования, которые могут создавать дополнительные помехи. Хорошим примером этого могут служить телефонные / интернет-кабели, которые идут от вашего дома к распределительной коробке, вплоть до учреждений вашего провайдера или интернет-провайдера.

Для большинства распространенных применений не имеет значения, используете ли вы STP или UTP, поскольку оба, вероятно, будут работать хорошо. UTP является более логичным выбором, так как его дешевле и гораздо проще найти в большинстве компаний, торгующих компьютерной техникой.

UTP vs STP Кабели Резюме:

• STP-кабели экранированы, а UTP-кабели неэкранированы.

• STP-кабели более защищены от помех и шума, чем UTP-кабели.

• STP-кабели лучше обеспечивают максимальную пропускную способность по сравнению с UTP-кабелями.

• Стоимость кабеля STP на метр больше по сравнению с кабелями UTP

• STP-кабели тяжелее на метр по сравнению с UTP-кабелями.

• Кабели UTP более распространены в сетях SOHO, в то время как STP используется в более высокопроизводительных приложениях.

Кабели с неэкранированной витой парой (UTP) — Сетевая энциклопедия

Перейти к содержимому

Неэкранированная витая пара или кабель UTP — это кабель с витой парой без внутреннего экранирования. Внешняя изолирующая оболочка защищает кабель от физических нагрузок или повреждений, но не защищает кабель от электромагнитных помех (ЭМП). Неэкранированная витая пара (UTP) является наиболее распространенной формой сетевого кабеля для рабочих групп и локальных сетей подразделений (LAN) из-за его низкой стоимости, гибкости и хорошей производительности. Кабель UTP

Кабели UTP имеют импеданс приблизительно 100 Ом и бывают различных классов или категорий в зависимости от возможностей передачи данных, как показано в следующей таблице. Кабели категории 5 — это наиболее популярный вид кабелей UTP в локальных сетях Ethernet для рабочих групп или подразделений со скоростью 10/100 Мбит/с. Не существует согласованных стандартов выше категории 5, но многие производители предлагают кабели UTP, сертифицированные для скоростей передачи до 350 МГц или выше (см. таблицу ниже, где указан последний стандарт кабелей UTP/STP).

UTP/STP Cabling Categories
.28.28.28.28.28.28.28.28.28.10028.10028.10028.10028.10028. (2000 МГц)

Category	Use (Bandwidth)
Category 1	Analog voice-grade (0.4 MHz)
Категория 2	Старые терминальные системы до 4 Мбит/с (4 МГц)
Категория 3	Цифровая передача до 10 Мбит/с (16 МГц)
Категория 4	Цифровые передачи до 16 Мбит / с (20 МГц)
Категория 5	Цифровые передачи до 100 Мбит / с (100 МГц)
Категория 5E	Цифровые трансферы до 1 Гбит.	Категория 6	Цифровые передачи до 10 Гбит / с (250 МГц)
Категория 6A	Цифровые трансмиссии до 10 Гбит / с (500 МГц)
Категория 7	558
. )
Категория 7A	Цифровые передачи до 10 Гбит / с (1000 МГц)
Категория 8	Цифровые передачи до 40 Гбит / с (2000 МГц)
5555555555555555555555555555555555555555555555555555555555555555….. 2

СОВЕТ

Чтобы обеспечить эффективную работу кабелей UTP категории 5, необходимо также использовать сертифицированные настенные панели, разъемы, патч-кабели и патч-панели категории 5. Соединения патч-панели или настенной панели должны быть раскручены не более чем на 0,5 дюйма; также старайтесь прокладывать кабели вдали от флуоресцентных ламп, двигателей и других источников электромагнитных помех. Не перегибайте кабель резко — радиус изгиба должен быть не менее 10-кратного диаметра кабеля. И, наконец, избегайте слишком тугого натягивания кабельных витков или какого-либо сдавливания кабелей.

Веб-ссылки

• Экранированная витая пара (STP)

Последние сообщения

ссылка на Программно-определяемые сети (SDN): Будущее сетей?

Программно определяемые сети (SDN): будущее сетей?

Программно-определяемая сеть (SDN) — это подход к архитектуре сети, который отделяет плоскость управления от плоскости данных, обеспечивая централизованное управление всей сетью с помощью программного обеспечения.

Продолжить чтение

ссылка на Разница между портом 80 и портом 443

Разница между портом 80 и портом 443

Порт 80 и порт 443 используются для передачи трафика HTTP и HTTPS соответственно, но они работают на разных уровнях сетевого стека и используют разные протоколы.

Продолжить чтение

Справочник FOA для волоконно-оптических кабелей — кабельная заделка UTP

Помещения Кабели: окончание UTP

Кабели UTP заканчиваются стандартными разъемами (вилками и домкраты) или панчдауны. Штекер/гнездо часто называют «RJ-45», но на самом деле это обозначение телефонной компании для «модульный 8-контактный разъем», на конце которого используется распиновка USOC для телефонов. Штекерный разъем на конце патчкорда называется «вилкой», а розетка в настенной розетке — «Джек.»

Эти разъемы называются «IDC» для «соединения смещения изоляции», поскольку провода удерживаются в острых концах, которые прорезают изоляцию и вкопать в медный провод, образуя герметичное уплотнение так.

Все соединения IDC требуют раскручивания небольшого количества каждого пара, чтобы получить провода в контакты. Для того, чтобы свести к минимуму проблемы перекрестных помех и обратных потерь, необходимо количество проводов в каждой паре не скручено и минимизировано количество снятой оболочки кабеля. Для кабеля Cat 5/5e/6/6A, максимальное количество нескрученной проволоки указано как 0,5″ (13 мм), но рекомендуется свести к минимуму раскручивание и длина удаленной оболочки кабеля.

Распиновка разъемов и цветовая кодировка

два возможных цветовых кода или распиновки, называемые T568A и T568B которые отличаются только тем, какие цветные пары соединены — пара 2 и 3 меняются местами. Оба работают одинаково хорошо, пока как вы их не смешиваете! Если вы всегда используете только одну версию, все в порядке, но если вы смешаете А и Б в кабельной трассе, вы получите скрещенные пары! Хотя электрически разницы нет какой из них вы используете, неразумно использовать оба в одном местоположение клиента. Всегда проверяйте, какая схема была использованный и продолжайте использовать его при прокладке новых кабелей.

  Загрузите Руководство по цветовым кодам кабелей UTP FOA (электронная версия для вашего мобильного устройства) (PDF) или загрузите печатное Руководство по цветовым кодам, которое можно носить в кармане. (PDF, распечатайте на цветном принтере)

FOA также имеет аналогичные руководства для волоконной оптики здесь.

Пары кабелей UTP имеют цветовую маркировку, как показано на рисунке:

Каждая пара состоит из цветного и белого проводов с полоса подходящего цвета. Полосатая проволока является «наконечником» и сплошным цветной провод «кольцо», относящийся к наконечнику старого 1/4″ телефонный штекер и кольцо вокруг стержня, которое делает соединения.


Примечание. Вилки/гнезда и вилки имеют разный цвет. коды! Вы не можете перепутать их, так как они приведут к ошибки карты разводки — особенно. разделенные пары, которые вызывают большие проблемы с высокоскоростной передачей.



Гнезда: Затем гнезда заканчиваются этими раскладки, глядя в домкрат:


Обратите внимание, что единственная разница между T568A и T568B заключается в перестановка пар 2 и 3 — это всего лишь смена цветового кода.



Другой способ взглянуть на это как на вилку и гнездо:

Цветовые коды будут выглядеть на гнезде следующим образом, показывая обе схемы подключения T568A и T568B:

Примечание: Разъемы категории 3 и все вилки будут окрашены в этот цвет. коды, показанные выше. Однако, Розетки Cat 5, 5e и 6 имеют внутренние соединения, продолжайте повороты как можно ближе к штифтам домкратов возможность поддерживать уровень производительности. Таким образом распиновка на задней стороне разъемов обычно не соответствует стандартные раскладки цветового кода — см. последовательность контактов в фото выше и изгибы внутри соединения гнезда здесь!



Помните: Всегда следуйте цветовым кодам на задней стороне домкратов. для обеспечения правильного соединения!



Концевые домкраты
Домкраты, как правило, имеют на тыльной стороне пробивку типа 110, которая может быть завершено с помощью перфоратора, используя специальные инструменты производителя или даже защелкивающаяся крышка для разъем. Опять же, вы ДОЛЖНЫ держать повороты как можно ближе к розетку, чтобы свести к минимуму перекрестные помехи.

Вот виртуальный практическое руководство по заделке разъемов.
Видео о


Вилки

Вилки заканчиваются путем выпрямления проводов в правильный порядок и опрессовка разъема. Как мы уже говорили, вы ДОЛЖНЫ держать витки как можно ближе к штекеру, чтобы минимизировать перекрестные помехи.
Вот виртуальный практическое руководство по оконечным штекерам.
Видео о коммутационных шнурах

Обычно для гибкости используется многожильный провод, но изготавливаться из сплошной проволоки для повышения производительности. Обратите внимание, что вилки могут быть разными для каждого типа провода, поэтому убедитесь, что вы иметь нужный тип.

Перекрестные кабели: Обычные кабели, которые соединяют плату ПК/сетевой карты с концентратор подключены напрямую. То есть контакт 1 подключен к контакту 1, контакту 2 к контакту 2 и т. д. Однако, если вы просто соединяя два ПК вместе без концентратора, вам нужно использовать перекрестный кабель, выполненный путем перестановки пар 2 и 3 в кабеле, две пары, используемые для передачи по Ethernet. Простой способ сделать перекрестный кабель — это сделать один конец на цвет T568A кодирование и другой конец к T568B. Тогда пары будут перевернутый.



Пробивки

Иногда в телекоммуникационный шкаф, более распространенный на телефонных проводах, чем на данных. Это называется перфорированием, потому что кабель пробит. в контакты IDC с помощью специального инструмента, называемого (сюрприз!) инструмент для пробивки. Конечно, вы ДОЛЖНЫ держать повороты как можно ближе к пробивке, насколько это возможно, чтобы минимизировать перекрестные помехи.

Панчдауны бывают 4 видов: 110, 66, Бикс и Крона. Большинство Популярным для межсоединений локальных сетей является блок 110. Для телефона кабели с большим количеством пар (25, 50, 100 и т. д.), 66 Блок является наиболее распространенным. Блоки Bix и Krone встречаются реже. собственные разработки (Bix от Северного Телекома, Krone от Krone в Германии) используется в основном самостоятельно производителем. установки.

Вот блок 110, который используется в соединениях LAN и на UTP. домкраты. Собственно контакты IDC находятся в соединительной колодке который пробит на основании, зажав один кабель, затем второй кабель пробит сверху.
Вот виртуальное практическое руководство по завершению 110 блоков.
Видео на блоке

66, используемом для POTS (обычная старая телефонная система) телефонные системы. Они предназначены для соединения больших кабели с парным счетом. Есть четыре ряда перфорации IDC контакты. Один кабель пробит на внешнем ряду контакты каждой стороны, затем две стороны соединяются с помощью внутренние ряды контактов. Если соединения напрямую можно использовать перемычки. В противном случае соединительный провод пробивает правильные контакты с каждой стороны, чтобы сделать соединения.

Вот виртуальное практическое руководство по завершению 66 блоков.

 Видео на

Цветовые коды для Punchdowns:

Пробивки всех типов всегда выполняется парами по порядку с белым/полосатым проводом (наконечник), затем сплошной цветной провод (кольцо).

Пара 1 (с сине-голубым)

Пара 2 (с оранжево-оранжевым)

Пара 3 (с зелено-зеленым)

Пара 4 (с коричнево-коричневым)

(Этот цветовой код часто запоминается БЛОГОМ — BLueOrangeGreen и Остался только коричневый!)

  Загрузить Руководство по цветовым кодам кабелей UTP FOA (электронная версия для вашего мобильного устройства)  (PDF) или Загрузите печатное руководство по цветовым кодам, чтобы носить его с собой в кармане . (PDF, печать на цветном принтере)


Обратитесь к нашему интерактивному виртуальному практическому объяснению Процессы завершения Cat 3/5/5E/6 для полного проиллюстрированного процедуры.

Завершение патч-кордов

Немногие установщики изготавливают собственные патч-корды, поскольку они доступны по очень низкой цене и требуют значительного времени, чтобы сделать в поле. Единственная причина для изготовления патч-кордов — это создавайте нестандартные длины, чтобы кабели в телекоммуникационной комнате выглядели аккуратнее или сделать патчкорды с более высокими характеристиками, используя твердые проволочный кабель, поскольку он установлен на постоянном кабельном заводе, а не чем многожильный провод с более низкими характеристиками, используемый для нормального патчкорды. Иногда установщики заделывают кабель в вилка для прямого подключения к оборудованию и избегания использования патч-панели, разъемы или патч-корды.
Если вы хотите знать, как их сделать, вот виртуальный практическое руководство по установке вилок для изготовления патч-кордов. Видео о коммутационных панелях

Патч-панели обеспечивают наибольшую гибкость в телекоммуникационном шкафу. Все входящие провода заканчиваются на задней части патча панель на панчдаунах в стиле 110 (снова наблюдая за 1/2-дюймовым предел раскручивающихся пар). Затем соединительные кабели используются для соедините кабели, просто подключив их к соответствующему домкраты.

Патч-панели могут иметь огромное количество кабелей, поэтому эти кабели могут быть довольно сложной задачей сами по себе. Это важно Держите все кабели аккуратно связанными и маркированными, чтобы их можно было перемещается, когда это необходимо. Однако важно также поддерживать целостность кабелей, предотвращая их перекручивание или изгиб по слишком маленькому радиусу, что может неблагоприятно повлиять частотная характеристика.

Также следует избегать слишком тугого связывания кабелей. Раздавливание кабелей может повлиять на производительность, так как это может влияет на скручивание и выравнивание пар в кабеле, что влияет производительность на высоких частотах. Если использовать обычный пластиковый кабель галстуки, их следует затягивать только пальцами и отрезать — не используйте пистолеты для кабельных стяжек, которые могут затянуться достаточно туго, чтобы повредить кабели. Предпочтительно использовать кабельные стяжки типа «липучка». которые имеют дополнительное преимущество в том, что их можно легко открыть для добавления или удаления кабелей.

(Примечание. Кабели Cat 6A и Cat 6 физически больше в диаметром, чем Cat 5e, и обычно имеют сепаратор для пары. Конструкция кабеля делает кабель более жестким и склонны к перегибам, требующим большего радиуса изгиба.)

Проверьте свое понимание с викториной раздела.

Содержимое веб-сайта Premises Cabling

Каждая страница открывается в новом окне.

Обзор Кабели помещений и стандарты
Жаргон
сети
УТП Кабели, Power Over Ethernet.
УТП Завершения,  (учебник). УТП Прекращение.
