Электрический кабелепровод 101: основы, коробки и заземление

Электропровод представляет собой металлическую или пластиковую трубу, по которой проходят электрические провода. Доступный в жесткой или гибкой форме, кабелепровод защищает провода и используется в открытых местах (например, вдоль внешней поверхности стены), а также в незавершенных областях (таких как подвалы, подвалы и чердаки) и на поверхности. навесные установки на открытом воздухе.

Есть несколько случаев, когда вам может потребоваться установка или замена трубопровода на вашем участке. Первая (и, возможно, самая очевидная) причина — выполнение требований кода. Во всех 50 штатах Национальный электротехнический кодекс (NEC) является эталоном безопасного электрического проектирования и монтажа. С помощью его документации вы можете определить требования и код, характерные для вашего проекта — также рекомендуется проконсультироваться с местным инспектором в вашем регионе и получить все необходимые разрешения перед началом работы. Обратитесь в местное агентство по обеспечению соблюдения норм, чтобы узнать о конкретных требованиях в вашем регионе. Другой причиной для работы с кабелепроводом может быть замена существующих материалов, которые изношены, повреждены или устарели.

Если в вашем доме, квартире или здании есть неправильный или поврежденный кабелепровод, вы рискуете получить проблемы с электричеством или что-то похуже. В вашей проводке может произойти короткое замыкание, вызвать возгорание или создать опасность для любого, кто обслуживает вашу систему.

Как и почти все электромонтажные работы, прокладку собственного трубопровода (или ремонт существующей системы) лучше доверить профессиональному электрику. Каждый раз, когда вы имеете дело с проводами под напряжением, вы должны быть особенно осторожны, так что это не та задача, которую нужно брать, если вы только изучаете части системы электропроводки.

Нажмите «Воспроизвести», чтобы узнать о различных типах электрических кабелепроводов

Типы кабелепроводов

Кабелепровод, используемый для электропроводки в жилых помещениях, включает в себя несколько типов металлических и пластиковых материалов, предназначенных для различных применений. Вот наиболее распространенные типы:

• Электрический металлический кабелепровод (EMT): Электрический металлический кабелепровод представляет собой жесткий тонкостенный металлический кабелепровод, обычно изготавливаемый из оцинкованной стали. ЕМТ технически представляет собой трубку, а не кабелепровод, поэтому в аббревиатуре используется буква «Т» вместо «С». Поскольку трубка тонкая и легкая, ее легко согнуть с помощью специального инструмента, называемого трубогибом. EMT лучше всего использовать в жилых и легких коммерческих зданиях внутри помещений — если он устанавливается на открытом воздухе, его необходимо монтировать вместе с водонепроницаемой арматурой. На открытом воздухе ЕМТ обычно длится несколько лет, а в помещении — бесконечно.

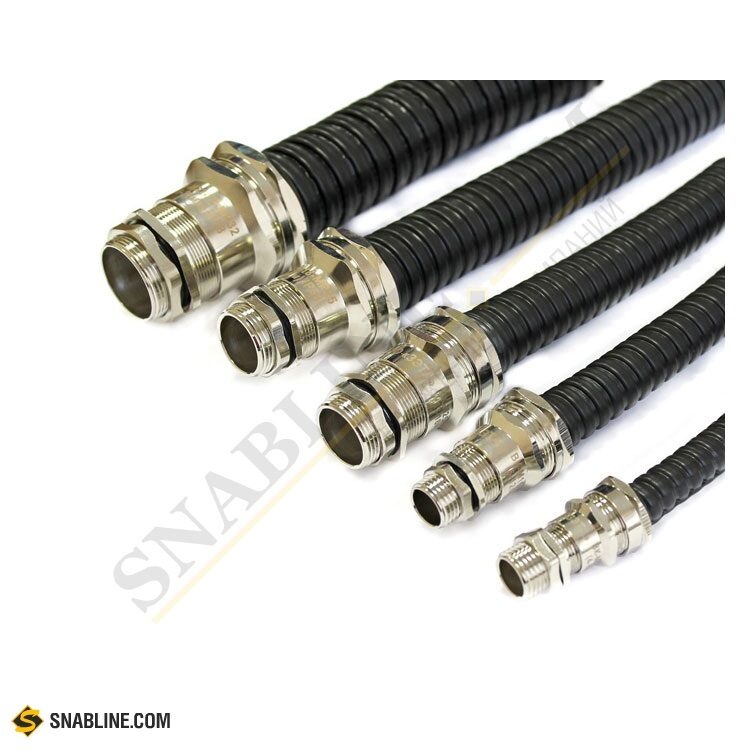

• Гибкий металлический кабелепровод (FMT) и непроницаемый для жидкости гибкий металлический кабелепровод (LFMC): Гибкий металлический кабелепровод имеет спиральную конструкцию, которая позволяет легко сгибать кабелепровод, что упрощает монтаж в стены или другие конструкции. Трубки FMT обычно используются для коротких участков в открытых местах, таких как проводка для измельчителей мусора и водонагревателей. Его близкий родственник, непроницаемый для жидкости гибкий металлический трубопровод, представляет собой гибкий металлический трубопровод, покрытый пластиковой оболочкой, чтобы сделать его водонепроницаемым. Применяется для наружной проводки, обслуживающей кондиционеры и другое наружное оборудование.
• Неметаллический влагонепроницаемый гибкий кабелепровод: Неметаллический влагонепроницаемый кабелепровод часто используется вместо влагонепроницаемого гибкого металлического кабелепровода (LFMC). Он имеет уникальные соединители и используется, когда для трубопровода требуется меньшая защита, например, при прокладке внутри помещений.
• Жесткий металлический кабелепровод (RMC) и Промежуточный металлический кабелепровод (IMC): Жесткий металлический кабелепровод и промежуточный металлический кабелепровод представляют собой трубы для тяжелых условий эксплуатации, изготовленные из оцинкованной стали. Они используются для структурных трубопроводов, в которых находится проводка для подключения дома к инженерным сетям для многих воздушных коммуникаций. IMT в значительной степени заменил RMC в новой конструкции, и RMC, и IMC соединены резьбовыми соединениями.

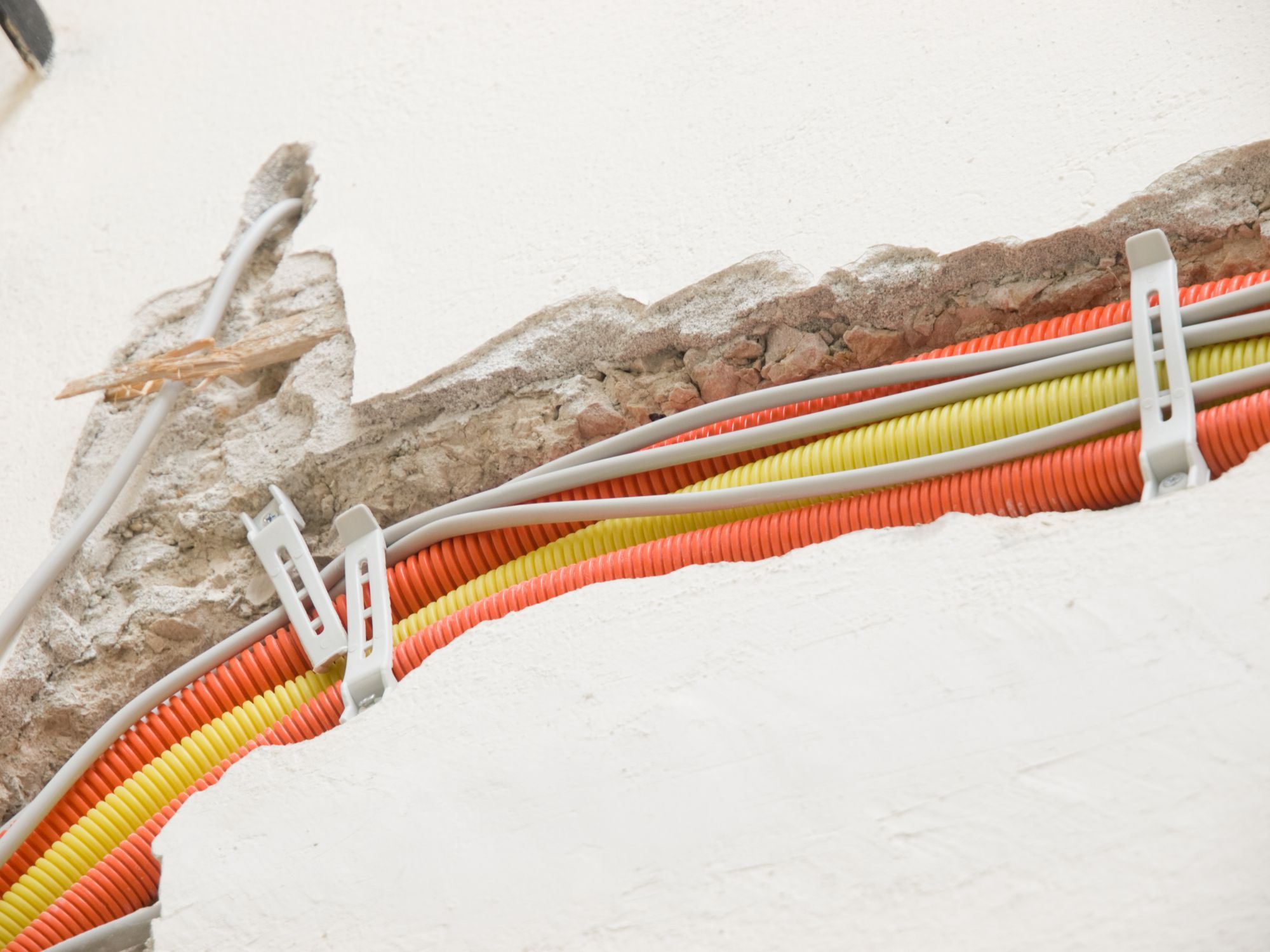

• Электрические неметаллические трубки (ENT): Электрические неметаллические трубки представляют собой гибкие пластиковые трубки, предназначенные для использования внутри жилых стен или конструкций из бетонных блоков. Хотя трубка является влагостойкой и огнестойкой, она не подходит для открытых мест и не должна устанавливаться на открытом воздухе или в любом другом месте, которое может подвергаться воздействию элементов. Эту трубку часто называют трубкой Smurf из-за ее синего цвета, хотя она также бывает серого и оранжевого цвета, в зависимости от производителя и/или назначения.
• ПВХ: Жесткий ПВХ представляет собой пластиковую трубу, по размеру аналогичную жесткому металлическому кабелепроводу (RMC). Его можно нагревать и гнуть, а также соединять клеевыми или резьбовыми соединениями. ПВХ обычно доступен в вариантах Schedule 40 и Schedule 80: Schedule 40 используется чаще всего, но Schedule 80 используется, когда существует риск повреждения труб из-за более толстых стенок.

Кабелепровод отличается от BX

На первый взгляд электрический кабелепровод может показаться похожим на проводку BX (иногда также называемую проводкой переменного тока для «бронированного кабеля» или MC для «металлического кабеля»). Подобно кабелепроводу, свободные, но изолированные отдельные провода заключены в металлическую оболочку BX. Проводка BX, как и кабелепровод, может использоваться в открытых местах. При правильной установке оба типа могут прослужить более 50 лет.

Отличие состоит в том, что согласно электротехническим нормам (NEC 320.12) армированный кабель нельзя использовать во влажных или мокрых местах, в местах, подверженных коррозии, или в местах, где возможно повреждение. Напротив, в таких местах могут быть установлены определенные типы трубопроводов.

Проводка с кабелепроводом

Кабелепровод представляет собой полую трубку, через которую протягивают провода при установке. Это отличается от кабеля, который представляет собой группу проводов, заключенных в гибкую защитную оболочку. Наиболее распространенным типом кабеля, используемого в домашней электропроводке, является неметаллический (NM) или кабель Romex. Хотя кабель NM можно проложить внутри кабелепровода, это делается редко.

Внутри кабелепровода чаще всего устанавливаются провода THHN и THWN. Провода THHN/THWN — это отдельные изолированные провода с цветовой маркировкой. Они похожи на провода, которые вы видите, когда снимаете внешнюю оболочку с кабеля NM.

Все о типах, размерах и установке электропроводки

Заземление кабелепровода с кабельным каналом

Кабелепровод всегда заканчивается у какого-либо типа электрической коробки или стационарного оборудования, которое также служит коробкой. Специальные соединители используются для крепления трубопроводов к коробкам и для соединения отрезков трубопроводов вместе для образования длинных прямых участков или изгибов. Коробки, разъемы и кабелепроводы образуют систему ограждений проводов, называемую кабелем. Канатная дорога представляет собой закрытый канал, который образует физический путь для прохождения электропроводки. Таким образом, металлический кабельный канал действует вместо заземляющего провода, который находится в неметаллическом кабеле. (Это также основная причина, по которой с металлическими кабелепроводами можно использовать только металлические коробки.)

Этот тип системы заземления был более распространен в старых конструкциях, чем сегодня, и сегодня многие электрики включают изолированный заземляющий провод в металлический кабелепровод в качестве предпочтительного средства заземления цепи.

Чтобы металлический кабельный канал служил системой заземления, все части кабельного канала должны быть электрически соединены без разрывов. Если ремонтник непреднамеренно установит пластиковую коробку в кабелепровод или если какое-либо соединение ослабнет, путь заземления будет разорван, и цепь останется незаземленной.

Максимально допустимое количество электрических проводов в кабелепроводе

Ель / Марго Кавин

Использование электрического кабелепровода является обязательным методом защиты электрических проводов в незащищенных ситуациях, когда нельзя использовать кабель NM. Электрический кабелепровод, будь то жесткий металл (EMT), жесткий пластик (ПВХ) или гибкий металл (FMC), ограничен в отношении максимального количества электрических проводов, которые можно проложить внутри кабелепровода. Этот рейтинг, называемый пропускной способностью кабелепровода, определяется Национальным электротехническим кодексом и соответствует большинству местных норм, которые служат регулирующим законом в любой конкретной области.

Определение емкости заполнения и ограничение количества токопроводящих проводов является вопросом безопасности. Электрические провода немного нагреваются под действием тока, и ограничение количества проводов, разрешенных в кабелепроводе, является средством ограничения накопления тепла и обеспечения рассеивания тепла внутри кабелепровода.

Предупреждение

Очень важно соблюдать вместимость кабелепровода. Слишком большое количество проводов, несущих слишком большой ток, может привести к выделению достаточного количества тепла, чтобы расплавить виниловую изоляцию на проводах и вызвать серьезную опасность возгорания.

Емкость заполнения зависит не только от типа и размера кабелепровода, но также от типа и размера самого провода. Первым шагом в определении заполняющей способности является правильное определение материала трубопровода.

Кабелепровод ЕМТ

Электрические металлические трубы (ЭМТ), иногда называемые «тонкостенными», являются наиболее распространенным типом жестких металлических трубопроводов, используемых в жилищном строительстве. Поскольку он металлический, он может выступать в качестве заземления при подключении к металлическим электрическим коробкам и металлической арматуре. Трубки поставляются длиной 10 футов, которые можно соединять вместе с помощью муфт или колен, корпусов кабелепроводов и других фитингов.

Муфты EMT скрепляют отрезки трубок, а также соединяют заземляющее соединение между секциями кабелепровода. Муфты бывают винтовыми и компрессионными. Муфты с установочными винтами имеют два винта, по одному на каждую часть кабелепровода. Компрессионные муфты имеют стопорные кольца и завинчивающиеся концы, которые затягиваются на кабелепроводе для плотного соединения. Трубка EMT соединяется с металлическими электрическими коробками с помощью соединителей с контргайками, чтобы обеспечить герметичное соединение, которое также является электропроводным.

Кабелепровод из ПВХ

Жесткий поливинилхлорид (ПВХ) представляет собой пластиковую трубу, которая часто используется для прокладки под землей и во влажных помещениях. Этот трубопровод имеет длину 10 футов и имеет встроенную муфту, сформированную на одном конце, называемом охватывающей стороной. Части трубопровода из ПВХ обычно постоянно соединяются клеем на растворителе ПВХ, аналогично соединениям водопроводных труб из ПВХ. Поскольку ПВХ имеет более толстые стенки, чем металлический кабелепровод, он может удерживать меньше проводов. ПВХ также является непроводящим, поэтому он не может служить заземляющим проводником.

Трубы из ПВХ бывают двух распространенных марок, в зависимости от толщины стенки трубы:

• Шкала 40 ПВХ — это труба с более тонкими стенками, которая используется для большинства простых подземных установок, таких как прокладка подачи через двор к выходу в навесе.
• Шкала 80 ПВХ — это труба с более толстыми стенками, которая используется в местах с интенсивным движением, например, под парковками и подъездными путями.

Из-за большей толщины стенки кабелепровод сортамента 80 имеет меньший внутренний диаметр и, следовательно, может вмещать меньше проводов, чем кабелепровод сортамента 40 того же номинального размера.

Канал FMC

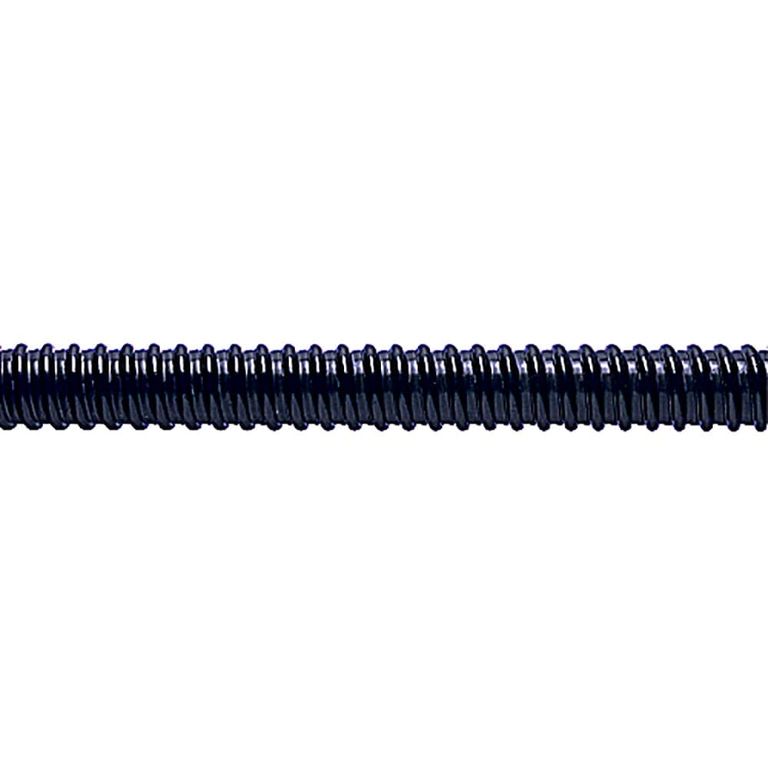

Гибкий металлический трубопровод (FMC), также называемый Greenfield, состоит из спиральных металлических полос и достаточно гибок, чтобы его можно было сгибать вокруг углов и других препятствий. Этот кабелепровод используется для устройств, которые необходимо легко перемещать, например, для вставных флуоресцентных ламп. Он также используется для коротких участков проводки, которые будут открыты, например, соединения между настенными коробками или выключателями и мусоропроводами или водонагревателями. FMC поставляется в рулонах и может быть разрезан на любую длину, необходимую для выполнения работы.

Допустимая пропускная способность кабелепровода

Допустимое количество проводов, которые можно разместить внутри кабелепровода, зависит от типа и размера кабелепровода, а также от размера токопроводящих проводов. Размер провода определяется номером американского калибра проводов или AWG. Чем меньше номер AWG, тем больше диаметр провода. Для изолированного провода THHN, наиболее распространенного типа провода, используемого в кабелепроводе для бытовых цепей, заполняющая способность составляет:

Как насчет использования кабеля NM внутри кабелепровода?

Национальный электротехнический кодекс не запрещает вам прокладывать кабель NM внутри кабелепровода в открытых местах, но на практике это довольно сложно сделать, и большинство электриков вместо этого, если это возможно, прокладывают провод TNNH.
