Кабель ВБбШв, ВБбШвнг: расшифровка и технические характеристики

Некоторые объекты электрификации прямо располагают к возможности механических повреждений силового кабеля. В этих случаях применяют усиленные модификации проводников типа ВБбШв, ВБбШвнг, ВБбШвнг-FRLS, ПвБбШв и другие. Об особенностях конструкции, реализуемых производителем, отличии, технических характеристиках (вес, диаметр, сечение, количество жил и т.д) речь пойдет далее.

Особенности маркировки

Любой силовой кабель – это макро конструкция, состоящая из следующих основных компонентов:

  1. Токопроводящая жила. Это медный либо алюминиевый провод, имеющий круглое или секторное сечение. При этом совсем не обязательно они должны быть цельными – часто используются наборные жилы из большого количества проводков мелкого сечения. Такой подход позволяет снизить возникающие поверхностные токи Фуко, вызывающие местный перегрев провода. Секторный вариант используется при наличии двух и более жил в кабеле. Он позволяет лучше заполнить внутренний объем кабеля, и при одинаковом внешнем диаметре получить большее сечение/мощность в сравнении с круглыми жилами. Естественно это отразится на весе. Это наглядно продемонстрировано на следующей иллюстрации:

  2. Изоляция жил. Полимерный материал, предотвращающий прямой контакт жил между собой и с внешним пространством,
  3. Дополнительна оболочка. Слой полимерного или металлизированного материала, покрывающий изолированные жилы и выполняющий специфические функции,
  4. Внешняя оболочка. Это наружный слой кабеля, используемый для защиты внутренних компонентов и их компактного размещения. В зависимости от материала, требований производителя и потребителя, также способен выполнять разные дополнительные функции.

На этом принципе и строится маркировка любых силовых кабелей. То есть, базовое обозначение должно состоять из трех-четырех групп символов, а все остальные будут указывать на дополнительные свойства или функции. Рассмотрим эту схему на примере упомянутых выше марок кабельной продукции.

Расшифровка обозначений ВБбШв, ВБбШвнг, ВБбШвнг-FRLS и ПвБбШв

Итак, маркировка кабеля ВБбШв состоит из трех групп символов: «В»−«Бб»−«Шв». Формально, здесь есть еще и четвертый, скрытый символ, который размещается в первой позиции и это символ, отвечающий за материал жилы. Поскольку, вначале мы видим букву «В», а не «А», то это автоматически означает, что жила медная. Дальнейшая расшифровка происходит следующим образом:

  • В – изоляция жилы, выполненная из ПВХ пластиката,
  • Бб – двух шаровая броня из оцинкованных стальных лент. Навивается в форме спирали с расчетом взаимного перекрытия стыков,
  • Шв – внешний слой шлангового типа, выполненный из ПВХ.

Следующим идет кабель ВБбШвнг, который судя по обозначению является практически аналогом предыдущего, за исключением последней пары символов «нг». Он означают, что примененные материалы являются не горючими, то есть при возникновении возгорания проводки, они будут препятствовать его распространению.

Кабель ВБбШвнг-FRLS является частичным аналогом предыдущего. Символы «FR» и «LS» после черточки означают, высокую огнестойкость и низкий уровень дымовыделения (Low Smoke). Пожар на такой проводке не только плохо распространяется, но и создает оптимальные условия для эвакуации персонала ввиду отсутствия задымления.

Последним числится кабель под маркой ПвБбШв, являющийся аналогом ВБбШв, за тем лишь исключением, что базовая изоляция жилы выполнена из вулканизированного полиэтилена («Пв»).

Свойства кабеля ВБбШв

Согласно данным Госстандарта этот тип проводников используют для непосредственной передачи и распределения электроэнергии на промышленной частоте 50 Гц с переменным напряжением 660 или 1000 В. Количество жил может меняться от 1 до 5. Их сечение находится в диапазоне от 1,5 до 240 мм2. Погонный вес 1 км кабеля ВБбШв составляет от 347 до 11305 кг. При монтаже необходимо учитывать минимальные радиусы изгибов, которые равны 10 внешним диаметрам при одножильном исполнении и 7,5 диаметрам – при многожильном. Маркировка жил происходит за счет цветной изоляции или цифрового нанесения (при сечении свыше 70 мм2).

Ввиду реализованных конструктивных решений, кабеля ВБбШв можно использовать в различных климатических, температурных и технических условиях.

Описание кабеля ВБбШвнг

Это кабель, как уже упоминалось выше, является аналогом предыдущего, но его оболочки производитель выполняет из ПВХ пластиката, который препятствует распространению реакции горения. Показатели в части количества жил и их сечения также аналогичны. Погонный вес 1 м кабеля находится в пределах от 0,28 кг (3×1,5) до 12,9 кг (5×240). Радиусы изгибов аналогично кратны внешнему диаметру.

Кабель типа ВБбШвнг-FRLS

Если анализировать обозначение, прослеживается очевидная аналогия с предыдущим видом. Используемые после черточки символы указывают на то, что полимерные оболочки кабеля имеют прекрасную огнестойкость и низкий уровень выделения газов при горении. В буквальном смысле это означает, что в случае пожара на линии, задымленность наблюдаться не будет.

Такое сочетание свойств позволяет использовать ВБбШвнг-FRLS в самых трудных условиях, в помещениях с высоким уровнем пожарной опасности, в местах, где имеет место угроза механического воздействия на кабель и т. п. Минимальное значение радиуса изгиба при монтаже рассчитывается с коэффициентом кратности 7,5 по отношению к внешнему диаметру.

ПвБбШв или полиэтилен против ПВХ

Отдельного внимания в этом списке заслуживает кабель ПвБбШв у которого базовая изоляция жилы выполнена из вулканизированного полиэтиленового материала. Как и остальные предшественники может одно- и многожильным (от 2 до 4). Сечение отдельной жилы ПвБбШв может меняться в диапазоне от 4 до 240 мм2. Вес погонного метра кабеля меняется от 0,44 до 8,69 кг для типоразмеров 2×6 и 4×240. При этом максимальный внешний диаметр составляет 54,2 мм.

ПвБбШв может применяться в достаточно сложных климатических условиях, в помещениях с разным уровнем коррозионной активности среды, возможности механических повреждений. Это автоматически означает, что производитель ПвБбШв закладывает него возможность прокладки в земле, в специально оборудованных траншеях.

Температурные режимы работы ПвБбШв на номинальных, аварийных и критических (КЗ) токах также мало чем отличаются от предыдущих модификаций.

Силовые кабеля типа ПвБбШв или ВБбШвнг можно применять в достаточно широких климатических и физико-технических рамках, что делает их практически незаменимыми и довольно универсальными продуктами.

Силовой кабель ВБбШв, провод — технические характеристики, конструкция жил, применение, эксплуатация

Краткая характеристика

Силовой кабель ВБбШв предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное напряжение 660 и 1000 В частотой до 50 Гц или постоянное напряжение до 1000 В. Для дополнительной защиты от механических повреждений и от воздействия агрессивной среды при прокладке в земле конструкция провода предусматривает броню и защитный покров. При одиночной прокладке силовой кабель ВббШв не поддерживает горение.

Конструкция

Кабель ВБбШв производится с однопроволочными или многопроволочными медными жилами круглой или секторной формы (1 или 2 класс по ГОСТ 22483). Изоляция жил изготавливается из ПВХ-пластиката и имеет отличительную расцветку. Нулевые жилы выполняются голубого цвета, жилы заземления — двухцветные, зелёно-желтые. В двухжильных кабелях применяется цветная и голубая изоляция, в трёхжильных цветная, голубая, жёлто-зелёная, в четырёхжильных — три цветных и жёлто-зелёная, в пятижильных — три цветных, голубая и жёлто-зелёная.

Изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены. Двухжильные марки ВббШв имеют жилы одинакового сечения, а трех-, четырех- и пятижильные могут быть выполнены как со всеми жилами одинакового сечения, так и с одной (заземления или нулевую) меньшего сечения.Поясная изоляция выпрессовывается из ПВХ-пластиката или другого равноценного материала, а в моделях ВБбШнг — из ПВХ-пластиката пониженной горючести. Наружная оболочка имеет броню из двух стальных оцинкованных лент толщиной 0,3 мм и внешнее покрытие ПВХ-пластикатом.

Технические и эксплуатационные характеристики

Силовой кабель ВБбШв предназначен для эксплуатации при температуре от -50°С до +50°С и относительной влажности воздуха до 98% (при температуре +35°С).

Предельная длительно допустимая температура нагрева жил в рабочем режиме составляет + 70° С, в аварийном режиме или в режиме перегрузки + 80° С (при длительности нагрева не более 8 часов в сутки и 1000 часов за весь срок службы). При коротком замыкании (до 4 сек) максимальная допустимая температура нагрева жил + 160° С.

Силовой кабель ВббШв в течение 10 мин. выдерживает испытание переменным напряжением 3 кВ для моделей на 660 В и 3,5 кВ для моделей на 1000 В.

Электрическое сопротивление изоляции жил при температуре 20° С при сечении 1-1,5 мм2 составляет 12 МОм/км, при сечении 2,5–4,0 мм2 – 10 МОм/км, при сечении 6,0 мм2 – 9 МОм/км, при сечении 10–240 мм2 — 7 МОм/км. Сопротивление изоляции при длительно допустимой температуре нагрева жил не менее — 0,005 МОм/км. Максимальное рабочее напряжение электрической сети для кабелей 0,66 кВ — 0,72 кВ, для кабелей 1 кВ — 1,2 , кВ.

Прокладка и монтаж провода ВБбШв при температуре не ниже -7°С может производиться без предварительного нагрева. Минимальный радиус изгиба при прокладке одножильных кабелей — 10 Dн, многожильных — 7,5 Dн, одножильных марки ВБбШнг – 15 Dн (Dн — наружный диаметр кабеля).

Строительная длина кабелей для сечений основных жил:

  • 1,5 — 16 мм2 — 450 м;
  • 25 — 70 мм2 — 300 м;
  • 95 мм2 и выше — 200 м.

Гарантийный срок эксплуатации бронированного кабеля ВббШв — 5 лет, срок службы — 30 лет.

Сфера применения

Силовой кабель ВБбШв применяется для прокладки в помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках), а также в земле (траншеях) и на открытом воздухе – в случае, когда изделие не будет подвергаться значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации. Кабель марки ВБбШв не распространяет горение при одиночной прокладке, а ВБбШнг – и при прокладке в пучках.

06 ноября 2009

МТД «Энергорегионкомплект»

Энергорегионкомплект

Все статьи

Кабель ВББШВ. Виды и устройство. Применение и параметры

Если рассматривать мощные силовые кабели, то луше применять бронированные исполнения, которые чаще всего используются для высокой токовой нагрузки при повышенном воздействии внешних механических факторов. Одна из подобных марок – кабель ВББШВ. Это вариант исполнения силового кабеля, защищенного стальной броней. Он предназначен для монтажа электрической линии напряжением до 1 кВ частотой 50 герц переменного тока. Этот кабель также допускается использовать для постоянного тока напряжением не более 1 кВ. Его изготавливают на многих предприятиях по выпуску электротехнической продукции.

Устройство и маркировка

Кабель ВББШВ состоит из следующих элементов:

  • Токопроводящие жилы изготавливают из меди. Они могут иметь форму сечения в виде круга или сектора. При этом жилы бывают как цельными, так и многопроволочными в виде набора мелких проводников. Это позволяет повысить гибкость кабеля, а также уменьшить токи Фуко, возникающие на поверхности, и способствующие перегреву кабеля. Жилы в форме сектора применяются в многожильных кабелях. Форма сектора позволяет рационально заполнить внутреннее пространство кабеля, и при равных наружных диаметрах получить большую площадь сечения, а соответственно мощность, в отличие от кабелей с круглыми жилами. Секторное исполнение формы сечения жил увеличивает массу кабеля.
  • Изоляция жил выполняется из полимерного материала — поливинилхлорида, защищающего жилы от электрического контакта друг с другом, и с внешней средой. Цвет изоляции может быть различным. Поясная изоляция обычно изготавливается из ПВХ пластика.
  • Броня представляет собой стальную ленту, намотанную в два слоя. Верхний ее слой наматывается с учетом перекрытия стыков нижнего слоя.
  • Внешняя оболочка производится из прочного шланга, изготовленного из поливинилхлорида. Она защищает внутренние элементы кабеля.
Изолированные жилы внутри кабеля скручены между собой. На поясную изоляцию обычно наносят защитное покрытие в нескольких вариантах:
  • Броня из 2-х стальных лент, а сверху защитный ПВХ шланг.
  • Броня из двух стальных лент с покрытием битумным составом, который обматывается полиэтилентерефталатной пленкой. Снаружи кабель защищен ПВХ шлангом.

На наружной оболочке производится маркировка кабеля. Кабели могут иметь от одной до пяти жил, которые могут быть как одинакового сечения, так и одну из жил иметь меньшего сечения.

Обозначение кабеля ВББШВ расшифровывается:
  • «В» — материал изоляции жил – поливинилхлорид.
  • «ББ» — двухслойная стальная броня.
  • «ШВ» — наружный шланг из поливинилхлорида.
Разновидности кабеля ВББШВ
  • Аналогом основного кабеля является исполнение «ВББШВ нг». Это негорючий кабель. Материалы, из которых он изготовлен, препятствуют распространению пламени, не поддерживают горение.
  • Кабель, обладающий высокой стойкостью к огню и малым уровнем выделения дыма, имеет маркировку «ВББШВ нг-FRLS». Он также обладает аналогичными параметрами. Буквенные обозначения «FRLS» означают огнестойкость и малое дымообразование. Такой кабель при возникновении пожара не образует большое количество дыма.
  • Кабель ПВББШВ – аналог основной марки ВББШВ, отличающийся материалом изоляции жил (вулканизированный полиэтилен).
Технические параметры и особенности
  • Эксплуатационная температура кабеля находится в диапазоне от -50 до +50°С.
  • Допускается работа кабеля при величине влажности до 98% при температуре +35°С.
  • Допустимая норма нагревания кабеля +70°С. Во время токовых перегрузок допускается повышение этого параметра до +80°С в течение 8-ми часов. За весь срок эксплуатации допускается работа при повышенной температуре +80°С не более 1000 часов.
  • При коротком замыкании кабель может выдержать кратковременное повышение температуры до +160°С в течение 4-х секунд.
  • Наибольшее допустимое напряжение эксплуатации кабеля не более 1200 вольт.
  • Во время испытаний обнаружено, что кабель ВББШВ способен выдерживать напряжения, больше заявленной величины, но не более десяти минут. Это напряжение может составлять до 3,5 кВ.
  • Чем больше площадь сечения жил, тем меньше сопротивление кабеля.

  • Эти величины соответствуют температуре +20°С.
  • Монтаж и укладка линии кабеля ВББШВ может осуществляться без дополнительного прогревания, если температура воздуха не ниже -7°С.
  • Допустимый радиус изгиба кабеля с одной жилой не должен быть менее десяти наружных диаметров, а многожильного кабеля не менее 7,5 диаметров. Для негорючего кабеля исполнения ВББШВнг допустимый радиус изгиба не должен быть меньше 15 внешних диаметров.
  • Срок эксплуатации кабеля – 30 лет.
  • Гарантийный срок – 5 лет.
Кабель поступает в продажу в бухтах определенной длины и сечения:
  • При сечении 1,5-16 мм2 бухта имеет длину 450 метров.
  • Кабель сечением от 25 до 70 мм2 поступает в бухтах по 300 метров.
  • Если сечение более 95 мм2, то бухта имеет длину 200 метров.
Где применяется кабель ВББШВ
Бронированные одножильные и двухжильные кабели обычно используются для транспортировки электрической энергии постоянного напряжения. Многожильные кабели чаще всего применяют:
  • Для укладки электрической сети в грунте, траншеях, шахте или тоннеле.
  • При протяжке сети на поверхности, если нет растягивающих воздействий на кабель.
  • Для протяжки воздушной линии, если имеются факторы, способствующие механическому воздействию на кабель, но без растягивающих усилий.
  • В бытовых условиях кабель используют при необходимости транспортировки электроэнергии от дома до садового участка в грунте.

Единственным препятствием для использования кабеля ВББШВ является его высокая стоимость. При ограниченных финансах можно применять аналог этого кабеля с алюминиевыми жилами, но похожими параметрами, это кабель АВББШВ.

Советы по выбору

Сегодня существует много разных фирм производителей кабельной продукции. Однако при покупке следует отдавать предпочтение только проверенным известным производителям, которые выпускают наиболее качественные электротехнические изделия. Такие заводы можно найти по положительным отзывам специалистов и профессионалов в сфере эксплуатации электротехнической продукции.

Самым главным при приобретении кабеля является проверка сечения жил и качества изоляции. Эти параметры можно проверить специальными приборами: мегомметром, мультиметром и т.д.

Причинами занижения производителем сечения кабеля и качества изготовления могут быть:
  • Производитель экономит на качестве кабеля. Если жилу сечением 2,5 мм2 уменьшить хотя бы на 0,2 мм2, то экономия металла получается в несколько килограммов с одного километра. Если кабель ВББШВ производится массово, то экономия для завода будет очень большая.
  • Фирма изготовитель снижает цену, чтобы составить конкуренцию другим производителям, тем самым привлекает потребителя. Цена снижается за счет внешне незаметного уменьшения сечения жил.
Похожие темы:

Характеристики — Кабель ВБбШВ 4х120

Конструкция:    Токопроводящая жила �� медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77. Число жил: 2-5. Четырехжильные кабели могут иметь 3 жилы одинакового сечения и одну жилу меньшего сечения (жилу заземления или нулевую).
Изоляция — из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция жил заземления выполняется двухцветной (зелено-желтой), нулевых жил — голубого цвета.
Расположение жил в кабеле — изолированные жилы скручены в сердечник. В кабелях с секторными жилами поверх скрученных жил накладывается лента из полиэтилентерефталатной пленки.
Поясная изоляция: из ПВХ пластиката.
Защитный покров типа БбШв: броня из двух стальных оцинкованных лент; защитный шланг из ПВХ пластиката. АВБбШв, ВБбШв предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В  частоты 50 Гц.
Кабели применяются для прокладки в земле (траншеях), помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках), а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации.
Кабели не распространяют горение при одиночной прокладке.
Технические характеристикиВид климатического исполнения кабелей по ГОСТ 15150-69: УХЛ и Т категорий размещения 1 и 5.
Диапазон температур эксплуатации (относительная влажность воздуха при температуре до +35°С — до 98  от -50°С до +50°С
Длительно допустимая температура нагрева жил кабелей при эксплуатации не более +70°С
Строительная длина кабелей для  номин. сечений основных жил до 16 мм² — не менее 450 м
25 – 70 мм² — не менее 300 м
95 мм² и выше — не менее 200 м

Прокладка и монтаж кабелей без предварительного подогрева не ниже -15°С
Минимальный радиус изгиба при прокладке кабелей одножильных — 10 наружных диаметров
кабелей многожильных — 7,5 наружных диаметров

Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию.
Срок службы 30 лет

Расшифровка кабеля АВБбШв и его технические характеристики

Чтобы обеспечить подачу электричества к стационарной установке и обеспечить его распределение, используются силовые магистрали с характеристиками, соответствующими условиям эксплуатации. В свое время для этих целей был специально разработан электрический кабель с маркировкой АВБбШв. Что она означает, а также, в чем заключаются особенности технической и эксплуатационной характеристики этого изделия, вы узнаете из нашей статьи.

Расшифровка и описание кабеля АВБбШв

Расшифровка маркировки АВБбШв

Чтобы было удобней читать маркировку, ее необходимо разложить на составляющие, как это сделать продемонстрировано на рисунке 1. Воспользовавшись этим алгоритмом и справочной литературой (действующий ГОСТ 18620-86), мы получим описание, зашифрованное в аббревиатуре маркировки.

Указанные обозначения:

    1. Какой материал используется для изготовления проводника. В аббревиатуре указана литера «А», это говорит о том, что применяется алюминий. Если данный символ отсутствует, значит, проводники выполнены из меди.
      Здесь требуется сделать небольшое отступление и объяснить, почему именно алюминий получил широкое распространение, не смотря на то, что его удельное сопротивление уступает меди. Цена электроэнергии формируется с учетом стоимости ее производства и доставки потребителю. Как известно, медь почти вчетверо дороже алюминия. Отсюда следует, что если ее использовать в качестве основного материала для магистральных линий, это приведет к увеличению стоимости электричества для потребителей.
    2. Раздел, позволяющий определить, тип изоляции, назначение, конструкцию, варианты модификации и т.д. В нашем случае он состоит из следующих обозначений: «В», «Бб» и «Шв». Первое из них указывает на то, что в качестве жильного изолятора используется материал на основе полихлорвинила. Второй элемент говорит нам, что для защиты токоведущих частей применяется бронированная оболочка. Она изготавливается из стальных лент, положенных в два слоя таким образом, чтобы второй («В» рис. 2) перекрывал зазоры между витками первого («А»). Рис. 2. Организация брони «Бб»: А) стальная лента первого слоя; B) лента второго слоя

Третий элемент кода «Шв» указывает на то, что в качестве защитной оболочки выступает выпрессованный шланг, изготовленный на полихлорвиниловой основе.

  1. Показатель, описывающий количество задействованных жил и их сечение, например: 3х95.
  2. Этот раздел приводится, если конструкция предполагает использование дополнительной жилы с меньшим сечением (рабочий ноль). Формат обозначения такой же, как в пункте 3, записывается после знака «+», например: 3х95+1х50.
  3. Штатное напряжение, отображается как в вольтах, так и киловольтах (многие производители не указывают в маркировке данное значение, поскольку эта информация содержится в соответствующих сертификатах, прилагаемых к продукции).
  4. Аббревиатура, описывающая, в каких климатических условиях может эксплуатироваться данная продукция. Может не указываться по той же причине, что и в пункте 5.
  5. Номер государственного стандарта или технических условий, в соответствии с которыми изготовлена продукция.

Конструкция кабеля АВБбШв

Разобравшись с описанием, перейдем к устройству этой продукции, с ним можно ознакомиться на эскизе (рис. 3).

Рис. 3. Конструкция силового бронированного кабеля марки АВБбШв 3х240+1х120

Описание:

  1. Токопроводящие элементы конструкции. Их может быть 1, 2, 3, 3+1 (диаметр одного провода отличается от трех остальных), 4 и 5. Виды исполнения: моно- и многожильное. Форма: круглая или секторная.
  2. Изоляционный слой токопроводящих элементов.
  3. Слой поясной изоляции.
  4. Броня, выполненная из двух стальных лент.
  5. Битумный наполнитель.
  6. Защитная оболочка (используется выпрессованный шланг на полихлорвиниловой основе).

Технические характеристики

В соответствии с принятыми нормами, в технической документации к каждому изделию должны приводиться основные характеристики, которые включают в себя:

  • Указание штатного напряжения для переменного или постоянного тока. Для последнего допускается отклонение параметров напряжения в 2,4 раза в большую сторону.
  • Пиковое напряжение, проверяется тестированием, в ходе которого подается повышенное напряжение в течение определенного интервала времени (как правило, 10 минут). Изделия, рассчитанные на 660 В, тестируются напряжением 3000 В, а предназначенные для 1000 В, соответственно, – 3500 В.
  • Номинальная и максимальная токовая нагрузка (длительно допустимый ток и его пиковое значение для непродолжительного интервала времени). Таблица допустимых токовых нагрузок для кабеля АВБбШв
  • Параметры электрического сопротивления, как токопроводящих элементов, так и их изоляционного слоя.
  • Значение индуктивного сопротивления.
  • Номинальной частоты.
  • Масса (вес) изделия из расчета килограмм на километр.
  • Сечение и количество токопроводящих элементов.
  • Наружный диаметр изделия.

Ниже представлена таблица с основными характеристиками для наиболее распространенной номенклатуры данного типа изделий.

Таблица с основными параметрами кабеля АВБбШв

Отдельно необходимо выделить эксплуатационные характеристики, в них описываются следующие параметры:

  • Климатическое исполнение, определяющее допустимые параметры окружающей среды, к ним относится температурный диапазон и влажность. Помимо этого, в данное описание входит информация, указывающая температурные нормы для закладки и монтажа.
  • Форма отгрузки (например: бухта, барабан и т.д.).
  • Указание строительной длины, то есть, сколько погонных метров содержится в бухте или барабане.
  • Допустимый угол изгиба (по отношению к наружному диаметру) при инсталляции, для данного типа это статическая величина, в изделиях с моножильными токопроводящими элементами она соответствует 10, и 7,5, если в конструкции задействованы многожильные провода.
  • Гарантированный и максимальный срок службы (эксплуатации).

Заметим, что импортные аналоги, наиболее близкие по характеристикам, должны содержать следующую маркировку: AYBY-O, AYBY-J или AL/PVC/STA/PVC 0,6/1 kV.

Где и для каких целей применяют АВББШВ?

Как было указано в начале статьи, основное назначение продукции данного типа – доставка и распределение электричества, при условии, что напряжение магистрали не будет превышать 660 или 1000 вольт (в зависимости от исполнения) для переменного тока. Заметим, что для магистралей с постоянным током допускается превышение напряжения от нормы в 2,4 раза, то есть 1,5 и 2,4 кВ, соответственно.

Способы прокладки

Согласно эксплуатационным характеристикам, на базе АВБбШв можно инсталлировать магистрали в умеренном, холодном и тропическом климате. Последний вариант допустим при соответствующем исполнении, что должно быть отмечено в технической документации и маркировке (добавляется символ «Т»). Теперь о способах инсталляции магистралей, допускаются следующие варианты:

  • Прокладка в земле, такие подземные трассы должны иметь соответствующие условно-графические обозначения, как на местности, так и топо- и генпланах. С основными нормами закладки можно ознакомиться на рисунке 6. Рис. 6. Основные нормативы для подземной прокладки кабеля

Помимо этого должны учитываться эксплуатационные характеристики, в частности, допустимая температура прокладки, организация заземления и т.д.

  • Обустройство воздушных магистралей, при условии соблюдения требований к допустимому провисанию и растяжению. Опора для воздушных линий кабеля АВБбШв
  • Укладка в туннелях, каналах, шахтах и т.д.
  • Закладка кабеля в тоннеле

    Проведение магистралей в производственных и специализированных помещениях, при условии, что они отвечают допустимым нормам.

характеристики и особенности – Кабельная продукция от торгового дома «Энергокабель» – Кабель оптом по низким ценам

Кабель ВБбШв, представленный в нашем каталоге, относится к категории бронированных. Он принадлежат к силовой разновидности, предназначенной для прокладки в местах, где велика опасность внешнего воздействия на поверхность. Если вам потребовался бронированный кабель, свяжитесь с нашими менеджерами. Они помогут сделать заказ и согласовать все основные детали поставки.

Как расшифровывается аббревиатура ВБбШв?

  • В — указывает на то, что внутренняя изоляция проводников в кабеле такого типа выполнена из ПВХ.
  • Бб — обозначение показывает, что для бронирования были выбраны стальные ленты. В качестве материала использовался оцинкованный металл — он не создает помех, но обеспечивает стабильную защиту.
  • Шв — такой шланг снаружи покрыт слоем ПВХ для обеспечения дополнительной защиты и изоляции от различного рода внешних факторов.

Особенности конструкции

Кабель медный ВБбШв создается с использованием медных жил. Это один из наиболее доступных вариантов материала с высокими эксплуатационными характеристиками. В зависимости от разновидности конструкции количество таких жил может меняться — от одной катанной до нескольких. Чем больше количество отдельных медных жил, тем меньше будет диаметр каждой.

Проволоки, выступающие в качестве проводника, отличаются по сечению. Есть два основных типа такого сечения:

  • круглое,
  • секторное.

В зависимости от формы меняется класс, прописанный в ГОСТ 22483. К первому классу относятся жилы с круглым сечением, ко второму — с секторным.

Важная часть бронированного силового кабеля ВБбШв — оплетка, созданная из поливинилхлорида. Все входящие в состав кабеля фазные жилы окрашены, чтобы можно было сразу их распознать. Набор цветов может меняться. Два типа окраски остаются неизменным — голубой для нулевой жилы и желто-зеленый — для заземляющей. Количество нулевых и фазных может отличатся для разных конструкций кабеля.

Не менее важной частью устройства является бронированная изоляция из оцинкованной стали. Толщина такой ленты составляет около 0,3 мм.

Для повышения уровня защиты от внешних факторов такой продукт защищает изоляция, изготовленная из ПВХ.

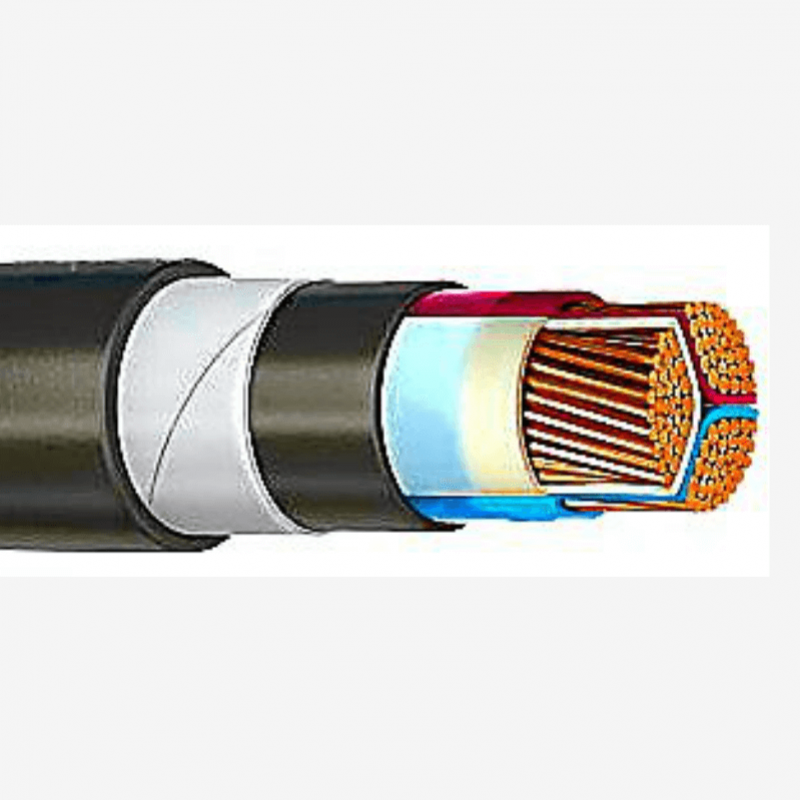

На рисунке ниже показано расположение жил, изоляции, бронирующей оплетки и других не менее важных элементов:

Технические характеристики ВБбШв.

  • Температурный диапазон окружающей среды, допустимый при эксплуатации, варьируется от −50 до +50 градусов. Предельные температуры связаны с уровнем влажности.
  • Предельный радиус изгиба для разных видов кабелей зависит от количества жил. Обозначения представлены ниже:
    • многожильный — 7,5 диаметра;
    • одножильный с модификацией — 15 диаметров;
    • одножильный — 10 диаметров.
  • Минимальная температура среды прокладки составляет −15 градусов Цельсия.
  • Номинальная частота достигает 50 Гц.
  • Рабочее напряжение составляет 0,66–3 кВ и 1–3 кВ.
  • Максимальная температура нагрева равна +70 градусов по Цельсию. При этой температуре провод может передавать электричество, находясь под действием интенсивной внешней нагрузки. При этом предусмотрен серьезный запас прочности — при кратковременных перегрузках температура кабеля может увеличиваться и до +80 градусов. Использовать товар при таком уровне нагрева постоянно нельзя — предельное время не должно превышать 8 часов. С каждым периодом перегрузки ресурс использования сокращается. Всего за период эксплуатации продукта суммарное время перегрузок не должно превышать 1 тысячу часов.
  • Предельная температура кратковременного нагрева составляет +160 градусов на период не более четырех секунд.

Кроме того, в список важных параметров входит вес кабеля ВБбШв, сопротивление, которое напрямую зависит от сечения, а также максимальный показатель напряжения.

Гарантийный срок службы для кабелей составляет 5 лет. При этом товар способен прослужить до 30 лет с сохранением всех основных рабочих параметров.

Область применения

В нашем каталоге представлен бронированный кабель для прокладки в земле, а также модели для монтажа в составе воздушных линий. По области использования продукт универсален. Его можно помещать в туннели и шахты, специально оборудованные лотки. В нашем каталоге вы без труда найдете кабели нужной длины и диаметра.

Главные ограничения при использовании — невозможность укладки в блоках, а также защита от сильного растяжения. При использовании нужно соблюдать правила и не превышать максимально указанные параметры эксплуатации.

Основные производители

В ассортименте ТД «Энергокабель» представлены кабели ВБбШВ и прочие шнуры по низким ценам от производителей, среди которых «Энергокомплект», «Камкабель», «Рыбинсккабель» и другие.

Купить кабель ВБбШВ можно, разместив заказ на сайте, или позвонив по телефону +7 (495) 685-94-16. На все разновидности продукции в нашем ассортименте есть сертификаты качества. Мы быстро доставим вам партию нужного объема и состава.



технические характеристики, расшифровка, ГОСТ, ТУ, применение 🚩78 сечений по цене от 9.32 ₽ до 5 630.18 ₽

ГОСТ ВБбШв: 31996-2012

Нормативная документация: ТУ 16-705.499-2010
Код ОКПО: 35 3371 3100

Расшифровка ВБбШв

  • * — Отсутствие буквы А означает, что токопроводящая жила — медная
  • В — Изоляция из ПВХ пластиката
  • Б — Броня из двух стальных оцинкованных лент
  • б — Без подушки под броней, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
  • Шв — Выпрессованный защитный шланг из ПВХ пластиката

Конструкция провода ВБбШв

  1. Токопроводящая жила — медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 и 2 класса по ГОСТ 22483.
  2. Изоляция — из ПВХ пластиката. Маркировка жил:
    — цветовая: белая или желтая, синяя или зеленая, красная или малиновая;
    — цифровая для кабелей сечением 70 мм2 и выше: 1, 2, 3.
  3. Кордель — из ПВХ пластиката, для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены..
  4. Сердечник кабеля — скрученные изолированные жилы.
  5. Экран из лент полупроводящей бумаги и медных лент (для кабеля ВБбШв-6).
  6. Обмотка из ПВХ лент и лент нетканого полотна (для кабеля ВБбШв-6).
  7. Внутренняя оболочка — из ПВХ пластиката.
  8. Броня — из двух стальных оцинкованных лент.
  9. Битум.
  10.  Обмотка — из полиэтилентерефталатной пленки.
  11. Защитный шланг — из ПВХ пластиката.

Технические характеристики ВБбШв

Номинальное переменное напряжение 0,66/1/3/6 кВ частотой 50 Гц
Номинальное постоянное напряжение 0,91/1,4 кВ
Испытательное переменное напряжение 3/3,5/9,5/15 кВ частотой 50 Гц
Испытательное постоянное напряжение 7,2/8,4 кВ для одножильных кабелей
Время выдержки при испытании 10 минут
Сопротивление изоляции при +20°С не менее 7-50 МОм*км
Строительная длина, не менее 200-450 метров
Маломеры в партии не более 10-20% кусками от 50 метров
Минимальный радиус изгиба для одножильных кабелей — 10 наружных диаметров
для многожильных кабелей — 7,5 наружных диаметров
Допустимые усилия при протяжке кабеля по трассе прокладки 50 Н/мм2
Диапазон температур эксплуатации от -50°С до +50°С
Минимальная температура прокладки кабеля без предварительного подогрева -15°С
Вид климатического исполнения УХЛ (температура эксплуатации до -60°С)
Т (стойкость к воздействию плесневых грибов)
Категория размещения 1 и 5 по ГОСТ 15150-69
Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до +35°C 98%
Класс пожарной безопасности О1.8.2.5.4 по ГОСТ 31565-2012
Допустимая температура нагрева жил +70°C длительно допустимая
+90°C в режиме прегрузки
+160°C предельная при коротком замыкании
+350°C по условию невозгорания при коротком замыкании
Гарантийный срок эксплуатации 5 лет
Срок службы не менее 30 лет

Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). При груповой прокладке обязательно применение средств огнезащиты. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1 000 часов за срок службы.

Характеристики изоляции и оболочки

Наименование характеристики Значение для изоляции из ПВХ Значение для наружной оболочки и шланга из ПВХ
До старения
Прочность при разрыве, не менее 12,5 Н/мм 12,5 Н/мм
Относительное удлинение при разрыве, не менее 150% 150%
После старения
Прочность при разрыве, не менее 12,5 Н/мм 12,5 Н/мм
Отклонение* значения прочности при растяжении, не более ±25% ±25%
Относительное удлинение при разрыве, не менее 150% 150%
Отклонение значения относительного удлинения при разрыве, не более ±25% ±25%
Глубина продавливания при высоких температурах, не более 50% 50%
Водопоглощение — увеличение массы, не более 10 мг/см2 —
Стойкость к воздействию низкой температуры — отклонение значения относительного удлинения при разрыве, не более — 20%

*Отклонение — разность между средним значением, полученным после старения, и средним значением, полученным до старения, выраженная в процентах последнего.

Таблица сечений и маркоразмеры ВБбШв

Число жил и номинальное сечение жилы, мм2 Максимальный наружный диаметр, мм Расчетная масса, кг/км
1х1,5 7,08 60
1х2,5 7,56 80
1х4 8,52 110
1х6 9,12 130
1х10 12 327
1х16 14 429
1х25 15 548
1х35 16 672
1х50 17 825
1х70 19 1061
1х95 21 1362
1х120 23 1623
1х150 26 2015
1х185 28 2429
1х240 31 3061
1х300 33 3610
1х400 39,6 4840
1х500 44,16 6220
2х1,5 12 242
2х2,5 13 306
2х4 15 385
2х6 16 455
2х10 18,2 574
2х16 20 763
2х25 23,2 1033
2х35 25,6 1292
2х50 28,2 1681
2х70 29 2068
2х120 34 3172
2х150 37 3824
2х185 39,5 4565
2х240 44,1 5760
3х1,5 12 271
3х2,5 13 319
3х4 15 404
3х6 17,4 540
3х10 19,1 710
3х16 21 923
3х25 24,5 1281
3х35 26,7 1643
3х50 29,7 2165
3х70 32,9 2695
3х95 36,8 3532
3х120 39,2 4301
3х150 42,3 5225
3х185 46,1 6340
3х240 51,2 8123
4х1,5 14 347
4х2,5 15 401
4х4 17 525
4х6 18,6 664
4х10 20 877
4х16 23 1114
4х25 27,8 1824
4х35 27,6 2075
4х50 31,1 2726
4х70 35,4 3705
4х95 39,4 4820
4х120 42,2 5832
4х150 46,2 7047
4х185 50,9 8688
4х240 57,5 11243
4х300 75 16180
5х1,5 15 362
5х2,5 17 430
5х4 20 557
5х6 20 1394
5х10 22 1950
5х16 25 2655
5х25 29,8 2040
5х35 33,3 2686
5х50 35 3317
5х70 39 4474
5х95 44,2 5940
5х120 47,8 7249
5х150 51 8696
5х185 57,2 10842
5х240 63,8 13877

Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с таблицей:

Наименование жилы Номинальное сечение алюминиевой жилы, мм
круглой секторной (сегментной)
Однопроволочная 1,5-50 —
Многопроволочная 16-1000 25-400

Четырехжильные кабели с жилами номинальным сечением 25 мм2 и более могут иметь одну жилу меньшего сечения (нулевую или заземления) в соответствии с таблицей:

Наименование жилы Номинальное сечение алюминиевой жилы, мм
Основная 25 35 50 70 95 120 150 185 240 300 400
Нулевая или заземления 16 16 25 35 50 70 70 95 120 150 185

Аналоги ВБбШв

ВБбШвнг(А) — Отличие: защитный шланг из ПВХ пластиката пониженной горючести. Допускается групповая прокладака кабеля.

ВБбШвнг(А)-LS — Отличие: защитный шланг из ПВХ пластиката пониженной горючести, с низким дымо-газовыделением. Допускается групповая прокладака кабеля.

Где применяется

Кабель предназначен:

  • для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1, 3 и 6 кВ номинальной частотой 50 Гц, или на постоянное напряжение в 2,4 раза больше переменного напряжения.;
  • для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, наклонных и горизонтальных трасс;
  • для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год;
  • для одиночной прокладки в кабельных сооружениях и производственных помещениях — групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту;
  • для прокладки в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;
  • для эксплуатации в районах с умеренным, холодным и тропическим климатом;
  • для эксплуатации на суше, реках и озерах на высотах до 4 300 метров над уровнем моря;
  • для прокладки в воздухе при наличии опасности механических повреждений в ходе эксплуатации;
  • для прокладки в сухих или сырых помещениях (тоннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
  • для прокладки в пожароопасных помещениях;
  • для прокладки во взрывоопасных зонах класса B-I, B-Iа, B-Iб, B-Iг, В-II, В-IIа.

Цвета

Кабель выпускается в черном цвете.

🔺 Количество товара в каталоге 78 по цене от 9.32 ₽
🔺 Технические характеристики, фото, выбор по параметрам, оптовая и розничная продажа
🔺 Доставка по Москве и всей России

Электромонтаж в доме сечение кабеля. Сечение провода для бытовой электропроводки

Очень часто ремонт в доме сопровождается изменением схемы электропроводки или даже полной ее заменой, потому что раньше в жилых комнатах применялась проводка из алюминия, характеристики которой не соответствуют современным требованиям. Многие хотят сэкономить и приходят к решению о самостоятельной замене проводки. Однако, чтобы правильно выполнить расчет и монтаж проводки, нужно запастись некоторыми знаниями в этой области.

Основным этапом является расчет сечения кабеля . В принципе, без использования каких-либо формул достаточно знать, что медный проводник может выдерживать ток, в десять раз превышающий его поперечное сечение. Это означает, что провод сечением 1 квадратный миллиметр выдерживает ток 10 ампер, провод 2,5 квадратных миллиметра — 25 ампер и т. Д. Более точные значения для медных проводов можно найти в «сводке» таблица сечений проводов, токовые, силовые и нагрузочные характеристики ».Основные сечения проводов, применяемых в бытовой электропроводке: 0,75; 1; 1,5; 2,5; 4 кв. М. Мм.

Теперь нужно определить расход электроприборов в помещении, в котором производится замена проводки. Например, утюг имеет мощность 1800 Вт. Зная напряжение в сети, по закону Ома можно определить потребляемый ею ток: 1800Вт / 220В = 8,2А. Теперь понятно, что для питания утюга достаточно проводов в 1 квадратный миллиметр. Но дело в том, что вместе с утюгом в комнате могут одновременно работать и другие устройства, подключенные к розеткам.Поэтому необходимо сложить ток потребления всех устройств, которые могут быть подключены одновременно, и, исходя из полученного значения, выбрать сечение провода.

Чаще всего хватает провода 2,5 кв. мм. для подключения розеток и 1,5 кв. мм. для освещения комнаты. Такое же сечение нужно брать с проводом и с другим домашним электрооборудованием. Если кухня в квартире оборудована электроплитой, то ее нужно протянуть проводом, сечением 4 кв.м. мм. Он выдерживает нагрузку до 8 кВт. Приведенные сечения проводов являются приблизительными, для точного расчета, конечно, необходимо учитывать реальный расход электроприборов.

Сечение проводов нельзя подбирать «близким» к подключаемой нагрузке. Должен быть блок питания, потому что вы не знаете, какой новый электроприбор купите завтра, подключение к новой проводке может быть опасным.

При электромонтаже должна быть предусмотрена разводка как общего автоматического выключателя, с помощью которого можно обесточить все помещения, так и отдельных электромеханических машин для разных ответвлений проводки.Особое внимание в вопросе защиты следует уделять помещениям с повышенной влажностью.

Сделайте расчет — это только полдела. Проводка для дома является источником потенциальной опасности, поэтому ее установку необходимо проводить по всем правилам, о которых необходимо узнать из соответствующей литературы. Только накопив достаточный уровень знаний и разобравшись во всех тонкостях, можно приступать к самостоятельному проектированию и монтажу, в противном случае — обратиться к услугам опытного электрика.

Огромное количество разнообразной кабельной продукции озадачивает новичков, решивших провести электромонтажные работы своими руками. И самый первый вопрос, который обычно у них есть, какой провод использовать для разводки в доме? Вопрос действительно серьезный и требует специального анализа. Итак, давайте разберемся, какие электрические провода для внутренней разводки можно использовать.

Начнем с того, что в настоящее время запрещено проводить в доме электропроводку с использованием проводов или кабелей с алюминиевыми жилами.Мы не будем вдаваться в подробности этого запрета, просто учтем на будущее, что такое требование существует. Итак, выбирая кабель, придется искать изделие с медными жилами. Но и здесь разнообразие довольно велико. Например, есть кабели:

  • одноядерный;
  • многожильный;
  • , состоящий из одной монолитной проволоки;
  • из набора прокрастинации;
  • с обычной полимерной изоляцией;
  • бронированный;
  • с добавлением слоя хлопка или резины в изоляцию.

Соответственно, все они имеют разную маркировку и названия. В зависимости от качества изоляции, из какого материала она сделана, электрические провода могут быть проложены открытым или закрытым способом. Кстати, если в открытой (внешней) электропроводке используются провода, их необходимо прокладывать в защитных коробах или трубах. Но кабель можно проложить без какой-либо защиты.

Популярные модели

Перейдем к разбору самих проводов, электрика которых чаще всего применяется в бытовой электропроводке.В принципе, таких проводов не так уж и много. Предлагаем три позиции: NYM, ВВГнг и ПУНП.

NYM

— это электрический провод, изготовленный по немецкой технологии. К сожалению, не все российские предприятия используют немецкий стандарт, поэтому на рынке можно встретить маркировку: NUM, NUM или даже NUM. Все эти провода изготавливаются по техническим условиям, и на каждом заводе есть свои ТУ. Но надо отдать должное тому, что у этих продуктов хорошие характеристики, однако они ниже, чем у NYM.Поэтому расчет сечения проводов этих марок необходимо проводить с повышающим коэффициентом 1,1 или 1,2

Сама проволока NYM — качественный продукт, но он самый дорогой из всех, что используются в электропроводке жилого дома. Поэтому далеко не у всех потребителей есть возможность провести его монтаж. Хочу добавить, что в конструкции кабеля предусмотрено несколько слоев защитной изоляции с внутренним наполнением из резины, наполненной полиамидом.Именно этот слой дополнительно выполняет функции защиты при разрезании кабеля. Ведь всегда есть вероятность повредить изоляцию жил. С прослойкой этого сделать нельзя. И еще одно преимущество — высокая гибкость продукта, что также снижает сложность процесса установки.

ВВГ

Не армированный кабель в поливинилхлоридной изоляции и оболочке. То есть каждая жила изолирована ПВХ пластиком, а также из этого полимера сделана общая защитная оболочка.В этом проводе нет внутреннего заполнения пространства между проводами. Стоит отметить, что кабель ВВГ можно использовать в любых помещениях: сухих и влажных. Единственный его недостаток — не растягивается.


В качестве подтипа этого провода на рынке есть кабель с добавлением двух букв в маркировке. Это «нг». Эти буквы указывают на то, что данный кабель относится к категории негорючих материалов. То есть даже при укладке балки не распространяет горение.Если в балку установлен кабель ВВГ, то при горении любого другого провода начинает гореть и этот. Так что если речь идет о разводке электропроводки в частном доме, особенно в деревянном доме, лучше выбирать модель ВВГнг.

Кстати, размещение этой марки имеет небольшое разнообразие. Это форма укладки стержней. Он может быть плоским, круглым, квадратным и даже треугольным. Специалисты рекомендуют в домах устанавливать плоский вариант, с ним легко работать, к тому же нет необходимости делать глубокие штробы.

ППС

Это самый дешевый провод для электропроводки, применяемый в частных домах и квартирах. И это установка плоского типа. В исполнении ПНПП он может быть двухъядерным или трехъядерным. В этом случае в каждую жилу устанавливается однопроволочный провод. И в этом его отличительная черта.


Можно использовать, как и предыдущие позиции, как в электрических сетях, так и для освещения. Но многие специалисты не отдают предпочтение этому кабелю, все дело в изоляции, а точнее ее невысоком качестве.При проведении электромонтажных работ в ней выделяется тепло, что отрицательно сказывается на изоляционном слое кабеля, поэтому они со временем теряют свои качества.

Дополнительные элементы

Конечно, эти три бренда не единственные. Существует довольно широкий ассортимент моделей, которые можно использовать для разводки электропроводки в домашних условиях как внутри, так и снаружи. Что предлагают производители для этих целей?

  • ПРН, который можно установить как в помещении, так и на улице.
  • Применяется в сухих и влажных помещениях.
  • PRTO рекомендуется прокладывать только в трубах или воздуховодах.
  • DCP применяется для построения сетей освещения.
  • PPV — двухжильный плоский кабель.
  • PV1 — одножильный, очень гибкий. Кстати, в этой группе проводов огромное количество разнообразных расцветок. Цвет подбирается согласно схеме подключения для удобства подключения. Есть даже желто-зеленый для заземления.


Для уличного освещения рекомендуется установка армированного кабеля ВБбШв.Он отлично справляется с негативным воздействием почвы и воды, поэтому укладывается в траншею. Количество жил может быть разным: 4, 5 и 6. Но для воздуховодов лучше всего использовать самонесущий самонесущий изолированный провод. Это, во-первых, алюминиевая проволока, внутри которой находится стальная проволока. Отсюда в принципе и сила побольше. Во-вторых, изоляция — это светостойкий атмосферостойкий полиэтилен, этот полимер не разрушается на открытом воздухе.

Заключение по теме

Наверное, на этом можно закончить разбор вопроса, какой провод использовать в доме и на улице, который нужен для жилищного строительства? Главное требование к кабельной продукции — прочность, надежность и длительный срок службы, ведь зачастую в домах и квартирах используется скрытая проводка, а значит, ее практически веками монтируют.Все вышеперечисленные провода для электромонтажа соответствуют этим требованиям. Так что сомневаться в их надежности нет оснований.

Похожие записи:

Сейчас в Интернете можно найти множество обзоров различных проводов и кабелей, каждый из которых используется только в определенном случае. Однако наших абонентов все больше интересует, какой кабель выбрать для подключения дома к электросети, ведь читать все отзывы и выбирать для себя лучший — долго и утомительно.В этой статье мы решили рассказать, какой провод нужен для разводки по воздуху и под землей. Мы собрали самые популярные провода, которым доверяют профессиональные электрики.

Какой кабель использовать по воздуху?

CIP


завоевал серьезную популярность благодаря невысокой стоимости и большому выбору сечений. Работает в диапазоне температур от -60 до +50 градусов. Подходит для подключения двухфазной и трехфазной сети. Изготовлен из алюминия, имеет прочную изоляцию.Однако этот проводник имеет следующие недостатки:

  1. Необходимо подключать с помощью специальных муфт.
  2. Проволока вызывает возмущение инспекторов. Ведь в правилах прописано, что этот провод нельзя использовать для подключения. Дело в том, что линия должна быть цельной, и этот провод нужно подключать к более гибкому.

АВК


Кабель АВК считается надежным проводником, который работает при температуре от -45 до +45 градусов.Он отличается надежностью и универсальностью. С его помощью можно подключить до 380 Вольт, чего более чем достаточно для домашнего использования. Кабель получил алюминиевые жилы и качественную виниловую изоляцию, которая снабжена коаксиальной оплеткой.

ABBG


Применяется в умеренном климате, выдерживает напряжение до 1000 вольт. Стоимость его приемлема. Расшифровка жилы следующая: алюминий, изоляция жилы, оболочка ПВХ. Однако в этом проводе нет защитных крышек, хотя для подключения по воздуху их будет более чем достаточно.

Примечание! Этот провод можно подключать только с помощью кабельной разводки.

ВВГ


Считается самым популярным на территории нашей страны. Ведь его жилы медные (алкоголиков не ворует, как бы это не грустно ни звучало). Его можно использовать в сетях до 1000 вольт. Установка его возможна только при помощи кабельной разводки. Цена на проволоку этого типа держится на небольшом уровне, а также показывает отличную прочность.

Какой кабель используется под землей?

Если вы желаете проложить провод в земле, то рекомендуем использовать следующие жилы:

ВББШв

медные, оболочка — ПВХ. Эта направляющая также получила дополнительное бронированное покрытие, что делает ее лучшей для прокладки под землей. Подробнее об этом вы можете узнать в статье: Технические характеристики кабеля ВБбШв.

АВБбШв


Кабель АВБбШв получил следующую конструкцию: жилы алюминиевые, оболочка из ПВХ, армированная оболочка, защитный шланг из ПВХ.Номинальное напряжение этого провода 3000 вольт. Срок службы 30 лет.

Независимо от того, насколько современный человек близок к теме электричества, он всегда воспринимает свое присутствие в своем доме как нечто само собой разумеющееся. Но не всегда все так просто, особенно для владельца новостройки загородного дома или коттеджа. Конечно, есть вариант купить дом «под ключ» со всеми необходимыми коммуникациями, в том числе электричеством, но дело в том, что большинство застройщиков не учитывают индивидуальные потребности покупателя и монтируют проводку согласно стандартная схема.Естественно, это устраивает далеко не всех.
Особенно тем, кто самостоятельно строит новый и идет ли реконструкция старого дома.
Неправильный расчет и монтаж электропроводки приведет к необратимому срабатыванию защитных устройств, увеличит вероятность отказа от поражения электрическим током и даже возгорания — а такие перспективы вряд ли кому-то понравятся. О том, как избежать этих ошибок, подключить дом к электросети, рассчитать и смонтировать проводку в доме и пойдет речь в нашей публикации.

Первый этап электрификации частного дома — подача электроэнергии. Кабель силовой, типы, сечение, какой выбрать

Итак, первое, что нужно сделать, это подвести электричество прямо к дому. Сразу оговорюсь, что здесь мы не будем говорить и о многочисленных разрешениях, прохождении инстансов и документации, которые необходимо получить и согласовать, так как это полноценная тема для отдельной статьи, но мы остановимся только на технических сторона вопроса.Также не будем говорить о том, как подключиться к воздушной или подземной электросети — это работа профессиональных электриков. Непосредственно застройщику в первую очередь стоит задуматься над вопросом — какой кабель лучше использовать для подвода электричества в дом http://www.bezpeka-shop.com/catalog/silovoy_kabel/.

Для этих целей используются силовые кабели. Силовой кабель — это проводник, предназначенный для передачи переменного тока от места производства или преобразования (в нашем случае трансформатора) к месту потребления (дома).

Какой силовой кабель выбрать — во многом зависит от типа его прокладки — под землей или по воздуху. Так как в разных случаях оболочка силового кабеля и степень его защиты будут разными.

Оба метода имеют свои достоинства и недостатки, рассмотрим их кратко с рекомендациями по выбору кабеля для каждого метода.

прокладка силового кабеля под землей


Для начала на дачном или загородном участке нужно выбрать самый простой и удобный способ прокладки кабеля.Кабель должен лежать на расстоянии не менее метра от деревьев и мест, где в будущем планируются раскопки. Кабель не должен лежать в местах, подверженных повышенным нагрузкам, под дорогой, под автостоянками и т. Д. Кабель не должен мешать дальнейшему строительству. Практически идеальный вариант — проложить кабель под дорожками или рядом с ними.
Прокладка кабеля начинается с разметки и рытья траншей. Минимальная глубина траншеи должна составлять 70 см. Если учесть песчаную подушку, которую нужно насыпать под кабель, лучше сразу после того, как траншея будет готова, вырыть траншею глубиной 80 см.Он очищен от мусора — камней, железок, стекла и т. Д. E. На дно насыпьте слой песка 10 см, проложите кабель.
Теперь о выборе кабеля.
Поскольку кабель будет постоянно находиться под определенным давлением и подвергаться воздействию атмосферной воды, необходимо покупать изделия, рассчитанные на эти нагрузки. Часто используются силовые кабели с поливинилхлоридной изоляцией и дополнительной защитой.
Для прокладки под землей отлично подойдет кабель силовой медно-медный марки ВБбШВ.


Конечно, можно утверждать, что большинство воздушных и подземных линий электропередач — алюминиевые, и соединять их с медью крайне нежелательно. Это так, но только при прямом контакте металлов. На сегодняшний день существует достаточное количество способов надежно соединить провода и кабели из разных металлов — например, резьбовое соединение или соединение с помощью клеммной коробки. Однако при желании или дефиците бюджета можно купить более дешевый алюминиевый силовой кабель АВБбШВ.


Оболочка силового кабеля обеих марок изготовлена ​​из поливинилхлорида и надежно защищена от грызунов стальной лентой.

Прокладка воздушного кабеля


Эту систему подключения еще называют «воздушной». По сравнению с предыдущим методом это быстрее и дешевле. К недостаткам прокладки по воздуху можно отнести риск обрыва кабеля, некоторые неудобства, связанные с провисанием «шнурка» по территории участка, а также слегка испорченный эстетический вид участка в целом. Однако большинство строителей выбирают воздушное соединение.
Чтобы свести к минимуму все неприятности, которым грозит провисание и обрыв кабеля, необходимо соблюдать несколько простых условий:

  • Если кабель не является самонесущим (SIP), используется специальный кабель, который будет поддерживать кабель.
  • К кабелю кабель крепится специальными стяжками (не изоляционной лентой и не алюминиевой проволокой!) С расстоянием между стяжками около 70 см.
  • Кабель не тянется вместе с кабелем, он должен немного провисать.
  • Если расстояние от ЛЭП до точки подключения больше 25 метров, потребуется дополнительная опора.

В случае подключения воздуха оптимальным считается использование кабеля CIP, который представляет собой 2-проводную или 4-проводную (220 и 380 В соответственно) структуру из алюминиевого сплава, изолированную из термопластичного полиэтилена, устойчивого к ультрафиолетовому излучению. .

СИП предназначен только для электроснабжения объекта, его использование внутри здания запрещено.

как выбрать сечение силовых кабелей

Сечение силового кабеля необходимо выбирать с учетом будущей нагрузки. Правильно проведенные расчеты позволят вам почувствовать уверенность в надежной и безопасной работе всей электрической сети в доме.
Основным показателем, помогающим рассчитать сечение и, соответственно, определить марку кабеля, является величина тока, которую кабель способен длительное время пропускать, не нагреваясь при этом.Рассчитать ток достаточно просто — нужно просуммировать мощность всех электроприборов в доме, которые будут включены в электрическую сеть.
Ниже мы приводим список некоторых наиболее распространенных устройств.

Электрическая мощность, Вт

  • ЖК телевизор 140-300
  • Холодильник 300-800
  • Котел 1500-2500
  • Пылесос 500-2000
  • Утюг 1000-2000
  • Электрочайник 1000-2500
  • Микроволновая печь 700-1500
  • Стиральная машина 2500
  • Компьютер 300-600
  • Освещение 300-1500
  • Фен 1000-2500
  • Итого (приблизительно) 10000-20000

Однофазная сеть, напряжение 220В:


  • P — суммарная мощность всех электроприборов, Вт.
  • U — напряжение сети, В.
  • Ki = 0,75 — коэффициент одновременности.
  • для бытовых электроприборов.
  • cos = 1

Трехфазная сеть, напряжение 380 В:


После того, как ток был рассчитан, переходим к таблицам, с помощью которых можно найти кабель нужного материала и сечения.



Но может оказаться, что значение, полученное в результате расчетов, не совсем совпадает с табличными данными.В этом случае не экономьте, выберите ближайшее значение из таблицы, но в большую сторону.
Как видите, для того, чтобы произвести необходимые расчеты, не нужно быть профессиональным электриком. А при большом желании все необходимые расчеты можно произвести самостоятельно. Конечно, не стоит этому мешать, посоветуйтесь с электриками, чтобы быть полностью уверенными в надежности своей электросети.

Вторая очередь электрификации частного дома: электромонтаж

Для начала необходимо составить план-схему монтажа электропроводки в доме.Это позволит быстро и точно выбрать перечень расходных материалов, а также значительно упростит расположение счетчика, выключателей, розеток, распределительного щита, стабилизаторов, источников бесперебойного питания и т. Д.

Электромонтаж в частном доме

В соответствии с требованиями к прокладке электропроводки, комнатная электропроводка настоятельно рекомендуется прокладкой с разделением цепей, что позволяет обеспечить дополнительную защиту контура от перегрузок. Разделите цепочку по потребляемой мощности электроэнергии.Это разделение необходимо для оптимального выбора сечения кабеля и автоматического выключателя в соответствии с ожидаемыми нагрузками.



Что касается розеток, то обычно используют провод диаметром 2,5 мм, для осветительных приборов будет достаточно проводов диаметром 1,5 мм. Потребляемая мощность группы розеток не должна превышать 4,6 кВт, а общая потребляемая мощность осветительных приборов — 3,3 кВт. На внутреннем электрическом щите устройство защитного отключения устанавливается отдельно для каждой группы.

Для некоторых мощных электроприборов: котла, тёплого пола, электропечи в бане и т. Д. Необходимо выделить отдельную электрическую цепь. На основании составленной ранее схемы рассчитываем общую длину кабеля (сечение для отдельных групп электроприборов), а также необходимое количество выключателей, розеток, автоматов необходимых параметров. Таким образом, обычный однофазный выключатель срабатывает при коротком замыкании и перегрузке в сети, а дифференциальный автомат рассчитан на короткие замыкания и блуждающие токи.
Для прокладки скрытой электропроводки в стене из кирпича, пенобетона или газобетона делают швы по горизонтали и вертикали. Электросистема в частном доме состоит из:
автоматов.
Счетчик.
Автоматы промежуточные.
Объявления.
Переключатели.
Розетки.
Потребители.
Однако, если в сети случаются частые скачки напряжения, то стоит задуматься о покупке регулятора напряжения для дома.


Ведь если напряжение значительно превышает нормальные значения, то прибор может выйти из строя, а при низком напряжении он будет работать с перебоями или полностью отключиться.
Стабилизатор напряжения — штука громоздкая и довольно дорогая, и если бюджет не позволяет купить стабилизатор на весь дом, следует выбирать устройство только под дорогую технику — телевизор, холодильник и т.д. В частном доме трехфазная система электроснабжения более практична и удобна, так как позволяет подключать трехфазных потребителей.Например, трехфазный котел будет работать в три раза эффективнее однофазного. Кроме того, нагрузка может быть пропорционально распределена по фазам.

какая проводка предпочтительнее — замкнутая или разомкнутая

Тип разводки выбирается исходя из материала, из которого построен дом. Например, в доме из дерева проводка выполняется только открытого типа. В этом случае провода можно уложить в специальный металлический шланг, что обеспечит дополнительную пожарную безопасность.


В кирпичном доме проводка может быть как открытой, так и закрытой.
Скрытая проводка может быть сменной (проложена в пластиковых трубах) или несменной, проложенной в стробах, сделанных в стенах.


Кабель для электропроводки должен точно соответствовать ожидаемой нагрузке. Независимо от типа проводки, все соединения кабелей и проводов выполняются в специальных распределительных коробках, к которым предусмотрен доступ для контроля и поиска неисправностей.

перечень инструментов для электромонтажа

Для монтажных работ потребуются следующие инструменты:
Отвертка-индикатор.
Тестер.
Пуансон.
Плоскогубцы.
Молоток.
Изолента.
Strobosez.
Монтаж электропроводки в частном доме необходимо производить с обязательным учетом требований к расположению розеток и выключателей. Так, категорически запрещено размещение розеток и выключателей в помещениях с повышенной влажностью, например, в ванных комнатах и ​​саунах.

Маркировка электропроводки


Маркировка проводов начинается с основного пучка проводов, при этом отмечаются ответвления, проходящие сквозь стены, витки и т. Д.Проволока укладывается на стену на расстоянии 20 сантиметров от потолка. В зависимости от выбранного способа разводка проводки от распределительного щита к потребителям проводится по схеме.

В частном доме потребление энергии на порядок выше, чем в квартире, поэтому кабель для разводки в квартире можно использовать и меньшего сечения, чем в частном доме. Подавляющее большинство розеток в доме предназначены для портативных устройств. Однофазные розетки для разводки часто группируют вместе.Группа розеток питается медным кабелем ВВГнг 3х25.


Данная группа оборудована защитным выключателем на 25 ампер. Если в доме трехфазная бытовая электросеть, разводку необходимо производить с учетом правильной нагрузки между фазами.

Автоматический выключатель для группы осветительных приборов обычно применяется не более чем на 10 ампер, что вполне достаточно. Если общая потребляемая мощность всех осветительных приборов превышает этот показатель, рекомендуется создать другую осветительную группу с отдельным автоматическим устройством.Для осветительной группы чаще всего применяется кабель ВВГнг 3х1,5.


Для стационарных устройств устанавливаются розетки нужного номинального тока для однофазной или трехфазной розетки. Для электрических плит розетка поставляется с кабелем ВВГГГ, четырехжильным на три фазы или трехжильным на одну фазу.
Для питания стиральной машины рекомендуется использовать отдельную линию с автоматом необходимой стоимости.

На сегодняшний день для электромонтажа используются в основном медные провода и кабели.Алюминий, конечно, намного легче и дешевле меди, но имеет ряд существенных недостатков. По возможности не допускайте открытого стыка алюминиевых и медных проводов, так как это вызывает гальваническую реакцию, соединение постепенно разрушается, начинает искру, что может привести к возгоранию. Для подключения проводки из разных металлов существует довольно много переходников, коробок и т. Д.
И напоследок. Само собой разумеется, что человек, впервые столкнувшийся с проблемой электрификации собственного дома с нуля, не может однозначно справиться с этой задачей.Но основные принципы и правила монтажа и выбора материалов пригодятся любому владельцу собственного дома.

Крепление армированного кабеля к опоре. Монтаж стен на опорах наружного освещения. Стоимость установки самонесущего изолированного провода

.

Строительство сетей связано с их монтажом и прокладкой. По возможности специалисты предпочитают использовать подземный (траншейный) способ.Но если такой возможности нет, остается только проложить телефонный кабель по столбам.

Укладка столба: правил, возможностей, удобств

Прокладка телефонного кабеля через опоры — менее затратный, простой и удобный способ натяжения проводов связи. Есть несколько стандартных способов установки:

  • опора — производится с использованием опорных зажимов, когда кабель проходит только по прямой линии. Угол поворота не должен превышать 10-20 градусов;
  • натяжение — требует применения жестких крепежных зажимов натяжения, применяемых на поворотных, кольцевых участках крепления, а также по всей трассе.Способ удобен своей эффективностью, не требует дополнительной очистки торцов, что позволяет быстро и без дополнительных инструментов провести монтаж;
  • применяется комбинированный метод, когда трасса прокладывается как по прямым, так и по угловым, поворотным, кольцевым участкам. Он наиболее удобен в условиях повышенного движения воздушных потоков, так как обеспечивает надежное и прочное крепление.

Следует отметить, что комбинированный метод значительно снижает финансовые затраты на ремонт и строительство.

Удобство прокладки телефонного кабеля по опорам таково:

  • Нет необходимости в открытии земляного полотна;
  • можно «повесить» систему в плотной городской застройке,
  • экономия финансовых ресурсов.

Кроме того, протяжка наружная удобна в эксплуатации и ремонте: всегда видно, где возник порыв ветра.

Внутренние кабели (ТЦППт) предназначены для абонентского доступа к локальным сетям. Как и все внутренние системы, они различаются:

  • пожарная безопасность,
  • высококачественная трансмиссия,
  • защита от помех,
  • гибкость,
  • повышенной прочности.

Кабели: , технические характеристики

Кабели

TTSPPt — это телефонные провода, которые успешно используются для локальных сетей. Монтаж осуществляется накладными. Номинальное напряжение не более 225 В переменного тока и до 200 В постоянного тока. Скорость передачи до 2048 кбит / с. Состав ТЦСПТ:

  • токопроводящая жила — медная мягкая проволока;
    • Изоляция
  • — полиэтиленовая пленка толщиной до 0,2 мм. толстый;
  • одна пара изолированных жил, различающихся по цвету, скручена однонаправленной скруткой с неравными и неполнотными шагами;
    • Проволока стальная оцинкованная
  • — трос грузонесущий;
  • Общая оболочка провода — светостабилизированный полиэтилен.

Монтаж системы осуществляется при температуре от -50 до + 60С, минимально возможный изгиб 10 диаметров кабеля, срок службы до 25 лет.

Кабели ТППШт : технические характеристики

Подземные выработки, передача данных с шахт — все это невозможно без кабеля ТППШт. Кроме того, провода успешно используются для наземного монтажа системы. Возможность работы при максимально низких температурах (до -60С), гибкость и высокая надежность связи обеспечили популярность проводов в условиях повышенной агрессивности окружающей среды.Строительных элементов:

  • медный провод
  • полиэтиленовая изоляция,
  • лента алюмополимерная — экран,
    • Проволока стальная оцинкованная
  • — несущий трос,
  • ПВХ пластикат — внешняя оболочка.

Правильный выбор кабеля для связи означает бесперебойное снабжение там, где это действительно необходимо.

«Есть только один способ сделать

отличная работа, чтобы ее полюбить. »

Стив Джобс (основатель Apple).

Одним из основных направлений нашей компании является проектирование и строительство волоконно-оптических линий связи.

Наши базовые цены на прокладку волоконно-оптических линий связи по опорам городского освещения и опорам ЛЭП

Прокладка волоконно-оптических линий связи на опорах наружного освещения.

В настоящее время интернет очень популярен, ну конечно же кабель для интернета не такой, как для блока питания, а оптоволоконный, что обеспечивает хорошее и быстрое соединение.Существует четыре типа прокладки оптоволоконного кабеля: воздушный, подземный, внутри зданий и под водой.
Варианты подвески ОК имеют ряд преимуществ перед другими способами строительства:

  • Нет необходимости в изъятии земельного участка и согласовании с заинтересованными организациями;
  • сокращение сроков строительства;
  • снижение размера ущерба в городских районах и промышленных зонах;
  • снижение капитальных и эксплуатационных затрат на участках с тяжелыми почвами

Прокладка оптического кабеля с помощью зажимов.

Хомуты анкерные АС6-7-10 (российские аналоги — ПА06-07).

Анкерные зажимы можно использовать как с тросами «8», так и с самонесущими тросами. Зажимы для подвешивания кабеля со стальной опорой кабеля позволяют быстро установить кабель без снятия изоляции и отделения силового элемента. Пластиковая петля на кабельном зажиме обеспечивает изоляцию несущего элемента в случае замыкания на массу опоры. НЕ рекомендуется использовать такие зажимы при прокладке троса с элементом усиления из стальной проволоки; при длительной нагрузке зубцы клиньев начинают скользить по гладкой проволоке, что приводит к повреждению кабеля.


Зажимы спиральные натяжные.
Зажимы спиральные натяжные применяются для прокладки самонесущих кабелей (ADSS) на опорах ЛЭП, опорах ЛЭП, осветительных, контактных сетях железных дорог. Застежка состоит из протектора, петлеобразной силовой спирали, покрытой специальным абразивом, и наперстка.

Монтаж оптического кабеля с помощью опорных зажимов.

Зажимы опорные используются для участков, на которых кабель проложен по прямой линии, максимальный угол поворота при использовании таких зажимов составляет от 10 до 20 °.Отечественные и зарубежные производители предлагают различные варианты зажимов для поддержки самонесущих (ADSS) и 8-жильных кабелей.

Хомуты ППО-д1 / д2-03. Зажимы
PPO могут использоваться на трассах с риском падения деревьев, повреждения столбов. При падении дерева на кабель или повреждении столба кабель вытаскивается из зажима и обычно остается целым.

Примеры использования хомутов ППО в сочетании с различными узлами крепления.

Зажимы поддерживающие спиральные.
 Спиральные зажимы используются для крепления самонесущего кабеля (ADSS) на опорах ЛЭП, осветительных и коммуникационных опорах. Доступно множество модификаций для разной длины пролета и прочности концевой заделки кабеля. Застежка состоит из протектора — для защиты оболочки кабеля от повреждений, силовой спирали и наперстка.

Зажим опорный SC30 / 34.
Зажим универсальный для подвешивания «8-образных тросов», фиксируется стальной лентой или болтом на деревянных опорах.Позволяет прокладывать кабели диаметром от 4 до 9 мм.
Отличается простой и быстрой установкой, но имеет ряд ограничений. При использовании таких зажимов важно точно подобрать диаметр кабеля; на практике были случаи проскальзывания кабеля через зажим, также важно строго соблюдать рекомендованную длину пролета. Практика использования таких хомутов показала, что их лучше всего использовать в комбинированном варианте установки (чередование анкерных и опорных хомутов).

Хомут опорный JHC.

Зажимы

JHC используются для прокладки кабеля ADSS диаметром до 20 мм, рекомендуется использовать на прямых участках трассы.

По опыту использования можно сказать, что такие хомуты хороши для небольших пролетов — до 60-70м, установка под дождем практически невозможна, так как кабель проскальзывает через ввод.

Видео прокладка оптического кабеля на опорах

Прокладка оптического кабеля комбинированным методом подвеса.

Комбинированный метод подвешивания широко применяется при использовании хомутов ППО, СК30 \ 34. Суть метода заключается в чередовании опорных и натяжных (анкерных) хомутов. Таким образом можно повысить надежность линии и снизить затраты.

Если при прокладке линии связи невозможно проложить ее по канализационным линиям, то ее прокладывают по воздуху с использованием кабелей так называемого «атмосферного» типа. Имеют изоляцию из полиэтилена или ПВХ.

Прокладка на столбах осуществляется строго по техническим характеристикам самого кабеля.Расстояние между полюсами следует тщательно выдерживать, а на полюсах кабель крепится по «стеклянному» типу подключения, с возможностью дополнительного зажима (зимой и летом зажим регулируется, так как кабель зависит от температуру окружающей среды можно поднимать и опускать).

Силовой кабель на опоре имеет алюминиевый или медный провод. Первый вариант дешевле, но у кабеля большее сопротивление, чем при использовании медной жилы. Силовой кабель ВВСГ со стальным сердечником также можно использовать для прокладки на столах.Последний вид выдерживает высокие механические нагрузки (ветер, ураган, порывы ветра), является многоуровневым (два и более слоев утеплителя).

Для крепления кабеля к деревянным столбам используется соединение типа PPO, с резиновой прокладкой … Это соединение регулируемое, толщина кабеля может быть от 0,3 сантиметра до 5 сантиметров. Самое главное — обеспечить надежное крепление к самой опоре.

При использовании подключения типа PPO кабель движется. Через каждые 5-10 опор устанавливается неподвижное крепление, чтобы можно было протянуть кабель.

Силовые оптические кабели крепятся к опорам анкерными зажимами открытого типа. При этом сами столбы обязательно бетонные, расширенного типа крепления. Вес поддерживаемого кабеля рассчитывается по всему пролету.

Также для передачи электроэнергии по воздуху применяется универсальный кабель Multi-Wiski для прокладки на столах, имеющий оцинкованный несущий кабель и изоляцию на основе полиэтилена. Такие кабели хорошо защищены от влаги.К достоинствам такого кабеля можно отнести простоту монтажа и монтажа. Трос саморегулируется по натяжению, поэтому нет необходимости спускаться между столбами. Как правило, и фаза, и ноль монтируются в одном кабеле, что позволяет более эффективно использовать свободную площадь крепления стойки.

При обрыве воздушного кабеля его подключают однотипным кабелем, крепление — анкерным. Если между столбами произошел обрыв, то заменяется весь пролет, кабельное соединение осуществляется непосредственно на столбе.Использование кабелей разных типов в этом случае также запрещено во избежание падения сопротивления. Также прокладка силового кабеля на опорах требует соблюдения такого же сопротивления жилы от питающей станции до конечного адресата (или трансформатора).

Введение

Здравствуйте, уважаемые читатели сайта Elesant.ru. Сегодня я хочу поговорить о креплении троса к опоре при опускании в траншею. Доступны различные специальные приспособления для крепления кабеля к опоре и подключения кабеля к воздуховоду, что регулируется рядом нормативных документов… Об этом и будет эта статья.

Для крепления кабеля к опоре выпускаются различные специальные приспособления, а подключение кабеля к ВЛ регламентируется рядом нормативных документов. Об этом и будет эта статья.

После подготовки траншеи, для ввода электросети в дом, проложить в нее кабель, ввести подводящий кабель из траншеи в дом, необходимо закрепить кабель на опоре и подключить вводный кабель к накладке. линия.

Крепление кабеля к опоре

При опускании кабеля в траншею, начиная с 2 метров над землей, кабель необходимо защитить трубой. Труба должна доходить до опоры, изгибаться под углом 90 ° и на метр защищать кабель в траншее.

Здесь хотелось бы остановиться на установленных радиусах изгиба труб при прокладке в них электрических кабелей.

При гибке труб угол изгиба и радиус изгиба нормализуются.Угол изгиба металлических труб для прокладки в них электрических кабелей нормируется на 90 °, 120 ° и 135 °. Радиус изгиба напрямую зависит от сечения электрического кабеля, а соответственно и диаметра труб для электропроводки. Радиусы изгиба указаны на рисунке.

Итак, опоры выше двух метров, и нужно подключаться к ВЛ почти в верхней части опоры, остается определенный участок кабеля без защиты. Вы можете защитить его простым металлическим уголком (см. Фото ниже, стрелка 10) с полками, подходящими по диаметру кабеля.

На рисунке ниже показан пример спуска и закрепления кабеля на концевой опоре. ВЛ на рисунке выполнена изолированными самонесущими изолированными проводами. Кстати, такая линия обозначается ВЛИ (изолированная ВЛ).

Самонесущий изолированный провод ВЛ крепится к опоре анкерным зажимом (8). Зажим анкерного натяжения прикреплен петлей к анкерному кронштейну.

Кабель, спускающийся в траншею, имеет металлическую защиту и броню.Самый популярный кабель для прокладки в траншеях — кабель ВБбШв. Металлическая защита кабель должен быть заземлен. (ПУЭ, гл.2.4) Для данного ПЭН проводника ВЛ с помощью протыкающей втулки зажима (7) соединяется с планшетным зажимом (4) и заземляющим проводом.

Все крепления к опоре производятся монтажными обжимными лентами (2). Обжимная лента стягивается специальной клипсой (фиксатором) (3).

Место разделения кабеля и снятия брони и изоляции защищено термоусадочной манжетой, «перчаткой» (6).

  • 1. Анкерный кронштейн;
  • 2. Лента монтажная опрессовочная;
  • 3. Ремень для крепления монтажной ленты;
  • 4. Плоский зажим для подключения заземляющих проводов;
  • 4а. Провод заземления, бронированная оболочка кабеля;
  • 5. Манжета защитная термоусаживаемая, «перчатка»;
  • 6. Зажим проходной проходной с отводом. Подключает провод PEN к заземляющим проводам;
  • 7. Анкерный зажим натяжной для СИП;
  • 8.Лента кабельная бандажная; Изоляционный колпачок;
  • 9. Защитный колпачок для провода;
  • 10. Металлический уголок для защиты кабеля от трубы.

Существует много типов крепления кабеля к опоре при спуске в траншею, но принцип опускания и прикрепления кабеля к опоре я описал выше.


Этими монтажными лентами можно закрепить на опоре устройство ввода, электросчетчик и любое другое электрооборудование.

Другие статьи раздела: Домашняя проводка
Раздел: Home Connection
Социальные кнопки для Joomla

elesant.ru

Технология монтажа и ремонта СИП на опорах

При строительстве и реконструкции современных ЛЭП давно применяются СИП. Они очень надежны и редко требуют ремонта. Часто ВЛИ достаточно проведения профилактических мероприятий или просто обследования. Сегодня изолированный провод стал широко применяться не только для строительства автомобильной дороги, но и для подключения ввода в здание.

Крепление кабеля на опорах

Воздушные линии электропередачи с самонесущими изолированными проводами называются ВЛИ. Их установка традиционно начинается с расчистки территории от деревьев, кустарников и других возможных препятствий, мешающих катать и тянуть провода на опорах.

При прокладке новой линии электропередачи удобнее закрепить кронштейны для провода на опоре на земле перед ее установкой. К опорам кронштейны крепятся хомутом из коррозионно-стойкой стальной ленты.После затяжки излишки ленты удаляются.

Установлены опоры с монтажными кронштейнами и начата прокладка воздушных линий электропередачи. Монтаж самонесущего изолированного провода на опоры осуществляется комплектующими для наружного воздуха с температурой не ниже 20оС. Технология монтажа самонесущего изолированного провода имеет свою особенность, связанную с прокаткой проволоки. Защищает изоляцию от повреждений. Проволока катится из барабана, установленного на станке.По опорам самонесущий изолированный провод распределяется с помощью роликов и натяжного троса — поводка.

Ручная намотка проволоки

Технология размотки с самонесущего изолированного бухты провода предусматривает ручное выполнение процесса при условии, что участок ограничен сотней метров, а сечение фазных проводов не превышает 50 кв. Мм. Ручная прокатка проволоки допускается в населенных пунктах, где длина пролета не превышает 50 м.Технология ручной прокатки имеет следующую последовательность:


На этом монтаж самонесущего изолированного провода в один пролет завершен. Таким же образом монтируются следующие пролеты.

Кабельное соединение

Проложив самонесущий провод на опорах, необходимо подключить его к основной линии электропередачи и вывести от нее в дом:


Подключение ввода здания к трассе

Лучше подключить ввод дома к общей магистрали своими руками кабелем СИП-4.Самонесущий провод состоит из четырех витых жил одинакового сечения. Есть два способа войти в дом.

Способ заземления от опоры

Наземный способ — это подключение внутренней электропроводки дома к ближайшей опоре. Опора не должна располагаться дальше 25 м от здания, иначе придется установить дополнительный столб возле дома на расстоянии 10 м. Между столбами провод, ведущий в дом для подачи электричества, должен находиться на расстоянии не менее 6 м от земли.

Подключение самонесущего провода к линии своими руками выполняется с помощью хомутов. Но для начала нужно на стене дома проложить самонесущий изолированный провод. Чтобы провод прочно держался на фасаде, к стене крепят анкерные хомуты. Они представляют собой скобу с петлей, прикрепленную к стене при помощи дюбеля. Чтобы закрепить кабель, его нужно просто протянуть этой петлей. Установка кронштейнов на стену требует соблюдения правил безопасности, согласно которым расстояние между крепежом и землей должно быть не менее 2.75 м.

Далее идет ввод уличного кабеля в дом. Если распределительную коробку установить дома на внешней стене, то кабель CIP подводится только к ней. Подключение внутренней разводки к экрану производится кабелем ВВГнг. Он более эластичный и меньшего диаметра. Расположение электрощита внутри дома потребует введения самонесущего изолированного провода через стену, хотя многие электрики рекомендуют вывести экран наружу и провести от него кабель ВВГнг в дом.SIP разрешено использовать для наружных и внутренних работ, поэтому его проще сразу занести внутрь дома. Только в стене, где будет проходить самонесущий изолированный провод, необходимо установить металлическую втулку.

Когда все коммуникации проложены, осталось произвести подключение ввода к трассе на опоре. Подключение своими руками выполняется в такой последовательности:

  1. Анкерные кронштейны крепятся к стене дома и столбу.
  2. Возле дома провод фиксируется зажимом к кронштейну.
  3. Роликовый блок SIP протягивается между зданием и колонной.
  4. Конец кабеля на опоре фиксируют зажимом с петлей, надевая его на анкерную скобу.

Теперь осталось только подключить кабель ответвления к общей линии подходящими зажимами.

Подземный путь от столба

Входное подключение подземным способом более актуально, так как провод защищен от негативных воздействий атмосферных явлений, пожара и случайной поломки.Подземный монтаж происходит в следующем порядке:

  1. Подводящий кабель опускается от столба в траншею, проложенную к дому. Минимальная глубина траншеи — 80 см. Участок под дорогой углублен до 1 м.
  2. В траншее укладывают самонесущий изолированный провод в металлической или пластиковой гильзе. Такой же рукав должен выходить из земли вверх по столбу высотой не менее 2 м;
  3. При засыпке траншей на поверхности устанавливаются сигнальные маячки, предупреждающие о прохождении кабеля.

Кабель вводится в дом под фундамент через втулку или поднимается вдоль стены, если распределительный щит расположен снаружи.

Ремонт самонесущего изолированного провода

В процессе эксплуатации провод на отдельных участках может быть поврежден, требуя ремонта. При ремонте фазного или нейтрального проводника на небольшой площади поврежденная изоляция выполняется без снятия напряжения. Поврежденный сердечник отделяется пластиковыми клиньями от общего жгута и на него наносится двойной слой клеевой изоляции, после чего клинья снимаются.

Ремонт фазопровода длиной не более 2 м в пролете производят без замены всего жгута. Поврежденный участок вены отделяют клиньями и заменяют. Для этого возьмите кусок проволоки аналогичной марки и сечения и вставьте его вместо поврежденного участка. Концы соединяются зажимами ответвления. Возможно использование протыкающего зажима без снятия изоляции.

Ремонт длинного участка поврежденных жил производится после отключения электроэнергии.Пролет с участком, требующим замены, заземлен с двух сторон. Кабель отсоединяют от всех зажимов ответвления и тросами опускают на землю. Дальнейший ремонт заключается в замене поврежденного участка, после чего весь пролет поднимается на опоры для подключения к магистрали.

Ремонт ответвления к дому производится при повреждении более 20% провода от его общей длины. Работы могут проводиться при обесточенном или включенном питании, но при этом нагрузка потребителя должна быть отключена.Подводящий кабель отсоединяется от зажимов ответвления. Сначала отключается фазный провод на опоре, а потом нулевой. Конец проволоки привязывают к опоре, чтобы она не упала. Освободившись от анкерного кронштейна, самонесущий изолированный провод тросом опускают на землю, где ремонтируют. Подъем на опору и подключение к леске производится в обратной последовательности.

Правильный монтаж Самонесущий изолированный провод, своевременно обнаруженный поврежденный участок кабеля и его ремонт обеспечат бесперебойную подачу электроэнергии потребителю.

sarstroyka.ru

Прокладка кабеля на опорах и опорах

При построении сетей связисты часто сталкиваются с невозможностью использования кабельных каналов или построек. Для прохода методом пневмоподвески в таких случаях установка кабеля вдоль опор освещения или силовых столбов может значительно облегчить задачу. Есть несколько стандартных способов установки: 1. Поддерживающий. 2. Напряжение. 3. Комбинированный. Рассмотрим подробнее каждый из методов.

1. Прокладка оптического кабеля с помощью опорных зажимов.

Зажимы опорные используются для участков, на которых кабель проложен по прямой линии, максимальный угол поворота при использовании таких зажимов составляет от 10 до 20 °. Отечественные и зарубежные производители предлагают различные варианты зажимов для самонесущих самонесущих (ADSS) и 8-образных кабелей.

Хомуты ППО-6,5 / 8,0-06 или ЗП-8-1 (2)

Хомуты ППО или ЗП могут использоваться на трассах с риском падения деревьев, повреждения столбов.При падении дерева на кабель или повреждении столба кабель вытаскивается из зажима и обычно остается целым. Примеры использования зажимов PPO в сочетании с различными точками крепления.

Зажимы поддерживающие спиральные.

Спиральные зажимы используются для крепления самонесущего кабеля (ADSS) на опорах линий электропередачи, осветительных и коммуникационных опорах. Доступно множество модификаций для разной длины пролета и прочности заделки. Застежка состоит из протектора — для защиты оболочки кабеля от повреждений, силовой спирали и наперстка.

Зажим опорный SC30 / 34 или CS Универсальный зажим для подвешивания «8-образных тросов», фиксируется стальной лентой или болтом на деревянных опорах. Позволяет прокладывать кабели диаметром от 4 до 9 мм.

Отличается простой и быстрой установкой, но имеет ряд ограничений. При использовании таких зажимов важно точно подобрать диаметр кабеля; на практике были случаи проскальзывания кабеля через зажим, также важно строго соблюдать рекомендованную длину пролета.Практика использования таких хомутов показала, что лучше всего использовать их в комбинированном варианте установки (чередование анкерных и опорных хомутов).

Хомут опорный НС 10/15.

Хомуты НС 10/15 предназначены для прокладки кабеля ADSS диаметром до 20 мм, рекомендуется использовать на прямых участках трассы.

По опыту использования можно сказать, что такие хомуты хороши для небольших пролетов — до 60-70м, установка под дождем практически невозможна, так как кабель проскальзывает через ввод.

2. Прокладка оптического кабеля с помощью зажимов. Натяжные (анкерные) зажимы используются для жесткого крепления кабеля, применяются как на поворотных, ответвленных, концевых участках установки, так и по всей длине трассы.

Анкерные зажимы анкерные AN-250 (500,700,800), AC 6 (7), PA 06 (07),

Анкерные зажимы могут использоваться как с тросами «8», так и с самонесущими тросами. Зажимы для подвешивания кабелей с опорным элементом из стального троса позволяют быстро установить кабель, не снимая изоляции и не отделяя силовой элемент.Пластиковая петля на зажимном кабеле обеспечивает изоляцию держателя в случае короткого замыкания на массу. НЕ рекомендуется использовать такие зажимы при прокладке троса с элементом усиления из стальной проволоки; при длительной нагрузке зубцы клиньев начинают скользить по гладкой проволоке, что приводит к повреждению кабеля.

Зажимы спиральные натяжные.

Зажимы спиральные натяжные используются для крепления самонесущих кабелей (ADSS) на опорах ЛЭП, опорах электропередач, освещении, железнодорожных воздушных линиях.Застежка состоит из протектора, петлеобразной силовой спирали, покрытой специальным абразивом, и наперстка.

3. Прокладка оптического кабеля комбинированным методом подвеса.

Комбинированный метод подвешивания широко применяется при использовании хомутов ППО, СК30 \ 34. Суть метода заключается в чередовании опорных и натяжных (анкерных) хомутов. Таким образом можно повысить надежность линии и снизить затраты на строительство и эксплуатацию.Оптимальное соотношение — 4 опоры на один натяжной зажим.

lanset.ru

Технология монтажа провода СИП-3 на опорах ВЛ 6-10кВ.

Протяженность ВЛ 6-10-20 кВ с проводами СИП-3 с каждым годом увеличивается. Такие линии называются сокращенно ВЛЗ — что означает воздушные линии с защищенными проводами. Не путайте с ВЛИ-0,4 кВ — ВЛ с изолированными проводами, где СИП-1, ​​СИП-2, СИП-4 используются для низкого напряжения 220В-380В.

На средний класс напряжения 6-10 кВ приходится основная часть аварийных отключений.Старые ЛЭП-6-10кВ с неизолированными проводами в первую очередь подвержены влиянию таких погодных факторов, как ветер и лед. А использование самонесущих проводов с защитной изоляцией позволяет значительно улучшить характеристики их безопасности и надежности.

При использовании СИП-3 снижаются сразу несколько параметров:

  • место при размещении КРУ на подстанции

Все это очень выгодно с экономической точки зрения.

Технические характеристики и характеристики (сечение, номинальный ток, ток короткого замыкания, диаметр, масса) высоковольтный провод СИП-3:

Дополнительные данные — ток, активное, индуктивное сопротивление, падение напряжения

Качество ВЛЗ, безусловно, зависит от качества используемых проводов, но в равной степени зависит и от используемой арматуры. Используя проверенные материалы, можно построить необслуживаемую воздушную линию со сроком службы более 40 лет.

Провод СИП-3 можно монтировать как на новые опоры, так и на существующие, вместо неизолированных проводов АС-50-70-95-120. Естественно с заменой всей несущей, крепежной арматуры и утеплителя. Замена старой ВЛ-10кВ на новую с проводами СИП-3 называется реконструкцией.

По проекту обязательно проводится как реконструкция, так и новое строительство.

Чаще всего монтаж новой ВЛЗ начинается с установки анкерных опор.Еще до подъема стойки анкерной опоры, на земле, на ней закрепляется необходимая траверса.

Для предотвращения коррозии, а также в связи с тем, что линия не требует обслуживания, необходимо использовать оцинкованные траверсы. В противном случае через несколько лет вам придется заново лазить по каждой опоре и перекрашивать выцветшие траверсы для защиты от ржавчины.

Траверс немедленно заземляется. Это делается путем соединения зажима плунжера и стального стержня минимальным диаметром 10 мм (раздел 78.5 мм2) к выходу заземления в верхней части опоры.

На железобетонных опорах допускаются как сварные, так и болтовые соединения. Плашки рекомендуется использовать в первую очередь на деревянных.

На многостоечных анкерных опорах количество уклонов заземления должно быть не менее двух. В качестве таковых можно использовать элементы продольного армирования железобетонных стоек СВ-105-110.

Все металлические конструкции здесь (опора подкоса, сама траверса) заземлены сверху, через вывод заземления.Совершать отдельный спуск с помощью штанги или планки непосредственно по корпусу опоры на землю не требуется.

Желательно не наматывать изоляторы на траверсе на землю до установки опоры, чтобы избежать случайного повреждения и повреждения при установке с помощью специального оборудования. Частично оборудованный стеллаж устанавливается с помощью автокрана или крановой машины в нужной точке.

Затем монтируются одна или две стойки. Их количество зависит от схемы маршрута и определяется проектом.

Опора должна быть заглублена не менее чем на 2,3-2,5 метра. После этого монтируются промежуточные опоры.

Когда все опоры обнажены, можно приступать к установке на них изоляторов. Причем здесь можно использовать как традиционные фарфоровые изоляторы ШФ-20, так и изоляторы IF27 нового поколения со специальной пластиковой гильзой.

IF27 более удобен в установке и позволяет раскатывать провод СИП-3 без наличия монтажных роликов. Изоляторы монтируются на шпильках траверсы или на опорных крюках с помощью пластиковых заглушек КП-22.

Однако не обязательно везде использовать современные марки изоляторов. Например, на анкерных опорах для линий ВЛЗ с СИП-3 очень хорошо зарекомендовали себя старые проверенные временем стеклянные изоляторы ПС-70Е, собранные в гирлянды не менее 2 штук.

Технические характеристики изоляторов Ensto, Sicam, Niled для СИП-3:

После установки изоляторов провод раскатывается. Самый простой способ раскатать и установить — прямо в пазы штыревых изоляторов IF27.

Если используются простые изоляторы ШФ-20, то потребуются ролики качения, которые необходимо установить на траверсах промежуточных опор.

На исходной анкерной опоре закреплен приводной ролик несколько иной конструкции с бандажной лентой. Если на промежуточных траверсах нет петель или зацепов, за которые можно было бы подвесить ролик, то везде используются приспособления с бандажной лентой.

Технические характеристики и марки монтажных роликов от Ensto, Sicam, Niled, KBT:

Перед самой первой опорой на кабельной тележке или на кабельном домкрате устанавливается барабан с проводом СИП-3.



Выкатывание из барабана должно производиться таким образом, чтобы исключить контакт провода с землей и опорами опор. Для этого используется веревочная поводка. Он должен быть изготовлен из синтетической веревки диаметром не менее 6 мм.

Стандартная катушка Ensto ST204.2060-0030 позволяет легко разместить 1100 м этого кабеля.

Основные требования к канату:


  • низкая подверженность растяжению
  • УФ и влагостойкость

Если длина кабеля недостаточна, его можно сращивать с помощью специальных соединительных скоб.

Моторная лебедка ST204 закреплена на последней анкерной опоре. На него ставится барабан с канатной поводкой.

Моторная лебедка обеспечивает простоту монтажа и сокращает общее время работы в несколько раз.

Переносной прокатный станок устанавливается с помощью ленточного или цепного обвязочного устройства.

Ведущий трос сначала протягивается через монтажный ролик на концевой опоре, а затем последовательно через промежуточные опоры, протягивая его по канавкам штыревых изоляторов.

Прокатка СИП-3 непосредственно над изоляторами на промежуточных опорах возможна, если угол поворота трассы не превышает 15 градусов.

Канат, протянутый через всю анкерную секцию, соединяется с канатом с помощью монтажного чулка. Свинцовый трос просто завязывается компактным узлом прямо на петле монтажного чулка. При этом, в отличие от низковольтных проводов СИП-4, вертлюг для СИП-3 использовать не нужно.

Край чулка обматывают мотками изоленты, чтобы он не соскользнул.

Один из монтажников рации дает команду другому, управляющему моторной лебедкой, включить ее. Также он должен постоянно контролировать прохождение межпроводного соединения по всей линии. А если трос застрянет, немедленно подайте команду на остановку лебедки.

Протягивать СИП провод необходимо равномерно, без рывков, на скорости менее 5 км / ч. При катании нельзя допускать касания проволоки земли и опор опор.

Когда СИП-3 пройдет через последний силовой монтажный ролик на концевой анкерной опоре, моторная лебедка останавливается. Конец провода закрепляют в анкерном клиновом зажиме, например DN Rpi или SO255.

Технические характеристики и марки анкерных зажимов Ensto, Sicam, Niled:

Прокалывающий зажим для электрического соединения кабельной петли с проводом, установленной позже, после окончательного натяжения лески.

Слесарь на опоре снимает трос с монтажного ролика и разбирает соединительный блок с тросом.Теперь нужно вытащить и одновременно отрегулировать натяжение проволоки. Делать это следует с обязательным использованием динамометра в соответствии с монтажными таблицами. Вы можете скачать его отсюда (со страницы 13).

Методика регулировки натяжения самонесущего изолированного провода без динамометра, ориентируясь только на стрелки провеса, не совсем верна.

В этом случае ошибка может достигать значительных значений. Все будет зависеть не от инструментов, а от глаз конкретного слесаря.Здесь немалую роль будет играть человеческий фактор, что совсем не правильно.

Трос следует тянуть ручной лебедкой со стороны барабана с тросом.

Для этого от барабана наматывается проволочка, на ней закрепляется крепежная скоба лягушки, к которой, в свою очередь, крепится динамометр. И уже за него цепляется крючок ручной лебедки.

Другой крюк лебедки прикреплен к надежному якорю на земле. Вы можете использовать бампер как грузовик.

Превышение растягивающего усилия провода должно составлять не более 5% от значения, указанного в таблице подключения.

После вытягивания СИП-3 электрик на опоре закрепляет проволочный клиновой зажим.

Затем сразу же устанавливается зажим для прокалывания ответвлений с кабелем для отвода электрического потенциала провода к корпусу зажима. Это сделано для снижения уровня радиопомех, создаваемых воздушными линиями, и исключения повреждения изоляции самонесущего изолированного провода.

После этого можно перерезать провод на опоре в нужном месте, оставив необходимый запас и петлю для дальнейшего подключения или подключения с другой СИП-3, или ВЛ, КЛ 6-10кВ.

Прокатка и натяжение второй и третьей проволоки выполняется таким же образом.

Теперь нужно закрепить провода к промежуточным опорам. Для этого пластиковую втулку на изоляторе поворачивают так, чтобы прорезь двигалась и СИП-3 плотно закрывался со всех сторон.

Крепежные детали производятся спиральными узлами.

Устанавливаются по 2 штуки на каждый изолятор, с одной стороны, а другой с траверсы.

Чтобы правильно выбрать спиральную вязку, учитывайте следующие два параметра:

Размеры жгутов, соответствующие определенному сечению проволоки, большинством производителей можно определить по цветовой кодировке.

Технические данные спиральных трикотажных изделий от Ensto, Niled, Sicam, KBT:

Алюминиевые проволоки обыкновенной жилы здесь запрещается использовать такие марки как А-50, А-70! Спиральные трикотажные изделия имеют специальное полимерное покрытие, предназначенное для защиты изоляции самонесущего изолированного провода от механических повреждений.

На этом непосредственный монтаж проводов СИП-3 можно считать завершенным. Осталось разместить на опорах молниезащитные устройства, коммутационное и другое оборудование с последующим подачей напряжения от источника питания.

Маршрут для прокладки проводов СИП-3 — скачать

domikelectrica.ru

Здравствуйте, уважаемые читатели сайта. Сегодня я хочу поговорить о креплении троса к опоре при опускании в траншею. Для крепления кабеля к опоре выпускаются различные специальные приспособления, а подключение кабеля к ВЛ регламентируется рядом нормативных документов.Об этом и будет эта статья.

Для крепления кабеля к опоре выпускаются различные специальные приспособления, а подключение кабеля к ВЛ регламентируется рядом нормативных документов. Об этом и будет эта статья.

При опускании кабеля в траншею, начиная с 2 метров над землей, кабель необходимо защитить трубой. Труба должна доходить до опоры, изгибаться под углом 90 ° и на метр защищать кабель в траншее.

Здесь хотелось бы остановиться на установленных радиусах изгиба труб при прокладке в них электрических кабелей.

При гибке труб угол изгиба и радиус изгиба нормализуются. Угол изгиба металлических труб для прокладки в них электрических кабелей нормируется на 90 °, 120 ° и 135 °. Радиус изгиба напрямую зависит от сечения электрического кабеля, и, соответственно, диаметра труб для электропроводки. Радиусы изгиба указаны на рисунке.

Значит, опоры выше двух метров, и нужно подключаться к ВЛ почти в верхней части опоры, остается без защиты определенный участок кабеля. Вы можете защитить его простым металлическим уголком (см. Фото ниже, стрелка 10) с полками, подходящими по диаметру кабеля.

На рисунке ниже показан пример спуска и закрепления кабеля на концевой опоре. ВЛ на рисунке выполнена изолированными самонесущими изолированными проводами.Кстати, такая линия обозначается ВЛИ (изолированная ВЛ).

Самонесущий изолированный провод ВЛ крепится к опоре анкерным зажимом (8). Зажим анкерного натяжения прикреплен петлей к анкерному кронштейну.

class = «eliadunit»>

Кабель, спускающийся в траншею, имеет металлическую защиту и броню. Самый популярный кабель для прокладки в траншеях — кабель ВБбШв. Металлическая защита кабеля должна быть заземлена. (ПУЭ, гл.2.4) Для этого PEN-провод воздушной линии присоединяется к плоскому зажиму (4) и заземляющему проводу с помощью протыкающего зажима (7).

Все крепления к опоре производятся монтажными обжимными лентами (2). Обжимная лента стягивается специальной клипсой (фиксатором) (3).

Место разделения кабеля и снятия брони и изоляции защищено термоусадочной манжетой, «перчаткой» (6).

  • 1. Анкерный кронштейн;
  • 2. Лента монтажная опрессовочная;
  • 3.Ремешок для крепления монтажной ленты;
  • 4. Плоский зажим для подключения заземляющих проводов;
  • 4а. Провод заземления, бронированная оболочка кабеля;
  • 5. Манжета защитная термоусаживаемая, «перчатка»;
  • 6. Зажим проходной проходной с отводом. Подключает провод PEN к заземляющим проводам;
  • 7. Хомут анкерный натяжной для СИП;
  • 8. Лента кабельная бандажная; Изоляционный колпачок;
  • 9. Защитный колпачок для провода;
  • 10.Металлический уголок для защиты кабеля от трубы.

Существует много типов крепления кабеля к опоре при спуске в траншею, но принцип опускания и прикрепления кабеля к опоре я описал выше.


Эти же монтажные ленты можно использовать для крепления устройства ввода, электросчетчика и любого другого электрооборудования на опоре.

КГНВ, КГНВнг, КГНВнгд — Европан

Подробное описание

КГНВ, КГНВнг, КГНВнгд — гибкие кабели с медными жилами, изоляцией и оболочкой из ПВХ.

Область применения

Гибкие кабели КГНВ используются в основном на производственных предприятиях, в различных отраслях промышленности, для подключения мобильных и передвижных устройств и аппаратов, требующих многочисленных изгибов кабеля, а также для установки оборудования в труднодоступных местах. Не используется для прокладки фиксированных сетей.

Дополнительными преимуществами кабеля данной марки являются устойчивость к воздействию смазочных масел, бензина и дизельного топлива, а также к воздействию прямых солнечных лучей, что позволяет использовать его на открытых площадках.

Кабель самозатухающий при одиночной прокладке.

Есть модификации кабеля с оболочкой из ПВХ-компаунда пониженной горючести. Таким образом, кабель КГНВнг не распространяет горение, а КГНВнгд не распространяет горение и имеет низкий дымо- и газовыделение. Применяются в условиях, когда требуются особые меры противопожарной защиты и защиты людей, а также при укладке пучков.

Дизайн

Конструкция КГНВ, КГНВнг, КГНВнгд состоит из одного или нескольких изолированных многопроволочных медных жил 5 класса гибкости круглой формы (5 класс Национальных стандартов Украины EN 60228).Количество жил от 1 до 5. Каждая жила покрыта слоем ПВХ-компаунда. Изоляция и оболочка изготовлены из ПВХ разного состава. Изоляционный состав обладает высокими электрическими свойствами, а материал оболочки устойчив к внешним воздействиям. Изолированные жилы скручены в жилу с правильной скруткой, что обеспечивает повышенную гибкость кабеля. Оболочка изготовлена ​​из специального ПВХ-компаунда, устойчивого к солнечному излучению, влаге, смазочным маслам, дизельному топливу и перепадам температур.Более подробную информацию о конструкции и технических характеристиках кабеля Вы можете получить у специалистов ООО «ЕВРОПАН».

Эксплуатация

Кабели

предназначены для подключения подвижных механизмов к электрическим сетям при температуре окружающей среды от -40 ° С до + 50 ° С. Монтаж без предварительного нагрева допускается при температуре не ниже -15 ° С.

Радиус изгиба при монтаже и эксплуатации не менее 8 диаметров кабеля. Длительно допустимая температура нагрева жилы + 70 ° С.

Растягивающие усилия на кабеле должны быть не более 19,6 Н (2,0 кгс) на 1 мм 2 общего сечения всех жил.

Кабели с номинальным сечением основных жил до 4 мм 2 включительно и числом жил от 2 до 5 включительно должны быть устойчивы к многократным перегибам через систему роликов под токовой нагрузкой и выдерживать не менее 30 000 циклы гибки.

Кабели с номинальным сечением основных жил до 4 мм 2 включительно (одножильные) и кабели с номинальным сечением основных жил до 6 мм.0 мм 2 и более должны быть устойчивы к множественным изгибам под углом ± π / 2 рад при номинальной растягивающей силе 49 Н (5,0 кгс).

Срок службы КГНВ не менее 4 лет, но не ограничивается этим и зависит от технического состояния кабеля. Гарантийный срок эксплуатации — 6 месяцев со дня ввода кабеля в эксплуатацию, но не позднее 12 месяцев со дня изготовления.

На сайте ООО «ЕВРОПАН» вы можете выбрать и купить гибкий кабель КГНВ по самой выгодной цене с доставкой прямо на место установки в любой регион Украины.Вся наша продукция сертифицирована, изготовлена ​​с использованием новейших технологий и современного оборудования и соответствует высоким мировым стандартам качества. Приобретая электромонтажную продукцию у нас, Вы можете быть уверены в ее сохранности и выгодных условиях покупки. А наши менеджеры проконсультируют вас по любым вопросам, связанным с заказом.

Подробнее

Сокращения для обозначения жил кабельно-проводниковой продукции ОЖ, МН, ОК, ОС, МС, Н, ПЭ по типу исполнения при маркировке кабеля.Сокращения для обозначения жил кабельно-проводниковой продукции ОЖ, МН, ОК, ОС, МС, Н, ПЭ по типу исполнения при маркировке кабины

Единая буквенно-цифровая система обозначения кабельной продукции не создана. Присутствует гостевое техническое обозначение материалов, из которых состоят элементы изделий, а также их конструктивные особенности.

Кабельная продукция, выпускаемая по ГОСТу, имеет государственные правила маркировки. Продукция, изготовленная в соответствии с ведомственными и отраслевыми спецификациями и стандартами, может иметь отличную маркировку.Тем не менее, он обязательно соответствует общепринятой схеме.

Марка кабеля — это буквенно-цифровое обозначение материалов, из которых состоят элементы продукта, и их конструктивных особенностей. Буквами обозначены материалы токопроводящих жил, изоляции, конструктивных элементов кабеля и защитных кожухов или оболочек.

Все буквенные обозначения начинаются от ядра (от центра конструкции до внешней оболочки).

Первая буква марки кабеля.Если первая буква А, то это означает, что токопроводящая жила сделана из алюминия. Если буква А отсутствует, значит, материал токопроводящей жилы — медь. Например, ВВГНГ-LS — это медный кабель, а АВВГНГ-LS — алюминиевый кабель. Группа медных кабелей включает всю линейку кабельной продукции с медной токопроводящей жилой. Медный проводящий сердечник имеет большую электрическую проводимость, чем алюминий, что придает ему лучшие рабочие характеристики. Поскольку медный кабель намного тяжелее алюминия, его использование ограничивается передачей и распределением электроэнергии только в стационарных установках.По цене медный кабель намного дороже алюминиевого. Медный кабель — самый распространенный вид кабеля в строительстве, металлургии, нефтегазовой и промышленной отраслях.

Второе письмо. Обозначает изоляционный материал. Подробнее об изоляции кабелей и проводов читайте здесь и здесь.

Третья буква — материал корпуса. О защитных оболочках кабелей и проводов можно узнать здесь.

Цифры обозначают рабочее напряжение (0,66 кВ, 1 кВ, 6 кВ и т. Д.), площадь сечения жил, их количество, а также конструктивные особенности некоторых изделий.

А — в начале обозначения — жилы алюминиевые, в середине обозначения — оболочка алюминиевая

AC — Алюминиевый сердечник, пропитанная маслом бумажная изоляция и свинцовая оболочка

AA — Алюминиевый сердечник, пропитанная маслом бумажная изоляция и алюминиевая оболочка (например, AABl, AAB2l, AAB2LSHV-10)

Б — в начале обозначения — бортовые авиационные провода, в середине обозначения — Броня из двух стальных лент с антикоррозийным (джутовая оплетка, пропитанная битумом) защитным покрытием

Бн — То же, но с негорючей защитной крышкой (не поддерживающей горение)

ББ — Броневая лента без подушки (например, ВББШв, КВББШв, ВББШнг, КВБШС)

л (2л) — В подушке под броню слой (два слоя) пластиковых лент

Б — изоляция жил, оболочки, оболочки поливинилхлоридная

D — в начале обозначения — кабель предназначен для горных выработок, в конце обозначения — отсутствие защитного покрытия над броней или оболочкой (голые)

d — ленты водоблокирующие для герметизации металлического экрана (в конце обозначения)

2г — лента алюминиево-полимерная поверх герметичного экрана

ZK — поясной кабель

3 звезды (звездочка)

К — броня из стальной оцинкованной круглой проволоки, поверх которой нанесена защитная оболочка.Если в начале обозначения — кабель контрольный, кроме КГ — кабель гибкий

МК — магистральный кабель

нг — кабельные изделия, не распространяющие горение при групповом монтаже

ng-LS — кабельная продукция, не распространяющая горение при групповой прокладке, с пониженным дымо- и газовыделением

нг-HF — кабельная продукция, не распространяющая горение при групповой прокладке и не выделяющая агрессивные газообразные продукты при горении и тле

нг-FRLS — огнестойкие кабельные изделия, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением

ng-FRHF — огнестойкие кабельные изделия, не распространяющие горение при групповом монтаже и не выделяющие агрессивные газообразные продукты при горении и тле

ng-LSLTx — кабельная продукция, не распространяющая горение при групповой прокладке, с пониженным дымо- и газовыделением и с низкой токсичностью продуктов сгорания

ng-HFLTx — кабельные изделия, не распространяющие горение при групповой прокладке, не выделяющие агрессивные газообразные продукты при горении и распаде, с малой токсичностью продуктов горения

HP — Резиновая изоляция и негорючие резиновые оболочки

O — Отдельные металлические кожухи поверх каждой фазы

П — полиэтиленовая изоляция жил, оболочки, оболочки; также может означать броню из плоской проволоки (например,грамм. КВПБШв)

Ps — Изоляция или оболочка из самозатухающего полиэтилена (не поддерживающего горение)

Pv — Изоляция из сшитого (вулканизированного) полиэтилена

П — резиновая изоляция жилы, оболочка, крышка

П (в начале) — радиочастота

C — спиральная прокладка сердечника

Т — повышенная теплостойкость

Т (в начале) — телефон

C — Бумажная изоляция, пропитанная недренирующим составом, содержащим церезин (например, CASBL)

Ш — в начале обозначения — шнур (вид провода), в середине обозначения кабеля — защитная оболочка в виде шланга, а стоящая рядом маленькая буква указывает на материал этого шланга — Шв (Шп) — Защитный чехол в виде экструдированного шланга (оболочки) из поливинилхлорида (полиэтилена)

E — в начале обозначения — кабель силовой для особо шахтных условий, в середине или в конце обозначения — кабель экранированный

Y — в зависимости от марки кабеля может означать: кабель управления; кабель в утолщенной (герметичной) оболочке; для кабелей с бумажной изоляцией, произведенных после 01.04.1985.(улучшено), редукция применялась до 1997 г. — сейчас не используется.

ОЖ — жила однопроволочная (монолитная)

МН — многопроволочная жила

Согласно ГОСТ Р 53769-2010, марка кабеля после числового значения номинального сечения добавляются индексы, характеризующие конструкцию токопроводящих жил (подробнее можно прочитать здесь):

ok — однопроволочный круглый

мк — многопроволочный круглый

os — однопроводной сектор

мс — многопроволочный сектор (сегмент)

Маркировка проводов и шнуров может также содержать буквы, характеризующие другие конструктивные элементы или назначение: О — оплетка, П — плоская, Г — гибкая и т. Д.

В связи с тем, что существует большое разнообразие типов кабельной продукции и они производятся как в соответствии с национальными, ведомственными и отраслевыми спецификациями и стандартами, мы можем дать только приблизительную блок-схему буквенно-цифрового обозначения кабельной продукции.

Расшифровка сокращений, используемых для обозначения силовых кабелей:

A — (первая буква) алюминиевый сердечник, при его отсутствии — медный сердечник по умолчанию (ASBL; AABL; AVVG).

AC — Алюминиевый сердечник и свинцовая оболочка (AC; AABl).

AA — Алюминиевый сердечник и алюминиевая оболочка (AAShv; AABl).

Б — Броня из двух стальных лент с антикоррозийным защитным покрытием (АВББШВ; ВББШВ).

Бн — То же, но с негорючей защитной крышкой (не поддерживающей горение).

б — Без подушки (АВББШВ; ВББШВ).

Б — (первая (при отсутствии А) буква) ПВХ изоляция (ВВГ; ВБбШв).

Б — (вторая (при отсутствии А) буква) оболочка ПВХ (ВВГ; ВВГнгд).

D — В начале обозначения — кабель предназначен для горных выработок, в конце обозначения — отсутствие защитного кожуха над броней или оболочкой («голый») (MG).

d — Ленты водоблокирующие для герметизации металлического экрана (в конце обозначения).

2г — Алюмополимерная лента поверх герметичного экрана.

Шв — Защитный чехол в виде прессованного шланга (оболочки) из поливинилхлорида (АВББШВ; ВББШВ).

Шп — Защитный чехол в виде обжатого шланга (оболочки) из полиэтилена.

Шпс — Защитный чехол от экструдированного рукава из самозатухающего полиэтилена.

К — Броня из стальной оцинкованной круглой проволоки, поверх которой нанесен защитный кожух. Если он стоит в начале обозначения, контрольный кабель (КВВГ; КВББШВ).

C — Свинцовая оболочка.

O — Отдельные оболочки наверху каждой фазы.

П — Резиновая изоляция.

HP — Резиновая изоляция и негорючая резиновая оболочка.

P — Изоляция или оболочка из термопластичного полиэтилена.

Ps — Изоляция или оболочка из самозатухающего полиэтилена (не поддерживающего горение).

Pv — Изоляция из вулканизированного полиэтилена.

BBG — Броневая профильная полоса.

нг — Не поддерживающий горение (ВВГнг; СИП-5нг).

LS — Low Smoke — низкий уровень дыма и газовыделения (АВВГНГ-LS-HF; ВВГНГ-LS-HF).

КГ — Гибкий кабель (КГ).

Кабель с БПИ — бумажной пропитанной изоляцией:

A — (первая буква) алюминиевый сердечник, при его отсутствии — медный сердечник по умолчанию.Если в середине обозначения после символа материала сердечника, то оболочка алюминиевая.

Б — Броня из плоских стальных полос (после обозначения материала ножен).

AB — Алюминиевая броня (AABL).

SB — (первая или вторая (после A) буква) свинцовая броня (ASBL).

C — Свинец из материала корпуса.

A — Жила с отдельными выводами.

П — Броня из плоской стальной оцинкованной проволоки.

К — Броня из стальной оцинкованной круглой проволоки.

Б — Бумажная изоляция с обедненной пропиткой. Ставится в конце обозначения через тире.

б — Без подушки.

л — В составе подушки 1 дополнительная лавсановая лента.

2л — В составе подушки дополнительная двойная лавсановая лента.

n — Негорючее внешнее покрытие. Ставится после символа доспехов.

Шв — Наружная крышка в виде экструдированного шланга (оболочки) из поливинилхлорида.

Шп — Наружная оболочка в виде прессованного шланга (оболочки) из полиэтилена.

Швпг — Наружная оболочка экструдированного рукава из поливинилхлорида пониженной горючести.

(ож) — Кабели с однопроволочными жилами. Ставим в конце обозначения.

У — Бумажная изоляция с повышенной температурой нагрева. Ставим в конце обозначения.

C — Бумажная изоляция, пропитанная дренажным составом. Ставим перед обозначениями.

Кабель управления:

A — (первая буква) алюминиевый сердечник, при его отсутствии — медный сердечник по умолчанию.

Б — (вторая (при отсутствии А) буква) ПВХ изоляция.

Б — (третья (при отсутствии А) буква) оболочка ПВХ.

П — Полиэтиленовая изоляция.

Ps — Утеплитель из самозатухающего полиэтилена.

G — Отсутствие защитного кожуха («голый»).

П — Резиновая изоляция.

К — (первая или вторая (после А) буква) — кабель управления (КВВГ, КВББШВ).

Кроме КГ — кабель гибкий.

F — ПТФЭ изоляция.

E — В начале обозначения — силовой кабель для особо шахтных условий, в середине или в конце обозначения — экранированный кабель.

Воздушный провод:

A — Алюминиевый неизолированный провод (A).

АС — Алюминий-Сталь (чаще используется слово «сталь-алюминий») неизолированный провод (АС).

СИП — Самонесущий изолированный провод (СИП-4; СИП-5).

СИПнг — Самонесущий изолированный провод, не поддерживающий горение (СИП-5нг).

Монтажные провода:

М — Монтажный провод (ставится в начале обозначения).

G — жила многопроволочная (отсутствие буквы говорит о том, что жила однопроволочная).

Вт — Утеплитель из полиамидного шелка.

C — Пленочная изоляция.

B — Изоляция из поливинилхлорида.

К — Капроновая изоляция.

L — Лакированная.

C — Намотка и оплетка из стекловолокна.

D — Двойная тесьма.

O — Тесьма из полиамидного шелка.

E — экранированный.

ME — Эмалированный.

Расшифровка некоторых специальных сокращений:

КСПВ — кабели для систем передачи данных в виниловой оболочке.

КПСВВ — Кабели пожарной сигнализации с виниловой изоляцией, винил.

КПСВЭВ — Кабели пожарной сигнализации, с виниловой изоляцией, с экраном, в виниловой оболочке.

ПНСВ — Нагревательная проволока, стальная сердцевина, виниловая оболочка.

ПВ-1, ПВ-3 — Провод с виниловой изоляцией.1, 3 — класс гибкости сердечника (ПВ-1; ПВ-3).

ПВС — Провод в соединителе виниловой оболочки (ПВС).

ШВВП — Шнур с виниловой изоляцией, в виниловой оболочке, плоский (ШВВП).

ПУНП — Универсальный плоский провод.

ПУГНП — Проволока универсальная плоская гибкая.

Значение сокращений марок кабеля и провода иностранного производства:

Кабель питания:

N — означает, что кабель изготовлен в соответствии с немецким стандартом VDE (Verband Deutscher Elektrotechniker — Союз инженеров-электриков Германии).

Y — Материал для изготовления ПВХ изоляции (YnKY).

H — Указывает на отсутствие в ПВХ-изоляции галогенов (вредных органических соединений) (N2XH).

M — указывает назначение кабеля — монтаж.

C — Наличие медного экрана.

RG — Наличие брони.

FROR — кабель итальянского производства, имеет специальные обозначения по итальянскому стандарту CEI UNEL 35011:

F — corda flessibile — гибкий сердечник.

R — поливинилхлорудо — ПВХ — изоляция ПВХ

O — anime riunite per cavo rotondo — круглый, а не плоский кабель.

R — поливинилхлорудо — ПВХ — оболочка из ПВХ.

Кабель управления:

Y — ПВХ изоляция (YnKY).

SL — Кабель управления.

Li — многожильный провод согласно немецкому стандарту VDE (см. Выше).

Безгалогенный огнестойкий кабель:

HX — Изоляция из сшитого полиэтилена.

C — Медный экран.

FE 180 — Целостность изоляции при использовании кабеля без системы крепления в случае пожара сохраняется в течение 180 минут (FLAME-X 950 (N) HXH FE180 / E30).

E 90 — Работоспособность кабеля в случае пожара при установке вместе с системой крепления сохраняется в течение 90 минут (FLAME-X 950 (N) HXH FE180 / E90).

Монтажные провода:

H — Гармонизированный провод (допуск HAR).

N — Соответствие национальному стандарту.

05 — Номинальное напряжение 300/500 В.

07 — Номинальное напряжение 450/750 В.

В — ПВХ изоляция.

K — Гибкий сердечник для стационарной установки.

Кабели с изоляцией из сшитого полиэтилена:

N — Изготовлено в соответствии с немецким стандартом VDE (см. Выше).

Y — ПВХ изоляция (YnKY).

2Y — Полиэтиленовая изоляция.

2X — Изоляция из сшитого полиэтилена.

S — Медный экран.

(F) — Продольное уплотнение.

(FL) — Продольное и поперечное уплотнение.

E — Трехжильный кабель.

R — Броня из стальной круглой проволоки.

Кабель представляет собой сложное электротехническое изделие с большим количеством элементов (токопроводящие жилы, изоляция, оболочка, экраны, наполнители, защитные покрытия, оболочки и т. Д.). Обдумайте их цель.

Проводники

Токопроводящие жилы — это основной конструктивный элемент силового кабеля, предназначенный для прохождения электрического тока. Кабели имеют основную и вспомогательную жилы.К основным, т.е. предназначенным для выполнения основной функции кабельного изделия, относятся фазные токопроводящие жилы и нулевые жилы, а к вспомогательным жилам — заземляющие жилы.

Фазовые сердечники используются для передачи электрической энергии от источника к электрическому приемнику.

Нулевые жилы — предназначены для подключения к нейтрали источника и пропускания разности фазных токов при неравномерной фазной нагрузке. Нулевые жилы выполняют функцию нулевого рабочего проводника (Н).

Заземляющие жилы — предназначены для соединения металлических частей электрического устройства, не находящихся под рабочим напряжением, к которому подключен кабель, с контуром защитного заземления с целью повышения уровня электробезопасности.Заземляющие проводники служат нейтральным защитным проводом (PE).

Нулевые проводники и заземлители могут быть выполнены с меньшим сечением, чем фазные.

Таблица — Номинальные сечения многожильных кабелей с пластиковой изоляцией (ГОСТ 31996-2012).

Токопроводящие жилы силовых кабелей обычно изготавливают из алюминия или меди, однопроволочные или многопроволочные, по ГОСТ 22483-2012. По форме поперечного сечения жилы бывают круглыми или фасонными (обычно секторные или сегментные, бывают и прямоугольные).

Рисунок. Сечение жил кабеля: а — круглое сечение; б — сегментный разрез; in — секторный раздел.

Для кабелей с бумажной (ГОСТ 18410-73) и пластиковой (ГОСТ 31996-2012, ГОСТ 16442-80) изоляцией используется круглая форма жил для одножильных кабелей всех сечений, для многожильных кабелей с сечение до 16 мм 2 включительно, а также для многожильных кабелей всех сечений, имеющих отдельные оболочки. Токопроводящие жилы многожильных кабелей с зонной бумажной или пластиковой изоляцией сечением 25 мм 2 и более выполняются секторной или сегментной формы.

Кабели с резиновой изоляцией производятся только с жилами круглой формы (ГОСТ 433-73).

Таблица — Объем различных форм токопроводящих жил силовых кабелей до 1 кВ
Изоляция кабеля Тип сердечника Номинальное сечение, мм 2
круглая форма фасонный
медь алюминий медь алюминий
бумага однопроводной 6-50 6-240 25-50 25–240
многопроволочный 25-800 70-800 25-400 70-240
пластик однопроводной 1,5-50 2,5-300 — 25-400
многопроволочный 16–1000 25–1000 25-400
резина однопроводной 1-50 2,5-240 —
многопроволочный 16–240 70-400 —

Многие важные характеристики зависят от материала и конструкции жил кабеля.Жилы медных проводящих кабелей имеют меньшее электрическое сопротивление, чем алюминиевые, поэтому потери мощности в таких кабелях (с тем же сечением и величиной тока) будут меньше, а пропускная способность по току выше (с тем же сечением). Кроме того, медные проводники обладают лучшими механическими свойствами по сравнению с алюминием, что можно сказать о многопроволочных проводниках по сравнению с однопроволочными. Такие жилы (медные и многопроволочные) лучше воспринимают изгибающие и растягивающие силы, действующие на кабель при эксплуатации.Однако кабель с медными жилами дороже и имеет большую массу, чем кабель с алюминиевыми жилами.

Таблица — Сравнение характеристик силовых кабелей с медными и алюминиевыми жилами *

* — характеристики кабеля взяты из каталога ЗАО «Завод Южкабель»;

** — цены приблизительны по данным онлайн-источников за 2016 год.

ГОСТ Р 53769-2010 переведен на межгосударственный стандарт ГОСТ 31996-2012.

«Кабели силовые с пластиковой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ. Общие технические условия ».

Стандартная информация

1. РАЗРАБОТАН Открытое акционерное общество «Всероссийский научно-исследовательский проектно-технологический институт кабельной промышленности» (ОАО «ВНИИКП»)

2. ВВЕДЕНИЕ Технический комитет по стандартизации ТК 46 «Кабельная продукция»

3. УТВЕРЖДЕНО И ВНЕДРЕННО Приказ Федерального агентства по техническому регулированию и метрологии от 9 февраля 2010 г.9-я

4. Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта IEC 60502-1: 2004 «Кабели силовые с экструдированной изоляцией и арматура к ним на номинальное напряжение от 1 до 30 кВ включительно. Часть 1. Кабели на номинальное напряжение 1 и 3 кВ »

5. В настоящем стандарте используются изобретения, защищенные патентами и свидетельствами Российской Федерации на полезную модель:

  • Патент на полезную модель № 68761 от 3 июля 2007 г., «Силовой кабель»;
    • Патент на полезную модель №
  • 42349 от 20.05.2004 «Кабель силовой»;
    • Патент на полезную модель №
  • № 40527 от 20.05.2004 «Кабель силовой»;
    • Патент на полезную модель №
  • от 25.09.2003 № 35469 «Кабель силовой для работы в химически активных и взрывоопасных зонах». Патентообладатель — Открытое акционерное общество «Всероссийский научно-исследовательский проектно-технологический институт кабельной промышленности»;
  • Свидетельство на полезную модель № 30027 от 21.01.2003 «Кабель силовой»;
  • Свидетельство на полезную модель № 30026 от 21.01.2003 «Кабель силовой».Собственники — Закрытое акционерное общество «Москабельмет», Открытое акционерное общество «Всероссийский научно-исследовательский проектно-технологический институт кабельной промышленности»;
  • Свидетельство на полезную модель № 20407 от 14.06.2001 «Кабель силовой». Владелец — Открытое акционерное общество «Всероссийский научно-исследовательский проектно-технологический институт кабельной промышленности»

6. Введено впервые Информация о поправках к настоящему стандарту публикуется в ежегодно публикуемом информационном указателе «Национальные стандарты», а текст изменений и дополнений публикуется в ежемесячно публикуемых информационных знаках «Национальные стандарты».В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно публикуемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомления и тексты также размещаются в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

.

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г.184-ФЗ «О техническом регулировании» и правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0 — 2004 «Стандартизация в Российской Федерации. Ключевые моменты

Стандартная информация

1 Разработано Открытым акционерным обществом «Всероссийский научно-исследовательский проектно-технологический институт кабельной промышленности» (ОАО «ВНИИКП»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 46 «Кабельная продукция»

3 УТВЕРЖДЕН И ВНЕСЕН ПРИКАЗОМ ФЕДЕРАЛЬНОГО АГЕНТСТВА ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

4 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта IEC 60502-1: 2004 «Силовые кабели с экструдированной изоляцией и арматура к ним на номинальное напряжение от 1 до 30 кВ включительно.Часть 1. Кабели на номинальное напряжение 1 и 3 кВ »

5 Настоящий стандарт реализует положения статьи 17 Федерального закона от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании»

.

7 В настоящем стандарте используются изобретения, защищенные патентами и свидетельствами Российской Федерации на полезную модель:

  • Патент на полезную модель № 68762 от 3 июля 2007 г., Силовой кабель;
    • Патент на полезную модель
  • № 68761 от 3 июля 2007 г., «Силовой кабель»;
    • Патент на полезную модель №
  • 42349 от 20.05.2004 «Кабель силовой»;
    • Патент на полезную модель №
  • № 40527 от 20.05.2004 «Кабель силовой»;
    • Патент на полезную модель №
  • от 25.09.2003 № 35469 «Кабель силовой для работы в химически активных и взрывоопасных зонах». Патентообладатель — Открытое акционерное общество «Всероссийский научно-исследовательский проектно-технологический институт кабельной промышленности»;
  • Свидетельство на полезную модель № 30027 от 21.01.2003 «Кабель силовой»;
  • Свидетельство на полезную модель № 30026 от 21.01.2003 «Кабель силовой».Собственники — Закрытое акционерное общество «Москабельмет», Открытое акционерное общество «Всероссийский научно-исследовательский проектно-технологический институт кабельной промышленности»;
  • Свидетельство на полезную модель № 20407 от 14.06.2001 «Кабель силовой». Владелец — Открытое акционерное общество «Всероссийский научно-исследовательский проектно-технологический институт кабельной промышленности»

В настоящее время существует огромный ассортимент проводов и кабельной продукции с отличными характеристиками от самых разных производителей.Сегодня в магазинах можно приобрести кабельно-проводниковую продукцию с разной конструкцией жил и разными изоляционными покрытиями.

Для устройства современной электрики в жилых помещениях чаще всего применяется кабель ВВГ, плоский, с медными жилами, который соответствует утвержденным государственным стандартам качества кабельной продукции.

В основном используются стандартные сечения проводов: 1,5 мм², 2,5 мм², 4 мм² и 6 мм². Для ввода в квартиру используются проводники сечением 10 мм².

Расшифровка маркировки кабеля ВВГ.

Попробуем разобраться, что означает маркировка «ВВГ», на какие характеристики она указывает. (Эту ликбез подготовил наш электрик в Сергиевом Посаде, за что ему огромное спасибо).

Материал, используемый для токопроводящей жилы, обозначается буквой «A» в начале маркировки, если это алюминий, и остается немаркированным, если это медь.

Материал, из которого изготовлена ​​изоляционная оболочка токопроводящих жил, следующий:

  • «Б» — поливинилхлорид;
  • «П» — полимерная изоляция;
  • «Пв» полиэтилен.

Изоляция проводов стандартно имеет цветовую маркировку. Ноль синий, заземление желто-зеленое, оставшийся провод фазный.


Тип оболочки кабеля обозначается буквами:

  • «Б» — поливинилхлорид;
  • «Шв» — с защитным шлангом;
  • «Шп» — с защитным шлангом из полиэтилена;
  • «P» — полимерный наружный слой.

Наличие брони отмечается отдельно:

  • «Б» — бронированный;
  • «G» — голый.

В конце разметки указывается форма:

  • без обозначения — обыкновенный круглый;
  • «П» плоский.

Исходя из вышеизложенного, маркировку ВВГ можно расшифровать так: кабель медный, с изоляцией из поливинилхлорида, с внешней оболочкой из поливинилхлорида, голый (без брони), круглый.

Кабель ВВГ и пожарная безопасность.

Кабели

ВВГ также имеют разные знаки пожарной безопасности в зависимости от типа винилового изоляционного покрытия:

  • без обозначения — при разовой установке не распространяет горение, при необходимости прокладки рядом нескольких кабелей с такими характеристиками необходимо использовать дополнительную защиту от горения, например, гофрированную трубу;
  • «Нг» — не поддерживает горение, в том числе с групповым;
  • «Ng-ls» (Low Smoke) — не поддерживает горение, кроме того, имеет пониженное дымо- и газовыделение;
  • «Ng-frls» (Fire Resistance Low Smoke) — огнестойкий, не поддерживает и не распространяет горение при групповой установке, при этом выделение газа и дыма снижено.

ГОСТ или ТУ, а может ВВГ поддельный?

ГОСТ 31996-2012 введен приказом Росстандарта № 1414 от 29.11.2012 в соответствии с решениями Межгосударственного совета по стандартизации, метрологии и сертификации стран-участниц СНГ и Таможенного союза и действует с 01.01.2014.

Стандарт подготовлен методом оболочки на основе национального стандарта ГОСТ Р 53769-2010 «Кабели силовые с пластиковой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ. Общие технические условия », которые в связи с этим были отменены с 01.01.2014. То есть это ОТУ (общие технические условия).

На основании ГОСТ 31996-2012 от всех производителей требуется разработать ТУ (ТУ), согласовать с НИИКП, получить разрешение, сертификат на изготовление продукции и только потом выпускать кабель. . То есть вся кабельная продукция изготавливается на основании утвержденных технических условий, а кабель маркируется ГОСТом (ОТУ).

Следовательно, маркировки ГОСТ на кабель быть не может. Это один из способов отличить подделку. Исключение составляет кабельная продукция, выпускаемая только по заказу Минобороны РФ. В этом случае ГОСТ 16442-80 остается в силе, поскольку к этому стандарту есть военное дополнение — ГОСТ ВД 16442-80.


Как отличить поддельный кабель ВВГ?

Итак, у кабеля много разных характеристик. Самыми важными для нас будут:

  • материал, из которого изготовлен сам проводник;
  • материал, из которого сделана изоляция;
  • площадь поперечного сечения проволоки, то есть ее толщина.

Кабель может не соответствовать стандартам по составу проводящего металла. Например, будет занижено количество меди, добавлено что-то еще для компенсации массы, и хорошо, если это будет алюминий. Трудно угнаться за фантазией недобросовестных производителей. Поэтому при выборе кабеля не стоит рассматривать самый дешевый вариант, но и дорогая цена не защитит вас от подделки. Вы должны выбирать кабельную продукцию проверенных брендов производителей, которым вы можете доверять.

Ковка кабеля ВВГ опасна, если используется дешевый плетеный материал. Например, заявлено, что оболочка сделана из поливинилхлорида, который не поддерживает горение. Но на самом деле характеристики тесьмы не будут соответствовать стандартам качества, скорлупа будет гореть как спички, выделяя ядовитый дым. С точки зрения пожарной безопасности нужно тщательно выбирать кабель.

Что ж, хит сезона: так называемые усеченные. Недобросовестные производители нещадно уменьшают толщину проволоки, иногда даже вдвое.В результате, например, провода, идущие к розеточным группам с площадью сечения 2,5 мм², на самом деле имеют сечение меньше 1,5 мм². Мы наблюдали такую ​​фальшивку, когда нас пригласили диагностировать новую электрику в Щелково в новостройке. Это меньше допустимого для токопроводящих проводов, предназначенных для освещения, то есть лампочек. Как только по такому кабелю пройдет нагрузка от обогревателей, стиральной машины или другой мощной техники, он сгорит.Вы понимаете, какие могут быть последствия.

Какой кабель нужен для деревянного дома. Технология траншейного кабеля. Параллельный кабельный органайзер

Замена или прокладка новой проводки в квартире или частном доме — занятие очень и очень трудоемкое. Поскольку было решено модернизировать электрическую сеть, нам придется столкнуться с такой работой, как прокладка кабеля. В зависимости от места расположения проводки, условий помещения и индивидуальных предпочтений производить ее нужно разными способами.Какие способы укладки описаны в этой статье.

Прокладка кабеля в гофре — один из наиболее распространенных способов.

Гофра используется для укладки кабеля на пол, стену или потолок. При этом проводка может быть как скрытой, так и открытой.

Гофра — это гофрированная труба из поливинилхлорида или металла. Внутри проложен металлический провод, с помощью которого можно протянуть кабель в трубу. В последнее время гофру из поливинилхлорида все чаще используют для прокладки электрических кабелей и проводов внутри помещений.Это связано с тем, что их вес и цена немного меньше металлических.

Гофрированные трубы могут применяться в жилых, технических, административных и производственных помещениях. Материал гофры служит дополнительным изолятором для кабеля и обладает способностью самозатухать, что значительно снижает вероятность самовозгорания из-за короткого замыкания.

Гофра подходит для разных типов кабеля разного диаметра, так как выпускается в нескольких вариантах сечений: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм и 63 мм.Через него можно протянуть, как силовые кабели, так и связанные с информационными сетями.

Важно! Гофру ПВХ можно использовать только для прокладки кабеля внутри помещений. Материал, из которого он изготовлен, чувствителен к ультрафиолетовому солнечному излучению, перепадам температур и повышенной влажности. Хотя для прокладки на открытых пространствах есть отдельный класс гофры.

Работы по кабелю в гофре удобнее производить вдвоем. Для начала нужно вытянуть из трубы кусок проволоки.Затем проделайте отверстие в обмотке кабеля и проденьте через него провод, аккуратно скрутите. Желательно выровнять гофрированную трубу, один человек должен держать гофру за дальний конец, а второй тянуть кабель, вытягивая стальную проволоку из гофры. Когда кабель полностью натянут, мы плотно соединяем его гофрированной лентой, чтобы конструкция не двигалась.

Гофру удобно крепить к стене с помощью зажимов — скоб, диаметр которых можно подбирать под сечение трубы.Этот метод часто используется для прокладки кабелей в подвесных потолках и перегородках из гипсокартона. Если вы укладываете гофру на пол под бетонную стяжку, нужно покупать специальную — армированную, способную выдерживать нагрузки.

Прокладка кабеля в траншее удобна и практична, но не всегда возможна

На дачных участках и в загородных домах протяжка силового кабеля между зданиями и для наружного освещения возможна по воздуху и под землей.Воздушный режим целесообразен, если расстояние между объектами небольшое. Подземный способ подходит для прокладки кабеля на большие расстояния или оборудования наружного освещения. Этот способ более эстетичен, так как над головой нет висящих гирлянд, но имеет ряд ограничений:

  • Прокладка кабеля в траншее запрещена при высоком уровне грунтовых вод. Например, в заболоченных местах он может достигать 1 м и выше.
  • В почве содержится большое количество веществ, которые могут повредить или сломать оболочку кабеля.
  • Блуждающие токи в земле очень негативно влияют на электропроводку.
  • Почвенная структура слишком подвижна.
  • В местах, где слишком часто будет происходить пробой заземления, также нежелательно прокладывать кабель.

Если на вашем участке противопоказаний не выявлено, можно приступать к прокладке кабеля. Для начала нужно составить сюжет участка. Кабель должен располагаться не ближе 1 м от деревьев, объездных автостоянок, площадок для установки шенизатора и других мест повышенной нагрузки на грунт.

Дальнейшая последовательность действий по прокладке кабеля в траншее выглядит так:

1. Выкапываем траншею по ранее выполненной разметке. Минимально допустимая глубина — 0,7 м. Но для большего удобства лучше сделать 0,8 — 0,9 м.

2. Из траншеи удаляем всевозможные материалы и вещества, которые могут повредить оболочку кабеля: стекло, камни, железо, проволока и т.д.

3. На дно насыпают песок слоем 10 см.

4. Закупаем кабель:

  • Для малой мощности и сечения — кабель ВВГ;
  • Для средней и большой мощности — кабель АВББШв, армированный стальными оцинкованными лентами и не распространяющий горение.
  • Для средней и большой мощности — кабель Вббшв — медный бронированный кабель (дороже).

5. Проверяем и убеждаемся в отсутствии замыканий проводников между собой и с броней с помощью мегомметра.

Важно! Обязательно снимите заряд с кабеля после проверки мегомметром. Для этого соединяем жилы и броню между собой и замыкаем все это на землю. При этом мы принимаем меры предосторожности: стоим на резиновом коврике, в резиновых сапогах и перчатках, в присутствии партнера.

6. Защитите кабель. Для этого можно использовать разные материалы: гофрированные пластиковые трубы, металлическую гофру или металлические двустенные трубы. Выбор зависит от бюджета и предпочтений. Протяните кабель через защитный материал. Если вы решили использовать гофру из ПВХ, мы дополнительно защищаем корпуса с точками контакта с крупными твердыми предметами и другими предметами, которые могут повредить кабель. Корпус можно сделать из асбоцементной трубы, распилив ее пополам и одев обе половинки.

7. Уложите кабель на дно траншеи. Делаем это не по тугой, а волнообразно, чтобы трос лежал свободно.

Важно! Желательно составить план — схему расположения кабеля на участке, чтобы в дальнейшем не повредить его.

8. Засыпаем песком — 10 см.

9. Верхний слой — 15 см. Слегка утрамбовывать.

10. Оберните сигнальную ленту поверх кабеля.

11. Засыпаем полностью, сделав небольшую горку.Снова проверьте наличие короткого замыкания. Если все в порядке, можно пользоваться.

Когда нужны трубы


Прокладка кабеля в трубе показана с высоким уровнем пожарной опасности, влажности и перепада температур

Трубы при прокладке электропроводки используются в помещениях с повышенным уровнем влажности и резкой температурой уронить. Например, в бане, подвале, неотапливаемых постройках. Также показаниями к применению стальных труб могут служить помещения повышенной пожарной опасности.Например, если дом полностью деревянный.

Помимо жилых помещений, данный способ прокладки кабеля применяется в производственных помещениях, производственных цехах и других зданиях, где присутствуют высокие механические нагрузки, наличие агрессивных химикатов, паров и газов, а также высокая вероятность попадания пыли и взрывоопасных веществ в проводку. .

Пластиковые кабели, асбестоцементные, стальные и другие трубы используются для прокладки кабеля вне помещений для защиты проводки от воздействия агрессивных почв, блуждающих токов и механических повреждений.

В жилых помещениях прокладка кабеля в трубе производится как скрытым, так и открытым способом. Если установка планируется в штробе, трубу монтируют прямо в подстилку в стене или полу, а затем оштукатуривают. При прокладке открытым способом трубы крепят к стенам скобами или хомутами.

Важно! В вертикально проложенных трубах протягивание кабеля необходимо производить снизу вверх.

Для соединения труб между собой можно использовать сварку, муфты и манжеты без уплотнения, если в помещении сухо.А можно использовать муфты на резьбе. В местах поворота желательно использовать колено на нити. При этом, чтобы не повредить кабель при протяжке на острой кромке трубы, в таких местах прокладывают пластиковые втулки.

Важно! Чтобы конденсат не скапливался на поверхности труб, а скатывался с них, трубы монтируют с небольшим уклоном.

Прокладка кабеля в лотках производится в технических помещениях и межэтажных перелетах.

Данный способ прокладки силового кабеля применяется в электрических помещениях, в технических этажах зданий, подвалах, бюветах, компрессорных, в проходах за щитами и других технических помещениях.

Прокладка силового кабеля в лотках открытого типа имеет ряд преимуществ по сравнению с прокладкой в ​​трубах:

  • Лотки намного дешевле.
  • Всегда можно проверить исправность кабеля, так как крышка лотка легко снимается. Вы можете заменить участок или добавить другой кабель.
  • Кабель не протягивается, а прокладывается механически, что позволяет избежать нежелательного истирания оболочки кабеля.

Подносы устанавливаются на высоте не менее 2 м от уровня пола. Устанавливается на кронштейнах и вешалках. Соединения производятся резьбовыми элементами.

Практичные кабельные каналы


Прокладка кабеля в кабельном канале — наиболее эстетичный вариант. открытая проводка

Бывают ситуации, когда отделка комнаты уже сделана, и вдруг возникает необходимость сделать кабельную разводку по квартире.Или, например, дом полностью деревянный, как в этом случае проложить кабель? Хороший выход — проложить кабель в кабельном канале. Второе его название — электрическая коробка. Этот способ считается открытым.

Чаще всего кабель — канал выполнен в белом цвете, но если поставить перед собой цель, можно встретить разные оттенки дерева. Таким образом, ящик практически не будет визуально выделяться на деревянной стене. Используемый материал — пластик, сталь или алюминий.

Монтаж кабеля сводится к таким работам:

  • Снимаем крышку с коробки.Прикрепите его к стене на дюбель. Если стены слишком грубые, сделать это будет непросто.
  • Прокладываем кабель. В коробке не фиксируется.

Важно! Кабельный канал укладывается отрезками по 2 м. Если общая длина проводки велика, вы можете установить временные крепления в виде накладок, чтобы временно фиксировать кабель через определенные промежутки времени.

  • После того, как весь кабель проложен, снимаем временные и надеваем на коробку стационарные крышки.


Плинтус с кабелем — каналом — удобный вариант для прокладки кабельного интернета, телефонии и др.

Таким же образом кабель укладывается в цоколь с кабельным каналом.Через него можно протянуть провода телефонии, интернета, компьютерные и антенные кабели.


Прокладка кабеля в канализации городских джунглей — залог ее безопасности

Кабельная канализация состоит из люков, труб и устройств для прокладки. Для прокладки кабеля в существующей канализации или для создания новой организации нанимается специальная организация, и получаются необходимые разрешительные документы.

Этот способ считается наиболее надежным в условиях города.Это гарантирует, что кабель не будет поврежден земляными работами и будет защищен от негативных внешних воздействий. Для подземной прокладки необходимо использовать специальный кабель.

Видеогид домашних электриков

Каждый из вышеперечисленных способов прокладки кабеля хорош на своей стадии прокладки в определенных пусковых условиях. Помните, прежде чем выбрать тот или иной метод и начать прокладку кабеля, стоит проконсультироваться со специалистом. Возможно, он порекомендует конкретный тип кабеля, который подходит к вашей ситуации, или предложит совершенно другой способ прокладки.

Подземные кабельные наконечники. Как проложить кабель в земле? Правильно и безопасно проложите провод вокруг участка. (10+)

Как проложить кабель под землей?

Материал является пояснением и дополнением к статье:
Спросите у электрика на сайте
Здесь вы можете спросить меня о проводке, электрике и прочих тонкостях электромонтажа.

Вопрос:

Я хотел проложить провод на участке под землей.Думал купить броневую гильзу, воткнуть в эту гильзу проволоку и закопать. На маркете мне сказали, что лучше взять пластик. Пластиковая втулка должна защищать кабель от воды. Стоит ли мне последовать этому совету?

Ответ:

Все современные типы кабелей и проводов обладают необходимой водостойкостью для прокладки в земле. Даже обычные монтажные серии проводов (ПБПП / ПУНП, ПВА, ШВВП) легко прокладываются под землей или в воде. Я сам делал это неоднократно.Проблем не было. Силовые кабели ВВГ (особенно ВВГз), КГ — даже лучше подходят для этих целей. Все эти провода не требуют дополнительной гидроизоляции. Более того, пластиковая втулка не обеспечивает такой изоляции. Даже если он уложен без стыков, цельным куском, концы вынуты из земли, он все равно со временем потрескается и начнет пропускать воду. И этого достаточно, чтобы вода начала проникать, постепенно она заполнит весь рукав.

При прокладке кабеля в земле возникает еще одна проблема, не связанная с водой.Необходимо защитить провод от механических повреждений. Винил любит есть мышей и кротов, корни растений часто прорастают через кабель, и вы можете попасть в кабель с помощью лопаты или другого инструмента при земляных и сельскохозяйственных работах. Обычно для защиты используется металлическая броневая втулка. Итак, изначально вы планировали все сделать правильно. Так сделай это. Продавцы на рынке хотят продать свой товар, они редко разбираются в предметной области.

Также существует специальный бронированный кабель для подземной прокладки — ВББШ.В этот кабель уже встроена стальная муфта. Ставится без дополнительной защиты.

Несколько дополнительных советов. Прежде всего , обязательно начертите и сохраните точную схему масштабирования прокладки кабеля на участке. Он понадобится вам, если вы будете проводить строительные работы, или вам нужно будет снять и заменить кабель. Во вторых , лучше всего проводить проводку в специально оборудованном канале, который может открываться сверху и выходить на коммуникации. В-третьих , проложить под землей только сплошной кабель, подключений не делать.В крайнем случае кабель можно защитить от влаги для подключения, но делать это нужно только в ремонтных целях, когда провод поврежден и другого выхода нет. Изначально нужно поставить одну деталь. Четвертый , продумайте маршрут прокладки, чтобы коммуникации не мешали вашему дальнейшему строительству. Лучше всего прокладывать провод под дорожками или возле них. Коммуникации лучше сделать немного длиннее, чем держать их под пашней или будущим строением.

К сожалению, статьи периодически содержат ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь на новости, чтобы быть в курсе.

Если что-то непонятно, обязательно спросите!
Задайте вопрос. Обсуждение статьи.

Другие статьи

Освещение домашней сети своими руками. Схемы электропроводки. Транспорт …
Все, что нужно знать электрику-самоучке.Руководство. Особенности бытового освещения …

Недорогой дренажный участок своими руками. Отзыв …
Обустройство дренажа на участке своими руками. Отзыв …

Почему бьется подача воды? Что делать? …
Почему можно бить электричеством от водопровода, водопроводных кранов? Причины электр …

Грядки приподнятые, высокие, клумбы. Сделай сам Сделай ….
Самодельная приподнятая клумба или высокая грядка на даче своими руками….

Выбор места для колодца или колодца. Защита летнего водоснабжения зимой …
Водоснабжение дома из открытого или искусственного водоема (бассейна, водоема) …

Вязание. Вечерние огни. Рисунки. Узоры …
Как вязать следующие узоры: Вечерние огоньки. подробные инструкции с пояснениями …

Почему скрипит деревянный пол …
Мой практический опыт борьбы со скрипом пола. А также советы стариков.Как нам …

Вязание. Из одной петли вяжем три петли. Рисунки. Узоры узоров, о …
Как связать три петли из одной петли. Примеры рисунков с такими петлями …

Заменить старую или проложить новую проводку в квартирах и частных домах — задача сложная и трудоемкая. Однако, если вы решили модернизировать электрическую сеть в своем доме, вам придется столкнуться с работой по прокладке кабелей. Рассмотрим самые распространенные и популярные способы монтажа и разводки электропроводки в жилых и нежилых помещениях.Особенности выбора материалов и способов прокладки кабеля.

Особенности монтажа электропроводов

Для выполнения этой работы используются различные методы, на выбор которых влияют следующие факторы:

  1. Расположение электроустановки.
  2. Условия эксплуатации помещения.
  3. Индивидуальные предпочтения хозяина помещения.

Прокладка электропроводки в гофрированных трубах

Для прокладки электрического кабеля по полу, стенам и потолку желательно использовать гофру.Такая разводка скрытая и открытая.

Гофра — это гофрированная труба, для изготовления которой используется металл или поливинилхлорид. Внутри этой трубы есть металлическая проволока, которая помогает втягивать кабель в трубу.

Сегодня использование поливинилхлоридных гофр для прокладки электрических кабелей и других проводов внутри зданий становится все более популярным. И это неудивительно, ведь пластиковые трубы по сравнению с металлическими меньше весят и имеют меньшую стоимость.

Жилые, технические, административные и производственные помещения отлично подходят для использования гофрированных труб.Материал, из которого сделана гофра, действует как дополнительный изолятор электрического кабеля. Кроме того, он обладает способностью самозатухать — это предотвращает самовозгорание, которое может быть вызвано коротким замыканием.

Для разводки используется гофра. разные типы кабелей с разным диаметром, потому что в производстве есть несколько вариаций с разным сечением: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм. Подходит для протяжки силовых электрических кабелей, а также кабелей, принадлежащих к информационным сетям.

Гофрированная труба ПВХ может применяться исключительно для прокладки кабелей внутри помещений, так как материал ее изготовления очень чувствителен к ультрафиолетовому излучению, не любит перепадов температуры и повышенной влажности.

Однако есть класс гофры, который применяется для укладки на открытом пространстве.

Прокладка кабеля в гофре производится двумя людьми, так как одному человеку неудобно это делать. Сначала из гофрированной трубы протянули кусок проволоки. После этого в обмотке кабеля проделывается отверстие, в которое этот провод продевается и аккуратно скручивается.

Гофрированная труба выровнена, поэтому одному человеку удобно держать гофру за один конец, а другому в это время тянуть кабель и вытаскивать стальную проволоку из гофрированной трубы. После окончательного натяжения кабеля он соединяется с гофрой изолентой, чтобы зафиксировать конструкцию.

Гофрированная труба крепится к стенам помещения с помощью зажимов-зажимов, которые имеют разный диаметр, поэтому их легко подобрать по диаметру трубы.Таким способом часто прокладывают кабель в подвесном потолке или перегородках из гипсокартона. При укладке гофрированной трубы на пол под готовую стяжку из бетона необходимо приобретать специальную гофру — армированную, способную выдерживать большие нагрузки.

Прокладка электрокабеля в траншее

Воздушный и подземный способы прокладки силовых кабелей между зданиями и кабелей, обеспечивающих наружное освещение дачных участков и загородных домов.

Воздушный способ укладки целесообразен в тех случаях, когда между предметами небольшое расстояние.

Подземная прокладка кабеля больше подходит для больших расстояний или при оборудовании систем наружного освещения. Подземный метод более эстетичен, так как при этом гирлянды из проводов не нависают над головами людей. Однако этот метод имеет следующие ограничения:

Не прокладывайте электрический кабель в траншеях при высоком уровне грунтовых вод. Если это болотистая местность, уровень грунтовых вод достигает одного метра и более.

Запрещается прокладывать кабель в траншее при наличии большого количества веществ в почве, которые могут повредить или сломать его оболочку.

Доказано отрицательное влияние на электрическую проводку паразитных токов, которые иногда встречаются в почвах.

Не прокладывайте электрический кабель в слишком подвижных почвах.

При отсутствии противопоказаний к прокладке кабеля в траншее приступить к следующим работам. Первоначально на своем земельном участке проводят тщательную разметку.Необходимо, чтобы кабель располагался на расстоянии не менее 1 метра от деревьев, не проходил под автостоянками, площадкой, на которую подъезжает ассенизационная машина, а также под территорией с повышенными нагрузками на грунт.

После разметки производятся следующие действия по прокладке электрического кабеля в траншее:

  1. Траншея выкапывается по ранее сделанной разметке. При этом минимально допустимая глубина траншеи составит 0,7 метра.Однако оптимальная глубина — 0,8-0,9 метра.
  2. Вырытая траншея освобождена от всевозможных материалов и веществ, которые могут оказать вредное воздействие на оболочку кабеля: от стекла, камней, железных предметов, проволоки и других.
  3. Дно траншеи засыпано песком, слой которого составляет примерно 10 см.
  4. Проверить отсутствие коротких замыканий в проводниках — между ними и броней. Для этого используется мегомметр.
  5. Ведутся работы по защите кабеля.Для этого можно использовать разные материалы: гофрированные пластиковые трубы, металлические гофрированные трубы или металлические двустенные трубы. На выбор защиты влияет размер бюджета и предпочтения домовладельца. Протяните кабель через выбранный защитный материал. При использовании гофры из поливинилхлорида необходима дополнительная защита футляров мест, в которых кабель соприкасается с крупными и твердыми предметами, а также предметами, которые могут его повредить. Корпуса изготавливаются следующим образом: асбестоцементная труба распиливается пополам, а затем половинки надеваются на кабель.
  6. Кабель проложен по дну траншеи. Лучше делать это не натягивая кабель, а укладывая его волнообразно — рекомендуется свободное положение кабеля.
  7. Далее засыпаем кабель слоем песка на 10 см.
  8. На слой песка насыпают слой почвы в 15 см, и немного утрамбовывают.
  9. Затем нужно на кабель наложить сигнальную ленту.
  10. После этого траншея полностью засыпается грунтом, делается небольшая горка.
  11. Кабель проверен на короткое замыкание.

Необходимо приобрести следующие электрические кабели:

Кабель ВВГ — с малыми емкостями и сечениями.

Кабель АВББШВ — применяется на среднюю и большую мощность. Он не распространяет горение и армирован — для бронирования используются стальные оцинкованные ленты. Этот бронированный медный кабель стоит дорого.

После проверки электрического кабеля мегомметром необходимо сразу снять с него заряд.Это делается путем соединения сердечников и брони и замыкания всего этого в землю.

При выполнении этой работы обязательно соблюдайте меры предосторожности: используйте резиновый коврик, резиновые сапоги и перчатки. Не делайте эту работу в одиночку — делайте это с партнером. Если проверка прошла успешно, электрический кабель готов к работе.

Когда необходимо использовать трубоукладку для кабеля

Использование труб для прокладки электропроводки рекомендуется для помещений с повышенным уровнем влажности и резкими перепадами температур.Это касается помещений бань, подвалов и неотапливаемых построек. Еще одним показателем использования стальных труб является высокая пожароопасность помещения — примером можно считать полностью деревянный дом.

Таким образом, электрический кабель проложен в:

  1. Жилые помещения;
  2. Производственные помещения;
  3. Производственные цеха;
  4. Прочие здания и помещения, в которых есть наличие высоких механических нагрузок, агрессивных химикатов, паров и газов, а также в случаях, когда пыль или взрывчатые вещества могут попасть на проводку.


Особенности монтажа и прокладки электрических кабелей.

Для прокладки кабеля вне зданий чаще всего используют пластиковые, асбоцементные, стальные и другие трубы, защищающие электропроводку от механических повреждений, а также не допускающие воздействия агрессивных почв, являющихся блуждающими токами. .

Если кабель проложен в трубе в жилом районе, используется один из двух способов:

  1. Скрытый. Планируя прокладку в водостоке, труба монтируется прямо в стены в стене или полу, после чего это место оштукатуривается.
  2. Открыть. Этот метод заключается в креплении труб к стенам, для чего используются кронштейны или хомуты.

Протягивание электрического кабеля в вертикально проложенных трубах осуществляется снизу вверх.

Для соединения труб используется сварка, возможно соединение с помощью гильз и манжет без уплотнения в сухих помещениях. Используется для соединения труб и специальных муфт на резьбе. Поворотные точки крепятся с помощью локтей на резьбе.Чтобы не повредить кабель при протягивании его за острые края труб, эти места прокладывают пластиковыми втулками.

Во избежание скопления конденсата на трубах, и чтобы конденсат скапливался с их поверхности, необходимо монтировать их с небольшим уклоном.

Как прокладывать электрический кабель в лотках

Использование этого метода прокладки силовых кабелей целесообразно в случаях, когда это:

  1. Электротехническая;
  2. Технический этаж зданий;
  3. Подвал;
  4. Насосная станция;
  5. Компрессорная станция;
  6. Проход между щитами;
  7. Или другое техническое помещение.

Силовой кабель, проложенный в лотках открытого типа, имеет следующие преимущества перед прокладкой кабеля в трубах:

  1. Стоимость лотков меньше стоимости труб.
  2. Проверить исправность кабеля несложно, так как крышки с лотков легко снимаются.
  3. Простая замена участков или при необходимости добавление кабеля.
  4. Кабель не нужно тянуть — он прокладывается механически — это позволяет избежать нежелательного истирания его оболочки.

Насколько практичны электрические кабельные каналы?

Иногда вы можете столкнуться с ситуацией, когда комната полностью закончена, но внезапно возникает потребность в кабелях для комнаты . Или построили полностью деревянный дом, в котором нужно выполнить электропроводку . В обоих случаях можно найти хороший выход: прокладка кабеля в кабельный канал — это открытый способ прокладки. Кабельный канал представляет собой коробку электрическую.

Самый эстетичный вариант открытой проводки — прокладка кабеля в кабельный канал.

Нередко кабельные каналы выполняются в белом цвете, но при желании можно найти и другие цвета, имитирующие дерево. Так ящик станет визуально незаметен на деревянных стенах. Ящик может быть изготовлен из пластика, стали или алюминия.

При прокладке электрического кабеля в кабельный канал необходимо выполнить следующие работы:

  1. Снимите крышку с коробки и прикрепите ее к стене с помощью дюбелей. Эта работа будет сложной, если стена будет очень неровной.
  2. Проложите кабель. В коробке фиксировать кабель не нужно.
  3. После прокладки кабеля производится временное снятие и установка стационарных крышек на коробке.

Кабельный канал укладывается отрезками по два метра. При большой длине проводки для того, чтобы временно закрепить кабель, через определенные промежутки времени устанавливаются временные крепления, в роли которых выступают отрезки крышки.

Таким же образом кабель укладывается в цоколь с предусмотренным кабельным каналом.Через такой плинтус протягиваются кабели стационарных телефонов, интернета, компьютера и телевизионной антенны.

Как проложить кабель в канализацию?

Состав кабельной канализации:

  1. Смотровые колодцы;
  2. Трубы;
  3. Устройства для установки.

Прокладывая кабель в канализационную систему городских джунглей, вы получаете гарантию его сохранности. Кабель прокладывают в существующую канализацию или создают сотрудники специальной организации, которые предварительно должны получить необходимое разрешение.

Прокладка кабеля в канализации — самый надежный способ в городах, так как он гарантирует, что кабель не будет поврежден рабочими при земляных работах, а кабель надежно защищен от негативных внешних воздействий. Для этого рекомендуем использовать специальный кабель для прокладки под землей.

Все способы прокладки электрического кабеля, описанные выше, подходят на определенных этапах монтажа и пусковых условиях. Необходимо только помнить, что перед тем, как выбрать тот или иной способ и приступить к прокладке кабеля, лучше проконсультироваться со специалистами, которые могут порекомендовать конкретные подходящие для вас типы кабеля или подсказать наиболее приемлемые способы прокладки.

Энергетики рассматривают: подготовку проекта производства работ по ПУОС. Хотя шестое издание сильно обрезано седьмым, сегодня мы просматриваем старое, освежаем память. ПУЭ вызывают глубокое уважение мастеров, правила прописывают банальную истину. Большая часть текста (если не весь) согласовывается с соответствующими государственными органами. Кабель прокладывается в траншее организацией, способной предоставить квалифицированный персонал, имеющий лицензию.

Прокладываем кабель правильно

Настоятельно рекомендуем изучить ПУЭ 6, придумав, как правильно проложить силовой кабель в траншее. Документ лишен законодательной поддержки (хотя согласование проводилось, давность заросла растушевкой), многие организации сегодня руководствуются выверенными линиями. Чтение документа осложняется сложной структурой. Ключевые примечания, которые необходимо знать новичку, чтобы не запутаться:

  1. Под защищенными и незащищенными кабелями понимается единое определение раскрывающих стандартов.Отдельный ГОСТ оформлен на CIP. Бумажные изделия называются защищенными. Это означает, что монтаж самонесущих изолированных проводов выполняется согласно установленным ПУЭ для защищаемых кабелей.
  2. Должностная инструкция с ЛЭП начинается с раздела (отброшен OuE 7 новой редакции), даны ссылки на другие части правил
  3. Разбор общих положений начинается по возрастанию напряжения. Не совсем. Например, для всех строк указаны конкретные положения, ниже приведены полные правила с оговорками.В разделе на напряжение до 220 кВ обсуждается прокладка других кабелей в землю. Нарушение хронологического порядка запутает новичка, нужно внимательно прочитать раздел 2, выбрать линию, которая относится к существующей линии (у большинства жителей 220 или 380 вольт, до 1 кВ). Россия ввела 230 вольт после утверждения текста ОЭС 6. Дословно цитируется обзор портала ВашТехник.

Кабельная траншея

Прочитав EIR 6, скажем следующее относительно прокладки кабеля в траншее…

Глубина

Кабели проложены на глубину 0,7 метра, что справедливо демонстрирует видео YouTube. Параллельно глушит ноль: дистанция устанавливается для кабелей до 35 кВ. Далее глубина увеличивается до метра. Но не только относительно почвы, но и метки планирования. Насколько мы понимаем — некий знак, оставленный геодезистами на плане, перенесенный на местность. Почва неровная, надо найти некий средний уровень. Глубина достигает 1,5 метра, начиная с 110 кВ.YouTube ролики оценивают, вносят немного критики.

Под пахотным кабелем прокладывают кабель 6-10 кВ глубже — заглубляют на 1 метр. Есть и другие исключения из правил.

Кабельная яма

Яма вырыта с небольшим уклоном стен наружу. Не так важна ширина, как выполнение требований к табулятору. Вместе проложить не более шести кабелей напряжением до 35 кВ. Под оставшимся роем еще одна траншея и так далее. Расстояние между группами превышает 0.5 метров.

Траншея явно вырыта на 10 сантиметров глубже. По правилам под кабель насыпают дренажный песок, утрамбовывают. Особой техники нет — мастера используют собственные ноги. Выбранный способ определяется фронтом работы.

Траншею для прокладки кабеля оборудуют не ближе 0,6 метра от фундамента здания, любого другого подземного инженерного сооружения. Любопытно, что про отмостку (дорожку по периметру дома) ни слова не сказано.Нормируемое расстояние до стволов деревьев — не менее двух метров. Косвенно указывает: участок трассы зеленой насаждения лишен (на самом деле производственные линии обозначены специально, каждый видел знаки: осторожно, кабель!). Древесина вырвана с корнем. Это расстояние сокращается при укладке на территории парков, лесополос (согласовывают проект).

Стальной язычок кабеля

Дополнительное определение происхождения кабеля. Те, у кого есть стальная броня, засыпаются расчищенными (без грунтовых обломков). На 25 см выше изоляционного материала кабельного стека изолентой, на которой написано: проходит высоковольтная линия.OLC категорически не согласен с представлениями некоторых практиков, которые этим ограничиваются.

По нормам необходимо защитить кабели сверху, используя специальные керамические (для линий выше 35 кВ — железобетонные) плиты, кирпич (для линий выше 35 кВ недопустимо) из того же материала толщиной не менее 5 см. Обычный превышает указанные габариты. Кирпич кладут поперек линии, кафель — по инструкции производителя. Вертикальное расстояние до кабеля 15 см.Для опоры по бокам по линии выкладывают два ряда кирпичей (по одному слева направо), сверху кладут крест.

Обратите внимание, что провод над землей должен быть чистым. Бригадиры, пытаясь найти землю, присыпают песком. Поверх кирпичей еще есть лента, предупреждающая о родинках, специальные пластины содержат одну на поверхности. Требуется дополнительная сигнализация. Сигнальная лента для прокладки кабеля в траншее укладывается теоретически.

Прокладка армированного кабеля

Бронированный кабель согласно написанному укладывается в землю, другие марки нуждаются в защите.Можно использовать гофру (для силовых линий черные, красные, соединенные — синие), трубы ПНД. Первый применяется в большинстве случаев при проезде дорог, когда проводится горизонтальное бурение, чаще применяется полиэтилен. Значительно снижает трение, упрощает процесс прокладки кабеля.


Защитная гофра

Кирпичная защита

При кладке на глубину 1–1,2 метра допускается обходиться без защиты пластинами сетей ниже 20 кВ (в том числе 220/380 В).Допускается укладка кирпича вдоль, если кабель один, ширина траншеи не превышает 25 см. Это поможет примерно в два раза сэкономить стоимость материала. Запрещается использование силикатного, пустотелого кирпича. Кабели с напряжением ниже 1 кВ могут быть лишены защиты.

Одно исключение, которое можно использовать для сохранения. Маршрут образован 5 кабелями до 20 кВ (энергонезависимые потребители I категории). По правилам нужно беречь плиты, кирпичи. И тут умные головы придумали делить на три траншеи (оставляя нужные полметра), куда прокладывают кабель по схеме 2х2х1.Исключением является прокладка кабеля в траншее согласно нормам правил электромонтажа. Можно ограничить прокладку предупредительной ленты. Кирпич, плиты — чистая экономия. Увеличивает объем земляных работ? В CPD для прокладки кабеля в траншее мы рассмотрим использование техники, при которой остается широкий кабель (более полутора метров). Отшлифуйте дно, проложите кабели согласно схеме, насыпьте чистую землю, проложите предупреждающую полосу.

Сигнальные ленты

Технологическая карта работ исключает использование сигнальных лент в зоне пересечения кабелей с инженерными коммуникациями (водопровод, канализация) по 2 метра в каждую сторону, над муфтами.Аналогичные требования, только с увеличением расстояния до 5 метров, существуют для подходов к распределительным щитам и подстанциям. Лента сигнальная укладывается с запасом не менее 5 см по бокам от осей кабеля, прилегающие ленты (при наличии широкой трассы) накладываются на 5 см внахлест.

Лента с предупреждением о высоком напряжении

Траншейная техника

Существуют ограничения по горизонтальному расстоянию между линиями: 10 см — ниже 10 кВ; 25 см — 10-35 кВ; 50 см — между кабелями, эксплуатируемыми организациями, и выше 110 кВ.Однако вертикальное расстояние игнорируется (авторы не нашли). Некоторые организации умело используют пространство, объединяя пакеты в пары. Каждый кабель расположен вертикально. Позволяет значительно уменьшить ширину ниши, избегая использования кирпича, защищающего откосы. Упрощается рытье кабельной траншеи, снижаются финансовые затраты.

Параллельная прокладка кабеля

Допускается параллельная прокладка кабеля связи в траншее, ЛЭП, инженерные коммуникации.Расстояние до последней не менее одного метра (до газопроводов, теплопроводов — 2 метра). Расстояние между кабелями должно соответствовать указанному выше. Расстояние до инженерных коммуникаций можно сократить вдвое до 35 кВ, применив прокладку в защищенном варианте (внутри трубы ПНД), дальность действительно получается смешная — 25 см. Приведены некоторые другие исключения OLC.

Точки пересечения кабелей

В точках пересечения кабелей расстояние по вертикали составляет не менее 0,5 метра. Параллельное следование отключено! На перекрестке зазор можно уменьшить, применив бетонные плиты и трубы с запасом по одному метру в каждую сторону.Кабель связи проходит над линиями электропередач.

Расстояние до заземления

Расстояние до заземления высоковольтных линий нормируемое (обрыв под опорами): до 1 кВ — 1 метр; 1-35 кВ — 5 метров; выше 110 кВ — 10 метров.


Кабельная траншея

Практика прокладки кабеля

Расписал правила, теперь читатели, наверное, задаются вопросом, как методы реализованы на практике. Глубину кабельной траншеи частники выдерживают примерно, инструментом будет лопата.На предприятиях используются тракторы, оснащенные бороной (фрезой), бульдозерами (удаление широкого слоя). Кабель — маленькая змейка, это световая волна. Это помогает компенсировать температурные изменения по сезонам. Попробуй сразу поставить большой разрез:

  1. Вдоль гусеницы смонтирована система катков, повторяющая изгибы бульдозериста Криворукова.
  2. Под магистралью ведется горизонтальное бурение оврагов с выходом кабельного канала на другую сторону. Внутри проложены трубы ПНД.Некоторые типы кабеля можно бросить прямо на дно (сетчатый экран).
  3. Иногда используются бетонные блоки, выполняющие функции каналов.

Типовой проект показывает последовательность действий. Допустим, трос проложен в траншее внутри трубы, вытягивая трос лебедкой. Напряжение не превышает 30 Н / кв. Мм алюминия и 50 Н / кв. Мм меди. Берется срез чистого металла, плетеный участок отбрасывается. Оценивается длина тянущего лебедкой отрезка кабеля, рассчитываются силы трения, нагрузка по коэффициентам.Типовые примеры цифр:

  • Коэффициент трения при движении на катках — 0,2-0,3
  • При втягивании в бетонный ящик — 0,4-0,6.
  • При протаскивании внутрь трубы ПНД определяется методом (уменьшая соотношение, используйте смазку, масло, воду). Он колеблется от 0,1 до 0,25.

Нагрузка трех плетеных кабелей рассчитывается по соотношению, как при растяжении одного. Никто не может гарантировать, что длина элементов точно такая же.На практике и добиться сложно. Радиус закругления одиночного кабеля должен быть больше 15 диаметров внешней изоляции. Для трехжильных — 12. Мало выучить типы траншей для прокладки кабеля, прочтите ПДК. Придется изучить множество норм, стандартов, правил, положений.

Прокладка связанных кабелей траншеей вдоль ОСП не запрещается. Но во вступительной части сказано: монтировать стропы в один рукав запрещено. В случае форс-мажора возможен одновременный выход из строя одной и другой линии (плавится дугой).Основная причина, по которой совместная прокладка кабелей не приветствуется.

Заканчиваем обзор, надеемся, объяснили, как пользоваться документами. Полностью случаи жизни не дают советов. Примеры взяты из практики, проекты реализованы, введены в эксплуатацию. В законе не следует использовать слишком много лазеек. Вдруг измени!

(PDF) Численное и экспериментальное исследование устройства для зондирования линий электропередач для системы управления туннельно-проходческим комплексом

Машины 2021, 9, 35 17 из 18

Вклад авторов: Концептуализация, А.В.П. и А.В.З .; методология, А.В.П .; программное обеспечение,

А.В.З .; валидация, А.В.З., А.В.П. и В.С.П .; формальный анализ, А.В.З .; следствие, А.В.З .; re-

источников, В.С.П .; курирование данных, A.V.P .; письменность — подготовка оригинального черновика, А.В.З .; написание — рецензия

и редактирование, А.В.П .; администрация проекта, A.V.P. и В.С.П. Все авторы прочитали и согласились с опубликованной версией рукописи

.

Финансирование: Исследование финансировалось Министерством науки и высшего образования Российской Федерации

, грантовая субсидия № 074-11-2018-010 от 05 июня 2018 г. по теме «Создание высококачественного

производства продукции. импортозамещающие шахтно-проходческие сооружения, оснащенные интеллектуальными системами управления

, в целях освоения городского подземного пространства ».

Заявление институционального наблюдательного совета: Не применимо.

Заявление об информированном согласии: Не применимо.

Заявление о доступности данных: Не применимо.

Конфликт интересов: Авторы заявляют об отсутствии конфликта интересов.

Ссылки

1. Al-Khalidi, H .; Калам, А. Воздействие подземных кабелей на сети передачи и распределения электроэнергии. В материалах Международной конференции по энергетике и энергетике IEEE 2006 г., Путра-Джая, Малайзия, 28–29 ноября 2006 г .; стр.576–580,

DOI: 10.1109 / pecon.2006.346717.

2. Costello, S.B .; Chapman, D.N .; Rogers, C.D.F .; Метье Н. Технологии определения местоположения и состояния подземных активов.

Тунн. Undergr. Space Technol. 2007, 22, 524–542, DOI: 10.1016 / j.tust.2007.06.001.

3. Рекомендации AFTES. Передний зонд перед туннельными бурильными станками: GT24R2A1; Французское туннельное строительство и метро

Космическая ассоциация, Лион, Франция: 2014; Том 242, стр. 132–169.

4. Методы измерений [Электронный ресурс]. Bo-Ra-tec GmbH — Веймар, 2018 г. Доступно в Интернете: http://www.boratec.net/e-index.html

(по состоянию на 10 ноября 2020 г.).

5. ЛУЧ. Геоэлектрический прогноз грунта в режиме реального времени при бурении TBM. Geo Exploration Technologies GmbH. Расширенный

Геофизические услуги. Майнц, 2016. Доступно на сайте: http://www.geo-exploration-technologies.com/en/BEAM_method.html

(по состоянию на 10 ноября 2020 г.).

6. Schmitt, J .; Gattermann, J .; Stahlmann, J. Hohlraumerkundung im Tunnelbau. Беспорядок. Геотех. 2004, 77, 173–200.

7. Изюмов, С.В .; Дручинин, С.В .; Вознесенский, А. Теория и методы георадара: Учебное пособие; Издательство Московского государственного горного университета

, Москва, Россия: 2008; 196 с.

8. Дортман Н. Физические свойства горных пород и минералов (петрофизика); Недра: Москва, Россия, 1984.

9. Хорошев, А.С .; Gummel, A.A .; Косарев, А.С. Оценка возможности применения магнитных датчиков в системе продвинутого зондирования

Туннельный экран. В материалах Международной российской конференции по автоматизации 2018 (РусАвтоКон), Сочи,

, Россия, 9–16 сентября 2018 г .; С. 1–4.

10. Хорошев, А.С .; Васюков, И.В .; Земляной С.А.Экспериментальное исследование возможности использования феррозондовых датчиков в перспективной исследовательской системе туннельного щита

. В материалах Международной российской конференции по автоматизации 2019

(РусАвтоКон), Сочи, Россия, 8–14 сентября 2019 г .; стр.1–5.

11. Живодерников, А.В .; Павленко, А.В .; Пузин, В. Электрическое устройство связи Soundig для управления туннельной машиной.

В материалах Международной российской конференции по автоматизации 2020 (РусАвтоКон), Сочи, Россия, 6–12 сентября 2020 г .;

с. 1–5.

12. Хорошев, А.С .; Живодерников, А.В .; Косарев, А. Оценка рабочих характеристик магнитно-сенсорной системы электрических

Communications Advanced Probing для микротоннельного экрана в ослабленном электромагнитном поле.В материалах

Международная российская конференция по автоматизации 2020 (РусАвтоКон), Сочи, Россия, 6–12 сентября 2020 г .; С. 1–5.

13. Л. Баттистелли, А. Гери, П. Приньяни, Г. М. Века (2004). Подземные силовые кабели в городских условиях: простая технология пассивного экранирования

магнитного поля. Материалы конференции, Третья международная конференция по возрождению городов и устойчивости

, Устойчивый город 2004, Сиена (Италия), 16-18 июня 2004 г., стр.581–590.

14. Л. Баттистелли, А. Гери, Г. М. Века (2005). Экранирование подземных силовых кабелей в городских условиях от магнитного поля: пример из реальной жизни

. Представлено на Седьмой Международной конференции по вычислительным и экспериментальным методам в электротехнике

и электромагнетизме, 16-18 марта 2005 г., Орландо, США, отпечатано на граничных элементах XXVII Incorporating Electric

Engineering and Electromagnetics, WIT Press Southampton-Boston, 2005; стр.527–540.

15. Шахл С.И. Моделирование и анализ защиты от магнитного поля для подземных силовых кабелей. Int. J. Sci. Англ. Res. 2017, 8, 182–

187.

16. Cruz Romero, P.L .; Дель-Пино-Лопес, Дж. К. Экранирование подземных кабельных каналов от магнитного поля. Прог. Электромагнит. Res. 2013,

138, 1–19.

17. Royal, A.C.D .; Аткинс, П.Р .; Brennan, M.J .; Chapman, D.N .; Chen, H .; Cohn, A.G .; Foo, K.Y .; Годдард, К.Ф .; Hayes, R .; Hao, T .;

и др.Оценка места использования нескольких датчиков для обнаружения подземных коммуникаций. Int. J. Geophys. 2011, 2011, 1–19,

DOI: 10.1155 / 2011/496123.

Маркировка проводов и кабелей. Типы электрических кабелей, проводов и шнуров Наименование электрических проводов

Современная промышленность по производству электротехнической продукции готова предложить потребителю огромный ассортимент кабельной продукции. Каждый тип электрического кабеля или провода используется для решения определенной профессиональной задачи по электрификации объекта.Тот, кто решит выполнить монтаж электропроводки на личном дачном участке, в собственной городской квартире или частном доме, вскоре поймет, что для таких работ чаще всего используются медные проводники и гораздо реже алюминиевые. Других вариантов просто нет, хотя есть много металлов с низким сопротивлением току.

Почему медь и алюминий? Все очень просто! Это самые дешевые цветные металлы, оптимально подходящие для производства проволоки по своим техническим и конструктивным характеристикам.Конечно, сделать кабель из золота вполне реально, но цена на это изделие будет непомерно высокой!

Кабельная продукция и провода для устройства электропроводки в жилых и других помещениях подразделяются на несколько типов и типов: кабели силовые мощные, кабели самонесущие специальные, провода электрические для скрытой и открытой проводки, токопроводящие жилы и так далее.

Спектр основных характеристик такой электротехнической продукции разнообразен.Вся кабельная электротехническая продукция делится на категории не только по назначению, но и по типу изоляционного слоя, конструкции токопроводящих жил и металла, из которого они изготовлены, конструктивным особенностям и другим параметрам. В данной статье будут рассмотрены основные типы и типы, технические параметры и другие характеристики электрических проводов и кабелей, которые используются при выполнении работ по монтажу электропроводки и подключению частных домов, квартир, дач и другой недвижимости к электрическим сетям.

Внимание! Правильный выбор электрического кабеля или провода — дело очень ответственное, от которого зависит безопасность вашего имущества и ваше здоровье. Поэтому тем, кто не хочет сталкиваться с такими катастрофическими событиями, как короткое замыкание, пожар или поражение электрическим током, мы рекомендуем внимательно выбирать электротехническую продукцию, соответствующую требованиям PES (правил электромонтажа).

Кабели силовые

Мощный кабель для линий электропередачи — это одножильный или многожильный электротехнический продукт, предназначенный для подачи электрической энергии стационарным потребителям, таким как частный дом, квартира, дачный участок или передвижное оборудование.Силовой кабель соединяет главный распределительный щит или линию электропередачи с конечным пользователем. Вне зависимости от области применения и технических характеристик его конструкция состоит из следующих обязательных элементов, лежащих в его основе:

  • один или несколько металлических проводников, предназначенных для передачи тока;
  • изолирующий слой, защищающий токопроводящие элементы;
  • внешняя оболочка, которая служит для защиты всей конструкции кабеля в целом.

Помимо этих основных конструктивных элементов силовой кабельной продукции, они могут включать в себя различные дополнительные элементы, такие как внешняя изоляция ремня, экранирующий слой и броня с подушкой под ним.Конструкция силового кабеля зависит от его назначения, области применения и условий эксплуатации. Все эти факторы отражены в цветовой кодировке и названиях продуктов.

Важно! При выборе силового кабеля необходимо учитывать множество факторов: условия эксплуатации, тип и тип монтажа, а также соответствие стандартам PES. Это связано с тем, что кабельная продукция различных марок имеет как достоинства, так и недостатки, которые необходимо учитывать при покупке.

Силовой кабель — особенности маркировки

Свойства и конструктивные особенности силовых кабелей, а также область применения определяются маркировкой кабельной продукции. Сегодня существует два типа маркировки такой продукции: цветная или буквенная. В Российской Федерации используется алфавитный, где каждый символ и его расположение имеют определенное значение. Первый знак обозначает материал сердечника, если это «А», то он алюминиевый, а если буквы нет, то он медный.В таблице ниже показан порядок маркировки знаков, их буквенное обозначение и расшифровка.

Номер в маркировке
кабель питания 		Назначение символов Расшифровка символа
1 Материал токоведущих проводов A — алюминий
Без знака — медь
2 Материал изоляционного слоя B — поливинилхлорид
C — пропитанная бумага
НР — негорючая резина
P — термопластичный полиэтилен
3 Тип внешней оболочки C — свинцовый сплав
A — алюминиевый сплав
О — отдельная оболочка для каждой жилы
P — полиэтилен или полимер
B — поливинилхлорид
4 Броневая защита B — две полосы из стали с покрытием
Bn — то же с негорючим покрытием
BBG — профилированная стальная лента
K — круглая оцинкованная проволока
P — то же с плоской проволокой
5 Экранирование E — медь на изолированном проводе
Eo — медь обычная на три жилы
d — лента набухающая в воде
га — лента полимерно-алюминиевая
6 дополнительные характеристики нг — не горит
нг LS — не горит, низкое дымовыделение
Г — кабель гибкий

Если в маркировке отсутствует какой-либо из элементов, значит, его просто нет на кабеле питания.Допустим, вы не видите обозначение брони, значит она отсутствует. Представленная буквенная маркировка актуальна не только для силовых кабелей, но и для других типов проводов, с небольшими изменениями и дополнениями. Ниже мы рассмотрим основные и наиболее популярные марки силовых кабелей, которые выпускает электротехническая промышленность.

Кабель ВВГ

Основное назначение силового кабеля ВВГ — электрификация объектов с сетевым напряжением до 1000 вольт. Эта марка особенно популярна для внутренней проводки.Если обратиться к таблице маркировки, представленной выше, то ВВГ — это медный кабель с изоляцией жилы из ПВХ и внешней изоляцией в виде кембрика из того же материала, а буква «Г» указывает на то, что он гибкий. Количество ядер продукта может быть от двух до пяти. Срок службы этих изделий может достигать более 30 лет.

Кабель силовой ВВГ выпускается в различных исполнениях: АВВГ — с токоведущими жилами из чистого алюминия, ВВГнг — в защитном кожухе из огнеупорного материала, ВВГп — плоский и другие.Цвет внешней изоляции у большинства изделий черный, и каждая жила имеет свою цветовую схему, соответствующую маркировке по стандарту: желтый с зеленой полосой для проводов РЕ, для N жил синий или белый с синей полосой, а для фазных жил он абсолютно белый. Силовой кабель ВВГ практически полностью соответствует своему импортному аналогу, изготовленному по зарубежному стандарту DIN, технические параметры которого представлены в следующем разделе.

NYM кабель

Кабель силовой

NYM применяется для монтажных работ при прокладке сетей освещения и электроснабжения как в жилых, так и в производственных помещениях.Максимальное значение напряжения, при котором можно использовать этот продукт, не должно превышать 660 вольт. Кабель можно использовать на открытом пространстве, но следует учитывать, что его изоляция подвержена разрушению под воздействием солнечных лучей. Поэтому кабель NYM необходимо защищать специальной гофрой или другой защитной оболочкой. Главной особенностью этого продукта является то, что он оснащен специальным наполнителем внутри внешней оболочки, который обеспечивает полную герметизацию жил.

В отличие от силового кабеля отечественной конструкции ВВГ, провод NYM выпускается только круглого сечения с монолитными медными жилами.Этот факт дает ему преимущество в обычной проводке, но прокладывать в пазах скрытой проводки очень неудобно. Во всем остальном кабель NYM — полный аналог ВВГ. Наружная и внутренняя изоляция изделия выполнена из термостойкого ПВХ (поливинилхлорида). Цвет его внешней оболочки в основном черный, а изоляция токоведущих проводов имеет следующие расцветки: черный, желтый с зеленой полосой, коричневый, а также серый и синий. На русском языке товар не имеет буквенного обозначения.

SIP-кабель

Power — это самонесущий электрический провод с надежной изоляцией жил, само название которого говорит о его специфических свойствах. Его главная особенность в том, что он выдерживает большие механические нагрузки. Кроме того, изолирующий слой изделия выполнен из прошитого полиэтилена, который выдерживает воздействие солнечных лучей и высокую влажность. Исходя из этих свойств, самонесущий изолированный провод отлично подходит для прокладки линий электропередач на открытом пространстве и ответвлений от них для электрификации различных объектов, как жилых, так и небольших промышленных и коммерческих.Этот вид кабельной продукции постепенно вытесняет с рынка алюминиевые провода без изоляции марок «А» и «АС», которые в недавнем прошлом широко использовались для прокладки воздушных линий электропередачи.

Доступно только с проводниками из чистого алюминия, не имеющими дополнительного общего изоляционного слоя. Площадь сечения жил изделия может составлять от 16 до 150 кв. Мм. Маркировка этого кабеля не привязана напрямую к количеству токоведущих жил.Например, СИП-1 — это трехжильный кабель, нулевой токоведущий провод которого одновременно несет. Вся информация о продукте зашифрована в обозначенном номере продукта. Силовой кабель SIP — довольно специфический кабельный продукт. При его установке необходимо использовать специальную фурнитуру: специализированные анкерные кронштейны, специальные зажимы для соединения и так далее. Монтажные работы не могут быть выполнены без этих дополнительных элементов.

Кабель ВББШв

Данный товар относится к силовым кабелям с броней и медными жилами, которые производятся как в монолитном, так и в многопроволочном исполнении.В конструкции кабеля может быть от 1 до 6 токоведущих жил, каждый из которых заключен в свою ПВХ-изоляцию, а сверху они покрыты общей оболочкой из того же материала. Площадь сечения жил составляет от 1,5 до 240 кв. Мм. Главная особенность ВББШв — наличие броневого слоя из двух стальных лент между внешней защитной оболочкой и токоведущими проводниками.

Этот кабель предназначен для работы в широком диапазоне температур от –50 до +50 ° C при влажности окружающей среды до 98%.Изоляция изделия устойчива к влаге и агрессивным средам. Кабель бронированный ВББШв предназначен для прокладки электрических сетей как под землей, так и на открытом воздухе в защитных оболочках для исключения негативного воздействия солнечных лучей. ВББШв могут эксплуатироваться в сетях с максимальным переменным напряжением до 6 тысяч вольт.

Внимание! В верхней части статьи мы рассмотрели наиболее распространенные типы силовых кабелей, представленные сегодня на рынке. Кроме этих изделий, для полного монтажа электрических сетей необходимо использовать электротехнические изделия другого типа, которые можно назвать электрическими проводами, хотя это чисто условное разделение.Ниже мы рассмотрим немиловые кабели, провода и шнуры, предназначенные для электропроводки и других целей.

Виды электрических проводов и шнуров

Для многих потребителей термины «кабель» и «провод» являются синонимами, но это не совсем так. Кабель представляет собой сложное электрическое изделие, обычно с несколькими слоями изоляции и отдельной оболочкой для токоведущих проводов. Электрические провода и шнуры намного проще по конструкции. Чаще всего они имеют один слой утеплителя, реже два, а иногда выпускают и вовсе без изоляционного слоя.Назначение этих двух видов продукции также различно. Кабель предназначен для передачи тока большой мощности. Провода используются в сетях и устройствах с напряжением не более 380 В, хотя выдерживают более высокие значения.

Среди всего многообразия такой продукции наибольшую популярность у потребителя завоевали следующие марки: ПБПП, ПБППг, АПУНП, ППВ, АПВ, ПВС и ШВВП. Эти электрические провода используются для различных целей: устройство внутренних электрических сетей, подключение устройств и оборудования, заземление и во многих других случаях.Ниже мы рассмотрим конструктивные особенности и области применения этих самых популярных сегодня марок электротехнической продукции.

Провод ПБПП

Это плоский электрический провод с двумя или тремя монолитными медными жилами. Внешний защитный слой и изоляция жилы выполнены из ПВХ. Сечение жил от 1,5 до 6 кв. Мм. Температура эксплуатации изделия от –15 до +50 ° С при напряжении в сети до 250 В. Электропровод ПБПП (ПУНП) применяется для монтажа систем освещения и розеток.Есть модификации этого продукта: PBPPg и APUNP. Буква «g» в маркировке означает, что этот провод гибкий, а его токоведущие жилы — многожильные. Модификация с первой буквой «А» — это провод с алюминиевыми жилами.

Провод

PBPP очень распространен, так как отлично подходит для подключения освещения, установки электрических розеток и выключателей, а также для решения других электрических проблем. Этот продукт представляет собой поистине универсальный проводник электрического тока, пользующийся большой популярностью благодаря отличному качеству.Провод ПБПП рекомендуется использовать при проведении электромонтажных работ в частном доме, квартире или на даче.

Важно! В основном провода марки ПБПП всех модификаций используются в домашних и бытовых сетях. Они отлично подходят для внутренней проводки, но не должны использоваться вместо силовых кабелей. Приобретая данную продукцию, будьте осторожны, так как неправильная маркировка проводов этих марок — довольно распространенное явление!

Провод ППВ и АПВ

Провод

ППВ представляет собой плоское электротехническое изделие с монолитными медными жилами в ПВХ-изоляции с перемычками между жилами.Количество токопроводящих жил — два или три сечением от 0,75 до 6,0 кв. Мм. Диапазон рабочих температур изделия от –50 до +70 ° C при сетевом напряжении до 450 В и влажности воздуха до 100%. Провод можно использовать в осветительных сетях, а также в линиях электропередач. Модификация данного электротехнического изделия — электропровод АППВ с алюминиевыми жилами.

АПВ — это наиболее востребованный алюминиевый провод с одним жилом в ПВХ-изоляции круглой формы с площадью сечения от 2.От 5 до 16 кв. Мм для сплошного сердечника и от 25 до 95 кв. Мм для многожильного. Влагостойкий, обладает повышенной прочностью и устойчив к любым механическим воздействиям.

Проволока ПВС

Шнур-провод ПВС — наиболее востребованный электротехнический продукт, предназначенный для подключения к электрическим сетям осветительного оборудования, бытовых приборов и других устройств, потребляющих электроэнергию. Конструкция провода — многожильная, содержащая от 2 до 5 токопроводящих медных жил. Ядра продукта многопроволочные, что придает ему отличную гибкость.Они покрыты изоляционным слоем из ПВХ и заключены в формованную оболочку из того же материала, которая герметично заполняет внутренний объем между проводниками.

Круглая проволока ПВА с плотной текстурой. Сечение жил от 0,75 до 16 кв. Мм. Напряжение в сети до 380 В, рабочая температура от –20 до +40 ° С. Оболочка изделия, как правило, белого цвета, а изоляционный слой токоведущих проводов окрашен. .Благодаря исключительной гибкости шнур из ПВА обладает высокой устойчивостью к механическим нагрузкам на изгиб. Модификация изделия с маркировкой ПВА У рассчитана на работу при низких температурах до –40 ° С.

Рекомендация! Стандарты ПЭУ не запрещают использование шнура ПВА для прокладки скрытой электропроводки, организации заземления и подключения электрических розеток. Но если вы решили использовать этот провод именно для таких целей, то должны знать, что его нельзя использовать на открытом пространстве и, конечно же, нельзя прокладывать в земле.

Провод ШВВП

Шнур-провод

ШВВП предназначен для подключения бытовой техники и электроприборов к электрической сети. Его основная функция — шнур для подключения маломощного оборудования через розетку к сети. Оболочка изделия изготовлена ​​из обычного винила, изолирующий слой каждого токоведущего проводника — из такого же материала. Многопроволочные медные токопроводы сечением от 0,5 до 0,75 кв. Мм., Их количество два или три.Утеплитель шнура не отличается высокой прочностью, поэтому при высоких нагрузках его лучше не использовать. ШВВП по конструкции плоский, оболочка абсолютно белого или черного цвета, изоляция токоведущих жил — цветная. Температура эксплуатации от –25 до +70 ° С.

Помимо подключения маломощной бытовой техники и изготовления простых удлинителей, шнур ШВВП часто используется в системах управления и автоматики для питания слаботочных цепей. Гибкость продукта — очень важный параметр, позволяющий использовать проволоку в самых разных областях.Кроме того, шарико-винтовая передача устойчива к агрессивным средам и выдерживает влажность воздуха до 98%, что делает ее влагостойкой.

Важно! Площадь сечения жил проводов для монтажа электропроводки и подключения бытовой техники зависит от силы протекающего по ним тока при максимальной нагрузке. Это значение необходимо рассчитать и выбрать проводник с ближайшей большей площадью поперечного сечения.

Заключение

В данной статье мы рассмотрели основные типы кабелей и проводов для передачи электроэнергии как дома, так и на других объектах недвижимости.Конечно, это лишь небольшая часть всего ассортимента кабельно-проводниковой электротехнической продукции, но самая популярная на рынке. Перечислить все типы и типы проводов и кабельной продукции в ограниченном объеме статьи просто невозможно, но теперь вы знаете наиболее популярные марки, их маркировку и технические характеристики, которые обязательно помогут вам при выборе такой продукции!

Похожие видео

Электрический провод, кабель или шнур — это медный или алюминиевый проводник, по которому проходит ток и изоляция, которая защищает линию от короткого замыкания, а человека — от воздействия опасного напряжения.Все типы проводов различаются только толщиной металлических жил и изоляционного материала, что определяет их устойчивость к нагреву, воздействиям окружающей среды и вероятность возгорания.

Основные виды проводов

Прежде всего, деление производится по прямому назначению. Самыми первыми типами электрических проводов и кабелей были силовые кабели, предназначенные для доставки электроэнергии потребителю. Потом выяснилось, что для передачи электроэнергии выгоднее использовать переменный ток и чем выше напряжение, тем меньше потерь, поэтому начался поиск его оптимальных значений.В результате силовые провода делятся на те, которые передают электроэнергию от электростанций в города (с напряжением 20-150 тысяч вольт), и те, которые напрямую доставляют ее в дома потребителей (110-380 вольт).

С изобретением и развитием телефонной связи появились соответствующие провода — поскольку телефонам для работы не нужно большое напряжение, использовать силовую проводку для их линий слишком дорого. Кроме того, для подключения большого количества абонентов требовались кабели с соответствующим количеством жил и защитой от влаги.

Когда возникла необходимость объединить компьютеры в единую сеть, потребовались новые типы кабелей и проводов — специально для этих целей. Первоначально для этих целей использовались телефонные линии, но скорость передачи данных оставалась на очень низком уровне. Прорыв в этой области произошел с изобретением оптического волокна, которое использовалось для передачи сигналов на большие расстояния. Для подключения локальных локальных сетей использовалась витая пара.

Помимо основных видов проводов используются нестандартные — например, для отопления, освещения или просто декоративные.

Провода силовые

Предназначен для передачи электроэнергии от электростанций к распределительным трансформаторам и далее до конечного потребителя. В первом случае используются провода, рассчитанные на работу на открытом воздухе и выдерживающие напряжение до 150 кВ — оптимальное значение для передачи электроэнергии на большие расстояния.

Электропроводка бытовая рассчитана на переменный ток частотой 50-60 Герц и напряжением до 1000 Вольт. Часто используется классификация по материалу токоведущих проводов, которые могут быть выполнены из алюминия, его сплавов или меди.Алюминий дешевле в производстве, а медь имеет меньшее сопротивление электрическому току, поэтому они имеют меньшее поперечное сечение. Предпочтительнее использовать медную проводку — она ​​более прочная и надежная, но из-за цены алюминий все же применяется довольно часто, а в линиях электропередач и вообще — практически везде.

ВВГ — лидер рынка

Кабель с двойной ПВХ изоляцией для электрических сетей — разноцветный на каждой жиле и обычный кембрик. Токоведущие жилы, однопроволочные или многопроволочные, сечением 1.5-240 мм². Имеет следующие разновидности:

  • АВВГ. Буква «А» перед названием говорит о том, что жилы кабеля изготовлены из алюминия.
  • ВВГнг. Изоляция проводов негорючая в широком диапазоне температур.
  • ВВГп. Отличается только внешне — плоской формой.
  • VVGz. Кабель повышенной безопасности — внутри все пустые места залиты резиновой смесью.

Кабель NYM

Изготовлен по европейским стандартам и хотя по токопроводящим свойствам аналогичен проводам ВВГ, по классу изоляции превосходит отечественные аналоги, так как при изготовлении пустоты между жилами заполняются резиной с покрытием.Выпускается с количеством токопроводящих жил от 2 до 5, сечением 1,5-16 мм². Допускается установка вне помещений, но с дополнительной защитой от солнечного света, так как изоляция не устойчива к ультрафиолетовому излучению. В отличие от отечественных аналогов, его можно укладывать с радиусом изгиба до 4-х его диаметров.

КГ — гибкий кабель

Не теряя своих свойств, кабель может эксплуатироваться при температуре от -60 до +50 С °. Чаще всего он используется для подключения электроприборов к сети, а его жилы рассчитаны на частоту тока до 400 Гц, что делает его хорошим выбором для использования в сварочных аппаратах.Токоведущие жилы только медные многопроволочные с резиновой изоляцией. Число может быть от 1 до 6, спрятано под общей внешней оболочкой.

ВББШв — бронированная

Повышенную защиту от механических повреждений обеспечивают ленты, которыми обматываются провода перед нанесением основного изоляционного слоя. Токоведущие жилы из меди, отдельно изолированные ПВХ, количество — 1-5 шт., Состоящие из одного или нескольких проводов. Одиночные жилы используются для передачи постоянного тока.

Есть одно ограничение на использование кабеля — установка без защиты от ультрафиолета не рекомендуется. Используются следующие типы:

  • АВББШв — с алюминиевыми жилами;
  • ВББШвнг — при чрезмерном нагреве утеплитель не горит, а тлеет;
  • ВББШвнг-LS — минимум дыма и газов при тлении.

Телефонные кабели

Есть два типа проводов и электрических кабелей — для подключения распределительного щита к линии и для подключения к ней отдельных абонентов.


Антенные кабели

Несмотря на свою простоту, эти кабели имеют множество характеристик на выбор:

Подробнее о выборе антенного кабеля смотрите в этом видео:

Компьютерные кабели

По аналогии с телефонами здесь используются два основных типа проводов — для подключения конечных пользователей к распределительному устройству и подключения последнего к всемирной паутине.

Оптическое волокно, используемое для передачи данных на большие расстояния, не является электрическим кабелем, поскольку по нему протекает не электрический ток, а световые импульсы, которые еще необходимо преобразовать в электрические.Для подключения таких проводов понадобится специальное оборудование и высококвалифицированный персонал, поэтому в быту они практически не используются.

Витая пара. Хорошо известный интернет-пользователям провод — это такой кабель, который идет к компьютеру и подключается к его сетевой карте. Конструктивно он состоит из восьми токоведущих жил, скрученных попарно. Каждая жила имеет отдельную изоляцию из ПВХ или пропилена и, в зависимости от классификации провода, все вместе они могут быть покрыты дополнительными защитными и экранирующими слоями:

  • UTP — все провода скручены попарно, а сверху закрыты только внешней оболочкой;
  • FTP — под внешней оболочкой экран из фольги;
  • STP — кабель с двойным экраном.На каждой витой паре есть отдельный экран, окруженный оплеткой из медного провода;
  • S / FTP также имеет двойное экранирование, только здесь используется экран из фольги.

Провода специального назначения

Такие же типы электрических проводов используются, если им необходимы особые свойства, которых нет у обычных кабелей, и для подключения электрооборудования в тех местах, где использование стандартных проводников по каким-либо причинам затруднено или даже невозможно. Например, обычные провода нельзя использовать при подключении электрических духовок, нагревающихся до высоких температур.То же касается бань или погребов, где помимо температуры необходимо учитывать фактор влажности.

Помимо воздействия температуры и влажности необходимо учитывать вероятность механических повреждений, особенно для проводов, проложенных под землей.

Провода силовые нестандартные

RCGM. Гибкий одножильный провод для прокладки силовой разводки в местах с повышенными температурами — не меняет своих характеристик в диапазоне от -60 до +180 С °.Изоляционный материал выдерживает напряжение до 660 Вольт, устойчив к вибрации, 100% влажности воздуха, не портится от плесени и контакта с агрессивными жидкостями — лаками или растворителями.

ПНСВ. Проволока стальная одножильная в ПВХ-изоляции сечением жилы от 1,2 до 3 мм². Материал и сечение подобраны таким образом, чтобы при пропускании электрического тока провод нагревался. Чаще всего его используют в качестве нагревательного элемента в теплых полах или на строительных площадках при заливке бетона в холодное время года — это позволяет применять бетонные растворы при минусовых температурах.

Взлетно-посадочная полоса. Многожильный одножильный провод сечением от 1,2 до 25 мм² с двойной изоляцией. Предназначен для работы в артезианских скважинах, где используется для подключения питания к электродвигателям электронасосов — т.е.не боится воды и высокого давления.

Нестандартная декоративная проводка

Светодиодный кабель. Помимо основных проводов в нем есть дополнительная цепь, к которой подключаются светодиоды. Они расположены под прозрачной внешней оболочкой на расстоянии около 2 см друг от друга и начинают светиться при включении провода в сеть.Схема подключения светодиодов последовательно-параллельная, что позволяет перерезать провод в любом месте, а также в случае повреждения показывает место обрыва кабеля. Выбирая провода с разными цветами светодиодов, можно создавать целые картины, что определяет самую популярную нишу для использования такого кабеля — сценические эффекты и подключение необходимого для них оборудования.

Электролюминесцентные провода — работают за счет явления предпробойной электролюминесценции твердых тел.Основная жила провода покрыта люминофором и диэлектрическим слоем. Сверху его обматывают двумя тонкими проволоками и на все — прозрачный или цветной — наносят диэлектрик. По сути, основной сердечник и дополнительные провода представляют собой конденсатор, которому требуется переменный ток частотой от 500 до 5,5 тысяч Герц и напряжением примерно 100-150 Вольт. При зарядке и разрядке конденсатора под действием электрического поля люминофор начинает светиться по всей своей длине.По всем параметрам такой провод лучше неоновых трубок — он потребляет меньше энергии, дешевле в изготовлении, не ограничен в длине и может свободно менять форму.

Декоративную проводку тоже можно отнести к той, которая применяется для стиля «ретро». Это обычные силовые кабели, но предполагается, что они не будут прятаться в стене, а проложены по ее поверхности, с соответствующими требованиями к надежности и внешнему виду изоляции. Чаще всего это двух- или трехжильные провода, жилы которых скручены между собой.

Это основные кабели для передачи электрического тока, радиосигналов и цифровых данных. Конечно, разновидностей и аналогов еще довольно много, только перечисление которых займет много времени, поэтому, например, были выбраны те из них, характеристики которых наиболее полно соответствуют тому классу проводов, который они представляют.

В арсенале современной кабельной индустрии огромный ассортимент всевозможных проводов. Каждый из них решает конкретную задачу.Любой электромонтаж выполняется алюминиевыми, а чаще медными проводами и кабелями. Жилы этих кабелей могут быть сплошными или расщепленными, если они заполнены множеством проводов. Гибкость кабеля зависит от конструкции, но не от величины проводимости. Но на этом особенности кабелей не заканчиваются. В конце концов, их ассортимент потрясающий. ПВА, ШВВП, ВВГ — в чем преимущества? Ответ прост: в свойствах утеплителя.

В статье рассказывается об основных типах проводки и способах их использования.

С помощью этого кондуктора электрифицируют жилые дома. Его маркировка показывает: гибкость жил, внешняя изоляция — поливинилхлорид, изоляция стержней такая же. Электропроводка не очень гибкая.

Изоляция кабеля устойчива к агрессии окружающей среды и сама не горит. Жилы состоят из одного или нескольких проводов с учетом модификации кабеля.

Этот кабель должен подавать и распределять электрические импульсы с коэффициентом 1000 вольт, если частота переменного тока составляет 50 Гц.Для обустройства домашних сетей подойдет лайнер ВВГ сечением 6 квадратных миллиметров; при освещении домохозяйств ставка увеличивается до 16 кв. Разрыв по кратчайшему радиусу возможен 10-кратным шнуром в ширину. Кабель поставляется в бухтах по 1 сотне метров.

Кабель ВВГ

имеет градацию: АВВГ — жила алюминиевая, ВВГнг — огнеупорная оболочка, ВВГп — плоский срез, ВВГз — наличие ПВХ или резиновой изоляции между жилами.

ВВГ — кабель медный — для внутренней установки.Укладывается открыто, закладывается в пазы. Служит 30 лет. Количество жил соответствует требованиям фаз сети: от 2 до 5.
Преобладающий тон материала изоляции этих выводов черный, иногда белый.
Модификации кабеля ВВГ на «НГ» и «LS» показывают, соответственно, нераспространение горения и небольшое дымовыделение при пожаре. Известна модификация ВВГ, способная выдерживать открытый огонь несколько минут.

Зарубежный аналог кабеля ВВГ выпускается по стандарту DIN.Это продукт NYM. Его особый внутренний наполнитель отмирает сам по себе.

Жилы одножильные медные с токопроводом, с ПВХ изоляцией и защитной оболочкой, не горит, не боится агрессивной среды. Первые 5 жил изготавливаются с разрезом: 1,5 — 35 кв. — в корпусе белого защитного шара. Жилы прилегают к резине с плотным покрытием: галогенов нет, шнур прочный и термостойкий. Функциональность от -40 ° С до + 70 ° С, влагостойкость.Цветной утеплитель: светло-зеленый, голубоватый, коричневый.

Кабель

NYM обслуживает системы освещения в инженерном и гражданском строительстве — предел напряжения — 660 шт. Изделие укладывают в помещении и на улице, пряча от солнца гофрой.
Установка допускает радиус изгиба — не менее 4 диаметров. Идет бухтами, начиная с 50 метров.
По сравнению с ВВГ этот лайнер имеет только медь и жилы из сплошной проволоки. Укладывать его удобно.

3. SIP-кабель

Код интерпретируется как «самонесущий изолированный провод».Он не боится столкновений с механикой. Его изоляция — сшитый полиэтилен, чаще используется в качестве уличного кабеля для линий электропередач и отдельных ответвлений. Заменяет неизолированные шнуры A и AC.

Цена на Sip-кабель

начинается от 25 руб / м.

Это алюминиевый кабель без общей изоляции. Сечение жил 16 шт., Наибольшее 150 шт. Маркировка не выдает количество жил — есть номенклатурный номер.

SIP-1 — выводная линия из 2-х ядер, одна — нулевая несущая.Варианты с 2 по 4 — проводники с одинарной нулевой несущей. Образец-4 состоит из 4-х токоведущих стержней.

Для монтажа самонесущего изолированного провода используются специальные инструменты: кронштейны — анкеры с соединительными и ответвительные зажимы.

4. Кабель — шнур ПВС

ПВС — медный с виниловой изоляционной основой. Он помещается в пустоту между стержнями, поэтому проволока получается прочной. Жили 2 или 5, разрез — от 0,75 до 16 квадратных миллиметров.
Температурная норма -25 ° C — + 40 ° C, не боится влаги и химических воздействий.Проволока сгибается несколько раз. Оболочка белая. Вены всех оттенков.

Провод ПВС — шнур питания для бытовой техники и удлинители. Гибкость — важное преимущество продукта.

Утеплитель — поливинилхлорид. Внутренняя изоляция жил — со стандартной маркировкой. Жилы ПВС многопроволочные. Они готовые или консервированные.
Кабель идеален для питания переносных силовых нагрузок.

ПВС отлично справляется с механическими нагрузками. Сечение жил варьируется от 0.От 75 до 16 кв. Мм. Применяется при производстве удлинителей и носителей при работе в тепле. Панцирь не выдерживает морозов.

5. Кабель ШВВП

ШВВП — шнур плоский в виниле, такая же изоляция. Аналог ВВГ, но отличается гибкостью плотных медных стержней. Обычно вшивается в удлинители. Изоляция шарико-винтовой передачи не очень прочная, и при перегруженных линиях кабель не используется.

Участки скромные: 0,5 или 0,75 кв.мм. с 2-мя или 3-мя жилками. ШВВП обычно применяют в автоматике, для энергоснабжения слаботочных систем.

KG — гибкий резиновый кабель из меди с многопроволочными жилами сечением от 0,5 до 240 кв. Мм. Количество — 1-5. Натуральный каучук — для резиновой изоляции проводов.

Кабель работоспособен от -60 ° С до + 50 ° С, влажность — 98%. Кабель прокладывается на открытом воздухе. Цвет жилок: черный, синий, коричневый, серый.
Сфера деятельности КГ — промышленные предприятия.
Кабель KG питает портативные мобильные устройства от переменного тока или от генераторов.
При установке возможен изгиб по радиусу не менее 8 наружных диаметров. Предусмотрена модификация КГнг — утеплитель негорючий.
Резиновая изоляция этого кабеля сохраняет свои свойства и гибкость в условиях мороза. Удлинители на его основе используются в любых условиях.

Кабель силовой с медными токоведущими жилами: однопроволочный и многопроволочный, защищенный броней.Первые 6 жилок имеют поперечное сечение 1,5 — 240 квадратных миллиметров. Имеется крышка из ПВХ и изолирующая основа. Кабель отличается наличием двухленточной стальной брони между оболочкой и стержнями. Кабель рассчитан на работу от -50 ° С до + 50 ° С, влажность до 98%. Изоляция ПВХ гарантирует устойчивость к агрессивным средам. Черная оболочка. Утеплитель бывает черно-белым или однотонным.

Броня

ВББШв прокладывается для сетей электроснабжения автономных построек и зданий, в трубах под землей и выше.Максимальное напряжение переменного тока 6000 вольт. DC требует модификации одножильного кабеля.

Радиус изгиба такой же. Обычно доставляют со 100 метров в бухты. Модификации: АВББШв — алюминиевые жилы, ВББШвнг — негорючий вариант, ВББШвнг-ЛС — негорючий режим с низким газовыделением при высоких температурах.

Кабель ВБбШв цена от производителя «Электрокомплект» Вас приятно удивит. Кроме того, компания представлена ​​в 8 городах Казахстана.

8. Провод ПБПП — ПУНП

.

Медный плоский провод: жилы однопроволочные, 2 или 3 штуки, изоляция и оболочка из ПВХ. Нормально работает при температуре от -15 ° C до + 50 ° C, предельная влажность 98%. Агрессивную среду переносит хорошо. Черный или белый, прожилки синие или зеленоватые.

Им хорошо монтировать системы освещения и электрические розетки в зданиях, с максимальным переменным током промышленной частоты 250 вольт. Радиус изгибается на уровне, не менее чем в десять раз превышающем его ширину.Режим доставки — бухты 100 и 200 метров.
Модификация ПБПГ (ПУГНП) имеет такой многопроволочный тип сердечника, величина радиуса изгиба не менее чем в 10 раз больше ширины. АПУНП имеет одножильный провод, только алюминиевые жилы.

9. Продукт PPV

Кабель плоский с медными стержнями и одинарным стержнем с ПВХ изоляцией со вставками — разделителями между жилами. Их количество: 2 или 3. Проволока разрешена для работы в условиях: от -50 ° С до + 70 ° С.

.

Не боится вибрации, не горит и любит влагу на 100%.Белоснежный оттенок.

Материал

PPV показан для стационарного освещения и внутренних сетей бытового назначения. Напряжение 450 вольт при переменном токе до 400 Гц. Радиус не должен изгибаться меньше 10-й ширины. Поставки — 100 метров по бухтам. Вариант АППВ — алюминиевые жилы.

10. Провод APV

Алюминий, одножильный, круглый с ПВХ изоляцией. Жила с проводами имеет сечение от 25 до 95 кв. Мм, одна — от 2,5 до 16 кв. Мм. Допустимая температура от -50 ° C до + 70 ° C.Допустима стопроцентная влажность.

Применение: станки, щиты, электрооборудование.
Требуется защита от солнца.

11. Провод ПВ1

Круглое сечение, ПВХ изоляция, медь, 1 жила.
Температура такая же, как и у других кабелей — от -50 ° С до + 70 ° С, выдерживает вибрацию и химическое раздражение, влажность — до 100%. Изоляция предлагается в различных диапазонах.

Область применения: трансформаторы, щиты, электрооборудование. Провод рассчитан на напряжения до 750 вольт переменного тока частотой до 400 Гц и до 1000 вольт постоянного тока.
Прокладывается под землей и снаружи в кабельных каналах. Материал беззащитен от солнечных лучей.
Значение изгиба как минимум в 10 раз превышает диаметр проволоки. Бухты от 100 метров. Провод АПВ — модификация ПВ1, но жила сделана из алюминия.

12. Провод ПВ3

Проволока медная одножильная овального сечения в ПВХ изоляции. Многожильный провод провода может иметь сечение от 0,5 до 400 кв. Мм. Рабочие свойства повторяются.

Используются для электрификации: при установке распределительных щитов, освещения в мастерских, где уместно частое изгибание.На провод подается питание от 750 вольт при переменном токе 400 Гц, и до 1000 вольт в постоянном режиме.

Приложение то же: можно добавить автонастройку и подступенки. Показана защита от солнца.

13. Провод ШВВП

Провод с токопроводящими жилами с изоляцией и покрытием из ПВХ. Рельеф плоский. Жилы предусмотрены на пару-тройку, диаметр реза находится в пределах: 0,5 — 0,75 квадратных миллиметра. Эксплуатация в режиме: от -25 ° C до + 70 ° C, и спокойно относится к мокрому составу 98% и воздействию химии.Раковина светлая или черная. Жилы абсолютно пестрые.

Кабели силовые

предназначены для передачи переменного тока от энергетических и коммунальных предприятий к потребителю. В основном рассчитаны на напряжение до 10-35 кВ, но есть марки, выдерживающие напряжения до 220 и 330 кВ. К силовому кабелю можно подключать стационарные объекты и мобильные установки.

Структура силового кабеля
Устройство силового кабеля зависит от его области применения, но есть четыре основных элемента, без которых не может обойтись ни одна торговая марка.Современные силовые кабели состоят из следующих частей:
  • Токопроводящие жилы.
  • Изоляция каждой жилы.
  • Снаряды.
  • Наружная защитная крышка.

Общая изоляция называется изоляцией талии. Количество токопроводящих жил варьируется от одной до пяти. Они могут быть круглыми, треугольными и секториальными, состоять из одной проволоки или нескольких переплетенных проволок. Прокладываются в кабеле параллельно или скручиваются.

Часто бывает нейтральный провод, который действует как нейтральный провод, и заземляющий провод для защиты от утечки тока.Также используется экран, который ослабляет влияние электромагнитных полей и делает поле, возникающее вокруг проводника, симметричным. Кроме того, экран увеличивает прочность изоляции и защищает от внешних воздействий окружающей среды.


Там, где есть повышенный риск механических повреждений, используются бронированные кабели.

Они покрыты стальными лентами или плетеными оплетками для защиты от зубов грызунов, случайных ручных инструментов, защемления камней и т. Д.Чтобы ленты не повредили внутреннюю оболочку, под броню делают специальную подушку.

Жилы силового кабеля из алюминия или меди. Жилы алюминиевые сечением до 35 мм кв. Включительно однопроволочные. Если площадь сечения 300-800 мм2, то применяется несколько алюминиевых проводов. В промежуточном значении площади (до 300 мм кв.) Используется как один, так и несколько проводов.

С медью ситуация несколько иная.Однопроволочные жилы выполняются с площадью квадрата 16 мм, а многопроволочные — площадью 120-800 мм. Если площадь сечения составляет 25-95 мм квадрат, то применяется как несколько, так и одна проволока.

Нулевой сердечник имеет уменьшенную площадь поперечного сечения. Он размещается между другими проводниками, отмеченными синим цветом при трехфазном токе.

Почему медный кабель лучше

Основным преимуществом алюминиевого кабеля или провода является его низкая стоимость. Алюминий — недорогой и доступный проводник, используемый для длинных линий электропередач.

Но делать домашнюю разводку из медных проводов все же рекомендуется, и тому есть несколько причин:
  • Медь более пластичная, поэтому при частых изгибах не ломается.
  • Алюминиевые контакты часто ослабевают и плавятся из-за повышенного контактного сопротивления, медные контакты в этом плане намного надежнее.
  • Удельное сопротивление меди меньше, а значит, электропроводность выше, а медный провод выдерживает более высокие нагрузки, чем алюминий с таким же поперечным сечением.

Все это является причиной замены алюминиевых проводов на медные сечением до 16 мм кв. Провода с большим сечением тоже можно менять, но стоимость такой замены будет высокой из-за дороговизны меди.

Основные характеристики
В зависимости от назначения и производственных характеристик кабели силовые различаются по ряду параметров:
  • Количество прожитых (1-5).
  • Материал сердечника (медь, алюминий).
  • Площадь поперечного сечения.
  • Тип изоляции.

В соответствии с этими характеристиками рабочее напряжение, на которое рассчитан кабель, температурный диапазон его использования и срок службы будут различаться.

Таким образом, кабели с изоляцией из сшитого полиэтилена могут использоваться при температурах от -50 до + 50 ° С. Срок их службы достигает 30 лет. Рассчитан на работу при напряжении до 330 кВ.

Силовые кабели с бумажной изоляцией применяют для электрических сетей с номинальным напряжением до 35 кВ, с резиновой изоляцией — для сетей постоянного тока напряжением до 10 кВ, с оболочкой из ПВХ — для сетей переменного тока с номинальным напряжением. до 6 кВ.

Типы изоляции

Изоляция нанесена на каждую жилу для предотвращения электрического пробоя. Кроме того, на все проводники, используемые вместе в кабеле, нанесена ленточная изоляция.

Устаревшим методом утепления является пропитанная бумага. Современные силовые кабели имеют в основном полимерную изоляцию и резину.

Пропитка бумажного кабеля производится из синтетических изоляционных смол или вязкой композиции канифоли и масла с добавлением других компонентов.Такие кабели имеют ограничения по использованию на участках трассы с большим перепадом высот, так как при нагревании смола стекает вниз. Для прокладки вертикальных участков могут использоваться кабели с бумажной изоляцией и пропиткой повышенной вязкости.

Силовые кабели с изоляцией из вулканизированной резины могут применяться для прокладки сетей переменного тока напряжением до 1 кВ и постоянного тока до 10 кВ. Резина применяется в виде сплошного листа или в виде лент.

Полимерная изоляция представляет собой слой поливинилхлорида (ПВХ) или сшитого полиэтилена (XLPE).В целях пожарной безопасности используется специальное покрытие, не поддерживающее горение.

Использование полиэтилена делает кабель более легким и гибким. Он устойчив к воздействию ультрафиолета, низких температур, выдерживает нагрев до +90 ° С. Силовые кабели с полиэтиленовой изоляцией можно прокладывать на сложных трассах. Благодаря простому монтажу снижаются затраты на монтажные работы.

Маркировка

Для удобства определения назначения каждой жилы кабеля изоляция имеет цветовую кодировку.Увидев провод определенного цвета, электрик сразу понимает, куда его можно подключить.

В разных странах маркировка может незначительно отличаться, но есть международные стандарты, и мировые производители стараются их придерживаться.

В однофазных сетях жила нулевой фазы и жила заземления также обозначаются синим и желто-зеленым цветом. Фазный провод обычно делают коричневым или черным, но есть и другие варианты (красный, белый, серый и т. Д.).

По ГОСТу предусмотрена буквенная маркировка:
  • В самом начале маркировки 4 или 3 буквы. Если первая буква A, то используется алюминиевый сердечник. Если нет буквы А, значит медь жила.
  • Следующая буква обозначает изоляционный материал для всего кабеля. Б — винил (поливинилхлорид), П — каучук.
  • Затем идет буква, обозначающая изоляцию каждой жилы. Расшифровка такая же, как и для изоляции кабеля.
  • Третья (или четвертая) буква указывает на особенности внешней оболочки. А — асфальтовая оболочка, Б — армированные свойства, Г — оголенный, незащищенный кабель.
  • За прописными буквами могут следовать строчные буквы «нг». Они означают, что кабель негорючий. Шв указывает, что внешняя оболочка — шланг из ПВХ, Шп — шланг из полиэтилена.

Зная все обозначения, легко можно расшифровать загадочную маркировку ВВГ-нг, АВБ или что-то в этом роде.

Цифры означают следующее:
  • Количество проживающих.
  • Площадь сечения в мм кв.
  • Напряжение в вольтах.

Продукция иностранного производства имеет собственную маркировку. Согласно немецкому стандарту буква N обозначает силовой кабель, Y — изоляцию из ПВХ, HX — изоляцию из сшитого полиэтилена, C — медный экран, RG — броню.

Известные бренды

Структура сердечника большинства кабелей одинакова. Они могут состоять из нескольких тонких переплетенных проволок или одной сплошной проволоки большего диаметра. В случае плетения конструкция более гибкая, с одинаковым диаметром сечения и материалом, токопроводящие свойства не отличаются.

Изоляция играет важную роль, поскольку от ее свойств зависит, в каких условиях можно использовать кабели.

Самыми известными силовыми кабелями являются АВВГ и ВВГ. Первый имеет алюминиевые жилы, изоляцию и внешнюю оболочку из ПВХ. Его можно использовать для сетей номинальным напряжением 0,6-1 кВт, частотой 50 Гц, а также прокладывать в помещении и в земле, в коллекторах, траншеях. Второй снабжен медными жилами, область применения такая же.Марка ВВГнг отличается устойчивостью к возгоранию. ВВГп — плоская модификация, удобная в установке.

NYM — усовершенствованный аналог силового кабеля ВВГ с резиновым покрытием, препятствующим возгоранию. Однако кабели необходимо защищать от прямого воздействия солнечных лучей, поскольку ПВХ нестабилен к ультрафиолетовому излучению.

Широко известна марка гибкого круглого кабеля КГ. Он выполнен с медными жилами, с резиновой изоляцией для каждой жилы и общей.Первым слоем утеплителя может быть ПЭТ (полиэтилен). К ним подключаются переносные электроустановки, сварочные аппараты, садовая и снегоуборочная техника и другие мобильные электрические устройства.

Марка ВБбШв относится к бронированному типу кабелей. Жилы могут быть как медными, так и алюминиевыми (в этом случае добавляется буква А). Диапазон сечения жил 1,5 … 240 мм кв. Применяется для подземной прокладки в здания и сооружения, монтируется внутри помещений, допускается прокладка в местах повышенной взрывоопасности.

Электрические провода должны осуществлять передачу электрической энергии от источника к потребителю. Эти изделия должны долго выполнять свои задачи, быть надежными и не допускать неисправностей. Эти продукты включают кабели и провода. Они используются практически в любой отрасли промышленности и жизни человека. Электрические провода необходимы для образования замкнутой цепи электрического тока, предотвращающей его потерю в этой цепи. Люди, не разбирающиеся в электротехнике, не различающие разные типы электрических проводов, относят все типы к одной категории.

Но это совершенно не так. Провода силовые используются в различных условиях работы, на разных трассах, имеют много различий в применении, по-разному устроена их конструкция, имеют конструктивные особенности. Линии электрических сетей могут состоять по своей длине как из воздушных проводов, так и из подземных кабелей.

Ответвление кабеля на ВЛ выполняется для специальных целей, требуемых местными условиями.

Электрические провода
Провод имеет простейшую конструкцию, которую можно разделить на две части:
  1. Металлический сердечник, предназначенный для проведения электрического тока.
  2. Изолирующий слой, который защищает сердечник от контакта с посторонними проводниками для предотвращения несанкционированной утечки тока.

Воздух вокруг металлического сердечника вместо оболочки из диэлектрических материалов также может действовать как изоляция. В этом случае провод делается оголенным, а места крепления провода по его пути на опорных конструкциях (столбах) выполняются в виде изоляторов (стеклянных, керамических).

Проводники, проводящие электрический ток, изготавливаются из медных сплавов и меди, а также алюминия.Самым инновационным материалом токопроводящей жилы в настоящее время является композит алюминий-медь. Он разработан, чтобы лучше использовать свойства меди и алюминия.

Для выполнения специальных задач используются жилы из стальных сплавов, а также нихрома, серебра. В некоторых случаях золото используется в жилах для специального оборудования.

Особенности строения токопроводящей жилы
Жила может иметь вид:
  • Цельный провод (одножильный) определенной длины.
  • Скручены из тончайших проводов (многожильных), действующих параллельно.

Однопроволочные провода сделать намного проще. Они имеют жесткую форму, используются для подачи электрического тока при жестком закреплении на опорах, имеют низкое сопротивление при передаче токов низкой частоты, постоянного тока.

Жилы, состоящие из множества проводов, имеют очень гибкую форму, хорошо переносят ток высокой частоты.

Типы проводов

Часто проволокой называют изделие, в котором одна жила сделана из проволоки.Но электрические провода могут иметь несколько жил, скрученных или сдвоенных, с тремя и более проводниками.

Электрический кабель

Кабель имеет более сложную конструкцию, рассчитан на надежную работу в условиях агрессивного воздействия негативных факторов окружающей среды.

Количество проводников, проводящих ток, выбирается в соответствии с условиями эксплуатации. Они изолированы друг от друга.

Кабель может иметь вспомогательные элементы:
  • Защитная оплетка из стали, проволочной брони или пластика.
  • Наполнитель.
  • Ядро.
  • Внешний экран.

Каждый элемент выполняет свою функцию присваивания для определенных условий.

Электрики должны знать основные группы, в которые входят кабели и электрические провода:
  • Силовые, действующие в установках на любое напряжение.
  • Контроль, передача данных параметров различных систем.
  • Элементы управления используются для отправки сигналов и команд автоматически или вручную.
  • Связь, для обмена сигналами на разных частотах.
В отдельную группу входят кабели специального назначения:
  • Излучающие, используются для передачи высокочастотных радиосигналов.
  • Отопление, преобразование электроэнергии в тепло.
Токопроводящие жилы

Жилы кабелей изготавливаются по тем же правилам, что и жилы проводов, из разных материалов, с одним проводником или многопроволочными, защищенными слоем изоляции. По гибкости конструкции кабели делятся на 7 групп.В группу №1 входят кабели, которые трудно сгибать и имеющие одножильную жилу. Самая гибкая группа — №7. Кабели этой группы самые дорогие.

Перед монтажом электрические провода с многопроволочными гибкими жилами оснащаются специальными наконечниками в виде трубок (концевых фитингов). В случае одножильного провода трубки не устанавливают, так как в этом нет смысла.

Оболочка

Выполняет функцию защиты активной зоны и изоляции от повреждений окружающей среды, создает герметичность от влаги и других факторов, а также содержит несколько слоев экранирующих и усиливающих элементов.

Оболочка может состоять из:
  • пластмассы.
  • Ткани.
  • Металл.
  • Армированная резина.
Материалы на основе пластмасс используются для:
  • Изоляция жил и проводов с повышенными диэлектрическими характеристиками.
  • Формирование шланга с высокой герметичностью, защищающего от повреждений и коротких замыканий, со структурой размещенных в нем элементов.

Кабельная бумага, пропитанная специальным составом, применяется в кабелях высокого напряжения до 35 кВ.XLPE используется для формирования изоляционных свойств кабеля, который работает в электрических устройствах напряжением до 500 киловольт с повышенной надежностью и длительным сроком службы.

Для цепей высокого напряжения до 500 кВ ранее изготавливались кабели, заполненные маслом. Они состояли из экранированных проводников, установленных внутри герметичной полости, заполненной маслом. После появления сшитого полиэтилена конструкция масляных кабелей перестала быть актуальной.

Условия безопасности
Кабельная продукция подлежит специальной оценке, которая включает:
  • Поведение кабеля при закрытии в канале.
  • Может ли кабель выдерживать длительные перегрузки?
  • Поведение кабеля при открытом огне, возможность распространения огня при пожаре.
  • Наличие токсичных веществ при горении.
Возникают замыкания

При коротком замыкании жил образуется высокая температура, которая передается на другие расположенные поблизости кабели, нагревает их и может спровоцировать возгорание. В результате этого образуются газы, которые создают повышенное давление, и герметичность кабельного канала нарушается.Далее в канал попадает воздух, обогащенный кислородом, возникает возгорание.

Длительная перегрузка

Сильный электрический ток нагревает металлические жилы и диэлектрический изоляционный слой вместе с оболочкой. Начинаются химические реакции, разрушающие изоляционный слой, образуются газы, которые смешиваются с воздухом, образуется пожар.

Распространение огня

Оболочки из пластика и некоторых видов полиэтилена могут вызвать возгорание. Это делает возможным возгорание.Большая опасность возникает при вертикальном расположении кабелей.

По распространению горения электрические провода делятся на:
  • Нормальные.
  • Огнестойкость в одной прокладке: по горизонтали и вертикали.
  • Огнестойкий, состоит из нескольких прокладок: горизонтально и вертикально.
  • Огнестойкий.
Выброс вредных веществ

Регистрируется реакция кабеля на внешний пожар.Изоляция может выделять вредные вещества просто при нагревании, без горения. Эти кабели нельзя использовать в общественных местах.

Требования к кабелям
Для повышения надежности и безопасности кабели классифицируются в соответствии с:
  • Огнестойкость.
  • Теплостойкость изоляции.
  • Метод обрезки концов.
  • Беречь от влаги.
Электрический шнур

Конструкция шнура — это середина между кабелем и изолированным проводом.Шнур изготовлен по специальной технологии, обеспечивающей гибкость и долговечность.

Шнур используется для создания соединения между электросетью и мобильным электрическим устройством. К бытовой технике, оснащенной шнуром, относятся чайники, утюги, лампы и т. Д.

Маркировка
Для различения электрические провода маркируются при следующих условиях:
  • На заводе в процессе производства.
  • При установке.
В маркировку входят:
  • Изоляция с цветовой кодировкой.
  • Надписи на корпусе.
  • Этикетки и бирки.
Маркировка позволяет:
  • Узнать назначение и конструкцию кабеля.
  • Провести анализ недвижимости.
  • Сделайте оценку заявки.

Маркировка при эксплуатации дополняет имеющуюся информацию и оформляется надписями и бирками, на которых указываются схемы и пути прокладки кабеля, жилы между элементами.Маркировку можно дополнить электронными маркерами. Это позволяет идентифицировать кабель в большом скоплении кабелей.

Европейская маркировка

Идентификация цвета провода

Изоляция провода окрашена по всей длине в один цвет или нанесены цветные метки. Стандарт определяет порядок, в котором разметка применяется к определенным цветам.

Для зеленого и желтого цветов допускается только их сочетание на маркировке одной оболочки.Их нельзя отдельно отмечать этими цветами. Эта цветовая маркировка используется для обозначения защищенных проводов.

Светло-голубой цвет используется для выделения средних проводов. Электрические провода фаз отмечены черным, серым и коричневым цветом.

Обозначение изоляции провода буквами и цифрами

Такие методы маркировки определяют составные части проводных и кабельных конструкций. Но они не содержат полного списка информации о проводах.Такую информацию следует искать в специальной литературе.

Похожие записи

05.09.2023 0

Coocox: CooCox. Текущее состояние дел. / CoIDE / Pluslab

05.09.2023 0

Приборы для измерения давления жидкости: Манометр — из чего состоит? Виды и типы

05.09.2023 0

Регулируемая индуктивность: Регулируемая катушка индуктивности на кольцевом сердечнике

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
