Кабель виды. Виды кабелей и проводов: полное руководство по типам, характеристикам и применению — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие существуют основные виды кабелей и проводов. Чем отличаются силовые, монтажные и информационные кабели. Как выбрать подходящий тип кабеля для конкретных задач. Какие характеристики важны при выборе кабельной продукции.

Содержание

Основные виды и классификация кабелей и проводов

Кабельная продукция подразделяется на несколько основных категорий:

Силовые кабели — для передачи и распределения электроэнергии
Контрольные кабели — для систем контроля и управления
Монтажные провода — для электропроводки внутри помещений
Информационные кабели — для передачи данных и сигналов
Специальные кабели — для особых условий эксплуатации

Рассмотрим подробнее наиболее распространенные виды кабельной продукции.

Силовые кабели: характеристики и применение

Силовые кабели предназначены для передачи и распределения электроэнергии. Основные виды:

ВВГ и его модификации

ВВГ — силовой кабель с медными жилами, ПВХ изоляцией и оболочкой. Характеристики:

Напряжение: до 660-1000 В
Количество жил: 1-5
Сечение: 1,5-240 мм²
Температура эксплуатации: от -50°C до +50°C

Применяется для стационарной прокладки в помещениях, на открытом воздухе, в земле.

NYM

NYM — силовой кабель с медными жилами, двойной изоляцией из ПВХ. Отличается повышенной надежностью. Характеристики:

Напряжение: до 660 В
Количество жил: 2-5
Сечение: 1,5-16 мм²
Температура эксплуатации: от -40°C до +70°C

Используется для открытой и скрытой проводки внутри помещений.

КГ

КГ — гибкий силовой кабель с резиновой изоляцией. Характеристики:

Напряжение: до 660 В
Количество жил: 1-6
Температура эксплуатации: от -60°C до +50°C

Применяется для подключения передвижных механизмов и оборудования.

Монтажные провода для внутренней электропроводки

Монтажные провода используются для внутренней электропроводки в зданиях. Основные виды:

ПУНП (ПБПП)

Плоский провод с медными однопроволочными жилами в ПВХ изоляции. Характеристики:

Напряжение: до 250 В
Количество жил: 2-3
Сечение: 1,5-6 мм²

Применяется для монтажа осветительных сетей и розеточных групп.

ПВС

Гибкий провод с медными многопроволочными жилами в ПВХ изоляции. Характеристики:

Напряжение: до 380 В
Количество жил: 2-5
Сечение: 0,75-16 мм²

Используется для подключения бытовых приборов и оборудования.

Информационные и сигнальные кабели

Для передачи данных и сигналов применяются специальные информационные кабели:

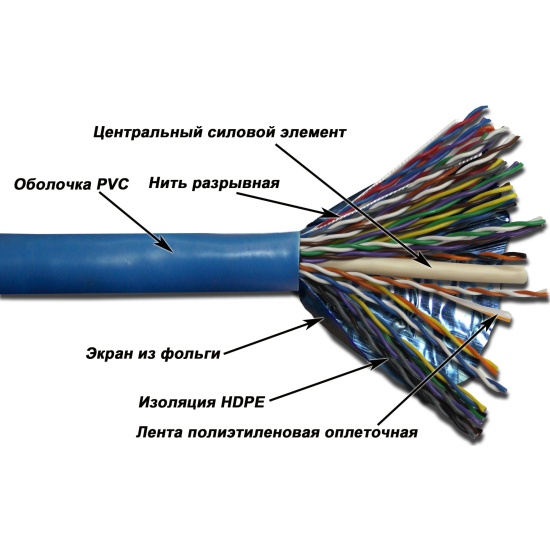

Витая пара

Наиболее распространенный тип кабеля для компьютерных сетей. Основные категории:

Cat5e — до 1 Гбит/с, до 100 МГц
Cat6 — до 10 Гбит/с, до 250 МГц

Cat6a — до 10 Гбит/с, до 500 МГц

Коаксиальный кабель

Применяется для передачи высокочастотных сигналов. Основные виды:

RG-6 — для кабельного ТВ и спутникового телевидения
RG-59 — для видеонаблюдения

Оптоволоконный кабель

Обеспечивает высокоскоростную передачу данных на большие расстояния. Типы:

Одномодовый — для дальних линий связи
Многомодовый — для локальных сетей

Как правильно выбрать кабель или провод

При выборе кабельной продукции необходимо учитывать следующие факторы:

Назначение и условия эксплуатации
Требуемое напряжение и мощность
Количество и сечение жил
Материал изоляции и оболочки
Температурный диапазон работы
Механическая прочность и гибкость
Огнестойкость и пожаробезопасность

Правильный выбор типа кабеля обеспечит надежную и безопасную работу электрической сети или системы передачи данных.

Маркировка кабелей и проводов: как расшифровать

Маркировка кабельной продукции содержит важную информацию о ее характеристиках:

Материал жил (А — алюминий, без буквы — медь)
Материал изоляции (В — ПВХ, П — полиэтилен, Р — резина)
Наличие защитных оболочек (Б — броня, Г — без защиты)
Количество и сечение жил
Напряжение

Например, ВВГнг 3×2.5 расшифровывается как:

ВВГ — винил-винил-голый (медный кабель с ПВХ изоляцией)
нг — негорючий
3 — три жилы
2.5 — сечение жил 2.5 мм²

Особенности монтажа различных видов кабелей

При монтаже кабельных линий следует учитывать специфику различных типов кабелей:

Силовые кабели

Соблюдать минимальный радиус изгиба
Использовать кабельные муфты для соединений
Не превышать допустимую нагрузку

Информационные кабели

Избегать перекручивания витых пар
Соблюдать минимальное расстояние от силовых кабелей

Использовать специальные коннекторы

Оптоволоконные кабели

Соблюдать осторожность при работе с волокном
Использовать специальный инструмент для разделки
Выполнять сварку волокон в чистом помещении

Правильный монтаж обеспечит надежную работу кабельной системы и долгий срок службы.

преимущества, применение, назначение – ТД Сокол™

today
remove_red_eye 22652 просмотры

Содержание:

Основные виды проводов и кабелей
Маркировка силовых кабелей
Основные отличия кабеля от провода
Все виды силовых кабелей
Типы электрических кабелей и проводов

Современная промышленная отрасль, занимающаяся производством электротехнической продукции, предлагает потребителям широкий ассортимент кабельных товаров. На сегодняшний день существует большое количество проводов, электрошнуров и кабелей. Свыше 20 тысяч производятся по общепринятому отечественному ГОСТу. Все они отличаются маркировкой, назначением, техническими характеристиками. Каждый человек, который принимает решение произвести монтаж электропроводки на собственном участке либо в квартире, должен остановить свой выбор на медном или алюминиевом проводнике. Другой вариации кабелей не существует, хотя металлических проводов, имеющих низкое сопротивление, много.

Основные виды проводов и кабелей

Сегодня виды проводов и кабелей подразделяются на несколько вариантов. В частности, среди разновидностей проводной системы различают следующие:

электрические. Их главная цель – выполнение передачи электроэнергии от основного объекта непосредственно к потребителю. Они нужны для того чтобы создавать замкнутую цепь электротока, не допустив его исчезновения;

монтажные. Назначение – передача электроэнергии в рамках одного электрического оборудования, установки либо аппарата;
телефонные. Выступают в качестве двух- либо четырехжильного провода, который используется для монтажа стационарных скрытых или открытых абонентских линий, трансляционных распределительных сетей внутри помещения.Что касается кабельной системы, то здесь можно выделить такие варианты, как:
силовые. Используются в целях подведения электротока к любому типу зданий, в любом помещении. Чаще всего активно задействуется ВВГ и его разновидности;
сетевые. Представляют собой специальный проводник, который обеспечивает передачу информации по конфигурации сети. Активно применяется как в локальных сетях, так и в глобальных интернет-объединениях;
телефонные;
антенные (второе название – коаксиальные). Выступают в качестве средства подключения, предназначаются для эффективной передачи аналоговых, цифровых и иных телевизионных сигналов;
оптические (оптоволоконные). Внутренняя часть состоит из волоконных светодиодов, которые выполняют роль передачи оптического сигнала в линии связи;
акустические. Основная цель – соединение всех составляющих акустической системы, вследствие чего происходит передача сигнала от усилителей звуковой частоты к системе, которая отвечает за воспроизведение звука.

Кроме вышеперечисленных вариантов, следует выделить отдельную группу под названием шнуры. Это гибрид провода и кабеля, которые оснащены огромным числом медных или алюминиевых жил. Главная отличительная особенность – высокий уровень эластичности, стойкость к изгибам, что обуславливает возможность эксплуатировать шнуры длительный период времени.

Запомните! Очень важно ответственно подойти к процессу монтажа кабелей и проводов. Если не соблюдать общепринятые правила, то вы можете либо потерять контакт, либо спровоцировать сильное нагревание, что в свою очередь приведет к возгоранию, замыканию.

Маркировка силовых кабелей

Маркировка силовых кабелей представляет собой цифробуквенное обозначение, которое включает наименование кабеля, отображение в себе важных сведений о его технических характеристиках:

состав жил, изоляции;
предназначение;
общее число и диаметр сечения;
наличие дополнительных особенностей.

Первая буква может быть только «А». Она говорит о том, что жила – алюминиевая. Под маркировкой, которая начинается с иных букв алфавита, либо они вовсе отсутствуют, подразумевается использование меди. Вторая буква говорит о целях предназначения, а третья – о материале и разновидности внутренней изоляции.

Таблица-расшифровка самых часто встречающихся типов маркировки

Маркировка	Расшифровка
СИП	Самонесущий изолированный провод. Эксплуатируют для проведения и дальнейшего рассредоточения электрической энергии в разных сетях.
ШВВП	Шнуры в изоляции поливинилхлорида и виниловой оболочке плоского типа
ПВ1	С виниловым типом оболочки. Активно применяется при стандартной установке осветительной, силовой линии сети.
АПВ	Автоматическое повторное включение. Отвечает за повторное включение ранее выключенного устройства.
ПВЗ	Медный провод с ПВХ-оболочкой. Эксплуатируют наряду с электроаппаратурой, установками во время прокладывания сетей.
ПВС	Соединяющая проводка с ПВХ-защитой. Активно эксплуатируется на промышленных предприятиях.
АВВГнгд	Провод из алюминия с поливинилхлоридной негорючей оболочкой.
ВВГнгд	Кабель, изготовленный из меди с поливинилхлоридной наружной оболочкой, не распространяющий горение, не дымящий.
ВВГпнг	Силовой медный кабель с ПВХ-изоляцией, не поддерживающий горение.

Отныне, когда вы знаете об обозначении букв в аббревиатурах, вы получаете возможность без проблем сделать правильный выбор, исходя из целей его эксплуатации.

Основные отличия кабеля от провода

Мало продавцов и покупателей знают, что существуют некие отличия кабеля от провода. К сожалению, многие люди считают, что эти проводники электричества абсолютно схожи друг с другом. Однако это большое заблуждение.

Основные отличительные черты

Наименование	Кабель	Провод
Структура	Схож с проводом, имеющим многослойную защиту. Оснащен одно- либо несколькими токоведущими жилами, каждая из которых обладает своей изоляцией. Помимо этого, имеет дополнительный защитно-изоляционный слой снаружи, который состоит из полимера, пластика, резинового материала.	Одна либо несколько токопроводящих жил, соединяющих пару участков электроцепей. Жила может быть многопроволочной, голой либо изолированной.
Оболочка	Состоит из ПВХ либо резины, круглой формы. Пространство заполнено между токопроводящей жилой – ниткой, лентой либо мелованным составом. Таким образом предотвращается слипание жил, которые имеют свойство немного смещаться друг от друга. Это позволяет упростить процесс монтажа и дальнейшую эксплуатацию.	Наружная часть выступает в качестве резиновой либо пластиковой трубки, защищающей внутренние жилы от повреждений, попадания влаги и замыканий.
Разновидности	Бронированный вариант. Отличается гибкостью, большим количеством изоляционных слоев снаружи, между которыми имеется специальная защита от возможных повреждений. Она выполнена в виде оплетки либо перевитой металлической ленты.	Защищенный вариант, который имеет сходство с бронированными кабелями – наличие внешней оболочки. Все жилы оснащены собственной изоляцией, а в группе дополнительно закрывают специальным кембриком, состоящим из поливинилхлорида и схожего материала
Применение	Активно используется во время проведения ремонтно-строительных работ как на открытом воздухе, так и в помещении. Применяется для соединения акустических, оптических систем, проведения электрического тока к большим сооружениям.	Чаще всего сфера применения – это передача электрической энергии по воздушной линии или в любом другом месте, где человек не будет иметь доступа к ним. Кроме этого, провод можно использовать в различных электрических устройствах либо в электросети автотранспортных средств.

Все виды силовых кабелей

Помимо всех существующих стандартных силовых кабелей, которые предназначаются для передачи электротока, имеется несколько дополнительных модифицированных вариантов. Они активно применяются в иных целях и обладают другими, отличительными свойствами.

Виды силовых кабелей:

ВВГ;
КГ;
ВББШв;
светящиеся кабели.

Пришло время ознакомиться с классификацией силовых кабельных систем подробнее.

ВВГ

Один из востребованных, высоконадежных силовых кабелей. Активно используется в качестве передачи электротока при напряжении в 1000 Вольт и частоте в 50 Герц. Зависимо от существующих модификаций, принято использовать одну либо многопроволочную жилу, сечение которой составляет не более двух миллиметров квадратных. Внутренний, наружный слой изоляции состоит из ПВХ, что в свою очередь обеспечивает защиту во время воздействия критической температуры, а также попадания внутрь влаги. Среди основных модифицированных вариантов следует выделить:

АВВГ. Отличается наличием алюминиевых однопроволочных жил;
ВВГнг. Защитная оболочка не является распространителем процесса возгорания;
ВВГп. Выступает в качестве плоского кабеля, где все токопроводящие жилы располагаются в одних и тех же плоскостях;
ВВГз. Основная особенность среди всех вышеперечисленных вариантов заключается в том, что внутри изделие содержит изолирующий слой из резиновой стружки либо нитей из поливинилхлоридного материала.

КГ

Расшифровка КГ – кабель с повышенным уровнем гибкости. Рассчитан на использование при высоком показателе напряжения до 620 Вольт и при частоте в 400 Герц. Оболочка изготавливается из резины, что в свою очередь обуславливает высокий уровень гибкости, возможность эксплуатировать при температурном режиме от -55 до +49 градусов.

Зачастую сфера его использования – потребность в подсоединении к электросети мощнейшего оборудования, установок, включая бойлеры, колонки, аппараты, используемые в сварочных работах. При необходимости его можно эксплуатировать при установке силовой проводки, лучше всего остановить выбор на более доступном варианте, так как это дорогостоящее решение.

ВББШв

Представляет собой медный кабель, который оснащен многопроволочными жилами в количестве до пяти штук. При производстве изоляционного слоя применяется поливинилхлорид, которым также заполняют имеющееся между жилами пространство. Под верхним защитным слоем создают специальный бронированный слой, состоящий из нескольких стальных лент, которые наматываются друг на друга.

Могут нормально функционировать при напряжении 860 Вольт и выдерживают перепады температуры в пределах от -63 до +57 градусов. Уровень влажности – не более 98%.

Светящийся кабель

Во время того как данный кабель будет включен в сеть, изоляционная поверхность начнет светиться. Эффект возникновения цвета обуславливается такими вариантами, как:

наличие светодиодов. Изоляция состоит из двух слоев – стандартного, прозрачного. Расстояние между ними составляет 2 сантиметра;
люминесцентное покрытие. Во время включения кабеля в розетку излучается равномерно распределенное свечение по всей площади, что в свою очередь напоминает неоновые трубочки.

При выборе такого типа кабеля следует обратить внимание на вариант именно с люминесцентным покрытием. Положительные стороны заключаются в низкой ценовой категории и полном отсутствии ограничения по длине.

Типы электрических кабелей и проводов

На сегодняшний день существуют следующие типы электрических кабелей и проводов:

медные. Обладают небольшим уровнем сопротивления. То есть, по проводам с одинаковым сечением такой вариант пропускает больше тока и отличается высоким уровнем мощности. Это дорогостоящий тип, что обуславливает его долговечность;

алюминиевые. Отличается высоким уровнем сопротивления, не самыми высокими токопропускными свойствами и небольшой мощностью;
одножильные. Жесткие, применяются в тех случаях, когда отсутствует потребность в частой смене формы (например, при монтаже скрытых проводок). Используют крайне редко, так как многослойность изоляции на сегодняшний день играет очень большую роль;

многожильные (многопроволочные). Они мягкие, достаточно гибкие, поэтому отличаются высоким уровнем устойчивости к изгибам, смене формы. Используют при прокладке открытого типа проводки. Сюда входит шнур подключения к электрической сети бытовой техники, электроаппаратуры. Все провода изолируются по отдельности, а потом заключаются в общую изоляционную оболочку.

Важно! Соединение материалов (алюминий, медь) допускается только при условии использования клеммника. В противном случае, при совершении скрутки, она в любом случае начнет окисляться.

Принимать решение об использовании медного или алюминиевого варианта следует исходя из ситуации, целей и ожиданий.

Какие бывают кабели? Основные виды кабелей, проводов и шнуров

Основные виды кабелей и проводов, используемые при монтаже в условиях квартиры или частного дома, необходимо рассмотреть более подробно. При покупке, установке, эксплуатации и ремонте необходимы тщательные сведения о них.

Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.

ВВГ — обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты. Используется для передачи и распределения электрического тока, рабочее напряжение — 660–1000 В, частота — 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение — от 1,5 до 240 мм².

В бытовых условиях используется кабель сечением 1,5–6 мм², при строительстве частного дома — кабель сечением до 16 мм². Жилы могут быть как одно-, так и многопроволочными. Никаких ограничений нет — можно и в квартире положить кабель сечением 10 мм².

Ассортимент силовых кабелей нашего магазина доступен по ссылкам: медные и алюминиевые.

ВВГ применяется при широком диапазоне температур: от –50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °C в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля.

В случае с плоским кабелем или проводом считается ширина плоскости. Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины.

Кабель ВВГ в разрезе

Разновидности кабеля ВВГ:

АВВГ— те же характеристики, только вместо медной жилы используется алюминиевая;

Кабель АВВГ

ВВГнг— кембрик с повышенной негорючестью;

Кабель ВВГнг LS
ВВГп— наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское;
ВВГз — пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.

NYM не имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Кабель NYM: 1 — медная жила; 2 — оболочка ПВХ; 3 — продольная негорючая герметизация; 4 — изоляция ПВХ

Количество жил — от 2 до 5, сечение — от 1,5 до 16 мм².

Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Обладает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур — от –40 до +70 °C.

Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По сравнению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.

Кабель КГ

КГ расшифровывается очень просто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В. Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от –60 до +50 °C. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д. Есть разновидность КГнг с негорючей изоляцией.

Примечание

КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют его в качестве домашней проводки.

ВББШв — бронированный силовой кабель с медными жилами. Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм² до 240 мм². Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести.

Кабель ВББШв

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от –50 до +50 °C. Влагоустойчив: при температуре +35 °C выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба — не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению.

Модификации:

АВББШв — кабель с алюминиевой жилой;

ВББШвнг — негорючий кабель;

ВББШвнг-LS — негорючий кабель с низким газо- и дымовыделением при повышенных температурах.

Широкий выбор бронированного кабеля представлен здесь.

Провода

Наибольшей популярностью пользуются провода марок ПБПП (ПУНП) и ПБППг (ПУГНП).

Произнести буквосочетание ПБППг сложно, поэтому чаще его называют ПУНП или ПУГНП. ПБПП (ПУНП) относится к установочным, или монтажным.

Ниже подробно описаны возможные виды медных и алюминиевых установочных кабелей.

Провод ПБПП

Провод плоский, с медными однопроволочными жилами, покрытыми изоляцией из ПВХ, внешняя оболочка также из ПВХ. Количество жил — 2 или 3, сечение — от 1,5 до 6 мм². Применяется при прокладке стационарных осветительных систем, а также для монтажа розеток, хотя предпочтительнее использовать его именно для освещения. Номинальное напряжение — до 250 В, частота — 50 Гц. Температурные рамки эксплуатации — от –15 до +50 °C. Радиус изгиба — не менее 10 диаметров.

ПБППг (ПУГНП) отличается от ПУНП жилами — они многопроволочные. Именно поэтому к названию провода добавляется буква «г» — гибкий. Все остальные характеристики соответствуют ПУНП, только минимальный радиус изгиба равен 6. Отличительное свойство — гибкость, поэтому ПУГНП прокладывают в местах, где проводка совершает частые изгибы, или для присоединения к сети бытовых приборов. Провода этих марок продаются в бухтах по 100 и 200 м. Цвет, как правило, белый, реже встречается черный.

Провод ПУГНП

К разновидности ПУНП относится провод с алюминиевыми жилами — АПУНП Он имеет точно такие же характеристики, что и ПУНП, с поправкой на материал жилы. Единственное отличие — АПУНП не может быть многопроволочным, а следовательно, гибким.

Примечание

В целом провода марок ПУНП, ПУГНП и АПУНП прекрасно зарекомендовали себя именно как бытовые провода. В половине случаев мастеру приходится иметь дело именно с ними. Однако следует помнить, что эти марки проводов узкоспециализированные, и не стоит применять их вместо силовых кабелей (таких как NYM или ВВГ).

Внимание!

Популярность проводов ПУНП и ПУГНП основана прежде всего на цене. Однако в этом таится подвох. Дело в том, что в последнее время было замечено несоответствие между заявленным сечением жил провода и фактическим. После проверки выяснилось, что провод, имеющий маркировку ПУГНП 3 х 1,5, на самом деле 3 х 1 — то есть фактическое сечение жилы меньше. То же самое относится и к изоляции. При покупке проводов этой марки необходимо измерять сечение жил и толщину изоляции.

ППВ — медный провод с изоляцией из ПВХ. Провод плоский с разделительными перемычками. Жила однопроволочная, с сечением от 0,75 до 6 мм². Количество жил — 2 или 3. Применяется при монтаже осветительных стационарных систем и прокладке силовых линий. Номинальное напряжение — до 450 В, частота — до 400 Гц. Провод стоек к агрессивным химическим средам, негорюч, имеет широкий температурный диапазон эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба при прокладке составляет не менее 10 диаметров сечения провода. Стоек к механическим повреждениям и вибрации.

АППВ имеет те же самые характеристики, что и ППВ, за исключением материала жилы — она алюминиевая.

Провода ППВ и АППВ

АПВ — алюминиевый одножильный провод с изоляцией из ПВХ. Провод круглый, жила однопроволочная с сечением от 2,5 до 16 мм² и многопроволочная — от 25 до 95 мм².

Провод АПВ

Провод применяется практически во всех видах монтажа стационарных осветительных и силовых систем. Прокладывается в пустотах, трубах, стальных и пластиковых лотках. Широко используется при монтаже распределительных щитов. Химически стоек, температурный режим эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба — не менее 10 диаметров. Стоек к механическим повреждениям и вибрации.

Провод ПВ 1

Внешний вид и характеристики ПВ 1 во всем совпадают с АПВ, кроме материала жилы: вместо алюминия — медь. Сечение жилы начинается с 0,75 мм². Кроме того, жила становится многопроволочной не с 25, а с 16 мм². Более гибок, чем АПВ.

Характеристики провода ПВ 3 совпадают со свойствами АПВ и ПВ 1. Область применения — монтаж участков осветительных и силовых цепей, где необходим частый изгиб проводов: в распределительных щитах, при установке большого количества электроустройств. Применяется также для прокладки электроцепей в автомобилях. Радиус изгиба — не менее 6 диаметров провода.

Провод ПВ 3

Примечание

Провода марок АПВ, ПВ 1 и ПВ 3 имеют самую разнообразную расцветку изоляции, поэтому их весьма удобно использовать для монтажа различного вида распределительных щитов.

ПВС — медный многожильный провод с изоляцией и оболочкой из ПВХ. Оболочка проникает в пространство между жилами, придавая проводу круглую форму и плотность. Жила многопроволочная, их общее количество колеблется от 2 до 5, сечение — от 0,75 до 16 мм². Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жил имеет цветовую маркировку, оболочка белая. Провод используется при присоединении различных электроустройств, начиная с бытовой техники и заканчивая садовым инвентарем. Благодаря гибкости и легкости применяется также для проведения освещения и даже монтажа розеток.

Провод ПВС

ПВС является бытовым проводом, используемым для изготовления удлинителей, шнуров для любого вида техники и ремонта электросетей. Он негорюч (при одиночной прокладке не распространяет горение), термостоек: диапазон температур — от –40 до +40 °C (вариант ПВСУ) и от –25 до +40 °C. Благодаря своей конструкции устойчив к изгибу и механическому износу. ПВС может выдержать не менее 3000 перегибов.

ШВВП — медный или меднолуженый плоский провод. Изоляция жил и оболочка из ПВХ. Жила многопроволочная, повышенной гибкости. Количество жил — 2 или 3, сечение — от 0,5 до 0,75 мм². Напряжение — до 380 В, частота — 50 Гц. Используется как шнур для присоединения осветительных приборов и бытовой техники невысокой мощности, например, паяльников, миксеров, кофемолок и радиоэлектронных приборов.

Примечание
ШВВП — провод исключительно для домашних нужд, его не применяют для проводки освещения или розеток.

Провод ШВВП

Кабели для передачи информации

Помимо электроэнергии кабели передают информационные сигналы. В последнее время появилось множество новых видов проводников информации. Если еще 10–15 лет назад существовали лишь телефонные и антенные кабели, то сейчас с развитием компьютерной техники видов информационных проводников стало намного больше. Большинство из них слишком специализировано и представляет интерес лишь для узкопрофильных специалистов. Для домашнего мастера достаточно знать и уметь пользоваться лишь несколькими видами. Их мы и рассмотрим.

Коаксиальный кабель RG-6

Антенные кабели. На сегодняшний день чаще всего используются RG-6, RG-59, RG-58 или российские аналоги серии РК 75. RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио. Состоит из центральной медной жилы сечением в 1 мм², окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Широко используется для передачи сигналов кабельного и спутникового телевидения. Имеет множество технических характеристик, касающихся частоты передающего сигнала, сопротивления, экранирования и т. д.

Кабель РК 75

Например, обозначение в названии кабеля РК 75 означает, что сопротивление проводника — 75 Ом. Данная информация предназначена для специалистов. Вкратце можно сказать, что этот кабель идеально подходит для передачи видеосигнала от антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников.

Коаксиальный кабель с наконечником

Кабели марок RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т. д.

Кабель РК 75 в разрезе

Компьютерные кабели. Служат для построения компьютерных сетей. Кабель, при помощи которого компьютеры соединяются с Интернетом или друг с другом, — это как раз, известная всем компьютерщикам — витая пара. Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема или передачи сигнала.

Витая пара

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепроницаемой оболочкой из полипропилена.

Витая пара в разрезе

В конструкции витой пары присутствует разрывная нить. При ее помощи с кабеля легко снимается внешняя оболочка, открывая доступ к токопроводящим жилам. В зависимости от вида кабеля возможны различные варианты защиты:

UTP, или незащищенная, без общего экрана для пар проводов;
FTP, или фольгированная, с экраном из алюминиевой фольги;
STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно заключена в экран.
Наконечник RJ-45 для подсоединения к компьютеру

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей, — это категория CAT5e. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных — до 1 Гб/с при использовании всех пар. Можно увидеть такой кабель, использующийся в качестве телефонного провода категории CAT1 или САТ2, то есть состоящий из 1 или 2 пар проводов.

Витая пара с коннектором для подсоединения к компьютеру, защищенная оболочкой из ПВХ

Телефонные кабели и провода

Телефонные провода делятся на 2 основных вида. Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид применяется для разводки в отдельно взятых квартире или доме.

ТППэп: 1 — жила; 2 — полиэтиленовая изоляция; 3 — сердечник; 4 — скрепляющая обмотка; 5 — поясная изоляция; 6 — экран

ТППэп — основной вид кабеля для прокладки линий телефонной связи, рассчитанной на большое количество абонентов. Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм², покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «п» в названии обозначают пленочный экран.

Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жилами занимает гидрофобный уплотнитель. Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под землей, в кабельных каналах или воздушным путем. Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.

Телефонный провод ТРВ

ТРВ — одно- или двупарный телефонный распределительный провод. Это плоский провод с разделенным основанием, жила медная, однопроволочная, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. Изоляция из ПВХ. Предназначен для проведения телефонных линий внутри помещений. Эксплуатируется при температуре от –10 до +40 °C. Влажность не должна превышать 80 % при температуре +30 °C.

Провод ТРП

ТРП — по характеристикам совпадает с ТРВ. Единственное отличие — это изоляция, у ТРП она сделана из полиэтилена. По сравнению с ТРВ провод более устойчив к воздействию внешней среды и его можно прокладывать снаружи зданий.

Провод ШТЛП

ШТЛП — телефонный плоский шнур с медными многопроволочными жилами. Изоляция жил из полиэтилена. Изолированные ТПЖ покрыты оболочкой из ПВХ. Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм². Используется для проведения линий внутри помещений и в телефонных аппаратах. Провод повышенной гибкости.

Провод ПРППМ

ПРППМ — плоский провод с разделяющим основанием и медными однопроволочными жилами с изоляцией и оболочкой из полиэтилена. Существует модификация ПРПВМ, оболочка которого изготовлена из ПВХ. Количество жил — 2, сечение жилы — 0,9 или 1,2 мм². Применяется при прокладке телефонной линии вне помещения, на воздушных опорах, в земле и по стенам зданий. Стоек к температурному воздействию, условия эксплуатации — от –60 до +60 °C.

Специальные виды кабелей и проводов

Для монтажа электрических систем в местах, условия которых сильно отличаются от обычных, используются специальные кабели, обладающие повышенной устойчивостью к воздействию внешней среды. К таким местам относятся бани, печи и погреба. В общем, везде, где слишком жарко, влажно или холодно и к тому же есть вероятность механического повреждения. Понятно, что ПВС или ВВГ в таких местах устанавливать нельзя, не говоря уже о ПУНП или ШВВП.

Провод РКГМ

РКГМ — силовой монтажный одножильный провод повышенной термостойкости, гибкий. Жила медная, многопроволочная, сечение — от 0,75 до 120 мм².

Изоляция из кремнийорганической резины, оболочка стекловолоконная, пропитанная термостойкой эмалью или лаком. Данный провод рассчитан на номинальное напряжение до 660 В и частоту до 400 Гц. Устойчив к вибрации, повышенной влажности (до 100 % при температуре +35 °C), термостоек (диапазон эксплуатационных температур — от –60 до +180 °C). Кроме того, провод защищен от вредного воздействия лаков, растворителей и грибковой плесени. Идеальный проводник для помещений с повышенной температурой (котельные и печи), подходит для электромонтажа в банях, саунах, подключений духовых шкафов.

Провод ПНСВ

ПНСВ — нагревательный одножильный провод. ТПЖ однопроволочная стальная, вороненая или оцинкованная сталь. Сечение жилы — 1,2; 1,4; 2 и 3 мм². Изоляция из ПВХ или полиэтилена. Номинальное напряжение — до 380 В, частота — 50 Гц. Провод термоустойчив: диапазон рабочих температур — от –50 до +80 °C, стоек к щелочам и влагоустойчив (переносит погружение в воду). Применяется в качестве нагревательного элемента: в бытовых условиях при помощи ПНСВ монтируются теплые полы.

Провод ВПП

ВПП — одножильный медный провод. Жила многопроволочная, заключена в изоляцию из полиэтилена, оболочка также из полиэтилена или ПВХ. Сечение жилы — от 1,2 до 25 мм². Номинальное напряжение — 380 или 660 В, частота — 50 Гц. Провод устойчив к перемене давления. Диапазон рабочих температур — от –40 до +80 °C. Применяется для двигателей артезианских скважин, погруженных в воду в условиях высокого давления.

Светодиодный кабель

Светодиодный кабель — очень интересный вариант силового. Под прозрачной внешней оболочкой вдоль силовых ТПЖ размещены дополнительные провода с последовательно подсоединенными светодиодами разного цвета. Они расположены на расстоянии 2 см друг от друга, горят постоянным достаточно сильным светом. Такой кабель выполняет не только декоративные функции, хотя с его помощью можно создавать целые световые картины. Помимо эстетических целей он очень удобен для присоединения к переносным электромеханизмам. Чаще всего светодиодный кабель используют для подключения сценической аппаратуры. Полезен он тем, что при разрыве не надо искать место повреждения: диоды на этом участке перестанут светиться. Такие кабели изготовляет фирма «Дюралайт». Помимо силовых проводов существуют компьютерные светящиеся кабели. С помощью таких проводов можно создавать очень интересные дизайнерские решения, превращая кабель в элемент освещения.

Электролюминесцентный кабель

Кроме светодиодных кабелей существуют электролюминесцентные. Они светятся равномерно по всей длине. С помощью таких кабелей можно создавать светящиеся надписи и даже целые картины. Это отличная альтернатива гибким неоновым трубкам, из которых обычно изготавливаются подобные дизайнерские украшения. К тому же электролюминесцентный кабель дешевле неоновых трубок и не ограничен по длине.

11 типов кабелей, которые должен знать каждый домовладелец

istockphoto. com

Кабели используются для подключения одного устройства к другому, будь то телевизор, маршрутизатор или компьютер. Однако не все устройства используют один и тот же тип кабеля, а некоторые устройства имеют разные типы кабелей для различных периферийных выходов или для получения питания от электрической розетки.

Из-за разнообразия типов кабелей важно понимать разницу между кабелями для компьютеров и типами аудиокабелей. Также полезно знать, как отличить кабель micro USB от кабеля USB-C и т. д. Познакомьтесь поближе с распространенными типами кабелей, которые используются в доме, прочитав о следующих 11 типах кабелей.

1. Кабель HDMI

amazon.com

Кабели HDMI являются одними из наиболее часто используемых и хорошо известных кабелей для подключения компьютеров, телевизоров, игровых систем и других электронных устройств. Они были выпущены в 2004 году в качестве замены кабелей VGA, потому что HDMI мог передавать и передавать звук и видео в высоком разрешении, в то время как кабелям VGA требовалось несколько портов для подключения звука и видео.

Длина этих кабелей может варьироваться от менее 1 фута до более 20 футов, что позволяет пользователям устанавливать комплексные развлекательные системы у себя дома или просто подключать компьютер к монитору. Из-за большого спроса на развлечения высокой четкости кабели HDMI обычно входят в комплект систем видеоигр, домашних проекторов и других периферийных устройств, поэтому вполне вероятно, что у вас дома есть один или несколько таких кабелей.

Подходит для: Используйте кабели HDMI для получения звука и видео высокой четкости с телевизора или монитора компьютера.

Наша рекомендация: HDMI-кабель Highwings 8K, 2 шт. — можно приобрести на Amazon за 14,99 долл. США (Гбит/с).

2. USB Type-A
amazon.com
Если вы когда-либо пытались найти правильную ориентацию кабеля при подключении кабеля USB к компьютеру, то вы хорошо знакомы с кабелями USB типа A. Эти USB-кабели являются одним из наиболее распространенных типов компьютерных кабелей, хотя существуют также кабели USB-C, micro USB и даже кабели Lightning. Однако основное отличие кабеля USB-A от других кабелей USB заключается в размере и назначении.
В то время как другие кабели USB в основном используются для подключения небольших устройств, таких как планшеты или телефоны, кабели USB-A необходимы практически для каждого периферийного устройства компьютера, включая клавиатуры, мыши, гарнитуры, флэш-накопители, беспроводные адаптеры и внешние жесткие диски. Они имеют плоскую прямоугольную форму и должны быть вставлены в правильной ориентации, иначе кабель не войдет в порт USB.
Подходит для: Кабели USB-A необходимы для проводного соединения между компьютерными периферийными устройствами, а также используются с игровыми консолями и телевизорами.
Наша рекомендация: Удлинительный кабель AINOPE 10FT USB 3.0 — купите на Amazon за 10,99 долларов США.
3. Кабель USB-C
amazon.com
Являясь одним из новейших доступных типов кабелей USB, кабели USB-C способны передавать аудио-, видео- и текстовые данные. Эти кабели небольшой прямоугольной формы с закругленными концами обычно используются с планшетами, смартфонами и другими мобильными устройствами. Кабели USB-C предназначены не только для подключения устройства к компьютеру для передачи данных, их также можно использовать для зарядки устройства, что делает кабели USB-C впечатляющим шагом вперед по сравнению со старыми типами кабелей, функциональность которых была ограничена.
На самом деле, эти USB-кабели теперь начинают использоваться с ноутбуками и игровыми консолями, заменяя традиционные кабели контроллеров этим инновационным новым дизайном. Перед использованием проверьте порты на вашем компьютере, смартфоне или другом устройстве на наличие порта USB-C. Некоторые продукты Apple имеют порты для кабеля Lightning, в то время как другие продукты теперь используют порты USB-C.
Подходит для: Подключайте смартфоны, планшеты и другие мобильные устройства с помощью новых кабелей USB-C.
Наша рекомендация: Кабель Anker USB C — приобретите на Amazon за 14,99 долларов США
Кабели Anker USB-C удлиняются до 6 футов и предназначены для подключения мобильных устройств от порта USB-C к адаптерам питания USB-A для зарядка.
4. Micro-USB
amazon.com
USB-кабель типа micro-USB — это старый тип кабеля, который был стандартом для смартфонов, планшетов и других мобильных устройств, пока его не заменили на USB. -С кабели. Несмотря на то, что это кабель старого типа, некоторые новые продукты по-прежнему будут иметь порты micro-USB, например цифровые камеры, внешние жесткие диски или клавиатуры. Кабели USB-C в настоящее время имеют более узкий спектр применения.
Если у вас старый планшет или смартфон, то, скорее всего, устройство оснащено портом micro-USB. Эти тросы имеют трапециевидную форму с короткой плоской вершиной и длинным плоским низом. Как и кабели USB-C, кабели micro-USB можно использовать как для передачи данных, так и для подзарядки совместимых мобильных устройств.
Подходит для: Заряжайте или подключайте старые мобильные устройства и некоторые новые периферийные устройства с помощью кабелей micro-USB.
Наша рекомендация: Кабель Micro USB RAMPOW — купите на Amazon за 8,49 долл. США
Кабель micro USB с нейлоновой оплеткой устойчив к скручиванию, изгибу и перегибам, которые могут повредить менее прочные кабели.
5. Кабель Lightning
amazon.com
Хотя кабели Lightning на самом деле не являются USB-кабелями, их часто объединяют с ними, поскольку они выполняют те же основные функции, что и подключение смартфонов, планшетов и компьютерных периферийных устройств. Однако разница в том, что кабели Lightning — это продукт, производимый Apple для устройств Apple под брендом. Эти кабели можно использовать как для передачи данных, так и для зарядки устройств.
Кабели Lightning имеют тот же размер, что и кабели USB-C, но вместо прямоугольной или даже трапециевидной формы разъемы кабелей Lightning просто состоят из тонкого куска металла с несколькими контактными точками на конце металлического разъема. Очевидным ограничением кабелей Lightning является то, что они бесполезны для какого-либо продукта, кроме устройств Apple, и, учитывая постоянную популярность Samsung, Microsoft и других брендов электроники, такое использование для конкретных брендов умаляет общие возможности кабеля Lightning.
Подходит для: Пользователи Apple используют кабели Lightning для подзарядки мобильных устройств, подключения периферийных устройств MacBook и передачи данных с устройств Apple или на них.
Наша рекомендация: SMALLElectric Lightning Cable — купите на Amazon за 7,64 доллара США
Усиленная конструкция этого шестифутового кабеля Lightning помогает предотвратить повреждение разъема из-за чрезмерного использования.
6. Аудиокабель 3,5 мм
amazon.com
Используемый в качестве одного из наиболее распространенных аудиокабелей более десяти лет, 3,5-миллиметровые аудиокабели также могут называться вспомогательными или вспомогательными кабелями. Их лучше всего узнают, когда вы хотите послушать музыку, чтобы заглушить соседей, заняться учебой или уделить внимание важному видеозвонку. Просто возьмите наушники и подключите их 3,5-миллиметровым вспомогательным кабелем к порту для наушников на вашем устройстве.
Хотя этот порт обычно называют портом для наушников, технически это 3,5-миллиметровый порт аудиокабеля. Так уж получилось, что устройства, которые чаще всего используют это соединение, — это наушники, поэтому производители компьютеров, планшетов и смартфонов начали маркировать порт символом наушников, что привело к тому, что большинство людей стали называть его разъемом для наушников или портом для наушников. В некоторых компьютерных динамиках также используются 3,5-миллиметровые аудиокабели, хотя более крупные динамики обычно имеют более прочные аудиокабели для лучшей передачи аудиоданных.
Подходит для: Подключите наушники или совместимые динамики с помощью 3,5-миллиметровых аудиокабелей.
Наши рекомендации: Аудиокабель Tan QY 3,5 мм. Приобретите на Amazon за 8,99 долл. США. аудиопорты.
7. Кабель Ethernet
amazon.com
Несмотря на то, что кабели Ethernet были изобретены более 40 лет назад, они никогда не пользовались большим спросом у бытовых потребителей по сравнению с кабелями USB, HDMI или даже старыми кабелями VGA. Причина этого в том, что кабели Ethernet используются специально для подключения нескольких устройств в локальной сети (LAN) или глобальной сети (WAN).
Эти сети обычно используются на рабочих местах, но дома кабели Ethernet используются только для прямого подключения компьютера к модему или маршрутизатору. Кабели Ethernet также можно использовать для подключения сетей камер безопасности, что позволяет пользователю управлять камерами с одного устройства вместо того, чтобы каждая камера работала в своей собственной независимой сети.
Подходит для: Используйте кабель Ethernet, чтобы настроить взаимосвязанную домашнюю систему безопасности или получить надежный доступ в Интернет, когда Wi-Fi затруднен.
Наша рекомендация: Ethernet-кабель Vabogu Cat 8. Приобретите на Amazon за 8,99 долларов США.
8. Коаксиальный кабель
amazon.com
Более 20 лет назад коаксиальные кабели в основном использовались для подключения домашних спутников и местных кабельных сетей к дому, чтобы смотреть телевизор с семьей. В то время доступ в Интернет был доступен только через модем с коммутируемой связью через локальную телефонную сеть. Когда впервые появился кабельный интернет, коаксиальные кабели быстро стали необходимостью во многих жилых домах.
В настоящее время коаксиальные кабели по-прежнему используются для подключения домашних модемов и маршрутизаторов к входящей кабельной системе. Они также полезны для домашнего спутникового подключения и их очень легко распознать благодаря идеально круглому разъему с тонким проводом, выступающим из центра кабеля.
Подходит для: Убедитесь, что в доме есть быстрый доступ в Интернет, надежное спутниковое соединение и стабильная передача кабельного телевидения по коаксиальному кабелю.
Наша рекомендация: Кабели Ultra Clarity Коаксиальный кабель — приобретите на Amazon за 10,95 долларов США
Сведите к минимуму помехи и обеспечьте плавное подключение к Интернету с помощью позолоченных разъемов коаксиального кабеля.
9. Волоконно-оптический кабель
amazon.com
Волоконно-оптические кабели не ограничены конкретным разъемом или портом, как кабели USB или HDMI. Этот тип кабеля заменяет традиционную конструкцию передачи по кабелю передачей на основе света. Вместо того, чтобы полагаться на электрические импульсы, эти кабели могут иметь сотни оптических волокон, проходящих через них, которые отправляют данные с помощью быстрых импульсов света. Как известно большинству людей, свет распространяется быстрее, чем любой другой вид энергии, поэтому скорость передачи по оптоволоконному кабелю значительно выше, чем по стандартному медному кабелю.
Однако гибкость волоконно-оптических кабелей ограничена, и эти кабели являются относительно новыми, поэтому в настоящее время они широко не используются в жилых помещениях. Тем не менее, многие интернет-провайдеры начали заменять старые медные кабели оптоволоконными, чтобы увеличить потенциал своей сети.
Подходит для: Возможна быстрая и точная передача данных с использованием высококачественного оптоволоконного кабеля для аудио-, видео- и тестовой передачи.
Наша рекомендация: Волоконно-оптический кабель WARRKY 6 футов — купите на Amazon за 9,99 долларов США
Получите невероятно чистый звук, когда этот оптоволоконный кабель используется для подключения игровых консолей, звуковых панелей и систем домашнего кинотеатра к телевизору.
10. Кабель DVI
amazon.com
Кабели DVI предназначались для замены кабелей VGA, когда большинство развлекательных программ перешли с аналогового контента на цифровой. Эти кабели улучшили скорость передачи и качество данных, позволяя пользователям смотреть телевизор, играть в видеоигры или работать на компьютере с выходом более высокого разрешения, чем это было возможно ранее.
Использование кабелей DVI было быстро заменено кабелями HDMI до того, как кабели DVI смогли полностью заменить кабели VGA, что сделало HDMI более популярным преемником кабелей VGA. В некоторых компаниях и домашних офисах все еще могут быть кабели DVI для подключения компьютера к старому монитору, одновременного подключения нескольких мониторов к одному компьютеру или подключения к старому телевизору. Однако этот тип кабеля в основном вышел из употребления.
Подходит для: Пользователи старых мониторов и телевизоров могут использовать кабели DVI для подключения настольных компьютеров, проекторов и ноутбуков.
Наша рекомендация: Кабель Benfei DVI-D-DVI-D — купите на Amazon за 8,99 долл. долговечность.
11. Шнур питания переменного тока
amazon.com
Почти каждое электронное устройство в доме имеет шнур питания переменного тока (AC) для подключения устройства к доступной электрической розетке. Без кабеля переменного тока невозможно зарядить большинство компьютеров, включить телевизор, и даже такие бытовые приборы, как микроволновые печи, кофеварки и будильники, могут стать бесполезными без шнура такого типа.
Некоторым пользователям может не понадобиться кабель HDMI или кабель USB, но этого нельзя сказать о кабелях питания переменного тока. Если вы используете какое-либо электронное устройство, которое подключается к стандартной розетке, вам также понадобится шнур питания переменного тока. К некоторым устройствам подключен этот шнур, в то время как другие устройства, например ноутбуки, могут иметь съемный шнур питания переменного тока.
Подходит для: Обеспечьте питание электронных устройств в доме с помощью кабеля питания переменного тока.
Наша рекомендация: Шнур питания переменного тока Bicmice. Приобретите на Amazon за 7,99 долларов США.
Типы электрических проводов и кабелей
Электрические кабели и провода считаются одним и тем же. На самом деле они совсем другие. Провод состоит из одного электрического проводника, а кабель представляет собой группу или пучок нескольких проводов внутри общей оболочки. Оба они используются для передачи электрического тока.
В настоящее время благодаря развитию технологий почти все работает на электричестве. Будь то в помещении или на улице, нам нужна стабильная, бесперебойная подача электроэнергии, которая достигается за счет использования подходящих типов проводов и кабелей. Не только электрический сектор использует кабели и провода для передачи и распределения электроэнергии в нашем доме и промышленности, телекоммуникационный сектор также использует различных типов кабелей для бесперебойной передачи данных.
Содержание
Маркировка кабелей
Маркировка кабелей очень важна и дает много информации о типах изоляции, количестве проводов и сечении проводов. Взгляните на некоторые этикетки, написанные на проводах, обычно используемых в домашней электропроводке.
14-2G : Кабель содержит два изолированных провода и провод заземления; индивидуальный провод 14 калибра.
14-3G : Кабель состоит из трех изолированных проводов и провода заземления; отдельные провода 14-го калибра.
12-2 с G : кабель содержит два изолированных провода с заземляющим проводом; отдельные провода 12-го калибра.
12-3 с G : кабель состоит из трех изолированных проводов с заземляющим проводом; отдельные провода 12-го калибра.
600 В : Этот кабель рассчитан на максимальное напряжение 600 В; обычно используемый кабель NM для домашней проводки.
ТИП NM-B : NM означает неметаллический, это кабель с неметаллической оболочкой типа B; это обычно используемый кабель для электропроводки приборов и устройств в доме.
Самая важная этикетка из них касается изоляции или пластикового покрытия вокруг токопроводящих проводов. Вот некоторые из распространенных этикеток, наносимых на провода.
THHN
THWN
ТНВ
XHHN
Значение каждой буквы, используемой в приведенных выше этикетках, указано ниже:
T : Термопластичная изоляция, огнестойкий материал
H : термостойкий; способен выдерживать температуры до 167 F.
HH : Высокая термостойкость; способен выдерживать температуры до 194 F.
W : «мокрый» или одобренный для сырых и влажных помещений; этот провод также подходит для сухих помещений
X : Изоляция из огнестойкого синтетического полимера
N : Нейлоновое покрытие для защиты от масла и бензина
Запись по теме: Типы электрических чертежей и диаграмм
Бытовые электропроводки
Жилая электропроводка от опоры до приборов или устройств внутри дома делится на пять основных типов.
Кабель сервисного ввода:
Кабель между опорой и помещением или зданием потребителя. Служебный ответвительный кабель представляет собой воздушную линию электропередачи от столба до служебного оголовка дома. Кабель сервисного ответвления может быть нескольких типов, указанных ниже:
Дуплексный кабель: Дуплексный служебный ответвительный кабель представляет собой двухжильный проводник, т. е. имеет два проводника; изолированный провод для фазной линии и неизолированный провод для нейтральной линии. Используется для подачи однофазного питания в здание.
Триплексный кабель: Триплексный ответвительный кабель представляет собой трехжильный проводник. Он имеет два изолированных проводника для фазной линии и неизолированный провод для нейтральной линии.
Четырехжильный кабель: Служебный ответвительный кабель Quadruplex представляет собой четырехжильный или четырехжильный проводник. Имеет 4 проводника; три из них — изолированные проводники для фазных линий и неизолированный провод для нулевой линии. Используется для подачи 3-х фазного электроснабжения от опоры к зданию.
Фазный провод представляет собой кабель AAC , в то время как нейтральный провод доступен в AAC/AAAC/ACSR . В этих кабелях используется изоляция из сшитого полиэтилена, которая защищает эти проводники от влаги, тепла и т. д.
Главные питающие провода:
Главные питающие кабели и провода подают электроэнергию от сервисного флюгера к зданию. Для этой цели используются кабели THHN 600 В, одножильные или многожильные, с номиналом на 25% больше максимальной требуемой нагрузки.
Провода питания панели:
Провода питания панели подают питание к главной распределительной коробке. Обычно это кабели THHN с черной изоляцией, номинальная мощность которых на 25 % превышает максимальный ток нагрузки 9.0266
Провода в неметаллической оболочке:
Неметаллические провода или провода в оболочке из NM используются для внутренней электропроводки. Он может состоять из 2 и более изолированных проводников с изолированным или неизолированным заземляющим проводником. Есть еще один слой пластиковой оболочки из сшитого полиэтилена для большей защиты. Последняя версия NM type-B в настоящее время используется электриками для внутренней установки. Проводники могут быть одножильными или многожильными. Многожильные провода легче прокладывать через кабелепроводы.
Одножильный провод
Одножильный провод является наиболее популярным выбором для разводки электропроводки внутри дома. Он доступен с несколькими калибрами, цветом (для обозначения фазы, нейтрали и заземления) и одножильными или многожильными проводниками. Одножильный провод обеспечивает лучшее соединение, но одножильные провода легче прокладывать через кабелепроводы. Оба они доступны с изоляцией THW и THHN.
Типы кабелей и проводов
Существует несколько типов кабелей и проводов в зависимости от их применения и использования.
Кабель связи
Типы кабелей и проводов, которые используются для связи или передачи сигналов, называются кабелем связи. Единственной целью является передача информации. Существует 3 типа кабелей связи:
Коаксиальный кабель
Коаксиальный или коаксиальный кабель представляет собой тип электрического кабеля, состоящего из четырех слоев, образующих коаксиальную форму (имеющую общую ось или центр). Центральная часть коаксиального кабеля представляет собой жилу, покрытую изоляционным пластиковым слоем, который окружен металлическим экраном. Сверху четвертый слой пластиковой изоляции.
Коаксиальный кабель используется для передачи высокочастотного сигнала. Вот почему металлический экран используется для блокировки шумовых помех. Он обычно используется для распределения сигнала кабельного телевидения, передачи сигнала между антеннами, передатчиком и приемником.
Коаксиальный кабель подразделяется на различные типы, и каждый из них имеет свое применение.
Жесткий коаксиальный кабель или кабель Heliax
Жесткий коаксиальный кабель или, в основном, известный под своим торговым названием Кабель Heliax представляет собой толстый коаксиальный кабель с центральной сплошной жилой из меди и экраном из медной или серебряной трубки. Он специально используется для высокочастотной широковещательной передачи. Он может передавать сотни каналов и обычно устанавливается между наземным передатчиком и воздушной антенной.
Излучающий или негерметичный коаксиальный кабель
Излучающий или негерметичный коаксиальный кабель — это еще один тип коаксиального кабеля, в котором экран специально разработан таким образом, чтобы излучать радиочастотные волны. Экран выполнен с прорезями, настроенными на определенную длину волны РЧ, что обеспечивает эффект двунаправленной утечки между передатчиком и приемником. Этот тип коаксиального кабеля используется в местах, где антенна невозможна, например, в подземных туннелях, шахтах лифтов и т. д.
Коаксиальный кабель RG-6
RG-6 — наиболее распространенный тип коаксиального кабеля, который используется для передачи сигналов в жилых и коммерческих помещениях. Он изготовлен из цельного медного провода с пластиковой изоляцией, покрытой алюминиевой фольгой и экранированной оплеткой для защиты от помех. Он используется для передачи аудио- и видеосигналов в таких приложениях, как кабельное телевидение, сигнал спутникового телевидения, радио и т. д.
Триаксиальный или триаксиальный кабель
Триаксиальный кабель — это еще один тип коаксиального кабеля, который включает еще один слой изоляции и экран поверх существующего экрана. Второй или внешний экран заземлен для защиты внутреннего экрана от электромагнитных помех.
Твинаксиальный или твинаксиальный кабель
Твинаксиальный кабель — тип коаксиального кабеля, аналогичный RG-6, но с двумя внутренними проводниками вместо одного. Два изолированных внутренних проводника скручены вместе и окружены экранирующей оплеткой. Он используется для высокоскоростной передачи сигналов ближнего действия, обычно для сети 10 Gigabit Ethernet.
Полужесткий коаксиальный кабель
Полужесткий коаксиальный кабель — еще один тип коаксиального кабеля, внешняя оболочка которого выполнена из твердой меди с внутренним проводником. Внешний экран обеспечивает лучшую защиту от помех. Из-за трубчатой структуры щита он не очень гибкий и не предназначен для изгиба после первоначальной формовки.
Жесткий линейный коаксиальный кабель
Жесткий линейный коаксиальный кабель представляет собой модифицированную форму полужесткого кабеля, состоящего из двух концентрических трубок (экрана), который обеспечивает дополнительную защиту для сигнала высокой мощности. Такие кабели не предназначены для сгибания, поэтому для сгибания используются колена и межблочные соединения. Они используются для передачи сигналов высокой мощности между радиочастотными компонентами передатчика и антенной.
Витая пара
Этот тип кабеля связи состоит из двух изолированных проводов, скрученных вместе, образующих витую пару. Целью скручивания является уменьшение электромагнитных помех или шума. Они используются в сети Ethernet и телефонной связи.
В зависимости от защиты от шума они делятся на два типа.
Кабель с неэкранированной витой парой (UTP)
Кабели UTP не имеют дополнительного экрана для защиты от помех. Витые пары могут уменьшить шум, но все же влияют на него. Различные категории кабелей UTP используются в жилых и коммерческих зданиях с различной пропускной способностью, например. CAT1, CAT2 и т. д.
Кабель с экранированной витой парой (STP)
Кабель STP имеет дополнительный слой фольги, защищающий провода от электромагнитных помех. Они используются для высокотехнологичных приложений, где на кабели могут влиять внешние помехи.
Волоконно-оптические кабели
Волоконно-оптический или оптоволоконный кабель представляет собой тип кабеля связи, изготовленный из гибких прозрачных стеклянных волокон, известных как оптические волокна, которые передают данные в виде света. Толщина волокна примерно равна человеческому волосу, и каждое отдельное волокно покрыто пластиковой изоляцией. Есть еще один внешний защитный слой, защищающий волокна от помех.
Волоконно-оптический кабель подразделяется на два основных типа;
Одномодовый или одномодовый волоконно-оптический кабель:
Этот кабель позволяет передавать только один режим света. Он сделан из очень тонкой одиночной нити волокна, которая позволяет распространяться только одной световой волне. Это уменьшает число отражений света, что снижает затухание сигнала. Он обеспечивает высокую скорость передачи на большие расстояния с очень низким затуханием, но при высокой стоимости.
Многомодовый оптоволоконный кабель:
Этот тип оптоволоконного кабеля состоит из относительно более толстых волокон, которые пропускают более одной световой волны, поэтому он может передавать относительно больше данных. Но количество отражений света из-за большого количества волн на большом расстоянии вызывает затухание и искажение сигнала на приемном конце. Вот почему он используется для передачи данных на относительно короткие расстояния, например, в локальную сеть, систему безопасности и т. д.
Кабель прямого прокладки (DBC)
Этот тип кабеля используется для связи и передачи электроэнергии. Он специально разработан для захоронения непосредственно под землей без необходимости дополнительной изоляции, обшивки или трубопроводов. Он изготовлен из жгутов оптоволоконных кабелей с толстой металлической жилой для жесткости. Он имеет несколько слоев защиты, таких как пластиковый изоляционный слой, водонепроницаемый слой, а также амортизирующий гель и т. д., чтобы защитить его от тепла, влаги и других подземных факторов.
Кабель с неметаллической оболочкой (NM, NM-B)
Кабель с неметаллической или NM оболочкой или кабель, известный под торговой маркой «romex», представляет собой тип электрического кабеля, внешняя оболочка которого изготовлена из пластика, защищающего внутренние проводники. Чаще всего используется для электропроводки в жилых помещениях.
Существует два типа кабеля с оболочкой из NM в зависимости от количества проводников;
Двухжильный кабель с оболочкой NM : Этот тип кабелей имеет две отдельно изолированные жилы с неизолированной жилой для заземления, что в сумме составляет 3 жилы. Он поставляется в различных калибрах для различных рейтингов и помечен как «<калибр> — 2 WG». Это означает, что этот кабель содержит 2 провода плюс заземляющий провод.
Трехжильный кабель с оболочкой NM : этот тип кабеля содержит 3 изолированных провода с оголенным заземляющим проводом. Он используется для трехфазного применения, поэтому отдельные проводники маркируются разными цветами фаз для идентификации.
Провода NM доступны в одножильном , а также многожильном виде. Одножильный проводник обеспечивает лучшее соединение на клеммах, но его трудно прокладывать через трубы или кабелепроводы. В то время как многожильные проводники более гибкие и их легче прокладывать через кабелепроводы.
NM-B (B для зданий) — это тип кабеля NM, который специально используется для внутренней электропроводки зданий. Они используются для проводки внутри стен и полов, но не должны использоваться во влажных местах, например, для внешней проводки.
Кабель с металлической оболочкой (бронированный кабель, AC или BX, MC)
Кабель с металлической оболочкой, как следует из названия, представляет собой тип бронированного электрического кабеля с металлической защитой изолированных жил. Проводники отдельно изолированы пластиковым слоем, который окружен металлической оболочкой для дополнительной защиты. Металлическая оболочка может быть плетеной или скрученной, которая окружает отдельные или все проводники, или может представлять собой сплошную трубчатую конструкцию.
Кабели с металлической оболочкой в основном известны как кабель AC (бронированный кабель) или кабель BX и кабель MC (металлическая оболочка). BX — зарегистрированная торговая марка кабелей переменного тока.
Бронированный кабель (AC)
Этот тип кабелей с металлической оболочкой имеет защитный скрученный или плетеный металлический слой, обычно выполненный из стали поверх жилы. Внешняя оболочка выполнена из пластика. Металлический слой обеспечивает дополнительную механическую прочность против любых повреждений, а также может использоваться для заземления. Таким образом, они не используются во влажных или влажных помещениях, а также под землей. Армирующий слой может быть проволочной оплеткой, стальной проволокой или стальной лентой. Кабель, армированный стальной проволокой (SWA), является наиболее распространенным типом бронированного кабеля, используемого для передачи электроэнергии.

Кабель с металлической оболочкой (MC)
Различие между кабелями переменного тока и MC заключается в том, что металлическая оболочка кабеля MC не может использоваться в качестве заземляющего провода. Он имеет дополнительный изолированный провод зеленого цвета для заземления. Таким образом, их можно использовать как для прямого захоронения, так и во влажных местах, но если они имеют защитную внешнюю оболочку из ПВХ.
Кабели с металлической оболочкой дороги и трудны в прокладке, для них требуются специальные инструменты для резки или разрыва по сравнению с кабелем NM, который является лучшим выбором для электропроводки в жилых помещениях. Они используются в электроснабжении для больших бытовых приборов и внешнего использования.
Многожильный или многожильный кабель:
Многожильный или многожильный кабель имеет несколько проводников с изолированными оболочками, которые скручены в один кабель с оболочкой. Его задача состоит в том, чтобы избежать беспорядочного соединения, используя один кабель вместо 10 или 20 отдельных проводов, и сэкономить время, соединяя их один за другим.
Отдельные жилы имеют изоляционную оболочку с общим корпусом из изоляционного материала. Но в некоторых случаях имеется алюминиевый слой для защиты от EMI (электромагнитных помех) или дополнительный армированный слой для большей защиты. Многожильные кабели обычно заканчиваются многоконтактным разъемом.
Ядра — количество полезных соединений; простой трехфазный кабель нельзя назвать многожильным кабелем, но кабель, имеющий 2 или более 2 отдельных трехфазных проводников, является многожильным кабелем. Например, аудиомикшер имеет несколько входных кабелей от микрофонов, кабели соединены вместе, образуя многожильный кабель, который легче подключить, чем подключать каждый кабель в отдельном месте.
Они в основном используются в электронике для передачи данных в таких приложениях, как:
Передача аудиосигнала на аудиомикшер.
Отправка аудио- и видеосигнала в игровых консолях.
Отправка сигнала камеры на CCU (блок управления камерой) в телестудиях
Отправка аудио- и видеосигнала с камеры по одному кабелю.
в сети
Парный кабель
Парные кабели представляют собой тип электрического кабеля, состоящего из пары двух изолированных проводников, покрытых изоляционной оболочкой. Они в основном используются для приложений постоянного тока, а также для низкочастотных приложений переменного тока.
Портативный или удлинительный шнур
Это гибкий электрический кабель с разъемами на обоих концах для обеспечения временного источника питания переменного тока. обычно используется как продолжение источника питания для питания портативного оборудования, машин и устройств.
Тип изоляционного материала, используемого для проводника, определяет его применение или условия использования (такие как температура, влажность, погода, масло и т. д.). При этом номинал шнура определяется размером жилы провода.
Ленточный кабель
Этот тип кабеля состоит из нескольких изолированных проводов малого класса, параллельных друг другу в плоской форме, которые напоминают кусок ленты, отсюда и название ленточный кабель. Они гибкие и могут работать с очень низким напряжением.
Они в основном используются в электронных устройствах и компьютерах для подключения различных внутренних периферийных устройств, которым требуются шины данных, такие как жесткие диски, дисководы компакт-дисков, принтеры и т. д. Из-за своей плоской формы они блокируют воздушный поток внутри компьютера, что влияет на систему охлаждения. В настоящее время они в основном заменены круглыми кабелями.
Экранированный или экранированный кабель
Экранированный кабель или экранированный кабель — это тип электрического кабеля, жилы которого защищены дополнительным металлическим слоем, известным как экран. Экран может быть изготовлен из плетеного алюминия, меди или любого другого металла или может представлять собой фольгу, спиральную ленту или сплошной слой из указанных проводящих металлов.
Обеспечивает защиту от электрических помех или EMI (электромагнитных помех), создаваемых любыми источниками электричества поблизости. Устраняется заземлением экрана с одного конца. В силовых кабелях слой экрана заземляется, чтобы защитить изоляцию от разрушения из-за коронного разряда, а также избежать поражения электрическим током.
Одножильный провод
Одножильный провод, или просто провод, состоит из одного изолированного проводника. Это самый популярный вариант электропроводки в жилых помещениях. Он доступен в нескольких цветах для идентификации фазы и земли. Одножильный провод бывает двух типов;
Одножильный провод:
Одножильный провод состоит из нескольких тонких жил, которые вместе образуют один проводник. Многожильная конструкция обеспечивает гибкость, поэтому они подходят для приложений, где необходимо сгибать или скручивать провода. Электрики предпочитают многожильные трубы сплошным, потому что их легче прокладывать через трубы в стенах из-за их гибкости.
Одножильный провод:
Одножильный провод изготовлен из одинарной сплошной жилы с пластиковой изоляцией. Твердая конструкция обеспечивает лучшее соединение, но ее трудно сгибать или скручивать из-за ее жесткости. Многократные изгибы могут повредить и сломать проводник внутри. Они используются в приложениях, где нет необходимости в движении или изгибе проводов.
Погружной кабель
Как следует из названия, этот тип электрического кабеля предназначен для использования во влажных местах или погружения в жидкость. Изоляция, используемая для таких кабелей, очень прочная, устойчивая к истиранию, чрезвычайно прочная и надежная, чтобы справиться с трудностями, возникающими при установке. Они предназначены для использования в качестве прямого подземного кабеля.
Они доступны в одно- и многожильном исполнении, имеют плоскую или круглую структуру в зависимости от области применения. Проводники имеют цветовую маркировку для идентификации фазных и заземляющих соединений, а также проводов управления, проходящих вдоль силовых проводников.
Они используются в физически ограниченных и недоступных местах. Чаще всего погружной кабель используется для подачи питания на погружные двигатели и насосы под водой, в сельском хозяйстве, подземных горных работах или буровых работах.
Двухжильный кабель
Двухжильный кабель представляет собой двухжильный плоский кабель, используемый в качестве симметричной линии для передачи радиочастотного радиочастотного сигнала. Проводники разделены и равномерно разделены пластиковым слоем между ними. Равное расстояние очень важно, потому что оно защищает сигнал от искажения. Проводники в основном многожильные, чтобы избежать скин-эффекта, и они изолированы с использованием того же пластика.
Они более чувствительны к внешним шумовым помехам и погодным условиям, поэтому при установке учитываются эти факторы. Конечно, коаксиальный кабель имеет лучшую защиту от помех, но предпочтительнее кабель с двумя жилами из-за его низких потерь мощности.
Лестничная линия
Иногда из-за влажных условий, таких как дождь, ветер и т. д., капли воды скапливаются на поверхности пластика между проводниками. Это вызывает помехи в сигнале. Чтобы избежать такого состояния, в пластиковом слое прорезаны окна, похожие на прорези. Полученный провод напоминает лестничную конструкцию, отсюда и название Лестничная линия.
Двойной провод доступен с характеристиками 600, 450, 300 и 75 Ом полное сопротивление. Наиболее распространенным типом является двойной кабель на 300 Ом, используемый для телевизоров. Они в основном используются для подключения передатчика или приемника к радиочастотным антеннам на телевидении, радио и т. д.
Подземный питающий кабель (UF):
Это тип кабеля с неметаллической оболочкой, предназначенный для использования во влажных местах, например, для подачи питания к фонарному столбу или уличному фонарю. Кабели NM имеют свободную пластиковую оболочку, тогда как проводники в кабелях UF индивидуально окружены сплошным слоем термопластика, который обеспечивает гибкость и дополнительную защиту. Водостойкий изоляционный материал позволяет использовать их во влажных местах, например, для подачи электроэнергии в садовый сарай, фонарный столб. В основном они доступны с внешней оболочкой серого цвета. Это лучший выбор, чтобы избежать столбов и оголенных проводов, просто проложив их под землей.
Гибкие кабели
Гибкие кабели — это тип электрических кабелей, которые могут выдерживать продолжительные изгибы в движущихся устройствах. Гибкость достигается за счет использования многожильных проводников. Они используются в отраслях автоматизации, где машины постоянно движутся, например, машины для захвата и перемещения, а также станки с ЧПУ, такие как гравировальные, фрезерные станки и т. д.
Гибкие кабели бывают двух типов;
Скрутка в слое
Этот тип кабеля состоит из нескольких слоев жил. Сердечники этих кабелей должны быть прочными, а окружающие слои сделаны длинными. Потому что внешний слой растягивается при изгибе, а центральное ядро сжимается. Этот тип кабеля проще в изготовлении и дешевле. Материал, используемый для такого кабеля, является гибким, но слишком большой изгиб может привести к деформации кабеля.
Скрутка в жгуты
Этот тип кабеля достигается за счет плетения проводников вокруг друг друга, так что проводники растягиваются равномерно при изгибе кабеля. Этот тип кабеля более долговечен из-за его прочного сердечника, но немного жестче, чем многожильный кабель.
Воздушная линия электропередач:
Воздушные линии электропередач — это проводники, подвешенные к электрическим башням или столбам для передачи электроэнергии на большие расстояния. Используемые проводники полностью оголены и изготовлены из алюминия. Электрические и механические свойства проводника зависят от его конструкции. Вот некоторые из кабелей, используемых для передачи энергии.
Полностью алюминиевый проводник (AAC)
Кабель передачи AAC, также известный как алюминиевый многожильный проводник, изготовлен из нескольких нитей твердотянутого алюминиевого сплава 1350, которыйЧистота 9 % с небольшим количеством кремния, железа и т. д. имеет очень высокую проводимость и устойчивость к коррозии, но очень плохое отношение прочности к весу. Вот почему на станциях предпочтительны короткие расстояния, а не для передачи электроэнергии в сельской местности на большие расстояния.
Проводник из алюминиевого сплава (AAAC)
Для повышения механической прочности кабеля AAC используется специальный алюминиевый сплав, состоящий из магния и кремния. Это увеличивает соотношение прочности и веса при сохранении коррозионной стойкости. Однако проводимость немного падает
Кабель с алюминиевой жилой, армированный сталью (ACSR)
ACSR также представляет собой многожильный алюминиевый кабель, внутренние жилы которого изготовлены из оцинкованной стали, окруженные жилами из чисто алюминиевых проводников. Стальной сердечник увеличивает прочность кабеля на растяжение, а алюминий обеспечивает хорошую проводимость и малый вес. Они используются в линиях электропередачи на большие расстояния, потому что мы можем изменить прочность их стального сердечника в соответствии с требованиями.
Алюминиевый проводник, армированный алюминиевым сплавом (ACAR)
Он состоит из проводников из чистого алюминия, окружающих алюминиевый сердечник. Структура ACAR напоминает ACSR, но вместо сердцевины из оцинкованной стали он изготовлен из алюминиевого сплава, что увеличивает общую проводимость (емкость) при сохранении прочности на растяжение ACSR.
Связанные проводники:
Из-за передачи высокого напряжения выше 132 кВ на большие расстояния в проводниках возникает явление, известное как коронный разряд. Высокое напряжение ионизирует окружающий воздух, что вызывает потерю мощности, а также помехи в близлежащих линиях связи. Чтобы уменьшить этот эффект, используются 2 или более 2 проводников на фазу, также известных как жгуты проводников.
