Кабель ввг описание технические характеристики. Кабель ВВГ: технические характеристики, виды и применение

Что такое кабель ВВГ. Какие бывают виды кабеля ВВГ. Как расшифровывается маркировка кабеля ВВГ. Каковы основные технические характеристики кабеля ВВГ. Где применяется кабель ВВГ. Какие существуют способы прокладки кабеля ВВГ.

Что такое кабель ВВГ и его основные характеристики

Кабель ВВГ — это силовой электрический кабель с медными жилами, изоляцией и оболочкой из поливинилхлорида (ПВХ). Расшифровка аббревиатуры ВВГ следующая:

• В — изоляция жил из ПВХ
• В — оболочка из ПВХ
• Г — отсутствие защитных покровов

Основные технические характеристики кабеля ВВГ:

• Количество жил: от 1 до 5
• Сечение жил: от 1,5 до 240 мм²
• Номинальное напряжение: 660 В и 1000 В
• Допустимая температура нагрева жил: до +70°C
• Минимальная температура прокладки: -15°C
• Минимальный радиус изгиба: 7,5 наружных диаметров кабеля
• Срок службы: не менее 30 лет

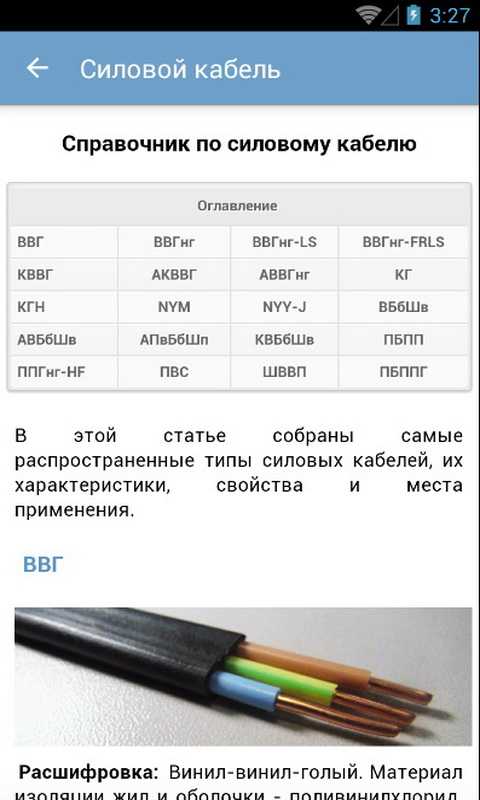

Виды кабеля ВВГ и их особенности

Существует несколько основных видов кабеля ВВГ:

ВВГ

Стандартный силовой кабель без дополнительных защитных свойств. Применяется для базовой электропроводки в помещениях и на открытом воздухе.

ВВГнг

Кабель с пониженной горючестью. Буквы «нг» означают «не горючий». Применяется в пожароопасных помещениях.

ВВГнг-LS

Кабель с низким дымо- и газовыделением. LS расшифровывается как Low Smoke (малодымный). Используется в местах массового скопления людей.

ВВГнг-FRLS

Огнестойкий кабель. FR означает Fire Resistant (огнестойкий). Сохраняет работоспособность при пожаре. Применяется для систем пожарной безопасности.

Расшифровка маркировки кабеля ВВГ

Маркировка кабеля ВВГ содержит важную информацию о его характеристиках. Рассмотрим на примере:

ВВГнг(А)-LS 3х2,5

• ВВГ — тип кабеля
• нг — не поддерживающий горение
• (А) — категория пожаробезопасности
• LS — с низким дымо- и газовыделением
• 3 — количество жил
• 2,5 — сечение жил в мм²

Области применения кабеля ВВГ

Кабель ВВГ широко применяется в различных сферах:

• Электропроводка в жилых и общественных зданиях
• Силовые и осветительные сети на промышленных объектах
• Прокладка в кабельных сооружениях и производственных помещениях
• Наружные электрические сети
• Системы видеонаблюдения и пожарной сигнализации

Способы прокладки кабеля ВВГ

Существует несколько основных способов прокладки кабеля ВВГ:

Открытая прокладка

При открытой прокладке кабель крепится непосредственно к поверхности стен или потолка с помощью специальных креплений. Этот способ прост в монтаже, но менее эстетичен.

Скрытая прокладка

Скрытая прокладка предполагает размещение кабеля внутри стен, под штукатуркой или в специальных кабель-каналах. Такой метод обеспечивает лучшую защиту проводки и более аккуратный внешний вид.

Прокладка в трубах

Прокладка в ПВХ или металлических трубах обеспечивает дополнительную защиту кабеля от механических повреждений и влаги. Этот метод часто используется при прокладке в земле или бетонных конструкциях.

Преимущества использования кабеля ВВГ

Кабель ВВГ обладает рядом преимуществ по сравнению с другими типами электропроводки:

• Высокая надежность и долговечность
• Устойчивость к механическим повреждениям
• Хорошие изоляционные свойства
• Простота монтажа и эксплуатации
• Возможность прокладки в различных условиях
• Пожаробезопасность (для специальных марок)

Особенности выбора кабеля ВВГ

При выборе кабеля ВВГ следует учитывать несколько важных факторов:

• Сечение жил должно соответствовать планируемой нагрузке
• Количество жил определяется схемой подключения
• Тип изоляции выбирается в зависимости от условий эксплуатации
• Для пожароопасных помещений рекомендуется использовать кабели с маркировкой «нг»
• В местах массового скопления людей следует применять кабели с индексом «LS»

Правила монтажа и эксплуатации кабеля ВВГ

Для обеспечения безопасной и долговечной работы кабеля ВВГ необходимо соблюдать следующие правила:

• Монтаж должен производиться при температуре не ниже -15°C
• Минимальный радиус изгиба кабеля не должен быть меньше 7,5 его наружных диаметров
• При прокладке в земле или агрессивных средах необходимо использовать дополнительную защиту
• Соединения и ответвления кабеля должны выполняться в специальных коробках

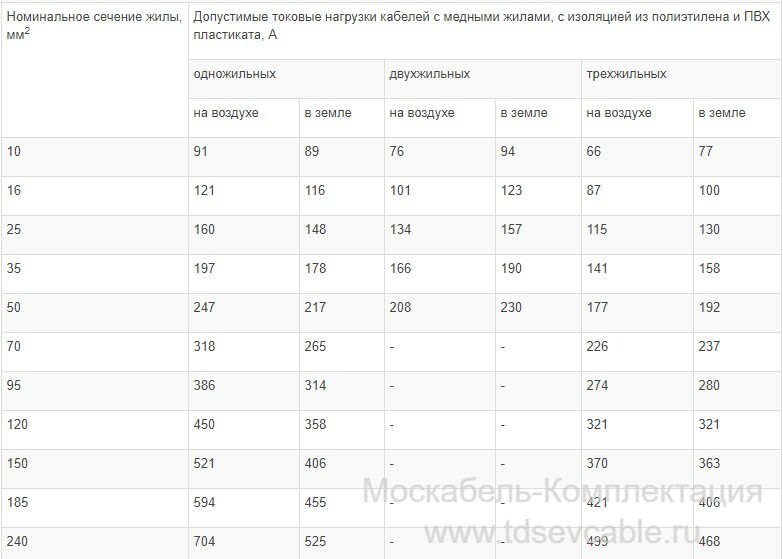

• Нельзя превышать допустимые токовые нагрузки на кабель

Соблюдение этих правил поможет обеспечить надежную и безопасную работу электропроводки на основе кабеля ВВГ в течение всего срока службы.

Кабель ВВГнг-LS: описание, технические характеристики, расшифровка

Кабель ВВГнг-LS выполняет передачу и распределение электрического тока в устройствах постоянного типа. Особенность проводника ВВГнг-LS заключается в его повышенной защите от возгорания.

Расшифровка маркировки: буквами В обозначается виниловый, а г — открытый, голый. То есть два слоя состоят из поливинилхлорида, защитного слоя нет. Расшифровка букв нг — не горит. Значение маркировки ls означает низкую степень дыма. Полное название ВВГнг(А)-LS.

Структура и характеристики

Провод насчитывает от 1 до 6 жил, максимальным сечением 240 мм². Значение допустимого тока равняется 21 — 70 А. Максимальный вес может быть 2 тонны на км, минимальный вес 112 кг. Стоимость зависит от характеристик продукта. На неё влияет число жил и общий объём.

Разработка данного кабеля вызвана необходимостью применения для передачи тока в огнеопасных условиях согласно требованиям пожарной безопасности. Главная особенность понижение дыма при пожаре.

Температура при эксплуатации варьирует от -50 до +50 градусов. Монтаж осуществляется при температуре выше -15 градусов, так как низкие температуры вредят оболочке. Время использования около 30 лет.

ВВГнг-LS применяется для сетей переменного тока до 1000 вольт при частоте 50 Герц. Кабель используется в зданиях и объектах, может быть уложен в лотках, коробах. По требованиям пожарных норм нельзя устанавливать в социальных учреждениях.

Разновидности кабеля

Кабель ВВГнг-п-LS: структура

Особенность маркировки в букве п, которая означает плоский. Основу составляют одножильные или многожильные провода, которые могут быть круглыми, секторными.

Изоляция состоит из поливинилхлорида с высокой огнеустойчивостью. Ее цвет может быть белый, жёлтый, синий, зелёный, красный, малиновый, коричневый, чёрный. Внутри имеется ещё одна экструдированная оболочка для заполнения пространства между жилами. Вес провода ВВГнг-п-LS 3х2,5 в 1 км – 167 кг.

Вариант исполнения кабеля ВВГнг-LS по функциональности имеет некоторое преимущество. ВВГнг-LS представляет собой кругложилый провод, заполненный без галогенов, не вулканизированной резиной, что обеспечивает огнеустойчивость. Оболочка состоит из специального не воспламеняющего ПАХ пластиката. Благодаря этим параметрам достигается высокий уровень безопасности.

Область применения

Данный проводник используется для электрических устройств переменного и постоянного тока. Может прокладываться в помещении и вне здания. ВВГнг-п-LS часто предназначается для офисов, промышленных объектов, атомных станций.

Продолжительность использования 30 лет, гарантия, как правило, 5 лет. Эти цифры будут достоверными при условии соблюдения правил транспортирования, сбережения, установки, эксплуатации.

Минимальная длина провода 450 м. ВВГнг-п-LS выдерживает нагревание до 70 градусов. Значение радиуса изгиба — 10 диаметров для одножильного кабеля, 7,5 для многожильного. Выполнение монтажа допустимо не ниже -15 градусов. Провод ВВГнг(А)-п-LS обладает практически 100% устойчивостью к влажности при температуре менее 35°.

Кабель ВВГнг(А)-LSLTx

Буква а означает алюминиевый. Главная техническая характеристика кабеля устойчивость к горению, низкий уровень дыма и газа, минимальная токсичность.

Провода ВВГнг(А)-LSLTx предназначены для распространения направленной энергии переменного тока до 1 кв, постоянного напряжения до 1,5 кв. Используется в частных и многоквартирных домах, детсадах, школах, больницах, общежитиях, мотелях, поликлиниках, вокзалах, музеях.

Функциональная пожарная опасность помещений от 1 — 3 Ф.

Описание технических характеристик

Эксплуатация провода возможна при температуре от -50 до +50°С, относительной влажности 98%, если температура не более 35°С. Прокладывать кабель можно до -15°С.

Значение допустимой температуры эксплуатации до 70 градусов. Аварийный режим предусматривает допустимую температуру 90 градусов. ВВГнг-FRLSLTx выдерживает температуру в условиях непродолжительного секундного замыкания до 400 градусов, а ВВГнг(А)-LSLTx до 350 градусов в аналогичной ситуации. Вес зависит от сечения, так, 1х1.5 на 1 км кабеля 52,7 кг.

В состав входит:

• медные токопроводящие жилы,
• экстурбированный изоляционный слой из ПВХ,
• поясная изоляция с повышенной огнеустойчивостью,
• экранированные медные ленты,
• две оцинкованные стальные ленты,
• наружный защитный слой (шланг, оболочка).

Условия прокладки выполняются согласно правилам и нормам монтажа электроустановок.

Кабель ВВГнг-FRLS

Осуществляет передачу электрической энергии в стационарной сети при токовой переменной нагрузке и постоянном напряжении до 1 кВ.

В названии появляются новые буквы fr, означающие огнестойкость. Провод характеризуется длительной стойкостью к действию открытого огня, время варьирует от 60 до 180 минут.

Огнестойким барьером представлена слюдосодержащая лента. Проводник ВВГнг-FRLS используется для электроснабжения как жилого и так и промышленного помещения. Благодаря материалам, применяемым в изоляции, оболочке кабель обладает высокими противопожарными свойствами, небольшой токсичностью.

Применение ВВГнг-FRLS в общественном месте гарантирует защиту безопасности электрической сети. Возможна групповая прокладка. Кабель устойчив в условиях открытого огня.

Температурный режим эксплуатации от минус 50 до плюс 50, при влажности 98%. Одножильный провод обладает минимальным радиусом до 10 наружных диаметров, а многожильный имеет радиус до 7,5 внешних диаметров. Вес кабеля различный, например, ВВГнг(А)-FRLS 2х1,5 1 кВ в 1 км – 212 кг, 1х150 в 1 км – 1763 кг.

Провод имеет длительный срок службы до 30 лет.

Экран кабеля

Особый тип кабеля является экранированным ВВГЭ, применяемый для передачи звукового и цифрового сигнала. Из-за того, что по кабелю проходит аудио и цифровой сигнал, необходимо исключить возникновения искажения. Для этого необходимо экранизация. Для изготовления экранированного провод, его покрывают экраном, то есть защитой.

Типы экранов

1. Экран из медной или алюминиевой фольги. Она покрывает кабель вокруг. Но данный способ непрочный, поэтому прокладывается в стационарных условиях.
2. Экранированная сетчатая оболочка. Данные изделия обладают высокой надёжностью, но не обеспечивают стопроцентное покрытие сигнального провода. Производители могут увеличивать плотность экранированного провода, но стоимость увеличится.
3. Спиральная оплётка из проволоки. Кабель обладает гибкостью, прочнее фольги, но покрытие не достигает высоких результатов.

Вес зависит от типа экрана.

Судя по возникающим недостаткам каждого вида экрана, появился двойной экранированный кабель. Это может быть комбинацией сетки и фольги или два слоя спиральных оплеток. Для прочности экранированного кабеля добавляется дренажная проволока.

Важной технической характеристикой экранированного кабеля является толщина фольги. Производители постоянно оптимизируют процесс изготовления, увеличивая показатель до 100 мкм. Производители ВВГнг-LS позаботились о большом разнообразии кабелей, передающих электрический ток. Они обладают различными сечениями, длиной, функциональностью.

виды провода, расшифровка и применение

Трудно представить современную квартиру без электроприборов. Поэтому в случае выхода из строя электропроводки возникает необходимость заменить ее на новую. Благодаря своему качеству и недорогой цене, силовой кабель ВВГ больше других пользуется спросом. Но разнообразие кабельной продукции иногда вызывает затруднение при покупке. Консультация продавца и расшифровка, которая наносится на изоляционный слой, помогут выбрать качественный продукт.

• Виды и формы кабеля ВВГ
• Основные характеристики
• Способы прокладки

Виды и формы кабеля ВВГ

Сферы использования любого продукта зависят от материала, из которого он изготавливается, от его модификации и внешнего вида. Чтобы правильно подобрать нужный кабель, надо знать его расшифровку. Расшифровка ВВГ следующая:

1. Если впереди нет буквы А, это значит, что жилы не алюминиевые, а медные.
2. Буквой В обозначен материал, из которого изготовлена изоляции жил — ПВХ (поливинилхлорид).
3. Еще одна В дает указание на материал изоляции самого продукта — это тоже поливинилхлорид.
4. Г обозначает отсутствие дополнительной защиты.

Таким образом, кабель ВВГ — это толстый провод, состоящий из нескольких медных жил и изоляции из ПВХ. Каждая жила различается по цвету, который помогает распознавать фазу, заземление и нулевой провод при работе с проводкой. Все они скручены вместе и защищены оболочкой из ПВХ. Провода могут быть одножильными (к названию добавляется сочетание букв «ОЖ») или многожильными. Одножильные в основном применяются для работы в частных домах.

В особо предрасположенных к пожару помещениях (деревянных постройках, детских и лечебных учреждениях) желательно использовать кабель с пониженным показателем горючести. Она помечается сочетанием маленьких букв «нг» — ВВГ нг. Существует несколько видов стойких к горению кабелей ВВГ, их расшифровка следующая:

1. ВВГ нг — is. При горении почти не выделяется дым (is — от английского «low smoke», что в переводе обозначает «мало дыма»). По новым правилам он не используется в учреждениях, где содержатся старики и дети.
2. ВВГнг — fris. Считается очень надежным, так как проводники здесь защищены лентами с элементами слюды. Такой вид используется на предприятиях и во взрывоопасных зонах.
3. ВВГнг — LSLTx. Кабель с пониженной горючестью, с нетоксичным дымом, сохраняет рабочее состояние при пожаре. Можно использовать в учебных заведениях, интернатах, детских домах.
4. ВВГнг — HF. Для этой марки характерно содержание в дыму пониженного количества опасных веществ. HF обозначает, что защитная оболочка проводника выполнена из пластика, содержащего мало галогенов, поэтому понижена токсичность дыма.

Кабель может быть любой формы (см. рисунок). Верхний слой выполнен из поливинилхлорида, промежутки заполняются тем же материалом.

Основные характеристики

Качество кабеля зависит не только от вида и формы, но и от производителя, поэтому перед покупкой лучше всего спросить совета у опытного специалиста. К тому же продавец в магазине всегда может представить паспорт на любой продукт, где указаны все сведения.

Основные характеристики кабеля ВВГ:

1. Укладывается при температуре до -15 градусов. Если температура ниже, провод подогревается, иначе изоляционная оболочка становится твердой и при сгибании может порваться.
2. Работа в аварийных ситуациях возможна не более 8 часов в сутки.
3. Влажность воздуха не должна быть выше 98%.
4. Огнестойкость — не менее 180 минут.
5. Нагрев проводников допускается при нормальных условиях эксплуатации до + 70 градусов, при перегрузках — до + 90 градусов.
6. Электропроводка на основе кабеля ВВГ может служить 30 лет.
7. Провод хранится более 10 лет в оборудованном для этого помещении, на открытом воздухе под навесом — 5 лет, в подвергающихся снегу, ветрам и дождям условиях — не более 2 лет.
8. Строительная длина электропровода ВВГ выпускается обычно по 450 и 200 м. Нормой допускается выпуск 50 м, но при условии, что количество кабеля не превышает пятой части от всей партии поставки.

Величина жил кабельного сечения колеблется от 1,5 до 240 мм. При маленьком сечении кабель выпускается без наполнителя. Жилы бывают секционные и круглые. Секционные обычно многожильные, а круглые состоят из одной жилы. Бывают кабели ВВГ с жилами «заземление» и «нейтраль». В «земляном» проводнике иногда сечение бывает ниже допустимых норм, если производители хотят сэкономить на меди. Тесно взаимосвязаны сечение провода ВВГ, расшифровка и применение его на практике.

Способы прокладки

Существует три основных способа прокладки электропровода: открытый, скрытый, под землей и воздушный.

Открытый способ ведется по конструкциям и поверхностям из плоховозгораемых и не поддающихся горению материалов: гипсу, штукатурке, бетону. Открытую прокладку можно вести и на подвесных сооружениях, но ни в коем случае здесь не должно наблюдаться провисаний или сильного натяжения кабеля. При существующей угрозе повреждения необходимо заранее обеспечить защиту.

Дополнительная защита необходима при прокладке кабеля на деревянных поверхностях. В этом случае электропровод укладывается с использованием способов защиты. На открытых поверхностях кабель сейчас почти не прокладывается.

Метод скрытой проводки, который применяется в основном в жилых помещениях, в наше время самый распространенный, потому что провод идет не по стене, а внутри ее, и снаружи ничего не видно.

Для скрытых монтажных работ имеются специальные нормативы, которые необходимо неукоснительно соблюдать. Перед прокладкой надо сделать штробление стен: в ней делаются углубления в соответствии с размером провода.

Эта работа оценивается немного дороже, но есть и преимущества, которые компенсируют расходы:

• невидимость провода;
• защита от влаги;
• недоступность для животных и детей.

Минус при этом может быть только один: при сверлении можно наткнуться на кабель. Чтобы такого не случилось, перед тем, как начать работу, необходимо ознакомиться с планом электрического снабжения дома.

Прокладка под землей требует больших финансовых затрат и специальной защиты. Монтаж проводится в герметичных коробках по кабельным сооружениям и эстакадам.

По воздуху прокладка силового кабеля идет от столба к столбу с помощью фарфоровых изоляторов и растяжки. Для доставки провода наверх используются пояс и когти.

Кабели ВВГ. Технические характеристики и особенности моделей

Мало кто задумывается об особенностях кабельной продукции, проводя электропроводку в своем доме. Но для безопасности всех, кто находится внутри здания, нужно правильно и тщательно подобрать такие параметры, как количество жил и сечение. И эти показатели не ограничены. Особенно это касается такой продукции, как кабели ВВГ. Технические характеристики способны удивить любого пользователя.

Кабель силовой ВВГ — что это такое?

В своей структуре любой силовой кабель ВВГ содержит медные жилы. Они используются для передачи электрической энергии. Номинальное напряжение этого кабеля может быть 1,0 кВт и 0,66 кВт. Кабели ВВГ, технические характеристики которых могут быть различными, часто используются в промышленных и жилых зданиях, в различных сферах жизнедеятельности. Кабели ВВГ

часто применяются при прокладке домашней электросети, при подключении уличного освещения и бытовых электроприборов. Производители рекомендуют укладывать при температуре около минус пятнадцати градусов. Кроме того, надо позаботиться об использовании труб ПВХ или специальных кабельных каналов, если кабель ВВГ проложен в земле. Это необходимо для защиты от механических повреждений.

Какая польза от этого кабеля? Кабели

ВВГ, технические характеристики которых определяются достаточно просто, считаются наиболее выгодным и безопасным решением для многих систем в современных зданиях. По сравнению с обычными проводами кабельная защита всегда имеет более высокие характеристики. Практически в каждом строящемся доме электропроводка сейчас прокладывается с использованием кабелей ВВГ. Даже небольших отрезков кабеля достаточно для работы с большими площадями. В паспортных данных можно посмотреть, на какую мощность устройство лучше в том или ином случае.

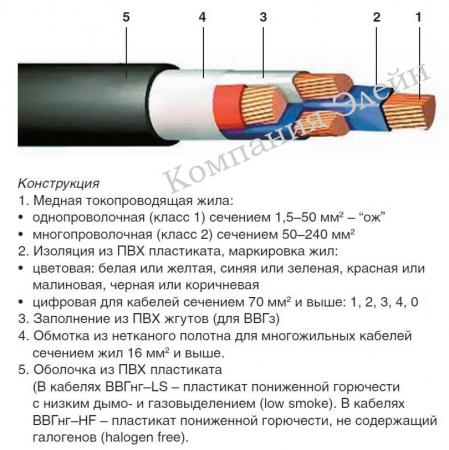

Кабель ВВГ и его структура

В составе любого кабеля ВВГ может быть четыре, две или три медные жилы. Кроме того, часто используются нулевые жилы или заземляющие провода. Кабели ВВГ, технические характеристики которых зависят от разных параметров, окрашиваются в разные цвета еще на стадии производства, чтобы было проще понять, куда и что подключать.

Например, синий или синий цвет означает нулевую проводимость. Заземление обозначается желто-зеленым цветом. Это нужно учитывать, чтобы построить проводку без проблем.

Некоторые особенности кабеля ВВГ

Большинство кабелей ВВГ используются для наружной прокладки, для этого они защищены очень качественной изоляцией. Этому применению способствуют и характеристики кабеля ВВГ. Такие кабели предназначены для эксплуатации в сетях, где напряжение не превышает 35 кВ. Жилы выполнены из мягкой медной проволоки, сами они имеют круглую форму. Если сечение жилы превышает 16 квадратных миллиметров, то она имеет многопроволочную конструкцию.

В общем случае можно использовать трехпроводную конструкцию, если сечение превышает 25 квадратных миллиметров.

Жила является основным элементом в такой конструкции, как медный силовой кабель ВВГ. Он тоже из жилы, но изолирован от всех остальных, для производства используются специальные материалы. Кроме того, можно встретить кабели, где пять, четыре, три или две жилы одновременно скручены вместе в сердечнике.

Версия с нулевой жилой предназначена для многожильных кабелей.
