Кабель ввгз. Кабель ВВГз: характеристики, применение и особенности конструкции

Что представляет собой кабель ВВГз. Какие технические характеристики имеет данный тип кабеля. Для чего применяется кабель ВВГз. Как расшифровывается маркировка ВВГз. Какие особенности конструкции имеет кабель ВВГз.

Основные характеристики и особенности кабеля ВВГз

Кабель ВВГз представляет собой силовой кабель с медными жилами, изоляцией и оболочкой из поливинилхлоридного (ПВХ) пластиката, а также с заполнением промежутков между жилами. Давайте рассмотрим основные характеристики и особенности данного типа кабеля:

• Номинальное напряжение: 0,66/1 кВ
• Количество жил: от 1 до 5
• Сечение жил: от 1,5 до 240 мм²
• Температура эксплуатации: от -50°C до +50°C
• Срок службы: не менее 30 лет
• Минимальный радиус изгиба: 7,5-10 диаметров кабеля

Каковы ключевые преимущества кабеля ВВГз? Данный тип кабеля обладает следующими достоинствами:

• Высокая гибкость благодаря заполнению
• Надежная изоляция жил
• Устойчивость к механическим повреждениям
• Возможность прокладки в различных условиях
• Длительный срок эксплуатации

Расшифровка маркировки кабеля ВВГз

Маркировка кабеля ВВГз несет в себе важную информацию о его характеристиках и конструкции. Рассмотрим, что означают буквы и цифры в обозначении этого кабеля:

• В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката
• В — оболочка кабеля изготовлена из ПВХ пластиката
• Г — отсутствие защитных покровов (голый)
• з — заполнение промежутков между жилами

Дополнительные обозначения в маркировке могут указывать на специальные характеристики кабеля. Например:

• нг — не распространяющий горение
• LS — с низким дымо- и газовыделением
• ХЛ — для холодного климата (до -60°C)

Конструкция кабеля ВВГз

Конструкция кабеля ВВГз имеет несколько ключевых элементов, обеспечивающих его надежность и эффективность. Рассмотрим основные составляющие:

1. Токопроводящие жилы: изготовлены из меди, могут быть однопроволочными или многопроволочными
2. Изоляция жил: выполнена из ПВХ пластиката, обеспечивает электрическую изоляцию
3. Заполнение: специальный материал, заполняющий пространство между жилами
4. Оболочка: внешний слой из ПВХ пластиката, защищающий внутренние элементы кабеля

Чем отличается конструкция кабеля ВВГз от других типов кабелей? Основное отличие заключается в наличии заполнения между жилами, что обеспечивает кабелю дополнительную гибкость и защиту.

Области применения кабеля ВВГз

Кабель ВВГз находит широкое применение в различных сферах благодаря своим характеристикам. Где чаще всего используется данный тип кабеля?

• Стационарные электроустановки
• Системы энергоснабжения промышленных предприятий
• Жилые и общественные здания
• Осветительные сети
• Силовые сети

Кабель ВВГз может применяться в следующих условиях:

• Внутри помещений
• На открытом воздухе
• В кабельных сооружениях
• В условиях повышенной влажности

Технические характеристики кабеля ВВГз

Рассмотрим подробнее основные технические характеристики кабеля ВВГз:

• Номинальное напряжение: 0,66 или 1 кВ
• Допустимая температура нагрева жил: до +70°C
• Минимальная температура прокладки: -15°C
• Допустимая температура при коротком замыкании: до +160°C
• Строительная длина: от 200 до 450 метров (зависит от сечения)

Какие факторы влияют на выбор конкретной марки кабеля ВВГз? При выборе необходимо учитывать:

• Условия эксплуатации
• Требуемую нагрузку
• Способ прокладки
• Особенности окружающей среды

Особенности монтажа кабеля ВВГз

Монтаж кабеля ВВГз требует соблюдения определенных правил для обеспечения его надежной работы. Какие основные моменты следует учитывать при установке?

1. Соблюдение минимального радиуса изгиба
2. Правильный выбор способа крепления
3. Учет температурных режимов при прокладке
4. Защита от механических повреждений
5. Правильное соединение и оконцевание жил

Какие инструменты и материалы потребуются для монтажа кабеля ВВГз?

• Кабельные стяжки или скобы
• Инструмент для резки кабеля
• Инструмент для снятия изоляции
• Кабельные наконечники
• Изоляционные материалы

Сравнение кабеля ВВГз с аналогами

Кабель ВВГз имеет ряд аналогов, которые могут использоваться в схожих условиях. Рассмотрим основные отличия ВВГз от других типов кабелей:

• ВВГ: не имеет заполнения между жилами, менее гибкий
• ВВГнг: имеет оболочку, не распространяющую горение
• NYM: европейский аналог, имеет дополнительную внутреннюю оболочку

В чем преимущества кабеля ВВГз перед аналогами?

• Повышенная гибкость
• Лучшая защита от влаги
• Более удобный монтаж в стесненных условиях

Нормативные документы и стандарты для кабеля ВВГз

Производство и эксплуатация кабеля ВВГз регламентируются рядом нормативных документов. Какие основные стандарты применяются?

• ГОСТ 31996-2012: Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ
• ТУ 16.К71-310-2001: Технические условия на производство кабелей
• ГОСТ 22483-2012: Жилы токопроводящие для кабелей, проводов и шнуров

Соответствие каким требованиям проверяется при сертификации кабеля ВВГз?

• Электрическая прочность изоляции
• Механическая прочность конструкции
• Пожарная безопасность
• Стойкость к внешним воздействиям

Кабель ВВГз — Расшифровка, Характеристики и все Сечения

Кабель ВВГз — Расшифровка, Характеристики и все Сечения

— 0,66/1 кВ

Заказать

Номинальное переменное напряжение	0,66/1 кВ
Количество жил	1 — 5 жил
Размер сечения	1,5 — 240 мм2

Содержание:

• Расшифровка
• Технические
  характеристики
• Конструкция
• Применение
• Маркировка
• Указания
  по эксплуатации
• Сечения
  и маркоразмеры
• ГОСТ
• Аналоги
• Производители

Расшифровка ВВГз

*

— отсутствие буквы А означает, что токопроводящая жила — медная

В

— изоляция из ПВХ пластиката

В

— оболочка из поливинилхлоридного пластиката

Г

— отсутствие защитного покрова

з

— заполнение

ВВГз-ХЛ — холодостойкое исполнение (температура эксплуатации до -60 °С)

ВВГз-Т — тропическое исполнение (стойкость к воздействию плесневых грибов)

N — нулевая жила

Pe — жила заземления

ож — однопроволочная жила

ок — однопроволочная круглая жила

мж,мп,мн — многопроволочная жила

мк — многопроволочная круглая жила

мс — многопроволочная секторная жила

Технические характеристики ВВГз

Общие характеристики

Номинальное переменное напряжение

0,66/1 кВ

Номинальная частота

50 Гц

Минимально допустимый радиус изгиба при прокладке

10 диаметров кабеля (для одножильного кабеля) 7,5 диаметров кабеля (для многожильного кабеля)

Строительная длина

200-450 метров

Допустимые усилия при протяжке кабеля по трассе прокладки

50 Н/мм²

Код ОКП ВВГз

35 3371 2900 (800)

Класс пожарной безопасности

O1. 8.2.5.4

Срок службы

30 лет

Гарантийный срок эксплуатации кабеля

5 лет

Температура окружающей среды при эксплуатации кабеля

от -50°С до 50°С

Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35°C

98%

Минимальная температура прокладки кабеля без предварительного подогрева

-15°С

Радиус изгиба

Допустимые температуры нагрева токопроводящих жил кабеля:

Длительно-допустимая

70 °С

В режиме перегрузки

90 °С

Предельная при коротком замыкании

160 °С

По условию невозгорания при коротком замыкании

350 °С

Указания по эксплуатации

Характеристики изоляции и оболочки

Наименование характеристики	Значение для изоляции из ПВХ	Значение для наружной оболочки и шланга из ПВХ
До старения
Прочность при разрыве, не менее	12. 5 Н/мм	12.5 Н/мм
Относительное удлинение при разрыве, не менее	150%	150%
После старения
Прочность при разрыве, не менее	12.5 Н/мм	12.5 Н/мм
Отклонение* значения прочности при растяжении, не более	±25%	±25%
Относительное удлинение при разрыве, не менее	150%	150%
Отклонение значения относительного удлинения при разрыве, не более	±25%	±25%
Глубина продавливания при высоких температурах, не более	50%	50%
Водопоглощение — увеличение массы, не более	10 мг/см2	—
Стойкость к воздействию низкой температуры — отклонение значения относительного удлинения при разрыве, не более	—	20%

*Отклонение – разность между средним значением, полученным после старения, и средним значением, полученным до старения, выраженная в процентах последнего.

Конструкция ВВГз

1. 1. Медная токопроводящая жила
2. 2. Изоляция из поливинилхлоридного пластиката (ПВХ)
3. 3. Заполнение из ПВХ пластиката или невулканизированной резиновой смеси — для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
4. 4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката
5. 5. Оболочка из ПВХ пластиката

Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с таблицей:

Наименование жилы	Номинальное сечение медной жилы, мм
	круглой	секторной (сегментной)
Однопроволочная	1,5-50	—
Многопроволочная	16-1000	25-400

Многожильные кабели должны иметь все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 25 мм² и более могут иметь одну жилу меньшего сечения (нулевую или заземления) в соответствии с таблицей:

Наименование жилы	Номинальное сечение медной жилы, мм
Основная	25	35	50	70	95	120	150	185	240	300	400
Нулевая или заземления	16	16	25	35	50	70	70	95	120	150	185

Маркировка ВВГз Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012. Число жил в кабеле, шт. Цвет изоляции жилы Порядковый номер жилы 1 2 3 4 5 2 Серый* Синий — — — 3 Серый* Коричневый Черный — — Серый* Синий Зеленый-Желтый — — 4 Серый* Коричневый Черный Синий — Серый* Коричневый Черный Зеленый-Желтый — 5 Серый* Коричневый Черный Синий Зеленый-Желтый Синий — нулевая жила Зеленый-Желтый — жила заземления (* — или натуральный) (** — по согласованию с заказчиком)

Применение ВВГз

• Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
• Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
• Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
• Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
• Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4
• Кабели применяют для электроснабжения электроустановок, требующих уплотнения при вводе в электрооборудование

Сечения и маркоразмеры ВВГз

Выбрав необходимый размер кабеля ВВГз, вы сможете уточнить значения и описание следующих характеристик:

• вес и диаметр
• токовая нагрузка
• ток короткого замыкания
• мощность
• сопротивление
• точная конструкция
• маркировка

• ВВГз 2х1,5
• ВВГз 2х2,5
• ВВГз 2х4
• ВВГз 2х6
• ВВГз 2х10
• ВВГз 2х16
• ВВГз 2х25
• ВВГз 2х35
• ВВГз 2х50
• ВВГз 2х70
• ВВГз 2х95
• ВВГз 2х120
• ВВГз 2х150

• ВВГз 2х185
• ВВГз 2х240
• ВВГз 3х1,5
• ВВГз 3х2,5
• ВВГз 3х4
• ВВГз 3х6
• ВВГз 3х10
• ВВГз 3х16
• ВВГз 3х25
• ВВГз 3х35
• ВВГз 3х50
• ВВГз 3х70
• ВВГз 3х95

• ВВГз 3х120
• ВВГз 3х150
• ВВГз 3х185
• ВВГз 3х240
• ВВГз 3х2,5+1х1,5
• ВВГз 3х4+1х2,5
• ВВГз 3х6+1х4
• ВВГз 3х10+1х6
• ВВГз 3х16+1х10
• ВВГз 3х25+1х16
• ВВГз 3х35+1х16
• ВВГз 3х50+1х25
• ВВГз 3х70+1х25

• ВВГз 3х95+1х50
• ВВГз 3х120+1х70
• ВВГз 3х150+1х70
• ВВГз 3х185+1х95
• ВВГз 3х240+1х120
• ВВГз 4х1,5
• ВВГз 4х2,5
• ВВГз 4х4
• ВВГз 4х6
• ВВГз 4х10
• ВВГз 4х16
• ВВГз 4х25
• ВВГз 4х35

• ВВГз 4х50
• ВВГз 4х70
• ВВГз 4х95
• ВВГз 4х120
• ВВГз 4х150
• ВВГз 4х185
• ВВГз 4х240
• ВВГз 5х1,5
• ВВГз 5х2,5
• ВВГз 5х4
• ВВГз 5х6
• ВВГз 5х10
• ВВГз 5х16

• ВВГз 5х25
• ВВГз 5х35
• ВВГз 5х50
• ВВГз 5х70
• ВВГз 5х95
• ВВГз 5х120
• ВВГз 5х150
• ВВГз 5х185
• ВВГз 5х240

ГОСТ ВВГз

Ниже представлены государственные стандарты для ВВГз, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

ГОСТ 31996-2012

действующий

«ГОСТ 31996-2012 — Действующий. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия.»

с 01.01.2014 по н.в.

скачать

ГОСТ Р 53769-2010

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия»

с 01.01.2011 по 01.01.2014

скачать

ГОСТ 16442-80

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0. 66; 1; 3; и 6 кВ Общие технические условия»

с 01.01.1982 по 01.01.2011

скачать

Так же смотрите

ГОСТ 22483-2012

действующий

«Жилы токопроводящие для кабелей, проводов и шнуров»

с 01.01.2014 по н.в.

скачать

ГОСТ 23286-78

действующий

«Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением»

с 01.01.1983 по н.в.

скачать

ГОСТ 7006-72

действующий

«Покровы защитные кабелей»

с 01.01.1975 по н.в.

скачать

ГОСТ 31565-2012

действующий

«Требования пожарной безопасности»

с 01.01.2014 по н.в.

скачать

ГОСТ 15150-69

действующий

«Исполнения для различных климатических районов»

с 01. 01.1971 по н.в.

скачать

Аналоги ВВГз

ВВГнг-LS-П

плоский, с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.

ВВГзнг

с заполнением, с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

ВВГнг-П

плоский, с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

ВВГ-П

плоский, с медной жилой, изоляцией и оболочкой из ПВХ.

ВВГнг-FRLS

с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности. Огнестойкий.

ВВГнг-LS

с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.

ВВГнг

с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

ВВГ

с медной жилой, изоляцией и оболочкой из ПВХ.

Заводы-производители ВВГз

АО «НП «Подольсккабель»

ООО «ТД РТ-Кабель»

АО «Завод «Энергокабель»

ООО «Камский Кабель»

ООО «Торговый Дом ЗЗЦМ-Кабель»

ООО «Донкабель»

АО «Электротехмаш»

АО «Электрокабель «Кольчугинский завод»

ОАО «Щучинский завод Автопровод»

АО «Ники»

ООО «Калужский кабельный завод»

АО «Сибкабель»

АО «Уралкабель»

ООО «ГК Энергокомплект МФ»

ЗАО «МТД Энергорегионкомплект»

ООО «ПКФ «Соббит-Пермь»

Ваша заявка на кабель ВВГз успешно отправлена. С вами свяжутся в ближайшее время!

Представьтесь, пожалуйста:

E-Mail:

Телефон:

Необходимое количество:

Сообщение (при необходимости):

Авторизация Регистрация Забыли пароль?

Кабель ВВГЗ: цена, характеристики, применение

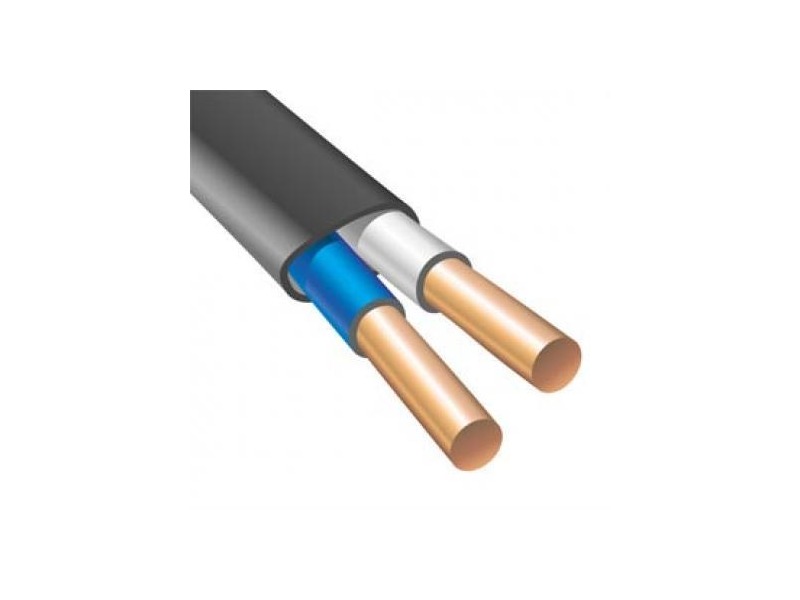

Конструкция кабеля ВВГЗ

1. Токопроводящая жила: однопроволочная, медная. Сечение 1,5–50 кв. мм (класс 1).
2. Фазная изоляция выполнена из ПВХ пластиката, используется цветовая маркировка жил: синяя или зеленая, желтая или белая, коричневая или черная, малиновая или красная.
3. Сердечник из полиэфирных нитей, оболочка сердечника из резиновой невулканизированной смеси (для кабелей, сечение жил которых 16 кв. мм и больше).
4. 3аполнение (резиновая невулканизированная смесь, если речь идет о кабелях, сечение жил которых 16 кв.  мм и больше).
5. Оболочка из ПВХ-пластиката, для тех кабелей, сечение жил которых менее 16 кв. мм, выпрессованная с обжатием.

Область применения кабеля ВВГЗ

Силовой кабель ВВГЗ (ВВГЗ-660) предназначен для распределения (передачи) электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 кВ и частоте 50Гц, а также при постоянном напряжении в 2,4 раза больше переменного напряжения.

Эксплуатация кабеля возможна  в районах с холодным или умеренным климатом, в основном, на суше, но с возможностью применения на озерах и реках в местах на высоте до 4300 м над уровнем моря. Кабель используется для снабжения энергией электроустановок, которые  при вводе в электрооборудование требуют уплотнения.

Кабель ВВГЗ-660 подходит для прокладки:

• в сухих помещениях или сырых (туннелях), а также каналах, шахтах, коллекторах, различных производственных помещениях, кабельных полуэтажах, сооружениях, частично затапливаемых при наличии среды с высокой, средней или слабой коррозионной активностью;
• при исключении опасности механических повреждений кабеля в ходе эксплуатации может с успехом применяться для воздушной прокладки;
• в помещениях с повышенной пожароопасностью;
• по мостам,  в блоках и на специальных кабельных эстакадах;
• во взрывоопасных зонах, соответствующих классам: B-I6, B-Ir, B-II, В-На;

Если речь идет о кабеле с медными жилами, то возможно использование  в групповых осветительных сетях, а также во взрывоопасных зонах, соответствующих классам: В-1а.

Технические характеристики кабеля ВВГЗ

Медный многопроволочный кабель ВВГЗ предназначен для  наклонных, горизонтальных и вертикальных трасс. Подходит для использования в местах, где вероятно возникновение вибрации. При одиночной прокладке не распространяет горение (см. нормы МЭК 60332-1). Если работа происходит в аварийном режиме, токопроводящие жилы не должны нагреваться более чем на +80 °С, а длительность работы в аварийном режиме — восемь часов в сутки, но не более чем 1000 часов за весь срок эксплуатации. Срок эксплуатации кабеля составляет 30 лет.

Строительная длина кабеля составляет не менее:

• 450 — при сечении основных жил 1,5–16 кв. мм;
• 300 — при сечении основных жил 25–50 кв. мм.

Количество и сечение жил, шт х кв.мм	Цена с НДС, р/м	Масса кабеля, кг/км	Наружный диаметр, мм
ВВГЗ-660 2х1,5 ож		85	7,6
ВВГЗ-660 2х2,5 ож		11	8,3
ВВГЗ-660 2х4 ож		173	10,2
ВВГЗ-660 2х6 ож		226	11,2
ВВГЗ-660 2х10 ож		350	13,6
ВВГЗ-660 2х16 ож		494	16,1
ВВГЗ-660 2х25 ож		760	19,6
ВВГЗ-660 2х35 ож		988	21,5
ВВГЗ-660 2х50 ож		1391	24,3
ВВГЗ-660 3х1,5 ож		102	7,9
ВВГЗ-660 3х2,5 ож		149	9,3
ВВГЗ-660 3х4 ож		214	10,8
ВВГЗ-660 3х6 ож		284	11,9
ВВГЗ-660 3х10 ож		446	14,4
ВВГЗ-660 3х16 ож		641	17
ВВГЗ-660 3х25 ож		989	20,7
ВВГЗ-660 3х35 ож		1301	22,9
ВВГЗ-660 3х50 ож		1825	25,3
ВВГЗ-660 3х1,5+1х1 ож		132	9,2
ВВГЗ-660 3х2,5+1х1,5 ож		174	10,1
ВВГЗ-660 3х4,0+1х2,5 ож		251	11,7
ВВГЗ-660 3х6,0+1х4,0 ож		338	12,9
ВВГЗ-660 3х10+1х6,0 ож		529	15,8
ВВГЗ-660 3х16+1х10 ож		781	19
ВВГЗ-660 3х25+1х16 ож		1184	22,7
ВВГЗ-660 3х35+1х16 ож		1488	24,7
ВВГЗ-660 3х50+1х25 ож		2087	27,4
ВВГЗ-660 4х1,5 ож		135	9,2
ВВГЗ-660 4х2,5 ож		181	10,1
ВВГЗ-660 4х4,0 ож		263	11,7
ВВГЗ-660 4х6,0 ож		353	12,9
ВВГЗ-660 4х10 ож		558	15,8
ВВГЗ-660 4х16 ож		824	19
ВВГЗ-660 4х25 ож		1251	22,7
ВВГЗ-660 4х35 ож		1674	25,5
ВВГЗ-660 4х50 ож		2316	28,5

Оборудование для ЛЭП | ООО «Элтех-Инжиниринг»

Кабельное производство

Предлагаем Вам свои услуги по комплексной поставке кабельной продукции следующих заводов: «Камкабель», «Сибкабель», «Севкабель», «Томсккабель», «Кавказкабель», «Росскат», «Сарансккабель», «Чувашкабель», «Москабель», «Рыбинсккабель», «Самарская кабельная компания», «Элькаб».

Control cables:

AKVBBSHV, AKVBBSHNG, AKVVBG, AKVVBGZ, AKVVG, AKVVGZ, AKVVGZNG, AKVVGNG, AKVVGE, AKVVGENG, AKRVB, AKRVBG, AKRVG, AKRVGE, AKRNB, AKRNBG, AKRNG, KVBBSHV, KVBBSHNG, KVVBG, KVVG , КВВГнг, КВВГнг-LS, КВВГЭ, КВВГЭнг, КВВГЭнг-LS, КВПБШв, ALCM

КРВБГ, ХКЭОС, КРВГЭ, управляемые, КРНБГ, КРНГ и другие.

Кабели силовые:

НУМ-Ж, НУМ-О, НИМ-Ж, НИМ-ОАВБбШв-1, 6-АВБбШв, АВББШнг-1, 3-АВББШнг, АВББШнг-6, АВБВ-1, 1-АББ, АВВБ-1 АВВБГ- 1 АВВГ-1, АВВГ-6 АВВГ-660, АВВГ-П-1, АВВГ-П-660, АВВГ-ЦЛ-1, АВВГ-ЦЛ-660, АВВГЗ-1, АВВГЗ-660, АВВГЗНГ -1, АВВГЗнг-660-АВВГнг 0,66 АВВГнг-1, 6-АВВГнг, АВВГнг-LS-1, АВВГнг-LS-660, АВВГнг-П-1, АВВГнг-П-660, АВПБШв-1, ВБбШв-1, ВБбШв -6 ВББШнг-1, ВБВ-1, ВВБГ-1, ВВГ-1, ВВГ-6, ВВГ-660, ВВГ-П-1, ВВГ-П-660, ВВГ-КЛ-1, ВВГЗ-1, ВВГЗ-660, ВВГЗНГ-1 , 660-ВВГЗнг, ВВГнг-1, 660-ВВГнг, ВВГнг-LS-1, ВВГнг-LS-660, ВВГнг-LS-П-660, ВВГнг-П-1, ВВГнг-н- 660 ВПБШв-1 ППГнг-HF -660 ППГнг-HF-660-P

Силовые провода:

Х07В-Р, АПВ, АПВ-КЛ, АПВ, АЛМПс АЛМПс-КЛ ПБОТ, ПБОТ-3, ПБОТ-6, ПБОТ-8, ПВ1, ПВ1-W-F, ПВ1-КЛ, ПВ2, ПВ2-КЛ ПВ3, ПВ3-Б, ПВ3-КЛ, ПВ4, ПВ4-КЛ ПВКВ-380, ПВКВ-660, ПВА, ПВА-У, ПГРИ, ППВ, ПРГ-6000, АДКП, ПРПГ, ПРСН, ПРСН-У, ПРТО, ПРТО-КЛ ПУГНП, РКГМ, ШВВП, ШВВП-У.

Самонесущие изолированные провода:

СТС-1, СТС-1 Приложение. ТУ, СТС-2, СИП-2 Прил. ТУ, СТС-3, СТС-3 Прил. ТУ, СИП-4, СТС-5

Кабели оптические:

ОК, АСУ, АПЕ, ДПЛ, ДПС, ДПТ, ОКГМ, ОКГТС, ОКСМ и другие.

Арматура и изоляторы

• Линейная арматура
• Изоляторы
• Линейная арматура на 0,4 кВ с СИП-2 и СИП-4
  Изоляторы линейные подвесные стеклянные
Линейная арматура ВЛН и устройства молниезащиты специальные -35 кВ с защищенными проводами СИП, ЭЛВ и ПЗВГ 3. Линейные болтовые изоляторы и опорные линейные изоляторы
• Линейная арматура. Изолирующие траверсы высокой заводской готовности СЛД 6-10 кВ
• Опорная арматура. Изоляторы линейные подвесные полимерные
• Тяговая арматура. Изолирующая линейная капельница
• Соединительная арматура. Изолирующий межфазный сепаратор
• Контактная арматура. Mounting rod polymer insulators
• Protective Fittings

Disconnectors

• Disconnectors LTD (tailed)
• Disconnectors LTD
• Disconnectors OLTD
• Disconnectors ISGD ISGFD

Disconnectors LTD

Разъединители ЛТД 10 кВ предназначены для включения или отключения действующих участков цепи, находящихся под напряжением, для заземления отключаемых участков с помощью грозозащитных тросов, составляющих единое целое с разъединителем, а также отключения токов трансформаторов холостого хода и зарядные токи воздушных и кабельных линий.

Структура условного обозначения разъединителя ЛТД (1а, 1б, 2)-10.IV/400 Д — разъединитель L — линейный T — тангенциальный 1a — заземляющий провод со стороны неподвижного контакта 1b — заземляющий провод со стороны подвижного контакта 2 — заземляющий провод со стороны неподвижного и подвижного контактов 10 — Номинальное напряжение, кВ IV — степень загрязнения по ГОСТ 9920 400 — Номинальный ток, А

Технические характеристики разъединителей ЛТД-10мин.IV № 10090 90 кВ напряжение 100мин.IV/0040 90 4 Максимальное рабочее напряжение 12 кВ Номинальный ток 400 А Условный тепловой ток 10 кА Кратковременный электродинамический ток кА 25 Емкостной ток отключения (sosφ ~ 0,15) А 1 Тип привода CR-01-7 УХЛ1

Комплект поставки: рама, привод, траверсы, хомуты, кронштейны, тяга (L=6000 ; 6200; 6400, 6800).

Разъединители ОЛТД

Разъединители ОЛТД применяются в сетях 6-10 кВ. Разъединители служат для создания видимого зазора, отделяющего неработающее оборудование от токопроводящих частей, находящихся под напряжением. Это необходимо, например, при ремонте оборудования в целях безопасной работы. Разъединители не имеют дугогасительных устройств, поэтому в основном предназначены для включения и отключения электрических цепей при отсутствии тока нагрузки только под напряжением или даже без напряжения.

Структура традиционного обозначения отключения OLTD -1-10-X UHL1 с PR-01 D-Disnonnector L-Lineear N –Lead Arpate. две опорно-изолирующие колонны 1, 2 — количество заземляющих ножей 10 — номинальное напряжение, кВ III, IV — степень загрязнения по ГОСТ 9920-89 Х — 200, 400, 630 , 1000 — номинальный ток, А АС1 — климатическое исполнение и категория размещения по ГОСТ 15150-69 Управление разъединителем ОЛТД осуществляется ручным приводом ПР-01. В условном обозначении привода: Д — привод М — ручной 001 (0) 01 (1) 01 (2) — концепция (0 — без заземляющих ножей, 1 — вал для заземляющих ножей от главный вал,t 2 вала заземляющих ножей).

Технические характеристики разъединителей ОЛТД Номинальный кратковременно выдерживаемый ток (тепловой ток), IT, кА — 6-10 Наибольший пик номинального кратковременно выдерживаемого тока (ток электродинамической стойкости), Ig, кА — 25 Время протекания номинального кратковременного -временной ток (время короткого замыкания), с: — для основных ножей- 3 -для грозотросов- 1 Путь утечки внешней изоляции, не менее, 30; 45 см Масса, не более 40 кг Габаритные размеры, не более, мм: — Длина — 1200 — Ширина — 470 — Высота -385 Климатическое исполнение — АС1 Высота над уровнем моря, м, не более 1000 Верхнее рабочее значение температуры окружающего воздуха — 0 + 4, °С Нижнее рабочее значение температуры окружающего воздуха, °С — -60

Комплект поставки разъединителя ОЛТД:

— разъединитель ОЛТД — 1 шт. — ручной привод КР-01 АС1 — 1 шт. — паспорт и инструкция руководство по эксплуатации.

Разъединители ИСГД, разъединители ИСГФД, разъединители ИСГ, разъединители ИСГФ, разъединители РВО

Разъединители ИСГД, разъединители ИСГФД, разъединители ИСГ, разъединители ИСГФ, разъединители РВО внутренней установки предназначены:

для отсечки и врезки напряжение участков высоковольтной электрической цепи при токе холостого хода и для изменения схемы присоединения;

для обеспечения безопасной производственной деятельности на офлайн-площадке;

для включения или отключения зарядных токов воздушных и кабельных линий, токов холостого хода трансформаторов и малых токов нагрузки.

мВ кабель 24кВ 3*50мм2 Al/XLPE/полупроводящая блокирующая лента/ПВХ оболочка Силовой кабель силового кабеля от китайских поставщиков

Подробная информация об упаковке барабан

Описание продукта



Описание продукта

Наименование товара: Кабель среднего напряжения 24 кВ 3*50 мм2 Al/XLPE/полупроводящая блокирующая лента/кабель питания с оболочкой из ПВХ.

а. Информация о кабеле среднего напряжения 50 мм2:

а, жилы и сечения

1, 2, 3, 3+1, 3+2, 3+3, 4, 4+1, 4+2, 5 и так далее.

Количество ядра и площади секции (мм2):
1 ядро ​​1,5-800 25-800 25-1200 25-1200 35-1200 50-1200 50-1200 50-1200
2 Core 1.5-185 25-185
3 Core 1,5-400 25-400 25-400 25-400 35-400 50-400 50-400 50-400
4 Core 2,5-400 25-400
5 Core 2,5-400 25-400

b Кабель среднего напряжения 50 мм2 Конструкция:

Проводник: одножильный или многожильный медный
Изоляция: сшитый полиэтилен (XLPE) или поливинилхлорид (ПВХ)
Наполнитель: полипропиленовая лента с 90-жильным плетением : Связующая лента
Внутренняя оболочка: поливинилхлорид (ПВХ)
Броня: армированная оцинкованной стальной проволокой (SWA) или броней из стальной ленты (STA)
Оболочка: поливинилхлорид (ПВХ)

c, кабель среднего напряжения 50 мм2 Номинальное сечение:
Площадь (мм2): 1,5 2,5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500 630 800

д. Кабель среднего напряжения 50 мм2  Рабочие характеристики:
    1) Максимальная рабочая температура проводника: 90°C
При коротком замыкании (продолжительностью менее 5 секунд) максимальная температура проводника кабеля не должна превышать 250°C
Температура окружающей среды при прокладке кабеля должна быть не ниже 0°С.
2) Радиус изгиба кабеля:
Одножильный кабель: небронированный кабель 20D, бронированный кабель 15D
жильный кабель: небронированный кабель 15D, бронированный кабель 12D.
  Примечания : D означает практический внешний диаметр кабеля

e, кабель среднего напряжения 50 мм2 Особенности :

  Силовой кабель с изоляцией из сшитого полиэтилена не обладает превосходными электрическими и механическими свойствами, но также обладает высокой устойчивостью к химической коррозии, термостойкость и устойчивость к внешним воздействиям. Его структура проста. Длительная рабочая температура +90 °С. Она удобна в использовании и может укладываться без ограничения разного уровня.

Силовой кабель с изоляцией из сшитого полиэтилена и стальной проволокой: Силовой кабель с изоляцией из сшитого полиэтилена/ПВХ имеет ряд преимуществ по сравнению с кабелем с бумажной изоляцией и кабелем с изоляцией из ПВХ. Кабель из сшитого полиэтилена обладает высокой электрической прочностью, механической прочностью, стойкостью к старению, устойчивостью к воздействию окружающей среды, антихимической коррозией, а также простой конструкцией, удобной и более высокой работой при длительной температуре. Его можно укладывать без ограничения падения.
Различные огнестойкие и негорючие кабели из сшитого полиэтилена могут быть изготовлены с использованием трех технологий (пероксидная, силановая и радиационная сшивка). Огнестойкий кабель охватывает все виды малодымных, низкодымящих, малодымных, малодымных, безгалогенных и недымящих безгалогенных материалов, а также трех классов A, B, C. VDE, AS/NZS и т. д. или по запросу заказчика.

3 Номинальное напряжение (кВ):

1-й класс 0,6/1 1,8/3 3,6/6 6/10 8,7/15 12/20 18/30 21/35
2-й класс 1/1 3/3 6/6 8,7/10 12/15 18/20 — 26/35

 4 Применение:

1)
лотков или воздуховодов. Там, где существует риск механического повреждения, следует использовать бронированные кабели.

2)  Для прокладки в грунте вдоль трассы с большим перепадом высот, способным воспринимать внешние механические нагрузки.

Кабель среднего напряжения 50 мм2 Подробная информация о продукте.

Справочные стандарты:	IEC60502-2, IEC 60228, IEC60332 -1/2/3, BS6622, BS7835, VDE0276, AS/NZS 1429.1, GB/T. 127755, VDE0276, AS/NZS 1429.1, GB/TB/T. 127735, VDE0276, AS/NZS 1429. 19.1, GB/TB/T. 127755, VDE0276, AS/NZS 1429.19.1, GB/TB/T. 127755, VDE0276, AS/NZS 1429.1, GB/TB7835, VDE0276, AS/NZS 1429.	Оцененное напряжение:	6/10 кВ, 6,35/11 кВ (12 кВ), 8,7/15 кВ, 12/20 кВ, 18/30 кВ, 19/33 кВ
Сердечный номер: 9014
. Сердечный номер:
. Сердечный номер:
. Сердечный номер:
. Сердечный номер: 9014
. или трехжильный (1C или 3C)
Доступные размеры:	25мм2, 35мм2, 50мм2, 70мм2, 95мм2, 120мм2, 150мм2, 185мм2, 240мм2, 300мм2, 400мм2, 500мм2, 630мм2.
Коды Доступны:	N2XSY, N2XSEY, NA2XSY, NA2XSEY, N2XSRY, NA2XSRY, N2XSEBY, N2XSERY, N2XSERY, N2XSERY, N2XSERY, N2XSERY, N2XSERY, N2XSERY, N2XSERY, N2XSERY, N2XSERY, N2XSERY, N2XSERY, N2XSERY, N2XSERY, N2XSERY, N2XSERY, N2XSERY, N2XSERY, N2XSERY, N2XSERY, N2XSERY, N2XSERY. 2Y, N2XS(FL)2Y, N2XSH, N2XSYRY
	YJV, YJLV, YJSV, YJLSV, YJV72, YJLV72, YJSV72, YJLSV72, YJV22, YJLV22, YJSV22, YJLSV22, YJV32, YJLV32, YJSV32, YJLSV32
Применение:	Для силовых сетей, под землей, снаружи и в кабельных каналах. Рекомендуется следовать инструкциям по установке, указанным в Местных электротехнических нормах или эквивалентах, чтобы не нарушать безопасность людей и целостность продукта во время установки.
Конструкция:
Проводник:	Скрученная круглая уплотненная медная или алюминиевая жила (Cu/Al), отожженная медная проволока.
Экран проводника:	Полупроводящий материал
Изоляция:	xlpe (поперечный цифровой -проводящий материал
Металлический экран:	Copper tape screen or copper wire screen (CTS / CWS )
Filler:	PP rope
Separator:	Binding tape
Подкладка:	ПВХ (поливинилхлорид)
Броня:	0004
оболочка:	ПВХ (поливинилхлорид), Пламени ПВХ, PE, LSOH, HFFR
Color:
. :	От 0°C до 90°C
Минимальный радиус изгиба:	10 x общий диаметр, если ленты расположены рядом с стыком или концевыми частями, при условии, что изгиб тщательно контролируется с помощью шпангоута

Упаковка и доставка

1) Длина упаковки: от 100 до 1000 м в картонном барабане или в соответствии с требованиями заказчика
2) Внешняя упаковка: деревянный ящик, картонная коробка
3) Другие требования к упаковке в соответствии с запросом клиента.

Наши услуги

Кабель среднего напряжения 24 кВ 3*50 мм2 Al/XLPE/полупроводящая блокирующая лента/оболочка из ПВХ Обслуживание силового кабеля   .

Усовершенствованные соединители и монтажные кабели, машины и испытательное оборудование.
Большая производственная мощность, короткие поставки.
Строгий контроль качества перед поставкой. Доступны услуги OEM/ODM
, которые помогут вам в разработке.
Оперативное предложение по вашему запросу.
Более 10 лет опыта работы с кабелями и проводами.
Профессиональный производитель разъемов и кабелей с хорошим качеством и конкурентоспособной ценой.
бесплатных образцов доступны для дальнейшей оценки, и вы всегда можете посетить наш завод в любое время!

Информация о компании

Henan Huadong Cable Co., Ltd является акционерным предприятием, интегрированным в кабельное производство,

исследования и разработки, а также внутренняя и международная торговля.

Год основания: 2005

Общие активы: 32 миллиона долларов США

Площадь завода: 30000 м2

Количество сотрудников: 380

Инженер:20

Лабораторный инспектор: 18

Производственная линия: 18

Тестовая машина: 25

Производительная мощность каждый год: 320000 км

MV Кабель 24 кВ 3*50 мм2 al/xlpe/semi-conductive Blocking Lyou Стандарт кабеля питания с оболочкой из ПВХ:

Наша продукция производится в соответствии со стандартами GB, IEC, BS, DIN, ASTM, JIS, NF, AS/NZS, CSA и так далее.
