Что такое кабельный тестер для витой пары

Кабельный тестер для витой пары — это специализированное устройство, предназначенное для проверки работоспособности и диагностики неисправностей кабельных линий на основе витой пары. С помощью такого тестера можно выполнить целый ряд важных измерений:

• Проверить целостность кабеля и правильность разводки проводников
• Измерить длину кабеля
• Определить место обрыва или короткого замыкания
• Оценить уровень перекрестных помех
• Измерить затухание сигнала
• Проверить пропускную способность линии

Тестеры витой пары необходимы как при монтаже новых кабельных систем, так и для диагностики уже существующих сетей. Они позволяют быстро локализовать проблемы и оценить качество проложенных линий.

Основные виды кабельных тестеров

Кабельные тестеры для витой пары можно разделить на несколько основных категорий в зависимости от их функциональности и возможностей:

1. Простейшие тестеры целостности

Это базовые модели, которые позволяют проверить наличие обрывов, коротких замыканий и правильность разводки проводников. Обычно имеют светодиодную индикацию и минимум функций. Подходят для базовой проверки кабелей.

2. Тестеры с расширенными возможностями

Более продвинутые устройства, которые помимо базовых тестов могут измерять длину кабеля, определять расстояние до повреждения, проверять экранирование. Часто оснащаются тональным генератором для трассировки кабелей.

3. Многофункциональные кабельные анализаторы

Профессиональные приборы с широким набором измерительных функций. Позволяют проводить полное тестирование линий на соответствие стандартам, измерять все ключевые параметры передачи. Имеют расширенные возможности анализа и генерации отчетов.

Как выбрать подходящий кабельный тестер

При выборе кабельного тестера для витой пары стоит учитывать следующие факторы:

• Предполагаемые задачи — для базовой проверки достаточно простой модели, для профессионального тестирования нужен многофункциональный прибор
• Поддерживаемые типы кабелей — некоторые тестеры работают только с определенными категориями витой пары
• Набор измерительных функций — чем он шире, тем более детальную диагностику можно провести
• Наличие дополнительных возможностей — генератор тона, измерение оптических линий и т.д.
• Удобство использования — наличие дисплея, понятный интерфейс, возможность сохранения результатов
• Автономность работы — время работы от аккумулятора для портативных моделей

Ключевые параметры, измеряемые кабельными тестерами

Современные многофункциональные кабельные тестеры позволяют измерять следующие важные параметры витой пары:

Схема разводки проводников

Проверяется правильность подключения всех проводников на обоих концах кабеля. Выявляются обрывы, короткие замыкания, перепутанные пары.

Длина кабеля

Измеряется с помощью рефлектометра (TDR). Позволяет определить фактическую длину линии и расстояние до повреждений.

Затухание сигнала

Оценивается ослабление сигнала при прохождении через кабель. Важный параметр, влияющий на максимальную длину линии.

Перекрестные помехи (NEXT)

Измеряются наводки между парами проводников. Высокий уровень NEXT приводит к ошибкам передачи данных.

Возвратные потери

Характеризуют отражение сигнала из-за рассогласования импедансов. Влияют на качество передачи на высоких частотах.

Правила использования кабельного тестера

Чтобы получить корректные результаты при работе с кабельным тестером, следует придерживаться нескольких важных правил:

• Перед началом измерений убедитесь, что кабель отключен от активного оборудования
• Используйте качественные измерительные шнуры, соответствующие тестируемому кабелю
• Соблюдайте правильную последовательность подключения тестера к линии
• При измерении длины учитывайте номинальную скорость распространения (NVP) для конкретного типа кабеля
• Для получения точных результатов проводите измерения в обоих направлениях
• Сохраняйте и документируйте результаты измерений для последующего анализа

Преимущества использования кабельных тестеров

Применение специализированных тестеров для проверки кабельных линий дает целый ряд важных преимуществ:

• Быстрая и точная диагностика неисправностей в кабельных системах
• Возможность оценки качества монтажа и соответствия линий стандартам
• Выявление скрытых дефектов, которые могут проявиться в будущем
• Документирование параметров кабельной системы
• Сокращение времени на поиск и устранение неполадок
• Повышение надежности работы сетевой инфраструктуры

Таким образом, кабельные тестеры являются незаменимым инструментом для специалистов, занимающихся монтажом, обслуживанием и диагностикой структурированных кабельных систем. Они позволяют быстро и эффективно выявлять проблемы в работе сетей, экономя время и средства на их устранение.

Как правильно использовать тестер для витой пары?

21 октября 2020

Функционал тестеров витой пары

Это устройство актуально для каждого монтажника, а также сетевого инженера. Кроме того его получится встретить в обиходе простых пользователей. Ведь многим знакома ситуация, когда сигнал внезапно пропадает. При этом со стороны провайдера проблемы отсутствуют.

Кабельные тестеры бывают следующих типов:

• простейшие — могут определить лишь наличие механических повреждений (замыкание либо разрыв), правильность соединения. Для них характерна светодиодная индикация;
• инструменты с расширенными возможностями — способны выявить расщепленные проводники благодаря встроенным генераторам тонального сигнала;
• модели с ЖК-дисплеем — современный многофункциональный инструмент, позволяющий определить не только все ошибки, но и расстояние до обрыва или замыкания, тип розетки, длину провода.



Выбор типа устройства во многом зависит от потребностей. Например для профессионального использования лучше выбирать многофункциональные модели, а вот для рядовых нужд обычно актуальна лишь функция — прозвон кабеля.

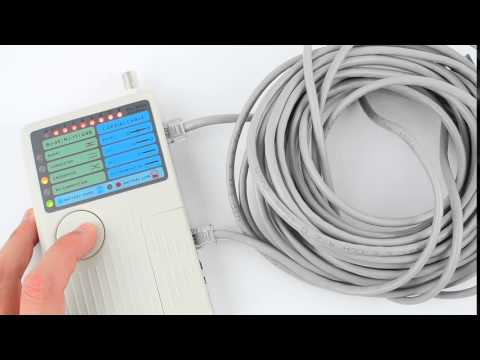

Как пользоваться тестером для витой пары

Принцип работы во многом зависит от типа изделия. Простейшие модели состоят из двух блоков — задающего и ответного. На первом расположен переключатель режимов и индикаторы. Второй тоже имеет световые индикаторы, позволяющие определить прозванивающийся проводник. Как правило, в каждый блок вмонтированы разъемы RJ11 и RJ45.

Чтобы проверить работоспособность витого провода таким инструментом необходимо действовать следующим образом:

1. Обязательно убедитесь что кабель обжат коннекторами и готов к эксплуатации.
2. Один конец провода вставляем в задающий блок, а другой — в ответный.
3. Включаем инструмент.
4. Если все в порядке то сигнал будет проходить и загорятся индикаторы на каждом из модулей.
5. Отсутствие светового сигнала говорит о нарушении в работоспособности линии. В некоторых случаях даже необходима замена проверяемого отрезка провода.

Этот способ подходит для домашнего пользования, когда речь идет только об одном проводе. Если же нужно работать со сложной сетью, то необходимо прозвонить каждый участок. Некоторые простые приборы не имеют даже отдельных светодиодов для каждой жилы, а отражают информацию по парам. Продвинутые же установки покажут полную информацию о технических неисправностях.

{{widget type=»itactica_featuredproducts/slider_widget_view» slider_id=»83″}}

Многофункциональные тестеры витой пары

Такие устройства могут обслуживать как домашние сети, так и сложные системы с многоуровневыми структурами. Продвинутые приборы для работы с витым кабелем имеют встроенный тональный генератор и индуктивный щуп. Многие модели позволяют быстро найти и осуществить маркировку розеток, а также портов СКС. Для этого нужно изделие с номерным идентификатором. Чтобы навести порядок в линиях следует с одной стороны проводника подключить идентификатор, а с противоположной — тестер.

Продвинутые модели имеют функцию трассоискателя и с легкостью обнаружат скрытый провод. После подключения устройства к розетке, оно подает сигнал прямо в проводку, а далее активизируется генератор тона. По мере приближения к подключенным жилам появится звуковой сигнал.Наличие жидкокристаллического дисплея делает работу максимально комфортной. На нем отображается вся необходимая информация о проверяемом соединении. Огромным плюсом является наличие USB порта, поддержка карточки MicroSD и индикатор заряда аккумулятора.

Хороший прибор обязательно должен выявлять обрывы, перекресты проводников, короткое замыкание, наличие экранирования. Также необходимо чтобы модель работала с кабелями типа 5е и 6.

Поделиться

Твитнуть

Telegram

Поделится

Поделится

Новый комментарий

Войти с помощью

Отправить

цены на тестеры LAN сетей

3726553RUB8

Фильтр подбора

Сортировать:

Название (По возрастанию)Цена (По возрастанию)Цена (По убыванию)Хиты продаж (По убыванию)Оценка покупателей (По убыванию)Дата добавления (По убыванию)В наличии (По убыванию)ЦенаНазваниеЦенаЦенаХиты продажОценка покупателейДата добавленияВ наличии

Тестер RJ45, PoE 802. 3af, 2 LED индикатора, черный, Netko

Производитель:Netko

Lan-тестер:Нет

Тип измерительного прибора:Тестер PoE

Светодиодная индикация:Да

К сравнению

372 ₽

Доступен к заказу

Кабельный тестер RJ45, RJ11, RJ12, BNC, Netko

Производитель:Netko

Lan-тестер:Да

Тип измерительного прибора:Кабельный тестер

Светодиодная индикация:Да

К сравнению

581 ₽

Доступен к заказу

Тестер RJ45, PoE 802.3af + 802.3at, 4 LED индикатора, черный, Netko

Производитель:Netko

Тип измерительного прибора:Тестер PoE

Светодиодная индикация:Да

Чехол в комплекте:Нет

К сравнению

982 ₽

Доступен к заказу

Кабельный тестер UTP/FTP, BNC, RJ45, RJ11/12, Netko

Производитель:Netko

Тип измерительного прибора:Кабельный тестер

Светодиодная индикация:Да

Тест UTP, FTP:Да

К сравнению

6 553 ₽

Доступен к заказу

Кабельный тестер (LAN-тестер), RJ-45, RJ-11, RJ-12, с led-индикацией, НПП СВЯЗЬ НЕВА

Производитель:НПП СВЯЗЬ НЕВА

Lan-тестер:Да

Тип измерительного прибора:Кабельный тестер

Светодиодная индикация:Да

К сравнению

590 ₽

Под заказ (запрашивайте)

Кабельный тестер RJ45, RJ11, RJ12, BNC, Netko

Производитель:Netko

Lan-тестер:Да

Тип измерительного прибора:Кабельный тестер

Светодиодная индикация:Да

К сравнению

848 ₽

Под заказ (запрашивайте)

Тестер кабельный RJ45, НПП СВЯЗЬ НЕВА

Производитель:НПП СВЯЗЬ НЕВА

Lan-тестер:Да

Тип измерительного прибора:Кабельный тестер

Светодиодная индикация:Да

К сравнению

890 ₽

Под заказ (запрашивайте)

Кабельный тестер G288, FocNet

Производитель:FocNet

Тип измерительного прибора:Кабельный тестер

Светодиодная индикация:Да

Тест UTP, FTP:Да

К сравнению

2 250 ₽

Под заказ (запрашивайте)

Интернет-магазин «RadioStuff» реализует полный комплект оборудования для организации и настройки кабельных систем – телекоммуникационных сетей любого назначения. В каталог компании включены также LAN тестеры, определяющие состояние и работоспособность кабеля. Модели различны по своим функциям, набору проводимых измерений, что отражается и на цене устройства.

Каталог тестеров LAN сетей

Измерительные приборы этой категории делят на три класса:

• базовой проверки;
• определения квалификации;
• для сертификации системы.

Устройства используют для разных кабелей – отдельно для оптических проводов и для витой пары (такие модели применяют для тестирования телефонной и коаксиальной жилы).

Кабельный тестер LAN измеряет разные показатели, число которых зависит от его функциональности. Важные параметры, отражающие работоспособность структуры, — схема разводки проводников, сопротивление по шлейфу, возвратные потери, затухание, длина и т.д. Назначение оборудования очевидно:

• своевременное обнаружение неисправности, обрыва, замыкания;
• поиск локализации повреждений;
• повышение эффективности монтажа кабельных систем;
• оперативное устранение неисправностей и возвращение работоспособности сети.

Простые тестеры LAN кабеля определяют наличие обрывов, замыканий, неточность соединений. Более функциональные модели выявляют расщепление витых пар, измеряют длину провода до неисправности, определяют тип розетки (сетевая или телефонная).

Устройства для квалификации равны самым функциональным аппаратам первой категории.

Купить LAN тестер витой пары в интернет-магазине «RadioStuff» можно в большом разнообразии модификаций, которые отличаются функциональностью, комплектацией, ценой.

Доставка товаров осуществляется по Санкт-Петербургу и другим городам России.

Часто задаваемые вопросы о кабелях для передачи данных

— 22.0 Тестирование неэкранированных кабелей на основе витой пары Часто задаваемые вопросы о кабелях для передачи данных

— 22.0 Тестирование неэкранированных кабелей на витой паре Родительский документ находится в верхней части « Часто задаваемые вопросы о кабелях для передачи данных »
Предыдущий документ: « 21.0 Кабели ISDN »
Следующий документ: « 23. 0–29.0 Не используется (пусто) »

---

     22.1 Тестирование UTP Введение
     Многие из проблем, возникающих на кабельных заводах UTP, являются результатом
     неправильно подключенных патч-кабелей, разъемов и кросс-коннекторов.
     Горизонтальные и вертикальные распределительные кабели и соединительные кабели
     прямо через конец-в-конец - контакт 1 на одном конце должен быть подключен
     к контакту 1 на другом. (Перекрестные соединительные кабели являются исключением, т.к.
     описано позже). Обычно разъемы и кросс-коннекторы проектируются таким образом.
     что установщик всегда пробивает кабельные пары в стандартном
     порядок слева направо: пара 1 (синий), пара 2 (оранжевый), пара 3
     (зеленый) и пара 4 (коричневый). Белый полосатый грифель обычно перфорирован.
     сначала вниз, а затем сплошной цвет. Внутренняя проводка домкрата
     соединяет каждую пару с правильными контактами в соответствии с назначением
     схема, на которую рассчитан домкрат: EIA-568A, 568B, USOC или
     что бы ни.  (Одним из источников проблем является установка, в которой USOC
     разъемы смешаны с EIA-568A или 568B. Все кажется
     пробит правильно, но одни кабели работают, а другие нет).
     22.2 Тесты схемы разводки
     Тесты Wiremap проверят все линии в кабеле на наличие всех
     следующие ошибки:
       Разомкнут: отсутствие непрерывности между контактами на обоих концах
        кабель.
       Короткое замыкание: две или более линий закорочены друг на друга.
       Перекрещенная пара: пара подключена к разным контактам на каждом
        конец (пример: пара 1 подключена к контактам 4 и 5
        на одном конце и контакты 1 и 2 на другом).
       Обратная пара: две линии в паре соединены с противоположными
        контакты на каждом конце кабеля (пример: линия
        на контакте 1 соединен с контактом 2 на другом конце,
        линия на контакте 2 подключена к линии 1). Также
        называется инверсией полярности или инверсией наконечника и кольца.
       Разделенная пара: одна линия от каждой из двух пар соединена, как если бы
        это была пара (пример: Синий и Бело-Оранжевый
        линии подключены к контактам 4 и 5, Бело-Синий и
        Оранжевый к контактам 3 и 6).  Результат чрезмерный Рядом
        Завершить перекрестные помехи (NEXT), которые тратят впустую 10Base-T
        пропускная способность и обычно предотвращает Token Ring со скоростью 16 Мбит/с
        вообще от работы.
     22.3 Тесты длины
     Проверка длины кабеля обычно выполняется с использованием временной области.
     рефлектометр (TDR), передающий импульс по кабелю, и
     измеряет прошедшее время до получения отражения от
     дальний конец кабеля. Каждый тип кабеля передает сигналы на
     что-то меньше скорости света. Этот фактор называется
     номинальная скорость распространения (NVP), выраженная в виде десятичной дроби
     долю скорости света. (У UTP NVP примерно
     0,59-0,65). По прошедшему времени и NVP TDR вычисляет
     длина кабеля. TDR может быть устройством специального назначения, таким как
     Tektronix 1503 или может быть встроен в портативный кабельный тестер.
     22.4 Проверка на импульсный шум
     Стандарт 10Base-T определяет пределы напряжения и количества
     возникновения/минуту импульсного шума, возникающего на нескольких частотах
     диапазоны.  Многие портативные тестеры кабеля включают в себя возможность
     для этого проверить.
     22.5 Перекрестные помехи на ближнем конце (ДАЛЕЕ)
     Что ДАЛЬШЕ, спросите вы? Представьте, что вы говорите в телефон.
     Обычно, когда вы говорите, вы можете слышать собеседника на другом конце провода.
     а также слышать себя через трубку. Представь, как бы
     звук, если ваш голос был усилен, чтобы он был громче, чем другой
     человека. Каждый раз, когда вы говорите, вы будете глухи ко всему, что исходит от
     другой конец. Кабель с недостаточной устойчивостью к парам NEXT, поэтому
     большая часть сигнала передается обратно на приемную пару
     (или пары), что входящие сигналы неразборчивы.
     Кабель и соединительное оборудование, установленное с использованием ненадлежащих методов, может
     их СЛЕДУЮЩАЯ производительность снизилась на целую категорию.
     22.6 Затухание
     Сигнал, проходящий по кабелю, становится слабее по мере его прохождения.
     Каждая взаимосвязь также снижает ее прочность.  В какой-то момент
     сигнал становится слишком слабым для надежной интерпретации сетевым оборудованием.
     В частности, на более высоких частотах (10 МГц и выше) кабель UTP затухает.
     сигналы намного раньше, чем это делает коаксиальный или экранированный кабель витой пары.
     Зная затухание (и NEXT) ссылки, вы можете определить
     будет ли он функционировать для конкретного метода доступа и насколько
     запас доступен для покрытия повышенных потерь из-за температуры
     изменения, старение и т.

     Предстоящие обновления кабельных стандартов требуют ряда новых
     тесты, которые добавят в этот список.


---

Родительский документ находится в верхней части « Часто задаваемые вопросы о кабелях для передачи данных ».
Предыдущий документ: « 21.0 Кабельная система ISDN ».

Сети Fluke

(пока отзывов нет) Написать обзор

Fluke Networks

Квалификационный тестер Fluke Networks Cableiq — тестирование скорости, тестирование кабеля витой пары, тестирование VoIP, тестирование длины кабеля, тестирование кабеля на наличие неисправностей, тестирование оптоволоконного кабеля, трассировка кабеля, (ciq-100)

Рейтинг Обязательно Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта Обязательно

Тема отзыва Обязательно

Комментарии Обязательно

Артикул:

18141553

MPN:

ciq-100

Наличие:

Обычно отправляется в тот же или на следующий рабочий день. В наличии на нашем складе в IL.

Доставка:

Рассчитано на кассе

Обновление склада:

14.03.2023 12:32:04 PST

Сейчас: 1696,50 долларов США

Количество:

Текущий запас: 11

Обновление запасов:

14. 03.2023 12:32:04 PST

Часто покупают вместе:

• Описание
• Информация о гарантии
• 0 отзывов

Описание

Этот товар совершенно новый, запечатанный на заводе.

Взгляд сетевого специалиста на пропускную способность кабелей
Квалификационный тестер CableIQ — это первый тестер пропускной способности кабелей для сетевых специалистов. Этот тестер сетевых кабелей Ethernet дает даже самым начинающим специалистам возможность увидеть, какие скорости могут поддерживать существующие кабели, быстро изолировать кабели от сетевых проблем и обнаружить, что находится на дальнем конце любого кабеля. Это означает, что сетевые специалисты могут быстрее закрывать заявки на устранение неполадок, сокращать время на звонки и экономить деньги за счет более эффективного использования существующей инфраструктуры.

Сокращение эскалации проблем на 30%
Квалификационный тестер CableIQ Мощные возможности устранения неполадок в сети и интуитивно понятный интерфейс позволяют вашим специалистам на переднем крае выявлять и устранять широкий спектр проблем в вашей сетевой инфраструктуре. Порт активен? Совпадают ли настройки двусторонней печати? Проблема в сети или в кабеле Ethernet? Может ли кабель Ethernet поддерживать требуемую пропускную способность сети? Сетевой кабельный тестер CableIQ — единственный тестер Ethernet-кабелей, который может ответить на все эти вопросы до того, как заявки на устранение неполадок будут переведены на следующий уровень, снижая распространение проблем до 30%.

Комплектация:

• CableIQ Qualification Tester
• Remote Adapter
• Soft Carrying Case
• 2 x RJ45-to-M12 Patch Cables
• CableIQ Reporter Software CD
• USB Cable
• Coax ‘F’ Push-on Adapter
• Owners CD
• Краткое руководство
• 4 батарейки AA

Особенности

Комплект поставки:

• Квалификационный тестер Cable IQ — Квалификационный тестер внутренней проводки/коаксиального кабеля
• Remote Adapter
• Soft Carrying Case
• 2 x RJ45-to-M12 Patch Cables
• CableIQ Reporter Software CD
• USB Cable
• Coax ‘F’ Push-on Adapter
• Owners CD
• Quick Start Guide
• 4 x AA Batteries

Экологическая сертификация:
ROHS

Экологически чистый0114 Country of Origin:
China



Specs

0203

Physical Characteristics
Weight (Approximate)	1. 21 lb
Height	7″
Width	3.5″
Глубина	1,8 «
Интерфейсы/порты
Сеть (RJ-45)	Да
USB	Да
	Да
	Да
	Да
Battery Information
Battery Size Supported	AA
Battery Included	Yes
Battery Chemistry	Alkaline
Number of Batteries Supported	4
Battery Встроенный	№
Общая информация
Торговая марка	Fluke Networks
Адрес веб-сайта производителя	http://www. flukenetworks.com
Маркетинговая информация	Взгляд сетевых специалистов на пропускную способность кабельных систем Квалификационный тестер CableIQ — это первый тестер пропускной способности кабельных систем для сетевых специалистов. Этот тестер сетевых кабелей Ethernet дает даже самым начинающим специалистам возможность увидеть, какие скорости могут поддерживать существующие кабели, быстро изолировать кабели от сетевых проблем и обнаружить, что находится на дальнем конце любого кабеля. Это означает, что сетевые специалисты могут быстрее закрывать заявки на устранение неполадок, сокращать время на звонки и экономить деньги за счет более эффективного использования существующей инфраструктуры. Сокращение числа возникающих проблем на целых 30 % Квалификационный тестер CableIQ с мощными возможностями устранения сетевых неполадок и интуитивно понятным интерфейсом позволяет вашим специалистам на переднем крае выявлять и устранять более широкий спектр проблем в вашей сетевой инфраструктуре. Порт активен? Совпадают ли настройки двусторонней печати? Проблема в сети или в кабеле Ethernet? Может ли кабель Ethernet поддерживать требуемую пропускную способность сети? Сетевой кабельный тестер CableIQ — единственный тестер Ethernet-кабелей, который может ответить на все эти вопросы до того, как заявки на устранение неполадок будут переведены на следующий уровень, снижая распространение проблем до 30%.
Product Type	Cable Analyzer
Product Name	Cable IQ Qualification Tester — Inside Wiring/Coax Qualification Tester
Manufacturer	Fluke Networks
Manufacturer Part Number	CIQ- 100
Модель продукта	CIQ-100
Линейка продуктов	CableIQ
Количество в упаковке	1
Media & Performance
Media Type Supported
Network & Communication
Network Standard
Ethernet Technology	Gigabit Ethernet
Technical Information
Функция устройства

Просмотреть всеЗакрыть

Информация о гарантии

Все товары абсолютно новые, запечатаны на заводе и имеют стандартную гарантию.
