Что такое кабельный тестер и для чего он нужен

Кабельный тестер — это специальный прибор для проверки целостности и правильности подключения сетевых кабелей. Основные задачи, которые решает кабельный тестер:

• Проверка правильности обжима разъемов RJ45, RJ11 и других
• Выявление обрывов, коротких замыканий и других повреждений кабеля
• Определение схемы разводки проводников в кабеле
• Измерение длины кабеля
• Поиск нужного кабеля в пучке проводов

Кабельные тестеры незаменимы при монтаже, диагностике и обслуживании структурированных кабельных систем (СКС) и компьютерных сетей. Они позволяют быстро находить неисправности и проблемные участки.

Виды кабельных тестеров

Кабельные тестеры можно разделить на несколько основных категорий по функциональности:

1. Базовые кабельные тестеры

Простейшие модели для проверки целостности кабеля и правильности обжима. Имеют светодиодную индикацию.

2. Продвинутые кабельные тестеры

Позволяют определять тип повреждения кабеля, имеют тональный генератор для трассировки.

3. Тестеры с измерением длины кабеля

Измеряют длину кабеля и расстояние до обрыва по емкости проводников.

4. Профессиональные тестеры с TDR

Используют технологию рефлектометрии для точного определения расстояния до повреждений.

5. Сетевые анализаторы

Выполняют диагностику активного сетевого оборудования и проверку пропускной способности.

Возможности базовых кабельных тестеров

Простейшие кабельные тестеры обладают следующим функционалом:

• Проверка целостности кабеля и правильности обжима разъемов RJ45/RJ11
• Определение обрывов и коротких замыканий
• Светодиодная индикация состояния пар проводников
• Проверка экранирования кабеля

Базовые тестеры подходят для быстрой проверки патч-кордов и коротких линий. Их основные недостатки:

• Не измеряют длину кабеля
• Не определяют расстояние до повреждения
• Часто выдают ложные ошибки на кабелях типа crossover
• Не имеют защиты от подключения к активному оборудованию

Функции продвинутых кабельных тестеров

Более функциональные модели тестеров дополнительно обеспечивают:

• Определение типа повреждения кабеля (обрыв, короткое замыкание, перепутанные пары)
• Распознавание кабелей crossover
• Встроенный тональный генератор для трассировки кабеля
• Поддержка удаленных идентификаторов для маркировки линий
• Активация светодиода порта коммутатора для его поиска

Это позволяет более точно локализовать проблемы и удобно работать с кабельной инфраструктурой.

Возможности тестеров с измерением длины кабеля

Тестеры с функцией измерения длины позволяют:

• Измерять длину кабеля и расстояние до обрыва
• Определять на каком конце произошло повреждение
• Находить скрытые повреждения в середине линии
• Проверять соответствие длины кабеля спецификациям

Измерение длины производится по емкости проводников. Точность обычно составляет ±3-5% длины кабеля.

Профессиональные тестеры с технологией TDR

Самые функциональные кабельные тестеры используют технологию рефлектометрии (TDR) и обеспечивают:

• Точное измерение длины кабеля
• Определение расстояния до любого типа повреждения
• Построение рефлектограммы кабеля
• Измерение времени прохождения сигнала
• Обнаружение неоднородностей и дефектов монтажа

Такие тестеры позволяют находить даже незначительные повреждения и дефекты кабельных линий.

Сетевые анализаторы для диагностики СКС

Наиболее продвинутые кабельные тестеры могут выполнять анализ активного сетевого оборудования:

• Проверка пропускной способности линий
• Диагностика коммутаторов и маршрутизаторов
• Измерение параметров PoE
• Анализ трафика и производительности сети
• Проверка конфигурации VLAN

Это позволяет комплексно диагностировать всю сетевую инфраструктуру.

Как выбрать подходящий кабельный тестер

При выборе кабельного тестера следует учитывать:

• Тип проверяемых кабелей (витая пара, коаксиал и т.д.)
• Необходимость измерения длины
• Потребность в точной локализации повреждений
• Наличие функций трассировки и идентификации
• Требуется ли анализ активного оборудования
• Частота и сложность выполняемых работ

Для периодических проверок патч-кордов достаточно базовой модели. Для обслуживания СКС рекомендуется выбирать функциональный тестер с измерением длины и определением повреждений.

Заключение

Кабельные тестеры — незаменимый инструмент для диагностики и обслуживания структурированных кабельных систем. Правильно подобранный тестер позволяет быстро находить и устранять любые проблемы в кабельной инфраструктуре, экономя время и средства на обслуживание сетей.

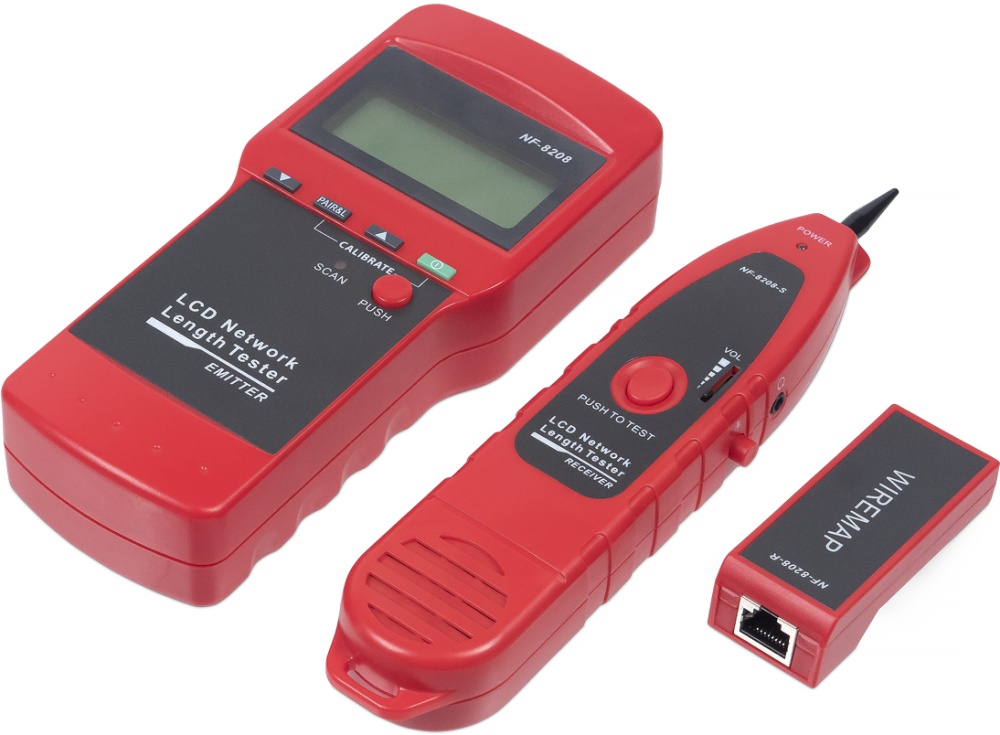

Кабельный тестер с измерением длины, трассировкой кабельных линий и определением POE, с функцией рефлектометра

• Описание

Прибор LAN-PRO-L/TPK-TDR предназначен для тестирования разводки кабельных линий. Позволяет определять длину кабеля, выявлять различные ошибки и отображать местоположение неисправности посредством интуитивного графического интерфейса(с использованием метода TDR–рефлектометрии с временным разрешением). Прибор позволяет легко обнаруживать кабели, проводить трассировку с фильтром переменного тока и идентифицировать порты на сетевом коммутаторе с помощьюфункции проблесковой индикации. Возможности прибора: выявление дефектов линии по методу импульсной рефлектометрии (TDR) для точного определения места повреждения в линиях связи прибор позволяет проводить Ping тест в локальной сети, в сети интернет определяет наличие «Power over Ethernet» (POE) и замеряет напряжение на жилах кабелей, подключенных к PoE портам автоматически определяет и присваивает IP адрес (DHCP клиент) проверка витой пары, телефонной проводки, коаксиального кабеля на наличие обрыва или короткого замыкания цепи Технические характеристики передатчика головного устройства Дисплей Жидкокристаллический Размер дисплея 60 х 45 мм Диапазон измерения длины кабеля 1 ~ 1500 м Тестируемые кабели Витая пара: UTP, STP, кат. 5е, 6, 6a, CAT7; Коаксиальные кабели Телефонные витопарные кабели Металлические провода, подсоединяемые с помощью зажимов «крокодил» Минимальное расстояние калибровки 20м Тип батареи 3,7В Li-Ion 1800мАч Погрешность измерений 2% (±0,5 м или ±1,5 фута) (при длине калибровочного кабеля > 50 м) Материал корпуса Пластик Рабочий диапазон температур/влажности -10ºC ~ +60ºC / 20% ~ 70% Размеры 173 х 92 х 35 мм Технические характеристики беспроводного приемника Тип батареи 3,7В Li-Ion 1800мАч Размеры (Ш*В*Г) 183 х 58 х 35 мм Технические характеристики удаленного устройства Совместимые разъемы RJ11, RJ45, BNC Размеры (Ш*В*Г) 106 x 32 x 30 mm Комплект поставки Главный блок — 1шт Индуктивный щуп — 1шт Ответная часть — 1шт USB micro шнур — 1шт Зарядное устройство — 1шт Кабель RJ45 — RJ45 — 1шт Кабель RJ11 — RJ11 — 1шт Кабель RJ11 — крокодилы — 1шт Сумка-чехол на ремне — 1шт Карта памяти — 1шт Инструкция по эксплуатации — 1шт

Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.

Информация для заказа (1)

Код товара	Наименование
LAN-PRO-L/TPK-TDR	Кабельный тестер с измерением длины, трассировкой кабельных линий и определением POE, с функцией рефлектометра		Добавить в список

Разновидности и классификация кабельных тестеров.

1. Главная
2. Разновидности и классификация кабельных тестеров.

От автора.

Возможно, эта статья будет содержать ненавязчивую рекламу хороших приглянувшихся товаров, тем не менее, ее основная цель поделиться с Вами тем, что я узнал о разновидностях кабельных тестеров и их возможностях. Где-то в общих чертах, а иногда подробно, здесь будут описаны, как принято говорить, «преимущества и недостатки» приборов, которыми, определенным специалистам, приходится пользоваться часто. Лично я к таковым не отношусь, зато имею возможность тестировать образцы разных торговых марок и стоимости. Все нижеизложенные наблюдения, мысли, слова и определения не претендуют на что-то больше чем Ваше внимание.

Так, или иначе, речь пойдет о хороших и, как следствие, не самых дешевых тестерах витой пары следующих торговых марок: Softing, Greenlee, Fluke Networks, Jonard, NetScout, Hobbes, DataShark.

Начнем с общего определения. Кабельный тестер, в нашем случае – это прибор для проверки витой пары (с разъемами RJ45, RJ11, RJ22) и коаксиального кабеля на целостность, правильность установки коннекторов и наличие повреждений.

Приборы можно грубо разделить на классы исходя из их возможностей:

1. Тестеры для проверки правильности обжима витой пары и наличия повреждений

• Схема обжима витой пары (распиновка RJ45)
• Проверка целостности кабеля
• Наличие перепутанных пар, обрыва кабеля, короткого замыкания

2. Тестеры для определения ошибок монтажа с измерением длины кабеля (по емкости)

• Схема обжима витой пары (распиновка RJ45)
• Проверка целостности кабеля
• Наличие перепутанных пар, обрыва кабеля, короткого замыкания
• Измерение длины кабеля и расстояния до обрыва

3. Профессиональные тестеры для локализации повреждений с измерением длины кабеля (метод TDR)

• Схема обжима витой пары (распиновка RJ45)
• Проверка целостности кабеля
• Наличие перепутанных пар, обрыва кабеля, короткого замыкания
• Измерение длины кабеля и расстояния до обрыва
• Измерение расстояния до короткого замыкания

4. Сетевые тестеры

• Схема обжима витой пары (распиновка RJ45)
• Наличие ошибок монтажа и повреждений кабеля
• Измерение длины кабеля, расстояния до обрыва и короткого замыкания
• Идентификация протоколов CDP и LLDP
• Имя подключенного устройства и порта с описанием, имя VLAN, IP-адрес, информация о MAC
• Функция отправки запросов Ping, тестирование DHCP и DNS серверов
• Тестирование Power over Ethernet (PoE)

5. Квалификационные тестеры для подтверждения пропускной способности линии

• Схема обжима витой пары, наличие повреждений, расстояние до обрыва и короткого замыкания
• Подтверждение возможности Ethernet соединения поддерживать скорость до 1Gbit
• Измерение количества битовых ошибок BERT (Bit-Error-Rate-Test)
• Измерение задержки распространения сигнала по разным парам
• Отношение сигнал-шум (Signal-to-Noise Ratio)

6. Тестеры производительности сети

• Схема обжима проводов, наличие повреждений, расстояние до обрыва и короткого замыкания
• Использование набора тестов сети RFC-2544, RFC1242, Y.1564
• Захват и анализ трафика между сетевыми устройствами.

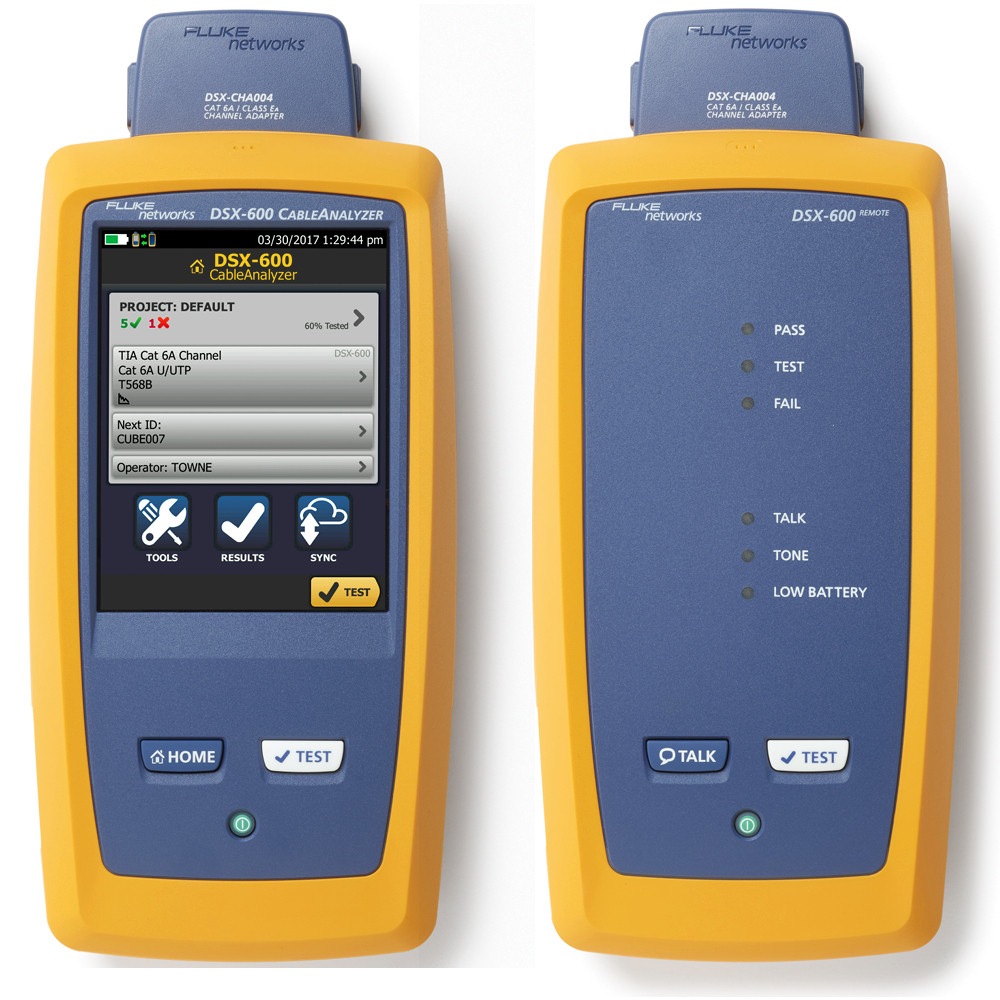

7. Сертифицирующие анализаторы

• Сертификация витой пары на категорию или класс
• Сертификация коаксиального кабеля
• Ссертификация оптического волокна

Часть 1. Тестеры для определения правильности обжима витой пары

Простые устройства, в свою очередь, можно поделить на несколько групп, чтоб объяснить различие цен:

А) Базовые кабельные тестеры
Б) Продвинутые кабельные тестеры
В) Многофункциональные тестеры кабельных линий
Г) Профессиональные кабельные тестеры с цифровым экраном

Рис.1.1	Рис. 1.2
Рис 2.1 Crossover (до 100 Мбит/с, ПК-ПК)	Рис 2.2 Crossover (до 1000 Мбит/с)

А) Базовые кабельные тестеры для определения повреждений

Состоят из двух частей, самого тестера и удаленного устройства для установки на обратном конце линии. Светодиоды для отображения информации могут находится на двух или на одной части. Принцип работы очень напоминает батарейку и лампочку: подается напряжение – лампочка горит. Соответственно вывод — мы подали напряжение на нужный проводник, и он цел.
Начальный уровень тестирования позволяет ответить на вопрос правильно ли установлен модульный разъем RJ45 (RJ11/12, Coax) при прямой схеме опрессовки (рис. 1.1 и 1.2), а вот корректно проверить перекрёстный кабель Crossover (рис. 2.1 и 2.2) уже вряд ли получится. Такие устройства, могут даже не иметь отдельного светодиода для каждого проводника, а отображать результат по парам. Здесь все просто, горит зеленым – значит все хорошо, по крайней мере электрическая целостность присутствует, сигнал проходит. При обнаружении любого отступления от правильной схемы обжима, обрыве, или коротком замыкании показывает проблему. Нормально определить тип неисправности не возможно. При подключении в линию с напряжением (даже небольшим) тестер сгорает с большой вероятностью.
Сфера использования простейших кабельных тестеров – проверка кабеля на целостность и тестирование самостоятельно изготовленных патч-кордов. Применять их в корпоративных целях можно, только следует осознавать, что Вы не получите ответы на все возможные вопросы. Разве что задачи совсем простые, линии гарантировано обесточены и очень важна низкая цена.

Примеры базовых тестеров кабеля:

JIC-MCT-468
Jonard

PT-70025
DataShark

256551/20TH
Hobbes

HB-E-400
Hobbes

HB-E-551
Hobbes

HB-E-650
Hobbes



Возможности простого кабельного тестера (для большинства моделей):

• Разъемы: в основном RJ45, также возможны RJ11 и BNC (Coax)
• Проверка целостности кабеля, качества обжима витой пары и распиновки RJ45 (RJ11)
• Определение обрыва кабеля или пар
• Определение ошибок монтажа и наличия короткого замыкания
• Тестирование целостности экрана кабеля

Преимущества дешевых тестеров витой пары:

1. Цена, других плюсов перед более продвинутыми моделями нет.

Недостатки простейших кабель тестеров:

1. Не измеряют длину линии, растояния до обрыва и короткого замыкания
2. Сгорают при подключении к активной линии так как нет защиты по напряжению
3. Не возможно определить обрыв кабеля без удаленного идентификатора
4. Не всегда можно понять с каким типом повреждения имеем дело
5. Часто выдают «повреждение» на кабеле типа Crossover
6. Нет автоматического отключения, что может привести к полному разряду батарей
7. Нет индикатора низкого заряда, что может привести к не правильному результату на севших батареях
8. Нет встроенного генератора для идентификации кабеля
9. Нет поддержки нескольких номерных удаленных идентификаторов сразу

Посмотрите видео работы простого LAN тестера для понимания принципа его работы:

Б) Продвинутые кабельные тестеры для определения повреждений

Нет определенных функций, наличие которых, может присвоить прибору статус «продвинутого», ведь это все условно. Тем не менее, попробуем выделить отличия. Более функциональные кабельные тестеры могут определять схему обжима RJ45, наличие и тип повреждения, уверено показывать какие именно проводники перепутаны, оборваны, или замкнуты, распознавать кабель типа cross-over. Очень важная особенность — возможность отображать ошибку монтажа типа «расщепленная пара«, которая не воспринимается простейшими тестерами за повреждение.
В продвинутых приборах бывает встроен тональный генератор, который совместно с индуктивным щупом позволит идентифицировать нужный кабель, или порт коммутатора. Хорошие тестеры могут иметь возможность отправлять специальный сигнал для активации мигания светодиода порта коммутатора, что позволяет быстро его найти. Также, многие модели поддерживают удаленные номерные идентификаторы для быстрого поиска и маркировки розеток и портов СКС (установив идентификатор на одну сторону кабеля и подключив тестер с другой — можно увидеть его номер. Тем самым мы быстро найдем нужную розетку пользователя или порт патч-панели и наведем порядок в немаркированных линиях).



Примеры продвинутых тестеров кабеля:

HB-256652A-IDT
Hobbes

HB-256553
Hobbes

FL-MT-8200-49A
Fluke Networks

HB-256777
Hobbes

256555-R
Hobbes

HB-256653T
Hobbes



Возможности продвинутого кабельного тестера (для большинства моделей):

• Разъемы: в основном RJ45, также возможны RJ11 и BNC (Coax)
• Проверка целостности кабеля, качества обжима витой пары и распиновки RJ45 (RJ11)
• Определение обрыва кабеля или пар
• Определение ошибок монтажа, типа повреждения и наличия короткого замыкания
• Тестирование целостности экрана кабеля
• Возможно наличие тонального генератора для идентификации кабеля
• Возможна поддержка нескольких удаленных номерных идентификаторов

Преимущества продвинутых тестеров витой пары:

1. Улучшеная интерпритация типа повреждения кабеля
2. Генератор для трассировки и отбора кабеля (требуется индуктивный щуп)
3. Быстрый поиск нужных портов благодаря нескольким удаленным идентификаторам

Недостатки продвинутых кабель тестеров:

1. Не измеряют длину линии, растояния до обрыва и короткого замыкания
2. Сгорают при подключении к активной линии так как нет защиты по напряжению
3. Не возможно определить обрыв кабеля без удаленного идентификатора
4. Нет автоматического отключения, что может привести к полному разряду батарей
5. Нет индикатора низкого заряда, что может привести к не правильному результату на севших батареях

Посмотрите видео работы продвинутого LAN тестера для понимания принципа его работы:



В) Многофункциональные тестеры кабельных линий

Существуют приборы, которые тяжело назвать исключительно кабельными тестерами из-за их многофункциональности, или конструктивных особенностей. Таких не очень много, но выделим их в отдельную категорию для наглядности. Первый тип не стандартного тестера — прибор объединяющий функции тестового набора (генератора и щупа) и проверочного устройства для витой пары. Стоит упомянуть, что именно в таких типах тестовых приборов бывает встроен цифровой тональный генератор, который позволяет подавать сигнал и идентифицировать активный кабель (по которому передается Ethernet). Стандартный аналоговый сигнал не будет слышен из-за сильного «шума». Второй, уникальный тип устройств — это так называемый «комбайн» из обжимки и LAN тестера.



Примеры многофункциональных тестеров кабеля:

JIC-TETP-901
Jonard

FL-MT-8200-60-KIT
Fluke Networks

HB-256713D
Hobbes

HB-HTC-0022
Hobbes



Посмотрите видео работы многофункционального тестера для понимания принципа его работы:



Г) Профессиональные кабельные тестеры для определения повреждений с цифровым экраном

Какой бы не был хороший светодиодный LAN тестер он всегда будет уступать профессиональному прибору с LCD экраном (субъективное мнение автора). Не во всем, конечно, а в принципе. Практика показывает, что, если уважающий себя производитель, установил в тестер экран, он также оснащает его многими дополнительными функциями. Думаю, что это связано с ценой самого LCD, которая значительно превышает стоимость большинства других возможностей. «Тратиться так тратиться, как говорится». Главное отличие — удобство. На дисплее можно быстро увидеть результат тестирования, а не ждать пока промигают все лампочки простого тестера. Если витая пара обжата правильно, мы видим однозначное утверждение что все хорошо, например, иконку «Pass», и даже не всматриваясь в детали, будем уверены что все в порядке.  В случае наличия ошибки монтажа, мы увидим однозначную интерпретацию ее типа и примем решение по устранению. Профессиональные кабельные тестеры имеют защиту от входного напряжения, обычно до 50 — 60 Вольт, что не даст им сгореть при подключении к телефонной линии. Если вы забудете выключить прибор — он отключится сам, экономя ресурс батарей. Корпус часто прорезинен и защищен. Модельный ряд таких устройств не богат, хорошего по не многу 🙂



Примеры профессиональных тестеров кабеля c LCD экраном:

NETcat Micro
Greenlee



Пример подачи информации о состоянии кабельной линии:

Кабель обжат правильно	Обрыв	Короткое замыкание	Ошибка монтажа

Возможности кабельного тестера для определения повреждений с LCD экраном:

• Цифровой LCD экран
• Разъемы: RJ45, RJ11 и BNC (Coax) для кабелей передачи данных, голоса и видео
• Проверка целостности кабеля, качества обжима витой пары и распиновки RJ45 (RJ11)
• Определение обрыва кабеля, короткого замыкания, перепутанных и расщепленных пар
• Генератор тонального сигнала для прозвонки кабеля
• Работа с несколькими удаленными идентификаторами (модель Softing CableMaster 400)
• Защита портов от входящего напряжения

Преимущества тестеров витой пары с цифровым LCD экраном:

1. Понятное отображение результата измерений в виде «прошел / не прошел» (Pass/Fail)
2. Быстрая и однозначная интерпретация типа повреждения
3. Генератор для трассировки и отбора кабеля (требуется индуктивный щуп)
4. Быстрый поиск нужных портов благодаря нескольким удаленным идентификаторам
5. Защита портов от напряжения
6. Защищенный корпус
7. Индикатор низкого заряда батарей
8. Автоматическое отключение питания

Недостатки данных LAN тестеров с LCD экраном:

1. Не измеряют длину линии, растояния до обрыва и короткого замыкания
2. Не возможно определить обрыв кабеля без удаленного идентификатора

Посмотрите видео работы профессионального тестера для понимания принципа его работы:



Часть 2. Тестеры для определения ошибок монтажа с измерением длины кабеля (по емкости)

Хорошо когда в арсенале технического специалиста есть тестер витой пары, который показывает распиновку RJ45. Им можно проверить правильность установки разъемов сразу после оппресовки, убедится что проводники разведены по нужной схеме, проверить целостность кабеля, удостоверится в отсутствии обрыва и короткого замыкания. В двойне хорошо, если нет никаких проблем и соединение «поднялось». Но, что делать если неисправность все же обнаружилась, или вы пришли на неизвестную линию с целью ее восстановительного ремонта, или после перестановки мебели, бурения стен, вбивания дюбелей и пр. соединение пропало? Обычный кабельный тестер, который так хорошо указывал нам на наличие неисправностей, уже не так замечателен для их локализации. Для поиска проблемы в кабеле, лучше использовать приборы с возможностью измерять длину. Более простые виды этих устройств осуществляют замер длины каждой пары проводов, основываясь на их емкости. По сути, они измеряют не длину, а именно емкость, однако, пользуясь тем, что эта величина почти постоянная для определенного типа витой пары, они сами вычисляют зависимость и выдают нам результат в метрах. Если прибор сильно обманывает с длиной, можно просто подстроить значение удельной емкости в меню. Обратите внимание, что тестер производит изимерение каждой пары, а не кабеля в общем. Даже у самого точного устройства, длины пар одного и того же кабеля будут отличаться. Это связано с разным шагом скрутки проводников, который делается для уменьшения переходных взаимных влияний при передаче данных.

Тестером мы сможем измерить общую длину проложеной линии или кабеля витой пары UTP, FTP, STP (CAT7, 6A, 5e, 5, 3) в бухте, понять на какой стороне не дожат коннектор (расстояние до нарушения целостности будет равняться длине кабеля или нулю метров) и на каком именно расстоянии произошел обрыв, если это случилось посередине линии. Точность будет достаточно высокой. В качестве примера: производитель Softing заявляет ± 3% плюс ± 30 см. для CableMaster 500. Это значит, что на 100 метрах ошибка составит не более 3,3 метра. Кто-то сразу скажет, что это много, и для точного поиска места обрыва в стене требуется знать точку плюс минус пару сантиметров. И будет отчасти прав. Вот только, даже имея нулевую погрешность, как отмерить, например, 73 метра кабеля от точки подключения к LAN тестеру? Учитывая что провод, в основном, спрятан, имеет повороты, изгибы, оставленные запасы и т.д. Да никак. Примерно увидев расстояние до обрыва линии, Вы определите комнату, коридор, стену, или канал где теоретически ожидается обрыв. Далее произведете визуальный осмотр, а если это не поможет, подадите в линию тональный сигнал от встроенного генератора. Потом, используя индуктивный щуп антенну, осуществляете трассировку кабеля и по разности уровня принимаемого сигнала — найдете нарушение целостности. Для получения хорошего результата придется немного попрактиковаться.

В общем, кабель-тестеры с измерением длины кабеля, позволяют найти практически любое повреждение кабеля или ошибку монтажа. Трудность возникнет только при локализации места короткого замыкания. Из-за емкостного метода тестирования — это сделать не возможно, так как емкость может быть измерена только на разомкнутых проводниках. Зато цена ниже :).



Примеры тестеров для измерения длины кабеля (по емкости):

CableMaster 500
Softing



Возможности кабельного тестера с измерением длины кабеля (по емкости):

• Цифровой LCD экран
• Разъемы: RJ45, RJ11 и BNC (Coax) для кабелей передачи данных, голоса и видео
• Проверка целостности кабеля, качества обжима витой пары и распиновки RJ45 (RJ11)
• Определение обрыва кабеля, короткого замыкания, перепутанных и расщепленных пар
• Измерение расстояния до обрыва кабеля
• Генератор тонального сигнала для прозвонки кабеля
• Работа с несколькими удаленными идентификаторами
• Защита портов от напряжения

Преимущества тестера витой пары с измерением длины кабеля (по емкости):

1. Возможность обнаружить и локализовать обрыв кабеля
2. Очень понятное отображение результата измерений в виде «прошел / не прошел» (Pass/Fail)
3. Быстрая и однозначная интерпретация типа повреждения
4. Генератор для трассировки и отбора кабеля (требуется индуктивный щуп)
5. Быстрый поиск нужных портов благодаря нескольким удаленным идентификаторам
6. Защита от входного напряжения
7. Защищенный корпус
8. Индикатор низкого заряда батарей
9. Автоматическое отключение питания

Недостатки LAN тестера с измерением длины кабеля (по емкости):

1. Не измеряет растояние до короткого замыкания



Часть 3. Профессиональные тестеры для локализации повреждений с измерением длины кабеля (метод TDR)

Этот раздел посвящён профессиональным кабель-тестерам с технологией рефлектометрии, которые многие уже используют, а ещё большее количество специалистов пока только хотят. Такие тестеры облегчают рабочие будни, помогают найти любое повреждение кабеля и даже измеряют расстояние до короткого замыкания (некоторые модели отображают только конец кабеля где это произошло). Правда, полнофункциональный прибор достойного производителя стоит немало. Для сравнения, простые устройства тестирующие витую пару, о которых мы говорили в самом начале, обойдутся примерно в 30 — 50 USD, а вот профессиональные «потянут» на 400 -800 USD. Почему же такая разница и за что мы платим деньги? Стоимость оправдана широкими возможностями оборудования. А вот необходимость обладать этими возможностями зависит только от поставленных задач. Для простой проверки патч-кордов профессиональные тестеры будут хороши, но излишни.

Рассмотрим возможности кабельных тестеров для измерения длина кабеля и расстояния до короткого замыкания (TDR) на примере двух приборов. Softing CableMaster 600 и Greenlee NetCat Pro NC-500. Они могут проверять витую пару всех категорий с разъемом RJ45, телефонные и коаксиальные кабели.

Сразу обращаешь внимание на комфорт просмотра результатов проверки. Все пары наглядно отображаются на одном экране, и мы можем быстро убедится что всё хорошо, а если нет — быстро установить причину.


CableMaster 600 Softing	NetCat Pro NC-500 Greenlee
		Измерение длины кабеля (каждой пары проводов).  Проверка распиновки разъема RJ45. Цветное отображение всех проводников (CableMaster 600). Подтверждение целостности кабеля. Отображение удаленного идентификатора №1 (ID-1). Поддержка до 8-ми удаленных идентификаторов отображающих распиновку и номер.
		Тестирование возможности соединения с Ethernet. Технология: 10 Base-T, 100 Base-TX, 100 Base-T4, 1000 Base-T. Наличие PoE и пары по которым подается питание.  CableMaster 600 имеет дополнительные возможности: Распознавание стандарта PoE: IEEE 802.3af (до 12.95W) и PoE+ IEEE 802.3at (до 25.5W), определения типа PoE: A/B. Испытание напряжения при мин. и макс. токовой нагрузке.
		Измерение расстояния до обрыва кабеля. Измерение расстояния до обрыва пары.
		Измерение расстояния до короткого замыкания. Технология измерения: по отраженному импульсу (TDR*). * Time Domain Reflectometer — рефлектометрия.
		Наглядная визуализация перепутанных проводов. Отображение ошибок монтажа разъёма.
		Отображение расщепленной пары (Split pair*) *ошибка монтажа, при которой провода из двух разных пар объединены в «рабочую» пару по ошибке (провода не скручены между собой). Не все тестеры способны обнаружить этот дефект. Подробнее читайте в Статье.
		Встроенный генератор тонального сигнала. Выбор пар (жил) по которым передавать сигнал. Отбор нужного кабеля из пучка. Идентификация нужного порта коммутатора. Трассировка кабеля в стене. Совместимость с любым широкополосным щупом-антенной.

Несколько слов о том как именно измеряется длина кабеля. Измерение проводится с одной стороны линии, удаленный идентификатор не обязателен, что очень удобно если работать одному. Тестер отправляет в линию импульс, который отражается от конца кабеля и возвращается назад в прибор. Автоматически вычисляется время прохождения сигнала в одну сторону. Далее нам остается только указать прибору скорость распространения импульса и он легко рассчитает длину по простой формуле L = V * T (где L — расстояние, V — скорость импульса, T — время). Практически во всех приборах, скорость импульса обозначается как NVP (Nominal Velocity of Propagation), или VOP (Velocity of Propagation). Эта величина зависит от категории витой пары и сечения проводника, соответственно может немного отличатся у похожих кабелей разных производителей. Идеальный способ узнать NVP — это рассчитать его. Возьмите отрезок витой пары известной длины, но не менее 30 м, для лучшего результата. Измерьте его длину тестером. Если прибор показал неправильную длину кабеля, подстраивайте NVP и повторяйте замер пока, определяемая прибором длина, не будет соответствовать действительности. В итоге, Вы определите скорость импульса для конкретного типа кабеля. Подробнее о том что такое NVP и как его определить можете прочитать в Статье. А для тех кому читать лень, скажу, что в тестере Greenlee NC-500 есть встроенная редактируемая таблица с этими коэфициентами, а у Softing CableMaster 600 она напечатана прямо на крышке батарейного отсека. Устройств, которые сами понимают какой кабель к ним подключили, не бывает.



Примеры тестеров с измерением длины кабеля и локализацией короткого замыкания:

PS-PD_CM600 Softing	PS-CT50 Softing	GT-NETcat Pro Greenlee	MS2-100 Fluke Networks	HB-256003 Hobbes	HB-256003PRO Hobbes



Продолжение скоро будет . ..
Автор: Влад Кольцов



Please enable JavaScript to view the comments powered by Disqus.

Подключенный смартфон Кабельный тестер и анализатор сети Ethernet

Часто задаваемые вопросы

iOS-приложение

Android-приложение

Общие вопросы

iOS
iPhone 4S и новее
iPod touch 5-го поколения и новее
iPad 3-го поколения и новее

Андроид
Bluetooth 2.1 classic, совместимый с Android 4.3 или выше

Pockethernet имеет быстрый тест измерения, который работает без подключенного приложения для смартфона. Аппаратное обеспечение имеет базовый пользовательский интерфейс, состоящий из светодиодов RGB (светодиодов состояния пары проводов), которые отображают результаты. (прошел/не прошел/тип отказа) и сеть (состояние канала/DHCP)

Нет, без аппаратного обеспечения вы не сможете использовать ни одну из функций.

Нет, в настоящее время этого нет в дорожной карте.

Нет. Pockethernet не является устройством для «сертификации кабелей», но выполняет квалификацию и проверку кабелей.

Пожалуйста, посмотрите здесь.

Да, Pockethernet поставляется со стандартной ограниченной гарантией сроком на 1 или 2 года, в зависимости от вашего региона. Все клиенты в ЕС имеют 2-летнюю гарантию, все остальные имеют 1-летнюю гарантию.

Пока порт USB подключен, измерения невозможны. Устройство должно быть выключено для соответствия нормативным требованиям.

Нет, Pockethernet не поставляется с датчиком тона. Их огромное разнообразие доступно по цене от 20 до 200 долларов. Пробники более высокого класса обычно более чувствительны и лучше подавляют гудение 50/60 Гц. Любой аналоговый датчик тона должен работать с Pockethernet.

‘Pock-ether-net’

Отлично. Поделитесь с нами своими идеями через: info AT pockethernet.com

Нет. Технически устройство не должно быть повреждено им, но это все же не допускается, так как оно не имеет защиты от ударов молнии или подобных событий высокого напряжения, которые могут произойти на телефонной линии.

Внутри есть движущиеся части, которые издают этот шум, они называются реле, если вы посмотрите внутрь, вы увидите их, 2 белых блока сразу за портом Ethernet.

Если Bluetooth не подключен, устройство выключится через 2 минуты в целях энергосбережения. Если есть соединение Bluetooth, устройство не выключится.

Огромное их разнообразие доступно по цене от 20 до 200 долларов. Пробники более высокого класса обычно более чувствительны и лучше подавляют гудение 50/60 Гц. Любой аналоговый тональный зонд должен работать с Pockethernet. Если вы не уверены, просто спросите нас по адресу: info[at]pockethernet.com, и мы сообщим вам.

Покупка и доставка

Как аппаратный продукт Pockethernet должен соответствовать нормативным требованиям. Нам нужно оценивать их по странам, что требует времени. Регионы, в которые мы в настоящее время поставляем, включают: ЕС, США, Канаду, Австралию и Новую Зеландию. Если вы заинтересованы в покупке Pockethernet за пределами этих регионов, напишите нам или подпишитесь на нашу рассылку, чтобы получать уведомления, когда он будет доступен.

Нет, на данный момент Pockethernet можно приобрести только в нашем интернет-магазине.

Да, все заказы отправляются со счетом-фактурой.

Да. В процессе оформления заказа убедитесь, что вы оформляете заказ как компания и заполните свой номер плательщика НДС. Любая компания с действительным идентификатором плательщика НДС в ЕС (кроме Германии) может сделать заказ без НДС. (НДС не применяется к заказам из США, Канады, Австралии, Новой Зеландии, Швейцарии, Норвегии, Исландии, Лихтенштейна)

Pockethernet
1 Удаленный терминатор (для тестов Wiremap и BER)
Защитный чехол для переноски
USB-кабель для зарядки и обновления прошивки
Ethernet-кабель длиной 50 см для подключения к настенным розеткам
Руководство пользователя на английском языке

Обязательно укажите код страны. Формат должен быть следующим: [код страны][номер НДС]. (например, DE123456789). Если он все еще не работает, проверьте, действителен ли ваш идентификатор плательщика НДС на этом веб-сайте . В других случаях, пожалуйста, напишите нам info[at]pockethernet.com

В настоящее время мы предлагаем оплату кредитной картой и банковским переводом для всех стран ЕС. (В ближайшем будущем мы добавим больше вариантов оплаты)

Пожалуйста, проверьте цены в интернет-магазине.

В регионах за пределами ЕС таможенные пошлины, сборы за таможенную обработку и местные налоги с продаж могут быть уплачены при получении груза. Пожалуйста, ознакомьтесь с вашими местными правилами. Вы можете рассчитать эти расходы, например, с помощью этой службы: dutycalculator.com (Выберите Импорт из: Германия, Описание продукта: Коммутатор Ethernet)

Технический

В устройстве есть функция сброса: нажмите кнопку питания на 10 секунд, а затем подключите штекер USB.

Нет. Pockethernet работает только с терминатором, который шел в комплекте с устройством. Сторона обратной связи используется для тестов BER

.

С помощью TDR (рефлектометрии во временной области)

Да, ни Pockethernet, ни другое устройство не должны быть повреждены, так как сигнал всего в пару вольт и ток ограничен. Единственным недостатком будет то, что уровень звука будет намного ниже, поскольку трансформатор Ethernet и терминаторы заземляют сигнал. Кроме того, если это экранированный кабель, а разъем на другом конце заземляется удаленным устройством, он может полностью экранировать сигнал.

№

Если порт находится в режиме доступа/без тегов, теги VLAN удаляются коммутатором перед отправкой пакетов, поэтому они не обнаруживаются устройством. Если настроен порт, Pockethernet может получать информацию CDP или LLDP, которая обычно включает собственный идентификатор VLAN. Если порт находится в транковом/тегированном режиме или является портом доступа, также передающим тегированные пакеты, вы можете использовать функцию мониторинга трафика, чтобы увидеть идентификаторы VLAN для кадров, отправляемых по каналу.

IntelliTone запатентован компанией Fluke, поэтому, к сожалению, мы не можем его поддерживать. (Хотя аппаратное обеспечение на это способно)

В нормальных условиях Pockethernet следует держать в пределах 10 метров от телефона.

Сторона терминатора Wiremap используется для теста *барабанная дробь* схемы разводки. Сторона Loopback используется для теста BER.

Нет. Технически устройство не должно быть повреждено им, но это все же недопустимо, так как оно не имеет защиты от ударов молнии или подобных событий высокого напряжения, которые могут произойти на телефонной линии.

Если вы используете Pockethernet вместо камеры, можно: проверить кабели, идущие к камере, проверить, есть ли PoE на этом кабеле, проверить, может ли быть установлено сетевое соединение по кабелю, с определенными настройками VLAN и целями ping. Если камера уже находится в сети, ее можно пропинговать с другого порта Ethernet. Чего Pockethernet не может сделать, так это подключиться к камере и получить изображение, изменить настройки и т. д. Однако это будут программные функции, которые могут быть добавлены в будущем. (если вас это очень интересует, пожалуйста, напишите нам об этом через info AT pockethernet.com)

Это аппаратное ограничение

Ethernet устойчив к сбоям, он по-прежнему будет работать со многими ошибками, но с уменьшенной пропускной способностью. Правильно установленный кабель хорошего качества должен возвращать 0 ошибок. Несколько ошибок не должны быть серьезной проблемой, это все равно следует считать хорошим кабелем.

Для просмотра всех часто задаваемых вопросов нажмите здесь

Где купить кабельные тестеры | Тестер непрерывности

Tripp Lite

Артикул № TRL-N044-000-R

Многофункциональный тестер сетевых кабелей Tripp Lite позволяет тестировать целостность проводки для кабелей Cat5, Cat6, телефонных и коаксиальных кабелей. Выявляет неправильное подключение проводов, короткие замыкания и обрывы цепи. Имеет два передатчика и приемника, два коаксиальных преобразователя BNC-F и терминатор коаксиального кабеля. Включает удобный чехол для хранения, когда он не используется. Питание от батареи 9 В (не входит в комплект). Особенности: тестирование кабельных соединений Cat5e или Cat6. Тестирует соединения коаксиального кабеля Проверяет подключение телефонного кабеля Тестовый блок из двух частей…

Наша цена: $41,53

Наличие: Временно нет в наличии

Добавить в список желаний

SoundTools

Артикул № RSS-100009

Звуковые инструменты SS-DMX DMX Sniffer/Sender мгновенно тестирует 5-контактные кабели DMX в сценическом освещении или системе управления театром. Неисправные кабели являются одной из наиболее распространенных проблем в неисправных сетях DMX, но их тестирование не всегда было легким. SoundTools SS-DMX DMX Sniffer/Sender упрощает процесс тестирования кабелей, поэтому вы можете тестировать свои кабели в том месте, где они находятся в вашей установке, и сразу же знать, связана ли ваша проблема с кабелем или приспособлением. Двухсекционный…

Наша цена: $60.00

Наличие: В наличии

Добавить в список желаний

Belden

Артикул № A0270166

Belden A0270166 Тестовый щуп BIX представляет собой однопарный щуп, который крепится к концевому зажиму распределительных или модульных разъемов BIX для облегчения тестирования. Особенности: Однопарный щуп с зажимами — красный/черный Идеально подходит для тестирования распределительных и модульных разъемов BIX. Многофункциональный

Наша цена: $35,46

Наличие: Временно нет в наличии

Добавить в список желаний

Atlona Technologies

Артикул № ATNO-AT-ETU-SYNC

Atlona Etude™ Sync (AT-ETU-SYNC) обеспечивает эмуляцию EDID и связь с обнаружением горячего подключения между приемником HDMI и устройствами-источниками. Он обнаруживает и устраняет проблемы с целостностью сигнала, связанные с кабелями или соединениями, и может решать проблемы совместимости между источником и приемником. Etude Sync совместим с форматами с высоким динамическим диапазоном (HDR) и совместим с HDCP 2.2. Он поддерживает видео 4K/UHD при частоте 60 Гц с выборкой цветности 4:4:4, а также скорость передачи данных HDMI до…

Наша цена: $364,00

Наличие: Временно нет в наличии

Добавить в список желаний

Rapco

Артикул № BB-SCT

Прибор Rapco STBLOX представляет собой тестер кабеля для проверки короткого замыкания или разрыва цепи на 4-полюсных кабелях. Вход NL4MP и выход NL4MP. Особенности: Автономный кабельный тестер Speakon Испытания 4-полюсных кабелей спикера Испытания на короткое замыкание или обрыв цепи Вход NL4MP и выход NL4MP Идеальный размер для ящика с инструментами или даже кармана рубашки Алюминиевый корпус с черным порошковым покрытием Паянные вручную коннекторы Технические характеристики: Размеры: 3,5 «х 1,25″ х 1 »

Наша цена: $183,12

Наличие: Временно нет в наличии

Добавить в список желаний

Черный ящик

Артикул № BBX-TS029A-R5

Черный ящик TS029A-R5 Тестер TVR 10/100/1000 предоставляет все необходимое для проверки и ремонта медных Ethernet на скоростях 10, 100 и 1000 Мбит/с. Основной блок, который выполняет большинство тестов, таких как тип устройства LAN, скорость LAN, дуплекс и PoE. Дополнительный зонд позволяет вам находить кабели или порты переключения, определяя тональный сигнал, генерируемый портативным тестером. Тестер позволяет обнаруживать неисправные коммутаторы, ПК или кабельные соединения, которые могут мешать работе вашего 10/100/1000BASE-T…

Наша цена: $325,95

Наличие: Временно нет в наличии

Добавить в список желаний

Triplett

Артикул № BYB-LVPRO30

LVPRO30 — универсальный инструмент. Этот ведущий в отрасли кабельный тестер — это тот тестер, который вам нужен для выполнения различных процедур тестирования кабеля, таких как: схема кабеля, мигание порта коммутатора Ethernet, срабатывание динамика, длина кабеля, напряжение PoE, тест батареи, индикация 10/100/1000 и возможность распечатать результаты. LVPRO30 позволяет вам быть ПРОФЕССИОНАЛОМ в любой ситуации тестирования кабеля ИДЕНТИФИКАТОРЫ НАСТЕННЫХ РАЗЪЕМОВ И ДИНАМИКОВ: Для работы с низким напряжением также требуются идентификаторы настенных розеток. .. и идентификаторы громкоговорителей…

Наша цена: $599,99

Наличие: Временно нет в наличии

Добавить в список желаний

Coastel Cable Tools

Артикул № CT-6ST

Coastel Cable Tools CT-6ST — это тестер коаксиального кабеля, который проверяет непрерывность трассы коаксиального кабеля. Этот небольшой и простой тестер позволяет быстро определить, исправен ли коаксиальный кабель, обрыв или короткое замыкание.

Наша цена: $27,99

Наличие: Временно отсутствует на складе

Добавить в список желаний

Clark Wire & Cable

Артикул № CWC-CWT-SMPTE-T1

Clark CWT-SMPTE представляет собой набор из двух частей, разработанный специально для тестирования как оптоволоконных, так и медных элементов кабельной сборки камеры SMPTE 304/311 с оконечной нагрузкой. . Волоконно-оптические элементы проверяются на потери мощности и отображаются в децибелах, в то время как медные элементы проверяются на несколько комбинаций обрывов и замыканий. Измерения отображаются на цветном сенсорном дисплее для удобства просмотра и эксплуатации. Особенности: Измеряет затухание волокна Испытания на электрические обрывы и короткие замыкания Включает…

Наша цена: $3,195.00

Наличие: Временно нет в наличии

Добавить в список желаний

Whirlwind

Артикул № DMX35T

Кабельный тестер Whirlwind DMX35T проверяет кабели освещения DMX с 3 и 5 контактами XLR, а также показывает наличие сигнала DMX DATA при подключении к работающей линии управления. 3-контактные разъемы XLR также проверяют микрофонные кабели на наличие обрывов, коротких замыканий или перепутанных соединений.

Наша цена: $223,00

Доступность: Временно нет в наличии

Добавить в список желаний

Fluke Electronics

Артикул № FLK-LIQ-KIT

Fluke LIQ-KIT LinkIQ™ Cable+Network Tester — это решение для проверки характеристик кабеля до 10G и решения проблем с подключением к сети. LinkIQ™ проверяет характеристики кабеля, используя частотные измерения для расчета максимальной пропускной способности (от 10BASE-T до 10GBASE-T), что гарантирует соответствие протестированных каналов требованиям к производительности. LinkIQ™ также обеспечивает диагностику ближайшего коммутатора, включая объявленную скорость передачи данных, имя коммутатора и номер порта, а также информацию о VLAN, а также PoE…

Наша цена: 2 995,00 $

Наличие: Временно нет в наличии

Добавить в список желаний

Fluke Electronics

Артикул № FLK-MT-8200-49A

MicroMapper MT-8200-49A — это портативный кабельный тестер, упрощающий проверку целостности Ethernet-кабелей витой пары. Проверьте наличие обрывов, коротких замыканий, перевернутых, перекрестных и разделенных пар и просканируйте кабель на наличие любых существующих неисправностей. Отслеживайте кабели, скрытые в потолках, стенах, полах и жгутах. Особенности: Кабельный тестер проверяет схемы разводки и выявляет неисправности с помощью светодиодов. Микрокартограф MT-8200-49A, пульт дистанционного управления и соединительный кабель Дистанционное устройство позволяет тестировать установленные кабели одним человеком Два тона…

Наличие: Временно нет в наличии

Подробная информация о товаре

{{если LT==»b»}} {{/если}} {{если LT==»c»}} {{/если}} {{если LT==»s»}} {{/если}} {{если NI {{/если}} {{если LT==»»}} {{/если}}

{{если М != «»}}

${M}

{{/если}}

Товар № ${ID}

{{если IV != «»}} {{html GetVariantInfo(IV)}} {{еще}} {{/если}}

{{html GetDescription(D)}}

{{если IV == «»}} Читать далее {{/если}} {{если F == «F»}}

{{еще}} {{если F == «Y»}}

{{еще}}



{{/если}} {{/если}}

{{если ЭК }}

{{если А == «Е»}}

Доступность: Увеличено время выполнения заказа.
