Кабельный желоб: виды, особенности применения и монтажа

Что такое кабельный желоб. Какие бывают виды кабельных желобов. Как выбрать подходящий желоб для прокладки кабеля. Особенности монтажа кабельных желобов. Преимущества использования желобов для прокладки проводки.

Что представляет собой кабельный желоб

Кабельный желоб — это конструкция для прокладки и защиты электрических кабелей и проводов. Он представляет собой открытый или закрытый короб, изготовленный из различных материалов. Основное назначение желоба — упорядочить прокладку проводки и обеспечить ее механическую защиту.

Конструктивно кабельный желоб состоит из следующих элементов:

• Основание — нижняя часть, на которую укладываются кабели
• Боковые стенки — ограничивают пространство для размещения проводки
• Крышка (опционально) — закрывает желоб сверху, обеспечивая дополнительную защиту

Размеры желобов могут быть различными. Ширина варьируется от 5 до 60 см, длина секций обычно составляет 2-3 метра. Высота боковых стенок подбирается исходя из количества и диаметра прокладываемых кабелей.

Основные виды кабельных желобов

Кабельные желоба классифицируются по нескольким параметрам:

По материалу изготовления:

• Металлические — стальные, алюминиевые
• Пластиковые — из ПВХ, полиамида
• Бетонные — железобетонные конструкции

По конструкции:

• Перфорированные — имеют отверстия для вентиляции
• Неперфорированные — сплошные стенки
• Лестничные — состоят из боковин, соединенных поперечинами
• Проволочные — изготовлены из сваренной проволоки

По наличию крышки:

• Открытые — без верхней крышки
• Закрытые — с крышкой для полной изоляции кабелей

Каждый тип желобов имеет свои особенности и сферу применения. Выбор конкретного варианта зависит от условий эксплуатации и требований к защите проводки.

Преимущества использования кабельных желобов

Применение желобов для прокладки кабелей дает ряд важных преимуществ:

• Механическая защита проводки от повреждений
• Упорядочивание кабельных трасс, аккуратный внешний вид
• Возможность быстрого монтажа и демонтажа кабелей
• Защита от пыли, влаги и других внешних факторов
• Удобство обслуживания и замены проводки
• Повышение пожарной безопасности
• Экранирование электромагнитных помех (для металлических желобов)

Благодаря этим достоинствам, кабельные желоба широко применяются как в бытовых, так и в промышленных условиях.

Особенности выбора кабельных желобов

При выборе подходящего типа желоба следует учитывать несколько ключевых факторов:

• Условия эксплуатации (внутри или снаружи помещений)
• Количество и сечение прокладываемых кабелей
• Требования к механической прочности
• Необходимость защиты от влаги и пыли
• Пожарная безопасность
• Эстетические требования
• Бюджет проекта

Для внутренней прокладки в жилых помещениях часто используются пластиковые желоба. Они легкие, эстетичные и доступные по цене. Для промышленных объектов и наружной прокладки лучше подходят металлические конструкции, обладающие высокой прочностью и стойкостью к внешним воздействиям.

Монтаж кабельных желобов

Процесс монтажа кабельных желобов включает следующие основные этапы:

1. Разметка трассы прокладки
2. Установка крепежных элементов (кронштейнов, подвесов)
3. Монтаж секций желоба
4. Соединение секций между собой
5. Установка поворотов, ответвителей и других фасонных деталей
6. Укладка кабелей
7. Монтаж крышки (для закрытых желобов)

При монтаже важно соблюдать рекомендованные производителем расстояния между точками крепления. Для металлических желобов также необходимо обеспечить надежное заземление.

Применение кабельных желобов в различных сферах

Кабельные желоба находят широкое применение в различных областях:

• Офисные и жилые помещения — для организации рабочих мест и домашних сетей
• Промышленные предприятия — для прокладки силовых и контрольных кабелей
• Торговые центры и склады — для освещения и систем безопасности
• Транспортная инфраструктура — в тоннелях, на мостах, в метро
• Телекоммуникации — для прокладки оптоволоконных и медных линий связи
• Энергетика — на электростанциях и подстанциях

В каждой сфере применяются специфические типы желобов, отвечающие конкретным требованиям и условиям эксплуатации.

Нормативные требования к кабельным желобам

Применение кабельных желобов регламентируется рядом нормативных документов:

• ГОСТ Р 52868-2007 «Системы кабельных лотков и системы кабельных лестниц для прокладки кабелей»
• ПУЭ (Правила устройства электроустановок)
• СНиП 3.05.06-85 «Электротехнические устройства»

Эти документы устанавливают требования к конструкции, материалам, методам испытаний и монтажа кабельных желобов. Соблюдение нормативов обеспечивает безопасность и надежность кабельных систем.

Перспективы развития кабельных желобов

Развитие технологий влияет и на совершенствование кабельных желобов. Основные тенденции включают:

• Применение новых материалов с улучшенными характеристиками
• Разработку «умных» систем с возможностью мониторинга состояния кабелей
• Повышение пожаробезопасности конструкций
• Создание модульных систем для быстрого монтажа
• Улучшение дизайна для более эстетичного вида

Эти инновации призваны сделать использование кабельных желобов еще более эффективным и удобным.

кабельный лоток — это… Что такое кабельный лоток?



лоток
Лотком называется открытая конструкция, предназначенная для прокладки на ней проводов и кабелей.

Лоток не является защитой от внешних механических повреждений проложенных на нем проводов и кабелей. Лотки должны изготовляться из несгораемых материалов. Они могут быть сплошными, перфорированными или решетчатыми. Лотки могут применяться в помещениях и наружных установках
[ПУЭ. Раздел 2]

кабельный лоток
Опорная конструкция для кабелей, состоящая из протяженного основания с вертикальными бортами и не имеющая крышки.
Примечание — Кабельный лоток может быть перфорированным или сетчатым
[ГОСТ Р МЭК 60050-826-2009]

лоток для прокладки кабеля (или полка)
Опорная конструкция в виде непрерывного протяженного основания с ребордами бортами и без крышки.
Примечание
Кабельный лоток может иметь или не иметь перфорацию.
[ГОСТ Р МЭК 60204-1-2007]

лоток электротехнический
Открытый жёлоб на специальных подставках, применяемый для размещения в нём кабелей при надземной их прокладке на местности

[Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)]

EN

cable tray
cable support consisting of a continuous base with raised edges but no covering
NOTE – A cable tray may be perforated or mesh.
[IEV number 826-15-08]

cable tray
cable support consisting of a continuous base and raised edges and no covering
NOTE A cable tray may be perforated or non-perforated.
[IEV 826-15-08]
[IEC 60204-1-2006]

FR

chemin de câbles, m
tablette, f
support de câbles constitué d’une base continue avec de rebords, mais ne comportant pas de couvercle
NOTE – Un chemin de câbles peut être perforé ou en treillis.
[IEV number 826-15-08]

Кабельный лоток неперфорированный

Кабельный лоток перфорированный

Кабельный лоток проволочный (сетчатый)

[http://www.szpk-nw.ru/catalog_p.html?cid=5]


[http://www.elsyst.ru/photo/catalog/6l.jpg]



Рис. 33. Кабельный лоток лестничного типа:
1, 2- прямые секции,
3 — угловая секция.
4, 5 — переходные секции и шарнирные соединители,
6 — прижимы,
7 — подвески

Кабельные лотки применяют для прокладки силовых и контрольных кабелей и проводов напряжением до 1000 В и изготовляют из перфорированного гнутого металлического листа. Ширина лотка 50, 100, 200 и 400 мм, длина 2 м. В номенклатуру лотков входят готовые для сборки элементы, обеспечивающие создание трассы с необходимыми поворотами и разветвлениями в горизонтальной и вертикальной плоскостях.
Соединение лотков выполняют болтами, благодаря этому обеспечивается надежная электрическая цепь, необходимая для сети заземления. Крепят лотки на кронштейнах, подвесках и сборных кабельных конструкциях. Лотки, установленные на опорных конструкциях, крепят так, чтобы была исключена возможность сползания, опрокидывания и падения их.

При пересечении лотков с другими коммуникациями лотки прокладывают с отступом от стен, если это невозможно, выполняют обходы.

[http://forca.ru/knigi/oborudovanie/montazh-i-ekpluataciya-kabelei_8.html]

Кабельный лоток
[http://www.solan.ru/data/lotok_dstr.gif]

Горизонтальный кабельный желоб M1800, ESD

Горизонтальный кабельный желоб M1800, ESD: Отправить запрос

Имя

Фамилия

Компания

Страна

Страна — Выберите -Antigua & BarbudaBelarusBosnia & HerzegovinaCeuta & MelillaCocos (Keeling) IslandsCzechiaEswatiniHeard & McDonald IslandsMacao SAR ChinaMyanmar (Burma)North MacedoniaSouth Georgia & South Sandwich IslandsSt. BarthélemySt. HelenaSt. Kitts & NevisSt. LuciaSt. MartinSt. Pierre & MiquelonSt. Vincent & GrenadinesSvalbard & Jan MayenSão Tomé & PríncipeTrinidad & TobagoTurks & Caicos IslandsWallis & FutunaАвстралияАвстрияАзербайджанАландские островаАлбанияАлжирАмериканские Виргинские островаАмериканское СамоаАнгильяАнголаАндорраАнтарктидаАргентинаАрменияАрубаАфганистанБагамские островаБангладешБарбадосБахрейнБелизБельгияБенинБермудские островаБолгарияБоливияБотсванаБразилияБританская территория в Индийском океанеБританские Виргинские островаБрунейБуркина ФасоБурундиБутанВануатуВеликобританияВенгрияВенесуэлаВнешние малые острова СШАВьетнамГабонГаитиГайанаГамбияГанаГваделупаГватемалаГвинеяГвинея-БисауГерманияГернсиГибралтарГондурасГонконг САР КитайГренадаГренландияГрецияГрузияГуамДанияДжерсиДжибутиДиего-ГарсияДоминикаДоминиканская республикаЕгипетЗамбияЗападная СахараЗимбабвеИзраильИндияИндонезияИорданияИракИранИрландияИсландияИспанияИталияЙеменКабо-ВердеКазахстанКаймановы островаКамбоджаКамерунКанадаКанарские островаКарибские НидерландыКатарКенияКипрКиргизияКирибатиКитайКолумбияКоморские островаКонго — БраззавильКонго — КиншасаКосовоКоста-РикаКот-д’ИвуарКубаКувейтКюрасаоЛаосЛатвияЛесотоЛиберияЛиванЛивияЛитваЛихтенштейнЛюксембургМаврикийМавританияМадагаскарМайоттаМалавиМалайзияМалиМальдивыМальтаМароккоМартиникаМаршалловы островаМексикаМикронезияМозамбикМолдавияМонакоМонголияМонтсерратНамибияНауруНепалНигерНигерияНидерландские Антильские островаНидерландыНикарагуаНиуэНовая ЗеландияНовая КаледонияНорвегияОбъединённые Арабские ЭмиратыОманОстров БувеОстров ВознесенияОстров КлиппертонОстров МэнОстров НорфолкОстров РождестваОстрова КукаОтдаленная ОкеанияПакистанПалауПалестинские территорииПанамаПапуа – Новая ГвинеяПарагвайПеруПольшаПортугалияПуэрто-РикоРеюньонРоссияРуандаРумынияСальвадорСамоаСан-МариноСаудовская АравияСеверная КореяСеверные Марианские островаСейшельские островаСенегалСербияСингапурСинт-МартенСирияСловакияСловенияСоединённые Штаты АмерикиСоломоновы островаСомалиСуданСуринамСьерра-ЛеонеТаджикистанТайваньТайландТанзанияТимор-ЛестеТогоТокелауТонгаТристан-да-КуньяТувалуТунисТуркменияТурцияУгандаУзбекистанУкраинаУругвайФарерские островаФиджиФилиппиныФинляндияФолклендские островаФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские Южные и Антарктические территорииХорватияЦентральноафриканская РеспубликаЧадЧерногорияЧилиШвейцарияШвецияШри-ЛанкаЭквадорЭкваториальная ГвинеяЭритреяЭстонияЭфиопияЮжная АфрикаЮжная КореяЮжный СуданЯмайкаЯпониягосударство Ватиканостров Питкэрн

state

Область/Район — Не указано -AlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyoming

Эл. Адрес

Почтовый индекс

Сообщение нам политика конфиденциальности Я соглашаюсь с Политикой конфиденциальности Treston.

Оставьте это поле пустым

Желоб для укладки проводов



Выбираем лоток для прокладки электрических проводов

Одними из самых востребованных и распространенных электромонтажных изделий являются кабельные лотки. Их основное предназначение – упрощение процедуры прокладки кабельных линий и электрической проводки, обеспечение последующей защиты всех проводников от механических и других воздействий.

Несмотря на одинаковую функциональность, изделия отличаются по форме, структуре, дополнительным свойствам и материалу изготовления.

Что представляет собой кабельный лоток

Конструктивно кабельный лоток представляет собой закрытый или открытый короб, профиль, изготавливаемый из металла, поливинилхлорида и прочих материалов. Внутренняя часть изделия является полой и предназначена для размещения кабеля. Полная комплектация оборудования включает основание, к которому крепится проводка, и крышку, обеспечивающую относительную герметизацию содержимого, защищающую его от внешнего воздействия.

В среднем, ширина лотка варьируется в пределах 5-60 см, при этом длина может достигать 2-3 м. Как и в случае с материалами изготовления, различные лотки совмещаются друг с другом разными способами. В некоторых случаях используются винтовые соединения, в других – пазовые и т. д.

Обратите внимание! Независимо от конкретного метода, все соединительные элементы должны входить в комплект изделия. Помимо банального соединения двух лотков, крепления обеспечивают жесткость и прочность кабельной трассы.

Для того чтобы процесс монтажа был максимально прост и быстр, дополнительно можно покупать угловые соединители, разъединители, ответвители, переходники и лотки других форм (в виде креста, Т-образные). При эксплуатации кабельных лотков повышается прочность, надежность и долговечность трассы.

Виды и типы лотков для кабеля

По конструкции кабельные лотки бывают самыми разнообразными. Наиболее распространены перфорированные (в частности, несущие лотки НЛП), сплошные и решетчатые профили. К первым относятся лотки с наличием отверстий под естественную вентиляцию, что не позволяет их эксплуатировать в помещениях с высоким уровнем влажности. То же касается решетчатых коробов, в то время как сплошные – обеспечивают полную герметизацию электрической проводки.

По способу изготовления кабельные профили делятся на три разновидности:

1. Катанный лоток – считается самым популярным из всех, что обусловлено простотой и дешевизной процесса изготовления. Для производства используется сплошной металлический лист, что приводит к существенному недостатку – вес на один погонный метр при одинаковой ширине значительно выше, чем, к примеру, у проволочных изделий. Катанные коробы бывают перфорированными и сплошными, но в обоих случаях изготавливаются из металла. Первые применяются во время установки горизонтальных трасс, вторые – подходят для монтажа систем в общественных местах, шахтах, на улицах.
2. Лестничный лоток формируется за счет изготовления штампованных боковин. Эти элементы соединены друг с другом перемычками, подходят для установки открытых кабельных трасс, прокладки проводки в шахтах. Могут выдерживать большие нагрузки.
3. Проволочный лоток производится из прочной проволоки. Для фиксации отдельных элементов используется сварочный аппарат (в точках перекрещивания). Отличный вариант для создания горизонтальных кабельных трасс. Способны выдерживать незначительную нагрузку.

Материал изготовления

Основными материалами изготовления кабельных профилей являются:

• металл;
• поливинилхлорид;
• железобетон.

Металлические лотки производятся методом штамповки из цельных стальных листов, которая подвергается дополнительной обработке для повышения антикоррозионной защиты:

1. Холодное цинкование по методу Сендзимиры. Сталь в рулонах проходит через ванну с цинком. Уже после из рулона создаются лотки нужной формы. Данный способ характеризуется оперативностью, но конечное изделие получает лишь тонкий защитный слой. Таким образом, они идеально подходят исключительно для внутренних монтажных работ.
2. Горячее цинкование – более сложный метод. Для начала создается короб, после чего уже готовое изделие опускается в ванну с расплавленным цинком. Это повышает защиту профилей, позволяя эксплуатировать их даже снаружи.
3. Покраска эмалью. Способ может использоваться только как второстепенный, для незначительного повышения защиты.

Если устройство будет применяться в тяжелых условиях, то для производства берут листовую нержавеющую сталь. Данные изделия пользуются популярностью на предприятиях пищевой промышленности.

Пластиковые коробы характеризуются низкими прочностными параметрами, что существенно ограничивает сферу их применения. Профили подходят для прокладки силовых и телекоммуникационных кабелей малого или среднего сечения на жилых и промышленных объектах. Обычно это компактные и легкие изделия.

Тем не менее, в некоторых случаях они будут крайне незаменимы за счет массы достоинств:

• дешевизна по сравнению с аналогами из других материалов;
• малый вес;
• гибкость изделия, позволяющая во время прокладки с легкостью корректировать трассу;
• эстетичность.

К недостаткам пластиковых профилей относятся:

• слабая механическая прочность, поэтому в процессе эксплуатации изделия быстро изнашиваются;
• деформация при нагревании;
• не подходят для наружной прокладки кабеля и проводки.

Железобетонные изделия применяются для подземного или грунтового монтажа кабельных трасс. Их главным преимуществом является непревзойденная прочность и надежность, высокая защита от воздействия влаги и других негативных факторов при размещении в грунте. Зачастую это более габаритные изделия, не имеющие альтернатив при установке огромных подстанций. Крышка может изготавливаться как из железобетона, так и из стали или асбоцементной смеси.

Вид конструкций

Конструктивно различают лотки открытого или закрытого типа, с перфорацией или без нее. В обоих случаях речь идет о П-образных изделиях, но к закрытым профилям добавляется крышка, герметизирующая внутреннее содержимое.

Наличие перфорации хорошо для естественной вентиляции и охлаждения кабельной трассы без применения дополнительных кулеров. С другой стороны, мелкие отверстия могут привести к попаданию влаги, поэтому перфорированные коробы преимущественно используются внутри теплых и сухих помещений.

Способы крепления

В случае с железобетонными кабельными лотками все ясно: они просто закладываются в заранее выкопанные траншеи, затем прячутся под слоем земли. Металлические и пластиковые профили могут крепиться к стене четырьмя основными методами. Все зависит от конкретных крепежных элементов:

• саморезы;
• жидкие гвозди;
• «клопы»;
• дюбель-гвозди.

Саморезы обычно используются в процессе крепления лотков к деревянным изделиям, тогда как дюбель-гвозди подойдут для фиксации к бетонным стенам. «Клопы» – это саморезы по металлу. Они могут применяться тогда, когда возникает потребность установки профиля на металлические стены толщиной до 2 мм.

Нередко ни один из трех перечисленных методов не подходит. Например, вы не можете использовать дюбели и любые саморезы для установки лотков на стены, облицованные плиткой. В таком случае на помощь приходят жидкие гвозди.

Внимание! Жидкие гвозди не способны выдерживать значительную нагрузку, поэтому с их помощью можно фиксировать только пластиковые профили.

Критерии выбора

Первый фактор, влияющий на выбор лотков для прокладки трасс, – тип кабеля, который будет прокладываться внутри профиля. Параллельно нужно учитывать и размеры короба, влияющие на максимально допустимое количество проводов того или иного сечения. Также не стоит забывать о более банальных критериях:

• безопасность;
• долговечность;
• универсальность составляющих системы;
• конечная стоимость трассы.

Для начала обратите внимание на диаметр используемого кабеля и количество проводов, которые планируется прятать в лотке. В зависимости от конкретных значений подбираются высота профиля и толщина стенок. Обязательно следует делать запас: высота борта должна быть больше диаметра одного кабеля или целого пучка (если укладываются несколько проводов).

Важно! При выборе ширины следите за тем, чтобы все провода с легкостью уместились в лотке. Для вычисления этой величины можете сложить диаметр всех кабелей или пучков, размещаемых внутри.

Далее обратите внимание на минимальный радиус изгиба укладываемого кабеля. Надежные и проверенные производители обязательно указывают данный параметр на оплетке. Радиус изгиба кабельной трассы должен быть больше данного параметра, чтобы избежать повреждения в результате напряжения.

Каждому кабелю предъявляются уникальные требования по отводу тепла. Степень нагрева электрической проводки зависит от того, какая энергия проходит через нее. При нагреве любого кабеля наблюдается ухудшение его мощностных характеристик, поэтому в лотках предусматривается отдельное пространство для отвода тепловой энергии. Это позволит вам сэкономить деньги на проектировании трассы: если кабель не подвергается нагреву, то достаточно будет купить узкий профиль нужной высоты в зависимости от первого критерия. Вы ориентируетесь только на диаметр проводов или укладываемых пучков.

Если же кабель может нагреваться, то в таком случае лучше выбирать короб большой ширины с низкими стенками. В таком случае кабель должен размещаться только в один слой! Перфорированные и проволочные профили считаются идеальными для прокладки кабеля с максимально высокими требованиями по теплоотводу.

Обратите внимание! Обязательно следует учитывать общий вес кабельных пучков, размещаемых в лотке. От данного параметра зависит несущая способность конечной системы.

Чем толще будет сталь, из которой производится профиль, и выше стенка, тем больше максимальная нагрузка, которую выдерживает трасса. В этом плане самыми надежными являются лестничные лотки, в то время как наименьшую несущую способность имеют проволочные профили.

Класс защиты от пыли и влаги – не менее важный параметр, когда речь заходит о выборе кабельных лотков. Любой производитель обязательно указывает степень защиты на наружной оболочке изделия. Проволочные лотки не могут защитить кабель от воздействия влаги, поэтому либо трасса должна прокладываться в сухих и теплых помещениях, либо сама проводка должна быть надежно защищена от этого негативного фактора. Максимальная степень защиты гарантируется в том случае, если используется неперфорированный оцинкованный короб закрытого типа (с крышкой для герметизации).

Кабельные профили следует выбирать и по степени антикоррозионной защиты. Температура окружающей среды, влажность воздуха, воздействие химически агрессивной среды, морской ветер с высоким содержанием соли – от всего этого зависит долговечность кабельной трассы. Оцинкование металлических лотков позволяет существенно повысить защиту от коррозии. При этом уровень устойчивости к коррозии напрямую зависит от слоя цинка: чем он толще, тем выше стойкость.

При эксплуатации кабельной линии внутри зданий можно применять профили, защищенные методом холодного цинкования. Это могут быть изделия, оцинкованные гальванически или конвейерным методом. В тех случаях, когда трасса функционирует на открытом воздухе и в комнатах с высокой влажностью, необходимо выбирать коробы с горячим цинкованием.

Для кабельных линий пищевой и химической промышленности обязательно следует выбирать лотки из нержавеющей стали. Если изделия будут эксплуатироваться в условиях особо агрессивной окружающей среды, то нужно покупать профили с дополнительным лакокрасочным покрытием.

Обратите внимание на скорость установки и стоимость системы. Мы указали данные параметры вместе неспроста: любые конструктивные решения, ускоряющие и упрощающие монтаж, повышают стоимость конечного продукта. Более дешевые изделия представляют собой прямые профили, для крепления которых применяются дополнительные соединительные элементы и резьбовые детали.

Перфорированный и неперфорированный лотки на сегодняшний день являются незаменимыми электротехническими изделиями, не просто упрощающими монтаж кабельных трасс, но и защищающими электрическую проводку от негативных воздействий окружающей среды. К их выбору следует подходить с большой осторожностью, учитывать сразу несколько важных критериев, которые повлияют на качество, надежность и долговечность будущей трассы.

Источник

Желоб для прокладки кабелей в Екатеринбурге

Мы производители! Ассортимент — более 50 тысяч номенклатурных позиций для любых cтроительных задач. У нас можно купить желоба для прокладки кабелей с доставкой в Екатеринбургу, Свердловской области и всей России

Используются желоба при строительстве тоннелей кабельных сетей. Это П-образные изделия, устанавливаемые в траншеи и котлованы для транспортировки кабеля и его защиты.

Описание:

Компания «Пром-ЖБИ» предлагает купить желоб для прокладки кабелей связи, крышки к ним используемые при строительстве автомобильных и железных дорог.

Мы выпускаем изделия в соответствии с требованиями Серии 3.602.1-1, выпуск 1.

Заказать желоб для прокладки кабелей у нас вы можете, написав на почту: Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript , наши менеджеры свяжутся с вами.

Желоба изготавливаются из марки бетона М200, масса изделий варьируется от 100 до 260 кг в зависимости от номенклатуры. Желоба рассчитаны на работу с неагрессивными средами, в стандартных климатических условиях. Цена на желоба зависит от расхода стали и бетона, затрат на энергоносители, высылается нами по запросу.

Каждый желоб будет сопровождать технический паспорт с указанием:

• Марки бетона
• Отпускной прочности бетона
• Даты изготовления изделия
• Количества железобетонных изделий
• Указания на соответствие государственному стандарту
• Марки бетона по морозостойкости

Мы можем выпускать нестандартные изделия по чертежам заказчика.

Мы доставим желоба для прокладки кабелей ЖС по Санкт-Петербургу, Москве, в Краснодар, Екатеринбург, Тюмень и другие города России.

Источник

Кабельные лотки: виды, размеры, фото

Лотки для кабеля относятся к электромонтажным изделиям, использующимся при прокладке кабельных трасс и монтаже электропроводки. Они служат опорой и защищают проводники от механических повреждений. На сегодняшний день существует несколько вариантов изготовления данных изделий, поэтому далее мы решили рассмотреть основные виды и размеры кабельных лотков, применяемых в электромонтаже.

Виды лотков для кабеля

Лотки, в которые укладывается кабель, различаются конструкциями, а также материалами, из которых они изготовлены. Различия имеются и в особенностях применения. Конструкция может быть изготовлена из следующих материалов:

• металл;
• пластик;
• бетон (железобетон).

Металлический кабельный лоток обычно изготавливается штамповкой из тонколистовой низкоуглеродистой стали. В зависимости от условий эксплуатации могут использоваться следующие виды антикоррозионной обработки:

• Оцинковка холодная (по методу Сендзимира). При этом способе рулонная сталь без остановки прокатывается через цинковую ванну. После этого, кабельный лоток формуется уже из оцинкованного листа. Преимущество метода – скорость. Недостаток – тонкий защитный слой цинка. Обычно так изготавливают короба, предназначенные для внутренней установки.
• Оцинковка горячая заключается в том, что в расплавленный цинк опускается уже готовое изделие. В этом случае, защита от коррозии более надежна. Такие лотки можно использовать для наружного монтажа.
• Окраска специальными эмалями, содержащими антикоррозионные присадки. Может использоваться как дополнительная мера защиты уже оцинкованных изделий.

Для эксплуатации в особо тяжелых условиях, кабельный лоток изготавливается из листовой нержавеющей стали. В лотки из этого материала, обладающего высокими гигиеническими качествами, укладывается кабель на предприятиях пищевой промышленности. Существенно облегчить конструкцию кабельной системы, сохранив при этом достаточную механическую прочность, позволяет применение лотков из проволоки, один из которых изображен на фото ниже:

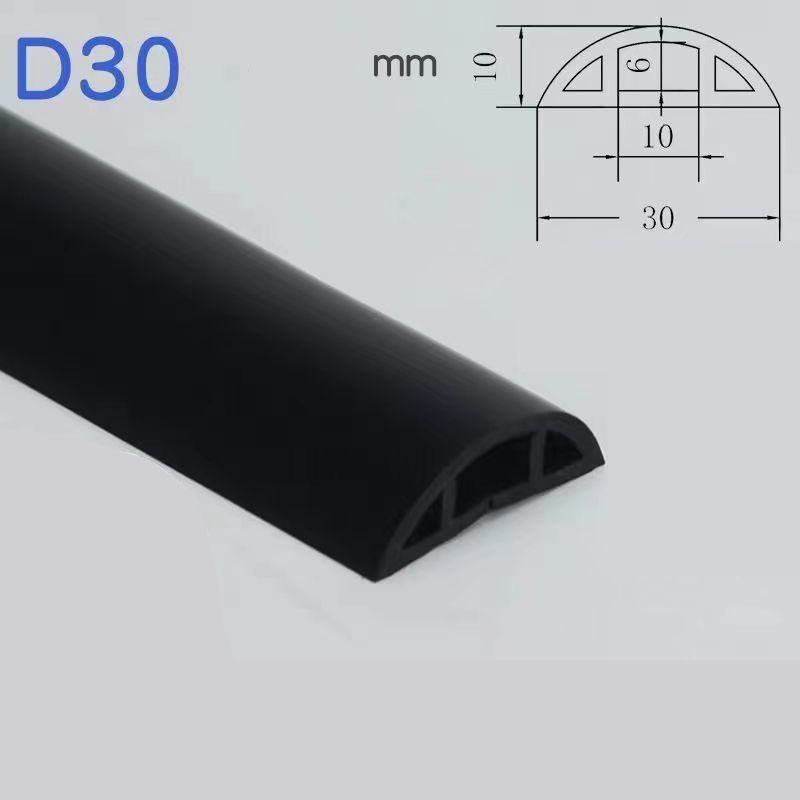

Кабельный лоток из пластика. Невысокие прочностные показатели этого материала ограничивают их применение. Такие виды лотков используются, когда нужно проложить силовой либо телекоммуникационный провод или кабель сравнительно небольшого сечения внутри жилых и производственных зданий. Лотки этого типа имеют сравнительно небольшие размеры.

Применение пластиковых коробов и каналов обусловлено рядом преимуществ:

• кабельный лоток из ПВХ сравнительно недорог;
• конструкции из этого материала имеют небольшой вес;
• кабельный канал из ПВХ легко деформируется, благодаря чему трасса проводки легко корректируется в процессе монтажа;
• изделия из ПВХ хорошо вписываются в интерьер жилых и производственных помещений.

Пластиковые кабель-каналы имеют и недостатки:

• быстрый износ в процессе эксплуатации, ломкость конструкций, сказывающаяся при необходимости заменить или отремонтировать кабель;
• склонность к деформированию при нагревании кабелей;
• используются, чтобы смонтировать кабель внутри помещений, для наружного монтажа не применяются.

Также следует отметить, что кабельный лоток из металла или пластика может иметь различное исполнение и размеры. Приведенный ниже список показывает, какие бывают виды конструкций изделий:

• открытый лоток;
• закрытого типа, оснащенный крышкой;
• перфорированный;
• неперфорированный.

Модели открытого вида и перфорированные хороши тем, что создают благоприятные условия для охлаждения токоведущих проводников, которые в них проложены. Неперфорированные лотки с герметично закрывающейся крышкой используются в тех случаях, когда кабель необходимо защитить от воздействия агрессивных компонентов атмосферы или влаги. Крышки таких изделий имеют специальное замковое устройство, обеспечивающее герметичность конструкции.

Ну и последний вариант, о котором хотелось бы рассказать — кабельный лоток из бетона. Основная сфера применения железобетонных лотков – это прокладка кабельных трасс под землей или по поверхности грунта. Это обусловлено высокой прочностью, которой обладают эти типы изделий, и их способностью длительно противостоять вредному воздействию грунтовой влаги, защищая кабель. Лотки из бетона обычно имеют более крупные размеры, чем изделия из других материалов. При проектировании открытых распределительных устройств подстанций, бетонный кабельный лоток практически не имеет альтернативы в настоящее время. Вся кабельная разводка в таких электроустановках укладывается в короба из бетона и накрывается крышками из бетона, стали или асбоцементных плит.

Основные размеры

Типоразмеры лотков обычно определяются двумя цифрами, обозначающими ширину и высоту изделия в миллиметрах. Например, обозначение 50х50 относится к лотку, ширина и высота которого составляют 50 миллиметров. Эти размеры являются основными. Кроме них указывается длина лотковой секции и толщина стенки. Некоторые размеры кабельных лотков мы предоставили в таблицах, для ознакомления.

Железобетонные конструкции:

Пластиковые:

Металлические:

Вот мы и рассмотрели основные размеры и виды кабельных лотков. Как вы видите, существует большое количество вариантов исполнения и типоразмеров изделий, благодаря чему можно подобрать оптимальный вариант для собственных условий применения!

Будет полезно прочитать:

Кабельный лоток перфорированный 60x200x3000 vergokan

	Кабельный лоток перфорированный 60x200x1,25×3000 мм горячеоцинкованные HDKBS60.200.125 vergokan Арт. HDKBS60.200.125	200 мм	60 мм	3 000 мм	1,25 мм	3,11 кг	3		1 219,25
	Кабельный лоток перфорированный 60x200x1,25×3000 мм окрашенный PEKBS60.200.125 vergokan Арт. PEKBS60.200.125	200 мм	60 мм	3 000 мм	1,25 мм	2,91 кг	3		1 750,63
	Кабельный лоток перфорированный 60x200x1,25×3000 мм оцинкованные методом Сендзимира KBS60.200.125 vergokan Арт. KBS60.200.125	200 мм	60 мм	3 000 мм	1,25 мм	2,77 кг	3		520,72
	Кабельный лоток перфорированный 60x200x1,5×3000 мм горячеоцинкованные HDKBS60.200.150 vergokan Арт. HDKBS60.200.150	200 мм	60 мм	3 000 мм	1,5 мм	4,10 кг	3		1 457,35
	Кабельный лоток перфорированный 60x200x1,5×3000 мм окрашенный PEKBS60.200.150 vergokan Арт. PEKBS60.200.150	200 мм	60 мм	3 000 мм	1,5 мм	3,84 кг	3		1 875,40
	Кабельный лоток перфорированный 60x200x1,5×3000 мм оцинкованные методом Сендзимира KBS60.200.150 vergokan Арт. KBS60.200.150	200 мм	60 мм	3 000 мм	1,5 мм	3,32 кг	3		607,19
	Кабельный лоток перфорированный 60x200x1x3000 мм горячеоцинкованные HDKBS60.200.100 vergokan Арт. HDKBS60.200.100	200 мм	60 мм	3 000 мм	1 мм	2,20 кг	3		1 119,33
	Кабельный лоток перфорированный 60x200x1x3000 мм окрашенный PEKBS60.200.100 vergokan Арт. PEKBS60.200.100	200 мм	60 мм	3 000 мм	1 мм	2,06 кг	3		1 501,66
	Кабельный лоток перфорированный 60x200x1x3000 мм оцинкованные методом Сендзимира KBS60.200.100 vergokan Арт. KBS60.200.100	200 мм	60 мм	3 000 мм	1 мм	2,22 кг	3		364,44

что это такое, характеристики и применение

что это такое, характеристики и применение

Лотки УБК имеют второе название – лотки кабельных каналов. Их относят к высокопрочной продукции, которая изготовлена из железобетона. Масса таких бетонных конструкций составляет 175 кг. О конструкции лотков читайте подробнее на сайте компании БетонЦентр. Они используются во время прокладки различных коммуникаций: малых потоковых кабелей, энергетических сетей и так далее.

Общая информация и предназначение

Лоток представлен в виде скобы из армированной бетонной смеси. Он состоит из специальных закладных деталей, которые нужны для фиксации кабелей. В зависимости от условий работы устройство может перекрываться бетонными плитами, которые могут не иметь между собой воздушную прослойку. Закладные детали и арматурные элементы перед изготовлением в условиях производства проходят антикоррозийную обработку. Лотки покрыты плитами, что позволяет изолировать их от возможных коррозийных воздействий и влияния окружающей среды.

Кабельные желобы представлены в виде скоб, у которых стенки отличаются различной высотой. Данный параметр имеет влияние на характер используемой кабельной линии. Под этим понимаются каналы проходного и непроходного типов. Для последнего варианта производятся желобы с просветами квадратной формы. Они необходимы для наблюдения за состоянием кабелей, которые могут быть повреждены. Под открытый вид электролиний создаются специализированные защитные лотки.

Могут применяться при:

1. Производстве кабельных лотков, выполненных из бетона марок B15-25. Они обеспечивают продукции высокие прочностные характеристики.
2. Роль арматурного остова играет сварная клетка. Она изготавливается из стальных прутьев, ширина которых составляет от 6 до 10 мм. Может использоваться металлическая проволока с диаметром 4 мм.
3. Во время изготовления необходимо добиться максимальной однородности используемого раствора. В реализованной продукции не допускается наличие воздушных пробок.

Технические характеристики

Во время прокладки электрических шин и кабелей под автомобильными магистралями, железнодорожными путями и на обычной грунтовой поверхности требуется наличие тщательной гидроизоляции лотка. Так же его требуется проверить на прочность, устойчивость к действию нагрузок и отсутствие дефектов в виде сколов и трещин.

Для защиты от агрессивного влияния окружающей среды во время создания лотков УБК применяет бетон с минимальной маркой 300. Он устойчив к коррозии и влагонепроницаемый.

К готовым изделиям предъявляются основные технические требования, которые составляются на основании следующих характеристик:

1. Устойчивость бетона сжатию.
2. Степень обработки закладных деталей и арматуры антикоррозийным покрытием.
3. Вид сварки.
4. Толщина защитного слоя бетона.
5. Геометрические параметры изделия и отсутствие трещин.

Лотки УБК имеют повышенную степень практичности при эксплуатации. Чтобы осуществлять техническое обслуживание кабелей достаточно демонтировать бетонную плиту. На стадии установки кабельных каналов нельзя подвергать их ударам и повреждениям. Лотки УБК предусматривают наличие защитных прокладок в точках установки монтажных и крепежных элементов.

Преимущества:

1. Хороший уровень проветривания кабельной линии.
2. Беспрепятственный и быстрый доступ к кабелям.
3. Долговечность, устойчивость к негативным воздействиям.
4. Большой выбор изделий позволит подобрать продукцию на любой вкус.
5. Протягивание незащищенных проводов и кабелей.
6. Широкий диапазон цен, который делает покупку по карману большинству потребителей.

Сфера использования

Использование данной разновидности оборудования обусловлено поддержкой и защитой электрических коммуникаций от негативных фактов, которые могут нанести вред системе. Внутри желобов могут находиться кабеля с мощностью до 500 кВ.

Места, пригодные для монтажа кабельных желобов:

1. Сыпучие грунты.
2. Сухое основание.
3. Территории с поверхностным течением.
4. Районы, подверженные сейсмическим воздействиям.
5. Промышленные объекты.
6. Производственные цеха.

sxteh.ru

Кабельный лоток — это… Что такое Кабельный лоток?

 Кабельный лоток Открытая конструкция, предназначенная для прокладки проводов и кабелей.

Строительный словарь.

• Кабельный колодец
• Калорифер

Смотреть что такое «Кабельный лоток» в других словарях:

• кабельный лоток — лоток Лотком называется открытая конструкция, предназначенная для прокладки на ней проводов и кабелей. Лоток не является защитой от внешних механических повреждений проложенных на нем проводов и кабелей. Лотки должны изготовляться из несгораемых… …   Справочник технического переводчика

• кабельный лоток — лоток Лотком называется открытая конструкция, предназначенная для прокладки на ней проводов и кабелей. Лоток не является защитой от внешних механических повреждений проложенных на нем проводов и кабелей. Лотки должны изготовляться из несгораемых… …   Справочник технического переводчика

• Кабельный лоток — Открытая конструкция, предназначенная для прокладки проводов и кабелей …   Словарь строителя

• кабельный лоток лестничного типа — Нрк. кабельная лестница Опорная конструкция для кабелей, состоящая из последовательно расположенных поперечных опорных элементов, жестко прикрепленных к основным продольным опорным элементам [ГОСТ Р МЭК 60050 826 2009] EN cable ladder cable… …   Справочник технического переводчика

• вертикальный кабельный лоток (в шкафах) — вертикальный кабельный лоток [Интент] 1 Вертикальный кабельный лоток 1 Вертикальный кабельный лоток. Ввод кабелей снизу. Рис. Legrand Тематики стойки и шкафы EN sinked cable tray …   Справочник технического переводчика

• проволочный кабельный лоток — [Источник] [http://www.abn.ru/inf/abn office/lotki/16.jpg] …   Справочник технического переводчика

• лоток — 47 лоток: Разовая потребительская тара, имеющая корпус разнообразной формы, с плоским дном и низкими бортиками, предназначенная для упаковывания продукции, укупоривание которой проводится с помощью пленочных материалов Источник: ГОСТ 17527 2003:… …   Словарь-справочник терминов нормативно-технической документации

• лоток для прокладки кабеля (или полка) — 3.4. лоток для прокладки кабеля (или полка) : Опорная конструкция в виде непрерывного основания с ребордами и без крышки. Примечание Кабельный лоток может иметь или не иметь перфорацию. [МЭС 826 15 08] Источник: ГОСТ Р МЭК 60204 1 2007:… …   Словарь-справочник терминов нормативно-технической документации

• кабельный канал — Кабельным каналом называется закрытое и заглубленное (частично или полностью) в грунт, пол, перекрытие и т. п. непроходное сооружение, предназначенное для размещения в нем кабелей, укладку, осмотр и ремонт которых возможно производить лишь при… …   Справочник технического переводчика

• кабельный туннель — Коридор, размеры которого допускают проход людей по всей его длине, содержащий поддерживающие конструкции для кабелей, а также соединительные и (или) другие элементы электропроводок [ГОСТ Р МЭК 60050 826 2009] кабельный туннель Кабельным туннелем …   Справочник технического переводчика

dic.academic.ru

для чего применяют и какие бывают

Для выполнения работ по прокладке различных инженерных сетей, сооружения тепловых трасс, дренажных систем и объектов гидротехнического назначения используют конструкции П-образного профиля из железобетона. После прокладки коммуникационных систем устанавливают крышки лотков, которые надежно защищают магистрали от влияния природных факторов и доступа посторонних. Лоток железобетонный кабельный отличается повышенной прочностью и надежностью. Он изготавливается согласно требованиям стандарта. Проложенные в нем коммуникации находятся в полной безопасности.

Для чего выпускают заводы ЖБИ лотковые изделия?

Изготовление коммуникационных каналов из железобетона осуществляется на специализированных предприятиях, согласно положениям нормативной документации.

Благодаря повышенной прочности и надежности железобетонных конструкций лоткового типа область использования изделий довольно обширная:

• сфера дорожного строительства;
• коммунальная отрасль;
• жилищное и промышленное строительство;
• энергетическая сфера.

Железобетонные лотки для кабеля востребованы при сооружении парковочных комплексов, промышленных и коммерческих объектов, жилых зданий, а также при прокладке автомобильных дорог и обустройстве террас.

Бетонный кабельный лоток предназначен для применения в энергетическом строительстве

Спектр решаемых задач:

• укладка электрокабелей от подстанций с трансформаторами и линий телекоммуникационной связи;
• строительство закрытых и открытых дренажных систем и сооружение закрытых водоотводящих каналов;
• прокладка магистралей подачи воды, а также размещение различных труб, в том числе канализационных.

Железобетонные каналы востребованы не только для прокладки кабелей связи. Они используются для обеспечения эффективного отвода воды на различных объектах:

• заводах и фабриках;
• железнодорожных линиях;
• автомобильных дорогах;
• аэродромных полосах;
• автомобильных стоянках;
• парках и скверах;
• жилых зданиях;
• гидротехнических строениях.

Лотковые каналы – универсальный вид строительной продукции, широко применяемой в областях промышленного и частного строительства. Технология изготовления продукции предусматривает лабораторный контроль входного сырья и проверку качества готовых изделий.

Они служат для защиты кабеля от давления почвы и воздействия грунтовых вод

Виды лотков из железобетона

Согласно классификации, кабельные железобетонные лотки отличаются следующими параметрами:

• конструктивным исполнением;
• возможностью комплектации крышкой;
• габаритными размерами;
• функциональным назначением;
• особенностями монтажа.

В строительной сфере применяют следующие разновидности лотковых каналов:

1. Изделия П-образного сечения, имеющие форму прямоугольного параллелепипеда. Они применяются для строительства составных каналов, в качестве дренажных и водоотводящих элементов. Увеличенные габариты железобетонных каналов позволяют уложить на подставках различные виды электрокабелей. Продукцию отличает увеличенная прочность, а также коррозионная устойчивость. Прочностные характеристики позволяют применять лотки во влажных и промерзающих почвах.
2. Продукцию трапециевидной формы. За счет изменения ширины канала вдоль продольной оси изделия обеспечивается возможность телескопического соединения. Фиксированные размеры телескопических лотков обеспечивают высокую точность сопряжения каналов и ускоряют монтажные работы. Изделия устанавливают по обочинам транспортных магистралей для отвода осадков с дорожного полотна. Продолжительный ресурс эксплуатации лотков телескопического типа обеспечивается за счет устойчивости изделий к поглощению влаги.

Маркировка изделий отличается в зависимости от назначения:

• аббревиатура УБК соответствует энергетическим лоткам;
• сокращение МЖБЛ применяется для дренажных каналов и водоотводящих лотков;
• маркировка Л используется для дорожных и теплотрассовых лотков;
• индекс МШЛ соответствует продукции, предназначенной для железнодорожных линий.

Так как изделие будет эксплуатироваться в особых условиях, производство лотков ЛК требует ответственного подхода ко всем этапам технологического процесса

В зависимости от конкретного исполнения лотка и его функционального назначения изделие может комплектоваться крышкой. Для обеспечения герметичности каналов также используют плиты дорожные, которыми закрывают внутреннюю полость.

Лоток железобетонный кабельный – основные характеристики

Требованиями действующего стандарта регламентированы эксплуатационные характеристики, которыми обладают лотки кабельные бетонные:

• стойкость к воздействию отрицательной температуры;
• сохранение целостности при температурных перепадах;
• устойчивость арматурной решетки каналов к воздействию влаги;
• повышенный запас прочности железобетонной конструкции.

Нормативная документация содержит также требования по размерам лотковых изделий и их форме.

Конфигурация каналов отличается в зависимости от назначения:

• каналы трапециевидной формы используются в мостостроении и дорожной сфере, а также применяются при сооружении дренажных и канализационных линий;
• лотки с профилем поперечного сечения в виде квадрата или прямоугольника используются при прокладке теплотрасс, различных трубопроводов и кабельных сетей;
• продукция полукруглого или параболического профиля применяется для сооружения канализационных линий, организации водоотвода и строительства дренажных линий.

Затвердевшая смесь должна обладать повышенной прочностью, водостойкостью, морозостойкостью, долговечностью

Стандарт регламентирует следующие характеристики лотков:

• плотность применяемого бетона – до 2,4 т/м3;
• диаметр стальной арматуры – не меньше 0,6 см;
• класс арматурных стержней – AI-AIII;
• марка применяемого бетона – М300 и выше;
• крупность используемого заполнителя – не более 15 мм.

Соблюдение предприятиями-изготовителями требований стандарта и изготовление продукции в соответствии с технологией гарантирует качество железобетонных каналов.

Какими преимуществами обладает лоток железобетонный кабельный?

До появления железобетонных лотков монтаж коммуникационных линий и трубопроводных магистралей выполнялся в каналах, сооруженных из кирпича. Однако кирпичные конструкции не обладают таким комплексом достоинств, как сборные лотки из армированного бетона. Каналы из кирпича обладают пониженной ремонтопригодностью и имеют недостаточно высокий срок эксплуатации. В связи с этим возникает потребность в использовании более надежного стройматериала.

Лоток железобетонный кабельный применяется для решения широкого комплекса задач и превосходит аналогичные конструкции из кирпича по комплексу показателей:

• повышенному запасу прочности и надежности. Изделия сохраняют целостность при подвижках грунта и способны воспринимать значительные нагрузки;
• возможности применения в сейсмически активных зонах. Бетон, усиленный арматурой, сохраняет характеристики при повышенной сейсмоактивности;

В железобетонном коробе сухость сохраняется на долгий срок, а воздушная подушка, являясь естественным теплоизолятором, смягчает перепады температур

• ремонтопригодности. Демонтировав защитную крышку лотка, несложно выполнить ремонтные и восстановительные мероприятия;
• темпам сооружения коммуникационных каналов. Из стандартных элементов быстро монтируются сборные лотки необходимой длины;
• герметичности. После цементирования стыковых участков сборной конструкции и установки защитной крышки обеспечивается надежная защита магистралей от проникновения грунтовых вод и осадков.

Кроме указанных плюсов, следует дополнительно отметить ряд преимуществ:

• возможность монтажа каналов во влажных почвах;
• ускоренный доступ к проложенным коммуникациям;
• снижение общего объема затрат по сравнению с конструкциями из кирпича;
• ускоренные темпы выполнения монтажных операций;
• увеличенный запас прочности;
• морозоустойчивость и влагостойкость;
• возможность эксплуатации в агрессивных средах.

В преимуществах использования кабельных лотков неоднократно убедились профессиональные строители. При выполнении ремонтных работ достаточно снять слой почвы, поднять крышку и заменить поврежденный кабель или трубу. После окончания ремонта наносится обмазочная мастика, устанавливается крышка и выполняется засыпка грунтом. При этом отсутствует необходимость в демонтаже железобетонных лотков, срок эксплуатации которых превышает несколько десятков лет.

Конструкция и типоразмеры лотковой продукции

Железобетонный лоток для кабеля изготавливается из следующих стройматериалов

1. Прочного бетона марки В20-В25. Для изготовления бетонной смеси используется цемент марок М400 или М500, перемешанный с очищенным песком и щебеночным наполнителем. Повышенная стойкость к воздействию влаги достигается благодаря использованию модифицирующих компонентов.
2. Арматурных прутков, соответствующих классу А1 и выше. Арматурная решетка повышает прочностные характеристики бетонного массива и собирается из стальных стержней, связанных отожженной проволокой.

Отличительной чертой этих изделий является их универсальность

Рецептура используемого бетонного раствора и конструктивные особенности продукции позволяют использовать лотки и поставляемые совместно с ними защитные крышки в условиях с различным климатом и сейсмической активностью. Железобетонные каналы отличаются увеличенной прочностью, морозоустойчивостью, влагостойкостью, а также четкими геометрическими размерами.

Габариты изделий изменяются в зависимости от исполнения:

• длина равна 740-3950 см;
• ширина составляет 280-2380 см;
• высота в интервале от 28 до 118 см.

Масса небольших лотков составляет 0,1 т и увеличивается до 2,7 т для изделий с максимальными габаритами.

О монтаже коммуникационных каналов – варианты размещения

Железобетонные лотки размещаются различным образом:

• выше уровня нулевой отметки. Они монтируются на спланированную поверхность. После монтажа магистралей устанавливаются защитные крышки. Данный метод установки отличается простотой и позволяет снизить объем расходов;
• ниже уровня грунта. Каналы располагаются в траншее, основание которой находится на заданной глубине. Крышки устанавливаются после монтажа коммуникаций, зазоры герметизируются, конструкция засыпается почвой.

Выбор оптимального метода монтажа определяется функциональным назначением лотковой конструкции и особенностями эксплуатации.

Подводим итоги

Лоток железобетонный кабельный – многофункциональное изделие, незаменимое в области дорожного, жилищного и коммунального строительства. Конструкция лотка обеспечивает возможность формирования каналов заданной длины и конфигурации. Изделие отличается длительным периодом эксплуатации и обеспечивает надежную защиту проложенных коммуникаций.

pobetony.expert

Что такое металлический кабельный лоток, преимущества его применения

Лотки металлические кабельные — что это такое?

Лоток металлический  (кабель-канал) – это электромонтажное изделие, в который при прокладке электросетей убираются провода. Он представляет собой закрытый короб прямоугольного поперечного сечения. Устанавливается на стену, потолок, пол.

В процессе монтажа лотки собираются в единую систему, которая представляет собой совокупность опорных элементов (секций), предназначенных для монтажа сетей коммуникаций. К ним относятся прямые секции кабельных лотков, а также фасонные, угловые, тройниковые, крестообразные и переходные секции.

Металлический кабель-канал изготавливают  из нержавеющей и оцинкованной  стали. Он надежно защищен от коррозии и достаточно прочен, чтобы нести собственный вес и вес лежащих внутри проводов. Лоток из металла часто окрашивают в цвета RAL-палитры для повышения  коррозионной стойкости и эстетической привлекательности. Купить лоток металлический можно в ООО «КНВ Лоток»



Применение металлических кабельных лотков

Лотки металлические  кабельные применяются для чистового (эстетичного) проведения инженерных сетей в зданиях и на улице. Допускается их монтаж в жилых помещениях, в цехах промышленных производств и на предприятиях пищевой промышленности. Кроме этого, кабельные каналы могут быть использованы для разделения проводов по назначению или для формирования их в отдельные потоки (группы).



Кабельный лоток (металлическй) — в чем его преимущества



• Гибкость инсталляции. С помощью кабель-каналов создаются гибкие эстетически привлекательные конструкции.
• Дешевизна монтажа. У кабельных лотков доступная цена и устанавливаются они легко и быстро.
• Безопасность. Укрытые в коробе кабели не соприкасаются с предметами и поверхностями, которые есть в помещении, поэтому, даже при повреждении изоляции провода и возникновении короткого замыкания, вероятность возгорания мала.

В целом, кабельные лотки отлично справляются со своим предназначением. Созданные с их помощью коммуникационные и электрические сети безопасные, эстетичные и обладают всеми преимуществами внешней проводки, такими как мобильность и доступность.

www.koks-montazh.ru

Как выбрать металлические кабельные лотки, что предпочесть?

Кабельные лотки – это металлические конструкции, изготовленные из стали, которой придали дополнительную форму лотка для жесткости, прошедшие оцинковочную обработку для придания антикоррозийных свойств. Применяют лотки для прокладки кабелей напряжением до 1000 В и производят из перфорированного или неперфорированного стального листа, проволоки. Высота лотков от 50 до 100 мм, ширина 50, 100, 200 и 400 мм, длина 2-3 м.

Металлические кабельные лотки являются изделиями, использование которых в частых случаях связано с большими промышленными, складскими и торговыми помещениями,но каждый отдельный случай характеризуется своими особенностями эксплуатации лотка, а соответственно, и определенными требованиями к продукции. Современные производители предлагают российским потребителям лотки различных видов обработки при учете всех требований. После обработки металл приобретает особенные характеристики, изначально отсутствующие у него. На современном российском рынке представлены три вида лотков, для обработки которых используются разные способы.

Оцинковка по методу Сендзимира

Лотки, оцинковка которых производится по методу Сендзимира, являются наиболее распространенными. Оцинковка по методу Сендзимира – это оцинковка, состоящая из двух этапов: высокоскоростной прокачки черного металла в рулонах через ванны с цинком и изготовления из него непосредственно самого лотка.

Оцинковка, произведенная данным методом позволяет повышать уровень защиты лотков от коррозионных процессов. Цинковое покрытие позволяет обеспечивать как барьерную, так и электрохимическую защиту от коррозии, поэтому оно является в некотором смысле уникальным. Именно электрохимическая защита известна в качестве «жертвенной», так как в гальванической паре цинк «жертвует» собой, защищая сталь, на которой он находится. Действия цинка будут аналогичными. Проявление данного эффекта можно увидеть и на локальных участках, в которых уже отсутствует покрытие.

Однако цинковый слой, наносимый на лоток при цинковании по методу Сендзимира, имеет меньшую толщину по сравнению со слоем цинка, наносимого на лоток при горячей оцинковке. Таким образом, меньшим является и уровень защиты. Другими словами, лоток защищен от коррозионных процессов и сможет служить на протяжении длительного периода времени при умеренных условиях коррозии. Следовательно, лотки, прошедшие обработку цинком по методу Сендзимира, очень хорошо могут эксплуатироваться внутри таких зданий как офисы, школы, магазины, гостиницы, а также склады и спортивные залы.

Горячее цинкование лотков

Горячее цинкование предусматривает опускание в ванну с горячим цинком уже готового изделия. Выполнение такой обработки в наиболее частых случаях осуществляется под индивидуальный заказ, поскольку использование данных лотков связано с особо тяжелыми эксплуатационными условиями.

При горячем цинковании на готовое изделие осуществляется нанесение более толстого цинкового слоя, благодаря чему повышаются антикоррозионные характеристики и увеличивается срок эксплуатации лотка. Лотки, прошедшие такую обработку, могут использоваться в более тяжелых коррозионных условиях или на открытом воздухе.

В соответствии с действующим на российской территории стандартом SFS-EN ISO 12944-2, имеется пять уровней воздействия окружающей среды в разных промышленных условиях (от С1 до С5). С1 являются наиболее простыми и наименее вредными эксплуатационными условиями, С5 представляют собой наиболее тяжелые условия. Толстый, порядка 100 мкм, цинковый слой делает лотки, которые обработаны с помощью горячего цинкования, подходящими для использования в условиях степени СЗ — С4, т.е. в производственных помещениях, для которых характерна высокая влажность или загрязненный воздух, к примеру, в бассейнах, ремонтных доках, на химических предприятиях. Кроме того, целесообразным станет использование таких лотков снаружи зданий городской и промышленной инфраструктурной системы, в промышленных и прибрежных районах, для которых характерна умеренная концентрация соли в воздухе. При этом лоток будет являться гарантированной защитой для проводки в течение нескольких десятков лет.

Лотки из нержавеющей стали

Выполнение лотков из нержавеющей стали осуществляется под индивидуальный заказ, однако цена таких лотков намного выше всех своих аналогов. В соответствии со стандартом SFS-EN ISO 12944-2, лотки из нержавеющей стали выдерживают степень воздействия С5, поэтому их чаще всего используют в тяжелых промышленных условиях. Основным элементом нержавеющей стали является хром, концентрация которого превышает 12%. Улучшение коррозионной стойкости связано с увеличением концентрации хрома. Аналогичным образом в условиях высоких температурных режимов происходит снижение степени окисления и образования окалины.

Такие лотки будут незаменимы в тех местах, где установлены повышенные требования к уровню гигиены – на фармакологических предприятиях, предприятиях пищевой промышленности. Они не вступают в реакцию с химическими элементами, а также не выделяют в природную среду вещества, вредные для человеческого здоровья.

Актуальность использования лотков из нержавеющей стали зафиксирована также в химической и деревообрабатывающей промышленной сфере.

Выбор антикоррозийной защиты лотка

Каждый вид лотков характеризуется своими преимуществами и особенностями,поэтому они должны соответствовать различным требованиям и могут применяться в разных ситуациях. В настоящее время на отечественном рынке более широко представлены лотки, оцинковка которых производится по методу Сендзимира. При необходимости осуществления прокладки трасс любой сложности внутри здания можно выбрать данный вариант, т.к. он удовлетворяет качественным требованиям, а также является приемлемым по цене.

Если вы нуждаетесь в более надежной защите для эксплуатации в тяжелых коррозионных условиях, необходимо осуществить поиск лотков из нержавеющей стали или обработанных методом горячего цинкования. Чаще всего их выполняют под заказ, однако их производство осуществляют немногие компании.

Качество лотков отечественного производства не уступает качеству продукций производителей из Европы. К тому же, необходимо учитывать, что поставка продукции с европейских складов осуществляется в не совсем подходящие сроки.

В настоящее время можно отметить активное развитие российского рынка кабеленесущих систем, а также повышение культуры монтажа. Еще не так давно лотки из металла с простой оцинковкой хорошего качества считались редким явлением. В настоящее время данная продукция является доступной в широком ассортименте, при этом она уже начала производиться в нашей стране.

Как не ошибиться при покупке кабельного лотка?

Ключевое значение при подборе компонентов для прокладки кабельных трасс играет тип кабеля. Провода с различными параметрами имеют индивидуальные особенности, например, для чувствительных проводов, прежде всего, необходимо учитывать расстояние, на котором они будут располагаться относительно друг друга во избежание экранирования, а для передачи энергии токами на промышленной частоте необходимым критерием является эффективный теплоотвод.

При подборе элементов системы кабельных каналов обязательно нужно учитывать все критерии, которые определяют основные параметры.

Что учесть при выборе лотков?

Попробуем рассмотреть более детально критерии, которые определяют параметры лотков:

• Габариты лотков напрямую зависят от количества кабелей и их диаметра. Максимальные размеры пучка кабелей должны быть немного меньше, чем высота стенок лотка. Суммарное количество диаметров кабелей должно быть меньше ширины лотка.
• Теплоотвод кабелей. Здесь всё зависит от рода энергии, протекающей по кабелям. Основная потеря мощности в них происходит из-за нагрева. Для этого необходимо предусмотреть дополнительное пространство в лотках. Если кабель не нагревается, то можно выбрать лотки с высокой стенкой для укладки в несколько слоёв. Если же он подвержен нагреву, то необходимо выбирать лоток с низкими бортами. Проволочные или перфорированные лотки выбираются, когда имеются более жесткие требования по теплоотводу.
• Легкость монтажа системы очень сильно зависит от особенностей конструкции. Более дешевые лотки с прямыми концами нуждаются в соединительных деталях, что делает монтаж более сложным и затратным с точки зрения времени. Для высокой скорости монтажа необходимы более функциональные конструкции, к примеру, в наших лотках используются разъем «мама-папа».
• Прочность лотка выбирается по суммарному весу кабелей. Для лотков с более высокими стенкамииспользуется толстая сталь, соответственно их несущая способность значительно выше. Лестничные лотки способны нести наибольшую нагрузку. Неперфорированные металлические лотки, по нагрузочной способности, не отличаются от перфорированных.
• Уровень необходимой защиты определен типом кабеля и указывается его производителем. Проволочные лотки имеют минимальную степень защиты, а неперфорированные лотки с крышками имеют максимальную защиту.
• Минимальный радиус изгиба кабелей указывается производителем, при подборе лотка изгиб кабеля должен быть значительно больше радиуса изгиба аксессуаров для фасона. Из-за физической природы энергии, которая проходит через оптоволоконный кабель нужно особенно строго учитывать радиус изгиба кабеля.
• Степень коррозии зависит от климатических условий места, где будет размещаться трасса. Оцинковка лотка различными материалами нужна для увеличения его стойкости. Уровень антикоррозийной защиты напрямую зависит от толщины оцинковки. Гальванически оцинкованные лотки с толщиной оцинковки до 10 мкм хорошо использовать для их размещения внутри помещений. Лотки, оцинкованные методом горячего погружения и имеющие толщину слоя до 60 мкм, нужно использовать при наружном размещении трасы. А изделия из нержавеющей стали целесообразны в химической или пищевой промышленности, при размещении трассы в тоннелях.

Помните, что главная задача, которую выполняют металлические лотки – защита от внешних факторов. В связи с этим правильно выбранный продукт и качественная сборка будут гарантировать лучший технико-экономичный результат.

pro-lotok.com

что это такое, характеристики и применение

Лотки УБК имеют второе название – лотки кабельных каналов. Их относят к высокопрочной продукции, которая изготовлена из железобетона. Масса таких бетонных конструкций составляет 175 кг. О конструкции лотков читайте подробнее на сайте компании БетонЦентр. Они используются во время прокладки различных коммуникаций: малых потоковых кабелей, энергетических сетей и так далее.

Общая информация и предназначение

Лоток представлен в виде скобы из армированной бетонной смеси. Он состоит из специальных закладных деталей, которые нужны для фиксации кабелей. В зависимости от условий работы устройство может перекрываться бетонными плитами, которые могут не иметь между собой воздушную прослойку. Закладные детали и арматурные элементы перед изготовлением в условиях производства проходят антикоррозийную обработку. Лотки покрыты плитами, что позволяет изолировать их от возможных коррозийных воздействий и влияния окружающей среды.

Кабельные желобы представлены в виде скоб, у которых стенки отличаются различной высотой. Данный параметр имеет влияние на характер используемой кабельной линии. Под этим понимаются каналы проходного и непроходного типов. Для последнего варианта производятся желобы с просветами квадратной формы. Они необходимы для наблюдения за состоянием кабелей, которые могут быть повреждены. Под открытый вид электролиний создаются специализированные защитные лотки.

Могут применяться при:

1. Производстве кабельных лотков, выполненных из бетона марок B15-25. Они обеспечивают продукции высокие прочностные характеристики.
2. Роль арматурного остова играет сварная клетка. Она изготавливается из стальных прутьев, ширина которых составляет от 6 до 10 мм. Может использоваться металлическая проволока с диаметром 4 мм.
3. Во время изготовления необходимо добиться максимальной однородности используемого раствора. В реализованной продукции не допускается наличие воздушных пробок.

Технические характеристики

Во время прокладки электрических шин и кабелей под автомобильными магистралями, железнодорожными путями и на обычной грунтовой поверхности требуется наличие тщательной гидроизоляции лотка. Так же его требуется проверить на прочность, устойчивость к действию нагрузок и отсутствие дефектов в виде сколов и трещин.

Для защиты от агрессивного влияния окружающей среды во время создания лотков УБК применяет бетон с минимальной маркой 300. Он устойчив к коррозии и влагонепроницаемый.

К готовым изделиям предъявляются основные технические требования, которые составляются на основании следующих характеристик:

1. Устойчивость бетона сжатию.
2. Степень обработки закладных деталей и арматуры антикоррозийным покрытием.
3. Вид сварки.
4. Толщина защитного слоя бетона.
5. Геометрические параметры изделия и отсутствие трещин.

Лотки УБК имеют повышенную степень практичности при эксплуатации. Чтобы осуществлять техническое обслуживание кабелей достаточно демонтировать бетонную плиту. На стадии установки кабельных каналов нельзя подвергать их ударам и повреждениям. Лотки УБК предусматривают наличие защитных прокладок в точках установки монтажных и крепежных элементов.

Преимущества:

1. Хороший уровень проветривания кабельной линии.
2. Беспрепятственный и быстрый доступ к кабелям.
3. Долговечность, устойчивость к негативным воздействиям.
4. Большой выбор изделий позволит подобрать продукцию на любой вкус.
5. Протягивание незащищенных проводов и кабелей.
6. Широкий диапазон цен, который делает покупку по карману большинству потребителей.

Сфера использования

Использование данной разновидности оборудования обусловлено поддержкой и защитой электрических коммуникаций от негативных фактов, которые могут нанести вред системе. Внутри желобов могут находиться кабеля с мощностью до 500 кВ.

Места, пригодные для монтажа кабельных желобов:

1. Сыпучие грунты.
2. Сухое основание.
3. Территории с поверхностным течением.
4. Районы, подверженные сейсмическим воздействиям.
5. Промышленные объекты.
6. Производственные цеха.

www.stroysmi.ru

кабельный лоток — это… Что такое кабельный лоток?



лотокЛотком называется открытая конструкция, предназначенная для прокладки на ней проводов и кабелей.Лоток не является защитой от внешних механических повреждений проложенных на нем проводов и кабелей. Лотки должны изготовляться из несгораемых материалов. Они могут быть сплошными, перфорированными или решетчатыми. Лотки могут применяться в помещениях и наружных установках[ПУЭ. Раздел 2]кабельный лотокОпорная конструкция для кабелей, состоящая из протяженного основания с вертикальными бортами и не имеющая крышки.Примечание — Кабельный лоток может быть перфорированным или сетчатым[ГОСТ Р МЭК 60050-826-2009]

лоток для прокладки кабеля (или полка)Опорная конструкция в виде непрерывного протяженного основания с ребордами бортами и без крышки. ПримечаниеКабельный лоток может иметь или не иметь перфорацию.[ГОСТ Р МЭК 60204-1-2007]

лоток электротехнический Открытый жёлоб на специальных подставках, применяемый для размещения в нём кабелей при надземной их прокладке на местности[Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)]

EN

cable tray cable support consisting of a continuous base with raised edges but no covering NOTE – A cable tray may be perforated or mesh.[IEV number 826-15-08]

cable traycable support consisting of a continuous base and raised edges and no coveringNOTE A cable tray may be perforated or non-perforated.[IEV 826-15-08][IEC 60204-1-2006]

FR

chemin de câbles, mtablette, f support de câbles constitué d’une base continue avec de rebords, mais ne comportant pas de couvercle NOTE – Un chemin de câbles peut être perforé ou en treillis. [IEV number 826-15-08]

Кабельный лоток неперфорированный

Кабельный лоток перфорированный

Кабельный лоток проволочный (сетчатый)

[http://www.szpk-nw.ru/catalog_p.html?cid=5]

[http://www.elsyst.ru/photo/catalog/6l.jpg]



Рис. 33. Кабельный лоток лестничного типа:1, 2- прямые секции, 3 — угловая секция. 4, 5 — переходные секции и шарнирные соединители, 6 — прижимы, 7 — подвески

Кабельные лотки применяют для прокладки силовых и контрольных кабелей и проводов напряжением до 1000 В и изготовляют из перфорированного гнутого металлического листа. Ширина лотка 50, 100, 200 и 400 мм, длина 2 м. В номенклатуру лотков входят готовые для сборки элементы, обеспечивающие создание трассы с необходимыми поворотами и разветвлениями в горизонтальной и вертикальной плоскостях.Соединение лотков выполняют болтами, благодаря этому обеспечивается надежная электрическая цепь, необходимая для сети заземления. Крепят лотки на кронштейнах, подвесках и сборных кабельных конструкциях. Лотки, установленные на опорных конструкциях, крепят так, чтобы была исключена возможность сползания, опрокидывания и падения их.При пересечении лотков с другими коммуникациями лотки прокладывают с отступом от стен, если это невозможно, выполняют обходы.

[http://forca.ru/knigi/oborudovanie/montazh-i-ekpluataciya-kabelei_8.html]

Кабельный лоток[http://www.solan.ru/data/lotok_dstr.gif]

Тематики

• изделие электромонтажное
• электропроводка, электромонтаж

Обобщающие термины

• кабельное сооружение
• конструкции для прокладки кабелей и проводов

Синонимы

• лоток
• лоток для прокладки кабеля

EN

• cable tray
• trunking
• wireway

DE

FR

• canal électrotechnique
• chemin de câbles, m
• tablette, f

normative_ru_fr.academic.ru

Кабельный желоб | Бетонные кабельные желоба из стеклопластика GRC

Кабельный желоб | GRC | GRP | Бетонный желоб для защиты кабеля для низковольтных шин высокого напряжения, сигналов и телекоммуникаций

Кабельный желоб

представляет собой неглубокую траншею с высокой степенью защиты для защиты и управления кабелями с опорой для надземных кабельных трасс — мы распространяем ряд систем кабельных желобов, изготовленных из стеклопластика, стеклопластика или бетона для всех объектов инфраструктуры, включая железную дорогу, шоссе, электростанцию. , телекоммуникации и коммунальные проекты.

Thorne & Derrick, работающая с Anderton, BCM и Schneider, распространяет со склада кабельные желоба, предназначенные для защиты подземных и надземных кабелей, включая силовые кабели низкого и высокого напряжения, сигнализацию и телекоммуникации до 33 кВ.

Защита рельсового кабельного желоба

Сигнализация	Мощность (бронированный SWA)
Среднее и высокое напряжение, МВ, ВН	Телекоммуникации
Гусеничный питатель	Утверждено Network Rail и LU Лондонского метрополитена

---

Кабельные желоба из стеклопластика, стеклопластика и бетона

PADS Утверждено

Все рельсовые кабели защищены от случайного повреждения или вандализма, при этом оставаясь легкодоступными в случае необходимости обслуживания, соединения или модернизации в будущем.

Кабельный желоб обеспечивает устойчивость грунта для путевых и линейных кабелей без постепенного смещения, «извилистости», вызванного нарушением балласта при движении поездов.

Линейка защитных желобов Thorne & Derrick поставляется в различных размерах (диаметрах и глубине) и спецификациях, чтобы удовлетворить потребности клиента и области применения в установке и производительности. Для рельсовых кабелей в туннелях Thorne & Derrick поставляет кабельные подвесы для поддержки одиночных и множественных трасс силовых и сигнальных кабелей, подвесов J-типа доступны из гальванизированной стали или неметаллического нейлона в соответствии с требованиями Лондонского метрополитена. 1-085 спецификация.

---

Утвержденный кабельный желоб Network Rail PADS

Желоб и защитные крышки с сертификатом Network Rail PADS обеспечивают защиту путевых силовых и научно-технических кабелей на железнодорожной инфраструктуре Великобритании, включая низковольтные медные и алюминиевые тяговые кабели постоянного тока и силовые кабели среднего / высокого напряжения (MV-HV), питающие 11 кВ, Распределение электроэнергии 25кВ и 33кВ.

Системы желобов для сигнальных кабелей Network Rail NR / PS / SIG / 00005 (ранее RT / E / PS / 00005) обеспечивают высокую прочность защиты жизненно важных рельсовых кабелей — простые в установке системы желобов включают каналы, крышки, стойки, кронштейны, изгибы и тройники, позволяющие изолировать и прокладывать рельсовые сигнальные кабели.

НАКЛАДКИ

Номера

PADS (системы деталей и чертежей) относятся к реестру Network Rail отдельных наименований продукции, который включает утвержденную базу данных продуктов для использования на железнодорожных путях, станциях, метро, ​​туннелях и в инфраструктуре железнодорожной системы Великобритании.

Система Network Rail PADS сохраняет безопасность рельсов, совместимость продукции, надежность и предотвращает элементы риска, нарушающие работоспособность рельсовой системы из-за установки оборудования, не «подходящего по назначению».

➡ Ознакомьтесь с полным ассортиментом кабельных желобов из стеклопластика, стеклопластика и бетона .

Кабельный желоб GRC — здесь показан желоб, защищающий рельсовые сигнальные кабели, поддерживаемые на столбах, на 6,4-километровом участке инфраструктуры Network Rail

  Кабельный желоб ♦ Бетон ♦ Стеклопластик ♦ Стеклопластик ♦ Защита ♦ НН СН ВН 11кВ 33кВ ♦ Железная дорога ♦ Автомобильные дороги ♦ Коммунальные сети

Бетонный кабельный желоб | Кабельный желоб

Бетонный кабельный желоб

Бетонный желоб для кабелей

Бетонные кабельные желоба производства Anderton предназначены для обеспечения постоянной защиты кабеля с легким доступом для соединения кабелей , ремонта и добавления кабелей в систему рельсовой сети.

Бетонные крышки лотков для кабелей

обеспечивают дополнительную защиту, антивандальную защиту и способны выдерживать нагрузку на колесо 11,5 тонн, что позволяет автомобилю перебегать, и гальванизированы для предотвращения коррозии, а крышки лотков большего размера обеспечивают существенную подкрепление для достижения необходимой прочности.

Кабельные желоба и каналы обеспечивают легкодоступное и доступное, но надежное решение для железных дорог, автомобильных дорог и энергетики для защиты и прокладки силовых, сигнальных и телекоммуникационных кабелей.

Бетонный кабельный желоб Anderton — защита рельсовых кабелей низкого напряжения, 11 кВ, 25 кВ и 33 кВ в инфраструктуре Network Rail.

Бетонный кабельный желоб Преимущества

• Кабельные желоба обладают антистатическими свойствами (не проводят электричество)
• Кабели, проложенные на глубине, защищены от вредных факторов окружающей среды
• Высокопрочный кабельный желоб для долговременной защиты кабеля
• Кабельный желоб обеспечивает легкий доступ для ремонта, соединения и добавления кабелей

Кабельные желоба, каналы и каналы доступны для пешеходных (LD), случайных (LD) и автомобильных (HD) нагрузок.

БЕТОННЫЙ КАБЕЛЬ ДЛЯ ЖЕЛЕЗНОЙ ПРОМЫШЛЕННОСТИ

В дополнение к стандартной системе герметизации прямого желоба и крышек, T&D также поставляет дополнительную продукцию железнодорожной отрасли, включая бетонные тройники, изгибы и переходы, одобренные Network Rail. Бетонный кабельный желоб Anderton имеет полный статус одобрения Network Rail, сертификат № PA05 / 00318 и PA05 / 05810 и аккредитацию Link Up.

Бетонный кабельный желоб используется на всей железнодорожной инфраструктуре Великобритании, в том числе в проектах модернизации магистральной линии Западного побережья, железнодорожного туннеля под Ла-Маншем и модернизации Southern Power, установленных для систем легкорельсового транспорта и метро в Глазго, Ньюкасле, Шеффилде, Бирмингеме, Манчестере и Ноттингеме. .

Anderton также предлагает бетонные кабельные желоба со сниженным весом до 30% — линейка Anderlite — это легкое, удобное и экономичное решение, сохраняющее сильные стороны и преимущества использования бетонных желобов.

Бетонный кабельный желоб

LV MV HV Соединение, заземление, подстанция и электрическое оборудование

Читать | РИС-3279-ТОМ Стандарт | Защитная одежда с высокой видимостью от дугового разряда для железнодорожной сети Великобритании

Thorne & Derrick — утвержденные специализированные дистрибьюторы в железнодорожной отрасли | НН МВ ВН

Спецификации

Кабельный желоб и своды — C&M Concrete

Кабельные желоба могут использоваться по разным причинам и становятся все более требовательными из-за их простой установки и легкого доступа для будущего расширения и обслуживания.Кабельные желоба, предоставляемые C&M, имеют множество вариантов, каждый из которых можно настроить в соответствии с потребностями вашего проекта. C&M предлагает два основных типа кабельных желобов различных размеров; Пешеходные переходы средней грузоподъемности и дорожные переходы H-20 для тяжелых условий эксплуатации. Все кабельные желоба, предлагаемые C&M, спроектированы как цельные секции разной ширины и глубины (см. Таблицы размеров в каждом разделе).

Секции кабельных желобов производятся стандартной длиной 10 футов. Более короткие длины могут потребоваться для проекта, в котором C&M будет отливать нестандартный размер для выполнения заказа.

Доступен в вариантах с 24, 30 и 40 дюймов, а также с дополнительными значениями грузоподъемности как для пешеходов, так и для движения транспортных средств.
Полная система кабельных желобов C&M Precast включает в себя полную линейку торцевых заглушек, тройников, крестовин и переходников для безграничной гибкости конструкции.

Уголки

Угол залит с оконным проемом, который соответствует размеру соседнего кабельного желоба. Углы можно сделать практически любой длины, а отверстие можно переместить практически в любое положение на кабельном желобе.

Крестовины

Хотя кресты могут быть редкими, все же есть сценарии, где это необходимо. Крестовины обычно используются в ситуации, когда один участок кабельного желоба необходимо разделить на три отдельных участка кабельного желоба. Кресты также могут использоваться для перехода от желоба одного размера к желобу другого размера.

Заглушки

Торцевые заглушки служат простым и чистым заделом для кабельного желоба с возможностью расширения в будущем.Обратите внимание на заглушки при заказе.

Редукторы

C&M производит кабельные желоба различных размеров, и часто два кабельных желоба разных размеров размещаются встык. C&M создаст кабельный желоб со встроенными редукторами для обеспечения этого перехода.

Тройники

Во многих случаях необходимо, чтобы один кабельный желоб разделился и прошел в двух направлениях, или два участка кабельного желоба должны были бы слиться в один.Тройник для кабельного желоба — отличный вариант для выполнения этих требований. Оконный проем в тройнике можно разместить практически в любом месте с одной стороны желоба.

Переходы

На рисунке справа показан кабельный желоб для средних условий эксплуатации на конце кабельного желоба для тяжелых условий эксплуатации. Обратите внимание, что внутренние стены выстраиваются в линию, а внешние — нет. Кабельные желоба для тяжелых условий эксплуатации обычно располагаются на перекрестках дорог или в местах с интенсивным движением транспорта.

Убежище

C&M предлагает тянущие хранилища различных размеров с настраиваемыми параметрами. Подъемные хранилища доступны для средних и тяжелых условий эксплуатации (H-20).

Убежища высотой до 48 дюймов представляют собой цельную конструкцию, за исключением крышки. Удлинители стояка могут использоваться для хранилищ высотой более 48 дюймов. Вес и размеры см. В таблице размеров (следующая страница).

Сливные отверстия диаметром 4 дюйма являются стандартными; индивидуальные варианты слива доступны по запросу.

Workrite ACC-CBLTRKIT-XX-X Кабельный желоб большой емкости

Где вы хотите установить монитор (ы)? Стол — Зажим: прикрепите кронштейн к задней части стола (без отверстия на столе) Стол — Втулка: используйте существующее большое отверстие втулки на столе Стол — Сквозной болт: Сделайте 1 Отверстие / 2 дюйма в верхней части стола (самое прочное крепление) WallPoleCeilingCart

Сколько мониторов вы хотите установить на одной руке? 1 монитор на 1 руке 2 монитора на 1 руке (оба в одном ряду) 2 монитора на 1 руке (один над одним) 3 монитора на 1 руке (все в один ряд) 3 монитора на 1 плече (Один на два) 4 монитора на 1 плече (Все в одном ряду) 4 монитора на 1 плече (Один на три) 4 монитора на 1 плече (Два на два) 5 мониторов на 1 плече (Все в одном ряду) 5 мониторов на 1 кронштейне (два на три) 6 мониторов на 1 кронштейне (все в одном ряду) 6 мониторов на 1 кронштейне (три на три)

Сколько весит ваш монитор (-ы)? Легкий: менее 5 фунтов Средний: от 6 до 15 фунтов Тяжелый: от 16 до 25 фунтов Очень тяжелый: от 26 до 50 фунтов Сверх тяжелый: 51 плюс

фунтов

Какого размера ваш монитор (-а)? Не знаю Менее 22 «23» 24 «25» 26 «27» 28 «29» 30 «31» 32 «33» 34 «35» 36 «37» 38 » 39 «40» 41 «42» 43 «44» 45 «46» 47 «48» 49 «50» 51 «52»

Насколько регулируется высота монитора (мониторов)? Фиксированное: без регулировки высоты (только наклон и панорамирование) 1 «- 5» 6 «- 9» 10 «- 14» 15 «- 19» 20 «и выше ( сидеть стоять)

Насколько велик горизонтальный вылет от места установки рычага? Фиксированный — без возможности регулировки по горизонтали 1 «- 8» 9 «- 14» 15 «- 19» 20 «- 24» 25 «- 27» 28 «- 32» 33 «- 39» 40–45–46 дюймов и более

Какой из них лучше всего описывает ваш желаемый внешний вид кронштейна для монитора? Лучший в своем классе: изящный художественный дизайн, первоклассные характеристики, более высокая стоимость Лучшее соотношение цены и качества: Промышленный дизайн, рабочая лошадка силы и надежности, средняя цена Минимальная стоимость: Смотреть неважно, просто нужно что-то надежное, что сделает работу

Вы сидите только на своем рабочем месте или интересуетесь решением для сидения-стоя? Я сижу только за своим столом У меня есть стол для сидения и стоя У меня есть фиксированный стол, но я хочу иметь возможность менять свое положение между сидением и стоянием

Куда вы хотите, чтобы мы доставили этот кронштейн для монитора? Доставка в область залива Сан-Франциско (недалеко от места, где расположен выставочный зал ErgoDirect) Доставка в пределах 48 прилегающих к США территорий Доставка на Гавайи или Аляску Доставка за пределы США Доставка в Канаду

Ваш рост: 4’6 «и менее 4’7» 4’8 «4’9» 4’10 «4’11» 5’0 «5’1» 5’2 «5’3″ 5’4 » 5’5 «5’6» 5’7 «5’8» 5’9 «5’10» 5’11 «6’0» 6’1 «6’2» 6’3 «6’4» 6 ‘ 5 «6’6» 6’7 «6’8» 6’9 «6’10» 6’11 «7’1» 7’2 «7’3» 7’4 «7’5″ 7’6 » 7’7 «7’8» 7’9 «7’10» 7’11 «8’1» 8’2 «8’3» 8’4 «и более

У вас есть фиксированный стол или стол с регулируемой высотой? Стол с фиксированной высотой Стол с регулируемой высотой

Какая самая низкая высота вашего стола от рабочего стола до пола?

Какова самая низкая высота вашего стола от стола до пола? Менее 22 дюймов 23 дюймов 24 дюймов 25 дюймов 26 дюймов 27 дюймов 28 дюймов 29 дюймов 30 дюймов 31 дюймов 32 дюймов 33 дюймов 34 дюймов 35 дюймов 36 дюймов 37 дюймов 38 дюймов 39 «40» 41 «42» 43 «44» 45 «46» 47 «48» 49 «50» 51 «52» и выше У меня есть стол с регулируемой высотой

Горизонтальный кабельный желоб ESD M72

Страна — Выберите -AfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua & BarbudaArgentinaArmeniaArubaAscension IslandAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCanary IslandsCape VerdeCaribbean NetherlandsCayman IslandsCentral African RepublicCeuta & MelillaChadChileChinaChristmas IslandClipperton IslandCocos (Килинг) IslandsColombiaComorosCongo — BrazzavilleCongo — KinshasaCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzechiaCôte d’IvoireDenmarkDiego GarciaDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard & Макдональд I slandsHondurasHong Kong SAR ChinaHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SAR ChinaMadagascarMalawiMalaysiaMaldivesMaliMaltaMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Бирма) NamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorth MacedoniaNorwayOmanOutlying OceaniaPakistanPalestinian TerritoriesPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalQatarRomaniaRussiaRwandaRéunionSamoaSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия и Южная Sandwich IslandsSouth KoreaSouth SudanSpainSri LankaSt.BarthélemySt. Елена Китс и НевисСант. LuciaSt. MartinSt. Pierre & MiquelonSt. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенШвецияШвейцарияСирияСан-Томе и ПринсипиТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТурТуристан-да-КунаТунисКизияТур Внешние острова Виргинские островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабвеАландские острова

8623 КАБЕЛЬНЫЙ КЛЮЧ

Кол-во	Цена	Сохранить
{{pricebreak.breakQty}}	{{pricebreak.breakPriceDisplay}}	{{pricebreak.savingsMessage}}

{{vm.product.inventoryDetail.poQty}} Прибытие от производителя: {{vm.product.inventoryDetail.poArrivalDate! = null? vm.product.inventoryDetail.poArrivalDate: vm.product.inventoryDetail.leadDate | date: «ММ / дд / гггг»}}

Срок поставки производителем, когда его нет на складе: {{vm.product.inventoryDetail.leadTime}} дн.

Вес продукта: {{vm.product.shippingWeight}} фунтов на {{vm.product.unitOfMeasureDisplay}} Страна происхождения: {{vm.product.countryOfOrigin}}

Единица измерения:

Количество

недоступно для этого варианта.

Минимальное количество заказа: {{vm.product.minimumOrderQty}} Товар должен быть заказан в количестве, кратном {{vm.product.minimumOrderQty}}.

{{section.sectionName}}:

{{option.description}}

{{section.sectionName}} Выберите {{section.sectionName}}

.

{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

Информация о продукте

Техническая информация

Видео о продуктах

Запчасти и аксессуары

Сопутствующие товары

Делиться

Электронное письмо было успешно отправлено.Электронное письмо не было отправлено, проверьте данные формы.

×

cable% 20trough — определение английского языка, грамматика, произношение, синонимы и примеры

Там, на цветных фотографиях, лежит советский кабель .

Литература

Кроме того, изоляция выполнена в виде манжеты или валика на концах кабелей .

патенты-wipo

Более того, оспариваемое решение, вводящее в заблуждение, по мнению заявителя, об облегчении получения лицензий на использование музыки по кабелю , через спутник или в Интернете, на самом деле направлено на взаимное уничтожение обществ интеллектуальной собственности посредством искажая здоровую конкуренцию, устанавливая неравные рыночные условия и создавая неизбежные столкновения между этими обществами

oj4

управление лицензионными правами на ретрансляцию фонограмм по кабелю , и

ЕврЛекс-2

Он…сорвал весь этот кабель с телефонной компании …

OpenSubtitles2018.v3

2. EUTM Сомали имеет право на неограниченную связь по радио (включая спутниковую, мобильную и портативную радиосвязь), телефону, телеграфу, факсимильной связи и другими средствами, а также право на установку оборудования, необходимого для поддержания такой связи. внутри и между объектами EUTM в Сомали, включая прокладку кабелей и наземных линий для целей миссии.

ЕврЛекс-2

У них будет обслуживание номеров на два месяца, премиум-кабель .

OpenSubtitles2018.v3

А раньше мы смотрели кабель ?

opensubtitles2

В рамках процесса приведения их в соответствие со структурой Сообщества, вытекающей из пакета телекоммуникационных услуг 2002 года, соглашения cable были преобразованы в лицензии на владение государственной собственностью путем включения положений, в которых признавалось право собственности со стороны . кабель операторов без разделения сети.

ЕврЛекс-2

Поле, напротив, представлено в Нью-Йорке электронным письмом, кабелем или записанными заметками телефонного разговора.

MultiUn

Наши номера оснащены кабельным, ТВ, телефоном с прямым набором номера, мини-баром и ванной комнатой с душем и туалетом.

Обычное сканирование

(386) В области телевизионных услуг предлагаемая продажа cable -TV устранит дополнительную коммерческую деятельность, которую Telia привнесла в объединенное предприятие.

ЕврЛекс-2

В Восточной и Южной Африке — единственный крупный регион в мире, не подключенный к глобальной широкополосной инфраструктуре с помощью оптоволоконных кабелей — Goal Technology Solutions (GTS) является пионером в технологии широкополосной связи по Powerline (BPL) в Южной Африке, Уганде и Руанде.

MultiUn

Возможно, американцы восстанут и пригрозят бойкотировать свои кабельные и спутниковые провайдеры, если мы не получим нашу «Аль-Джазиру» и других носителей международных новостей.

Комментарий к новостям

Наблюдения могут быть отправлены в Комиссию по факсу (№ (32-2) 296 43 01 или 296 72 44) или по почте, под номером ссылки COMP / M.3609 — CINVEN / FRANCE TELECOM CABLE -NC NUMERICABLE, на следующий адрес:

ЕврЛекс-2

(a) « сеть электронной связи » означает системы передачи и, где это применимо, коммутационное или маршрутизирующее оборудование и другие ресурсы, которые позволяют передавать сигналы по проводам, по радио, оптическим или другим электромагнитным средствам, включая спутниковые сети, фиксированные — и сети с коммутацией пакетов, включая Интернет) и наземные сети подвижной связи, сети, используемые для радио- и телевещания, системы Powerline и кабельные сети ТВ, независимо от типа передаваемой информации;

ЕврЛекс-2

Устройства и процессы для герметизации утечек и для соединения труб, трубок, профилей, кабелей , кабелей или соединений

патенты-wipo

Однако рычаги переключения передач и тросы , представленные отдельно, должны включаться в подсубпозицию 8714 99 90 как части.[изображение]

EuroParl2021

Нити поднялись как минимум на десять километров, прежде чем слиться в единое целое: кабель Tethys .

Литература

Сотрудников уведомили, что Интернет кабеля модернизируется.

OpenSubtitles2018.v3

Система генератора ветровой турбины для вывода постоянной электроэнергии во внешние сети общего пользования содержит: генератор ветровой турбины; аккумуляторная батарея, в которую заряжается электроэнергия, вырабатываемая генератором ветряной турбины; блок измерения электрической мощности для измерения текущей электрической мощности соответствующих токов в первой и второй точках измерения на первом силовом кабеле , соединяющем ветрогенератор и внешние электрические сети, и в третьей точке измерения на втором силовом кабеле подключение первого силового кабеля и аккумуляторной батареи; и блок разделения электроэнергии для, на основе результатов измерений блоком измерения электроэнергии, разделения электроэнергии, которая должна быть куплена у производителя электроэнергии, от электроэнергии, генерируемой генератором ветровой турбины.

патенты-wipo

«Дополнительные платежи» в значении этого подпункта не включают лицензионный сбор (§ 2 Закона о лицензионных сборах (/ Rundfunkgebührengesetz — RGG)), плату за программу (§ 20 RFG), плату за подключение к сети cable и постоянная плата, выплачиваемая оператору cable .

ЕврЛекс-2

трубы, трубы, кабели и их соединительные элементы, связывающие эти буровые или производственные платформы с материком

oj4

Таким образом, Дания заключает, что процедура расследования может охватывать только якобы единственную заявленную меру, т.е.е. возможность включения моряков на борту кабельных судов -прокладывающих в схему DIS

oj4

У него кабельное телевидение и цена подходящая.

OpenSubtitles2018.v3

.
