Чем отличается кабель от провода. Отличие кабеля от провода

Люди частенько употребляют слова «провод» и «кабель», как синонимы. Эти два изделия имеют схожий внешний вид, но это не значит, что они совершенно одинаковые. Визуально они похожи, и с этим не поспоришь. Обычному потребителю вряд ли удастся визуально определить, какое изделие у него в руках.

В то время как специалист по электронике, электротехнике или другой профессионал, который по роду своей деятельности имеет дело с электричеством, без труда назовет отличие кабеля от провода. Возможно, некоторые обычные пользователи также способны понять суть этого отличия благодаря интуиции. Но сформулировать четко смогут не все.

Людям, которые не получили специальных знаний по электротехнике, но которым приходится сталкиваться с ремонтом бытовых электроприборов, будет очень полезно разобраться в терминологии и получить достоверную информацию.

Отличие кабеля от провода

Какое же у этих изделий сходство или различие? Визуально они очень похожи, но по документации эти изделия проходят под разными наименованиями – «провод» и «кабель».

А если заглянуть в строительную смету, то там четко видно, что провод стоит дешевле, чем кабель.

В различной спецлитературе, учебниках и справочниках даются определения этим понятиям, но они довольно пространные. Зато в ТУ и ГОСТ есть характеристика изделий, относящихся к «проводу» или к «кабелю».

В ТУ зачастую можно найти лишь небольшие детали, по которым необходимо различать кабель и провод. Например, форма (плоская или круглая), толщина оболочки, изоляция, количество жил.

Если говорить о форме, то она не несет специфической нагрузке. От формы изделия зависит разве что удобство использования в конкретной ситуации. Определяющим фактом в делении на провод или кабель является спецификация. В ней указано конкретно, какое это изделие.

Слова « кабель» и «провод» часто используются в описаниях электропроводки и электрических сетей, когда имеется в виду проводник электрического тока. Может показаться, что эти два изделия – одно и тоже. Но между ними есть разница, которая будет описана ниже.

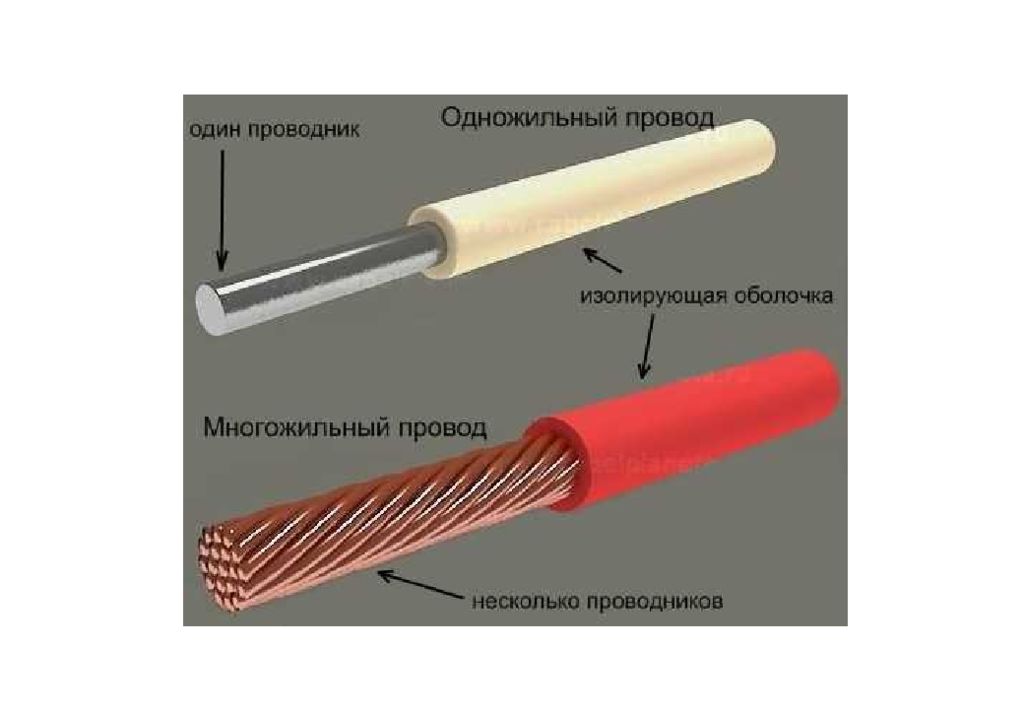

Что представляет собой провод? В электротехнике так называют многожильный или одножильный проводник, который имеет легкую трубчатую изоляцию, либо вовсе ее не имеет.

Кабель представляет собой систему изолированных проводников, которые для удобства монтажа и эксплуатации, а также для защиты от влияния окружающей среды и механических повреждений объединены в единую конструкцию. Для повышения безопасности использования электрических проводов, для облегчения их совместной прокладки, для обеспечения защиты при эксплуатации в сложных условиях электрические провода собирают вместе. На них «одевается» дополнительный слой изоляции. Кабель защищают броневым кожухом при необходимости.

Итак, провод – это одни проводник, а кабель – это две или более изолированные жилы, объединенные вместе. Помимо изоляции жил кабель имеет изоляционную оболочку. Если на двух или более проводниках нет никакой изоляции, то перед вами просто проводник, по классификации – это «провод», а не «кабель».

Все провода и кабели можно разделить на несколько категорий в зависимости от характеристик изделия, особенностей конструкции и материалов, используемых при изготовлении.

Провода делятся на две группы:

  1. — многожильный провод, например, ПВ-3 – гибкий провод из меди;
  2. — из сплошной проволоки (монолит), например, ПВ-1 – однопроволочный провод из меди.

От коэффициента гибкости и уровня сопротивления зависят требования к эксплуатации и применение провода. Одножильные твердые провода могут быть как без оболочки, «голыми», так и в оболочке. Благодаря своей конструкции такой тип провода предполагает уменьшение сопротивления. Если за цель ставится увеличение производительности на высоких частотах, то обычно прибегают к использованию подобных твердых проводников.

Первый тип провода представляет собой множество токопроводящих жил. Этот провод состоит из нескольких нитей медной проволоки, которые сплетены в единое целое. При внешних механических воздействиях, а также при частых перегибах такое строение провода помогает увеличить срок эксплуатации изделия и достичь существенной гибкости.

Многожильная жила или монолит — какой кабель лучше

Кабель с одной жилой обычно называют жестким, а гибким считается кабель с многопроволочной жилой. Гибкость кабеля тем выше, чем тоньше каждая проволочка, и чем больше число этих проволочек в жиле.

В зависимости от гибкости кабель делится на семь классов. Самый гибкий – 7-ой класс, а моножила относится к 1-ому классу. Кабель высокого класса гибкости стоит дороже.

Назначение жесткого кабеля – это укладка в грунт, заделка его в стены, в то время как гибкий кабель применяют для подключения электроприборов или подвижных механизмов. С точки зрения эксплуатации не имеет значения, какой кабель жесткий или гибкий. Что касается монтажа, то все зависит от предпочтений конкретного электрика.

Важно отметить, что концы гибкого кабеля, впоследствии вставляемые в выключатели или в розетку, обязательно необходимо пропаять и обжать специальными трубчатыми наконечниками – оконцевателями. Жесткий кабель не требует такой процедуры.

Гибкий кабель более уместен для подключения осветительных устройств, так как эти устройства меняются довольно часто. Если взять для этих целей жесткий кабель, то при подключении нового электрооборудования велика вероятность, что он сломается.

Изоляция жил и оболочка кабеля

Двойная изоляция однозначно лучше. Как известно, срок службы кабеля в двойной изоляции составляет 30 лет, а в одинарной оболочке срок службы − до15 лет.

Важно:

  • — для прокладки в сауне или в другом горячем помещении используются термостойкие кабели;
  • — маркировка «нг» означает, что кабель не поддерживает горение, но это не значит, что он термостойкий, то есть для высоких температур такой кабель не предназначен;
  • — есть кабели, которые могут «работать» при воздействии пламени в течение 120, 60 или 30 минут, на них вы увидите маркировку соответственно Е120, Е60 или Е30;
  • — кабель с полиэтиленовой оболочкой допустимо прокладывать как открытым способом, так и в грунте;
  • — кабель с ПВХ (поливинилхлорид) изоляцией можно прокладывать в кабельных каналах или в помещении.

Надеюсь данная статья помогла вам разобраться чем отличается кабель от провода. Если у Вас возникли вопросы оставляйте их в комментариях, с удовольствием на них отвечу.

Понравилась статья — поделись с друзьями!



Отличие кабеля и провода

Ключевые различия в кабельно-проводниковой продукции: проводом называется одно- или многожильный проводник, заключенный в изоляцию, тогда как кабель представляет собой группу из двух и более проводов, изолированных по отдельности и объединённых впоследствии под общей оболочкой.

Термины «провод» и «кабель» зачастую употребляются как синонимы, но это разные по своей сути изделия. Один из способов дифференцировать их — это помнить, что провода являются составной частью кабелей. Кроме того, провода имеют гораздо более широкую сферу применения. Провод представляет собой одну или несколько нитей электропроводного материала, обычно из алюминия или меди, и может быть голым или покрытым.

Самый простой способ отличить их — визуальный осмотр: провод обычно тонкий и видимый, в то время как кабель чаще всего толстый и изолированный.

Есть два основных типа проводов: одно- и многожильные. Первый тип — это сплошная проволока. Называется она чаще всего «монолит». Многожильный провод имеет несколько тонких прядей, сплетённых вместе. Твердая цельная проволока обеспечивает низкое сопротивление и отлично подходит для работы в высокочастотных диапазонах, тогда как многожильный провод может похвастаться более длительным сроком службы благодаря своей гибкости и может быть использован в течение более длительного периода, чем один проводник. Провода в основном используются для передачи электрических и телекоммуникационных сигналов, но также могут применяться в различных видах как для чисто механических нагрузок или отопления, так и для рыболовных снастей, ювелирных изделий и одежды. Кабель, как правило, имеет два или более провода, сложенных или сплетённых вместе. Они обычно хорошо изолированы, что дает им лучшую защиту, чем имеют простые провода.
Кабели используются главным образом для передачи электрических и телекоммуникационных сигналов.



В современных хозяйственных магазинах можно встретить множество разновидностей кабельной продукции, в том числе самые «ходовые»: витую пару, коаксиальный, многожильный и оптоволоконный кабели.

Витая пара — это два и более изолированных провода, скрученных попарно один вокруг другого и объединённых общей оболочкой, под которую встроена капроновая нить для облегчения разрыва внешнего покрытия и получения доступа к внутренним проводам без повреждения их оболочек. Этот тип кабеля используется в основном для передачи сигнала в телекоммуникационных сетях. Витая пара может быть защищённой, незащищённой, экранированной или фольгированной.

Многожильный кабель содержит внутри себя множество изолированных проводников и лучше всего подходит для контроля больших силовых нагрузок. Широко применяется в промышленности, где используется оборудование высокой мощности и энергопотребления.

В коаксиальном кабеле сигналы в двух проводниках не одинаковы. Это называется несимметричной линией, производительность такого изделия более стабильна, чем у витой пары.

Волоконно — оптические изделия включают в себя несколько видов: пластиковое волокно используется в телекоммуникациях для передачи цифрового сигнала на короткие расстояния (сердцевина в таком волокне изготовлена из полиметилметакрилата, а оболочка — из фторполимеров), мультирежимные (многомодовые) волокна используются для передачи данных с помощью полихромного (многочастотного) света, а одномодовое волокно видно только под микроскопом и использует свет только одной частоты (так называемое монохромное излучение).


Наиболее распространенные типы кабелей:

  • антенный кабель. На самом деле называется «экранированный одножильный коаксиальный кабель», в котором одна медная прядь изолируется толстым пластиком и окружена фольгой и сеточным экраном. Он используется для подключения антенны к телевизору и продается обычно в двух размерах — 6 и 12 мм;
  • плоские или круглые гибкие кабели. Самые популярные виды для бытового и промышленного электромонтажа. Они имеют две отдельные медные жилы в изоляции из ПВХ, а иногда ещё и голый медный заземляющий провод между ними. Кабели имеют дополнительную прядь из ПВХ, внедренную в качестве дополнительной защиты от растяжения. Некоторые производители добавляют в кабель наружный экран из фольги, чтобы предотвратить индукцию;
  • гибкий шнур (рипкорд). Многожильный гибкий провод, обычно использующийся для электрических звонков, ламп и электропроводки систем сигнализации. Он не имеет заземления. У некоторых рипкордов снаружи одна нить отличается толщиной или (чаще) другим цветом, чтобы определить, какой провод является «фазой» (положительным), а какой — нейтральным. Однако большинство имеют красно — белую атласную вставку в одной из нитей для этой цели. Одна из разновидностей — простой двухжильный кабель. В основном используется для ламп и других приборов, которые не требуют заземления. Он продается различных размеров, но почти всегда в белом цвете;
  • внутренний гибкий кабель. Трёхжильный кабель с хлопчатобумажным внешним покрытием. Используется в основном для утюгов;
  • бытовой двух- или трёхжильный (с заземлением). Один из самых популярных видов кабелей. Широко используется для удлинителей и подключения питания к приборам. Продается в разных размерах и цветах;
  • бытовой многожильный. Используется для внутренней проводки зданий. Продается различной толщины и цвета. Внутри содержит семь прядей. Провод заземления всегда голый.

Отличие кабеля от провода

Как правило, люди сочетают слова «провод» и «кабель» в качестве синонимов. Но это совершенно не так. Их похожесть ограничивается лишь внешним видом.  Согласно толковому словарю русского языка, провод – металлическая проволока, служащая для передачи электроэнергии.  Кабелем называют электрический провод особого рода, предназначенный для подземных и подводных электропроводок.

На сегодняшний день специалисты для определения кабеля и провода пользуются ГОСТом, принятым в СССР. Они называют кабелем содержание в нём нескольких  или одной изолированных жил. Каждая жила изолируется  в оболочку, которая, в свою очередь, покрывается защитным покровом. Покров может быть в отдельных случаях бронированным.

Изоляция кабеля и провода

Изоляция бывает пластмассовой, резиновой, полиэтиленовой. Изоляция нужна для того, чтобы защищать проводники (жилы) от воздействия влаги, химических веществ, света, механических повреждений. Благодаря своим защитным свойствам кабель можно проложить глубоко под грунтом и под водой. Особенность провода состоит в том, что он состоит из скрученных одной или нескольких проволок, не изолированных друг от друга, или изолированных проводников. Поверх скрученных проводов может быть неметаллическая оболочка, оплётка или обмотка из волокнистого материала или проволоки. Провода не предназначены для монтажа подземной или подводной проводки. Для воздушных линий электрических передач обычно применяют голые провода. Изолированные провода могут быть незащищёнными и защищёнными от воздействия процессов окружающей среды посредством оболочки поверх изоляции. Голые провода – жилы, проводящие ток и не покрытые защитными или изолирующими покрытиями. Изолированные провода  — жилы, проводящие ток, покрытые резиновой или пластмассовой изоляцией. Поверх изоляции у таких проводов находится оплётка  из х/б пряжи или  резиновая, пластмассовая или металлическая лента. Провода бывают защищёнными, т.е. изолированными. Поверх их изоляции накладывается оболочка, необходимая для герметизации и выполнения защитных функций от негативного воздействия  окружающей среды. Также отдельным видом проводов является шнур. Он состоит из нескольких гибких жил, скрученных или уложенных в параллели. Жилы покрываются неметаллической оболочкой или другим защитным покровом в зависимости от условий использования. Провода ШВВП необходимы для подключения электроприборов, электрооборудования к  электрической сети с напряжением не выше 380В. Шнуры ШВО применяются для подключения электрических приборов: утюгов, самоваров, каминов, плит и другого нагревательного оборудования.

Область применения кабелей и проводов

 Для установки силовых и осветительных сетей используют установочные провода. Они необходимы для неподвижной прокладки на открытом воздухе и в помещениях. Установочные провода производятся из медных и алюминиевых токоведущих жил. Они могут быть одножильными или многожильными, с изоляцией из резины или пластмассы. Существуют установочные провода с изоляцией из пластмассы АПВ и ПВ. Они изготавливаются без оболочки, так как пластмассовая изоляция прекрасно выдерживает действие света, влажности и механические   повреждения. Провода с резиновой изоляцией нуждаются в защите от механических повреждений, воздействия света и влажности. Для этого применяют оболочку с фальцованным швом и алюминиевого сплава АМЦ или латуни. Также может быть оболочка из поливинилхлоридного пластиката. Провода изолируются с учётом определённого рабочего напряжения, при котором  использование проводов будет безопасным и длительным. Выбирая марку провода необходимо помнить и учитывать рабочее напряжение, на которое рассчитана изоляция провода. Напряжение должно быть равным или большим номинального стандартного значения. При подключении установочного провода нужно учитывать и то, что провода одного сечения могут выдерживать различные показатели напряжения. Всё зависит от условия монтажа проводки. Используются установочные провода ПВ-1, ПВ-3, ПВ-4 при монтаже электрической проводки для подачи питания на электроприборы, электрооборудование, для стационарной укладки осветительных электрических сетей в цепях переменного и постоянного тока. Установочные провода ПВС предназначается в электрических сетях  с номинальным напряжением для подключения электроприборов, электрооборудования. Установочные провода ПУНП раньше применялись для монтажа стационарных осветительных электрических сетей. Сейчас использование данного провода запрещено. Существует множество видов кабелей. Силовые кабели марок ВВГ и ВВГнг предназначаются для передачи электроэнергии в стационарном оборудовании переменного тока. Их выпускают с изоляцией из поливинилхлоридного пластиката. Количество жил в силовом кабеле составляет от 1 до 5.

Монтаж

При промышленном или бытовом монтаже в помещениях и на открытом воздухе используют силовой кабель NYM. Снаружи кабель покрыт оболочкой из ПВХ-пластиката, который не поддерживает горение. Внутренняя промежуточная оболочка изготавливается из резиновой смеси.
Жилы силового кабеля NYM  отличаются по цвету:
  • двухжильный кабель включает в себя чёрный и синий  цвета
  • трёхжильный – чёрный, синий и жёлто-зелёный
  • четырёхжильный – чёрный, синий, коричневый и жёлто-зелёный
  • пятижильный – чёрный, синий, коричневый, чёрный и жёлто-зелёный.
Кабели и провода применяют в различных областях использования. Выделяют кабели судовые, коаксиальные, радиочастотные, оптические, геофизические и т.д. Провода же предназначены для монтажа воздушных линий электрических передач, подвижного состава и электрических установок.
Есть несколько отличий, по которым можно отличить кабель от провода:
  • кабели всегда выпускаются в оболочке
  • кабели выпускаются с такой изоляционной защитой, что их можно использовать при монтаже подводной и подземной проводки
  • провода используются для установки линий электропередач
  • у кабелей и проводов различные назначения.

Кабель, провод и шнур – важны ли различия? — Simple Cable Company

И есть ли вообще эти различия? Профи дел электрических однозначно скажут, что есть, причём достаточно существенные. А вот большинство обычных «пользователей электроэнергии» либо совершенно отождествляют эти понятия, либо частенько путают их. А почему бы не разобраться раз и навсегда, расставив все точки над «i»? Тем более это совсем не сложно: просто читайте дальше! Отвлечённый пример: каждый из нас точно знает, чем отличаются легковое авто, внедорожник и грузовик. Хотя всех их объединяет гордое имя «автомобиль». Аналогичная ситуация с проводом, шнуром и кабелем! Все они представители одного семейства – семейства кабельных изделий. А различить их не сложнее, чем в нашем примере из колёсного мира.

ПРОВОД

Проводами называют тех представителей семейства, которые состоят из одной или нескольких жил, скрученных вместе. Каждая из жил может быть изолирована или неизолирована. Во втором случае скрученные вместе неизолированные жилы образуют одну многопроволочную жилу. При этом описанная конструкция может быть защищена лёгкой неметаллической оболочкой – как правило, специальной полиэтиленовой. Но помимо полиэтилена может иметься и обмотка или оплётка из волокнистых материалов или из проволоки. Важно и то, что провод может быть совершенно неизолированный – то есть, токопроводящая жила в костюме Адама и Евы (голый провод). Конкретная конструкция зависит от назначения. Вольные ветра –стихия для голых проводов (ПСО, ПС, А, АС и т.д.). Их применяют на воздушных линиях передач; но там же применяют и самонесущие изолированные провода (например, СИП). Провода с изоляцией используют в домашних сетях (ПВ, ПВ-3, АППВ и ППВ). Очень важная деталь: провод не предназначен для прокладки под землёй и в воде (о чём говорится в ГОСТе). Именно потому, хотя покровы и могут варьироваться, жилы защищены достаточно скромно по сравнению с кабелем.

КАБЕЛЬ

А это наиболее «тяжеловесный» представитель рассматриваемого семейства. Точно так, как и у провода, у кабеля имеются жилы. Точно так же – одна или несколько изолированных. Но, в отличие от провода, ГОСТ обязательно «заключает» жилы кабеля в изоляцию и в металлическую или неметаллическую оболочку. Поверх неё предусматривает защитный покров, в который может входить броня (кабель ВБбШв). Такая защита даёт изделию право называться кабелем и награждает его «повышенной проходимостью»: кабель годится для прокладки в достаточно суровых условиях, в частности – под землёй и в воде (о чём явно упоминает всё тот же ГОСТ). На практике поверх жил могут быть ещё слои заполнителей, к примеру, гидрофобных.
Кабели бывают низковольтные и высоковольтные в зависимости от того, на какой вольтаж рассчитана изоляция. В отрасли связи тоже применяются кабели – они специального назначения, рассчитаны на передачу сигнала с высокой частотой. За всеми кабельными изделиями, применяемыми в телекоммуникациях, закрепилось звание кабеля. Кабелем считается как нежная «витая пара», так и солидный коаксиальный антенный фидер – но это лишь в отрасли связи.В электротехнике же кабель имеет множество защитных слоёв и «повышенную проходимость» – это его отличительные особенности.

ШНУР

Шнур – это провод специального назначения. Не кабель, а именно провод – потому на нём не имеется излишне серьёзных защитных покровов, а допустимое напряжение не превышает 660 В. Его миссия — обеспечивать соединение подвижных устройств с сетью. Миссия определяет и характеристики изделия, и его внешний вид: это относительно малая длина и повышенная гибкость жил и изоляции. Однако, конечно, прочность и жил, и изоляции должна быть очень высока. Итак, если в поле зрения провод, который соединяет устройство с сетью, к примеру, через розетку – это шнур (к примеру, ШВВП). Питающие провода бытовой техники называют шнурами. Шнуры могут отличаться друг от друга, как и провода, в зависимости от мощности, которую планируется передавать. Потому шнур телевизора гораздо «нежнее», чем шнур электроплиты, который имеет весьма толстую изоляцию. Однако оба они обладают нужной гибкостью. Получается, что со шнурами мы сталкиваемся ежедневно. А вот провода и кабели можем видеть зачастую лишь на расстоянии.
Учитывая наличие ГОСТа, производители стараются придерживаться классификации при именовании изготавливаемых изделий. Хотя, конечно, бывают изделия, которые в силу их особенностей сложно отнести к одной из категорий. Например, гибкие кабели КГН, КЛГ, КПГСН. Выполяют функции шнуров, однако называются кабелями – к этой категории они причисляются благодаря несвойственной проводам и шнурам резиновой изоляции. Но этот пример скорее исключение, чем правило. И общая тенденция к классификации остаётся незменной.

Вот так и становится более понятно, почему в подземных коммуникациях используют кабель, а к электрическим столбам частного сектора крепятся провода. Провода находятся и в стенах квартир и офисов, формируя проводку. Зато фены, электрочайники или телевизоры кормятся от розетки шнурами. Быть может, зная это наверняка, кто-то сможет заговорить на одном языке с электриками, задать более грамотный вопрос продавцу электротоваров или написать более грамотный запрос в поисковой системе -ведь возможности применять знания практически безграничны

Чем отличается кабель от провода

Многие рядовые потребители, которые не связаны с электричеством, до сих слабо представляют разницу между кабелем и проводом. Для них, и то и другое является одинаковой электропроводкой.

Даже в отдельных статьях эти материалы используются как синонимы. Внешне они очень похожи, но различия есть.

Можно выделить пять из них:

  • число проводников
  • количество слоев изоляции
  • качество изоляции и условия ее применения
  • цифровая и буквенная маркировка
  • срок эксплуатации

Рассмотрим подробнее в чем же они отличаются и в чем схожи?

Обозначение по ГОСТ

Во-первых, определимся с названием.

Согласно ГОСТ 15845-80 вот что подразумевается под данными кабельными изделиями:

Что такое провод? Провод — это проводник (одножильный или многожильный) с изоляцией вокруг жилы в форме трубки. Некоторые провода вовсе не имеют изоляции.

Например голые провода А (алюминиевый), АС (алюминиевый со стальным сердечником), ПС (провод стальной), ПСО (провод стальной одножильный).

Отдельной категорией идет относительно новый вид проводов – СИП (самонесущий изолированный провод).

Очень подробно о его характеристиках, марках и отличиях можно прочитать в статье ниже.

Кабель — это уже несколько изолированных проводников соединенных в одну конструкцию. Кабели имеют двойной слой изоляции.

Изоляция самого проводника, плюс изоляция поверх всех жил. Вторая изоляция может быть из:

  • пластмассы
  • резины или каучука
  • металла
  • СПЭ – сшитого полиэтилена

Самыми современными марками считаются кабели из сшитого полиэтилена.

То есть, грубо говоря получается, что кабель — это несколько проводов объединенных под одной защитной оболочкой. Если на 2-х, 3-х проводниках, даже скрученных вместе, нет еще одной изоляции, то это провод.

А если есть еще одна внешняя изоляция, то можно сразу считать его кабелем? Нет, не всегда. Вот тут то и кроется ошибка многих. Одиночный проводник или “лапшу” может отличить каждый, а при наличии второй оболочки начинаются сомнения.

Например, ПВС, ШВВП или ПУГНП это вовсе не кабель, как считают некоторые, хотя у них и есть внешняя защита.

Вот расшифровки их названий:

  • ПВС – Провод с изоляцией из Винила Соединительный
  • ШВВП – Шнур с изоляцией из Винила с оболочкой из Винила Плоский
  • ПУГНП – Провод Универсального Назначения Гибкий Плоский

Более подробно с характеристиками, маркировкой и требованиями ТУ по кабелям, шнурам и проводам можно ознакомиться из ГОСТ 53768-2010.

Вот сводная сравнительная таблица кабеля ВВГ и провода ПВС. Их недостатки и преимущества.

Разница качества изоляции

Но все таки на первое место при любом сравнении выходит качество изоляции. Она играет важную роль в зависимости от условий монтажа.

Многие кабели можно помещать в агрессивные среды в открытом виде без всяких кабельных каналов или гофрорукавов.

А вот провода, даже не в активной среде, а всего лишь под воздействием воды (дождь), перепадов температур или прямых лучей солнечного света постепенно выйдут из строя. Не говоря уже о других посторонних воздействиях.

Кроме конечно СИП. Но и его в отличие от кабелей, нельзя прокладывать под землей, даже в трубе или гофре.

Отсюда и будет разница в цене, хотя казалось бы по конструкции оба вида и похожи (с двойной изоляцией). Поэтому провода применяются в зданиях, ЗРУ (закрытые распредустройства), а не на улице.

Иногда, для прокладки кабелей в земле и обеспечения дополнительной защиты, используют бронированные марки. Помимо всех слоев изоляции,  у них поверх жил накладывается слой алюминиевой или свинцовой оболочки.

Многожильные или одножильные — что лучше

Провода бывают:

  • многожильными-гибкими (один провод состоит из десятков тоненьких жил)

К примеру, провод ПВ-3.

Его часто используют при сборке вводных и распределительных электрощитков.

Только имейте в виду, что без гильзования подключать его нельзя. Даже в тех автоматах с полукруглой формой контактной площадки, где казалось бы, жилы должны идеально занять все пространство, все только будет хуже.

Жилы перегнутся, деформируются, часть из них попросту не будет участвовать в передаче тока.

При больших нагрузках все оплавится и сгорит. В этом и заключается одна из проблем подключения СИП к автомату. Жила то там вовсе не монолит, да еще и алюминий!

  • моножильными-жесткими (провод монолитный)

Например ПВ-1. Если в начале названия стоит буква ”А” (АПВ), это означает материал изготовления – алюминий. Если ее нет, то провод медный.

Алюминиевые провода не относятся к гибким. Они способны выдержать максимум до 10 перегибов, после чего отламываются. Медные же можно изгибать до полусотни раз.

Многожильные используются в местах, где требуется множество изгибов, либо где провод необходимо протягивать через узкие отверстия.

Одножильные, благодаря своей конструкции, имеют меньшее сопротивление. Их выгодно монтировать там, где нужно увеличить производительность на высоких частотах.

Со временем, сопротивление многожильных может поменяться в сторону увеличения и ухудшиться.

Почему это происходит?

Дело в том, что поверхность каждой тоненькой проволочки подвержена окислению. Вследствие чего, ухудшается контакт между ними. И сечение перестает быть однородным, изменяя сопротивление.

У моножилы подобного эффекта не будет. Там окислы могут размножиться только по поверхности, но внутрь цельного металла естественно не проникнут.

Еще некоторые электрики моножилу считают более стойкой с коротким замыканиям. У гибкого провода, вследствие того, что его медные жилки не слишком плотно прилегают друг к другу, в первые мгновения КЗ, динамический ударный ток не сразу охватывает все сечение жилы, а воздействует больше на проволоки у поверхности.

В результате они, оказавшись под большей нагрузкой чем их «внутренние собратья», оплавятся в первую очередь. А вот для моножилы это не страшно — она цельная. Правда теория эта довольно спорная.

Кабеля также бывают одножильными и многожильными. При этом жила в этом кабеле может быть однопроволочной или многопроволочной.

К примеру, если у вас есть кабель КГ 3*50, то про него правильнее будет говорить — медный трехжильный кабель с многопроволочными жилами. А не, трехфазный кабель с гибкими жилами. В первом определении информации больше и она точнее.

Одножильные кабеля называют жесткими, а многожильные гибкими. По гибкости кабель подразделяется на шесть классов.

Первый класс — это одножильный кабель. Шестой класс — кабель с самой лучшей гибкостью. Но он и стоит на порядок дороже.

Чем тоньше каждая жилка, тем гибче кабель. Все жилы определенного сечения рассчитаны на свой номинальный ток. Если он превышает это значение, то изоляция нагревается и начинает плавиться.

Жесткий кабель обычно укладывают в землю, заделывают под штукатурку. Гибким, подключают переносные электроприборы. Его же используют в изготовлении переносок и удлинителей.

Преимущества жесткого кабеля при подключении приборов в том, что его концы нет необходимости пропаивать или прессовать специальными наконечниками.

Для подключения же гибкого кабеля придется закупать много разной дополнительной расходки и инструментов.

Зачастую гибким кабелем подключают светильники и настольные лампы. Так как эти приборы подвергаются частой ревизии, замене лампочек и т.п.

Что лучше, моножила или многожила? Если подходить к вопросу относительно эксплуатации, то разницы никакой. Главное отличие в монтаже.

Не хотите закупать наконечники и готовы подольше повозиться с протяжкой и укладкой – ваш выбор жесткий одножильный.

В противном случае выбирайте многожильный.

Однако, если речь идет не о капитальном ремонте, а например наращивании старой алюминиевой проводки при подключении дополнительной розетки, то здесь нужно остановиться только на гибком варианте.

Почему так, а не иначе, читайте в отдельной статье:

Таблицы номинальных токов

Если вам нужно узнать сколько нагрузки можно пропустить через жилы разного сечения, в зависимости от условий прокладки, напряжения и материала жил, воспользуйтесь таблицами номинальных токов для кабелей и проводов:

КЛ (Cu) резиновая и ПВХ изоляцияКЛ (Al) резиновая и ПВХ изоляцияКЛ гибкие с резиновой и ПВХ изоляциейКЛ (Cu) с бумажной изоляцией в землеКЛ (Cu) с бумажной изоляцией в воздухеКЛ (Al) с бумажной изоляцией в землеКЛ (Al) с бумажной изоляцией в воздухе

Средний срок службы кабеля с двойной изоляцией — 30лет. Провода с одинарной — менее 15 лет.

Расшифровка названий и сокращений

Вот сборные данные с расшифровкой всех названий основных марок кабелей применяемых при монтаже проводок и строительстве электросетей:

Провода и шнурыКонтрольные кабелиС бумажной изоляциейС резиновой и ПВХ изоляциейИз сшитого полиэтиленаЗарубежные маркиМонтажные провода

Исходя из вышеизложенного, нельзя делать однозначного вывода что лучше, кабель или провод. У каждого из них своя область применения.

Главное правильно определиться и четко понимать, когда можно применять один вид изделий, а когда другой. Каждый случай имеет разные оптимальные условия эксплуатации и монтажа.

Но монтаж домашней электропроводки согласно ПУЭ, нужно делать только кабелями (за исключением сборки щитка).

Статьи по теме

Чем отличается кабель от провода

Как выбрать провод?

Один из первых моментов, с которых стоит начать ремонт поводки это выбор провода. Точней стоит определиться, что следует использовать кабель или провод. На самом деле разница между ними с точки зрения характеристик едва заметна. Часто все зависит от того как сам производитель позиционирует свое изделие.

Кабель, шнур и провод понятия, которые часто путают между собой. Согласно учебных пособий, кабель это несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ВВГ (медный кабель в ПВХ оболочке и с ПВХ изоляцией), который может иметь от одной до четырех жил. В разных кабелях жилы имеют разное сечение.

Провод тоже может иметь несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ППВ (медный Провод Плоский с изоляцией из ПВХ) или ПУНП – двух и трех жильный с сечением 0,75 – 4 мм².

Шнур имеет примерно такое же устройство, только токоведущие жилы гибкие т.к. состоят из пучка тонких проволочек, и покрытые более гибкой изоляцией и защитной оболочкой. Например: ПВС (медный Провод со Скрученными жилами в ПВХ оплетке) с сечением от 0,5 до 2,5мм².

Кроме этого, следует помнить, что для проводки в квартире лучше использовать медный кабель. Это повысит надежность проводки, а следственно уменьшит вероятность возникновения пожара. Именно поэтому такие электропровода для деревянного дома — это лучшее решение. Всем известно, дерево само по себе больше подвержено горению. А значит, риск пожара выше если сравнивать с квартирой или каменным домом.

При выборе следует также учитывать материал, из которого сделан провод. Если из алюминия, то он наделен меньшей проводимостью электричества и достаточно быстро начинает ломаться в местах перегибов. Кроме этого провод окисляется, и данный оксид отличается повышенным сопротивлением. Это означает, что качество проводимости тока будет только ухудшаться. Главное достоинство таких проводов их сравнительно небольшая стоимость.

Медные провода обладают значительно лучшими качествами, например:

  • Они не так сильно подвержены окислению.
  • Лучше проводят ток.
  • Более адоптированы под внешнюю среду.
  • Не так подвержены поломкам в местах сгибов.

При этом стоимость проводов немного выше в сравнении с алюминиевыми. Но такая затрата окупает себя. Из-за качеств медных проводов менять проводку придется значительно реже.

Электрический кабель в квартире должен быто достаточно гибким. Обычно городская проводка отличается большим количеством соединений и изгибов. Если говорит о кабелях, используемых за пределами жилой квартиры, то от них уже не потребуется такой гибкости.

Марка и требования к проводникам

Жила заземляющего провода или кабеля может быть и одножильной и многожильной – это зависит только от того, где он будет применяться. Например, для заземления дверцы в электрощите нужно обеспечить её подвижность. Жесткая жила от постоянных открываний дверцы и её изгибаний при этом переломится. Поэтому у жилы должен быть соответствующий класс гибкости, не препятствующий открытию, например 3 и выше.

В то же время для подключения, например, корпуса электродвигателя насосной станции к ГЗШ не нужно обеспечивать подвижность, поскольку этот тип электрообрудования относится к стационарно монтируемому. Поэтому можно использовать жесткие жилы.

Жила заземления может быть:

  • изолированной;
  • неизолированной;
  • находится в составе кабеля;
  • быть отдельным одножильным проводом;
  • алюминиевой;
  • медной.

Отсюда следует вопрос: так какой провод использовать для подключения земли?

В магазинах продаётся кабельная продукция с разным количеством жил: 2, 3, 4, 5. Это нужно для сборки определенных схем включения устройств и подключения электрооборудования к сетям с разным количеством фаз.

Для подключения заземления в розетках и другом электрооборудовании однофазной сети удобно использовать трёхжильные кабели, например ВВГ 3х2,5. А для подключения трёхфазного оборудования к сети и заземления предназначены четырёхжильные кабели, например АВВГ 4х32. При этом в толстых кабелях заземляющий проводник обычно имеет сечение меньшее, чем у фазных жил. Приведем примеры.

Кабели:

  • ВВГ – подходит для внутреннего применения. Для прокладки на улице его нужно помещать в гофре или трубах. Производится с различным количеством жил, есть более подробный обзор этого кабеля на сайте. Для использования в жарких помещениях лучше использовать ВВГнг-ls. Этот кабель жесткий и лучше подходит для стационарного монтажа.
  • NYM – зарубежная марка по характеристикам похожа на ВВГ. Жесткий.
  • ВБбШв – подходит для наружного применения и закапывания в траншею, часто используется для подключения частного дома к сети. Жесткий.

Провода:

  • ПВС – неплохо подходит для подключения электроинструмента и удлинителей, потому что состоит из многопроволочных гибких жил. Производится в двух и в трёхжильном варианте.
  • ШВВП – аналогично предыдущему, только он не круглый, а плоский.
  • ESUY – одножильный мягкий медный провод.

Для подключения провода заземления к сантехнике и прочему в ванне можно использовать одножильные провода с маркировкой ПВ. Цифра после этих букв говорит о классе гибкости, где ПВ-1 жесткая жила, а ПВ-4 или ПВ-6 многопроволочная гибкая жила.

В чем разница

Для тех, кто не работает с электрикой или электроникой, терминология и разница между понятиями не принципиальна и понятна мало. Тем не менее, отличия токопроводящих элементов достаточно большие. Эти проводники используют по-разному, к примеру – провода обеспечивают передачу электроэнергии из одной точки в другую, а кабеля применяют не только для электричества, но и для других типов сигналов.

Провод

Обычно это металлическая, не имеющая изоляции, жила. Но, кроме оголенных разновидностей, есть и изолированные, когда поверх жилы присутствует определенная оболочка из материала-диэлектрика. Жилу делают из токопроводящих металлов. Конкретный вид металла, из которого она изготовлена, зависит от ее назначения. Жилы обычно делают из таких металлов:

  • нихром;
  • медь;
  • алюминий;
  • сталь.

Тем не менее, такие проводники бывают не только одно-, но и многожильными – несколько жил малого сечения присутствуют в скрутке. Их обычно используют для ЛЭП (линии электропередач), они соединяют опоры между собой и сделаны из алюминия. Провода с единственной или несколькими скрученными жилами могут быть изолированными – в резиновой или ПВХ оплетке. То есть, все провода делят на 2 категории – изолированные и оголенные. Первую категорию используют для следующего:

  1. Электрического подсоединения отдельных элементов цепей или плат в электронных устройствах.
  2. Обеспечения внутренней проводки и создания электросетей внутри зданий любого назначения.
  3. Для подсоединения элементов, плат или запитки деталей внутри электроприборов.

Оголенный вариант без изоляции не используют для прокладки внутри зданий, подсоединения элементов электроцепи внутри электронных устройств или быттехники. Такой вид подходит только для обеспечения воздушной линии. Но, ни одну разновидность – изолированную или оголенную, нельзя использовать для обеспечения соединения между элементами под землей или под водой, так как они достаточно слабые и на такую механическую нагрузку не рассчитаны.

Кабель

Такой элемент называть проводом неправильно. Его используют для прокладки линий под водой или землей, у него мощная оболочка, защищающая его внутренние жилы от повреждений. Это проводниковый элемент, у которого многослойная сложная структура внешнего экранирования и изоляции с одной и свыше токопроводящей жилой. Кроме изоляции каждой жилы, у кабеля присутствует общая защитная оболочка, которая часто герметична. Она защищает от сторонних воздействий изолированные жилы. Есть 4 основных вида:

  1. Бронированный – используют для силовых линий, прокладывают под водой, по воздуху или под водой. В быту применяют редко.
  2. Коаксиальный – используют для передачи сигнала от антенны или станции кабельного ТВ к приемнику телевизора, также применяют в видеонаблюдении.
  3. Витая пара – используют для передачи сигналов, подсоединения электронной аппаратуры систем связи, видеонаблюдения, сигнализации.
  4. Оптиковолоконный – проводник с функциями, как и у витой пары, но с большей пропускной способностью.

Шнур

Шнур – один из видов проводов спецназначения. У этого проводника нет серьезной защитной оболочки, а максимальная токопроводность не превышает 660 В. Главное назначение такого соединительного элемента – обеспечение связи портативных устройств с электросетью. У такого соединительного компонента относительно небольшая длина, а также увеличенная гибкость. То есть шнур – это питающий провод, который подсоединен к электроприбору и обеспечивает его запитку от сети. В зависимости от мощности прибора, к которому подсоединен шнур, у него изоляция может быть толще или тоньше, но гибкость при этом все равно повышена.

Разница в понятиях шнуров, кабелей, проводов значительна. Они отличаются строением, а также назначением, их используют в разных условиях. Эти 3 разновидности соединительных проводников не могут заменить друг друга. Провода используют для ЛЭП, передачи электричества. Кабели применяют не только для транспортировки электроэнергии, но также для передачи видео- и звуковых сигналов. А шнур – это тоже провод, но у него есть четко определенное назначение – соединение разных портативных устройств с электросетью.

Критерии выбора

Есть ряд характеристик, на которые стоит обратить внимание для правильного подбора проводки. Приведенные требования относятся к электросети 220 В или 380 В

Нагревательные, компьютерные и другие проводники выбираются с учетом других рекомендаций. Проводка для квартиры определяется по свойствам проводников.

Конструкция жилы

Обязательные характеристики:

  • Материал жилы. В домашней электропроводке используются медные и алюминиевые проводники. Медь является более качественным, долгосрочным и надежным материалом, поэтому по рекомендациям ПУЭ именно ее нужно использовать для создания открытой и скрытой проводки.
  • Конструкция жилы. Бывают одножильные и многожильные проводники. Многожильные отличаются повышенной гибкостью.

  • Площадь поперечного сечения. Показывает, какую нагрузку способен выдержать проводник. Для домашней сети используется медный кабель 2,5 кв.мм. и 1,5 кв.мм. для освещения.

  • Толщина изоляции. Этот показатель регулируется ГОСТ. Провод должен быть надежно защищен от внешнего агрессивного воздействия. Для бытовых кабелей рекомендуется толщина 0,6 мм (не меньше 0,44 мм.).
  • Толщина оболочки. Защищает и фиксирует жилы. Для многожильных кабелей этот показатель составляет 1,8 мм, для одножильных – 1,4 мм.
  • Маркировка проводника. Набор букв и цифр показывает характеристики изделия – материал изготовления жил, изоляции, завод-производитель, год выпуска, число жил, сечение.
  • Расцветка жил. Бывает сплошная цветная или полосами. По оттенкам можно понять, за что отвечает та или иная жила (фаза, ноль, земля).
  • Упаковка. По стандартам используется бухта или барабан. Бухты – для продаж в сетевых магазинах, барабаны – для оптового сбыта. Обязательно крепится бирка с описанием, в которой указываются марка, ГОСТ, дата выпуска, длина и количество отрезков, вес, номер барабана, знаки соответствия.
  • Наличие необходимых лицензий и сертификатов. Должно быть два документа – сертификат соответствия и пожарной безопасности.
  • Общее состояние продукции. Внешне кабель не должен быть поврежден, иначе он становится непригодным для использования.

Изучение этих параметров поможет при покупке лучшего кабеля для электропроводки.

Какой кабель НЕ РЕКОМЕНДУЕТСЯ применять

Кроме кабелей, предназначенных для монтажа электропроводки, есть кабельные изделия, не предназначенные для этих целей. Несмотря на это, недобросовестные электромонтёры используют такие виды кабельной продукции для монтажа электропроводки из-за низкой цены и удобства в работе.

Провод ПВС

По утверждению производителей этот провод предназначен для подключения подвижных электроприборов, изготовления переносок и для других подобных целей.

У этого вида кабельной продукции отсутствует сертификат на распределение электроэнергии и использование в качестве кабеля для скрытой электропроводки. Срок эксплуатации этого изделия всего 10 лет. Этого вполне достаточно для переноски или подключения подвижного механизма, но очень мало для электропроводки, спрятанной в слое штукатурки.

Это связано со свойствами изоляции — она рассчитана на постоянные изгибы, поэтому мягче и менее прочная , чем у кабелей ВВГ и NYM. Естественно, заштукаренный кабель, находящийся без движения прослужит дольше 10 лет, но никто не может сказать насколько.

Однако этот кабель широко используется для прокладки электропроводки непрофессионалами, а также халтурщиками и заводскими электромонтёрами, имеющими смутное представление о ГОСТах и сертификатах. Это связано с его гибкостью, удобством в работе и низкой ценой.

Важно! Этот провод нельзя подключать к современным розеткам и выключателям без использования наконечников НШВИ. В этих приборах провод прижимается болтом, который «расплющивает» провод и обрывает жилы, поэтому использование наконечников является обязательным.

Провод ШВВП

Провод ШВВП (точнее не провод, а шнур) подходит для электропроводки ещё меньше, чем ПВС. При аналогичной изоляции токопроводящих жил общая оболочка намного тоньше. Этот кабель предназначен для подключения светильников и изготавливается очень низкого качества почти всеми производителями. Очень часто этот провод имеет неправильную маркировку, завышающую фактическое сечение — 2,5мм² вместо 1,5мм² или 1,5мм² вместо 0,75мм². Использование такого провода может привести к перегреву, короткому замыканию и даже к пожару.

Задекларированный срок службы аналогичен проводу ПВС, но более тонкая изоляция понижает реальную продолжительность эксплуатации.

Провод ПУНП

Применять этот провод категорически запрещено. Из-за его низкого качества на территории России было много случаев загорания электропроводки и пожаров. В настоящее время отменёны техусловия ТУ 16.К13-020-93 и выпуск этого провода прекращён.

В отличие от ГОСТ 22483-77, техусловия по которым выпускался провод позволяли занижать сечение токоведущей жилы на 30%. Это значит, что приобретая кабель сечением 2,5мм², его реальное сечение может оказаться 1,75мм². Естественно, что такой проводник при работе будет перегреваться.

Кроме того, по ТУ 16.К13-020-93 изделие производилось с изоляцией всего 0,3мм, в отличие от ГОСТ 23286-78, предусматривающего этот параметр не менее 0,4-0-5мм.

Эти факторы делают опасным применение ПУНП для прокладки электропроводки. Единственное безопасное использование этого провода — подключение патронов в люстрах, бра и других комнатных светильниках.

Информация! В связи с запретом на выпуск кабеля ПУНП некоторые производители начали его выпуск под новыми названиями — ПУНПбм, ПУГНП, ПБПП и другие, что не делает его применение более безопасным.

Заключение

И всё-таки, какой кабель использовать для проводки в квартире? Подводя итог статьи, можно сказать, что лучший выбор одножильного кабеля это ВВГнг-ls или NYMнг-ls оригинального производителя, а многожильного — КГВВнг-ls.

Если эти виды кабельной продукции отсутствуют в продаже или их установка невозможна по финансовым соображениям, то допускается использовать ВВГнг и NYM отечественного производителя, но концы последнего следует герметизировать термоусадочной трубкой.

Применять кабель ПВС не рекомендуется, а ПУНП, его клоны и ШВВП — категорически запрещено.

Похожие материалы на сайте:

  • Описание и характеристики кабеля NYM
  • Какой кабель лучше ВВГнг или NYM
  • 5 способов закрепить кабель в стене

Изоляция жил и оболочка кабеля

Изолирование токопроводящих жил оберегает кабель от внешних негативных факторов, предотвращает влияние разнонаправленных фаз относительно друг друга. Помимо отдельного покрытия каждой жилы, их заключают ещё в общую оболочку.

Изоляция проводов в кабеле обычно делается из винила, сшитого полиэтилена или ПВХ. Верхнее покрытие делают из резины, ПВХ и сшитого полиэтилена.

Обратите внимание! Превосходные эксплуатационные качества оболочек, такие как устойчивость к прямому солнечному ультрафиолету, плесени, грибковым образованиям, горению, обеспечивают сохранение работоспособности коммуникаций в течение многих лет службы

Виды кабелей

Выбор КБ во многом зависит от мощности потребляемой электроэнергии. Для электрических сетей различного назначения электротехническая промышленность выпускает следующие виды КБ:

  1. Силовые кабели;
  2. Кабели для передачи информации;
  3. Специализированные кабели.

Силовые кабели

К коммуникациям питающими различное электрооборудование, приборы освещения, как внутри зданий, так и снаружи относятся силовые кабели. Ими прокладывают магистральные линии электропередач под землёй и водой. Самые распространённые отечественные марки этой кабельной продукции – это ВВГ, АВВГ, КГ и ВББШ.

ВВГ

Аббревиатура означает, что кабель представляет собой изолированные винилом гибкие медные жилы, заключенные в общую ПВХ оболочку. Существует несколько модификаций ВВГ – это кабели для передачи электроэнергии напряжением до 1000 вольт. Они бывают с монолитными проводниками и многопроволочными жилами сечением от 1,5 до 240 мм2.

Плоские КБ характеризуются параллельным расположением жил в одной горизонтали. У некоторых кабелей пространство между внутренними и внешними оболочками заполнено резиновой стружкой.

Кабель ВВГ

АВВГ

По своему строению отличаются материалом жил, которые изготавливают из алюминия. Это продукция состоит из монолитных алюминиевых проводников сечением от 2,5 до 50 мм2.

КБ АВВГ

КГ

Кабели гибкие могут содержать в себе от одной до шести многопроволочных жил. КБ рассчитаны на напряжение переменного тока до 660 вольт. Внутренняя и внешняя изоляция выполнена из резины. Температурный диапазон эксплуатации находится в пределах от -600С до +500С.

ВББШ

КБ этой марки содержит от одной до нескольких многопроволочных жил сечением от 1,5 до 240 мм2. Основным отличием от остальной кабельной продукции является наличие под внешней оболочкой брони из металлических лент, намотанных внахлёст.

Кабели для передачи информации

К такой продукции относят коаксиальные антенные кабели, компьютерные витые пары и телефонные провода:

  • КБ для антенн состоят из монолитного провода или многопроволочной жилы толщиной около 1 мм. Внутренняя изоляция жилы из плотного полиэтилена, в свою очередь, заключена в металлическую оплётку экрана. Внешнее покрытие представляет собой полимерный кембрик.
  • Компьютерная витая пара, в отличие от всех кабелей с симметричными параллельными проводниками, представляет собой четыре пары изолированных проводов, перевитых между собой попарно.
  • Телефонные кабели постепенно уходят в прошлое, уступая место сетям мобильной связи. До сих пор ими оснащают соединения телефонных подстанций или внутридомовые звуковые коммуникации.

Специализированные кабели

Кабельная продукция такого типа применяется в качестве нагревательных элементов, проводки в помещениях и камерах с высокой температурой для осуществления особых технологических процессов. Специальные кабели применяются для питания насосов в артезианских скважинах.

Дополнительная информация. Существуют, так называемые, светодиодные кабели. В прозрачные полимерные трубки помещены светодиоды, которые излучают свет различной интенсивности и разного цвета. Такую продукцию следует отнести, скорее всего, к приборам освещения.

Отличия ФТП кабеля от ЮТП

Метод скручивания проводов для подавления помех использовался ещё во времена телеграфных линий. Данная технология даёт ощутимую добротность сигнала, вплоть до некоторых частот при определённых дистанциях линий. Однако в современных сетях этих показателей недостаточно, и обычные кабели утп принимают на себя слишком много наведённых помех, особенно вблизи силовых проводников и прочих мощных источников радиопомех. Спастись от этого воздействия помогает кабель FTP.

Важно! Попадание помех на кабель, передающий аналоговый сигнал, на первый взгляд может быть незаметным. Однако в измерительных цепях сторонние наводки приводят к погрешностям

Поэтому лучше использовать экран для дополнительной защиты от помех.

Между кабелями utp ftp разница заключается в строении. Сама аббревиатура FTP расшифровывается как «Foiled Twisted Pair», что означает «фольгированная витая пара». Данный вид кабеля является усовершенствованным UTP и позволяет передавать данные на более высоких частотах и на дальние расстояния. В роли защиты от помех выступает металлическая фольга. Экран располагается под наружной оболочкой кабеля и имеет толщину менее 0,1 мм. Наличие металла в проводнике никак не сказывается на его гибкости и прочих монтажных свойствах. Однако существенно увеличивается помехоустойчивость линии. При этом фольгу необходимо заземлять, чтобы с неё могли стекать наведённые потенциалы и помехи.

Строение FTP

Также выделяют S/FTP кабеля. В них, помимо общего наружного металлического экрана, предусмотрена фольга на каждой отдельной витой паре. Такое усиление также заметно сказывается на пропускной способности линии, ведь в этом случае помехам придётся преодолеть ещё один дополнительный слой экранирования. Существует и вариант, в котором фольга имеется только на скрученных проводниках, а общий экран отсутствует. В этом случае кабель будет называться U/STP.

Кабель U-STP

Наличие экранирующей фольги работает и в обратную сторону. Она помогает снизить помехи, испускаемые самой витой парой ftp во внешнюю среду. Тем самым уменьшается общий электромагнитный фон, и создаётся возможность работы вблизи линии более чувствительного к помехам оборудования.

Таким образом, экран не только защищает сам кабель, но и находящееся рядом с ним оборудование. Дополнительно фольга выполняет функцию механической защиты, ведь, в отличие от поливинилхлорида, она не трескается от перепада температур и солнечных лучей. Такое свойство крайне необходимо при уличной прокладке.

Без UTP линий невозможен век цифровых технологий. Благодаря данным кабелям, люди способны непрерывно обмениваться информацией. При этом передача данных происходит на немыслимых 10 лет назад скоростях, а о существовании помех практически можно забыть.

Главные отличия

Провод — многожильный или одножильный проводник в трубчатой изоляции или без изоляции. Это просто отрезок меди или алюминия, который может иметь защиту от внешних влияний.

Одножильный и многожильный провода

Кабель — система изолированных проводников, которые объединены одной оболочкой. То есть главное, чем отличается провод от кабеля — изоляция, защита от внешних влияний. По сути, вся кабельная продукция — это провода в оболочке, скрученные вместе и защищенные несколькими слоями разных материалов.

Кабель

Отличия между изделиями описаны в таблице ниже.

Когда отличие кабеля от провода очевидно, возникает проблема подбора продукции. И те и другие изделия классифицируются по разным признакам. Их стоит подбирать, исходя из ситуации, места использования. Чем выше характеристики продукции, тем дороже она стоит. Покупка просто самого дорогого изделия — напрасная трата денег, ведь не всегда его возможности будут использоваться полностью. Иногда использование отдельных видов продукции запрещено. Например, бронированные кабели имеют низкую прочность на растяжение, поэтому не применяются в воздушных линиях электропередачи.Типы изделий

Классификация проводов

Важно знать об отличии проводов разного типа между собой. Это поможет правильно выбрать изделия, необходимые для ремонта электроники, бытовой техники

Классификация изделий проводится по количеству жил:

  • Монолитные провода. Имеют только одну, целую жилу. Подобная продукция при прочих равных условиях имеет меньшее сопротивление. Поэтому при передаче информации создается меньше помех. Одножильные провода используют, когда нужно снизить количество шумов при высоких частотах. Недостаток — в низкой прочности на изгиб. Такие изделия не стоит много раз перегибать.
  • Многожильные — состоят из тонких проволок, перекрученных между собой. Благодаря этому повышается механическая прочность изделий. Если они переламываются, то не полностью — обрывается только несколько жилок, что незначительно влияет на характеристики.

Классификация кабельных изделий

Важная характеристика кабеля — тип его изоляции. Она описывается в маркировке продукции. Существует несколько видов оболочек:

  • Защищающая от механических повреждений — броня. Её делают из стальных лент или алюминиевой проволоки. Броня может быть намотана одним или несколькими слоями.
  • Изолирующая — защищает от проникновения влаги, пыли. Создается из полимеров или эластомеров. Может обладать дополнительными свойствами: масло-, бензостойкостью, негорючестью, устойчивостью к химическим веществам.
  • Защищающая от электромагнитных помех, паразитных токов — экранировка. Создается в виде алюминиевого покрытия, сетчатой оплетки или комбинации этих материалов. Для повышения прочности на растяжение фольгу могут наматывать не сплошным слоем, а спиралью. Сетка дополнительно повышает механическую прочность изделия.

При прочих равных условиях чем больше оболочек в продукции, тем она дороже стоит, больше весит и дольше служит. Кабель в двойной внешней изоляции можно использовать на протяжении минимум 30 лет, в одинарной — 15 лет. Поэтому, чтобы оптимизировать финансовые и трудовые затраты, для каждой конкретной цели подбирают подходящие варианты.

При выборе важно помнить следующее:

  • В помещениях с повышенной температурой воздуха, например в саунах и банях, применяют специальные изделия в термостойкой оболочке.
  • Термостойкость и негорючесть — разные показатели. Поэтому продукция, в маркировке которой есть буквосочетание «нг» не обязательно подойдет для помещений с экстремальными температурами.
  • Маркировка Е120, Е30 и пр. означает, что кабель способен передавать электричество даже если на него воздействует огонь. Цифра обозначения означает количество минут, которые способно функционировать изделие. Такую продукцию применяют в системах безопасности.
  • Для прокладки в грунте нужен кабель с полиэтиленовой оболочкой — материал хорошо сопротивляется разложению, в чем заключается его отличие от ПВХ.
  • Кабель с полиэтиленовой оболочкой допустимо прокладывать как открытым способом, так и в грунте.

Создание сметы для работ по прокладке кабелей — задача профессионалов. Нужно оценить много факторов перед тем, как подобрать подходящий по характеристикам провод. Неправильный выбор как минимум приведет к быстрому выходу из строя всей проводки.

Область применения и назначение

Кабель ВВГ применяется для организации бытовой электропроводки, подачи напряжения на объекты электропотребления. Существует два вида кабелей такого типа: напряжением до 660 В и 1 кВ. Простота конструкции и относительная дешевизна позволяют его применение почти во всех случаях бытового использования. Оптимально выгодно использование в жилых помещениях и объектах хозяйственного назначения.

Интересно. Провод ВВГ незначительно дороже аналогов с алюминиевыми жилами, но по качеству и безопасности сильно опережает. Поэтому использование описываемого кабеля значительно увеличит качество и долговечность электропроводки.

Стандартные сечения кабеля и провода. Блог компании РусЭлектроКабель

Главные параметры кабеля, которые нужно учитывать при разработке проектов электроснабжения, материал и сечение жил. Производители выпускают широкий ассортимент продукции разных характеристик. Рассказываем о существующих видах кабеля и местах их применения.

Медный и алюминиевый кабели имеют одинаковые стандартные сечения: 0,5; 0,75 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000; 1200; 1600 кв. мм. Однако, минимальная площадь сечения жилы алюминиевого кабеля 2,5 кв.мм и 0,5 кв.мм медного кабеля. Максимальное значение для обоих проводников – 1600 кв.мм. Алюминий – материал относительно низкой прочности, кабель толщиной менее 2,5 кв. мм легко ломается после двух, трех изгибов, а также «плывет» в местах объединения.




Выбор кабеля для подключения бытовых приборов

Для подключения бытовых устройств освещения подходит медный провод размером от 1 до 1,5 кв. мм. Его можно заменить алюминиевой продукцией минимальных параметров. Для установки розеток необходимо использовать изделия площадью не менее 2,5 кв. мм независимо от материала.

Если требуется подключить мощные устройства, создающие относительно большую нагрузку на сеть, лучше применять медный кабель размером от 4 до 10 кв. мм в зависимости от характеристик прибора. Чтобы снизить нагрузку с общей электропроводки, для питания мощной бытовой техники прокладывают выделенную линию. Такие кабели также используют для подвода напряжения к распредкоробкам, питающим несколько бытовых розеток.

Проводники площадью более 10 кв. мм применяют только для подвода напряжения к электрическим щиткам. Неэкранированный кабель сечением от 0,5 до 2,5 кв. мм применяют для подвода напряжения к бытовой технике.

Выбор сечения кабеля для электроснабжения производственных помещений

Для питания автоматических устройств, схем управления, аппаратов защиты, которые используются для безопасной и эффективной эксплуатации промышленного оборудования применяют провода площадью от 1 до 6 кв. мм.

Кабель силовой до 120 кв. мм востребован для электроснабжения производственного оборудования высокой мощности. Провода площадью 2,5 – 50 кв. мм применяют в схемах напряжением до 1 тыс. Вольт. Для прокладки высоковольтных сетей требуется кабель размером от 35 до 1600 кв. мм.


Кабельные материалы | Типы металлов, используемых в кабелях и проводах

Металлы

Иногда мы забываем, что многие кабели не предназначены для передачи электроэнергии или сигналов, например, кабели, поддерживающие мосты, приводящие в действие элероны и буксируемые автомобили. Механические провода и кабели — это большая (но другая) отрасль.

Однако между механическими и электрическими проводами и кабелями есть сходство — по крайней мере, с точки зрения средств их изготовления.

По мере изготовления жилы проволока протягивается через фильеры все меньшего размера.Это верно для всех проводов. Алмазные матрицы используются из-за их чрезвычайной твердости и того факта, что они сохраняют свой точный размер в течение длительного времени. Фактически, система калибровки American Wire Gauge (AWG) предлагает эту процедуру рисования. Например, провод размером 22 AWG, менее 20 AWG, теоретически протягивается через 22 матрицы все меньшего размера. Проволока большего размера протягивается через меньшее количество матриц; отсюда и «калибр» с меньшим числом. См. Таблица 1 .

Медь считается стандартом для электрических проводников, уступая только серебру по проводимости, но гораздо более многочисленна и поэтому экономична.

Поскольку пайка меди может быть затруднена без использования флюса (который может оставлять коррозионные остатки), ее обычно покрывают лужением или гальваническим покрытием, если она предназначена для пайки. (Это не исключает использования флюса, но покрытие облегчает пайку и обеспечивает некоторую защиту от коррозии в целом.)

Медь без покрытия идеально подходит для концевых муфт под давлением (опрессовка и т. Д.), Которые предотвращают окисление поверхности.

Меньший вес

Aluminium позволяет предположить, что он предпочтителен для авиастроительной промышленности с ограниченным весом.Его вес составляет примерно 1/3 веса меди, и даже с его более низкой проводимостью он работает лучше, чем медь на фунт веса почти в 2: 1.

Так почему же алюминий не предпочтителен? Начнем с того, что физические характеристики проволоки — это только часть истории. Много лет назад, когда медь была в дефиците, для жилой проводки часто выбирали алюминий. В то время не было полностью оценено серьезное влияние гальванической реакции между алюминием и латунными или медными фитингами или клеммами в присутствии влаги.Это приведет к коррозии, которая вызовет отказ в соединении либо в виде разрыва цепи, либо, что еще хуже, высокого сопротивления, что приведет к многочисленным пожарам. Алюминий оказался гальванически слишком агрессивным для прямого контакта с медью или латунью. [ В таблице 2 перечислены металлы в соответствии с их гальваническим рангом.]

Та же проблема существует и в других схемах. Если бы все выводы были заменены на алюминиевые, гальваническую проблему можно было бы решить, но это применимо ко всем штырям, клеммам, контактам и проводящему оборудованию, и существует множество существующих систем, которые потребуют адаптации.Кроме того, алюминий образует твердый оксидный слой на своей поверхности, который необходимо пронизать для хорошего электрического соединения.

Хотя это и второе лучшее решение, существуют биметаллические («AL / CU») адаптеры, которые соединяют алюминиевые и медные проводники, где переподключение домашней проводки нецелесообразно. Это решает проблему гальванического воздействия, которая ставит под угрозу пожарную безопасность.

Еще один серьезный недостаток алюминия заключается в том, что его нельзя легко припаять или покрыть металлом для улучшения паяемости.

Все это может свидетельствовать о недопустимости законного использования алюминия в электрических системах, не говоря уже о самолетах. Не так. По правде говоря, алюминий одобрен для использования в воздухе с калибрами 6 AWG или больше. Это нацелено на энергетические приложения, а не на системы авионики. При высоких токах, характерных для таких больших проводов, эффекты возможной коррозии в некоторой степени компенсируются самим током.

Серебро проводит лучше, чем медь, хотя и значительно дороже.В результате его часто используют в качестве покрытия для меди, чтобы улучшить проводимость кожи и обеспечить некоторую защиту от коррозии. Это особенно важно на очень высоких частотах, где ток более склонен концентрироваться на «коже» проводника — явление, называемое скин-эффектом. Серебро тоже легко паяется.

Олово обеспечивает защиту медного проводника от коррозии, но не оказывает заметного влияния на его проводимость. Это, конечно, в высшей степени припаяно.На самом деле «луженый» проводник может быть покрыт сплавом свинца и олова — припоем.

Золото , хотя и дорого, но является обычным покрытием для латунных контактов разъема, коаксиальных контактов ARINC и частей некоторых других разъемов. По сути, это покрытие является предпочтительным из-за его превосходных свойств коррозионной стойкости в приложениях, где может быть большое воздействие. Золото также является хорошим проводником и легко паяется.

В таблице 3 перечислены основные проводящие материалы и их свойства, как абсолютные, так и относительно меди.

Оболочка и диэлектрические материалы

Номинальные значения температуры изоляции

ПВХ

— плохой выбор для изоляции проводов и кабелей в самолетах — позиция, подтвержденная FAA. Другие хорошие и одобренные варианты существуют и легко доступны.

Температурные рейтинги отражают диапазон, в котором будет сохраняться целостность изоляции — достаточно гибкой в ​​холодном состоянии и без эффектов размягчения или разрушения в верхней части шкалы.Следует отметить, что верхний температурный рейтинг должен учитывать нагрев, вызванный рассеиванием мощности в самом проводе.

Хотя ожидается, что большая часть бортовой электропроводки не выдержит воздействия номинальных температурных пределов, такие номинальные характеристики обеспечивают меру «запаса прочности» для обеспечения безопасности в случае пожара или неисправности.

Другие свойства изоляции, вызывающие озабоченность, в зависимости от области применения, включают диэлектрическую проницаемость, которая определяет потери, взаимную емкость (между проводниками), полное сопротивление, скорость распространения и т. Д.[См. Фактор скорости ]

Наиболее распространенные изоляционные материалы для проводов и кабелей, одобренные и обычно приемлемые для самолетов, относятся к семейству Teflon® — знакомой торговой марке фторполимеров — которые включают, например, PTFE, ETFE (также известный как Tefzel®), TFE и FEP. .

Провода

MIL-W-22759 имеют изоляцию из TFE или Tefzel®. Изоляция из ТФЭ рассчитана на верхние температуры окружающей среды от + 200 ° C до + 260 ° C, в зависимости от толщины изоляции и материалов проводов.Tefzel® обычно рассчитан на + 150 ° C. Оба подходят для температуры -65 ° C, что может быть реализовано в непосредственной близости от кожи на больших высотах.

Проблемы с температурой / производительностью

Есть несколько старых «резервных» коаксиальных кабелей — например, RG58 и RG214 — и некоторые более новые кабели с низкими потерями, которые на самом деле могут вызвать серьезные проблемы с производительностью в авиационных системах. Их полезность ограничена использованием полиэтилена в качестве диэлектрического материала. В результате получается номинальная температура, как правило, 85 ° C (что равно 185 ° F), что на первый взгляд может показаться вполне адекватным.

Но воздушные системы намного безопаснее обслуживаются кабелями с номинальной температурой 200 ° C. Теперь 200 ° C — это колоссальные 394 ° F — достаточно, чтобы расплавить припой! Конечно, выше человеческой терпимости. Итак, не является ли излишним указывать (и оплачивать) кабели с номиналом 200 °? Определенно нет. И вот почему.

Многие специалисты по авионике знают — на основании опыта, если не науки, — что использование «высокотемпературных» кабелей предпочтительнее менее дорогих коаксиальных кабелей. Причина в производительности — возможно, не на начальном этапе, а со временем.

В очень многих самолетах кабели вьются через корпус в местах, которые могут стать намного более горячими, чем кабина. Несмотря на то, что при контакте с воздуховодами, брандмауэрами двигателей и других горячих точках или вблизи них температура не достигает даже 200 ° C, для них нередко точки соприкосновения значительно превышают 100 ° C. Именно там может случиться ущерб. Какой ущерб?

Немного предыстории: Коаксиальные кабели по определению коаксиальные, то есть цилиндр экранирования и поперечное сечение центрального проводника имеют одну и ту же ось.Пространство [диэлектрик] между ними во всем одинаковое. Идеально.

Низкотемпературные диэлектрические материалы размягчаются при относительно низких температурах, и центральный проводник неизбежно смещается от центра к экрану, в направлении силы тяжести или внутрь изгиба кабеля. В таком случае «ко-ось» уходит с оси, и концентричность, необходимая для поддержания импеданса, ухудшается. Это навсегда и лишь часть возможного ущерба.

Другая часть находится в коробке.В случае приемника изменения импеданса могут вызвать снижение сигнала — возможно, вплоть до потери полезности.

В случае передатчика все может быть хуже. Отражение мощности [измеряемое как КСВ, или коэффициент стоячей волны] возвращается прямо на заключительный этап, выделяя тепло… а тепло является заклятым врагом всех электронных компонентов. Это приглашение к лавке на ремонт. Вы знаете кого-нибудь, кто предпочел бы оплатить ремонт, чем скромные дополнительные расходы на кабель 200 ° C?

Кабели, в которых используются диэлектрические материалы из полиэтилена (PE) с номинальной температурой 85 ° C, становятся мягкими при температурах, обычных в изолированных местах в самолетах.В некоторых кабелях с низкими потерями используется вспененный полиэтилен, который изначально является мягким. Прокладка кабеля с особым вниманием к избеганию горячих точек в целом важна, но крайне важна для таких кабелей.

Разве не имеет смысла всегда использовать лучший выбор, когда так много внимания уделяется целостности кабелей?

Типы проводов и кабелей

Иллюстрированное объяснение различий между одножильными проводами и многожильными кабелями

В старых домах электрическая система, вероятно, состоит из одножильных проводов.Однако сегодня большая часть электропроводки выполняется с помощью многожильных кабелей из-за их удобства использования. Если вы выполняете электромонтажные работы в своем доме, вы можете использовать любой из них или их комбинацию. Различные типы кабелей и изоляции

Двумя наиболее распространенными типами одножильных проводов являются THW и THWN / THHN, которые защищены металлическая или пластиковая обшивка. Сами провода могут быть как одножильными, так и многожильными. Сплошной провод обеспечивает наилучшие соединения, но его жесткость затрудняет прокладку по кабелепроводу по сравнению с многожильным проводом.

Вы можете приобрести проволоку на лапах или в катушках от 50 до 500 футов. В зависимости от вашей установки обязательно проверьте характеристики для внутреннего или наружного применения, а также на допуск по температуре.

Самый распространенный многожильный кабель изготавливается из металла или пластика и содержит нейтральный провод, «горячий» провод (или два) и заземляющий провод. Нейтральный и токоведущий провода изолированы термопластом; заземляющий провод может быть изолированным, а может и не быть изолированным. Провода имеют цветовую маркировку для защиты от ошибок подключения.Нейтральные провода белого или серого цвета, заземляющие провода зеленого цвета, а горячие провода любого другого цвета.

Здесь показаны следующие кабели: Два типа кабеля типа NM, описанные выше, обычно используются для внутренней установки. Самая последняя версия, известная как NM-B, может использоваться только в сухих помещениях и выдерживает нагрев до 140 градусов по Фаренгейту. От 25 до 250 футов. Более крупная версия кабеля NM, называемая большим приборным кабелем, имеет черную оболочку и из-за своей большой площади содержит многожильный, а не сплошной провод, чтобы упростить его прокладку.Бронированный кабель типа MC имеет спиральную металлическую оболочку, но из-за своей дороговизны он обычно не используется для внутренних работ.

Различные типы кабелей также различаются по количеству проводников и их размеру. Например, кабель с обозначением «14-2» с заземлением имеет одну нейтраль и один провод под напряжением, а также заземляющий провод. Цифра 14, обозначенная Американским калибром проводов, обозначает диаметр только проводов без изоляции. Чем больше диаметр, тем больше пропускная способность провода.Обозначение жилы проштамповано как на оболочке кабеля, так и на каждом проводе.

Наиболее часто используемым металлом для изготовления проводов является медь из-за ее эффективности в качестве проводника. Провод также бывает из алюминия и алюминия, плакированного медью, но, поскольку они не так эффективны в проведении тока, провода должны быть большего размера для достижения той же емкости.

Перед тем, как использовать любую из этих альтернатив, проверьте местные нормы и правила.

Допустимая нагрузка

Допустимая допустимая нагрузка на изолированные медные проводники в зависимости от размера провода и типа изоляции

Следующие ограничения Национального электротехнического кодекса применяются, когда в кабеле или корпусе не более трех токоведущих проводников.

Максимально допустимая нагрузка для медного провода

Поперечные сечения медных проводов и проводников

Поперечные сечения медных проводов и проводников

О Доне Вандерворте

Дон Вандерворт обладает более чем 30-летним опытом работы в качестве редактора зданий в Sunset Книги, старший редактор домашнего журнала, автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN.Дон основал HomeTips в 1996 году. Подробнее о Don Vandervort

Wire and Cable — Basic Components and Technical Notation Video Lecture

Провод и кабель обычно используются для соединения различных компонентов в электронных системах. Провод — хороший проводник, но он не идеален, потому что имеет некоторое сопротивление. Неправильный выбор провода может снизить производительность системы и в некоторых случаях создать опасность пожара. Крайне важно использовать правильный тип проводки для данного приложения.Величина сопротивления, оказываемого проводом току, зависит от этого, и в вашем тексте есть таблица 3-3, которая относится к этой конкретной теме. Мы собираемся рассмотреть четыре элемента, которые будут влиять на сопротивление току. Мы рассмотрим тип материала, температуру, длину и площадь поперечного сечения.

Прежде всего, давайте посмотрим на тип материала. Обычные материалы для проводки — медь, серебро, золото, иногда используется алюминий, а для проводки используются самые разные металлы.Разные материалы будут иметь разное сопротивление. Если вы посмотрите в эту таблицу, вы заметите, что в зависимости от типа материала сопротивление будет варьироваться. Теперь в тех же материалах сопротивление будет разным в зависимости от диаметра провода. Толстая проволока будет иметь меньшее сопротивление, чем тонкая проволока из того же материала.

Температура: Температурный коэффициент проволоки обычно можно найти в справочниках. Как правило, сопротивление прямо пропорционально повышению температуры.Если вы посмотрите на Таблицу 3-3, они показывают сопротивление при 20 градусах по Цельсию и 70 градусах по Цельсию. Вы увидите, что они не такие. В большинстве случаев, чем теплее провод, тем выше сопротивление. Теперь сопротивление некоторых материалов, таких как кремний и углерод, будет снижаться с повышением температуры. Обычно они не используются для проводки, но просто имейте в виду, что это не универсальное правило, согласно которому при повышении температуры увеличивается сопротивление. Есть несколько материалов, к которым это правило неприменимо.

Величина сопротивления, оказываемого проводом току, зависит от него, и здесь есть еще два элемента. Длина: в технических паспортах часто указывается сопротивление на 100 футов. В вашем тексте указаны значения 100 и 1000. Это связано с сопротивлением. Например, если у вас есть 100 футов провода и, скажем, у него сопротивление 5 Ом на 100 футов, если вы расширите это значение до 1000, оно будет 50, так что это прямо пропорциональное соотношение.

Тогда площадь поперечного сечения выражается в круглых милах.У нас есть формула. Мы поговорим об этом немного подробнее на следующей странице. Я просто упомяну, что это не совсем правильная формула, но она близка, и ваш текст использует ее для простоты. Чем больше площадь поперечного сечения, тем меньше будет сопротивление. Если у вас два кабеля, давайте представим, что это два кабеля. Этот имеет большую площадь поперечного сечения, чем этот, поэтому этот провод с большей площадью поперечного сечения будет предлагать меньшее сопротивление, чем тот же материал, только при меньшей круглой площади поперечного сечения.

Площадь поперечного сечения провода

Посмотрим. Единица измерения площади поперечного сечения проволоки называется круговыми милами. Приведенная ниже формула основана на диаметре проволоки. Имейте в виду, что мил представляет собой 1/1000 дюйма. Площадь круговых милов определяется квадратом D, поэтому квадрат D будет — это диаметр и квадрат, который даст нам круговые милы. На самом деле это квадратная площадь всего этого — и это не совсем точно, потому что здесь включены эти области.Фактическая формула такова. Как я упоминал ранее, [неразборчиво 0:04:57] информация об этой формуле для простоты, поэтому мы будем использовать эту формулу в этом курсе.

Размеры проволоки

Ток, который должен проходить через провод, обычно определяет размер используемого провода. Ток, который должен проходить через провод, обычно определяет размер используемого провода. Некоторые из них микроскопические, как провода, соединяющие микропроцессоры. У вас есть другие, у вас есть провода для передачи энергии.Часто это дюйм в диаметре. Они огромные. Термин «допустимая токовая нагрузка» — это допустимая токовая нагрузка провода. На проводе, который слишком мал для тока, будет падать чрезмерное напряжение из-за сопротивления провода, во многих случаях вызывая рассеивание энергии проводом. Если у вас слишком маленький провод, и вы пропускаете через него слишком большой ток, на проводе будет падать больше мощности в виде ватт из-за более высокого сопротивления провода. Это может вызвать перегрев провода.Это потенциально может вызвать пожар.

Проволока указывается по номерам калибра. Существует как минимум шесть различных отраслевых стандартов для присвоения определенного размера провода определенному номеру калибра, не все из которых одинаковы. Чаще всего используется система американского калибра проводов (AWG). У нас есть таблица 3-4 в вашем тексте, в которой показан американский калибр проводов. Он определяет следующее. Он присваивает американский номер калибра проводов, начиная с 0000 и до 30.В нем указывается диаметр проволоки. Он определяет площадь поперечного сечения в круглых миллиметрах. Он также определяет сопротивление на 1000 футов отожженной медной проволоки при температуре 20 градусов по Цельсию. Процесс отжига связан с обработкой проволоки во время производства для увеличения проводимости.

Типы проводов и кабелей

Существует множество типов проводов на выбор для конкретного применения. Есть сплошной тип, а есть многожильный тип.Проволока данного сортамента многожильного провода состоит из более мелких проводов, скрученных вместе, таких как эта. Окончательный размер проволоки определяется ее общим диаметром. Например, прямо здесь. Многожильные провода менее подвержены поломкам при многократном сгибании. Если у вас есть приложение, в котором провод будет значительно или периодически или регулярно изгибаться, вам следует использовать многожильный тип. Если у вас есть такое приложение, как системы электропроводки в домашнем хозяйстве, вы, вероятно, будете использовать твердый тип, потому что, когда он находится внутри стены, он не подвергается сильному изгибу.Вероятно, это был бы выбор в данном конкретном случае.

Типы изоляции

Большинство проводов, используемых в электронике, имеют изоляцию. В вашем учебнике таблица 3-6 содержит информацию об изоляции. Изоляция предотвращает замыкание на другие провода и вероятность ударов. Цель изоляции — предотвратить короткое замыкание на другие провода и предотвратить поражение пользователя электрическим током при прикосновении к внешней поверхности провода. В утеплении используется много разных материалов.Они различаются по следующим параметрам. Некоторые из них упомянуты в таблице 3-6.

Первый — материал. Для изоляции используется много разных материалов. К ним относятся кайнар, неопрен, ПВХ, силикон, резина, тефлон и т. Д. Различные изоляционные материалы также будут иметь соответствующее напряжение пробоя. Это разность потенциалов, которая приведет к разрушению изоляции. Очевидно, что если вы вставляете какой-то провод для какой-то цели, вы хотите убедиться, что у вас не будет напряжения, превышающего напряжение пробоя.Потому что, если это произойдет, изоляция потеряет способность останавливать ток, поэтому ток будет течь через изоляцию, и изолятор будет безвозвратно поврежден. Другие элементы, которые учитываются в изоляции, — это диапазон рабочих температур, устойчивость к воде и химическим веществам, стоимость и механическая гибкость.

Одножильный провод по сравнению с кабелем

Отдельные изолированные провода могут быть объединены в общую оболочку. Комплектная сборка называется кабелем. На нижнем рисунке внизу вы видите кабель с отдельными проводами внутри.Обычно мы называем это кабелем. Эта картинка здесь довольно хороша, я думаю, что на самом деле это должен быть оптоволоконный кабель, но это кабель. Он содержит их — я называю их проводами, хотя я думаю, что намерение называть их волокном. Вы уловили идею. Идея кабеля заключается в том, что у вас есть отдельные провода внутри жгута. Количество жил в кабеле варьируется от двух до более сотни. Многие системы Ethernet обычно включают в себя большое количество проводов витой пары в одном большом кабеле. По отдельности провода могут быть одножильными или многожильными.

Коаксиальный кабель

Коаксиальный кабель состоит из изолированного центрального проводника, окруженного экраном из плетеной проволоки. Здесь у нас центральный провод, и это экран с оплеткой. Жесткая внешняя оболочка закрывает как центральный проводник, так и экранирующую оплетку. Вот здесь внешний проводник или внешняя оболочка. Плетеный экран обычно подключается к нулевому потенциалу в большинстве приложений. Это обеспечивает барьер, не позволяющий полям рассеяния наводить шумовое напряжение на центральный проводник.В вашей книге об этом не говорится, но есть несколько вещей, которые касаются этого влияния. Один из них — Ingress, это попадание в кабель нежелательных сигналов. Надеюсь, плетеный экран предотвратит это. Кроме того, существует выход, и это явление сигналов, которые должны оставаться внутри кабеля и выходить из него. FCC фактически контролирует выход. Коаксиальные кабели бывают разных размеров и форм для размещения, и существует множество различных применений для кабельных и магистральных линий, фидерных линий, воздушных линий, подземных кабелей и многих других приложений.Здесь, в Северном Сиэтле, есть курс под названием EET 135, который напрямую касается кабельной промышленности. В этом курсе мы рассмотрим множество различных типов кабелей и множество различных применений кабеля.

Ленточный кабель

Ленточные кабели — это многожильные кабели, в которых изолированные провода расположены рядом. Здесь у нас есть кусок холста и кабель, используемый внутри компьютера. Ленточный кабель часто используется для соединения печатных плат, жестких дисков, дисководов гибких дисков и устройств в компьютерных системах, таких как этот кусок прямо здесь.Некоторые типы имеют экранирующую оплетку, которая окружает весь кабель. Это не так, но есть и такие. При необходимости отдельные провода можно разделить и спаять. Если бы вам было нужно, вы могли бы … На самом деле, иногда в кабелях дисковода гибких дисков они фактически перерезают один из кабелей, и именно так они обозначают кабели при выборе кабеля. Они делают это, фактически перерезая один из ленточных проводов. При необходимости отдельные провода можно разделить и спаять по отдельности. Обычно на концы кабеля наносятся обжимные соединители.

Поиск и устранение неисправностей, провод и кабель

Дефекты в проводе и кабеле обычно можно обнаружить с помощью омметра, если в системе отключено питание. Общие дефекты, которые можно определить с помощью омметра, включают: один или несколько обрывов проводов, два или более проводов, закороченных вместе, или одно или несколько прерывистых соединений. Один или несколько проводов разомкнуты, хорошо, если у вас есть конкретный провод, вы можете использовать омметр и подключить один конец. Подключите конец, и вы должны показать нулевое сопротивление на вашем омметре.Если вы читаете бесконечное сопротивление, это означает, что в этом конкретном проводе есть разрыв. Уловка старого электрика: иногда, если у вас есть розетка, и давайте представим, что по какой-либо причине напряжение не попадает в эту розетку, с этим будет связан автоматический выключатель. Обычно технический специалист подходит к выключателю и измеряет напряжение на выключателе, чтобы убедиться, что напряжение действительно есть, потому что, возможно, выключатель сработал.Эти провода пойдут на эту конкретную цепь.

Обратите внимание, здесь написано: «до тех пор, пока из системы отключено питание», и электрический трюк, который делают электрики, заключается в том, что, если они подозревают, что один из этих проводов разомкнут, они удаляют эти два провода. Сначала они отключили питание, удалили эти два провода и замкнули их вместе. Затем они приходили сюда со своим омметром, и они могли измерить эту точку и измерить эту точку. Они должны показывать ноль Ом, потому что они измеряют отсюда, через цепь, обратно к ним.Они должны увидеть нулевое сопротивление. Теперь, если они показывают бесконечное сопротивление, это означает, что в этом проводе есть разрыв и что с этим нужно что-то делать. Это только один способ; всего одно применение омметра для диагностики обрыва провода. Кстати, это не курс, посвященный тому, как быть электриком. Есть и другие курсы, которые делают это. Это просто пример, когда вы обнаружите обрыв провода, который неочевиден. В этом случае это будет внутри стены.

Тогда у вас есть ситуация, когда два или более провода закорочены вместе.Если бы это было так, если бы эти два провода были замкнуты вместе … Давайте просто нарисуем здесь другое приложение. Если эти два провода закорочены вместе, то, если омметр вставлен в цепь, которую вы измеряете отсюда сюда, и здесь есть короткое замыкание, вы увидите полное замыкание там, где, вероятно, должно быть обрыв.

Одна из наиболее сложных проблем — одно или несколько прерывистых соединений. Прерывистые соединения всегда трудно устранить, потому что они приходят и уходят.У вас не будет проблем со стрельбой, если она не выйдет из строя. Проблема с ними в том, что вы пытаетесь устранить неполадки, и вдруг он начинает работать. Теперь измерения в норме, и вам нужно подождать, пока он не выйдет из строя, пока вы действительно не получите показания, говорящие о том, что что-то не так.

Хорошо, это было введение в проводку. В итоге мы занялись поиском и устранением неисправностей провода и кабеля. Мы рассмотрели ленточный кабель, коаксиальный и одножильный кабель в сравнении с кабелем. Посмотрели изоляцию. Мы немного поговорили о многожильном и одножильном.Мы посмотрели на размеры проводов, допустимую нагрузку. Мы посмотрели на cmils; круговые милы. Мы рассмотрели факторы, влияющие на сопротивление, такие как тип материала, температура, длина, площадь поперечного сечения. На этом завершается раздел 3.2 «Провод и кабель».

Видеолекции, созданные Тимом Фигенбаумом в Общественном колледже Северного Сиэтла.

Купите один кабель или оптом со скидкой

Получите сигнал там, где он должен быть

Что хорошего в организации ВСЕХ кабелей, если у вас нет в наличии указанных кабелей для организации? Не бойтесь, мы вас прикрыли (или, может быть, «завернутый» — лучший выбор слова).Беспроводная связь может быть в моде, но в большинстве инсталляций в какой-то момент все еще используются старые добрые кабели. Передаете ли вы данные, видео, аудио, хотите ли вы металлический провод или оптоволокно из стекла / пластика, у нас есть все. Наш огромный выбор охватывает диапазон от экономичного до высококлассного, от 6-дюймового патч-кабеля до тысячи футов катушки проводов и кабелей, включая Cat 5e. И не забывайте о разъемах! У вас не может быть просто куча шнуров без ничего, что можно было бы прикрепить к чему-либо, поэтому не забудьте проверить наши разъемы.

Всегда помните: при прокладке кабелей внутри стен, потолков, шахт лифтов или под землей всегда проверяйте, чтобы кабель, который вы покупаете, имеет надлежащие характеристики. Мы делаем все возможное, чтобы перечислить все применимые рейтинги для наших кабелей.

Факты об американском калибре проводов (AWG)

Что такое американский калибр проводов?

Американский калибр для проволоки (AWG), стандарт размера проволоки, также известный как калибр Брауна и Шарпа, используется в Северной Америке для измерения и регулирования толщины проводящих проводов из цветных металлов.AWG не следует путать с методами измерения Washburn and Moen (W&M), US Steel или Music Wire, которые используются только для стальной проволоки.

Когда начала использоваться американская система калибра проволоки?

AWG был разработан в 1856 году Дж. Р. Брауном и Шарпом, небольшой фирмой в Провиденсе, штат Род-Айленд, которая специализировалась на изготовлении и ремонте часов и математических инструментов. В том же году Люсьен Шарп представил новую систему Ассоциации духовых инструментов Уотербери.Убежденная, что измерительная система Брауна и Шарпа значительно улучшит единообразие всей отрасли производства проволоки, Waterbury Brass Association предприняла шаги по принятию стандарта. К февралю 1857 года восемь крупных американских производителей подписали постановления о соблюдении стандарта Брауна и Шарпа; В следующем месяце был распространен общенациональный проспект, знакомящий американскую публику с новым стандартом калибра проволоки.

Что означают номера датчиков?

Американская система калибра проводов основана на 44 стандартных размерах проволоки: 0-40, а также на дополнительных калибрах 00, 000 и 0000 (самый толстый из всех).Это может показаться немного нелогичным, но чем выше номер калибра, тем тоньше будет провод. Это связано с тем, что каждый калибр назван в честь количества калибровочных штампов, через которые необходимо протянуть проволоку для достижения правильного диаметра (например, проволока 24-го калибра протягивается через 24 калибровочные матрицы).

AWG ДИАМЕТР ПЛОЩАДЬ ВЕС
(КГ НА МЕТР)		 ОБОРОТА ПРОВОДА
(НА ДЮЙМ)
0000 (4/0) 0.46 дюймов (11,7 мм) 212 тыс. Мил (107 мм²) 0,953 2,17
000 (3/0) 0,41 дюйма (10,4 мм) 168 тыс. Мил (85 мм²) 0.756 2,44
00 (2/0) 0,365 дюйма (9,27 мм) 133 тыс. Мил (67,4 мм²) 0,599 2,74
0 0.325 дюймов (8,25 мм) 106 тыс. Мил (53,5 мм²) 0,475 3,08
1 7,35 мм (0,289 дюйма) 83,7 тыс. Мил (42,4 мм²) 0.377 3,46
2 6,54 мм (0,258 дюйма) 66,4 тыс. Мил (33,6 мм²) 0,299 3,88
3 0.229 дюймов (5,83 мм) 52,6 тыс. Мил (26,7 мм²) 0,237 4,36
4 0,204 дюйма (5,19 мм) 41,7 тыс. Мил (21,2 мм²) 0.188 4,89
5 4,62 мм (0,182 дюйма) 33,1 тыс. Мил (16,8 мм²) 0,149 5,5
6 0.162 дюйма (4,12 мм) 13,3 мм² (26,3 миллиметра) 0,118 6,17
7 0,144 дюйма (3,66 мм) 10,5 мм² (20,8 тыс. Мил) 0.0938 6,93
8 0,128 дюйма (3,26 мм) 8,37 мм² (16,5 тыс. Мил) 0,0744 7,78
9 0.114 дюймов (2,91 мм) 13,1 тыс. Мил (6,63 мм²) 0,059 8,74
10 0,102 дюйма (2,59 мм) 10,4 тыс. Мил (5,26 мм²) 0.0468 9,81
11 0,0907 дюйма (2,30 мм) 4,17 мм² (8,23 миллиметра) 0,0371 11
12 0.0808 «(2,05 мм) 6,53 тыс. Мил (3,31 мм²) 0,0294 12,4
13 0,0720 дюйма (1,83 мм) 5,18 тыс. Мил (2,62 мм²) 0.0234 13,9
14 0,0641 дюйма (1,63 мм) 4,11 тыс. Мил (2,08 мм²) 0,0185 15,6
15 0.0571 «(1,45 мм) 3,26 тыс. Мил (1,65 мм²) 0,0147 17,5
16 0,0508 дюйма (1,29 мм) 2,58 тыс. Мил (1,31 мм²) 0.0116 19,7
17 0,0453 дюйма (1,15 мм) 2,05 тыс. Мил (1,04 мм²) 0,00922 22,1
18 0.0403 «(1,02 мм) 1,62 тыс. Мил (0,823 мм²) 0,00732 24,8
19 0,0359 дюйма (0,912 мм) 1,29 тыс. Мил 0,653 мм²) 0.0058 27,9
20 0,032 дюйма (0,812 мм) 1,02 kcmil 0,518 мм²) 0,0046 31,3
21 0.0285 «(0,723 мм) 0,810 км² (0,410 мм²) 0,00365 35,1
22 0,0253 дюйма (0,644 мм) 0,642 тыс. Мил (0,326 мм²) 0.00289 39,5
23 0,0226 дюйма (0,573 мм) 0,509 тыс. Мил (0,258 мм²) 0,00229 44,3
24 0.0201 «(0,511 мм) 0,404 kcmil (0,205 мм²) 0,00182 49,7
25 0,0179 дюйма (0,455 мм) 0,320 км² (0,162 мм²) 0.00144 55,9
26 0,0159 дюйма (0,405 мм) 0,254 тыс. Мил (0,129 мм²) 0,00114 62,7
27 0.0142 «(0,361 мм) 0,202 тыс. Мил (0,102 мм²) 0,000908 70,4
28 0,0126 дюйма (0,321 мм) 0,16 км² (0,081 мм²) 0.00072 79,1
29 0,0113 дюйма (0,286 мм) 0,127 тыс. Мил (0,0642 мм²) 0,000571 88,8
30 0.01 «(0,255 мм) 0,101 килокмил (0,0509 мм²) 0,000453 99,7
31 0,00893 дюйма (0,227 мм) 0,0797 kcmil (0,0404 мм²) 0.000359 112
32 0,00795 дюйма (0,202 мм) 0,0632 тыс. Мил (0,032 мм²) 0,000285 126
33 0.00708 «(0,18 мм) 0,0501 kcmil (0,0254 мм²) 0,000226 141
34 0,00630 дюйма (0,16 мм) 0,0398 kcmil (0,0201 мм²) 0.000179 159
35 0,00561 дюйма (0,143 мм) 0,0315 килограммов (0,0160 мм²) 0,000142 178
36 0.005 «(0,127 мм) 0,025 км2 (0,0127 мм²) 0,000113 200
37 0,00445 дюйма (0,113 мм) 0,0198 килокмил (0,01 мм²) 0.0000893 225
38 0,00397 дюйма (0,101 мм) 0,0157 kcmil (0,00797 мм²) 0,0000708 252
39 0.00353 «(0,0897 мм) 0,0125 км2 (0,00632 мм²) 0,0000562 283
40 0,00314 дюйма (0,0799 мм) 0,00989 kcmil (0,00501 мм²) 0.0000445 318

С какими калибрами проводов я чаще всего встречусь?

Несмотря на то, что в стандарте AWG признано 44 различных диаметра проволоки, они не все широко используются, и большинство людей, вероятно, столкнутся только с небольшим их диапазоном. Ниже приведены несколько распространенных типов кабелей, которые мы используем каждый день, а также соответствующие им размеры AWG:

Дополнительную информацию об American Wire Gauge, включая формулу диаметра проволоки, можно найти в разделе Википедии о AWG.

Типы кабелей и проводов — Сокращения


902 плетение2 hible 9025 9088 плоский кабель 902 902 902 902 902 многопроволочный тонкие пряди (фиксированная прокладка) G

Основной тип

H = гармонизированный тип
A

Номинальное напряжение

01 = 100 Вольт
03 = 300/300 Вольт
05 = 300/500 Вольт = 450/750 Вольт

Материалы

B = Этиленпропиленовый каучук
E = PE Полиэтилен
N 90 253 = Хлоропреновый каучук
Q = Полиуретан
R = Резина
S = Силиконовый каучук
T 902 902 902 902 902 902 902 902 902 902 908 = ПВХ
V2 = ПВХ + 90 ° C
V3 = ПВХ гибкий при низких температурах
V5
= ПВХ с повышенной маслостойкостью
X = X , сшитый полиэтилен

Дополнения

C4 = оплетка из медной проволоки
H = делимый плоский кабель
H6 = неделимый плоский кабель для лифтов
H8 = спиральный кабель

Типы проводников

U = однопроволочный
R
F = тонкие пряди (гибкое использование)
H = сверхтонкие пряди (гибкое использование)
D = тонкие пряди для сварочного кабеля
E = тонкие жилы для сварочного кабеля

Заземляющий провод

X = без зелено-желтого заземляющего провода
с зеленым -желтый заземляющий провод

Аудиокабели и проводка

Все запутались, когда дело доходит до аудиоподводов? Вот ответы на наиболее частые вопросы читателей SOS по этой теме.

Весь аудиокабель экранирован, что означает, что внешний проводник наматывается вокруг другого проводника (ов), чтобы защитить их от электромагнитных помех. Внешний экран, который может быть сделан из проволочной оплетки, металлической фольги или проводящего пластика, обычно подключается к земле, так что любые индуцированные токи (из-за помех) текут непосредственно на землю, а не могут модулировать аудиосигнал. Однако экранирование не является идеальным решением, поэтому была изобретена балансировка.

Красный кабель выше предназначен для несимметричных сигналов и имеет два проводника: экран провода и одножильный. Желтый кабель предназначен для симметричных сигналов, поэтому для него необходимы две центральные жилы в дополнение к экрану. В несбалансированном кабеле есть одна внутренняя жила, по которой передается сигнал, а внешний экран также служит каналом возврата сигнала. Любая помеха, которая приводит к индуцированным токам, протекающим через проводник экрана, приведет к тому, что эти токи будут добавлены к полезному сигналу, поэтому некоторые проблемы с помехами все еще возможны, особенно при большой длине кабеля или при наличии поблизости источников сильных помех.Хотя это нечасто осознается, экранированный кабель обеспечивает очень слабую защиту от индуцированного шума, поскольку кабель фактически действует как одновитковый трансформатор, передавая энергию от других проводников сети и трансформаторов, находящихся поблизости.

В симметричном кабеле есть два внутренних проводника, часто называемых горячим и холодным. Экран, как и раньше, заземлен, но на этот раз экран не является частью пути прохождения сигнала. Что еще более важно, сбалансированное оборудование спроектировано так, что его выходы горячего и холодного сигналов передают один и тот же сигнал, но с фазой холодного сигнала, инвертированной относительно горячего сигнала.На приемной стороне сбалансированный входной каскад повторно инвертирует холодный сигнал и добавляет его к горячему сигналу, таким образом восстанавливая исходный сигнал. Умная часть состоит в том, что любые помехи, которые проходят через экран, вероятно, будут иметь практически одинаковое влияние на горячие и холодные проводники (поскольку они находятся более или менее в одном и том же месте).

Для длинных кабелей, используемых в установках под напряжением, нередко можно встретить кабель Star Quad. Это экранированный кабель с четырьмя отдельными внутренними проводниками, два из которых используются для каждого из элементов симметричного сигнала.Поскольку на входе приемной части оборудования реализовано изменение фаз, любые помехи, общие для обоих проводов, будут устраняться. Эффективность этой системы зависит, среди прочего, от того, насколько хорошо сбалансированы горячее и холодное плечо схемы на обоих концах кабеля. Микрофонные усилители часто имеют спецификацию подавления синфазного сигнала, которая является мерой того, насколько эффективно схема подавляет помехи, которые являются общими для горячих и холодных входов.

Другой тип кабеля, известный как Star Quad, был разработан для дальнейшего повышения устойчивости к помехам, и он работает за счет того, что две пары внутренних кабелей соединены параллельно, но разнесены (фактически сплетены или сплетены), так что любые помехи, вызванные жилы кабеля, не занимающие точно такое же положение в пространстве, в значительной степени исключаются.Star Quad, кажется, используется в основном в приложениях для живого звука, где длинные кабели являются обычным явлением, но он явно более эффективен, чем обычный симметричный кабель.

Простой проволочный экран со спиральной намоткой (как в желтом кабеле) подходит для аудиокабелей общего назначения, но экран из плетеной проволоки (как в черном кабеле) будет иметь тенденцию давать меньше шума при работе с тонкими микрофонными сигналами. экранированные кабели с оплеткой, как правило, хороши с точки зрения экранирования, тогда как тип кабеля, в котором используется пучок неоплетенных проводов, намотанных снаружи, менее эффективен, особенно если кабель изогнут таким образом, чтобы оставлять пространство внутри экран.В другом популярном типе используется проводящий пластиковый экран, в котором рядом с экраном проходит металлический провод, обеспечивающий соединение. На коротких расстояниях на уровне линии большинство типов экранирования достаточно эффективны, хотя тканый металлический экран или экран из фольги, вероятно, будут более эффективными, чем экран из проводящего пластика или проволочного экрана.

Во многих многожильных кабелях используется экран из фольги для экономии места. Однако, если вам нужен многожильный кабель, более устойчивый к резким изгибам, лучше использовать экранирование проводов.Выбор кабеля микрофона особенно важен, поскольку некоторые кабели могут создавать электрические помехи при перемещении или сгибании. Плетеный экранный кабель, разработанный специально для использования с микрофонами, вероятно, обеспечивает наиболее эффективное экранирование в сочетании с низким уровнем шума при работе, но токопроводящий пластик также является эффективным решением для кабелей такой длины, которые используются в типичной небольшой студии. Электропроводящий пластик по своей природе отличается низким уровнем шума при работе и доступен в различных цветах, которые могут помочь определить, какой микрофон и где подключен.

Другие варианты экранирования включают фольгу (коричневый кабель) и токопроводящий пластик (зеленый кабель, ниже), оба из которых имеют заземляющий провод для пайки к выбранному вами разъему. Кабели с фольгированным экраном довольно жесткие и не слишком острые. изгибы, но они предлагают отличные экранирующие свойства, и для таких работ, как коммутационная проводка и постоянные кабельные трассы, доступны кабели меньшего сечения. Многие многожильные кабели также используют экранирование из фольги, и важно не скручивать такие кабели слишком туго.

Нет проблем с импедансом с кабелями аудиосигнала той длины, которая используется в студиях, но вы должны принять во внимание тот факт, что для микрофонных кабелей требуется сочетание хорошего экранирования и низкого уровня шума при работе. Простота заделки и зажима кабеля также может быть проблемой.

Нет. Вы можете использовать сбалансированный динамический микрофон с включенным фантомным питанием, но единственный способ подключить несимметричный источник к той же системе — сначала пропустить его через балансирующий трансформатор.Если бы вы подключили несимметричный кабель, вы бы закоротили одну сторону фантомного источника питания, и, хотя правильно спроектированный фантомный источник питания будет таким образом защищен от повреждений, это не рекомендуется. А если серьезно, то часть или все напряжение фантомного питания будет подаваться на контакты несимметричного устройства, и это может вызвать повреждение некоторых студийных устройств.

Традиционный способ подачи несимметричных сигналов на симметричные входы заключается в подключении экрана и холодного сердечника на несимметричном конце.Однако иногда это может привести к проблемам с фоновым шумом контура заземления, и в этом случае следует либо полностью отключить экран на несимметричном конце, либо подключить его через резистор сопротивлением от 100 Ом до 500 Ом. Традиционный метод заключается в использовании симметричного кабеля и подключении. холод к экрану на несбалансированном конце. Однако иногда это может привести к проблемам с фоновым шумом контура заземления, поэтому безопаснее подключать несимметричный конец кабеля следующим образом.

Подключите экран к контакту заземления через резистор от 100 Ом до 500 Ом или оставьте его полностью отключенным.Подключите холодную жилу кабеля к контакту разъема, который обычно используется для подключения экрана. Подключите горячий сердечник к контакту соединителя, который обычно используется для подключения горячего проводника.

Многие люди так и поступают, и это сходит с рук, но на самом деле это не очень хорошая идея, так как вы можете получить щелчки и сбои, которые, кажется, не имеют очевидной причины. На высоких частотах, необходимых для передачи цифровых сигналов, сопротивление кабеля оказывает значительное влияние на форму передаваемого сигнала, и сигналы S / PDIF в идеале должны подаваться через кабель 75 Ом, специально разработанный для использования цифровых данных.

Хотя у вас может возникнуть соблазн использовать обычные аудиокабели Hi-Fi для цифровых сигналов S / PDIF, эти кабели могут ухудшить форму волны и увеличить вероятность возникновения сбоев. Если кабель и оконечное сопротивление неверны, энергия отражается обратно вниз кабель, который ухудшает форму цифровых импульсов. Разъемы низкого качества также могут поставить под угрозу производительность, поэтому это тот случай, когда даже опытному паяльнику может быть лучше купить готовый кабель подходящей длины.При большей длине кабеля становится еще более важным выбрать высококачественный цифровой кабель, и, как правило, кабельные трассы должны быть как можно короче.

Некоторые кабели даже сочетают в себе различные типы экранирования для повышения производительности — например, в голубом кабеле используются как плетеный провод, так и экраны из фольги для защиты важных цифровых сигналов AES-EBU. Сигналы AES-EBU более терпимы, хотя и специальный кабель (в данном случае case 100Ω) также доступен для этого формата. При отсутствии специального цифрового кабеля микрофонные кабели с проводящим пластиковым экраном обычно дают хорошие результаты на коротких и средних расстояниях.

Для этого вам нужно будет проверить руководство к вашему оборудованию, так как способ прокладки кабеля зависит от конструкции симметричного выходного каскада. В некоторых случаях вам необходимо соединить холодный вывод и вывод экрана на сбалансированном конце (если выходной каскад «полностью плавающий»), в то время как в других вы должны оставить холодный вывод отключенным. В ситуациях, когда требуется второй подход, вы, вероятно, обнаружите, что уровень сигнала на 6 дБ ниже, чем при использовании симметричного оборудования. Это потому, что вы используете только половину сигнала с выходного каскада.

Сетевые кабели несут относительно высокие переменные токи, которые могут индуцироваться в аудиокабелях, идущих рядом с ними, даже если аудиокабель хорошо экранирован. Чем на большем расстоянии кабели проходят рядом друг с другом, тем большее количество помех (обычно гудение) будет наведено на сигнальный кабель. Когда аудио и сетевой кабель должны пересекаться, постарайтесь расположить перекресток под прямым углом, так как это угол минимальной связи.

Это один из тех вопросов, «какова длина веревки?» вопросы, потому что ответ зависит как от типа кабеля, так и от полного сопротивления схемы на обоих концах.Как правило, высокоомные микрофоны или сигналы от инструментальных звукоснимателей с высоким импедансом не должны быть длиннее примерно четырех или пяти метров, поскольку емкость кабеля может привести к ослаблению высоких частот, но симметричные микрофонные кабели с низким импедансом может достигать десятков или даже сотен метров в длину, если передающие и принимающие устройства спроектированы правильно, а сопротивление источника очень низкое. С полупрофессиональным оборудованием было бы разумно держать симметричные микрофонные или линейные кабели на расстоянии максимум 10 или 20 метров, хотя все же лучше, чтобы все кабели были как можно короче.

Существует много шумихи по поводу эзотерического кабеля для акустической системы Hi-Fi, но вам, вероятно, лучше придерживаться хорошего универсального кабеля для акустической системы, такого как показанный выше, чтобы вы могли потратить серьезные деньги на вещи, которые действительно приносят пользу. Кабель динамика должен иметь очень низкое электрическое сопротивление, поэтому он должен быть достаточно большим и изготовлен из чистого материала, такого как бескислородная медь (OFC). Загрязненный материал может вносить нелинейности (окисленная медь на самом деле ведет себя как полупроводник), которые проявляются в виде повышенных искажений при низких уровнях сигнала.Есть много подходящих кабелей, в том числе сетевой кабель «плита» на 30 А, но недорогой и прочный кабель для громкоговорителей проще в использовании и выглядит лучше. Если сопротивление кабеля превышает крошечную долю Ом, коэффициент демпфирования усилителя снижается, а также может быть затронута частотная характеристика громкоговорителя. Причина этого в том, что импеданс громкоговорителя зависит от частоты, но если этот импеданс включен последовательно со значительным фиксированным сопротивлением кабеля, он действует как делитель потенциала, и мощность, подаваемая на громкоговоритель на разных частотах, будет немного изменяться.

Экзотические кабели могут оказывать влияние при использовании с различными динамиками, поскольку индуктивность кабеля и межкабельная емкость могут в некоторой степени влиять на характеристики кроссовера. Однако, как правило, разница настолько мала, что лучше потратить деньги там, где они действительно важны. Купите хороший кабель, но не тратьте деньги на «сказочную пыль». В стереосистемах или системах объемного звучания кабели динамиков должны быть одинаковой длины, но не длиннее, чем это необходимо. Качественные разъемы с низким сопротивлением также улучшат производительность.

Активные колонки можно подключить с помощью обычных симметричных микрофонных кабелей, и тип кабеля не окажет существенного влияния на качество звука.

Подключение вставного Y-образного провода. Типичный Y-образный провод имеет обычный стереоразъем на одном конце сбалансированного кабеля (двухжильный кабель), но на другом конце кабель разделяется так, что экран и нагреваются. сердечники подключены к одному моно-разъему, а экран и холодный стержень — к другому.

Принцип работы заключается в том, что каждая из двух жил кабеля передает один несимметричный сигнал, один от точки вставки микшера к внешнему устройству и один от внешнего устройства обратно к микшеру.То, как повернуты два разъема, зависит от того, как производитель микшера подключает их точки вставки — наконечник (наконечник штекера) посылает или возвращает наконечник. Обратитесь к руководству по эксплуатации микшера, чтобы узнать, а затем пометьте два монофонических разъема соответствующим образом. Если вам не нравится пайка, некоторые компании производят готовые Y-образные кабели.

Спасибо Canford Audio (www.canfordaudio.com) за поставку многих кабелей, которые использовались для иллюстрации этой статьи.

Cable Management — Организация и управление шнурами и проводами

В наши дни мы все подключены друг к другу, и хотя все больше и больше технологий переходят на беспроводную связь, остается еще много кабелей, которые можно использовать.А с таким количеством кабелей и шнуров, подключенных к такому множеству различных устройств, совсем скоро вы окажетесь в море запутанных проводов.

К счастью, у нас есть идеи по организации кабелей, которые позаботятся обо всех ваших потребностях. Если хотите, назовите их «кабельные органайзеры». Фактически, это единственное место на земле, где вы можете найти симпатичные кабельные зажимы с мордочками животных на них и промышленную оплетку, работающую при температуре 2000 ° F. Мы проверили! Конечно, у нас есть еще много чего, иначе это было бы немного странно.

Итак, оборудуете ли вы дом, офис или промышленный объект, мы уверены, что вы найдете решение, которое подходит для вашего приложения, от кабельного канала (одна из лучших секретных идей организации кабелей) до кабельных лотков для прокладки пучков наверху. и под полом, от термоусадки для герметизации и концевой заделки до почти всех видов стяжек, оберток, зажимов, зажимов, креплений и намотчиков, которые вы можете себе представить, оборачивая вокруг своих кабелей или оборачивая их вокруг.

Добро пожаловать в дом кабельной разводки! Независимо от того, обустраиваете ли вы дом, гараж, офисное помещение или промышленный объект, мы можем помочь вам найти идеальное решение для прокладки кабелей для ваших нужд — от плетеной оплетки до термоусадки до практически всех видов стяжек, оберток, зажимов, зажимов и т. Д. застежку и связующее можно себе представить.Организуйте свои провода, кабели и шланги с помощью нашего обширного ассортимента продукции.


КАБЕЛЬНАЯ ГОНКА

Один из самых больших секретов организации кабелей! Элегантный и незаметный кабельный канал предназначен для защиты, прокладки и скрытия проводов и кабелей. Мы предлагаем ряд специализированных разновидностей, в том числе дорожку качения с защелкой, дорожку качения J-канала и дорожку качения скользящего канала от проверенных брендов, таких как WireRun ™, Panduit® и Wiremold®.

Между прочим, говоря языком организации кабелей, кабельный канал — это, по сути, любой жесткий закрытый или полузакрытый канал. Просто то, чем можно произвести впечатление на друзей.

ВТУЛКА ДЛЯ КАБЕЛЯ

Кабельная муфта — одно из самых эффективных (и стильных!) Решений для организации и защиты кабелей и проводов. Мы также предлагаем широкий выбор кабельных оплеток — от оплетенных оплеток до проволочных жгутов и кабелепроводов до спиральной намотки.

Плетеные рукава Techflex® — особенно популярный выбор для универсальной и полной защиты. От универсальной полиэтиленовой пленки для прокладки кабелей в домашних условиях до специализированного термостойкого стекловолокна для автомобильной, военной и даже аэрокосмической промышленности — у Techflex есть плетеные оплетки практически для всего.

СИСТЕМЫ КАБЕЛЬНЫХ ЛОТКОВ

Если вам нужно проложить большое количество кабелей питания или данных над головой или под полом, система кабельных лотков является идеальным решением.Системы кабельных лотков, также известные как корзины, желоба и кабельные лестницы, позволяют прокладывать и поддерживать длинные длины кабелей. Просмотрите множество вариантов от популярных брендов, таких как Snake Tray® и Wiremaid USA® / Cable-MGR®.

ПРОВОДНИК

Блок кабельного короба — это, по сути, прочный кабельный желоб, который упрощает организацию, протягивание и разделение кабелей. Кабельный канал идеально подходит для защиты чувствительной электропроводки от мусора, пыли и других внешних загрязнений.И у нас есть обширная коллекция, от простых воздуховодов со сплошными стенками от WireRun ™ до систем Versi-Duct® с высокой пропускной способностью от Leviton®.

ТЕПЛОВАЯ РУКА

Один из наших самых популярных продуктов, термоусадочный материал, разработан для сжатия при контролируемом воздействии тепла от нагревательного агента, такого как тепловая пушка. После усадки трубка навсегда сохранит свою новую форму. Обычно он используется для обеспечения герметичности, заделки, изоляции и / или снятия натяжения проводов или кабелей.Оцените невероятное разнообразие цветов 3M®, идеально подходящих для цветового кодирования или просто добавления стиля в любую сетевую настройку! Для специализированных опций, таких как экранирование высокочастотных электромагнитных помех, просмотрите нашу коллекцию Shrinkflex от Techflex®.

ДЕРЖАТЕЛИ КАБЕЛЯ И ШЛАНГА

Прокладка силовых кабелей и шлангов через автоматизированное оборудование создает риск запутывания, заедания и даже поломки. Вот тут-то и пригодятся держатели для кабелей и шлангов.В совокупности известные как «кабельные трассы», держатели кабелей и шлангов направляют кабели и шланги через оборудование, поддерживая организацию и гарантируя, что кабели не превышают радиуса изгиба. Наши держатели для кабелей и шлангов от ведущих производителей, таких как Gortrac® и Igus®, специально разработаны, чтобы выдерживать истирание и нагрузки, связанные с производственной средой.

СИСТЕМЫ ОПОРЫ КАБЕЛЯ

Если построить целую систему кабельных лотков непрактично, выберите одно из наших более гибких решений для поддержки кабелей.Петли, седла, кольца для уздечки (как из чистого металла, так и с покрытием из ПВХ) и J-образные крючки — и это лишь некоторые из них — обеспечивают ключевую поддержку в тех областях, в которых вы больше всего нуждаетесь, и удерживают ваши провода и кабели в подвешенном состоянии простым и регулируемым образом. Arlington и Cooper B Line — два наших фаворита!

КАБЕЛЬНЫЕ СТЯЖКИ

Простые, экономичные и эффективные кабельные стяжки — бесценный инструмент для всех, от домашних любителей до профессиональных подрядчиков.Высокая прочность на разрыв и простота использования делают кабельные стяжки идеальным решением для связывания и закрепления проводов и кабелей. И у нас есть большой выбор, который вы можете просмотреть, в том числе классические нейлоновые стяжки на молнии и галстуки из нержавеющей стали от ведущего бренда ACT®.

ЗАЖИМЫ, ЗАЖИМЫ И ЗАЖИМЫ

Держите ваши провода и кабели закрепленными с помощью нашей коллекции оберток, зажимов, крючков, связок и зажимов. У нас есть все: от простых оберток для проводов наушников до профессиональных зажимов для электрических проводов для связывания и прокладки в сложных условиях.Среди наших любимых брендов — прочный Mag Daddy ™, стильный BlueLounge и ультра-удобный Belkin ™.

КРЮЧОЧНО-ПЕТЛЕВЫЕ ОБЕРТЫВАНИЯ И КРЕПЕЖИ

Многоразовые и регулируемые, наши бинты на липучке — отличное решение для хранения проводов, шнуров и даже шлангов в организованном порядке и в безопасности. Вы можете использовать «VELCRO» как универсальное средство для этих типов застежек, но ничто не сравнится с самим классическим брендом — и у нас есть тонны бинтов VELCRO® Brand, из которых вы можете выбрать.

КАБЕЛЬНЫЕ БУНДЛЕРЫ

Поддерживайте порядок и держите пучки кабелей аккуратными и распутанными с помощью наших инструментов для организации пучков кабелей. Они особенно полезны при работе с очень длинными связками!

ШНУРЫ И НАМОТКИ

Держите ваши удлинители и шнуры питания под контролем с помощью наших катушек и намотчиков для шнуров. У нас в наличии множество опций от ведущих брендов, таких как ReelCraft® и Rack-A-Tiers®, поэтому независимо от того, нужна ли вам сверхмощная намоточная машина, способная обрабатывать тысячи футов промышленного кабеля, или небольшая выдвижная катушка для шнура для личного использования, вы » я найду его здесь.

Похожие записи

05.09.2023 0

Coocox: CooCox. Текущее состояние дел. / CoIDE / Pluslab

05.09.2023 0

Приборы для измерения давления жидкости: Манометр — из чего состоит? Виды и типы

05.09.2023 0

Регулируемая индуктивность: Регулируемая катушка индуктивности на кольцевом сердечнике

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
