Заземление в частном доме своими руками 220в, как сделать

Чтобы обеспечить свой собственный частный дом безопасной системой электроснабжения, необходимо в процессе его реконструкции или при проведении новой схемы электрической разводки учесть систему заземления. При этом необходимо отметить, что монтаж заземления в частном доме своими руками 220в – процесс не очень сложный. Особенно, если сравнивать с монтажом в многоквартирном доме. И хотя все понимают, зачем нужно защитное заземление, не всего его делают. Поэтому рассмотрим конструкцию полностью, а заодно ответим на вопрос, как сделать контур заземления загородного дома.

Устройство заземления на улице у дома

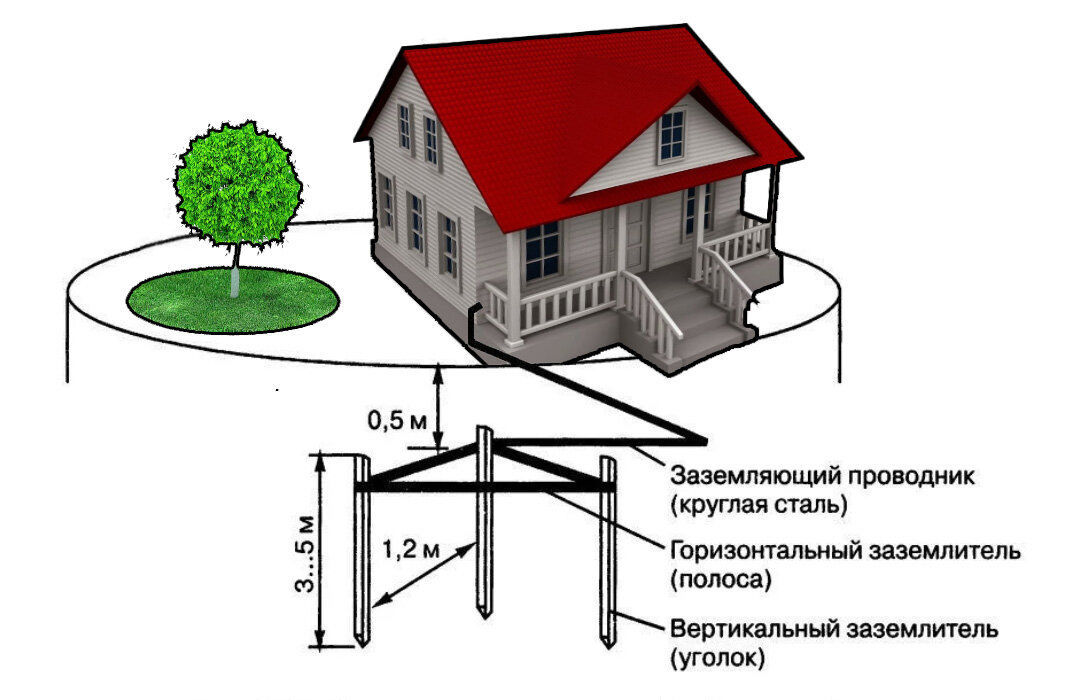

Устройство контура заземления в частном доме – это штыри, вбитые в грунт вертикально, которые обвязываются между собой проводниками. И вся эта конструкция соединяется с распределительным щитком в доме. Перед тем как сделать заземление в частном доме, необходимо подготовить необходимые инструменты и материалы.

Из инструментов понадобятся лопаты, лом, кувалда, молоток, сварочный аппарат с электродами, болгарка, гаечные ключи.

Из материалов:

  • металлический уголок размерами 50х50х5 мм;
  • стальная лента шириною 40 мм и толщиною 4 мм;
  • металлическая проволока катанка диаметром 8-10 мм.

Чисто в конструктивном исполнении домовый контур заземления представляет собой равносторонний треугольник, в углы которого вбиваются металлические заземлители. Для этого и используется металлический уголок. Глубина вбивания – 2,5-3,0 м. Сделать это можно самостоятельно обычной кувалдой. Если грунт на участке твердый, то можно сначала провести углубление при помощи бура на глубину 1,5 м, после чего добить уголки кувалдой.

Монтажный процесс необходимо начать с нанесения на грунт размеров и формы заземляющего контура. После чего по всему периметру выкапывается траншея шириною до 60 см, чтобы было удобно проводить сварку, и глубиною 80-100 см. Вбиваются заземлители. Чтобы процесс вхождения в грунт уголков проходил без проблем, рекомендуется их концы заострить под конус. До упора забивать не надо, нужно чтобы над дном траншей остались торчать края штырей, приблизительно 20-30 см.

Теперь необходимо уголки состыковать между собой горизонтальными элементами контура заземления. Для этого используется металлическая лента. Соединение производится только электрической сваркой. Никаких болтов, которые под землей покроются коррозией, а это частичное или полное отсутствие контакта, что приведет к неэффективности заземления в загородном доме.

Следующий этап – это соединение сделанного контура с распределительным щитком в доме. Для этого можно использовать или катанку, или ту же металлическую полосу. По двору соединительный контур проводится в траншее, внутри дома по стене или плинтусу. На конце проводника, который вошел в дом, приваривается болт М6 или М8. На него будет надеваться кольцо провода, отвечающего за внутреннее заземление частного дома. Крепление производится аналогичной гайкой. Может понадобиться изоляция стыков.

Внимание! В качестве элементов заземляющего контура нельзя применять металлическую арматуру. Ее внешний слой является каленым, что нарушает равномерное распределение тока по всему сечению профиля.

К тому же арматура в земле быстрее ржавеет.

Места сварки надо обязательно обработать антикоррозийными составами. Но весь контур окрашивать или покрывать каким-то защитными составами запрещено. Потому что в системе необходим полный контакт с землей, куда будут уходить блуждающие токи.

На этом монтаж контура заземления для частного дома можно считать законченным. Поэтому убедитесь, что сварочные стыки прочные, после чего лопатами надо закопать траншеи. Кстати, эту технологию можно использовать и для сооружения системы молниеотвода (громоотвода). Вот такое устройство заземления в частном доме можно сделать своими руками.

Необходимо отметить, что правильная форма заземления частного дома – это необязательно треугольник. Можно использовать квадрат, окружность, линию и другие фигуры. Важно, чтобы сам контур не создавал сопротивления, поэтому максимальное количество вбитых вглубь земли заземлителей и их горизонтальных собратьев было как можно больше. Хотя треугольник – проверенный временем вариант. И еще один немаловажный момент – расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше одного метра.

Подключение в электрическом щите

Обычно питание частных домов электрическим током осуществляется воздушными линиями электропередач. Поэтому ввод в дом делают двумя проводами: фаза и ноль. Их система заземления основана на схеме TN-C, в которой установленный нулевой контур – он же и заземляющий, подключен к общей нейтрали в трансформаторной подстанции.

Так как свой дом оборудуется заземляющей системой, то подключение может быть проведено по двум разным схемам:

  1. TN-C на TN-C-S;
  2. TN-C на TT.

Подключение контура по схеме TN-C-S

Система заземления частного дома своими руками по схеме TN-C – это, как правило, двухпроводная разводка, в которой один провод является фазой, второй нулевой выполняет сразу две функции: рабочего проводника N и защитного PE. Чтобы перевести на схему TN-C-S, необходимо внутри распределительного щитка установить дополнительную шину. Она должна иметь металлический контакт с корпусом электрощита. К ней будут присоединены нулевой провод питающей сети и проводник от нового заземляющего контура, собранного своими руками.

Новую шину нужно соединить с шиной, к которой был соединен нулевой провод N, выходящий из дома. При этом контакта шины N с щитком не должно быть. По сути, так и получится, потому что в щитке на шине устанавливается диэлектрический клеммник, через который и проводится соединение. Кстати, фазный провод также изолирован от элементов распределительного щита и его корпуса.

Последний этап, как правильно сделать заземление в частном доме по системе TN-C-S, это соединить между собой новую шину и заземлительный контур. Обычно для этого используется медный многожильный кабель сечением не меньше 4 мм², один конец которого крепится к щитку, второй к болту, приваренному на конец заземляющего проводника на вводе в дом.

Подключение по схеме TT

Схема похожа на заземление дома по системе TN-C-S, но есть у нее и разительные отличия. В системе подключения TT входящий проводник PEN, несущий двойную нагрузку (нуля и земля), подключается к шине, которая изолирована от контакта с распределительным щитком. Как, в принципе, и фазный проводник. К ней будет подключаться нулевой провод, выходящий из дома.

К не заизолированной шине, которая с другими шинами ничем не связана, подключается заземляющий провод, выходящий из дома. Сюда же подсоединяется и заземлитель, идущий от уличного контура заземления. Соединение производится медным кабелем с минимальным сечением 10 мм². То есть, получается, что все провода проходят по разным контурам и друг с другом соединяются лишь в бытовых приборах.

Отличительной особенностью системы заземления TT, ее положительная сторона – это разделение двух контуров: нуля и заземления. В системе TN-C-S есть один негативный момент – при отгорании провода PEN, электричество пойдет по наименьшему сопротивлению, то есть, по самому защитному заземлению. А это чревато большими неприятностями. Минимально, что может случиться, произойдет короткое замыкание в проводке, могут сгореть бытовые приборы. Максимально – здесь и до пожара не так далеко.

Заземления в частном доме по системе TT гарантирует полную безопасность при любых нестандартных ситуациях. И даже если проводник PEN отгорит, то просто в доме не будет электричества, потому что заземляющая сеть проходит отдельным контуром. И ничем с нулем она не связана. Поэтому, выбирая систему заземления для дома ТТ (своими руками смонтированную), можно быть уверенным в полной ее безопасности.

Проверка заземления

Заземление в деревянном доме или кирпичном готово, необходимо его проверить. Что для этого нужно сделать?

  • Разбираем любую розетку в доме.
  • Берем мультиметр и выставляем его в режим напряжения.
  • Соединяем щупами прибора провода фазы и нуля. Должно появиться значение напряжения в сети.
  • Затем соединяются фаза и заземление. Прибор должен показать немного отличающееся (сниженное) значение напряжения, чем в предыдущем пункте.

Все это можно сделать и при помощи контрольной лампочки. Все те же манипуляции, при которых лампочка должна гореть ярко при соединении фазы с нулем, и тусклее при соединении фазы с землей. Вот так можно ответить на вопрос, как проверить заземление в частном доме.

Полезные советы

В связи с устройством заземления дома своими руками частные владельцы домов и новоиспеченные застройщики часто сталкиваются с некоторыми проблемами, которые сами решить не могут. К примеру, заземление в частном доме своими руками (380в подводимого напряжения). Есть ли какие-то особенности в проведении монтажа? Никаких особенностей нет, потому что трехфазное подключение внутри дома разбивается по однофазным контурам, которые равномерно разбрасываются по всему зданию. К примеру, одна фаза идет на освещение, вторая на розетки, третья замыкается, к примеру, на бойлер. Заземлить же дом приходится по одному контуру. Тот есть, провод заземления, выходящий из дома, соединяется с шиной, куда был подсоединен заземлитель с улицы. При этом внутри помещений заземляющий контур соединяет между собой все розетки и мощные бытовые приборы, как отдельно стоящие потребители.

Можно ли сделать заземление в доме, используя для этого подвал или погреб? Никаких проблем и здесь нет. Главное, чтобы заземление в подвале (погребе) полностью находилось в земле, чтобы сопротивление конструкции было минимальным. При этом погреб будет идеальным местом (влажный пол и грунт, хорошо проводящие ток), единственное к нему требование – это закрыть место установки контура защитными приспособлениями, к примеру, уложить деревянные решетки на пол.

Заключение по теме

Устанавливая схему заземления в частном доме своими руками на 220в, необходимо осознавать, что это мера безопасности. И какие бы затраты не пришлось делать, не стоит переживать, что семейный бюджет несет убытки. Это окупится сторицей, ведь здоровье и жизнь стоят дороже. Поэтому не стоит раздумывать, делать заземление в частном доме или нет. Ответ положительный – нужно заземление делать, не откладывая. Для заземления не стоит скупиться, а как оно делается, подробно описано.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как сделать заземление в частном доме своими руками — 220В и 380В

Заземление – необходимая мера в любом частном доме или квартире. Оно гарантирует безопасность использования электроприборов и защищает от риска возникновения короткого замыкания. Если нужно сделать заземление в частном доме своими руками: 220В и 380В – это две сети, для заземления которых придется выполнять различные действия. Для первого варианта подойдет и обычное зануление без монтажа контура, а вот для второго заземляющий контур является обязательным.

Монтаж заземления – необходимая мера для безопасного проживания в доме

Блок: 1/12 | Кол-во символов: 541
Источник: http://remoo.ru/elektrika/zazemlenie-v-chastnom-dome-svoimi-rukami-220v-i-380v

В каких целях устраивается заземление?

Устройство заземления собственного дома требуется по нескольким причинам.

Существуют конкретные нормы, обязывающие заземлять дом — в ином случае можно получить весьма серьезный штраф. Помимо этого, некоторые приборы, без которых комфорт в частном доме невозможен (например, газовый котел), просто нельзя эксплуатировать без данной защиты.

Заземление газового котла

Главной же целью устройства токозащиты является устранение риска поражения электротоком от прикосновения к корпусу какого-либо бытового электроприбора. При испорченной проводке, например, стиральной машины, на ее корпусе висит фаза. Стоит только прикоснуться к устройству, и можно получить очень чувствительный электроудар, который может оказаться смертельным. При наличии защиты ток просто убежит по пути наименьшего сопротивления.

Правильное устройство заземления позволяет минимизировать количество помех в электросети. Также оно значительно снижает электромагнитные излучения, негативно сказывающиеся на самочувствии и состоянии здоровья проживающих людей.

Блок: 2/9 | Кол-во символов: 1060
Источник: https://HomeMyHome. ru/zazemlenie-v-chastnom-dome-svoimi-rukami-220v-i-380v.html

Зачем нужен контур заземления

Электрический ток может быть смертельно опасным для человека – это общеизвестный факт. В результате аварийной ситуации, под напряжением может оказаться корпус электроприбора, из-за чего прикосновение к нему станет угрозой для жизни и здоровья. Монтаж заземления 220В в частном доме своими руками помогает избежать этого риска.

Как это работает? Поверхность электрического оборудования становится опасной тогда, когда обрывается нулевая фаза. Контур заземления как раз играет роль такой фазы, через которую электричество уходит в землю.

Защитное заземление значительно снижает напряжение, под которое может попасть человек

Устройство заземления обязательно не только для частных домов, но и для любого промышленного оборудования, электрических установок бытового назначения и пр. Контур заземления снижает риск перегрузок, пожароопасность оборудования, а также повышает безопасность работы с ним.

Блок: 2/12 | Кол-во символов: 943
Источник: http://remoo.ru/elektrika/zazemlenie-v-chastnom-dome-svoimi-rukami-220v-i-380v

Почему необходимо качественное заземление

Заземление – это электрическое соединение металлических поверхностей приборов с землей. Физически оно состоит из ряда последовательно соединенных конструктивных элементов, которые называют системой заземления.

Его электрическое сопротивление в сетях 220В, 380В не должно быть выше 4 Ом.

Многим известно, что правила организации рабочего места на предприятии требуют заземления металлических корпусов компьютеров. Конечно, это делается для повышения электробезопасности. Однако при этом улучшается и помехоустойчивость электроники, что увеличивает скорость работы компьютера. Так почему бы не провести в дом заземление, чтобы обеспечить лучшие условия для работы и себе, и технике?

Так бывает, что при касании металлического корпуса водонагревателя или стиральной машины ощущается пощипывание током. Неприятность данного вида также устраняется при заземлении корпуса агрегата.

Так выглядят заземляющие контакты защитного провода

Известно, что исправная микроволновая печь не создает опасного излучения для людей, находящихся рядом. При этом действительно надежная защита обеспечивается только при надежном заземлении ее корпуса. Если же в доме установлен газовый котел, его эксплуатация без заземления вообще не допускается из соображений безопасности.

Во вновь строящемся жилье всегда устанавливается устройство защитного отключения, которое предотвращает возгорание проводки и поражение людей электричеством. Его полноценная работа возможна только при наличии контура защитного заземления. Читайте о подключении УЗО в статье «Схема подключения автоматов и УЗО в однофазной и трехфазной сети с заземлением в частном доме и квартире».

Как известно, громоотвод защищает строения от пожара, а электроприборы — от повышенного напряжения. Монтаж молниеотвода у деревянного дома выполняется только при наличии контура заземлителей.

Защита человека от поражения электрическим током

Приведенная иллюстрация наглядно демонстрирует механизм защиты людей от поражения электрическим током при наличии заземления. Суть его заключается в том, чтобы тело человека не подвергалось воздействию недопустимого напряжения и тока.

Блок: 2/8 | Кол-во символов: 2144
Источник: https://SamoDelino.ru/elektrosnabzhenie/zazemlenie-v-chastnom-dome-svoimi-rukami-220v.html

Что такое заземление: немного теории

Прежде чем приступать к сооружению заземления, разберёмся, что это такое и как оно работает. Стандартное напряжение подаётся к бытовым потребителям двумя способами — по двум или четырём проводам. В первом случае между так называемым фазным и нулевым проводником присутствует напряжение 220 В — такая сеть называется однофазной. Во втором случае мы имеем дело с трёхфазной сетью, электричество в которой передаётся тремя фазами и одним нулём. Потенциал между соседними фазами составляет 380 В, тогда как напряжение между нулевым проводником и каждой фазой равняется 220 В.

Схема подключения дома к сети 220 В с контуром заземления называется однофазной

Нулевой провод часто называют «землёй» и совсем неслучайно. Дело в том, что он имеет прямое соединение с поверхностью нашей планеты, вследствие чего потенциал между ними равняется нулю. Если по какой-либо причине соединение с нулевым проводом исчезнет, то проводником электричества может стать человек. Попадание под опорное напряжение смертельно опасно, поэтому учёные придумали способ, как пустить ток по другому пути. Для этого корпус современных электроприборов подключают к устройству, которое имеет хороший контакт с землёй. Его сопротивление по нормам не должно превышать 4 Ом, тогда как наше тело обладает сопротивлением в 100 000–500 000 Ом. Естественно, в этом случае ток будет течь по пути минимального сопротивления и человек окажется в безопасности.

Для подключения коттеджа к трёхфазной сети используется четыре провода

Упоминаемое выше приспособление называется контуром защитного заземления. Благодаря ему удаётся:

  • снизить риск поражения электрическим током;
  • избежать повреждения бытовой техники при обрыве нуля;
  • снизить уровень электромагнитных помех, исходящих от бытового электрооборудования и электропроводки;
  • сгладить шумовые помехи, присутствующие в электрических сетях.

Заземляющие контуры обустраиваются не произвольно, а в строгом соответствии со следующими нормативными документами:

  1. Правилами техники безопасности при эксплуатации электроустановок (ПТБЭ).
  2. Правилами устройства электроустановок потребителей (ПУЭ).
  3. Правилами технической эксплуатации электроустановок потребителей (ПТЭЭ).

Прочитав все три документа, вы нигде не встретите упоминаний, что к монтажу заземляющих контуров допускаются исключительно квалифицированные представители энергопоставляющих организаций. Соответственно, работы по обеспечению электробезопасности можно выполнить самостоятельно. Главное, чтобы заземляющий контур был построен по всем правилам и соответствовал принятым нормам.

Блок: 2/7 | Кол-во символов: 2562
Источник: https://elektro.guru/elektrika-v-kvartire/kak-sdelat-zazemlenie-v-chastnom-dome.html

Звенья контура заземления

Схема заземления состоит из таких звеньев:

• в землю на глубину не менее одного метра забиваются три стальных круглых арматуры в форме треугольника;
• полосой шириной 30-50 мм с помощью сварки арматуры соединяются;
• получившийся контур заземления подключается к счетчику.

Если перед тем как сделать заземление на даче своими руками, вы слышали советы о нецелесообразности применения в качестве соединительных элементов механизма обычных болтов, вам повезло. На самом деле болты имеют не очень хорошее свойство — быстро окисляться, что будет препятствовать проводимости контуром электричества. Исходя из этих же соображений, не рекомендуется окрашивать рамку, краска не даст возможности току уходить в землю.

Если без болтов обойтись никак не получается, размещайте их над уровнем почвы и хорошо зачищайте. Регулярно обрабатывайте детали токопроводящими средствами.

Блок: 3/7 | Кол-во символов: 892
Источник: https://electriktop.ru/provodka/kak-sdelat-zazemlenie-v-dome.html

Особенности монтажа

Важно правильно выбрать место для установки устройства. В этом месте должно быть исключено нахождение человека или животного, так как это может привести к летальному исходу.

Важные составляющие правильного контура

Эту зону нужно тщательно оградить, или закрыть каким либо валуном или скульптурой. Особые правила нужно учитывать, выполняя заземление в частном доме своими руками 220в. Схема предполагает использование заземлителей, которые вбиваются на глубину около трех метров.

Порядок установки глубинного заземлителя

Затем пруты обрезаются на 15-20 см ниже уровня земли. Между ними делаются каналы, куда укладываются соединяющие элементы. Для крепления применяется сварка. Контуры 220в и 380в отличаются разным значением сопротивления.

Блок: 4/11 | Кол-во символов: 753
Источник: https://aquatic-home.ru/zazemlenie-v-chastnom-dome-svoimi-rukami-220-v.html

Что такое контур заземления: определение и устройство

Контур заземление – это специальная конструкция из электропроводящих материалов с малым электрическим сопротивлением, обеспечивающая мгновенный отвод электрического тока в землю. Он состоит из 2-х соединенных между собой частей – внутренняя и наружная система. Надежное их соединение осуществляется во входном электрощите.

Устройство наружной подсистемы должно обеспечивать переход электрического сигнала в землю с распределением его по площади. Ее основу составляет несколько электродов, заглубленных в грунт и соединенных между собой в контур с помощью пластин. От пластин отходит шина достаточного сечения, которая вводится в электрощит, где соединяется с внутренней подсистемой. Каждый электрод представляет собой металлический штырь, закопанный (вбитый) на определенную глубину.

Внутренняя подсистема – это разводка заземляющей цепи по всему дому. Проводники от щита отводятся на розетки, к корпусам мощных электроустройств, к металлическим магистралям (трубы). Отдельные проводники объединяются в общую шину, которая присоединяется к шине внешнего контура.

Принцип действия контура заземления достаточно прост. Электрический заряд, накопленный в металлических элементах (корпуса установок, трубопроводы, арматура и т.д.) при повреждении изоляции проводников электросети или наведенный от внешних источников, устремляется по проводам внутренней подсистемы, имеющим малое электрическое сопротивление, к контуру внешней подсистемы. По закопанным в грунт электродам он «стекает» в землю. В свою очередь, земля имеет огромную емкость, что позволяет свободно «впитывать» такие утечки электричества.

Блок: 4/13 | Кол-во символов: 1648
Источник: https://odinelectric. ru/elektrosnabzhenie/kak-sdelat-zazemlenie-v-dome

Как делать заземление в частном доме своими руками: 220В и 380В при старой проводке

Многим владельцам частных домов и квартир не понаслышке знакома проблема со старой и ветхой проводкой, к которой может быть очень сложно подвести заземление. Единственный верный вариант в таком случае – это полная замена старой проводки на новую. Однако далеко не каждому это по карману, поэтому иногда приходится обходиться тем, что есть.

Если нет возможности заменить всю проводку, то нужно хотя бы установить новые розетки, выключатели и распределительные коробки. При этом не нужно менять схему их расположения. При установке новых розеток очень важный момент – это контроль проводов заземления. Они должны находиться в распределительных коробках и выходить на шину заземления через распределительный щит. Ее крепление монтируется на корпус щита.

Подключение УЗО с заземлением позволяет реализовать наиболее полную и надежную схему электрозащиты человека, бытовых электроприборов, электропроводки и сооружений

Еще один относительно простой и дешевый вариант того, как правильно сделать заземление в частных домах – полное отключение старой проводки. В таком случае она просто отсоединяется от щита и остается в стене, а новая проводка прокладывается снаружи. Для этой цели хорошо послужат пластиковые кожухи, а новые выключатели и розетки можно устанавливать в уже имеющихся отверстиях в стенах.

Для обновления распределительных коробок, достаточно будет всего лишь убрать из них старые провода. Новая схема проводки собирается относительно просто, если под рукой есть все необходимые комплектующие:

  • кабель-каналы для защиты внешней проводки;
  • провода;
  • розетки, выключатели и распределительные коробки.

Если вам нужно провести новую проводку в старом доме и провести к электрическому оборудованию заземление, то придется также устанавливать новый распределительный щит. При этом старую проводку можно оставить, но подключать к ней стоит только маломощные электроприборы.

Трехфазная схема щитка в частном доме с разделенным проводником нейтрали и заземления: 1 — пластиковый или металлический корпус щита; 2 — соединительные элементы нолевых рабочих проводников; 3 — соединительный элемент РЕ-проводника, а также уравнивания потенциалов; 4 — соединительный элемент фазовых проводников групповых сетей; 5 — выключатель дифференциального тока; 6 — автоматические выключатели; 7 — линии групповых цепей; 8 — дифференциальный автоматический выключатель; 9 — счетчик

Капитальный ремонт электропроводки в старом доме – это долго и дорого, более бюджетный вариант обезопасить себя от пожара и возможности короткого замыкания – это дополнить сему электропроводки одним проводом заземления. Его можно даже не укладывать внутри стены, а просто проложить в пластиковом кабель-канале.

Преимущества такого варианта очевидны: кабель-канал отлично вписывается в любой интерьер и хорошо крепится к любому материалу. Канал обычно проводится между распределительными коробками, а также от распределительного щита. В каждой распределительной коробке все заземляющие провода должны быть соединены между собой и выходить на заземляющую шину.

Наиболее предпочтительная цветовая маркировка проводов для России, Белоруссии и Украины

Блок: 4/12 | Кол-во символов: 3246
Источник: http://remoo.ru/elektrika/zazemlenie-v-chastnom-dome-svoimi-rukami-220v-i-380v

Виды заземлителей

Заземлители могут применяться двух видов:

  • естественные;
  • искусственные.

В качестве естественных заземлителей могут выступать металлоконструкции, глубоко установленные в грунт, либо железобетонный фундамент здания.

Фундаментное заземление

Искусственные же заземлители, использующиеся для самостоятельного устройства заземления 220В в частном доме разделяются на следующие виды:

  • горизонтальные — изготовленные из круглой либо полосовой стали, укладывающиеся в траншею параллельно земле;

Горизонтальный заземлитель (стальная полоса 40х4 мм)

  • вертикальные — отрезки стального уголка, забиваемые в почву;

Элементы вертикального заземления

  • заглубленные — изделия из полосовой стали, укладывающиеся на дно траншеи по ее периметру.

Для изготовления устройств защиты преимущественно используются:

  • сталь круглая Ø 10-16 м;
  • сталь полосовая сечением 40х4 мм;
  • сталь угловая 50х5х5 мм.

Уголки для устройство заземлителя

Важно! Крайне нежелательно в качестве заземлителя использовать арматуру — она изготавливается из каленого металла, который обладает относительно невысокой электропроводностью.

Блок: 5/9 | Кол-во символов: 1081
Источник: https://HomeMyHome.ru/zazemlenie-v-chastnom-dome-svoimi-rukami-220v-i-380v.html

Как заземлить правильно

Как сделать заземление в частном доме, а также как сделать контур, могут подсказать, например, доброжелательные друзья или соседи. Только, к сожалению, не все владеют информацией, которая позволяет осуществить данный процесс правильно.

Так вот, заземление частного дома своими руками категорически запрещается производить на любые дюкеры, шлейфы, рампы, а также на водяные трубы, что особенно свойственно для радиолюбителей. Наличие пластика в разводке вашего жилища в разы умножает вероятность пробоя током. К тому же не полагается наружный вывод заземляющих проводников с последующим подсоединением к «земле» на необорудованной платформе.

Объяснить это можно тем, что любому металлу присущ определенный электрохимический заряд. Намокая снаружи, в силу погодных условий, создается гальваническая пара, которая приводит к электрокоррозии. Различные обработки, предназначенные для защиты, помогают лишь в сухих помещениях. Коррозия способна проникать даже под поверхностный слой заземлителя. Поэтому часто случается, что при поломке проводник моментально отгорает, когда как владелец дома уверен в его надежности и работоспособности.

Еще одним очень важным моментом является то, что защитное заземление электроустановок последовательно один через другой и подсоединение нескольких заземлителей к общей шине, производить противопоказано. Это может грозить электромагнитной несовместимостью. Так, в случае аварийной ситуации поломка первой установки повлечет за собой остальные и помехи в работе будут проявляться у каждой из них.

Блок: 5/7 | Кол-во символов: 1549
Источник: https://electriktop.ru/provodka/kak-sdelat-zazemlenie-v-dome.html

Как сделать заземление 220 В в частном доме своими руками

Иллюстрация Выполняемое действие
Устройство контура заземления частного дома своими руками начинается с траншеи под будущий контур. Оптимальной длиной стороны треугольника является 3 м, но многие не обращают на это внимания. После полного устройства контура можно будет добавить штыри, если сопротивление нас не устроит.
По углам треугольника, глубиной около полуметра пробуриваем скважины. Глубокими они не получатся, однако немного помогут забить электроды в грунт.
Для скважин можно воспользоваться ручным или бензиновым ямобуром.
В нашем случае используется в качестве штыря стальной уголок, который нужно предварительно заточить. Это легко сделать посредством болгарки с отрезным диском по металлу.
Теперь нужно опустить электрод в скважину и забить в грунт то, что не зашло.
Из трехметрового уголка у нас осталось лишь 15÷20 см. Скважину забиваем глиноземом и можно переходить к установке шин.
Шины крепятся к электродам только при помощи сварки. Болтовые соединения не подойдут – они не дают нужной плотности.
Закончив приваривать шины к штырям, прокрашиваем соединительные швы. Сам контур красить нельзя, но сварочные швы подвержены коррозии, что может привести в негодность все заземляющее устройство за пару лет.
Далее приваривается шина заземления, идущая к дому. Длина определяется расстоянием до строения плюс высота фундамента.
Крепим ее к фундаменту на простые дюбель-гвозди с алюминиевыми пробками.
Просверлив в верхней части два отверстия, плотно прикручиваем болты, к которым фиксируется заземляющий кабель, идущий в дом.
Последний шаг – покраска той части шины, которая находится над грунтом. Закрываются и болты. Т.к. они протянуты, крутить их будет не нужно, а краска убережет от внешних погодных явлений. Монтаж контура заземления окончен.

Становится понятно, что выполнить контур заземления частного дома своими руками возможно, хотя и непросто.

Что такое естественный заземлитель и как его использовать

Рассмотрим, как сделать заземление на даче своими руками без выкапывания траншей и укладки контура. Для этого можно использовать естественные заземлители, которыми являются трубы или металлические конструкции, находящиеся под землей.

Схема устройства громоотвода в частном доме

Очень важно! В качестве естественного заземлителя нельзя использовать трубопроводы ГСМ и канализацию. Металлоконструкции не должны быть окрашены краской или покрыты антикоррозийными составами.

Рассматривая заземление 380 B частного дома своими руками, отметим, что отличий в монтаже контуров здесь нет, о чем уже говорилось ранее.

Заземление отдельных бытовых приборов и оборудования

Часто бывает, что владельцы частных домов (особенно дачных), не видят смысла монтировать полноценное заземление. Оправдывать или осуждать мы никого не можем, а значит рассмотреть этот вариант так же стоит. Разберемся, как заземлить водонагреватель в частном доме, не монтируя при этом всей системы защиты.

Знак заземления ГОСТ-21130

Сделать это довольно просто, используя естественный заземлитель. От  него нужно проложить кабель непосредственно к прибору или к розетке, от которой устройство питается. Часто, таким образом, производится заземление газового котла в частном доме, но можно так защитить и любой другой бытовой прибор.

Встречаются «электромонтеры», которые на вопрос, как заземлить розетку в частном доме, советуют бросить перемычку от нулевого контакта на заземляющий. Прислушиваться к подобным советам явно не стоит – это чревато проблемами. О подобных ошибках мы обязательно сегодня поговорим. А сейчас стоит подробнее остановиться на том, как проверить готовый контур заземления, соответствует ли он необходимым требованиям.

Швы соединения на шинах должны быть качественно проварены

Проверка работоспособности заземляющего устройства подручными средствами

Многие не понимают, как проверить заземление в частном доме, не приобретая дорогостоящее оборудование. Для производства испытания выполненного контура будет нужен обычный мультиметр. После полного монтажа «земли» включаем подачу электроэнергии и переводим ручку мультиметра на максимальное напряжение в режиме переменного тока. Замерив напряжение между контактами «фаза-ноль» и «фаза-земля», нужно обратить внимание на разницу показаний. Если она меньше 10 В, это значит, что работы выполнены правильно и контур функционирует как нужно. Если же разница велика, есть способ улучшить показатели.

От любого из углов треугольника прокапывается траншея, длиной 3 м. С краю вбивается еще один электрод, который соединяется с основным контуром шиной, аналогично тому, как описано в пошаговой инструкции. Траншея засыпается, и проверка производится снова. Обычно одного добавочного луча достаточно для исправления ситуации.

Для проверки заземления профессионалы используют дорогостоящее оборудование

Важно! Проверку контура заземления нужно производить с периодичностью раз в год. Это обезопасит проживающих от поражения электрическим током в случае возникновения внештатной ситуации.

Частые ошибки при монтаже заземляющего устройства

Наиболее частой ошибкой является перемыкание нейтрали с заземляющими шинами. Это приводит к несанкционированному срабатыванию устройств защитного отключения. Так же опасно подключать заземляющий контакт к нулю в розетке. Кроме обманчивого спокойствия это ничего не даст. Разберем ситуацию, при которой в щите или распределительной коробке начинает подгорать ноль. Происходит пробой изоляции на корпус бытового прибора и ноль отгорает. Если он был совсем слаб, автоматика сработать не успеет. В результате получим пропажу нуля при наличии напряжения на корпусе. Итог будет неутешительным.

Разводка в щите должна быть выполнена аккуратно и качественно

Следующим отметим подключение заземляющей жилы к батарее отопления или водяному стояку. Делать этого нельзя. Использование естественного заземлителя допускается при подключении к нему перед вводным щитом и правильном расключении.

Не допускается монтаж защиты алюминиевым кабелем, который имеет повышенное сопротивление в сравнении с медью.

Очень важно! Работы, связанные с электромонтажом требуют снятия напряжении. Допускается кратковременная подача электричества для проверки электропровода или иных параметров, но только при соблюдении всех мер предосторожности и соблюдении правил электробезопасности.

Нельзя работать при неснятом напряжении – это опасно

Блок: 5/8 | Кол-во символов: 6318
Источник: https://homius.ru/zazemlenie-220-v-v-chastnom-dome-svoimi-rukami.html

Что запрещено делать при заземлении?

Выполняя заземление, не стоит делать следующие вещи:

  • Не стоит монтировать только один металлический прут. Для качественного заземления требуется один или даже два треугольника.
  • Нельзя использовать элементы с высокой плотностью: швеллера или арматуру. Из-за прочной поверхности они будут хуже контактировать с грунтом.
  • Нельзя делать монтаж на глубину меньше, чем на 1 метр.

Пример правильного монтажа

Полезный совет! Перед тем как вкапывать металлические детали в землю, нужно их обработать специальными защитными покрытиями.

Блок: 6/11 | Кол-во символов: 555
Источник: https://aquatic-home.ru/zazemlenie-v-chastnom-dome-svoimi-rukami-220-v.html

Специальные молниеотводы

Согласно ПУЭ (Правила устройства электроустановок) контур заземления в частном доме должен быть дополнен молниеотводом. Наиболее актуально это для дачных домиков и загородных коттеджей. Как упоминалось выше, множественные колодцы и скважины для воды, а также неглубокое вкапывание поливочных труб – территории с идеальными условиями для удара молний. А так как подобные постройки по большей части деревянные, а подразделения пожарной охраны находятся за несколько десятков километров, пожар способен привести к выгоранию большого поселка всего лишь после удара одной молнии.

Поэтому, если вы только приобрели участок со строением, тщательно обследуйте его и убедитесь есть ли заземление, а также молниезащита коттеджа. В случае отсутствия того и другого необходимо срочно принимать меры. Это позволит избежать большой опасности, которая может угрожать жизни и здоровью ваших близких. Вы убережете их от поражения электричеством, а жилье защитите от неожиданного возгорания во время грозы.

Как вы уже знаете, заземление на даче своими руками и схема, по которой оно производится, совсем несложные. А чтобы сделать свой незамысловатый домашний громоотвод, понадобятся пара арматур. Они устанавливаются на крыше таким образом, чтобы выступали вверх от края конька приблизительно на полтора метра. Заземлить с контуром их можно с помощью стальной проволоки (от 6 мм) или шиной (16х4 мм).

Рекомендованная ширина стальной шины не должна превышать 60 мм. Ее большие размеры могут привести к обратному эффекту, когда молния будет отведена не в землю, а распространится по сторонам. Все соединения обязательно производятся путем сварки.

Блок: 6/7 | Кол-во символов: 1649
Источник: https://electriktop.ru/provodka/kak-sdelat-zazemlenie-v-dome.html

Монтируем заземление промышленного изготовления

Рассмотренная выше система защиты хороша тем, что ее можно обустроить из стандартных материалов самостоятельно. Придется повозиться с земляными работами и сваркой, зато результат достигается сравнительно небольшими средствами. Альтернативный вариант – приобрести специальный комплект для обустройства заземления.

Фабричный набор для монтажа заземления

Комплекты, один из которых представлен на фото, рассчитаны на суммарную длину от 6 до 45м и состоят из различного количества следующих элементов:

  • штырь стальной омедненный длиной 1,5м;
  • муфта соединительная;
  • наконечник стартовый;
  • головка направляющая для насадки перфоратора;
  • зажим для подключения провода;
  • смазка токопроводящая;
  • лента гидроизоляционная;
  • насадка на перфоратор.

Рассматриваемая система защиты хороша тем, что не требует сварочных работ и занимает минимальную площадь. Покрытые медью стержни имеют очень хороший контакт с землей. В этом случае в небольшой ямке можно установить всего один достаточно длинный заземлитель (до 40м).

Однако стоит такой комплект немало. Кроме того, забивая стержни в грунт, можно попасть на камень. Извлечь детали из земли без повреждения проблематично. Кроме того, при устройстве заземления нужно проверять его сопротивление после забивания очередного штыря.

Этапы монтажа модульного заземления своими руками

Монтаж модульного заземлителя производится в следующем порядке:

  • резьбовые части стержня покрывают токопроводящей смазкой;
  • наворачивают на стержень наконечник стартовый и муфту соединительную;
  • в муфту закручивают головку направляющую;
  • в перфоратор зажимают специальную насадку, которую устанавливают в гнездо направляющей головки;
  • один человек удерживает штырь в вертикальном положении, другой включает перфоратор и забивает штырь в землю;
  • резьбовые части следующего стержня покрывают токопроводящей смазкой;
  • наворачивают на стержень муфту соединительную;
  • направляющую головку переставляют на новый стержень, а его вкручивают в муфту предыдущего;
  • проверяют сопротивление растеканию тока измерителем Ф4103-М1;
  • по достижении значения менее 4Ом на стержень закрепляют зажим для подключения провода;
  • детали зажима предварительно смазывают токопроводящей смазкой и подсоединяют медный провод сечением не менее 10мм2;
  • зажим вместе с проводом плотно обматывают лентой гидроизоляционной.

Блок: 7/8 | Кол-во символов: 2306
Источник: https://SamoDelino.ru/elektrosnabzhenie/zazemlenie-v-chastnom-dome-svoimi-rukami-220v.html

Как измерить заземление

После того, как в доме своими руками сделан контур, многих интересует вопрос, как проверить заземление. Ведь очень важно убедиться в его надежности. С этой целью предстоит произвести измерения сопротивления течения тока в грунте и сопротивления металлических связующих. Специалисты воспользовались бы профессиональными приборами, самому же определить уровень заземление коттеджа возможно с помощью меггера или электронного измерителя, которые лучше взять напрокат. При положительном результате сопротивление растекания вашего тока не должно превысить границу в четыре ома.

Также используется народный метод определения грамотного подключения к «земле», он предполагает использование стандартной лампочки с мощностью, превышающей 100 Вт.

Понадобится патрон с переноской, в него помещается лампа. Далее первый край подключается к фазе 220 В, а второй к контуру заземления в частном доме, который вы сделали своими руками. Исходящий полноценный свет от лампы скажет о верном подключении и качественно выполненных работах. В противном случае стоит проверить сварочные стыки и при необходимости выполнить их повторно.

Иногда случается, что лампа не загорается вовсе, тогда тщательно осматриваются на цельность все схемы заземления для частного дома, и начинать здесь необходимо со щита.

Подводя итог, можно сказать о том, что молниезащита дома и заземление для дома своими руками – работы не из сложных. Главное, подготовить специальный инструмент и электрооборудование. Что касается процесса сварки, тут можно приобщить любого, кто владеет сварочным аппаратом и определенными навыками. Все работы под домом, где нет заземления, требуют соблюсти размеры монтируемой конструкции с проводниками, также здесь важна глубина залегания проводов. Поэтому, если во всех этих деталях разобраться сложно, правильное заземление частного дома стоит доверить опытному электромастеру.

Такой вариант окажется относительно дешевым, по сравнению с услугами любой фирмы, которая за большие деньги готова произвести заземление дома. Несмотря на это, стопроцентную гарантию на электробезопасность ни одна из них не дает.

Теперь, зная все положительные моменты, вам решать, когда и как сделать заземление в частном доме, и стоит ли здесь обходиться только своими руками.

Блок: 7/7 | Кол-во символов: 2261
Источник: https://electriktop.ru/provodka/kak-sdelat-zazemlenie-v-dome.html

Заключение

Заземление в частном доме необходимо – это неоспоримый факт. Но от того, насколько правильно оно выполнено будет зависеть работоспособность защиты. Так же стоит подумать и о дополнительном оборудовании, установить устройства защитного отключения или дифавтоматы. Только полностью укомплектовав систему защитного заземления, появится уверенность в безопасности проживающих с Вами близких. Грозозащита не столь необходима, но при наличии возможности ее монтажа, лишней она уж точно не станет, а при ударе молнии спасет не только имущество, но возможно и жизнь.

Такие болтовые соединения в земле делать не стоит

Надеемся, читатель нашел интересующую информацию в сегодняшней статье. В обсуждениях ниже всегда можно задать вопрос, если осталось что-то непонятным. Наша команда постарается ответить на него как можно более полно и быстро. Если же есть опыт в подобной работе, убедительно просим поделиться им с другими читателями – это может помочь.

А напоследок предлагаем посмотреть довольно познавательный ролик на сегодняшнюю тему:

Предыдущая

ИнженерияВидеодомофон для квартиры с подключением к подъездному домофону: помощь в выборе и подключении

Следующая

ИнженерияТвердотопливные котлы длительного горения с водяным контуром: особенности, виды и популярные модели

Блок: 8/8 | Кол-во символов: 1269
Источник: https://homius.ru/zazemlenie-220-v-v-chastnom-dome-svoimi-rukami. html

Проверка правильности монтажа

Проверку проводят после окончания монтажных работ. Если есть доступ к специальному оборудованию, то можно использовать приборы типа ТН-200, ЕР-183М, Extex GRT300. Их принцип работы построен на измерении величины сопротивления между заземлителями и двумя заглублёнными в почву электродами. Для этого:

  1. Комплектные стержни вбивают в землю до специальной метки или на глубину более 50 см и зачищают небольшой участок на шине.
  2. Согласно инструкции выполняют присоединение прибора к штырям и соединительной шине, после чего считывают показания. В сети 220 В прибор должен показывать сопротивление не более 4 Ом, а для трёхфазной системы и того меньше — до 2 Ом.

Правильность монтажа проверяют специальными приборами — измерителями сопротивления заземления

При использовании измерителя сопротивления заземления М-416 электроды втыкают в грунт на расстоянии не менее 10 м друг от друга и более 20 м от ближайшего заземлителя.

Если доступа к таким точным приборам у вас нет, то проверить работоспособность заземления для сетей 220 В можно старым «дедовским» способом, который, тем не менее, сможет дать ответ о пригодности сделанной вами конструкции.

  1. Берут лампочку мощностью 100 Вт с патроном, к которому подключают два многожильных проводника.
  2. Их концы зачищают и включают в розетку — лампочка при этом должна ярко гореть.
  3. После этого при помощи индикаторной отвёртки определяют, какой контакт розетки соответствует фазе и подключают импровизированный «пробник» к этому выводу и контуру заземления.

Проверить работоспособность системы заземления можно при помощи лампы накаливания

Если свет при этом не менее яркий, чем при включении в сеть 220 В, то всё сделано правильно. Тусклое свечение указывает на высокое сопротивление или плохой контакт между отдельными элементами заземляющего контура. Если же лампочка не горит вовсе, то это указывает на обрыв в системе или неправильный монтаж.

Видео: как соорудить надёжное заземление частного дома своими руками

Система заземления должна быть оборудована в каждом доме. Установка защитного контура своими руками не является какой-то непосильной задачей. Всё, что понадобится для её решения — это правильный расчёт и аккуратный монтаж. Важно только не забывать о правилах техники безопасности при проведении работ, связанных с напряжением 220 В или 380 В. Если вы не уверены в своих силах, то проверку системы следует доверить знакомому электрику либо человеку, хорошо осведомлённому в том, где искать ту самую «фазу».

Блок: 7/7 | Кол-во символов: 2472
Источник: https://elektro.guru/elektrika-v-kvartire/kak-sdelat-zazemlenie-v-chastnom-dome.html

Тестовые работы на работоспособность

После выполнения монтажных работ выполняется обязательная проверка. Для этого к одному концу контура подсоединяется лампочка. Контур сделан правильно, если лампа ярко светит. Также работоспособность проверяется с помощью заводского прибора – мультиметра.

Проверка работоспособности заземления

Как правильно пользоваться мультиметром. В отдельном обзоре мы расскажем как правильно измерять основные электрические характеристики в самых распространенных ситуациях. Читайте!

Блок: 9/11 | Кол-во символов: 505
Источник: https://aquatic-home.ru/zazemlenie-v-chastnom-dome-svoimi-rukami-220-v.html

Особенности схем заземления 220 В и 380 В

Схемы заземления при вводе сетей на 220 и 380 В имеет определенные различия. Внешний контур таких систем абсолютно одинаков. Разница заключается в разводке кабеля и вводе в дом. В случае сети на 220 В вводится двухпроводная линия. Одна жила расщепляется на «нейтраль» и «землю», а другая устанавливается на изоляторы.

В случае сети на 380 В, чаще всего, подходит четырехпроводная линия. Один провод расщепляется аналогично предыдущему случаю, а 3 других проводника устанавливаются на изоляторы и изолируются друг от друга. Фазные жилы и «нейтраль» пропускаются через УЗО и дифавтомат.

Блок: 12/13 | Кол-во символов: 624
Источник: https://odinelectric.ru/elektrosnabzhenie/kak-sdelat-zazemlenie-v-dome

Распространённые ошибки при выполнении монтажных работ

Специалисты отмечают, что при самостоятельном монтаже чаще всего допускаются такие ошибки:

  1. Попытка защитить электроды от коррозии путем покраски. Такой способ недопустим, т.к. препятствует перетоку в землю.
  2. Соединение стальной металлосвязи со штырями болтами. Коррозия достаточно быстро нарушает контакт между элементами.
  3. Чрезмерное удаление контура от дома, что значительно увеличивает сопротивление системы.
  4. Применение слишком тонкого профиля для электродов. Через небольшой промежуток времени коррозия вызывает резкое увеличение сопротивление металла.
  5. Контакт медных и алюминиевых проводников. В этом случае ухудшается соединение за счет контактной коррозии.

При обнаружении недостатков в конструкции их следует устранять незамедлительно. Чрезмерное увеличение электрического сопротивления или нарушение целостности цепи нарушает работу заземления. Контур не сможет гарантировать безопасность.

Контур заземления необходим для частного дома. Эта конструкция обеспечит электрическую безопасность жильцов и исключит трагические случайности. Однако следует помнить, что эффективность работы заземления зависит от правильности расчетов, выбора схемы и проведения монтажа. Если есть сомнение в собственных силах, то лучше использовать готовый комплект.

Блок: 13/13 | Кол-во символов: 1296
Источник: https://odinelectric.ru/elektrosnabzhenie/kak-sdelat-zazemlenie-v-dome

Кол-во блоков: 28 | Общее кол-во символов: 37334
Количество использованных доноров: 8
Информация по каждому донору:
  1. https://HomeMyHome.ru/zazemlenie-v-chastnom-dome-svoimi-rukami-220v-i-380v.html: использовано 2 блоков из 9, кол-во символов 2141 (6%)
  2. https://aquatic-home.ru/zazemlenie-v-chastnom-dome-svoimi-rukami-220-v.html: использовано 3 блоков из 11, кол-во символов 1813 (5%)
  3. https://elektro. guru/elektrika-v-kvartire/kak-sdelat-zazemlenie-v-chastnom-dome.html: использовано 2 блоков из 7, кол-во символов 5034 (13%)
  4. https://homius.ru/zazemlenie-220-v-v-chastnom-dome-svoimi-rukami.html: использовано 2 блоков из 8, кол-во символов 7587 (20%)
  5. https://SamoDelino.ru/elektrosnabzhenie/zazemlenie-v-chastnom-dome-svoimi-rukami-220v.html: использовано 2 блоков из 8, кол-во символов 4450 (12%)
  6. http://remoo.ru/elektrika/zazemlenie-v-chastnom-dome-svoimi-rukami-220v-i-380v: использовано 4 блоков из 12, кол-во символов 6390 (17%)
  7. https://odinelectric.ru/elektrosnabzhenie/kak-sdelat-zazemlenie-v-dome: использовано 3 блоков из 13, кол-во символов 3568 (10%)
  8. https://electriktop.ru/provodka/kak-sdelat-zazemlenie-v-dome.html: использовано 4 блоков из 7, кол-во символов 6351 (17%)

Заземление в частном доме своими руками для сети 220 в: правила и требования установки

Применение конструктивных элементов защиты от поражения током (так называемых заземлителей) – гарантия безопасной эксплуатации современных бытовых электроприборов и оборудования. Устройство заземления в частном доме имеет ряд особенностей, связанных с тем, что в сельской местности при организации электросетей до сих пор используются схемы старого типа. В кабельной подводке линий электропитания в частном секторе специальная заземляющая жила, как правило, не предусмотрена, что требует принятия особых мер защиты.

Дополнительные меры защиты

В основе этих мер лежит организация на стороне потребителя (в его частном доме) так называемого «повторного заземления», с помощью которого удаётся существенно снизить риск поражения током.

Реальная угроза такого поражения возможна при случайном обрыве шины PEN, заземлённой лишь на питающей подстанции.

Использование повторного заземления совместно с УЗО повышает эффективность работы всей системы в целом и гарантирует моментальное снятие напряжения с питающей линии.

Такое заземление обеспечивает защиту частного дома от удара молнии вместе со смонтированным на крыше громоотводом (при условии, что тот с помощью медной шины подключается непосредственно к контору заземления).

Сделать контур можно своими руками.

Общие принципы

Надёжное заземление дома в сельской местности предполагает обустройство специального защитного контура, основу которого составляет заземлитель.

Последний представляет собой сборное сооружение, изготавливаемое из прутков арматуры, стальных труб небольшого диаметра или типовых металлических профилей.

После закапывания или забивания на глубину сварная конструкция обеспечивает надёжный контакт металлических частей с грунтом, достаточный для стекания тока в землю.

При наличии связки «контур заземления + УЗО» в случае прикосновения голыми руками к открытым токоведущим частям электропроводки или приборного кабеля автомат мгновенно обесточит цепь и снимет напряжение.

Правильное заземление в загородном частном доме с питающей сетью 220 В предполагает выполнение следующих операций:

  • на планке ГЗШ (главная заземляющая шина) во вводном щитке следует создать отдельную клемму PE, которая и будет использована для организации повторного заземления;
  • затем от этой клеммы медным проводом необходимо будет сделать отвод в сторону намеченного места расположения заземлителя;
  • после этого возле частного дома изготавливается сама заземляющая конструкция, требования к которой будут подробно рассмотрены далее.

Иллюстрацией всех перечисленных операций может служить рисунок контура.

Обратите внимание, что на рисунке указываются уже разделённые PE и N проводники.

Заземляющее устройство устанавливают неподалёку от частного дома, что позволяет сократить длину соединительных шин заземления и минимизировать токовые потери в них.

Варианты самостоятельного изготовления

Для частного дома металлическую сварную конструкцию заземления (заземлитель) удобнее всего изготовить из обрезков стальных труб или металлических профилей. При их отсутствии могут применяться металлические штыри диметром порядка 16-ти миллиметров.

Использование для заземления специальных арматурных прутьев с калёной поверхностью не допускается действующими нормативами, поскольку имеющееся на них покрытие влияет на распределение стекающих в землю токов.

К тому же калёный слой арматуры в условиях повышенной влажности способствует быстрому разрушению металла в почве и нарушению режима стекания.

Еще один вариант устройства в частном доме заземления предполагает использование металлического уголка с полочками или схожего с ним профиля. Для их погружения в мягкий грунт достаточно воспользоваться обычной кувалдой, предварительно срезав под углом один из концов заготовки.

Нередко, делая заземления своими руками, в качестве размещаемых в земле элементов используют металлические трубы, один конец которых сплющен или заварен «под конус».

В нижней части трубных заготовок для заземления рекомендуется просверлить несколько отверстий, через которые можно будет насыщать грунт соляным раствором.

Необходимость в этом возникает в случае пересыхания грунта и заметного ухудшения распределения тока стекания в почву. При увлажнении почвы посредством соляного раствора требуемый режим распределения обычно восстанавливается.

Недостаток такого заземлителя в деревянном доме – большие трудовые издержки на его изготовление, связанные с необходимостью подготовки отдельного приямка для каждого элемента. Забить их кувалдой на требуемую глубину не всегда представляется возможным.

Особенности конструкции

Штыри или отрезки труб, из которых будет собираться заземлитель, должны углубляться в грунт ниже уровня промерзания почвы для данного региона как минимум на 0,6-0,8 метра.

В местностях с засушливым летом заземляющее устройство должно собираться из металлических заготовок, достигающих своим нижним концом влажных слоёв почвы. По этой причине для его сборки предпочтительнее использовать уголки или металлические прутки длиной 2-3 метра и значительной площадью соприкосновения с грунтом.

Указанные параметры обеспечивают необходимую проводимость получившегося контакта заземления и создают оптимальные условия для стекания тока.

Правила устройства электротехнических установок (ПУЭ) в разделах, посвящённых изготовлению зазаемлителя, особо отмечают то, что составляющие его элементы не должны иметь какого-либо покрытия.

Именно по этой причине контур заземления в частном доме (точнее – погружаемая в землю часть) никогда не покрывается защитной краской, которая снижает проводимость перехода металл-земля. Для защиты зон сварки от разрушения в этом случае используются специальные антикоррозионные составы.

Также обратите внимание на то, что заземлитель должен иметь минимально возможное сопротивление, что обеспечивается идеальным контактом между всеми его составляющими.

Его надёжная установка в грунте возможна лишь при условии использования сварки, как основного метода сочленения. Причём все швы должны выполняться профессионально, а их качество не должно вызывать каких-либо сомнений.

Заземление в частном доме не допускается делать с использованием резьбовых соединений. Со временем металл в местах таких сочленений постепенно окисляется (разрушается), а переходное сопротивление контактов резко возрастает.

По этой же причине крайне неразумно использовать в качестве заземлителя отводы трубопроводов, проложенных в земле. С течением времени стыки таких труб сильно окисляются и начинают разрушаться, что делает эти элементы совершенно непригодными для растекания тока. Да и сам трубопровод, использованный для заземления, портится.

Как сделать простейшее устройство

Самая простая конструкция заземления частного дома может быть представлена в виде равностороннего треугольника, образуемого тремя забитыми в землю металлическими штырями и горизонтальными перемычками. Штыри или трубы забиваются в землю рядом с домом таким образом, чтобы их верхний срез располагался примерно на 0,5 метра ниже уровня земли.

На этом же уровне они свариваются между собой нарезанными по длине металлическими полосами (металлосвязью).

Порядок сборки такой конструкции заземления для частного дома следующий:

  1. сначала на удалении не менее чем 1,5 метра от края отмостки дома намечают место для обустройства конструкции заземления. На выбранном участке выкапывают траншеи по контуру треугольника со сторонами порядка 1,2 метра. Глубина траншей для заземления выбирается равной 70-ти, а ширина 60-ти сантиметрам, что обеспечивает необходимый простор для проведения сварочных работ;
  2. вслед за тем от одной из вершин треугольника, обращённой к дому, по направлению к нему прорывается ещё одна траншея глубиной не менее 50 сантиметров;
  3. после этого по углам забиваются трубные заготовки, круглые прутки или уголки длиной три метра;
  4. затем к вбитым заготовкам для заземления привариваются элементы металлосвязи, выполненные в виде полос 40х4 миллиметра, после чего от получившейся конструкции нужно провести такую же полосу по направлению к частному дому.

По завершении этих операций все образовавшиеся в места сварки наплывы тщательно очищаются от шлака, а затем покрываются специальным антикоррозионным составом.

На вводе в здание к металлической полосе приваривается подходящий по размеру болт, на котором впоследствии фиксируется медный проводник сечением не менее 4 квадратных миллиметров, идущий от ГЗШ.

После засыпки получившейся конструкции выбранным ранее грунтом и его тщательной утрамбовки, работы по обустройству заземлителя можно считать завершёнными.

Заземление в частном доме своими руками 220В

Наверное, значение слова заземление знают все, но, к сожалению, не каждый сможет ответить на вопрос, для чего оно нужно и действительно ли это необходимость в частном доме или же всего лишь рекомендательный совет.

Сразу же хотелось бы сказать о том, что именно заземление в доме является гарантом безопасного пользования различными бытовыми предметами электрического типа, и неважно, квартира это или офис. Помимо всего прочего, при его наличии, вероятность того, что случится короткое замыкание, сводится к минимуму.

Когда появилась необходимость сделать заземление в частном доме своими руками 220в и 380в, нужно проанализировать всю имеющую информацию об этом процессе и учесть то, что это совершенно разные сети и для подключения каждой из них нужно будет предпринять различные меры.

Проще, конечно же, заземлением с меньшей нагрузкой, потому как в здесь не потребуется производить монтаж самого контура, в отличие от 380В. Это не единственное но, поэтому, приступим к подробному изучению этого вопроса.

Зачем нужно заземление в частном доме?

Для начала разберемся с вопросом, для чего вообще необходимо организовывать заземление и какие последствия могут быть при его отсутствии.

Порой, мы забываем об элементарных вещах, и такая забывчивость иногда может стоить человеку жизни, именно поэтому, мы не будем пренебрегать напоминаниями элементарных вещей и информацией, которую, вроде бы все знают. Начнем с того, что электрический ток унес немало жизней, и об этом знают все. Аварийная ситуация нередко приводит к тому, что электроприбор, вся его поверхность оказываются под высоким напряжением, которое является опасным для человеческого организма, и прикосновение к нему, может стать смертельным.

Если в доме присутствует заземление сети 220В, избежание этого риска становится обычным делом. Работает это достаточно просто – как только нулевая фаза будет оборвана, весь контур электроприбора становится опасной, а вот контур заземления эту фазу, можно сказать аннулирует, если говорить конкретнее, уводит в землю.

Заземление в частном доме является важной составляющей безопасной жизни в любом помещении, и не важно, дача это или квартира. Функции приспособления:

  • приведение практически к нулю электрических перегрузок
  • повышение уровня пожаробезопасности любого помещения
  • обеспечение безопасной работы с электроприборами

Необходимые материалы и инструменты для заземления 220в

Первое, что нужно будет сделать, перед тем, как произвести монтаж конструкции, подготовить все инструменты и материалы, которые будут нужны в этом процессе, и только после этого, можно будет смело приступать к организации качественного и правильного заземления своими руками. Итак:

  • Детали (сюда входят различного рода трубы, уголки, а также профили, желательно металлические). Сколько и чего нужно будет, зависит от параметров электродов. Под рукой их должно быть необходимое количество (лучше даже с запасом).
  • Полоска из металла. Ширина такого изделия меньше 2.5 м, ширина от 70 до 100 мм. Стоит сразу отметить, что длина рассматриваемой полоски в обязательном порядке должна быть рассчитана заблаговременно (этот показатель непосредственно зависит от длины создаваемого контура заземления).
  • Нержавеющая сталь тоже пригодиться в таком деле, ведь из нее нам понадобится полоска шириной 95 мм. Используется такая деталь как элемент токопроводящего типа и ее длины должно хватить от дома до самого контура.
  • Аппарат для сварки, для обеспечения электропроводности.
  • Без болгарки в таком деле тоже не обойтись, и кувалду захватить не помешает.
  • Болт М8-М10 и провод из меди, сечение которого должно быть не меньше 5 м2.

Имея все это под рукой, можно переходить к следующему этапу.

Порядок заземления 220В в частном доме своими руками

Следующим этапом будет непосредственный монтаж заземления. Для того чтобы процесс был понятнее, разберемся с последовательностью действий:

1. Выкапываем две траншеи, одна, ведущая к дому, другая – для электродов. Здесь главное, правильно выбрать глубину, она должна быть такой, чтобы штыревые срезы были выше дна на сантиметров 25. Ширина тоже не должна быть маленькой, нужно чтобы работать было в ней удобно.

2. Следующий этап – вбивание в почву электродов.

3. После чего, проводиться оперативный монтаж контура (данный процесс подробнее будет рассмотрен ниже).

4. Приступаем к монтированию токопроводящего проводника. Для этого необходимо уложить нержавеющую полоску в траншею, причем, таким образом, чтобы один конец можно было приварить к контуру заземления, а другой – вывести возле стены.

5. Засыпаем выкопанную ранее яму с готовым заземлением.

6. К токопроводящей полосе подсоединяется провод из меди одним концом, другим же - он будет подсоединен непосредственно к щитку.

Немного времени уйдет для монтажа заземления в частном доме, если под рукой есть все необходимые инструменты и если следовать всем рекомендациям по этому поводу.

Как сделать заземляющий контур?

Идеальным участком для расположения заземляющего контура является отмостка частного сооружения. В любом случае, рекомендуется создавать линейный контур, если же есть желание и средства прокладывать его по всему периметру – с вами спорить никто не будет.

Главным преимуществом линейного контура в том, что в любой удобный для этого момент, его без проблем можно будет нарастить. Итак, процесс создания контура заземления достаточно прост – вырывается яма, глубина которой должна быть, как минимум, 1.9 м, вбиваем туда один за другим пруты заземления.

Контур заземления в частном доме своими руками видео

После того, как все пруты расположились в земле, переходим к процессу их обрезки (верхушки срезаются, примерно, на 17 см). Следующий этап – рытье канавы такой же глубины, в которой производим прокладку прутов. Соединяем элементы контура сваркой (по крайней мере, это оптимальный вариант, по мнению специалистов).

Что запрещается делать при заземлениях 220в?

Есть ряд правил, нарушение которых может привести к негативным последствиям. Чтобы избежать их, необходимо помнить, что:

  • Двух вбитых в землю штырей точно не хватит для создания качественного контура заземления. В данном случае минимальное количество – два треугольника, которые будут находиться под землей на расстоянии 2-2.5 метров.
  • Нельзя использовать для рассматриваемых целей изделия из металла с упрочненной поверхностью. Сюда не подойдут швеллеры или арматура.
  • Из чего бы ни было сделано заземление, оно не вечное и от коррозии его не спасти, так что обновлять контур желательно хотя бы раз в 3-4 года.

Помня об этих правилах и соблюдая все рекомендации, приведенные выше, создать качественное заземление в частном доме 220в своими руками будет совсем не сложно.

Как сделать правильное заземление в частном доме 220В и 380В своими руками

Многие люди до конца не понимают, какую функцию несет индивидуальное заземление частного дома, и какое большое значение имеет решение своевременно сделать контур заземления. На самом деле его главное предназначение — отвести опасное напряжение в землю на глубину. Такая необходимость появляется при неисправности домашних электроприборов, когда нарушена изоляция. То есть при поврежденной электропроводке вы обезопасите себя и других людей, проживающих в доме, от удара током, например, от посудомоечной машины.

Общие сведения

Согласно нормативам и ГОСТу, заземление в частном доме является обязательным и должно делаться еще на этапе строительства. Поэтому, покупая загородный коттедж или дачу, обратите внимание на наличие специального отвода. В случае его отсутствия, рекомендуется сделать контур заземления своими руками. Подобные работы выполняются быстро, к тому же для их реализации не потребуется сложных расчетов. Также для безопасности важна и молниезащита кровли.

Если вы стоите перед выбором и думаете, нужно ли и можно ли обойтись без заземления для частного дома, не будем врать, что отсутствие контура заземления может привести к плачевным последствиям со смертельным исходом.

Сделать заземление в доме очень важно. Помимо защитной функции вы обеспечите качественную работу бытовых приборов. Некоторые из них требуют прямого подключения к «земле» и имеют для этих целей соответствующие зажимы (духовой шкаф, микроволновая печь, стиральная машина).

При несоблюдении вышеперечисленного микроволновая печь в процессе своей работы может испускать неправильный (опасный) уровень излучения. Стиральная машина, если до нее дотронуться влажными руками, бьется током. С духовкой дело обстоит также. А вот компьютерные системы при подключении напрямую к сделанной заземляющей шине способны работать быстро и практически «не виснуть». Еще одним положительным моментом заземления частного дома является увеличение скорости Интернета.

Если постройка выполнена из дерева или другого горючего материала, в первую очередь продумайте, как правильно сделать заземление в частном доме, и не забывайте про заземление в подвале. Очень часто именно грозы с молниями провоцируют внезапные возгорания, а их притягивают многие элементы на участке. Поэтому в случае отсутствия заземления с громоотводом вы сильно рискуете.

Заземление в частном доме своими руками 380 В и 220 В представляет собой монтаж двух разных сетей. В первом случае контур заземления будет неотъемлемым условием, а во втором можно будет обойтись без него стандартным занулением.

Звенья контура заземления

Схема заземления состоит из таких звеньев:

• в землю на глубину не менее одного метра забиваются три стальных круглых арматуры в форме треугольника;
• полосой шириной 30-50 мм с помощью сварки арматуры соединяются;
• получившийся контур заземления подключается к счетчику.

Если перед тем как сделать заземление на даче своими руками, вы слышали советы о нецелесообразности применения в качестве соединительных элементов механизма обычных болтов, вам повезло. На самом деле болты имеют не очень хорошее свойство — быстро окисляться, что будет препятствовать проводимости контуром электричества. Исходя из этих же соображений, не рекомендуется окрашивать рамку, краска не даст возможности току уходить в землю.

Если без болтов обойтись никак не получается, размещайте их над уровнем почвы и хорошо зачищайте. Регулярно обрабатывайте детали токопроводящими средствами.

Заземление в частном доме своими руками

Другим недорогим вариантом, чтобы обеспечить заземление ВРУ, будет обесточивание имеющейся проводки. Для этого совсем не обязательно ее демонтировать, все делается проще, достаточно просто отсоединить от счетчика, а другую проложить рядом. Что касается новых розеток с выключателями, их можно поставить на существующие места.

Чтобы обновить коробки распределения, просто удалите оттуда ветхие провода. Имея под руками все самое необходимое, новая проводка собирается довольно быстро.

Смена старой электропроводки, устройство заземления в частном доме и подключение к нему приборов требуют установки нового распределительного щита. Старые провода можно будет использовать лишь для питания бытовой техники с низкой мощностью.

Капитальная реставрация электропроводов и монтаж заземления в частном доме, если он старый, — вариант дорогой и длительный. Поэтому чтобы оградить свое жилище от короткого замыкания с последующим возгоранием, лучше дополнить имеющуюся электросеть всего лишь кабелем заземления, который возможно уложить наружно в специальном коробе.

Как заземлить правильно

Как сделать заземление в частном доме, а также как сделать контур, могут подсказать, например, доброжелательные друзья или соседи. Только, к сожалению, не все владеют информацией, которая позволяет осуществить данный процесс правильно.

Так вот, заземление частного дома своими руками категорически запрещается производить на любые дюкеры, шлейфы, рампы, а также на водяные трубы, что особенно свойственно для радиолюбителей. Наличие пластика в разводке вашего жилища в разы умножает вероятность пробоя током. К тому же не полагается наружный вывод заземляющих проводников с последующим подсоединением к «земле» на необорудованной платформе.

Объяснить это можно тем, что любому металлу присущ определенный электрохимический заряд. Намокая снаружи, в силу погодных условий, создается гальваническая пара, которая приводит к электрокоррозии. Различные обработки, предназначенные для защиты, помогают лишь в сухих помещениях. Коррозия способна проникать даже под поверхностный слой заземлителя. Поэтому часто случается, что при поломке проводник моментально отгорает, когда как владелец дома уверен в его надежности и работоспособности.

Еще одним очень важным моментом является то, что защитное заземление электроустановок последовательно один через другой и подсоединение нескольких заземлителей к общей шине, производить противопоказано. Это может грозить электромагнитной несовместимостью. Так, в случае аварийной ситуации поломка первой установки повлечет за собой остальные и помехи в работе будут проявляться у каждой из них.

Специальные молниеотводы

Согласно ПУЭ (Правила устройства электроустановок) контур заземления в частном доме должен быть дополнен молниеотводом. Наиболее актуально это для дачных домиков и загородных коттеджей. Как упоминалось выше, множественные колодцы и скважины для воды, а также неглубокое вкапывание поливочных труб – территории с идеальными условиями для удара молний. А так как подобные постройки по большей части деревянные, а подразделения пожарной охраны находятся за несколько десятков километров, пожар способен привести к выгоранию большого поселка всего лишь после удара одной молнии.

Поэтому, если вы только приобрели участок со строением, тщательно обследуйте его и убедитесь есть ли заземление, а также молниезащита коттеджа. В случае отсутствия того и другого необходимо срочно принимать меры. Это позволит избежать большой опасности, которая может угрожать жизни и здоровью ваших близких. Вы убережете их от поражения электричеством, а жилье защитите от неожиданного возгорания во время грозы.

Как вы уже знаете, заземление на даче своими руками и схема, по которой оно производится, совсем несложные. А чтобы сделать свой незамысловатый домашний громоотвод, понадобятся пара арматур. Они устанавливаются на крыше таким образом, чтобы выступали вверх от края конька приблизительно на полтора метра. Заземлить с контуром их можно с помощью стальной проволоки (от 6 мм) или шиной (16х4 мм).

Рекомендованная ширина стальной шины не должна превышать 60 мм. Ее большие размеры могут привести к обратному эффекту, когда молния будет отведена не в землю, а распространится по сторонам. Все соединения обязательно производятся путем сварки.

Как измерить заземление

После того, как в доме своими руками сделан контур, многих интересует вопрос, как проверить заземление. Ведь очень важно убедиться в его надежности. С этой целью предстоит произвести измерения сопротивления течения тока в грунте и сопротивления металлических связующих. Специалисты воспользовались бы профессиональными приборами, самому же определить уровень заземление коттеджа возможно с помощью меггера или электронного измерителя, которые лучше взять напрокат. При положительном результате сопротивление растекания вашего тока не должно превысить границу в четыре ома.

Также используется народный метод определения грамотного подключения к «земле», он предполагает использование стандартной лампочки с мощностью, превышающей 100 Вт.

Понадобится патрон с переноской, в него помещается лампа. Далее первый край подключается к фазе 220 В, а второй к контуру заземления в частном доме, который вы сделали своими руками. Исходящий полноценный свет от лампы скажет о верном подключении и качественно выполненных работах. В противном случае стоит проверить сварочные стыки и при необходимости выполнить их повторно.

Иногда случается, что лампа не загорается вовсе, тогда тщательно осматриваются на цельность все схемы заземления для частного дома, и начинать здесь необходимо со щита.

Подводя итог, можно сказать о том, что молниезащита дома и заземление для дома своими руками – работы не из сложных. Главное, подготовить специальный инструмент и электрооборудование. Что касается процесса сварки, тут можно приобщить любого, кто владеет сварочным аппаратом и определенными навыками. Все работы под домом, где нет заземления, требуют соблюсти размеры монтируемой конструкции с проводниками, также здесь важна глубина залегания проводов. Поэтому, если во всех этих деталях разобраться сложно, правильное заземление частного дома стоит доверить опытному электромастеру.

Такой вариант окажется относительно дешевым, по сравнению с услугами любой фирмы, которая за большие деньги готова произвести заземление дома. Несмотря на это, стопроцентную гарантию на электробезопасность ни одна из них не дает.

Теперь, зная все положительные моменты, вам решать, когда и как сделать заземление в частном доме, и стоит ли здесь обходиться только своими руками.

для чего нужно и как правильно сделать своими руками

При проживании в многоквартирном доме проблем с заземлением нет — каждый этажный электрощит — готовый заземляющий контур. Но если вы живете в частном доме или на даче, приглашать платных специалистов совсем необязательно, ведь можно сделать устройство заземления в частном доме своими руками. 220 в — сильная подача тока, поэтому игнорировать заземление опасно для жизни.

Для чего нужно заземление

Прежде чем взяться за самостоятельное изготовление заземляющего контура, нужно разобраться, зачем вообще нужно заземлять электроприборы. Это поможет ответственно отнестись как к выбору схемы и материалов заземляющего контура, так и к процессу его изготовления.

Защита от помех

Проблема помех касается в основном владельцев высококачественной звуковоспроизводящей/звукозаписывающей аппаратуры и ПК. Встроенные в такие приборы сетевые фильтры «собирают» импульсные помехи из питающей сети и отправляют их на шасси прибора, а в случае с ПК и на металлический кожух.

Фрагмент схемы блока питания ПК (фильтр обведен красным)

Если корпус прибора не соединен с землей (клемма PE на сетевой вилке), то все помехи остаются на кожухе и создают вокруг него электромагнитное поле, которое наводит помехи на сигнальные провода, микрофоны, наушники.

Каждый, кто сталкивался с такой проблемой, знает, что избавиться от подобных помех сложно. Никакое экранирование и суперкабели проблему не решают — наводка с корпуса проникает во внешние устройства даже по экранирующей оплетке соединительного провода. Но стоит соединить корпус того же ПК с батареей централизованного отопления или водопроводом, как фон в наушниках или колонках исчезает самым чудесным образом.

Как избежать поражения током

Если помеха при звуковоспроизведении представляет хоть и серьезное, но всего лишь неудобство, то напряжение, попавшее по той или иной причине на кожух устройства, может угрожать жизни. Хуже всего то, что неисправность оборудования при пробое изоляции на корпус нередко никак не проявляется — устройство работает и с виду абсолютно исправно. Но стоит человеку коснуться кожуха той же стиральной машины, как через его тело в землю (сырой пол, плитка, бетон) начинает течь ток, величина которого даже в 50−80 мА является смертельной:

Поражение человека электрическим током при прикосновении к неисправному оборудованию

Для устранения подобной ситуации достаточно соединить корпус прибора с землей, и даже неисправная стиральная или посудомоечная машина не будет представлять никакой угрозы человеку. При неполном пробое напряжение с кожуха будет просто стекать в землю по специальной шине, полный же пробой изоляции вызовет короткое замыкание и срабатывание защитного оборудования — предохранителя в приборе, автомата на лестничной площадке или в домовом щите.

Прикосновение к неисправному, но заземленному оборудованию абсолютно безопасно

Для быстрого и простого соединения с землей все приборы, требующие заземления, снабжаются специальной сетевой вилкой с заземляющими контактами или клеммой для подключения заземления.

Контакты, помеченные стрелками, являются заземляющими

Как сделать контур заземления

Из всего вышесказанного видно, что от надежности заземления зависит не только удобство и спокойствие, но и жизнь людей. Поэтому к изготовлению контура нужно подойти исключительно серьезно. Вы умеете держать в руках лопату и ножовку по металлу и уверены в своих силах? Тогда за дело! Но до выяснений, как правильно сделать заземление в частном доме, необходимо решить вопрос, из чего его смастерить и какую конструкцию выбрать.

Выбор конструкции

Основная задача, которую нужно решить при изготовлении заземления — хороший электрический контакт контура с землей. Казалось бы, самое простое решение — вкопать объемный металлический предмет.

Если в вашем распоряжении есть пара старых, но крепких бочек, задний мост от КАМАЗа или нечто подобное, то вариант вполне осуществим. Привариваете металлическую шину к предмету, сам предмет вкапываете, а шину выводите на поверхность. Но, простой с виду, этот способ имеет массу недостатков:

  1. Предмет должен быть довольно объемным и неокрашенным. Стоимость его даже по цене металлолома может намного превышать стоимость высококачественного материала для изготовления классического вбиваемого контура.
  2. Чтобы получить качественное заземление, предмет нужно заглубить минимум на 2, а если почвы песчаные, то на все 3 м.
  3. Поскольку предмет находится в сырой земле, он, естественно, будет ржаветь. Сколько продержится та же бочка со стенкой в 1. 5−2 мм? От силы год-два. А потом контур просто откажет, причем вы об этом узнаете постфактум — когда попадете под напряжение. Если вы все же решили что-то вкапывать, то это что-то должно быть действительно «что-то», способное не ржаветь десятилетиями.

Гораздо более надежное и долговечное заземление можно получить при помощи длинных штырей, вбитых в землю на определенную глубину и электрически соединенных между собой. Ключевым фактором здесь являются количество штырей и их длина. По конструкции такие типы заземлений разделяются:

  • линейные;
  • объемные.

Линейное заземление состоит из ряда штырей, вбитых в землю и соединенных последовательно. Объемный тип подразумевает несколько штырей, вбитых по кругу и соединенных в кольцо.

Линейный (слева) и объемный типы заземляющих контуров

В принципе, и тот, и другой тип обеспечивает качественное заземление оборудования, небольшая разница состоит лишь в надежности. При обрыве одной из перемычек в линейном заземлении некоторое количество заземляющих штырей исключаются из работы, что ведет к увеличению сопротивления заземляющего контура.

Электрические характеристики объемной конструкции при этом практически не пострадают. Тем не менее при качественно выполненных перемычках вероятность подобной аварии невелика, поэтому при выборе типа заземления имеет смысл руководствоваться лишь целесообразностью и удобством изготовления той или иной конструкции в зависимости от конкретных условий.

Варианты материалов

Не стоить экономить на материалах — ведь от их правильного выбора зависит ваша безопасность. В качестве штырей идеально подойдет уголок от 40х40 и выше. Он достаточно прочен, что важно при забивании, и имеет большую площадь поверхности, обеспечивающую минимальное переходное сопротивление. Если уголка в вашем распоряжении нет, то подойдет толстостенная водопроводная труба или штырь диаметром не менее 15-20 мм.

Бытует мнение, что в качестве заземляющих штырей нельзя применять арматуру — она якобы быстро ржавеет. Заявление это абсолютно беспочвенно — коррозийная стойкость арматуры ничуть не хуже стойкости того же уголка или трубы, а вбить арматуру намного проще, чем, скажем, мягкий прут. Так что если в вашем распоряжении есть арматура диаметром 16 мм и выше, то можете смело ее использовать. Длина штырей при этом должна быть не менее 2 м, а их количество зависит от выбранного вами типа заземления, но не менее трех штук.

В качестве перемычек идеально подходит железная полоса (шина) шириной от 15 и толщиной от 5 мм. Такое сечение выбрано исключительно из соображений долговечности, поскольку ток аварийного короткого замыкания выдержит даже восьмимиллиметровая катанка. Просто она быстрее сгниет и варить ее сложнее. Пойдет для перемычек и обычный уголок или арматура соответствующего сечения, но обойдется это, естественно, дороже. В любом случае все материалы не должны иметь диэлектрического покрытия — краски, мастики и пр.

Процесс изготовления

Если вы подобрали нужные материалы, в вашем распоряжении есть лопата, сварочный аппарат, кувалда и ножовка по металлу, то можно начинать работу. Весь процесс изготовления контура можно свести к следующим основным операциям:

  1. Разметка.
  2. Копка траншеи.
  3. Вбивание заземляющих штырей.
  4. Соединение штырей между собой перемычками и вывод заземляющей шины на поверхность.
  5. Засыпка траншеи.
  6. Проверка качества заземления.

Независимо от выбранной вами конструкции контура, необходимо использовать минимум 3 штыря, расположенных друг от друга на расстоянии не менее 1.5−2 м. Если ваш приусадебный участок — сплошной газон, то удобнее всего использовать линейную схему, вкопав контур вдоль стены здания или садовой дорожки.

Разметив место под штыри, можно переходить к рытью неглубокой (20−30 см) траншеи, соединяющей места разметки. Рыть глубже смысла нет — уложенная в траншею шина будет исполнять роль перемычек, а не заземления. Ржавеет же она вопреки мнению «специалистов» абсолютно одинаково на любой глубине. Основная задача траншеи — спрятать шину, чтобы люди об нее не спотыкались.

Поскольку возле дома много свободного места, была выбрана схема «треугольник»

Теперь самая ответственная и сложная операция — вбивание заземляющих штырей. Для этого их концы нужно срезать под углом примерно 30 градусов. Вбивать можно обычной кувалдой, но некоторые используют для этих целей обычный перфоратор.

Заземляющие штыри можно вбить кувалдой или перфоратором

Штыри забиваются на всю длину, на поверхности остаются лишь концы длиной 10−20 см. К ним будут привариваться перемычки. После того как все штыри забиты, их нужно соединить между собой шиной. Для этого лучше воспользоваться сваркой — она намного долговечнее и надежнее болтового соединения.

Сварное соединение (слева) менее эстетично, но намного надежнее болтового

Сразу же к почти готовой конструкции приварите отводную шину — к ней будет подключаться домовой контур.

Отводящая шина и вариант подключения к ней домового контура

Осталось закрасить места сварки любой краской или мастикой, дождаться ее высыхания и засыпать траншею. Если есть возможность, то желательно это сделать песком для лучшего дренажа — и шина прослужит дольше, и земля вокруг штырей будет более влажная. Если песок неприемлем по техническим или эстетическим соображениям, то можно воспользоваться землей — ничего страшного. Засыпайте, сажайте травку. Вопрос. как в частном доме сделать заземление вы решили, но контур необходимо проверить.

Проверка электрических характеристик контура

Теперь нужно удостовериться, что контур надежно соединен с землей электрически и может выполнять функции аварийного заземления. Для проверки можно вызвать энергетиков со специальным оборудованием за отдельную плату, но вполне реально провести качественные испытания и собственными силами.

Для этого вам понадобится любой мощный электроприбор мощностью около 1 кВт. Подойдет электроплитка, утюг, обогреватель и т. п. Еще нужны указатель напряжения (отвертка-индикатор), кусок провода и вольтметр переменного тока.

При помощи указателя находите в розетке фазу и измеряете напряжение между ней и вашим заземлением. Показания прибора записываете. Теперь подключаете прибор между фазой и контуром. Он должен заработать вполне нормально. Повторяете измерение и сравниваете с показаниями, полученным без нагрузки. Если напряжение под нагрузкой упало не более чем на 10−15 В, то заземляющий контур можно считать рабочим.

Схема проверки заземления (в качестве нагрузки условно изображена лампочка)

Если падение напряжения больше, повторите операцию измерения, но теперь вместо контура используйте штатный ноль в розетке. Тоже сильно падает — ваша электропроводка не справляется даже с относительно небольшой нагрузкой и дело не в заземлении. Если большого падения нет, то придется добавить к вашему контуру еще несколько заземляющих штырей и повторить испытания.

Заземление в частном доме своими руками 220В

Частный дом - это возможность каждую неделю отдыхать с друзьями или семьей на природе. Даже машина есть опционально. Поезда, такси и автобусы курсируют из городов в близлежащие поселки и деревни постоянно.

Но иметь домик где-нибудь за городом - это еще не все. Здесь нужно позаботиться о безопасности каждого человека. Чтобы избежать возможности поражения электрическим током, следует произвести заземление.

Заземление обеспечивает безопасную работу приборов. Более того, если у вас есть электрическая плита или стиральная машина, без нее просто не обойтись. В последнем случае выход из строя прибора может привести к очень плачевным последствиям.

Важно! Если вы живете в частном доме без заземления, это создаст опасную ситуацию внутри дома для своих друзей и родственников.

Сделать заземление в частном доме своими руками не так уж и сложно. Самое главное, соблюдайте правила и используйте качественные комплектующие и материалы. Многие пытаются сэкономить и сделать обнуление на основании таких действий тем, что сеть 220 К заземлению не обязательна.

Однако это не так. Действительно, делать наземную сеть 220 не является обязательным стандартом безопасности в частном доме. Но такая ступенька позволяет существенно защитить каждого пассажира от удара.

Важно! При питании от сети 380 В придется делать заземление.Это позволит каждому человеку, проживающему в частном доме, чувствовать себя в безопасности.

Начнем со школьного курса биологии. Люди на 70% состоят из воды. Поэтому шок способен нанести нам значительный вред. Получите огромный урон внутренним органам. Тело начинает корчиться в судорогах. Поэтому важно быстро убрать пострадавшего от источника питания. В худшем случае после удара током останавливается сердце.

Конечно, никто не пойдет на голый провод, чтобы испытать новые ощущения. Но в случае выхода из строя корпуса некоторых устройств становятся полноценными электропроводниками. Одного прикосновения хватит, чтобы схватить разряд. Этого недостаточно, чтобы создать основу. В этом случае каждый человек, проживающий в частном доме, будет защищен.

Рассмотрим реальную ситуацию. От долгого срока службы нагревательный элемент внутри котла разрушился. В результате электричество передавалось по спирали из нихрома в воде. Теперь каждое прикосновение к корпусу котла смертельно опасно.

Чтобы исключить риск поражения электрическим током, все части устройства, которые могут пропускать ток, заземлены. В этом случае напряжение, возникающее при повреждении, оставит его в земле, не неся никакой угрозы.

Чтобы лучше понять, как сделать заземление в частном доме. Рассмотрим пример такой защиты от поражения электрическим током на промышленных объектах. Заземляющий провод подключается к корпусу каждой машины и управления закрылками. Такая мера позволяет застраховать каждого работника от возможного поражения электрическим током.

Для заземления бытовой техники в частном доме потребуется подключить защитный провод. Он подключается к розетке, в которую вы вставляете вилку определенного устройства.

При обрыве нулевого проводника пропадает не только электричество, отключается схема защиты. Если это произойдет, земля будет нулевым проводом. Производительность каждого устройства останется в качестве защиты.

Внимание! Основная роль заземления в частном доме - безопасность при прикосновении к корпусам бытовой техники.

Какое должно быть качественное заземление ↑

Прежде чем делать качественное и надежное заземление в частном доме, необходимо знать основные технические требования к конструкциям этого типа. Для начала рассмотрим ценность концепции. Собственно эта электрическая схема обеспечивает безопасный вывод электроэнергии при выходе из строя бытовой техники.

Конструктивно заземление можно разделить на три составляющих:

  1. Заземление. Эта деталь представляет собой набор проводников. Каждый из них находится в постоянном контакте с землей.
  2. Заземляющий провод. Этот элемент конструкции соединяет устройство, которое необходимо заземлить с заземлением.
  3. Заземлитель или заземлитель - заземление + заземлители.

Если разобраться, заземление в частном доме - это набор металлических проводов, уходящих в землю. Любое качественное заземление должно иметь соответствующий показатель сопротивления растеканию.Этот параметр показывает, насколько легко ток уходит в землю.

Важно! Сопротивление что-то вроде клапана. Он останавливает ток. Чем он меньше, тем лучше заземление в частном доме.

На силу сопротивления в заземлении частного дома влияет множество параметров. Поэтому, прежде чем обезопасить систему от поражения электрическим током в вашем доме, им нужно знать.

Первое, на что нужно обратить внимание - на какой глубине лежит заземление .Также на сопротивление влияет влажность почвы и количество проводников. Лучше всего сделать петлю по периметру дома. Если такой возможности нет - остановите свой выбор на северной стороне. Именно там максимальная влажность почвы.

Особые требования к земле. Что они были сделаны из высококачественной стали. Толщина проводника не должна быть меньше четырех миллиметров. Минимальный диаметр трубы 32 мм; вертикальные стержни 16 мм, горизонтальные 10.

Установка ↑

Для включения системы защиты от поражения электрическим током с повреждением бытовой техники, необходимо выбрать место, где вы будете авторизоваться гидов.Здесь вам нужно будет забить вертикальные стержни.

Важно! Перед тем, как монтировать устройство своими руками в частном доме, убедитесь, что в месте, где вы будете проложить контур заземления, отсутствует связь.

В идеале нужно предварительно согласовать работы с соответствующими службами, например, теплогазоснабжающими организациями. Обратите внимание, что восстановление поврежденных тепловых или газовых сетей стоит очень дорого.

Самый простой способ сделать линейный контур и расположить его параллельно деке.Некоторые строители идут на разные ухищрения, делая землю в виде треугольника или многогранника. В идеале следует обвести периметр здания. Однако для этого потребуется много материалов и времени.

Совет! Главный плюс линейного редактирования в том, что при необходимости дизайн всегда можно увеличить.

Для начала установки системы безопасности в частном доме с режущего уголка или штанги. Его длина должна составлять два метра. Конец должен быть указан. Для сверления отверстий можно использовать ручную дрель.Если такой аксессуар в хозяйстве, воспользуйтесь обычной лопатой.

После того, как выкопали котлован возле частного дома, нужно получить заземление. Если бы первый стержень легко вошел в землю. Во-вторых, вы можете сделать в длину два фута. Важно не переборщить. Максимальная длина - три метра.

Достаточно пяти заземлений для надежной защиты частных домов. Стержень дифферента не ниже уровня земли. Ориентировочно, это где-то 20-30 см. Между заземлителями, выкопав канаву, которая их соединит.

Элементы заземления в частном доме можно соединять сваркой. Если нет сварочного аппарата, можно сделать то же самое, но уже с помощью обычных болтов. Сварка предпочтительнее, так как она обеспечивает высокий уровень надежности. Также увеличивает срок службы всей конструкции.

Важно! Болт нужно затянуть.

Измерения ↑

После того, как вы произведете монтаж контура заземления в частном доме своими руками, вам необходимо будет провести соответствующие замеры.Первое, что вы должны проверить, - это сопротивление. Стандартные показатели следующие:

  • Сеть 220 имеет сопротивление в пределах 30 Ом.
  • Сеть 380 кОм сопротивлением 5-10 Ом.
  • Редкая порода почвы, например, каменистая - 100 Ом.

Самый качественный контур заземления должен быть от сети 380 В. Кроме того, для заземления трехфазной проводки в частном доме. К счастью, вы можете сделать это сами.

Заземление ↑

После завершения тестирования и соответствия индикаторов нормам, следует проложить заземляющий провод от цепи к панели. Диаметр жилы не может быть менее 8 мм.

В стене дома проложен стальной водовод. Место можете выбрать сами, главное, чтобы с вами было комфортно работать. Тогда заземление в частном доме будет сделано качественно и надежно.

В конце стального трубопровода, который является частью замедления, необходимо сформировать болтовое соединение.Можно нарезать или приварить болт. Наконечник необходимо вдавить в медный провод. Диаметр последних 4 мм. Лучше всего спрятать в плинтус.

Внимание! Разрыв заземляющих проводов коммутационных устройств запрещается.

Как видите, сделать контур заземления своими руками не так уж и сложно. Причем справиться с этой работой без использования специального оборудования. Эффект от такой системы защиты более чем полезен и может уберечь жильцов от бытовых травм.

Связанные с контентом

Схема

, расчет, установка Как установить заземление в частном доме

Необходимо обеспечить безопасность проживающих в доме от поражения электрическим током - этот факт не оспаривается. Но одних автоматических выключателей или УЗО недостаточно. Надежнее в этом случае самому сделать заземление 220 В в частном доме. Такая система позволит не беспокоиться о жизни жителей в случае возникновения ЧС. Но выполнить его непросто, хотя это вполне возможно и без специального образования.Сегодня мы подробно разберем, для чего требуется заземление, что требуется для установки. Имеет смысл и поэтапно рассмотреть все этапы такой работы.

Зачем нужно заземление, должен знать не только профессиональный электрик, но и каждый домашний умелец. Говоря простым языком, это средство защиты от поражения электрическим током при пробое изоляции и появлении напряжения на корпусах и т. Д. Если оно выполняется по всем правилам, то в случае аварии электрическая ток будет «уходить» в землю, исключая попадание человека под напряжение. Если при этом установить устройство защитного отключения (УЗО), то оно сработает с такой утечкой.

Важно! Заземление для частных домов рассчитывается определенным образом и имеет свои параметры, которые нельзя игнорировать. Если сопротивление шлейфа или шины выше положенного, ни о какой защите речи быть не может.

Электрический ток образно можно сравнить с водой, которая течет по пути наименьшего сопротивления, а это значит, что при увеличении этого параметра шины заземления разряд пойдет в землю через человека.

Заземление на даче так же важно, как и в частном доме, но в этом случае могут быть заземлены только индивидуальные.

Заземление и нейтрализация: в чем разница между ними

Они называют схему защиты, в которой заземленная нейтраль действует как нейтральный проводник. При пробое изоляции, соприкосновении корпуса устройства с токоведущей частью происходит короткое замыкание, заставляющее срабатывать защитную автоматику. В частном секторе заземление запрещено из соображений безопасности.Применяется только в многоквартирных домах старой постройки, не имеющих отдельного контура заземления.

Установка в частном доме заземления и молниезащиты особенно актуальна, если здание находится на возвышенности или вдали от высоких конструкций. У них могут быть общие очертания. В этом случае молниезащита работает как заземление.

Статья по теме:

В этой публикации мы подробно рассмотрим, что означают термины между ними, принцип действия, преимущества и недостатки каждого, когда возможно использование того или иного метода защиты и требования электротехнической безопасность.

Схемы заземления для частного дома своими руками: 380 В и 220 В

Существенной разницы между схемой частного дома на 3 фазы (380 вольт) и однофазной (220 вольт) нет. Но в разводке он присутствует. Разберемся, что это такое.


В однофазной сети для питания электрических приборов используется трехжильный кабель (фаза, ноль и земля). Трехфазная сеть требует пятижильного электрического провода (те же земля и ноль, но три фазы).Особое внимание следует уделить разводке - заземление не должно касаться нуля.

Рассмотрим ситуацию. С подстанции выходит 4 жилы (нулевая и 3 фазы), выведенные в распределительный щит. Сделав на участке правильное заземление, вставляем его в щит и «ставим» на отдельную шину. Фазная и нулевая жилы проходят через всю автоматику (УЗО), после чего идут к электроприборам. От шины заземления проводник идет прямо к оборудованию.Если нулевой контакт заземлен, устройства защитного отключения сработают без повода, а такой монтаж электропроводки в доме совершенно бесполезен.

Схема заземления своими руками на даче несложная, но требует внимательного и внимательного подхода при выполнении. Выполнить это только для того или иного электроприбора несложно. Ниже мы обязательно остановимся на этом.

Полезная информация! Перед тем, как приступить к работе, нужно составить подробный проект заземления в частном доме. Схема контура заземления полезна во время работы и поможет в случае возникновения чрезвычайной ситуации.

Что такое контур заземления в частном доме: определение и устройство

Контур заземления - это конструкция из выводов и шин, расположенных в земле, которая обеспечивает отвод тока в случае необходимости. Однако для заземляющего устройства подходит не любая почва. Удачными для этого считаются торф, суглинок или глинистая почва, а вот камень или скала не подходят.

Очень важно! Контур заземления должен проходить ниже уровня промерзания почвы.В противном случае он не будет нормально выполнять свои функции зимой.


Контур заземления находится на расстоянии 1 ÷ 10 м от здания. Для этого выкапывается траншея, заканчивающаяся треугольником. Оптимальные размеры по длине сторон 3 м. В углы равностороннего треугольника вбиваются штифты-электроды, соединенные стальной шиной или уголком при помощи сварки. От вершины треугольника автобус идет к дому. Подробно алгоритм действий по пошаговой инструкции мы рассмотрим ниже.

Разобравшись, что такое контур заземления, можно переходить к расчету материала и габаритов.

Расчет заземления для частного дома: формулы и примеры

Правила электромонтажа (ПУЭ) и ГОСТ устанавливают точные рамки того, какое сопротивление должно быть у земли. Для 220 В это 8 Ом, для 380 - 4 Ом. Но не забывайте, что для общего результата учитывается сопротивление грунта, в котором устроен контур заземления.Эту информацию можно найти в таблице.

Тип почвы Максимальное сопротивление, Ом Минимальное сопротивление, Ом
Глинозем 65 55
Гумус 55 45
Лессовые отложения 25 15
Песчаник, залегание подземных вод глубже 5 м 1000 -
Песчаник, грунтовые воды не глубже 5 м 500 -
Грунт песчано-глинистый 160 140
Суглинок 65 55
Торфяное болото 25 15
Чернозем 55 45

Зная данные, можно использовать формулу:

  • R o - сопротивление стержня, Ом;
  • л - длина электрода, м;
  • д - диаметр электрода, м;
  • т - расстояние от середины электрода до поверхности, м;
  • R экв - сопротивление грунта, Ом;
  • т - расстояние от верха стержня до поверхности, м;
  • l n - расстояние между цапфами, м

Но использовать такую ​​формулу сложно. Для простоты предлагаем воспользоваться онлайн-калькулятором, в котором вам достаточно ввести данные в соответствующие поля и нажать кнопку «Рассчитать». Это исключит возможность ошибок в расчетах.

Для расчета количества выводов используем формулу


, где R n - это номинальное сопротивление заземляющего устройства, а ψ - климатический коэффициент сопротивления грунта. В России за это принято 1,7.

Рассмотрим пример заземления частного дома, стоящего на черноземе. Если контур выполнен из стальной трубы, длиной 160 см и диаметром 32 см. Подставляя данные в формулу, получаем n o = 25,63 х 1,7 / 4 = 10,89 ... Округляя результат, получаем необходимое количество заземляющих электродов - 11.

Как правильно заземлить в частном доме

Перед тем, как сделать правильное заземление, следует ознакомиться с правилами и нормами монтажа.Имеет значение глубина контура, материал, качество соединений. Лучше использовать медь, но ее стоимость высока. Поэтому часто используют сталь.

Требования к заземляющему контуру частного дома следующие:

  • Вертикальные полосы не короче 16 мм;
  • По горизонтали - от 10 мм;
  • Толщина стали не менее 4 мм;
  • Диаметр трубы стальной - не менее 32 мм.

Полезно знать! Допускается применение естественных заземлителей - металлических конструкций, расположенных под землей или труб (за исключением трубопроводов ГСМ и канализации).Натуральный заземляющий электрод нельзя покрывать антикоррозийными составами.

Все соединения выполняются сваркой - болтовые стяжки не допускаются. Они быстро окисляются и через полгода толку от контура заземления не будет. Он может быть выполнен в виде треугольника рядом с жилым помещением или в виде квадрата по периметру постройки.

Как сделать заземление 220 В в частном доме своими руками

Иллюстрация Действие выполняется

Заземление частного дома своими руками начинается с траншеи под будущую цепь. Оптимальная длина стороны треугольника - 3 м, но многие не обращают на это внимания. После завершения схемы можно будет добавить пины, если сопротивление нас не устраивает.

Бурим скважины по углам треугольника, глубиной около полуметра. Глубоко они работать не будут, но немного помогут вбить электроды в землю.

Для колодцев можно использовать ручной или бензиновый бур.

В нашем случае в качестве штифта используется стальной уголок, который необходимо предварительно заточить. Это легко сделать с помощью отрезного круга по металлу.
Теперь нужно опустить электрод в колодец и вбить в землю то, что не вошло.

От трехметрового угла осталось всего 15 ÷ 20 см. Закупориваем колодец глиноземом и можем приступать к установке шин.

Сборные шины прикрепляются к электродам только сваркой. Болтовые соединения не подойдут - они не дадут желаемой герметичности.

Закончив приваривание покрышек к шпилькам, закрашиваем соединительные швы. Саму схему нельзя красить, но сварочные швы подвержены коррозии, что может вывести из строя все заземляющее устройство за пару лет.
Далее к дому приваривается шина заземления. Длина определяется расстоянием до здания плюс высота.

Крепим к фундаменту простыми дюбель-гвоздями с алюминиевыми дюбелями.

Просверлив в верхней части два отверстия, плотно прикручиваем болты, которыми крепится заземляющий кабель к дому.
Последний шаг - покрасить ту часть шины, которая находится над землей. Болты тоже закрыты. Поскольку они растянуты, их не нужно будет крутить, а краска защитит от внешних погодных явлений.Монтаж заземляющего контура завершен.

Становится понятно, что выполнить схему заземления частного дома своими руками можно, хотя это непросто.

Что такое натуральный заземлитель и как его использовать

Рассмотрим, как сделать заземление на даче своими руками без рытья траншей и прокладки цепи. Для этого можно использовать естественные заземлители - трубы или металлические конструкции, находящиеся под землей.


Очень важно! Трубопроводы горюче-смазочных материалов и канализация не могут использоваться в качестве естественного заземляющего электрода. Металлические конструкции нельзя красить или покрывать антикоррозийными составами.

Рассматривая заземление 380 В частного дома своими руками, отметим, что отличий по монтажу схем, как уже было сказано ранее, нет.

Заземление индивидуальной бытовой техники и оборудования

Часто владельцы частных домов (особенно дач) не видят смысла в установке полноценного заземления.Мы не можем никого ни оправдать, ни осудить, а значит, этот вариант тоже стоит рассмотреть. Разберемся, как провести заземление в частном доме без установки всей системы защиты.


Это довольно просто сделать, используя систему электродов естественного заземления. От него нужно проложить кабель прямо к устройству или к, от которого устройство запитано. Часто таким способом проводят заземление в частном доме, но так можно защитить любой другой бытовой прибор.

Есть «электрики», которые на вопрос, как заземлить розетку в частном доме, советуют перекинуть перемычку с нулевого контакта на заземляющий. К таким советам явно не стоит прислушиваться - это чревато проблемами. Сегодня мы обязательно поговорим о таких ошибках. А теперь стоит подробнее остановиться на том, как проверить готовый контур заземления, соответствует ли он необходимым требованиям.


Проверка работоспособности заземляющего устройства подручными средствами

Многие не понимают, как проверить заземление в частном доме без приобретения дорогостоящего оборудования.Для проведения полной проверки цепи потребуется обычный мультиметр. После полной установки «земли» включите источник питания и установите ручку мультиметра на максимальное напряжение в режиме переменного тока. Измерив напряжение между контактами «фаза-ноль» и «фаза-земля», нужно обратить внимание на разницу в показаниях. Если оно меньше 10 В, это означает, что работа выполнена правильно и схема функционирует должным образом. Если разница большая, есть способ улучшить производительность.

Из любого угла треугольника выкапывается траншея длиной 3 м. С края вбивается другой электрод, который подключается к основной цепи шиной, аналогично тому, как описано в пошаговой инструкции. пошаговые инструкции. Траншея засыпается и проверка повторяется. Обычно для исправления ситуации достаточно одного дополнительного луча.


Важно! Контур заземления следует проверять с интервалом один раз в год. Это защитит жителей от поражения электрическим током в случае возникновения чрезвычайной ситуации.

Частые ошибки при установке заземляющего устройства

Самая частая ошибка - перемычка нейтрали с заземляющими шинами. Это приводит к несанкционированному срабатыванию устройств защитного отключения. Также опасно подключать заземляющий штифт к нулю в розетке. Кроме обманчивого спокойствия, это ничего не даст. Разберем ситуацию, когда в распределительном щите или распределительной коробке начинает гореть ноль. На корпусе бытового прибора пробой изоляции и ноль прогорания.Будь он очень слаб, автоматика не успела бы сработать. В итоге получаем потерю нуля при наличии напряжения на корпусе. Результат будет неутешительным.


Следующее, на что стоит обратить внимание, это подключение заземляющего проводника к или стояку воды. Этого нельзя сделать. Допускается использование выключателя естественного заземления, если он подключен перед входным экраном и правильно подключен.

Не допускается установка защиты с алюминиевым тросом, имеющим повышенное сопротивление по сравнению с медным.

Очень важно! Для электромонтажных работ требуется расцепитель напряжения. Допускается кратковременная подача электроэнергии для проверки электропровода или других параметров, но только при соблюдении всех мер предосторожности и соблюдении правил электробезопасности.


Устройство громоотвода своими руками для частного дома

Устройство молниезащиты для частного дома важно, если конструкция возвышается над другими зданиями в секторе, возводится на окраине или возвышении.Но ретивый хозяин даже невысокого жилища не оставит его без внимания. Ведь природные явления сложно предсказать, а значит, нужно быть готовым ко всему. В реализации такой защиты есть нюансы, которые мы сейчас рассмотрим.


По нормам громоотвод устанавливается на 0,5 ÷ 1,5 м выше самой высокой точки двора (также следует обратить внимание на деревья). Громоотвод может быть из меди, алюминия или стали.От него на крышу укладывается токоотвод без изоляции, который по кратчайшему пути подключается к цепи защиты.

Защитный контур выполнен в виде треугольника или прямой. Под землей он подключается к заземляющему контуру жилища - это обязательное условие.

Если стены сделаны из, расстояние между токоотводом и поверхностью должно превышать 100 мм.

Как рассчитать длину громоотвода

Для этого воспользуемся формулой:

h = (r х + 1.63х x) / 1,5 где

  • h - необходимая высота громоотвода;
  • r х - радиус зоны на крыше дома, защищенной от молнии;
  • ч х - высота самого дома без учета громоотвода.

Готовые комплекты заземления для частного дома: где и по какой цене купить

Несмотря на то, что самоблоки
