Что такое экранирование кабелей и зачем оно нужно

Экранирование кабелей — это технология защиты проводников от внешних электромагнитных помех и предотвращения излучения собственных помех во внешнюю среду. Экран представляет собой проводящий слой, окружающий токопроводящие жилы кабеля.

Основные функции экранирования:

• Защита сигналов, передаваемых по кабелю, от внешних электромагнитных наводок
• Предотвращение излучения электромагнитных помех самим кабелем
• Обеспечение электромагнитной совместимости оборудования
• Повышение помехозащищенности линий связи и управления

Экранирование особенно важно в промышленных условиях с высоким уровнем электромагнитных помех от силового оборудования. Оно позволяет обеспечить надежную передачу сигналов управления и данных.

Основные виды экранирования кабелей

Существует несколько основных типов экранирования кабелей:

Экранирование фольгой

Экран из тонкой металлической фольги (обычно алюминиевой) обеспечивает 100% покрытие поверхности кабеля. Преимущества:

• Легкость и компактность
• Низкая стоимость
• Простота монтажа

Недостатки — низкая механическая прочность. Часто используется в комбинации с другими видами экранов.

Экранирование оплеткой

Экран в виде оплетки из тонких металлических проволок. Обеспечивает покрытие 60-98% поверхности. Преимущества:

• Высокая гибкость кабеля
• Хорошая механическая прочность
• Эффективность на низких частотах

Недостатки — сложность монтажа, высокая стоимость.

Спиральное экранирование

Экран из спирально намотанных металлических проволок. Обеспечивает покрытие 90-99%. Преимущества:

• Высокая гибкость
• Простота монтажа
• Широкий диапазон покрытия

Недостатки — возможность образования щелей при изгибах кабеля.

Как выбрать подходящий экранированный кабель

При выборе экранированного кабеля необходимо учитывать следующие факторы:

• Уровень электромагнитных помех в месте прокладки
• Частотный диапазон передаваемых сигналов
• Требуемая степень защиты от помех
• Механические нагрузки на кабель
• Условия монтажа и эксплуатации

В сильно зашумленной среде рекомендуется использовать комбинированное экранирование — например, фольга + оплетка. Для высокочастотных сигналов лучше подходит фольгированный экран, для низкочастотных — оплетка.

Области применения экранированных кабелей

Экранированные кабели широко применяются в следующих областях:

• Промышленная автоматизация и управление
• Контрольно-измерительные системы
• Аудио- и видеотехника
• Компьютерные сети
• Телекоммуникации
• Автомобильная электроника

Экранированные кабели обеспечивают надежную передачу сигналов в условиях сильных электромагнитных помех на производстве, транспорте, в энергетике и других отраслях.

Особенности монтажа экранированных кабелей

При монтаже экранированных кабелей важно соблюдать следующие правила:

• Обеспечить качественное заземление экрана с обоих концов кабеля
• Использовать специальные экранированные разъемы
• Не допускать образования петель заземления
• Прокладывать сигнальные кабели отдельно от силовых
• Использовать металлические кабельные каналы для дополнительного экранирования

Правильный монтаж позволяет максимально реализовать защитные свойства экранированных кабелей и обеспечить надежную передачу сигналов.

Преимущества использования экранированных кабелей

Применение экранированных кабелей дает следующие преимущества:

• Повышение помехозащищенности линий связи и управления
• Снижение уровня электромагнитного излучения
• Улучшение качества передаваемых сигналов
• Увеличение дальности передачи данных
• Повышение надежности работы оборудования
• Обеспечение электромагнитной совместимости устройств

Экранированные кабели позволяют создавать надежные системы связи и управления в сложных электромагнитных условиях промышленных предприятий.

Тенденции развития технологий экранирования кабелей

Основные направления совершенствования экранированных кабелей:

• Разработка новых экранирующих материалов с улучшенными характеристиками
• Создание многослойных комбинированных экранов
• Оптимизация конструкций для работы на сверхвысоких частотах
• Повышение гибкости и прочности экранированных кабелей
• Разработка интеллектуальных систем мониторинга состояния экранов

Развитие технологий экранирования направлено на повышение эффективности защиты от помех при одновременном улучшении эксплуатационных характеристик кабелей.

где и как применяется • Мир электрики

На чтение: 4 минОбновлено: 09.06.2021Рубрика: Кабель и проводаАвтор: admin

Содержание

1. Для чего именно нужен экранированный кабель
2. Классификация экранированных проводов
3. Как экранировать кабель
4. Заключение: что важно учитывать при покупке экранированного кабеля

Экранированный кабель часто используется в промышленных зонах производства, различных офисных зданиях, цехах и предприятиях. Часто возникает потребность проложить кабельную систему через траншею или канал, и иногда кабели разного назначения создают вредоносные электромагнитные излучения, электрические шумы. Как итог: нарушается работа технического оборудования. Эту проблему можно решить, проложив специальный экранированный кабель.

Условия в работе электротехнического оборудования разнообразны, и используется оно всегда по-разному. Порой кабельную систему проводят для улавливания определенных частот, в качестве антенны.

Экранированный кабель

Для чего именно нужен экранированный кабель

Экранированный провод обеспечивает бесперебойную электрическую работу без помех и шумов благодаря специальному экрану, даже если рядом проложено огромное количество источников энергии. Также специальный экран не позволяет магнитному полю кабеля не оказывать никакого вредоносного воздействия на другие проложенные рядом кабели. Экранирование обеспечивает надежную заземленность проводу. Состав экрана для экранированного кабеля при производстве бывает разным: это комбинация электропроводящей бумаги, фольгированных лент, медной или алюминиевой проволоки и полимерных добавлений.

У экранированного кабеля есть разные свойства и виды назначения. По этой причине конструкции проводов всегда отличаются друг от друга в зависимости от типа.

Механизм работы и применения экранированного кабеля:

• Когда требуется защита от внешних электромагнитных шумов и помех, защитным экраном окружаются внутренние жилы провода.
• Для устранения внутренних помех и шумов, для внутренних жил применяются индивидуальные экраны.
• Когда необходимо устранить оба типа помех, провод комплектуется обоими способами защиты.

Схема экранированного кабеля

Классификация экранированных проводов

Есть разные типы того, как можно экранировать провод. Это зависит от цели назначения кабеля. Поэтому, есть следующие типы назначения экранированного кабеля с медными или алюминиевыми жилами:

1. Силовые кабеля. Рассчитаны на разные уровни напряжения – от низкого до высокого. Благодаря встроенному внутрь экрану, кабель не распространяет в окружающую среду и на соседние источники электроэнергии электромагнитные помехи. Может накладывать как на токопроводящие жилы, так и после изоляции их.
2. Комбинированные – силовой и управляющий кабель в одном механизме, отличается своей гибкостью. Обычно такой тип назначения используется в работе передвижных электрических механизмов. Например, экскаваторов. Изолируется экранированный провод резиной в таком случае. Не позволяет распространиться помехам на управляющие механизмы.
3. Сигнальный тип кабеля – применяется обычно тогда, когда необходима высокая точность в защите данных при работе. В это список входит пожарная, охранная, измерительная аппаратура. Например, защитный экран в пожарной сигнализации, способен сохранять высокую работоспособность даже находясь в горящем помещении. К тому же, обычно он обладает минимальным уровнем выделения продуктов горения.
4. Кабели управления и передачи данных – используется в телемеханических или телефонных сетях. Экран изготовляется из алюминиевой или полиэтиленовой фольги. Такой тип защитных экранов используется также в компьютерных коммуникациях. Может использоваться как для внешней, так и внутренней прокладки.
5. Одножильный экранированный провод применяется для записывающих аудио- или видеоустройств.

Как экранировать кабель

Самостоятельно сделать защитный экран для кабеля практически невозможно, к тому же, лучше не заниматься этим без опыта или хотя бы профильного образования. Лучше довериться фабричным кабельным проводам, которых огромное количество в магазинах. Защита помещается под основную оболочку провода. Самостоятельная облицовка провода требует бережного отношения и аккуратности, чтобы полотно оставалось целостным и без повреждений.

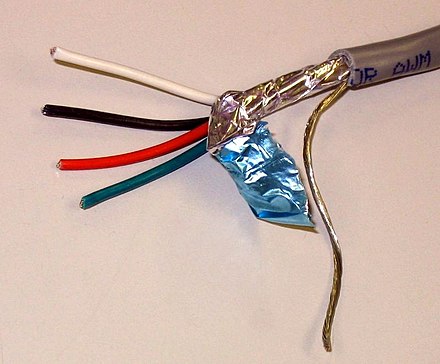

Кабель с экраном

Обычно, провода экранируют двумя способами материалов: создается либо оплетка, либо цельное покрытие из фольги. Фольга имеет свои плюсы и минусы. По-простому, это тонки слой алюминия. Используя метод оплетки проволокой, обеспечивается высокий уровень заземления. Считается одним из самых надежных способов, но недостаток в том, что могут образовываться минимальные бреши в поверхности. Размер их зависит от толщины и длины проволоки.

Заключение: что важно учитывать при покупке экранированного кабеля

Чтобы экранирование проводов было эффективным, есть следующие рекомендации при покупке и эксплуатации:

• Обратите внимание заранее на зашумленность той среды, в которой планируется применение кабеля.
  Если это среда с умеренной электромагнитной зашумленностью, покупайте кабель с оплеткой в виде фольги.
• Если степень зашумленности помехами высокая, рекомендуется использовать комбинированный тип защиты сетки с фольгой.
• Если местность обладают изгибающими нагрузками, защитный экран должен быть выполнен в виде спирали. Иначе такой кабель просто будет неэффективен и быстро придет в негодность из-за неподходящих условий.
• Перед прокладкой кабельной системы, важно проверить уровень заземления оборудования. Поскольку при неправильном подключении, помехи никуда не уйдут, а только станут сильнее. Сопротивление заземления должно быть достаточно низким.
• Заземлить провода необходимо в конце работ, иначе помехи получатся в заземляющем проводнике.

Ассортимент проводной проводки с защитным экранированием сейчас достаточно разнообразен, поэтому при выборе стоит грамотно учесть и рассчитать все нюансы среды и условий. Перед подключением важно ознакомиться с назначением каждого кабеля, окружающую среду, возможность электромагнитных помех и шумов.

Только при расчётливом подходе, эффективность экранирования будет на высоком уровне, и обеспечена защита.

ЭКРАНИРОВАНИЕ — cловарь терминов 1K

ЭКРАНИРОВАНИЕ

Shielding

Экранирование кабеля, как и скручивание пар проводников, обеспечивают целостность аудио- и видеосигнала от возможных электромагнитных (EMI) и радиочастотных (RFI) помех, существующих вокруг кабеля. Кабели могут быть экранированными или неэкранированными, за исключением коаксиальных кабелей, для которых по определению требуется хотя бы один экранированный провод.



Типы экранирования

Спиральный экран:
Спиральные экраны «наматываются» на кабель и могут быть одинарными или двойными. Они более гибкие, чем плетеные экраны, а также их легче монтировать на разъемы или платы. Из-за своей спиральной структуры (как у трансформаторной катушки) могут проявлять эффект индуктивности, поэтому они не подходят для работы на высоких частотах. Обычно используются для частот аналоговых аудиосигналов. При сгибании данный тип экранов имеет тенденцию частично «открываться», теряя эффективность, особенно, на высоких частотах.

Плетеный экран (оплетка):
Плетеные экраны обеспечивают превосходную структурную целостность, сохраняя при этом хорошую гибкость и долговечность. Такие экраны идеальны для минимизации низкочастотных помех в радиочастотном диапазоне, так как имеют более низкое сопротивление постоянному току, чем спиральный экран.
Защитное покрытие, достигаемое с помощью экрана с одинарной оплеткой, может составлять 95%, с экраном с двойной оплеткой — 98%. Достичь 100% покрытия с плетеным экраном физически невозможно.

Экран из фольги:
Экраны из фольги могут быть произведены из стали или меди, но наиболее распространенной является ламинированая лента из алюминия и полиэстера. Экраны из фольги обеспечивают 100% покрытие. Поскольку такие типы экранов слишком тонкие, чтобы использовать их в качестве проводника для монтажа с точкой подключения, используется провод, проходящий вдоль экрана в контакте с ним, который называется дренажным проводом (Drain wire). Из-за того, что плетеный экран при длине волны на высоких частотах может нести потери защиты, тип экрана из фольги является наиболее эффективным на этих частотах.

Комбинированные экраны:
В одном кабеле можно комбинировать различные типы экранов, суммируя различные свойства каждого из них.
Например: фольга + спираль, фольга + оплетка, фольга + оплетка + фольга или фольга + оплетка + фольга + оплетка.



Таким образом, экранирование служит для отражения внешних помех, обеспечения бесперебойной передачи энергии или сигнала, а также предотвращения утечки электрических и магнитных полей.

В зависимости от типа кабеля, экран может охватывать несколько проводников и/или все проводники (внешний общий экран). Индивидуальный и общий экраны могут быть плетеными или изготовленными из токопроводящей пластиковой пленки или металлической фольги.

Кабели в нарезку Готовые кабели

Товары связанные с ЭКРАНИРОВАНИЕ в каталоге:

Аудио кабели Микрофонные кабели DisplayPort кабели Триаксиальные кабели Многоканальные Аудио кабели Межблочные кабели Акустические кабели S Video кабели Видео кабели HDMI кабели и адаптеры Балансный кабель Аудио Мультикоры VGA кабели Коаксиальные кабели Коаксиальные кабели в нарезкуПерейти в словарь

Экранированный кабель: что нужно знать

Электрические кабели содержат один или несколько изолированных проводников. Часто это проводящий слой, экранированный провод или экранированный кабель, окружающий его. Эти провода помогают обеспечить безопасность электрических проводов, проходящих через ваш дом или собственность. Как правило, экранированные кабели могут также предотвращать различные электрические помехи, такие как электрические помехи и шум от различного тяжелого оборудования на рабочем месте.

Экранированные кабели могут существенно повлиять на ваш бизнес. Хотите узнать конкретнее? Пожалуйста, продолжайте читать его.

Глава 1: Экранированный кабель и его особенности

Экран обычно представляет собой электропроводящее вещество. Он окружает провод или кабель, который препятствует утечке любого сигнала. Экранирование кабеля, в свою очередь, просто ограждает внутренние сигнальные или силовые проводники. Экранированные кабели по-разному взаимодействуют с электромагнитными помехами (EMI). Они могут быть как источником электромагнитных помех, так и приемником. В качестве источника кабели могут излучать сигналы другим кабелям и даже действовать как антенна, излучающая шум.

Кабель также может выступать в роли приемника. Он получает эти сигналы от других кабелей и генерирует электромагнитные помехи через пол вашего офиса. При переключении любых нагрузок большой мощности, таких как огромные трансформаторы, мощные нагреватели, этого достаточно, чтобы вызвать заметное количество электромагнитных помех.

Эти помехи или обратные связи также могут возникать при прокладке сигнального кабеля рядом с силовым кабелем. Большинство отраслей промышленности и их заводские цеха всегда производят много шума. Именно неэкранированные кабели вызывают такой уровень помех и очень опасны для промышленных рабочих и рабочих. Таким образом, установка экранированных кабелей улучшит условия работы вашего завода. Это также обеспечит безопасность каждого работника.

Применение экранированных кабелей

Существуют различные способы применения экранированных кабелей. Необходимость экранирования ваших электрических кабелей исходит из количества энергии, которое производит ваша фабрика каждый раз. Это также зависит от типа вашей фабрики. Различные фабрики и производственные подразделения могут излучать электронные помехи разного уровня. Некоторые из них:

• Высокий уровень электрических помех:

Эти шумы обычно исходят от:

• тяжелые двигатели
• электролитические процессы
• линии управления a
• линии электропередачи

Близость линий электропередач создает эти шумы и помехи. Типичные места, где вы можете услышать эти шумы — Сталелитейные заводы и Литейные заводы.

• Средний уровень электрических помех:

Эти электрические помехи создают средние производственные предприятия.

Эти установки должны работать с тяжелыми реле управления и проводкой рядом с мощными или средними двигателями.

• Низкий уровень электрических помех:

Вы можете столкнуться с этими помехами, если основной источник питания находится далеко от электропроводки. Также, когда рядом находятся управляющие и силовые реле. Типичные места, где вы можете обнаружить такие помехи:

• Большие складские помещения
• Офисы
• Лаборатории
• Малые производственные предприятия

Таким образом, остановите любые электромагнитные помехи в офисе, установив экранированные кабели. Экранированные кабели, установленные на обычных электрических проводах, могут сделать ваше рабочее место лучше и безопаснее.

Глава 2: Важность и появление экранированных кабелей

День за днем ​​мы совершенствуемся в различных аспектах жизни. Технический прогресс, безусловно, пошел нам на пользу. Это подтолкнуло нас больше учиться, открывать и воссоздавать новые возможности. Кабели являются неотъемлемой частью современной быстро меняющейся связи. Например, подумайте, что произойдет, если Google рухнет в одном штате или городе всего на один час или день? Вокруг был бы хаос.

Люди потеряют деньги, время и многие другие активы, если сильная система связи, такая как Google, не сможет предоставлять свои услуги. Современный мир не рассматривает кабель как четыре провода, заключенные в оболочку и соединяющие электронные устройства. Кабели стали самым важным средством связи. Большая часть мировых систем связи полностью зависит от экранированных и неэкранированных кабелей.

Если вы знаете, для каких целей вы будете использовать кабель, вам также необходимо знать требуемую выходную мощность. Также важно обеспечить защиту вашего устройства от частоты выходной мощности. Электромагнитные помехи также могут повредить ваше устройство. Именно здесь вам нужно решить, хотите ли вы экранировать кабель или оставить его неэкранированным.

Вот почему так важно использовать экранированный кабель.

• Предотвращение электромагнитных помех (EMI)

Внешние источники электроэнергии генерируют радиочастотные помехи или электромагнитные помехи. Этими источниками часто являются шумы электрических цепей, электромагнитное излучение, исходящее от линий электропередач. Мы все окружены EMI/RFI. Это похоже на то, когда вы слышите статические шумы из телефона. То же самое касается сетей с точки зрения общения.

Проще говоря, если электромагнитные помехи достаточно сильны, вы можете обнаружить, что теряете много данных. Это происходит, когда ваши машины не могут правильно слышать друг друга. Это происходит из-за EMI / RFI. Пренебрежение этими вопросами может быть вредным и опасным для ваших рабочих и служащих и может привести к огромным потерям для вашего бизнеса.

Чтобы выбрать правильный экранированный кабель, вам нужно выбрать из доступных кабелей для разных целей.

Узнайте об экранировании и броне кабеля здесь.

Глава 3. Популярные типы экранирования

Не допускать никаких внешних помех, будь то электрических или магнитных, является основной функцией экранированного кабеля . Поскольку существует много видов предприятий и заводов с различным использованием входной и выходной мощности, существует множество типов экранирования. Для изготовления экранированного кабеля могут использоваться гофрированные металлы, оплетки и многие другие материалы. Это также влияет на функции и характеристики кабеля. Эти функции полностью зависят от цели вашего требования.

Вот несколько популярных типов экранирования, которые вы можете выбрать:

Плетеное экранирование

Этот тип или форма экранирования является старейшим видом экранирования. Производители до сих пор практикуют этот формат. Процесс изготовления проводов малого сечения по плетеной схеме определяет плетеный экран. Оплетки обычно состоят из меди, алюминия, стали и луженой меди и переплетаются с проводником, как тканевое плетение. Они наиболее эффективны и полезны для низких частот и обеспечивают гибкость, механическую прочность и срок службы кабеля.

Они не очень эффективны, но они могут уменьшить или положить конец электромагнитным помехам/убыткам на рабочем месте или фабрике. Плетеный экран восходит к подъему индустрии шнурков. В то время многие предприниматели экспериментировали со своими машинами. Позже машины для изготовления шнурков были запрограммированы на плетение кос. Во-первых, дополнительная механическая поддержка кабеля с диапазоном покрытия до 95%. Кроме того, выбор кабелей с оплеткой из фольги также помог.

Сегодня эти кабели обеспечивают максимальное покрытие экрана. Вот почему вы можете найти их во всех операционных системах мельницы. Поскольку их трудно прекратить, они также служат дольше. Вкратце, вот некоторые моменты, на которые следует обратить внимание в отношении плетеного экрана:

• Повышенная гибкость и долговечность кабеля.
• Повышенная механическая мощность и прочность.
• Обеспечивает длительную физическую защиту.
• Для достижения оптимальных результатов можно использовать комбинацию с фольгой.
• Дорогостоящее производство.
• Как правило, медленная и трудная терминация
• Обеспечивает покрытие около 45%-98%.

Экранирование из майлара или фольги с металлическим покрытием

Экранирование из фольги или майлара с металлическим покрытием, состоящее из композитной майларовой ленты и алюминия. Поэтому эти щиты очень легкие и эффективные. Они также очень недороги и их очень легко производить, чем обычные плетеные экраны. Обычно они выглядят как фольга, завернутая в обертку от жевательной резинки. Способы их нанесения также обычно проще, чем у других типов щитов. Они более выгодны для стартапов или обычных заводов или офисов.

Они могут достигать 100% охвата. Кроме того, уменьшите все виды электрических помех или радиочастотных помех. Их легче заделывать, чем плетеный экран, и все, что вам нужно, — это заземляющий провод, уходящий в землю.

Некоторые из ключевых факторов экранирования фольгой:

• Простота нанесения.
• Простота производства.
• Легкий и тонкий.
• Дешевле экранирующей оплетки.
• Возможность комбинации с плетеными экранами для получения максимальной производительности и увеличения площади покрытия.
• Меньше физической защиты.
• Нулевая механическая прочность.
• Требуется дренажный провод

Спиральное экранирование

Спиральное экранирование очень похоже на плетеное экранирование. Основное отличие заключается в намотке на жилу проводника или кабеля, включая спирально намотанную одиночную жилу. У этого щита есть несколько преимуществ. Вот некоторые из них:

• Гораздо более гибкий, чем обычный кабель в оплетке.
• Имеет гораздо более широкий диапазон покрытия, чем плетеный экран, который варьируется от 90%-99%.
• Легче подключить, чем плетеные экраны.
• Дает вам больше контроля над EMI/RMI.

Глава 4: Применение экранированного кабеля

Итак, какие устройства обычно используют экранированный кабель?

• Экранированный аудиокабель

Экранированные аудиокабели защищают от любых помех. Это предотвращает смешивание нежелательных шумов с исходным звуковым сигналом. Аудиокабели передают аудиосигналы с одного конца на другой, и в этом заключается их основная функция. Экранированный аудиокабель передает более точные сигналы внутри кабеля, обеспечивая наилучшие результаты.

• Экранированный силовой кабель

Силовые кабели высокого и среднего напряжения обычно покрыты экраном. Этот экранированный слой состоит из алюминия, меди или проводящего полимера. Неэкранированный, изолированный кабель, находящийся в тесном контакте с землей, может создавать обширное электростатическое поле. Это также приводит к коронному разряду. Этот разряд разрушает изоляцию.

Воздействие необработанного высокого напряжения часто приводит к несчастным случаям и поражению электрическим током. Экранированный кабель предотвратит возникновение обширного электростатического поля. Он обеспечивает безопасность при работе с силовыми кабелями или машинами, которые проходят через них.

• Экранированный коаксиальный кабель

Коаксиальный кабель служит для передачи радиочастот из одной точки в другую. Он также известен как коаксиальный кабель. Коаксиальные кабели очень полезны и эффективны. Их экранированные конструкции позволяют им передавать данные или радиочастоты из одной точки в другую с гораздо большей скоростью. Он работает через центральный проводник, как правило, медный провод, по которому передаются аудио- и видеосигналы. Диэлектрический пластиковый изолятор оборачивает и окружает медный провод. Плетеная сетка, извлеченная из меди, затем защищает кабель от электромагнитных помех/помех.

• Экранированный USB-кабель

Экранированный USB-кабель — это просто USB-кабель, обеспечивающий быструю передачу данных. При изготовлении USB-кабелей важно поддерживать и соблюдать баланс пяти проводников. К ним относятся два провода питания, один провод для экранирования и дифференциальная пара для связи. Экранированный USB помогает защитить данные и эффективно использовать время, выполняя быстрые и быстрые действия.

Глава 5. Примечания об экранированных кабелях

Важно помнить, что разъем является одной из самых важных частей кабеля. Вот несколько вещей, которые вам нужно знать, чтобы получить наилучшие результаты.

1. Обеспечьте надлежащее заземление разъема

Это обеспечит безопасность рабочих. Вы должны проверить между точкой заземления и оборудованием.

Таким образом, вам не придется беспокоиться о несчастных случаях на рабочем месте, которые могут привести к другим проблемам. Знайте, что машины с высоким энергопотреблением могут сломаться, если их неправильно подключить. Заземление кабелей на одном конце также гарантирует, что вам не придется беспокоиться о шумовых контурах заземления.

2. Не забывайте о важности разъема

Вы можете использовать плетеный экран, чтобы получить защиту от электромагнитных помех на 70-95%. Хотя экранирование фольгой обеспечивает 100% защиту, с ним может быть сложнее работать, особенно при использовании разъема. При выборе разъема необходимо убедиться, что конструкция разъема обеспечивает возможность экранирования, синхронизированную с кабелем.

3. Используйте правильный кабель

Если у вас нет кабеля с достаточным экранированием для нужд приложения, это может стать проблемой. Если есть более шумная среда, мы предлагаем использовать комбинации кос.

Глава 6. Обслуживание экранированных кабелей по индивидуальному заказу

При установке экранированных кабелей вы сами должны изучить окружающую среду и выбрать желаемое экранирование.

Однако сначала вы должны тщательно изучить свое окружение. Это связано с тем, что для разных сред требуются разные типы экранирования. Настройте экранированные кабели, чередуя проводники и экранирующие материалы. Вы можете получить идеальный экранированный кабель, который точно соответствует вашим требованиям.

Благодаря нашему специальному экранированному кабелю вам не о чем беспокоиться. Мы понимаем, насколько важно выбрать правильный тип щита. Мы знаем, что вам нужен правильный материал. Или идеальное количество покрытия. Это то, что, в конце концов, поможет вам получить большую производительность кабельных систем.

Мы поможем вам создать специальные экранированные кабели, отвечающие вашим потребностям, создав для вас подходящие экраны, которые минимизируют большинство помех и обеспечат лучшую и продуктивную передачу сигнала с различными кабельными системами.

Мы позаботимся о том, чтобы:

• Вам не пришлось беспокоиться о некачественных разъемах
• Все кабели сводят к минимуму помехи
• Используйте правильный тип экранированного кабеля для вас
• Посоветуйте, что подходит для ваших нужд

Приходите, расскажите нам о ваших требованиях к экранированному кабелю. Мы будем рады помочь!

Заключение

Таким образом, экранированные кабели очень полезны и гарантируют безопасность. Работа с огромными мощными электродвигателями и машинами становится проще благодаря экранированным кабелям. Каждому предприятию необходимо адаптировать и настроить необходимое экранирование. Обеспечение более устойчивой и безопасной рабочей среды для всей компании.

Установив эти кабели, вы получите максимальную отдачу от своих инвестиций, сократив потери данных, потери сигнала и потери мощности. Свяжитесь с нами сегодня, чтобы узнать о ваших индивидуальных потребностях в экранирующих кабелях, и позвольте нам помочь вам найти индивидуальные решения.

Все о защите | Allied Wire & Cable

По мере развития технологий системы связи и управления становятся все более сложными, и ожидается, что они будут перемещаться на большие расстояния, чем когда-либо прежде. Это может привести к увеличению вероятности отказов, связанных с электрическими помехами.

В зависимости от применения на кабели могут отрицательно влиять электромагнитные помехи (EMI), радиочастотные помехи (RFI) и электростатические помехи (ESI). Эти помехи, также известные как «сигнальные помехи» или просто «шумы», не могут быть заблокированы одной только изоляцией, поэтому для большинства кабелей жизненно важно обеспечить надлежащее экранирование. Однако прежде чем обсуждать свойства различных экранов, необходимо знать различные типы помех.

Типы интерференции сигналов

1. Статический шум:  Это искажение, вызванное электрическим полем, созданным другим источником напряжения и включенным в цепь, несущую сигнал. Статический шум можно предотвратить путем экранирования всей цепи. Экраны из фольги наиболее эффективны для защиты от этого типа шума, но они должны закрывать как передающий, так и принимающий конец цепи, чтобы снизить высокий уровень помех. Экран также должен быть заземлен, чтобы обеспечить наилучшие результаты.
2. Магнитный шум:  Магнитные поля, излучаемые силовой проводкой, используемой в различных механических устройствах, вызывают этот тип помех. Магнитные поля могут создавать встречные потоки тока, что нарушает регулярный ток в проводе. Скручивание элементов кабеля — самый простой и эффективный способ борьбы с магнитными помехами.
3. Синфазный шум:  Токи, протекающие от заземления с разным потенциалом в разных точках системы, вызывают этот тип помех. Приемники с высоким коэффициентом подавления синфазного сигнала могут уменьшить влияние синфазного шума.
4. Перекрестные помехи:  Когда сигналы (импульсный постоянный ток или стандартный переменный ток) от одного провода накладываются на другой соседний провод, это называется перекрестными помехами. Экранирование отдельных кабельных пар в сочетании с скрученными парами — лучший способ предотвратить перекрестные помехи, хотя скрученные пары сами по себе могут уменьшить этот тип помех.

После определения типа шума можно выбрать соответствующие материалы и стили экрана.

Общие материалы экрана

Экранирование представляет собой металлический слой, окружающий проводник кабеля, созданный для ограничения интерференции сигналов между проводом и внешними полями. Экранирование играет важную роль в обеспечении максимальной эффективности кабельных систем и предназначено для сведения к минимуму утечки сигнала и приема сигналов, создаваемых внешними источниками.

Доступны экраны из различных проводящих материалов:

• Медь без покрытия
• Луженая медь
• Оцинкованная сталь
• Нержавеющая сталь
• Алюминиевая фольга
• Стекловолокно
• Кевлар

Из этих материалов наиболее распространены алюминий и медь. Проводящие нейлоновые ленты, пластмассы и ткани также можно использовать для минимизации помех сигнала, но они менее эффективны и менее распространены, чем большинство других экранирующих материалов.

Экраны также доступны в нескольких стилях, которые можно выбрать в соответствии с конкретными условиями, желаемыми характеристиками проводки и другими потребностями в экранировании.

Типы экранов

Фольга: Этот экран состоит из алюминиевой фольги, ламинированной полиэфирной или полипропиленовой пленкой, что придает ему механическую прочность и дополнительную изоляцию. Фольга обеспечивает 100% покрытие кабеля, что делает ее идеальным электростатическим экраном. Экраны из фольги также легкие, менее дорогие и более гибкие, чем экраны из оплетки или спирали, но имеют более короткий срок службы при изгибе и меньшую механическую прочность. Во многих случаях фольга используется для экранирования пар многопарных кабелей передачи данных для ограничения перекрестных помех.

Оплетка:  Плетеные медные или алюминиевые нити образуют экраны оплетки. Плетеная структура делает экран прочным и гибким, сохраняя при этом длительный срок службы при изгибе. Обычно плетеные экраны покрывают от 80% до 95% провода. Косы не могут обеспечить 100% покрытие. К другим недостаткам плетенки можно отнести громоздкость и вес. Их также труднее уничтожить, чем другие щиты, потому что их нужно вычесывать. Плетеные экраны чаще всего используются для минимизации низкочастотного шума.

Спираль: Токопроводящая проволока наматывается вокруг и вверх по центральному кабелю, образуя этот экран. Преимущества спиралей включают гибкость, долгий срок службы при изгибе и покрытие до 97%. Спирали чаще всего используются в аудиоприложениях. К сожалению, они, как правило, неэффективны выше диапазона звуковых частот.

Комбинация:  Некоторые кабели имеют экран из фольги и оплетки, что называется комбинированным экраном. Комбинированное экранирование используется для обеспечения преимуществ обоих типов экрана, в частности, 100% покрытия экрана из фольги, а также физической прочности и низкочастотного сопротивления оплетки.

Другие термины, используемые при обсуждении экранирования:

Покрытие экрана:  Процент провода, который физически покрыт металлическим экраном

Эффективность экрана:  Способность экрана предотвращать помехи сигнала

Выбор правильный тип экрана, материал и степень покрытия важны для максимизации производительности кабельных систем. Среда, в которой будет использоваться кабель, потенциальные источники помех вокруг кабеля и механические характеристики, которым должен соответствовать кабель или провод, — все это важные элементы, которые следует учитывать при проектировании экрана. Соответствующий экран сведет к минимуму помехи и обеспечит продуктивную передачу сигналов в ваших кабельных системах.

Выбор правильного экранирования для вашего приложения

• Низкочастотные приложения
  • Экраны из плетеной или спиральной проволоки часто используются для низкочастотных приложений (примерно до 1 МГц). Для низких частот сквозное электрическое сопротивление экрана является решающим фактором его эффективности. Например, микрофонные кабели часто изготавливаются со спиральным экраном из-за его эффективности на звуковых частотах.
• Среднечастотные приложения
  • Плетеные экраны часто используются для среднечастотных приложений (от 1 МГц до 100 МГц). Эффективность плетеного щита зависит от охвата, который он обеспечивает, — плотности плетения. Покрытие плетеным экраном колеблется от 65 до 98 процентов. Более высокое покрытие оплетки приводит к лучшим характеристикам экрана, но стоит дороже.
• Высокочастотные приложения
  • Комбинированные экраны являются лучшим вариантом для высокочастотных приложений (выше 100 Гц). Комбинируя плетеный экран с экраном из фольги, блокируются любые утечки энергии, которые обычно происходят только из плетеного экрана.

Экран предназначен для заземления любого шума, который уловил кабель.
