Как электродвигатель 380 подключить к 220. Как подключить электродвигатель 380В к сети 220В: пошаговая инструкция

Как правильно переделать трехфазный двигатель 380В для работы от однофазной сети 220В. Какие схемы подключения существуют. Как рассчитать и подобрать конденсаторы. На что обратить внимание при переделке.

Особенности подключения трехфазного двигателя к однофазной сети

Подключение трехфазного электродвигателя 380В к однофазной сети 220В — задача, с которой нередко сталкиваются владельцы различного оборудования. Хотя такая переделка и возможна, следует учитывать ряд важных моментов:

• Мощность двигателя снизится примерно на 30-40% от номинальной
• Пусковой момент уменьшится
• КПД двигателя станет ниже
• Потребуется правильный подбор и расчет конденсаторов
• При постоянно меняющейся нагрузке могут возникнуть сложности

Тем не менее, во многих случаях такое подключение оказывается единственным выходом при отсутствии трехфазной сети. Рассмотрим основные способы переделки трехфазного двигателя для работы от 220В.

Схемы подключения трехфазного двигателя к однофазной сети

Существует два основных варианта подключения обмоток трехфазного двигателя при питании от однофазной сети:

1. Схема «звезда»

При этом способе подключения:

• Начала (или концы) всех трех обмоток соединяются вместе — это будет нулевая точка
• Оставшиеся три вывода подключаются к фазе, нулю и конденсатору
• Обеспечивается более плавный пуск двигателя
• Мощность снижается примерно на треть от номинальной

2. Схема «треугольник»

В этом случае:

• Конец одной обмотки соединяется с началом следующей по кругу
• Получившиеся три точки соединения подключаются к фазе, нулю и конденсатору
• Обеспечивается большая мощность, близкая к номинальной
• Пусковые токи выше, чем при схеме «звезда»

Выбор конкретной схемы зависит от требуемых характеристик — если нужна максимальная мощность, выбирают «треугольник», если плавность пуска — «звезду».

Как рассчитать и подобрать конденсаторы

Правильный подбор рабочего и пускового конденсаторов критически важен для нормальной работы трехфазного двигателя от однофазной сети. Рассмотрим формулы для расчета:

Расчет рабочего конденсатора

Для схемы «треугольник»:

C (мкФ) = 4800 * I / U

Для схемы «звезда»:

C (мкФ) = 2800 * I / U

Где:

• C — емкость конденсатора в микрофарадах
• I — номинальный ток двигателя в амперах
• U — напряжение сети (220В)

Альтернативная формула, не требующая знания тока:

C (мкФ) = 66 * P

Где P — номинальная мощность двигателя в киловаттах.

Расчет пускового конденсатора

Емкость пускового конденсатора обычно выбирается в 2-3 раза больше рабочего. То есть:

C пусковой = (2…3) * C рабочий

Важно: конденсаторы должны быть рассчитаны на напряжение не менее 400В.

Пошаговая инструкция по подключению

Рассмотрим основные этапы подключения трехфазного двигателя к сети 220В:

1. Определите схему соединения обмоток двигателя (звезда или треугольник)
2. Рассчитайте емкость рабочего и пускового конденсаторов
3. Подберите подходящие конденсаторы
4. Подключите обмотки двигателя по выбранной схеме
5. Подсоедините рабочий и пусковой конденсаторы
6. Подключите питание 220В
7. Проверьте направление вращения и при необходимости поменяйте его

При выполнении работ соблюдайте правила электробезопасности. Если у вас нет опыта работы с электрооборудованием, лучше обратиться к специалисту.

На что обратить внимание при переделке двигателя

При подключении трехфазного двигателя к однофазной сети важно учитывать следующие моменты:

• Не все двигатели подходят для такой переделки. Наилучшие результаты дают двигатели мощностью до 3 кВт.
• Мощность двигателя снизится. Не стоит ожидать от него прежней производительности.
• Пусковой момент уменьшится. Запуск двигателя под нагрузкой может быть затруднен.
• КПД станет ниже. Двигатель будет потреблять больше энергии.
• При постоянно меняющейся нагрузке могут возникнуть проблемы с подбором оптимальной емкости конденсаторов.
• Необходимо обеспечить надежное соединение всех проводов и изоляцию открытых контактов.

Часто задаваемые вопросы

Можно ли подключить любой трехфазный двигатель к сети 220В?

Теоретически можно подключить практически любой трехфазный двигатель, но на практике лучше всего подходят двигатели мощностью до 3 кВт. Более мощные двигатели будут иметь низкий КПД и проблемы с пуском.

Насколько снизится мощность двигателя после переделки?

Обычно мощность снижается на 30-40% от номинальной. При схеме «звезда» снижение будет больше, при схеме «треугольник» — меньше.

Как изменить направление вращения двигателя после переделки?

Для изменения направления вращения достаточно поменять местами любые два провода, идущие к обмоткам двигателя.

Нужно ли использовать пусковой конденсатор?

Использование пускового конденсатора не обязательно, но сильно облегчает запуск двигателя, особенно под нагрузкой. Без него пусковой момент будет очень низким.

Заключение

Подключение трехфазного двигателя 380В к однофазной сети 220В — вполне реализуемая задача, но требующая определенных знаний и навыков. При правильном подходе можно добиться приемлемой работы двигателя, хотя и с некоторой потерей мощности и КПД. Главное — правильно рассчитать и подобрать конденсаторы, а также соблюдать правила электробезопасности при выполнении работ.

Как переключить трехфазный двигатель на 220

Бывают ситуации, когда оборудование, рассчитанное на 380 вольт, необходимо подключить к домашней сети на 220 В. Так как двигатель при этом не запустится, необходимо изменить в нем некоторые детали. Это можно без труда сделать самостоятельно. Даже несмотря на то что КПД несколько снизится, такой подход бывает оправданным.

Трехфазные и однофазные двигатели

Чтобы разобраться, как подключить электродвигатель с 380 на 220 Вольт, узнаем, что значит питание на

Трехфазные двигатели имеют множество преимуществ по сравнению с бытовыми однофазными. Поэтому их применение в промышленности обширно. И дело заключается не только в мощности, но и в коэффициенте полезного действия. В них также предусмотрены пусковые обмотки и конденсаторы. Это упрощает конструкцию механизма. К примеру, пусковое защитное реле холодильника отслеживает, сколько врублено обмотки. А в трехфазном двигателе в этом элементе необходимость отпадает.

Это достигается тремя фазами, во время работы которых внутри статора вращается электромагнитное поле.

Почему 380 В?

Когда поле внутри статора вращается, ротор двигается также. Обороты не совпадают с пятьюдесятью Герцами сети из-за того, что больше обмоток, количество полюсов отличное, а также по разным причинам происходит проскальзывание. Эти показатели применяются для регуляции вращения моторного вала.

Все три фазы имеют значение по 220 В. Однако разница между любыми двумя из них в любое время будет отличным от 220. Так и получится 380 Вольт. То есть двигатель применяет 220 В для работы, при этом имеется сдвиг фаз, составляющий сто двадцать градусов.

Потому как подключить электродвигатель 380 на 220 Вольт напрямую невозможно, приходится использовать ухищрения. Конденсатор считается самым простым способом. Когда емкость проходит фазу, последняя изменяется на девяносто градусов. Хоть до ста двадцати она не доходит, этого достаточно для запуска и работы трехфазного двигателя.

Как подключить электродвигатель с 380 на 220 В

Для реализации задачи необходимо понимать, как устроены обмотки. Обычно корпус защищен кожухом, а под ним расположена разводка. Сняв его, нужно изучить содержимое. Часто здесь можно найти схему соединений. Чтобы к сети 380-220 состоялось, используется коммутация в форме звезды. Концы обмоток находятся в общей точке, которая называется нейтралью. Фазы подаются на противоположную сторону.

«Звезду» придется изменить. Для этого обмотки мотора необходимо соединить в другую форму — в виде треугольника, объединив их на концах друг с другом.

Как подключить электродвигатель с 380 на 220: схемы

Схема может выглядеть следующим образом:

• напряжение сети прикладывается к третьей обмотке;
• тогда на первую обмотку напряжение перейдет через конденсатор при фазовом сдвиге в девяносто градусов;
• на второй обмотке скажется разница напряжений.

Понятно, что сдвиг фаз получится на девяносто и сорок пять градусов. Из-за этого вращение равномерным не получится. К тому же форма фазы на второй обмотке не будет синусоидальной. Поэтому, после того как подключить трехфазный электродвигатель к 220 вольтам удастся, он не сможет реализовываться без потерь мощности. Иногда вал даже залипает и перестает крутиться.

Рабочая емкость

После набора оборотов емкость пуска уже будет не нужна, так как сопротивление движению станет незначительным. Для разряжения емкости ее укорачивают на сопротивление, через которое ток уже не пройдет. Для правильного выбора рабочей и пусковой емкости в первую очередь нужно учитывать, что рабочее конденсаторное напряжение должно существенно перекрывать 220 Вольт. Минимум оно должно составлять 400 В. Также нужно обратить внимание на провода, чтобы токи были предназначены для однофазной сети.

При слишком малой рабочей емкости вал будет залипать, поэтому для него используется начальное ускорение.

Рабочая емкость также зависит от следующих факторов:

• Чем мощнее мотор, тем больше конденсаторный номинал потребуется. Если значение составляет 250 Вт, то хватит и нескольких десятков мкФ. Однако если мощность будет выше, то и номинал может считаться сотнями. Конденсаторы лучше приобретать пленочные, потому что электрические придется дополнительно доделывать (они предназначены для постоянного, а не переменного тока, и без переделок могут взорваться).
• Чем больше обороты мотора, тем и номинал необходим выше. Если взять двигатель на 3000 оборотов в минуту и мощностью 2,2 кВт, то батарея ему потребуется от 200 до 250 мкФ. А это огромное значение.

Еще эта емкость зависит и от нагрузки.

Завершающий этап

Известно, что 380 В в 220 Вольтах будет лучше работать в том случае, если напряжения получатся с равными значениями. Для этого обмотку, подсоединяющуюся к сети, трогать не нужно, но потенциал измеряется на обеих других.

У асинхронного мотора имеется свое Необходимо определить минимум, при котором он начнет вращение. После этого номинал понемногу увеличивают до тех пор, пока все обмотки не выравняются.

Но когда двигатель раскрутится, может получиться, что равенство нарушится. Это происходтит из-за снижения сопротивления. Поэтому, перед тем как подключить электродвигатель с 380 на 220 Вольт и зафиксировать это, нужно сравнять значения и при работающем агрегате.

Напряжение может быть и выше 220 В. Посмотрите, чтобы обеспечивалась стабильная стыковка контактов, и не было потери мощности или перегрева. Лучше всего коммутация производится на специальных клеммах с закрепленными болтами. После того как подключить электродвигатель с 380 на 220 Вольт получилось с необходимыми параметрами, на агрегат снова надевают кожух, а провода пропускают по бокам через резиновый уплотнитель.

Что еще может случиться и как решить проблемы

Нередко после сборки обнаруживается, что вал вращается не в ту сторону, в которую нужно. Направление необходимо поменять.

Для этого третью обмотку подключают через конденсатор к резьбовой клемме второй обмотки статора.

Бывает, что из-за длительной работы с течением времени появляется шум двигателя. Однако этот звук совсем иного рода по сравнению с гулом при неправильном подключении.

Случается со временем и вибрация мотора. Иногда даже приходится с силой вращать ротор. Обычно это вызвано износом подшипников, из-за чего возникают слишком большие зазоры и появляется шум. Со временем это может привести к заклиниванию, а позже — к порче деталей двигателя.

Лучше такого не допускать, иначе механизм придет в негодность. Проще заменить подшипники на новые. Тогда электродвигатель прослужит еще долгие годы.

Существует множество разновидностей электрических двигателей, но у всех основной характеристикой считается напряжение сети, от которой они работают и их мощность. Предлагаем рассмотреть, как подключить электродвигатель с 380 на 220 В способом звезда треугольник.

Существует несколько типов подсоединения электродвигателя с 380 на 220:

1. Звезда-треугольник;
2. При помощи конденсаторов.

Каждый из способов имеет свои особенности, достоинства и недостатки.

Схема звезда треугольник

Во многих отечественных электрических двигателях уже собрана схема звезда, нужно только реализовать треугольник.

По сути, Вам необходимо произвести подключение трех фаз и собрать звезду из оставшихся шести концов обмотки. Для лучшего понимания ниже просмотрите чертеж звезды и треугольника электродвигателя. Здесь концы нумеруются с левой стороны на правую, номера 6, 4 и 5 присоединяются три фазы, как на схеме:

Фото – Звезда и треугольник электродвигателя

В соединении звезда с тремя выводами или как его еще называют звезда треугольник, самым главным достоинством является то, что вырабатывается максимальная мощность электрического двигателя. Но вместе с тем, это соединение довольно редко используется на производстве, гораздо чаще его можно встретить у мастеров-любителей. Главным образом это потому, что схема очень сложная, и на мощных предприятиях просто нет смысла организовывать такое трудоемкое соединение.

Фото – подключение звезда

Для того чтобы схема работала, Вам понадобится три пускателя. Схема изображена на чертеже ниже.

Фото – схема подключения звезда треугольник

К первому пускателю, который обозначен К1, с одной стороны подключается электрический ток, а к другому присоединяется обмотка статора. Свободные концы статора присоединяются к пускателям К2 и К3. После этого обмотки с пускателя К2 также подсоединяются к остальным фазам, для образования треугольника. Когда в фазу включается пускатель К3, то остальные концы немного укорачиваются и у Вас получается схема звезда.

Заметьте, что третий и второй пускатели на магнитах нельзя включать одновременно. Это может привести к короткому замыканию и аварийному отключению автомата электродвигателя. Для того, чтобы этого избежать, реализовывается своеобразная электроблокировка. Принцип её работы прост – когда включается один пускатель, то выключается другой, т.е. блокировка размыкает цепь его контактов.

Принцип работы схемы относительно прост. Когда в сеть включается первый пускатель, обозначенный К1, реле времени электродвигателя включает также третий пускатель К3. После двигатель заводится по схеме звезда и начинает работу с большей мощностью, чем обычно. Спустя определенный временной отрезок, реле времени отключает контакты третьего пускателя и включает в сеть второй. Теперь двигатель работает по схеме треугольника, немного снижая мощность. Когда нужно отключить питание, включается цепь первый пускатель, во время очередного цикла схема повторяется.

Видео: двигатель 380 в 220

Как еще можно подключить электродвигатель

Помимо соединения звезда-треугольник, также есть еще несколько вариантов, которые применяются более часто:

Дополняя пункт про конденсаторы, нужно отметить, что подбирать эту комплектующую необходимо исходя из минимально допустимой емкости, постепенно пробными методами увеличивая её до оптимальной, необходимой двигателю. Если электродвигатель очень долго стоит без нагрузки, то он может просто сгореть при подключении к сети. Также помните, что даже после того, как Вы выключили из сети электродвигатели, конденсаторы хранят напряжение на своих контактах.

Ни в коем случае не трогайте их, а желательно оградите специальным изолирующим слоем, который поможет избежать несчастных случаев. Также перед работой с ними нужно делать разрядку.

Если у вас есть трехфазный электродвигатель, вы знаете, что это недешевое удовольствие. Поэтому при необходимости использовать однофазный мотор, мысль о покупке нового оборудования посетит вас только тогда, когда вы не знаете, как сделать электродвигатель в домашних условиях. Мы расскажем, как переделать электрический двигатель с 380 на 220 Вольт своими руками.

Для переделки подойдут маломощные электродвигатели 380 Вольт: до 3 кВт. Теоритически переподключаются и мощные моторы. Но это дополнительно повлечет за собой установку отдельного автомата в электрощите и проведение специальной проводки. И эти работы теряют смысл, если вдруг обнаруживается, что такую нагрузку не потянет вводной кабель.

Даже если ваша сеть держит высокие нагрузки, и вам удалось переделать двигатель от 3 кВт с 380 на 220 Вольт, вы огорчитесь при первом его пуске в ход. Запуск будет тяжелым. Вы решите, что труд был напрасным. Поэтому если переделывать, то именно маломощные модели.

Этапы переделки

Чтобы переделать электродвигатель с 380 Вольт на 220 сначала откиньте крышку мотора, чтобы посмотреть, сколько снаружи концов у статорных намоток. Их может быть 6 или 3. Если 6, то есть возможность поменять схему соединения: если была «звезда», можно перейти на «треугольник», и наоборот.

Если конца всего 3, значит, внутри короба намотки уже соединяются либо «звездой», либо «треугольником» (всего 6 концов, которые попарно объединяются клеммами, их и будет 3, так как на каждую клемму – 2 конца). В таком случае придется оставить прежнюю схему.

Внимание! Если вы решили поменять схему соединения статорных обмоток с тремя концами снаружи, то придется своими руками вскрыть корпус мотора. Это трудоемко, но возможно.

Соединение обмоток

• Звезда;
• Треугольник.

Звездой обычно соединяют намотки, если двигатель будет питаться от сети 380 В. Благодаря этому пуск становится плавным, хотя теряется треть мощности. Треугольник же рекомендуется при запитывании от 220 Вольт. Пусковые токи при этом не так высоки по сравнению с теми, что возникают от трехфазного питания. Зато мощность равна той, что дает «звездное» соединение, если мотор подключен к 380 В.

Схемы посмотрите ниже. Разница в том, что в первом случае соединяются все начала так, что получается трехконечная звезда. А во втором – конец одной обмотки соединяется с началом следующей так, что образуется фигура с тремя вершинами (треугольник).

Расчет конденсаторов

Когда концы намоток соединяют звездой или треугольником, образуется 3 места, где они стыкуются. На этих местах ставят клеммы. При питании от 380 Вольт на каждую из них подают фазу. Но наша задача, имея те же 3 контакта, подать лишь 1 фазу 220 Вольт и нуль. Это можно реализовать своими руками, компенсировав отсутствие трехфазного питания конденсаторами. Пусковой будет активным только на время запуска, а рабочий – постоянно.

Чтобы электрический двигатель хорошо запускался и работал, нужно правильно подобрать емкость конденсаторов. У рабочего накопителя она зависит от схемы соединения. Если это звезда, то работает формула:

Если треугольник, то формула преобразует свой вид:

Ср – искомая емкость рабочего накопительного элемента. U – напряжение в сети (220 Вольт). I – сила тока, которую находят по формуле:

Р – мощность, U – уже известное нам напряжение, ƞ – КПД, косинус «фи» — коэффициент мощности. Все эти значения можно посмотреть в техническом паспорте от вашего трехфазного мотора.

Расчет емкости пускового конденсатора (Сп) прост: умножьте Ср на 1,5 или 2. Если Ср=50 мкФ, то Сп будет от 75 до 100 мкФ. Поочередно ставьте то одну емкость, то другую, запуская каждый раз мотор. По звуку хода слушайте: если нет гула, то все в порядке.

Внимание! Конденсаторы обязательно должны быть бумажными. Для переделки двигателя своими руками хорошо идут МБГП или МБГО. Если не нашли накопителя нужной емкости, то соедините несколько штук параллельно.

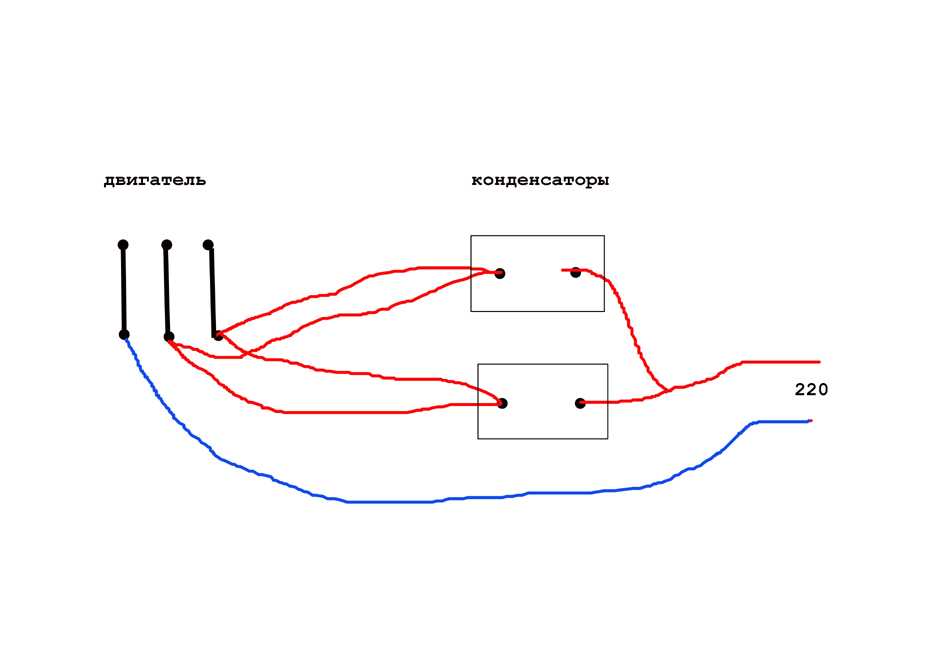

Сборка по схеме

Схема выше показывает, как правильно соединить своими руками намотки статора с конденсаторами и проводами сети 220 В. К одной из вершин треугольника или звезды нужно подключить накопительные элементы параллельно друг другу (предусмотрите ключ для ручного отключения пускового накопителя после разгона). Затем их выводят либо на фазу, либо на ноль: неважно. От этого будет зависеть только направление вращения вала.

Как поменять направление вращения

Если поменять направление нужно только 1 раз, то это можно сделать еще на стадии переделки. Для этого достаточно поменять местами любые две обмотки статора. Той же цели достигает перекидывание ветки конденсаторов с нуля на фазу, или наоборот. Но если вам нужно часто реверсировать трехфазный переделанный мотор, необходим переключатель. Собрав электродвигатель по схеме ниже, вы освободите себя от смены намоток каждый раз, когда нужно задать обратное направление вращения вала.

В переделке трехфазного электрического двигателя под однофазную сеть своими руками нет ничего трудного. Наибольшую сложность составит только расчет емкости рабочего конденсатора и экспериментальный подбор емкости из подсчитанного диапазона для пускового накопителя. Но и это становится легко, если вы не потеряли технический паспорт, а под рукой есть калькулятор.

Вы решили самостоятельно подключить трехфазный двигатель к одной фазе, и вы не являетесь электриком, тогда эта статья для вас. Трехфазный двигатель вполне успешно работает и в однофазной сети, но ожидать от него полной рабочей мощности при работе с конденсаторами не нужно. Мощность в лучшем случае будет не более 70% от номинальной, пусковой момент зависит от пусковой емкости, также имеется сложность при подборе рабочей емкости при постоянно изменяющейся нагрузке. Трехфазный двигатель для однофазной сети это компромисс, но во многих случаях это является единственным выходом.

Нам понадобится такой инструмент:

Стрелочный вольтметр, паяльник, отвертка.

Нам понадобится такой материал:

Электродвигатель 220/380 В., рабочие конденсаторы, пусковой конденсатор, кнопка пуска 220 В., провода, олово, канифоль или кислота, изолента.

Способы подключения электродвигателя своими руками:

Подключения по схеме звезда: начала или концы (понятие условное) всех обмоток соединяем вместе и это будет ноль, остальные выходы подключаем к фазам. На схеме изображения обмоток похожи на звезду (катушки направлены из центра).

Подключения по схеме треугольник: начало (понятие условное) одной обмотки соединяем с концом следующей обмотки по кругу. Наши соединения обмоток соединяем попарно и подключаем к трем фазам (трехжильному кабелю). Нулевой выход эта схема не имеет, т.к. обмотки на схеме соединены в треугольник. Для смены направления вращения электродвигателя нужно поменять местами любые две фазы в месте подсоединения питания к электродвигателю.

Начало и конец обмотки это условно, здесь важно, чтобы направления обмоток совпадали, т. е. по схеме звезда нулевой точкой могут являться как концы, так и начала обмоток, а в схеме треугольник обмотки обязаны быть связаны последовательно, т. е. конец одной с началом следующей.

Поиск обмоток двигателя:

Если у двигателя имеется только одна связка 3 вывода, нужно разобрать двигатель: снять крышку со стороны колодки и в обмотках найти соединение трёх обмоточных проводов, которое является нулевой точкой звезды (все остальные провода соединены по 2). Эти 3 провода нужно размотать и припаять к ним выводные провода объединив их в одну связку. И так мы имеем 2 связки по 3 провода в каждой, которые соединяем по схеме треугольника. Если имеется 6 выводов, и они не объединены в связки, то воспользуйтесь схемой приведенной слева. К выводу обмотки A1 подключаем 1 провод вольтметра в режиме омметра и вторым проводом прикасаемся к другим выводам. В случае если стрелку вольтметра начнет клонить вправо, значит это А2. Также делаем и с остальными и расставляем провода по схеме. Проверяем всё ещё раз с самого начала. И так у нас получилось следующее.Теперь выводы, находящиеся в одной связке пометим как начала, а выводы, находящиеся в другой связке как концы. Все можно подсоединять по схеме треугольник.

Расчет емкости рабочего конденсатора:

Расчет производится на номинальную мощность, а двигатель редко работает в таком режиме и если его недогружать, двигатель нагреется из-за излишней емкости рабочего конденсатора и вследствие увеличения тока в обмотке.

Для двигателей, подключаемых в сеть 220 В. с соединением проводов обмоток по схеме треугольник, применим такую формулу: С мкФ = 4800 I / U

Для двигателей, подключаемых в сеть 220 В. с соединением проводов обмоток по схеме звезда, применим такую формулу: С мкФ = 2800 I / U

Конечно это самый точный способ, но требующий измерения тока в цепи двигателя. Располагая сведениями о номинальной мощности двигателя, для расчета ёмкости рабочего конденсатора лучше использовать следующую формулу:

С мкФ = 66·Р ном , где Р ном является номинальной мощностью электродвигателя.

К примеру, двигатель с мощностью 1.7 кВт нуждается в емкости конденсатора составляющего 112 мкФ. Выходит, что на каждых 0.1 кВт. используем 6.6 мкФ. Емкость конденсатора можно набрать несколькими конденсаторами, соединив их параллельно, друг с другом, но они должны быть рассчитаны на напряжение не менее 380 В. После расчета ёмкости рабочего конденсатора можно узнать ёмкость пускового, которая должна быть в 2-3 раза больше емкость рабочего.

3 способа подключения электродвигателя

Электродвигатели бывают разными, и способы их подключения тоже отличаются. В статье мы поделимся распространенными способами подключения электродвигателей. Берите себе на заметку.

Содержание

Как правильно подключить трехфазный электродвигатель к сети 220В

У некоторых мастеров частенько возникают проблемы с подключением трехфазного электродвигателя к электрической сети 220В. Хотя на самом деле — ничего сложного тут нет.

Автор YouTube канала GOOD_WOOD подробно рассказал, как правильно подключить 3-фазный мотор. В этой статье расскажем вам о ключевых моментах.

Особенности подключения проводов

Чтобы подключить мотор, потребуется питание от сети 220В и конденсатор.

В распределительной коробке электродвигателя имеются клеммы. К любым двум клеммам подключаются питающие провода (фаза и ноль), к третьей клемме — подключается провод от конденсатора.

Провод от конденсатора красного цвета

Как изменить направление вращения двигателя

Рассмотрим этот момент наглядно. Для начала подключаем провода, потом включаем электродвигатель в сеть 220В. Он начнет гудеть, но вал вращаться не будет.

Второй провод от конденсатора подключаем к одному из двух питающих проводов.

Например, мы подключили провод от конденсатора к левому питающему проводу, и вал двигателя начал вращаться в том или ином направлении.

Если нужно изменить направление вращения вала, то провод от конденсатора подключается к другому питающему проводу.

Как подключить двигатель правильно

При подключении трехфазного мотора в сеть 220В можно использовать два способа подключения: треугольником и звездой.

Тип подключения будет напрямую зависеть от того, что вы хотите получить в итоге: хорошую мощность или большую скорость вращения.

Если нужна мощность — тогда выбирается тип подключения треугольником, если скорость вращения и более плавная работа — звездой.

Рассмотрим наиболее удобную схему подключения

Из электродвигателя выходит 3 провода. К любому из них мы сначала подключаем конденсатор. С конденсатора свободный провод подключаем к переключателю (не путать с выключателем!).

К клеммам переключателя подключаем два оставшихся провода из двигателя. А потом контакты переключателя подключаем к сети 220В.

При помощи переключателя вы сможете менять направление вращения вала электродвигателя.

Какой конденсатор лучше выбрать?

Как правило, конденсаторы подбираются, в зависимости от типа и марки электродвигателя, а также от его мощности.

Для удобства выбора оптимального конденсатора советуем воспользоваться онлайн-калькуляторами.

Вводите в окно технические характеристики двигателя и другие данные о нем (они указаны на табличке, которая находится на корпусе мотора), после чего калькулятор выдаст вам характеристики наиболее подходящего конденсатора.

Если таблички на двигателе нет, то выбор конденсатора осуществляется экспериментальным путем. Или можно ориентироваться на средние значения: 60 мкФ на 1 кВт мощности для рабочего конденсатора и 70-90 мкФ на 1 кВт — для пускового.

Видео

О том, как правильно подключить трехфазный электродвигатель, подробно показано в видеоролике ниже. Советуем посмотреть.

Как подключить 3 фазный двигатель в 220, направление вращения двигателя, какой поставить конденсатор

Способ подключения коллекторного двигателя от стиральной машины

В данном обзоре автор поделится с нами простейшим способом подключения коллекторного двигателя от стиралки-автомат.

Характеристики используемого электродвигателя вы можете посмотреть на фото ниже.

Данный мотор имеет мощность 300 Вт, и способен «разгоняться» до 14 тыс. оборотов в минуту.

Автор планирует использовать его для изготовления самодельного токарного станка для домашней мастерской.

Кстати, изготовить примитивный токарный станок можно также на основе электрической дрели. Да, у него мощности, конечно же, будет маловато, но для каких-то мелких работ такая конструкция вполне сгодится.

Но давайте вернемся к нашему двигателю от стиральной машины.

Главная задача — правильно подключить двигатель к электрической вилке, чтобы можно было запитать его от розетки.

В принципе, ничего сложного тут нет, и электриком для этого быть вовсе не обязательно.

Приступаем к работе

Первое, на что нужно обратить внимание — на выводы проводов.

Из корпуса двигателя выходят два провода от статора (белый и серый) и два провода от ротора (красный и синий).

Также есть еще один провод — от датчика Холла. Он в данном случае нам не понадобится.

Берем один провод, который выходит от статора двигателя (например, серый), и соединяем его с проводом от ротора (красный).

Автор скрепляет провода между собой обычной скруткой, и затем дополнительно фиксирует еще с помощью СИЗа.

Далее оставшиеся два провода (один — от статора, и один — от ротора) соединяем с проводами электрической вилки.

Если вам надо изменить направление вращения вала, для этого достаточно просто поменять провода местами.

То есть, если мы подключали красный провод от ротора к серому проводу от статора, то для изменения направления вращения вала надо будет подключить красный провод от ротора к белому проводу от статора. А оставшиеся два — к вилке.

Видео

Подробно о том, как своими руками подключить коллекторный двигатель от стиральной машины, можно посмотреть на видео ниже.

Данная статья подготовлена на основе видеоролика с YouTube канала «Неформальный Механик». Спасибо за внимание.

Простейшее подключение двигателя от стиральной машины. Неформальный Механик

Как подключить электродвигатель с 380 на 220 вольт

В данном обзоре автор подробно расскажет и покажет, как своими руками подключить электродвигатель с 380 на 220 вольт (чтобы можно было включать его в розетку). Ничего сложного в этом нет.

Обратите внимание, что автор использует электродвигатель, у которого есть только три провода.

Дополнительные три провода отсутствуют. Но это не является проблемой.

Электродвигатель можно использовать для изготовления различных полезных приспособлений: настольного гриндера для гаража и домашней мастерской, вибросита для просеивания песка и др.

Первым делом (если двигатель был приобретен на металлоприемке), необходимо убедиться в его работоспособности.

Для этого потребуется тестер. Ставим его на прозвонку и проверяем три провода. Они должны быть замкнуты между собой. Также необходимо будет убедиться, что нет пробоя на корпус.

Основные этапы работ

На следующем этапе потребуется обычная вилка для розетки и конденсаторы для запуска электродвигателя (не меньше 300 вольт и 70 мкф на 1000 ватт).

Схема подключения очень простая. Сначала один провод от пакета конденсаторов подцепляем к проводу вилки. Затем свободный провод от вилки подключаем к любому из трех проводов электродвигателя.

Далее первый провод от вилки подцепляем к одному из двух оставшихся свободных проводов электродвигателя.

К третьему проводу подключаем второй провод от конденсаторов. Но сам контакт должен быть кратковременным (не более 1 секунды) — только для старта.

Видео

Подробно о том, как подключить электродвигатель с 380 на 220 вольт, смотрите на видео ниже. Этим простым способом поделился автор YouTube канала «саня киселев».

как подключить двигатель с380 на 220 вольт

Андрей Васильев

Задать вопрос

Как подключить электродвигатель с 380 на 220: схемы

Бывают ситуации, когда оборудование, рассчитанное на 380 вольт, необходимо подключить к домашней сети на 220 В. Так как двигатель не запускается, необходимо изменить некоторые детали в это. Это можно легко сделать самостоятельно. Несмотря на то, что эффективность несколько снижается, такой подход оправдан.

Двигатели трехфазные и однофазные

Чтобы понять, как подключить электродвигатель от 380 до 220 вольт, узнаем, какая мощность имеется в виду на 380 вольт.

Трехфазные двигатели имеют много преимуществ по сравнению с бытовыми однофазными двигателями. Поэтому их применение в промышленности обширно. И дело не только в мощности, но и в КПД. В их состав также входят пусковые обмотки и конденсаторы. Это упрощает конструкцию механизма. Например, пускозащитное реле холодильника следит за тем, сколько обмоток срезано. А в трехфазном двигателе в этом элементе нет необходимости.

Это достигается за счет трех фаз, во время которых электромагнитное поле вращается внутри статора.

Почему 380 В?

Когда поле внутри статора вращается, ротор тоже движется. Обороты не совпадают с полсотни Герц сети из-за того, что больше обмоток, количество полюсов отличное, и по разным причинам происходит проскальзывание. Эти индикаторы используются для регулирования вращения вала двигателя.

Все три фазы имеют значение 220 В. Однако разница между любыми двумя из них в любой момент времени будет отличной от 220. Вот и получается 380 Вольт. То есть двигатель использует для работы 220 В, со сдвигом фаз на сто двадцать градусов.

Поскольку напрямую подключить электродвигатель 380 вольт к 220 вольт невозможно, приходится идти на хитрости. Конденсатор считается самым простым способом. Когда контейнер проходит фазу, последняя изменяется на девяносто градусов. Хотя он и не достигает ста двадцати, этого достаточно для запуска и работы трехфазного двигателя.

Как подключить электродвигатель от 380 В на 220 В

Для реализации задачи необходимо понять как устроены обмотки. Обычно корпус защищен кожухом, а под ним расположена проводка. Сняв его, нужно изучить содержимое. Часто схему подключения можно найти здесь. Для того чтобы подключить электродвигатель к сети 380-220 используется коммутация в виде звезды. Концы обмоток находятся в общей точке, называемой нейтралью. Фазы подаются на противоположную сторону.

«Звезда» должна измениться. Для этого обмотки двигателя нужно соединить другой формы – в виде треугольника, соединив их по концам друг с другом.

Как подключить электродвигатель от 380 до 220: схемы

Схема может выглядеть так:

• Напряжение сети подается на третью обмотку;
• Тогда напряжение первой обмотки пройдет через конденсатор со сдвигом фаз на девяносто градусов;
• На вторую обмотку будет влиять разность напряжений.

Понятно, что фазовый сдвиг будет девяносто и сорок пять градусов. Из-за этого вращение неравномерно. Кроме того, форма фазы на второй обмотке не будет синусоидальной. Поэтому после подключения трехфазного электродвигателя к 220 вольтам это будет возможно, без потери мощности это не осуществить. Иногда вал даже заедает и перестает крутиться.

Рабочий объем

После набора оборотов пусковая мощность уже не понадобится, так как сопротивление движению станет незначительным. Для уменьшения емкости его укорачивают до сопротивления, через которое ток уже не проходит. Для правильного выбора рабочей и пусковой емкости необходимо предварительно учесть, что рабочее напряжение конденсатора должно существенно перекрывать 220 вольт. Как минимум оно должно быть 400 В. Также нужно обратить внимание на провода, чтобы токи были предназначены для однофазной сети.

При слишком низкой работоспособности вал заклинит, поэтому для него используется начальное ускорение.

Работоспособность также зависит от следующих факторов:

• Чем мощнее двигатель, тем большей мощности потребуется конденсатор. Если значение 250 Вт, то хватит нескольких десятков мкФ. Однако если мощность выше, то номинал можно считать сотнями. Конденсаторы лучше приобретать пленочные, т.к. электрические придется дополнительно комплектовать (они рассчитаны на постоянный, а не переменный ток, и без переделки могут взорваться).
• Чем выше скорость двигателя, тем выше номинальное значение. Если взять двигатель на 3000 об/мин и мощностью 2,2кВт, то аккумулятору понадобится от 200 до 250 мкФ. И это огромная ценность.

Эта мощность также зависит от нагрузки.

Заключительный этап

Известно, что электродвигатель 380 В в 220 Вольт будет работать лучше, если напряжения получаются с равными значениями. Для этого подключаемую к сети обмотку не трогают, а измеряют потенциал на обеих других.

Асинхронный двигатель имеет собственное реактивное сопротивление. Необходимо определить минимум, при котором он начинает вращаться. После этого номинал постепенно увеличивают, пока все обмотки не выровняются.

Но когда двигатель раскрутится, может оказаться, что равенство будет нарушено. Это связано с уменьшением сопротивления. Поэтому, прежде чем подключать электродвигатель от 380 до 220 вольт и чинить его, нужно сравнить значения даже при работающем агрегате.

Напряжение может быть выше 220 В. Следите за стабильным соединением контактов, отсутствием потери мощности или перегрева. Наилучшее переключение осуществляется на специальные клеммы с фиксированными болтами. После подключения электродвигателя с 380 на 220 вольт получилось с нужными параметрами, снова надевается кожух на блок, а провода пропускаются по бокам через резиновый уплотнитель.

Что еще может быть и как решить проблемы

Часто после сборки обнаруживается, что вал вращается не в ту сторону, в которую надо. Направление должно быть изменено.

Для этого третья обмотка подключается через конденсатор к резьбовому выводу второй обмотки статора.

Бывает, что из-за длительной работы со временем появляется шум двигателя. Однако этот звук совсем другого рода по сравнению с гулом при неправильном подключении. В конце концов, двигатель также вибрирует. Иногда даже приходится вращать ротор с усилием. Обычно это вызвано износом подшипников, что вызывает слишком большие зазоры и шум. Со временем это может привести к заклиниванию, а позже – к повреждению деталей двигателя.

Лучше этого не допускать, иначе механизм придет в негодность. Подшипники проще заменить на новые. Тогда электродвигатель прослужит еще много лет.

Стандартные трехфазные системы в разных странах

ПредыдущийСледующий

MHI свяжется с вами для получения подробной информации о SCR, плавном пуске и рейтингах, таких как UL, cUL, CE

ТРЕХФАЗНЫЕ НАГРУЗКИ 9 0003

Две цепи поддерживают одинаковая нагрузка на три провода под напряжением в трехфазной системе — треугольник и звезда. В конфигурации «треугольник» три фазы соединены треугольником, тогда как в конфигурации «звезда» все три нагрузки подключены к одной нейтральной точке.

Конфигурация треугольника

R = R1 = R2 = R3 (сбалансированная нагрузка)
Мощность = 3 (VP ² )/R = 3(ВЛ ² )/Р

Мощность -Дельта = 1,73 x VL x IL

IP = IL/1,73
VP = VL

Конфигурация звезда

R = R1 = R2 = R3 (Сбалансированная нагрузка)
Мощность = (ВЛ ² )/ R = 3(VP ² )/R

Power-Wye = 1,73 x VL x IP
IP = IL
VP = VL/1,73

——————————————————————————————————— ————————————————————-

3-фазный открытый треугольник (открытый треугольник, 6 проводов)

3-фазный замкнутый треугольник (3-проводной)



Пожалуйста, изучите приведенные выше схемы для систем треугольник и звезда (звезда). Системы Delta имеют четыре провода — три «горячих» и один «земля».
