Всем доброго времени суток!

🐥 #электрика #сетевойфильтр #своимируками

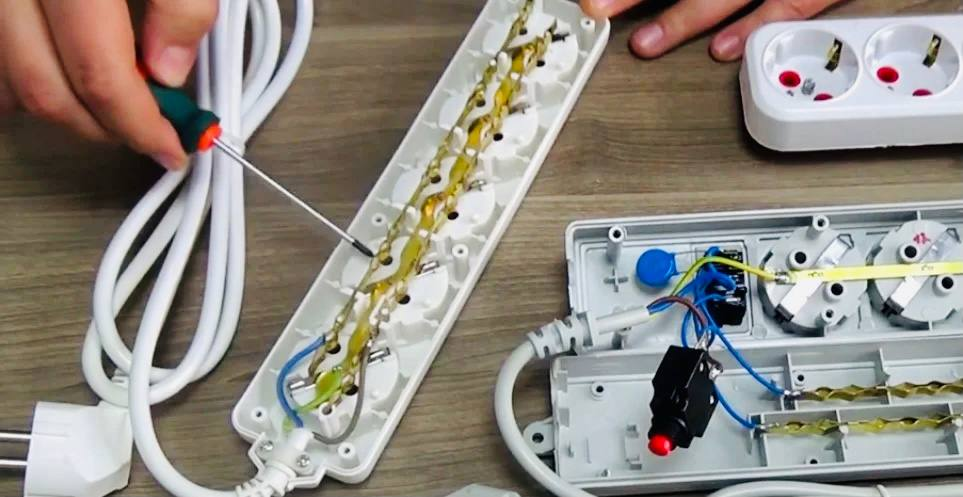

💡Как сделать сетевой фильтр затрат ⭕ польза огромная 💯

📜Из за не качественной электросети и в следствии сгоревшего TV
решил заняться изготовлением простейших сетевых фильтров.
Всего не написать, если Вам мысль покажется полезно смотрите 👀

🈯Электрических схем наверно полно в интернете, я же использовал простую схему которую подсмотрел в БП компьютера.

🔸И во второй части видео предлагаю на осветительных приборах
установить варистор 10D471K

❓Зачем производитель ламп накаливания сверлит цоколь, ранее не замечал но тут при работе с видео заметил.

ℹ Для аппаратуры нужно использовать стабилизатор, а не фильтр — это не серьёзная защита, но все-таки.
Спасибо за просмотр.

Смотрите также

Метки: сетевой фильтр, фильтр сетевой, удлинитель, фильтр от помех, переделка удлинителя, защита электроприборов, лампа, свет, самоделка

Комментарии 12

Все Лайки обязательно вернуться

Еле осилил, ну очень долго.
Особенно.
В чем здесь связь, отверстия на резьбе и герметичность колбы?

Долго ⁉ а если х2 поставить.
Можете погуглить и почитать про сетевые фильтры страниц 20 как вариант

у меня такое же г в фильтре лет 7 стоит, как понял при его выходе из строя сработают автоматы?

В общем есть нюансы.

Ссылка на справочник goo.gl/kuca6h

Аллегория: шоб остановить автомобиль (мы же на драйве!) надо засунуть лом в поршневую группу. Тогда из-за остановки двигателя произойдет остановка авто. Но за счет сцепления замедление будет не такое острое, пробуксует, будем надеяться. Как то так.
А сознательно вводить короткое замыкание в сеть, надеясь что сработает рубильник… Однако! Это все про варистор. В остальном все правильно.

Вы чисто гипотитически про рубильник, или со знанием дела.
что то третий год стоят варисторы автоматы (в моем случае) целы

Варистор это короткозамыкатель при превышении его напряжения на которое он рассчитан. До него в схеме стоит предохранитель, и лишь потом вся надежда на рубильник — он же автомат. Практика показывает что рубильник срабатывает вместе с предохранителем. Ну часто, учитывая китай. В люстре этот элемент совсем лишний. А мысль правильная. Фильтры это только названия. В старых БП стояли настоящие фильтры.

Только их предназначение было не пропустить высокочастотные помехи к остальным приборам в сети от этого самого блока питания. В большей степени, а на внутрь.

Спасибо за ответ, при данной схеме фильтр будет работать в две стороны. Варистор Ссылка на справочник goo.gl/kuca6h
«Варистор подключается параллельно цепи питания. При отсутствии опасных импульсов напряжения ток, протекающий через варистор, имеет небольшую величину, и варистор представляет собой диэлектрик и абсолютно не влияет на работу схемы. Если возник импульс перенапряжения, варистор из-за нелинейности характеристики уменьшает своё сопротивление практически до нуля. Нагрузка шунтируется, а поглощённая энергия рассеивается в виде тепла. Варистор не обладает инерцией, поэтому после «срезания» импульса он мгновенно снова приобретает очень большое сопротивление.»

Дополнительно можно и поставить плавкий предохранитель. На фильтре наверное увидили что впаял.

Варистор это короткозамыкатель при превышении его напряжения на которое он рассчитан. До него в схеме стоит предохранитель, и лишь потом вся надежда на рубильник — он же автомат. Практика показывает что рубильник срабатывает вместе с предохранителем. Ну часто, учитывая китай. В люстре этот элемент совсем лишний. А мысль правильная. Фильтры это только названия. В старых БП стояли настоящие фильтры. Только их предназначение было не пропустить высокочастотные помехи к остальным приборам в сети от этого самого блока питания. В большей степени, а на внутрь.

Аналог стабилитрона на лавинном эффекте?

Если на «фильтре» нету термозащиты или предохранителя а внутри схемы, то это по умолчанию просто удлинитель.

Всем доброго времени суток!

🐥 #электрика #сетевойфильтр #своимируками

💡Как сделать сетевой фильтр затрат ⭕ польза огромная 💯

📜Из за не качественной электросети и в следствии сгоревшего TV
решил заняться изготовлением простейших сетевых фильтров.
Всего не написать, если Вам мысль покажется полезно смотрите 👀

🈯Электрических схем наверно полно в интернете, я же использовал простую схему которую подсмотрел в БП компьютера.

🔸И во второй части видео предлагаю на осветительных приборах
установить варистор 10D471K

❓Зачем производитель ламп накаливания сверлит цоколь, ранее не замечал но тут при работе с видео заметил.

ℹ Для аппаратуры нужно использовать стабилизатор, а не фильтр — это не серьёзная защита, но все-таки.
Спасибо за просмотр.

Смотрите также

Метки: сетевой фильтр, фильтр сетевой, удлинитель, фильтр от помех, переделка удлинителя, защита электроприборов, лампа, свет, самоделка

Комментарии 12

Все Лайки обязательно вернуться

Еле осилил, ну очень долго.
Особенно.
В чем здесь связь, отверстия на резьбе и герметичность колбы?

Долго ⁉ а если х2 поставить.
Можете погуглить и почитать про сетевые фильтры страниц 20 как вариант

у меня такое же г в фильтре лет 7 стоит, как понял при его выходе из строя сработают автоматы?

В общем есть нюансы. Ссылка на справочник goo.gl/kuca6h

Аллегория: шоб остановить автомобиль (мы же на драйве!) надо засунуть лом в поршневую группу. Тогда из-за остановки двигателя произойдет остановка авто. Но за счет сцепления замедление будет не такое острое, пробуксует, будем надеяться. Как то так.

А сознательно вводить короткое замыкание в сеть, надеясь что сработает рубильник… Однако! Это все про варистор. В остальном все правильно.

Вы чисто гипотитически про рубильник, или со знанием дела.
что то третий год стоят варисторы автоматы (в моем случае) целы

Варистор это короткозамыкатель при превышении его напряжения на которое он рассчитан. До него в схеме стоит предохранитель, и лишь потом вся надежда на рубильник — он же автомат. Практика показывает что рубильник срабатывает вместе с предохранителем. Ну часто, учитывая китай. В люстре этот элемент совсем лишний. А мысль правильная. Фильтры это только названия. В старых БП стояли настоящие фильтры.

Только их предназначение было не пропустить высокочастотные помехи к остальным приборам в сети от этого самого блока питания. В большей степени, а на внутрь.

Спасибо за ответ, при данной схеме фильтр будет работать в две стороны. Варистор Ссылка на справочник goo.gl/kuca6h
«Варистор подключается параллельно цепи питания. При отсутствии опасных импульсов напряжения ток, протекающий через варистор, имеет небольшую величину, и варистор представляет собой диэлектрик и абсолютно не влияет на работу схемы. Если возник импульс перенапряжения, варистор из-за нелинейности характеристики уменьшает своё сопротивление практически до нуля. Нагрузка шунтируется, а поглощённая энергия рассеивается в виде тепла. Варистор не обладает инерцией, поэтому после «срезания» импульса он мгновенно снова приобретает очень большое сопротивление.»
Дополнительно можно и поставить плавкий предохранитель. На фильтре наверное увидили что впаял.

Варистор это короткозамыкатель при превышении его напряжения на которое он рассчитан.

До него в схеме стоит предохранитель, и лишь потом вся надежда на рубильник — он же автомат. Практика показывает что рубильник срабатывает вместе с предохранителем. Ну часто, учитывая китай. В люстре этот элемент совсем лишний. А мысль правильная. Фильтры это только названия. В старых БП стояли настоящие фильтры. Только их предназначение было не пропустить высокочастотные помехи к остальным приборам в сети от этого самого блока питания. В большей степени, а на внутрь.

Аналог стабилитрона на лавинном эффекте?

Если на «фильтре» нету термозащиты или предохранителя а внутри схемы, то это по умолчанию просто удлинитель.

Для начала, сетевой фильтр — это не удлинитель с кнопкой. И вообще, кардинальная разница между удлинителем и сетевым фильтром отнюдь не в наличии кнопки. Это сложное устройство. Неужели вы, приходя в магазин, думали, что удлинитель с кнопкой при прочих равных условиях стоит в несколько раз дороже? Правильно, это не так. Не расстраивайтесь, сейчас все вернется с головы на ноги.

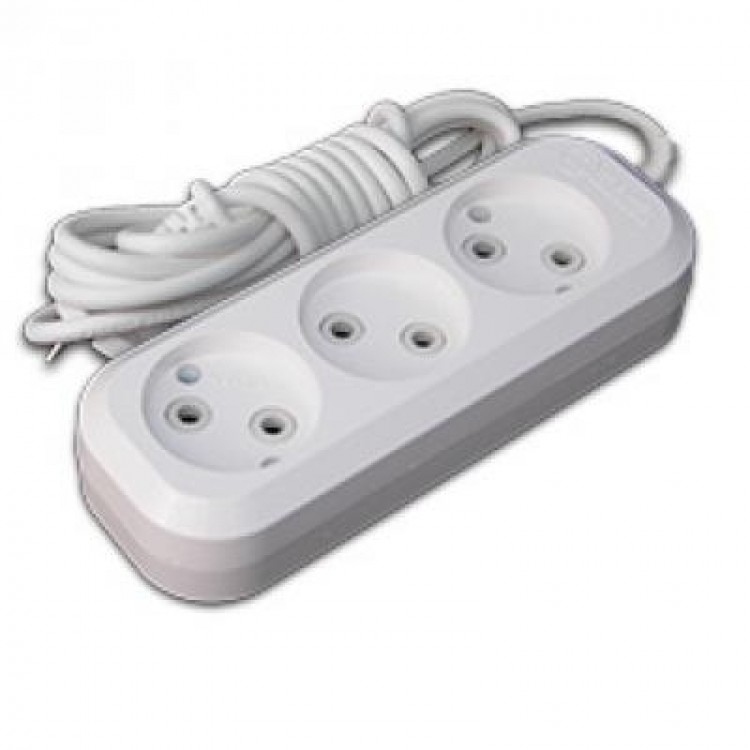

Удлинитель по своей конструкции мало отличается от самой обычной розетки в стене. Точнее, это и есть розетка, только в другом исполнении. В современных домах розетки подключаются одна за одной одним проводом. Такой же совершенно провод соединяет все гнезда розетки. Важно понимать, что удлинители тоже бывают с кнопкой включения — выключения. Но на их упаковке написано соответствующее название. Если же на коробке написано «Сетевой фильтр», то это уже более сложное устройство. Вернемся пока к удлинителю. Так как это просто розетки на проводе, которые вы можете отнести в любое место, которое вам нужно, они не сильно отличаются между собой. Основная разница, как мы уже поняли, в наличии выключателя и степени защиты от пыли и влаги. Совершенно понятно, что нельзя комнатным удлинителем на даче подключить газонокосилку или маленький культиватор. В лучшем случае, просто попадет вода и из-за замыкания вышибет пробки. Про худший расклад даже думать не будем.

Получается, что для уличных работ, как правило, бывают специальные удлинители. Они имеют герметичный корпус и провод с улучшенной изоляцией. Это позволяет противостоять более жестким эксплуатационным условиям. Для соединения таких удлинителей с вилкой электроприбора, часто покупают специальный защитный кожух, который защищает от воды и механического повреждения.

Есть еще одно принципиальное отличие. Но выявить его внешне мало возможно. Это качество материалов. Первое, на что стоит обратить внимание, это качество пластика, из которого выполнено изделие. Пластик должен не поддерживать горение и быть термоустойчив. Приличные бренды об этом пишут в сопроводительной документации. Второе и самое важное в конструкции, это качество контактов. Хотя кажется, ну контакты, на что они влияют? Спешу вас расстроить. Если контакты сделаны из плохого или тонкого металла, то они могут со временем разогнуться и плохо прижиматься к вилке. Контакты делают из латуни, а это мягкий металл, склонный к деформации. Так что сплав должен быть качественным, и толщина контакта не должна быть один миллиметр. Хотя вы снаружи это не увидите.

Один совет. Не покупайте дешевых удлинителей. Удлинитель хорошего бренда, скорее всего, и сам будет качественным. А, значит, хороший пластик и качественные контакты. Если контакты подгорят или разогнутся, может случиться короткое замыкание, но это уже крайний случай. Скорее всего, испорченные контакты заставят ваш удлинитель сменить место жительства с квартиры на помойку.

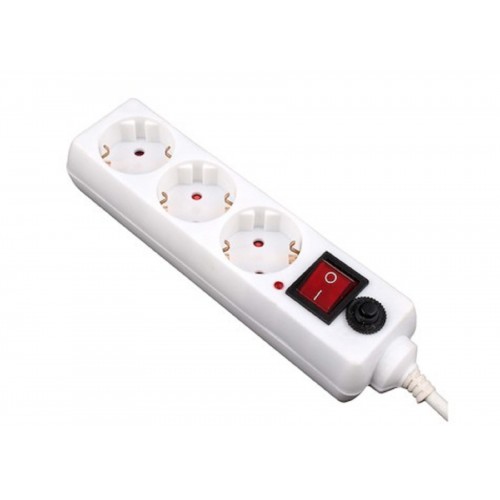

С удлинителем все ясно, переходим к сетевому фильтру. Сетевой фильтр — устройство фильтрации и подавления импульсных помех. Это научное определение. Если на простом языке, то в этом устройстве подавляются помехи с высокой частотой. Зачем нужно подавлять высокую частоту, спросите вы. Все просто, мои дорогие читатели. Вся домашняя техника, будь то телевизор, тостер, стиральная машина, холодильник или вообще все, что угодно, работают корректно при частоте в пятьдесят герц. Представьте, вы вчера купили телевизор, о котором мечтали, ну, тысяч за двести к примеру. Сегодня он сгорел потому, что в сети были высокочастотные помехи. Это, по-моему, ужасно обидно. Понятно, что телевизор заменят по гарантии, или в худшем случае придется поменять в телевизоре блок питания, но от этого горечь обиды не меньше.

Важно так же понимать, что сетевой фильтр — это не стабилизатор напряжения. Он не стабилизирует напряжение, а, соответственно, не защищает от скачков напряжения, которые в Российских сетях, вообще не редкость. Это нормальное вполне явление даже для больших городов. К сожалению, в наших домах напряжение скачет и, как правило, это не короткие скачки. От короткого одного скачка сетевой фильтр может спасти, но не более. В конструкции сетевого фильтра есть варистор. Не будем вдаваться в нудные определения. Своими словами, варистор — это устройство, которое подключено параллельно вашему телевизору, расположено внутри сетевого фильтра. Принцип его действия — чем больше напряжения, тем меньше сопротивления. Это устройство, как правило, способно выдержать одноразовый короткий скачок напряжения, равный длинному импульсу. Напряжение импульса может достигать невероятных шести тысяч вольт. Первый импульс фильтр выдержит. При скачке напряжения, сопротивление в варисторе падает, и он превращает электрический ток в тепловую энергию, но несколько серьезных скачков подряд он не выдержит. Вот тут на сцену выходит стабилизатор напряжения, но это совсем другая история.

Вот интересно получается, вроде с виду удлинитель удлинителем, а сколько проблем впоследствии можно избежать. И телевизор не сгорит, и нервы в порядке. На сегодняшний день, существует великое множество вариантов сетевых фильтров. Есть уже с встроенными выходами «USB» на один ампер для зарядки смартфона. Есть даже с выходами на целых два ампера для зарядки планшетов. Они бывают абсолютно разных форм от обычного с виду удлинителя до круглых, квадратных и вообще невероятных форм. Бывают даже специальные в виде колонны, которые встраиваются в пол или рабочий стол, и вы по мере надобности можете его выдвинуть. Так же есть разница и в количестве посадочных мест, как правило, от трех до восьми гнезд. Так что при должном желании и стремлении вы найдете даже с перламутровыми пуговицами. Главное, не пренебрегайте советами о качестве, которые даны выше, и сетевой фильтр вас не ограбит и не причинит вреда здоровью.

Сделайте свою жизнь чуть-чуть удобнее и безопаснее во всех смыслах. Сетевой фильтр поможет вам не думать о безопасности техники. До новых встреч!

Можете ли вы подключить сетевые фильтры и удлинители друг к другу?

Всегда кажется, что вокруг никогда не бывает достаточного количества розеток, а у электроники никогда не бывает достаточно длинного шнура, когда пригодятся сетевые фильтры и удлинители. Можно ли их использовать друг с другом?

Что нужно знать о сетевых фильтрах и удлинителях

Прежде чем мы начнем разбираться в мелочах, связанных с подключением других устройств, важно сначала немного узнать о сетевых фильтрах и удлинителях. В противном случае вы можете оказаться в бедственном положении, если просто начнете работать вместе с сетевыми фильтрами.

Сетевые фильтры, как можно догадаться из названия, защищают электронику от скачков напряжения и скачков напряжения , которые внезапно возрастают. Это может произойти во время ударов молнии, перебоев в подаче электроэнергии или просто случайного сбоя в электросети.

СВЯЗАННЫЕ: Защитите свои гаджеты: зачем вам сетевой фильтр

Подумайте о напряжении, как о величине давления воды в трубе. Электроника похожа на постоянный поток давления, исходящий от источника, но когда внезапный скачок давления проникает сквозь него, он может сокрушить электронику и привести к ее повреждению.

И вы должны отметить, что не все удлинители также являются сетевыми фильтрами. Обычные удлинители просто обеспечивают дополнительный охват и розетки.

Что касается удлинителей, они немного проще и чаще встречаются в домашних хозяйствах. Тем не менее, они не все созданы равными , и вы должны знать о нескольких вещах, прежде чем брать какой-либо удлинитель и использовать его для питания ваших устройств, в частности, «датчик» шнура (он же толщина проводка).

СВЯЗАННЫЕ: Какой тип удлинителя я должен использовать?

Конечно, большой вопрос, который у вас может возникнуть, заключается в том, могут ли устройства защиты от перенапряжений и удлинители мирно сосуществовать, и ответ таков: технически да, но не следует.

Можете ли вы подключить сетевой фильтр к удлинителю?

На бумаге, да, вы можете. Самое главное — убедиться, что удлинитель может выдерживать ту же нагрузку, что и сетевой фильтр (или более).

Например, этот сетевой фильтр Belkin имеет шнур 14-го калибра, поэтому вы должны убедиться, что ваш удлинитель 14-го калибра или лучше. В противном случае вы рискуете поставить слишком большую нагрузку на удлинитель и создать для себя опасность пожара.

СВЯЗАННЫЕ: Почему (и когда) вам нужно заменить свой сетевой фильтр

В конце концов, однако, на самом деле не рекомендуется использовать удлинитель для чего-то большего, чем временное использование , в основном потому, что вы рискуете подвергнуть удлинитель длительному износу, для которого он не предназначен. Кроме того, это дополнительное соединение, где вы подключаете удлинитель, является дополнительным соединением, которое со временем может ослабнуть и создать риск. Но самое главное, это против норм OSHA и NEC.

Так что вы должны сделать вместо этого? Либо используйте сетевой фильтр с достаточно длинным шнуром, чтобы добраться до ближайшей розетки, либо установите дополнительную розетку ближе к месту, где вам это нужно. Эти варианты не самые удобные, но они самые безопасные.

Можете ли вы подключить удлинители в другой удлинитель?

Опять же, технически вы можете, но это не рекомендуется, так как считается пожароопасной. И это также противоречит правилам OSHA и NEC.

Это в основном сводится к длине, так как удлинители могут быть только такими длинными: чем длиннее шнур, тем больше электрическое сопротивление, что уменьшает количество электричества, которое можно подавать на устройства. Когда вы начинаете добавлять удлинители, вы рискуете сделать работу слишком длинной и отключить питание ваших устройств — небезопасно.

Кроме того, как упоминалось в предыдущем разделе, дополнительные соединения, в которых вы подключаете свои удлинители друг к другу, являются дополнительными точками отказа, которые вообще не нужны.

Поэтому вместо того, чтобы связывать удлинители друг с другом, сделайте себе одолжение и просто используйте один длинный удлинитель для своих нужд.

Можете ли вы подключить сетевой фильтр к другому сетевому фильтру?

Это, пожалуй, самое большое «нет-нет» из всего, что упомянуто здесь, и если вы находитесь в точке, где у вас заканчиваются штекеры на сетевом фильтре, у вас, вероятно, слишком много подключенных устройств. Поэтому добавление еще одного сетевого фильтра просто создаст еще одну проблему поверх вашей нынешней.

Кроме того, защитные возможности сетевого фильтра (в отличие от обычного удлинителя ) могут быть нарушены, если к нему подключен другой сетевой фильтр, возможно, до такой степени, что ни один сетевой фильтр не сможет эффективно выполнять свою работу.

СВЯЗАННЫЙ: В чем разница между удлинителем и сетевым фильтром?

Кроме того, большинство производителей устройств защиты от перенапряжений аннулируют гарантию, если вы соединяете их последовательно. О, и мы упоминали, что это также противоречит правилам OSHA и NEC? Вы, наверное, заметили повторяющуюся тему здесь.

---

В конце концов, вы, вероятно, ничего не повредите, если примете правильные меры предосторожности (убедитесь, что удлинители рассчитаны на выходную мощность и т. Д.), Но это не совсем тот риск, который стоит брать, особенно если учесть, что есть и другие ( и лучше) решения, чтобы воспользоваться.

Можно ли вставлять сетевые фильтры и удлинители друг в друга?

Всегда кажется, что розеток всегда недостаточно, а у электроники никогда не бывает достаточно длинного шнура, и именно здесь могут пригодиться устройства защиты от перенапряжения и удлинители. Но можно ли их использовать друг с другом?

Что нужно знать о устройствах защиты от перенапряжения и удлинительных шнурах

Прежде чем мы перейдем к мелочам, связанным с подключением к другим устройствам, важно сначала немного узнать о сетевых фильтрах и удлинителях. В противном случае вы можете попасть в мир неудач, если просто начнете последовательно соединять устройства защиты от перенапряжения.

Сетевые фильтры, как можно догадаться по названию, защитить электронику от скачков напряжения и скачков напряжения , которые являются внезапным повышением напряжения. Это может произойти при ударах молнии, перебоях в подаче электроэнергии или просто при случайном сбое в электросети.

СВЯЗАННЫЕ С: Защитите свои гаджеты: зачем вам нужен сетевой фильтр

Подумайте о напряжении как о величине давления воды в трубе. Электроника похожа на постоянный поток давления, исходящий от источника, но когда внезапный скачок давления проходит через него, он может перегрузить электронику и привести к повреждению.

И вы должны отметить, что не все удлинители также являются устройствами защиты от перенапряжения. Обычные удлинители просто обеспечивают дополнительный охват и розетки.

Что касается удлинителей, то они немного проще и чаще встречаются в домашних условиях. Однако, они не все созданы равными , и вы должны знать несколько вещей, прежде чем брать любой удлинитель и использовать его для питания своих устройств, в первую очередь «калибр» шнура (он же толщина проводки).

СВЯЗАННЫЕ С: Какой тип удлинителя мне использовать?

Конечно, у вас может возникнуть большой вопрос, могут ли сетевые фильтры и удлинители мирно сосуществовать, и ответ: технически да, но вам не следует этого делать.

Можно ли подключить сетевой фильтр к удлинителю?

На бумаге да, можно. Самое главное — убедиться, что удлинитель может выдерживать ту же нагрузку, что и сетевой фильтр (или больше).

Например, этот сетевой фильтр Belkin имеет шнур 14 калибра, поэтому убедитесь, что ваш удлинитель калибра 14 или лучше. В противном случае вы рискуете перегрузить удлинитель и создать для себя опасность возгорания.

СВЯЗАННЫЕ С: Почему (и когда) вам необходимо заменить сетевой фильтр

Однако в конце концов использовать удлинитель не рекомендуется. для чего-то большего, чем временное использование в основном потому, что вы рискуете подвергнуть удлинитель длительному износу, для которого он не предназначен. Кроме того, это дополнительное соединение, в котором вы подключаете удлинитель, является дополнительным соединением, которое со временем может ослабнуть и создать риск. Но самое главное, это противоречит правилам OSHA и NEC.

Так что же делать вместо этого? Либо используйте сетевой фильтр с достаточно длинным шнуром, чтобы добраться до ближайшей розетки, либо установите дополнительную розетку ближе к тому месту, где она вам нужна. Эти варианты не самые удобные, но самые безопасные.

Можно ли подключить удлинители к другому удлинителю?

Опять же, технически можно, но это не рекомендуется, так как считается пожарной опасностью. И это также противоречит правилам OSHA и NEC.

В основном это сводится к длине, поскольку удлинители могут быть только определенной длины — чем длиннее шнур, тем больше электрическое сопротивление, что снижает количество электричества, которое может подаваться на устройства. Когда вы начинаете добавлять удлинители, вы рискуете сделать пробег слишком долгим и у ваших устройств будет недостаточное питание, что небезопасно.

Кроме того, как упоминалось в предыдущем разделе, дополнительные соединения, в которых вы подключаете удлинители друг к другу, являются дополнительными точками сбоя, которые на самом деле вообще не нужны.

Поэтому вместо того, чтобы связывать удлинители друг с другом, сделайте себе одолжение и просто используйте один длинный удлинитель для своих нужд.

Можно ли подключить сетевой фильтр к другому сетевому фильтру?

Это, пожалуй, самый большой запрет из всего, упомянутого здесь, и если вы находитесь в точке, где у вас заканчиваются розетки на сетевом фильтре, вы, вероятно, все равно подключили слишком много вещей. Таким образом, добавление еще одного сетевого фильтра к нему просто создаст еще одну проблему поверх вашей текущей.

Кроме того, возможности защиты от перенапряжения (в отличие от просто обычный удлинитель ) могут возникнуть помехи, если к нему подключен другой сетевой фильтр, возможно, до такой степени, что ни один из них не сможет эффективно выполнять свою работу.

СВЯЗАННЫЕ С: В чем разница между удлинителем и сетевым фильтром?

Вдобавок ко всему, большинство производителей устройств защиты от перенапряжения аннулируют гарантию, если вы соедините их последовательно. О, и мы упоминали, что это также противоречит правилам OSHA и NEC? Вы, наверное, заметили здесь повторяющуюся тему.

---

В конце концов, вы, вероятно, ничего не повредите, если примете правильные меры предосторожности (убедитесь, что удлинители рассчитаны на выходную мощность и т. Д.), Но на самом деле это не тот риск, на который стоит идти, особенно с учетом того, что есть другие ( и лучше) решения, которыми можно воспользоваться.

что это и как выбрать?

4.8

(30)

Куда ни кинь взгляд: везде вокруг нас электроприборы. Только оглянувшись вокруг, я вижу лампу, монитор, системный блок, утюг, зарядное от мобильного телефона, зарядное от планшета, ноутбук. И это только в одной комнате! Электроприборы не могут жить без электричества, однако в то же время оно представляет для них большую опасность. Если у вас стационарный компьютер, то наверняка вы сталкивались с ситуацией: мигнул свет на долю секунды – компьютер перезагружается, унося с собой плоды, возможно, многочасовых трудов, попутно уничтожая нервные клетки своего владельца. Знакомо? Ну или, возможно, у вас или ваших знакомых была такая ситуация: ударила молния – в компьютере перегорела материнская плата, либо пострадало еще какое-то устройство от скачка напряжения (до сих пор помню, как у одного моего товарища после удара молнии перегорела материнская плата, а у другого – сетевая плата).

Собственно, какие есть угрозы компьютеру и прочей бытовой технике:

• импульсы напряжения (неисправная система заземления + удар молнии – вот их причины). Кроме того, вы, наверное, знаете или слышали, что не рекомендуется выключать компьютер или телевизор простым выдергиванием из розетки, а нужно сперва нажать на кнопку выключения, а уже потом выдернуть устройство из розетки. Если этого не делать, то лучшем случае сократится срок службы техники, в худшем – её поломка.  Скачки напряжения или его непродолжительные отключения также могут приводить к таким последствиям.
• высокочастотные помехи электросети (часто появляются при включении/выключении мощной бытовой техники и инструментов: стиральная машина, посудомойка, перфоратор, генератор).

Я думаю, со всеми этими явлениями вы сталкивались в жизни. Сегодня я хочу повести речь об устройстве, которое призвано защищать устройства от этих нежелательных явлений – сетевом фильтре.

Что такое сетевой фильтр

Я думаю многие (да и я когда-то) думали или думают, что сетевой фильтр – это удлинитель с выключателем. Вот таким, например, как на картинке:

Если вы так думаете – то пора развеять ваши заблуждения. Если нет – честь вам и хвала!

Сетевой фильтр – это устройство, которое защищает ваши электроприборы от скачков напряжения и помех. Обычный удлинитель с выключателем, никак не продлит жизнь вашим электроприборам. Обычный сетевой фильтр очень похож на удлинитель, однако в нем есть защита, от описанных выше напастей.

Давайте рассмотрим подробнее, как же он защищает электроприборы:

• импульсы напряжения – для защиты от них в сетевом фильтре должна быть такая штука как варистор. Варистор рассеивает избыточную энергию, превращая её в тепловую. Если он не выдерживает, то сгорает, пав смертью храбрых, но техника остается цела. При выборе смотрите на параметр «Уровень поглощения энергии», или «Суммарная рассеиваемая энергия», или «Максимальная энергия входного импульса», или «Энергия скачка», который будет в Джоулях (Дж). Чем больше этот параметр, тем лучше.
  На многих устройствах также есть такая штука как терморазмыкатель, который срабатывает при превышении максимального значения напряжения и отсекает его, предупреждая сгорание варистора. Наличие терморазмыкателя как раз желательно, чтобы фильтр не перегорел при первом же скачке напряжения и служил долго.
• высокочастотные помехи электросети. За борьбу с ними отвечает фильтр от помех (LC-фильтр), который состоит из катушки индуктивности и конденсатора. Смотрите на параметр «Степень подавления высокочастотных помех» или «Степень подавления ВЧ-помех», измеряется в децибелах (Дб), соответственно, чем больше, тем лучше.

Как выбрать сетевой фильтр

Сперва я поделюсь теми характеристиками, на которые стоит обратить внимание. Сразу хочу отметить, что стоимость сетевого фильтра колеблется в диапазоне от 3 до 90 у.е. При этом фильтр из средней ценовой категории может служить не хуже, чем дорогой. В целом, качественный фильтр обычно выглядит добротно, но обратное утверждение не всегда верно.

Давайте теперь обсудим, на какие характеристики стоит обратить внимание (в скобочках рядом с параметром указано, в чем измеряется параметр):

• Гарантия. Этот параметр я ставлю в начале, т.к. он важен. Чем больше гарантия, тем лучше! Если производитель уверен в качестве устройства, то гарантия будет большой. Некоторые производители дают гарантию до 5 лет, поэтому старайтесь выбирать фильтр с гарантией хотя бы от 3 лет. В таком случае, если фильтр выйдет из строя из-за скачка напряжения, то устройства будет подлежать замене по гарантии.
• Энергия скачка (Дж) (Уровень поглощения энергии»/Суммарная рассеиваемая энергия/Максимальная энергия входного импульса – может быть написано по-разному). Чем больше, тем лучше. Обычно этот параметр составляет несколько сотен Дж, но в более качественных фильтрах это значение может доходить до нескольких тысяч Дж.
• Максимальный ток (А) (Максимальный ток нагрузки). Максимальный ток на всех подключенных защищаемых устройствах (на всех розетках). Берите устройство, где этот параметр не менее 10А.
• Ток импульсной помехи (кА) (Макс. ток импульсной помехи/Максимальный ток импульса). Берите со значением параметра в диапазоне 3,5-10 кА (или 3500-10000 А).
• Количество розеток. Сколько приборов вам нужно подключить? Если это компьютер, то я бы рекомендовал фильтр с числом розеток не менее 5. Посудите сами: нужно подключить блок питания компьютера, колонки, монитор, возможно роутер, принтер, сканер, а если еще есть настольная лампа? И было бы неплохо иметь возможность подзарядить телефон или планшет. Считайте и выбирайте рационально!
• Мощность. Убедитесь, что мощности фильтра будет достаточно, чтобы работать со всеми включенными в него устройствами. В качестве ориентира, который можно принять для домашнего использования (компьютер, мелкие бытовые приборы) могу посоветовать фильтры с номинальным током нагрузки 10А (это мощность в 2200 Вт. Посчитать мощность просто: умножаем ток на напряжение в 220В: 220*10=2200 Вт. Дальше смотрите мощность каждого из устройств, которые собираетесь подключать, складывайте и уже смотрите, чтобы мощности фильтра хватало)
• Длина провода – важный параметр. Лучше прикиньте заранее, какая вам нужна. Чтобы ориентироваться: в продаже как правило есть фильтры с длиной провода 1.2 м, 1.5 м, 1.8 м, 3 м, 4 м, 5 м. Встречаются также 0.5 м и другие, однако основные размеры такие. На мой взгляд, меньше 1.8-2 м брать не стоит, лучше брать с запасом.
• Наличие терморазмыкателя: так сетевой фильтр проживет дольше.
• Вообще, в идеале выбирайте устройство, которое будет иметь защиту от повышения напряжения, перегрева, тока короткого замыкания (КЗ) – полный боекомплект, так сказать. Иначе какой смысл покупать сетевой фильтр?
• Негорючий материал корпуса, чтобы в случае перегрева не случился пожар.
• Выходные розетки (куда и будем подключать устройства) – евророзетки с заземлением.

Есть еще ряд второстепенных параметров, которые уже «на любителя», однако я про них вам расскажу, чтобы вы понимали, какие дополнительные возможности есть у сетевых фильтров.

• Защита линий связи. В некоторых сетевых фильтрах есть также возможность защищать линии связи (телефонной, телевизионной, сетевой), т.к. молния может пробить и через них – для этого в фильтре есть специальные разъемы. Сетевой фильтр на фото (Модель: APC Performance SurgeArrest) может защищать телефонную, телевизионную и локальную сеть:

• Защита портов USB – дает возможность подключать к фильтру устройства через порт USB без переходников. Это могут быть мобильный телефон, планшет и пр.
• Защитные шторки. Часто на фильтрах используются защитные шторки для отверстий в розетке, чтобы предотвратить попадание пыли внутрь устройства (и соответственно её возгорание при нагреве устройства), а также уберечь особо любопытных детей от электричества. На фото фильтр Kreolz E1200, там как раз хорошо видны шторки, они красные:

• Раздельное выключение розеток. Как правило, выключатель на сетевом фильтре отключает все розетки, но есть сетевые фильтры, где можно отключать только отдельные, вот, например, фильтр SVEN Plаtinum на 5 розеток:

• Крепление к стене. Некоторые устройства можно закрепить на стене или на другой поверхности. Например, фильтр SWEN Fort на 5 розеток имеет 2 крепления на задней стенке корпуса:

• Дистанционное выключение фильтра. Не думайте, что это для ленивых: такие устройства могут быть очень удобны для людей с ограниченными возможностями. Вот пример такого устройства, которое поставляется с пультом («малыш» на фото – сетевой фильтр SVEN Mini RC):

• Крепление для проводов. Если вам нужно подключать много устройств, то можно выбрать фильтр со специальным креплением для проводов. Это поможет избежать спутывания проводов. Также есть фильтры, где шнур вращается на 180° и позволяет размещать устройство как угодно.На фото ниже сетевой фильтр APC Performance SurgeArrest на 8 розеток с таким креплением (оно белого цвета) и с вращающимся шнуром.

Что касается каких-то конкретных производителей качественных фильтров, то это, к примеру, Defender, APC, SVEN, AEG. В любом случае, не стесняйтесь спрашивать продавцов в интернет-магазине или магазине совета. Есть вполне качественные фильтры и других производителей, об одном из них, который я себе купил, читайте в следующем обзоре.

Пару советов о том, как быстро проверить качество сетевого фильтра:

• Проверьте соответствие заявленной длины провода действительной. Если это не так, то доверять остальным параметрам я бы также не стал.
• В качественных устройствах используются цветные металлы для контактов: такие не будут греться и воспламенять корпус, в отличие от дешевых металлов. Проверить можно без разборки сетевого фильтра: подносим магнит к видимым металлическим частям: есть покрытие из цветных металлов – притягиваться не будет, если из дешевых и некачественных – будет.

Важно! Сетевой фильтр может защитить вас от скачков напряжения, но никак не поможет при отключении электропитания. Для поддержки работы компьютера при отключении электроэнергии используется ИБП (источник бесперебойного питания или «бесперебойник» в простонародии). Как правило, ИБП также имеет встроенные фильтры от помех в сети, а также аккумулятор, который позволяет получить еще 10-20 минут для сохранения документов и важных файлов при отключении электроэнергии. Эти устройства, как правило, стоят не менее 100$ и будут рассмотрены в отдельной статье.



Надеюсь, что статья вам понравилась! Напишите в комментариях, используете ли вы сетевые фильтры, а если да, то какие? Напишите про свой сетевой фильтр, этим вы поможете другим сделать выбор.





Насколько вам была полезна статья?

Кликните по звездочке, чтобы оставить оценку!

Средний рейтинг 4. 8 / 5. Оценок: 30

Пока оценок нет! Очень нужна ваша.

Нам очень жаль, что статья вам не понравилась!

Помогите нам ее улучшить!

Скажите, как мы можем улучшить статью?

Закрепить к стене электрический сетевой фильтр. Бытовой подход к сетевым фильтрам. Порядок изготовления навеса

Удлинитель с зарядниками постоянно мешается на столе или под ногами, собирает кучу пыли, да и выглядит неэстетично. Справиться с этой проблемой очень просто: возьмите симпатичную коробку, проделайте в ней несколько дырок и спрячьте туда все провода и кабели.

Существуют и готовые решения, например Plug Hub от компании Quirky. Это коробка, изготовленная из жёсткого пластика с прорезиненным дном. Сверху есть три отверстия для кабелей, а внутри — три крепления, на которые можно намотать слишком длинные шнуры. Plug Hub можно поставить на пол или закрепить на стене.

amazon. com

2. Закрепите провода под столешницей

Чтобы закрепить провода и удлинитель под столом, вам понадобятся биндеры и шурупы (по длине они должны быть хотя бы на четверть меньше толщины столешницы, иначе пройдут насквозь и стол будет испорчен). Первым делом закрепите под столешницей удлинитель, лучше в середине стола или ближе к стене. Затем в нужных местах закрепите биндеры с помощью шурупов. Подключите к удлинителю всё необходимое и соберите провода зажимами. Визуально стол стал намного чище и аккуратнее.

Есть вариант попроще, если вам не нужно прятать большое количество проводов. Для этого потребуется строительный степлер. Чтобы под ногами не болтался длинный провод от лампы, аккуратно закрепите его скрепками у ножки стола. Небольшой удлинитель также можно зафиксировать скрепками. Для проводов потолще лучше использовать специальные зажимы (например, такие).

Скрепки от степлера вам не по душе? Подойдут обычные стяжки. Стяжками закрепите провод у ножки стола. Провода, которые идут по полу, можно прикрыть пластиком или дощечкой под цвет пола. Удлинитель можно закрепить под столешницей с помощью широкой липучки: шурупами зафиксируйте её на обратной стороне столешницы, а затем прикрепите удлинитель. Чтобы провода не болтались под столом, пропустите их через кабельные каналы — их можно приобрести в любом строительном магазине. Зафиксировать сами каналы можно изолентой или обычным пластырем.

3. Организуйте хранение кабелей

Избавиться от путаницы в проводах поможет их правильная организация. Для начала соберите по всему дому шнуры от телефонов, плеера, игровой приставки, планшетов. Затем возьмите коробки (желательно посимпатичнее), поместите внутри них разделители из картона, подпишите место для каждого кабеля (чтобы потом не путаться) и всё аккуратно разложите. Чтобы не запутывались сами провода, используйте обычные стяжки.

Если не хочется возиться с коробками, купите корзину и накопите побольше втулок от туалетной бумаги.

Если провода вам не мешают, можно просто прикрепить к каждому ярлык, чтобы было проще их различать. Например, так:

4. Держите все необходимые провода под рукой

Не все кабели мы можем спрятать в коробку: некоторые из них нужны нам чуть ли не постоянно. Решение простое: закрепите их на краю рабочего стола, чтобы при необходимости можно было протянуть руку и подключить устройство к нужному проводу. В этом нам поможет Sugru — пластилин-резина и одна из самых незаменимых вещей в хозяйстве. Не верите? Тогда посмотрите .

Скатайте из Sugru небольшие шарики, закрепите на опоре стола. Затем канцелярским ножом уберите немного пластилина (осторожно, постарайтесь не сильно деформировать шарики). Лайфхак: чтобы пластилин не прилипал к лезвию, предварительно сполосните его мыльной водой. Затем немного подкорректируйте форму палочкой для суши или зубочисткой, чтобы получились аккуратные ложбинки (они должны быть чуть шире, чем ваши провода). Всё готово, можно фиксировать кабели.

Есть вариант для тех, кто умеет работать по дереву. Небольшой брусочек с отверстиями поможет организовать все провода на рабочем столе.

Самое простое решение: пропустить провода через биндеры, закреплённые на столешнице.

hexjam.com

5. Не прячьте провода

Серьёзно, если к делу подойти творчески, то кабели могут стать интересным элементом декора.

Привет всем самодельщикам!

В быту, всем нам часто приходится пользоваться различными удлинителями. Причем, если для условий улицы или дачного участка в основном используются удлинители с длинным кабелем, длиной в несколько десятков метров, то для помещений (сараев, гаражей, мастерских или в домашних условиях), чаще всего используются вот такие удлинители с колодкой на три, четыре гнезда и длиной провода от 3 до 5-7 метров.

На своем опыте, я убедился, что при использовании таких удлинителей, лучше всего вешать их на стену. В этом случае ни сама колодка удлинителя, ни ее провод, а также провода подключаемых к ней электрических инструментов не будут мешать, как в том случае, если просто положить удлинитель на пол.

Однако проблема в том, что далеко не все производители делают на задней стенке колодок своих удлинителей, отверстия-навесы, благодаря которым их можно повесить на стену.

Вот, например, на этом удлинителе, такие навесы имеются.

А на этом их нет.

Конечно, можно самому сделать на задней стенке колодки навесы, просверлив в ней отверстия. Однако это зачастую опасно, поскольку может привести к поражению электрическим током, а иногда и не очень удобно.

Я нашел из этой ситуации простой выход, делая на многих своих удлинителях вот такие деревянные навесы из небольших дощечек.

Причем сделать такой навес достаточно просто.

Для этого из материалов понадобится:

• два небольших шурупа;
• а также небольшая дощечка, толщиной 10-12 мм, длиной в полтора-два раза больше длины колодки удлинителя и чуть пошире ее.

Из инструментов понадобятся:

• электролобзик с пилкой;
• электродрель с перовым сверлом по дереву, диаметром 20-25 мм, и сверлом по металлу диаметром 4 мм;
• а также отвертка.

Порядок изготовления навеса

Сначала с одного конца дощечки-заготовки, по центру, нужно просверлить вот такое сквозное отверстие, перовым сверлом по дереву.

Затем, отступив на небольшое расстояние от края окружности, просверленного ранее отверстия, просверлить еще одно отверстие диаметром 4 мм.

Точно такое же отверстие нужно просверлить с другого конца дощечки.

При этом главное, чтобы расстояния от края окружности до верхнего отверстия.

И от торца дощечки до нижнего отверстия были одинаковы.

После этого, при помощи электролобзика, нужно пропилить пазы до верхнего и нижнего отверстий.

А затем можно скруглить торцы дощечки, хотя это и необязательно.

Саму дощечку-навес можно слегка обработать наждачной бумагой и покрасить или покрыть лаком, хотя это тоже не обязательно.Ну и после этого, осталось только закрепить колодку удлинителя на нашем навесе.
Для этого нужно разобрать колодку на две части, открутив винты и сняв крышку с гнездами и клеммами.

А в концах задней стенки колодки нужно просверлить два отверстия диаметром 4 мм, и привернуть ее небольшими шурупами к навесу.

После этого колодку можно собрать.

И вот наш удлинитель с навесом готов!

Использование навеса для удлинителя в работе

После этого, его можно легко повесить на стену, ввернув в нее два шурупа. Причем вешать удлинитель можно либо вертикально.

Либо горизонтально, что мне кажется более удобным, особенно для удлинителя с выключателем.

Кстати, данный удлинитель постоянно висит у меня на стене крыльца, у основной розетки.
Надо сказать, что это очень удобно, поскольку основная, довольно мощная розетка, служит для подключения большой нагрузки, например, электросварки. А в том случае, если нужно подключить несколько электроинструментов, я как раз использую этот удлинитель, подключив его к данной розетке.

Если же этот удлинитель понадобится в другом месте, его можно очень быстро снять, а затем повесить обратно.

Так что использовать удлинители с подобными навесами очень удобно!

Ну, а на этом у меня все! Всем пока и удачи в новом году!

Еще каких-нибудь восемь-десять лет назад сетевой фильтр, в глазах большинства наших сограждан, был исключительно компьютерным атрибутом. В те времена, приобретая такое устройство, покупатель долго и тщательно изучал его технические характеристики, дабы выбрать действительно лучшее из предлагаемого продавцами. При этом на внешность изделия внимания обращалось не так много, отчасти из-за того, что в те времена большинство сетевых фильтров выглядели почти одинаково. Но, времена меняются. И сегодня сетевые фильтры вовсе не являются исключительно компьютерным атрибутом, а стали обычным и привычным бытовым устройством. Современный покупатель уже не так внимателен и придирчив к чисто техническим характеристикам, как то было раньше. К тому же, сетевые фильтры в быту по большей части рассматриваются как удлинители с кучей выходных разъемов и выключателем, нежели как серьезное устройство для фильтрации питающего напряжения. Соответственно, основное внимание покупателя приковано к таким параметрам покупаемого изделия, как удобство в эксплуатации, внешний вид, и функциональная оснащенность. Именно с этой точки зрения, в данном материале, и будут рассмотрены шесть сетевых фильтров. Надеюсь, что некоторым это поможет расширить свой кругозор и увидеть, что не все фильтры одинаковы и представляют собой только «кусок провода, на конце которого висит коробочка с разъемчиками».

Как заявляет производитель, Pilot-S является экономичным решением для защиты офисной электроники. На самом же деле, единственное, что этот фильтр будет делать хорошо, так это защищать сеть пользователя от возможных коротких замыканий в цепях питания подключаемой к нему аппаратуры.

Рассматриваемый фильтр примитивен как снаружи, так и внутри. Сетевой кабель, длина которого составляет 1.78м, заканчивается простеньким, без каких либо излишеств, корпусом (размер 373x47x46 мм). В свою очередь, корпус несет на себе сетевой выключатель с подсветкой, кнопку сброса предохранителя, и шесть разъемов для подключения потребителей. Пять из них вполне современные, то есть с заземлением. Шестой разъем без заземления и сделан для совместимости со штекерами старого образца. Все разъемы расположены практически вплотную друг к другу, из-за чего у пользователя могут возникнуть некоторые проблемы. Я имею в виду тот случай, когда аппаратура питается от внешнего блока питания размеры которого, чаще всего, превышают размеры обычного сетевого штекера.

Соответственно, при подключении такого блока питания, пользователь не сможет использовать соседний с ним разъем. В довесок к этому, разъемы Pilot-S не имеют так называемой «защиты от детей». Кстати, разобрать корпус рассматриваемого фильтра ребенок так же сможет без особых проблем. Для этого ему не понадобится даже крестовая отвертка ибо крышки корпуса стянуты обычными мебельными шурупами, головки которых чуть ли не выступают за границы корпуса. Лишь один из них утоплен так, что бы поверх него смогла разместиться пластилиновая пломба, выполненная в лучших традициях электроприборостроения советских времен.

Надеюсь, что вы все же сможете убедить своего ребенка в том, что внутри фильтра нет ровным счетом ничего заслуживающего хоть каплю внимания. Собственно, это на самом деле так, ведь помимо выключателя и предохранителей фильтр состоит из одной единственной емкости. Мы сейчас не сравниваем характеристики фильтров, но думаю не трудно представить себе на сколько «серьезным» является такой фильтр.

Надеюсь, вы уже в достаточной мере оценили рассматриваемый Pilot-S. И, на мой взгляд, последнее, что осталось рассмотреть это возможность крепления этого фильтра куда либо. Для этого в его конструкции предусмотрены два ушка с отверстиями. К великому сожалению, форма этих отверстий не позволяет вешать корпус фильтра на уже существующий, например, в стене шуруп. То есть, для закрепления Pilot-S на какой либо поверхности его надо сначала установить на место крепления и только за тем закрепить шурупом, винтом, или чем вы там будете его крепить. Каких-то других вариантов конструкция корпуса не предусматривает, что не может не печалить.

Данная модель уже не такая экономичная, как рассмотренный выше Pilot-S. Электрическая схема стала более серьезной и выросла до ставшего уже традиционным в подобных устройствах LC фильтра. Правда, сэкономить производителю все же удалось. Вместо шести выходных разъемов, как это было у фильтра Pilot-S, в данном случае мы имеем только пять. Четыре из них с заземлением и один без такового. Но, по сравнению с младшей моделью, расположение разъемов Pilot-GL более удобно для пользователя, так как, универсальный разъем (тот, что не имеет заземления) отнесен от остальных на 11мм. Конечно не много, но если в него включать не очень большие внешние блоки питания аппаратуры, то соседняя розетка все же будет оставаться доступной для пользователя.

В сравнении с предыдущей моделью, в Pilot-GL стала лучше не только электрическая схема фильтра, но и индикация. Так, помимо сетевого выключателя с подсветкой в Pilot-GL дополнительно установлен светодиод зеленого свечения. Он светится в том случае, если с устройством все в порядке. Если же в результате перегрузки или короткого замыкания в фильтре сработает защита, светодиод погаснет. При этом, сетевой выключатель будет продолжать светиться, индицируя наличие напряжения на входе Pilot-GL. Должен сказать, что такая функция иногда оказывается весьма полезной.

Вот, в общем-то, на этом и заканчиваются все положительные отличия Pilot-GL от своего младшего брата. Все остальное, к сожалению, перекочевало от младшей модели к старшей без каких-либо изменений в лучшую сторону. Сетевой кабель остался прежней длины (1.78м). Выходные разъемы не имеют «защиты от детей». Крышки корпуса устройства стягиваются точно такими же шурупами, как и в Pilot-S. Правда, ушек для крепления фильтра стало на два больше. Но, отверстия в них, так же как и у Pilot-S, не позволяют вешать корпус фильтра на уже ввинченный, например, в стену, шуруп или винт. В общем, на мой взгляд, Pilot-GL, безусловно, лучше более простой модели описанной ранее. Но, до окончательных выводов еще далеко, и по этому давайте перейдем к рассмотрению следующего фильтра.

Домашний роутер — незаменимая в наше время вещь. Его основная функция — раздача интернет-сигнала, что позволяет устройствам подключаться к сети без провода, зная всего лишь ее имя и пароль.

Когда Вы купили роутер, важно выбрать место, куда его установить. В случае, если к Интернету нужно подключить только стационарный компьютер, то роутер можно установить рядом с ним. А если Вы хотите пользоваться Интернетом и из других комнат, то лучше выбрать место где-то в центре квартиры, для равномерного распределения сигнала.

Лучшее место, которое можно придумать для установки роутера — это стена. Выбрав место, сначала протестируйте уровень сигнала в каждой комнате, и если он Вас устроит, можно приступать к установке оборудования на стену.

Как просто прикрепить роутер на стену?

1. Подготовьте инструменты: липкую ленту, карандаш и, конечно же, наш роутер.

2. Наклейте полоску скотча на заднюю поверхность роутера.

3. В роутерах на задней крышке обычно имеются отверстия для крепления. Проделайте на их уровне «дырочки» в скотче.

4. Отклейте скотч от роутера и наклейте его на стену, на том уровне, на котором хотите закрепить роутер.

5. В отверстия в скотче ввинтите шурупы.

6. Снимите полоску скотча.

7. Теперь закрепите роутер на установленные в стену шурупы.

Нажмите на картинку для увеличения. Прекрасное решение, как избавиться от кабелей «зарядников», разбросанных по всему полу, предложила одна японская компания: она создала розетку с резиновым покрытием SocketDeer, на которую прикреплены оленьи рога! На эти рога можно положить, например, мобильный телефон и воткнуть его «зарядник» в розетку. Кабель можно обмотать вокруг рогов, чтобы он не свисал до пола. Отличное решение для путешественников — тройник Belkin Mini Surge — позволяет вам брать с собой в дорогу один USB-«зарядник» вместо нескольких. Кроме того, данное устройство обеспечивает вам дополнительные розетки питания и защиту от перепадов напряжения, где бы вы ни находились: в гостиничном номере или в аэропорту. Mini Surge оснащён тремя обычными розетками и двумя USB-портами, через которые можно подзаряжать разные устройства. Mini Surge может вращаться на 360 градусов вокруг своей оси, что позволит удобно разместить его в любых рабочих условиях и не заблокировать другие розетки. Woofy Цена этой пластиковой собачки просто не укладывается в голове! Впрочем, если вы ищите какой-то изощрённый способ для хранения кабелей, то, возможно, Woofy вас заинтересует. Кабели прячутся в «животе» этой почти полуметровой собачки, а вытягиваются из её задних лап. 9 октября 2008 года на сайте DL. TV появился ролик, в котором анонимный зритель из Сиэтла хвастается своим невероятным изобретением: беспроводным офисом. Посмотреть видео можно . Все кабели проложены внутри ПВХ-коробов, образующих контур стола, и идут к розетке в стене. Ни над столом, ни под ним проводов нет. Серьёзный проект «сделай сам». 40-см пластиковая коробка выполняет ту же функцию, что и Woofy, но стоит всего $29,50. Конечно, она не такая оригинальная, как пластиковая собачка за $250, зато внутрь этой коробки можно спрятать целый удлинитель со всеми болтающимися кабелями. Не можете воткнуть рядом два блока питания? Положение можно исправить с помощью вращающейся настенной розетки. Для установки такого положения вам понадобится 10 минут, зато потом вы сможете воткнуть в розетку два громоздких «зарядника», которые больше никуда не входили, поскольку можно будет зафиксировать их под углом, а не прямо друг над другом. Иногда лишние сантиметры могут сыграть большую роль. Такие розетки ещё пока не выпускаются, но идея достойна внимания. Сколько раз вы вытаскиваете вилку из розетки (чтобы сэкономить энергию, освободить место или чтобы временно воткнуть другое устройство) и бросаете её на пол, где шнуры путаются, и все о них запинаются? В конце концов, это не безопасно. Выход очевиден: нужно просто повесить неиспользуемые вилки на держатели самих розеток. Поскорее бы такие розетки появились в продаже! Некоторые продукты, представленные в этом обзоре, несколько странные, а вот SocketSense — это действительно практичная вещь. Как удобно вместо обычного удлинителя использовать модель, которая может вытягиваться (с 33 до 41 см), чтобы подойти для любой конфигурации вилок. Для некоторых пользователей самым главным будет то, как выглядит этот сетевой фильтр — совершенно обычный, с шестью слотами. Если SocketSense выглядит как совершенно обычный апгрейд стандартного сетевого фильтра, предназначенный, чтобы можно было подключать больше «зарядников» нестандартного размера, то PowerSquid выглядит странно. Но в этом заложен большой смысл. PowerSquid подсвечивается в темноте голубым цветом, чтобы под столом можно было видеть, куда подключать вилки. Благодаря плоской форме его можно спрятать за мебелью. PowerSquid также защищает телефонную линию. И самое главное: все розетки размещены на отдельных гибких проводах, поэтому они друг другу не мешают. Автор этой идеи пока ещё не нашёл производителя, который взялся бы воплотить этот проект в жизнь. Суть заключается в том, чтобы протянуть провода вдоль плинтуса, но вместо того, чтобы крепить их к стене, можно спрятать их за декоративный заборчик: кабели не видно, и одновременно они легкодоступны. Зарядная база для всей семьи. Kangaroom позаботится о том, чтобы вы всегда знали, где находится ваш телефон, камера и другие устройства: разветвитель Kangaroom прячется в специальную коробку, которая крепится на стене на видное место. Если ваш телефон будет находиться в этой зарядной базе, то вы никогда не потеряете ни телефон, ни его зарядное устройство.

Схема сетевого фильтра питания своими руками

Промышленные и самодельные фильтры для трехпроводной системы питания

Среди серийно выпускаемых изделий имеются довольно полезные технические решения, на которые домашнему мастеру стоит обратить внимание

Краткий обзор полезных функций заводских моделей

Одной из популярных разработок, широко представленной в торговле, считается серия фильтров Pilot разных конструкций.

Принципиальная электрическая схема сетевого фильтра Пилот показана на картинке для облегчения понимания его возможностей.

Остановлюсь на задачах, которые призван решать Pilot XPro, специально созданный для комфортной работы, продления ресурса подключенных потребителей и снижения расхода электричества. Это:

• защита варисторами от импульсных перенапряжений;
• предотвращение действия высокочастотных помех индуктивно-емкостными сопротивлениями;
• управление электропитанием за счет введения функции Master Control;
• защита от перенапряжений, связанных с обрывом нуля;
• плавное отключение и включение оборудования под нагрузку функцией Zero Start за счет исключения бросков тока встроенной схемой;
• автоматика включения потребителей после устранения аварийного пропадания питания;
• два уровня защиты от токовых перегрузок или коротких замыканий за счет плавкого предохранителя и биметаллического расцепителя;
• индикация подключения к сети и уровня напряжения питания;
• контроль температуры и автоматическое отключение при перегреве.

Функция Master Control определяет одну розетку основной (как master-розетка). На нее подключают основной потребитель мощностью более 50ватт, например, системный блок компьютера.

При его включении автоматика одновременно запитывает три других розетки с периферийным оборудованием. Она же отключает их при снятии питания с основного блока.

На корпусе имеются розетки, не управляемые микропроцессорной автоматикой. Их используют для освещения, телефона, другого оборудования

Более подробные сведения об этом оборудовании можете узнать в коротком видеоролике владельца ZIS Company.

Основные параметры сетевых фильтров

1. Сечение жилы подводящего сетевого провода

Обычно сечение проводов в сетевых фильтрах составляет 0.75 мм 2 или 1мм 2, что вполне достаточно, так как ток нагрузки не должен превышать 10А (2.2 кВА), на него рассчитан предохранитель. Очень редко встречаются, так называемые, фильтры повышенной мощности, у которых сечение провода может составить 1.5 мм 2 и более. Предохранитель у них обычно рассчитан на 16 ампер, но их применение для аппаратуры малой мощности нецелесообразно.

2. Длина подводящего сетевого провода

Стандартная длина провода – 1.8 метра. В некоторых сетевых фильтрах она может составлять 1.9, 3.1, а иногда – 5 метров

3. Величина тока срабатывания теплового предохранителя

На большинстве сетевых фильтров декларируется максимальный ток 10А. Величина тока срабатывания предохранителя зависит от величины перегрузки по току и времени воздействия и часто 10А предохранитель имеет ток срабатывания 12 – 16 А.

4. Количество предохранителей, их тип.

Предохранители служат для исключения перегорания варисторов при перегрузке. Для большей надёжности некоторые производители, кроме теплового предохранителя в цепи фазы, ставят в цепь фазы быстродействующий предохранитель на основе металлоорганических полупроводников, а в цепь нейтрали плавкий предохранитель. Однако, как шутят электрики, предохранители срабатывают всегда последними.

5. Степень варисторной защиты

Она определяется рассеиваемой энергией варисторов, при которой они не разрушаются. В спецификации большинство производителей указывают суммарную энергию разрушения всех варисторов, что неправильно. Оценить энергию варисторов можно по их ТУ или ориентировочно по их размеру, либо по декларируемой энергии на удлинитель и количеству варисторов. Энергия, поглощаемая варисторами, зависит от его геометрических размеров, рабочего напряжения, длительности воздействия импульса.
Наиболее широко распространены варисторы, диаметр которых равен 8, 10, 14, 18 мм. При рабочем среднеквадратичном напряжении (СКН) 275 В их энергия соотносится, как 12, 36, 63, 104 Дж. Если выбрать рабочее СКН, например, 320 В для тех же условий то энергия изменится до 15, 44, 77, 120Дж. Длительность воздействия импульса принимается 1000 мксек, при фронте 10 мксек.

6. Дополнительные устройства в цепях защиты

• Индикация исправности защиты (светодиод)
• Газовые разрядники

7. Емкостные фильтры

Служат для подавления помех с помощью шунтирования. Чем больше емкость фильтрующих конденсаторов (до определенного предела), тем лучше.

8. Индуктивные фильтры

Служат для подавления помех последовательным способом (включением большого сопротивления). Основные требования к проводу, как и для сетевого шнура, т.е. плотность тока через провод должна быть менее чем 10 А/мм 2, чем больше размер катушки, тем больше индуктивность, тем лучше. Наличие феррита улучшает свойства индуктивности. Тороидальные ферритовые сердечники предпочтительнее линейных, хотя и более трудоёмкие в изготовлении.

9. Индикатор правильности подключения фазы

Это устройство позволяет использовать однополюсный выключатель в фазной це-пи. Если используется двухполюсный выключатель (как в Platinum Pro) смысла особого в этом устройстве нет. Кроме того, это устройство требует трёхконтактную сетевую розетку (с заземлением).

10. Защита модема

Обычно применяют устройство защиты сетевых адаптеров и модемов в виде электронных или варисторных ограничителей напряжения на 100-150В и быстродействующих предохранителей на ток ~ 0,1-1А. Устройства защиты модема в виде двух розеток с электронной схемой встраиваются в ИБП или сетевой фильтр.

11. Укладчик кабелей, вешалка

Стоимость накладывает ограничения на наличие укладчика кабелей. Вешалка обычно выполняется в виде отверстий в корпусе.

12. Розетки

Обычно их от 4 до 6. Традиционно 5 – все Евро розетки (с заземлением). Ориентироваться на старый «советский» стандарт, нет смысла, так как новые устройства с такими вилками не выпускаются. Часто встречаются сетевые фильтры с различным типом розе-ток, например 5 Евро и 1 универсальная (без заземления) под любую вилку.

Сетевой фильтр своими руками

Схема простейшего фильтра состоит из выключателя и варистора, вот как она выглядит:

V1 – это и есть варистор, его маркировка «471», значит, что его напряжение срабатывания 470В, при этом чем больше его диаметр, тем большую энергию он сможет погасить не взорвавшись при этом. Таким образом, чем больших размеров варистор вы поставите, тем лучше, лишь бы он влез по габаритам. Вот пример сетевого фильтра, собранного по этой схеме, но в заводском исполнении. Это дешевый прибор, который гасит лишь импульсы высокого напряжения. При этом он может безвозвратно выйти из строя при особо сильном всплеске.

Чтобы ваш сетевой фильтр еще и действительно был фильтром помех, необходимо добавить еще один фильтрующий элемент – дроссель.

Схемы – это, конечно, хорошо, но как сделать сетевой фильтр из подручных средств? Достаточно просто! Почти всегда у любителя что-нибудь мастерить, можно найти старый ненужный или нерабочий блок питания, в нём есть такой фильтр на входе. Осталось только его выпаять. На фото он стоит в ближнем к нам углу платы. Эта деталь представляет собой ферритовый сердечник и медную лакированную проволоку, намотанную вокруг него.

Это дроссель с двумя обмотками, через одну из них проходит фаза, а через другую ноль, таким образом индуктивность входит в состав сетевого фильтра и снижает уровень помех.

Кстати блок питания может работать и без него, многие китайцы так и делают свои товары, часто это встречается в дешевых БП для компьютера и не только.  Из-за этого в сети и возникает такое большое количество нежелательных помех.

Если вы не нашли такого элемента в своих запасах – можно поискать ферритовое колечко с магнитной проницаемостью 400-2000 НМ и обмотать медной лакированной проволокой ПЭВ-2 (можно использовать первичную обмотку с 50 Гц сетевого трансформатора) диметром от 0,5 мм, это зависит от мощности нагрузки, которую вы хотите подключать. Намотать на колечко так, как показано на картинке, предварительно обмотав его несколькими слоями диэлектрика, например: изолентой, лакотканью, каптоновым скотчем.

Используйте провод с качественным, не поврежденным лаковым покрытием. А после намотки для надежности покройте деталь несколькими слоями лака. Петельку на конце нужно разрезать, в идеале – сразу мотать двумя параллельными проводами.

Хорошая схема, которую легко сделать своими руками выглядит следующим образом:

А вот конкретный вариант его реализации «в железе». За основы взята пара фильтров от БП.

Конденсаторы лучше применять керамические или пленочные. Их можно также достать из блока питания, они часто там встречаются возле сетевого разъема в прямоугольном корпусе в виде параллелепипеда.

Если есть ненужный БП можно просто отрезать часть платы с фильтром и использовать её. Вот пример на фото с указанием, что нужно отпилить для получения сетевого фильтра за пару минут. Только будьте осторожны и не перемкните металлическими опилками слои платы, это может привести к короткому замыканию. А готовое устройство обязательно поместите в токонепроводящий корпус для безопасности.

И вот еще один вариант схемы для повторения. Именно она и используется во множестве блоков питания стандарта ATX:

Сетевой фильтр – полезное и простое устройство, которое не сложно сделать самому в домашних условиях. А если учесть, что у многих есть несколько ненужных, неработоспособных приборов, то выходит, что запчасти буквально валяются у нас под ногами. Поэтому изготовление устройства, которое может продлить или даже спасти жизнь дорогостоящей аппаратуре, является очень выгодным занятием. Напоследок рекомендуем просмотреть несколько интересных видео-инструкций по сборке самодельного сетевого фильтра:

Материалы по теме:

• Как сделать удлинитель своими руками
• Как выбрать стабилизатор напряжения
• Что такое перенапряжение в сети

3.Установка стекол на переднюю раму

Общая схема сборки передних стекол

Видео, сборка передней рамы душевой кабины Тритон.

https://youtube.com/watch?v=xUy_jwyc5GY

Первое, вставьте передние неподвижные стекла в вертикальные профиля, используйте при этом резиновый уплотнитель,отрезав необходимое количество.

С другой стороны используя держатель стекла В18, закрепите стекло. Оденьте на край стекла отсекатели В22, отрезав необходимое количество.

Прикрутите к краям горизонтальных профилей резиновые отбойники В17. Прикрутите только 4 шт, остальные 4 шт, мы прикрутим позже, во время сборки дверей.

Обработайте места стыка стекла и профиля силиконовым герметиком.

Второе, соберите двери душевой кабины. Прикрутите ролики душевой кабины на двери, два двойных ролика вверх, и два одинарных вниз.

С одной стороны двери установите отсекатели В22, отрезав необходимое количество ножницами.

С другой стороны двери установите магнитные уплотнители В23,отрезав необходимое количество ножницами.

Третье, прикрутите к дверям ручки.

Четвертое, навесьте двери горизонтальные на профиля. Заведите вначале верхние ролики в верхние профиля. Затем нажав кнопочки на нижних роликах заведите их в нижние профиля.

После этого сомкните двери, чтобы они плотно закрылись, и прикрутите к горизонтальным профилям оставшиеся резиновые отбойники В17. После этого ваши двери должны плотно закрываться. И расстояние между отбойниками и центром дверей должны быть одинаковые с двух сторон.

Установка задней панели с оборудованием

В первую очередь после каркаса устанавливается задняя стенка, в которой имеют все необходимые отверстия и крепежи для монтажа механического и электронного оборудования. Сюда входят краны, вентиля, смесители и переключатели.

Также здесь могут быть гибкие шланги с душевым рассеивателем. В некоторых моделях предусмотрено декоративное освещение, вмонтированное радио и другие аксессуары.

Если рассматривать подобные примеры, то сборка душевой кабины Ниагара своими руками, усложнена вмонтированными электронными приборами. В ней имеется декоративное освещение, радио, приспособление для сушки волос.

Устройство бесперебойного питания (ИБП)

В специализированном магазине продавцы наперебой могут предлагать стабилизатор, сетевой фильтр и ИБП. Что лучше приобрести – сразу решить трудно при существующем большом выборе моделей с разными названиями и свойствами.

Многие приобретают ИБП для устранения одной возможной неисправности в сети – внезапного исчезновения напряжения, чтобы корректно завершить работу электронных приборов. Импортные модели обозначают UPS. Целесообразно приобретать их с функцией стабилизатора для устранения радиочастотных и электромагнитных искажений и помех.

При исчезновении или снижении напряжения питания за пределы необходимого диапазона UPS переходит на работу через аккумуляторы. В зависимости от применяемой модели время работы независимого источника может достигать нескольких минут или часов. Прибор подбирается под мощность защищаемой техники.

Важной характеристикой UPS при работе от батареи является форма напряжения на выходе. У дешевых устройств она прямоугольная, а по частоте и амплитуде равна сетевому синусоидальному напряжению

ИБП на микросхеме

Выпускается множество микросхем с функцией ШИМ-контроллера. Далее рассматривается несколько схем с использованием самых популярных из них.

TL494

Поскольку встроенные ключи данной микросхемы не обладают мощностью, достаточной для непосредственного управления силовыми транзисторами инвертора (T3 и T4), вводится промежуточное звено из трансформатора TR1 (управляющего) и транзисторов T1, T2.

Схема на микросхеме TL494

Если в наличии есть старый БП от компьютера, управляющий трансформатор можно взять оттуда. Состав обмоток оставляют без изменений. В качестве силовых рекомендуется использовать биполярные транзисторы MJT13009 — схема окажется более надежной. При использовании транзисторов MJE13007, рассчитанных на меньший ток, схема будет рабочей, но слишком чувствительной к перегрузкам.

Дроссели L5, L6 также извлекаются из поломанного компьютерного БП. Первый перематывают, поскольку в оригинальном исполнении он рассчитан на несколько уровней напряжения. На желтый магнитопровод (другие не подойдут) в виде кольца наматывают около 50 витков медного провода диаметром 1,5 мм. Силовые транзисторы T3, T4 и диод D15 в процессе работы сильно греются, потому устанавливаются на радиаторы.

IR2153

Из всех микросхем эта стоит дешевле всего, потому многие предпочитают собирать БП на ней. Здесь драйвер подключен не к шине +310 В, а через резистор к сети. При таком подключении снижена выделяемая на резисторе мощность.

Схема на микросхеме IR2153

В схеме предусмотрены:

1. ограничение пускового тока (мягкий старт или софт-старт). Компонент запитан от сети через гасящий конденсатор С2;
2. защита от короткого замыкания и перегрузки. Сопротивление R11 используется как датчик тока. Ток срабатывания защиты регулируется подстроечным сопротивлением R10.

О срабатывании защиты сообщает светодиод HL1. Напряжение на выходе — до 70 В, с двоякой полярностью. Число витков на первичной обмотке импульсного трансформатора — 50, на каждой из 4-х вторичных — 23. Выбор сечения проводов в обмотках и типа сердечника зависит от желаемой мощности.

UC3842

Еще одна недорогая микросхема, при этом весьма надежная и потому очень популярная. При включении ток, заряжающий конденсатор С2, ограничивается терморезистором R1.

Схема на микросхеме UC3842

Сопротивление последнего в этот момент составляет 4,7 Ом, затем по мере разогрева оно снижается на порядок, после чего данный элемент из схемы как бы «выключается». Стабилизация выходного напряжения — за счет обратной связи (петля «вторичная обмотка трансформатора Т1 – диод VD6 – конденсатор С8 – резистор R6 – диод VD5»).

Напряжение петли задается резистивным делителем R2 – R3. Цепочка «R4 – C5» — таймер для внутреннего генератора импульсов UC3842. ШИМ-контроллер и прочие микросхемы устанавливаются на пластинчатые радиаторы с площадью не менее 5 кв. см.

Устройство

Если говорить об устройстве такой вещи, как сетевой фильтр, то следует сказать, что он может относиться к одной из 2 категорий:

• стационарно-многоканальной;
• встроенной.

В целом схема обычного сетевого фильтра, рассчитанного на напряжение в 220 В, будет стандартной и в зависимости от типа устройства может лишь чуть-чуть отличаться.

Такие платы имеет и другая техника, что относится к категории сложных. Такие платы обычно состоят из следующих компонентов:

• конденсаторы добавочного типа;
• индукционные катушки;
• дроссель тороидального типа;
• варистор;
• предохранитель термического типа;
• VHF-конденсатор.

Варистором является резистор, что имеет переменное сопротивление. Если нормативный порог напряжения в 280 вольт превышается, то его сопротивление снижается. Причем оно может снизиться не в один десяток раз. Варистор по своей сути представляет предохранитель от импульсного перенапряжения. А стационарные модели обычно отличаются тем, что имеют несколько розеток. Благодаря этому появляется возможность подключить через сетевой фильтр к электрической сети несколько моделей электрической техники.

Кроме того, все сетевые фильтры оснащены LC-фильтрами. Такие решения применяются для аудиотехники

То есть такой фильтр – помехоподавляющий, что для аудио и работы с ним будет крайне важно. Также сетевые фильтры иногда оснащаются термическими предохранителями, что позволяют предотвратить появление скачков напряжения. Иногда в ряде моделей используются одноразовые предохранители плавкого типа

Иногда в ряде моделей используются одноразовые предохранители плавкого типа.

Как выбрать?

Критерии выбора насосной станции для частного жилого дома и дачи неодинаковые.В жилом помещении больше точек разбора воды, выше требования к чистоте, больше используемые объемы в день. На даче вода расходуется экономно, точек разбора обычно 2-3, требования к фильтрации менее жесткие.

Кроме того, что станции водоснабжения должны быть разными для дома и дачи, важно учитывать, что на выбор влияет еще тип источника воды. В одном случае нужны погружные агрегаты, в другом непогружные. На одном участке глубина забора воды всего 4-5 метров, а на другом может оказаться больше 10

На одном участке глубина забора воды всего 4-5 метров, а на другом может оказаться больше 10.

Параметры выбора:

Мощность насоса. Этот параметр определяет производительность станции и её возможности. Чем мощнее насос, тем выше он сможет поднять воду

Это важно учитывать, когда глубина скважины больше нескольких метров или высота дома превышает один этаж. Чтобы определить суммарную мощность, нужно сложить потребление воды всеми сантехническими средствами. При их одновременном включении напор должен оставаться на прежнем уровне, то есть падение давления не ощущается

При их одновременном включении напор должен оставаться на прежнем уровне, то есть падение давления не ощущается.

• Глубина забора воды. Этот показатель определяется тем, как глубоко находится источник воды. Если расстояние небольшое – 100-150 см, подойдет любая станция.Если глубина достигает 6-8 метров, подходят многоступенчатые станции и станции с внешним эжектором.
• Объём гидроаккумулятора. Его вместительность важна для создания водных запасов на случай перебоев с электричеством и других неполадок. Важный момент: на «пожарный» случай останется не весь объем аккумулятора, а только половина. Это связано с тем, что часть объема бака заполнена воздухом.

• Давление воздуха. При любом объеме бака оно должно составлять 1,8-2 атмосферы. Проверяется этот параметр при помощи манометра. Если показатель ниже нормы, воздух нужно докачать. Низкое давление воздуха приводит к тому, что напор струи в кране будет слабым и нестабильным.
• Из чего изготовлен корпус станции. При производстве используется чугун, нержавеющая сталь и ПВХ-материалы. Гигиенические особенности и прочность «нержавейки» лучше, чем у других материалов.

Фильтр нужно приобретать с хорошей системой очистки. При этом его конструкция должна быть удобна для регулярного очищения от загрязнений. Помимо технических характеристик станции, важную роль играет производительность источника водоснабжения. Нужно учитывать, на каком уровне находится зеркало воды, каков «дебетовый» объём скважины или колодца.

Производительность скважины должна быть больше производительности станции. Примерный объём – 1,5-1,7 кубических метров в час при производительности станции 3-5 кубических метров в час. Не последним по значению является ценовой параметр. Экономить на системе водоснабжения не нужно. Насосная станция из качественных материалов от проверенных производителей быстро окупится. Дешевая же станция, приобретенная из желания сэкономить, быстрее выйдет из строя.

1.Сборка поддона

Общая схема сборки поддона

Итак первым делом, вам необходимо прикрутить слив, к душевому поддону.

Для этого используйте силиконовый герметик.Нанесите герметик в канавку корпуса слива, затем установите прокладку и нанесите герметик в ее канавку

Второе, соберите каркас и прикрутите на него пластиковые ножки

Третье, переверните поддон вверх дном и расположите каркас. Выровняйте каркас так, чтобы ножки никуда не выступали за пределы закладных поддона.

С помощью саморезов прикрутите каркас к поддону, самое главное не перепутайте длину саморезов, чтобы не проткнуть поддон.

Четвертое, подпилите крайнюю ножку, если она будет выступать за пределы поддона

Пятое, прикрутите крепежи переднего экрана

На этом поддон можно считать собранным. Так собираются все поддоны Тритон, как низкий, так средний и высокий.

Модельный ряд “Евробион Юбас”

Компания выпускает несколько конфигураций септиков «Евробион». Они различаются объемом и наличием некоторых дополнительных функций.

Модельная линейка представлена следующими устройствами:

• Eurobion-5R АРТ
• Eurobion -5R АРТ Midi
• Eurobion -8R АРТ
• Eurobion -8R АРТ Midi
• Eurobion -8R АРТ long

Число в аббревиатуре означает количество человек, на которое рассчитана установка. Модели Midi и Long разработаны для местностей с высоким уровнем грунтовых вод. Это далеко не полный модельный ряд.

Характеристики Eurobion-5R АРТ

Установки этого типа имеют производительность до 900 куб. литров в сутки. Рассчитаны на круглогодичное использование в частном домовладении, где проживает от 1 до 6 человек.

Имеют объем от 2,38 до 2,80 кубических литров. Отверстие для сточной трубы, выходящей из дома, установлено на уровне 60 -80 см. Максимальный залповый сброс не превышает 390 кубических литров.

Характеристики Eurobion-8R АРТ

Эти модели имеют производительность до 700 куб. литров в сутки. Рассчитаны на круглогодичное использование в частном домовладении, где проживает от 6 до 9 человек.

Имеют объем от 4,35 до 6,12 кубических литров. Отверстие для сточной трубы, выходящей из дома, установлено на уровне 60 -120 см. Максимальный сброс стоков ограничен объемом 700 кубических литров.

Основные эксплуатационные характеристики фильтров, которые важно знать

Борьба с электромагнитными помехами из сети выполняется разными способами. Популярными являются экранизация и использование электронных компонентов.

Какой корпус эффективнее борется с помехами

Отличительной чертой качественных изделий является закрытый металлический экран, исключающий прохождение и наводку посторонних электромагнитных сигналов. Его подключают на контур заземления.

В советское время на нем указывали схему внутренних соединений и технические характеристики изделия.

Такой корпус может изготавливаться общим для всего устройства, как делается у микроволновки или системного блока компьютера.

Многочисленные современные модули, выпускаемые для фильтрации помех из бытовой сети, имеют обычный пластиковый кожух.

Они лишены возможности защиты от внешних наводок и посторонних излучений.

К тому же часто маркетологи называют обычные удлинители сетевым фильтром, что не совсем правильно. При этом используется их внешнее сходство.

Этап 3. Сборка передней части, боковых и задних стенок

Первый вариант сборки передней части(это зависит от производителя и модели)

Для сборки передней части кабины возьмите вертикальные профиля и горизонтальные направляющие профиля, соедините их шурупами (саморезами) через пластиковые вставки, таким образом, чтобы получилась прямоугольная рамка.

Оденьте на передние неподвижные стекла П- образные силиконовые уплотнители (мягкие) и вставьте стекла вместе с уплотнителями в пазы вертикального профиля.

Закрепите передние неподвижные стекла, используя Г-образные крепления и шурупы (саморезы).

Установите на верхние и нижние направляющие профиля ограничители для роликов, используя шурупы (саморезы).

Закрепите верхнюю и нижнюю раму с вертикальными профилями при помощи крепежа. Установите стационарные/неподвижные стёкла в пазы вертикальных профилей. Закрепите их к дугам при помощи крепежа, силиконовой прокладки

Установите уплотнитель на торцевые стороны раздвижных стекол, установите регулировочные ролики в верхней части стекол и ролик пружинный в нижней части стекла с помощью болтов закрепите их.Установите дверцы на ширму. Для плавного раздвижения отрегулируйте раздвижные дверцы при помощи верхних регулировочных роликов. Установите ручки на раздвижные двери.

Смонтируйте на тыльные стенки: держатель душевой лейки, полочку. Произведите герметизацию крепления болтов, винтов, гаек со стеклянными стенками, при необходимости

Видео инструкция по сборке душевого бокса своими руками на примере душевой кабины Erlit

https://youtube.com/watch?v=3ffuW5puc_c

Установите задние стенки, центральную панель на поддон и закрепите между собой крепежом. Установите стеклянную ширму на поддон и закрепите её к профилям задних стенок. Совместите отверстия задних стенок с поддоном и закрепите. Совместите отверстия задних стенок с крышей и закрепите.

Второй вариант сборки передней части(зависит от модели и производителя)

3.1. Для сборки передней части кабины возьмите вертикальные профиля и горизонтальные направляющие профиля соедините их таким образом, чтобы получилась прямоугольная рамка. Скрепите профиля с помощью Г-образного крепежа горизонтальных и вертикальных профилей и имбусового винта. Крепеж затягивается с помощью имбусового ключа шестигранника (в комплект поставки не входит).

3.2. С одной стороны оденьте на передние неподвижные стекла передние вертикальные профиля, так чтобы плавники находились внутри кабины. С другой стороны, наденьте П-образные силиконовые уплотнители.

3.3. Вставьте стекла вместе с уплотнителями в пазы вертикального профиля.

3.4. Установите на верхние и нижние направляющие профиля ограничители для роликов, используя шурупы (саморезы).

3.5. Установите получившуюся конструкцию на поддон.

ВНИМАНИЕ ! НА ДАННОМ ЭТАПЕ РЕКОМЕНДУЕМ ВОСПОЛЬЗОВАТЬСЯ УСЛУГАМИ АССИСТЕНТА!

3.6. Поставьте боковую стенку на поддон и заведите ее в замок на вертикальных боковых профилях, поворотным движением изнутри кабины. Установите вторую боковую стенку аналогично первой

ВНИМАНИЕ! ЗАТЯГИВАЙТЕ ВИНТЫ НА ЗАДНИХ СТЕНКАХ ОСТОРОЖНО, ПРИ ИХ ПЕРЕТЯЖКЕ МОЖЕТ ЛОПНУТЬ СТЕКЛО!

3.7. Закрепите на задней стенки зеркало, используя винты с полукруглой головкой, шайбы и гайки .

3.8. Установите хромированные уголки подачи воды с помощью пластиковых гаек.

3.9. Закрепите держатель ручного душа, используя крепежные винты, шайбы и гайки.

3.10. Закрепите на задней стенке полочку.

3.11. Закрепите на задней стенке площадку крепления дозаторов для жидкого мыла, используя винты, гайки и шайбы.

3.12. Установите крепления массажера ступней.

3.13. Поставьте заднюю стенку на поддон и заведите ее в замок на вертикальных задних боковых профилях, поворотным движением во внутрь кабины.

Установите вторую заднюю стенку аналогично первой

Можно ли подключить сетевой фильтр к удлинителю и наоборот? – PortablePowerGuides

Сетевые фильтры предназначены для защиты вас и вашего оборудования от скачков напряжения, которые могут возникнуть в результате ударов молнии, неисправной проводки и т.п. Но что произойдет, если вы подключите сетевой фильтр к удлинителю?

Можно ли подключить сетевой фильтр к удлинителю?

Да, можно. Физически два устройства совместимы друг с другом. У среднего сетевого фильтра есть вилка, штыри которой могут входить в розетки среднего удлинителя. Физически вы не столкнетесь с какими-либо барьерами, мешающими подключить сетевой фильтр к удлинителю.

Можете ли вы доверять ему, чтобы он продолжал защищать ваше оборудование, или эта конфигурация нарушит его механизмы защиты от перенапряжения? Это вопрос, который не дает покоя домовладельцам, вынужденным подключать устройства защиты от перенапряжения и удлинители.

Они не могут не задаться вопросом, безопасна ли тактика. Большинство их беспокойств вызвано электриками и техниками, которые продолжают настаивать на том, что гирляндное подключение представляет собой опасность возгорания, которая с такой же вероятностью может уничтожить вас и ваше имущество.

Но так ли это? Можно ли разжечь пожар, подключив сетевой фильтр к удлинителю? Как насчет обратного? Так ли опасно подключать удлинитель к сетевому фильтру?

В широком смысле да. Любой, кто подключает удлинитель к сетевому фильтру или сетевой фильтр к удлинителю, рискует вызвать пожар. Хуже того, они могли убить себя и других членов своей семьи электрическим током.

Однако, как вы скоро поймете, если продолжите чтение, эти риски и угрозы возникают только тогда, когда потребитель не принимает необходимых мер предосторожности.

Безопасно ли подключать сетевой фильтр к удлинителю?

Все формы последовательного подключения не только опасны, но и незаконны. Инспектор пожарной охраны может привлечь вас к ответственности за подключение устройств защиты от перенапряжений к удлинителям. Однако , Если вы можете закрепить устройства защиты от перенапряжения и удлинители нужного калибра и мощности, вы можете последовательно подключить устройства, не вызывая перегрузок и пожаров.

Прежде чем праздновать, потому что вы не живете в этом городе, Национальный электротехнический кодекс говорит то же самое. При этом большинство людей скажут вам, что эта практика опасна только в том случае, если удлинитель слишком слаб и неэффективен, чтобы выдерживать нагрузку от устройств, подключенных к сетевому фильтру.

Люди жалуются на опасность последовательного подключения, потому что они продолжают покупать дрянные удлинители и устройства защиты от перенапряжения, которые могли бы привести к пожару, даже если бы они не были подключены последовательно.

Любой удлинитель, будь то сетевой фильтр или удлинитель, может привести к пожару или поражению электрическим током, если вы перегрузите его. Дешевые сетевые фильтры и удлинители с тонкими проводами и малой силой тока более уязвимы к перегрузкам.

По этой причине руководство How-To-Geek не отговаривает людей подключать устройства защиты от перенапряжения к удлинителям. Они специально используют пример устройства защиты от перенапряжения 14-го калибра, который был подключен к удлинителю 14-го калибра.

Зачем подключать сетевой фильтр к удлинителю?

Люди соединяют эти устройства в гирляндную цепь, потому что иногда длина шнура сетевого фильтра не достаточна для того, чтобы дотянуться до гаджетов, которые они хотят использовать. Удлинитель решает эту проблему. Удлинители не похожи на обычные удлинители. У них кабель намного длиннее. Как следует из их названия, вы можете использовать их для увеличения радиуса действия сетевого фильтра.

Если вам необходимо использовать удлинитель, вам следует отдавать предпочтение устройствам защиты от перенапряжений. В то время как удлинители расширяют радиус действия розетки, устройства защиты от перенапряжения увеличивают количество розеток, а также обеспечивают защиту от перенапряжения в каждой из этих розеток.

Как подключить сетевой фильтр к удлинителю?

Единственный способ безопасно подключить сетевой фильтр к удлинителю — это принять следующие меры предосторожности:

1). Номинал удлинителя должен соответствовать номиналу устройства защиты от перенапряжения

Номинал удлинителя должен соответствовать номиналу устройства защиты от перенапряжения . Это связано с тем, что удлинитель должен нести нагрузку всех устройств, подключенных к сетевому фильтру.

Допустимая нагрузка удлинителя должна быть равна или превышать мощность сетевого фильтра.

2). Не используйте устройства с большой нагрузкой

Не используйте устройство защиты от перенапряжений для управления энергоемкими устройствами, такими как обогреватели.

Скорее всего, вы перегрузите сетевой фильтр и удлинитель. Стоит отметить, что последовательное подключение увеличивает расстояние, которое должен пройти ток, что, в свою очередь, увеличивает сопротивление.

Чем больше сопротивление, чем больше выделяется тепла, тем выше вероятность возникновения пожара. Вот почему безопаснее использовать более слабые гаджеты, не требующие большой мощности, такие как компьютеры и телефоны.

3). Держите его подальше от мест с интенсивным пешеходным движением

CNET хочет, чтобы вы держали устройства защиты от перенапряжения и удлинители в открытом месте. Не прячьте их под коврики. Они будут перегреваться. Вы также должны держать их подальше от мест с большим количеством пешеходов. В противном случае они изнашиваются. Изношенные шнуры с большей вероятностью могут стать причиной возгорания.

4). Используйте проверенные шнуры

Вы должны использовать только разветвители питания, проверенные такими организациями, как Underwriters Laboratories . Приличный калибр и мощность не имеют значения, если рассматриваемый удлинитель не имеет рейтинга безопасности. Наличие рейтинга безопасности говорит о том, что устройство было протестировано и соответствует всем соответствующим стандартам безопасности.

Многие устройства защиты от перенапряжений и удлинители, не соответствующие номинальным характеристикам, дешевы, несмотря на их большой калибр и мощность, потому что они плохо сконструированы, поэтому они могут вызвать пожар.

5). Никогда не используйте удлинители постоянно

Предполагается, что это временное решение. Вы никогда не должны постоянно подключать устройства защиты от перенапряжений и удлинители с гирляндной цепью. Вы можете использовать тактику в экстренных ситуациях в течение нескольких часов или дней.

Противопожарные нормы во многих местах позволяют вам полагаться на удлинители до 90 дней. Но вы не должны использовать гирляндную цепочку так долго. Чем больше времени вы тратите на использование удлинителей, чем больше они изнашиваются, тем выше вероятность того, что что-то пойдет не так.

Будет ли работать сетевой фильтр, подключенный к удлинителю?

Да, сетевой фильтр будет работать. Гирляндное подключение такого рода не может повлиять на механизмы защиты от перенапряжений. Гирляндное подключение становится проблемой только тогда, когда вы подключаете один сетевой фильтр к другому сетевому фильтру.

Нужно ли подключать удлинитель к сетевому фильтру?

Нет, вы должны подключить удлинитель к настенной розетке. Однако на самом деле эта тактика ничем не отличается от подключения сетевого фильтра к удлинителю. На самом деле, в некотором смысле, это лучше.

Подключение сетевого фильтра к удлинителю позволяет увеличить радиус действия сетевого фильтра. Тем не менее, реверс делает кое-что лучше. Подключение удлинителя к устройству защиты от перенапряжения позволяет приборам, подключенным к удлинителю, использовать механизмы защиты от перенапряжений устройства защиты от перенапряжений.

Подключение удлинителя к сетевому фильтру – как?

По большей части вам не нужно беспокоиться о физических барьерах, мешающих подключить удлинитель к сетевому фильтру. Если вилка удлинителя соответствует конфигурации розеток сетевого фильтра, вы можете соединить их, просто вставив вилку удлинителя в розетки сетевого фильтра.

Конечно, вы должны обратить пристальное внимание на датчик и мощность . Если удлинитель имеет большое сечение и нагрузочную способность, которые могут использоваться для мощных приборов, энергоемкие приборы, подключенные к его розеткам, могут перегрузить устройство защиты от перенапряжений.

По этой причине я рекомендую вам сопоставить номинал удлинителя с номиналом сетевого фильтра. Таким образом, вы уверены, что сетевой фильтр выдержит нагрузку от удлинителя.

Палка с проволокой 14 калибра или больше. Чем больше толщина, тем больший ток могут нести удлинители и устройства защиты от перенапряжений, тем меньше вероятность возникновения перегрузки.

Но даже если у вас есть правильная мощность и калибр, вы все равно должны ограничивать подключаемые устройства устройствами, которые не потребляют много энергии.

Увеличение сопротивления, вызванное увеличением расстояния, которое ток должен пройти, чтобы добраться до устройств на удлинителе, означает, что гаджеты, потребляющие много электроэнергии, могут вызвать перегрев.

Опасно ли использовать удлинитель с сетевым фильтром?

Тактика опасна только в том случае, если устройства защиты от перенапряжения и удлинители имеют неправильный номинал и калибр. Вы также можете усугубить ситуацию, используя удлинители и сетевые фильтры с поврежденными и изношенными проводами.

Еще одна ошибка, которую допускают некоторые потребители, — накрывать эти устройства ковриками и коврами. Стремясь использовать их постоянно, другие устанавливают их за стенами, не понимая, что такие привычки способствуют перегреву.

Если ваши удлинители и устройства защиты от перенапряжения имеют соответствующий калибр и если они используются временно и расположены в хорошо проветриваемом месте, они не должны представлять никакой опасности.

Лучший удлинитель для устройства защиты от перенапряжений

Вы можете свести к минимуму риски, связанные с гирляндным подключением, приобретя для своего устройства защиты от перенапряжений самый лучший удлинитель или, что еще лучше, самый лучший сетевой фильтр. Я считаю, что лучшим решением будет приобрести удлинитель с защитой от перенапряжения.

Независимо от того, какой путь вы выберете, все согласны с тем, что гирляндное подключение является самым безопасным, когда у вас есть удлинители и устройства защиты от перенапряжения, такие как следующие, функциональности, эффективности и качеству которых можно доверять:

1). Kasa Smart Plug HS300 от TP-Link

Этот удлинитель поставляется с шестью розетками с независимым управлением и достаточным количеством портов USB для зарядки трех разных устройств. Он имеет сертификат ETL , который показывает, что ему можно доверять для защиты ваших чувствительных устройств от скачков напряжения.

У него есть интеллектуальное приложение, которое вы можете использовать для отслеживания количества энергии, потребляемой каждым устройством. Вы можете использовать это же приложение для управления устройствами, подключенными к портам и розеткам. Если этого недостаточно, у удлинителя есть функция голосового управления.

2). Удлинитель DoubleYI с 12 розетками, внесенный в список ETL

Эта башня имеет 12 розеток, гарантирующих защиту от перенапряжения в 1000 Дж , что более чем достаточно для защиты ваших электронных устройств от скачков напряжения. 5 предлагаемых USB-портов имеют функцию, которая идентифицирует подключенное устройство перед выполнением настроек, обеспечивающих максимальную скорость зарядки.

Вертикальная форма удлинителя удобна. Это экономит много места. Товар не только сертифицирован ETL и FCC , но и поставляется с 30-дневной политикой беспроблемного возврата и 2-летней гарантией.

3).

Tripp Lite 12 Outlet TLP1208TELTV

Этот товар поставляется со страховкой на сумму 150 000 долларов США и пожизненной гарантией . Он имеет 12 розеток и достаточно места для установки четырех трансформаторных вилок значительного размера. Шнур длиной 8 футов. Это дает сетевому фильтру досягаемость удлинителя. Вы можете рассчитывать на защиту 2880 Дж , диагностические светодиоды, автоматические выключатели на 12 А и сертификаты безопасности UL 1449.

4). Amazon Basics 8 Outlet 4500 Дж

Этот удлинитель удивительно дешев. Тем не менее, он по-прежнему эффективен. Он предлагает защиту 4500 Дж и восемь розеток, которые предназначены для защиты чувствительных устройств, которые вы подключаете, от пиков и скачков напряжения.

Ожидайте светодиодные фонари , которые покажут, активна ли защита от перенапряжения, огнестойкие MOV и прочный 6-футовый шнур. Удлинитель поставляется с выключателем включения/выключения.

Заключение

Можно ли подключить удлинитель к сетевому фильтру? Лучше ли подключать сетевой фильтр к удлинителю? Обе тактики возможны и одинаково безопасны. Лучше подключить удлинитель к сетевому фильтру, потому что практика позволяет устройствам на удлинителе использовать защитные механизмы сетевого фильтра.

В любом случае, ни одна практика не является более опасной по своей сути, чем другая. Th представляет собой своего рода гирляндное подключение, которое становится проблемой только тогда, когда вы используете устройства защиты от перенапряжения и удлинители с низкими калибрами и малой мощностью для работы с мощными гаджетами и приборами.

Такие вредные привычки могут привести к перегрузке и перегреву, что, в свою очередь, может привести к пожарам и поражению электрическим током. Если вы можете использовать провод калибра 14 или больше и если вы ограничиваете приборы, подключенные к более слабым устройствам, которые не потребляют много электроэнергии, вы можете последовательно подключать удлинители и устройства защиты от перенапряжений, не причиняя никакого вреда.

Безопасно ли подключать сетевой фильтр к удлинителю?

Поделиться этой статьей

Мы поняли — вы никогда не захотите рисковать своим самым дорогим устройством из-за скачка напряжения, будь то телефон, настольный компьютер или планшет. Однако эти устройства подключены к сетевому фильтру, и у вас нет на нем розеток. Безопасно ли подключать сетевой фильтр к удлинителю или это вызовет возгорание?

Сетевой фильтр можно подключить к удлинителю, если они выдерживают одинаковую нагрузку. Тем не менее, вы должны делать это только как временное решение, так как удлинители и устройства защиты от перенапряжений не рекомендуется соединять вместе в долгосрочной перспективе.

В этой статье мы обсудим среднюю нагрузку сетевого фильтра и то, что можно безопасно подключать к сетевому фильтру. Перед тем, как подключить сетевой фильтр к удлинителю или иным образом, убедитесь, что вы прочитали его до конца!

Содержание

Можно ли использовать удлинитель с сетевым фильтром?

Сетевые фильтры и удлинители очень похожи, но это не значит, что они служат одной и той же цели.

Сетевой фильтр защищает вашу электронику от скачков напряжения.

Это может произойти во время перебоев в подаче электроэнергии, бури и удара молнии, а иногда просто случайным образом.

Использование удлинителей, также называемых удлинителями питания, предназначено для подключения приборов или электрических устройств, где исходный шнур слишком короткий, чтобы дотянуться до ближайших электрических розеток.

Они также пригодятся, если у вас есть одна настенная розетка, но вам временно нужно дополнительное место для розетки.

Итак, можно ли подключить сетевой фильтр к удлинителю?

Как мы говорили во введении, вы можете, но ТОЛЬКО если удлинитель может выдержать такую ​​же силовую нагрузку, как и сетевой фильтр, или больше.

Чтобы это определить, нужно посмотреть на калибр удлинителя. Манометр — это один из способов измерения максимальной силы тока.

Если у вас есть сетевой фильтр 16-го калибра и удлинитель 16-го калибра, их можно использовать вместе.

Однако, если у вас есть сетевой фильтр 16-го калибра, но только удлинитель 14-го калибра, вы попадаете на опасную территорию. Удлинитель не может выдержать такой мощности (электрической нагрузки), как сетевой фильтр, так что, по-вашему, происходит?

Верно, такое неправильное использование может привести к пожару!

В конце концов, даже если и сетевой фильтр, и удлинитель имеют одинаковое сечение и, следовательно, могут выдерживать одинаковые нагрузки, вы не должны подключать одно к другому.

В этом PDF-файле Юго-восточного университета Индианы указано, что «удлинители и разветвители питания нельзя использовать вместе».

Причины? Например, вы ослабляете соединение на удлинителе. Удлинитель также изнашивается не по назначению, и кто знает, что может произойти в этот момент? Риск возгорания дома снова высок.

Что безопасно подключать к сетевому фильтру?

Вы сейчас немного нервничаете по поводу подключения чего-либо к вашему сетевому фильтру? Пожалуйста, не надо!

Если вы правильно используете сетевой фильтр, то использовать его дома совершенно безопасно.

Вот предполагаемое использование устройства защиты от перенапряжений.

Лампы

Украшение гостиной или спальни лампами действительно осветляет пространство (в буквальном смысле), но найти достаточное количество розеток, чтобы подключить все ваши лампы, может быть непросто.

Ваш сетевой фильтр может показаться заманчивым местом, учитывая, что у вас обычно есть по крайней мере одна свободная розетка на полосе.

Включите пару ламп. Эти светильники достаточно маломощны, поэтому они не вызовут перегрузки по мощности, которая может привести к выходу из строя устройства защиты от перенапряжения.

Ноутбуки или компьютеры

Судя по всему, эти технические устройства предназначены для защиты от перенапряжений, верно? Достаточно одного сильного шторма и того, что ваш ноутбук получит необратимое повреждение дорогостоящей электроники, чтобы вы поклялись больше не обходиться без технологии защиты от перенапряжения.

Несмотря на то, что вы не можете предотвратить ураган, который отключит электричество и, таким образом, выключит ваш компьютер, вы знаете, что с устройством защиты от перенапряжения ваш компьютер снова включится.

Мы знаем, что компьютеры и другие подключенные устройства могут показаться мощными устройствами, но на самом деле все наоборот.

Средняя мощность ноутбука составляет от 20 до 50 Вт, что на самом деле довольно умеренно. Настольным компьютерам требуется не менее 60 Вт, а иногда и до 250 Вт, что выше, но все же неплохо.

Зарядные устройства для смартфонов и планшетов

Честно говоря, вы, вероятно, сейчас подключили зарядное устройство для телефона к сетевому фильтру, не так ли? Это нормально, потому что для зарядки смартфонов требуется всего 3,68 Вт мощности. Когда они достигают полной зарядки, они потребляют меньше энергии, или около 2,24 Вт.

Такая нагрузка не приведет к тому, что ваш сетевой фильтр превысит лимит, или, по крайней мере, не должен.

Вот что никогда не следует подключать к сетевому фильтру

Какими бы удобными ни были устройства защиты от перенапряжения, есть еще много электронных устройств и предметов, которые не следует подключать к ним.

Это сводится к следующему: если это предмет высокой мощности, он не должен входить в розетку сетевого фильтра.

Вот полный список элементов, которые никогда не следует подключать к сетевому фильтру:

Другие сетевые фильтры: Мы установили, что иногда можно подключить сетевой фильтр к удлинителю, по крайней мере, ненадолго. . Однако гирляндное подключение питания между устройствами защиты от перенапряжения всегда сопряжено с огромным риском.

Инструменты для волос: Если вы приручаете свои локоны с помощью инструментов для укладки волос, подключайте их к прерывателю цепи замыкания на землю или настенной розетке GFCI, а не к обычному удлинителю или сетевому фильтру. От щипцов для завивки до утюжков, фенов и фенов — все эти инструменты нагреваются и могут перегрузить сетевой фильтр.

Кухонная техника: l Большая бытовая техника или маленькая – размер не имеет значения. Чрезмерное количество энергии, потребляемой предметами на вашей кухне, слишком велико для шнура питания. Вставьте следующие предметы в стандартную розетку: Мультиварка

• Rice cookers
• Toaster ovens
• Blenders
• Coffee makers
• Microwave oven
• Dishwashers
• Refrigerators
• Freezers

Sump pumps: If your sump pump is on, then conditions are likely wet. Вам нужна розетка GFCI при использовании электроники рядом с водой. Никогда не используйте сетевые фильтры во влажных помещениях.

Переносные кондиционеры или обогреватели: Это еще один пример небольших бытовых приборов, потребляющих много энергии, несмотря на их размер.

Несмотря на то, что нагрузка по мощности невелика, когда портативный кондиционер или обогреватель выключены, как только он начинает работать, он потребляет много энергии. Эти устройства могут отключить автоматический выключатель в худшем случае.

Сколько можно подключить к сетевому фильтру?

Стандартный сетевой фильтр имеет от шести до восьми розеток. Можете ли вы заполнить каждую из этих точек одновременно?

Нет, не следует, даже если все ваши устройства относительно маломощны и одобрены для использования с сетевым фильтром или удлинителем.

В лучшем случае вы хотите использовать две розетки одновременно. Да, даже если у вас есть восемь розеток на удлинителе.

Если вы попытаетесь подключить слишком много элементов одновременно, это может привести к перегрузке сетевого фильтра. Может случиться пожар, как мы уже говорили, или вы можете сжечь автоматический выключатель.

Можно ли подключить 2 устройства защиты от перенапряжения к одной розетке?

Мы знаем — у вас есть еще один вопрос, касающийся сетевых фильтров. Готов поспорить, у вас также есть ощущение, что вы уже знаете, каким будет ответ… Можете ли вы подключить два сетевых фильтра к одной розетке?

Как вы, наверное, догадались, это не очень хорошая идея.

Если сетевой фильтр подключен к настенной розетке с несколькими розетками, удлинители следует подключать только к одной из этих двух розеток. Это хороший способ предотвратить огромное потребление энергии, которое может иметь катастрофические последствия.

Это не означает, что в одной комнате не может быть двух сетевых фильтров.

Например, может быть, в вашей гостиной или семейной комнате есть дорогой настольный компьютер и несколько зарядных устройств для телефонов, и вы хотите, чтобы все было подключено к сетевому фильтру. У вас также может быть несколько ламп на этом удлинителе.

Если в гостиной или гостиной есть несколько розеток, вы можете подключить удлинитель к розетке в одной розетке, а второй удлинитель — в розетку в другой розетке.

Однако, если вы находитесь в комнате, в которой есть только одна розетка, то у вас может быть только один сетевой фильтр в этой комнате. Вам придется подключить другой сетевой фильтр в соседней комнате.

Заключение

Безопасность устройства защиты от перенапряжения имеет первостепенное значение как дома, так и на работе. Вы никогда не должны подключать один сетевой фильтр к другому, а также не должны подключать сетевой фильтр к удлинителю на очень долгое время. Удлинитель не предназначен для такого использования.

Не забывайте также всегда использовать один сетевой фильтр на каждую настенную розетку. Независимо от того, имеет ли ваш сетевой фильтр шесть или восемь розеток, вы не можете использовать более двух розеток одновременно.

Хотя нужно помнить о многом, соблюдая эти правила, вы можете обеспечить свою безопасность! Удлинитель

— Как удлинить кабель сетевого фильтра?

спросил 8 лет, 4 месяца назад

Изменено 8 лет, 4 месяца назад

Просмотрено 47 тысяч раз

Я хочу купить розетку с защитой от перенапряжения, но у этих продуктов обычно есть кабель длиной 1,5-2 метра, но мне этого мало. На розетке есть предупреждение:

«Подключите этот продукт напрямую к сетевой розетке и не используйте другие удлинители подряд».

В этом предупреждении меня смутила последняя фраза. Мне нужна длина 4-5 метров, поэтому я думаю о том, чтобы подключить обычные тройные розетки к настенной розетке, а затем использовать розетки с защитой от перенапряжения. Это уместное использование?

кабель удлинитель защита удлинитель

Только что начальник пожарной охраны посетил наше предприятие и провел пожарную инспекцию.

Нас оштрафовали за несколько вещей.

• Удлинители предназначены для временного использования. Если вам нужно питание в удаленной точке, наймите электрика и удлините существующую цепь или запустите новую цепь.
• Никогда не используйте удлинители типа Zip-Cord!! Они не обладают стойкостью к истиранию, как шнур типа СЖО. Укладка на острую кромку может привести к холодному течению изоляции, и они не выдержат перекручивания или падения на них острых предметов. Кроме того, изоляция может стареть и трескаться.
• Если вам необходимо увеличить количество розеток (разветвитель с несколькими розетками), он должен иметь внутренний автоматический выключатель.
• Если у вас должен быть постоянный удлинитель для подачи питания в удаленную зону, используйте удлинитель с внутренним автоматическим выключателем и кабелем типа SJO соответствующей длины (3 фута, 6 футов, 10 футов, 15 футов, 20 футов, 25 футов) .
• Никогда не связывайте разветвители цепи, они доступны со шнурами разной длины (повторюсь).
• Любая установка ИБП должна быть подключена либо непосредственно к стенной розетке, либо к удлинителю соответствующего номинала с внутренним автоматическим выключателем.

Примечание: Вы, вероятно, не найдете удлинители с длинным шнуром на месте, я бы попробовал онлайн для страны, которая вам нужна. Промышленные/коммерческие приложения или серверные приложения, как правило, имеют более длинные шнуры.

Шнур-молния Удлинитель с несколькими розетками — без автоматического выключателя, без внешней оболочки на кабеле ( стрелка для лучшего обзора). В США это называется Zip Cord, поскольку канавки в изоляции позволяют разъединять различные проводники для заделки. Изоляция порвется по канавке. Изоляция мягкая, легко проникает и истирается, а со временем может растрескаться и обнажить проводники. Он также легко перегибается, что может привести к разрыву внутреннего проводника, ведущему к плавкому пусковому устройству с высоким сопротивлением, и именно поэтому в соответствии с нормами США в отношении автоматических выключателей дугового замыкания должны использоваться в помещениях, где сейчас, вероятно, будут использоваться проводные лампы. Шнур лампы АКА.

Шнур SJO с оболочкой — Шнур типа SJO с отдельными проводниками, волокнистым наполнителем и защитной внешней оболочкой, который, к сожалению, также может называться шнуром на молнии, поскольку он может иметь внутреннюю нить, позволяющую разрезать внешнюю оболочку при вытягивании, чтобы открыть внутренние проводники.

2

Устройства имеют это предупреждение из соображений безопасности, а не из соображений перенапряжения. Подключение расширений к расширениям создает несколько более высокий риск возгорания/искры из-за большего количества подключений. Кроме того, очень легко перегрузить цепь (поскольку у вас теперь так много розеток). Будьте осторожны, чтобы номинальная мощность удлинителя соответствовала мощности удлинителя. На удлинителях будет указана максимальная сила тока, которую они могут выдержать. В моих студенческих общежитиях мы провалили бы ежемесячные проверки безопасности, если бы у нас были какие-либо случаи подключения удлинителей к другим удлинителям или удлинителям.

Для защиты от перенапряжения желательно иметь защиту (SPD) как можно ближе к защищаемому устройству. С этой точки зрения вы должны подключить УЗИП к удлинителю. Если у вас есть SPD в точке использования, вы можете установить УЗИП «для всего дома» в ваш главный автоматический выключатель или в подпанели.

В качестве альтернативы можно купить удлинитель с более длинным шнуром (я вижу 15- и 25-футовые модели, доступные в Интернете) или установить новую розетку ближе к тому месту, где она вам нужна.

2

Твой ответ

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Имеют ли удлинители устройства защиты от перенапряжения? (Пояснение)

Сетевые фильтры являются важным компонентом любого удлинителя.

Эти устройства предотвращают повреждение электронных устройств, которое может быть вызвано скачками напряжения и скачками напряжения.

Они также помогают защитить от электрических пожаров, которые могут начаться при скачках напряжения и скачках напряжения.

В этом блоге мы рассмотрим, есть ли у удлинителей устройства защиты от перенапряжения и как вы можете их использовать.

Вот если у удлинителей есть устройства защиты от перенапряжений:

У удлинителей в магазине нет встроенных устройств защиты от перенапряжения, но вы можете приобрести их в комплекте с вашими удлинителями. Например, вы можете найти удлинитель с тремя розетками, который включает защиту от перенапряжения по низкой цене, который может удовлетворить ваши потребности в электроэнергии.

Содержание

Все ли удлинители имеют устройства защиты от перенапряжения?

Удлинители обычно не поставляются с защитой от перенапряжения, потому что они предназначены для временного решения — вы используете их только тогда, когда вам нужно больше длины от сетевой розетки или удлинителя.

Таким образом, безопаснее использовать удлинитель без устройства защиты от перенапряжения, так как он будет использоваться только в течение короткого периода времени, прежде чем его снова отключат от сети.

Однако, если вы планируете использовать удлинитель в течение длительного периода времени (например, во время грозы), лучше всего использовать удлинитель со встроенной защитой от перенапряжения для дополнительной защиты от поражения электрическим током.

Эту информацию можно найти в описании товара на Amazon или других сайтах, где продаются удлинители.

Защита от перенапряжения обычно имеет мощность от 300 до 600 Дж, что более чем достаточно для защиты ваших устройств от скачков напряжения и ударов молнии.

Является ли каждый удлинитель устройством защиты от перенапряжения?

Нет, удлинитель не означает автоматически, что он имеет встроенный сетевой фильтр. Если вы хотите быть на 100% уверены, что ваши устройства защищены от скачков напряжения и ударов молнии, то вам следует искать тот, в котором конкретно указано, что он имеет защиту от перенапряжения.

Это гарантирует, что ваши устройства не будут повреждены при резких изменениях напряжения или тока, протекающего по проводам удлинителя.

Основное различие между удлинителями и сетевым фильтром заключается в том, что сетевой фильтр активно контролирует входящее напряжение и отводит любые скачки напряжения от ваших устройств. Простой удлинитель не делает этого.

Если вы обнаружите, что удлинитель не имеет встроенного сетевого фильтра, вы можете купить его отдельно и самостоятельно прикрепить к розетке шнура с помощью винтов или проволочных гаек.

Являются ли стандартные удлинители также устройствами защиты от перенапряжения?

Большинство продаваемых сегодня устройств защиты от перенапряжений предназначены для защиты электронных устройств от разрушительных скачков напряжения и скачков напряжения. Однако стандартный удлинитель не имеет встроенной защиты от перенапряжения. Он предназначен только для подачи электроэнергии на устройство, с которым вы его используете.

Максимальный ток 13 ампер, что достаточно для питания электроприбора. Но они не предназначены для защиты от скачков напряжения, возникающих во время грозы или других отключений электроэнергии.

Устройство защиты от перенапряжения — это электрическое устройство, предназначенное для защиты подключенных устройств от скачков или скачков напряжения. Сетевой фильтр может быть прикреплен к удлинителю или встроен непосредственно в настенную розетку.

Хотя удлинители не имеют встроенной защиты от перенапряжений, их можно рассматривать как устройства защиты от перенапряжений, если они подключены к правильно функционирующим устройствам защиты от перенапряжений.

Прочитайте наш блог здесь о том, нужно ли заземлять удлинители?

Как узнать, является ли мой удлинитель устройством защиты от перенапряжения?

Если вы хотите узнать, является ли ваш удлинитель устройством защиты от перенапряжений, изучите упаковку или инструкции, чтобы узнать о возможностях его заземления и/или экранирования. При совершении покупок в Интернете проверьте описание продукта на предмет этих условий.

Если вы найдете эти слова в результатах поиска, то ваш шнур, скорее всего, является сетевым фильтром:

• Заземлен
• Прерыватель цепи замыкания на землю (GFCI)
• Устройство защиты от перенапряжения (SPD)

Если вы ищете портативный удлинитель, который также обеспечивает защиту от перенапряжения, убедитесь, что на его упаковке и этикетке имеется знак сертификации UL. Система маркировки UL используется независимой сторонней испытательной лабораторией UL для проверки соответствия потребительским товарам и системам стандартам безопасности.

Маркировка UL состоит из двух элементов: букв «UL» и одной или нескольких цифр или букв (например, UL 60320).

Первый элемент идентифицирует категорию продукта; второй элемент указывает, как продукт был проверен на соответствие применимым требованиям безопасности.

В этом примере — «UL 60320» — это означает, что продукт был протестирован на соответствие требованиям безопасности, изложенным в стандарте Underwriters Laboratories Standard 60320 (для удлинителей).

Если у него его нет, вероятно, не стоит использовать его с такими приборами, как фены, микроволновые печи и другие устройства, потребляющие много энергии.

Вы также должны проверить его калибр (который относится к толщине или толщине провода), так как он определяет, насколько быстро заряжается ваше устройство и как далеко от сетевой розетки оно сможет дотянуться.

Когда мне нужен удлинитель для защиты от перенапряжения?

Когда дело доходит до электробезопасности, никогда нельзя быть слишком осторожным. В случае скачка напряжения сетевой фильтр поможет защитить ваше оборудование от повреждений.

Сетевой фильтр следует всегда использовать с любым электронным устройством, имеющим шнур и вилку и подключенным к настенной розетке. Сюда входят ноутбуки, настольные компьютеры, телевизоры, стереосистемы и даже микроволновые печи.

В современных домах есть много различных типов электронных устройств, которым требуется электричество и которые необходимо подключать друг к другу или к сетевой розетке. Проблема в том, что каждое электронное устройство имеет свой тип вилки и конфигурации шнура.

Вы не можете просто подключить одно устройство к другому, потому что все они имеют разные разъемы на конце.

Вот тут-то и пригодятся устройства защиты от перенапряжений; они позволяют безопасно соединять несколько устройств, не беспокоясь о том, что они могут быть повреждены из-за неожиданного скачка напряжения в электрической системе вашего дома.

Удлинители бывают двух основных типов — сверхмощные и легкие — и оба имеют ряд различных номиналов. Наиболее популярным является тип SJTW (или «SJT»), что означает «service jevel tungsten». Это оценивается как 15 или 20 ампер. Этот рейтинг показывает, какую мощность он может безопасно нести в нормальных условиях без перегрева или перегорания проводки внутри него.

Другие типы включают в себя:

• НИЗКОСКОРОСТНОЙ ШНУРОВЫЙ ШНУР: Это шнур с очень толстой изоляцией проводов, чтобы защитить их от скачков напряжения, вызванных ударами молнии или ударами по близлежащим линиям электропередач. молнией. Важно отметить, что этот тип шнура не защитит ваше оборудование от скачков напряжения, вызванных ударами молнии поблизости. Однако он обеспечивает некоторую защиту от скачков напряжения, вызванных неисправной проводкой в ​​вашем доме или на рабочем месте.
• НАРУЖНЫЙ УДЛИНИТЕЛЬ: у этих шнуров на обоих концах есть штыревые вилки, которые подходят к гнездовым розеткам на ваших наружных электроприборах. Розетка вставляется в заземленную розетку с атмосферостойкой крышкой. Эти шнуры рассчитаны на ток до 50 ампер и имеют длину 100, 200, 300, 400 и 500 футов.
• ПРОЧНЫЙ УДЛИНИТЕЛЬ: Этот тип шнура изготовлен с прочным резиновым покрытием на внешней изоляции для защиты от повреждений, вызванных влагой и истирания, вызванных небрежным обращением или воздействием солнечного света или экстремальных температур. Он также имеет усиленные вилки, способные выдерживать чрезмерные нагрузки без разрыва винтовых клемм внутри корпуса вилки.

Сколько стоят удлинители с защитой от перенапряжения?

Стоимость защиты от перенапряжения для удлинителей может сильно различаться. Самые простые модели стоят около 20 долларов, а более продвинутые варианты можно приобрести за 80 долларов и выше.

Диапазон цен во многом зависит от длины шнура и его типа (т. е. внутренний или наружный).

Какие преимущества дает использование сетевого фильтра для удлинителя?

Существует множество преимуществ, которые, как мы упоминали ранее, связаны с использованием сетевого фильтра для удлинителя. Основные выводы:

• Вы можете защитить оборудование, подключенное к вашей розетке , гарантируя, что оно не будет повреждено, если поблизости ударит молния или произойдут другие скачки напряжения.
• Вы сможете использовать несколько устройств одновременно, не беспокоясь о том, что они перегорят из-за перегрузки розетки или блока автоматического выключателя.

Заключение

Сегодня на рынке доступны различные типы удлинителей, каждый из которых обладает уникальными характеристиками для конкретных целей.

Вы всегда должны выбирать правильный тип удлинителя для своего проекта или работы, потому что он обеспечит вам наилучшие возможные результаты и предотвратит любые потенциальные проблемы в будущем.

Ознакомьтесь с нашим блогом о том, можно ли оставлять удлинители снаружи?

Источники

• Защита умного дома: устройства защиты от перенапряжений и удлинители
• Портативные направляющие питания: устройства защиты от перенапряжений и удлинители

Эта статья была полезной?

Большой!

Нажмите, чтобы поделиться…

Вы нашли неверную информацию или чего-то не хватило?

Мы будем рады узнать ваше мнение! (PS: читаем ВСЕ отзывы)

Имя (не обязательно)

Электронная почта (не обязательно)

Сообщение

Как узнать, является ли ваш удлинитель устройством защиты от перенапряжения — Travis Voice & Data

16 июня

Автор Макайла Бакстер

Важность устройств защиты от перенапряжения

В нашем последнем блоге мы обсудили наиболее распространенные причины ущерба предприятиям, связанные с погодой, и дали несколько советов о том, как защитить свое оборудование от сильных, непредсказуемых штормов и погодных явлений.

Возможно, вы помните одно из наших основных предложений по безопасности: устройства защиты от перенапряжений, которые помогают предотвратить повреждение оборудования из-за колебаний напряжения из-за ударов молнии поблизости. В этом разделе блога мы предостерегали от покупки удлинителей, не обеспечивающих защиту от перенапряжения, говоря:

«Важно помнить, что не все удлинители являются сетевыми фильтрами. Это заблуждение приводит к повреждению оборудования и потере денег. Оба имеют схожие функции и эстетический внешний вид, такие как несколько розеток и выключатель, поэтому легко взять удлинитель и предположить, что он обеспечивает защиту от перенапряжения. Убедитесь, что вы прочитали мелкий шрифт на упаковке, чтобы убедиться, что продукт, который вы покупаете, действительно является сетевым фильтром».

На этот раз мы подумали, что было бы неплохо остановиться на этой теме и дать вам дополнительную информацию о устройствах защиты от перенапряжения и о том, как определить, обеспечивает ли ваш удлинитель защиту от колебаний напряжения.

УЗИП против. Разветвители питания

Технические различия между сетевыми фильтрами и разветвителями довольно просты: удлинитель — это удлинитель с несколькими розетками, а сетевой фильтр — это удлинитель с несколькими розетками, который и поглощает скачки напряжения и предотвращает их повреждение. любое оборудование, которое к ним подключено.

Различить их немного сложнее.

Это сетевой фильтр или удлинитель? (И почему это имеет значение?)

Основная причина, по которой многие путают удлинители с сетевыми фильтрами, заключается в их физическом сходстве, и вы не можете их винить! Они, действительно, очень похожи. К счастью, есть пара контрольных признаков, на которые стоит обратить внимание.

• Хороший способ узнать это, перевернув полоску через (не делайте этого, если она подключена к сети!) Как правило, на задней панели устройств защиты от перенапряжений есть информация о номинале Джоуля или других возможностях защиты. Если ничего из этой информации нет, скорее всего, это просто удлинитель.

• Еще одна важная вещь, на которую следует обратить внимание при покупке сетевого фильтра, — это индикатор . Эти индикаторы загораются при подключении к сети, указывая на то, что функция защиты от перенапряжения работает. Если на вашем удлинителе есть индикатор на выключателе, это, скорее всего, сетевой фильтр.

Если на вашем шнуре есть индикатор, но он не светится, то это, скорее всего, означает, что ваше устройство является сетевым фильтром, но его необходимо заменить. Свет перестает светиться, когда он изнашивается и теряет способность защищать от скачков напряжения.

Сетевые фильтры — фантастический инструмент для предотвращения повреждений, но они не вечны. Старые и поврежденные устройства защиты от перенапряжений сами по себе являются пожароопасными, поэтому обязательно замените их, как только они начнут проявлять признаки старения.

Ущерб, связанный с погодой, ежегодно наносит ущерб тысячам малых предприятий по всей стране. Поскольку у большинства малых предприятий есть только одно местоположение, такой ущерб оказывается фатальным для пострадавших компаний.

Свяжитесь с офисом Travis V&D

Следите за нами в социальных сетях!

Больше новостей

26 июля 2022 г.

Сохранение продуктивности в отпуске с помощью MaX UC и размещенных телефонов

26 июля 2022 г.

26 июля 2022 г.

16 июня 2022 г.

Как определить, является ли ваш удлинитель устройством защиты от перенапряжения

16 июня 2022 г.

16 июня 2022 г.

29 апреля 2022 г.

Защита вашего оборудования в ненастную погоду

29 апреля 2022 г.

29 апреля 2022 г.

27 апреля 2022 г.

Как MaX UC меняет правила игры

27 апреля 2022 г.

27 апреля 2022 г.

25 апреля 2022 г.

Более безопасное рабочее место: обнаружение и предотвращение краж в офисе

25 апреля 2022 г.

25 апреля 2022 г.

Посмотреть наши продукты

Телефоны для бизнеса

Видеонаблюдение

Контроль доступа

Сетевые кабели для передачи данных

Макайла Бакстер

Разветвители питания — Безопасность — Военно-морская аспирантура

В некоторых старых зданиях недостаточно доступных электрических розеток. Удлинители или удлинители с защитой от перенапряжения часто соединяются между собой или «гирляндной цепью», чтобы легко обеспечить больше розеток и / или достичь больших расстояний. Другим распространенным решением, которое часто используется, является создание «смешанной гирляндной цепи» путем последовательного соединения нескольких удлинителей и устройств защиты от перенапряжения или разветвителей. Однако соединение этих устройств является нарушением правил Управления по охране труда и здоровья (OSHA) и Национального электротехнического кодекса, поскольку это может привести к их перегрузке, что может привести к их выходу из строя и возможному пожару.



Гирляндное подключение

Гирляндное подключение и смешанное последовательное подключение представляют собой одни из наиболее распространенных нарушений, выявляемых во время инспекций по охране труда на море (NAVOSH).



Проблемы

Правила OSHA требуют, чтобы проводники и электрооборудование использовались в соответствии с условиями, при которых они одобрены признанной испытательной организацией (29 CFR 1910. 303(a)). Большинство удлинителей или устройств защиты от перенапряжения одобрены для обеспечения питания максимум четырех или шести отдельных элементов; однако, когда несколько удлинителей соединены между собой, тот, который напрямую подключен к розетке здания, часто подает питание на гораздо большее количество розеток, чем утвержденный. Эта перегрузка по электрическому току может привести к пожару или вызвать срабатывание автоматического выключателя, обесточив компьютеры и другое оборудование в зоне, подключенной к устройству защиты от перенапряжения 9.0003

Удлинители иногда используются для питания удлинителей в местах, удаленных от розеток. Поскольку электрическое сопротивление увеличивается с увеличением длины шнура питания, соединительные шнуры увеличивают общее сопротивление и приводят к выделению тепла. Это создает дополнительный риск отказа оборудования и возгорания, особенно при контакте бумаги и других горючих материалов с проводами. Кроме того, правила OSHA разрешают использовать удлинители только в качестве временной проводки до 90 дней. Любые шнуры, находящиеся на месте более 90 дней, считаются постоянной проводкой. К сожалению, когда-то удлинители, как правило, становятся постоянной проводкой и представляют опасность пожара.



Решения

Существует несколько безопасных решений. Во многих случаях удлинитель, питаемый от удлинителя или другого удлинителя, можно просто заменить удлинителем с кабелем достаточной длины, чтобы дотянуться до розетки. В качестве альтернативы столы и сопутствующее оборудование можно переместить ближе к существующим розеткам. В других случаях проблему решает использование удлинителя, который лучше подходит для более громоздких трансформаторных вилок.

При выборе подходящего устройства защиты от перенапряжений необходимо учитывать несколько факторов. Поскольку модели различаются по величине тока, который они рассчитаны на безопасную передачу, важно учитывать требования к силе тока питаемых устройств. Модели различаются по длине шнура питания, обычно от трех до 15 футов. Выберите один с длиной, наиболее подходящей для доступа к предполагаемой розетке в комнате. Избегайте лишнего шнура, который может мешать и создавать опасность. Убедитесь, что сетевой фильтр установлен на своем основании. У некоторых есть поворотные вилки, которые облегчают подключение к розетке и помогают защитить вилку и шнур от повреждений. Проверьте каждый сетевой фильтр, чтобы убедиться, что он находится в хорошем состоянии для использования

В качестве постоянной проводки допустимы только разветвители питания, оснащенные внутренними предохранителями. Те, у которых нет этих предохранителей, эквивалентны удлинителям и поэтому не могут использоваться в качестве постоянной проводки. При установке удлинителя необходимо следить за тем, чтобы он не подвешивался в воздухе за шнур питания или шнуры, подключенные к нему, что может привести к чрезмерной нагрузке на электрические соединения.

Когда не хватает розеток для удовлетворения потребностей жильцов, одним из решений является установка дополнительных настенных или напольных розеток. Их размещение должно исключать необходимость прокладки каких-либо проводов через проходы, где они могут создать опасность споткнуться. Также можно рассмотреть преимущества установки модульной мебели, обеспечивающей несколько розеток на каждом рабочем месте. Взаимосвязанные модульные мебельные блоки питаются от электросети здания через один большой шнур питания или «штырь», обеспечивающий достаточную мощность для всех обслуживаемых рабочих мест.



Основные факты

• Все проводники и оборудование должны быть одобрены Национальной испытательной лабораторией OSHA (NRTL) (29 CFR §1910.303(a).
). Электрические стандарты
• OSHA требуют, чтобы перечисленное или маркированное оборудование использовалось или устанавливалось в соответствии с инструкциями, включенными в список или маркировку производителя (29 CFR §1910.303(b)(2)).
• Электрические стандарты OSHA требуют, чтобы выходные устройства имели номинальный ток в амперах не менее обслуживаемой нагрузки (29).
