Как крепить камеру заднего вида на автомобиль. Установка камеры заднего вида на автомобиль: пошаговая инструкция

Как правильно установить камеру заднего вида на машину. Какие бывают типы крепления камер заднего вида. Где лучше разместить камеру на автомобиле. Как подключить камеру заднего вида.

Преимущества установки камеры заднего вида

Камера заднего вида значительно повышает безопасность и комфорт при вождении автомобиля. Основные преимущества ее использования:

• Улучшенный обзор пространства позади машины при движении задним ходом
• Помощь при парковке в ограниченном пространстве
• Возможность видеть «слепые зоны», не просматриваемые в зеркала
• Снижение риска наезда на препятствия или пешеходов при движении назад
• Облегчение процесса прицепления прицепа

Установка камеры заднего вида — это простой и недорогой способ сделать управление автомобилем более безопасным и удобным. Рассмотрим основные варианты крепления и этапы монтажа такой камеры.

Типы креплений для камер заднего вида

Существует несколько основных способов крепления камеры заднего вида на автомобиль:

1. Крепление в штатное место

Многие современные автомобили имеют специально предусмотренное производителем место для установки камеры заднего вида. Это оптимальный вариант, обеспечивающий аккуратный внешний вид и хороший обзор. Такие камеры часто интегрируются в ручку багажника или рамку подсветки номера.

2. Крепление на рамку номерного знака

Универсальный и простой способ установки — крепление камеры на рамку государственного регистрационного знака. Преимущества:

• Не требует сверления отверстий в кузове
• Подходит для большинства автомобилей
• Обеспечивает хороший угол обзора

3. Поверхностный монтаж

При таком способе камера устанавливается в отдельном корпусе на поверхность кузова. Этот вариант подходит для крупных автомобилей — внедорожников, минивэнов. Камеру обычно крепят в верхней части двери багажника.

4. Скрытый монтаж

Камера устанавливается в небольшое отверстие в кузове автомобиля. Такой способ обеспечивает аккуратный внешний вид, но требует сверления. Подходит для легковых автомобилей.

Где лучше всего разместить камеру заднего вида?

Оптимальное место для установки камеры заднего вида зависит от типа и габаритов автомобиля:

• На седанах и хэтчбеках — над номерным знаком или в ручке багажника
• На внедорожниках и минивэнах — в верхней части двери багажника
• На пикапах — в заднем бампере или над номерным знаком

Важно выбрать такое положение камеры, которое обеспечит максимально широкий угол обзора пространства за автомобилем.

Пошаговая инструкция по установке камеры заднего вида

Рассмотрим основные этапы самостоятельной установки камеры заднего вида на примере крепления на рамку номерного знака:

1. Снимите номерной знак и его рамку
2. Закрепите камеру на рамке номерного знака
3. Проложите кабель от камеры в салон автомобиля через технологические отверстия
4. Подключите питание камеры к фонарям заднего хода
5. Проведите видеокабель к месту установки монитора
6. Подключите камеру к монитору или мультимедийной системе
7. Закрепите все провода и верните на место элементы обшивки
8. Проверьте работу системы

Как подключить камеру заднего вида?

Для корректной работы камеры заднего вида необходимо правильно подключить ее электропитание и передачу видеосигнала:

Подключение питания

Питание камеры обычно подключают параллельно с фонарями заднего хода. Для этого нужно найти провод, подающий питание на фонарь заднего хода при включении задней передачи. К нему подключается красный провод питания камеры.

Подключение видеосигнала

Видеокабель от камеры необходимо провести к монитору или мультимедийной системе в салоне автомобиля. Его прокладывают под обшивкой салона, используя штатные технологические отверстия.

Выбор камеры заднего вида

При выборе камеры заднего вида стоит обратить внимание на следующие характеристики:

• Угол обзора (оптимально 120-170 градусов)
• Разрешение матрицы (желательно от 420 ТВЛ)
• Наличие инфракрасной подсветки для ночной съемки
• Степень влагозащиты (минимум IP67)
• Рабочий температурный диапазон

Важно выбрать камеру, подходящую по способу крепления к вашему автомобилю.

Возможные проблемы при установке камеры заднего вида

При самостоятельной установке камеры заднего вида могут возникнуть следующие сложности:

• Сложность прокладки проводов через кузов автомобиля
• Некорректное подключение питания камеры
• Помехи на изображении из-за неправильного экранирования проводов
• Запотевание камеры при недостаточной герметизации

В случае возникновения проблем рекомендуется обратиться к специалистам для профессиональной установки.

Установка камеры заднего вида своими руками

  В одной из наших статей, («Как установить парктроник своими руками») мы уже рассказывали о устройствах контроля за задком автомобиля во время парковки.  Но этот вариант может показаться кому-то не наглядным и как следствие не эффективным. Действительно, если между датчиками расположен тонкий столбик, то его определение с помощью парктроника становиться проблематичным. Гораздо наглядней наблюдать за полной картиной происходящего, через камеру заднего вида, когда вы паркуетесь задним ходом.
 О том, как установить и подключить камеру заднего хода, чтобы обладать такой объективной визуальнй информацией, мы и поговорим в данной статье.

Какую камеру заднего хода выбрать ?

Ответ на этот вопрос будет для каждого индивидуальный. Все будет зависеть от того, что у вас есть и что вы хотите. Так самые простые камеры заднего хода стоят порядка 50 долларов. Конечно, и они будут подспорьем при парковке вашего автомобиля, но мы хотели бы рассказать о том, что вам предложат за большие деньги.
 Во-первых, хотелось сказать о разрешении камеры. Так почти все, даже самые дешевые варианты камер, гарантируют должное разрешение, которое вполне комфортно для просмотра.
 Во-вторых, что более важно, камера должна обладать хорошей чувствительностью. Фактические  это возможность камеры заднего хода работать в условиях плохой освещенности. Так, выпускаются камеры работающие только в режиме сепия (ч/б), что позволяет сделать камеру более чувствительной, как раз для работы в ночное время.
 В-третьих, угол обзора камеры. Так он начинается от 120 градусов и доходит до 180 градусов. Конечно, при большем угле обзора, вы в состоянии контролировать большую площадь при парковке, чем будете гарантировать себе более безопасное движение задним ходом. Но, при излишне большом обзоре проявлеяется «панорамный эффект», которые не соответствует обыденному восприятию, что может показаться многим не удобным.
 В-четвертых, способ крепления камеры. Так камеры могут быть выполнены обособленно или встроены, например, в рамку под государственный регистрационный знак.
 В-пятых, если у вас уже имеется мультимедийная магнитола (с ж/к экраном), то вам скорее всего не надо будет брать монитор для отображения картинки с камеры. Если же у вас нет такой магнитолы, и вы не планируете ее ставить, то камеру заднего вида придется взять со своим собственным ж/к монитором.

Установка камеры заднего вида своими руками

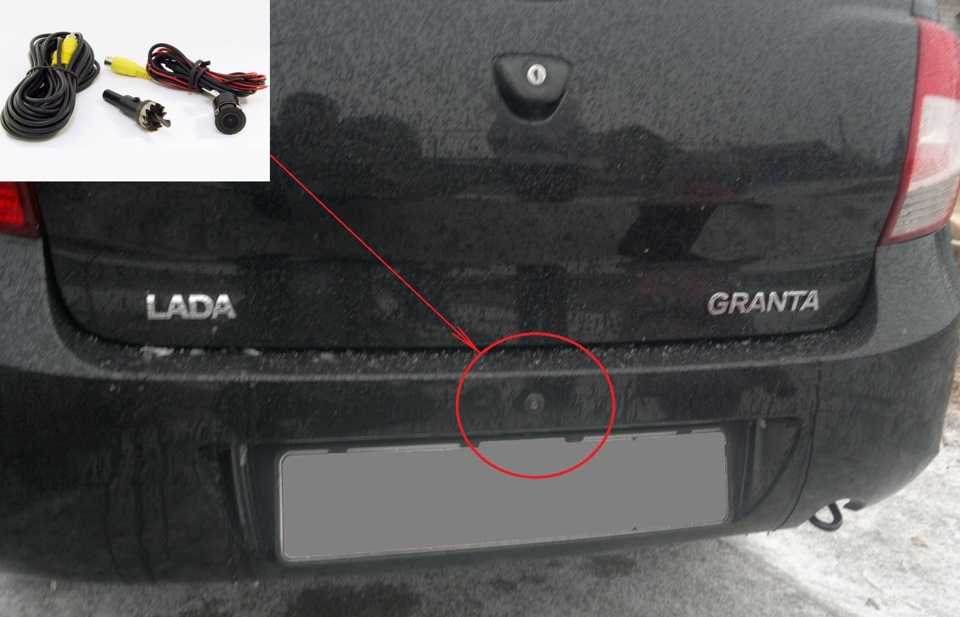

И так, в нашем случае взята самая простая камера заднего вида модели RM116B. Угол обзора камеры 120 градусов. Первостепенной задачей будет монтаж камеры на задке автомобиля. Необходимо, чтобы камера заднего вида стояла по середине, максимально охватывала влево и вправо площадь парковки. Если вы сильно задвинете ее внутрь, то ее края могут быть «срезаны» бампером.
 Но и не стоит камеру излишне выставлять на показ. В этом случае, камера будет слишком сильно пачкаться от летящих брызг грязи, кроме того, в нашей стране еще много вандалов, которые так и смотрят где и что можно «стянуть», даже если это и не особо им надо.
 В нашем случае камера была размещена на рамке плафона подсветки заднего номера.


Рамка с плафонами снята с бампера. Условно показано место крепления камеры заднего вида.

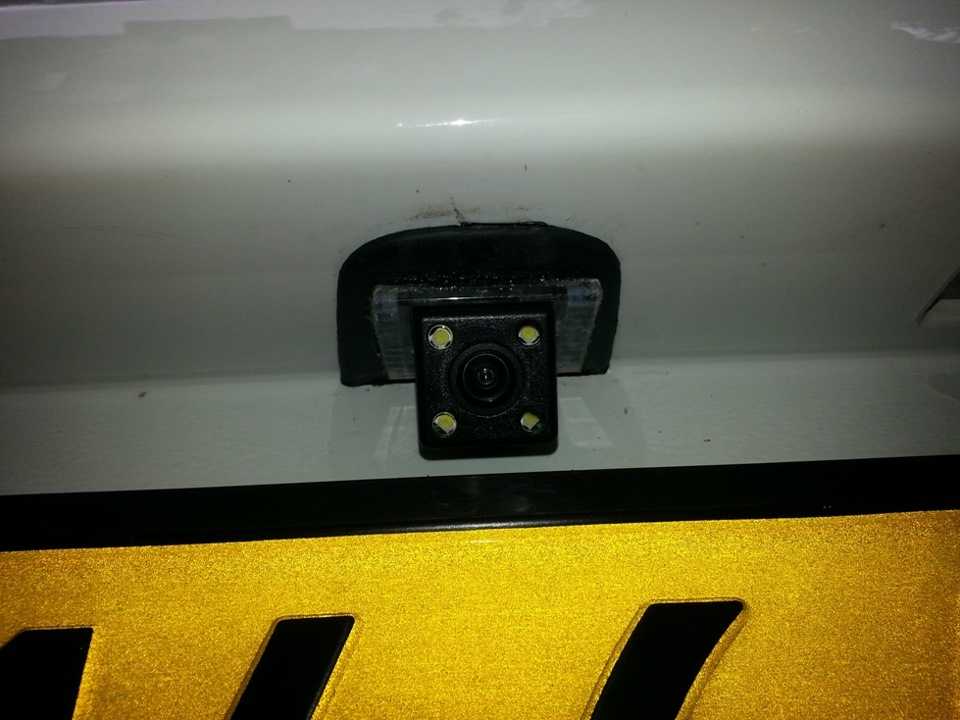

Уже установленная на место камера заднего вида. (под камеру была поставлена дистанционная пластинка, чтобы ее глазок выходил из-за бампера)

Если чуть отойти от автомобиля, то камеру почти совсем не видно.
 Провода питания и видеосигнала, от камеры заднего вида, протягиваем в багажный отсек, через любую заглушку, в районе запаски/заднего бампера

Питание камеры можно взять от провода питания фонаря заднего хода. В этом случае проще всего разъединить колодку идущую до задней фары, и перебирая контакты, найти на какой из них подается питание при включенном заднем ходе.


Далее подключиться к этому проводу клипсой (см. статью «Подключение к проводке в автомобиле») В нашем случае это красно-белый провод или зелено-белый, один до колодки, другой после нее.
 Теперь проводку тянем до магнитолы/ монитора, размещенного впереди на панели приборов. Как правило, проводку тянут по левому борту, демонтируя накладки порогов и прокладывая провода под ковром салона.
 После того, как вы протянули провода, в переднюю часть автомобиля, начинаем поиск питания (если у вас монитор, для магнитолы этого делать не надо) и поиск питания фонаря заднего хода. Если вы не хотите искать питание фонаря заднего хода впереди, то можете вместе с проводом видеосигнала сзади, проложить его обратно к панели приборов, или как минимум проследить откуда он выходит из панели приборов, и подключиться уже впереди.
 В итоге, получаем следующую схему подключения питания и всех контрольных сигналов при работе камеры заднего вида.


В случаях, когда автомобиль оборудован автоматической коробкой передач, то возможна проблема включения камеры заднего вида при трогании с места (т.к. рычаг выбора режима АКПП, проходит через позицию «движение задним ходом»)
 Для того чтобы избежать не нужных включений камеры заднего вида, можно дополнить схему устройством задержки, которое будет включать камеру и подавать контрольный сигнал на магнитолу/монитор через какое то время. Более подробно о таком устройстве можно узнать из статьи «Задержка включения питания камеры заднего хода»
 Также хочется сказать, что данный пример установки и схема подключения камеры заднего хода приведены для конкретного случая. Бывают камеры передающие видеосигнал по радиосвязи, при этом с блоком поддерживающим несколько видеокамер в цикличном режиме, такое подключение, как правило, будет более сложное, так как потребует дополнительно питания и для блока радиосвязи.

Результаты работы камеры заднего вида после установки своими руками

Пример 1
Картинка с камеры заднего вида на мониторе

Расстояние по факту


Пример 2
Картинка с камеры заднего вида на мониторе


Расстояние по факту


Пример 3
Картинка с камеры заднего вида на мониторе


Расстояние по факту

 Из приведенных примеров видно, насколько комфортней и наглядней стало парковать автомобиль, даже с одной из самых простейших камер. Возможно приведенный результат, для кого-то станет окончательной мотивацией, для того, чтобы все-таки установить камеру заднего вида на свой автомобиль.

Как установить камеру заднего вида

21.01.2021

В этой статье будет подробно рассказано как установить камеру заднего вида на машину. Думаю многие из Вас не один раз задумывались: какова цена вопроса.

Разделим статью на такие части:

• Плюсы и минусы
• Принцип работы
• Степень защиты
• Установка камеры заднего вида. Пример.

Плюсы и минусы

Несомненным достоинством универсальных камер заднего вида является степень их унификации. Они продаются без привязки к какому либо оборудованию, прикрепить их можно в любое удобное для Вас место на машине (или тракторе), подключаются практически к любым мониторам. Минус этих камер кроется в способе их крепления. Их очень легко украсть. У дешёвых камер плохая степень защиты от метеорологических факторов.

Принцип работы

Обычно камеру устанавливают в центре крепёжной рамки автомобильного номера. В большинстве моделей присутствует светодиодная подстветка. Зачастую кабель питания камеры присоединяют к электросети автомобиля параллельно с фонарём заднего хода. Таким образом при включении задней передачи питание идёт на фонарь заднего хода и автоматически на видеокамеру. После чего видеосигнал с камеры передаётся на монитор установленный в салоне авто. Соответственно как только задняя передача выключается, питание на камеру не поступает, как и сигнал на монитор. Сегодня в продаже есть мониторы встроенные в зеркало заднего вида. Но такой вариант не очень практичный. Водители «староверы» его не признают.

Степень защиты

По хорошему все производите должны выдерживать стандарт IP 65, если это так камера прослужит Вам долгий срок. На практике дешёвые китайские камеры без проблем переносят «среднеевропейский» климат, а вот для стран Скандинавии или Сибирского региона, например, придётся покупать более дорогой вариант. В общем главным врагом камеры остаются воры.

Подключение камеры заднего вида

В качестве «подопытного кролика» мы взяли Kia Rio в кузове хэтчбэк. Морально приготовьтесь к частичной разборке обшивки багажника и салона вашего автомобиля.

Для начала в багажном отделении снимается обшивка и полик:

Внимание! ответственный момент. На изображении выше сноска «запомните этот элемент». Это провода ведущие к замку. В том же месте будут проходить провода от камеры. Выглядит он так:

Теперь надо демонтировать номерной знак, под ним будут крепёжные отверстия

Вы наверняка догадались о дальнейшем развитии событий. Теперь нам надо провода камеры пропустить через крепёжные отверстия в бампере и далее в багажник через заглушку.

На фото выше показано как всё должно получиться в конечном итоге. Само собой разумеется, что после всех действий следует опять обжать жгут проводов для защиты от влаги и пыли.

Идём дальше… Снимаем боковую панель (в конкретном случае левую, а там как кому нравится)

Для дальнейших действий желательно заглянуть в схему электропроводки конкретно вашего автомобиля. Ну в общих чертах задача следующая: соединить красный провод питания камеры (плюс) с «плюсом» фонаря заднего хода. Для этого надо разъединить колодку и вставить красный провод в соответствующий пин (чаще всего с бело-оранжевым проводом). После этого возвращаем всё на свои места (защёлкиваем колодку).



В итоге при включении задней передачи наша камера активируется, и сигнал передаётся на монитор. Теперь нам надо проложить видеокабель в уже сделанных производителем отверстиях в кузове. Для этого достаточно снять уплотнительную резинку, которая находится между потолком и обшивкой. Общий принцип видно на картинке:





В конкретном монитор и зеркало заднего вида представляют единое целое.  В случае установки монитора на торпедо кабель надо провести в передней стойке и пространстве между торпедо и лобовым стеклом.  После всех изощрений проверьте систему на работоспособность и приведите все части салона в изначальный вид.

 Снаружи камера будет выглядеть вот так:

А так изнутри:

Выбор камеры заднего вида кто-то делает самостоятельно, а кто-то теряется во всех типах, разновидностях и замысловатых характеристиках. Вы можете купить камеры для видеонаблюдения в нашем интернет-магазине Ohrana.ua, также наши специалисты установят и настроят систему видеонаблюдения , обеспечив безопасность для Вас и вашего имущества.Доставка товара по всей Украине. Также приглашаем Вас посетить наши магазины в Киеве. По вопросам оптовой цены звоните.

6 вариантов верхнего крепления камеры заднего вида

• 19 октября 2015 г.

Современные автомобили безопаснее, чем когда-либо. Благодаря достижениям в области технологий путешествия стали намного безопаснее, чем когда-либо в истории. Даже простое использование ремней безопасности снижает риск смерти в аварии на 61 %! Технологии автомобильной безопасности продолжают спасать жизни и делать вождение более приятным.

Одним из самых простых преимуществ безопасности, которые можно добавить в автомобиль, является камера заднего вида. Это не только помогает вам следить за тем, что находится позади вас в пробке, но также позволяет вам видеть мертвые зоны и получать помощь при движении задним ходом.

Установить камеру заднего вида на автомобиль проще, чем вы думаете. На выбор предлагается несколько различных вариантов монтажа. Просмотрите самые популярные методы и выберите крепление, которое лучше всего подходит для вашего автомобиля.

Производители автомобилей устанавливают камеры заднего вида на некоторые модели на заводе, и они интегрируются в обшивку автомобиля. Если в вашем автомобиле не было заводской камеры, вы часто можете установить камеру, которая имеет точно такой же внешний вид, но устанавливается после продажи. Это предпочтительный метод, так как он не только выглядит установленным на заводе, но и обычно обеспечивает лучший обзор вашего окружения, поскольку он расположен в идеальном месте на автомобиле.

Этот тип системы камеры заднего вида, часто называемый OE Fit, обычно стоит немного дороже, потому что он обычно включает в себя настоящие OEM-компоненты, такие как эмблемы, ручки в сборе или осветительные приборы вместе с самой камерой.

Крепление на рамку номерного знака может стать отличным выбором для установки камеры заднего вида. Этот тип крепления камеры крепится к существующим крепежным винтам, которые используются для крепления номерного знака.

Этот тип крепления избавляет вас от необходимости вносить какие-либо изменения в кузов автомобиля для крепления самой камеры. Другие крепления требуют модификаций для их крепления или сверления отверстий для крепления камеры или ее монтажной рамы.

Однако и у этого типа крепления есть свои недостатки. Его дальность видимости зависит от того, где расположены крепления вашего номерного знака. Для некоторых автомобилей (внедорожники и другие более крупные автомобили) точка крепления пластины расположена выше, что обеспечивает более широкий обзор. Другие крепления номерного знака расположены ближе к дороге и могут потребовать настройки камеры, чтобы получить хорошее изображение того, что находится позади вас.

Камера для поверхностного монтажа находится в собственном корпусе. Это делает его относительно простым в установке, поскольку камеры для поверхностного монтажа поставляются с собственными монтажными кронштейнами. Что касается расположения, эти камеры должны быть установлены относительно высоко на транспортном средстве для обеспечения оптимальных углов обзора.

Это крепление идеально подходит для больших автомобилей, таких как внедорожники, джипы и хэтчбеки. На более крупных автомобилях, таких как эти, камеру следует устанавливать в верхней части люка. На автомобилях меньшего размера камеру следует крепить под корпусом подсветки номерного знака.

Если вы владеете легковым автомобилем, например, купе или внедорожником, хорошим выбором будет скрытая камера. Эти камеры крепятся к вашему автомобилю, прикрепляя его через отверстие в самом кузове автомобиля. Камеры этого типа не имеют такого широкого диапазона обзора, как камеры для поверхностного монтажа, но они обеспечивают хороший обзор дороги на уровне поверхности. Лучшие модели также могут быть наклонены под определенным углом, чтобы улучшить общий обзор.

Благодаря установке камеры в раму, эти типы камер ненавязчивы: виден только объектив.

Просверленное крепление — это крепление, которое вы прикрепляете к своему автомобилю, просверлив отверстия для установки кронштейна. Это мало чем отличается от того, как вы установили бы домашнюю камеру безопасности. Преимущество просверленных креплений в том, что они очень прочные и позволяют надежно закрепить камеру. Кроме того, их можно устанавливать и в необычных местах. Это означает, что если вам нужно прикрепить их к боковой части дома на колесах или трейлера, вы можете это сделать. Единственным недостатком является то, что вы должны быть в состоянии просверлить правильные отверстия, чтобы убедиться, что крепление успешно прикрепляется.

Защелкивающееся крепление очень похоже на то, как оно звучит. Сама камера предназначена для того, чтобы фиксироваться в самой машине. Камеры, предназначенные для защелкивания, поставляются со сверлильным инструментом для создания небольшого отверстия в кузове автомобиля, в которое затем вставляется камера.

Эти типы камер очень полезны, если вам нужна камера, которая вписывается в ваш автомобиль и не имеет большого количества внешних деталей. Встраиваемые камеры не только очень безопасны из-за того, как они установлены, но и не слишком сложны в установке, если вы не возражаете против небольшого сверления. Эти камеры работают так же, как и камеры для скрытого монтажа, но, как правило, меньше и легче из-за своей конструкции. Их также можно установить еще в нескольких местах. 9№ 0009

Крепление «бабочка» — хороший выбор, если вы хотите установить камеру на нижнюю часть бампера другой части ходовой части автомобиля. Если ваш автомобиль находится высоко над землей, крепление «бабочка» может обеспечить отличный угол для камеры заднего вида. Они также могут оказаться очень полезными, если вам нужно прикрепить их к автофургону или трейлеру.

Этот тип крепления позволяет прикрепить камеру без сверления отверстий в самом транспортном средстве или если крепление на рамке номерного знака не подходит, как в случае со многими прицепами. Крепления-бабочки доступны как в длинной, так и в короткой конструкции, чтобы обеспечить их крепление к точкам на вашем автомобиле, которые могут обеспечить поддержку и достаточно места для сверления.

Существует несколько различных способов установки камеры заднего вида на любой тип транспортного средства. Нет причин не начать пользоваться многочисленными преимуществами безопасности камер заднего вида уже сегодня. Если у вас есть какие-либо вопросы об установке камеры заднего вида, обратитесь к нашей команде экспертов в Camera Source.
