Как крепить розетки на гипсокартон. Крепление розеток в гипсокартон: особенности монтажа и пошаговая инструкция — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно закрепить розетку в гипсокартоне. Какие инструменты понадобятся для монтажа. Какие бывают виды подрозетников для гипсокартона. Как сделать разметку и вырезать отверстие под розетку. Пошаговая инструкция по установке одиночной розетки и блока розеток.

Содержание

Особенности крепления розеток в гипсокартон

Монтаж розеток в гипсокартон имеет ряд особенностей, которые необходимо учитывать:

Гипсокартон — достаточно хрупкий материал, поэтому крепление должно быть надежным
Между гипсокартоном и основной стеной есть пустое пространство, что усложняет фиксацию
Нужно использовать специальные подрозетники с крепежными лапками
Важно правильно рассчитать глубину установки подрозетника
Необходимо тщательно выполнить разметку и вырезку отверстий

При соблюдении технологии монтажа розетки будут надежно закреплены и прослужат долго. Далее рассмотрим пошаговый процесс установки более подробно.

Необходимые инструменты и материалы

Для монтажа розеток в гипсокартон вам понадобятся:

Дрель или шуруповерт
Коронка по гипсокартону нужного диаметра
Уровень
Карандаш
Рулетка
Отвертки
Подрозетники для гипсокартона
Розетки
Провода

Правильно подобранный инструмент значительно упростит и ускорит процесс монтажа. Особое внимание стоит уделить выбору коронки — ее диаметр должен точно соответствовать размеру подрозетника.

Виды подрозетников для гипсокартона

Существует несколько основных видов подрозетников для монтажа в гипсокартон:

Пластиковые с распорными лапками — самые распространенные
Металлические с ушками — используются реже
Универсальные — подходят и для бетона, и для гипсокартона
Двойные и тройные — для установки нескольких розеток

Пластиковые подрозетники с распорными лапками считаются оптимальным вариантом. Они надежно фиксируются в гипсокартоне и при этом не повреждают его.

Разметка и вырезка отверстий

Правильная разметка — залог аккуратной установки розеток. Как ее выполнить:

Отмерьте необходимое расстояние от пола (обычно 30-40 см)
Отметьте центр будущей розетки карандашом
Приложите подрозетник и обведите его по контуру
Проверьте горизонталь уровнем

Для вырезки отверстия используйте коронку по гипсокартону. Если ее нет, можно применить обычное сверло, а затем доработать отверстие ножом. Главное — не повредить гипсокартон за пределами разметки.

Пошаговая инструкция по монтажу одиночной розетки

Рассмотрим последовательность действий при установке одиночной розетки в гипсокартон:

Подготовьте отверстие нужного диаметра
Заведите в него провода
Установите подрозетник в отверстие
Закрепите его, затянув распорные лапки

Подключите провода к розетке
Вставьте розетку в подрозетник
Закрепите ее винтами

При затягивании распорных лапок будьте аккуратны — чрезмерное усилие может повредить гипсокартон. Достаточно небольшого сопротивления.

Особенности монтажа блока розеток

При установке блока из нескольких розеток есть некоторые нюансы:

Расстояние между центрами подрозетников должно быть ровно 71 мм
Используйте специальные соединители для сборки блока
Провода заводятся только в крайний подрозетник
Возможно, придется немного расширить отверстие для установки блока

Соблюдение этих правил позволит аккуратно смонтировать даже большой блок розеток. Главное — тщательно выполнить разметку и вырезку отверстий.

Меры безопасности при работе

При монтаже розеток важно соблюдать правила электробезопасности:

Обесточьте электропроводку в помещении

Используйте инструмент с изолированными ручками
Проверяйте отсутствие напряжения индикаторной отверткой
Не оставляйте оголенные провода
При любых сомнениях обратитесь к профессиональному электрику

Помните, что неправильный монтаж электропроводки может привести к короткому замыканию и пожару. Если вы не уверены в своих силах, лучше доверить эту работу специалистам.

Типичные ошибки при установке розеток в гипсокартон

При самостоятельном монтаже розеток нередко допускаются следующие ошибки:

Неправильный выбор подрозетника — обычные не подходят для гипсокартона
Слишком большое отверстие — подрозетник болтается
Чрезмерное затягивание крепежных лапок — трещины в гипсокартоне
Неверная глубина установки — розетка выпирает или утоплена
Отсутствие изоляции контактов — риск короткого замыкания

Чтобы избежать этих ошибок, внимательно изучите инструкцию и не спешите при выполнении работ. В случае сомнений проконсультируйтесь со специалистом.

Заключение

Установка розеток в гипсокартон имеет свои особенности, но при соблюдении технологии вполне выполнима своими руками. Главное — правильно подобрать материалы, тщательно выполнить разметку и соблюдать последовательность монтажа. И конечно, не забывайте о мерах безопасности при работе с электропроводкой.

Как установить розетку в гипсокартон правильно

В настоящее время в строительных работах очень часто используют гипсокартон. Этот материал позволяют идеально выровнять поверхность стен, быстро перепланировать помещение. При этом не требуются особые профессиональные навыки и значительные финансовые затраты.

Но при применении гипсокартонных листов необходимо знать и соблюдать некоторые правила. Например, при установке электрических розеток и выключателей требуется специальная фурнитура и отличная от обычной технология их монтажа.

Монтаж розетки в гипсокартон можно сделать своими руками, обладая элементарными знаниями и практическими навыками установки.

Краткое содержимое статьи:

Необходимые для работы материалы и инструменты

Перед началом работы подготовьте следующие инструменты и принадлежности:

Дрель электрическая или шуруповерт
Коронка для подрозетника под гипсокартон диаметром 68 мм (если в стене металлический профиль – понадобится коронка под металл)
Фигурная отвертка
Индикаторная отвертка
Уровень (можно небольшой длины)
Строительный маркер (обычный карандаш)
Рулетка
Канцелярский нож

Далее будет приведен пример как правильно вставить розетку в гипсокартон собственными силами.

Разметка стен под электрооборудование

Исходя из заранее составленной схемы по монтажу электропроводки определяются с местом установки розеток. По строительным нормам и правилам розетки устанавливаются на высоте 30 см от пола, выключатели – 90 см. Рекомендуется также выключатели располагать примерно на 15-20 см в сторону от дверного проема.

Однако эти нормы не являются обязательными. Фото розетки в гипсокартоне предлагают возможные варианты их размещения в различных от вида назначения помещениях. Расположить розетки можно так, чтобы они максимально удобно могли эксплуатироваться.

Например, на кухне розетки располагаются с учетом удобного подключения кухонного оборудования и местного освещения, установки вытяжного оборудования. Как правило, это чуть выше столешницы рабочей поверхности, подальше от открытого пламени горелок.

Розетку под стиральную машину размещают на высоте не ниже 100 см от пола. Основной критерий – удобный подход к розетке, отсутствие длинных лежащих на полу и мешающих передвижению проводов или удлинителей.

Подготовка отверстия для подрозетника

Монтаж подрозетника для розетки начинается с высверливания в гипсокартоне проема. Отмеряется от пола требуемое расстояние и, применяя уровень, проводят горизонтальную и вертикальную линии. Когда требуется установить блок розеток в гипсокартон, необходимо провести несколько вертикальных линий (по количеству розеток), причем расстояние между ними должно составлять строго 72 мм, т.к. это расстояние между центрами розеток. Если оно будет меньше, розетки будут мешать друг другу, их невозможно будет аккуратно и ровненько друг к другу установить.

В центр пересечения горизонтальной и вертикальной линий подводится сверло коронки, закрепленной в дрели или шуруповерте, высверливается отверстие. Нужно убедиться, что подрозетник не упирается в капитальную стену за гипсокартоном. Если такое случается, следует при помощи перфоратора снять бетон на стене до тех пор, пока между подрозетником и стеной появится промежуток.

При покупке розеток следует знать, что не любой подрозетник подходит для установки в гипсокартон. Для этого необходим пластиковый стакан с двумя винтами для крепления в ГПК при помощи специальных лапок.

Монтаж подрозетников

Перед установкой подрозетника нужно через отверстие на его задней стенке протянуть питающий кабель Для крепления коробки используют два винта, которыми фиксируют стакан. Прижимные лапки при том прочно будут держать подрозетник в отверстии.

Если необходимо установить несколько розеток применяют соединение шлейфом. Для исключения перегрева подключение проводят через сизы. Для правильной установки подрозетника применяем уровень.

При монтаже нескольких розеток используются специальные стаканы из пластика, которые можно легко соединить между собой, а затем установить, прижав специальными лапками по бокам. Аналогично выполняется установка для выключателей.

Электромонтажные работы

Перед выполнением монтажа необходимо обесточить проводку — отключить напряжение на входном щитке и проверить отсутствие напряжения в проводах при помощи индикаторной отвертки. Далее приводятся этапы установки розеток в гипсокартон.

Перед монтажом разбирают розетку и снимают все пластмассовые детали.

Затем зачищают провода примерно на 1 см и присоединяют их к металлическому основанию розетки. Длина выступающего провода не должна быть короче 10 см, лучше, если они будут длиннее.

К каждой из клемм (маркировка указана на обратной стороне основания) соответственно подсоединяются провода: N – нулевой провод – синего цвета, L – фаза – коричневого цвета, PE – заземление – желто-зеленого цвета. Нужно прочно скрепить провода с клеммами с помощью винтов во избежание их соскальзывания и короткого замыкания.

Розеточный механизм закрепляется с помощью крепежных винтов к подрозетнику. Уровнем проверяется параллельность прикрепления к стенке.

Заключающей стадией будет установка пластиковых элементов на закрепленную в подрозетнике металлическую основу розетки. Если подключается несколько розеток, применяется единая пластиковая рамка на нужное количество.

Таким же образом производится электромонтаж выключателей. При этом должно быть правильно выполнено присоединение проводов к клеммам выключателя. Иногда на них указывается только место подключения нулевого провода.

Подробную инструкцию для установки розетки в гипсокартоне можно найти в интернете.

Фото установки розеток в гипсокартон

Вам понравилась статья? Поделитесь 😉

Установка розетки или выключателя своими руками в гипсокартон

Подрозетники в гипсокартоне

Итак, у вас есть гипсокартонная стена и розетка, которую нужно в нее установить. На самом деле речь пойдет не об установке самой розетки в гипсокартон, а подрозетника, т. к. этот этап более сложный и вызывает больше вопросов. Давайте вместе разбираться как это сделать. Будем описывать ситуации, с которыми вы можете столкнуться от идеальной до самой неприятной.

Установка розетки в гипсокартон на этапе монтажа стены

Самая идеальная ситуация, когда листы гипсокартона только прикрепили к профилям, вы знаете, где примерно находятся подведенные кабели для подключения розетки, а шляпки саморезов, которыми прикручен гипсокартон хорошо видны. В таком случае вам понадобится инструмент и материалы:

Дрель;
Коронка для гипсокартона 68мм;
Отвертка ;
Подрозетник;
Розетка внутреннего монтажа.

: Подрозетник с пластиковыми прижимными лапками

: Подрозетник с металлическими прижимными лапками

: Коронки (фрезы) на дрель для гипсокартона

[sc name=links_center ]

Порядок выполнения работ очень прост:

Дрелью и коронкой вырезаем отверстие для подрозетника;
Вырезаем отверстие диаметром 68 мм коронкой
В необходимом месте подрозетника выламываем отверстие для силового кабеля;
В нужном месте выламываем заглушку
[sc name=img ]
Продеваем кабель;
Вставляем подрозетник и отверткой закрепляем его с помощью прижимных лапок;
Монтируем механизм розетки (или выключателя) в подрозетник
При необходимости нанесения финишного покрытия – заклеиваем место крепления малярным скотчем
В последнюю очередь вставляем рамки и декоративные элементы

Установка выключателя или розетки в таком случае занимает считанные минуты. Гипсокартон режется коронкой легко, подрозетник становится на место без проблем. Но случаи бывают разные.

Как установить, если вы не знаете где профили

Вы могли забыть или вовсе не знать, когда следует вырезать отверстия под розетки, штукатуры-маляры могли сделать свою работу на день раньше. На самом деле причин может быть масса. Итог – вы стоите перед стеной и не видите саморезов, которые говорили бы вам о том, где проходят профили. Тем не менее, в таком случае вы должны знать приблизительное место выведения силового кабеля и расположение будущего выключателя или розетки.

Обычный магнит подскажет вам, где находится профиль
[sc name=img ]

Дополнительный инструмент – магнит. Обычный магнит от динамика, которым вы с легкостью сможете определить место, где проходит профиль, а где его нет. Пользуясь полученными данными вы сможете сделать разметку и установить розетку так, как будто стена еще не зашпаклевана.

Полезный совет: для того, чтобы знать, где нужно установить розетку, можно до прикрепления листа ГКЛ сделать отверстие в нужном месте и вывести в него заизолированный кусок кабеля. В таком случае вы никогда не забудете и не потеряете это место, даже после финишного покрытия.

Установка без привязки к профилям

Возможно, вы забыли вырезать отверстие на этапе монтажа, или решили вместо одной розетки установить блок из трех или четырех. Попадание в оцинкованный профиль в этом случае более чем вероятно. Работа в этом случае требует опыта и новичку ничего хорошего не сулит.

Дрелью и коронкой, как обычно, вырезаете гипсокартон;
Вынимаете получившийся «пятачок»
Ножом, ножницами по металлу, стамеской вырезаете профиль так, чтобы можно было в получившееся отверстие сунуть подрозетник

Не стоит при этом бояться, что конструкция всей стены пострадает. Гипсокартон крепится к профилю во многих точках, а сам профиль так же во многих точках крепится к бетону. Убрав 5-10 см металлического профиля вы ничего не измените в общей конструкции.

Типичная ошибка криворуких мастеров — пара сантиметров мимо и плюс два часа работы
[sc name=img ]

При работе по обрезанию профиля будьте предельно осторожны – шанс получить травму очень велик. При возможности избегайте этого способа установки подрозетника. В маленьком отверстии, диаметром 62 мм очень сложно работать аккуратно. В лучшем случае вы повредите круглое отверстие в хрупком ГКЛ, в худшем нанесете себе травму острым краем обрезанного металлического профиля.

Установка блока розеток в гипсокартон

Блок из нескольких розеток устанавливается с разными целями и гипсокартон для этого подходит лучше, нежели бетонная стена. Для установки блока нам понадобятся дополнительные инструменты:

Стамеска
Соединительные «бабочки»
Дополнительные провода для соединения

Порядок работ будет несколько отличаться от описанного для единичной розетки:

Выламываем отверстия межу всеми стаканами и в месте будущего входа кабеля
Соединяем подрозетники с помощью соединительных бабочек, если иное не предусмотрено самим корпусом
На стене на нужной высоте отмечаем с помощью уровня линию расположения блока
Прикладываем к этой линии получившуюся конструкцию из подрозетников и отмечаем на стене центр каждого
Вырезаем коронкой каждое отверстие, как это описано выше
Стамеской соединяем полученные отверстия так, чтобы блок из подрозетников смог поместиться
Вставляем блок и закрепляем его с помощью зажимных винтов
Просовываем провода между подрозетниками
Провода в блоке розеток

Делать самому или вызвать мастера.

Время — деньги. Решать вам

На самом деле услуги мастера – электрика стоят не так уж много. В среднем, работа мастера обойдется вам примерно в 10$ без учета расходников. При этом стоимость самой дешевой коронки по гипсокартону – 5$. Плюс, самая дешевая коронка подарит вам незабываемые впечатления от работы дешевым инструментом. И это учитывая, что у вас уже есть дрель и вы знаете как ей работать.

В целом, если речь идет об одной-двух розетках, мы рекомендуем доверить эту функцию наемному работнику – профессионалу. В деньгах вы потеряете максимум 5-10 долларов, а в качестве только выиграете.

Если вы устанавливаете розетки в гипсокартон самостоятельно по всей квартире, в этом случае экономия может стать действительно значительной

Видео о том как НЕ надо устанавливать розетки.

На видео показана работа горе-строителей, которые на объекте занимаются чем угодно, только не профессиональной деятельностью. Делать так, как они не стоит, также не стоит нанимать таких «профи»

Безопасность автоматизации ворот Преимущества от вступления в СРО проектировщиков Как выбрать шторы для гостиной Лицензия на приспособление объекта культурного наследия

Как вырезать отверстие под розетку в гипсокартоне и установить стропы Madison

По

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 08.06.21

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Эльгол / Getty Images

Обзор проекта

Для установки новой электрической коробки в готовую стену требуется особый тип коробки, которую часто называют реконструированной, врезной или старой рабочей коробкой. Старые рабочие ящики, которые сегодня чаще всего используются домовладельцами, представляют собой пластиковые ящики со встроенными ушками или крыльями, которые крепят ящик к гипсокартону. Чтобы установить коробку, вы вырезаете отверстие в гипсокартоне, вставляете коробку на место, затем закручиваете пару винтов, чтобы плотно притянуть уши или крылья к задней стороне гипсокартона.

Традиционные металлические старые рабочие ящики, используемые электриками (обычно на коммерческих работах), устанавливаются аналогичным образом, но используют другую систему крепления. Они опираются на тонкие полоски металла, называемые ремнями Мэдисона или «безумными стержнями», которые засовываются в зазоры по обеим сторонам коробки. Ремни имеют задние выступы, которые упираются в заднюю часть гипсокартона, а также передние выступы, которые загнуты по краям коробки, чтобы удерживать ремни на месте. Как и старые пластиковые рабочие ящики, металлические ящики имеют фланцы на переднем крае ящика, которые предотвращают падение ящика в отверстие. Ремни Madison предотвращают скольжение коробки из вырез отверстия.

Ремни Madison легко устанавливаются. Чтобы работа выглядела профессионально, важно аккуратно вырезать отверстие в гипсокартоне, чтобы коробка подходила и поддерживалась должным образом, а также чтобы все зазоры были скрыты крышкой розетки.

Оборудование/инструменты

Рулетка
Карандаш
Уровень торпеды
Капля ткани
Пила для гипсокартона
плоскогубцы

Материалы

Металлическая старая электрическая коробка
2 ремня Мэдисон

Отметьте отверстие для коробки
Измерьте высоту от пола и отметьте на стене место, где будет располагаться верхняя часть электрической коробки. Прижмите электрическую коробку к стене так, чтобы верхняя часть была на одном уровне с отметкой, и используйте торпедный уровень, чтобы отрегулировать коробку так, чтобы она была ровной. Используйте карандаш, чтобы обвести внешнюю сторону коробки на стене. Это будет контур выреза.
Примечание: Не обводите вокруг фланцев или металлических выступов вверху и внизу коробки. Вырез должен быть прямоугольником; не обрезайте область за фланцами.
Вырезать отверстие
Накройте пол под рабочей зоной тряпкой для сбора пыли. Проткните острие пилы для гипсокартона через гипсокартон прямо внутри отмеченного контура, затем используйте пилу, чтобы завершить разрез. Когда вы закончите разрез, попытайтесь взяться за вырезанный кусок, чтобы извлечь его из отверстия (хотя это не проблема, если он упадет обратно в полость стены; вы можете оставить его внутри стены).
Наконечник
Профессионалы часто делают такие вырезы с помощью осциллирующего многофункционального инструмента с вибрирующим лезвием, предназначенным для гипсокартона, который обеспечивает чистый и легкий рез. Если у вас есть один из этих инструментов, попробуйте эту технику.
Тимоти Тиле
Вставьте электрическую коробку
Вставьте электрическую коробку в отверстие. Если посадка слишком тугая, вам, возможно, придется немного подрезать отверстие, чтобы увеличить его. Полностью вставьте коробку так, чтобы фланцы коробки плотно прилегали к поверхности гипсокартона.
Совет
Если вы готовы прокладывать кабели, обычно проще всего провести кабели через отверстие в коробке, добавить к кабелям зажимы и продеть концы кабелей в коробку, когда вы вставляете коробку. После установки коробки используйте концы кабеля, чтобы вставить резьбовые ниппели зажимов в выбивные отверстия, затем добавьте гайки зажимов изнутри коробки.
Тимоти Тиле
Установите ремни
Вставьте металлические хомуты, по одному с каждой стороны коробки, более длинным концом вверх, и проденьте хомутик через заднюю поверхность гипсокартона. Затем сдвиньте ремешок вниз, пока он не окажется в центре отверстия. Потяните ремешок наружу, чтобы он плотно прилегал к задней части гипсокартона.
Тимоти Тиле
Согните лямки
Сложите оба язычка на каждом ремешке, одновременно потянув наружу язычок и надавив внутрь на коробку. Согните выступы над краем коробки вручную или плоскогубцами, затем загните выступы заподлицо с внутренней поверхностью металлического ящика плоскогубцами. Закрепите все четыре вкладки, чтобы завершить установку. Коробка должна плотно входить в отверстие с минимальным количеством покачиваний.
После того, как вы проложили провода, вы готовы установить розетку, выключатель или другое устройство в новую электрическую коробку.
Тимоти Тиле

Размеры, конструкция и особенности монтажа

Чрезвычайно популярен метод обшивки стен гипсокартонными панелями. В связи с этим изменилась технология монтажа проводки и ее арматуры. Необходимо знать, как монтируется розетка из гипсокартона, а также ее размеры, модели и диапазон установки электрических элементов.

Содержимое

Характеристики гипсокартонных розеток
Формы и конструкции
Разметка стен и подготовка отверстий
Установка одиночной розетки
Особенности блочного монтажа

Особенности гипсокартонных розеток

Розеточные коробки в гипсокартоне

Для выравнивания поверхности конструкций и устройства межкомнатных перегородок, недорогой и простой в исполнении — используется гипсокартон. Работа ведется на каркасе из металлического профиля шириной 50 мм. Поэтому между гипсокартоном и стеной остается свободное пространство для проводки. Гипсокартон – легковоспламеняющийся материал. Поэтому согласно ПУЭ разводку выполняют в негорючих трубах или кабелем, не поддерживающим горение.

Для монтажа скрытой проводки, установки электроприбора на пустотелых стенах используются специальные розетки для гипсокартона. Их еще называют монтажными или монтажными коробками. Крепеж является своеобразной прокладкой между основной стеной и прибором. Конструкция позволяет надежно закрепить в пустотелой стене розетку и выключатель, кнопки, диммер или датчик движения.

Розетка является обязательным элементом при установке электрооборудования. Он должен соответствовать нормам пожарной безопасности. Без подрозетника крепление в процессе эксплуатации будет расшатываться, гипсокартон со временем деформируется, подрозетник может выпасть.

Формы и конструкции

Форма розетки

Светильники могут быть круглыми, квадратными или прямоугольными в различных цветах. Чаще используются круглые модели. Они отличаются диаметром и глубиной посадки. При нагреве они отдают гипсокартону тепло, что немаловажно в случае короткого замыкания. Может использоваться с максимальным током 16А и напряжением до 400 вольт.

Основные характеристики:

Размеры гипсокартонной розетки варьируются — глубина посадки от 40 до 62 мм, диаметр от 60 до 75 мм. При выборе учитывают толщину листов и расстояние между ними и стеной.
Чтобы коробка плотно прилегала, сверло должно быть одинакового диаметра.
Максимальный внутренний диаметр 65 мм.
Если под одну раму устанавливается сразу несколько элементов, расстояние между центрами должно быть в пределах 71 мм.

Имеются изделия, размеры которых отличаются от общепринятых стандартов. При выборе подходящего изделия нужно соотнести размеры пространства за перегородкой и глубину подрозетника.

Изготовлены из металла или пластика, используются для крепления всей конструкции к гипсокартону. Идеальный вариант – изделия из негорючего пластика. На их лицевой части расположены 4 крепежных винта: пара для фиксации рамки подрозетника, два других винта снабжены специальными прижимными лапками, которые упираются в тыльную сторону листа.

На задней стороне имеется маркировка отверстий для кабелей. Передняя часть не совсем круглая. Две противоположные стороны срезаны, что помогает собрать блок из нескольких коробок. При необходимости можно выбрать двойную и тройную розетку. Также они выпускают специальные соединители для сборки конструкции.

Разметка стены и подготовка отверстий

Разметка и вырезка отверстий под розетки

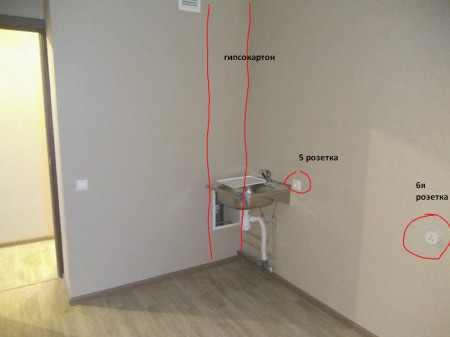

Монтажные работы начинаются с разметки места под розетку. Для этого понадобится уровень, рулетка и карандаш. Необходимо учитывать количество подключаемых потребителей, расстановку мебели, общий дизайн помещения. Особых требований нет, есть определенные нормы, которых можно придерживаться. Рекомендуется соблюдать следующие расстояния от пола:

до центра выпускного отверстия 30 см;
до центра выключателя 90 см;
для стиральной машины один метр;
для кухонного стола 1м 20 см;
не ближе 20 см к дверному проему;
расстояние до газовых коммуникаций не менее 50 см.

Пропитка гипсокартона грунтовкой

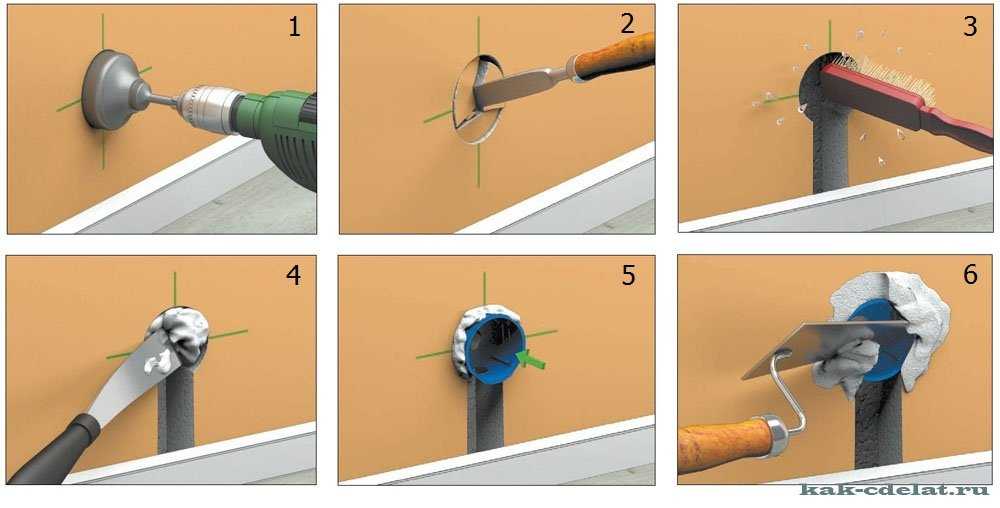

Выбранный участок стены пропитывается грунтовкой. После высыхания нанесите тонкий слой шпаклевки. Это сделает лист гипсокартона прочнее, он не будет крошиться в процессе эксплуатации. Далее выполняется разметка. В отмеченном месте коронкой просверливается отверстие. Это специальное сверло с острыми зубьями по краю. Можно использовать обычную дрель, а затем вырезать отверстие строительным ножом.

Чтобы не повредить лист, работы ведутся аккуратно с небольшим нажимом. Рекомендуется предварительно просверлить центральное отверстие небольшого диаметра, иначе коронка может съехать в сторону. Края готового окна повторно обрабатываются, что продлевает срок службы.

Если гипсокартон монтируется на деревянные блоки, или сам дом деревянный, используются не пластиковые, а металлические розетки с определенным уровнем защиты.

Установка одиночной розетки

Вывести провод к розетке

После подготовки отверстия в него заводят кабель и устанавливают коробку. Основные этапы монтажа:

В розетке строительным ножом вырезаются и выводятся отверстия для провода.
Вставьте коробку в окно из гипсокартона.
Проверьте свободный ход троса, чтобы он не заедал.
Закрепите розетку на стене, проверив горизонтальность с помощью уровня.

Плотно прикрепите коробку к поверхности стены с помощью шурупов. При этом крепление монтажных проушин не должно выступать за пределы гнезда. После того, как коробка установлена в желаемом положении, затяните крепежные винты, пока выступы не совпадут с обратной стороной листа. Чтобы не испортить кожу, застежки затягивают до появления сопротивления. Затем делается еще пол-оборота. Теперь можно установить розетку или выключатель.

Особенности монтажа блока

Установка нескольких розеток в одном блоке имеет некоторые особенности. Установка группы коробов осуществляется аналогичным образом. Гипсокартон предварительно обрабатывается шпаклевкой, на стену наносится разметка. Расстояние между центрами подрозетников должно быть 71 мм без погрешностей. Затем сверлится необходимое количество отверстий. Перегородку между ними удаляют ножом или пилой. Кабель заведен только в первое окно.

Обычные модели предназначены для соединения выступами на коробке. Блок для гипсокартона собирается с помощью специальных соединителей. Имеют стандартный диаметр. В первом и последнем ящиках снимается одна боковая заглушка, в остальных — две. Адаптер устанавливается в сиденье и защелкивается. К нему прилагается второй ящик. Таким образом, подрозетники собираются в одну общую линию. В первой коробке снимается заглушка, через нее пропускается питающий провод. Далее необходимо установить собранный блок.

В некоторых случаях проушины крепления не позволяют свободно установить конструкцию в паз. Обычно они несколько выступают за диаметр коробки. Можно попробовать намотать по диагонали. Другой вариант — вырезать в гипсокартоне с одной стороны небольшие люверсы.

Главное, чтобы размер отверстия не был больше внешнего диаметра раструба. Если все сделано правильно, блок должен без проблем встать на место.
