Как крепятся точечные светильники. Как установить точечные светильники в подвесной потолок: пошаговая инструкция

Как правильно выбрать место для монтажа точечных светильников. Какие инструменты понадобятся для установки. Как подключить проводку и закрепить светильники в подвесном потолке. Какие меры предосторожности нужно соблюдать при монтаже.

Выбор и разметка мест для установки точечных светильников

Перед началом монтажа важно правильно спланировать расположение точечных светильников в подвесном потолке. От этого зависит равномерность освещения и внешний вид помещения. Вот несколько рекомендаций по выбору мест установки:

• Расстояние между светильниками должно быть 60-100 см в зависимости от их мощности
• От стены до крайнего светильника оставляйте 30-50 см
• Учитывайте расположение мебели и функциональных зон в комнате
• Распределяйте светильники симметрично относительно центра потолка
• Избегайте установки над кроватями, рабочими столами и другими местами длительного пребывания

После выбора мест нанесите разметку на базовый потолок. Это можно сделать с помощью рулетки, карандаша и строительного уровня. Для точной разметки удобно использовать лазерный нивелир.

Необходимые инструменты и материалы для монтажа

Для установки точечных светильников в подвесной потолок вам потребуются следующие инструменты и материалы:

• Дрель или перфоратор
• Коронка по гипсокартону подходящего диаметра
• Отвертки
• Кусачки и инструмент для зачистки проводов
• Индикаторная отвертка
• Изолента
• Провода и клеммные колодки
• Термокольца (для натяжных потолков)
• Сами точечные светильники

Убедитесь, что все необходимое подготовлено до начала работ. Это сэкономит время и позволит выполнить монтаж быстро и качественно.

Подготовка отверстий в подвесном потолке

Следующий этап — вырезание отверстий для установки светильников в подвесном потолке. Порядок действий:

1. Отключите электричество в помещении
2. Наметьте центры отверстий согласно разметке
3. Просверлите небольшое пилотное отверстие дрелью
4. Вырежьте отверстие нужного диаметра коронкой по гипсокартону
5. Уберите образовавшуюся пыль и мусор

Диаметр отверстия должен соответствовать посадочному размеру выбранных светильников. Обычно это 50-75 мм. Будьте аккуратны при работе с гипсокартоном, чтобы не повредить потолок.

Прокладка и подключение электропроводки

Важный этап — правильное подключение проводки к точечным светильникам. Соблюдайте следующие правила:

• Используйте провода с сечением не менее 1,5 мм2
• Соединения выполняйте в распределительных коробках
• Для соединения проводов используйте клеммные колодки
• Изолируйте все оголенные участки проводов
• Проверяйте надежность соединений

Схема подключения зависит от выбранного типа управления освещением. Возможна параллельная или групповая схема включения светильников. При необходимости установите дополнительные выключатели.

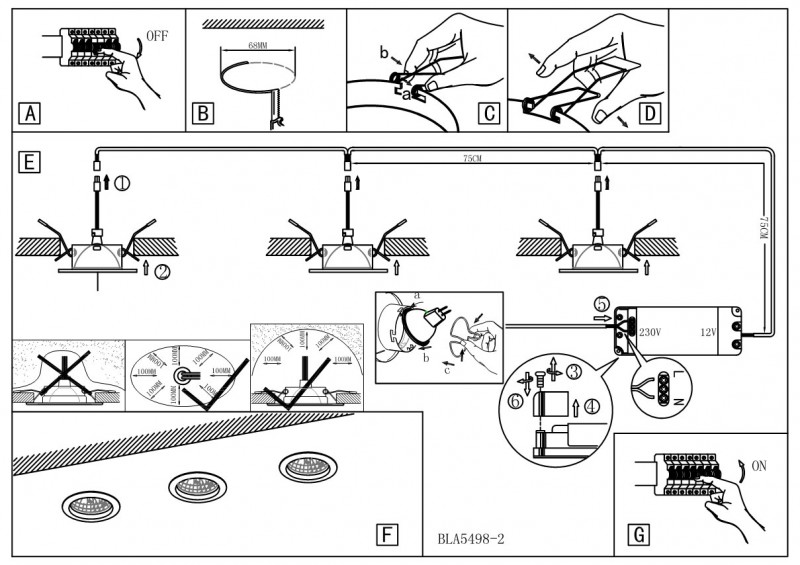

Установка и закрепление светильников в потолке

Завершающий этап — монтаж самих точечных светильников в подготовленные отверстия. Порядок действий:

1. Подключите провода к контактам светильника
2. Отогните пружинные фиксаторы
3. Аккуратно вставьте светильник в отверстие
4. Отпустите фиксаторы, чтобы закрепить светильник
5. Установите декоративное кольцо при необходимости

Убедитесь, что светильник надежно закреплен и не выпадает. Проверьте работу всех установленных светильников перед окончательной отделкой потолка.

Меры безопасности при монтаже точечных светильников

При установке точечных светильников важно соблюдать правила электробезопасности:

• Отключите электричество на щитке перед началом работ
• Используйте инструменты с изолированными ручками
• Проверяйте отсутствие напряжения индикаторной отверткой
• Не работайте с проводкой мокрыми руками
• Соблюдайте полярность при подключении
• Надежно изолируйте все соединения

Если вы не уверены в своих навыках, лучше доверить электромонтажные работы профессионалам. Это обеспечит безопасность и надежность системы освещения.

Особенности монтажа в натяжные потолки

Установка точечных светильников в натяжные потолки имеет свои нюансы:

• Необходимо использовать термокольца для защиты пленки от нагрева
• Монтаж производится до натяжки полотна
• Требуются специальные платформы для крепления светильников
• Отверстия вырезаются после натяжки потолка
• Нужно оставлять запас проводов для подключения

Учитывайте эти особенности при планировании освещения в помещении с натяжным потолком. При необходимости проконсультируйтесь со специалистами по монтажу натяжных потолков.

Типичные ошибки при установке точечных светильников

При самостоятельном монтаже точечных светильников часто допускаются следующие ошибки:

• Неправильный расчет количества и расположения светильников
• Использование проводов недостаточного сечения
• Ненадежная изоляция соединений
• Чрезмерное затягивание крепежных элементов
• Несоблюдение полярности при подключении
• Отсутствие термозащиты в натяжных потолках

Избегайте этих ошибок, тщательно планируйте работы и следуйте инструкциям по монтажу. Это обеспечит долгую и безопасную эксплуатацию точечных светильников.

Как установить точечные светильники

Точечные светильники – это универсальное решение для подвесных потолков и других интерьерных конструкций – арок, перегородок, лестниц. Устройства позволяют создать как акцентную подсветку, так и основное освещение. Поскольку точечники часто встраиваются непосредственно в основания, процесс монтажа отличается от установки обычных люстр и бра.

Что такое точечные светильники

Точечными принято называть компактные устройства, имеющие узкий угол рассеивания светового потока. Благодаря скромным размерам изделия могут быть размещены в очень ограниченном пространстве. Именно на основе точечных моделей обычно создается мебельная подсветка.

Несмотря на «малогабаритность» светильники отличаются разнообразием: выпускаются простые и поворотные изделия, дизайн и способ установки также отличаются. Так, существуют варианты для накладного монтажа и встраиваемые модели. Кроме того, точечные приборы могут питаться от сети с напряжением 220 вольт, а также быть низковольтными.

Установка точечных светильников

Накладные и встраиваемые точечные светильники устанавливаются по-разному. Первые монтируются на любые основания, включая бетонные перекрытия; вторые размещаются в конструкциях из материалов, в которых можно вырезать монтажное отверстие.

Установка накладных точечных светильников

Прежде чем переходить непосредственно к установке, выбирают схему расположения точечных светильников. Предварительная разметка может быть выполнена на глаз при помощи подручных средств, например, изоляционной ленты. Для точной разметки потребуются измерительные инструменты – рулетка или лазерный нивелир. Чтобы освещение было равномерным, световые потоки приборов должны пересекаться. Так, при высоте потолков 2,5 метра, светильники с углом рассевания 30 градусов нужно размещать на расстоянии до 1 метра друг от друга.

Следующий этап – подготовка проводки. Здесь тоже есть тонкости: изделия на напряжение 220 вольт могут питаться напрямую от бытовой электросети, а для подключения низковольтных моделей потребуется трансформатор.

Выводя питающий кабель из основания, учитывайте, что отверстие для него не должно быть очень большим, чтобы была возможность полностью скрыть его светильником.

После того как питание обеспечено, переходят к установке монтажной планки, к которой крепится осветительный прибор. Затем изделие подключается к сети и фиксируется в месте размещения. Соединять провода по старинке, скруткой, не рекомендуется из-за ненадежности этого способа. Предпочтительнее использовать специальные клеммные колодки, обеспечивающие надежный контакт.

Если устройство оборудовано встроенным светодиодным модулем, то можно сразу же переходить к проверке работоспособности; у моделей со сменными источниками света – предварительно устанавливается подходящая лампа.

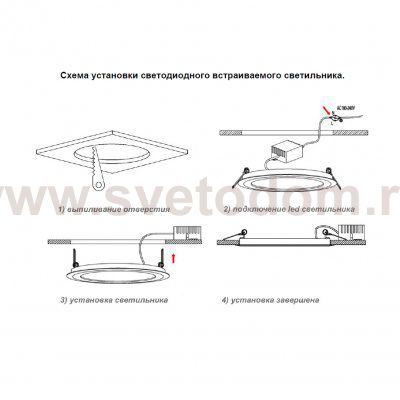

Установка встраиваемых точечных светильников

Как и в случае с накладными изделиями, работы начинаются с разметки мест размещения и прокладки питающих проводов. Под натяжные потолки проводка и основания для светильников создаются перед монтажом полотна.

Для крепления приборов используются специальные закладные формы определенного диаметра или универсальные. Последние нужно вырезать под светильники при помощи канцелярского ножа. Затем из перфоленты создается П-образный элемент, с одной стороны присоединяющийся к закладной мини-саморезами, с другой – к базовому потолку. Чтобы крепеж получился нужного размера, измеряют расстояние от основного потолка до нижнего края потолочного профиля. Кроме перфоленты в качестве крепления может использоваться регулируемая стойка. Для фиксации изготовленного элемента используются дюбель-гвозди. Отверстия под них пробиваются перфоратором.

Проводка прокладывается в соответствии с выбранной схемой размещения осветительных приборов. Для питания устройств не допускается использование кабелей сечением менее 1,5 кв. мм, а также любые провода и шнуры. При монтаже оставляют запас проводника в месте установки светильника. Еще раз напомним, что для соединения лучше использовать специальные клеммники и прокалывающие зажимы.

Для защиты основания от перегрева применяются термокольца из ABS-пластика. Помимо этого, элемент помогает укрепить края будущего отверстия под светильник. Кольцо тщательно промазывается специальным клеем и прижимается к натяжному потолку. Отверстие аккуратно прорезается канцелярским ножом. При этом важно не оставить «лоскутков», выходящих за пределы термокольца: иначе материал будет мешать охлаждению лампы.

Далее следует регулировка высоты закладных. Элементы вытягивают так, чтобы они оказались вплотную к полотну, но не давили на него. После этого выводятся провода питания, к которым подключаются светильники. Наконец, осветительные приборы занимают свои законные места. Важно помнить, что пружинные крепления должны быть заведены не за полотно, а за закладную.

Особенности монтажа в гипсокартонные потолки

В конструкции из гипсокартона точечные светильники устанавливаются после наложения слоя шпатлевки. Составляется подробный план размещения осветительных приборов, согласно которому осуществляется прокладка проводки под потолком и прорезка отверстий в смонтированной конструкции. Для этого применяется дрель с коронкой подходящего диаметра. Если потолок снабжен декоративным покрытием, например, из пластиковых панелей, не допускается размещение устройств на стыках и швах обшивки.

Монтаж точечных светильников в натяжной потолок

Установка и монтаж светильников в натяжные потолки начинается с разметки мест их будущего крепежа. Разметку эту делают еще до натяжки полотна.

Применить можно два способа:

• рулетку и карандаш

• лазерный нивелир

Разметка

При использовании нивелира, сначала все метки можно сделать внизу, а затем лазером перенести эти точки непосредственно на потолок.

При разметке на полу удобно работать не рулеткой, а заранее изготовленным шаблоном. Например, отрезком плинтуса или пластикового кабель канала, отрезанного определенной длины, соответствующей расстоянию между светоточками.

Чтобы не портить покрытие пола, воспользуйтесь бумажным скотчем.

После натяжки полотна, благодаря отметкам на поверхности пола, будет очень легко перенести все эти места крепежа на уже готовый потолок.

Главное соблюдайте минимальное расстояние от края отверстия в полотне ПВХ пленки и багетом.

Оно должно быть не менее 2,5-3см.

Материалы и приспособления

Инструмент и материал, который вам понадобится для монтажа закладных и подключения точечных светильников:

• пассатижи, а лучше узкие ”утконосы”

• рулетка

• кабель ВВГнг-Ls 3*1,5мм2

• нож электрика

• канцелярский нож

• индикаторная отвертка

• перфолента 12*0,7мм или жесткая регулируемая стойка

• зажимы Wago

• термокольцо

• отвертка

• перфоратор

• дюбель-гвозди

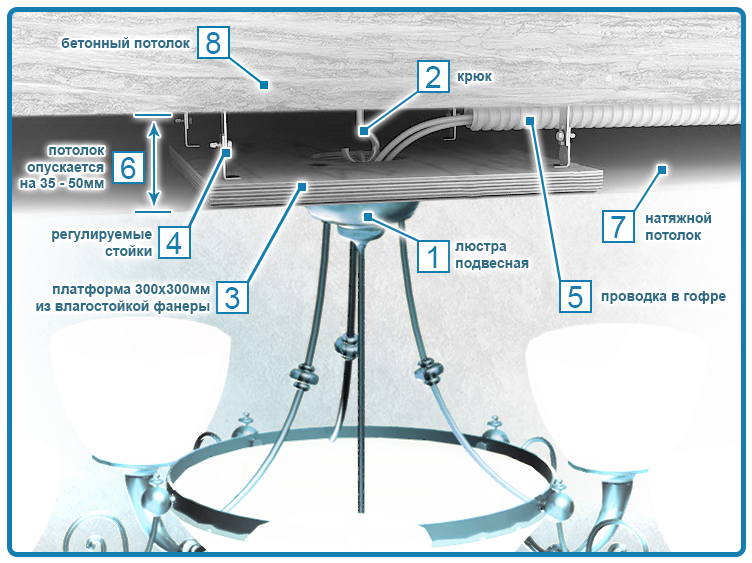

Изготовление закладной для светильника

Для начала подготавливаете закладную. Для установки светильников в натяжной потолок существуют уже готовые закладные платформы. Они бывают:

• универсальные

• под конкретный диаметр

Если у вас универсальная, то вырезаете в ней отверстие, согласно диаметра светильника.

После этого, обязательно еще внизу примеряете к ней корпус, чтобы затем после натяжки потолка не возникало неожиданных проблем.

Далее выверяете наибольшее расстояние от базового (основного) потолка до нижнего уровня профиля. Это необходимо, чтобы отрезать перфоленту нужного размера.

замер расстояния от базового потолка

замер расстояния на платформе

Затем выгибаете эту самую ленту, придавая ей П-образную форму (размер зависит от диаметра вашего светильника):

После чего, ее нужно закрепить при помощи так называемых ”клопов” на закладной. “Клопы” – это мини саморезы 3,5*11мм

Если в конструкции светильника не предусмотрен такой крепеж саморезами, то просто пропускайте ленту в специальных прорезях под закладную и загибайте на требуемой высоте.

Вместо ленты можно использовать регулируемую стойку.

Она конечно более жесткая по конструкции, но не настолько универсальная.

Некоторые от ленты отрезают небольшой кусочек длиной в 3 отверстия и загнув его, создают дополнительное крепление для питающего провода.

Делать так нельзя. Можете легко повредить оболочку кабеля. Уж лучше воспользоваться для этой цели пластиковым хомутиком.

После сборки, остается закрепить всю конструкцию закладной к базовому потолку.

Пробуриваете перфоратором отверстие в заранее размеченных местах и с помощью дюбель гвоздей прикручиваете закладную к потолку.

Подключение кабеля

Кабель питания марки ВВГнг-LS 3*1,5мм2 должен быть проложен заранее по трассе расположения светильников.

Нельзя использовать в качестве домашней проводки освещения всякого рода провода и шнуры, типа ШВВП. Разрешенная марка именно ВВГнГ-Ls, либо NYM.

При этом минимально допустимое сечение групповых линий кабеля выбирай не менее 1,5мм2. Никаких 2*0,75мм2! Даже если у вас и нагрузка совсем маленькая.

В месте, где будет располагаться светоточка, оставляете запас кабеля в виде петли (ее потом нужно будет разрезать).

Эта петля должна свисать на уровне не менее 10-15см от уже натянутого полотна или нижней кромки закладной.

Клеммники Wago и прокалывающие зажимы

Разрезаете петлю в нижней части пополам, снимаете изоляцию с проводов на 11-12мм и соединяете их обратно через клеммник Wago серии 2273.

При этом на оставшуюся свободную клемму будут подключаться питающие провода с самого светильника. Такая схема подключения называется параллельной или подключение шлейфом.

1 of 2

Кстати, можно для этой цели вовсе и не резать кабель, оставив его цельным. Достаточно вместо Ваго применить специальные прокалывающие зажимы.

При их использовании, снимаете только верхнюю защитную оболочку с кабеля ВВГнг-Ls, основные жилы остаются не тронутыми. Заводите эти жилы в верхнюю часть прокалывающего зажима и защелкиваете его.

Встроенные ножи должны автоматически проткнуть изоляцию, создав надежный контакт. К нижней половинке подключаются таким же способом провода на светильник.

Смонтировав клеммники подключаете всю группу светильников к питающему проводу. Желательно после этого проверить индикаторной отверткой наличие напряжения на конечных контактах, чтобы потом не пришлось разбирать потолок и искать, где же пропала фаза.

Если все нормально, на этом основная часть монтажа закладных завершена. Теперь пора приступать непосредственно к самому монтажу и подключению точечного светильника.

После натяжки полотна, по ранее установленным меткам на поверхности пола, размечаете маркером и лазерным лучем нивелира точки, где необходимо будет разрезать полотно.

Если нет нивелира, то отмеряете расстояние от стен обыкновенной рулеткой.

Монтаж термокольца

Затем нужно наклеить термокольцо требуемого размера.

Оно изготавливается из термостойкого АБС пластика (стандартная толщина — 2мм). Такой материал способен кратковременно выдерживать температуру даже до 100 градусов.

Выполняет кольцо две функции:

• защищает полотно от теплового воздействия светильников

Иногда для мощных и ярких светоточек приходится наклеивать сразу по два кольца, дабы корпус светильника не задевал потолок и не происходило подобных неприятностей.

В первую очередь это относится к светильникам с галогенными лампочками.

Светодиодные лампы этому подвержены в меньшей степени. Их температура нагрева обычно не превышает 60 градусов. Для натяжного потолка это не является опасной температурой.

• выполняет роль механической защиты

То есть, позволяет вырезать отверстие в потолке так, чтобы оно при этом не разошлось.

Поэтому важно равномерно нанести клей (Космофен, Контакт и др.) по всему контуру кольца. Не должно остаться ни одного не проклеенного участка.

В тот момент, когда вы прижимаете кольцо, не нужно водить по нему пальцем, иначе оно может соскользнуть по клею. Достаточно просто его прижать и все.

Далее, осторожно, канцелярским ножом протыкаете полотно и вырезаете отверстие. При этом лучше не оставлять ничего лишнего, так как в противном случае пленка полотна будет касаться или закрывать радиатор лампочки, ухудшая ее охлаждение.

Если у вас огромный светильник, то не забывайте, что нельзя вырезать сколь угодно большой диаметр отверстия.

Он всегда ограничивается отношением толщины полотна к силе его натяжения. Например, для небольшой площади в 4м2 (2*2) и толщине пленки потолка 2,5мм – максимально возможное отверстие будет – 8см.

Кроме круглых колец еще встречаются и квадратные. Их используют для светильников с квадратным основанием.

Но большинство светильников квадратной или другой формы, без проблем подходят под круглые посадочные узлы.

Квадратные термо кольца бывают не всех размеров, и к тому же имеют немного другой принцип монтажа.

Размер отверстия в закладной должен быть на пару миллиметров больше наружного размера этого ”термо-квадрата”для того, чтобы он как бы проваливался в закладную и не деформировал от натяжения потолок.

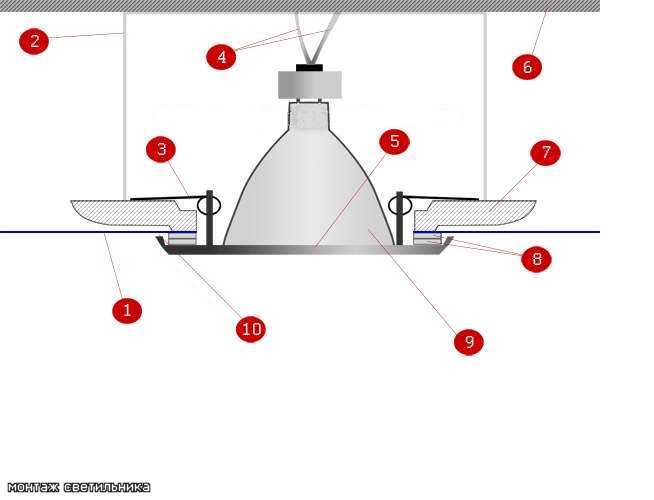

Монтаж светильника в потолок

Далее нужно выровнять закладную. Захватываете ее пальцами и вытягиваете на перфоленте вниз так, чтобы она подошла вплотную к натяжному потолку, но при этом не давила на него.

Изначально закладные выставляются на уровне профиля. После натяжения полотна, наклейки колец и вырезания отверстий они выводятся на уровень с полотном (вытягиваются или вдавливаются).

Если вы сделаете закладную даже на 1-2мм выше уровня багета, то это не правильно. Полотно в зависимости от площади всегда провисает на 1-3см и соответственно, если закладная будет выше профиля, или на его уровне, светильник получится как бы вдавленным.

Может даже образоваться эффект набухания потолка из-за протечки воды у соседей сверху.

Это очень не красиво смотрится. Особенно на глянцевых потолках.

Для каждого вида лампочек рекомендуется разная высота опускания полотна от базового:

• для GX-53 – 35-50мм

• для E-27 – 100мм

• для MR-16 — 60-70мм

• для светильников с цоколем G9 — 40мм

Рекомендуемая мощность лампочек – не более 40Вт. Иначе можно легко повредить ПВХ пленку. В первую очередь это относится к галогенным моделям. Вот какие бывают последствия.

Далее выпускаете наружу провода питания и через клеммники Wago подключаете фазу и ноль к проводам вашего светильника.

Если проводка выполнена гибкими проводами с многопроволочными жилами, то для обеспечения надежного контакта их необходимо либо залудить, либо обжать наконечниками НШВИ.

Однако можно обойтись и без этого, достаточно воспользоваться клеммниками Ваго специальной серии №221, 222 (с флажками) , которые предназначены как для гибких, так и для многожильных проводов.

При трехжильном питающем кабеле, 3-ю жилу заземления нужно подключать на корпус светильника. Если он у вас пластиковый, а не металлический, то просто оставляете ее не задействованной.

Подключение светильников с драйвером

Если вы будете монтировать светодиодные светильники, то помните, что зачастую с ними в комплекте идут свои источники питания – led драйверы. И напряжение 220В подается через них, а не напрямую в светодиодную лампочку.

Они могут быть как встроены, так и вынесены за пределы корпуса и подключаются к нему через разъем.

Правда бывает соединение и на пайке.

Имейте в виду, что если у вас внезапно перестал работать точечный светильник, то чаще всего у него выходят из строя не сами светодиоды, а именно драйвер.

Поэтому при покупке старайтесь выбирать те светильники, где драйверы подключены именно через втычные разъемы, а не вмонтированы в корпус.

Если он сгорит, то не придется курочить сам светильник.

Вытащил из разъема старый, воткнул новый и наслаждайся комфортным освещением далее. Минимум затрат, как денежных так и временных.

Светодиодные точечные светильники выигрывают по многим параметрам перед остальными. Помимо температуры нагрева и малого расхода электроэнергии, это еще и напряжение питания.

Есть много моделей, которые будут исправно работать и давать нормальное освещение даже при минимальном напряжении 85 вольт. И не перегорят при его максимуме в 277В!

Также заранее обращайте внимание, поддерживают ли они возможность диммирования. Это функция есть не у всех моделей.

Для подключения драйвера необходимо подать напряжение на провода питания обозначенные как L (фаза) и N (ноль). Выходное напряжение с него идет уже пониженным 12В-24В.

Выходные провода отмечены как ”+” и ”-”.

Даже если вы перепутаете фазу и ноль на питании 220В, ничего страшного не случится, он от этого не сгорит.

Ну а разъем выходного напряжения на драйвере обычно делают так, что подключить его по другому (перепутав ”+” и ”-” ) не получится.

Только будьте внимательны, иногда на корпусе китайцы могут ошибочно сделать надпись Input (вход 220В) там, где должен быть Output (выход).

При съемном драйвере питания на светодиодных лампах очень удобно сначала подсоединить сам driver, а уже только потом, через его разъем воткнуть светильник.

Особо нужно отметить, что все соединения за натяжным потолком должны быть доступны для осмотра, ремонта и эксплуатации.

Именно поэтому запас кабеля делайте такой длины, чтобы провода можно было спокойно вытащить наружу через кольцо и произвести при необходимости переподключение или замену клемм.

Чтобы драйвер не болтался в воздухе на своих гибких проводах, его можно закрепить с помощью пластиковых кабельных хомутов непосредственно к питающему кабелю проводки ВВГнг.

Жилы у него достаточно жесткие и вам не придется придумывать специальное место за потолком, где же уложить driver питания.

После завершения всех процедур по подключению, спрячьте драйвер вместе с кабелем за кольцо.

Аккуратно подожмите подпружиненные лапки по бокам, заведите их именно за закладную (не за ПВХ пленку) и таким образом окончательно закрепите светильник.

1 of 2

То же самое проделываете со всеми остальными светоточками. Подаете напряжение и проверяете свечение ламп.

Как установить прожекторы | Оснащен светодиодом

Хотите научиться устанавливать светодиодные прожекторы? Если это так, вы пришли в нужное место. У нас есть вся необходимая информация для работы! Более того, мы составили руководство, в котором также подробно описаны интересные факты о светодиодных прожекторах. Здесь вы найдете все, что вам нужно знать об установке прожекторов и многое другое!

Как установить прожекторы: полезное руководство

Прежде чем вы сможете узнать об установке светодиодных прожекторов, мы считаем важным поделиться некоторой базовой информацией о прожекторах в целом.

Например, знаете ли вы, что LED расшифровывается как «светоизлучающий диод» и успешно превращает электричество в свет? Хотя светодиодные фонари можно найти практически где угодно и использовать практически для чего угодно, их часто можно найти в (или на) транспортных средствах. Кроме того, все больше автопроизводителей заменяют лампы накаливания на светодиодные как для наружных, так и для внутренних целей.

Эти светодиодные прожекторы имеют множество преимуществ по сравнению с лампами накаливания, некоторые из которых включают в себя: устойчивость к вибрациям, длительный срок службы автомобиля, более быстрое включение по сравнению с лампами накаливания и чрезвычайно компактные размеры.

Светодиоды

обычно работают с эффективностью 80 процентов, в то время как обычные лампы или лампы накаливания работают с эффективностью около 20 процентов. Кроме того, срок службы светодиодов составляет около 50 000 часов, а срок службы галогенных ламп составляет в среднем 5 000 часов. Светодиодные фонари имеют множество функций и идеально подходят для задних фонарей, сигналов поворота и потолочных фонарей. Внедорожные фонари и световые полосы также чрезвычайно популярны.

Еще одним замечательным качеством светодиодных светильников является их исключительная долговечность. В частности, у этих ламп нет нити накала, которая могла бы перегореть, или частей, которые могли бы сломаться. Поэтому их не нужно будет заменять так часто, как традиционные светильники. Это означает, что вы можете в конечном итоге сэкономить время и деньги, приняв решение перейти на светодиодные фонари.

В связи с тем, что светодиодные прожекторы можно устанавливать различными способами и в различных местах, для помощи создаются уникальные приложения. Помните, что эти фары идеально подходят для улучшения вашей видимости на дороге и за ее пределами, особенно в темных местах и ​​в условиях низкой освещенности.

Перво-наперво, вам нужно подумать о местах установки. Тем не менее, начальным этапом установки всех светодиодных фонарей будет вопрос безопасности: всегда обязательно отсоединяйте автомобильный аккумулятор, в противном случае существует высокий риск получения травмы или несчастного случая. Для этого откройте капот автомобиля и с помощью гаечного ключа найдите гайку и черный провод массы на минусовой клемме аккумуляторной батареи. Обязательно отсоедините черный заземляющий кабель, чтобы он не касался клеммы, и подверните его сбоку от аккумулятора.

После этого вы будете готовы к следующему шагу: место установки. Выберите место, которое лучше всего подходит для вас. Вообще говоря, некоторые распространенные места, которые люди обычно делают, — это крыша автомобиля или боковое зеркало. Выбор этого места важен, так как вам нужно будет выбрать место, чтобы отрезать провод нужной длины, необходимый для проекта. Также следует отметить одну важную вещь: если вы решите разместить фонарь на крыше вашего автомобиля, вам придется просверлить его. Это может привести к утечке.

Далее вам нужно найти место для выключателя. В частности, вы можете установить переключатель в своем автомобиле, чтобы включать и выключать прожектор. Это определенно будет удобно для вас. В зависимости от прожектора, выключатель может быть включен, что не требует проводки. Тем не менее, выбор подключения света к выключателю на приборной панели может потребовать дополнительной установки.

Если у вас есть прожектор без электрического реле, вам необходимо его установить. Причина в том, что большинство прожекторов должны проходить через реле перед подключением к источнику питания. В большинстве случаев реле можно найти в местном автомобильном магазине. После покупки установите реле внутри двигателя, лучше всего где-нибудь вдоль кузова автомобиля.

Несколько советов, которые следует учитывать при монтаже реле: Нагрев может повредить его, поэтому не устанавливайте деталь слишком близко к выпускному коллектору. По сути, вы можете использовать все, что поможет вам установить, что угодно безопасное и надежное, включая двусторонний скотч, клей или сверло.

Теперь подсоедините короткий черный провод от реле к болту на кузове автомобиля. Конечно, провод не обязательно должен быть черным, но это рекомендуется из эстетических соображений. Сверните проволоку, ослабляя болт, и закрепите проволоку прямо под головой. Чтобы закончить, скрутите проволоку, обернув ее вокруг себя, чтобы болт оставался хорошо и плотно на месте. Наконец, снова затяните болт.

Теперь вам понадобится линейный держатель предохранителя. Когда у вас есть этот кусок, подключите его к реле. Убедитесь, что в держателе предохранителя есть предохранитель, достаточно сильный, чтобы выдержать прожектор. К плюсовой клемме аккумулятора подведите провод от держателя предохранителя. Протяните провод от реле и подключите его к положительному выводу. Опять же, способов соединения проводки много, но пайка провода — самый эффективный.

Теперь, если вы решите установить переключатель, убедитесь, что вы прокладываете провод от последнего открытого контакта на реле. Это позволит выключателю отключить питание прожектора. Не пропускайте провод через предметы, которые могут расплавить или сломать его.

Теперь вы готовы просверлить монтажные отверстия для прожектора. Вы должны использовать инструменты, которые, вероятно, поставлялись с монтажным комплектом прожектора. Решив разместить свет на зеркале заднего вида, вам не нужно будет защищать его от атмосферных воздействий. Тем не менее, если вы собираетесь разместить фонарь на крыше вашего автомобиля, из-за того, что может произойти утечка, вам нужно будет поместить силикон вокруг отверстий и закрепить фонарь болтами, что создаст водонепроницаемое уплотнение. Или, возможно, в комплекте шла полоска атмосферостойкого материала.

Наконец, закрепите переключатель на приборной панели, просверлив отверстие в обивке и продвинув переключатель через него сзади. После завершения будет виден только переключатель. Убедитесь, что переключатель находится в легкодоступном месте. Кнопка монтируется так же, как и переключатель. Коммутатору потребуется собственное заземление и источник питания для правильной работы.

Как только вы найдете блок предохранителей со стороны водителя, найдите предохранитель, который включает электронное устройство (например, радио или фары). Извлеките предохранитель и вставьте «дополнительный» или стандартный ножевой держатель предохранителя, к которому можно подключить провод от переключателя. Это гарантирует, что прожектор не будет работать, когда автомобиль не работает, что сэкономит вам энергию.

Наконец, очистите все и закрепите проводку. Затем протестируйте новый прожектор и убедитесь, что он работает правильно.

Выбор правильного освещения

Теперь, когда дело доходит до выбора правильного освещения, необходимо учитывать множество различных факторов, в том числе следующие:

• Размер
• Форма
• Диаграмма луча
• Цвет светодиода
• Безопасность

Размер Размер

— одна из самых важных характеристик, которую следует учитывать, если вы думаете о том, чтобы добавить светодиодную фару в свой автомобиль. Чем больше светодиодный светильник, тем больше у вас будет лампочек, а это означает, что больше света будет излучать этот новый элемент. Размер светодиодных прожекторов варьируется от 4 до 50 дюймов. Чем больше свет, тем больше вы можете ожидать платить.

Форма

Когда дело доходит до выбора формы вашего светодиодного прожектора, вам нужно решить, какая форма больше всего вам нравится и соответствует вашим потребностям. Нет никаких реальных преимуществ для различных доступных форм. Это больше вопрос эстетики и ваших личных предпочтений.

Диаграмма направленности

Диаграмма луча светодиодного светильника относится к тому, насколько широкий луч будет производить свет. Диаграммы точечного луча узкие, но достигают большого расстояния. Шаблоны луча заливающего света предлагают широкий луч. Комбинированная диаграмма направленности сочетает в себе и то, и другое, предлагая направленную и направленную диаграмму направленности. Прежде чем выбрать диаграмму направленности, лучше всего точно определить, зачем вам нужен светодиодный светильник и для чего вы планируете его использовать.

Цветной светодиод

Возможно, это одна из самых забавных особенностей: разные цвета светодиодов могут иметь определенные преимущества перед другими. Опять же, цвет света в конечном итоге будет фактором того, как и где вы планируете использовать свет. Например, белый свет является самым ярким и лучше всего подходит для любого типа вождения. Тем не менее, желтый свет лучше всего подходит для вождения в условиях плохой видимости, например, в тумане. Синий, красный и зеленый цвета часто выбираются для автомобилей экстренных служб и, следовательно, привлекают больше внимания. Эти последние огни обычно используются только для автомобилей скорой помощи, а не для повседневной езды.

Безопасность

Выбирая светодиодный прожектор для своего автомобиля, грузовика или транспортного средства, вы всегда должны выбирать безопасный и законный вариант. В каждом штате действуют разные законы в отношении того, что «разрешено» на дороге в отношении светодиодных фонарей. Рекомендуется зайти в местный Департамент транспортных средств, чтобы лучше понять, какой тип света вам разрешено использовать и как вам разрешено его использовать.

Несмотря на то, что светодиодные фонари предлагают множество стимулов, они могут мешать другим водителям на дороге. Поэтому всегда убедитесь, что вы сознательны и внимательны к своему окружению и другим.

Производители светодиодных светильников

Существуют буквально сотни производителей светодиодных светильников. Лучшее, что вы можете сделать для себя, — это увидеть продукт лично, а также прочитать отзывы покупателей о продукте. У каждого человека, который рассматривает возможность покупки светодиодных фонарей, есть своя повестка дня или потребность в них. Поэтому нужно подумать о том, чего вы хотите, а затем идти к этому.

Поиск подходящего освещения для вас

Прежде чем вы сможете подумать об установке нового светодиодного светильника, вам необходимо убедиться, что вы приобрели продукт, соответствующий вашим желаниям и потребностям. Только после этого следует изучить варианты установки.

Если вы чувствуете себя комфортно в автомобиле, пользуетесь инструментами и т. п., тогда у вас не должно возникнуть проблем с выполнением работы самостоятельно.

Если вам неудобно выполнять процесс установки самостоятельно, рекомендуется доверить автомобиль и светодиодный фонарь профессионалу. Проверьте свой местный город на наличие автомобильных магазинов, которые могут позаботиться об этой работе. Вы должны быть в состоянии найти вариант по разумной цене, который удобен для ваших нужд. Тем не менее, из соображений безопасности, а также для того, чтобы убедиться, что ничего не повреждено, не работайте с автомобилем, если вы не можете этого сделать.

Самое главное, наслаждайтесь новыми светодиодными прожекторами! И поздравляю с покупкой и новым продуктом.

Источники:

https://www.ledequipped.com/прожекторы/

https://www.popularmechanics.com/cars/how-to/a10124/how-to-install-your-own-driving-lights-16543999/

https://betterautomotivelighting. com/2017/05/03/15-brands-led-headlight-bulb-shoot-ones-best/

http://www.electroniclights.co.za/feature.php

Подключение светодиодных прожекторов с регулируемым током: что можно и чего нельзя делать — служба поддержки клиентов

Некоторые светодиодные светильники регулируются по току (например, 350 мА, 500 мА, 700 мА и 1050 мА). Они требуют постоянного тока. Чтобы превратить сетевое напряжение 230 В в ток, нужен отдельный блок питания, блок питания с регулируемым током.

Должны быть подключены последовательно

Светодиоды, управляемые по току, нельзя подключать под напряжением! Кроме того, они всегда должны быть подключены в последовательной цепи. В последовательных цепях есть только один путь тока. Ток входит через + и покидает прожектор через +, чтобы продолжить свой путь к следующему прожектору. Ток течет в одном направлении через все прожекторы до тех пор, пока все они не окажутся под током.

Внешний источник питания необходимо настроить на количество прожекторов и их мощность. При постоянном токе напряжение будет равномерно распределяться по разным точкам.

Моделирование настройки

Попробуем упростить вопрос на примере. В этой конфигурации мы собираемся установить три светодиодных прожектора мощностью 3 Вт каждый (AB 10217-03-WW-25). Для прожекторов требуется непрерывный ток 700 мА.

Расчет необходимого напряжения Светодиодный прожектор

Исходя из формулы для электрической мощности, мы можем рассчитать напряжение, необходимое для каждого отдельного прожектора. Мощность равна вольтам на ампер.

Формула для электрической мощности:

Перевернув формулу, мы можем рассчитать напряжение на прожектор:

Каждому отдельному светодиодному прожектору требуется 4,29 В для поддержания постоянного тока 700 мА. В сумме на три прожектора потребуется 12,87В (= 3 х 4,29В). Общее напряжение прожекторов должно быть в пределах досягаемости источника питания.

Так что в данном случае вполне подойдет блок питания светодиода на 700мА с выходом от 9 до 30В. Этот блок питания имеет минимальное выходное напряжение 9 В и максимальное выходное напряжение 30 В. Общее напряжение, необходимое для прожекторов, не может быть больше или меньше выходного уровня источника питания.

Блок питания выдает слишком большое напряжение для количества прожекторов:

Допустим, вы хотите подключить только один прожектор мощностью 3 Вт, вам потребуется только 4,29 В. это ниже минимального напряжения источника питания 9 В. Это приведет к дефекту прожектора, потому что напряжение слишком высокое.

Вся цепь прожекторов всегда должна быть проверена сразу. Когда установщик проверяет блок питания с каждым прожектором отдельно, прожектор, которому требуется всего 4,29 В, сразу же получает полное минимальное напряжение 9 В. Это слишком много, поэтому пятно будет работать со сбоями.

Блок питания выдает слишком мало напряжения для количества прожекторов:

При подключении 8 таких прожекторов мощностью 3 Вт к одному блоку питания потребуется общий ток 34,23 В (= 8 x 4,29 В). Это выше, чем максимальное напряжение источника питания. Светодиодные прожекторы не достигают своей полной светоотдачи. Другими словами, они будут выглядеть «тусклыми».

Минимальное и максимальное количество прожекторов на блоке питания

Для этого блока питания 700 мА (9 – 30 В) необходимо установить как минимум три таких прожектора мощностью 3 Вт. Максимальная мощность блока питания составляет шесть таких прожекторов. Если вы хотите установить их больше, вам понадобится блок питания с более высокой выходной мощностью.

Во время установки светодиодных прожекторов с регулируемым током блок питания светодиодов ни в коем случае не должен находиться под напряжением ! Пренебрегите этим, и вы рискуете повредить светодиоды. Вы даже потеряете гарантию, сделав это. В случае сомнений обратитесь к профессиональному электрику.

Когда блоки питания светодиодов находятся под напряжением, они начинают искать количество напряжения, которое им необходимо распределить. Когда прожекторы не подключены, большинство источников питания будут продолжать наращивать напряжение до максимального значения.

Если к этому полностью заряженному блоку питания подключить светодиодный прожектор, он сразу же получит максимальное выходное напряжение. Если оно выше, чем максимальное напряжение светодиодного прожектора, светодиод выйдет из строя. Для этого требуется всего доля секунды.

Поэтому при установке светодиодных прожекторов крайне важно отключить напряжение на блоке питания.

Неправильная установка:

Предположим, мы поставили источник питания на 700 мА под напряжение. Затем мы подключаем светодиодный прожектор мощностью 7 Вт. Прожектор сразу же получит полную мощность 49 В. Максимальное напряжение для этого прожектора мощностью 7 Вт составляет всего 10 В (= 7 Вт / 0,7 А), поэтому светодиод будет поврежден.

Вам необходимо подключить все ваши светодиоды заранее, до подачи напряжения на блок питания. Таким образом, источник питания может подняться до требуемого напряжения.
