Как найти неисправный конденсатор на плате: Как проверить конденсаторы на плате, не выпаивая их и узнать емкость

Как проверить конденсаторы на плате, не выпаивая их и узнать емкость

Содержание статьи:

• 1 Правила проверки конденсаторов
• 2 Как проверить конденсаторы на плате, не снимая их
• 3 Как проверить емкость конденсатора

Как проверить конденсаторы на плате, не выпаивая их и узнать емкость

Иногда возникает острая необходимость проверить конденсаторы на плате, не выпаивая их, используя для этих целей мультиметр и другие подручные средства. Сразу нужно сказать, что лучше всё-таки выпаять конденсатор, поскольку таким образом можно более точно определить, насколько он исправен.

Для этого сначала нужно понять, какой перед нами конденсатор, полярный или неполярный. Если сбоку конденсатора есть маленькая черная линия или ноль, то конденсатор полярный. Проверять такой конденсатор с помощью мультиметра, нужно строго соблюдая полярность, подключая к плюсу красный, а к минусу черный щуп.

Правила проверки конденсаторов

Также, перед тем, как проверить конденсатор мультиметром, его нужно разрядить. Суть проверки заключается в том, что при подключении к конденсатору щупов мы начинаем его заряжать от штатного источника питания мультиметра. Во время этой проверки нужно внимательно следить за дисплеем прибора.

Итак, в самом начале на дисплее мультиметра, после подключения к конденсатору щупов, должны появиться цифры. Их значение будет постоянно увеличиваться, пока не отобразится цифра 1. Так и должно быть, единица означает, что конденсатор полностью зарядился.

Если же цифры не увеличивались, и сразу появилась 1, 2 или ноль, то значит, конденсатор не исправен. Это может быть короткое замыкание внутри или другие неисправности. Кстати, ещё перед самой проверкой, конденсатор нужно осмотреть на предмет вздутия корпуса или нарушение его целостности. Это нужно сделать еще перед тем, как проверить конденсаторы на плате. В противном случае конденсатор может разорвать.

При наличии каких-либо повреждений, лучше отказаться от использования конденсатора.

Как проверить конденсаторы на плате, не снимая их

Выше был описан способ проверки конденсаторов вне платы. То есть, конденсатор нужно выпаять, разрядить, затем проверить на работоспособность. Всё это, безусловно, занимает много времени, поэтому в некоторых случаях можно проверить конденсатор прямо на плате.

Итак, как же проверить конденсаторы прямо на плате, не снимая и не выпаивая их? В первую очередь нужно визуально осмотреть конденсаторы. Искать нужно вздутие корпуса, что чаще всего и говорит о наличии неисправного конденсатора.

Вздутие корпуса хорошо видно сверху конденсатора, там, где расположены насечки. Электролитические конденсаторы разрываются именно в этом месте. Поэтому если сверху корпуса конденсатора есть хоть малейшее вздутие, то такой конденсатор будет лучше всего заменить. Как заменить электролитический конденсатор читайте в другой статье https://samelektrikinfo.ru/.

Вздутие электролитического конденсатора говорит о том, что на конденсатор воздействовало завышенное напряжение. Виной этому может быть, например, неисправный резистор, который должен создавать определенное сопротивление в электрической цепи.

Чтобы проверить конденсаторы на плате, не выпаивая их, можно использовать всё тот же цифровой мультиметр. Для этого переворачиваем плату и находим контакты мультиметра. Затем переключаем конденсатор в режим измерения сопротивлений и подсоединяем щупы к контактам конденсатора.

Внимательно следим за дисплеем мультиметра. Если сопротивление растёт, то это значит одно — конденсатор заряжается. Дойдя до максимального значения, цифры исчезнут, что  будет говорить о том, что конденсатор полностью зарядился, а значит он целый, и, пробоя в нём нет. Таким образом, следует проверить все подозрительные конденсаторы на плате, можно даже не выпаивая.

Как проверить емкость конденсатора

Выше был описан самый простой способ, как проверить конденсаторы на плате. Однако проверить емкость конденсатора, таким образом, проблематично, поскольку все конденсаторы на плате соединены в одну цепь, и их емкость складывается.

Поэтому чтобы получить точные измерения ESR конденсатора и узнать его емкость, конденсаторы придётся выпаять с платы. Для измерения емкости и ESR конденсаторов рекомендуется использовать прибор под названием ESR метр, который позволяет достаточно точно измерить емкость и ESR показатели конденсатора.

Смотрите видео:



---

---

Поделиться с друзьями

Как проверить конденсатор самым простым, дешевым мультиметром

Итак, у вас есть проблема — нужно проверить исправность конденсатора, но подходящего измерительного прибора с функцией измерения емкости под рукой нет. Что же делать? Бежать в магазин и купить нужный мультиметр? Если вы будете постоянно иметь дело с измерением емкости и проверкой конденсаторов, такой шаг будет более чем оправдан, но для разовой, простой проверки подойдет и обычный, самый простой прибор.

Так что давайте узнаем, как можно проверить работоспособность конденсатора с помощью данного измерительного прибора, который вообще не имеет функции измерения емкости конденсаторов. Единственный недостаток этого способа — измерение емкости конденсатора таким способом просто невозможно.

Так что же нужно делать?

Начнем проверку. Представим, что вы уже разобрали прибор или устройство на котором нужно проверить конденсаторы, или же они и вовсе отпаяны. С последними работать будет даже проще. Но если конденсаторы нужно только проверить, лучше не выпаивать их с устройства. Особенно если сомневаетесь, что получится их выпаять и припаять на место.

• Итак, включаем мультиметр в режим измерения сопротивления. При этом выставляем самый высокий предел.

• Неважно, выпаян конденсатор или находится на плате — главное подключить щупы к выводам конденсатора. Но некоторые радиолюбители советуют отпаять хотя бы одну ножку конденсатора, чтобы устранить «паразитные помехи» прочих компонентов сети.

• Теперь наблюдаем за показаниями. На экране устройства вы увидите, что сопротивление конденсатора постепенно возрастает. Если это так — конденсатор исправен.

Как это работает?

Когда конденсатор набирает заряд его сопротивление, соответственно, растет. Если вы наблюдаете рост сопротивления, значит, конденсатор заряжается. При измерении сопротивления мультиметры подают через щупы определенное, фиксированное напряжение. Именно оно и заряжает конденсатор. Если сопротивление остается постоянным — конденсатор пробит и не набирает заряд.

Для такой вот проверки конденсатора годиться любая модель, которая может измерять сопротивление. Это может быть как универсальный цифровой прибор, так и простой, аналоговый измеритель. Но вот снимать данные простым, аналоговым инструментом интереснее.

• Аналоговый мультиметр должен быть включен в режим измерения сопротивления. Можно выбрать средний диапазон.
• Как и в случае с цифровым, дотроньтесь щупами к контактам конденсатора.
• Наблюдайте за стрелкой. Она будет до определенного момента ползти вверх, а потом падать назад.
  Если это происходит, значит, конденсатор заряжается и разряжается.

Как видите, все достаточно просто!

Стоит заметить, что мультиметры не смогут измерить емкость конденсатора. Хотя в большинстве случаев достаточно просто проверить работоспособность компонента.

Опубликовано: 2021-09-13 Обновлено: 2021-09-13

Автор: Магазин Electronoff

Как проверить конденсатор с помощью цифрового и аналогового мультиметра?

8 способов проверки и проверки конденсатора с помощью цифрового мультиметра и амперметра (AVO)

В большинстве работ по устранению неполадок и ремонту электрических и электронных устройств мы сталкиваемся с общей проблемой конденсаторов, когда нам нужно знать  как проверить и проверить конденсатор?   Хороший, плохой (мертвый), короткий или открытый?

Здесь мы можем проверить конденсатор с помощью аналогового (AVO-метр, т.е. амперметр, вольтметр, омметр), а также цифрового мультиметра, либо конденсатор в хорошем состоянии, либо мы должны заменить его на новый.

Примечание. Чтобы найти значение емкости, вам понадобится аналоговый или цифровой мультиметр с функциями измерения емкости.

Ниже приведены восемь (8) методов проверки и проверки исправности конденсатора, его неисправности, обрыва, разрядки или короткого замыкания .

Похожие сообщения:

• Как проверить диод с помощью цифрового и аналогового мультиметра — 4 способа.
• Как проверить реле? Проверка реле SSR и катушки
• Как измерить емкость с помощью мультиметра

Метод 1.

Проверка конденсатора с помощью цифрового мультиметра – режим сопротивления

Чтобы проверить конденсатор с помощью цифрового мультиметра (цифровой мультиметр) в режиме сопротивления

«Ом» или в режиме сопротивления , выполните следующие действия.

1. Убедитесь, что конденсатор полностью разряжен.
2. Установите измеритель на омический диапазон (установите его как минимум на 1000 Ом = 1 кОм).
3. Подсоедините щупы мультиметра к клеммам конденсатора (отрицательный к отрицательному и положительный к положительному).
4. Цифровой мультиметр на секунду покажет несколько цифр. Обратите внимание на чтение.
5. И тут же вернется в OL (Open Line) или бесконечность «∞». Каждая попытка шага 2 будет показывать тот же результат, что и в шагах 4 и 5. Это означает, что конденсатор находится в хорошем состоянии .
6. Если изменений нет, то Конденсатор разряжен .

Похожие сообщения:

• Проверка электрических и электронных компонентов и устройств с помощью мультиметра
• Как проверить транзистор мультиметром (DMM+AVO) — NPN и PNP — 4 способа

Метод 2.

Проверка конденсатора с помощью аналогового мультиметра – режим Ом

следующие шаги.

1. Убедитесь, что предполагаемый конденсатор полностью разряжен.
2. Возьмите измеритель AVO.
3. Поверните ручку на аналоговом измерителе, чтобы выбрать режим сопротивления «OHM» (всегда выбирайте более высокий диапазон Ом).
4. Подсоедините провода измерительного прибора к клеммам конденсатора. (COM к клеммам «-Ve» и «Положительный» к клеммам «+Ve»).
5. Запишите показания и сравните со следующими результатами.
6. Короткие конденсаторы
   : Закороченный конденсатор имеет очень низкое сопротивление.
7. Открытые конденсаторы : Открытый конденсатор не показывает движения (отклонения) на шкале омметра.
8. Хорошие конденсаторы : Вначале сопротивление будет низким, а затем постепенно увеличится до бесконечности. Это означает, что конденсатор в хорошем состоянии.

Способ 3.

Проверка конденсатора мультиметром в режиме измерения емкости

Особенности «С». Функцию емкостного режима в мультиметре также можно использовать для проверки крошечных конденсаторов. Для этого поверните ручку мультиметра в режим измерения емкости и следуйте следующим основным инструкциям.

1. Убедитесь, что конденсатор полностью разряжен.
2. Снимите конденсаторы с печатной платы.
3. Теперь выберите емкость «C» на мультиметре.
4. Теперь подключите клемму конденсатора к проводам мультиметра (красный к плюсу, а черный к минусу).
5. Если показание близко к фактическому значению конденсатора (т. е. значению, напечатанному на коробке с контейнером конденсатора).
6. Тогда конденсатор исправен. (Обратите внимание, что показание может быть меньше, чем фактическое значение конденсатора (номинальное значение конденсатора из-за допуска в ±10 или ±20 ).
7. Если вы читаете значительно меньшую емкость или вообще никакой, то конденсатор сдох и вам следует заменить его на новый для правильной работы.

Похожие сообщения:

• Как найти значение керамических конденсаторов?
• Как рассчитать подходящий размер конденсатора в мкФ и кВАр для улучшения коэффициента мощности
• Как преобразовать мкФ конденсатора в кВАр и наоборот? — Для коррекции PF

Метод 4.

Проверка конденсатора простым вольтметром

Чтобы применить этот метод к полярным и неполярным конденсаторам, необходимо знать значение номинального напряжения конденсаторов. Уровень напряжения уже указан на паспортной табличке электролитических конденсаторов. Хотя на керамических и SMD-конденсаторах напечатаны специальные коды. Вы можете следовать этому руководству, в котором показано, как читать и находить номинал керамических и неполяризованных конденсаторов с напечатанными на нем соответствующими кодами.

Кроме того, вы можете использовать DC Voltage «V» или Volt Mode в цифровом или аналоговом мультиметре для выполнения этого теста.

1. Обязательно отсоедините один провод (не беспокойтесь, положительный (длинный) или отрицательный (короткий)) конденсатора от цепи (при необходимости вы также можете полностью отсоединить)
2. Проверьте номинальное напряжение конденсатора, напечатанное на нем (как показано в нашем примере ниже, где напряжение = 16 В)
3. Теперь зарядите этот конденсатор в течение нескольких секунд до номинального (не точного значения, но меньшего, т. е. зарядите конденсатор на 16 В 9батарея В. Если значение напряжения батареи больше, чем номинальное напряжение конденсатора, это приведет к повреждению или взрыву конденсатора.) Напряжение. Обязательно соедините положительный (красный) вывод источника напряжения с положительным (длинным) выводом конденсатора, а отрицательный — с отрицательным. Если вы не уверены или не можете найти правильные выводы, вот руководство о том, как найти отрицательную и положительную клеммы конденсатора.
4. Установите значение вольтметра на напряжение постоянного тока и подключите конденсатор к вольтметру, соединив положительный провод батареи с положительным выводом конденсатора, а отрицательный — с отрицательным. Вы можете использовать цифровой или аналоговый мультиметр при выборе диапазона постоянного напряжения для той же цели.
5. Запишите начальное значение напряжения на вольтметре. Если оно близко к подаваемому на конденсатор напряжению, конденсатор в хорошем состоянии. Если он показывает гораздо меньше показаний, тогда конденсатор мертв. обратите внимание, что вольтметр будет показывать показания в течение очень короткого времени, так как конденсатор разряжает накопленные в вольтметре вольты.

Примечание. Значение напряжения конденсатора должно быть меньше напряжения аккумулятора. В противном случае он взорвет или сожжет конденсатор.

Похожие сообщения:

• Как найти номинал сгоревшего резистора (тремя удобными способами)
• Как найти значение резисторов SMD
• Как рассчитать номинал резисторов для светодиодов

Метод 5.

Проверка конденсатора путем измерения значения постоянной времени конденсатор известен в микрофарадах (обозначается мкФ), напечатанных на нем, т.е. конденсатор вообще не взорван и не сгорел.

Вкратце, время, необходимое конденсатору для зарядки примерно на 63,2% от приложенного напряжения при зарядке через резистор с известным значением, называется постоянной времени конденсатора (τ = Tau, также известное как постоянная времени RC) и может быть рассчитано как :

τ = R x C

Где:

• R = значение известного резистора в Омах
• C = значение емкости
• τ = тау (постоянная времени)

Например, если напряжение питания  9В , затем 63,2% напряжение питания около 5,7В . Мы будем использовать секундомер и заряжать конденсатор, пока значение не достигнет 5,7 В. Остановите часы и запишите показания времени в секундах. Для получения более подробной информации проверьте пример, приведенный ниже инструкций.

Теперь давайте посмотрим, как найти емкость конденсатора, измерив постоянную времени. (Примечание: осциллограф сделает это лучше с точным значением вместо мультиметра.

1. Обязательно отсоедините, а также разрядите конденсатор от платы.
2. Подключите известное значение сопротивления (например, резистор 5-10 кОм) последовательно с конденсатором.
3. Применить известное значение напряжения питания. (например, 12 В или 9 В) к конденсатору, соединенному последовательно с резистором 10 кОм.
4. Теперь измерьте время, необходимое для зарядки конденсатора примерно на 63,2% от приложенного напряжения. Например, если напряжение питания составляет 9 В, то 63,2% от него составляют около 5,7 В.
5. По значению данного резистора и времени, измеренному секундомером, рассчитайте значение емкости по формуле постоянной времени, т. е.  τ = Тау (постоянная времени) .
6. Теперь сравните рассчитанное значение емкости с напечатанным на нем значением конденсатора.
7. Если они одинаковы или почти равны , конденсатор в хорошем состоянии. Если вы обнаружите заметную разницу в обоих значениях, пора заменить конденсатор, так как он не работает должным образом.

Пример: Предположим, мы собираемся протестировать конденсатор 16 В, 470 мкФ. Если напряжение питания 9В, то 5,7В это 63,2% напряжения питания. Подключим конденсатор к аккумулятору для зарядки и запустим секундомер. Когда счетчик покажет 5,7 В, мы остановим секундомер. Предположим, секундомер показывает 4,7 секунды продолжительности времени.

Теперь используйте формулу постоянной времени τ = RC для измерения емкости, т.е. 004

Теперь сравните расчетное значение емкости с напечатанным на нем номиналом конденсатора.

• Если расчетное значение почти равно или отличается от требуемого конденсатора на ±10–±20. Это хороший конденсатор.
• Если расчетное значение далеко с заметной разницей, неисправен конденсатор.
• В нашем примере расчетное значение почти совпадает с фактическим значением конденсатора. Это означает, что конденсатор в порядке.

Также можно рассчитать время разряда. В этом случае можно измерить время, необходимое конденсатору для разряда до 36,8% пикового напряжения.

Полезно знать : Также можно измерить время, необходимое конденсатору для разряда около 36,8% пикового значения приложенного напряжения. Время разряда можно использовать как то же самое в формуле, чтобы найти значение конденсатора.

Метод 6.

Проверка конденсатора с помощью Целостность Режим проверки

В измерителях DMM и AVO режим проверки целостности цепи также можно использовать независимо от того, исправен ли конденсатор, открыт или замкнут. Для этого следуйте простым инструкциям ниже.

1. Отключите источник питания и снимите конденсатор с печатной платы.
2. Полностью разрядите конденсатор с помощью резистора.
3. Поверните ручку и установите мультиметр в режим проверки целостности цепи.
4. Соедините положительный (КРАСНЫЙ) щуп мультиметра с анодным (+) и общим (черным) щупом с катодным (-) выводом конденсатора.
5. Если мультиметр показывает признаки надлежащей непрерывности (звуковой сигнал или светодиодный индикатор), а затем внезапно останавливается и показывает OL (обрыв линии). Это означает, что конденсатор в порядке.
6.  Если мультиметр не показывает знак непрерывности со звуковым сигналом или светодиодом, это означает, что конденсатор открыт.
7. Если светодиод мультиметра горит и издает непрерывный звуковой сигнал, это означает, что конденсатор закорочен и его следует заменить новым.

Метод 7.

Проверка конденсатора визуально и Внешний вид Проверка

Это основной подход к определению неисправного конденсатора без использования мультиметра.

Конденсатор неисправен и поврежден, если вы обнаружите любое из следующих условий.

Выпуклое верхнее вентиляционное отверстие конденсатора

Верхнее вентиляционное отверстие электролитического конденсатора в форме K, T или X  являются слабыми точками , предназначенными для сброса давления во время отказа конденсатора, чтобы избежать серьезного повреждения окружающей среды и любых других компонентов, подключенных рядом с ним.

Если вы обнаружите выпуклую верхнюю часть конденсатора, это электролитический разряд (черный, белый, оранжевый цвет, который зависит от электролитического материала), т.е. конденсатор сбрасывает давление газа при выходе из строя и прерывает верхнее вентиляционное отверстие конденсатора.

Вздутие дна и приподнятый корпус конденсатора

Если давление образующегося газа не нарушает верхнее отверстие конденсатора во время отказа, он проходит через дно и давит на резину, из-за которой дно вздувается и поднимает корпус.

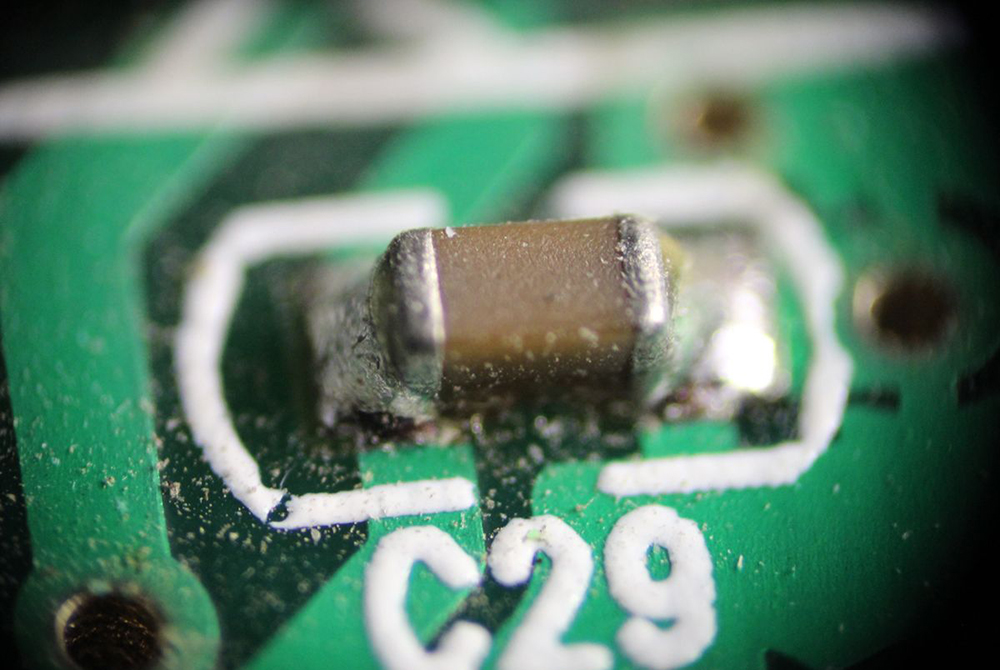

Проверка SMD и керамических конденсаторов

Если вы обнаружите следующие знаки на керамических или крошечных SMD конденсаторах, они неисправны и должны быть заменены на подходящие.

Разрыв или трещины в корпусе.

Повреждение или любые признаки обгорания корпуса.

Отверстие в корпусе.

Сломанные клеммы.

Похожие сообщения:

Как проверить и исправить дефекты печатной платы (PCB)?

Как проверить целостность электрических компонентов с помощью мультиметра?

Как проверить аккумулятор с помощью тест-метра?

Метод 8.

Традиционный метод тестирования и проверки конденсатора

Примечание. Рекомендуется не всем, а только профессионалам. Пожалуйста, будьте осторожны, выполняя эту практику, так как это опасно. Убедитесь, что вы профессиональный инженер-электрик / электрик и действительно знаете, что делаете что-то опасное.

Перед применением этого метода соблюдайте меры предосторожности и предупреждения. Это применимо только в экстренных случаях (где важна замена конденсатора на правильное значение), и других вариантов проверки поврежденного конденсатора нет. потому что во время этой практики могут возникнуть серьезные повреждения).

Если вы не уверены (поскольку во время этой практики могут возникнуть серьезные повреждения), воспользуйтесь другими вариантами (1–7) в качестве альтернативных методов устранения неполадок конденсатора.

Предположим, вы хотите проверить конденсатор (например, конденсаторы вентилятора, конденсаторы комнатного воздушного охлаждения или оловянные конденсаторы в печатной плате/печатной плате и т. д.)

Предупреждения и меры предосторожности при проверке конденсатора методом № 8.

Для надлежащей безопасности используйте источник постоянного тока от 12 до 24 В в случае использования как полярных, так и неполярных конденсаторов с резистором 1 кОм~10 кОм, 5~50 Вт. Резистор должен быть подключен последовательно с положительными клеммами аккумулятора и конденсатора. Таким образом, он уменьшит чрезмерный ток при зарядке конденсатора.

В случае отсутствия источника постоянного тока (например, батарей), конденсаторы с высокими номиналами (т.е. конденсаторы вентилятора на 3,5 мкФ, 120, 230 или 400 В) можно использовать на 120–230 В переменного тока, но при этом необходимо подключить ряд резисторы (скажем, 1 кОм ~ 10 кОм, 5 ~ 50 Вт) для подключения между конденсатором и источником питания 230 В переменного тока. Таким образом, это уменьшит зарядный и разрядный ток. Вот пошаговое руководство о том, как вы можете проверить конденсатор этим методом.

1. Отключите подозрительный конденсатор от источника питания или убедитесь, что хотя бы один вывод конденсатора отсоединен от печатной платы.
2. Убедитесь, что конденсатор полностью разряжен.
3. Подсоедините два отдельных провода к клеммам конденсатора. (Необязательно)
4. Теперь безопасно подключите эти выводы к источнику питания 24 В постоянного тока или 230 В переменного тока на очень короткий период (около 1–4 с) [или на короткое время, когда напряжение поднимется до 63,2% от напряжения источника].
5. Отсоедините предохранительные провода от источника питания 24 В постоянного тока/230 В переменного тока.
6. Теперь закоротите клеммы конденсатора (будьте осторожны и убедитесь, что вы надели защитные очки)
7. Если он дает сильную искру, то конденсатор исправен .
8. Если он дает слабую искру или вообще не дает искры, то это неисправный конденсатор . Придется сразу менять на новый.

Примечание : Имейте в виду, что полярный конденсатор не должен подключаться к сети переменного тока. С другой стороны, неполярный конденсатор может быть подключен к источнику постоянного тока, поскольку он представляет собой электролитические конденсаторы, расположенные вплотную друг к другу. Поскольку мы знаем, что конденсаторы блокируют постоянный ток, но пропускают переменный ток, но все же он будет заряжаться от источника питания постоянного тока, пока не достигнет уровня напряжения на клеммах. Короче говоря, неполярные конденсаторы могут работать как от переменного, так и от постоянного тока, в то время как полярные конденсаторы работают только от постоянного тока. Для получения более подробной информации ознакомьтесь с предыдущим важным постом о том, что произойдет, если мы неправильно подключим полярный конденсатор?

Похожие сообщения:

• Как найти подходящий размер кабеля и провода для установки электропроводки? – Примеры в метрической и имперской системе
• Как найти правильный размер автоматического выключателя? Калькулятор выключателя и примеры
• Как найти напряжение и силу тока выключателя, вилки, розетки и розетки
• Как измерить частоту с помощью мультиметра?
• Как измерить мощность с помощью цифрового и аналогового мультиметра?
• Как измерить сопротивление с помощью цифрового и аналогового мультиметра?
• Как измерить напряжение с помощью цифрового и аналогового мультиметра?
• Как измерить ток с помощью цифрового и аналогового мультиметра?
• Учебные пособия по электрике и ЭЭ своими руками

URL-адрес скопирован

Как проверить конденсатор с помощью мультиметра

Рис. 1: Мультиметр

Мультиметр — это универсальное устройство, используемое для измерения напряжения, силы тока, сопротивления и других проверок электрических цепей, таких как непрерывность и температура. Эти измерения используются для широкого спектра приложений, таких как проверка конденсатора на возможные неисправности. Мультиметр можно использовать разными способами для проверки неисправного конденсатора, тем самым устраняя причину ошибки в электронной плате. Ниже приведено полное руководство о том, как проверить конденсатор мультиметром.

Чтобы узнать больше о мультиметрах, прочитайте наше руководство по мультиметрам. Вы также можете узнать, как проверить аккумулятор с помощью мультиметра, в нашей технической статье.

Оглавление

• Метод 1: Использование емкостного режима на мультиметре
• Метод 2: используйте режим сопротивления (Ом) на мультиметре
• Метод 3: Используйте простой вольтметр для проверки конденсатора
• Метод 4: Используйте режим проверки целостности мультиметра для проверки конденсатора
• Метод 5: Используйте параметр постоянной времени для проверки конденсатора
• Метод 6: Визуально проверьте конденсатор на наличие неисправностей
• Метод 7: Традиционный метод проверки конденсатора
• Часто задаваемые вопросы

Посмотрите наш онлайн-выбор токоизмерительных клещей и мультиметров!

• Токоизмерительные клещи

• мультиметры

Метод 1.

Используйте режим измерения емкости на мультиметре

Большинство цифровых мультиметров имеют встроенный режим проверки емкости конденсатора, как показано на рис. 2 (обратите внимание на символ конденсатора). Это наиболее распространенный метод проверки конденсатора. Конденсатор можно проверить на работоспособность напрямую, войдя в режим измерения емкости в мультиметре и выполнив следующие действия:

1. Снимите проверяемый конденсатор с электрической платы.
2. Полностью разрядите конденсатор, соединив его с резистором, а затем извлеките конденсатор для проверки.
3. Подсоедините выводы конденсатора к выводам щупа (положительный вывод конденсатора к красному щупу, а отрицательный вывод конденсатора к черному щупу мультиметра). В типичном полярном конденсаторе более длинный вывод является положительным выводом, а более короткий вывод — отрицательным выводом.
4. Вращением ручки выбора мультиметра выберите режим измерения емкости.
5. Запишите значение на панели дисплея и сравните его со значением, указанным на корпусе конденсатора, чтобы проверить наличие неисправностей.
6. Некоторое отклонение от фактического значения допустимо (обычно в пределах допустимого диапазона 10–20 %), но если отображаемое значение очень высокое или очень низкое по сравнению с фактическим значением, конденсатор может быть неисправен и его необходимо заменить.

Рисунок 2: Режим измерения емкости (C) в мультиметре

Метод 2: использование мультиметра в режиме сопротивления (Ом)

Мультиметр в режиме сопротивления можно использовать для проверки исправности конденсатора. Основной используемый принцип заключается в способности конденсатора заряжаться, когда ток течет по его выводам. Для проверки конденсатора в режиме сопротивления выполните следующие действия:

1. Снимите проверяемый конденсатор с электрощита.
2. Полностью разрядите конденсатор, соединив его с резистором, а затем извлеките конденсатор для проверки.
3. Поверните ручку выбора и выберите значение в диапазоне Ом, например 1 кОм.
4. Подсоедините выводы щупов мультиметра к положительной и отрицательной клеммам проверяемого конденсатора. Через конденсатор протекает ток, и конденсатор начинает заряжаться.
5. В случае цифрового мультиметра на панели дисплея появится ряд значений, увеличивающихся по порядку и, наконец, достигающих бесконечности.
   1. Если отображаемые значения увеличиваются с очень низкого значения и приближаются к бесконечности, это показывает действие заряда конденсатора, гарантируя, что конденсатор работает нормально.
   2. Отображаемое постоянное очень низкое значение указывает на короткое замыкание конденсатора, а постоянное очень высокое значение указывает на то, что конденсатор ОТКРЫТ и может быть заменен в обоих случаях.
6. В случае аналогового мультиметра:
   1. Если стрелка указывает на очень низкое значение и движется к высокому значению (показывая процесс зарядки конденсатора), конденсатор работает нормально.
   2. Если стрелка застряла на очень низком значении, возможно, в конденсаторе КОРОТКОЕ ЗАМЫКАНИЕ, а если она застряла на очень высоком значении, возможно, конденсатор ОТКРЫТ и его необходимо заменить в обоих случаях.

Метод 3: Используйте простой вольтметр для проверки конденсатора

Чтобы проверить конденсатор с помощью функции вольтметра мультиметра, выполните следующие действия:

1. Обратите внимание на максимально допустимое напряжение на конденсаторе (35 вольт, как в случае конденсатора на рисунке 3).
2. Зарядите конденсатор до напряжения, меньшего, чем максимальное напряжение, допустимое для источника напряжения (например, 3 вольта в случае конденсатора, показанного на рис. 3, вполне подойдет). Убедитесь, что положительная клемма аккумулятора подключена к более длинной клемме конденсатора, а отрицательная клемма — к более короткой клемме конденсатора.
3. Подсоедините выводы конденсатора к щупам мультиметра (положительный вывод к красному и отрицательный к черному щупу соответственно).
4. Переместите ручку мультиметра и выберите диапазон напряжения постоянного тока. Если отображаемое значение совпадает с напряжением, до которого заряжен конденсатор, конденсатор работает нормально, в противном случае он неисправен.
5. Измерение должно быть выполнено быстро, иначе конденсатор начнет разряжаться, что приведет к ошибочным показаниям мультиметра.

Рис. 3. Номинальное напряжение на конденсаторе (А)

Метод 4. Проверка конденсатора в режиме проверки целостности цепи мультиметра

Конденсатор можно проверить на целостность с помощью цифрового или аналогового мультиметра, следуя приведенным инструкциям. внизу:

1. Снимите проверяемый конденсатор с электрической платы.
2. Полностью разрядите конденсатор, соединив его с резистором, а затем извлеките конденсатор для проверки.
3. Подсоедините выводы конденсатора к щупам мультиметра (положительный вывод к красному и отрицательный к черному щупу соответственно).
4. Поверните ручку мультиметра и выберите опцию проверки непрерывности (выберите символ, показывающий распространяющуюся волну).
5. Если прибор издает непрерывный звуковой сигнал (или загорается светодиод), это означает короткое замыкание конденсатора.
6. Если счетчик не издает звуковой сигнал, это означает, что конденсатор ОТКРЫТ.
7. Если измеритель сначала издает звуковой сигнал (или включает светодиод), а затем постепенно прекращает работу, это означает, что конденсатор находится в хорошем состоянии.

Метод 5: Используйте параметр постоянной времени для проверки конденсатора

Постоянная времени цепи — это время, необходимое конденсатору для зарядки до 63,2 % приложенного напряжения через известный резистор, и оно рассчитывается по формуле: Τ=RC

Где:

• Τ: Постоянная времени цепи, обычно обозначаемая греческой буквой тау
• R: Известное сопротивление
• C: Значение емкости в цепи

Например, если к последовательной комбинации резистора и конденсатора приложено напряжение 10 В, постоянная времени — это время, за которое емкость заряжается до 63,2 % от 10 В, что составляет 6,32 В. С помощью секундомера измерьте время, необходимое конденсатору для зарядки до этого напряжения (которое является постоянной времени цепи). Если сопротивление резистора равно 100 Ом, уравнение для постоянной времени можно использовать для получения значения конденсатора, используемого в цепи.

Чтобы определить, неисправен ли конденсатор или нет, используя в качестве параметра постоянную времени, выполните следующие действия:

1. Снимите проверяемый конденсатор с электрической платы.
2. Полностью разрядите конденсатор, соединив его с резистором, а затем извлеките конденсатор для проверки.
3. Подключите конденсатор с известным сопротивлением последовательно.
4. Подсоедините концы конденсатора к щупам мультиметра и установите ручку для измерения постоянного напряжения.
5. Подайте известное напряжение (например, 10 В) на последовательное соединение.
6. Обратите внимание на отображаемое на панели напряжение на конденсаторе.
7. С помощью секундомера измерьте время, необходимое для падения напряжения до 63,2 % от приложенного напряжения (в данном случае до 6,32 В, как обсуждалось ранее).
8. Используя соотношение Τ=RC, рассчитать емкость конденсатора вручную, используя значение постоянной времени Τ и сопротивления R.
9. Сравните экспериментальное значение конденсатора с напечатанным значением того же конденсатора. Если оба значения почти одинаковы, конденсатор исправен.
10. Если есть заметная разница между экспериментальными и распечатанными значениями, конденсатор неисправен, и его пора заменить.

Метод 6. Визуальная проверка конденсатора на наличие неисправностей

Конденсатор можно проверить визуально, чтобы выявить явные признаки и определить, неисправен он или нет. Конденсатор повреждается в следующих случаях:

Конденсатор имеет вздутое верхнее вентиляционное отверстие

При выходе из строя электролитического конденсатора давление сбрасывается через слабые места в верхнем вентиляционном отверстии конденсатора. Это позволяет избежать повреждения окружающих компонентов, которые подключены в непосредственной близости от вышедшего из строя конденсатора. Во время отказа конденсатор сбрасывает давление газа, вызывая электролитический разряд, который ломает верхнее вентиляционное отверстие конденсатора, что в конечном итоге приводит к вздутию верхней части, как показано на рис. 4.

Рисунок 4: Конденсатор с выпуклым верхним вентиляционным отверстием

Конденсатор имеет выпуклое дно и приподнятый корпус

При выходе из строя конденсатора, если давление выделяющегося газа не пробивает верхнее вентиляционное отверстие, он уходит вниз , тем самым проталкивая резину и вызывая вздутие, которое также приподнимает корпус.

Проверка керамических конденсаторов и устройств для поверхностного монтажа (SMD)

Следующие знаки на керамических конденсаторах и SMD можно проверить, чтобы определить, неисправны они или нет:

• Сломанные клеммы
• Прогоревшие, поврежденные или трещины в корпусе

Метод 7: Традиционный метод проверки конденсатора

Традиционный метод проверки конденсатора сопряжен с риском для компонентов и пользователя. Следовательно, этот метод следует практиковать только тогда, когда конденсатор нужно проверить в короткие сроки, в противном случае всегда безопаснее использовать один из методов, перечисленных в пунктах 1-6.

Для проверки конденсатора традиционным методом выполните следующие действия:

1. Правильно разрядите конденсатор с помощью резистора.
2. Подсоедините два отдельных провода к концам конденсатора.
3. Подключите выводы конденсатора к источнику питания 230 В переменного тока (или 24 В постоянного тока) на очень короткий период времени (примерно 1-5 секунд).
4. Отключите подачу напряжения и закоротите концы конденсатора.
5. Если он дает сильную искру, конденсатор годен к использованию.
6. Если искра слабая или искры нет вообще, конденсатор неисправен и его следует заменить.

Меры предосторожности при использовании традиционного метода проверки конденсатора:

• Всегда надевайте защитные очки при испытании этого метода.
• Никогда не подключайте полярный конденсатор к сети переменного тока.
• Для обеспечения надлежащей безопасности используйте 12–24 В постоянного тока как для полярных, так и для неполярных конденсаторов.
• Рекомендуется подключить резистор последовательно с положительными клеммами аккумулятора и конденсатора, чтобы избежать чрезмерного тока при зарядке конденсатора.

FAQ

Как разрядить конденсатор с помощью мультиметра?

Прикоснитесь щупами к клеммам конденсатора и дождитесь стабилизации показаний.

Как зарядить конденсатор мультиметром?

Используйте источник питания с требуемым напряжением. Подсоедините положительный вывод источника питания к положительному выводу конденсатора, а отрицательный вывод — к отрицательному выводу конденсатора.

При какой настройке мультиметра проверить конденсатор?

Самый распространенный метод — установка мультиметра в емкостной режим.

Как проверить неисправный конденсатор?

Подключите щупы мультиметра к конденсатору и установите его в режим измерения емкости.
