Намотка трансформатора своими руками: пошаговая инструкция

Намотать трансформатор своими руками – процесс не столько сложный, сколько длительный, требующий постоянной концентрации внимания.

Тем, кто приступает к такой работе в первый раз, бывает трудно разобраться, какой материал использовать и как проверить готовый прибор. Пошаговая инструкция, представленная ниже, даст новичкам ответы на все вопросы.

Подбор необходимых инструментов

Прежде чем приступить непосредственно к намотке, необходимо запастись всеми необходимыми для выполнения работы приспособлениями и инструментами:

  • Из двух стоек, скрепленных деревянной доской, и металлического прута между ними, имеющего форму рукояти, изготовить своеобразный вертел. Прут следует выбирать не толще 1 см и вставлять между стойками таким образом, чтобы его ось пронизывала каркас будущего устройства насквозь.

    Чаще всего для таких целей используют колодку из дерева, в которой проделывают отверстие для оси и «подгоняют» под размеры каркаса.

    Если под рукой окажется дрель – сделать это будет гораздо проще.

    Дрель нужно укрепить так, чтобы она находилась параллельно столу, а ее рукоять можно было свободно вращать. В патрон дрели следует вставить прут, предварительно надев на него колодку с закрепленным на ней каркасом трансформатора.

    Предпочтение лучше отдать пруту с резьбой, в этом случае колодку можно будет зафиксировать зажатием гайками с обеих сторон. В случаях, когда зажать каркас удается гайками, пластинами из текстолита или деревянными дощечками, в использовании колодки нет необходимости.

  • Механизм для намотки может заменить индуктор от телефона, станок для ниточных шпулей, прибор для перемотки пленки или какое-либо подобное устройство. Главное, чтобы процесс шел плавно, без срывов.
  • Еще одним приспособлением, без которого намотать трансформатор самостоятельно будет невозможно, является устройство для размотки. Обычно приборы такого рода работают по тому же принципу, что и приборы для намотки, разница лишь в том, что в данном случае
    можно обойтись без вращающей ручки
    .
  • Для подсчета числа витков понадобится отдельное устройство, например, счетчик воды, спидометр от велосипеда, электрический счетчик. Чтобы устройство заработало, его необходимо соединить с наматывающим станком гибким валиком. Если найти подобный прибор не удастся, то витки можно сосчитать устно.

Виды и способы, направления намотки обмоток трансформатора представлены на фото:

Изоляция слоев обмотки

[attention type=yellow]В некоторых случаях между проводами требуется вставить прокладки для изоляции. Чаще всего для этого используют конденсаторную или кабельную бумагу.
[/attention]
Середину соседних трансформаторных обмоток следует изолировать сильнее. Для изоляции и выравнивания поверхности под следующий слой обмотки потребуется специальная лакоткань, которую нужно обернуть с обеих сторон бумагой. Если лакоткани не найдется, то решить проблему можно с помощью все той же бумаги, сложенной в несколько слоев.

Бумажные полосы для изоляции должны быть шире обмотки на 2-4 мм.

[blockquote_gray]Для проверки неисправности трансформатора, прежде всего надо определить выводы всех его обмоток. Полезные советы о том, как проверить трансформатор мультиметром на работоспособность, читайте в следующей статье.

В этой публикации мы отвечаем на вопросы: для чего нужен блок питания 12в для светодиодной ленты.

Напряжение в наших электросетях оставляет желать лучшего. Как выбрать стабилизатор для дома 220в, узнайте из этого материала.
[/blockquote_gray]

Алгоритм действий

  1. Провод с катушкой закрепить в устройстве намотке, а каркас трансформатора – в устройстве намотки. Вращения делать мягкие, умеренные, без срывов.
  2. Провод с катушки опустить на каркас.
  3. Между столом и проводом оставить минимум 20 см
    , чтобы можно было расположить на столе руку и фиксировать провод. Также на столе должны находиться все сопутствующие материалы: наждачная бумага, ножницы, бумага для изоляции, включенный паяльный инструмент, карандаш или ручка.
  4. Одной рукой плавно вращать намоточное устройство, а второй – фиксировать провод. Необходимо, чтобы провод ложился ровно, виток к витку.
  5. Трансформаторный каркас заизолировать, а выведенный конец провода продеть сквозь каркасное отверстие и ненадолго зафиксировать на оси намоточного устройства.
  6. Намотку следует начинать без спешки: необходимо «набить руку», чтобы получалось укладывать обороты друг рядом с другом.
  7. Нужно следить, чтобы угол провода и натяжение были постоянными. Мотать каждый последующий слой «до упора» не следует, т. к. провода могу соскользнуть и провалиться в каркасные «щечки».
  8. Счетное устройство (если есть) установить на ноль либо внимательно считать витки устно.
  9. Изолирующий материал склеить или прижать мягким кольцом из резины.
  10. Каждый последующий оборот на 1-2 витка делать тоньше предыдущего.

О намотке катушек трансформатора своими руками смотрите в видео-ролике:

Соединение проводов

Если в ходе наматывания произойдет разрыв, то:

  • тонкие провода (тоньше 0,1 мм) скрутить и заварить;
  • концы проводов средней толщины (менее 0,3 мм) следует освободить от изоляционного материала на 1-1.5 см, скрутить и спаять;
  • концы толстых проводов (толще 0,3 мм) нужно немного зачистить и спаять без скрутки;
  • место спайки (сварки) заизолировать.

Важные моменты

Если для намотки используется тонкий провод, то количество витков должно превышать несколько тысяч. Сверху обмотку необходимо защитить бумагой для изоляции или дерматином.

[attention type=yellow]Если трансформатор обмотан толстым проводом, то наружная защита не требуется.[/attention]

Испытание

После того, как с намоткой будет закончено, необходимо испытать трансформатор в действии, для этого следует подключить к сети его первичную обмотку.

Чтобы проверить прибор на возникновение коротких замыканий, следует последовательно подключить к источнику питания первичную обмотку и лампу.

Степень надежности изоляции проверяется посредством поочередного касания выведенным концом провода каждого выведенного конца сетевой обмотки.

[attention type=red]Проводить испытание трансформатора следует очень внимательно и осторожно, дабы не попасть под напряжение повышающей обмотки.[/attention]

Если неукоснительно следовать предложенной инструкции и не пренебрегать ни одним из пунктов

, то намотка трансформатора вручную не будет представлять никаких сложностей, и справиться с ней сможет даже новичок.

Намотать трансформатор своими руками — просто и быстро

Блоки питанияБлок питания, Ремонт трансформаторовНет комментариев для Как намотать самому трансформатор

В современных броневых и стержневых трансформаторах намотка витков  выполняется на жёсткий каркас. Поэтому, для закрепления каркаса, можно воспользоваться вот такими щёчками. Одну из щёчек нужно жёстко закрепить на шпильке двумя гайками, чтобы каркас вместе со щёчками при намотке не прокручивался относительно шпильки.

Вторая щёчка будет просто удерживать каркас.

Если же Вам попадётся какой-нибудь старинный трансформатор с картонным каркасом, то придётся выпилить деревянную бобышку размером чуть шире сечения магнитопровода, чтобы при намотке каркас не деформировался вместе с обмотками.

Длина бобышки должна быть равной или чуть больше высоты каркаса

Каркас вместе с бобышкой можно прикрутить к шпильке подобным образом.

Я использую для перемотки трансформаторов вот такое нехитрое приспособление, которое с натяжкой можно назвать намоточным станком. В одни тиски зажимаю ручную дрель, а в другие счётчик оборотов.

приспособление для намотки трансформатора из дрели

Катушку с проводом закрепляю вот на таком мобильном устройстве, которое обычно стоит на полу, как раз под тем местом, где находится каркас.

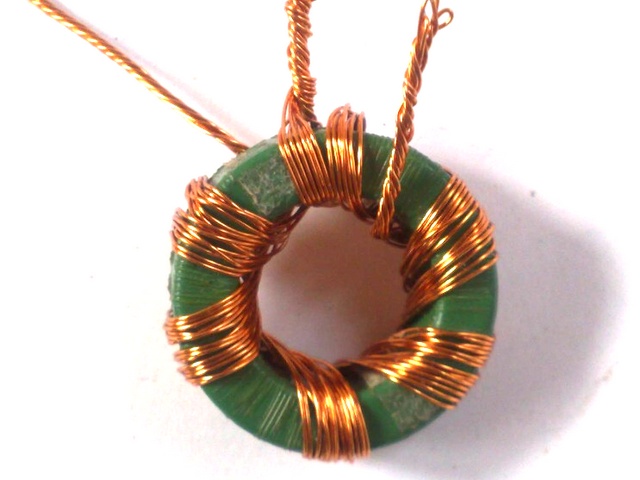

Как трансформатор намотать на кольце

Трансформатор намотать на кольце можно намотать при помощи челнока. При мощности более 100 Ватт, число витков вторичной обмотки понижающего трансформатора столь мало, что намотка не вызывает серьёзных затруднений даже в отсутствие челнока.

челнок для намотки кольцевого трансформатора

Быстро изготовить челнок под любые размеры сердечника трансформатора и диаметр провода можно из медной проволоки подходящего диаметра. Чем толще обмоточный провод, тем соответственно толще нужно выбирать и проволоку для челнока.

Как закрепить выводы обмоток трансформатора?

вывод концов обмоток трансформатора гибким многожильным проводом.

Если при намотке трансформаторов на броневых и стрежневых магнитопроводах, выводы катушки можно закрепить на контактах встроенных в каркас, то при намотке трансформатора на кольцевом магнитопроводе, такая возможность отсутствует.

Одним из способов решения этой проблемы является вывод концов обмоток гибким многожильным проводом. Особенно это полезно делать, если обмотка намотана сравнительно тонким приводом.

Припаиваем к началу катушки отрезок многожильного провода. Лучше, если это будет провод во фторопластовой изоляции (МГТФ), но можно использовать и любой другой.

Затем помещаем место пайки в небольшой кусочек электрокартона или бумаги сложенной пополам. Толщина электрокартона – 0,1мм.

Закрепляем электрокартон вместе с местом пайки на внешней стороне магнитопровода при помощи витков катушки.

К концу катушки так же, как и к началу, припаиваем отрезок многожильного провода и изолируем кусочком электрокартона. Закрепляем соединение при помощи толстых швейных ниток. Чтобы при завязывании узла нить не ослабла, можно закрепить её расплавленной канифолью или клеем.

Как самостоятельно намотать трансформатор

Домой — Techniek — Electronica — Radiotechniek — Радиолюбительские лезвия — QST — Как самостоятельно намотать трансформатор


Небольшие транзисторные блоки питания по низкой цене.

Со старым сердечником аудиотрансформатора и небольшим количеством проводов совсем несложно значительно снизить стоимость небольшого транзисторного блока питания, намотав собственный трансформатор. W6ACT показывает, как удовлетворительный дизайн может быть определен экспериментально.

Транзисторы дешевеют. Воспользовавшись этим фактом и соорудив трансформатор, можно легко создать удовлетворительный источник питания для приемника или мобильного передатчика. Большинство транзисторных силовых трансформаторов на рынке довольно дороги, но старый звуковой трансформатор можно перемотать, чтобы сделать подходящую замену. Если сердцевина толщиной в полдюйма или около того, то подойдет. Не нужно много железа, так как частота будет значительно выше 60 циклов.

Определение ампер-витков

Первым шагом является снятие старой обмотки и изготовление деревянной формы обмотки с такими же размерами поперечного сечения, как у сердечника. Затем делается временная пробная обмотка для определения правильного количества витков для окончательной обмотки. Чтобы сделать эту обмотку, вырежьте полоску картона такой же ширины, как отверстие в окне сердечника вашего трансформатора. Оберните один слой этого картона вокруг деревянной формы и закрепите его витком фрикционной ленты. На противоположные стороны формы накладываем полоски скотча, липкой стороной наружу, вдоль на форму. Когда намотка завершена, концы этих двух кусков ленты загибаются поверх обмотки, чтобы удерживать ее на месте.

Теперь намотайте 20 или 30 витков эмалированной проволоки вокруг центра формы поверх картона и закрепите скотчем. Подойдет любой размер провода от 16 до 20. Когда первая катушка будет на месте, наденьте еще две такие же катушки, по одной с каждой стороны от первой. В этих катушках нет ничего критичного, и можно использовать провод меньшего размера. Когда три катушки намотаны, скрепите их лентой и соберите на сердечнике.

Следующим шагом является подключение первой катушки к 6-вольтовой аккумуляторной батарее последовательно с реостатом, переключателем и постоянным током. амперметр. К одной из других катушек подключен низковольтный источник переменного тока с частотой 60 циклов. должны быть подключены. Напряжение от 2 до 6 примерно правильное. Третью катушку следует подключить к вертикальным пластинам осциллографа. Частота развертки может быть почти любой, поскольку любой шаблон даст желаемое указание.

Включите переменный ток. и должно быть изображение на лице прицела. Теперь закройте d.c. цепь и увеличить ток регулировкой реостата. Когда это будет сделано, рисунок на прицеле уменьшится в высоту. Перемещайте регулятор реостата до тех пор, пока рисунок не исчезнет, ​​и считайте ток. Когда этот ток умножается на количество витков в первой катушке, произведение равно количеству ампер-витков, необходимых для насыщения сердечника. Для работы схемы типа мультивибратора необходимо, чтобы сердечник насыщался, и это должно происходить без превышения максимального номинального тока коллектора.

Первичная обмотка

Определив количество ампер-витков для насыщения сердечника, можно переходить к проектированию окончательной обмотки. Для этого сначала выберите силовые транзисторы, которые вы будете использовать, и найдите номинальный ток коллектора в литературе производителя. CBS Hytron 2N255 и 2N256 недороги и хорошо работают. Разделите ампер-витки насыщения на ток коллектора, и вы получите количество витков первичной обмотки вашего трансформатора. Правильный размер проволоки можно найти в таблице проводов во всех изданиях Справочника ARRL. Будет две катушки, и каждая будет проводить только половину времени, поэтому провод должен быть достаточно большим, чтобы пропускать половину номинального тока транзистора.

Перед намоткой катушки сделайте пару съемных концов с квадратными отверстиями, чтобы надеть деревянную форму и ограничить намотку пространством, доступным в окне сердечника. На деревянную форму следует положить изолирующую основу из тонкого картона или плотной бумаги с полосками скотча, как и раньше. Для окончательной первичной обмотки две жилы эмалированного провода намотаны параллельно. Отрежьте два куска первичного провода и, удерживая их параллельно, намотайте на количество витков, определенное выше. Обязательно оставьте достаточную длину провода на начальном конце для соединений. Когда эта двойная первичная катушка будет намотана, загните концы ленты вниз, чтобы закрепить ее на месте, и оберните ее тонким слоем изоляционной бумаги.

Намотка смещения

Поверх этого слоя бумаги положите еще две полоски ленты, чтобы удерживать следующую обмотку. Это базовая обмотка смещения, она накладывается так же, как и первичная, наматывая два провода параллельно. Для этой обмотки можно использовать меньший провод. № 28 прав. Намотать примерно на одну пятую меньше витков, чем в первичной обмотке.


Рис. 1. Подходящая схема для небольшого транзисторного блока питания. Сопротивления указаны в омах, а резисторы 1 ватт. С1 и С2 — электролиты. См. текст, относящийся к подключению CI. Выпрямители CRI — Sarkes Tarzian типа M-150. Трансформатор Т1 описан в тексте.

Следующей идет вторичная катушка, но перед ее запуском вам лучше протестировать то, что у вас уже есть, чтобы не тратить время и материал на вторичную катушку, если первичная не будет работать.

Существует множество схем, которые будут генерировать колебания при наличии силовых транзисторов. Схема, показанная на рис. 1, хорошо зарекомендовала себя в источнике питания приемника. Cl является подавителем хеша. Он должен быть подключен с незаземленной стороны 6-вольтовой линии к шасси. Если положительная сторона линии заземлена, конденсатор должен быть подключен от отрицательной стороны к шасси с положительной стороной конденсатора к шасси.

Проверка первичной обмотки

Соберите частичную обмотку на сердечнике и подключите свою любимую схему. Будьте очень осторожны при подключении постоянного тока. питания с правильной полярностью, иначе транзисторы будут разрушены. Если вы не знакомы с транзисторами, есть небольшая хитрость, которая поможет запомнить различные полярности. Транзисторы обозначаются p-n-p или n-p-n, и эти буквы относятся к полярности элементов. Центральная буква указывает полярность коллектора, а «центр» и «коллектор» начинаются с c. Как вы можете пропустить?

При подаче питания цепь должна колебаться, и вы узнаете об этом по гудению. Если все идет хорошо и он колеблется, вы готовы спроектировать вторичную обмотку. Намотайте пять или шесть витков на катушку, пропустив их через сердечник. Подайте питание и измерьте напряжение на этой временной вторичной обмотке. Это переменный ток. напряжения, поэтому используйте переменный ток. вольтметр. Разделив количество вольт на количество витков, вы найдете вольт на виток, а разделив вольт на виток на желаемое вторичное напряжение, вы найдете количество витков для вторичной обмотки.

Теперь разберите трансформатор, положите обмотку обратно на форму и намотайте на вторичную обмотку. Используйте размер проволоки, который примерно заполнит оставшееся пространство в отверстии сердечника. Если требуется отвод по центру, намотайте две вторичные катушки. Для того же выпрямленного выходного напряжения каждая вторичная обмотка должна иметь предварительно рассчитанное количество витков. Однако провод должен быть рассчитан только на половину тока нагрузки. Две катушки должны быть соединены так, чтобы они помогали. Если при последовательном соединении двух обмоток выходное напряжение мало или отсутствует, поменяйте местами соединения с одной из катушек. Как правило, вторичный ток, который можно безопасно потреблять, не повреждая транзисторы, будет примерно в два раза больше номинального тока коллектора, деленного на отношение витков вторичной обмотки (один вторичный, если используется центральный отвод) к половине витков первичной обмотки.

Блок питания, собранный по описанной выше методике, работал достаточно хорошо. Использовались транзисторы 2N255, а блок питания был рассчитан на работу от 6-вольтовой батареи. Ток коллектора составляет около 2 ампер, а вторичное напряжение холостого хода составляет около 120 вольт постоянного тока (1). Этот конкретный источник питания был разработан для работы с избыточным приемником BC-474, которому требуется 90 вольт, и под нагрузкой источник обеспечивает именно это. Напряжение. В качестве выпрямителей использовались кремниевые блоки Sarkes Tarzian M-150, которые стоили 90 центов каждый. Транзисторы указаны по цене 1,32 доллара за штуку. При использовании трансформатора из мусорной коробки все остальные компоненты можно купить новыми менее чем за 10 долларов.

Такие детали, как точное количество витков и размеры проводов, которые использовались в описываемом здесь блоке питания, были намеренно опущены, поскольку эта статья предназначалась для того, чтобы вы могли спроектировать свой собственный блок питания.

Примечания

  1. Если не используется специальный материал сердечника трансформатора, переходные скачки напряжения коллектора могут развить достаточную амплитуду, чтобы со временем повредить транзистор. Если проверка на осциллографе показывает выбросы, превышающие максимальное номинальное напряжение коллектора, рекомендуется подключить 25-мкФ. 50-вольтовый электролитический конденсатор и резистор на 200 Ом параллельно от каждой базы к шасси, соединяя положительную сторону конденсатора с базой. — Эд.

К.А. ТУНЕН, W6ACT.

Перемотка MOT

Перемотка MOT

Вы можете снимите вторичную обмотку с трансформатора микроволновой печи. Отрежьте обмотку высокого и очень низкого напряжения ножовкой или электроинструментом. Выбейте остальную часть обмотки с помощью болта или тупого пробойника. Удалите железные магнитные шунты. Будьте осторожны, чтобы не повредить первичную (низковольтную) обмотку при ее использовании. На сердечник наматывается новая выходная обмотка, состоящая примерно из 10 витков. Теперь с 10-амперным вариатором у вас есть получил переменный блок питания.
Целесообразно использовать переменное напряжение трансформатор (или используйте два MOT с последовательно соединенными первичными обмотками) с трансформаторами для микроволновых печей из-за того, как они разработан. Человек, производивший трансформатор, ЗНАЛ, что трансформатор ВСЕГДА подключайтесь к нагрузке (т.е. к магнетрону). Это позволило конструктору на первичную обмотку намотайте очень мало витков. Если вы подключите один из тезисов трансформаторы напрямую в сеть без нагрузки на них сгорит предохранитель потому что они будут потреблять очень большой ток намагничивания. Если вы должны использовать их без трансформатора переменного напряжения используйте два из них с первичными обмотками в ряд. Это решит проблему. Вы можете соединить выходы последовательно слишком.
Не связывайтесь с высоковольтным концом этих зверей, так как они могут убить, и убили. Снимите обмотку высокого напряжения. Веб-поиск даст много информации о ТО. См. ниже более подробную информацию о перемотке трансформаторов в целом.
Р.Дж.

Намотка собственного трансформатора может быть дешевой способ получить хорошее низковольтное питание с высоким током. Вам также понадобятся диоды исправить вывод.
Все приведенные ниже уравнения дадут трансформатор с хорошей регулирование напряжения. т.е. Напряжение будет оставаться постоянным или почти постоянным, поскольку вы черпаете из него разные токи.

Первое, о чем вы должны подумать, это «основная область» трансформатор. Это показано на рисунке. Площадь сердечника – это часть трансформатора, к которой прилегает обмотка. обмотанный вокруг. т.е. Это будет площадь толстой «ножки» сердечника трансформатор.
Эта область в конечном счете диктует, какую мощность может обеспечить трансформатор. поставлять.
Если у вас есть старый микроволновый трансформатор или другой сердечник от другого трансформатор, то площадь ядра уже будет определена за вас.
Основная область необходимая для определенной мощности (т.е. ВА (Вольт x Ампер)) составляет:

Площадь = [квадратный корень (ВА)]/5,58 или, другими словами (если у вас уже есть ядро, и вы хотите знать его способность VA

ВА = [5,58 x Площадь] в квадрате
Примечание: все площади в квадратных дюймах, один квадратный дюйм = 6,45 квадратных см.
Теперь вам нужно узнать сколько витков надеть на сердечник для ввода и вывода
необходимое количество витков в обмотке (входной или выходной):
Всего оборотов = V x 7,5/площадь ядра (50 Гц)
Всего витков = В x 6,26/сердечник площадь (60 Гц)
В случае MOT 750 Вт (обычного размера духовки) вы сделаете этот расчет и получите только половину 750 = 375 Вт. Производитель жестко гонит трансформатор, есть и вентилятор, охлаждающий его. Вы, вероятно, будете использовать первичную обмотку, которая уже была на ядре, витки первичной обмотки (конечно) уже будут решаться за вас. Вы должны признать это с ТО, потому что проектировщик ЗНАЛ, что будет ВСЕГДА к трансформатору должна быть подключена нагрузка и тот факт, что у трансформатора есть магнитные шунты, на первичке он может поставить меньше обмоток, чем приведенное выше уравнение даст. Обычно они помещают примерно половину количества обмоток на первичную обмотку по сравнению с приведенным выше уравнением. При использовании вашего МОЛ вы можете просто подавать половину расчетного входного напряжения в трансформатор с помощью вариака или использовать два МОЛ с последовательно соединенными первичными обмотками. (каждый трансформатор тогда будет видеть половину питающей сети).

Толщина используемого провода будет зависеть от тока, который будет в обмотка. Вы должны стремиться иметь плотность тока в проводе 2000А/кв. дюйм (3,1 А/кв. мм) или меньше. Это очень консервативно, и вам может сойти с рук большая плотность тока, особенно с выходной обмоткой, так как это будет только несколько оборотов и будет подвергаться воздействию воздуха, где он может охладиться. Толщина провода в первичной обмотке при использовании существующей обмотки МОЛ уже будет определена за вас.
Провод, который вы обычно см. трансформаторы с изоляцией IS. Изоляция прозрачная, и вы можете видеть Медный цвет думал изоляция. Иногда провод алюминиевый (удешевление) с медной изоляцией (удешевление и хитрость!).
Площадь поперечного сечения провода составляет 3,142 x [радиус в квадрате] BTW.

Восточный способ узнать, сколько обороты, которые вам нужны на выходе, наденьте несколько обмоток и измерьте выходное напряжение. Затем вы получите представление о том, какие обороты вам действительно нужны. Используйте любой провод с пластиковой изоляцией, достаточно тяжелый, чтобы нести ток. Необходимое количество витков должно войти в отверстия в сердечнике.

Неплохо поставить краны на выход, чтобы можно было применять разные Подача напряжения на ячейку для изменения тока. Выход ТО должен быть исправлен. Вы можете использовать выпрямитель с двумя диодами, так как вы используете два трансформатора, и вы можете легко получить доступ к центральной точке двух обмоток (то есть, где они соединяются). Помните, что двухдиодный выпрямитель даст вам только половину выходного напряжения последовательно соединенных выходных обмоток. Мостовой выпрямитель с четырьмя диодами даст вам полное напряжение, на которое способны последовательно соединенные выходные обмотки.
Подробнее о простых выпрямителях см. здесь. http://en.wikipedia.org/wiki/Выпрямитель
Если после последовательного соединения двух выходов (не соединяйте параллельно, так как ваши трансформаторы не будут равномерно распределять токовую нагрузку) выходное напряжение очень низкое или нулевое, это, вероятно, связано с тем, что вторичные обмотки подключены друг к другу неправильно. . Просто переверните соединение, идущее к одному из вторичных каналов.

Замена железных магнитных шунтов позволит трансформатору управлять током, его выходное напряжение будет значительно падать по мере увеличения тока. Это тип подачи, который подходит для производителя (пер)хлората. Я оставлю это конструктору для экспериментов.

На приведенном выше рисунке показаны входы двух входных трансформаторов микроволновой печи на 230 В, соединенных вместе последовательно для подключения к сети 230 В. Поскольку площади сердечников не совсем одинаковы, а входная обмотка имеет не совсем одинаковое количество витков (трудно сосчитать), на одной входной обмотке падало больше входного напряжения, чем на другой. 130 вольт на одном и 100 вольт на другом. Это не является проблемой. Выходные обмотки были размещены там, где раньше была вторичная обмотка высокого напряжения, и напряжение просто измерялось, чтобы выяснить, каково значение «витков на вольт» для каждого трансформатора. Затем вы можете установить количество витков на каждом, чтобы получить разумно сбалансированное напряжение, поступающее от каждой вторичной обмотки. Вы можете разделить провод в месте соединения вторичных цепей (средняя точка) и использовать два диода для выпрямления выходного сигнала. Это даст вам напряжение на ячейке ок. что выдает каждый трансформатор. Если вы используете мостовой выпрямитель (4 диода) и не используете среднюю точку, то ваша ячейка увидит напряжение, которое выдают оба трансформатора. т.е. в два раза больше напряжения, чем в последнем случае. Это может подойти, если у вас 4 (а не 2) диода. Вы можете подключать обмотки в любом месте, чтобы получить любое напряжение, подходящее для вашей установки. На самом деле вам не нужно устанавливать постоянные краны. Если ваш провод достаточно гибкий, вы можете просто поместить обмотку (или две, или три …) с каждой стороны центральной точки, чтобы получить большее напряжение, если вам это нужно. Вы можете вынуть обмотку, чтобы уменьшить напряжение.
