Как называется штекер для наушников. Разъемы для наушников: виды, особенности и применение

Какие бывают типы разъемов для наушников. Чем отличаются разъемы Lightning, 2.5 мм, 3.5 мм, 6.3 мм, USB и Type-C. Как выбрать наушники с подходящим разъемом. Какие особенности имеют разные виды коннекторов для аудиотехники.

Содержание

Основные типы разъемов для наушников

Существует несколько распространенных типов разъемов, используемых в современных наушниках:

  • Lightning — фирменный разъем Apple
  • 2.5 мм Micro-Jack
  • 3.5 мм Mini-Jack
  • 6.3 мм Jack
  • USB
  • USB Type-C

Каждый из этих разъемов имеет свои особенности и сферу применения. Рассмотрим их подробнее.

Разъем Lightning для наушников Apple

Lightning — это фирменный 8-контактный цифровой разъем, разработанный компанией Apple. Его основные преимущества:

  • Воспроизведение звука без потерь качества
  • Передача цифрового сигнала без искажений
  • Возможность добавления дополнительных функций в наушники
  • Компактные размеры

Разъем Lightning используется в iPhone и iPad, начиная с моделей 2012 года. Для подключения обычных наушников к устройствам Apple требуется специальный переходник.


Особенности разъема 2.5 мм Micro-Jack

2.5 мм Micro-Jack — это миниатюрный аналоговый разъем, который раньше часто использовался в мобильных телефонах. Его основные характеристики:

  • Диаметр штекера 2.5 мм
  • Используется для передачи только аудио сигнала
  • Встречается в некоторых старых моделях телефонов
  • Требует переходника для подключения к современным устройствам

Сейчас разъем 2.5 мм практически не используется в новых моделях наушников и смартфонов.

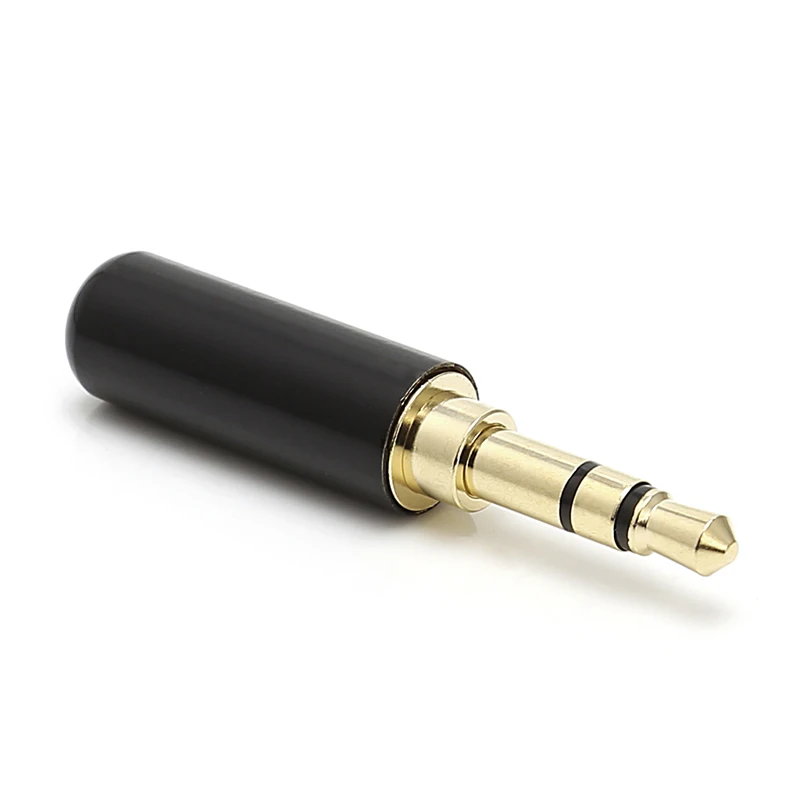

Разъем 3.5 мм Mini-Jack — самый распространенный стандарт

3.5 мм Mini-Jack является самым популярным аналоговым разъемом для наушников. Его ключевые особенности:

  • Диаметр штекера 3.5 мм
  • Используется в большинстве современных наушников
  • Поддерживает передачу стерео звука
  • Имеет версии с 2, 3 или 4 контактами
  • Совместим с большинством аудиоустройств

Mini-Jack 3.5 мм остается стандартом де-факто для подключения наушников, хотя в последние годы его начинают вытеснять цифровые разъемы.

Профессиональный разъем 6.3 мм Jack

6.3 мм Jack — это полноразмерный аналоговый разъем, который используется в профессиональной аудиотехнике. Его характеристики:


  • Диаметр штекера 6.3 мм (1/4 дюйма)
  • Обеспечивает высокое качество передачи звука
  • Применяется в студийных наушниках и музыкальных инструментах
  • Имеет варианты с 2 или 3 контактами
  • Требует переходника для подключения к бытовой технике

Разъем 6.3 мм Jack считается профессиональным стандартом и редко встречается в потребительских наушниках.

USB-разъем в наушниках

USB-разъем все чаще используется для подключения наушников, особенно игровых гарнитур. Его преимущества:

  • Передача цифрового аудиосигнала без потерь
  • Встроенный усилитель и ЦАП в наушниках
  • Возможность питания активных компонентов
  • Поддержка дополнительных функций (регулировки, эквалайзер и т.д.)
  • Совместимость с большинством современных устройств

USB-наушники обеспечивают высокое качество звука, но потребляют больше энергии, чем аналоговые модели.

Универсальный разъем USB Type-C

USB Type-C — это современный универсальный разъем, который постепенно вытесняет другие типы коннекторов. Его особенности:

  • Компактные размеры
  • Симметричная форма (можно вставлять любой стороной)
  • Поддержка передачи цифрового аудио
  • Возможность быстрой зарядки устройств
  • Совместимость со многими современными смартфонами

Наушники с разъемом USB Type-C становятся все более популярными, особенно после отказа некоторых производителей от 3.5 мм разъема.


Как выбрать наушники с подходящим разъемом

При выборе наушников важно учитывать тип разъема на устройствах, с которыми вы планируете их использовать. Вот несколько рекомендаций:

  • Для большинства смартфонов и плееров подойдут наушники с разъемом 3.5 мм
  • Владельцам техники Apple стоит выбирать модели с разъемом Lightning или использовать переходник
  • Для профессионального использования лучше выбрать наушники с разъемом 6.3 мм
  • Геймерам подойдут USB-гарнитуры с дополнительными функциями
  • Для новых смартфонов без 3.5 мм разъема стоит присмотреться к моделям с USB Type-C

При необходимости всегда можно использовать переходники, чтобы подключить наушники с одним типом разъема к устройству с другим.

Преимущества и недостатки разных типов разъемов

Каждый тип разъема имеет свои плюсы и минусы:

Lightning:

  • + Высокое качество звука
  • + Компактность
  • — Работает только с техникой Apple

3.5 мм Mini-Jack:

  • + Универсальность
  • + Простота использования
  • — Чувствительность к помехам

USB:

  • + Качественный цифровой звук
  • + Дополнительные функции
  • — Высокое энергопотребление

USB Type-C:

  • + Универсальность
  • + Поддержка быстрой зарядки
  • — Несовместимость со старыми устройствами

При выборе наушников стоит учитывать эти особенности и выбирать модель, максимально подходящую под ваши потребности.


Будущее разъемов для наушников

Индустрия аудиотехники постоянно развивается, и разъемы для наушников также эволюционируют. Вот некоторые тенденции:

  • Постепенный отказ от 3.5 мм разъема в пользу цифровых интерфейсов
  • Рост популярности беспроводных наушников с Bluetooth
  • Распространение универсального разъема USB Type-C
  • Разработка новых фирменных разъемов производителями смартфонов
  • Совершенствование технологий передачи звука по цифровым интерфейсам

Несмотря на эти тенденции, аналоговый разъем 3.5 мм, вероятно, еще долго будет оставаться распространенным стандартом благодаря своей простоте и универсальности.


Как называется разъём для наушников: как правильно подключить наушники.

Наушники — один из наиболее важных аксессуаров, подключаемых к компьютеру. Они дают нам не только возможность слушать музыку или просматривать какое-либо видео, не отвлекая окружающих, но и общаться с друзьями и родными с помощью таких программ как Skype или Viber. Кроме того, с наушниками намного комфортнее играть в видеоигры, потому что они позволяют добиться полного погружения в происходящее на экране.

Но как же правильно подключить наушники и разобраться в их устройстве? Как называется разъём, с помощью которого они подключаются? Обо всём этом вы узнаете в данной статье.

Содержание статьи

  • Как называются разъёмы для подключения наушников
  • Как подключить наушники
  • Особенности подключения USB-наушников

Как называются разъёмы для подключения наушников

Разъём для подключения наушников «официально» называется TRS. Это английская аббревиатура от слов tip, ring и sleeve, что переводится как кончик, кольцо и гильза соответственно.

Но в настоящее время и особенно в обычном обиходе это название употребляется достаточно редко. В большинстве случаев можно услышать такое название как «джек». Это перевод слова «гнездо» на английский. Простое и быстро запоминающееся слово пришлось по душе многим владельцам наушников, поэтому и мы будем называть его именно так.

Джек — это именно разъём на самом приборе, куда подключается аксессуар, а вот штекер, который иногда также не переводят на русский, по-английски называют «плаг». Но очень часто можно услышать сразу про несколько джеков, а именно: просто джек и мини-джек. В чём же отличие?

«Просто» джек — это разъём диаметром 6,3 миллиметра. Он используется в профессиональной среде — при подключении технически мощных наушников, микрофонов, гитар или усилителей для неё. То есть этот вход будет знаком любому музыканту.

Мини-джек — практически то же самое, но диаметр разъёма составляет всего 3,5 миллиметра. С ним приходилось, так или иначе, сталкиваться любому обывателю — это разъём для гарнитуры, простых наушников для компьютера, плеера и других подобных устройств.

ВАЖНО! Иногда в телефонах используется ещё и микроджек — этот разъём совсем маленький — 2,5 миллиметра, но встречается он довольно редко.

Как подключить наушники

В подключении наушников к компьютеру нет ничего сложного, но у тех, кто этим никогда ранее не занимался, могут возникнуть некоторые трудности. Особенно если это устройство, у которого есть ещё и микрофон, за счёт чего оно имеет сразу два цветных штекера.

Запомните — красный штекер всегда отвечает за корректную работу микрофона. Перепутать и вставить его в зелёный разъём вряд ли получится, но бывают ситуации, когда необходимо подключить только наушники и тогда стоит понимать, что требуется вставить зелёный штекер.

Кроме того, иногда больших наушников при себе нет, поэтому выручит гарнитура — в этом случае штекер нужно также вставлять в зелёный разъём. Но в новых моделях ноутбуков иногда встречаются и комбинированные джеки, куда можно вставить гарнитуру, оснащённую микрофоном. Они имеют такую же круглую форму, а рядом имеется специальный значок, указывающий, что это гнездо для совмещённого устройства.

После того как вы подключили аксессуар, настройте громкость и можно начинать пользоваться наушниками.

Особенности подключения USB-наушников

Существуют и такие устройства, которые подключаются через порт USB. Это очень удобно, так как таким гнездом оборудовано подавляющее большинство современных бытовых приборов — это объясняется распространением флеш-накопителей, с помощью которых можно хранить и передавать информацию. Флешки вставляются через этот же порт, поэтому он имеется не только на самых старых компьютерах и ноутбуках, но и на многих планшетах, телевизорах и даже телефонах.

На компьютерах и ноутбуках зачастую имеется сразу несколько подобных разъёмов, что облегчает использование прибора — можно подключить и специальные наушники, и флешку, и, например, компьютерную мышку.

USB-наушники имеют свои особенности, на которые обязательно следует обратить внимание при выборе:

  1. В них есть встроенный усилитель, что позволяет добиться более мощного и чистого звучания. Именно поэтому использование такого аксессуара будет очень полезно в сочетании с телефоном или планшетом, которые в большинстве случаев обеспечивают не слишком интенсивный звук.
  2. Ещё одним встроенным элементом является собственная звуковая карта. Кроме того, что она позволяет слушать музыку или другие звуковые дорожки в более хорошем качестве, такая карта может стать единственной возможностью прослушать что-либо, если карта на телефоне или другом устройстве сломается.
  3. Для их использования не требуется акустический разъём.
  4. Есть возможность параллельного воспроизведения звука. Это позволит включить музыку в наушниках, а звуки уведомлений или звонков, которые часто отвлекают от наслаждения любимой песней, будут проигрываться с помощью динамика.

Теперь вы знаете о том, как правильно называть различные разъёмы для наушников, чем они отличаются друг от друга, а также об особенностях подключения этого аксессуара к компьютеру. Кроме того, вы можете приобрести аксессуар, подключаемый через USB, который имеет свои существенные преимущества перед другими моделями. Изучив эту информацию, вы сможете приобрести именно то устройство, которое идеально вам подойдёт.

что это такое и как оно работает

Ни для кого не секрет, что jack 3.5 мм является крайне распространенным типом разъемов. Не найдется человека, который не знал бы о таких разъемах. Они применяются в огромном количестве различных устройств, в том числе в продукции известной компании Apple. На сегодняшний день, разъемы формата usb type С довольно активно вытесняют джек 3.5мм с мирового рынка.

Проводные наушники являются портативными предметами первой необходимости почти для любого человека. На улицах вы легко можете встретить людей в наушниках во всех направлениях. Однако мы редко замечаем одну из самых важных их частей — разъем для наушников. Если у вас есть интерес к этому, вы попали на правильную статью.

Применение

Гнезда для наушников одного размера также могут отличаться количеством проводов. Например, штекер 3,5 мм может иметь 3 или 4 провода. В первом случае передается моно звук; во втором имеем полноценный стерео звук. В большинстве случаев мы видим наушники с 2-х канальным звуком (стереозвук). Если есть микрофон, то это уже гарнитура, а значит на разъеме будет лишний пин.

Штыри вилки зависят от типа производителя. Вот несколько характеристик мини-джека 3,5 мм:

  • TS кабель применяется для надежного подключения микрофонов; наличие двух сигнальных проводников (положительного и отрицательного)
  • TRS кабель является самым известным и распространенным видом, подходящим для всех аксессуаров. Кабель имеет три контакта, левый, правый и земля.

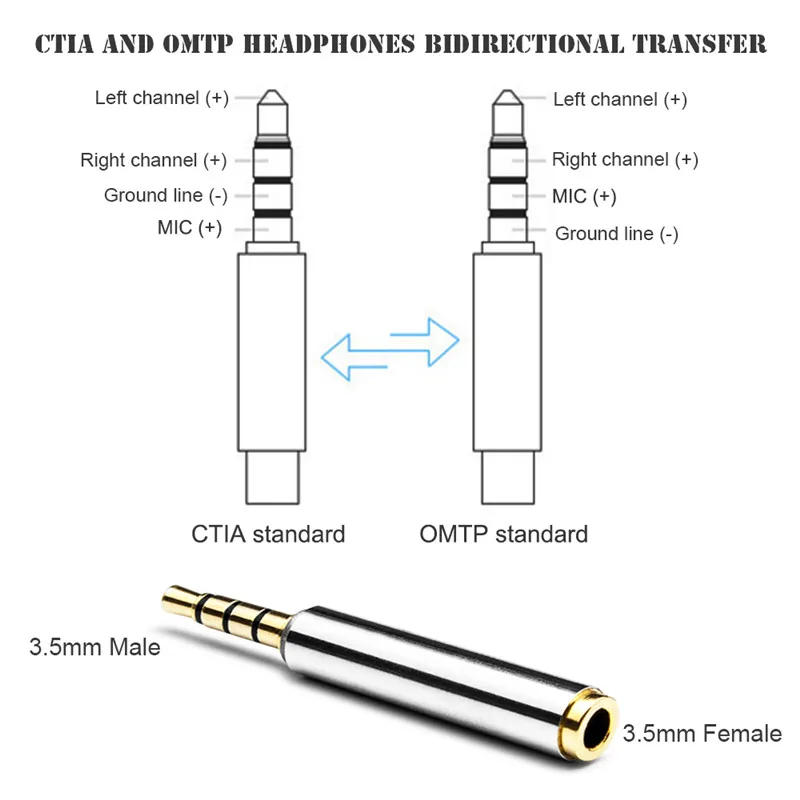

  • TRRS старше и был разработан для старых моделей Nokia. Он имеет четыре контакта. Первый — левый, второй — правый, третий — микрофон, четвертый — заземление.
  • Существует еще одна форма TRRS, в которой первый — левый, второй — правый, третий — земля, а четвертый — микрофон. Он специально разработан для iPhone, Samsung и т.д.

Независимо от размера все штекеры для наушников имеют проводники.

Проводниками называются точки контакта штекеров, замыкающих цепь. Штекер имеет как минимум 2 проводника, а в большинстве случаев до 5. Если он имеет 3 проводника, его можно назвать 3-проводниковой вилкой. Немногим известно, но некоторые мировые производители используют полюс вместо проводника. Следовательно, его можно назвать 3-полюсной вилкой.

Штекер для наушников

  • Влияет на передаваемый аудиосигнал.
  • Показывает, на что способен или не способен кабель
  • Частично влияет на общее качество звука.

Интересный факт

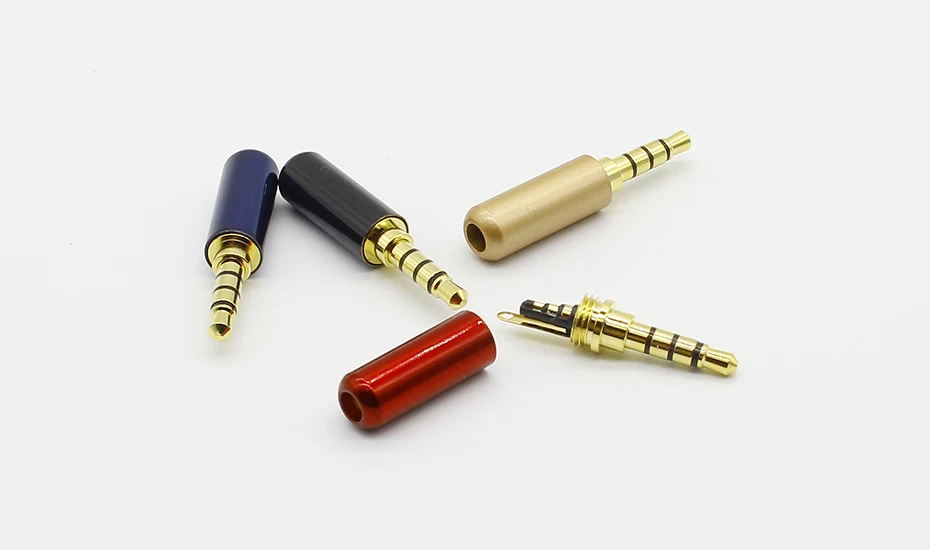

Многие кабеля адаптеры 3.5мм TRRS на TRS используются для подключения петличных и других микрофонов, которые нужны для смартфонов и имеют разъем джек 3.5мм TRRS, в обычный разъем Jack 3.5mm TRS. Суть в том, что микрофонный кабель https://electronoff.ua/kabel-mikrofonnyj для мобильных телефонов оснащен штекером джекс 3.5mm TRRS.

Подобный штекер отличается от обычного Jack 3.5mm.

Хоть он и имеет тот же диаметр, но сам штекер состоит из 4-х секций (TRRS). Этот адаптер стоит купить для использования таких микрофонов на обычных камерах или рекордерах (у которых обычный вход Jack 3.5mm TRS).

По итогу, можем сделать вывод, что jack 3.5 мм все еще популярен, несмотря на то, что беспроводные наушники и гарнитуры c разъемом type С вытесняют старый разъем.

5 типов разъемов для наушников

  • Руководства, высокая точность, Learn, Studio

У каждого гарнитора есть свой собственный коннектор и коннектику. Эти контакты и разъемы играют решающую роль в работе наушников. Мы предоставим вам информацию обо всех типах разъемов, их характеристиках и распиновке.

Содержание

  • Аудиоразъем Lightning
  • 2,5 мм Micro-Jack
    • наушники с 2,5 мм Micro-Jack
  • 3,5 мм Mini-Jack
    • с 3,5 мм Mini-Jack
  • 6,3 мм (6,35 мм. Разъем для наушников 6,3 мм
  • Подключение через USB
    • Наушники с разъемом USB для наушников
  • USB Type-C
    • Наушники с разъемом для наушников USB Type-C Артикул
    • 155 До прочтения вы должны быть знакомы с концепцией разъема для наушников и следующими терминами:

      • Lightning Jack audio jack
      • Micro jack 2.5
      • 3.5 mm mini-jack
      • 6.3 mm jack
      • USB audio jack
      • Type-C
      Lightning Jack Наушники

      Аудиоразъем Lightning

      Разъем Lightning отличается тем, что воспроизводит выходной звук без его ослабления. Разъем Lightning Jack производит и передает полный звук по сравнению с разъемом 3,5 мм, который сжимает выходной звук и может передавать слушателю только 16-битное качество.

      Наушники с разъемом Lightning имеют много преимуществ по сравнению с другими разъемами или разъемами. Вот некоторые преимущества:

      • Разъем Lightning обеспечивает идеальное воспроизведение звука без каких-либо искажений или компрессии встроенного ЦАП. вероятность обмена цифровыми значениями между наушниками и источником сигнала
      • Вы можете добавить к своим аксессуарам другие функции, такие как цифровые входы и фитнес-датчики.

      Распиновка аудиоразъема кабеля Lightning: 0-

    • ID0 Идентификация/управление 0
    • PWR Power
    • L1n, полоса 1, отрицательная
    • L1p, полоса 1+, положительная
    • ID1, идентификация/управление 1
    0083

    Micro Jack — другое название разъема для наушников. Он почти ничем не отличается от мини-джека, кроме своего размера (2,5 мм). Раньше он использовался в мобильных устройствах, но стандарта не выдержали, и производители решили использовать в своих устройствах штекер 3,5 мм.

    Если вам нужен очень маленький штекер, разъем 2,5 мм — это самый маленький штекер для наушников. Он называется 2,5 микроджек, потому что диаметр штекера составляет 2,5 мм. Микроджек обычно используется в кабелях смартфонов и плееров. Этот микроразъем используется только для передачи звука, и в настоящее время его трудно найти, потому что производители начали использовать мини-разъем.

    Наушниками пользуются многие, но мало кто знает о свойствах штекера. Обычно это вызывает у них проблемы. Например, если вы вставляете вилку TS в разъем TRRS, а TRRS означает «Tip, Ring, Ring, Sleeve». Существует очень высокий риск повреждения выхода вашего оборудования, в то время как, с другой стороны, при подключении штекера TRRS к разъему TS проблем не возникает. Вот почему базовые знания о разъемах и разъемах необходимы.

    Подключение гарнитуры кабелем TRRS 2. 5 (стандарт OMTP – национальный стандарт) выглядит следующим образом:

    • Первый канал левый
    • Второй канал правый
    • Третий канал для подключения микрофона
    • Четвертый канал земля.

    Кабель TRRS 2.5 (стандарт CTIA – американский стандарт):

    • Первый канал левый
    • Второй канал правый
    • Четвертый канал земля
    • Третий канал для подключения микрофона

    Кабель TRS 2.5 для стандартной гарнитуры: 9 шт.0017

    • Первый канал левый
    • Второй канал правый
    • Четвертый канал земля.

    Кабель A 2,5 TRS для стандартных наушников:

    • Первый канал — микрофон
    • Второй канал — аудиовыход
    • Четвертый канал — земля

    Наушники с микроразъемом 2,5 мм

  • 1 JBL E45BT
  • Наушники Bose 700 ANC
  • Sennheiser HD 4.50 BTNC
  • Мини-джек 3,5 мм 2 контакта 3 контакта 4 контакта

    Мини-джек 3,5 мм

    Мини-джек 3,5 мм — очень распространенный тип разъема, который используется почти во всех типах устройств. , включая продукцию Apple. Это тот самый штекер, который сейчас заменяется на USB Type-C и уже заменен производителями Apple. Ремонт вилок любого диаметра очень прост, но вилка Lightning или type-c является исключением.

    Штыри вилки зависят от типа производителя. Вот несколько характеристик мини-джека 3,5 мм.

    • Кабель TS используется для подключения микрофона; с двумя сигнальными проводами (положительным и отрицательным)
    • Кабель TRS является наиболее распространенным типом, подходящим для всех видов аксессуаров. Он имеет 3 контакта, левый, правый и земля.
    • TRRS старше и был разработан для старых моделей Nokia. Он имеет четыре контакта. Первый — левый, второй — правый, третий — микрофон, четвертый — заземление.
    • Существует еще одна форма TRRS, в которой первый — левый, второй — правый, третий — земля, а четвертый — микрофон. Он специально разработан для HTC, iPhone, Samsung и Sony.

    Наушники с 3,5 мм мини-джек

    • Beyerdynamic MMX 300 (2-й поколение)
    • Microsoft Surface Seamphones
    • Philip Neo
    • Marshall Monitor II ANC
    • Sennheiser HD 660 S (сбалансированный кабель 6,3 мм и небалансный кабель 3,5 мм с переходником 6,3 мм на 3,5 мм)0059
    Стереоаудиоадаптер — разъем для наушников QGEEM 6,3 мм — варианты использования и совместимость

    разъем для наушников 6,3 мм (6,35 мм)

    Разъем для наушников 6,3 мм — довольно старый стандарт, который больше используется в профессиональном звуковом оборудовании. Раньше этим разъемом оснащались DVD-плееры. Сегодня стандартный разъем для наушников используется в музыкальных инструментах: электрогитарах и т. д.

    В настоящее время разъем для наушников 6,3 мм встречается очень редко и редко используется. Вы можете увидеть разъем 6.3 только в профессиональном музыкальном оборудовании, старых моделях микрофонов и металлоискателях.

    Разъем для наушников можно разделить на два типа в зависимости от количества контактов. Двухконтактный и трехконтактный. Каждый из них имеет разную распиновку.

    Для двухконтактного:

    • Первый контакт — микрофонный
    • Второй — земля

    Для трехконтактного:

    • Первый левый
    • Второй — общий или общий
    • третий — грунт.

    Наушники с разъемом 6,3 мм

    • Philips SHP-6000 (with 3.5 to 6.3 mm adapter)
    • Meze 99 Neo (via 3.5 to 6.3 adapter)
    • Sennheiser HD560S
    • Meze 99 Classics (via adapter)
    • MEE Аудио Pinnacle P1
    USB-разъем для наушников

    Подключение через USB

    Другой тип разъема — это USB-порт, который обычно используется в игровых гарнитурах. Этот порт и линейный выход есть практически на всех источниках звука — ими уже давно оснащены все компьютеры и ноутбуки, ведь именно через этот порт проходит информация с портативных флеш-носителей. Этот тип разъема для наушников встречается довольно редко, поскольку в основном он используется в игровых гарнитурах для киберспортсменов. Они имеют много дополнительных кнопок и очень хорошо настраиваются.

    Раньше USB встречался только на компьютерах, а сегодня такие порты есть на самых дешевых LCD телевизорах, большинстве музыкальных станций, некоторых планшетах. А на телефонах можно найти порт micro-USB, к которому можно подключить соответствующие наушники либо напрямую (не все модели), либо через соответствующий переходник.

    Особенности

    • В отличие от обычных наушников, звук через разъем USB более мощный и чистый благодаря встроенному усилителю. Некоторые модели телефонов и плееров имеют дополнительный усилитель, но очень редко, а стандартного для некоторых пользователей недостаточно.
    • Некоторые USB-наушники, которые можно подключать через USB-разъемы, не нуждаются во внешнем цифро-аналоговом преобразователе, поскольку в наушниках есть собственный чип с аналогичной функциональностью.

    Конечно, у USB-наушников есть недостаток: они очень энергоемкие. Через порт протекает ток около 5 вольт — штатная батарея из-за этого может довольно быстро разряжаться. Конечно, такой проблемы не возникает при подключении гарнитуры к компьютеру или другому стационарному оборудованию.

    Наушники с USB-разъемом для наушников

    • USB-наушники HyperX Cloud Flight
    • SteelSeries Arctis 7 Wireless
    Разъем для наушников — разъем для наушников Type-C и интерфейс Lightning после замены 30 мм USB Type-3

    USB Type-3C разъем для наушников, Apple начала использовать USB Type-C во всех своих телефонах. В настоящее время мини-разъемы на iPhone 7 и более новых моделях заменены на разъемы Type-C. Кроме того, Micro-USB Type-C значительно улучшил качество звука.

    Распиновка разъема USB Type-C выглядит следующим образом:

    Распиновка Mini-USB Type-C

    Наушники с разъемом для наушников USB Type-C

    • SteelSeries Arctis Pro + GameDAC — Micro USB
    • Sennheiser Momentum 3 Беспроводная связь

    Разъёмы и вилки для наушников Объяснение

    Ответ:

    Глядя на вилку аналогового кабеля для наушников, мы можем определить её свойства , например, поддерживает ли она микрофон, стереосигналы и симметричные соединения. .

    Как бы ни было круто знать эти вещи, однако благодаря стандарту CTIA потребителям не требуется знать ничего из этого, чтобы эффективно использовать наушники 3,5 мм, которые на сегодняшний день являются наиболее распространенным типом.

    Вас смущают разъемы для наушников и штекеры?

    Несмотря на постоянные усилия Apple по ликвидации аналогового разъема для наушников, этот интерфейс по-прежнему остается устойчивым.

    В подходе Apple есть свои достоинства, какими бы неудобными они ни казались в переходный период.

    Полностью цифровой разъем Lightning способен передавать больше данных, чем аналоговый кабель 3,5 мм. Он может питать устройство, к которому подключен, включать активное шумоподавление без батарей и многое другое.

    Но мы здесь не для того, чтобы говорить о кабеле Lightning. Вместо этого в этой статье основное внимание будет уделено различиям между многими типами аналоговых штекеров для наушников.

    Мы сосредоточимся на штекерах (детали на концах кабелей наушников), а не на гнездах (разъемах, в которые вставляются штекеры), так как их гораздо легче различить визуально.

    Все, что вам следует знать о разъемах, это то, что для них обычно требуется порт с той же разводкой , но это не всегда .

    СодержаниеПоказать

      Схемы подключения

      Все вилки имеют несколько проводников , которые служат точками контакта между вилкой и гнездом.

      Разъемы разделены черными кольцами, известными как изолирующие ленты . Позже, когда нам нужно будет посчитать «кольца», чтобы определить количество проводников, мы не будем ссылаться на черные изолирующие полосы.

      Вилка аналогового кабеля может иметь от от 2 до 5 проводников (или контактов) , которые разделены на гильз (S), наконечников (T) и колец (R). Двумя обязательными проводниками являются гильза (S) и наконечник (T).

      Вилка, имеющая только гильзу и наконечник, называется двухпроводной вилкой или TS-разъемом. Вилка также может иметь одно, два или три кольца (R), каждое из которых служит отдельным новым проводником.

      Эти кольца отделены от наконечника и втулки (или других колец) с помощью ранее упомянутых черных изолирующих полос.

      Итак, , если вилка имеет две изолирующие полосы, то она имеет только одно кольцо!

      В любом случае эти проводники соответствуют четырем возможным комбинациям вилок :

      • разъемы TS (наконечник-втулка), или 2-проводные вилки
      • разъемы TRS (наконечник-кольцо-втулка), или 3- проводниковые вилки
      • соединители TRRS (наконечник-кольцо-кольцо-втулка) или 4-проводные вилки
      • соединители TRRS (наконечник-кольцо-кольцо-кольцо-втулка) или 5-проводные вилки.

      Разъемы TS

      Разъемы TS имеют только два проводника , что делает их довольно простыми .

      Один несет аудиосигнал , другой служит обратным каналом и заземлением . Поскольку отправляется только один аудиосигнал, разъемы TS могут передавать только несбалансированных монофонических аудиосигналов .

      Что касается наушников, штекеры TS встречаются редко и встречаются только в некоторых 2,5-мм разъемах (подробнее о размерах штекера/гнезда позже).

      Чаще используются с разъемами 6,35 мм , которые используются для кабелей приборов. Если вы когда-либо подключали электрогитару к усилителю, вы использовали кабель TS 6,35 мм.

      Обычно эти кабели довольно короткие , так как они создают много помех. Чем длиннее кабель, тем больше будет накапливаться помех сигнала.

      Разъемы TRS

      Разъемы TRS являются наиболее распространенными разъемами в наушниках. Обычно это то, что люди имеют в виду, говоря о Штекер 3,5 мм .

      Из трех проводников, обнаруженных в этих штекерах, один используется как обратный путь и заземление , а два других служат левым и правым аудиоканалами . Поскольку они передают левый и правый аудиосигналы отдельно, кабели с этими штекерами могут передавать несбалансированных стереосигналов.

      Хотя разъем TRS чаще всего используется с разъемами 3,5 мм, его также можно найти на разъемах 2,5 мм и 6,35 мм.

      Кабели TRS также могут нести балансные монофонические аудиосигналы , где наконечник и кольцо передают один и тот же аудиосигнал с обратной полярностью , но он не используется таким образом с наушниками.

      TRS-кабель можно использовать и для несимметричного монофонического соединения , где кольцо может служить для поддержки сигнала микрофона, но опять же, очень редко вы наткнетесь на наушники, использующие это.

      Разъемы TRRS

      Добавив еще одно кольцо, мы получим разъем TRRS, который также часто встречается с наушники .

      Преимущество разъемов TRRS заключается в том, что, помимо несбалансированных стереосигналов, они также имеют a одиночный проводник для подключения микрофона .

      Вот тут-то и начинаются сложности в отношении того, какой проводник передает какой сигнал. А именно, существует два стандарта расположения проводников TRRS: CTIA и OMTP.

      OMTP (открытая платформа мобильных терминалов), более старый стандарт, присваивает гильзовый проводник общему обратному проводу и земле.

      В более новом стандарте CTIA (Ассоциация сотовой связи и Интернета) используется рукав для обработки аудиокабеля микрофона.

      Почему это важно? И какая разница?

      Ну, это сводится к возможности использовать вилку TRS с разъемами TRRS. Как правило, чтобы использовать вилку , ее необходимо вставить в гнездо того же диаметра и с той же схемой подключения .

      Большинство смартфонов (с разъемом 3,5 мм) имеют разъем TRRS, так как они должны иметь возможность обрабатывать сигнал микрофона.

      Однако не все наушники имеют микрофон . Фактически, большинство наушников поставляются без встроенного микрофона.

      А если микрофона нет, то в наушниках будет разъем TRS. Таким образом, стандарт CTIA используется для сохранения одинакового расположения проводников между вилками TRS и TRRS относительно сигналов, которые несут эти проводники.

      Наконечник всегда передает левый звуковой сигнал. Кольцо, примыкающее к наконечнику, всегда несет правильный звуковой сигнал (независимо от того, единственное это кольцо или нет).

      А в вилках TRS втулка служит обратным путем и заземлением. Таким образом, , чтобы разъемы TRS были совместимы с разъемами TRRS, второе кольцо должно служить обратным путем и заземлением , что достигается за счет использования стандарта CTIA.

      В любом случае штекеры TRRS используются с наушниками с микрофоном .

      Все устройства, поддерживающие как микрофон, так и стереофонический звук, такие как смартфоны и игровые приставки, поставляются с разъемами TRRS, но их проводники подключены в соответствии со стандартом CTIA, поэтому наушники без микрофона по-прежнему можно использовать с этими устройствами.

      Разъемы TRRRS

      Самое большое преимущество разъемов TRRRS заключается в том, что они поддерживают балансные стереосигналы .

      Как и в большинстве случаев, гильза здесь служит заземлением (хотя обратного провода нет), но тогда два кольца рядом с гильзой передают горячий и холодный аудиосигналы правого канала, а оставшееся кольцо и наконечник передают горячий и холодные аудиосигналы левого канала.

      Какова цель этого?

      Для всестороннего сравнения симметричных и несимметричных соединений мы хотели бы отослать вас к этой статье.

      Вот вкратце: балансные аудиосоединения прекрасно устраняют помехи .

      Поэтому аудиосигнал разделяется на два канала: положительный (горячий) и отрицательный (холодный) . Оба эти сигнала улавливают одни и те же помехи на пути к наушникам.

      Помехи на обоих каналах одинаковые, то есть положительные или горячие. Когда сигналы достигают конца кабеля, холодный канал снова меняет полярность.

      Возвращает аудиосигнал к положительному, в то время как интерференция становится отрицательной. Теперь положительные и отрицательные проявления одной и той же интерференции компенсируют друг друга, оставляя вам чистый сигнал. Этот метод устранения помех известен как подавление синфазного сигнала (CMR) .

      Если бы теоретически полярность второго канала не была изменена во второй раз, положительные и отрицательные аудиосигналы нейтрализовали бы друг друга, и вы бы слышали только помехи, так как оба случая положительны.

      Это, конечно, невозможно, но, надеюсь, поможет проиллюстрировать принцип CMR. Опять же, вы можете найти гораздо более подробное объяснение всего этого и многого другого в вышеупомянутой статье.

      Итак, вернемся к разъемам TRRRS.

      Эти разъемы в основном используются с аудиофильскими устройствами , где четкость имеет первостепенное значение. В частности, для наушников разъемы XLR обычно использовались вместо разъемов TRRRS для поддержки балансных стереоподключений.

      Тем не менее, Sony относительно недавно выпустила разъем для наушников TRRRS под названием 4,4 мм разъем Pentaconn .

      Хотя он еще не получил широкого распространения за пределами продуктов Sony, все же стоит отметить, поскольку балансные наушники TRRRS наконец-то стали доступны благодаря этому.

      Диаметры

      Помимо количества проводников, порты различаются также по их диаметру . На самом деле, в повседневных разговорах часто упоминается только диаметр.

      Все мы знаем о разъеме 3,5 мм (и штекере). Но, как мы видели, вилки TRS и TRRS (и разъемы) могут иметь диаметр 3,5 мм. Таким образом,

      одного диаметра — это , а не исключительно для одного типа вилки с учетом количества проводников .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
