Как называются части микроскопа. 17 основных частей микроскопа: функции, назначение и схема устройства — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Из каких основных частей состоит микроскоп. Какие функции выполняет каждая часть микроскопа. Как устроен микроскоп и для чего нужны его компоненты. Какие бывают типы микроскопов.

Содержание

Что такое микроскоп и для чего он используется

Микроскоп — это оптический прибор, который позволяет получать увеличенные изображения мельчайших объектов и структур, невидимых невооруженным глазом. Основные функции микроскопа:

Увеличение изображения микроскопических объектов в сотни и тысячи раз
Визуализация деталей строения клеток, микроорганизмов, тканей и других микрообъектов
Исследование объектов размером менее 0,1 мм
Изучение внутренней структуры прозрачных и полупрозрачных образцов

Микроскопы широко применяются в биологии, медицине, материаловедении и других областях науки для детального анализа микроструктур.

Основные части оптического микроскопа

Оптический микроскоп состоит из двух основных систем — оптической и механической. Рассмотрим ключевые компоненты каждой из них:

Оптическая система микроскопа

Включает в себя компоненты, отвечающие за формирование и увеличение изображения:

Объективы — комплект линз с разным увеличением (обычно 4x, 10x, 40x, 100x)
Окуляры — линзы для визуального наблюдения с увеличением 5-30x
Конденсор — система линз для фокусировки света на образце
Диафрагма — устройство для регулировки интенсивности освещения
Осветитель — источник света (лампа или зеркало)

Механическая система микроскопа

Обеспечивает настройку и перемещение оптических элементов:

Штатив — основание микроскопа
Тубус — цилиндр для крепления окуляров
Предметный столик — платформа для размещения образца
Револьвер — поворотное устройство со сменными объективами
Макро- и микровинты — для грубой и точной фокусировки

Функции основных частей микроскопа

Каждый компонент микроскопа выполняет важную роль в получении качественного изображения:

Осветитель (источник света)

Функции осветителя микроскопа:

Обеспечивает равномерное освещение образца
Регулирует яркость и спектральный состав света
Формирует направленный световой пучок

В качестве осветителей используются галогенные, светодиодные или ртутные лампы. Выбор зависит от требуемой интенсивности и спектра излучения.

Диафрагма

Регулируемое устройство, расположенное под предметным столиком. Основные функции диафрагмы:

Контроль количества света, попадающего на образец
Регулировка контраста изображения
Изменение глубины резкости

Диафрагма позволяет настроить оптимальные параметры освещения для разных типов образцов и методов микроскопии.

Конденсор

Система линз, расположенная под предметным столиком. Ключевые функции конденсора:

Фокусировка света от осветителя на образце
Увеличение разрешающей способности микроскопа
Регулировка освещенности и контраста изображения

Конденсор особенно важен при работе с большими увеличениями (400x и более), обеспечивая четкое и контрастное изображение.

Механические компоненты микроскопа

Механическая система микроскопа включает следующие важные элементы:

Предметный столик

Плоская платформа для размещения исследуемого образца. Функции предметного столика:

Фиксация препарата в нужном положении
Перемещение образца в поле зрения объектива
Точное позиционирование с помощью координатных винтов

Современные микроскопы оснащаются механическими столиками с микрометрическими винтами для прецизионного перемещения препарата.

Револьвер (носовая часть)

Поворотное устройство для крепления и быстрой смены объективов. Основные функции револьвера:

Фиксация нескольких объективов с разным увеличением
Быстрое переключение между объективами
Точное центрирование объективов относительно оптической оси

Револьвер позволяет плавно менять увеличение микроскопа в процессе наблюдения без потери фокуса.

Оптические компоненты микроскопа

Оптическая система формирует увеличенное изображение образца. Ее ключевые элементы:

Объективы

Комплект сменных линз с разным увеличением. Функции объективов:

Первичное увеличение изображения образца
Определение разрешающей способности микроскопа
Коррекция оптических аберраций

Объективы маркируются по кратности увеличения (4x, 10x, 40x, 100x) и имеют цветовую кодировку.

Окуляры

Линзы для визуального наблюдения увеличенного изображения. Основные функции окуляров:

Дополнительное увеличение изображения

Формирование комфортного для глаз поля зрения
Коррекция остаточных аберраций оптической системы

Стандартное увеличение окуляров — 10x или 15x. Общее увеличение микроскопа равно произведению увеличений объектива и окуляра.

Дополнительные компоненты современных микроскопов

Современные микроскопы часто оснащаются дополнительными устройствами для расширения возможностей:

Цифровые камеры для фото- и видеофиксации изображений
Флуоресцентные осветители для люминесцентной микроскопии
Поляризаторы для исследования анизотропных образцов
Фазово-контрастные устройства для повышения контраста
Программное обеспечение для обработки и анализа изображений

Эти компоненты значительно расширяют аналитические возможности микроскопов в различных областях исследований.

Типы микроскопов

Существует несколько основных типов микроскопов, различающихся по принципу действия и назначению:

Световые микроскопы — используют видимый свет для формирования изображения
Электронные микроскопы — применяют пучок электронов для сверхвысоких увеличений
Сканирующие зондовые микроскопы — исследуют поверхность образца на атомарном уровне
Конфокальные микроскопы — позволяют получать трехмерные изображения
Флуоресцентные микроскопы — визуализируют светящиеся флуорофоры в образце

Каждый тип микроскопов имеет свои преимущества и ограничения, определяющие область их применения.

Правила работы с микроскопом

Для получения качественных результатов важно соблюдать основные правила работы с микроскопом:

Начинать наблюдение с малого увеличения, постепенно переходя к большему
Фокусировку производить только с помощью макро- и микровинтов

Настраивать оптимальное освещение с помощью диафрагмы и конденсора
Использовать иммерсионное масло для объективов с увеличением 100x и более
Бережно обращаться с оптикой, регулярно проводить чистку линз

Соблюдение этих правил обеспечит долгую и эффективную работу микроскопа.

Заключение

Микроскоп — сложный оптический прибор, состоящий из множества взаимосвязанных компонентов. Понимание функций и назначения каждой части микроскопа позволяет эффективно использовать его возможности в научных исследованиях и практической работе. Современные микроскопы продолжают совершенствоваться, открывая новые горизонты в изучении микромира.

2.1. Устройство оптического микроскопа.

Микроскопы позволяют исследовать объекты в проходящем свете. Такие микроскопы состоят из механической и оптической частей (рис.1).

Механическая часть включает штатив (1) с предметным столиком (2) и тубус (16)

. Предметный столик с помощью винтов может перемещаться в горизонтальной плоскости (3). Он имеет две клеммы, фиксирующие препарат(4). Верхняя часть штатива – тубусодержатель – может перемещаться с помощью макрометрического винта (12) и микрометрического винта (13), предназначенных соответственно для грубой и точной фокусировки препарата. Микрометрический винт является одной из наиболее хрупких частей микроскопа и обращаться с ним нужно особенно осторожно. Полный поворот его передвигает тубус на 0,1 мм.

В верхней части тубусодержателя находится вращающийся вокруг своей оси револьвер (14), в отверстия которого ввинчены объективы (15). В верхний конец тубуса вставляется окуляр (18).

Рис.1 Микроскоп МБР-1: 1 – основание микроскопа; 2 – предметный столик; 3 – винты для перемещения предметного столика; 4 – клеммы, фиксирующие препарат;

5 – конденсор; 6 – кронштейн конденсора; 7 – винт, укрепляющий конденсор в гильзе; 8 – рукоятка перемещения конденсора; 9 – рукоятка ирисовой диафрагмы конденсора; 10 – зеркало; 11 – тубусодержатель; 12 – макрометрический винт; 13 – микрометрический винт; 14 – револьверное устройство для объективов; 15 – объективы; 16 – наклонный тубус; 17 – винт для крепления тубуса; 18 – окуляр.

Оптическая часть состоит из объективов, окуляров и осветительного аппарата.

Окуляр вставляется в верхний конец тубуса. Он состоит из двух линз в оправе. На окуляре имеются цифровые обозначения, показывающие степень увеличения изображения в 7, 10, 15 раз.

Рис. 2.

Ход лучей в иммерсионном объективе

Объектив представляет собой систему оптических линз. На объективах имеются обозначения, указывающие увеличение, даваемое объективом (х8, х40, х90). Различают сухие и иммерсионные объективы. Объективы, дающие увеличение в 8 и 40 раз, называются сухими, так как при работе между объективом и препаратом находится слой воздуха. Иммерсионным называется объектив, при работе с которым между препаратом и объективом помещается капля иммерсионного (кедрового) масла (рис.2). Иммерсионное масло имеет оптический коэффициент преломления, близкий к коэффициенту преломления стекла, благодаря этому световые лучи, не отклоняясь от своего первоначального направления, попадают на линзу объектива. В рассматриваемом микроскопе объектив с увеличением х90 является иммерсионным. Общее увеличение, которое дает микроскоп, определяется произведением величины увеличения объектива на величину увеличения окуляра.

Отчетливость получаемого изображения зависит от разрешающей способности микроскопа – минимального расстояния между двумя точками, воспринимаемыми раздельно. Световой микроскоп при освещении видимым светом имеет разрешающую способность около 0,2 мкм.

Осветительный аппарат состоит из конденсора (5), зеркала (10), ирисовой диафрагмы (9). Он предназначен для наилучшего освещения препарата. С помощью зеркала лучи света, исходящие от источника света, направляются в конденсор, концентрирующий свет в своем фокусе. Поверхность зеркала с одной стороны плоская, с другой вогнутая. При естественном источнике света применяется вогнутое зеркало, при искусственном (осветитель, электролампа) – плоское.

Конденсор с ирисовой диафрагмой представляет собой систему оптических линз и служит для собирания лучей света и направления их с помощью винта (8). При опускании конденсора поле зрения несколько затемняется, при поднятии – освещается. Ирисовая диафрагма служит для регулирования интенсивности света, которое осуществляется с помощью рычага расширением или сужением отверстия, пропускающего свет к конденсору.

Выпускаются также дополнительные приспособления к микроскопу, которые позволяют максимально использовать все его возможности, облегчают условия работы и значительно расширяют диапазон применения. В микробиологии часто используются следующие приспособления:

Конденсор темного поля.
Фазово-контрастное приспособление КФ-1, КФ-4 и другие модели.
Бинокулярная насадка, приближающая микроскопию к условиям естественного зрения.
Осветители ОИ-7, ОИ-19 и другие модели, обеспечивающие оптимальное и стабильное освещение, интенсивность света которых регулируется реостатом.
Окуляр-микрометр и объект-микрометр, предназначенные для измерения микроскопических объектов.
Нагревательный столик, который устанавливается вместо предметного столика микроскопа для обеспечения постоянной температуры 37°С. Применяется для длительного наблюдения за живыми микроорганизмами.
Рисовальный аппарат для высококачественной зарисовки препарата, с помощью которого можно одновременно видеть изображение объекта и бумаги, расположенной на столе вблизи микроскопа, и обводить на бумаге контуры объекта.
Цветные, нейтральные и тепловые оптические светофильтры устанавливаются между источником света и микроскопом и применяются при микрофотографии и специальных методах микроскопии.
Микрофотонасадки МФН-1, МФН-3, и другие модели для фотографирования микроскопических объектов.
Микроустановка для цейтраферной (прерывистой) микрокиносъемки, применяющаяся в сочетании с фазово-контрастной микроскопией, позволяет изучить динамику развития и размножения микроорганизмов, влияние на них разных факторов и многие другие вопросы.

Правила работы со световым микроскопом:

Установить наилучшее освещение поля зрения микроскопа, для чего:

— поставить объектив х8 на 1-1,5 см выше от уровня предметного столика микроскопа,

— поднять конденсор до уровня предметного столика (диафрагму открыть),

— использовать плоское (вогнутое) зеркало и найти наилучшее освещение.

Установить препарат, укрепив клеммами.
Нанести каплю иммерсионного масла в центр препарата.
Заменить объектив х8 на х90.
Погрузить объектив х90 в масло с помощью макровинта.
Наблюдая в окуляр, установить макровинтом какое-либо изображение.
С помощью микровинта, вращая его на пол-оборота в ту или иную сторону, установить четкое изображение.

После окончания работы привести микроскоп в порядок для хранения:

Поднять макровинтом тубус микроскопа.
Убрать препарат.
Салфеткой снять с объектива х90 масло и установить объектив х8.
Опустить конденсор.
Подложить салфетку под объектив и опустить тубус микроскопа.

Устройство микроскопа и работа с ним

Устройство микроскопа и правила работы с ним

Микроскоп — это оптический прибор, позволяющий получить обратное изображение изучаемого объекта и рассмотреть мелкие детали его строения, размеры которых лежат за пределами разрешающей способности глаза.

Разрешающая способность микроскопа дает раздельное изображение двух близких друг другу линий. Невооруженный человеческий глаз имеет разрешающую способность около 1/10 мм или 100 мкм. Лучший световой микроскоп примерно в 500 раз улучшает возможность человеческого глаза, т. е. его разрешающая способность составляет около 0,2 мкм или 200 нм.

Разрешающая способность и увеличение не одно и тоже. Если с помощью светового микроскопа получить фотографии двух линий, расположенных на расстоянии менее 0,2 мкм, то, как бы не увеличивать изображение, линии будут сливаться в одну. Можно получить большое увеличение, но не улучшить его разрешение.

Различают полезное и бесполезное увеличения. Под полезным понимают такое увеличение наблюдаемого объекта, при котором можно выявить новые детали его строения. Бесполезное — это увеличение, при котором, увеличивая объект в сотни и более раз, нельзя обнаружить новых деталей строения. Например, если изображение, полученное с помощью микроскопа (полезное!), увеличить еще во много раз, спроецировав его на экран, то новые, более тонкие детали строения при этом не выявятся, а лишь соответственно увеличатся размеры имеющихся структур.

В учебных лабораториях обычно используют световые микроскопы, на которых микропрепараты рассматриваются с использованием естественного или искусственного света. Наиболее распространены световые биологические микроскопы: БИОЛАМ, МИКМЕД, МБР (микроскоп биологический рабочий), МБИ (микроскоп биологический исследовательский) и МБС (микроскоп биологический стереоскопический). Они дают увеличение в пределах от 56 до 1350 раз. Стереомикроскоп (МБС) обеспечивает подлинно объемное восприятие микрообъекта и увеличивает от 3,5 до 88 раз.

В микроскопе выделяют две системы: оптическую и механическую (рис. 1). К оптической системе относят объективы, окуляры и осветительное устройство (конденсор с диафрагмой и светофильтром, зеркало или электроосветитель).

Рис. 1. Устройство световых микроскопов:

А — МИКМЕД-1; Б — БИОЛАМ.

1- окуляр, 2- тубус, 3- тубусодержатель, 4- винт грубой наводки, 5- микрометренный винт, 6- подставка, 7- зеркало, 8- конденсор, ирисовая диафрагма и светофильтр, 9- предметный столик, 10- револьверное устройство, 11- объектив, 12- корпус коллекторной линзы, 13- патрон с лампой, 14- источник электропитания.

Объектив — одна из важнейших частей микроскопа, поскольку он определяет полезное увеличение объекта. Объектив состоит из металлического цилиндра с вмонтированными в него линзами, число которых может быть различным. Увеличение объектива обозначено на нем цифрами. В учебных целях используют обычно объективы х8 и х40. Качество объектива определяет его разрешающая способность.

Окуляр устроен намного проще объектива. Он состоит из 2-3 линз, вмонтированных в металлический цилиндр. Между линзами расположена постоянная диафрагма, определяющая границы поля зрения. Нижняя линза фокусирует изображение объекта, построенное объективом в плоскости диафрагмы, а верхняя служит непосредственно для наблюдения. Увеличение окуляров обозначено на них цифрами: х7, х10, х15. Окуляры не выявляют новых деталей строения, и в этом отношении их увеличение бесполезно. Таким образом, окуляр, подобно лупе, дает прямое, мнимое, увеличенное изображение наблюдаемого объекта, построенное объективом.

Для определения общего увеличения микроскопа следует умножить увеличение объектива на увеличение окуляра.

Осветительное устройство состоит из зеркала или электроосветителя, конденсора с ирисовой диафрагмой и светофильтром, расположенных под предметным столиком. Они предназначены для освещения объекта пучком света.

Зеркало служит для направления света через конденсор и отверстие предметного столика на объект. Оно имеет две поверхности: плоскую и вогнутую. В лабораториях с рассеянным светом используют вогнутое зеркало.

Электроосветитель устанавливается под конденсором в гнездо подставки.

Конденсор состоит из 2-3 линз, вставленных в металлический цилиндр. При подъеме или опускании его с помощью специального винта соответственно конденсируется или рассеивается свет, падающий от зеркала на объект.

Ирисовая диафрагма расположена между зеркалом и конденсором. Она служит для изменения диаметра светового потока, направляемого зеркалом через конденсор на объект, в соответствии с диаметром фронтальной линзы объектива и состоит из тонких металлических пластинок. С помощью рычажка их можно то соединить, полностью закрывая нижнюю линзу конденсора, то развести, увеличивая поток света.

Кольцо с матовым стеклом или светофильтром уменьшает освещенность объекта. Оно расположено под диафрагмой и передвигается в горизонтальной плоскости.

Механическая система микроскопа состоит из подставки, коробки с микрометренным механизмом и микрометренным винтом, тубуса, тубусодержателя, винта грубой наводки, кронштейна конденсора, винта перемещения конденсора, револьвера, предметного столика.

Подставка — это основание микроскопа.

Коробка с микрометренным механизмом, построенном на принципе взаимодействующих шестерен, прикреплена к подставке неподвижно. Микрометренный винт служит для незначительного перемещения тубусодержателя, а, следовательно, и объектива на расстояния, измеряемые микрометрами. Полный оборот микрометренного винта передвигает тубусодержатель на 100 мкм, а поворот на одно деление опускает или поднимает тубусодержатель на 2 мкм. Во избежание порчи микрометренного механизма разрешается крутить микрометренный винт в одну сторону не более чем на половину оборота.

Тубус или трубка — цилиндр, в который сверху вставляют окуляры. Тубус подвижно соединен с головкой тубусодержателя, его фиксируют стопорным винтом в определенном положении. Ослабив стопорный винт, тубус можно снять.

Револьвер предназначен для быстрой смены объективов, которые ввинчиваются в его гнезда. Центрированное положение объектива обеспечивает защелка, расположенная внутри револьвера.

Тубусодержатель несет тубус и револьвер.

Винт грубой наводки используют для значительного перемещения тубусодержателя, а, следовательно, и объектива с целью фокусировки объекта при малом увеличении.

Предметный столик предназначен для расположения на нем препарата. В середине столика имеется круглое отверстие, в которое входит фронтальная линза конденсора. На столике имеются две пружинистые клеммы — зажимы, закрепляющие препарат.

Кронштейн конденсора подвижно присоединен к коробке микрометренного механизма. Его можно поднять или опустить при помощи винта, вращающего зубчатое колесо, входящее в пазы рейки с гребенчатой нарезкой.

Правила работы с микроскопом

При работе с микроскопом необходимо соблюдать операции в следующем порядке:

1. Работать с микроскопом следует сидя;

2. Микроскоп осмотреть, вытереть от пыли мягкой салфеткой объективы, окуляр, зеркало или электроосветитель;

3. Микроскоп установить перед собой, немного слева на 2-3 см от края стола. Во время работы его не сдвигать;

4. Открыть полностью диафрагму, поднять конденсор в крайнее верхнее положение;

5. Работу с микроскопом всегда начинать с малого увеличения;

6. Опустить объектив 8- в рабочее положение, т.е. на расстояние 1 см от предметного стекла;

7. Установить освещение в поле зрения микроскопа, используя электроосветитель или зеркало. Глядя одним глазом в окуляр и пользуясь зеркалом с вогнутой стороной, направить свет от окна в объектив, а затем максимально и равномерно осветить поле зрения. Если микроскоп снабжен осветителем, то подсоединить микроскоп к источнику питания, включить лампу и установить необходимую яркость горения;

8. Положить микропрепарат на предметный столик так, чтобы изучаемый объект находился под объективом. Глядя сбоку, опускать объектив при помощи макровинта до тех пор, пока расстояние между нижней линзой объектива и микропрепаратом не станет 4-5 мм;

9. Смотреть одним глазом в окуляр и вращать винт грубой наводки на себя, плавно поднимая объектив до положения, при котором хорошо будет видно изображение объекта. Нельзя смотреть в окуляр и опускать объектив. Фронтальная линза может раздавить покровное стекло, и на ней появятся царапины;

10. Передвигая препарат рукой, найти нужное место, расположить его в центре поля зрения микроскопа;

11. Если изображение не появилось, то надо повторить все операции пунктов 6, 7, 8, 9;

12. Для изучения объекта при большом увеличении, сначала нужно поставить выбранный участок в центр поля зрения микроскопа при малом увеличении. Затем поменять объектив на 40 х, поворачивая револьвер, так чтобы он занял рабочее положение. При помощи микрометренного винта добиться хорошего изображения объекта. На коробке микрометренного механизма имеются две риски, а на микрометренном винте — точка, которая должна все время находиться между рисками. Если она выходит за их пределы, ее необходимо возвратить в нормальное положение. При несоблюдении этого правила, микрометренный винт может перестать действовать;

13. По окончании работы с большим увеличением, установить малое увеличение, поднять объектив, снять с рабочего столика препарат, протереть чистой салфеткой все части микроскопа, накрыть его полиэтиленовым пакетом и поставить в шкаф.

Микроскоп биологический стереоскопический МБС-1 (рис. 2) дает прямое и объемное изображение объекта в проходящем или отраженном свете. Он предназначен для изучения мелких объектов и препарирования их, так как имеет большое рабочее расстояние (расстояние от покровного стекла до фронтальной линзы).

Рис. 2. Устройство микроскопа МБС-1:

1- окуляр, 2- винт грубой наводки, 3- подставка, 4- зеркало, 5- предметный столик, 6- стойка, 7- оптическая головка, 8- объектив, 9- рукоятка переключения увеличения, 10- бинокулярная насадка, 11- лампа.

Основная часть микроскопа — оптическая головка. В нижнюю часть ее вмонтирован объектив, состоящий из системы линз, которые можно переключать при помощи рукоятки и этим менять увеличение. Увеличения объектива обозначены цифрами на рукоятке — х0,6, х1, х2, х4, х7. На корпусе головки имеется точка. Для установки нужного увеличения объектива надо цифру на рукоятке совместить с точкой на корпусе головки.

На верхнюю часть головки установлена бинокулярная насадка. Окуляры имеют увеличения х6, х8, х12,5. Для установки удобного для глаз расстояния между окулярами надо раздвинуть или сдвинуть тубусы.

К задней стенке корпуса головки прикреплен кронштейн с реечным механизмом передвижения. Подъем и опускание корпуса головки осуществляется вращением винта. Кронштейн надет на стойку, прикрепленную к подставке.

Для работы в проходящем свете, в корпус подставки вмонтирован отражатель света, с зеркальной и матовой поверхностями. С передней стороны корпуса имеется окно для доступа дневного света. Для искусственного освещения предназначена лампа, которую вставляют или в отверстие с задней стороны корпуса (для проходящего света), или в кронштейн, укрепленный на объективе (для отраженного света).

Столик установлен в круглом окне на верхней поверхности корпуса подставки. Он может быть либо стеклянным (при проходящем свете), либо металлическим, с белой и черной поверхностями (при отраженном свете).

17 Части микроскопа с функциями и схемой

Микроскоп представляет собой оптический прибор с одной или несколькими системами линз, который используется для получения четкого увеличенного изображения мельчайших объектов или структур, которые невозможно увидеть невооруженным глазом.

Произведено от греческих слов «микр ó s », означающих «маленький», и «sk ópéō» , означающих «посмотри на ».

Это устройства, используемые для наблюдения за детальной структурой небольших объектов. Очень маленькие объекты, которые не видны невооруженным глазом, такие как клетки, микроорганизмы, вирусы, наночастицы, субклеточные структуры и т. д., рассматриваются с помощью микроскопа. Такие объекты, которые можно увидеть только с помощью микроскопа, называются «микроскопическими».

Существуют различные типы микроскопов, такие как световой микроскоп, темнопольный микроскоп, фазово-контрастный микроскоп, электронный микроскоп, флуоресцентный микроскоп и т. д.

В целом части микроскопа можно изучать в 2 группах; оптические части, включая линзы и источник света, и конструкционные части, включая голову, основание, руки и суставы. Современные микроскопы имеют дополнительную электронику и устройства отображения.

Содержание

Перечень 17 частей микроскопа
Иллюминатор (источник света)
Диафрагма (радужная оболочка)
Конденсатор
Конденсатор.
Окуляр (окулярная линза)
Регулировка диоптрий
Ручки регулировки
a. Ручка точной регулировки
b. Ручка грубой регулировки
Рычаг
Основание
Выключатель освещения
Регулировка яркости

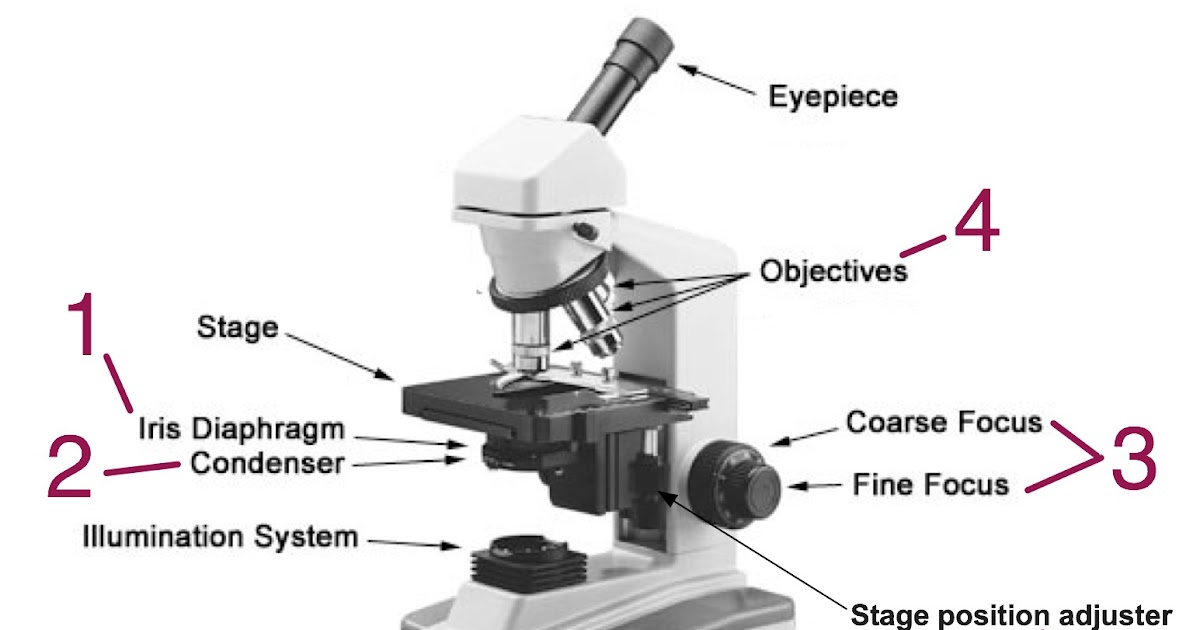

Рисунок: Части микроскопа с функциями.
Типичный микроскоп состоит из следующих частей;
1. Осветитель (источник света)
Микроскопический осветитель является источником света. В некоторых составных микроскопах используется зеркало, которое отражает свет от внешнего источника на образец. В других оптических микроскопах в качестве постоянного источника света используются различные электрические лампочки низкого напряжения. В качестве осветителей обычно используются вольфрамово-галогенные лампы, ксеноновые лампы мощностью 75-150 Вт, оловянно-галогенные лампы, ртутные лампы и т. д. Выбор типа лампы основан на требованиях к интенсивности и длине волны освещения.
2. Диафрагма (диафрагма)
Диафрагма (диафрагма) представляет собой регулируемое устройство, которое регулирует количество света, попадающего на образец. Он расположен под сценой, чуть выше осветителя. Он регулирует интенсивность и размер луча света, попадающего на образец.
3. Конденсор
Конденсор представляет собой систему линз, которая собирает и фокусирует световые лучи, исходящие от осветителя, на исследуемый образец. Он находится под сценой прямо над конденсатором. Это полезно при работе с большим увеличением 400X или выше. Он дает более четкое и четкое изображение, чем без конденсорной линзы, при большом увеличении.
В современных и качественных микроскопах используется конденсор Аббе. Он подвижен и может двигаться к сцене или от нее. Он контролирует диаметр луча света, попадающего на образец, и регулирует яркость, освещенность и контрастность проявляющегося изображения.
4. Ручка фокусировки конденсора
Ручка фокусировки конденсора — это ручка регулировки, которая перемещает конденсор вверх и вниз. Это помогает контролировать фокус света, проходящего от конденсора к образцу.
5. Ограничитель стойки
Ограничитель стойки — еще одно регулировочное устройство, которое регулирует, насколько близко столик может подниматься, не задев линзу объектива. Это предотвращает удар предметного стекла о линзу объектива и повреждение образца, а также линзы.
6. Столик
Столик s представляет собой плоскую платформу, на которую для просмотра помещается предметное стекло с образцом. Столик имеет центральное отверстие, через которое на образец попадает сфокусированный свет от конденсора. Он содержит двухступенчатые зажимы для удержания ползуна в фиксированном положении.
Большинство микроскопов имеют механический столик. Этот тип предметного столика позволяет механически перемещать слайды с помощью ручек управления предметным столиком.
7. Ручки управления столиком
Ручки управления столиком — это ручки управления, используемые для механического перемещения столика. Есть две ручки; один для движения влево и вправо, а другой для движения вперед и назад. Это переместит слайд в поле зрения.
8. Носовая часть
Носовая часть представляет собой подвижную круглую конструкцию, в которой размещены все линзы объектива. Ее также называют вращающейся башней. Он соединен с трубкой корпуса и находится прямо над сценой. Его можно вращать по часовой стрелке или против часовой стрелки для увеличения или уменьшения увеличения соответственно. Изменение увеличения происходит из-за изменения линзы объектива.
9. Линза объектива
Линза объектива — это линзы, расположенные ближе всего к образцу. Они крепятся на носовой части. В стандартном микроскопе имеется от 3 до 4 объективов с разным увеличением, а именно. 4Х, 10Х, 40Х и 100Х. Линзы объектива сначала принимают свет, прошедший от образца, и впервые увеличивают изображение.
Линзы объективов имеют цветовую маркировку и разные размеры. Размер и цвет зависят от силы линзы. Самая маленькая линза имеет наименьшую оптическую силу, и постепенно самая длинная линза будет иметь наибольшую оптическую силу. Объективы с большим увеличением, т. е. 40X и 100X, являются убирающимися, т. е. их конец можно вдавить внутрь. В большинстве оптических микроскопов объективы с увеличением в 100 и более раз относятся к масляно-иммерсионному типу.
10. Тубус (головка)
Тубус (головка) представляет собой цилиндрическую металлическую трубку, которая удерживает линзу окуляра на одном конце и соединяется с носовой частью на других концах. Его также называют тубусом корпуса или тубусом окуляра. Он соединяет линзу окуляра с линзой объектива. Свет, исходящий от объективов, будет преломляться внутри этой трубки.
В бинокулярных микроскопах они регулируются, чтобы зритель мог отрегулировать окуляр для максимальной визуализации.
11. Окуляр (окулярная линза)
Окуляр (окулярная линза) — это линзы, расположенные ближе всего к глазу наблюдателя. Они расположены в верхней части микроскопа. Эта часть используется для просмотра образца.
Эти линзы имеют различную степень увеличения от 5X до 30X, но наиболее распространенные окулярные линзы имеют увеличение 10X или 15X.
Они увеличивают изображение во второй раз.
12. Диоптрийная регулировка
Диоптрийная регулировка — это ручка управления, присутствующая только в бинокулярном микроскопе, которая используется для изменения фокуса на одном окуляре. Он используется для коррекции любой разницы в зрении и компенсации различий в зрении между двумя глазами зрителя.
13. Регулировочные ручки
Регулировочные ручки — это ручки управления, используемые для фокусировки микроскопа на образце. Эти ручки бывают двух типов;
а. Ручка точной настройки
Ручка точной настройки используется для точной настройки. Это ручка меньшего размера, которая используется для очень медленного перемещения сцены вверх или вниз. При каждом повороте ручки точной регулировки предметный столик проходит очень небольшое расстояние. Используется для повышения резкости изображения. Он в основном используется при просмотре при высокой мощности.
б. Ручка грубой настройки
Ручка грубой настройки используется для фокусировки изображения при малом увеличении. Это большая ручка, которая используется для очень быстрого перемещения сцены вверх или вниз. Сцена быстро поднимается или опускается с помощью ручки грубой регулировки.
14. Кронштейн
Кронштейн — конструктивная часть микроскопа, соединяющая головку (тубус) с основанием микроскопа. Обеспечивает поддержку головы.
15. Основание
Основание — самая нижняя часть микроскопа, поддерживающая всю конструкцию микроскопа. Обеспечивает устойчивость микроскопа. Осветитель, выключатели света и система электропроводки установлены в основании.
16. Выключатель света
Выключатель освещения — это электрическое устройство управления. Выключатели света используются для включения и выключения осветителя.
17. Регулировка яркости
Система регулировки яркости регулирует напряжение, подаваемое на лампочку, управляя интенсивностью (яркостью) лампочки.
Как работает микроскоп?
В простом световом микроскопе тонкий образец, содержащий предметное стекло, помещается на предметный столик микроскопа.
Луч света проходит через конденсор к образцу. Свет, исходящий от образца, попадает на объектив. Проходя через объективы, прошедшие лучи рассеиваются так, что создается впечатление, что они исходят от более крупных объектов.
Затем свет фокусируется на линзе окуляра. Эта линза дополнительно увеличивает предварительно увеличенное изображение, поступающее от объективов.
Наконец, можно наблюдать сильно увеличенное изображение.
Ссылки
микроскоп | Типы, детали, история, схемы и факты | BritannicaЧасти микроскопа с маркировкой (также бесплатные распечатки) – Laborinfo.com
Части микроскопа и их функции (microbiologynote.com)
Части микроскопа – Полное руководство – Обзоры микроскопов и лабораторного оборудования (microscopespot.com)
Микроскоп: определение, типы, применение, детали и примеры | Toppr
Определение простого микроскопа, увеличение, детали и применение (byjus.com)
Фазово-контрастный микроскоп – определение, принцип действия, составные части, применение (learninsta.com)
Что такое флуоресцентная микроскопия? Определение, принцип, флуоресценция и детали — Biology Reader
Электронный микроскоп: определение, типы, детали, применение, преимущества, недостатки (microbiologynote.com)
МИКРОСКОП В ТЕМНОМ ПОЛЕ: ХАРАКТЕРИСТИКИ, ЧАСТИ, ФУНКЦИИ — НАУКА (warbletoncouncil.org)
Детали и функции препаровального стереомикроскопа (microscopemaster. com)
Принцип работы конфокального микроскопа, его применение, составные части, преимущества и недостатки. (microbiologynote.com)
Инвертированный микроскоп Изображения и определение, принцип, использование, части. (microbiologynote.com)
USB-микроскоп — определение, принцип, части, примеры, использование.docx — USB-микроскоп — определение, принцип, части, примеры, использование 26 марта 2020 г., автор Faith | Course Hero
Запчасти для микроскопов | Образовательный веб-сайт Microbus Microscope
Детали микроскопа
Линза окуляра: линза в верхней части микроскопа, через которую вы смотрите. Окуляр обычно имеет увеличение 10x или 15x.
Тубус: Соединяет окуляр с линзами объектива.
Кронштейн: Поддерживает тубус и соединяет его с основанием микроскопа.
Основание: Нижняя часть микроскопа, используемая в качестве опоры.
Осветитель: Источник постоянного света (110 В), используемый вместо зеркала. Если в вашем микроскопе есть зеркало, оно используется для отражения света от внешнего источника света через нижнюю часть предметного столика.
Сцена: Плоская платформа, на которой вы размещаете слайды. Зажимы сцены удерживают слайды на месте. Если в вашем микроскопе есть механический предметный столик, вы сможете перемещать предметное стекло, поворачивая две ручки. Один двигает его влево и вправо, другой двигает вперед и назад.
Револьверная головка или револьверная головка: Это часть микроскопа, которая содержит два или более объектива и может вращаться для легкого изменения увеличения (увеличения).
Объективы: Обычно на микроскопе есть 3 или 4 объектива. Они почти всегда состоят из 4-кратного, 10-кратного, 40-кратного и 100-кратного увеличения. В сочетании с 10-кратным (наиболее распространенным) объективом окуляра мы получаем общее увеличение 40-кратное (4-кратное 10-кратное), 100-кратное, 400-кратное и 1000-кратное. Чтобы получить хорошее разрешение в 1000 раз, вам понадобится относительно сложный микроскоп с конденсором Аббе. Самая короткая линза имеет наименьшее увеличение, самая длинная — наибольшую силу. Линзы имеют цветовую маркировку и, если они изготовлены в соответствии со стандартами DIN, взаимозаменяемы между микроскопами. Линзы объективов с высоким увеличением являются выдвижными (например, 40xr). Это означает, что если они ударятся о предметное стекло, конец линзы вдавится (подпружинится), тем самым защитив объектив и предметное стекло. Все качественные микроскопы имеют ахроматические, парцентрированные, парфокальные линзы.
Реечный упор: Это настройка, которая определяет, насколько близко объектив может подойти к слайду. Он устанавливается на заводе и не дает учащимся провернуть линзу мощного объектива в предметное стекло и сломать что-либо. Вам нужно будет отрегулировать это только в том случае, если вы используете очень тонкие предметные стекла и не можете сфокусироваться на образце при высоком увеличении. (Совет: если вы используете тонкие предметные стекла и не можете сфокусироваться, то вместо того, чтобы регулировать упор штатива, поместите предметное стекло из прозрачного стекла под исходное предметное стекло, чтобы поднять его немного выше).
Конденсорная линза: Конденсорная линза предназначена для фокусировки света на образце. Конденсорные линзы наиболее полезны при самых высоких увеличениях (400x и выше). Микроскопы с линзой предметного столика дают более четкое изображение, чем микроскопы без линзы (при увеличении 400x). Если ваш микроскоп имеет максимальное увеличение 400x, вы получите максимальную выгоду, используя конденсорные линзы с числовой апертурой 0,65 или выше. Конденсорные линзы с числовой апертурой 0,65 могут быть установлены на столике и работают достаточно хорошо. Большим преимуществом сценического объектива является то, что приходится иметь дело с одним фокусирующим элементом меньше. Если вы идете на увеличение 1000x, вам понадобится фокусируемый конденсорный объектив с числовой апертурой 1,25 или выше. В большинстве 1000-кратных микроскопов используются конденсорные линзы Аббе 1,25. Линзу конденсора Аббе можно перемещать вверх и вниз. Он установлен очень близко к слайду при увеличении 1000x и отодвигается дальше при меньшем увеличении.
Диафрагма или ирисовая диафрагма: Многие микроскопы имеют вращающийся диск под предметным столиком. Эта диафрагма имеет отверстия разного размера и используется для изменения интенсивности и размера светового конуса, проецируемого вверх на предметное стекло. Не существует установленного правила относительно того, какой параметр использовать для конкретной силы. Скорее, настройка зависит от прозрачности образца, желаемой степени контрастности и конкретного используемого объектива.
Как сфокусировать микроскоп: Правильный способ фокусировки микроскопа состоит в том, чтобы сначала использовать объектив с наименьшим увеличением и, глядя сбоку, повернуть объектив как можно ближе к образцу, не касаясь его. Теперь посмотрите через линзу окуляра и сфокусируйтесь только вверх , пока изображение не станет четким. Если вы не можете сфокусироваться, повторите процесс еще раз. Как только изображение станет четким с объективом с низким увеличением, вы сможете просто щелкнуть по объективу со следующим увеличением и выполнить небольшие корректировки с помощью ручки фокусировки. Если ваш микроскоп имеет точную регулировку фокуса, достаточно немного повернуть его. Продолжайте с последующими объективами и точной фокусировкой каждый раз.
На что обратить внимание при покупке микроскопа
Если вам нужен настоящий микроскоп, дающий четкие и четкие изображения, держитесь подальше от магазинов игрушек и пластиковых инструментов, которые утверждают, что их увеличение достигает 600 и более раз. Сегодня на рынке представлено множество высококачественных студенческих микроскопов. У них металлический корпус и все стеклянные линзы. Одним из наиболее важных соображений является покупка инструмента в надежном источнике.
