Как обжать витую пару

Как обжать витую пару. Инструменты для обжимки сетевого кабеля.

В сегодняшней статье я расскажу о том, как правильно обжать сетевой кабель “витая пара” и какие инструменты и аксессуары для этого понадобятся. Конечно, до сих пор встречаются умельцы, которые могут это сделать с помощью ножа и отвертки, но хороший системный администратор должен иметь определенный набор инструментов, позволяющих выполнить обжим гораздо качественнее.

Итак, мы готовы приступить к обжиму сетевого кабеля. Что нам понадобится?

1. Кабель типа витая пара пятой категории:

2. Коннекторы RJ-45 (две штуки). Также для увеличения влаго- и пылезащиты контактной площадки коннектора можно использовать специальный пластиковый колпачок (но не обязательно):3. Обжимной инструмент (его еще называют обжимные клещи или кримпер):Внешний вид инструмента может отличаться лишь некоторыми деталями, но, как правило, с его помощью можно производить обжим, используя сетевой коннектор RJ-45 и телефонный коннектор RJ-11.

Кроме того, в нем имеется площадка с резаками, с помощью которых можно обрезать кабель.

4. Инструмент для снятия внешней изоляции – стриппер. Иметь его, конечно, желательно, но не обязательно, т.к. в большинстве кримперов уже есть встроенное лезвие для снятия изоляции:

Теперь нам нужно определиться со схемой обжима. Существует два варианта обжима коннектора на кабеле “витая пара”:

• для создания прямого кабеля – используется для соединения компьютера с коммутатором;
• для создания перекрёстного кабеля (называемого кроссовер) – используется для соединения двух компьютеров напрямую без коммутатора, а также для соединения между собой некоторых старых моделей коммутаторов.

При создании прямого кабеля развести цвета по парам можно в соответствии с двумя стандартами: T568A и T568B. Оба эти стандарта используются при обжиме витой пары для соединения компьютера и коммутатора и абсолютно равнозначны. Однако в России более широкое распространение получил стандарт T568B.

Я покажу вам схемы обжимки прямого кабеля по обоим стандартам, но помните, что на практике чаще используется схема T568B (я ее даже сделаю более крупной).

Вариант по стандарту T568A

Вариант по стандарту T568B

При создании перекрёстного кабеля (crossover) цветовая последовательность проводников будет выглядеть следующим образом:

Итак, имея перед собой схему обжима и весь необходимый инструмент, приступаем к обжимке сетевого кабеля

. Необходимо выполнить следующую последовательность действий:

1. Аккуратно обрежьте конец кабеля. При этом лучше всего пользоваться резаком, встроенным в обжимные клещи.
2. Снимите с кабеля изоляцию. Это можно сделать с помощью все того же обжимного инструмента, либо с помощью стриппера:3. Разведите и расплетите проводки:Затем выровняйте их в один ряд, при этом соблюдая цветовую последовательность. Вам необходимо разложить провода по цветам в соответствии со стандартом T568B.

4. Обкусите проводки так, чтобы их осталось чуть больше сантиметра:5. Вставьте проводки в разъем RJ-45. Помните, что коннектор вы должны расположить отверстием вниз и защелкой от себя:6. Проверьте, правильно ли вы расположили проводки.
7. Убедитесь, чтобы все провода полностью вошли в разъем и уперлись в его переднюю стенку.
8. Поместите коннектор с установленной парой в обжимные клещи, затем плавно, но сильно произведите обжим:

На этом обжатие кабеля “витая пара” закончено. Хотя в статье я постарался как можно подробнее описать весь процесс, как говорится: “Лучше один раз увидеть, чем сто раз услышать”. Поэтому в завершение, предлагаю вам посмотреть видеоролик по данной теме. Видео хоть и не сопровождается словесным комментарием, но все равно наглядно демонстрирует весь процесс обжимки кабеля “витая пара” с помощью кримпера. В конце ролика автор проверяет работоспособность кабеля с помощью LAN-тестера.

Метки: монтаж сети, сетевое оборудование

Как правильно обжать витую пару, схемы обжима, что для этого нужно?

Прямой обжим RJ-45. Для соединений всего современного оборудования, устройство автоматически определяет какой кабель к нему подключен и автоматически меняет пары (Auto-MDIX).

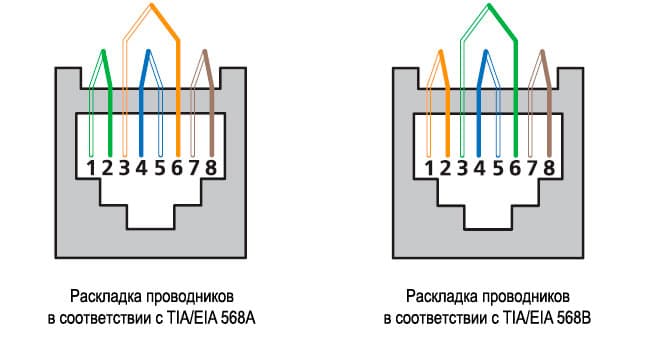

Для прямого обжима, существуют два стандарта: T568A и T568B. Отличаются только зеленой и оранжевой парой. (1,2,3,6 сигнальные пары).
Т.е опрессовка с обоих концов витой пары осуществляется либо по схеме 568A или по схеме 568B.
При использовании технологии 100BASE-TX 4 жил, передача и прием будут ограничены скоростью 100 Мбит/с и только по 2 парам.
При использовании 1000BASE-T, 8-ми проводников, передача и прием будут ограничены скоростью  1-10 Гбит/с, в зависимости от используемой технологии, типа кабеля и пропускной способности сети. Передача/прием происходит по 4 парам (сигнал передается одновременно в обоих направлениях)
В видеонаблюдении для передачи питания по технологии Poe используются свободные пары: 4,5,7,8

1. Схема обжима tia-eia 568a:

бело-зеленый
зеленый
бело-оранжевый
синий
бело-синий
оранжевый
бело-коричневый
коричневый

2. Схема обжима tia-eia 568b (более распространенный вариант):

бело-оранжевый
оранжевый
бело-зеленый
синий
бело-синий
зеленый
бело-коричневый
коричневый

Обратный-кросс. Схема опрессовки. Для соединений однотипных устройств: типа  компьютер-компьютер, хаб-хаб. Для кросс обжима один конец кабеля обжимают по стандарту T568A, а второй по T568B.

Рассмотрим два варианта обжима:
1. С помощью кримпера RJ-45.
Снимаем защитную изоляцию около 2 см с каждого конца кабеля.
Раскручиваем и выпрямляем жилки витой пары.
Выставляем жилы в нужной цветовой последовательности (коннектор располагаем так: язычком от вас, кабель заходит снизу, цвета идут слева направо).

Обрезаем концы всех 8 жил, ровно, так чтобы их длина составляла 10-12 мм.
Аккуратно вставляем кабель в коннектор до упора -каждую жилу на свое место.
Вставляем коннектор в кримпер (обжимное устройство), разъем RJ-45 и сжимаем ручки обжимая коннектор. Давим сильно, но без фанатизма.





2. С помощью отвертки с плоским шлицем.
Все тоже самое, только при обжиме с помощью отвертки вручную надавливаем на каждый нож разъема, так чтобы он прорезал изоляцию жилы и вошел внутрь.
Эту операцию повторяем для каждой жилы, всего 8 раз!
После того как все ножи запрессованы остается зажать прозрачный нож коннектора, чтобы тот держался на изоляции кабеля.
Проверить работоспособность обжатого собственноручно кабеля RJ-45 можно с помощью мультиметра или с помощью тестера rj-45.

Все жилы должны звониться в нужной последовательности, в зависимости от типа кабеля: прямой/кроссовер или стандарта TIA A или B.



Автор: Дмитрий Самохвалов, технический редактор компании Rucam-Video.

Вопросы, замечания и предложения пишите на: [email protected]

Как обжать витую пару

Приводим видеоролик и пошаговую инструкцию, которые позволят вам правильно обжать сетевой кабель “витая пара”.

Чтобы обжать витую пару вам потребуется кабель, длиной до 100 м (это предельная длина, на которой используется стандартный UTP кабель), коннекторы RJ-45 и специальный инструмент — обжимные клещи или, как еще их называют, кримпер («обжимка»). Или обратиться  к специалистам  компании canmos если Вы находитесь в Москве ЦАО.

Обжимные клещи имеют три рабочих области. У рукоятки располагается нож для обрезания проводников, у некоторых кримперов есть выемка, необходимая для снятия внешней изоляции с круглого кабеля.

Кримпер имеет специальное гнездо, в котором и обжимается разъем.

Обжимка витой пары начинается с того, что необходимо зачистить кабель примерно на 2 см от внешней изоляции. Следите за тем, чтобы не была надрезана изоляция самих проводов. Затем пары нужно развести, расплести и выровнять провода. Проводники после этого располагаются в соответствии с выбранной схемой подключения. Для подключения компьютера к коммутатору или маршрутизатору оба конца витой пары обжимаются по одной схеме прямого линка, т.е. если развернуть разъем RJ-45 контактами вверх, то они должны располагаться слева направо в следующей последовательности:

бело-оранжевый

оранжевый

бело-зеленый

синий

бело-синий

зеленый

бело-коричневый

коричневый

Удалять изоляцию самих проводов не надо, просто подравнять проводки под одну линию. Когда проводники расположены в нужной последовательности и выровнены, их следует вставить в коннектор. При этом срезы проводников должны доходить до конца углублений, предназначенных для них и не перепутываться. После этого нужно поместить коннектор в гнездо обжимки до упора. Сжав ручки клещей до характерного щелчка фиксатора вилки мы получим обжатый кабель. Штекер готов к использованию. Подобным образом и по той же схеме разводки обжимают и другой конец кабеля.

Для проверки как обжата витая пара, можно воспользоваться специальным тестером, либо проверить, подключив кабель к двум компьютерам или к компьютеру и роутеру: если «нет сети» или сеть работает неустойчиво, то скорее всего кабель обжат неверно или недожат в разъемах.

В данном видеоролике демонстрируется,

как обжать витую пару для подключения компьютера к коммутатору или маршрутизатору. Оба конца витой пары обжимаются по одной схеме.

Это же видео «Как правильно обжимать коннекторы RJ-45» есть в сети на youtube, rutube и множественных перепостах.

---



  Обжим витой пары RJ-45

Для проведения процедуры обжимки кабеля нам потребуется:

А) Кабель типа UTP. Для примера будем использовать кабель UTPcat5 или, иначе говоря, витая пара (twisted pair) – Рис.1. Длина кабеля не должна быть более 100 метров, это связано с ограничениями, накладываемыми технологией передачи сигнала по данному типу кабеля.

Рисунок 1.  Кабель UTPcat 5

Б) Обжимные клещи или кримпер (crimper) – Рис. 2.

Рисунок 2.  Обжимные клещи

В) Несколько коннекторов типа RG-45 (Рис. 3).

Рисунок 3.  Коннектор RG-45



Ход выполнения процедуры

1. Возьмем один из концов кабеля и снимем внешнюю изоляцию (внутреннюю изоляцию самих проводников снимать не нужно). Для этого берем обжимные клещи, которые включают в себя несколько областей. Первая область от рукоятки служит для обрезки проводников, вторая область служит для непосредственного обжима. Воспользуемся областью для обрезки проводников. Вставляем в область один из концов кабеля. Надрезаем по окружности изоляцию примерно 5 см от края провода. Снимаем изоляцию – Рис. 4.

Рисунок 4.  UTP-кабель без изоляции

2. После снятия внешней изоляции видим 4 витые пары разных цветов. Расплетаем и выравниваем их в следующей последовательности в соответствии со стандартом T568B (слева-направо).

3. В итоге мы должны получить следующую картину (Рис. 5)

Рисунок 5.  Расположение проводников. Стандарт T568B

4. Откусываем проводки с помощью обжимных клещей так, чтобы до внешней изоляции осталось 1,5 – 2 см, в соответствии с Рис. 6.

Рисунок 6.  Обрезание и выравнивание проводников

5. Вставляем проводки в коннектор RG-45, который располагаем защелкой вниз от себя, в соответствии с Рис. 7.

Рисунок 7.  Коннектор RG-45, подготовленный к обжиму

6. Помещаем коннектор со вставленным кабелем в обжимные клещи до характерного щелчка – Рис. 8.

Рисунок 8.  Процесс обжима

7. Плавно, но сильно производим обжим. Повторяем 2 – 3 раза.

Витая пара обжата, повторяем операцию для второго коннектора и коммутационный кабель или как говорят патч-корд (patching cord) готов.

Как обжать сетевой кабель (витая пара FTP, UTP)

Чтобы соединить два компьютера в небольшом помещении, не потребуется особых усилий, достаточно будет небольшого отрезка кабеля и патч-корд. А вот при прокладке в большом здании, где нужно соединить между собой большое количество компьютеров, потребуется много кабеля – если посмотреть характеристики FTP или UTP кабеля, вы увидите, что длина в упаковке более 300 метров. Сначала сетевой кабель прокладывается по схеме, его подводят к каждому устройству, и лишь затем начинают обжим.

Для обжатия сетевого кабеля потребуется сам сетевой кабель (витая пара), обжимной инструмент кримпер (для RJ-45), два коннектора RJ 45, нож для снятия изоляции.

Сетевой кабель

Коннектор RJ-45

Кримпер



Сначала нужно снять внешнюю изоляцию. С помощью острого ножа срезается около трех сантиметров изоляции, также можно воспользоваться кримпером, имеющим лезвие для проведения этой работы. Важно: снимаем только внешнюю изоляцию, оболочку с проводников не трогаем. Распутываем все пары токопроводящих жил и выравниваем их очень аккуратно. Располагаем проводники по схеме обжима (прямая и перекрестная). Прямая схема – проводники располагаются на обоих концах кабеля в коннектор одинаково, перекрестная – используется разное устройство проводников на концах кабеля. Чаще всего применяется прямая схема расположения (прямой кабель).

После того, как мы выстроили проводники согласно схеме, следует выровнять их и расположить максимально параллельно друг другу. Отрезаем от проводников лезвием криммера или ножом половину длины. Вставляем проводники в коннектор RJ-45 и обжимаем при помощи обжимного инструмента. Важно проконтролировать, чтобы каждый проводник соответствовал отверстию в коннекторе. После того, как все проводники вставлены в коннектор, начинаем обжим сетевого кабеля. Вставляем коннектор с подсоединенным кабелем в кримпер и сжимаем рукоятки обжимного устройства, подобно работе с плоскогубцами. Таким же образом обжимаем кабель на другом конце.

Если у вас нет обжимного инструмента, потребуется отвертка и острый нож. Сначала снимаем изоляцию с кабеля при помощи ножа, слегка надрезав его и сняв около трех сантиметров внешней оболочки. Раскручиваем пары проводов и располагаем параллельно друг другу согласно схеме обжима. Обрезаем половину длины проводников, чтобы они лежали ровно друг к другу по длине. Вставляем жилы в коннектор до упора, вдавливаем каждый проводок в коннектор при помощи отвертки. Важно не применять чрезмерных физических усилий при таком способе обжима, поскольку можно легко сломать пластиковый наконечник.

Схема обжима сетевого кабель RJ-45 4 витых пары

Итак, обжать сетевой кабель своими руками довольно просто, даже если под рукой нет специального инструмента кримпера. Так вы сможете в любое время передвинуть компьютеры в удобное место и не просить о помощи профессиональных специалистов.

👆Как обжать витую пару: распиновка, схема | Роутеры (маршрутизаторы) | Блог

Подключение домашней электроники, обычно, сводится к одному — провод в розетку и поехали. Компьютерная техника достаточно «поумнела», чтобы не требовать от пользователя диплома физико-математика. Когда-то сложные, требующие спецподготовки действия, перестали пугать современного домашнего пользователя: не важно, переустановить операционную систему на рабочей машинке или настроить роутер для домашнего пользования. Вместе с электроникой поумнел и юзер — теперь можно открыть сайт, почитать инструкцию и повторить все на практике. Например, любители «балуются» настройкой домашних серверов, файлохранилищ или видеонаблюдения, где устройства соединяются с помощью витой пары. А поэтому в таких «развлечениях» приходится часто обжимать провода. Хотя на рынке есть готовые решения, они все приведены к стандарту и вряд ли пригодятся для уникальных задач конкретного пользователя, поэтому любому домашнему энтузиасту приходится делать витые пары своими руками. Тем более для этого есть все, что нужно: инструмент, запчасти и провода. Остается только найти инструкцию и смело приступать к экспериментам.

Витая пара — это несколько проводников, которые «завиты» в определенном порядке как между собой, так и вместе. Так как цифровая техника понимает только цифровой язык, по проводам приходится передавать огромное количество разнообразных сигналов: с разной длиной волны, разным напряжением и формой. Все это кодируется и декодируются специальными «приемниками» как с одной стороны, так и с другой. На качество и целостность битов в проводе могут влиять разные факторы. Например, любые источники магнитных волн и радиосигналов — как микроволновые печи или роутеры с частотой 5 ГГц.

Вообще, передача данных по сети подчиняется не только законам физики, а поэтому имеет много смежных характеристик. Например, на сигнал и его дальнобойность влияет материал, из которого изготовлены проводники в кабеле и то, каким образом они расположены внутри оболочки. Мы говорили об этом подробно в материале о том, как работает витая пара и как происходит передача данных.

Для чего нужна витая пара

Несмотря на то, что беспроводные технологии давно окутывают корпоративные сети, старая добрая проводка все еще остается актуальной, если нужно создать безопасную, быструю и стабильную сеть. И даже в домашних условиях иногда «полезно» подключаться по кабелю. Например, чтобы провести быстрый канал на несколько этажей в большом доме или просто подключить умный телевизор по проводу, когда просмотр любимых кинофильмов прерывается из-за слабого WiFi-приемника. А если захочется организовать видеонаблюдение в доме и за его пределами — без витой пары и PoE просто физически не обойтись.

Веди куда хочешь и сколько хочешь — главное, чтобы хватило портов на роутере. Единственное, что может помешать новичку — это отсутствие практических навыков. Ведь для сборки своего патч-корда необходимо хотя бы один раз увидеть, как обжимается провод и какие мелочи при этом нужно учитывать.

Что нужно для работы

Стоит сказать, что на рынке сетевых устройств можно найти готовые витые пары. Их называют патч-кордами — такие кабели обычно выпускаются по стандартным лекалам и не отличаются большим ассортиментом по размеру или качеству. Тем более, что их не везде можно применить — готовый кабель с коннектором на конце не провести под крышей или через тонкое отверстие без повреждения коннекторов. Более того, готовые провода не могут предложить пользователю тот же уровень качества и стабильности, как у кабеля собственного изготовления. Ведь «для себя» можно выбрать самые лучшие комплектующие. Для создания топовой витой пары понадобится:

• Провод. Витая пара делится на категории, которые обозначают максимальные характеристики проводников. Для домашнего пользования выбирают модели категории 5e. Важно, чтобы жилы витых пар были сделаны из меди, а не омедненного алюминия или вовсе, чистого алюминия.

• Коннекторы. Они также делятся по типу и соответствуют обозначениям, которые применяются к кабелю. То есть, для провода 5e нужны коннекторы 5e. Качественные коннекторы имеют целиком позолоченные контакты – учитываем это при покупке. Потому что бывает бутафория — когда позолота есть только в месте соединения коннектора и контактов в принимающем устройстве.

• Кримпер. Выбор инструмента ограничен финансами и фронтом работы. Если необходимо обжать пару проводов в год, можно остановиться на самом простом кримпере. Если сборка витых пар станет работой на каждый день — смотрим получше и подороже.

• Нож. Если кримпер не имеет режущих кромок, то можно взять канцелярский или сапожный — любой, которым удобно очистить кабель от внешней оболочки.

• Отвертка. Секретный инструмент.

• Устройство для проверки. После обжима кабель необходимо проверить на качество сигнала и отсутствие короткого замыкания. Если это промышленные масштабы или, хотя бы, построение серьезной домашней сети — лучше использовать специальный тестер витых пар. Если подключение приставки к интернету — достаточно откатать новый кабель на заведомо рабочих устройствах и убедиться, что все работает.

Подготовка к обжиму

Перед обжимом нужно подготовить витую пару. Пусть это будет отрезок с небольшим запасом:

Обычного Cat. 5e кабеля с медными жилами и мягкой качественной оболочкой хватит для домашних задач с головой.

Даже опытный мастер может «запороть» процесс, поэтому коннектор — это расходный материал. Пусть и они тоже будут в запасе:

Простые коннекторы типа 5e — золотые и бутафорские.

Для реализма будем использовать самый простой кримпер из доступных на рынке:

Такого инструмента хватит для нужд домашнего мастера и даже специалиста.

Отвертка с плоским жалом:

Секретный инструмент.

Определяемся со способом обжима витой пары. Например, для соединения типа компьютер-компьютер раньше использовали перекрестное расположение пар в коннекторе. А для соединения компьютера с роутером — прямую распиновку. Сейчас вся техника автоматически перекидывает нужные пары местами и для стандартных задач можно всегда использовать прямой способ обжима:

Оба коннектора обжимаются идентично.

Подготовка провода и коннектора

Зачищаем провод примерно на полторы длины коннектора. Стараемся сделать максимально аккуратно, чтобы не повредить оболочку самих жил:

Каждая пара различается по цветам и скручена в определенном порядке. Необходимо раскрутить проводники, но так, чтобы скрытая часть провода под оболочкой оставалась в заводском скрученном виде. Это необходимо для сохранения помехоустойчивости на всех участках провода, вплоть до коннекторов. Не забываем распределить провода по цветам, как показано на схеме распиновки:

Примеряем провод к коннектору, чтобы определиться с нужной длиной проводников. Красными линиями на фото обозначены границы для оболочки и самих витых пар:

Чтобы удержать пучок в правильном порядке, можно прижать их пальцем возле края оболочки, а затем аккуратно перенести хлипкую конструкцию в коннектор. В нем есть специальные салазки для каждого провода — поэтому после того, как каждый проводник попадет на свою дорожку, просто вставляем кабель до упора. Не забываем отвести в сторону нейлоновую нить:

Обязательно следим, чтобы все пары достигли крайних точек в салазках и полностью накрылись ножами контактов:

Оболочка провода должна также достигнуть сужения в месте, где начинаются салазки, чтобы одноразовая защелка полностью накрыла своей плоскостью широкую часть провода:

Обжим

Убеждаемся в качестве подготовки конструкции и переносим ее в рабочий паз инструмента. В обжимной каретке присутствуют ограничитель и защита от неправильного положения коннектора — не спешим и делаем внимательно:

Когда коннектор окажется в правильном положении в инструменте, сжимаем ручки кримпера практически до упора, после чего будет слышен щелчок — сработает стопор оболочки в коннекторе:

Зубцы кримпера имеют одинаковый шаг и соответствуют контактам в коннекторе. При сжатии ручек они попадают в пазы с контактами и продавливают их через оболочку проводников:

Проверка качества

Вынимаем готовый провод и проверяем качество обжима. Во-первых, убеждаемся в том, что ножи полностью «врезались» в провода:

Во-вторых, проверяем качество фиксации оболочки провода в коннекторе:

Если один из контактов не достает до проводника, то можно сделать «контрольный» обжим в кримпере или использовать секретный инструмент.

Доработка

Бывает, что некоторые зубцы кримпера не достают до каждого контакта в одинаковой степени и оставляют часть пар без контакта. Для этого необходимо настроить обжимную каретку, которая подвижна и регулируется с помощью фиксирующих болтов. Однако, можно быстро исправить положение с помощью секретного инструмента — отвертки. Просто дожимаем нужный контакт плоскостью:

Нажимаем с силой, аккуратно, без ударов по отвертке, не расшатывая контакт, чтобы ножи прорезали оболочку проводника и соединились с медными проводниками. Впрочем, так можно обжать весь провод, если под рукой нет кримпера. Долго и неудобно, но осуществимо:

То же самое с защелкой для оболочки — давим до щелчка:

Проверяем работу

Для проверки можно использовать специальный тестер, который находит обрывы, короткое замыкание и проверяем распиновку обжима. Без спецтехники тоже можно обойтись — подключаем компьютер к роутеру с помощью нового кабеля и ждем подключения:

Затем проверяем качество интернета:

Тариф на месте, скорость соответствует заявленной — провод готов к труду и обороне.

что нужно для обжима, основные правила для обжима витой пары. Перекрёстный cross обжим или «компьютер-компьютер»

Задача : Для объединения компьютеров в сеть нужны провода. Сетевой шнур (ethernet — кабель) свободно продается и называется «патчкорд». Если вам нужен патчкорд длиннее или наоборот — короче, то можно сделать его самому.

Инструменты : Для изготовления нам нужены:

1. Кабель «витая пара» , который называют также UTP (Unshielded Twisted Pair — незащищенная витая пара ). Стоимость обычно около четверти доллара за метр. Продается также в бухтах по 305 метров. В бухтах естественно дешевле. Есть еще защищенная витая пара (FTP Foiled Twisted Pair). Обычно дороже из-за оплетки, которая экранирует кабель. Для домашнего использования не нужна. Кабели разбиваются по категориям. Для дома достаточно 5-й категории. В каталогах и магазинах так и обозначают: UTP cat5. Иногда для экономии провайдеры тянут кабель с 2 апарами, вместо 4-х. По таким кабелям скорость будет ограничена 100 Мб/сек. Как обжимать кабель витая пара с четырьмя проводами (двумя парами) — читайте ниже.

2. Коннектор (также может называться «джек», «разъем») RJ-45. По 2 на провод + 1 часто бывает испорчен:) Возьмите с запасом.

3. Инструмент для обжима. («Обжимка»). Специальные клещи для обжимания коннекторов. Незаменимый инструмент. Без него обжать качественно не получится. Ищите друзей, знакомых, спрашивайте адинистраторов, у них точно есть. При определенной сноровке можно обжать коннектор ножом, но это занятие скорее для экстремалов и качества тут ждать не приходится.

1. Обжимными клещами срезаем изоляцию приблизительно на 3 см. от конца. В клещах обычно есть полукруглая выемка с ножом сверху. Кладите в выемку кабель, зажимайте нож сверху и оберните клещи вокруг. Изоляция срежется.

2. Проверьте, не разрезали ли вы случайно какой-нибудь провод, когда срезали изоляцию. Если провод разрезали, надкусили или оторвали — надо начинать все сначала. Смело откусывайте испорченный кусок кабеля и начинайте все сначала.

3. Разберите провода по цветам. Хорошо расплетите их у основания, разложите их по цветовому порядку.

3.1. Обжимать провода в витой паре нужно по строго определенному порядку. Наиболее популярная схема такова:

Б-Ор, Ор, Б-Зел, Син, Б-Син, Зел, Б-Кор, Кор.

Обжимать нужно с обоих концов одинаково. В этом случае у нас получится т.н. прямой кабель. Для кросс-кабеля схема на разных концах разная: с одной стороны стандартная:

Б-Ор, Ор, Б-Зел, Син, Б-Син, Зел, Б-Кор, Кор.,

с другой: Б-Зел, Зел, Б-Ор, Син, Б-Син, Ор, Б-Кор, Кор.

3.2. Если в кабеле не 8 проводов, а 4, то порядок обжима будет другим.

Если вам надо обжать кабель с обоих сторон — делайте по такой схеме

1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
4: пусто
5: пусто
6: Зелёный
7: пусто
8: пусто

(вместо зеленого цвета может быть синий)

Если вам надо обжать только один конец кабеля, а второй уже обжат — лучше посмотреть, как обжат второй и сделать точно так же.

4. Выложите провода по-порядку, выровняйте и сгибая-разгибая их всех вместе добейтесь того, что проводки будут плотно друг к другу прижаты.

5. Откусите край проводов как можно ровнее. Оставьте приблизительно 1,5 см.

6. Аккуратно, чтобы не расплелись сложенные провода вставьте их в коннектор. Одев коннектор удостоверьтесь, что выемка внизу коннектора захватывает изоляцию. При обжиме выемка вдавливается и фиксирует коннектор на изоляции.

7. Повернув коннектор торцом убедитесь, что все проводки дошли до края коннектора и там видны. Металлические ножи, которые вдавливаются в провод должны целиком его захватывать.

8. Одновременно толкая провод в сторону коннектора сжимайте клещи.

9. Убедившись, что цвета не перепутаны зажмите коннектор окончательно. После обжима второго конца проверьте работоспособность. При неуверенной работе смело срезайте и обжимайте заново.

Кабели витая пара классифицируются по стандарту EIA/TIA 568 и по международной сертификации ISO 11801. Название у них такое из-за спаренных жил, которые свиты между собой. Существует несколько вариантов обжатия кабеля витая пара и коннектора RJ-45.

Этот провод популярен тем, что используется для подключения персонального компьютера с хабом или свичем, а также при соединении двух ПК.

Цветовые схемы обжима в вилке RJ-45

Компьютер – хаб

На всех фотографиях показан кабель для интернета, который применяется в сетях LAN (Local Area Network) и DSL (Digital Subscriber Line).

Варианты подключения кабеля витая пара по стандарту EIA/TIA-568

Как заметно на фото, в обоих схемах кабеля обжимаются по похожей электрической схеме. Только место зеленой витой пары занимает оранжевая и наоборот. Эти пары, обжатые, как по варианту А так и В можно менять между собой, на работоспособности сети это никак не отразится. Вариант В более распространен при обжимке.

Схема подключения провода по схеме «Компьютер-хаб»

Компьютер – компьютер или хаб – хаб

При создании локальной сети из двух компьютеров, подключенных между собой без использования дополнительного оборудования (свича или хаба), предусмотрена следующая система:

Как подключать провода по схеме «Хаб-хаб» или «Компьютер-компьютер»

Для создания сети из двух компьютеров, достаточно один такой кабель вставить в их сетевые порты.

Один провод обжимается по варианту А, а второй по схеме В

Заметьте, что при подключении по схеме компьютер-компьютер, кабеля обжимаются по разным моделям.

Самые современные сетевые карты и хабы, при поддержке технологии Auto-MDIX, способны самостоятельно определять вариант обжатия кабеля и совершают внутреннюю подстройку. Новейшие компьютеры можно подключать к сети или другой машине напрямую, любым удобным способом, не думая о типе цветовой схемы распиновки.

Сравнение схем подключения

Схемы обжатия RJ-45 из четырех проводников

Четырехжильный сетевой провод RJ-45 быстро обрел популярность во времена массового распространения проводного интернета. По сравнению с аналогичным восьмижильным, он стоит в два раза дешевле. Из-за этого поставщики коммуникационных услуг повсеместно используют его при подключении традиционного интернета. При подключении компьютера к всемирной паутине или локальной сети, редко когда нужна скорость более 100 МБ/с. В этом случае делать патч-корд из четырехжильного кабеля финансово выгодно. Если у вас восьмижильный кабель, а скорость небольшая – есть смысл не обжимать все четыре витые пары, а сжать только две: это снизит скорость передачи данных с 1 ГБ/с до 100 МБ/с, а ресурс провода увеличит в два раза. Одна пара задействована для приема сигнала, вторая – для передачи.

Подключаются всегда провода под номерами 1,2,3,6.

Важно подключать проводники под соответствующими номерами

Схематическое изображение подсоединения кабеля для интернета

Электрическая схема подключения сетевой карты компьютера показывает принцип работы витых пар на прием и передачу информации

Электрическая схема подключения кабеля

На цепи видно, что обе пары подключены к хабу и компьютеру по принципу симметричной трансформаторной схемы. Она хороша тем, что подавляет помехи и наводки, гарантирует высокую степень защиты от ошибок монтажа и коротких замыканий.

При необходимости в дополнительной линии или при повреждении витых пар в кабеле, можно увеличить количество линий в два раза, не ухудшив скорость. Или исправить кабель, обжав коннектор на пары, которые до этого не использовались.

Электрические схемы обжатия четырехжильного кабеля аналогичны восьмижильному. На них показаны проводники, которые используются исключительно для приема и передачи сигнала. Пары, которые не применяются, обжимаются, но информация по ним не передается. Они могут эксплуатироваться для дополнительной передачи информации.

Обжимка кабеля по принципу компьютер – хаб (4 провода)

Таблица подключения провода на четыре жилы

Схема подключения компьютер – компьютер

При такой схеме происходит перекрестное соединение (один конец по плану А, второй по схеме В). Соединены оранжевая и зеленая пары.

Перекрестная схема соединения проводов

Как это будет выглядеть сверху в коннекторах

При обнаружении обрыва или короткого замыкания, не обязательно менять провод. Можно заменить витые пары в кабеле. Если ремонтируется вариант В, оранжевая пара меняется на коричневую, а на смену зеленой ставим синюю. Исправление по схеме А, подразумевает замену оранжевой пары на синюю, а зеленую на коричневую.

Неисправную пару можно всегда заменить дополнительной синей или коричневой. Важно помнить номера проводов при четырехжильном соединении кабеля RJ-45 (1,2,3,6).

Всевозможные варианты подключения кабеля витая пара на четыре провода

Как качественно обжать кабель своими руками

Необходимые инструменты для работы

Обжатие провода RJ-45

Четырехжильный кабель обжимается аналогично. Отличие только в количестве пар. Помните про последовательность канавок, как уже писалось выше для кабеля на две пары: 1,2,3,6.

Обжим кабеля без инструмента

Если у вас нет инструмента или не оказалось его под рукой, кабель RJ-45 можно обжать при помощи обыкновенной плоской отвертки. Во время проведения процедуры будьте осторожны, потому что «ручной» метод:

• не всегда обеспечивает необходимое качество обжима;
• увеличивается вероятность сломать или испортить кабель.

Алгоритм обжатия без клещей:

Делать нужно все аналогично описанному выше: отрезать кабель, зачистить внешнюю изоляцию.

Сортируйте жилы по цветам, как на выбранной электрической схеме.

Опять обрежьте проводники до нужной длины.

Аккуратно вставьте в разъем.

Переверните коннектор защелкой вниз, а контактами к себе. Уложить его на плоскую поверхность стоит таким образом, чтобы края разъема надежно опирались на какое-либо основание. А фиксатор был свободным, чтобы избежать случайных поломок.

Схематическое изображение подключения

Проверка надежности соединения

Протестировать крепление можно тремя способами:

Заключение

В этой статье были рассмотрены всевозможные схемы подключения кабеля типа витая пара; как обжать провод из четырех и восьми жил, как сделать это без помощи специального инструмента, как осуществить проверку работоспособности смонтированной схемы. Надеюсь, вы почерпнули необходимую вам информацию и эта статья поможет вам сделать качественную обжимку электрического провода.

Ещё десять лет назад домашний Интернет был редкостью, сейчас в городах он есть практически у всех. Причем устройство уже не одно, вот и приходится делать дома довольно разветвленную сеть, тянуть провода, устанавливать интернет-розетки. Провода для интернета называются витой парой. Заканчиваются они специальной вилкой-коннектором. Сам процесс подключения кабеля к коннектору называют «обжим витой пары». О том, что это такое и как сделать все своими руками и поговорим дальше.

Витая пара — специальный кабель, который состоит из одной или более пар медных проводов в защитной оболочке, скрученных между собой с определенным шагом. Если в кабеле несколько пар, шаг их скрутки разный. Это позволяет уменьшить влияние проводников друг на друга. Используется витая пара для создания сетей передачи данных (Интернет). Кабель подключается к устройствам через специальные коннекторы, которые вставляются в стандартизованные разъемы оборудования.

Виды и типы

Витая пара может быть защищенной и нет. Защищенная пара имеет экраны из алюминиевой фольги или оплетки. Защита может быть общей — на кабель — и попарной — на каждую пару отдельно. Для прокладки в помещениях можно брать неэкранированный кабель (маркировка UTP) или с общим экраном из фольги (FTP). Для прокладки на улице лучше брать еще с дополнительной металлической оплеткой (SFTP). Если по трассе витая пара идет параллельно с электрическими кабелями, имеет смысл взять кабель с защитой каждой пары (STP и S/STP). Благодаря двойному экрану длина такого кабеля может быть более 100 м.

Витая пара — кабель, который используют для подключения проводного интернета

Еще есть витая пара многожильная и одножильная. Одножильные провода хуже гнутся, но имеет лучшие характеристики (сигнал можно предавать на большие расстояния) и лучше переносят обжим. Их используют при подключении интернет-розеток. В этом случае кабель фиксируется при монтаже и затем почти не изгибается.

Многожильная витая пара хорошо гнется, но имеет большее затухание (хуже проходит сигнал), ее проще прорезать при обжиме, сложнее вставить в коннектор. Используется там, где важна гибкость — от интернет-розетки до оконечного устройства (компьютера, ноутбука, роутера).

Выбор категории и защитной оболочки

И несколько слов о цвете защитной оболочки и форме кабеля. Чаще всего встречается серая витая пара, но есть и оранжевая (ярко-красная). Первый вид — обычная, второй — в оболочке, не поддерживающей горение. Негорючую витую пару имеет смысл использовать в деревянных домах (на всякий случай), но особой необходимости в этом нет.

По форме витая пара может быть круглой или плоской. Круглая витая пара используется практически везде, а плоская нужна только при прокладке по полу. Хотя никто вам не мешает пустить ее под плинтусом или в специальном плинтусе с .

Количество пар

В основном витая пара выпускается из 2 пар (4 провода) и 4 пар (8 проводов). По современным стандартами при скорости до 100 Мб/сек можно использовать двухпарные кабели (четыре провода). При скорости от 100 Мб/сек до 1 Гб/сек нужны 4 пары (восемь проводов).

Лучше сразу брать кабель на 8 проводов…чтобы не пришлось перетягивать

В настоящее время скорость передачи данных при Интернет соединении для частных домов и квартир не превышает 100 Мб/сек, то есть можно брать витую пару из 4 проводов. Но ситуация меняется настолько быстро, что нет гарантии, что через несколько лет порог в 100 Мб/сек будет превышен, а значит, придется перетягивать кабель. Собственно, уже сейчас есть тарифы со скоростью 120 Мбит/сек и выше. Так что лучше все-таки сразу тянуть 8 проводов.

Что такое обжим витой пары и как его делать

Для подключения к периферийному устройству витая пара заканчивается штекером специальной формы — коннектором, в бороздки которого заводятся провода. Заканчиваются эти бороздки медными контактными пластинами, а примерно посредине их длины перпендикулярно к плоскости пластин установлена металлическая пластина с прорезями (ножи). Когда происходит обжим витой пары, вставленные провода прижимаются к ножам, они прорезают защитную оболочку проводов, а сами плотно прижимаются к медному проводнику, обеспечивая хороший контакт.

На первый взгляд такой способ соединения кажется ненадежным, но практика показала, что он, как минимум, не уступает качественной пайке, а порой еще и надежнее, так как шансы повредить изоляцию минимальны. Но хороший контакт обеспечивается только при условии соблюдения стандартов при изготовлении коннекторов и витой пары.

Для обжима витой пары нужны специальные клещи с гнездом под разъем. В это гнездо вставляется разъем с заправленными в него проводами, потом клещи сжимаются до упора. На этом обжим витой пары окончен. Такой способ надежен, так как усилие клещи развивают стандартное, которое как раз необходимо для прорезания изоляции, но недостаточно для того чтобы повредить проводники. Такие обжимные клещи (или обжимки) стоят порядка 15-18$. Если вам надо установить несколько коннекторов, уже можно подумать о покупке такого оборудования. Если нужно оконечить всего один кусок кабеля, можно попробовать обойтись обычной отверткой или плоскогубцами.

При обжиме витой пары отверткой, каждый проводок отдельно вдавливается в вдавливается в нож до прорезания оболочки. Способ не самый удобный — отвертка соскальзывает, сложно проконтролировать прорезана ли оболочка, нет уверенности в том, что провод не повредился. Но такой способ обжима тоже возможен.

При обжиме витой пары плоскогубцами надо быть еще аккуратнее. Губками прижимаем пластину, но так как форма у плоскогубцев не заточена под разъем, легко пережать по краям провода или поломать корпус. Потому жмем понемногу, с одной и с другой стороны. Если середина не прожалась, возьмите отвертку и поправьте провода ей.

Выбор схемы распиновки проводов

Как вы догадываетесь, провода в коннекторе надо располагать в определенном прядке. Этот порядок на языке профессионалов называется «распиновка». В нашей стране приняты две схемы расположения проводов: прямая (568В) и перекрестная (kross-over на русском «кросс-овер», обозначается 568А). Прямая распиновка используется при соединении свича/хаба/роутера с компьютером или другим устройством, перекрестная — при соединении двух компьютеров напрямую. То есть, обычно используем прямую схему, которая маркируется 568B. Порядок проводов при обжиме витой пары в этом случае как на фото.

Если посмотрите на эту схему, поймете, почему она называется прямой. Потому что если обжим витой пары делают с ее помощью, провода на обоих концах шнура (если делается он) располагаются одинаково.

На следующей схеме приведена перекрестная схема распиновки витой пары. С названием тоже все понятно — на ответной стороне провода расположены в другом — перевернутом- порядке.

Есть еще схема для обжима витой пары на 4 жилы (двухпарный кабель). Часть дорожек в коннекторе при этом остаются пустыми. Но порядок действий не меняется.

Этот способ соединения используется только для подключения периферийных устройств, так что схема только прямая. Обратите внимание, на каждой схеме стоят цифры от 1 до 8. Они обозначают номер контакта. При укладке проводов в коннектор или при подключении к розетке, на корпусе ищите цифры. Они выдавлены, но на прозрачном или белом пластике рассмотреть их непросто. Найдя цифры 1 или 8 вы знаете, как надо держать коннектор и в каком порядке располагать провода.

Порядок обжима витой пары

Теперь собственно о самом процессе. При работе надо быть аккуратным, чтобы не повредить проводники или изоляцию в неположенном месте. Если нет специальных инструментов для зачистки изоляции, пользуются канцелярским или остро заточенным кухонным ножом. Чтобы не повредить изоляцию, сначала лишь немного ее надрезаете, потом кабель сгибаете. В полимерную оболочку специально добавляют мел, что делает ее хрупкой при изломе. Так что чуть надрезанная изоляция при изгибе лопается. Это что касается зачистки оболочки кабеля. Надо будет еще обрезать проводники, тут никаких особых хитростей — берете кусачки и откусываете.

Порядок действий при обжиме витой пары такой:

1. С кабеля аккуратно снимаем изоляцию. Делаем надрез на расстоянии около 15 мм от края, не стараясь прорезать оболочку насквозь. Затем беремся за кабель с двух сторон от разреза и сгибаем. Оболочка лопается по месту реза. Надо пару раз изменить направление изгиба, чтобы изоляция отделилась полностью. Затем просто тянем отделившийся кусок в сторону, он снимается без особых усилий.

2. Проводники расправляем, если есть экран, его скручиваем и отгибаем в сторону. Провода выкладываем по цветам согласно требуемой схемы. Зажимаем их между большим и указательным пальцами, расправляем, чтобы они были прямыми и шли один возле другого.

3. Берем кусачки, отрезаем провода так, чтобы они торчали начала изоляции на 9-10 мм.

4. Берем коннектор RJ-45, поворачиваем «хвостиком» вниз, вставляем провода в желобки. Это, пожалуй, самая сложная часть. Без опыта они лезть на свои места не хотят.

5. Вставленные провода продвигаем вперед до упора. При этом, если вы правильно отрезали провода, край изоляции упирается в риску на коннекторе. Именно такой обжим интернет кабеля будет работать без проблем. Если из коннектора выходит не кабель в оболочке, а торчат провода в изоляции, через некоторое время возможны проблемы, придется обжимать витую пару по-новой.

   «До упора» — это чтобы и провода дошли до конца желобков, и изоляция уперлась в бортик

6. Берем клещи, в гнездо вставляем коннектор (там прорезь специальной формы, так что не ошибетесь), сжимаем ручки. На этом обжим витой пары закончен.

   Обжим витой пары, последний этап — прижимаем клещами

Видео по теме

Как ни описывай процессы словами, лучше посмотреть все в действии. Потому видео стоит посмотреть чтобы иметь полное представление о том, что придется делать и как. В следующем ролике рассказывают как обжать интернет кабель без специальных клещей.

Процесс обжимки витой пары на 4 жилы не слишком отличается от восьмижильного, но есть определенные трудности при попытках заправить провода в нужные канавки.

Интернет кабель может заканчиваться не только коннектором. Он может заходить в интернет-розетку. К ней тоже надо подвести витую пару и подключить ее.

Во многих семьях подключается к интернету несколько устройств: без всемирной паутины мы жизни себе и не представляем, потому каждому требуется своя линия. Работают они, в основном, по беспроводному протоколу — Wi-Fi, но провод все-таки имеется, так как пока проводной интернет более стабильный, чем безпроводной. Во время ремонта все провода прячутся в стены и «интернетовские» не исключение. Их, как электрические, заводят на розетки, только другого стандарта: называют компьютерными или информационными. Они могут быть с разными разъемами, но наиболее распространенный — RJ 45. Установку и подключение можно сделать самостоятельно, но так как внешне выглядит разъем непривычно, проводов в нем больше чем два или три, да и соединение обеспечивается не пайкой и не скрутками, необходимо знать, как подключить интернет розетку а также коннектор, который в нее должен вставляться.

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45. На профессиональном жаргоне их еще называют «Джек».

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Витую пару с отрезанными проводами заводим в коннектор. Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз.

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Как подключить интернет кабель к розетке

Теперь дошли непосредственно до того, как подключить интернет розетку. Начнем с разновидностей. Как и обычные электрические розетки, информационные бывают двух модификаций:

По количеству точек подключение есть одинарные и двойные компьютерные розетки.

Хоть внешне компьютерные розетки отличаются, принцип подключения проводников у них одинаков. Есть специальные контакты, оснащенные микроножами. У вставленного проводника прорезается защитная оболочка. В результате металл контактов-микроножей плотно прилегает к металлу проводника.

Как подключить настенную компьютерную розетку

Внутри каждой розетки есть подсказка о том, как размещать провода при подключении интернет-кабеля. Производители наклеивают цветовую схему, которую мы видели при обжиме коннектора. Так же имеются два варианте — «А» и «B», и точно также используем мы вариант «В».

Корпус крепят на стену, как правило входным отверстием для кабеля вверх, компьютерным разъемом вниз. Далее действия просты:

Подключение витой пары к розетке действительно несложная процедура. Даже в первый раз она займет несколько минут. Еще раз посмотреть что и как делают можно в видео. В нем сначала показано подключение интернет-кабеля с 4 проводами, потом — с 8.

Как подключить внутреннюю интернет-розетку

Монтаж пластиковой коробки описывать не будем — это другая тема. Разберемся в особенностях подключения и сборки. Основная загвоздка тут в том, как разобрать компьютерные розетки. При подключении к ним проводников необходимо добраться до контактной части: небольшого керамического или пластикового корпуса с вмонтированными контактами-микроножами. Вот на эту монтажную пластину подключаются проводники, а потом снова собирается корпус. И вся проблема в том, что у разных производителей они собираются/разбираются по-разному.

Например, у популярного производителя компьютерных розеток Legrand (Легранд) для того чтобы добраться до разъемов в компьютерной розетке Legrand Valena RJ45, необходимо снять лицевую крышку. Под ней обнаружится белая пластиковая крыльчатка (как на фото), на которой нанесена стрелка.

Необходимо крыльчатку повернуть по стрелке, после чего в руках у вас останется корпус и контактная пластина. На ней нанесена цветная маркировка проводников. Подключение ничем не отличается, разве что — сначала в отверстие на пластине необходимо продеть витую пару, а потом разводить провода.

Для наглядности, посмотрите видео.

Еще один популярный производитель такого оборудования — Lezard (Лезард). У него система другая. Лицевая панель и металлическая рамка фиксируются на небольших болтах. Их открутить легко, а вот внутренняя контактная пластина держится все на зажимах. Собирая и разбирая компьютерные розетки Lezard (Лезард) в нужных местах необходимо отжать контакты отверткой.

Чтобы вынуть пластиковую контактную группу из корпуса, необходимо надавить на защелку, находящуюся на верху. После чего в руках у вас окажется небольшая коробочка. Но и это еще не все. Необходимо снять пластиковую крышку, которая закрывает и прижимает проводники. Снимают ее поддевая отверткой боковые лепестки. Пластик упругий и усилия требуются довольно приличные. Только не переусердствуйте: это все-таки пластик. После чего разводка проводов стандартная: по нанесенной на боках разметке (не забываем, что используем схему «В»).

Если знать, как подключить интернет розетку, даже с незнакомой моделью разобраться несложно. И вы теперь сможете модернизировать свою сеть сами (увеличить длину витой пары, перенести компьютер в другое место, сделать еще одну точку подключения и т.д.), без привлечения специалистов. Остался еще один вопрос: как подключать двойные розетки. К ним подводят два кабеля и дальше идет расшивка по цветовой схеме. Это возможно, когда сеть у вас формируется модемом или заходят две интернет-линии. Можно ли одним кабелем расшить оба входа? Можно, но нужно не запутаться в цветовом обозначении проводов в дальнейшей разводке сети (помнить какой цвет вместо какого вы использовали).

Жилы кабеля данных изготавливаются из очень тонких проволок металла. Именно поэтому их легко переломить при неаккуратном обращении, случайно. В таких ситуациях, скорее всего, потребуется обжать его заново.

Данный процесс не сложен, но имеет свои хитрости и нюансы. Также для его осуществления понадобятся специальные клещи, но их наличие необязательно – можно осуществить процесс при помощи обычной шлицевой отвертки и канцелярского ножа.

Фото: распределение и заделка кабеля витая пара

Прежде, чем приступить к обжимке кабеля, необходимо обязательно подготовить все необходимое. А также убедиться в том, что приобретены именно те коннекторы, которые требуются в конкретном случае. Коннекторы бывают самых разных типов, для подключения компьютера к сети обычно требуется тип RJ-45.

Разновидности кабеля

Существует множество различных видов кабеля, используемых для создания сети между различными компьютерами, а также сетевым оборудованием.

Наиболее распространены на сегодняшний день три типа кабелей связи:

Коаксиальный (coaxial) первый начал использоваться для построения локальных сетей различного рода.

Такого рода интернет-кабель обжать в домашних условиях довольно просто, для этого не требуется даже специализированного инструмента – достаточно обычного канцелярского ножа и отвертки. На этом преимущества заканчиваются.

Данный провод состоит из трех основных частей:

Скорость передачи данных при помощи этого кабеля составляет всего 10 Мбит. Он чрезвычайно сильно подвержен различного рода электромагнитным наводкам, ремонт повреждений провода этого вида очень сложен и проблематичен. На сегодняшний день практически нигде не используется.

Оптоволоконный (Optic Fiber) является самым современным способом для передачи данных на сегодняшний день.

Оно состоит из следующих составных частей:

Оптоволокно не подвержено никаким видам помех, скорость передачи данных с его помощью составляет 2 Гбит. Расстояние между отдельными узлами, которые соединяет данный вид провода, может достигать 100 км. Имеется лишь один недостаток – довольно высокая стоимость.

Twisted Pair (витая пара) — чаще всего, используется, как для построения локальных сетей, так и для подсоединения к интернету.

Состоит она из следующих составных частей:

Может обеспечивать относительно высокую скорость передачи данных – от 10 Мбит/с до 1 Гбит/с.

Витая пара может быть:

Витая пара мало подвержена различного рода помехам, она легко ремонтируется. Правильно обжать провод для интернета такого типа довольно просто, но требуется специальный инструмент — обжимка.

Видео: Монтаж витой пары

Схемы монтажа

Схема монтажа витой пары – это порядок жил по цветам. Ещё одно название – распиновка.

Наиболее часто на сегодняшний день используют следующие типы распиновки:

Контакты нумеруются слева на право, когда медные проводники находятся сверху, а сам коннектор повернут к передней частью к пользователю.

Каждый тип монтажной схемы имеет свое собственное предназначение. Схема первого типа STRAIGHT-THROUGHT (маркируемая также как T568) предназначена для соединения конечного оборудования (персонального ПК, принтера) с каким-либо коммутационным оборудованием (маршрутизатором, хабом).

Перекрестная схема (CrossOver) применяется в случае, когда имеется необходимость соединить два экземпляра сетевого оборудования – маршрутизатора, компьютера.

Прямая Straight-through

Прямая монтажная схема под названием Straight-through может быть реализована двумя способами – имеется два стандарта:

Общепринятым является первый вариант, но случаются ситуации, в которых можно реализовать только второй.

Цветовой порядок при использовании 568 A:

	Цвет		№	Цвет
	бело-зеленый		1	бело-зеленый
	зеленый		2	зеленый
	желто-белый		3	желто-белый
	синий		4
5	бело-синий		5	бело-синий
6	желтый		6
7	бело-коричневый		7	бело-коричневый
8	коричневый		8	коричневый

Цветовой порядок при использовании 568 B:

	Цвет		№	Цвет
	бело-желтый		1	бело-желтый
	желтый		2	желтый
	бело-зеленый		3	бело-зеленый
	синий		4	синий
	бело-синий		5	бело-синий
6	зеленый		6
7	бело-коричневый		7	бело-коричневый
8	коричневый		8	коричневы

Перекрестная Cross-Over

Схема Cross-Over (перекрестная) более сложна в плане маркировки цветов – их порядок несколько запутан.

Имеется также два стандарта, они различаются в зависимости от пропускной способности сети:

Стандарт для 100-мегабитной сети имеет следующий порядок цветов:

Номер	Цвет		Номер	Цвет
	бело-желтый		1	бело-зеленый
	желтый		2	зеленый
	бело-зеленый		3	бело-желтый
	синий		4	синий
5	бело-синий		5	бело-синий
6	зеленый		6
7	бело-коричневый		7	бело-коричневый
8	коричневый		8	коричневый

Стандарт второго типа – для сети со скоростью передачи данный 1 Гбит/с – требует осуществлять распиновку провода следующим образом:

№1		№2
Номер	Цвет		Номер	Цвет
1	бело-желтый		1	бело-зеленый
2	желтый		2	зеленый
3	бело-зеленый		3	бело-желтый
4	синий		4	бело-коричневый
5	бело-синий		5	коричневый
6	зеленый		6	желтый
7	бело-коричневый		7	синий
8	коричневый		8	бело-синий

На сегодняшний день практически все сетевые устройства способны распознавать способ соединения самостоятельно (имеют функцию под названием Auto-MDIX). Но существует довольно большое количество до сих пор эксплуатируемого оборудования, которое этого делать не умеет.

Как обжать кабель интернет своими руками

Осуществить распиновку провода связи своими руками довольно просто. Для этого потребуется всего несколько предметов, найти и приобрести их можно в ближайшем компьютерном магазине. Также необходимо знать параметры своего сетевого оборудования, которое необходимо соединить. Так как тип обжима (прямой или перекрестный) выбирается в зависимости от того, поддерживается ли Auto-MDIX.

Инструменты и принадлежности

Для выполнения обжима витой пары из восьми жил вручную необходимо наличие следующих инструментов:

Также помимо самого инструмента желательно запастись несколькими коннекторами, на случай, если первая попытка будет неудачной.

Порядок выполнение работы

Сам процесс не представляет собой ничего сложного, важно лишь соблюдать порядок действий:

Когда все выше перечисленные операции завершены, необходимо выполнить опрессовку. Сделать это можно как при помощи специальных клещей, так и при помощи обычной шлицевой отвертки.

Проверка кабеля

Осуществить проверку обжатой витой пары довольно просто при помощи мультиметра, установленного в режим прозвонки. Необходимо контактными щупами соединять жилы по цветам – все они должны хорошо прозваниваться. Если звукового сигнала не слышно, следует дожать контакты коннектора – они неплотно прижаты к медными проводниками.

Также проверку связи можно осуществить при помощи специального прибора. Он проверяет силу передаваемого сигнала – соответственно, данное устройство позволит легко обнаружить некачественную распиновку.

При работе с витой парой необходимо соблюдать некоторые правила, они дадут возможность избежать проблем со связью в дальнейшем:

Обжим витой пары при помощи клещей или даже шлицевой отвертки – процесс не сложный. Важно лишь соблюдать технологию и делать все максимально аккуратно. Так как качественно обжатая витая пара – залог высокой скорости передачи данных. Поэтому прежде, чем вызывать специалиста, и платить ему деньги, стоит попробовать выполнить данную несложную операцию самостоятельно.

На сегодняшний день многожильная витая пара является самым популярным и надежным способом передать информацию через интернет или ЛВС.

Как обжать кабель витая пара в вике RJ-45 без клещей

Разделка кабеля витая пара для обжатия

Разделка сетевого кабеля витая пара для обжатия первый и самый ответственный шаг при обжатии. От аккуратности и правильности его выполнения зависит надежность соединения проводников кабеля витых пар с вилкой RJ45, и как конечный результат, стабильность доступа к сети Интернет.

Главное при разделке не допустить надсечки проводников витых пар и исключить их перехлест в месте зажима фиксатором в вилке RJ-45. В клещах для обжима вилок RJ-11, RJ-45, как правило, есть специальные ножи для обрезания кабеля витая пара по длине и подрезки его внешней оболочки. Но я этими функциями клещей никогда не пользуюсь, так как неоднократно приходилось сталкиваться с последствиями такой обрезки.

Дело в том, что кабель витая пара далек от идеальной окружности, так как все пары перевиты вокруг друг друга, при обрезке в клещах медные жилы проводников зачастую надсекаются и достаточно нескольких перегибов, чтобы они отломались. Гарантию надежности может дать только ручная подготовка конца кабеля для обжатия.

Разделка сетевого кабеля начинается со снятия внешней оболочки. Для этого одна губка бокорезов заводится внутрь кабеля. Нужно следить, чтобы на режущую кромку не попали проводники. В большинстве кабелей внутри проходит капроновая разрезная нить. После вскрытия пару сантиметров оболочки можно взяться за нее и отведя с натягом разрезать оболочку на 4-5 см. Далее оболочка загибается в сторону и срезается бокорезами. Многие рекомендуют снимать оболочку на 14 мм, но при такой длине практически невозможно хорошо развить и выровнять проводники витых пар.

Далее развиваются против часовой стрелки сами витые пары, обычно они свиты по часовой стрелке, если смотреть на торец кабеля. Развить их надо таким образом, чтобы на глубину оболочки до 5-8 мм пары были в одной плоскости. Это условие нужно соблюдать, чтобы исключить передавливание проводников фиксатором вилки при обжатии клещами. При этом надо сразу ориентировать пары по цветам, с учетом цветовой маркировки для обжатия.

Цветовая схема обжатия витой пары по варианту B, самый распространенный вариант.

Развиваются и выпрямляются проводники витых пар до тех пор, пока они не окажутся в одной плоскости в месте зажима фиксатором вилки RJ. Укорачиваются проводники витых пар до длины 14 мм, вставляются в вилку RJ-11, RJ-45. Обязательно нужно проверить, чтобы все проводники оказались под зубцами контактов и чередование их, соответствовало цветовой маркировке. Иногда в момент заправки проводов в вилку они меняются местами. Проводники при цветовой схеме В, расположены через один, белый с цветными полосками – цветной. Это позволяет одним взглядом быстро проверить правильность заправки проводов.

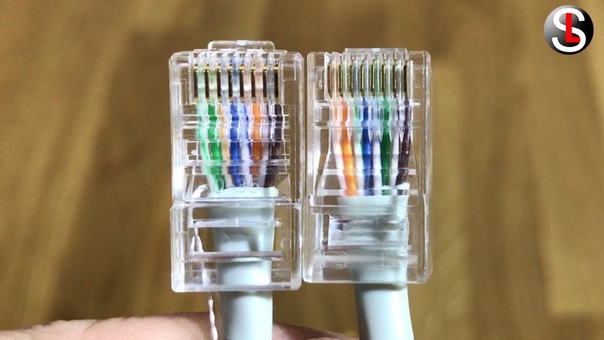

Как обжать RJ-11, RJ-45 клещами (кримпером)

Обжим utp кабелей компьютерных витых пар в вилке RJ-11, RJ-45 выполняют специальным обжимным инструментом — клещами для обжима вилок. Такие клещи профессионалы называют Кримпер. По конструкции они бывают двух типов, рычажные и прессовые. Рычажные клещи (на фото слева) стоят недорого и работают соответственно. Требуется прилагать большое усилие и обжатие получается с перекосом. Лучшими являются HT-500, на правом фото, они лишены отмеченных недостатков. Конструкция их такова, что при обжатии витых пар, утапливающая контакты в вилке гребенка, движется строго перпендикулярно к вилке.

Для обжатия сетевого кабеля клещами, необходимо разделать и заправить витые пары в вилку, вставить вилку RJ-11 или RJ-45 в требуемую ячейку клещей и руками свести их ручки до упора.

Прижать защелку вилки RJ-11, RJ-45 к ее корпусу и вынуть из клещей готовый для эксплуатации обжатый вилкой RJ-45 кабель витых пар.

Как обжать RJ-11, RJ-45 без клещей

Бывают необходимо срочно обжать кабель вилкой RJ-11 или RJ-45, а клещей под рукой нет. В таком случае можно сделать обжатие без специализированного инструмента вручную. Вставляете разделанные проводники витых пар в вилку, в соответствии с требуемой цветовой схемой, зажимаете RJ в тисках за фиксатор, и с помощью биты от отвертки маленьким молоточком простукивая по бите, углубляете ламели до нужной глубины. Защелкиваете зажим кабеля на корпусе вилки.

Толщина лезвия биты не должна превышать 0,55 мм, так как толщина ламели в вилках RJ составляет 0,56 мм. Иначе можно расплющить изолирующие бортики. Подпружиненные контакты розетки будут цепляться за эти места и контакта не будет. Если все же повредили бортики, нужно лезвием острого ножа срезать в местах повреждения свисающие края.

Как повторно обжать RJ-11, RJ-45

Бывают, казалось на первый взгляд, более тупиковые ситуации. Необходимо срочно обжать на сетевой кабель вилку RJ-11 или RJ-45, а новой вилки под рукой нет. Для этой задачи есть тоже простое решение. Необходимо зажать в тиски корпус вилки за фиксатор и на 1 мм вытащить ламели из посадочных мест, поддевая их поочередно с торцов шилом.

Ножом подрезать защелку с ближней стороны к кабелю, извлечь ее и вынуть старые витые пары. Разобрал вилку RJ-45 полностью для демонстрации ее составных частей.

Обжать в вилку RJ-11 или RJ-45 новые витые пары по вышеописанной технологии.

Так как фиксатор utp кабеля при разборке вилки был удален, необходимо зафиксировать кабель в вилке, капнув несколько капель в образовавшееся окно от удаленной защелки силикона, клея или герметика. Если возникла необходимость удлинить или восстановить повреждение кабеля витых пар, то можно это сделать пайкой или скруткой. Надежность паяного соединения превышает любые механические способы.

Как обжимать провода

Обжим — это распространенный метод прижатия клеммы к проводнику без использования пайки. При правильном выполнении обжим создает механически прочное соединение, устойчивое к коррозии, газу и жидкостям.

Если вы когда-нибудь прижимали клемму к проводу, то знаете, что это не самая гламурная задача. Казалось бы, просто, все, что вам нужно сделать, это зачистить провод, надеть клемму на конец, схватить ближайший инструмент и зажать, пока клемма не останется на проводе.Верно?

Не совсем так.

Один неудачный обжим может привести к серьезным сбоям оборудования, что приведет к длительным диагностическим испытаниям и дорогостоящему ремонту.

Мы собрали три простых шага для получения идеального обжима:

1. Подготовка
2. Обжим
3. Осмотреть

Выполните следующие действия, и вы убедитесь, что плохие обжимы и слабые соединения не помешают вашим проектам.

Как обжать клеммы за 3 шага

Шаг 1: Подготовка

Не пропустите подготовку! Подготовка настраивает ваш обжим на успех.Начните с использования подходящего инструмента для зачистки проводов, чтобы зачистить провод.

Не все клеммы созданы одинаковыми, поэтому мы рекомендуем уточнить у производителя клеммы рекомендуемую длину полосы для клеммы.

Настройте инструмент соответствующим образом и зачистите провод.

После снятия изоляции с внешней оболочки убедитесь, что жилы проводов не порезаны и не порезаны, что может снизить допустимую нагрузку на проводник и сократить срок службы соединения.

Шаг 2: Обжим

Основным преимуществом обжима является то, что он устраняет необходимость в пайке проволоки, что сокращает время установки. Это сокращение времени очень важно на сегодняшнем рынке, где время имеет существенное значение, и все меньше технических специалистов просят обслуживать все больше и больше оборудования. Кроме того, паяные соединения хрупкие и склонны к выходу из строя из-за постоянной вибрации, чего можно ожидать в суровых условиях.

Чтобы обеспечить плавность обжима, используйте инструменты, рекомендованные производителем клемм.У вас может возникнуть соблазн схватить любой инструмент, который окажется в пределах досягаемости, но каждый производитель проектирует свои клеммы так, чтобы их можно было опрессовать с помощью определенного набора инструментов. Использование неподходящих инструментов может привести к тому, что обжимы не будут соответствовать указанным спецификациям, что приведет к потенциальной поломке.

Многим клиентам нравится использовать обжимные инструменты с храповым механизмом, потому что они обеспечивают тактильную обратную связь, чтобы вы знали, когда клемма обжима полностью сжата. Обжимные инструменты с храповым механизмом также обеспечивают надлежащий обжим, предоставляя цветовую маркировку и визуальное подтверждение того, что вы используете правильную полость для калибруемого провода, который вы обжимаете.Наконец, они не позволяют открывать зажимные губки до тех пор, пока вы не достигнете нужной высоты зажима.

После завершения обжима пора проверить надежность соединения.

Шаг 3. Осмотрите

Вы приложили все усилия, чтобы подготовить и правильно обжать, поэтому завершите это тестированием или осмотром, чтобы убедиться, что ваше соединение надежно.

Есть три различия между хорошими и плохими обжимами:

1. Место обжима
2. Сжатие прядей
3. Пустоты между прядями

Начните с визуального осмотра зажимов с помощью лупы на предмет каких-либо явных дефектов.

Обжим проводника должен быть отцентрирован на корпусе проводника, чтобы обеспечить равномерное давление по всей длине корпуса.

Убедитесь, что жилы провода не заходят за язычок наконечника или клеммы.

Убедитесь, что провода либо на одном уровне с концом цилиндра проводника, либо чуть-чуть выходят за корпус.

Затем используйте микрометр для обжима, чтобы измерить высоту и ширину обжима. Измеряя высоту обжима обжимных клемм в центре цилиндра с проводом и в центре изоляционного цилиндра, убедитесь, что обжим находится в пределах диапазона, указанного производителем.Это измерение высоты оконечного провода в зоне обжима является хорошим методом контроля качества, так как оно неразрушающее.

И наконец — и сохраните этот тест только для образца обжима — используйте тестер натяжения проволоки, чтобы убедиться, что обжим выдерживает предел прочности на разрыв, указанный производителем при правильном обжиме. Этот тест является разрушительным, поэтому его следует проводить только на образце обжима, чтобы доказать, что вы соответствуете спецификации.

Выполните описанные выше шаги, и вы освоили идеальный обжим.

Покупайте наши обжимные инструменты от Molex и многое другое на WaytekWire.com.

5 шагов к обжатию провода

В этом посте мы обсудим сам процесс обжима провода. Обжим может быть выполнен правильно с использованием подходящих материалов и инструментов, а также четкой пошаговой процедуры. Мы предоставим информацию обо всех этих факторах в этом посте.

Инструменты и материалы

Перед началом любых работ по опрессовке убедитесь, что у вас есть все инструменты и материалы, необходимые для правильного выполнения этой задачи.Вам потребуются:

• Обжимной инструмент
• Инструмент для зачистки проводов
• Обжимные клеммы
• Система термоусадки
• Многожильный провод с требуемыми характеристиками

Шаги по достижению обжима проводов

Следующая процедура демонстрирует всю процедуру от начала до завершение.

1. Выберите провод: Тип провода, который вам нужен, будет зависеть от области применения. Следовательно, понимание требований к оборудованию может помочь вам выбрать правильный тип.Сначала посмотрите на размер провода; это обычно обозначается как AWG (американский калибр проводов). Примером этого может быть 16 AWG. Если у вас нет доступа к этой информации, есть другой способ определить размер провода. Зачистите небольшую часть изоляции провода. Подсчитайте отдельные жилы проволоки и измерьте диаметр одной жилы. Затем вы можете умножить количество прядей на диаметр одной пряди.

2. Выберите обжимной зажим: На выбор имеется множество обжимных клемм.Качество обжимного соединения во многом зависит от выбранного вывода. При выборе терминала необходимо учитывать следующие моменты.

• Покрытие — Клеммы с покрытием обеспечивают низкое контактное сопротивление и защиту от коррозии.
• Предварительная изоляция — Эти клеммы состоят из металлической гильзы, которая используется для захвата провода.
• Поворотный штифт — они изготовлены из стержневых материалов и имеют почти круглую форму. Они поддерживают создание соединителей.

3. Выберите обжимной инструмент: Обжимные инструменты бывают разных конструкций. Однако важно выбрать инструмент, для которого предназначен обжимной зажим. Информацию об инструментах можно найти на веб-сайте производителей обжимных клемм. Если это не вариант, обязательно возьмите инструмент, который подходит для обжимного вывода и имеет конструкцию с храповым механизмом. Это обеспечит правильное формирование обжима.

4. Изготовление обжима: Процесс обжима состоит из нескольких дополнительных шагов.

• Определите длину провода и зачистите конец. Длина зачистки должна быть такой, чтобы, когда вы вставляете провод в обжим, из него должен выступать не менее 1–2 мм. Отрежьте изоляцию с конца и оголите жилы провода.
• Вставьте провод в обжим. Убедитесь, что все жилы вставлены в обжим.
• Поместите обжим и проволоку в обжимной инструмент и убедитесь, что он идеально сидит внутри. Прокрутите инструмент до тех пор, пока он не освободится.
• Снимите обжим и осмотрите провод. Убедитесь, что он находится в правильном положении и что изоляция надежна. Потяните за обжим и провод, чтобы убедиться, что они надежно закреплены.

5. При использовании термоусадки: Наденьте гильзу на обжим и провод. Убедитесь, что гильза находится в правильном положении и не закрывает концевой конец обжима. Используйте термофен для усадки трубки.

Предупреждения

• Никогда не выбирайте сплошной провод.Выбирайте только провода с отдельными жилами.
• Избегайте использования обжимных инструментов без храпового механизма.
• Было бы неплохо выполнить испытательный обжим других проводов перед выполнением процесса обжима.

Полный набор инструментов и материалов, а также пошаговое завершение сборки позволят создать эффективное, надежное и долговечное соединение для вашего прикладного оборудования.

Как сделать кабель Ethernet Cat6 Patch

Шаг 1

Эта процедура обычно применяется к разъемам Cat 6 RJ45.
Для соединителей, использующих «нагрузочную планку», дается альтернативный метод.

См. Разъемы

Шаг 2

Отрежьте кабель до необходимой длины.
Если вы планируете использовать ботинки без зацепа, сейчас подходящий момент, чтобы надеть их.
Убедитесь, что ботинки обращены «наружу» к разъему.

См. Ботинки без коряг

Шаг 3

Зачистите оболочку кабеля примерно на 1 дюйм.
Используйте резак, входящий в комплект обжимного инструмента или ленты, вручную.
Будьте осторожны, чтобы не порезать отдельные провода.
Раскрутите каждую из 4 пар и распрямите каждую проволоку, насколько это возможно, между пальцами.

Шаг 4

Используйте схему подключения 568-B на обоих концах стандартного соединительного кабеля.

Шаг 5

Соедините все провода как можно ближе.
Удерживайте сгруппированные (и отсортированные) провода вместе большим и указательным пальцами.
Обрежьте все провода под идеальным углом 90 градусов от кабеля, на расстоянии
1/2 дюйма от конца оболочки кабеля.
Используйте острый режущий инструмент, чтобы не «раздавить» концы проволоки.

См. Прецизионный режущий инструмент

Шаг 6

Повернув контакты разъема вверх, осторожно вставьте провода в разъем.
Приложите умеренное усилие, чтобы правильно прижать провода к контактам в разъеме.

Альтернатива для соединителей типа «нагрузочная планка»

А.

Обратите внимание, что грузовая балка имеет прорези с одной стороны с отбортованной кромкой на одном конце.
Сторона с прорезью должна быть обращена к контактам внутри разъема.
Провода вставляются во фланцевый конец.

Б.

Удерживайте сгруппированные (и отсортированные) провода вместе большим и указательным пальцами.
Обрежьте все провода под острым углом от кабеля.
Используйте острый режущий инструмент, чтобы не «раздавить» концы проволоки.

С.

Удерживайте нагрузочную планку так, чтобы смещенные отверстия были обращены к кабелю.
Проденьте тросы через нагрузочную планку по одному, внимательно следя за ориентацией.
Сдвиньте грузовую штангу как можно глубже.

Д.

Отрежьте лишние концы проводов прямым надрезом на расстоянии около 0,25 дюйма от нагрузочной планки.
Вставьте соединительную планку штырями вверх, вставьте силовую штангу в разъем. .
Коричневая пара проводов должна быть справа.

Шаг 7

Посмотрите на кончик разъема, чтобы убедиться, что все провода полностью вставлены.
Конец каждого провода должен быть у вас на виду.
Внутри разъема должно быть достаточно оболочки кабеля, чтобы его можно было обжать.

Совет: Сдвиньте грузовую штангу вперед по мере необходимости, чтобы обеспечить идеальное размещение.

Шаг 8

Поместите соединитель в обжимной инструмент и сильно сожмите его так, чтобы ручка полностью повернулась.

См. Обжимные инструменты

Шаг 9

Повторите процесс на другом конце, используя желаемую схему подключения.
Обязательно наденьте ботинки без зацепа на разъемы, когда закончите.

Шаг 10

Всегда используйте кабельный тестер для проверки целостности, обрывов и коротких замыканий.

См. Кабельные тестеры

Шаг 11

Создание соединительных кабелей требует практики, так что продолжайте, пока не овладеете своей техникой!

Загрузить Как сделать соединительный кабель Cat6

Вопросы? Комментарии?

Позвоните нам по телефону 866-738-8993

Сделайте кабель cat 5 / ethernet / RJ45

Преимущества: стоимость и гибкость

Предварительно обжатые кабели категории 5, кажется, стоят от 10 до 15 долларов, независимо от длина.Тем не менее, вы можете купить комплект с 500-футовым не обжатым кабелем категории 5, включая обжимной инструмент и 50 штекеров категории 5 примерно за 90 баксов. Предположим, что средняя длина кабеля категории 5 составляет 10 футов. Этого достаточно, чтобы сделать 50 десятифутовых кабелей стоимостью 1,80 доллара США за кабель. Производители кабелей могут взимать надбавку в размере 830%, потому что большинство люди не понимают, насколько легко сделать свой собственный кабели. (Если вы купите кабель оптом, когда у вас будут нужные инструменты, вы можете вероятно, снизит предельную стоимость до 0,50 доллара за кабель.)

Но стоимость — не единственное преимущество изготовления собственных кабелей. Если вам нужно протянуть кошку 5 через плотный канал в вашем доме, это намного проще проложить кабель без прикрепленных головок и обжима концы, как только он будет на месте.

Или, если вам нужно проложить кабель на очень большое расстояние (> 50 футов), Часто бывает трудно найти в магазинах обжатые кабели такой длины.

Наконец, если вы пытаетесь очистить шкаф, полный проводов, вы можете Избегайте перекрученных стяжек, перерезав кабели категории 5 только на нужной длины (плюс, конечно, небольшой провисание.)

Принадлежности

Чтобы сделать собственный кабель Cat 5, вам понадобятся:

Или вы можете купить универсальный комплект, в котором есть все (плюс инструмент для тестирования линии):

Три этапа: зачистка, расположение, обжим

После того, как вы отрежете кабель до нужной длины и пропустите его между две локации, пора вставлять заглушки. К счастью, это простой трехэтапный процесс на каждом конце.

Шаг 1. Зачистка

С помощью бритвы для зачистки на обжимном инструменте зачистите 3-5 миллиметров. от оболочки на конце кабеля.(Обжимные инструменты имеют специальную бритву, которая режет оболочку, не разрезая внутренности, но вы можете использовать любое острое лезвие или пару ножницы, если вы будете осторожны.)

Если вы случайно перережете внутренние провода, просто перережьте Проведите на дюйм вниз и попробуйте снова зачистить. (Так что оставьте себе несколько свободных дюймов на случай, если вы напортачите.)

После зачистки внутри вы обнаружите 8 проводов с цветовой кодировкой.

Шаг 2: Упорядочить

Для изготовления стандартного кабеля категории 5 вам понадобится провода с цветовой кодировкой на обоих концах в одинаковом порядке.На самом деле не имеет значения, в каком порядке вы расставляете цвета, если он то же самое на обоих концах.

Если вы хотите следовать популярному соглашению, используйте порядок «568B». Заказ 568B:

1. Белая / оранжевая полоска.
2. Сплошной оранжевый.
3. Белая / зеленая полоска.
4. Сплошной синий.
5. Белая / синяя полоска.
6. Горит зеленым.
7. Белая / коричневая полоска.
8. Коричневый.

Банкноты

Если вас интересуют подробности, технически вам нужно всего лишь 4 провода в одном и том же положении для 10/100 Ethernet. 10/100 использует два внутренних провода (провод 1 и провод 2) для создания цепи для отправки и два внутренних провода для создания цепи для приема (провод 3 и провод 6). По-прежнему рекомендуется использовать одинаковый порядок на обоих концах, поскольку все больше устройств (таких как гигабитный Ethernet, домашние камеры безопасности или Приемопередатчики HDMI) могут работать по 5 линиям в год, и эти устройства ожидают, что все провода будут в нужном месте.

(если вы хотите сделать менее распространенный «патч» или «перекрестный» кабель для перехода напрямую с компьютера на компьютер вместо компьютер-маршрутизатор / модем / концентратор / коммутатор, вам понадобится немного разный порядок на обоих концах. Собственно, соединительный кабель делать нужно редко. в наши дни, поскольку многие устройства автоматически определяют, какой кабель подключен. Если вы не знаете, что делать, сделайте стандартный кабель я описываю выше.)

Шаг 3: Обжим

Вставьте цветные провода в вилку cat 5.Я рекомендую «зачерпнуть» их в розетку, так как вам, вероятно, пришлось разложить их веером, чтобы расставьте их в правильном порядке. После того, как вы их зачерпнули, еще раз убедитесь, что они находятся в правильном порядке. На то, чтобы сделать это правильно, может потребоваться совок или две.

Как только они будут вставлены в вилку в правильном порядке, прижмите их к кончику.

Затем вставьте вилку в инструмент для обжима и сожмите.

Вилки категории 5 содержат металлические «зубцы», протыкающие цветные провода. во время опрессовки для создания электропроводности.

Повторите этот процесс для другого конца, и все готово.

---

Как сделать идеальные гофрированные соединения

Электропроводка на лодке ведет к тяжелой жизни. Коррозия, вибрация и истирание — все это противодействует электрической системе вашей лодки, приводя к неожиданному отказу или преждевременному завершению работы. Плохие соединения виноваты во многих проблемах, но знание того, как сделать правильные обжимные клеммы, во многом поможет избежать проблем. Просто скрутите провода вместе, используя гайки для проводов или намотайте кабель на клеммный винт.Правильно обжатые клеммы аккуратны, обеспечивают свободное движение электричества, устойчивы к проникновению влаги и предотвращают обрыв и короткое замыкание.

Перед тем, как устанавливать соединение на лодке, сделайте несколько тренировочных пробежек на запасных кусках кабеля, чтобы вы всегда могли делать идеальные соединения. Клеммы и кабели бывают разных размеров, которые измеряются так называемым «калибром» — чем меньше число, тем больше площадь поперечного сечения жилы кабеля, что означает, что он может выдерживать более высокие электрические нагрузки.Используйте кабель правильного размера, соответствующий максимальному току, с которым он должен справиться. Ошибка в сторону слишком большого. Наконец, используйте на лодке только многожильный луженый морской кабель. Незаполированный кабель дешевле, но он очень подвержен коррозии.

Подсказка: Планируете провести много электромонтажа лодки? Купите хороший набор щипцов с храповым механизмом. Они образуют хороший двойной обжим, а храповое действие означает, что они не отпускаются, пока не будет приложено достаточное давление.

Вам не понадобится много инструментов: для этого подойдут клещи для обжима, инструменты для зачистки проводов и тепловая пушка.Вам также понадобятся кабель, обжимные соединители или клеммы, а также термоусадочная лента или термоусадочные соединители подходящего размера (сохраняйте выбор размеров доступным). Некоторые разъемы и клеммы поставляются с термоусадочными материалами, в состав которых входит герметик для обеспечения герметичности. Обратите внимание, что, хотя наша цель здесь — показать вам, как правильно формировать клеммы с обжимом, это также актуально для других приложений, таких как использование стыковых соединителей.

Как обжать кабельный наконечник без инструмента для обжима — Модернизированный дом

Проволочные кабели, которые обычно используются в вашем доме для поддержки тяжелых грузов, таких как гаражные ворота, известны своей долговечностью и прочностью.Путем наматывания кабеля на сам себя в процессе, называемом свэгингом, можно еще больше повысить прочность кабеля на разрыв. Чтобы создать кабельный зажим, вы должны использовать крепежное устройство, называемое кабельным наконечником, с уникальным инструментом, известным как инструмент для зажима.

Если у вас нет инструмента для обжима кабельной муфты, можно использовать кабельную муфту. Вместо использования специального инструмента для качания вы можете использовать стандартные плоскогубцы, тиски или молоток.Эти методы позволят обжать наконечник на месте, что позволит вам соединить кабель в поддерживающую и прочную петлю.

Конечно, прежде чем пытаться увеличить прочность на разрыв любого кабеля, лучше всего протестировать петлю перед тем, как нагружать ее грузом. Если вы используете импровизированные методы обжима, не полагайтесь на то, что ваш кабельный узел будет выдерживать большие веса, которые значительно превышают прочность кабеля на разрыв.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Что такое кабельный наконечник?

Вообще говоря, обойма — это любое устройство, которое может помочь удерживать вместе несколько частей или сегментов. Кабельный наконечник используется для удержания частей металлического кабеля вместе. Само кольцо выглядит как металлический кожух, похожий на металлический цилиндр. Эта застежка может быть в виде одного цилиндра, используемого для сращивания кусков кабеля, или в виде двойной манжеты с цилиндрами, расположенными рядом, чтобы пользователь мог образовать петлю.

Кабельный наконечник может быть разных размеров, чтобы соответствовать размеру отдельных проводов, которые вы связываете. Перед тем, как выбрать металлический наконечник, убедитесь, что проволочный кабель легко проходит через отверстия.

Важность кабельного наконечника

По сравнению с другими материалами и методами, используемыми для соединения проводов, кабельный наконечник обеспечивает простой, эффективный и относительно быстрый способ закрепить кабель. Обычно кабель состоит из отдельных металлических проводов, которые сплетены вместе, чтобы создать прочный и долговечный материал.С кабелем может быть трудно работать, и он часто оказывается негибким.

Использование наконечника — идеальный способ безопасно и надежно связать кабели. Наконечник служит для обжима отдельных проводов в одном безопасном месте. Обжатие и закрепление нескольких проводов дает одну точку контакта, делая соединение, петлю или крепление безопасным и надежным, повышая прочность сборки.

Альтернативные кабельные наконечники

Если у вас нет подходящего инструмента для раскрутки и подходящих альтернативных инструментов, домовладельцы могут застрять в этом.К счастью, существует множество альтернативных креплений, которые могут работать как наконечник, позволяя создать петлю на кабеле. Один из лучших альтернативных вариантов — зажим для троса. Это устройство позволяет металлическому кабелю проходить через зажим, эффективно укладывая две стороны кабеля друг на друга.

На нижней стороне крепежа есть два винта. Эти винты заставят зажим для троса еще сильнее прижаться к двум сторонам кабеля, создавая такую ​​же петлю или выступ, как и кабельный наконечник.Этот процесс позволяет добиться того же эффекта, что и феррула, только с помощью стандартной отвертки для затягивания винтов.

Следует использовать вместе несколько зажимов для троса, разнесенных друг на друга для обеспечения прочности и гибкости. Хотя зажим для троса может дать вам такую ​​же мощность и целостность, как и кабельный наконечник, часто это более сложный и длительный процесс. Кроме того, зажимы для троса дороже кабельных наконечников.

Как увеличить прочность кабельного наконечника

Кабель — невероятно прочный материал, который используется в нескольких жилых и промышленных помещениях.Кабель состоит из нескольких отдельных металлических проводов, скрученных в тугую прядь. Однако иногда необходимо еще больше увеличить прочность кабеля. Возможно, вам придется усилить существующий кабель, чтобы выдержать тяжелый груз или выдержать сильное натяжение кабеля.

Один из лучших способов увеличить прочность кабеля — это создать дополнительные петли внутри конструкции, называемые свэгингом, позволяющие металлическому кабелю петлять сам по себе. Изгиб может позволить кабелю значительно превысить номинальную прочность на разрыв, что позволит вам увеличить нагрузку на вашу конструкцию.Чтобы надежно закрепить кабель, лучше всего использовать фиксатор, называемый кабельным наконечником.

Чтобы должным образом увеличить прочность кабеля, необходимо правильно установить наконечник. Для этого вам понадобится металлический кабельный наконечник, а также металлический упор.

1. Сначала установите металлический упор на конец кабеля или петли и зафиксируйте его на месте.
2. Далее создаем петлю нужной длины.
3. Помните, что при установке кабеля рядом с кабелем с наконечником часто требуется больше материала, чем для простой петли наверху.
4. Обязательно обрежьте дополнительный трос, чтобы на его конце был установлен необходимый упор.

Если вы применяете несколько манжет к сборке, убедитесь, что между ними оставлено необходимое пространство. Этот зазор позволит вашей кабельной сборке иметь правильное сочетание прочности и гибкости. Обязательно оставьте достаточно места между последним наконечником и ограничителем на конце.

Конечно, перед тем, как полностью использовать кабельную сборку , заранее проверьте петлю, которую вы только что создали, чтобы убедиться, что она выдержит дополнительный вес и напряжение.

Как обжать кабельный наконечник без инструмента для обжима

Чтобы правильно обжать кабель вместе в наконечнике, вы будете использовать так называемый инструмент для обжима. Это устройство представляет собой специальный инструмент, который позволяет легко и надежно обжать металлические наконечники. К сожалению, не у всех есть дома этот специализированный инструмент. Но, проявив некоторую изобретательность, можно обжать кабельный наконечник даже без соответствующего инструмента.

1. Плоскогубцы: В зависимости от толщины кабеля и толщины наконечника вы можете использовать стандартную пару плоскогубцев для обжима сборки.Установите наконечник в правильном месте. После застывания приложите как можно большее давление, чтобы зафиксировать металлическую застежку на месте. Вы должны увидеть, как металлический наконечник начинает изгибаться и прилегать к металлическим кабелям.
2. Тиски : этот инструмент даст вам дополнительный рычаг, который поможет обеспечить плотное прилегание кабеля. Установив наконечник на место, поместите кабель в тиски и постепенно надавливайте. Следите за тем, чтобы не перетягивать наконечник, так как это может привести к повреждению металлического корпуса и нарушить целостность соединения.
3. Молоток: Вы можете нанести прямой удар по самой муфте, заставляя ее обжиматься вокруг металла. Как вариант, можно использовать метод молотка и гвоздя. Используя тонкий гвоздь, проткните кожух наконечника зигзагообразно, вставив кабель в наконечник. Такой рисунок будет создавать натяжение в определенных точках вдоль кабеля, что затрудняет его выскальзывание.

Помните, что нельзя полностью доверять целостности наконечника и прочности кабеля, используя альтернативный метод обжима.Единственный способ по-настоящему поверить в то, что сращивание кабеля или петля надежно закреплены, — это использовать настоящий инструмент, предназначенный для выполнения этой работы. Перед использованием новой кабельной сборки всегда проверяйте петлю и конструкцию с помощью тестового груза, прежде чем использовать его для окончательной нагрузки.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Связанные вопросы

Какие инструменты мне нужны для работы с кабелем или проводом?

Для работы с проволочным кабелем вам потребуется несколько обычных инструментов, которые есть у многих домовладельцев.Хотя у вас может быть инструмент для обжима кабельного наконечника, вам могут потребоваться тиски, молоток или плоскогубцы, если вы этого не сделаете. Далее для работы с самим кабелем вам понадобятся рулетка и ножовка. Материал кабеля толстый и прочный, поэтому для разрезания толстых участков кабеля требуется пила.

Для тонких участков кабеля вы можете использовать кусачки, чтобы отрезать нужную длину. Помните, что после того, как вы перережете кабель и установите наконечник, он станет прочным, поэтому обязательно отмерьте дважды и отрежьте один раз.

Что входит в комплект наконечников?

Чтобы помочь домовладельцам работать с кабелем в своих домах, многие производители предлагают комплекты наконечников. Этот комплект — удобный способ получить все детали и инструменты, необходимые для выполнения вашей работы.

Комплект обжимных наконечников обычно включает в себя металлические крепежные наконечники нескольких размеров для обеспечения соответствия кабелям разной толщины. В комплект обоймы также входит необходимый инструмент для обеспечения плотного и безопасного соединения. Некоторые роскошные комплекты наконечников даже включают зажимы для тросов, дающие домовладельцам возможность и выбор правильной обжима и прокрутки кабеля.

Как обжать RJ45 | Последние сообщения в блоге

Разъемы

RJ45 — это маленькие квадратные вилки и соответствующие розетки, которые используются в сетевых кабелях. Большинство офисов будут использовать их как для телефонных подключений, так и для передачи данных, чтобы не усложнять ситуацию из-за необходимости иметь два разных типа подключения.

Для подключения новых устройств к сети требуется патч-провод. Их можно купить в готовом виде. Они бывают разной длины и упрощают подключение различных устройств.Однако время от времени вам неизбежно понадобится провод нечетной длины или для того, чтобы где-то установить одноразовое соединение. В этих обстоятельствах знание того, как собрать свои собственные соединения RJ45, упрощает жизнь и избавляет вас от необходимости вызывать установщика или заказывать специальный кабель. Это означает, что это тоже может сэкономить вам деньги.

Что вам нужно

Чтобы сделать свои собственные сетевые кабели, вам понадобится кабель и несколько разъемов, которые легко достать. Вам также понадобится обжимной инструмент и, в идеале, тестер, чтобы вы могли убедиться, что вы выполнили работу должным образом.Большинство обжимных инструментов также позволяют снимать изоляцию и отрезать кабели до нужной длины.

Если вы устанавливаете собственные розетки, вам также понадобится перфоратор или инструмент «Krone». Вы можете купить все инструменты, необходимые для сборки разъемов RJ45, в виде набора, который немного облегчит жизнь.

Создание разъема RJ45

Хорошо, у вас есть все, что вам нужно; пора сделать разъем RJ45 всего за семь простых шагов.

1. Снимите внешнюю изоляцию

Прежде всего необходимо снять от трех до пяти сантиметров внешней изоляции.Вы можете использовать для этого свой обжимной инструмент. В противном случае используйте нож для ручной работы и осторожно проведите лезвием по окружности кабеля, стараясь не порезать изоляцию на внутренних кабелях. Слегка надрезать, а затем многократно сгибать, чтобы вызвать сдвиг внешней изоляции, обычно безопаснее, чем более глубокий надрез. Когда вы увидите внутренние кабели по всей длине разреза, вы можете снять внешнюю изоляцию.

2. Выпрямить пары кабелей

Без внешней оболочки внутри находятся четыре пары скрученных кабелей и центральная жила.Пары имеют следующую цветовую кодировку:

• Оранжевый и оранжевый / белый
• Зелено-зелено-белый
• Синий и синий / белый
• Коричнево-коричневый / белый

Осторожно сложите каждую из пар, чтобы обнажить сердцевину. Отрежьте оголенный кусок сердечника и выбросьте его. Теперь аккуратно раскрутите каждую из оголенных пар и распрямите провода — в этом может помочь осторожное протягивание их через плоскогубцы.

3. Расположите провода в последовательности справа налево, как показано ниже:
   • Оранжевый / белый
   • Оранжевый
   • Зеленый / белый
   • Синий
   • Синий / белый
   • Зеленый
   • Коричневый / белый
   • коричневый
4. Обрезать провода по длине

На этом этапе вы можете обнаружить, что ваши провода немного различаются по длине.Прижмите разъем RJ45 к краю внешней изоляции и обрежьте провода так, чтобы они были на одном уровне с верхом разъема.

5. Вставьте провода в разъем

Теперь вы можете вставить провода в разъем, убедившись, что они имеют правильную цветовую последовательность и каждый проходит в свой канал. Возможно, вам будет легче аккуратно удерживать разъем в губках обжимного инструмента, когда вы это сделаете. Обратите внимание, что нет необходимости снимать изоляцию с этих проводов, разъем спроектирован таким образом, что его штыри при обжиме проникают сквозь изоляцию.Убедитесь, что провода идут прямо к верхней части разъема.

6. Сожмите соединитель, чтобы зафиксировать

Теперь поместите разъем в инструмент для обжима и сожмите его, чтобы зафиксировать все вместе. Теперь вы можете повторить процесс на другом конце кабеля.

7. Проверьте подключение

Наконец, используйте тестер кабеля, чтобы убедиться, что у вас хорошее соединение. Если возникла ошибка, попробуйте повторно обжать разъем.

Обжать разъемы RJ45 несложно, но вам может потребоваться небольшая практика, чтобы разобраться в этом. Не волнуйтесь, если ваши первые попытки потерпят неудачу, попробуйте еще раз, пока не добьетесь успеха.

.
