Как обжать кабель rj 45. Как правильно обжать кабель RJ-45: пошаговая инструкция и схемы подключения

Как правильно обжать сетевой кабель RJ-45 своими руками. Какие инструменты понадобятся для обжима витой пары. Какие существуют схемы обжима кабеля RJ-45. Как проверить правильность обжима сетевого кабеля.

Содержание

Необходимые инструменты для обжима кабеля RJ-45

Для правильного обжима сетевого кабеля RJ-45 вам понадобятся следующие инструменты:

  • Кабель витая пара (UTP или FTP)
  • Коннекторы RJ-45
  • Обжимной инструмент (кримпер)
  • Кусачки или нож для зачистки кабеля
  • Тестер сетевого кабеля (опционально)

Наличие специального обжимного инструмента значительно упрощает и ускоряет процесс обжима. Однако при его отсутствии можно обойтись обычной отверткой, хотя это потребует больше времени и усилий.

Схемы обжима кабеля RJ-45

Существует два основных стандарта обжима кабеля RJ-45:

  • T568A
  • T568B

Оба стандарта отличаются лишь порядком расположения проводников. T568B является более распространенным вариантом. Рассмотрим схему расположения проводников для этого стандарта:


  1. Бело-оранжевый
  2. Оранжевый
  3. Бело-зеленый
  4. Синий
  5. Бело-синий
  6. Зеленый
  7. Бело-коричневый
  8. Коричневый

Важно соблюдать эту последовательность при обжиме кабеля, иначе соединение не будет работать корректно.

Пошаговая инструкция по обжиму кабеля RJ-45

1. Подготовка кабеля

Отрежьте необходимую длину кабеля. С помощью специального ножа или кусачек аккуратно снимите внешнюю изоляцию на длину около 2-3 см, не повредив при этом внутренние проводники.

2. Расположение проводников

Распрямите проводники и расположите их в соответствии с выбранной схемой обжима (T568A или T568B). Выровняйте концы проводников, чтобы они были одинаковой длины.

3. Обрезка проводников

Обрежьте выровненные проводники так, чтобы их длина составляла около 1-1,5 см от края внешней изоляции. Это обеспечит правильное расположение проводников в коннекторе.

4. Установка коннектора

Аккуратно вставьте подготовленные проводники в коннектор RJ-45. Убедитесь, что все проводники вошли до конца коннектора и расположены в правильном порядке. Внешняя изоляция кабеля должна входить в коннектор примерно на 0,5 см.


5. Обжим коннектора

Вставьте коннектор с кабелем в обжимной инструмент. Сожмите ручки инструмента до упора, чтобы обеспечить надежную фиксацию проводников в коннекторе. Убедитесь, что все контакты в коннекторе равномерно прижаты.

Проверка правильности обжима

После обжима кабеля важно проверить правильность соединения. Для этого можно использовать следующие методы:

  • Визуальный осмотр: убедитесь, что все проводники вошли в коннектор до конца и расположены в правильном порядке.
  • Тестер кабеля: подключите обжатый кабель к специальному тестеру, который проверит целостность всех пар проводников.
  • Проверка на работающем оборудовании: подключите кабель к компьютеру и сетевому устройству, чтобы убедиться в наличии соединения.

Типичные ошибки при обжиме кабеля RJ-45

При самостоятельном обжиме кабеля RJ-45 новички часто допускают следующие ошибки:

  • Неправильный порядок расположения проводников
  • Недостаточное или чрезмерное снятие внешней изоляции
  • Повреждение проводников при зачистке кабеля
  • Неполная вставка проводников в коннектор
  • Недостаточное усилие при обжиме коннектора

Избегая этих ошибок и следуя пошаговой инструкции, вы сможете качественно обжать кабель RJ-45 своими руками.


Особенности обжима экранированного кабеля

При обжиме экранированного кабеля (FTP, STP) следует учитывать наличие дополнительного экранирующего слоя. Процесс обжима в целом аналогичен обжиму неэкранированного кабеля, но есть несколько особенностей:

  • Экранирующую фольгу необходимо аккуратно отогнуть назад, не повредив ее
  • Следует использовать специальные экранированные коннекторы RJ-45
  • При обжиме нужно обеспечить контакт экранирующего слоя с металлическим корпусом коннектора

Соблюдение этих правил позволит сохранить экранирующие свойства кабеля и обеспечить высокое качество передачи данных.

Инструменты для профессионального обжима кабеля

Для тех, кто часто занимается обжимом сетевых кабелей, существуют профессиональные инструменты, упрощающие и ускоряющие этот процесс:

  • Многофункциональные кримперы с возможностью обжима различных типов коннекторов
  • Автоматические стрипперы для быстрой и точной зачистки кабеля
  • Профессиональные кабельные тестеры с расширенными возможностями диагностики
  • Инструменты для прокладки кабеля в труднодоступных местах

Использование профессионального инструмента позволяет значительно повысить скорость и качество работы при монтаже сетевых кабелей.


Заключение

Правильный обжим кабеля RJ-45 — важный навык для любого IT-специалиста или домашнего пользователя, желающего самостоятельно организовать локальную сеть. Следуя пошаговой инструкции и соблюдая основные правила, вы сможете качественно обжать сетевой кабель и обеспечить надежное соединение между устройствами.

Помните, что практика — ключ к успеху в этом деле. Чем больше кабелей вы обожмете, тем быстрее и качественнее будет получаться результат. Не расстраивайтесь, если первые попытки окажутся неудачными — это нормальный этап обучения.


Как обжать кабель для интернета своими руками

Кабели витая пара классифицируются по стандарту EIA/TIA 568 и по международной сертификации ISO 11801. Название у них такое из-за спаренных жил, которые свиты между собой. Существует несколько вариантов обжатия кабеля витая пара и коннектора RJ-45. Этот провод популярен тем, что используется для подключения персонального компьютера с хабом или свичем, а также при соединении двух ПК.

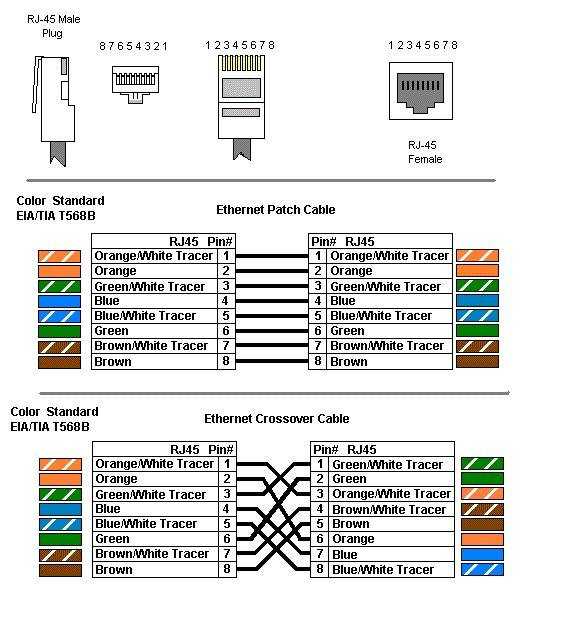

Цветовые схемы обжима в вилке RJ-45

Компьютер – хаб

На всех фотографиях показан кабель для интернета, который применяется в сетях LAN (Local Area Network) и DSL (Digital Subscriber Line).

Варианты подключения кабеля витая пара по стандарту EIA/TIA-568

Как заметно на фото, в обоих схемах кабеля обжимаются по похожей электрической схеме. Только место зеленой витой пары занимает оранжевая и наоборот. Эти пары, обжатые, как по варианту А так и В можно менять между собой, на работоспособности сети это никак не отразится. Вариант В более распространен при обжимке.

Схема подключения провода по схеме «Компьютер-хаб»

Компьютер – компьютер или хаб – хаб

При создании локальной сети из двух компьютеров, подключенных между собой без использования дополнительного оборудования (свича или хаба), предусмотрена следующая система:

Как подключать провода по схеме «Хаб-хаб» или «Компьютер-компьютер»

Для создания сети из двух компьютеров, достаточно один такой кабель вставить в их сетевые порты.

Один провод обжимается по варианту А, а второй по схеме В

Заметьте, что при подключении по схеме компьютер-компьютер, кабеля обжимаются по разным моделям.

Самые современные сетевые карты и хабы, при поддержке технологии Auto-MDIX, способны самостоятельно определять вариант обжатия кабеля и совершают внутреннюю подстройку. Новейшие компьютеры можно подключать к сети или другой машине напрямую, любым удобным способом, не думая о типе цветовой схемы распиновки.

Сравнение схем подключения

Схемы обжатия RJ-45 из четырех проводников

Четырехжильный сетевой провод RJ-45 быстро обрел популярность во времена массового распространения проводного интернета. По сравнению с аналогичным восьмижильным, он стоит в два раза дешевле. Из-за этого поставщики коммуникационных услуг повсеместно используют его при подключении традиционного интернета. При подключении компьютера к всемирной паутине или локальной сети, редко когда нужна скорость более 100 МБ/с. В этом случае делать патч-корд из четырехжильного кабеля финансово выгодно. Если у вас восьмижильный кабель, а скорость небольшая – есть смысл не обжимать все четыре витые пары, а сжать только две: это снизит скорость передачи данных с 1 ГБ/с до 100 МБ/с, а ресурс провода увеличит в два раза. Одна пара задействована для приема сигнала, вторая – для передачи.

Подключаются всегда провода под номерами 1,2,3,6.

Важно подключать проводники под соответствующими номерами

Схематическое изображение подсоединения кабеля для интернета

Электрическая схема подключения сетевой карты компьютера показывает принцип работы витых пар на прием и передачу информации

Электрическая схема подключения кабеля

На цепи видно, что обе пары подключены к хабу и компьютеру по принципу симметричной трансформаторной схемы. Она хороша тем, что подавляет помехи и наводки, гарантирует высокую степень защиты от ошибок монтажа и коротких замыканий.

При необходимости в дополнительной линии или при повреждении витых пар в кабеле, можно увеличить количество линий в два раза, не ухудшив скорость. Или исправить кабель, обжав коннектор на пары, которые до этого не использовались.

Электрические схемы обжатия четырехжильного кабеля аналогичны восьмижильному. На них показаны проводники, которые используются исключительно для приема и передачи сигнала. Пары, которые не применяются, обжимаются, но информация по ним не передается. Они могут эксплуатироваться для дополнительной передачи информации.

Обжимка кабеля по принципу компьютер – хаб (4 провода)

Таблица подключения провода на четыре жилы

Схема подключения компьютер – компьютер

При такой схеме происходит перекрестное соединение (один конец по плану А, второй по схеме В). Соединены оранжевая и зеленая пары.

Перекрестная схема соединения проводов

Как это будет выглядеть сверху в коннекторах

При обнаружении обрыва или короткого замыкания, не обязательно менять провод. Можно заменить витые пары в кабеле. Если ремонтируется вариант В, оранжевая пара меняется на коричневую, а на смену зеленой ставим синюю. Исправление по схеме А, подразумевает замену оранжевой пары на синюю, а зеленую на коричневую.

Неисправную пару можно всегда заменить дополнительной синей или коричневой. Важно помнить номера проводов при четырехжильном соединении кабеля RJ-45 (1,2,3,6).

Всевозможные варианты подключения кабеля витая пара на четыре провода

Как качественно обжать кабель своими руками

Необходимые инструменты для работы

  • кабель RJ-45 с исправными витыми парами. Он имеет много названий и вариаций: UTP – кабель без экрана защиты (Unshielded Twisted Pair), FTP – провод с экраном из фольги (Foiled Twisted Pair), STP – аналог FTP, только защитное покрытие для каждой пары отдельно (Shielded Twisted Pair). Провода витых пар делятся на шесть категорий, чем она выше, тем лучше характеристики кабеля. Самый распространенный шнур пятой категории (CAT 5). Главный критерий качества электропровода – четкость и яркость краски на витых парах проводника. На некачественном кабеле цвета едва различимы – это доставит массу неудобств при подключении;

  • Кабель для интернета rj-45
  • коннектор RJ-45. Второе название 8P8C (8 Position 8 Contact). Их можно купить в любом специализированном магазине;

Коннектор к кабелю

  • обжимные клещи или кримпер. С их помощью можно сэкономить время и упростить себе работу. Они бывают разных форм, с лезвием для зачистки изоляции или без них. Некоторые имеют возможность обжимать и провод телефонной линии. Самое важное свойство этого инструмента – равномерное сжатие всех проводов. Чтобы через 5 минут кабель не выпал из коннектора по причине плохой обжимки.

  • Инструмент для обжима или кримпер

Обжатие провода RJ-45

  1. Перед тем, как обжимать разъемы, отрежьте (клещами) кусок кабеля нужной длины под прямым углом, так, чтобы все проводники были ровные.
  2. С каждой стороны снимите внешнюю оболочку изоляции на 2,5 – 3,5 см. Только не повредите изоляцию самих проводников!

    Зачищенный и подготовленный провод

  3. Подберите жилы по цветам в правильной последовательности, согласно схеме обжима, которую вы выбрали. Для этого провода сначала расплетают и выравнивают. Затем они раскладываются в ряд в правильной последовательности и прижимаются плотно друг к другу. Концы провода откусывают кримпером на расстоянии 10 – 15 мм от края изоляции.

    Провода сортированы по схеме EIA/TIA 568 B. Обратите внимание, какой провод не стоит покупать (слева), так как на нем тяжело отличить коричневый проводник от оранжевого, в отличии от аналога (справа)

  4. Очень аккуратно одеваем коннектор в кабель. Нужно постоянно наблюдать за проводниками, чтобы они не перепутались и прошли в правильной последовательности. Проталкивайте жилы, пока они не войдут до конца и не упрутся в стенку разъема. Если вы все сделали правильно, проводники были отрезаны ровно, они все зайдут в разъем равномерно и до упора.
    Изоляция, при этом, окажется внутри корпуса. Если проводники вне коннектора не изолированы, обязательно вытяните их и обрежьте до нужной длины.

    Как правильно подсоединять провода к коннектору

  5. Когда кабель готов, осталось его только закрепить. Вставьте коннектор в соответствующее гнездо кримпера и до упора плавно зажмите рукоятку.
  6. После обжатия, обязательно пошатайте провод рукой. Он должен крепко удерживаться в коннекторе.
  7. Обжать другой конец кабеля аналогично схеме.

Четырехжильный кабель обжимается аналогично. Отличие только в количестве пар. Помните про последовательность канавок, как уже писалось выше для кабеля на две пары: 1,2,3,6.

Обжим кабеля без инструмента

Если у вас нет инструмента или не оказалось его под рукой, кабель RJ-45 можно обжать при помощи обыкновенной плоской отвертки. Во время проведения процедуры будьте осторожны, потому что «ручной» метод:

  • не всегда обеспечивает необходимое качество обжима;
  • увеличивается вероятность сломать или испортить кабель.

Алгоритм обжатия без клещей:

  • Делать нужно все аналогично описанному выше: отрезать кабель, зачистить внешнюю изоляцию.
  • Сортируйте жилы по цветам, как на выбранной электрической схеме.
  • Опять обрежьте проводники до нужной длины.
  • Аккуратно вставьте в разъем.
  • Переверните коннектор защелкой вниз, а контактами к себе. Уложить его на плоскую поверхность стоит таким образом, чтобы края разъема надежно опирались на какое-либо основание. А фиксатор был свободным, чтобы избежать случайных поломок.
  • Возьмите в руки отвертку и, осторожно нажимая, зафиксируйте защелку кабеля до тех пор, пока она не прекратит выступать из корпуса коннектора. Тогда кабель будет надежно закреплен в корпусе.

  • Если под рукой нет обжимных клещей, эту процедуру можно сделать при помощи плоской отвертки
  • Осторожно нажимая отверткой, утопите вниз остальные контакты. Они должны пройти сквозь слой изоляции и закрепиться в проводящей жиле. Будьте очень аккуратны! Не повредите хрупкие пластины контактов.

Схематическое изображение подключения

Проверка надежности соединения

Протестировать крепление можно тремя способами:

  • подключить на месте и проверить идет ли передача и прием, не теряются ли пакеты;
  • сделать прозвонку мультиметром;
  • подключить к специальному тестеру.

Специальный тестер для проверки подключения

Заключение

В этой статье были рассмотрены всевозможные схемы подключения кабеля типа витая пара; как обжать провод из четырех и восьми жил, как сделать это без помощи специального инструмента, как осуществить проверку работоспособности смонтированной схемы. Надеюсь, вы почерпнули необходимую вам информацию и эта статья поможет вам сделать качественную обжимку электрического провода.

Источник

Как обжать сетевой кабель (витая пара FTP, UTP)

Чтобы соединить два компьютера в небольшом помещении, не потребуется особых усилий, достаточно будет небольшого отрезка кабеля и патч-корд.

А вот при прокладке в большом здании, где нужно соединить между собой большое количество компьютеров, потребуется много кабеля – если посмотреть характеристики FTP или UTP кабеля, вы увидите, что длина в упаковке более 300 метров. Сначала сетевой кабель прокладывается по схеме, его подводят к каждому устройству, и лишь затем начинают обжим.

Для обжатия сетевого кабеля потребуется сам сетевой кабель (витая пара), обжимной инструмент кримпер (для RJ-45), два коннектора RJ 45, нож для снятия изоляции.

Сетевой кабель

Коннектор RJ-45



Кримпер



Сначала нужно снять внешнюю изоляцию. С помощью острого ножа срезается около трех сантиметров изоляции, также можно воспользоваться кримпером, имеющим лезвие для проведения этой работы. Важно: снимаем только внешнюю изоляцию, оболочку с проводников не трогаем. Распутываем все пары токопроводящих жил и выравниваем их очень аккуратно.

Располагаем проводники по схеме обжима (прямая и перекрестная). Прямая схема – проводники располагаются на обоих концах кабеля в коннектор одинаково, перекрестная – используется разное устройство проводников на концах кабеля. Чаще всего применяется прямая схема расположения (прямой кабель).

После того, как мы выстроили проводники согласно схеме, следует выровнять их и расположить максимально параллельно друг другу. Отрезаем от проводников лезвием криммера или ножом половину длины. Вставляем проводники в коннектор RJ-45 и обжимаем при помощи обжимного инструмента. Важно проконтролировать, чтобы каждый проводник соответствовал отверстию в коннекторе. После того, как все проводники вставлены в коннектор, начинаем обжим сетевого кабеля. Вставляем коннектор с подсоединенным кабелем в кримпер и сжимаем рукоятки обжимного устройства, подобно работе с плоскогубцами. Таким же образом обжимаем кабель на другом конце.

Если у вас нет обжимного инструмента, потребуется отвертка и острый нож. Сначала снимаем изоляцию с кабеля при помощи ножа, слегка надрезав его и сняв около трех сантиметров внешней оболочки. Раскручиваем пары проводов и располагаем параллельно друг другу согласно схеме обжима. Обрезаем половину длины проводников, чтобы они лежали ровно друг к другу по длине. Вставляем жилы в коннектор до упора, вдавливаем каждый проводок в коннектор при помощи отвертки. Важно не применять чрезмерных физических усилий при таком способе обжима, поскольку можно легко сломать пластиковый наконечник.

Схема обжима сетевого кабель RJ-45 4 витых пары

Итак, обжать сетевой кабель своими руками довольно просто, даже если под рукой нет специального инструмента кримпера. Так вы сможете в любое время передвинуть компьютеры в удобное место и не просить о помощи профессиональных специалистов.

Yankok Универсальный кабельный тестер RJ45 RJ12 RJ11 Обжимной инструмент (зачистка / обрезка / C

Ошибка Save Liquid (строка значка продукта 32): результат вычислений — «-Infinity»%

35,99 $

| /

Поделись этим:

✅Универсальный модульный обжимной инструмент — быстрая и надежная установка разъемов с модульным обжимом для передачи голоса и данных. Обжим RJ45 Cat 3/4/5/5e/6 (8×8) (8P8C), RJ12 6-контактный (6×6) (6P6C), RJ11 4-контактный (6×4) (6P4C) и RJ11 2-контактный (6×2) (6P2C) ). ПРИМЕЧАНИЕ: НЕ для использования с вилками типа AMP/TYCO и НЕ обжимает коннекторы.

✅Встроенный кабельный тестер RJ45. Работает от батареи LR44 (не входит в комплект), поставляется с руководством пользователя и инструкцией. Светодиодный индикатор отображает состояние подключения проводов, тестирование кабелей UTP и STP (RJ45, RJ12, RJ11), светодиоды № 1– № 8 показывают конфигурацию 8-контактного провода. Аккумулятор и тестер съемные.

✅Встроенный нож для зачистки кабеля – лезвие SK5 гарантирует его качество, поставляется со сменным набором лезвий. Зачищает и режет кабели Ethernet, кабели с парными жилами (RJ11, RJ12, RJ22, RJ45), витую пару, кабели для передачи голоса и данных, нет необходимости покупать нож или инструмент для зачистки отдельно, защитный кожух на ножах для резки и зачистки снижает риск травмы.

✅Храповой механизм полного цикла – Храповой механизм предотвращает освобождение разъема до полного сжатия. Обжимные матрицы изготовлены из высокоуглеродистой стали с прецизионной шлифовкой, стальной корпус с черным оксидным покрытием обеспечивает превосходную производительность и долговечность. Эргономичные рукоятки повышают комфорт, улучшают видимость и позволяют быстро идентифицировать.

🎁Что в посылке? — Блистерная упаковка включает в себя 1x RJ45 RJ12 RJ11 обжимной кабельный тестер, поставляется с 1x набором лезвий, 1x сумкой для инструментов, 1x руководством пользователя и 3x сетевыми разъемами для тестирования. После использования вы можете удобно хранить его благодаря функции блокировки, что делает этот универсальный сетевой инструмент одним из лучших на сегодняшний день.



MPN:
YKNT-CTC-N5684CR

Что в упаковке?
1x RJ45 RJ12 RJ11 Кабельный тестер
1x Набор лезвий
1x Сумка для инструментов
1x Руководство пользователя
3x Батареи LR44
3x Сетевые разъемы для тестирования

Стандартная доставка 5-7 дней. Если товар отсутствует на складе, заказ будет отправлен из Китая, и мы вышлем вам подтверждение перед отправкой посылки.
Международный заказ: товар будет отправлен со склада в Китае международной доставкой в ​​течение 8-15 дней в нормальных условиях. Время и дата доставки варьируются в зависимости от расстояния в разных странах, в отдаленные районы может взиматься дополнительная плата за доставку, а иногда доставка посылки занимает 10-20 дней.

Оптовая скидка:
При заказе 2 шт. скидка 3% на 28,12 долл. США
При заказе 3 шт. скидка 5% на 27,54 долл. США
При заказе 4 шт. скидка 7% на 26,96 долл. США

Объемная цена:
Мы принимаем как розничные, так и оптовые заказы, свяжитесь с нами для оптовых скидок и деталей доставки, если у вас минимальный объем заказа более 10 комплектов.

ПРИМЕЧАНИЕ:
Обжимной инструмент НЕ предназначен для использования со штекерами типа AMP/TYCO и НЕ обжимает разъемы EZ-RJ45 (сквозные разъемы).

Материалы:
Материал лезвия: SK5
Материал ручки: ПВХ методом погружения Витая пара, Ethernet, RJ45 для передачи голоса и данных.
Встроенный кабельный тестер для тестирования кабелей UTP и STP (RJ45, RJ12, RJ11), светодиод № 1– № 8 показывает конфигурацию 8-контактного провода.
Храповой механизм полного цикла предотвращает освобождение соединителя до полного сжатия.
Предохранитель с храповым механизмом и защита лезвия на режущих и зачищающих ножах снижают риск получения травм.
Плашки обжимные прецизионно отшлифованы из высокоуглеродистой стали. Быстрый и надежный обжимной инструмент со стальным корпусом для долговечности.
Эргономичные удобные рукоятки повышают комфорт, улучшают видимость и позволяют быстро идентифицировать.

О Yankok®:
Yankok® предлагает полную линейку продуктов VDV, созданных для подготовки, подключения и тестирования сетевых, телефонных, CATV, домашних кинотеатров, спутниковых и защитных кабелей для жилых и коммерческих систем.
Компания Yankok® производит высококачественные профессиональные ручные инструменты, которые обеспечивают производительность, надежность и точность, необходимые для качественного выполнения работы.
Мы используем только высококачественные материалы, превосходное качество изготовления и держим производство как можно ближе к дому, чтобы производить отличные продукты, отвечающие требованиям профессионалов, которые используют их каждый день.

Ссылка на товар в нашем магазине Amazon Store База в США:
www.amazon.com/dp/B07VGLNTFF

Обжим Rj45

Вы можете быстро и легко обжать RJ-45 на кабеле с помощью обжимного инструмента или без него. Если у вас есть обжимной инструмент, снимите часть оболочки, распутайте и расположите провода в правильном порядке, вставьте их в разъем и используйте обжимную часть инструмента, чтобы вдавить маленькие контакты в провода и закрепить разъем. Если у вас нет обжимного инструмента, не беда! С помощью ножниц или канцелярского ножа отрежьте часть оболочки на конце кабеля, раскрутите и расположите небольшие кабели в правильном порядке, вставьте их в разъем RJ-45 и используйте маленькую плоскую головку. отверткой, чтобы прижать каждый из штифтов.

Зачистите кабель на 25 мм (1 дюйм) от конца. Вставьте кабель в секцию съемника инструмента и крепко сожмите его. Затем вращайте обжимной инструмент вокруг кабеля плавным и равномерным движением, чтобы создать чистый срез. Держите инструмент зажатым и потяните к концу провода, чтобы удалить оболочку.

  • Секция зачистки представляет собой круглое отверстие рядом с ручкой инструмента.
  • Оболочка должна сняться аккуратно, оставив провода открытыми.

Раскрутите и выпрямите жилы внутри кабеля. Внутри кабеля вы увидите связку скрученных вместе меньших проводов. Разделите скрученные провода и выпрямите их, чтобы их было легче рассортировать в правильном порядке.

  • Отрежьте небольшой пластиковый разделитель проводов или жилу, чтобы они не мешали.
  • Не отрезайте и не удаляйте провода, иначе вы не сможете обжать их в разъеме.

Расположите провода в правильном порядке. Пальцами расположите провода в правильном порядке, чтобы их можно было правильно обжать. Правильная последовательность следующая слева направо: оранжевый/белый, оранжевый, зеленый/белый, синий, синий/белый, зеленый, коричневый/белый, коричневый.

  • Всего 8 проводов, которые нужно расположить в правильной последовательности.
  • Обратите внимание, что провода с маркировкой Оранжевый/Белый или Коричневый/Белый обозначают маленькие провода двух цветов.

Разрежьте провода по ровной линии  1 2  дюймов (13 мм) от обшивки. Держите провода большим и указательным пальцами, чтобы держать их в порядке. Затем используйте режущую часть обжимного инструмента, чтобы разрезать их по ровной линии.

  • Режущая часть инструмента напоминает кусачки.
  • Чтобы правильно обжать разъем RJ-45, провода должны располагаться ровной линией. Если вы обрезаете их по неровной линии, продвиньтесь дальше по проводам и снова обрежьте их.

Вставьте провода в разъем RJ-45. Держите разъем RJ-45 таким образом, чтобы зажим находился снизу, а небольшие металлические контакты были обращены вверх. Вставьте кабель в разъем так, чтобы каждый из маленьких проводов попал в небольшие канавки в разъеме.

  • Оболочка кабеля должна располагаться внутри разъема так, чтобы он проходил мимо основания.
  • Если какой-либо из тонких проводов согнут или неправильно входит в канавку, вытащите кабель и выпрямите провода пальцами, прежде чем пытаться снова.
  • Провода должны быть вставлены в правильном порядке, и каждый провод должен войти в канавку, прежде чем обжимать разъем.

Вставьте разъем в обжимную часть инструмента и дважды сожмите.  Вставьте разъем в обжимную часть инструмента до упора. Сожмите ручки, чтобы обжать разъем и закрепить провода. Отпустите ручки, затем снова сожмите инструмент, чтобы убедиться, что все штифты нажаты вниз.

  • Обжимной инструмент вдавливает маленькие штифты в канавки на провода, удерживая их и подключая к разъему RJ-45.

Отсоедините кабель от инструмента и убедитесь, что все штифты опущены.  Выньте разъем из инструмента и посмотрите на штифты, чтобы убедиться, что все они вставлены по ровной линии. Слегка потяните за разъем, чтобы убедиться, что он подключен к кабелю.

  • Если какой-либо из штырьков не нажат, вставьте провод обратно в обжимной инструмент и снова обожмите его.

Крепление разъемов RJ-45 без обжимного инструмента

Разрежьте наружную оболочку кабеля ножницами. Возьмите ножницы и аккуратно надрежьте пластиковую оболочку примерно в 1 дюйме (25 мм) от конца кабеля. Убедитесь, что вы не перерезали провода внутри. Когда ножницы проникнут в оболочку, поверните кабель и ножницы, чтобы сделать надрез вокруг кабеля. Затем просуньте кончики пальцев под чехол и потяните его к концу.

  • Не делайте первоначальный разрез слишком глубоко.

Отделите и выровняйте тонкие жилы в кабеле.  Пальцами раскрутите и выпрямите оголенные провода после снятия оболочки. Если есть пластиковый сердечник или проволочный разделитель, отрежьте его ножницами.

Расположите провода в правильном порядке. Расположите провода слева направо в следующем порядке: оранжевый/белый, оранжевый, зеленый/белый, синий, синий/белый, зеленый, коричневый/белый, коричневый. Их необходимо расположить в определенном порядке, чтобы правильно обжать разъем RJ-45.

  • Некоторые провода имеют два цвета, например оранжевый и белый.

Обрежьте провода 1 2 дюймов (13 мм) от оболочки. Соедините провода вместе и удерживайте их большим и указательным пальцами. Затем используйте ножницы, чтобы вырезать их. Убедитесь, что они обрезаны ровно.

  • Провода должны быть ровными, чтобы попасть в канавки разъема.
  • Если вы обрезаете провода неравномерно, сдвиньте их ниже и снова обрежьте их, чтобы их концы находились на прямой линии.

Вставьте провода в канавки разъема RJ-45.  Держите разъем так, чтобы металлические штифты или скобы были направлены вверх, а зажим — вниз. Соедините маленькие провода в правильном порядке и вставьте их в разъем. Они должны войти в канавки соединителя так, чтобы конец оболочки кабельного фитинга проходил сразу за основанием соединителя.

Нажмите на штифты с помощью плоской отвертки. Найдите маленькие металлические штифты на концах канавок разъема. Используйте тонкую плоскую отвертку, чтобы надавить на каждый штифт. Вставьте контакты 1 за 1, чтобы они полностью вдавились в каждый провод.

  • Будьте осторожны, чтобы не треснуть и не сломать пластиковый разъем.

Потяните за конец разъема, чтобы убедиться, что он надежно закреплен. Дважды проверьте, все ли контакты вставлены в провод, и слегка потяните разъем, чтобы убедиться, что он не соскользнет. Каждый из штифтов должен быть вставлен на одном уровне, чтобы образовалась ровная линия.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
