Как правильно обжать наконечники для проводов. Какие инструменты потребуются для обжима кабеля. Можно ли обжать провода без специальных инструментов. Основные виды наконечников и способы их опрессовки.
Что такое обжим проводов и зачем он нужен
Обжим проводов — это способ механического соединения проводника с контактным наконечником или гильзой путем деформации металлической части наконечника. При правильном выполнении обжим обеспечивает надежный электрический контакт и механическую прочность соединения.
Основные преимущества обжима проводов:
- Высокая надежность и долговечность соединения
- Низкое переходное сопротивление
- Устойчивость к вибрациям и механическим нагрузкам
- Возможность быстрого монтажа и демонтажа
- Компактность соединения
Обжим широко применяется при монтаже силовых и слаботочных электрических цепей в различных отраслях — от бытовой техники до промышленного оборудования и транспорта.
Основные виды наконечников для обжима проводов
Для обжима проводов используются различные типы наконечников:
1. Втулочные наконечники

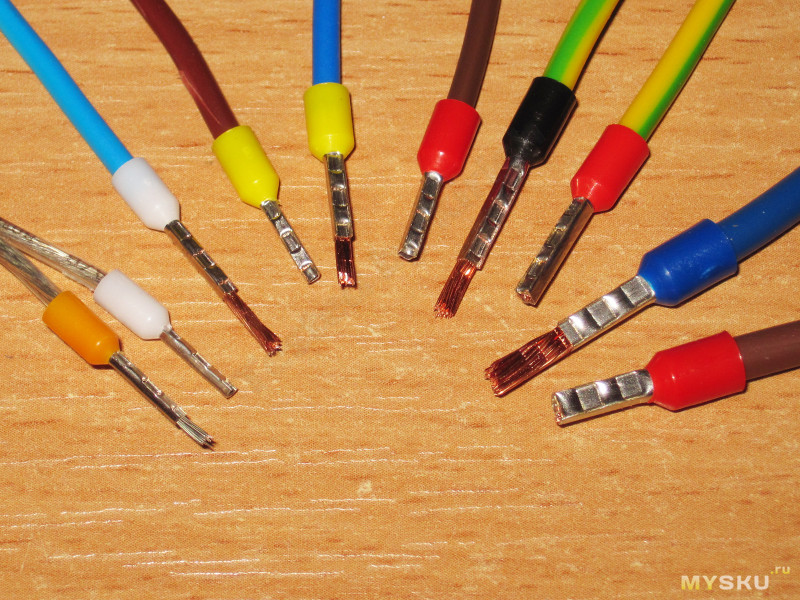

Представляют собой металлическую гильзу, в которую вставляется зачищенный конец провода. После обжима образуется цилиндрическое соединение. Применяются для оконцевания многожильных проводов.
2. Кольцевые наконечники
Имеют кольцевую клемму для крепления под винт или болт. Используются для надежного подключения к клеммникам и шинам.
3. Вилочные наконечники
Оснащены U-образным контактом для крепления под винт. Удобны при частом отсоединении проводов.
4. Штыревые наконечники
Имеют штыревой контакт для вставки в гнездовые разъемы. Применяются в электронике и автомобильной технике.
5. Плоские (ножевые) наконечники
С плоским контактом для вставки в ножевые разъемы. Часто используются в бытовой технике.
Выбор типа наконечника зависит от способа подключения и условий эксплуатации.
Инструменты для обжима проводов
Для качественного обжима необходимы специальные инструменты:
1. Пресс-клещи (кримперы)
Наиболее распространенный инструмент для обжима. Имеют сменные матрицы для разных типов и сечений наконечников. Обеспечивают высокое качество опрессовки.
2. Механические пресс-клещи
Работают по принципу рычага. Развивают большое усилие, подходят для обжима силовых наконечников больших сечений.
3. Гидравлические пресс-клещи
Используют гидравлический привод для создания высокого усилия обжима. Применяются для опрессовки наконечников больших сечений.
4. Электрогидравлические прессы
Автоматизированные устройства для серийного обжима. Обеспечивают высокую производительность и стабильное качество.
Выбор инструмента зависит от типа наконечников, сечения проводов и объема работ.
Как правильно обжать наконечник на провод
Процесс обжима включает следующие этапы:
- Зачистите изоляцию провода на длину, соответствующую глубине гильзы наконечника.
- При необходимости скрутите жилы многожильного провода.
- Вставьте зачищенный конец провода в гильзу наконечника до упора.
- Поместите наконечник с проводом в соответствующее гнездо обжимного инструмента.
- Плавно сожмите рукоятки инструмента до полного смыкания матриц.
- Извлеките обжатый наконечник и проверьте качество соединения.
Правильно обжатый наконечник должен плотно обхватывать провод без повреждения жил. Провод не должен выдергиваться из наконечника при приложении умеренного усилия.
Можно ли обжать провода без специального инструмента
При отсутствии профессионального инструмента возможно выполнить обжим подручными средствами, но качество соединения будет ниже:
- Обжим плоскогубцами — подходит только для мелких наконечников. Сложно обеспечить равномерное усилие.
- Использование молотка — велик риск повреждения провода и наконечника.
- Сжатие в тисках — не обеспечивает нужной формы обжима.
Такие методы допустимы только в крайнем случае для временного соединения. Для ответственных соединений рекомендуется использовать специализированный инструмент.
Типичные ошибки при обжиме проводов
При выполнении обжима следует избегать распространенных ошибок:
- Неправильный выбор сечения наконечника
- Недостаточная длина зачистки изоляции
- Неполная вставка провода в гильзу наконечника
- Использование несоответствующей матрицы обжимного инструмента
- Недостаточное или чрезмерное усилие обжима
- Смещение места обжима относительно гильзы наконечника
Эти ошибки могут привести к ненадежному соединению, повышенному сопротивлению контакта и даже возгоранию проводки.
Преимущества обжима перед другими способами соединения проводов
По сравнению с альтернативными методами обжим имеет ряд преимуществ:
Обжим vs пайка:
- Не требует нагрева — подходит для термочувствительных материалов
- Выше механическая прочность соединения
- Быстрее выполняется, особенно в полевых условиях
Обжим vs винтовые клеммы:
- Более компактное соединение
- Не ослабевает со временем из-за вибрации
- Ниже переходное сопротивление
Обжим vs скрутка:
- Выше надежность и долговечность
- Лучше выдерживает механические нагрузки
- Проще выполнить герметизацию соединения
При правильном выполнении обжим обеспечивает оптимальное сочетание электрических и механических характеристик соединения.
Советы по выбору качественных наконечников для обжима
При выборе наконечников следует обращать внимание на следующие факторы:
- Материал — предпочтительны медные луженые наконечники
- Толщина стенки гильзы — должна соответствовать сечению провода
- Качество покрытия — отсутствие заусенцев и неровностей
- Соответствие размеров стандартам
- Наличие маркировки сечения на наконечнике
- Репутация производителя
Использование качественных наконечников в сочетании с правильной техникой обжима гарантирует надежное и долговечное соединение проводов.
Как обжать наконечник без инструмента
Что делать если у вас под рукой нет специальных инструментов для опрессовки или просто не хочется их покупать, если нужно обжать всего лишь один или два наконечника?
Многие сталкиваясь с этой проблемой прибегают к неправильным способам, которые в дальнейшем только ухудшают контакт, не обеспечивая надежного соединения.
Они начинают расплющивать наконечник молотками, просто сдавливать его в слесарных тисках, сминать пассатижами, запрессовывать зубилом. Все эти методы не верные и не приносят нужного результата.
После такой самодеятельности получается плохой контакт с его дальнейшим нагревом в процессе работы.
Правда некоторые умудряются и гидравлическим прессом обжать наконечник так, что провод спокойно вылезает из него, стоит потянуть с небольшим усилием.
Есть другие способы обжатия наконечниками силовых проводов с применением подручных средств, которые можно встретить практически у каждого в гараже или дома.
Какой наконечник выбрать
Перед началом обжима необходимо правильно выбрать наконечник. Стоит помнить, что наконечники бывают различных видов — разная толщина гильзы, разный диаметр входного отверстия. Причем это бывает у наконечников одного сечения, но разных class=»aligncenter» width=»788″ height=»455″[/img]
Поэтому не всегда одной и той же матрицей, можно опрессовать 2 разных наконечника под провод одинакового сечения. Кроме этого, количество опрессовок гильзы также может отличаться. Если вы хотите добиться качественного соединения, которое надежно прослужит вам годами, воспользуйтесь следующими рекомендациями.
Очищенная от изоляции жила, должна четко соответствовать диаметру хвостовой части наконечника.
Люфт может быть и он допустим, но он должен быть минимальным.
Если материал наконечника алюминий, то здесь с выбором попроще. Подбираете наконечник того же сечения, что и сечение провода. Ориентироваться можно по надписям на лопатке контактной части.
А вот если материал изделия медь, то возникают определенные сложности. Но и здесь есть несколько решений.
- ⚡
существуют ГОСТ-овские таблицы, по которым можно подобрать нужный тип. Но это не совсем удобно, т.к. необходимо четко знать и различать классы гибкости жил, да и таблицы эти у вас не будут под рукой. - ⚡
замерить диаметр жилы обыкновенным штангенциркулем. После чего сравнить его с диаметром внутренней части хвостовика наконечника. Сделать это можно тем же штангенциркулем, либо по надписям на лопатке.
Третья цифра в сокращении ТМ-35-8-9 как раз и будет тем самым необходимым диаметром. То есть, если диаметр жилы который вы замерили, оказался равным 8,5мм, то самым подходящим наконечником будет именно с маркировкой ТМ-35-8-9.
Заметьте, что диаметр жилы должен быть чуть-чуть меньше, но никак не больше диаметра хвостовика.
Материал изготовления наконечника и гильз должен быть одинаковым с материалом изготовления провода или кабельной жилы.
Алюминиевые провода соединяйте с помощью алюминиевых гильз и наконечников. Медные с медными. Иначе коррозийных процессов не избежать.
Если нужно соединить алюминиевый наконечник с медным контактом (на выключателе или рубильнике), используйте алюмо-медный наконечник или подкладывайте алюмо-медные шайбы.
Для стыковки медных и алюминиевых жил кабеля есть специальные алюмо-медные гильзы.
Материалы
Для выполнения работ потребуется не только наличие материалов в виде гильз, но и ручных или механических (гидравлических) пресс-клещей. Образцы с рынка способны обжать гильзу с проводниками, сечением до 120 миллиметров квадратных. Для больших кабелей предусмотрен пресс, работающий на гидравлике и приводимый в движение с помощью соответствующего привода.
Есть и специальные клещи с матрицей, которая рассчитана на регулирование пуансонов. Это удобно в том плане, что не нужно регулировать клещи на какой-либо размер: достаточно вставить проводник и матрица сама встанет в нужное положение.
Сварка — альтернатива обжатию
Важно! Если предстоит работа с проводами из алюминия, нужна будет специальная вазелиново-кварцевая паста, удаляющая с жилок пленку окиси и препятствующая ее появлению вновь.
Вам это будет интересно Особенности провода ППВ
Медные же проводники не нуждаются в подобной обработке и, для снижения трения, лучше вообще смазать их простым вазелином. Все дело в том, что во время прессовки и деформации жилки могут быть повреждены, а смазочные материалы, проводящие ток, способны минимизировать риск повреждения.
Альтернативы опрессовке
Подготовительные работы с кабелем
Очистите изоляцию с жил кабеля на необходимую длину. Какова эта длина?
Она должна равняться глубине наконечника, плюс 5мм запаса.
Запас требуется, потому что наконечник при опрессовке будет вытягиваться и деформироваться (особенно алюминиевый). Срез изоляции старайтесь делать ровным, строго под углом 90 градусов к оси самого кабеля.
Если жилы кабеля имеют треугольную форму их необходимо сточить напильником для скругления. Иначе никогда не добиться вот такой плотности при опрессовке:
После удаления изоляции голую жилу требуется зачистить и обезжирить. Для этого воспользуйтесь специальными контактными пастами.
Обжимные инструменты другого типа
Обжимные инструменты различных производителей имеют свою форму, но когда дело доходит до самого удобного варианта — отметим автоматический обжимник.
Такой девайс не требует поиска отверстия, которое лучше всего подходит для данного наконечника. Отверстие одно, и во время зажима оно автоматически приспосабливается к вставленному концу муфты и зажимам.
На различных сайтах и интернет-магазинах этот тип обжимной машины называют универсальным, но диапазон поперечных сечений проводников которые он поддерживает обычно ограничен, например от поперечного сечения 0,25 до 6 мм2 или от 6 до 16 мм2. Более универсальными, с точки зрения диапазона поперечного сечения проволоки, являются ручные обжимки типа показанного выше.
Порядок опрессовки наконечников и гильз
Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода. Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.
Следующий вопрос, который возникает у несведущего пользователя, а сколько раз, я должен обжать прессом наконечник? Один, два или три раза? Это зависит от 2-х параметров:
- ⚡
от длины наконечника - ⚡
и ширины матрицы
В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов, Учтите один момент, что данная таблица предназначена для наконечников и гильз сделанных по ГОСТ. Чем они отличаются от других марок можно узнать в статье Кабельные наконечники маркировка и виды.
Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.
- ⚡
первую по счету опрессовку наконечника нужно делать ближе к лопатке (там куда вставляется болт) - ⚡
следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника - ⚡
для гильз действуют те же самые правила
Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!). И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим.
В первую очередь это касается всех алюминиевых изделий. Для меди это еще не настолько критично.
При обжиме со стороны лопатки — наконечник будет как бы налазить на жилу, все более уплотняя соединение.
Изолированные наконечники имеют даже специальную цифровую маркировку подсказывающую порядок прессования.
Опрессовка заканчивается в момент когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3мм от предыдущего места обжима и продолжаете обжим.
При опрессовке допустимо образование небольшого облоя. Его можно убрать или сточить напильником. Очень распространенная ошибка — образование больших «ушей» на наконечнике. Это получается в результате не правильного выбора матрицы.
Если такие «уши» все же появились, не стоит их спиливать под ноль, до основания гильзы. Иначе может образоваться щель в наконечнике и прослабнет контакт обжима.
После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.
Что это такое
Опрессовкой называют такой способ соединения проводников, который предполагает использование специальных проводниковых гильз.
Сами гильзы внешне похожи на обычные металлические трубки, выполняющие роль пассивного соединительного механизма.

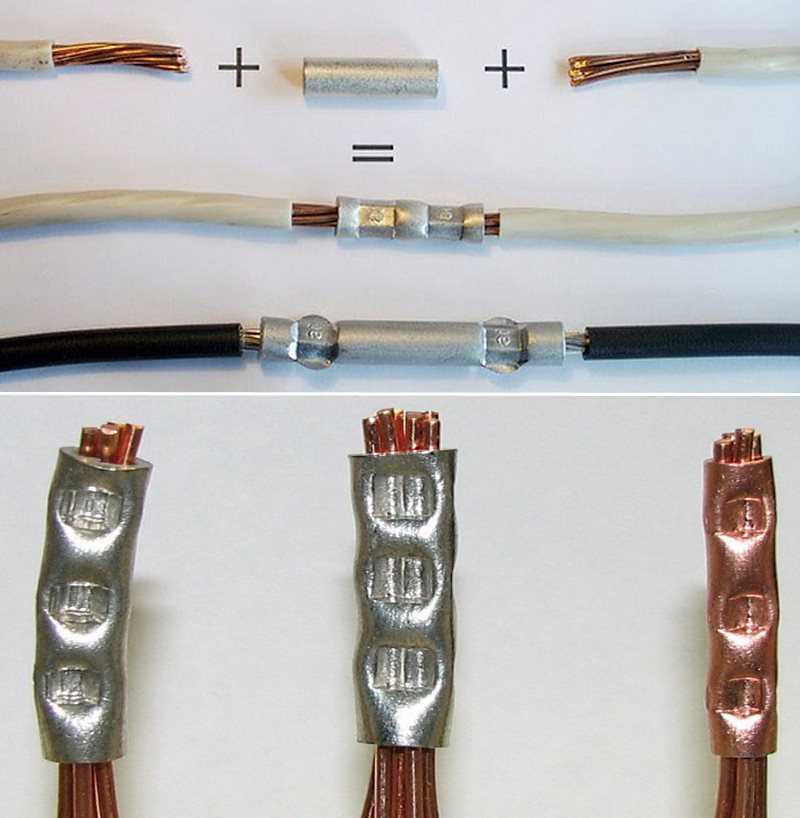

Пример отпрессованных проводов
Жилы кабелей, которые подлежат соединению, вставляют в трубку с разных концов, а затем сжимают ее специальными пресс-клещами. В конечном итоге получается надежный и ровный контакт, образующий так называемый электрический узел. Сжимают гильзу в двух и более местах в зависимости от типа проводов, площади сечения их жил и длины самой трубки. Во время сжатия деформируется как гильза, так и жилы, а это, в свою очередь, сжимает токопроводящие поверхности. В результате получает сильный и надежный электрический контакт двух проводников.
Важно! Место соединения, как правило, изолируется термоизолирующей трубкой или изолентой из поливинилхлорида.

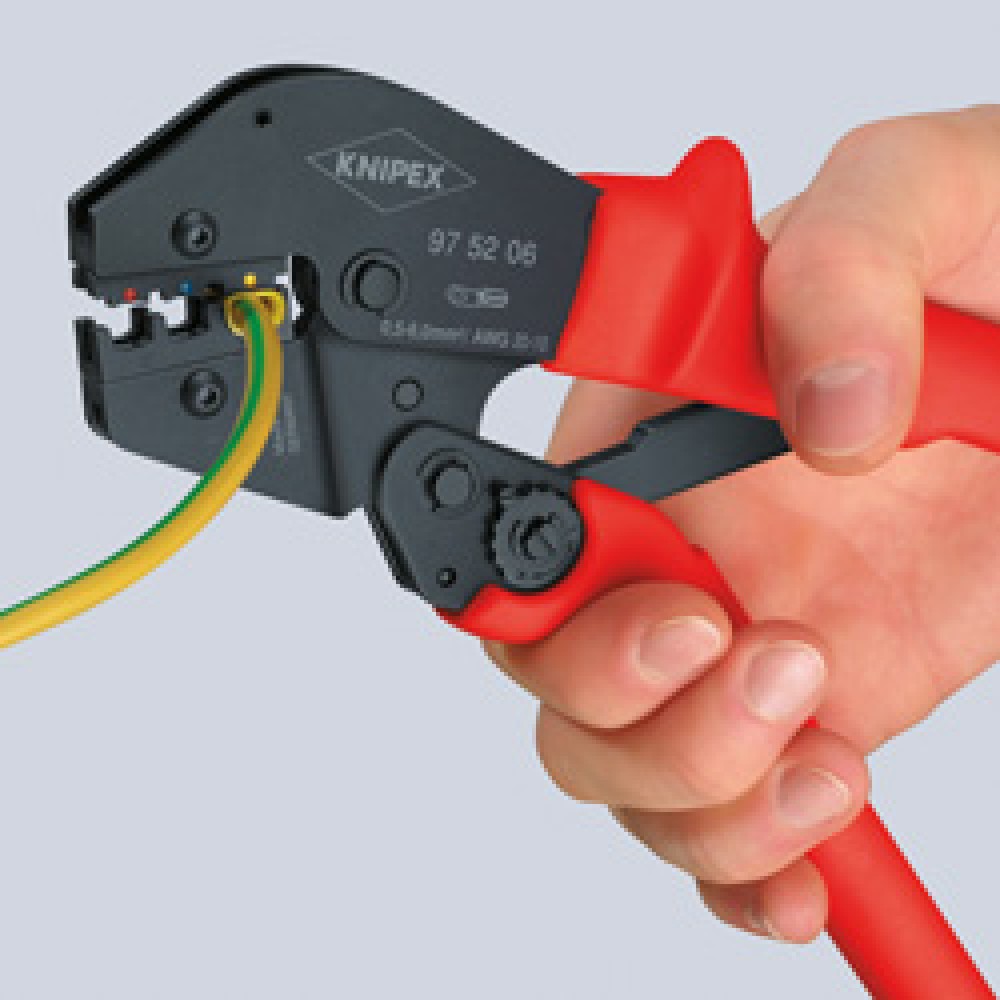

Кримпер с изоляционными ручками
Применение пресс-клещей
Самым распространенным инструментом, который успешно применяется для выполнения электромонтажных работ даже в бытовых условиях, являются пресс-клещи.
Такие инструменты, как правило, имеют в своей конструкции несколько гнезд, каждое из которых предназначено для обжима гильз определенного диаметра. Форма гнезд в зависимости от модели пресс-клещей может быть квадратной или трапециевидной. Соответственно, такую же форму принимает и поперечное сечение гильзы после ее обжатия. Кроме формы и размеров, гнезда пресс-клещей различных моделей отличаются между собой наличием или отсутствием в конструкции пластиковых фланцев, которые позволяют более качественно выполнить опрессовку многожильного провода. Чтобы можно было различать гнезда пресс-клещей разного размера, на них наносят разноцветную маркировку.
Для опрессовки гильз в термоусадочной оболочке используются матрицы с более закругленными обводами, чтобы не повредить оболочку (на фото справа)
Воспользовавшись простыми рекомендациями, выполнить качественную опрессовку при помощи пресс-клещей сможет даже тот, кто никогда ранее не выполнял такую процедуру.
- Гильзу со вставленными в нее проводами помещаем в гнездо пресс-клещей соответствующего диаметра.
- Воздействуя на ручки-рычаги клещей, опрессовываем гильзу вместе с помещенными в нее проводами.
Опрессовка проводов гильзами ГСИ
Провод 1,5 кв. мм и гильза ГСИ-1,5 в ПВХ-оболочке Кримпер СТК-01 с овальным профилем обжима Опрессовка гильзы После обжима на гильзе читается условное обозначение сечения (цифра 1) Обжим второй части провода Готовое опрессованное соединение проводов
Источник
Другие способы соединения, их преимущества и недостатки
Самый распространенный метод после обжима проводов — пайка. В электронике она до сих пор занимает лидирующие позиции, поскольку обладает высокой механической прочностью. Из недостатков стоит отметить, что во влажной среде и местах с большими температурными перепадами, такой способ соединения не подойдет.
Другой известный способ – скрутка. Основное преимущество метода заключается в его реализации – требуется минимальный набор инструментов. При соединении проводники остаются в целостности. Чтобы скрутить провода, требуется лишь очистить небольшие их участки от изоляционного слоя.
Демонтаж соединения тоже не должен вызывать вопросов. Единственная сложность, которая может возникнуть на этапе выполнения работ — небольшая площадь контакта, а также низкая надежность соединения.
Обжимной соединитель проводов совмещает в себя достоинства всех способов.
Обжим проводов наконечниками, что важно знать
Обжим вместо пайки
Рубрики статей
- Все
- Новости и новинки
- Новости компании
- Обзоры продукции
Отредактировано: 29.04.2022
Если вы хотите выполнить соединения между проводами/кабелями и муфтами/штекерами, вы обычно часто используете паяльник. Для этого внутренние жилы зачищаются и припаиваются в гильзах или на контактных точках. Этот принцип используется в антенных кабелях, а также в многоштекерных разъемах всех видов.
Кроме того, снова и снова случается, что отдельные провода не припаяны чисто и торчат в стороны. Это увеличивает риск короткого замыкания с соседним контактом. Кроме того, паяные соединения в соединителях или муфтах часто могут выдерживать механические нагрузки только в очень ограниченной степени.
Если многожильные кабели должны быть подключены к вилке или розетке, иногда при пайке возникают проблемы с местом. Если жилы расположены близко друг к другу, изоляция защитной оболочки соседней жилы может расплавиться при пайке и вызвать короткое замыкание.
Опрессовка как оптимальное решение
Обжимные соединения являются надежной альтернативой пайке. Для этого проводники и кабели запрессовываются в соответствующие разъемы или гнезда, обычно с заранее заданным давлением, с помощью специального «обжимного инструмента».
Например, в простейшем случае внутренний проводник коаксиального провода вставляется в наконечник, который затем сжимается или пережимается соответствующими плоскогубцами.
Кабельные коннекторы (гильзы, кольцевые, вилочные и штыревые наконечники, стыковые соединители и т. д.) десятилетиями опрессовывались соответствующими обжимными клещами или ручными прессами.
Подготовка к обжиму
Цепочка обработки проволоки всегда начинается с резки жилы. Важно, чтобы рез был чистым, под прямым углом и, прежде всего, без замятий. После обрезки проводника начинается подготовка к процессу обжима. Во-первых, необходимо снять изоляцию на определенную длину, не повредив проводник, лучше специальным стриппером. То, какая часть изоляции должна быть удалена, определяется точкой подключения или обрабатываемой муфтой конца провода. После зачистки конец кабеля можно обжать соответствующим контактом или наконечником.
Как следует опрессовывать кабельные наконечники?
- Выберите правильный кабельный наконечник или соединитель – следует выбрать правильный тип коннектора в зависимости от потребности. Сечение проводника, материал и тип провода также крайне важны.
- Определите подходящую форму опрессовки — обычно можно обжимать 7 способами, наиболее распространенной и простой формой является компрессионный фитинг, подходящий для неизолированных медных, вставных и необработанных вариантов. Другие формы опрессовки: овальная, трапециевидная, круглая и квадратная, обертывание жилы кабеля изоляцией, шестигранная опрессовка.
- Зачистите проводник до нужной длины — зачистите проводник до необходимой длины, чтобы он соответствовал необходимой длине обжатия.
- Очистите проводник — проводник, на который мы обжимаем наконечник, необходимо очистить от окислов и агрессивного воздействия воздуха.
- Выберите правильный инструмент для обжима – производитель рекомендует использовать тот инструмент, который предназначен для определенного типа проводника. Обратите внимание, что большинство инструментов имеют сменные вставки, которые также необходимо правильно установить.
- Сделайте правильный обжим – опрессовку можно завершить, когда матрицы полностью втянуты или когда начинает работать предохранительный клапан на гидравлическом насосе или силовом агрегате.
- Ознакомьтесь с маркировкой продукции – места обжима обычно точно обозначены производителям на наружной поверхности.
- Сохраняйте направление обжима – нужно сохранять направление опрессовки по направлению к основному телу кабеля.
Заключение
Технология соединения играет решающую роль при сборке, дополнении и ремонте технических машин, устройств или систем. Чтобы можно было реализовать прочные и, прежде всего, безопасные соединения, вы обязательно должны рассчитывать на высокое качество и надежность при выборе необходимых компонентов, как инструмента для обжима, так и кабельных наконечников и соединителей.
Если стоит выбор, где купить инструменты для опрессовки, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.
Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.
Рекомендуемые статьи
Что такое силовой кабель с обозначением FRLS?
16
October
2020
Кабель с аббревиатурой FRLS предназначен для передачи и распределения электрической энергии и главным его отличием от проводов подобного типа является огнестойкость, которая и отражена в названии.
Открыть
Основные типы бесперебойников
19
August
2022
Существует три различных типа систем бесперебойного питания, которые можно использовать для обеспечения электроснабжения. Это автономная, линейная интерактивная и онлайновая система ИБП. Далее вы узнаете больше о соответствующих характеристиках этих систем ИБП, а также их преимуществах и недостатках
Открыть
Волоконно-оптические линии связи (ВОЛС) и компоненты
27
February
2017
Краткое содержание:
- Компоненты ВОЛС
- Преимущества и недостатки ВОЛС
В статье вы узнаете о том что такое ВОЛС, компонентах и преимуществах и недостатках этих линий.
Открыть
Модернизация навесных шкафов серии ШРН-ЭКОНОМ
01
March
2022
Антикризисная линейка навесных телекоммуникационных шкафов серии ШРН-ЭКОНОМ – это бюджетное решение для размещения активного сетевого и кроссового оборудования.
Открыть
Заделка плинтов и проверка сети
29
September
2015
Краткое содержание:
- Специальные наборы для заделки
- Проверка работоспособности сетей
Из статьи вы узнаете про инструменты Cabeus для заделки плинтов, универсальные наборы и чем проверить работоспособность сети.
Открыть
Основные вопросы, связанные с монтажными шкафами
01
April
2008
В связи со значительным расширением использования компьютерных технологий, сегодня ни одна более-менее крупная компания не обходится без эксплуатации коммуникационных шкафов.
Открыть
Рекомендуемые товары
Пресс-клещи CTK-02 КВТ 56539
Артикул: 56539
Цена: 1 156,06 ₽
От 25 000 ₽ 1 156,06 ₽
От 100 000 ₽ 1 156,06 ₽
Пресс-клещи ПКВк-10 КВТ 74712
Артикул: 74712
Цена: 1 626,90 ₽
От 25 000 ₽ 1 626,90 ₽
От 100 000 ₽ 1 626,90 ₽
Пресс гидравлический ручной ПГР-120 КВТ 53052
Пресс гидравлический ручной ПГР-120 КВТ 53052
Артикул: 53052
Цена: 5 128,76 ₽
От 25 000 ₽ 5 128,76 ₽
От 100 000 ₽ 5 128,76 ₽
Кабельные наконечники— процедура установки и обжима
Кабельные наконечники представляют собой электрические компоненты, используемые для безопасного соединения проводов и кабельных наконечников с электрическим оборудованием или их заделки.
Они предназначены для простого и надежного соединения и разъединения электрических соединений на постоянной основе или для обслуживания. Существуют различные типы кабельных наконечников для различных электрических применений.
Они необходимы для использования электричества в различных приложениях, поскольку позволяют соединять различные электрические системы. Поэтому при установке кабельных наконечников необходимо учитывать качество используемого материала, правильный тип наконечника, инструменты и матрицы, используемые при обжиме, поскольку они играют решающую роль в обеспечении долговечности и надежности соединения. Кабельные наконечники изготавливаются из меди или алюминия. Биметаллические кабельные наконечники изготавливаются из меди и алюминия, чтобы избежать гальванического воздействия, при котором два разнородных металла соприкасаются друг с другом, вызывая коррозию одного металла на другом.
A) Наконечники компрессионного типа:
Здесь соединение выполняется путем сжатия наконечника вместе с кабелем для соединения.
Процесс осуществляется путем обжима соединения с использованием соответствующих обжимных инструментов и штампов. При использовании этих кабельных наконечников потери тока в кабельных соединениях меньше. Всегда используйте именно тот обжимной инструмент, который рекомендован производителем кабельного наконечника.
B) Наконечники механического типа:
Механические наконечники имеют болтовой механизм на одном конце и кабельную втулку для ввода кабеля на другом. Здесь соединение производится путем затягивания болтов с помощью гаечных ключей или других фиксирующих инструментов.
C) Конструкция кабельного наконечника:
Кабельные наконечники сконструированы таким образом, что один их конец используется для соединения с кабелем посредством пайки, сварки или обжима в зависимости от типа соединения. Затем другой конец наконечника крепится к клемме или точке соединения с помощью болта, винта или пружинного зажима. Коннектор кабельного наконечника выбирается с учетом совместимости с типом клеммы и способом ее подключения.
Правильная идентификация кабельного наконечника:
Кабельные наконечники доступны в различных размерах и спецификациях. Для них существует четыре стандарта: индийские стандарты, стандарты DIN, стандарты BS и стандарты AS/NZ.
Предварительные требования:
1) Перед выполнением любых электромонтажных работ или работ по техническому обслуживанию убедитесь, что задействованные лица соблюдают меры предосторожности и используют средства индивидуальной защиты.
2) Определите правильный тип кабельного наконечника для конкретного электрического соединения или применения.
3) Выберите обжимной инструмент с точными размерами, рекомендованными производителем кабельного наконечника. Это можно сделать, проверив маркировку на разъеме или по этикеткам на упаковках.
Необходимая подготовка кабеля:
a) С помощью подходящего съемника снимите изоляцию на расстояние, равное глубине вставки разъема, и оставьте соответствующие дополнительные припуски (от 3 мм до 5 мм).
b) Очистите или почистите поверхность кабеля или проводника, чтобы удалить любые присутствующие оксиды.
Подключение кабельного наконечника:
1) Вставьте провод/кабель/проводник в корпус кабельного наконечника.
2) Убедитесь, что ладонь кабельного наконечника направлена в сторону клеммы оборудования, к которому должно быть выполнено подключение.
3) Выберите подходящие обжимные матрицы и инструменты, чтобы обеспечить механическую прочность соединений. Хорошие соединения обеспечивают эффективное электрическое соединение.
4) Обеспечьте правильную серию обжима.
5) Очистите поверхности соединения, чтобы избежать сопротивления и коррозии.
6) Используйте соответствующие гайки, болты и шайбы для надежного и надежного электрического соединения.
Что нужно делать:
a) Аккуратно снимите изоляцию кабеля, после снятия изоляции кабеля не обрезайте и не нарушайте жилы провода.
b) Убедитесь, что жилы троса полностью вошли в длину ствола.
c) Для опрессовки используйте весь корпус.
d) Убедитесь, что все провода вставлены в длинный ствол.
e) Используйте наконечники только рекомендуемого размера для рекомендуемого размера кабеля.
f) В ситуациях, когда требуется многократное обжатие, сначала выполняйте обжим ближе к ладонному выступу.
Запрещено:
a) Не снимайте изоляцию кабеля больше, чем рекомендуется.
b) Не используйте несоответствующие обжимные матрицы.
c) Не используйте никакие другие инструменты для обжима, кроме рекомендованных.
Правильная процедура установки:
При установке кабельных наконечников необходимо указать и установить правильный тип кабельного наконечника в зависимости от его применения и совместимости, чтобы обеспечить безопасные и надежные результаты. Неправильное соединение может привести к повышенному сопротивлению соединения, что может привести к пожару. Поэтому правильная установка кабельных наконечников имеет решающее значение.

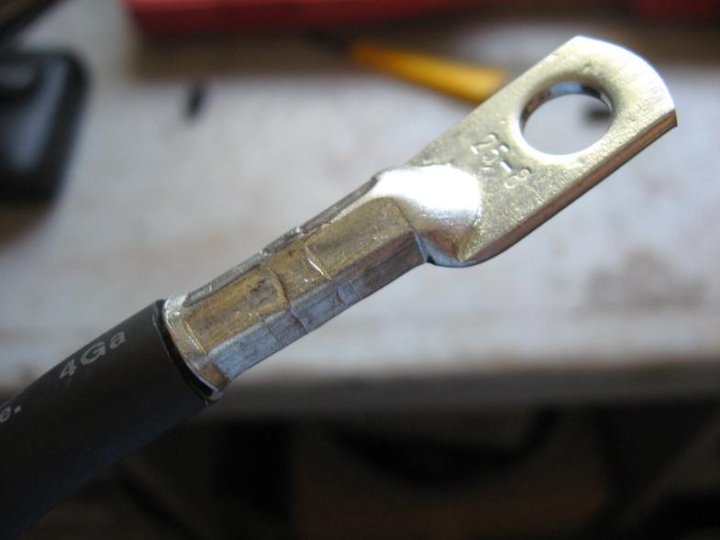

Качество ушек можно определить по их визуальным характеристикам. Например, без заусенцев (без острых краев) кабельные наконечники с плоской ладонью и аккуратно оформленным концом являются признаками качественного электрического разъема. Несмотря на большое разнообразие кабельных наконечников, каждый из них имеет определенное использование и применение, заявленное производителем, чтобы избежать несовместимых соединений. Правильный кабельный наконечник может обеспечить безопасную установку постоянного электрического соединения.
Подготовка кабеля:
Кабель изолирован, и для соединения с кабельным наконечником необходимо снять изоляционный слой. Для достижения наилучших результатов используйте инструмент для снятия изоляции вместо ножей или плоскогубцев, так как специальные инструменты минимизируют риск повреждения или износа жил кабеля, что может привести к неправильному соединению. Количество изоляционного покрытия (подлежащего удалению) должно быть приблизительно равно глубине втулки кабельного наконечника с некоторым запасом в несколько миллиметров.
Очистка оголенного провода перед подключением к кабельному наконечнику обязательна. Это можно сделать с помощью щетки, и это должно быть сделано с каждой жилой кабеля, чтобы убедиться, что окисление или потускнение устранены перед использованием.

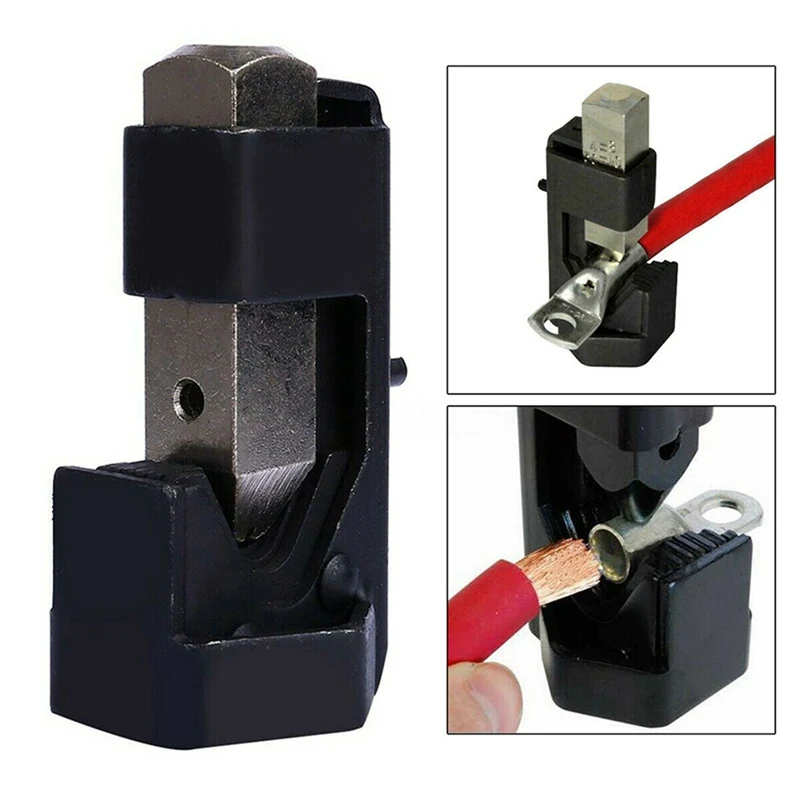

Инструменты для обжима кабельных наконечников аккумуляторной батареи
Субпозиция
Описание

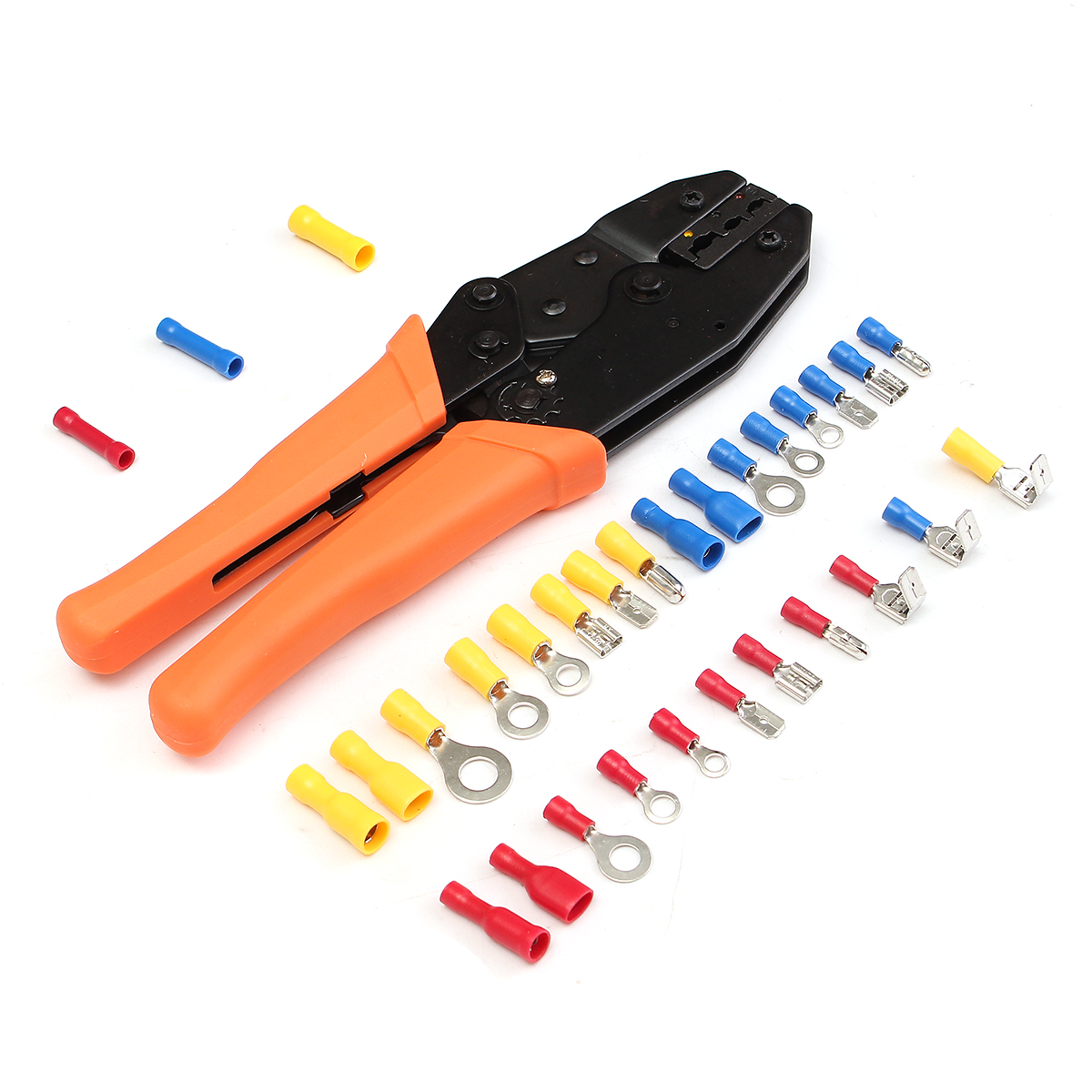

ПРОФЕССИОНАЛЬНЫЙ И ПОЛНЫЙ КОМПЛЕКТ ТЕРМОУСАДОЧНЫХ СОЕДИНИТЕЛЕЙ: 800 шт. термоусаживаемых разъемов для пайки, включая красные/желтые/синие термоусадочные разъемы 470 шт., разъемы для пайки 330 шт.
СОХРАНЯЙТЕ ЕГО В ОРГАНИЗАЦИОННОМ СОСТОЯНИИ: Прочный переносной ящик для инструментов не сломается во время движения, следите за тем, чтобы различные разъемы не мешали друг другу и были аккуратными и упорядоченными.
ВЫСОКОКАЧЕСТВЕННЫЕ ТЕРМОУСАДОЧНЫЕ СОЕДИНИТЕЛИ: Термоусадочная изоляция является гибкой и не ломается, чистая медь хорошо проводит электричество, а клей плавится при соответствующей температуре и плотно оборачивает провода, обеспечивая водонепроницаемое соединение.
используется в профессиональных процедурах подключения проводов.
ПРОВОДНЫЕ СОЕДИНИТЕЛИ С ПЛАЕМОЙ ДЛЯ ПАЯНИ: Низкотемпературные соединители для пайки, почти не содержащие примесей, могут соединять провода сразу при нужной температуре.
ДОВЕРИЕ ПОКУПАТЕЛЯ: Мы отвечаем за качество нашей продукции. Если по какой-либо причине вы не удовлетворены своей покупкой, пожалуйста, свяжитесь с нами. Мы предлагаем 30-дневную гарантию возврата денег и 12-месячную гарантию замены, что дает клиентам 100% гарантию удовлетворения при покупках без риска!
Субпозиция
Изображение с текстом
Используйте изображение с текстом, чтобы дать своим клиентам представление о вашем бренде. Выберите изображения и текст, которые относятся к вашему стилю и истории.
Доставка
Большинство товаров обычно доставляются в течение 3-5 рабочих дней.
Мы рекомендуем предоставлять до 3 недель для вашего заказа в часы пик, такие как специальные предложения или рекламные акции. Сроки доставки не зависят от нас, но будьте уверены, что вы получите лучший сервис.
Электронное письмо с подтверждением доставки будет содержать номер для отслеживания и детали заказа.
Другое
В зависимости от страны доставки вам может потребоваться уплатить дополнительные налоги или сборы, такие как НДС и/или импортные пошлины.
Мы надеемся, что вам нравится все, что вы покупаете у Haisstronica, но если вы не удовлетворены на 100%, мы хотим знать об этом. Пожалуйста, свяжитесь со всеми отзывами о наших продуктах, чтобы мы могли продолжать улучшать наш сервис для вас.
Вы можете вернуть любой товар в течение 30 дней с момента покупки. Если вы хотите вернуть товар, вы должны уведомить об этом Haisstronica в течение 7 дней с момента получения товара. К сожалению, из-за логистики мы не можем принимать запросы на возврат после этого периода.
