Содержание

выбор инструмента, преимущества и недостатки метода, типичные ошибки

Каждого домовладельца, владельца автомобиля и гаража рано или поздно касается вопрос соединения проводов. Существует несколько способов, от выбранного будет зависеть работоспособность и долговечность оборудования. Одним из самых простых надежных методов является обжимка проводов.

Содержание

  1. Суть метода и преимущества
  2. В чем состоит процесс соединения
  3. Другие способы соединения, их преимущества и недостатки
  4. Типичные ошибки при обжимке проводов

Суть метода и преимущества

Большинство специалистов рекомендуют использовать обжим в качестве основного и единственного способа соединения проводов

Обжим для проводов – это способ их соединения при помощи специальных гильз. Визуально они напоминают обыкновенные трубки. Основная задача – играть роль соединительного механизма.

Жилы проводов, которые нужно соединить, заводят до упора с обеих сторон гильзы и обжимают специальными пресс-клещами. В результате получается надежный и прочный электрический узел. Трубку требуется сжимать в нескольких местах, в зависимости от сечения коммутируемых проводников и длины жил. Соединяемая гильза с жилами также подвергается деформации. За счет сдавливания жилы сцепляются, что обеспечивает надежный электрический контакт. В завершение нужно обязательно заизолировать место соединения.

Гильзы для опрессовки проводов

Метод опрессовки наиболее востребован в таких случаях:

  • при необходимости соединить провода с большой площадью сечения;
  • для соединения многожильных проводников;
  • если есть необходимость соединить провода в электролиниях с высокой токовой нагрузкой.

Преимущества способа:

  • Инструмент, предназначенный для обжима гильз, используется без электричества. В помещениях, где отсутствует напряжение – обжим является единственным способом соединения.
  • Такое соединение на протяжении всего эксплуатационного срока не нуждается в обслуживании.
  • С помощью гильз можно соединять проводники, изготовленные из разных металлов. Одна из наиболее распространенных проблем, с которой сталкиваются электромонтажники – коммутация медных и алюминиевых жил.
  • Качество соединения на высоком уровне, количество затраченного времени минимальное.
  • Специальный обжимной инструмент позволяет соединять жилы даже в очень ограниченных пространствах, например, в коробке или подрозетнике.

Обжать гильзу может даже человек без опыта и навыков в этой области, в отличие от других способов соединения. Например, при пайке нужно уметь пользоваться паяльником и припоем.

В чем состоит процесс соединения

Применение клемм позволяет создать надежный контакт

Прежде чем приступать к выполнению работ, требуется приобрести муфты, подходящие под диаметр провода. Этот показатель должен превышать ровно в 2 раза диаметр вместе с изоляционным слоем.

Различают два вида муфт – простая и с усложненной изоляцией. У первых единственный слой из пластика, последние оснащены слоем термоусадки на поверхности и внутри слоем клея с герметиком.

Стоит ответственно подойти к выбору инструмента – пресс-клещей. Самый оптимальный вариант – модификация, оснащенная трещоткой для фиксирования, которая существенно упрощает процесс работы с неизолированными и изолированными жилами.

Начинается работа с разрезания провода кусачками. Далее важно очистить их от изоляции на длину, составляющую 0,5 длины гильзы. Если с одной стороны будет соединено несколько проводов, предварительно их скручивают. Дальше надевается гильза и осторожно заживается клещами. Если в комплекте прилагалась термоусадка, ее надевают до обжима.

Одна сторона клещей оснащена овальной губкой, а другая – такими же губками, только больших размеров. Меньшая сторона предназначена для зажима изоляции провода в гильзе, а вторая – для фиксации металлической муфты.

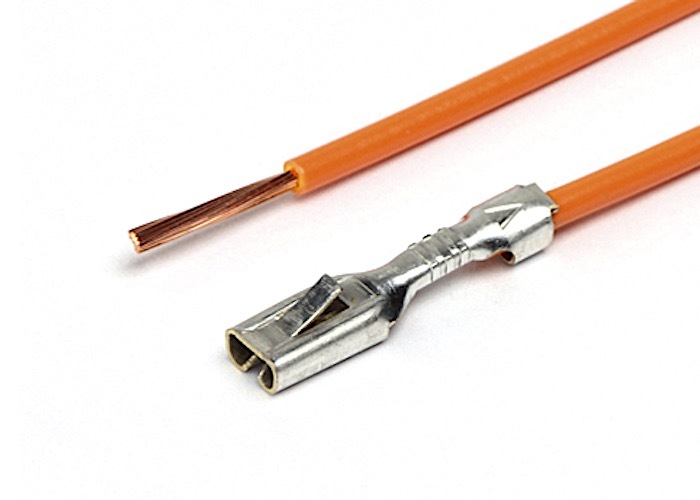

Процесс обжима проводов с помощью пресс-клещей и наконечников

Для надежного соединения клещи обжимают гильзу сначала с одной стороны, а потом с другой. Далее монтируется термоусадка и обрабатывается огнем с одной стороны в другую. Если соединение проводов осуществляется с одной стороны, термоусадка надевается заранее.

Другие способы соединения, их преимущества и недостатки

Самый распространенный метод после обжима проводов — пайка. В электронике она до сих пор занимает лидирующие позиции, поскольку обладает высокой механической прочностью. Из недостатков стоит отметить, что во влажной среде и местах с большими температурными перепадами, такой способ соединения не подойдет.

Другой известный способ – скрутка. Основное преимущество метода заключается в его реализации – требуется минимальный набор инструментов. При соединении проводники остаются в целостности. Чтобы скрутить провода, требуется лишь очистить небольшие их участки от изоляционного слоя. Демонтаж соединения тоже не должен вызывать вопросов. Единственная сложность, которая может возникнуть на этапе выполнения работ — небольшая площадь контакта, а также низкая надежность соединения.

Обжимной соединитель проводов совмещает в себя достоинства всех способов.

Типичные ошибки при обжимке проводов

Ошибки при опрессовке проводов

Невзирая на то, что обжимать провода несложно, при монтаже люди допускают типичные ошибки.

  • Применение гильзы, размеры которой такие же или меньше, чем сечение провода. В этом случае потребуется обрезать часть провода, что отрицательно скажется на долговечности и надежности соединения. Также это приводит к снижению сопротивляемости и пропускной способности травмирующего участка цепи.
  • Опрессовка гильзы с использованием инструментов, непредназначенных для этого. Для обеспечения качественного соединения должны использоваться специальные клещи, другой инструментарий не сможет обеспечить должного эффекта. Плоскогубцы и молоток повреждают структуру наконечников, что опять-таки отрицательно сказывается на долговечности и работоспособности провода.
  • Еще одна распространенная ошибка в обжиме проводов – разрезание гильзы с целью экономии. На таких участках цепи после наблюдается повышенное сопротивление, деформация геометрии наконечников. Прочность и надежность соединения оставляет желать лучшего.
  • Применение гильз чрезмерно больших размеров. Такой подход тоже не увенчается успехом. Даже незначительное сгибание сразу снизит прочность соединения.

В завершение обязательно стоит упомянуть о соблюдении техники личной безопасности. Электрические приборы и провода под напряжением – это потенциальная угроза не только здоровью, но и жизни человека.

Гильзы для опрессовки проводов: виды, инструмент для обжима

  1. Что собой представляет опрессовка гильзами
  2. Классификация по материалу изготовления
  3. Медные
  4. Луженые
  5. Комбинированные
  6. Изолированные
  7. Как правильно выбрать обжимную гильзу по диаметру
  8. Инструменты для выполнения опрессовки
  9. Применение пресс-клещей

Надежность мест соединения проводов и кабелей, по которым подается электроток, должна быть очень высокой. Обеспечить ее способны гильзы для опрессовки проводов, которые специально предназначены для того, чтобы создавать качественные соединения токопроводящих элементов электрических сетей различного назначения. При помощи таких элементов, как гильзы обжимные, можно соединять даже алюминиевые и медные провода, чего практически невозможно добиться при помощи обычной скрутки проводников.

Опрессовка гильзами является надежным способом соединения проводов

Что собой представляет опрессовка гильзами

Сущность опрессовки состоит в том, что электрические провода или кабели при ее выполнении соединяются при помощи токопроводящих гильз, которые представляют собой трубки, изготовленные из металла. Процесс опрессовки кабелей, в результате осуществления которой создается прочное и надежное электрическое соединение, выглядит следующим образом:

  1. Во внутреннюю часть обжимной трубки с обоих ее концов заводятся предварительно зачищенные от изоляции жилы электрических проводов, которые необходимо соединить.
  2. Используя специальные пресс-клещи или обычные пассатижи, выполняют обжим гильзы вокруг помещенного в нее проводника. Для более высокой надежности трубку обжимают в двух-трех местах.
  3. Место выполненной опрессовки изолируют, используя для этих целей ТУТ или изоленту, изготовленную из ПВХ. В том случае, если для опрессовки применяются соединительные гильзы, покрытые слоем изоляции, необходимость в дополнительном изолировании сформированного соединения отпадает.

Этапы опрессовки гильзой электрического провода

Особенно актуальной опрессовка проводов гильзами является в следующих ситуациях:

  • при соединении элементов электрических сетей, эксплуатируемых под высокой нагрузкой;
  • при соединении между собой проводов, характеризующихся большим сечением;
  • в тех случаях, когда соединить провода другим способом не представляется возможным (в частности, данный метод используют для соединения проводов в распределительной коробке, в которой достаточно сложно смонтировать клеммную колодку;
  • кроме того, опрессовкой гильзами соединяют провода, расположенные на большой высоте или в условиях ограниченной видимости).

Опрессовка проводов гильзами обеспечивает отличный электрический контакт и высокую механическую прочность соединения

Перечислим наиболее значимые достоинства, которыми обладает соединение проводов опрессовкой.
  1. Инструмент для опрессовки проводов, в качестве которого преимущественно используют пресс-клещи, не нуждается в подключении к электрической сети, что выгодно отличает его от электрических приспособлений, при помощи которых провода соединяются методом пайки. Таким образом, опрессовка (или гильзование, как еще часто называют данный процесс) является практически единственно возможным способом формирования качественного соединения проводов в тех местах, где отсутствует возможность подключения используемого инструмента к электрической сети.
  2. Для соединения проводов методом опрессовки не требуется наличия специальных знаний и навыков. Этого не скажешь, например, о пайке, выполнить которую качественно без соответствующих навыков и опыта вряд ли получится.
  3. Используя специальный инструмент для опрессовки гильз, можно создавать высококачественные соединения проводов даже в труднодоступных местах, таких, например, как распредкоробки и подрозетники. Более того, использование для соединения проводов в подрозетниках метода опрессовки позволяет сократить до минимума длину соединяемых контактов, что дает возможность увеличить плотность выполняемого электрического монтажа.
Важным преимуществом применения опрессовки является то, что при помощи данного метода можно успешно соединять провода, жилы которых изготовлены из разных металлов. Этого не позволяет добиться та же пайка.

Классификация по материалу изготовления

Одним из основных параметров, в зависимости от которого гильзы для проводов разделяются на различные типы, является материал их изготовления. Необходимость применения разнородных гильз определяется различиями электрохимических свойств соединяемых проводов, изготовленных из разных металлов. Так, если для соединения проводов, изготовленных из определенного металла, будет выбрана несоответствующая гильза, то место сформированного контакта окислится, что со временем приведет к снижению его надежности в плане электропроводности.

Основными типами гильз для обжима электрических проводов в зависимости от материала, из которого такие трубки изготовлены, являются:

  • медные гильзы;
  • гильзы соединительные луженые;
  • комбинированные;
  • изолированные.
Каждый из вышеперечисленных типов используется для решения определенных задач, что следует обязательно учитывать, выбирая такие трубки для соединения проводников.

Медные

Медная гильза, которая обозначается маркировкой ГМ, нужна для обжима проводов, также изготовленных из меди. С учетом того, что медная гильза не имеет защитного покрытия, применять ее можно только для соединения проводов, эксплуатируемых в неагрессивной среде. Если пренебречь этим требованием, медная гильза достаточно быстро окислится и перестанет выполнять свои функции.

Медные кабельные гильзы должны изготавливаться из медных трубок марок М1 или М2

Луженые

Для соединения электрических проводов, эксплуатируемых в агрессивной среде, применяются гильзы медные луженые под опрессовку, которые обозначаются маркировкой ГМЛ. Гильзы ГМЛ, чтобы защитить основной материал их изготовления – медь – от электрохимической коррозии, покрываются специальным составом.

Следует иметь в виду, что гильза луженая под опрессовку алюминиевых проводов не используется.

Это объясняется тем, что часть защитного покрытия такой трубки при ее обжатии разрушается, что приведет к контакту алюминия и меди и, соответственно, к развитию электрохимической коррозии.

Соединительные гильзы типа ГМЛ, изготовленные из электротехнической меди с олово-висмутовым защитным покрытием

Комбинированные

Достаточно часто при монтаже электрических сетей возникает необходимость выполнить соединение проводов, жилы которых изготовлены из разных металлов. Для решения подобных задач специально разработаны и успешно используются гильзы комбинированного типа. Конструктивная особенность таких обжимных трубок, которые обозначаются маркировкой ГАМ, заключается в том, что одна их половина – это гильза алюминиевая соединительная, а вторая изготовлена из меди. В месте стыка двух таких трубок, которые соединяются между собой при помощи сварки, имеется специальный ограничитель. Он необходим для того, чтобы не допустить контакта двух разнородных проводов внутри самой гильзы.

Переходная кабельная гильза алюмо-медная 16/10 кв. мм

Еще одна особенность конструкции комбинированных обжимных трубок заключается в том, что та их часть, которая является гильзой соединительной алюминиевой, имеет больший диаметр, чем трубка, предназначенная для кабеля из меди. Объясняется такая конструктивная особенность тем, что алюминий, если сравнивать его с медью, имеет большее электрическое сопротивление, поэтому провод из него, который будет соединяться в одну электрическую сеть с медным проводником, должен иметь больший диаметр.

Сама опрессовка с помощью комбинированных гильзовых зажимов выполняется по тому же алгоритму, что и процедура с гильзами любого другого типа. Однако при этом необходимо внимательно следить за тем, чтобы разнородные провода вставлялись в трубку из соответствующего металла.

Изолированные

Среди обжимных трубок, используемых для опрессовки электропроводов, выделяют категорию гильз соединительных изолированных. Применение последних избавляет от необходимости выполнять дополнительную изоляцию места сформированного с их помощью контакта. По своему конструктивному исполнению изолированные гильзы представляют собой те же луженые медные трубки, наружная поверхность которых покрыта изоляционным слоем из достаточно прочного и в то же время пластичного ПВХ.

За счет механических свойств такого защитного слоя гильзы данного типа могут быть успешно обжаты без нарушения своих изначальных характеристик.

Полностью изолированные соединительные гильзы

Изолированные гильзы для герметичного соединения жил проводов СИП

Как правильно выбрать обжимную гильзу по диаметру

Обжимные гильзы одинаково успешно могут быть использованы для выполнения качественного соединения как одножильного, так и многожильного электрического или сетевого кабеля. Подбирая такую гильзу под моно- или многожилу, следует учитывать не только материал изготовления, но и диаметр соединяемых проводников. Для правильного выбора обжимных гильз по диаметру соединяемых проводов лучше всего пользоваться специальными справочными таблицами.

Технические размеры гильзы под опрессовку проводов, учитываемые при подборе

Таблица 1. Параметры гильз ГМ и рекомендуемые инструменты для опрессовки

От того, насколько правильно подобраны обжимные трубки по диаметру соединяемых проводов, напрямую зависит качество создаваемого электрического контакта. Так, если диаметр проводов, которые необходимо соединить, будет больше внутреннего диаметра самой гильзы, то проводник невозможно будет поместить во внутреннюю часть трубки. Нежелательными являются и ситуации, когда внутренний диаметр гильзы намного превышает наружный диаметр соединяемых проводов. В таких случаях опрессованные провода, расположенные во внутренней части трубки со значительным зазором, будут создавать не слишком качественный контакт.

Подбирая обжимную гильзу для соединения проводов определенного диаметра, можно руководствоваться простым правилом: проводник, помещенный внутрь гильзы, должен сидеть в ней плотно, не болтаясь.

Таблица 2. Сколько проводов помещается в один соединитель

Качественно соединить провода при помощи гильзы, внутренний диаметр которой значительно превосходит размер поперечного сечения самого проводника, также возможно. Для этого пользуются несложным приемом: провод вставляется в гильзу, после чего зазор, который образовался между стенками соединительной трубки и поверхностью проводника, плотно забивается кусками жил от провода, изготовленного из такого же металла. После выполнения такой процедуры гильза обжимается по стандартной технологии.

Инструменты для выполнения опрессовки

Несмотря на то, что выполнять опрессовку проводов с использованием специальных гильз можно даже при помощи таких простых инструментов, как пассатижи, молоток или зубило, делать это не рекомендуется. Достаточно сложно таким способом добиться формирования качественного и надежного контакта двух проводников. Кроме того, используя такие инструменты, можно легко повредить гильзу, которую придется просто выбросить.

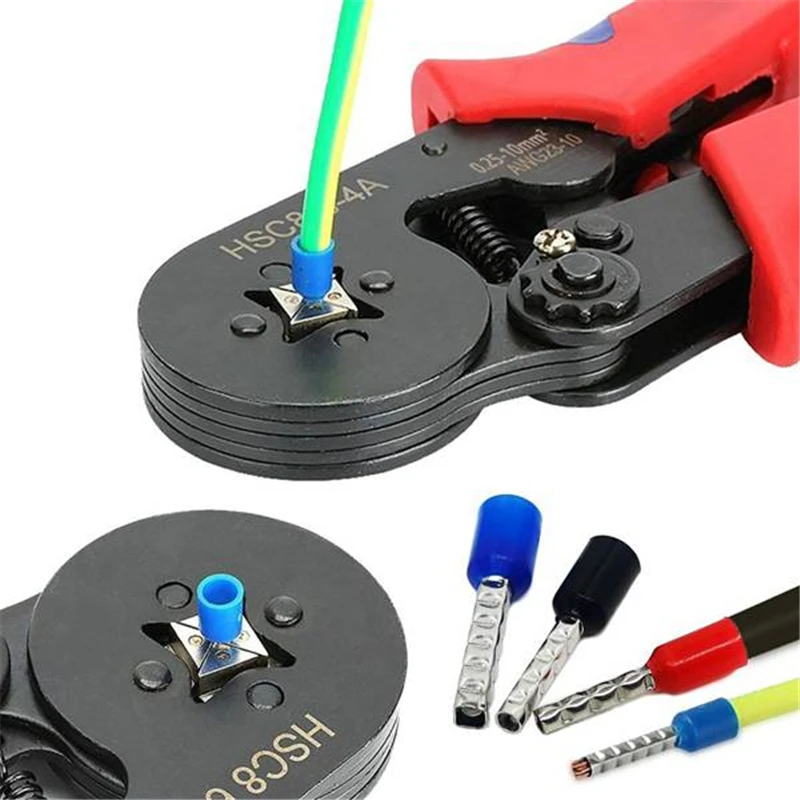

Ручной инструмент для опрессовки кабельных гильз с регулятором силы обжима

Получить гарантированно качественные электрические соединения при помощи обжимных гильз позволяют специальные инструменты:

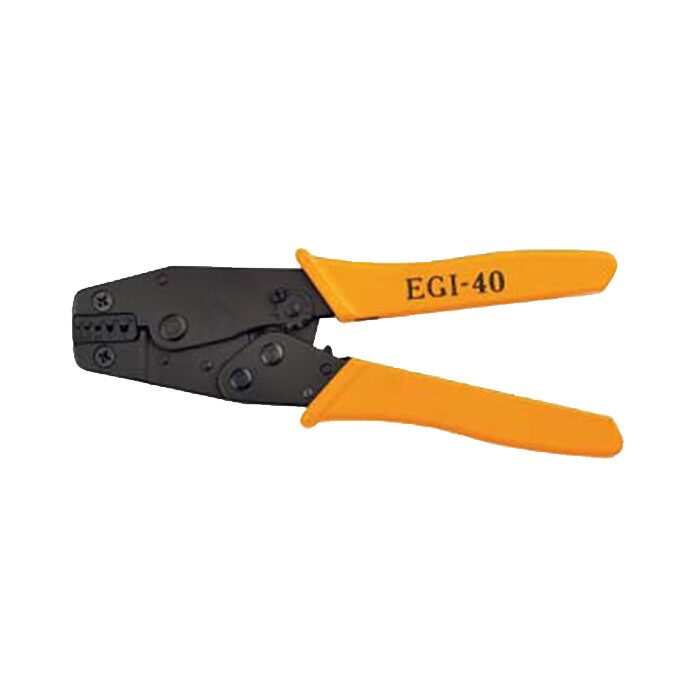

  • пресс-клещи, которые сегодня выпускаются в различных модификациях;
  • пресс механического и гидравлического типа (ручной или работающий за счет электропривода).

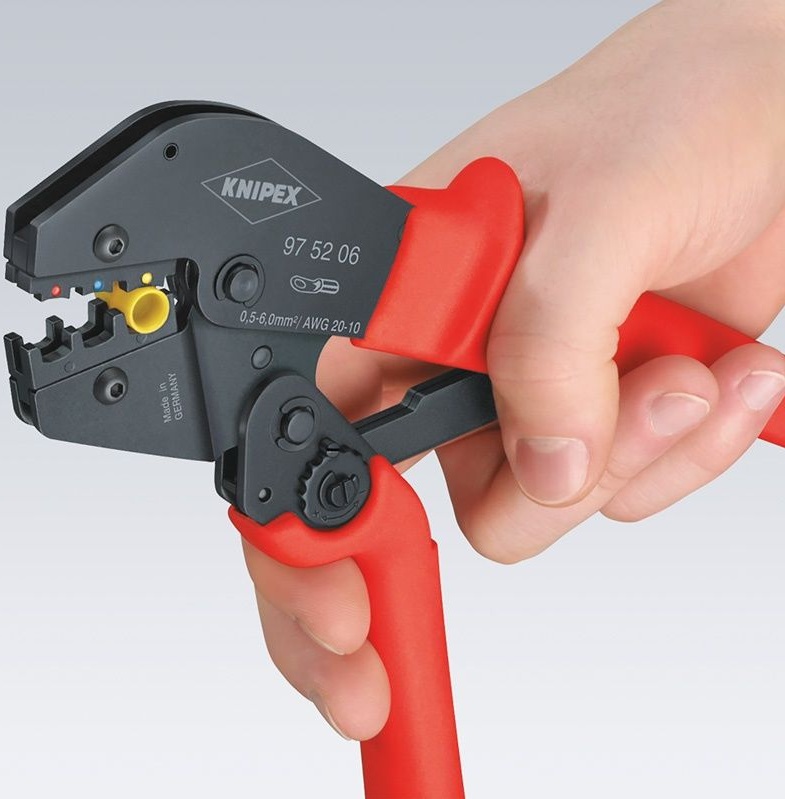

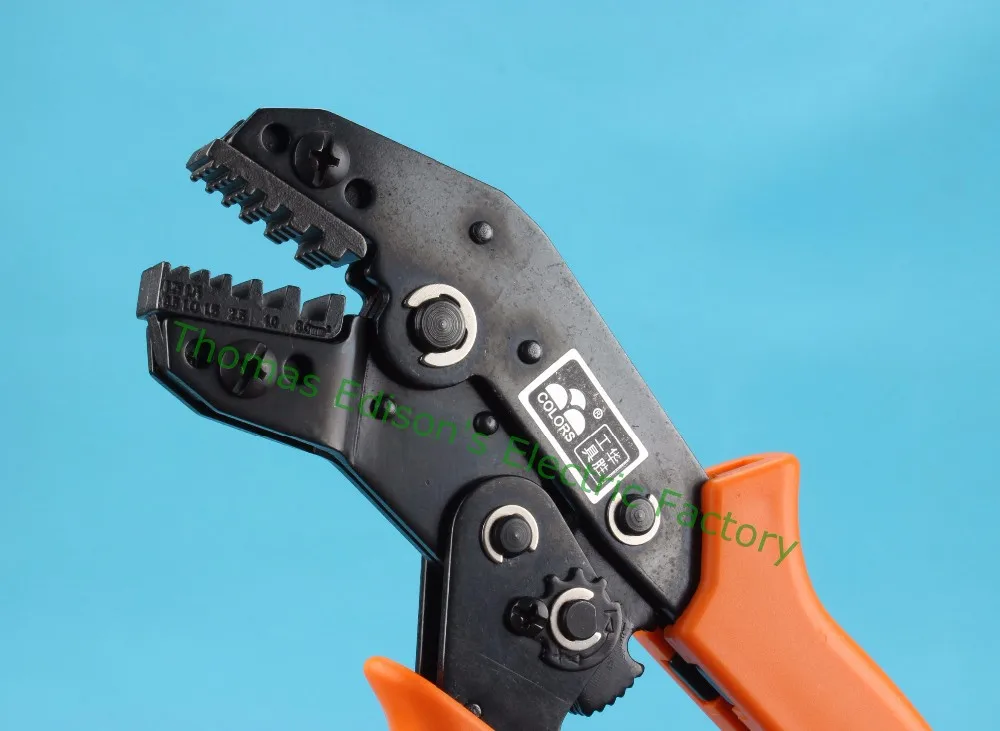

Пресс-клещи для обжима проводов с храповым механизмом

Основными элементами инструмента, предназначенного для выполнения опрессовки проводов, являются:

  • матрица, которая, воздействуя на гильзу своей фигурной рабочей поверхностью, обжимает ее вокруг проводника;
  • пуансон – подвижный элемент, который передает давление от силового механизма инструмента на его матрицу.

Чтобы соединение, выполняемое при помощи такого инструмента, было качественным, необходимо не только правильно подобрать сменную матрицу под гильзу определенного диаметра, но и оказать достаточное давление на соединительную трубку.

Применение пресс-клещей

Самым распространенным инструментом, который успешно применяется для выполнения электромонтажных работ даже в бытовых условиях, являются пресс-клещи. Такие инструменты, как правило, имеют в своей конструкции несколько гнезд, каждое из которых предназначено для обжима гильз определенного диаметра. Форма гнезд в зависимости от модели пресс-клещей может быть квадратной или трапециевидной. Соответственно, такую же форму принимает и поперечное сечение гильзы после ее обжатия. Кроме формы и размеров, гнезда пресс-клещей различных моделей отличаются между собой наличием или отсутствием в конструкции пластиковых фланцев, которые позволяют более качественно выполнить опрессовку многожильного провода. Чтобы можно было различать гнезда пресс-клещей разного размера, на них наносят разноцветную маркировку.

Для опрессовки гильз в термоусадочной оболочке используются матрицы с более закругленными обводами, чтобы не повредить оболочку (на фото справа)

Воспользовавшись простыми рекомендациями, выполнить качественную опрессовку при помощи пресс-клещей сможет даже тот, кто никогда ранее не выполнял такую процедуру.

  • Гильзу со вставленными в нее проводами помещаем в гнездо пресс-клещей соответствующего диаметра.
  • Воздействуя на ручки-рычаги клещей, опрессовываем гильзу вместе с помещенными в нее проводами.

Опрессовка проводов гильзами ГСИ

Провод 1,5 кв. мм и гильза ГСИ-1,5 в ПВХ-оболочке

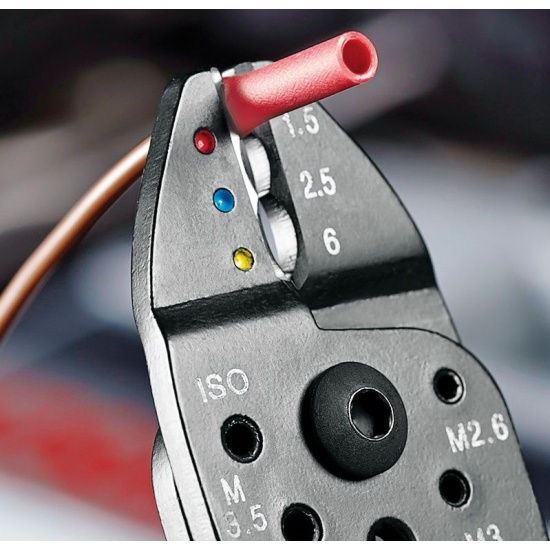

Кримпер СТК-01 с овальным профилем обжима
Опрессовка гильзы

После обжима на гильзе читается условное обозначение сечения (цифра 1)
Обжим второй части провода
Готовое опрессованное соединение проводов

Таким образом, опрессовка с использованием специальных гильз – это достаточно простая процедура, позволяющая сформировать качественное электрическое соединение.

Гильза для обжима проводов, пресс для соединения

Прокладка электросетей требует повышенного внимания, поскольку ненадежное соединение кабелей способно спровоцировать короткое замыкание, чреватое воспламенением. Скрепить жилы можно способом пайки, сварки или скрутки. Обезопасить места соединений позволят гильзы для проводов.

Гильзы позволяют обезопасить места соединений проводов.

Содержание

  1. Что такое гильзы для опрессовки
  2. Сфера применения
  3. Виды гильз
  4. Преимущества и недостатки использования гильз
  5. Суть опрессовки
  6. Материалы гильз
  7. Медные
  8. Луженые
  9. Комбинированные
  10. Изолированные
  11. Алюминиевые
  12. Размеры и конструктивные особенности гильз – как правильно выбрать
  13. Правила обжима проводов
  14. Необходимые для опрессовки инструменты
  15. Пресс-клещи
  16. Гильзы
  17. Термоусаживаемые трубки
  18. Строительный фен
  19. Инструкция по опрессовке
  20. Подготовка
  21. Процесс обжимки пошагово
  22. Изоляция проводов
  23. Основные ошибки: как нельзя делать опрессовку
  24. Дополнительные рекомендации

Что такое гильзы для опрессовки

Аксессуар представляет собой небольшую металлическую трубку, обладающую токопроводящими свойствами. С его помощью можно добиться неразъемного соединения проводов.

Это оптимальный метод фиксации жил для средних и больших токов. Он обеспечивает высокую прочность сращения.

Сфера применения

Обжимка является целесообразной, если:

  1. Необходимо соединить провода, на которые оказывается высокая нагрузка.
  2. Требуется монтаж многожильных или крупного сечения кабелей.
  3. Осуществляется укладка электросетей на высоте, выполняется подсоединение жил внутри распределительной коробки.

Такой способ монтажа подходит, если в месте прокладки сети ограничена видимость.

Для прессовки проводов используются различные виды гильз.

Виды гильз

Для прессовки проводов гильзами используют такие виды приспособлений:

  1. ГМ. Медный элемент без защитного слоя. Он больше похож на фрагмент трубы.
  2. ГМЛ. Поверхность аксессуара подвергается лужению (электрохимическому напылению). После процедуры изделие становится устойчивым к коррозии, не окисляется. Для изготовления трубки используют медь.
  3. ГА. Алюминиевый элемент, предназначенный для соединения проводов из этого же материала.
  4. ГАМ. Такие гильзы изготавливают из нескольких трубок методом фрикционной сварки, используют для обжима медных и алюминиевых жил.
  5. ГСИ. Особенностью аксессуара является отсутствие повреждений защитного слоя в процессе соединения. Дополнительных манипуляций не требуется. Такие гильзы производят из меди.

Преимущества и недостатки использования гильз

Метод обжатия имеет такие достоинства, как высокая скорость и прочность монтажа и надежность полученного контакта.

Кроме того, он отличается тем, что:

  • нет необходимости применять электросеть: всю работу выполняют ручным инструментом;
  • можно соединить жилы, изготовленные из разных материалов, в 1 узел;
  • нет потребности дальше проводить эксплуатационное обслуживание;
  • не надо иметь специальные навыки;
  • можно проводить процедуру в условиях ограниченного пространства.
Метод обжатием гильз отличается скоростью и прочностью монтажа.

Единственным недостатком процесса является получение неразборного соединения.

Чтобы заменить гильзу, придется вырезать ее. При уменьшении длины проводников потребуется их наращивание.

Суть опрессовки

Использование стандартных методов соединения способно привести к распушению или деструкции многожильных проводников. В этом случае их функциональность ограничивается. В результате места фиксации сильно нагреваются и прогорают. Медные проводки с течением времени подвергаются окислению и теряют свои качества. Надежность соединения страдает.

Гильзование препятствует попаданию воздуха внутрь сцепления. Жилы проводов помещают в трубку с противоположных концов, после чего ее обрабатывают пресс-клещами. Обжим осуществляют в 2–3 точках. В этих местах соединяемые материалы деформируются вместе с трубкой. После опрессовки участок изолируют.

Материалы гильз

Важным параметром выбора является материал гильз.

Медные

Предназначены для опрессовки медных жил. Их можно использовать только в неагрессивной среде: они не имеют защитного слоя. В противном случае материал быстро окислится.

Медные гильзы предназначены для опрессовки жил.

Луженые

Такие виды гильз применяют для коммутации жил, эксплуатируемых в агрессивной среде. На их поверхности присутствует защитный слой из олово-висмутового состава, наносимый электрохимическим способом. Он не дает меди окисляться. Луженые трубки не применяют для соединения проводов из алюминия.

Комбинированные

Подходят для сцепления жил, изготовленных из разных металлов. Элемент состоит из алюминиевой и медной частей, которые скреплены сваркой. На их стыке установлен ограничитель, контролирующий глубину вхождения проводников. Алюминиевая часть имеет больший диаметр.

Изолированные

Преимущество изделий в том, что не требуется дополнительная изоляция сформированного соединения. Трубки подвергаются процессу лужения, а потом на них надевают защитную оболочку из ПВХ.

Изолированные гильзы не требуют дополнительной защиты.

Алюминиевые

Их применяют для сцепления проводников, изготовленных из такого же материала. В процессе эксплуатации трубки зачищают и обрабатывают защитной смесью.

Такие гильзы можно надевать на кабели, если напряжение в них не превышает 10 кВт.

Размеры и конструктивные особенности гильз – как правильно выбрать

Соединительные трубки используют для монтажа одножильных и многожильных кабелей. При выборе учитывают не только материал, но и размер изделия.

Лучше воспользоваться стандартными данными:

Тип Сечение, мм² Размеры, мм
2–3-й класс гибкости кабеля 5–6-й класс гибкости провода Длина Внешний диаметр Внутренний диаметр
ГМ 2,5 2,5 2,5 20 5 2,6
ГМ 4 4 4 30 5 3
ГМ 6 6 6 30 6 4
ГМ 10 10 10 30 8 5
ГМ 16 16 16 30 9 6
ГМ 25 35 25 40 11 8
ГМ 35 35 35 50 12 9
ГМ 50 70 50 50 14 11
ГМ 70 95 70 53 16 13
ГМ 95 120 95 67 19 15
ГМ 120 150 120 67 22 17
ГМ 150 185 150 67 25 19
ГМ 185 240 185 75 27 21
ГМ 240 300 240 75 32 24

От правильности выбора диаметра зависит качество сформированного электрического контакта. Проводник должен помещаться внутри трубки, сидеть плотно.

Классифицировать изделия можно и по конструктивным особенностям. Они бывают полыми или с перегородкой. Первый вид применяют, если соединяемые проводники изготовлены из одного и того же металла. Комбинированные приспособления необходимы для коммутации жил встык.

Правила обжима проводов

Опрессовку проводов гильзами осуществляют, учитывая такие правила:

  1. Материалы изготовления трубки и проводников должны соответствовать друг другу.
  2. Элементы для обжима не подлежат укорачиванию путем отпиливания. В этом случае повреждается защитный слой, а надежность контакта снижается.
  3. Для проведения процедуры опрессовки требуется специальный инструмент – пресс-клещи.
Опрессовку проводов делают специальным инструментом.

Нельзя уменьшать сечение проводов, чтобы они поместились в гильзу. Лучше взять элемент для обжима большего диаметра

Необходимые для опрессовки инструменты

Не стоит использовать молоток, зубило или плоскогубцы. Они повреждают защитную оболочку, что приводит к снижению качества контакта.

Пресс-клещи

Ручной механический инструмент, обеспечивающий надежное соединение проводов посредством металлической трубки. Он похож на плоскогубцы, но оснащен рельефными матрицами. Приспособление предназначено для бытового и промышленного применения. Устройство имеет храповый механизм: ручки не разожмутся, пока опрессовка не будет выполнена полностью.

Клещи имеют длинные рукоятки, что облегчает обжим. Инструменты бывают диафрагментными или действующими по принципу плоскогубцев. Второй вид выполняет опрессовку с 2 сторон. Первый обеспечивает 4- или 6-сторонний обжим. Еще можно использовать гидравлический опрессовыватель.

Гильзы

Для работы требуются медные, алюминиевые или комбинированные трубки заданного диаметра. Их количество зависит от того, сколько соединений нужно сделать.

Для работы требуются трубки заданного диаметра.

Термоусаживаемые трубки

Термоусадки – пластиковые трубки, необходимые для изоляции сцепления электрических проводов. Они обладают термопластичностью. В процессе нагрева материал приобретает жидкую форму, а во время остывания превращается в растягивающуюся массу, затвердевает. Зона стыка становится защищенной от механических повреждений. Изоляционные свойства не снижаются даже под воздействием внешних негативных факторов.

Строительный фен

Инструмент предназначен для нагрева термоусадочных изоляционных материалов. Для этого достаточно применения бытовых моделей небольшой мощности.

Инструкция по опрессовке

Для соблюдения электромеханического сцепления требуется правильный выбор металлических трубок.

Подготовка

Подготовка к обжиму предполагает такие действия:

  1. Подбор соответствующих гильз и матриц для пресс-клещей.
  2. Устранение изоляционной оболочки с провода на 2–3 см (не больше длины самой гильзы).
  3. Зачистку оголенных участков наждачной бумагой с мелким зерном.
  4. Обработку алюминиевых жил кварцево-вазелиновой пастой. Она защитит металл от повреждения и окисления.
Подготовка к обжиму предполагает подбор соответствующих гильз.

Медные провода можно не смазывать.

Процесс обжимки пошагово

Процедуру выполняют по такой инструкции:

  1. Если опрессовка односторонняя, то проводники размещают внутри трубки параллельно друг другу. При двусторонней обработке жилы заводят в гильзу с противоположных сторон. Скручивать их между собой нельзя.
  2. Соединение обрабатывают пресс-клещами способом локального вдавливания.

После завершения процедуры место сцепления протирают растворителем (для обезжиривания).

Опрессовка проводов гильзами ГСИ

Изоляция проводов

Для изоляции требуется изолента или термоусадка. Вторая лучше. Трубку надевают на один из проводов до опрессовки. После формирования соединения ее сдвигают на нужный участок и нагревают строительным феном. После остывания термоусадка сжимается и обтягивает стык, делая его устойчивым к внешним негативным влияниям.

Для изоляции проводов используется термоусадка.

Основные ошибки: как нельзя делать опрессовку

В процессе опрессовки можно допустить такие ошибки:

  1. Разрезание гильзы при слишком большой длине трубки. Прочность контакта при этом снизится.
  2. Перегиб алюминиевых проводов. Этого делать нельзя, т. к. металл сломается.
  3. Установку гильзы несоответствующего диаметра. Если она большая, то ее можно установить только на медную проводку, жилы которой нужно согнуть.
  4. Уменьшение сечения жил. В таком случае увеличится сопротивление и место сцепки будет сильно нагреваться.
  5. Выбор неправильного инструмента для опрессовки. Лучше использовать специальные клещи, которые не повредят защитного слоя.
  6. Избыточное или недостаточное количество обжимов.
  7. Применение матрицы пресса другого диаметра.

Чтобы избежать ошибок, нужно пользоваться стандартными таблицами размеров гильз и профильным инструментом.

Дополнительные рекомендации

Для правильной опрессовки необходимо воспользоваться такими советами:

  1. Делать стык проводников по центру соединительной трубки.
  2. Правильно выбирать сечение гильзы. Внутри сцепления будет меньше пустот, а контакт станет надежнее.
  3. Накладывать изоляцию так, чтобы она выходила за пределы соединительной трубки на 1 см с обеих сторон.
  4. Использовать наконечники, если сращиваются кабели с разным количеством жил.

Опрессовка – процедура, позволяющая получить максимальное сцепление проводников при монтаже электросетей. Однако для ее правильного проведения требуется соответствующие инструменты и материалы.

Опрессовка проводов гильзами

Соединительные гильзы для опрессовки проводов: виды, особенности, инструмент для обжима

Надежность мест соединения проводов и кабелей, по которым подается электроток, должна быть очень высокой. Обеспечить ее способны гильзы для опрессовки проводов, которые специально предназначены для того, чтобы создавать качественные соединения токопроводящих элементов электрических сетей различного назначения. При помощи таких элементов, как гильзы обжимные, можно соединять даже алюминиевые и медные провода, чего практически невозможно добиться при помощи обычной скрутки проводников.

Опрессовка гильзами является надежным способом соединения проводов

Что собой представляет опрессовка гильзами

Сущность опрессовки состоит в том, что электрические провода или кабели при ее выполнении соединяются при помощи токопроводящих гильз, которые представляют собой трубки, изготовленные из металла. Процесс опрессовки кабелей, в результате осуществления которой создается прочное и надежное электрическое соединение, выглядит следующим образом:

  1. Во внутреннюю часть обжимной трубки с обоих ее концов заводятся предварительно зачищенные от изоляции жилы электрических проводов, которые необходимо соединить.
  2. Используя специальные пресс-клещи или обычные пассатижи, выполняют обжим гильзы вокруг помещенного в нее проводника. Для более высокой надежности трубку обжимают в двух-трех местах.
  3. Место выполненной опрессовки изолируют, используя для этих целей ТУТ или изоленту, изготовленную из ПВХ. В том случае, если для опрессовки применяются соединительные гильзы, покрытые слоем изоляции, необходимость в дополнительном изолировании сформированного соединения отпадает.

Этапы опрессовки гильзой электрического провода

Особенно актуальной опрессовка проводов гильзами является в следующих ситуациях:

  • при соединении элементов электрических сетей, эксплуатируемых под высокой нагрузкой;
  • при соединении между собой проводов, характеризующихся большим сечением;
  • в тех случаях, когда соединить провода другим способом не представляется возможным (в частности, данный метод используют для соединения проводов в распределительной коробке, в которой достаточно сложно смонтировать клеммную колодку;
  • кроме того, опрессовкой гильзами соединяют провода, расположенные на большой высоте или в условиях ограниченной видимости).

Опрессовка проводов гильзами обеспечивает отличный электрический контакт и высокую механическую прочность соединения

Перечислим наиболее значимые достоинства, которыми обладает соединение проводов опрессовкой.

  1. Инструмент для опрессовки проводов, в качестве которого преимущественно используют пресс-клещи, не нуждается в подключении к электрической сети, что выгодно отличает его от электрических приспособлений, при помощи которых провода соединяются методом пайки. Таким образом, опрессовка (или гильзование, как еще часто называют данный процесс) является практически единственно возможным способом формирования качественного соединения проводов в тех местах, где отсутствует возможность подключения используемого инструмента к электрической сети.
  2. Для соединения проводов методом опрессовки не требуется наличия специальных знаний и навыков. Этого не скажешь, например, о пайке, выполнить которую качественно без соответствующих навыков и опыта вряд ли получится.
  3. Используя специальный инструмент для опрессовки гильз, можно создавать высококачественные соединения проводов даже в труднодоступных местах, таких, например, как распредкоробки и подрозетники. Более того, использование для соединения проводов в подрозетниках метода опрессовки позволяет сократить до минимума длину соединяемых контактов, что дает возможность увеличить плотность выполняемого электрического монтажа.

Важным преимуществом применения опрессовки является то, что при помощи данного метода можно успешно соединять провода, жилы которых изготовлены из разных металлов. Этого не позволяет добиться та же пайка.

Классификация по материалу изготовления

Одним из основных параметров, в зависимости от которого гильзы для проводов разделяются на различные типы, является материал их изготовления. Необходимость применения разнородных гильз определяется различиями электрохимических свойств соединяемых проводов, изготовленных из разных металлов. Так, если для соединения проводов, изготовленных из определенного металла, будет выбрана несоответствующая гильза, то место сформированного контакта окислится, что со временем приведет к снижению его надежности в плане электропроводности.

Основными типами гильз для обжима электрических проводов в зависимости от материала, из которого такие трубки изготовлены, являются:

  • медные гильзы;
  • гильзы соединительные луженые;
  • комбинированные;
  • изолированные.

Каждый из вышеперечисленных типов используется для решения определенных задач, что следует обязательно учитывать, выбирая такие трубки для соединения проводников.

Медные

Медная гильза, которая обозначается маркировкой ГМ, нужна для обжима проводов, также изготовленных из меди. С учетом того, что медная гильза не имеет защитного покрытия, применять ее можно только для соединения проводов, эксплуатируемых в неагрессивной среде. Если пренебречь этим требованием, медная гильза достаточно быстро окислится и перестанет выполнять свои функции.

Медные кабельные гильзы должны изготавливаться из медных трубок марок М1 или М2

Луженые

Для соединения электрических проводов, эксплуатируемых в агрессивной среде, применяются гильзы медные луженые под опрессовку, которые обозначаются маркировкой ГМЛ. Гильзы ГМЛ, чтобы защитить основной материал их изготовления – медь – от электрохимической коррозии, покрываются специальным составом.

Следует иметь в виду, что гильза луженая под опрессовку алюминиевых проводов не используется.

Это объясняется тем, что часть защитного покрытия такой трубки при ее обжатии разрушается, что приведет к контакту алюминия и меди и, соответственно, к развитию электрохимической коррозии.

Соединительные гильзы типа ГМЛ, изготовленные из электротехнической меди с олово-висмутовым защитным покрытием

Комбинированные

Достаточно часто при монтаже электрических сетей возникает необходимость выполнить соединение проводов, жилы которых изготовлены из разных металлов. Для решения подобных задач специально разработаны и успешно используются гильзы комбинированного типа. Конструктивная особенность таких обжимных трубок, которые обозначаются маркировкой ГАМ, заключается в том, что одна их половина – это гильза алюминиевая соединительная, а вторая изготовлена из меди. В месте стыка двух таких трубок, которые соединяются между собой при помощи сварки, имеется специальный ограничитель. Он необходим для того, чтобы не допустить контакта двух разнородных проводов внутри самой гильзы.

Переходная кабельная гильза алюмо-медная 16/10 кв. мм

Еще одна особенность конструкции комбинированных обжимных трубок заключается в том, что та их часть, которая является гильзой соединительной алюминиевой, имеет больший диаметр, чем трубка, предназначенная для кабеля из меди. Объясняется такая конструктивная особенность тем, что алюминий, если сравнивать его с медью, имеет большее электрическое сопротивление, поэтому провод из него, который будет соединяться в одну электрическую сеть с медным проводником, должен иметь больший диаметр.

Сама опрессовка с помощью комбинированных гильзовых зажимов выполняется по тому же алгоритму, что и процедура с гильзами любого другого типа. Однако при этом необходимо внимательно следить за тем, чтобы разнородные провода вставлялись в трубку из соответствующего металла.

Изолированные

Среди обжимных трубок, используемых для опрессовки электропроводов, выделяют категорию гильз соединительных изолированных. Применение последних избавляет от необходимости выполнять дополнительную изоляцию места сформированного с их помощью контакта. По своему конструктивному исполнению изолированные гильзы представляют собой те же луженые медные трубки, наружная поверхность которых покрыта изоляционным слоем из достаточно прочного и в то же время пластичного ПВХ. За счет механических свойств такого защитного слоя гильзы данного типа могут быть успешно обжаты без нарушения своих изначальных характеристик.

Полностью изолированные соединительные гильзы

Изолированные гильзы для герметичного соединения жил проводов СИП

Как правильно выбрать обжимную гильзу по диаметру

Обжимные гильзы одинаково успешно могут быть использованы для выполнения качественного соединения как одножильного, так и многожильного электрического или сетевого кабеля. Подбирая такую гильзу под моно- или многожилу, следует учитывать не только материал изготовления, но и диаметр соединяемых проводников. Для правильного выбора обжимных гильз по диаметру соединяемых проводов лучше всего пользоваться специальными справочными таблицами.

Технические размеры гильзы под опрессовку проводов, учитываемые при подборе

Таблица 1. Параметры гильз ГМ и рекомендуемые инструменты для опрессовки

От того, насколько правильно подобраны обжимные трубки по диаметру соединяемых проводов, напрямую зависит качество создаваемого электрического контакта. Так, если диаметр проводов, которые необходимо соединить, будет больше внутреннего диаметра самой гильзы, то проводник невозможно будет поместить во внутреннюю часть трубки. Нежелательными являются и ситуации, когда внутренний диаметр гильзы намного превышает наружный диаметр соединяемых проводов. В таких случаях опрессованные провода, расположенные во внутренней части трубки со значительным зазором, будут создавать не слишком качественный контакт.

Подбирая обжимную гильзу для соединения проводов определенного диаметра, можно руководствоваться простым правилом: проводник, помещенный внутрь гильзы, должен сидеть в ней плотно, не болтаясь.

Таблица 2. Сколько проводов помещается в один соединитель

Качественно соединить провода при помощи гильзы, внутренний диаметр которой значительно превосходит размер поперечного сечения самого проводника, также возможно. Для этого пользуются несложным приемом: провод вставляется в гильзу, после чего зазор, который образовался между стенками соединительной трубки и поверхностью проводника, плотно забивается кусками жил от провода, изготовленного из такого же металла. После выполнения такой процедуры гильза обжимается по стандартной технологии.

Инструменты для выполнения опрессовки

Несмотря на то, что выполнять опрессовку проводов с использованием специальных гильз можно даже при помощи таких простых инструментов, как пассатижи, молоток или зубило, делать это не рекомендуется. Достаточно сложно таким способом добиться формирования качественного и надежного контакта двух проводников. Кроме того, используя такие инструменты, можно легко повредить гильзу, которую придется просто выбросить.

Ручной инструмент для опрессовки кабельных гильз с регулятором силы обжима

Получить гарантированно качественные электрические соединения при помощи обжимных гильз позволяют специальные инструменты:

  • пресс-клещи, которые сегодня выпускаются в различных модификациях;
  • пресс механического и гидравлического типа (ручной или работающий за счет электропривода).

Пресс-клещи для обжима проводов с храповым механизмом

Основными элементами инструмента, предназначенного для выполнения опрессовки проводов, являются:

  • матрица, которая, воздействуя на гильзу своей фигурной рабочей поверхностью, обжимает ее вокруг проводника;
  • пуансон – подвижный элемент, который передает давление от силового механизма инструмента на его матрицу.

Чтобы соединение, выполняемое при помощи такого инструмента, было качественным, необходимо не только правильно подобрать сменную матрицу под гильзу определенного диаметра, но и оказать достаточное давление на соединительную трубку.

Применение пресс-клещей

Самым распространенным инструментом, который успешно применяется для выполнения электромонтажных работ даже в бытовых условиях, являются пресс-клещи. Такие инструменты, как правило, имеют в своей конструкции несколько гнезд, каждое из которых предназначено для обжима гильз определенного диаметра. Форма гнезд в зависимости от модели пресс-клещей может быть квадратной или трапециевидной. Соответственно, такую же форму принимает и поперечное сечение гильзы после ее обжатия. Кроме формы и размеров, гнезда пресс-клещей различных моделей отличаются между собой наличием или отсутствием в конструкции пластиковых фланцев, которые позволяют более качественно выполнить опрессовку многожильного провода. Чтобы можно было различать гнезда пресс-клещей разного размера, на них наносят разноцветную маркировку.

Для опрессовки гильз в термоусадочной оболочке используются матрицы с более закругленными обводами, чтобы не повредить оболочку (на фото справа)

Воспользовавшись простыми рекомендациями, выполнить качественную опрессовку при помощи пресс-клещей сможет даже тот, кто никогда ранее не выполнял такую процедуру.

  • Гильзу со вставленными в нее проводами помещаем в гнездо пресс-клещей соответствующего диаметра.
  • Воздействуя на ручки-рычаги клещей, опрессовываем гильзу вместе с помещенными в нее проводами.

Опрессовка проводов гильзами ГСИ

Таким образом, опрессовка с использованием специальных гильз – это достаточно простая процедура, позволяющая сформировать качественное электрическое соединение.

Обжимка проводов

Сегодня электроэнергия поступает к людям по проводам. Не придуман еще способ делать это «по воздуху». Это и объясняет такую широкую их популярность. Случается так, что в некоторых местах прокладки происходит сильная вибрация и качество сигнала, как и сам сигнал, находятся под угрозой. Чтобы это предотвратить, когда длина кабелей недостаточна для сварки или пайки, используют опрессовку проводов. В этой статье читатель познакомится с тем, что такое опрессовка проводов и какие гильзы для соединения проводов опрессовкой используют чаще всего.

Что это такое

Опрессовкой называют такой способ соединения проводников, который использует для этого специальные проводниковые гильзы. Сами гильзы внешне похожи на обычные металлические трубки, выполняющие роль пассивного соединительного механизма.

Жилы кабелей, которые подлежат соединению, вставляют в трубку с разных концов, а затем сжимают ее специальными пресс-клещами. В конечном итоге получается надежный и ровный контакт, образующий так называемый электрический узел. Сжимают гильзу в двух и более местах в зависимости от типа проводов, площади сечения их жил и длины самой трубки. Во время сжатия деформируется как гильза, так и жилы, а это, в свою очередь, сжимает токопроводящие поверхности. В результате получает сильный и надежный электрический контакт двух проводников.

Важно! После проведения этой процедуры место, как правило, изолируется термоизолирующей трубкой или изолентой из поливинилхлорида.

Плюсы и минусы

Как и любой тип соединения, опрессовка имеет свои положительные и отрицательные стороны. И тех, и других немало и решать, выполнять контакт этим методом — решать исключительно мастеру. Следует опираться на множество факторов, которые делают невозможным применение того или иного способа. Среди преимуществ опрессовки:

  • Высокая степень надежности соединения. Надежней этого метода только сварка или пайка;
  • Технологичность процесса. Метод занимает очень малое количество времени и не требует от своего исполнителя каких-либо специальных знаний в электричестве, металлах и так далее;
  • Отпрессованная гильза не требует к себе никакого внимания и обслуживания на всем протяжении всего срока эксплуатации кабеля;
  • Не зависит от наличия питания и может выполняться даже в местах, где еще не подано электричество.

Но и недостатков этот способ соединения имеет не мало. Основными являются:

  • Необходимость иметь при себе специальный инструмент — пресс-клещи или кримпер. Заменить их обычными плоскогубцами не получится;
  • Необходимость постоянно носить с собой различные гильзы для каждого типа провода или кабеля, различать их;
  • Большие затраты на исходные материалы в виде металлических трубочек и инструмента;
  • Громоздкость соединения по сравнению с теми же методами сварки и пайки, где может получится шов, по диаметру равный кабелю в изоляции.

Важно! Сам по себе метод является недостатком, поскольку является несъемным. Нельзя в случае необходимости взять и раскрутить соединение, а потом закрутить его обратно.

Когда нужно делать опрессовки проводов

Чаще всего такой способ соединения проводов используется тогда, когда нельзя применить любой другой. Например, чтобы произвести сварку, необходимым условием будет наличие электричества, протекающего по жилам кабеля. По другому сварочный аппарат не подключишь.

Когда выполняется работа с небольшим объединением в маленькой коробке, использовать зажимы типа «орех» или клеммы также неуместно и неудобно. Также, как и с паяльником лезть на потолок. Именно в таких ситуациях и спасает простая и надежная обжимка проводов гильзой.

Наиболее востребована опрессовка в тех случаях, когда:

  • Есть необходимость объединить кабеля и шнуры в цепях с большой нагрузкой электрического тока;
  • Требуется коммутация проводников, состоящих из большого количества жилок;
  • Соединить нужно провода достаточно большого сечения жил.

Материалы

Для выполнения работ потребуется не только наличие материалов в виде гильз, но и ручных или механических (гидравлических) пресс-клещей. Образцы с рынка способны обжать гильзу с проводниками, сечением до 120 миллиметров квадратных. Для больших кабелей предусмотрен пресс, работающий на гидравлике и приводимый в движение с помощью соответствующего привода.

Есть и специальные клещи с матрицей, которая рассчитана на регулирование пуансонов. Это удобно в том плане, что не нужно регулировать клещи на какой-либо размер: достаточно вставить проводник и матрица сама встанет в нужное положение.

Важно! Если предстоит работа с проводами из алюминия, нужна будет специальная вазелиново-кварцевая паста, удаляющая с жилок пленку окиси и препятствующая ее появлению вновь.

Медные же проводники не нуждаются в подобной обработке и, для снижения трения, лучше вообще смазать их простым вазелином. Все дело в том, что во время прессовки и деформации жилки могут быть повреждены, а смазочные материалы, проводящие ток, способны минимизировать риск повреждения.

Как правильно делать опрессовку проводов и кабелей

Перед тем, как преступить к обжатию, необходимо прочитать и запомнить инструкцию по выполнению всех работ с соблюдением техники безопасности:

  1. Избавить кабель от изоляции на 2-3 сантиметра с обеих сторон;
  2. Зачистить жилки до блеска в местах без изоляции наждачной бумагой;
  3. При алюминиевом составе жилок на нести на них пасту, а если медные, то вазелин;
  4. Если прессовка выполняется с одной стороны, то провода раскладываются параллельно, после чего накидывается гильза. Если прессовка двухсторонняя, то жилки заводятся в трубку с противоположных концов;
  5. Обжать гильзу клещами и обтереть тряпкой, с нанесенным бензином или растворителем.

Меры безопасности

Такой тип соединения требует к себе выполнения определенных мер безопасности, среди которых можно выделить следующие:

  • Металл гильзы обязательно должен быть такой же, как металл проводников;
  • Нельзя укорачивать гильзы, если они большие с завода. Многие электрики просто отпиливают ненужные на их взгляд части ножовкой, чего делать не рекомендуется из-за снижения надежности контактного соединения;
  • Выполнение работы должно производиться только с использованием специального инструментария. Простые кусачки или клещи для этого не подойдут, так как есть риск получить травму и ненадежное соединение;
  • Выбор гильзы должен основываться на следующем: ее внутренний диаметр должен быть максимально таким же, как и диаметр обжимаемого кабеля.

Таким образом, нет ничего сложно в том, чтобы обжимать даже многожильные кабеля с помощью кабельного гильзования. Несмотря на это, необходимо соблюдать некоторые нюансы: выполнять обжим только специальным инструментом и выполнять подключение только после качественного соединения.

Опрессовка проводов. Инструмент и виды гильз. Обжатие

Самый действенный способ соединения проводов в местах, где сильная вибрация, когда длина проводов для соединения недостаточна для сварки или пайки — опрессовка проводов. Такой процесс может осуществляться двумя способами: гильзами или наконечниками.

Но для качественного соединения необходим специальный инструмент в виде прессовых клещей, либо оборудования с гидропрессом.

Гильзование проводов

В силовых и распределительных шкафах при использовании гибкого многожильного медного провода положено устанавливать гильзы на оголенные части провода. Этот процесс называется гильзование, иногда обжим или опрессовка проводов. Как правильно выбрать гильзу? Гильзы выпускаются разных размеров, от 0,75 до 40 мм 2 . Есть гильзы с изолированным фланцем и без него. Кроме цены нет никакой разницы.

Обычно фланцы гильз маркируются по цвету, который соответствует размеру гильзы. Но есть производители, которые не заморачиваются, и выпускают одноцветные гильзы. В любом случае, диаметр гильзы нужно выбрать такой, чтобы гильза заходила на провод как можно плотнее. Это не всегда можно сделать по маркировке, так как некоторые провода могут быть выполнены по ТУ, и иметь меньше размер, чем заявленный.

Часто гильзы на 1,5 мм 2 с легкостью залетает на провод с маркировкой 2 мм 2 . Еще один важный момент – это материал, из которого изготовлены гильзы. При покупке убедитесь, что это медные и луженые гильзы. Взаимодействуя с воздухом, медь может окисляться, темнеть и терять качество контакта. Лужение меди – это старый способ, которым издревле пользуются электрики, чтобы сделать контакт долговечным и надежным. Сделать как для себя.

Зачем нужна опрессовка проводов

Что плохого в обычном методе крепления провода в зажимах электрических приборов? При зажиме пучок провода раздавливается и распушается. А некоторые проводки разрушаются. Отделенные от основной группы и поврежденные проводки, уже не используются, что приводит к нагреву мест соединения, иногда даже их обгорание.

Также медь остается открытой для доступа влаги и кислорода, что приводит к ее потемнению и окислению. Вследствие чего также теряется качество контакта. Опрессовка проводов гильзами поможет увеличить в разы надежность соединений и устранить все эти перечисленные проблемы.

Во-первых, обжатый гильзой конец, считается воздухонепроницаемым. Гильза не позволит проводкам повредиться или быть незадействованными, а ее луженая поверхность будет надежно защищена от воздействия окружающей среды.

Что нужно для гильзования
Гильзы продаются в огромном количестве, в любом ассортименте, в любом магазине электротоваров и как минимум, нужно обжимное устройство:
  • Двухгубочное устройство. Это устройство выполнено в виде пассатиж, но с системой усиления сжатия, с двумя губками. Существуют разные виды губок для обжатия, как гильз, так и для вилочных или круглых наконечников для проводов.

  • Также существую четырехгубочные обжимники. Они служат для обжима только гильз.

  • Еще существуют и шестигубочные обжимники.

  • В дополнение можно приобрести устройство оголения проводов . Их также существует несколько видов, для разных проводов.

Также хорошо приобрести резак для выполнения точных срезов. Продавцы даже дают кусок провода и резак, предлагают попробовать сделать срез. Провод режется как по маслу. Так что, без сомнений можно приобретать такой резак, так как он хорошего качества. Он очень пригодится для работы.

Порядок обжатия проводов
  • Обрезаем провод резаком. Нужен очень точный срез. Чем он точнее, тем легче будет надеть гильзу, не замяв проводков.
  • Отмеряем и оголяем часть провода на длину гильзы. Работаем очень осторожно, чтобы не повредить проводки. Смысл гильзования теряется, если мы все равно повредим несколько проводков и ухудшим качество контакта. Никогда не скручивайте провода перед тем, как надевать их на гильзу, даже слегка. У гильзы есть небольшая юбочка. Она поможет надеть гильзу даже на слегка распушенный провод. Эту важную фишку знают даже не все профессионалы. В других средствах информации могут показывать, что все хотя бы слегка скручивают проводки. Этого делать категорически нежелательно, потому что проводки обжимаются под очень высоким давлением так, что даже могут терять свою округлую форму, если лежат параллельно, принимая слегка шестигранную форму. Это приводит к увеличению контакта проводов между собой. Если же их скрутить, то при обжимке в тех местах, где провода пересекаются, проводки могут передавить друг друга и деформироваться.
  • Надеваем гильзу на оголенную часть провода. Можно слегка покручивать гильзу, это не страшно.
  • Вставляем в зажим соответствующего размера и зажимаем.

Теперь, присоединяя провод к автомату или другому устройству, будет очень надежное и долговечное соединение, которое обеспечила опрессовка проводов.

Способ соединения в металлических гильзах

При ремонте или прокладке проводки необходимо создавать надежные электрические соединения проводов. Есть много различных способов, которые выбираются исходя из условий объекта. Рассмотрим, как проводится соединение и опрессовка проводов, применяемые инструменты.

Использование гильз
Гильзы используются для соединения проводов в электропроводке в случаях:
  • Применяется электрооборудование с нагрузкой большими токами. Необходимо обеспечить надежный контакт для исключения нагрева.
  • Сечение провода не позволяет сделать соединение проводов другими способами.
  • Нет места в распределительной коробке для соединений. Провода соединяются за пределами коробки.
  • Пространство для соединения ограничено, большая высота объекта, другие способы сделать проблематично.
Виды гильз

Важно выбрать правильно диаметр гильзы и ее материал, так как качество контакта будет от этого зависеть. Гильзы делятся по материалу изготовления. Бывают гильзы обычные медные , определенного диаметра и длины. Существуют также луженые гильзы. Ее поверхность покрывается смесью висмута и олова для предотвращения окисления металла.

Алюминиевые гильзы имеют такие же параметры, как и медные. Комбинированные варианты гильз служат для соединения проводов, изготовленных из разных металлов, называются алюмомедными, с обозначением ГАМ.

В медную половину вставляется провод из меди, а в другую половину укладывается провод из алюминия. Два элемента гильзы соединяются фрикционной сваркой. Это уменьшает потери тока на контактах.

Гильзы изолированные . На поверхности нанесен слой изоляции из ПВХ. Гильзы опрессовываются вместе с изоляцией. Они применяются только для медных проводов.

Как выполняется опрессовка проводов

На практике применяется несколько способов соединения электрических проводов. Их можно скручивать, паять, соединять с помощью электросварки или специальной колодки, оборудованной болтовыми креплениями. Каждый из методов имеет свои плюсы и минусы, которые проявляются при эксплуатации линии в рабочем режиме.

Для средних и больших токов оптимальным способом является соединение проводов опрессовкой гильзами. Этот способ достигает двух важных целей — соединение имеет отличный электрический контакт и высокую механическую прочность.

Технологически метод очень прост: в специальную металлическую гильзу заводятся зачищенные концы соединяемых проводов, и гильза обжимается с помощью специальных инструментов. Для этого нужны ручные или механические пресс-клещи, которые обеспечивают очень плотный обжим контактов по всей длине. Ручные клещи применяются для гильз сечением до 120 мм2. Превышающие этот размер соединения требуют использования инструмента с гидравлическим приводом.

В случае необходимости проведения опрессовки большого количества гильз различного размера, следует выбирать клещи с регулируемым пуансоном или рассчитанными на разные сечения поворотными матрицами. Для опрессовки гильз небольшого диаметра применяются клещи с фигурными губками, без матриц и пуансонов.

По механической прочности соединение проводов опрессовкой превышает все остальные методы, но оно получается неразборным. Чтобы разъединить опрессованные провода, участок коммутации необходимо отрезать. Для соединения проводов опрессовкой подходят как медные, так и алюминиевые провода любого сечения.

Сегодня я хочу рассказать о такой интересной области как опрессовка одножильных проводов гильзами и в качестве примера рассмотрим опрессовку медных проводов ВВГнг-3х2,5 кв.мм.

Соединение проводов опрессовкой гильзами

Более подробно процесс опрессовки гильзами рассмотрим на применении этой операции для соединения одножильного провода ВВГнг-3х2,5 мм2 с медной жилой. Так как провода медные гильзы для опрессовки проводов также используются медные.

В общем случае, для соединения провода необходимо выбирать соответствующую по материалу гильзу, чтобы соблюдалось электрохимическое соответствие. Диаметр ее должен немного превышать толщину жилы кабеля. Это один из вариантов соединение проводов опрессовкой гильзами.

Иногда возникают ситуации когда провода нужно немного удлинить, например, при необходимости замены вышедшей из строя розетки или выключателя, вмонтированных в стену, облицованную плиткой или кафелем.

Контакты, естественно, давно заржавели, и удалить старое приспособление, открутив болты невозможно. Остается один выход — отрезать. Но в таком случае в распоряжении останутся обрезки провода, который для монтажа привычными способами не годятся. Винтовую колодку туда не вставить, клемник WAGO тоже.

Остается один способ — гильзование, т.е. соединение проводов опрессовкой гильзами. Гильзы для опрессовки изготовляются из меди, алюминия или комбинированного состава, некоторые из модификаций лудятся. Гильзы производятся в полном ассортименте и соответствуют стандартным диаметрам проводов.

Какие гильзы для опрессовки проводов использовать? При их использовании необходимо придерживаться принципа соответствия материалов: медные провода соединяются медными гильзами, алюминиевые — алюминиевыми, медь с алюминием — комбинированными.

Подробно останавливаться на том какого типа и сечения выбрать гильзу я не буду, об этом я писал в статье гильзы для опрессовки проводов, пожалуйста заходите, читайте, задавайте вопросы. В данной статье я использую гильзы марки ГМЛ – Гильза Медная Лужёная.

Для соединения многожильных проводов такие гильзы для опрессовки не применяются, в этом случае необходимо использовать специальные изолированные наконечники.

Как выполнить соединение проводов опрессовкой в распределительной коробке

В распределительных коробках наиболее часто возникает задача разводки линии 2,5 мм2 на несколько направлений. Если используются медные провода, то для соединения нужны гильзы для опрессовки проводов из меди и специальные пресс клещи.

Давайте рассмотрим, как выполняется опрессовка проводов гильзами в распределительной коробке, для примера выполним разветвление кабеля в распределительной коробке в трех направлениях.

Для начала очищается изоляция с проводов на длину, соответствующую длине гильзы. Зачищенные концы провода вставляются в гильзу очень плотно, чтобы не возникало пустот.

Если они , все же, образовались, что нередко при соединении трех и больше проводов, то из необходимо «забить» отрезками жилы того же провода, длиной соответствующей длине гильзы.

Хочу обратить ваше внимание на один очень важный момент. Если вы опрессовываете несколько проводников в одну гильзу, при стандартном сечении проводов и гильз ни как не получится плотно забить гильзу, в ней всегда остаются пустоты и эти пустоты необходимо заполнять. Для этого нужно «добить» гильзу еще несколькими кусками такого же провода. Это позволит в месте опрессовки создать качественный и надежный контакт.

Опрессовка проводов производится двумя-тремя жимами в разных направлениях (для этого пресс клещи нужно всего лиши повернуть на 180 град.). Особенно важно помнить, что провода перед соединением гильзой скручивать нельзя. Для указанной марки провода при соединении четырех веток необходим еще один уплотняющий обрезок провода и гильза, сечением в 2.5 мм2.

Когда гильзы надеты и плотно добиты кусками провода можно приступать к опрессовки. Для этого я использую ручные пресс клещи ПК-16 .

Для того чтобы гильза надежно обжалась делаем два жима по краям гильзы (в начале и у основания). Жимы делаем в противоположных направлениях.

Опрессовка проводов выполняется гильзами ГЛМ-10. В процессе работы рабочая зона клещей должна соответствовать размеру гильзы.

На фото четко показано что гильза обжата двумя противоположными жимами. Это позволяет улучшить качество контакта в месте соединения.

Выходящие наружу кончики проводов обрезаются кусачками под кромку гильзы.

Все соединение изолируется термоусадочной трубкой, длина которой подбирается такой, чтобы она выходила за внешний срез гильзы на 1 см и на 1,5 см заходила на изоляцию. Если термоусадочной трубки нет, можно воспользоваться изолентой.

Одетую на гильзы термоусадочную трубку нагреваем с помощью фена. Места соединения после сжатия трубки надежно заизолированы.

После изоляции аккуратно укладываем провода в распределительной коробке и закрываем крышкой. Все наше соединение проводов выполнено.

Типичные ошибки при соединении проводов опрессовкой

Несколько важных советов для начинающих электриков, или людей, самостоятельно применяющих такой метод соединения как опрессовка проводов гильзами.

1. Применение гильз сечением меньше чем провод.

Никогда не пользуйтесь гильзами меньшего, чем требуется диаметра. Чтобы вставить провода в них, необходимо уменьшить диаметр жилы, что делают, срезая часть проводника и уменьшая поперечное сечение провода.

Т.е. если вы хотите нарастить провод сечением 2.5 мм2, а гильза у вас на 1.5 мм2, не нужно брать напильник и обтесывать провода чтобы они влезли в гильзу.

Утоньшение провода приводит к увеличению сопротивления участка контакта, а также уменьшает его пропускную способность. Поэтому цель сохранения одинаковой проводимости по всей длине линии теряется. В месте соединения провод начинает нагреваться и быстро разрушается, хорошо, если без дыма и пламени.

Уменьшение сечения провода приводит и к снижению механической прочности соединения. При любом стороннем воздействии он может элементарно переломиться. Искать место обрыва в разветвленной сети — дело непростое даже для профессионального электрика, если, конечно, нет специальных приборов. А они есть не в каждом доме.

2. Использование гильз большого диаметра.

Увеличение диаметра гильзы тоже пользы не приносит. Добиться надежного и крепкого соединения не всегда удается. Применение «народного» метода сгибания концов провода вдвое можно считать лишь частичным выходом. Практика показывает, что механическая прочность опрессованного соединения в таком случае снижается тоже почти вдвое.

3. Разрезание гильз на несколько кусков.

Таким методом пользуются многие новички, дабы сэкономить на гильзах. Не укорачивайте заводскую гильзу. Это приводит не только к неудобству работы клещами, но и к повышению сопротивления. Последствия описаны в первом совете. Механическая прочность тоже уменьшается вследствие снижения длины контактного участка.

4. Опрессовка проводов гильзами должна выполняться только специальным инструментом – пресс клещами.

Инженерная мысль для производства такой операции, как соединение проводов опрессовкой гильзами, придумала специальный инструмент — пресс-клещи.

Поэтому использовать для этих целей плоскогубцы, а, тем более, молоток не следует. Можно расплющить провода, изменив их геометрия, а тем самим, сопротивление участка, повредить саму гильзу, переломать провод.

Соединение проводов опрессовкой гильзами— операция не сложная, но требует аккуратности выполнения и соблюдения техники безопасности, как и все работы с электропроводкой. Особенно важны плотность обжима и надежная изоляция участка соединения. Самодельные гильзы использовать не рекомендуется. Сильно на них сэкономить не удастся, а надежность соединения будет значительно ниже, чем при использовании заводских гильз.

Соединение проводов опрессовкой гильзами

Способов соединения проводов существует очень много – от старинной дедовской скрутки до самых современных самозажимных клеммников. Но ни один из них не является идеальным, каждый способ имеет свои преимущества и недостатки. В каком-то случае достаточно соединить провода в клеммной колодке, иногда понадобятся сварка или пайка. Но бывают случаи, когда лучшим вариантом станет опрессовка проводов, о ней поговорим более подробно.

В чём суть метода?

Опрессовкой называют способ соединения проводов с помощью специальных гильз. Внешне они похожи на обыкновенные трубки и выполняют функцию соединительного механизма.

Жилы проводов, которые подлежат соединению, заводят в трубку с двух противоположных концов, обжимают пресс-клещами и получают в результате прочный и надёжный электрический узел. Трубка сжимается в двух или трёх местах, в зависимости от её длины и сечения коммутируемых проводников. Соединяемые жилы и гильза совместно подвергаются деформации. В этот момент происходит сжим и сдавливание трубкой токопроводящих поверхностей проводников. За счёт этого жилы взаимно сцепляются, что даёт надёжный электрический контакт.

Затем место соединения изолируется.

Чаще всего этот метод используют в ситуациях, когда нет возможности применить другой вид соединения. Например, для сварки обязательно необходимо присутствие электричества, чтобы можно было подключать сварочный аппарат. При работах в маленькой распределительной коробке неудобно располагать болтовое соединение, зажим «орех» или клеммную колодку. Да и с паяльником дотягиваться под потолок к распредкоробке тоже не очень удобно. Вот в таких случаях и выручает обжимка проводов с помощью гильз.

Метод опрессовки наиболее востребован:

  • если необходимо соединить провода в электролиниях с высокой токовой нагрузкой;
  • для коммутации многожильных проводников;
  • при необходимости соединения проводов большого сечения.

Преимущества и недостатки

В опрессовке достаточно много положительных сторон:

  1. Инструмент, с помощью которого выполняется подобное соединение, ручной, для его работы не нужно электричество. В случае, когда приходится работать в помещении, где нет напряжения, опрессовка является единственным качественным методом соединения.
  2. С помощью опрессовочных трубок можно соединять проводники из разных металлов, что является решением вечной проблемы коммутации медных и алюминиевых жил в одном электрическом узле.
  3. Если при сварке требуется специалист, способный производить сварочные работы, а при пайке необходимо уметь пользоваться паяльником, то опрессовку может сделать каждый, достаточно лишь один раз попробовать в действии пресс-клещи.
  4. С помощью специального обжимного инструмента есть возможность производить коммутацию в любых, даже ограниченных пространствах. Особенно удобно, при соединении проводов в подрозетнике или коробке.
  5. Обжим пресс-клещами и гильзами позволяет до минимума укоротить соединяемые участки проводов.
  6. За счёт механического усилия создаётся максимально прочное контактное соединение.
  7. В результате опрессовки получается неразъёмное соединение, которое выдерживает большую физическую нагрузку на разрыв.
  8. Скорость монтажа – минимальная, качество соединения – максимальное.
  9. Такой контакт не нуждается ни в каком эксплуатационном обслуживании.

Неразъёмный тип опрессовки в некотором роде является и недостатком, то есть в случае необходимости нельзя раскрутить соединение и заменить один из проводников. Гильзу можно только вырезать.

Инструменты и материалы

Для работы понадобятся ручные (или механические) пресс-клещи. Они обжимают гильзу с проводниками сечением до 120 мм 2 . Для жил большего сечения потребуется пресс, который приводится в действие за счёт гидравлического привода.

Есть клещи с матрицами на разное сечение и с регулировкой пуансонов. Очень удобный инструмент в том плане, что не надо постоянно переустанавливать его на другие размеры, просто винт пуансона либо матрица поворачивается на нужное сечение.

При работе с алюминиевыми проводами потребуется специальная кварцево-вазелиновая паста, которая удаляет на жилах окисную плёнку и препятствует её появлению вновь.

Медным проводникам подобная обработка не нужна, но всё-таки для снижения трения желательно их смазать обычным техническим вазелином. Во время деформации жилы могут повреждаться, а смазка минимизирует этот риск.

Типы гильз

Очень важно правильно подобрать гильзы для опрессовки проводов.

По материалу исполнения

Кабель или провод медного исполнения соответственно следует обжимать медными гильзами. Они бывают двух видов и имеют следующую аббревиатуру:

  • ГМ – гильзы медные. Они сделаны чисто из меди, не имеют никакого покрытия и обработки, по внешнему виду похожи на обычные кусочки медных трубок.
  • ГМЛ – гильзы медные лужёные. Они проходят процедуру лужения, то есть их поверхность обрабатывают специальным олово-висмутовым слоем. Это делают для того, чтобы предотвратить процессы окисления и коррозии. Ещё из школьных уроков физики известно, что медь, как и любой другой металл, окисляется. Лужение препятствует этому процессу, опрессованные провода не вступят в химическую реакцию с лужёной гильзой.

Хотелось бы дать один полезный совет. Не слушайте, если вдруг кто-то из опытных электриков будет доказывать вам, что при помощи гильз ГМЛ возможна опрессовка алюминиевых проводов, так как оловянный слой не даст напрямую контактировать алюминию с медью. Это неверно, потому что во время опрессовывания поверхностный слой трубки деформируется и коррозийный процесс всё равно неизбежен.

Для соединения проводов из алюминия пользуются изделиями, выполненными из этого же металла, они имеют обозначение ГА (гильза алюминиевая).

Есть ещё комбинированные гильзы, они обозначаются ГАМ (гильза алюминиево-медная), в обиходе многие называют их алюмомедными. Этот вариант применяется, когда нужно соединить встык провода из разных металлов. Гильза представляет собой трубку из двух частей, в месте стыка разнородных металлов соединение выполнено путём фрикционной сварки. Здесь всё предельно просто и понятно – в часть трубки, выполненную из меди, необходимо вставлять медные жилы, в алюминиевую часть проводник из алюминия.

И самый современный вариант с обозначением ГСИ (гильзы соединительные изолированные). В их основе обычные лужёные трубки, только их покрывают сверху изоляцией из поливинилхлорида. Ими производится обжимка медных проводов. Во время опрессовки изоляционный слой не снимают, клещи надеваются поверх него, и производится сжим. Такие гильзы намного упрощают работу электрика, так как обжатый электрический узел не требует больше никаких дополнительных мер по его изоляции.

По размерам

После буквенных обозначений на гильзе пишется какая-то цифра. Что она означает? Это сечение проводника, на который рассчитано данное изделие. Например, медные лужёные гильзы выпускают для проводов сечением от 2,5 до 300 мм 2 . Соответственно, с увеличением сечения проводника, большие размеры имеет и сама гильза (диаметр и длину). У комбинированных изделий прописывается через дробь две цифры, одна обозначает сечение медного проводника, вторая – алюминиевого.

По конструктивному исполнению

Различаются ещё гильзы по конструктивному исполнению. Они могут быть полыми, то есть внутри представляют собою сквозные голые трубки. А бывают с перегородкой посередине, которая позволяет регулировать глубину захода проводников, то есть кончики обеих соединяемых жил будут заходить в гильзу на одинаковую длину. С перегородками выпускают комбинированные гильзы, которые используют при коммутации проводников в стык.

Основные правила

Соединение проводов опрессовкой особых сложностей не представляет. Надо лишь знать и учитывать несколько важных правил:

  1. Обязательно должны соответствовать друг другу металлы, из которых выполнены гильза и соединяемые проводники.
  2. Многие электрики укорачивают заводские гильзы и лишнюю часть просто отпиливают с помощью ножовки по металлу. Это нежелательно, так как снижается надёжность контактного соединения.
  3. Опрессовка проводов гильзами должна производиться только при помощи специального инструмента – пресс-клещей. Не нужно пользоваться молотком или плоскогубцами, так как есть вероятность повредить и гильзу, и обжимаемый проводник.
  4. Гильзу следует выбирать с таким внутренним диаметром, чтобы он максимально был приближен к диаметру обжимаемого провода.

Весьма распространена ошибка, когда пытаются уменьшить сечение проводника, чтобы подстроить его под размер трубки. Например, если имеется гильза с меньшим диаметром, некоторые хотят схитрить и удаляют несколько жилок у многожильного провода. Не делайте так никогда, потому что сопротивление увеличится, пропускная способность уменьшится, что приведёт к нагреву и разрушению контактного соединения.

Технология

  1. На соединяемых жилах проводов удалите изоляционный слой на 2-3 см.
  2. Теперь при помощи мелкозернистой наждачной бумаги зачистите оголённые участки до металлического блеска.
  3. Если жилы алюминиевые, нанесите на них кварцево-вазелиновую пасту, если медные, то технический вазелин.
  4. При односторонней опрессовке расположите провода параллельно друг другу и наденьте на них гильзу. При двухсторонней заведите зачищенные жилы в трубку с противоположных концов до стыка.
  5. Обожмите соединение пресс-клещами, оботрите тряпочкой, смоченной в бензине либо растворителе, заизолируйте при помощи изоленты, термоусаживаемой трубки или лакоткани.

Расключение проводов в распределительной коробке с помощью опрессовки подробно показано в этом видео:

Как видите, ничего сложного в опрессовке нет, а соединение получаете надёжное и качественное. Если вам необходимо выполнить подобную работу разового характера, пресс-клещи можно у кого-то попросить или взять на прокат. В случае, когда часто сталкиваетесь с электромонтажными работами, приобретите инструмент, он не слишком дорогой.

Гильзы для опрессовки проводов

При монтаже электрических сетей большое значение имеет быстрота и надежность соединения кабелей и проводов. Этот вопрос особенно актуален, поскольку в каждой электрической схеме присутствует немало таких точек. Существует множество способов соединений, среди которых наиболее популярны сварка или пайка, а также скрутки или клеммные колодки. Все эти методы достаточно эффективны, со своими плюсами и минусами.

Для получения по-настоящему качественных соединений, используется опрессовка, создающая хороший контакт между проводами и защищающая их от окислительных процессов. Одной из основных деталей, применяемых в данном методе, являются гильзы для опрессовки проводов, с помощью которых получаются неразъемные соединения. Это считается основным недостатком, поскольку в дальнейшем разделить их возможно только механически путем разрезания концов состыкованных проводников.

Что такое опрессовка проводов

В чем же заключается суть и основные преимущества опрессовки?

Дело в том, что при обычном зажиме многожильных проводников, их концы нередко раздавливаются, распушаются и даже разрушаются. Такие проводки уже не используются вместе с остальными, в результате места соединений нагреваются и в дальнейшем прогорают.

Кроме того, медные провода, под действием кислорода и влажности, со временем темнеют и окисляются, что приводит к потере качества контакта. Метод опрессовки позволяет устранить все эти проблемы за счет многократного повышения надежности соединений. Концы проводов, обжатые гильзами, считаются недоступными для проникновения внутрь воздуха. Сама гильза надежно защищает провода от повреждений, а ее покрытие исключает агрессивное воздействие внешней среды.

Суть данного метода заключается в том, что в процессе опрессовки происходит совместная деформация жил соединяемых проводов и самой гильзы, куда они вставляются. Во время сжатия гильза деформируется и максимально сдавливает жилы. В результате, все неровности, имеющиеся на поверхности металла, входят в зацепление между собой, обеспечивая, тем самым, надежный контакт.

Кроме гильз, в процессе опрессовки принимают участие специальные обжимные устройства. Они разделяются на три основных типа:

  • Двухгубочные. Внешний вид напоминает пассатижи. Оборудованы двумя губками и системой усиления сжатия. Подходят не только для работы с гильзами, но и с наконечниками.
  • Четырехгубочные. Предназначены для работы только с гильзами.
  • Шестигубочные. Применяются достаточно редко, в основном профессиональными электриками.

При выполнении работы также понадобится инструмент для снятия изоляции и резак, выполняющий точные ровные срезы. Использование такого инструмента позволяет значительно повысить качество соединений.

Порядок выполнения опрессовки проводов

Опрессовка проводов выполняется в определенном порядке:

  • Конец проводника обрезается резаком, как можно более точно. В этом случае гильза наденется легко, без замятия отдельных проводков.
  • Сам провод отмечается на нужную длину и частично оголяется по длине гильзы. Все операции должны выполняться очень осторожно, чтобы не повредить проводки. При повреждение контакт значительно ухудшится и эффект от такого соединения будет существенно снижен. Запрещается скручивать провода перед надеванием их на гильзу, поскольку наиболее качественный обжим происходит при параллельном расположении проводков, что увеличивает их контакт между собой. Скрученные провода пересекаются, придавливаются в местах обжима и деформируются.
  • Гильза аккуратно надевается на оголенную часть проводника, при этом ее можно немного покрутить.
  • Остается только вставить гильзу в соответствующий зажим и обжать.

Использование гильзования рекомендуется в электрооборудовании, работающем с большими токами. В некоторых случаях сечение провода не позволяет использовать другой вид соединений. Иногда просто отсутствует свободное место в распределительной коробке, и провода приходится соединять за ее пределами. Все эти проблемы легко решаются путем опрессовки различными типами гильз.

Типы гильз для опрессовки

Качество опрессовки во многом зависит от правильного выбора того или иного типа гильз. Прежде всего, они отличаются материалом исполнения, поскольку медный провод должен обжиматься и соответствующими медными гильзами.

Эти изделия представлены в двух видах и маркируются следующим образом:

  • ГМ – гильзы медные, изготовленные из чистой меди, не имеющие никакого покрытия и ничем не обработанные. Своим внешним видом они напоминают обычные отрезки медных трубок.
  • ГМЛ – гильзы медные луженые. Их поверхность покрывает специальный слой сплава олова и висмута. За счет этого предотвращается окисление и коррозия.

Ни в коем случае нельзя опрессовывать гильзами ГМЛ алюминиевые провода, как советуют некоторые недобросовестные специалисты. Дело в том, что в процессе опрессовки происходит деформация поверхностного слоя гильзы, что в дальнейшем рано или поздно вызовет коррозийную реакцию между медью и алюминием. Соединение алюминиевых проводов выполняется с помощью специальных изделий, выполненных из такого же металла и обозначенных маркировкой ГА.

Для комбинированного соединения проводов существуют специальные гильзы, обозначенные как ГАМ – гильзы алюминиево-медные. Такая трубка состоит из двух частей и позволяет соединять встык провода из разнородных металлов.

Наиболее современным вариантом считается изделие ГСИ – гильза соединительная изолированная. Основа состоит из обычной луженой трубки, покрытой сверху слоем ПВХ изоляции. Такие гильзы используются для опрессовки медных проводов. Клещи надеваются поверх изоляционного слоя, после чего производится сжатие. Готовый узел после обжатия не требует дополнительной изоляции.

После буквенных обозначений в маркировке присутствуют еще и цифры. Они соответствую сечению провода, на который рассчитана гильза. Например, размеры гильз ГМЛ представлены широким ассортиментом и предназначены для проводников, сечением 2,5-300 мм2. То есть, с увеличением сечения проводника, возрастает и размер самой гильзы. Комбинированные изделия маркируются двумя цифрами через дробь: первая соответствует сечению медного проводника, а вторая – алюминиевого.

Гильзы для опрессовки выпускаются в различном конструктивном исполнении. В основном они изготавливаются в виде полых трубок, полностью гладких изнутри. В некоторых конструкциях внутри устанавливается перегородка, регулирующая глубину захода проводников. Обычно с перегородками выпускаются комбинированные гильзы, где коммутация проводов осуществляется встык.

Выбор нужных гильз для опрессовки

Перед тем, как начинать опрессовку, нужно сделать правильный выбор гильзы для конкретного проводника. Следует учитывать, что у изделий одного сечения от разных производителей, может отличаться толщина и диаметр входного отверстия. Поэтому не всегда один и тот же инструмент подходит для опрессовки двух разных гильз под провода с одинаковым сечением.

Для обеспечения высокого качества соединения нужно выполнять следующие рекомендации:

  • Жила, очищенная от изоляции, должна точно совпадать с диаметром гильзы.
  • Допустимый люфт должен быть минимальным.
  • Алюминиевая гильза точно соответствует сечению провода.
  • Выбор гильз для медных проводов осуществляется по специальным таблицам или путем замеров диаметра жилы штангенциркулем.

Как провести опрессовку проводов гильзами: инструменты, инструкция

Содержание:

Что это такое

Опрессовкой называют такой способ соединения проводников, который предполагает использование специальных проводниковых гильз. Сами гильзы внешне похожи на обычные металлические трубки, выполняющие роль пассивного соединительного механизма.


Пример отпрессованных проводов

Жилы кабелей, которые подлежат соединению, вставляют в трубку с разных концов, а затем сжимают ее специальными пресс-клещами. В конечном итоге получается надежный и ровный контакт, образующий так называемый электрический узел. Сжимают гильзу в двух и более местах в зависимости от типа проводов, площади сечения их жил и длины самой трубки. Во время сжатия деформируется как гильза, так и жилы, а это, в свою очередь, сжимает токопроводящие поверхности. В результате получает сильный и надежный электрический контакт двух проводников.

Важно! Место соединения, как правило, изолируется термоизолирующей трубкой или изолентой из поливинилхлорида.


Кримпер с изоляционными ручками

Суть опрессовки

Использование стандартных методов соединения способно привести к распушению или деструкции многожильных проводников. В этом случае их функциональность ограничивается. В результате места фиксации сильно нагреваются и прогорают. Медные проводки с течением времени подвергаются окислению и теряют свои качества. Надежность соединения страдает.

Гильзование препятствует попаданию воздуха внутрь сцепления. Жилы проводов помещают в трубку с противоположных концов, после чего ее обрабатывают пресс-клещами. Обжим осуществляют в 2–3 точках. В этих местах соединяемые материалы деформируются вместе с трубкой. После опрессовки участок изолируют.

Правила обжима проводов

Опрессовку проводов гильзами осуществляют, учитывая такие правила:

  1. Материалы изготовления трубки и проводников должны соответствовать друг другу.
  2. Элементы для обжима не подлежат укорачиванию путем отпиливания. В этом случае повреждается защитный слой, а надежность контакта снижается.
  3. Для проведения процедуры опрессовки требуется специальный инструмент – пресс-клещи.
    Опрессовку проводов делают специальным инструментом.

Нельзя уменьшать сечение проводов, чтобы они поместились в гильзу. Лучше взять элемент для обжима большего диаметра

Необходимые для опрессовки инструменты

Не стоит использовать молоток, зубило или плоскогубцы. Они повреждают защитную оболочку, что приводит к снижению качества контакта.

Пресс-клещи

Ручной механический инструмент, обеспечивающий надежное соединение проводов посредством металлической трубки. Он похож на плоскогубцы, но оснащен рельефными матрицами. Приспособление предназначено для бытового и промышленного применения. Устройство имеет храповый механизм: ручки не разожмутся, пока опрессовка не будет выполнена полностью.

Клещи имеют длинные рукоятки, что облегчает обжим. Инструменты бывают диафрагментными или действующими по принципу плоскогубцев. Второй вид выполняет опрессовку с 2 сторон. Первый обеспечивает 4- или 6-сторонний обжим. Еще можно использовать гидравлический опрессовыватель.

Гильзы

Для работы требуются медные, алюминиевые или комбинированные трубки заданного диаметра. Их количество зависит от того, сколько соединений нужно сделать.
Для работы требуются трубки заданного диаметра.

Термоусаживаемые трубки

Термоусадки – пластиковые трубки, необходимые для изоляции сцепления электрических проводов. Они обладают термопластичностью. В процессе нагрева материал приобретает жидкую форму, а во время остывания превращается в растягивающуюся массу, затвердевает. Зона стыка становится защищенной от механических повреждений. Изоляционные свойства не снижаются даже под воздействием внешних негативных факторов.

Строительный фен

Инструмент предназначен для нагрева термоусадочных изоляционных материалов. Для этого достаточно применения бытовых моделей небольшой мощности.

Плюсы и минусы

Как и любой тип соединения, опрессовка имеет свои положительные и отрицательные стороны. ПРинимая решение о типе соединения, следует опираться на множество факторов, которые делают невозможным применение того или иного способа. Среди преимуществ опрессовки:

  • Высокая степень надежности соединения. Надежней этого метода только сварка или пайка;
  • Технологичность процесса. Метод занимает очень малое количество времени и не требует от своего исполнителя каких-либо специальных знаний в электричестве, металлах и так далее;
  • Отпрессованная гильза не требует к себе никакого внимания и обслуживания на всем протяжении всего срока эксплуатации кабеля;
  • Не зависит от наличия питания и может выполняться даже в местах, где еще не подано электричество.


Выполнение обжима

Но и недостатков этот способ соединения имеет не мало. Основными являются:

  • Необходимость иметь при себе специальный инструмент — пресс-клещи или кримпер. Заменить их обычными плоскогубцами не получится;
  • Необходимость постоянно носить с собой различные гильзы для каждого типа провода или кабеля, различать их;
  • Большие затраты на исходные материалы в виде металлических трубочек и инструмента;
  • Громоздкость соединения по сравнению с теми же методами сварки и пайки, где может получится шов, по диаметру равный кабелю в изоляции.

Важно! Сам по себе метод является недостатком, поскольку является несъемным. Нельзя в случае необходимости взять и раскрутить соединение, а потом закрутить его обратно.


Различные гильзы для обжима

Типы гильз

Очень важно правильно подобрать гильзы для опрессовки проводов.

По материалу исполнения

Кабель или провод медного исполнения соответственно следует обжимать медными гильзами. Они бывают двух видов и имеют следующую аббревиатуру:

  • ГМ – гильзы медные. Они сделаны чисто из меди, не имеют никакого покрытия и обработки, по внешнему виду похожи на обычные кусочки медных трубок.
  • ГМЛ – гильзы медные лужёные. Они проходят процедуру лужения, то есть их поверхность обрабатывают специальным олово-висмутовым слоем. Это делают для того, чтобы предотвратить процессы окисления и коррозии. Ещё из школьных уроков физики известно, что медь, как и любой другой металл, окисляется. Лужение препятствует этому процессу, опрессованные провода не вступят в химическую реакцию с лужёной гильзой.

Хотелось бы дать один полезный совет. Не слушайте, если вдруг кто-то из опытных электриков будет доказывать вам, что при помощи гильз ГМЛ возможна опрессовка алюминиевых проводов, так как оловянный слой не даст напрямую контактировать алюминию с медью. Это неверно, потому что во время опрессовывания поверхностный слой трубки деформируется и коррозийный процесс всё равно неизбежен.

Для соединения проводов из алюминия пользуются изделиями, выполненными из этого же металла, они имеют обозначение ГА (гильза алюминиевая).

Есть ещё комбинированные гильзы, они обозначаются ГАМ (гильза алюминиево-медная), в обиходе многие называют их алюмомедными. Этот вариант применяется, когда нужно соединить встык провода из разных металлов. Гильза представляет собой трубку из двух частей, в месте стыка разнородных металлов соединение выполнено путём фрикционной сварки. Здесь всё предельно просто и понятно – в часть трубки, выполненную из меди, необходимо вставлять медные жилы, в алюминиевую часть проводник из алюминия.

И самый современный вариант с обозначением ГСИ (гильзы соединительные изолированные). В их основе обычные лужёные трубки, только их покрывают сверху изоляцией из поливинилхлорида. Ими производится обжимка медных проводов. Во время опрессовки изоляционный слой не снимают, клещи надеваются поверх него, и производится сжим. Такие гильзы намного упрощают работу электрика, так как обжатый электрический узел не требует больше никаких дополнительных мер по его изоляции.

По размерам

После буквенных обозначений на гильзе пишется какая-то цифра. Что она означает? Это сечение проводника, на который рассчитано данное изделие. Например, медные лужёные гильзы выпускают для проводов сечением от 2,5 до 300 мм2. Соответственно, с увеличением сечения проводника, большие размеры имеет и сама гильза (диаметр и длину). У комбинированных изделий прописывается через дробь две цифры, одна обозначает сечение медного проводника, вторая – алюминиевого.

По конструктивному исполнению

Различаются ещё гильзы по конструктивному исполнению. Они могут быть полыми, то есть внутри представляют собою сквозные голые трубки. А бывают с перегородкой посередине, которая позволяет регулировать глубину захода проводников, то есть кончики обеих соединяемых жил будут заходить в гильзу на одинаковую длину. С перегородками выпускают комбинированные гильзы, которые используют при коммутации проводников в стык.

Как правильно выбрать обжимную гильзу по диаметру

Обжимные гильзы одинаково успешно могут быть использованы для выполнения качественного соединения как одножильного, так и многожильного электрического или сетевого кабеля. Подбирая такую гильзу под моно- или многожилу, следует учитывать не только материал изготовления, но и диаметр соединяемых проводников. Для правильного выбора обжимных гильз по диаметру соединяемых проводов лучше всего пользоваться специальными справочными таблицами.

Технические размеры гильзы под опрессовку проводов, учитываемые при подборе

Параметры гильз ГМ и рекомендуемые инструменты для опрессовки

От того, насколько правильно подобраны обжимные трубки по диаметру соединяемых проводов, напрямую зависит качество создаваемого электрического контакта. Так, если диаметр проводов, которые необходимо соединить, будет больше внутреннего диаметра самой гильзы, то проводник невозможно будет поместить во внутреннюю часть трубки. Нежелательными являются и ситуации, когда внутренний диаметр гильзы намного превышает наружный диаметр соединяемых проводов. В таких случаях опрессованные провода, расположенные во внутренней части трубки со значительным зазором, будут создавать не слишком качественный контакт.

Подбирая обжимную гильзу для соединения проводов определенного диаметра, можно руководствоваться простым правилом: проводник, помещенный внутрь гильзы, должен сидеть в ней плотно, не болтаясь.

Таблица 2. Сколько проводов помещается в один соединитель

Качественно соединить провода при помощи гильзы, внутренний диаметр которой значительно превосходит размер поперечного сечения самого проводника, также возможно. Для этого пользуются несложным приемом: провод вставляется в гильзу, после чего зазор, который образовался между стенками соединительной трубки и поверхностью проводника, плотно забивается кусками жил от провода, изготовленного из такого же металла. После выполнения такой процедуры гильза обжимается по стандартной технологии.

Что нужно знать о размерах и конструктивных особенностях трубок

Гильзы для соединения проводов разделяют не только по типу материала, из которого они изготовлены, но и по размеру и диапазону сечений. Минимальное сечение — 1,5 м. Это относится к трубкам типа ГМЛ. Далее показатели растут. Стоит помнить о том, что трубки производят с сечением, аналогичным сечению проводов.

Отдельный момент — конструкция изделий. Трубки могут быть сквозными и с наличием перегородки, расположенной по центру. Перегородки нужны для контроля глубины входа провода при наращивании с двух сторон стык в стык.

Сечение гильз меньшего диаметра

Очень глупая ошибка, которую часто делают по незнанию или из желания сэкономить (купить соединительную кабельную гильзу подешевле). Если сечение гильзы меньше, чем сечение провода, то в этом случае могут обтачивать провод, уменьшая его диаметр, чтобы он влез. Но это приводит к увеличению сопротивления на данном участке, снижает пропускную способность и ухудшает прочность. В конечном итоге это приведет к разрушению провода в том месте, где уменьшали его сечение.

Гильзы большего диаметра

И такое бывает, когда покупают «на глаз». В этом случае не получится сделать соединение надежным, чем больше разница, тем менее надежным оно будет. Конечно, есть способ, при котором концы проводов или кабелей сгибают вдвое и загоняют в гильзу, но это возможно далеко не всегда (разница в диаметре должна быть очень большой), да и это также не обеспечит надежного контакта.

Если подытожить два предыдущих пункта, то соединительные гильзы нужно подбирать строго под сечение проводов и кабелей. Никакой сложности с этим не будет, сегодня все стандартизировано, в продаже можно найти все значения. Представить ситуацию, когда нет возможности купить соединительную гильзу подходящего диаметра просто невозможно.

Когда нужно делать опрессовки проводов

Чаще всего такой способ соединения проводов используется, когда нельзя применить любой другой. Например, для сварки необходимо электричество, протекающее по жилам кабеля, иначе сварочный аппарат не подключишь.


Различные способы соединения

Когда выполняется работа с небольшим объединением в маленькой коробке, использовать зажимы типа «орех» или клеммы неудобно. Так же, как и с паяльником лезть на потолок. Именно в таких ситуациях и спасает простая и надежная обжимка проводов гильзой.

Наиболее востребована опрессовка в тех случаях, когда:

  • Есть необходимость объединить кабеля и шнуры в цепях с большой нагрузкой электрического тока;
  • Требуется коммутация проводников, состоящих из большого количества жилок;
  • Соединить нужно провода достаточно большого сечения жил.


Гидравлический кримпер

Подготовительные работы с кабелем

Очистите изоляцию с жил кабеля на необходимую длину. Какова эта длина?

Она должна равняться глубине наконечника, плюс 5мм запаса.
Запас требуется, потому что наконечник при опрессовке будет вытягиваться и деформироваться (особенно алюминиевый).
Срез изоляции старайтесь делать ровным, строго под углом 90 градусов к оси самого кабеля.

Если жилы кабеля имеют треугольную форму их необходимо сточить напильником для скругления.
Иначе никогда не добиться вот такой плотности при опрессовке

После удаления изоляции голую жилу требуется зачистить и обезжирить. Для этого воспользуйтесь специальными контактными пастами.

Порядок опрессовки наконечников и гильз

Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода. Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.

Следующий вопрос, который возникает у несведущего пользователя, а сколько раз, я должен обжать прессом наконечник? Один, два или три раза? Это зависит от 2-х параметров:

  • ⚡от длины наконечника
  • ⚡и ширины матрицы

В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов, Учтите один момент, что данная таблица предназначена для наконечников и гильз сделанных по ГОСТ. Чем они отличаются от других марок можно узнать в статье Кабельные наконечники маркировка и виды.
Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.
⚡первую по счету опрессовку наконечника нужно делать ближе к лопатке (там куда вставляется болт)

  • ⚡следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника
  • ⚡для гильз действуют те же самые правила

Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!). И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим.

В первую очередь это касается всех алюминиевых изделий. Для меди это еще не настолько критично.

При обжиме со стороны лопатки — наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку подсказывающую порядок прессования.

Опрессовка заканчивается в момент когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3мм от предыдущего места обжима и продолжаете обжим.

При опрессовке допустимо образование небольшого облоя. Его можно убрать или сточить напильником.
Очень распространенная ошибка — образование больших «ушей» на наконечнике. Это получается в результате не правильного выбора матрицы.

Если такие «уши» все же появились, не стоит их спиливать под ноль, до основания гильзы. Иначе может образоваться щель в наконечнике и прослабнет контакт обжима.

После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.

Технология

  1. На соединяемых жилах проводов удалите изоляционный слой на 2-3 см.
  2. Теперь при помощи мелкозернистой наждачной бумаги зачистите оголённые участки до металлического блеска.
  3. Если жилы алюминиевые, нанесите на них кварцево-вазелиновую пасту, если медные, то технический вазелин.
  4. При односторонней опрессовке расположите провода параллельно друг другу и наденьте на них гильзу. При двухсторонней заведите зачищенные жилы в трубку с противоположных концов до стыка.
  5. Обожмите соединение пресс-клещами, оботрите тряпочкой, смоченной в бензине либо растворителе, заизолируйте при помощи изоленты, термоусаживаемой трубки или лакоткани.

Расключение проводов в распределительной коробке с помощью опрессовки подробно показано в этом видео:

Как видите, ничего сложного в опрессовке нет, а соединение получаете надёжное и качественное. Если вам необходимо выполнить подобную работу разового характера, пресс-клещи можно у кого-то попросить или взять на прокат. В случае, когда часто сталкиваетесь с электромонтажными работами, приобретите инструмент, он не слишком дорогой.

5 правил опрессовки

Подводя итог вышесказанному, если вы хотите получить качественную и долговечную опрессовку вам необходимо придерживаться пяти правил:

  1. правильно выбрать наконечник
  2. грамотно зачистить жилу
  3. воспользоваться специализированным инструментом
  4. подобрать нужную матрицу
  5. соблюсти последовательность обжима

Характерные ошибки в процессе опрессовки

  • Соединения алюминиевых линий осуществляются лужеными изделиями, оловянное лужение не обеспечивает 100% исключения контакта медной поверхности с проводом, особенно при деформации во время сжатия. Это снизит надежность и срок службы контакта при долговременных нагрузках большого тока;
  • Обтачивают концы кабелей и вставляют в цилиндр меньшего диаметра, это уменьшает расчетное сечение и увеличивает переходное сопротивление, ослабляет прочность контакта;
  • Обрезают соединительную трубку, делая ее короче, это приведет к увеличению переходного сопротивления и излишнему нагреву, снизит прочность.
  • При использовании термоусадочного материала в процессе изоляции, обратите внимание на коэффициент усадки. Кембрик при термообработке сжимается не до нулевого диаметра, а до определенного размера в зависимости от свойств материала из которого он сделан. Если не учитывать эти параметры, изоляция может не обтянуть поверхность контакта. Производители на изделиях указывают коэффициент сокращения 2:1, это означает, что после нагрева диаметр уменьшается в 2раза. Обозначение может быть 10 мм/5мм или 10/5 – 10 указывает Ø в мм. до нагрева, 5 после усадки.

Изоляция термоусадкой


Таблица взаимозаменяемых термоусадочных трубок от разных производителей

Секреты из практики по монтажу

Несколько советов по разводке кабеля для интернета и обжимке витой пары:

  • Расправлять жилы и размещать удобнее всего карандашом или ручкой. Провода разглаживаются и размещаются тесно друг к другу, что и требуется для их установки внутрь коннектора.
  • В коннектор должна входить и быть зажата изоляция кабеля. Она позволит избежать возможного обрыва разъема.
  • После обжима коннектора нужно удостовериться, что провода сидят в разъеме плотно, до упора. Это позволит избежать плохого контакта.

Если есть возможность, лучше приобрести кримпер или попросить у кого-нибудь. Им удобнее пользоваться, чем обычным ножом, к тому же он не нарушит изоляцию жил.

Обжим витой пары можно выполнить своими силами, если знать порядок действий и понимать, что для этого требуются. Важно все сделать качественно, иначе некачественное соединение станет причиной плохого сигнала и регулярных обрывов связи.

Подведем итоги

В данной подборке мы собрали всю необходимую информацию, благодаря которой, не составит труда своими руками, используя необходимые инструменты выполнить обжим витой пары под ту или иную схему соединения. Главное придерживаться основных правил, не будет лишним повторить их еще раз:

  1. Обжимка должна производиться с соблюдением цветовой схемы.
  2. Важно соблюдать правила разделки кабеля. Напомним, провода должны упираться в упор каналов. Зажим должен фиксировать кабель без снятой изоляции (см. В рис. 8).
  3. Порядок обжима допускает прямой и обратный способ, но недопустимо производить соединение четырехжильной и двужильной схемы соединения.
  4. Не смотря на то, что интеллектуальные хабы позволяют комбинировать прямой и перекрестный способ соединения, рекомендуется придерживаться одного типа стандарта.
  5. Проверка кабеля тестером позволяет оперативно обнаружить проблему.
  6. Качественный инструмент гарантирует соответствующий результат. Можно приобрести и китайские щипцы, но в этом случае качество обжима и срок службы инструмента будет на совести производителя.

Предыдущая

РазноеЧто такое электроустановка?

Следующая

РазноеЧто такое термоусадочная трубка, её виды, назначение, технические характеристики

Гильзы для опрессовки проводов

Надежное соединение электрических проводов обеспечивает бесперебойную подачу электроэнергии. Иногда на электропроводке можно встретить скрученные соединения. Скрутки двух концов проводки со временем окисляются и сильно греются от большой нагрузки. К тому же соединить скруткой алюминиевую и медную жилу вообще невозможно из-за электрохимических свойств металла. Самое надежное соединение обеспечивает опрессовка гильзами.

Содержание

  • 1 Что такое опрессовка гильзами и когда она нужна?
  • 2 Различие соединительных трубок по материалу
    • 2.1 Медные гильзы
    • 2.2 Луженые гильзы
    • 2.3 Трубки для соединения жил из разнородных металлов
    • 2.4 Изолированные трубки
  • 3 Различие по диаметру
  • 4 Инструмент для опрессовки
    • 4.1 Пресс клещи

Что такое опрессовка гильзами и когда она нужна?

Опрессовка – это процесс соединения проводов специальными гильзами. Суть его заключается в применении металлических трубок, как соединительного механизма. Внутрь гильзы с обеих сторон заводят предназначенные для соединения жилы проводов. Обжимая трубку с проводами, получают прочное соединение. Обжим в бытовых условиях иногда делают пассатижами, но лучше использовать специализированный инструмент – пресс клещи.

Гильзу сжимают в двух или трех местах, а место опрессовки обязательно изолируют термоусадочной трубкой или изоляционной ПВХ лентой. Иногда для соединения проводов используют изолированные соединительные гильзы. Тогда необходимость изолирования соединения отпадает.

Опрессовку провода гильзами целесообразно выполнять в следующих случаях:

  • для соединения проводов в линиях с высокой нагрузкой;
  • если надо соединить провода большого сечения;
  • при невозможности применения другого типа соединения. Например, монтаж проводов внутри распределительной коробки, где невозможно разместить клеммную колодку или на большой высоте при плохой видимости.

Процесс опрессовки имеет свои достоинства:

  • для сжатия трубки используют обжимные пресс клещи. Этот ручной инструмент не требует подключения к электросети, в отличие аналогов, предназначенных для сварки или пайки. При отсутствии электричества опрессовка является единственным способом качественного соединения проводов;
  • чтобы сделать сварку или пайку, потребуются некоторые навыки. Сделать опрессовку трубкой может каждый человек после первого пробного соединения. Главное, иметь под рукой расходный материал и пресс клещи, на худой конец – пассатижи;
  • обжимной инструмент имеет удобную рабочую зону. Это позволяет работать в ограниченном пространстве, таком как подрозетники или распределительные коробки. Обжим контактов внутри подрозетника позволяет укорачивать до минимума провода, повышая тем самым плотность монтажа.

Кроме этих достоинств, опрессовка позволяет соединять провода из разнородных металлов, например, медь и алюминий. Сварка или пайка такой возможности не дает.

Различие соединительных трубок по материалу

Для опрессовки требуется расходный материал, которым являются соединительные гильзы. Они отличаются по виду металла, используемого для их изготовления. Применение разнородных гильз обусловлено электрохимическими свойствами металла. Если материал провода, например,  алюминий, не соответствует материалу гильзы, например, медь, то такое соединение вскоре окислится и электропроводимости не будет.

Медные гильзы

Буквенное обозначение ГМ указывает, что это гильза, и она изготовлена из меди. Применяется ГМ для соединения только медного провода. На ГМ отсутствует защитное покрытие, поэтому ее применяют в условиях неагрессивной среды.

Луженые гильзы

Соединение медных проводов, работающих в агрессивной среде, выполняют лужеными гильзами. Это те же медные гильзы, только их поверхность покрыта защитным слоем белого цвета. Они имеют свое обозначение – ГМЛ.

Процесс лужения избавляет от электрохимической коррозии, но использовать ГМЛ для алюминиевого провода нельзя. Во время сжатия гильзы защитный слой частично разрушается, что приведет к контакту меди с алюминием.

Трубки для соединения жил из разнородных металлов

Монтаж электрических линий не обходится без соединения жил из разнородных металлов. Для этих целей применяются комбинированные гильзы ГАМ. Их конструкция состоит из двух сваренных трубок, причем одна из них медная, а другая – алюминиевая. Посередине, в месте соединения, имеется ограничитель. Он необходим для равного входа жил с обеих сторон.

Комбинированные гильзы отличаются формой. Дело в том, что сопротивление алюминия больше чем у меди, а поперечное сечение проводника при одинаковом напряжении должно быть больше. Поэтому алюминиевая часть трубки увеличена в диаметре.

Опрессовка ГАМ происходит аналогичным способом, только с каждой стороны вставляют жилы из соответствующего металла.

Изолированные трубки

Существует особая конструкция соединительных гильз, покрытых изоляцией. Их применение избавляет от дополнительной изоляции соединения термоусадочной трубкой. Изолированные гильзы – это те же ГМЛ, только сверху покрыты диэлектрическим ПВХ слоем. Верхнее покрытие довольно прочное и обладает пластичными свойствами. При опрессовке ПВХ слой сжимается одновременно с металлом, но не разрушается.

Различие по диаметру

Электрические сети состоят из многожильных и одножильных проводов разного диаметра. Естественно, для их опрессовки понадобятся соединительные гильзы соответствующего размера. Узнать такие параметры можно из таблицы данных на примере ГМ или ГМЛ.

По указанному сечению видно, что соединять можно как одножильные, так и многожильные провода.

Качественная опрессовка получается только при соблюдении всех параметров. Если жилы будут толще диаметра трубки, то они просто не войдут внутрь. Завышенный диаметр соединительных трубок тоже нежелателен. После сжатия жилы будут иметь плохой контакт.

Размер соединительных трубок должен быть таким, чтобы вставленные внутрь жилы, не болтаясь, плотно сидели. При отсутствии гильзы соответствующего размера, тонкие жилы можно соединить толстой трубкой. Для этого свободное место между стенкой трубки и вставленной жилой забивают кусками жил из аналогичного металла, после чего делают обжим.

Инструмент для опрессовки

Раньше для опрессовки некоторые изобретатели использовали традиционный инструмент – молоток, зубило или пассатижи. Это противоречит всем правилам, но такое действие часто выручало. Сегодня предлагается инструмент разных модификаций, предназначенный для профессионального и бытового использования:

  • гидравлические, монтажные и обжимные пресс клещи разных модификаций;
  • гидравлический и механический пресс. Они могут быть ручные или работающие от электропривода.

Опрессовочный инструмент имеет матрицу. Это фигурный элемент, который под давлением сжимает гильзу. Давление на матрицу оказывает подвижный механизм – пуансон. Чтобы контакт соединения был надежным, надо правильно выбрать сменную матрицу инструмента и сделать обжим под определенным давлением.

Проведение большого объема электромонтажных работ с разным сечением провода требует частой смены пуансона и матрицы. Носить с собой большое количество сменных элементов электромонтеру неудобно и тяжело. Для таких целей существует более удобный инструмент с одним сменным пуансоном или поворотными матрицами разного размера. Чтобы сделать настройки для определенных соединительных трубок, матрицу просто проворачивают на другую сторону и делают необходимое количество оборотов винтом пуансона.

Существует другой, более простой, инструмент для обжима без матрицы и пуансона. Они сжимают соединительную трубку фигурными скобами.

Пресс клещи

Самый распространенный инструмент для обжима, используемый даже в быту, это пресс клещи. Их применяют для обжима контактов простых кабелей, нестандартных коннекторов и других различных клемм.

В зависимости от назначения, обжимные пресс клещи делятся на два вида:

  • для снятия изоляции с жилы;
  • для обжима гильз.

Касаться снятия изоляции не будем, а рассмотрим инструмент для обжима гильз. Обжимная конструкция пресс клещей имеет несколько видов, отличающихся гнездами. Форма гнезда может быть квадратной или трапециевидной. Такой же формы получается и сам обжим гильзы. Еще гнезда различают по наличию или отсутствию пластиковых фланцев. Ими делают качественный обжим многожильного провода. Чтобы получить качественный обжим соединения, пресс клещи должны соответствовать диаметру, на что указывает цветная маркировка.

Обжимные пресс клещи бывают:

  • инструмент для изолированных гильз имеет три овальные формы пресса матрицы. Каждая из них обозначена желтым, красным и синим цветом. Изолированные трубки производят аналогичных цветов, чтобы удобно было подбирать соответствующий пресс. Работая с такими клещами надо следить, чтобы во время обжима кромка стыка находилась посередине верхнего профиля инструмента. Кромка с боковым размещением говорит о плохом контакте и негерметичной фиксации провода в гильзе;
  • инструмент для неизолированных гильз имеет стержень, который во время обжима должен находиться на разделительном стыке. Обжим самой трубки происходит по центру.

Выбор типа инструмента, соответствующего сечению и материалу выполняемого соединения, можно найти в таблице.

Опрессовка является неразъемным соединением. Чтобы избежать ошибок монтажа, при которых придется резать провод и выбрасывать использованную трубку, надо под рукой иметь схему электропроводки.

Как сделать правильный обжим клемм

Правильный обжим термоусадочных электрических разъемов обеспечивает оптимальную проводимость, прочность и коррозионную стойкость.

Избегайте соединителей без спаянных швов. Тим Баркер

Методы прецизионного обжима имеют решающее значение для оптимальной работы термоусадочных электрических соединителей. Плохой обжим может привести к ослаблению провода, который потребляет чрезмерный ток и перегревается. Проколотый ошейник может пропускать влагу, что способствует коррозии и сбоям в работе электрооборудования, а то и хуже.

Чтобы лучше понять, мы поговорили с Джейсоном Брауном, заместителем менеджера по продукции Ancor Marine Products, лидера в производстве морских обжимных соединителей. Браун указал на важность использования правильных материалов. «Я предпочитаю обжимные соединители с термоусадочными манжетами, — говорит Браун. «При правильной установке они защищают соединение от влаги». Ancor использует полиолефиновую термоусадку с клейкой прокладкой поверх луженых медных разъемов и клемм, что устраняет необходимость в дополнительных термоусадочных трубках.

Полиолефин полупрозрачный (по сравнению с непрозрачной термоусадочной трубкой), так что вы можете следить за стволом внутри, на случай, если на нем проявятся явные зеленые следы коррозии и потребуется замена.

Реклама

Braun подчеркивает важность правильного обжимного инструмента, ссылаясь на стандарт ABYC 11.14.3.8: «Обжимные соединители без пайки должны быть присоединены с помощью обжимных инструментов, предназначенных для использования с соединителем, и которые обеспечивают соединение, отвечающее требованиям. (ABYC) E-11.14.3.3». Для термоусадочных соединителей используйте обжимной инструмент, такой как ручной инструмент с храповым механизмом Ancor с одним обжимом (№ 703010) с четырьмя полостями овальной формы для проводов разных размеров.

Читать далее: Другие проекты «Сделай сам»

Наконец, обязательно используйте провода и кабели морского класса, которые соответствуют или превосходят стандарты UL 1426, ABYC и чартерных судов береговой охраны США (CFR, раздел 46). Большинство таких проводов представляет собой луженую многожильную медь с виниловой изоляцией, которая устойчива к соленой воде, аккумуляторной кислоте, маслу, бензину, теплу, истиранию и ультрафиолетовому излучению. Вот советы Braun по обжиму проводов сечением от 22 до 10 AWG.

Реклама

Уровень навыка: 1 из 5

Время окончания: Прибл. 1 минута на обжим

  • Морские термоусадочные обжимные соединители (63,55 долл. США за набор из 160 различных клемм и соединителей Ancor, hodgesmarine.com)
  • Инструмент для зачистки проводов (12,37 долл. США, homedepot.com)
  • Инструмент для обжима (58,59 долл. США за храповой инструмент Ancor с одним обжимом, amazon.com)
  • Тепловой пистолет (14,99 долл. США, Harbourfreight.com)
Размеры соответствия Тим Баркер

Для надежного обжима диаметр провода должен соответствовать диаметру разъема по стандарту AWG (American Wire Gauge). Размер провода указан на катушке и изоляции. Для облегчения подбора обжимные соединители имеют цветовую маркировку для диапазона размеров проводов AWG: красный для размеров проводов от 22 до 18, синий для размеров от 16 до 14 и желтый для размеров от 12 до 10. Полупрозрачный термоусадочный материал делает цвета несколько пастельными. (например, красный становится розовым), но рейтинги размеров остаются прежними.

Реклама

Раздень это Тим Баркер

Осторожно снять изоляцию с провода так же важно, как и обжать. Используйте такое устройство, как инструмент для резки/зачистки Ancor (№ 702008) со станциями для зачистки проводов от 22 до 10 AWG. Будьте осторожны, чтобы не надрезать и не порезать ни одну из жил проволоки в процессе. Контрольные сигналы включают жилы провода внутри снятой изоляции или видимую блестящую медь в жгуте проводов. Если это так, начните сначала. Длина оголенного провода должна быть такой же, как длина обжимного цилиндра с допуском около 1/16 дюйма.

Правильный овал Тим Баркер

Кримперы обычно имеют губки с тремя или более овальными станциями, чтобы соответствовать различным размерам проводов/разъемов. Например, инструмент с храповым механизмом Ancor с одним обжимом имеет четыре овала, каждый из которых имеет цветовую маркировку, соответствующую диапазонам размеров соединителя, указанным выше. На них также выгравированы цифры, обозначающие размеры. Поместите цилиндр коннектора в соответствующий овал и выровняйте его перпендикулярно губкам, чтобы они обжимали середину цилиндра.

Надлежащее давление Тим Баркер

Однообжимной храповой инструмент Ancor откалиброван на заводе, чтобы приложить правильное давление для обжима цилиндра соединителя без разрезания или разрыва термоусадочного материала. Он также имеет храповой механизм, который надежно удерживает обжим, пока вы вставляете провод в ствол. Когда вы будете готовы, плотно закройте ручку, чтобы сделать обжим. Храповой механизм освобождается после того, как вы закроете рукоятку, чтобы вы могли легко удалить обжатое соединение.

Реклама

Применить тепло Тим Баркер

Чтобы усадить ошейник, используйте тепловую пушку на низкой мощности. Материал дает усадку при температуре 275 градусов по Фаренгейту. Слишком сильный нагрев может повредить ошейник и изоляцию провода. Медленно вращайте коннектор (удерживая провод на расстоянии от 4 до 6 дюймов), нагревая его, начиная с самой дальней точки от открытого конца и двигаясь к нему, чтобы вытолкнуть воздух и предотвратить попадание пузырьков воздуха в ошейник. Как только усадка станет плотной, уберите тепло и дайте разъему остыть, прежде чем прикасаться к нему.

Автоматический инструмент для зачистки проводов может значительно облегчить работу. Тим Баркер

Если у вас возникли проблемы со снятием изоляции без повреждения жил внутри при использовании обычных инструментов для зачистки проводов, подумайте о покупке автоматического инструмента для зачистки проводов Ancor. Этот компактный ручной инструмент можно настроить для работы с проводами сечением от 20 до 10 AWG, и он идеально подходит для крупных проектов и ограниченного пространства. Вы просто вставляете конец проволоки в челюсти и закрываете ручку. Он отлично снимает изоляцию, не повреждая ни одного из проводников. 41,9 доллара США9; boatersland.com

Руководство по качеству обжима жгутов проводов и кабельных сборок

Опубликовано Consolidated Electronic Team 9 мая 2022 г., 13:16 | Комментарии к записи «Руководство по качеству обжима жгутов проводов и кабельных сборок»

отключены

Опрессовка является одним из наиболее важных этапов при сборке жгутов проводов или кабельных сборок. Процесс обжима заключается в соединении проводов внутри жгута. Многие этапы этого процесса могут быть автоматизированы, например зачистка, обрезка и обжимка клемм с обеих сторон проводов. Будь то ручное или автоматизированное обжатие проводов, для правильного обжима проводов требуются соответствующие инструменты и материалы, а также необходимо следовать определенным шагам.

Что такое обжим провода или кабеля?

Обжим предполагает установку разъемов на концах кабелей с помощью обжимного инструмента. Процесс начинается с помещения разъема в обжимной инструмент. Затем вы вставляете оголенный провод в разъем на конце кабеля. Последний шаг требует, чтобы установщики сжали ручку обжимного инструмента, соединяя разъем с кабелем.

Почему важно иметь хорошее качество обжима?

Высококачественные обжимные муфты образуют газонепроницаемые соединения, которые образуются в результате сжатия специально разработанных стыковых лент или обжимных наконечников с электрическими компонентами, такими как кабели и провода. Полученная клемма вызывает изменение формы жил провода для формирования беспаечного электрического соединения с низким сопротивлением.

Соединения должны быть газонепроницаемыми для предотвращения коррозии металлов от влаги и кислорода. Они также должны быть прочными, с единым соединением, без разрывов или сегментов. Процесс обжима также создает микросоединения в проводах, которые позволяют электрическому току проходить через соединение. При обжиме проводов важно избегать чрезмерного затягивания, так как это уменьшает сечение провода. Кроме того, ошибки обжима, такие как неправильное соотношение проводов или недостаточная затяжка, могут привести к перегоранию или перегоранию. Качественные обжимки прослужат до десяти лет и дольше.

Стандарты качества обжима

Спецификации качества обжима имеют только одно общее требование: они должны соответствовать спецификациям по высоте и ширине обжима, которые требует производитель клемм.

Что касается высоты обжима, спецификация A-260 является единственной, которая допускает необязательные измерения высоты обжима, и эти измерения необязательны только в том случае, если обжим включает испытание на растяжение. Спецификации A-260 и VW требуют использования микрометра с лезвием и острием. Это помогает свести к минимуму риск влияния вспышки на измерение высоты.

Большинство компаний не измеряют ширину обжима, поскольку это фиксированный размер инструмента. Однако в спецификациях USCAR и VW указаны две ширины обжима, в том числе один, который измеряется на обжимном наконечнике, а другой не поддается измерению.

Допуски также могут определять высоту обжима. В спецификациях VW и USCAR указаны допуски в зависимости от размера проволоки. Ниже приведены допуски и размеры проводов, которые им соответствуют.

Диаметр провода
Допуски
Высота обжима проводника (CCH)
USCAR
≥ 8,0 мм² ± 0,10 мм
> 0,35 мм² ± 0,05 мм
≤ 0,35 мм² ± 0,03 мм
Фольксваген 60330
> 2,5 мм ± 0,10 мм
0,5–2,5 мм ± 0,05 мм
0,22–0,5 мм ± 0,03 мм

Подробнее о рекомендациях по качеству обжима см. здесь.

Обжим против пайки

Обжим и пайка имеют некоторые сходства. Например, оба процесса помогают создавать соединения для кабелей и обеспечивают долговечные и высокопроизводительные кабельные соединения. Тем не менее, они также имеют определенные различия, о которых следует помнить.

Обжим

Обжим соединяет контакты с проводами путем приложения давления. Этот процесс основан на обжимном инструменте, соединения которого образуются при сжатии рукояток инструмента для соединения провода и контакта. Обжим лучше всего подходит для приложений, которым требуется постоянная долговечность в суровых условиях.

Некоторые особые преимущества опрессовки:

  • Обжим быстрый и простой, что позволяет автоматизировать процесс с помощью обжимного станка или вручную с помощью обжимного инструмента
  • Образует герметичное соединение между кабелем и разъемом для создания стабильно надежного соединения
  • Повышенная стабильность по сравнению с пайкой

Однако у обжима есть один потенциальный недостаток: он требует специальных инструментов для контакта разъема, что может привести к значительным затратам.

Пайка

Пайка — это традиционный метод заделки проводов, который более экономичен, чем обжим. Процесс включает в себя нагрев, плавление, а затем охлаждение сплавов, содержащих олово, серебро, латунь или свинец, в припойных чашках, соединяющих контакты с проволочными проводниками. Промышленные и обычные приложения, требующие надежного подключения питания и сигналов, часто используют пайку вместо обжима.

Хотя пайка предлагает определенные преимущества, такие как доступность, некоторые недостатки пайки включают:

  • Пайка может привести к повреждению из-за выделения тепла в разъеме, контактах и ​​кабелях
  • Менее устойчив к вибрации и коррозии
  • Для завершения процесса требуется больше времени, чем для опрессовки

Жгуты проводов и кабельные сборки от Conwire

Процесс опрессовки имеет ряд преимуществ, которые делают его предпочтительным по сравнению с пайкой. В Consolidated Electronic Wire & Cable мы предлагаем различные индивидуальные решения для электронных проводов и кабелей. Мы предоставляем превосходные продукты для широкого спектра применений, имея за плечами более 100 лет опыта. Вы можете узнать больше о наших кабельных сборках и жгутах проводов или узнать больше о нас, чтобы узнать, что мы можем сделать для вас.

Если вы хотите узнать больше о наших нестандартных кабельных сборках и жгутах проводов, а также о других нестандартных решениях, которые мы предлагаем, свяжитесь с нами сегодня.



Сборка блока розеток

Жгут проводов имеет мужской и женский конец. Пол электрических и механические детали описаны на эта страница Википедии. контакты разъема, впаянные в печатную плату для ЖК панель подключается к гнездовому концу жгута проводов.

На этой веб-странице описывается, как изготовить охватывающий конец жгута проводов. Весь процесс сборки и тестирования делится на следующие шаги.

  • Припайка контактов разъема к ЖК-панели
  • Изготовление блока розеточных разъемов (данный документ)
  • Изготовление штекерных соединителей и отделка жгута
  • Использование панели с Arduino

Вернуться на главную страницу ЖК-панели в сборе



Компоненты жгута проводов

Каждая команда из двух студентов подбирает набор компонентов, показанный на рисунке. следующая фотография. Количество обжимных контактов будет больше, чем четыре на фото.

Кабельный жгут состоит из девяти многожильных проводов, каждый из которых имеет разные цвет изоляции. Провода 22 AWG и приблизительно 40 см (16 дюймов) в длину. Пучок скрепляется свободно затянутой стяжкой-молнией. Не затягивайте стяжку до тех пор, пока не будет закончен жгут проводов. Вы можете нужно отрегулировать провода так, чтобы концы выровнялись. Кроме того, ужесточение застежка-молния, прежде чем вы закончите, сделает связку более жесткой, что сделает сложнее регулировать ориентацию отдельных проводов, поскольку они обжаты.

Когда жгут проводов закончен, один конец жгута кабелей будет только имеют гнездовые обжимные разъемы, а на другом конце будет только мужской обжим соединители. Обратите внимание, чтобы не перепутать полы на концах проводов по мере добавления обжимных соединителей. Конечно, нет начальная разница между концами проводов.

Блок разъемов имеет шестнадцать разъемов для вилки или женские обжимные разъемы. Мы будем использовать только двенадцать из шестнадцати сокетов. В блоке разъемов будут использоваться только обжимные разъемы с внутренней резьбой, поэтому мы будет называть это блок розеточных разъемов .

Мелкие металлические детали представляют собой обжимные соединители, которые крепятся к концы проволоки с помощью обжимного инструмента. Следующее фото крупный план обжимных разъемов «мама» и «папа». Каждый обжим разъем имеет два набора лепестков: один для подключения к многожильному проводник в проводе, а другой для захвата изоляции, как снятие напряжения. Небольшой металлический шип на одной стороне разъем фиксирует обжимной разъем на блоке разъема, когда обжимной разъем вставляется в блок.

Зеленая и красная перемычка

Зеленая перемычка используется для электрического соединения трех контактов заземления на женский конец разъема. Красная перемычка используется для подключения два контакта питания +5 В на гнездовом конце разъема.

Аккуратно согните (не сгибайте) зеленую соединительную проволоку так, чтобы она образовала букву «U». форму и разрежьте зеленый провод пополам.

На следующем рисунке показано, как соединены красная и зеленая перемычки. к красному и зеленому проводам в жгуте кабелей. Длинный горизонтальный красный а зеленые провода — это провода длиной 40 см из жгута кабелей. Красный джемпер кабель соединяет два штырька в гнездовом блоке разъемов. Два зеленых джемпера кабели соединяют три контакта в блоке розеточных разъемов.

Зачистите один конец короткого красного провода

Сделайте свой первый обжим с помощью короткой красной перемычки. Это позволит Вы тренируетесь с отрезком проволоки, который легко держать. Если что-то пойдет не так, вы можете отрезать конец и начать заново.

Используя обжимной разъем в качестве ориентира, зачистите один конец красной перемычки. Оголенный провод должен быть немного длиннее ближайших к скрученным контактам. конец обжимного соединителя. По сравнению с другими приложениями, такими как присоединение два провода или присоединение провода к винтовой клемме, это очень короткий длина оголенного провода.

Подготовка к обжиму

Операция обжима займет два нажатия на обжимной инструмент. ручки. Первое сжатие обжимает одну пару выступов на оголенном электрическом проводе. провода и начинает обжимать язычки для снятия натяжения. Второе сжатие фиксирует выступы для снятия натяжения. Для этих двух сжатий вкладки обжимные находятся на черной стороне обжимного инструмента.

Обжимные разъемы и провода маленькие. Держа все на месте требует твердой руки и некоторого терпения. Легко разочароваться. Однако, немного потренировавшись, делать обжим становится легче. соединения. Как только вы разовьете свою технику, вы сможете обжимное соединение за 15-20 секунд, от начала до конца.

Найдите детали в обжимном инструменте

Расположите обжимной инструмент так, чтобы вы смотрели на него сторона без маркировки (индикаторные метки AWG не отображаются). Обжимной язычок, окружающий оголенный конец провода, должен быть выше черной стороны. челюстей. Обжимной язычок вокруг изолированного конца провода должен быть выше серой стороны челюстей.

Обжать электрическое соединение

Осторожно сомкните губки обжимного инструмента, сжав ручки. Следите за ориентацией обжимного соединителя и выравниванием оголенный провод к обжимному язычку. Это очень легко для провода и обжима вкладки смещаются.

После первого обжима отпустите рукоятки инструмента и сдвиньте провод и обожмите разъем так, чтобы выступы для снятия натяжения совпали с черная сторона губок обжимного инструмента. Сожмите ручку, чтобы обжать снятие напряжения.

Готовое обжимное соединение должно выглядеть примерно так, как показано на следующем фото.

Отложите красную перемычку с только что обжатым разъемом.

Подготовьте зеленую перемычку

Следующим шагом будет соединение двух проводов одним обжимным соединителем. Это необходимо для соединения коротких перемычек между собой и для более длинные провода в пучке.

Зачистите один конец каждой из двух коротких зеленых перемычек. Эта полоса должен оголять более длинный участок оголенного провода — длиннее, чем зачищенный участок для красной перемычки. Как показано в следующем последовательность фотографий, оголенный провод должен быть достаточно длинным, чтобы полностью заполните пространство между обеими парами выступов на обжимном соединителе.

После зачистки двух отрезков провода скрутите их вместе…

а затем положить их в пространство между парами вкладок..

Обожмите оба язычка к оголенному проводу.

Завершите провод заземления двумя перемычками

Завершите гнездовой конец заземляющего кабеля, создав еще одно соединение с двойным обжимом. к длинному зеленому проводу в жгуте кабелей и однообжимному соединению на короткая перемычка со свободным концом. Окончательная конфигурация должна выглядеть примерно так, как показано на следующем рисунке. Помните, что двойной обжим соединения требуют более длинных полос оголенного провода, чем соединение с одним обжимом.

Завершите провод питания одной перемычкой

Используйте двойной обжим, чтобы соединить свободный конец красной перемычки с длинным красным проводом. из пучка кабелей. В результате должно получиться как на следующем фото.

Добавьте обжимные соединители на концы оставшихся проводов

Для всех оставшихся проводов на охватывающем конце пучка проводов повторите шаги для одиночного подключения

  1. Снимите примерно 1 мм изоляции с конца провода
  2. Найдите провод в обжимном соединителе так, чтобы один набор выступов совпадал с оголенным проводом, а другой набор выступов совмещен с изоляцией.
  3. Обожмите язычки над оголенным проводом
  4. Переместите провод так, чтобы выступы для снятия натяжения находятся над черной частью челюстей. Обожмите язычки над компенсатором натяжения.

На следующих рисунках показаны провода с готовыми обжимными соединителями.

Вставьте обжимные соединители в корпус кабеля

Последним шагом является вставка вновь сформированных обжимных соединителей в корпус кабеля. Этот шаг прост, но не торопитесь, потому что порядок и ориентация контактов в блоке разъемов имеют значение .

На следующей схеме показана схема подключения блока разъемов. Контактный позиции на соединительном блоке перечислены слева. Обратите внимание, что номер контакта на блоке разъемов не зависит от номера контактов на Ардуино. Подробная информация о подключении Arduino приведена на другая веб-страница.

Номер контакта указан в двух местах на блоке разъемов. Следующее На фотографии показана цифра 1, выбитая на лицевой стороне блока рядом с шипом. гнездо, которое находится в левом конце фотографии. Цифра 16 рельефная на лицевой стороне разъема, который будет сопрягаться с ЖК-панелью.

Нажмите, чтобы увеличить изображение

На следующей фотографии показана правильная ориентация штифта перед он вставляется в соединительную колодку. Шип на обжимном соединителе выровнен так, чтобы он зацепился за зубчатое гнездо на соединительной колодке.

Готовый соединительный блок

Готовый соединительный блок должен выглядеть примерно так, как показано на следующей фотографии. Расположение контактов 16 и 1 указано. Четыре пустых гнезда в середина разъема не используется.

Как обжать провода свечей зажигания и установить чехлы

Гараж

Тележка

Счет

По Джейсон Лабкен

22.10.2021

Добавить статью в список

Теги: Технология, Технология, Зажигание, Зарядка и запуск, Улица, Гонки, Улица, Улица, Инструменты и оборудование, Инструменты и оборудование Зажигание и электрические инструменты, Обжимные станки, Улица, Гонки, Улица, Грузовик, Улица

Обрезка и обжим собственных проводов свечей зажигания обеспечивает чистую и удовлетворительную прокладку проводов свечей зажигания

Вы вложили много времени, денег и усилий в создание мощного двигателя для своего проекта, и теперь, когда вы все подключаете, пришло время подумать о вашей системе зажигания и проложить новые провода. В то время как многие люди решат просто купить предварительно подключенные комплекты проводов, в которых говорится, что они подходят для двигателей Ford или GM определенного года выпуска, правда в том, что эти комплекты проводов являются полууниверсальными. Конечно, они подойдут, но у них может быть не та длина провода, которая необходима для чистой установки. Это особенно верно, если вы отклоняетесь от заводской прокладки провода штепсельной вилки (сейчас, например, проходите вокруг клапанной крышки, а не над ней). Именно по этой причине мы настоятельно рекомендуем создавать собственные провода для свечей зажигания. Вы можете приобрести объемный провод и соответствующие клеммы и чехлы для создания ваших проводов свечи зажигания с нуля, или вы можете купить универсальные полутерминированные комплекты , предлагаемые многими производителями, которые заканчиваются на конце свечи зажигания, и все, что вам нужно Нужно обрезать провод на конце крышки распределителя и установить соответствующую клемму. В любом случае вы гарантированно получите идеальную проводку свечи зажигания, когда закончите, и люди это заметят!

Какие инструменты необходимы для правильного обжима проводов свечей зажигания?

Обжимной инструмент для проводов свечей зажигания с трещоткой Titan Tools

Сборка правильно функционирующего провода свечи зажигания начинается с обжима между клеммой провода и самим проводом свечи зажигания. Для этого вам понадобится обжимной инструмент. Существует несколько различных обжимных инструментов , предлагаемых Speedway Motors, но, безусловно, наши фавориты — это обжимные инструменты с храповым механизмом, в которых используются сменные губки, такие как показанная здесь версия Titan Tools . Таким образом, вы можете использовать инструмент для других проектов проводки и типов клемм, просто заменив губки. Для нашей сборки проволоки мы будем использовать 9Инструмент 0354 MSD Pro Crimp уже есть в нашем ящике для инструментов.

Pertronix предлагает этот простой в использовании инструмент для зачистки проводов свечей зажигания

Хотя некоторые из упомянутых нами обжимных инструментов включают функцию зачистки проводов свечей зажигания, мы неравнодушны к автономным инструментам для зачистки проводов, предназначенным исключительно для проводов свечей зажигания. Компания Speedway Motors предлагает инструмент MSD Mini Stripper и инструмент Pertronix для зачистки проводов свечей зажигания (показан здесь).

Различные типы соединений дистрибьютора, а также используемые сапоги и клеммы

Мы установили штепсельные вилки и концевые наконечники, которые используются для крышек распределителя в виде гнезд. Тем не менее, эта процедура будет аналогичной для HEI и других различных концов кабеля, будь то конец свечи зажигания или конец крышки распределителя/катушки.

Сначала установите чехол свечи зажигания на провод

Вы можете нанести немного диэлектрической смазки внутрь чехла, чтобы сдвинуть его на несколько дюймов назад по проводу. Выполнение этого шага в первую очередь избавит вас от необходимости пытаться установить загрузчик после установки терминала.

Снимите внешний слой силикона с помощью инструмента для зачистки проводов свечей зажигания.

Зачистите внешний силиконовый слой, оставив от ¾ до 1 дюйма видимого провода для одинарных обжимных клемм. Вам потребуется меньшая длина проводника для клемм с двойным обжимом (один для силиконовой оболочки и один для самого проводника). Стриппер Pertronix быстро и легко справится с этой задачей.

Подготовленный провод свечи зажигания готов к обжиму

Вот провод свечи зажигания, зачищенный и готовый к обжиму. Если у вас есть какая-либо лишняя изоляция или силиконовый материал для куртки, вы можете использовать лезвие бритвы, чтобы аккуратно обрезать лишние пряди.

Являются ли мои клеммы проводов свечи зажигания одинарными или двойными?

Типичный набор проводов свечи зажигания с клеммами и чехлами

Вообще говоря, традиционные клеммы свечей зажигания в виде розеток будут иметь латунный цвет и конструкцию с одним обжимом, при которой проводник провода свечи зажигания загибается и обжимается силиконовой оболочкой за один шаг. Двойные обжимные клеммы обычно используются в современных клеммах в стиле HEI, а также на конце провода свечи зажигания. Эти клеммы обычно серебристого цвета и требуют, чтобы проводник и силиконовая оболочка были обжаты под отдельными частями корпуса клеммы. Ниже представлен более подробный обзор двух типов терминалов.

Здесь показаны двойные обжимные (серебристые) и одинарные обжимные (латунь) клеммы провода свечи зажигания

Одинарные обжимные клеммы свечи зажигания имеют загнутый проводник, как показано на рисунке

Для одинарных обжимных наконечников согните провод обратно поверх силиконовой оболочки, как показано здесь. Удерживая проводник на месте, наденьте клемму на проводник и расположите ее внутри седла клеммы. Это поможет предотвратить выпадение проволоки.

Готовая одинарная обжимная клемма провода свечи зажигания

Вставьте провод и клемму в обжимной инструмент и крепко сжимайте до тех пор, пока язычки клеммы не будут надежно обжаты на проводе свечи зажигания.

Проверка сопротивления провода свечи зажигания

Убедитесь, что у вас есть надежное соединение на кабеле, также было бы неплохо проверить сопротивление каждого провода, чтобы убедиться, что у вас есть непрерывность.

Сдвиньте чехол провода свечи зажигания на место по обжатой клемме

Затем просто наденьте чехол на конец разъема и повторите каждый шаг.

Клемма провода свечи зажигания с двойным обжимом и обжатым проводом

Для наконечников проводов свечи зажигания с двойным обжимом аспекты измерения и зачистки провода свечи зажигания одинаковы (хотя вам потребуется немного меньшая длина проводника), но теперь у вас будет две отдельные операции обжима, которые необходимо выполнить для каждого наконечника. . Провод обжимается в меньшей области обжима, а силиконовая оболочка обжимается под большей площадью обжима. Неважно, какой из них вы сделаете первым, хотя мы предпочитаем сначала обжимать силиконовую оболочку, а затем проводник.

Теперь, когда вы понимаете все этапы создания собственных свечных проводов, у вас могут возникнуть дополнительные вопросы о том, какие свечные провода приобрести. Если вы не уверены в типе проводника, размере провода и других факторах, ознакомьтесь с нашим Руководством покупателя провода свечи зажигания , чтобы узнать больше!

Если вы более визуальный ученик, не волнуйтесь, мы здесь, чтобы помочь всем, чем сможем. Вот почему мы ссылаемся на это отличное видео MSD о замене проводов свечей зажигания, которое включает в себя измерение, зачистку и обжим проводов и клемм в сборе как для одинарных, так и для двойных обжимных клемм!

Продукты, указанные в этой статье

Как изготовить и обжать нестандартные соединители

Автор Clinton

Обновлено 08 декабря 2021 г.

О проводах в наших цепях часто забывают, когда мы планируем следующий большой проект, но правильные соединители сделают ваш проект более профессиональным и работать намного легче! В этом уроке мы кратко рассмотрим параметры, которые следует учитывать при выборе соединителей. Затем мы собираемся пройти весь процесс сборки и обжима некоторых коннекторов. Давайте начнем!

Что нам нужно

  • Обжимной инструмент: сечение 0,08–0,5 мм², 20–28 AWG
  • Обжимной инструмент: сечение 0,1–1,0 мм², 16–28 AWG
  • Соединительный провод
  • Прецизионные плоскогубцы Hakko
  • Кусачки заподлицо
  • Инструмент для зачистки проводов
  • Обжимные штифты с внутренней резьбой для корпусов 0,1 дюйма
  • Обжимные штифты с наружной резьбой для корпусов 0,1 дюйма
  • Корпус разъема: 1×1-контактный
  • Корпус обжимного разъема: 1×4-контактный

Соединительная клемма

На рынке представлено множество разъемов, самым простым и наиболее распространенным является корпус 0,1 дюйма, который можно увидеть на большинстве кабелей для прототипирования. Вы можете получить широкий спектр разъемов, которые были применены к различным приложениям. Разъемы JST обычно используются с комплектами для разработки из-за их размера и невозможности неправильного подключения. Разъемы Tamiya часто используются в автомобилях с дистанционным управлением, поскольку их можно присоединить к толстому проводу малого сечения, который пропускает большой ток и предотвращает подключение батарей в обратном направлении.

Калибр проводов

При выборе соединителей легко упустить из виду толщину кабелей, мы измеряем толщину кабеля в AWG (Американский калибр проводов) от самых толстых кабелей с номером 0000 до самых тонких кабелей с номером 40.

Если сечение провода меньше, то меньшие разъемы не будут работать, а если оно велико, вам будет трудно удерживать провод в разъеме.

Если вы уже выбрали разъем, то обычно достаточно просто найти провод с соответствующим калибром AWG. Например, штыри корпуса 0,1 дюйма подходят для кабелей 22–28 AWG, поэтому мы решили использовать AWG 22, так как это хороший кабель общего назначения, который часто используется при прототипировании. Если ваша схема будет потреблять более 1 ампера или вам нужны очень тонкие провода, вы можете рассмотреть другие варианты, но в большинстве случаев 22AWG подходит.

Быстрое сравнение двух обжимных инструментов

Мы рассмотрим два обжимных инструмента 0,1–1,0 мм: обжимной инструмент 0,08–0,5 мм от Pololu. На первый взгляд, они оба очень похожи, они оба имеют прочное высококачественное ощущение и хороший храповой механизм, облегчающий обжим. Отличие этих двух устройств заключается в зубцах: у 0,1-1,0 мм три зубца гораздо шире, что обеспечивает большую гибкость в обжиме и намного проще обжимать большие соединители.

Инструмент для обжима 0,08-0,5 мм имеет только два гораздо более коротких зубца, что позволяет ему обжимать более короткие штифты, такие как в упаковке DF Robot. Внимание: Обжимной инструмент 0,1–1,0 мм: не может обжимать более короткие разъемы, поэтому перед покупкой убедитесь, что вы проверили длину контакта.

При написании этой статьи мы широко использовали оба инструмента, а более широкие контакты значительно облегчают обжим широких разъемов, поэтому, если вам нужно обжимать маленькие контакты и много больших контактов, стоит приобрести оба.

Изготовление нестандартных кабелей

Я собираюсь сосредоточиться на 0,1-дюймовом штырьке и корпусе, поскольку они распространены в электронике производителей и достаточно просты, чтобы с них можно было начать обжимку. Вы сможете применить те же идеи к большинству штыревых разъемов, но если у вас возникнут какие-либо проблемы, просто задайте их в обсуждении ниже, и мы будем более чем рады помочь вам. Теперь, когда мы выбрали разъем и инструменты, давайте сделаем несколько кабелей.

Резка и зачистка проводов

Первый шаг — обрезать провода до нужной длины и зачистить концы. Убедитесь, что вы измерили все кабели до нужной длины, прежде чем начинать обжим, чтобы ваши кабели были аккуратными и вы не теряли клеммы. После того, как вы обрежете провод до нужной длины, вам нужно будет зачистить концы. Это очень важно, так как если вы зачистите слишком много, разъем не будет захватывать изоляцию, а в случае гнездовых разъемов он может заклинить вилку. Если вы недостаточно зачистите проводник, он может не войти в контакт, и новый провод не будет работать.

Для этих булавок нам нужно зачистить до 3 мм, хотя это будет зависеть от используемых вами булавок. Нет необходимости лужить провода, и на самом деле это может принести больше вреда, чем пользы с этим типом обжимного соединителя.

На следующем рисунке видно, почему нужно быть осторожным с полоской проводов и как разместить провод в клемме.

Размещение проводника

    • Изоляция должна находиться в синей зоне с большими выступами, чтобы разъем надежно удерживался на месте.
    • Проводник должен находиться в зеленой зоне с меньшими выступами, чтобы провод имел хороший контакт.
    • В красной зоне не должно быть провода, это особенно важно для розеток, так как они не будут работать корректно, если в этой зоне будет часть провода.

    Эти правила будут применяться к любым разъемам, которые вы используете, и вы можете использовать это размещение, чтобы убедиться, что вы зачистили провода до нужной длины.

    Обжимные штифты

    При вырезании штифтов из ленты у вас может возникнуть соблазн снять их с подложки, не делайте этого! Удерживая штифт за язычок, как показано, сборка кабелей становится намного проще и безопаснее. Затем вы можете аккуратно отрезать язычок после того, как закончите обжим.

    Следующим шагом является размещение штифта в соответствующем зубце инструмента. В таблице в верхней части этого руководства указано, какой калибр троса следует использовать с каждым зубцом. Мы обнаружили, что в случае со штифтами 0,1 дюйма лучше использовать меньший зубец, чем рекомендуется. Убедитесь, что вы правильно расположили его, так как, если вы обжимаете слишком близко к концу, изоляция может быть пропущена, и вы будет иметь слабый конец, и слишком близко к проводу может привести к тому, что провод будет держаться, но плохое электрическое соединение.0003

    При обжиме с помощью инструмента, который короче разъема, вам нужно будет решить, что важнее, хотя, по нашему опыту, изолирующие выступы и половина проводника, как показано на рисунке, дают наилучшие результаты. Было бы чрезвычайно сложно или невозможно обжать более короткие штифты с более широкими зубьями, поэтому будьте осторожны при выборе штифтов и инструмента для вашего проекта. Ниже мы можем увидеть примеры того, как обжим может пойти не так, и как мы хотим, чтобы обжим выглядел.

    Штыри корпуса

    После того, как все ваши клеммы будут обжаты, вы можете начать использовать их для соединения вещей, или вы можете добавить корпуса к своим контактам. есть много вариантов, когда дело доходит до корпуса, мы собираемся использовать самый простой, который мы можем найти, корпус разъема для обжима 0,1 дюйма. Чтобы прикрепить корпус, мы просто вставляем штифт в корпус проводной стороной штифта. лицом к отверстию на лицевой стороне корпуса, пока не почувствуете, что он «защелкнулся» на месте. Это может потребовать некоторого усилия, но если вы находите это слишком сложным, наиболее распространенная проблема, которую мы обнаружили, заключалась в том, что изоляционный разъем не обжался достаточно, поэтому с помощью плоскогубцев, чтобы сжать их, вы сможете легко прикрепить корпус. Существует множество различных разъемов, которые вы можете приобрести разных размеров и типов, хотя все они крепятся практически одинаково.Примечание: если вы случайно добавили не тот корпус, его можно удалить, подняв язычок сзади и вытащив штифт.

    Время делать спагетти!

    Теперь, когда мы ознакомились с основами, вы сможете делать разъемы любого типа, которые вам нравятся, вы даже можете смешивать и подбирать концы, чтобы вы могли подключать устройства, которые в противном случае потребовали бы припайки новых контактов (будьте очень осторожны при выполнении это то, что устройства электрически совместимы),  Мы хотели бы услышать о нестандартных разъемах и любой замечательной проводке, которую вы сделали в обсуждении, и, как всегда, если вы застряли или хотите расширить идею, представленную здесь, просто опубликуйте ниже, и мы помочь. Увидимся в следующий раз!

    Комментарии


    Процесс обжима: подробное пошаговое руководство

    Хосе Джордж

    Факты. есть жгут с несколькими проводами, которые нужно подключить? Если да, вы можете сделать это с помощью процесса обжима. Благодаря этому вы можете позже подключить его к другому проводу или компоненту. В зависимости от обжимного инструмента процесс обжима проводов может быть ручным или автоматическим. Продолжайте читать, чтобы узнать подробную пошаговую процедуру!

    Как сделать успешный красный синий желтый…

    Включите JavaScript

    Как сделать успешный красный синий желтый обжим

    Почему обжим лучше пайки?

    Надпись: обжимной инструмент крупным планом

    Кабельные сборки должны иметь оптимальное соединение между кабелем и разъемом. Таким образом, вы обеспечиваете максимальную производительность сборки. У вас есть два способа заделки проводов при подключении кабельных соединений – пайка и обжим.

    Пайка — это традиционный и универсальный способ заделки проводов, поэтому его часто можно встретить в промышленности. С другой стороны, пайка вызывает нагрев, что может вызвать проблемы в работе кабеля. Если вы не будете осторожны во время процесса, соединение станет подвержено вибрации и коррозии.

    Обжим имеет много преимуществ по сравнению с пайкой. Этот процесс включает в себя использование давления для соединения провода с контактом, и вы используете инструмент, чтобы сжать и создать прочное соединение.

    Вот почему опрессовка лучше пайки:

    • Автоматическая или ручная . В зависимости от ваших потребностей, вы можете автоматизировать процесс или сделать это вручную.
    • Просто и быстро . Если у вас есть правильный инструмент, он гарантирует, что опрессовка пройдет быстро и гладко.
    • Надежные соединения . Опрессовка обеспечивает герметичное соединение, что создает надежные соединения. Таким образом, ваш кабель может хорошо работать даже в суровых условиях с влагой или грязью.

    Меры предосторожности при обжиме

    Надпись: Электрик обжимает провод

    Прежде чем мы обсудим сам процесс обжима провода, необходимо к нему подготовиться.

    Инструменты и материалы для обжима

    Во-первых, вам понадобится правильный инструмент для обжима. Проверьте, требует ли ваше приложение использования обжимных машин определенных марок. Если нет, достаточно проверить, работает ли устройство.

    • Инструмент для зачистки проводов . Этот ручной инструмент необходим для снятия изоляции с электрического соединительного провода.
    • Обжимные клеммы . Вы используете эту часть для обжимных наконечников, что делает ее жизненно важной для процесса.
    • Термоусадочные системы . Благодаря этой детали можно разместить вокруг проводов пластиковую изоляцию.

    Применимые провода

    Вы выбрали производителя и особенности обжимных клемм? Каждый из них будет иметь определенный диапазон, и размеры проводов должны быть в нем. Стандартный выбор включает жилы из медной проволоки, в то время как сплошная проволока может быть за пределами допустимого диапазона. С другой стороны, это общее правило. Поэтому вы можете использовать другие кабели, если они подходят к терминалу.

    Операция обжима: контрольные точки

    Надпись: клещи и кабели для обжима

    Во-первых, вы хотите проверить, работает ли инструмент. Затем убедитесь, что вы знаете, как использовать предметы, которые вы получили для проекта. Как только вы подтвердите это, вы можете перейти к этим контрольным точкам.

    Проверка зачистки проводов

    Длина зачистки проводов зависит от многих факторов, включая метод обжима и вид провода. Поэтому вам нужен размер, который подходит для терминала. Выбрав его, используйте инструмент для снятия изоляции, чтобы удалить изоляцию провода. Не должно быть повреждений проводников. Вы не хотите чрезмерно скручивать отдельные пряди, потому что это может их повредить.

    Определение высоты обжима

    Надпись: Инструмент для обжима изолирован на белом фоне

    Выбор неправильной высоты может привести к плохой проводимости. Таким образом, вам нужно проверить правильность размера на протяжении всего процесса.

    1. Сначала с помощью обжимного микрометра проверьте высоту обжима клеммы. Вы хотите проверить его посреди проводов и изоляционных бочек.
    2. Прочтите инструкции, чтобы узнать о подходящем диапазоне высоты обжима в центре провода.
    3. Выберите высоту обжима бочкообразной изоляции в зависимости от типа провода и внешнего диаметра. Убедитесь, что он не слишком свободный.
    Внешний вид

    Состояние обжима должно иметь правильный внешний вид. Поэтому следует проверить следующее:

    • Как выглядит угол изгиба на проволочной бочке?
    • Угол закручивания и качения в норме?
    • Проверьте проволоку на наличие незажатых проводников. Если вы заметили их, вам нужно удалить их.
    • Убедитесь, что раструб имеет достаточный размер. Итак, рот должен быть, но он не должен быть слишком широким. Затем используйте то же правило для проверки длины отсечки и длины выступа проводника, и обе они должны быть оптимальными.
    • Изоляционная втулка должна удерживать изоляцию провода. При проверке убедитесь, что «окно» проводника между изоляционным корпусом и проводом составляет примерно 50/50.

    5 шагов к процессу обжима проводов

    Надпись: Электрик работает с проводом

    Пришло время обжать провод.

    Выберите провод

    Надпись: Кабели в руке электрика

    Во-первых, вам нужны провода правильного диаметра. Выбор будет зависеть от устройства. Итак, вы должны сначала проверить требования приложения и выбрать соответствующий. Кроме того, калибр провода должен соответствовать выбранному вами жгуту, что означает, что это не должно влиять на его функциональность.

    American Wire Gauge — это стандартная система измерения размеров проволоки. Вам нужно сравнить размер провода, который подходит для вашего устройства, и провод, который вы выбрали. Если у вас нет диаметра провода, снимите изоляцию. Проверьте количество и диаметр отдельных прядей. Теперь умножьте диаметр одной нити на общее количество нитей.

    Выберите обжимной наконечник

    Теперь, когда у вас есть размер провода, вы можете выбрать один из множества обжимных наконечников. Вот что следует учитывать при выборе этого устройства:

    • Вам необходимо покрытие для снижения контактного сопротивления или защиты от коррозии?
    • Потребуется ли вам использовать металлическую втулку для зажима проводов для предварительной изоляции клеммы?
    • Какой правильный поворотный штифт для фиксации терминала поддерживает создание разъема?

    Обжимное соединение зависит от требований к устройству, а также от выбранного вывода.

    Найдите подходящий обжимной инструмент

    Надпись: Обжимной инструмент с сетевым кабелем и разъемами

    Во-первых, универсального обжимного инструмента не существует. Вы найдете множество дизайнов на рынке, поэтому вам нужно убедиться, что он соответствует вашим потребностям. Выбрав терминал, вы выбираете инструмент, который с ним работает. Производитель должен предоставить подробную информацию об активе. При необходимости свяжитесь с компанией, чтобы убедиться, что у вас есть правильная поддержка.

    Обжим

    Подпись: Интернет-кабели крупным планом

    Готовы обжать? Если да, то следующие шаги:

    • Выберите длину многожильного провода в соответствии с вашими потребностями.
    • Используйте инструмент, чтобы зачистить конец. Тем не менее, оставьте примерно 1-2 мм (1/16 дюйма) выступающими после того, как вставите провод в обжим.
    • Снимите изоляцию, чтобы обнажить жилы, и поместите провод в обжим. Затем вставьте каждый провод в блок.
    • Поместите провод и обжим в инструмент и поворачивайте, пока не увидите обжим. Теперь убедитесь, что обжим затянут и находится в нужном месте.

    Что делать, если вам нужна термоусадка?

    Надпись: Технический специалист, использующий для ремонта термофен

    Во-первых, не во всех случаях требуется термоусадка.

Добавить комментарий

Ваш адрес email не будет опубликован.
