Что такое диод и для чего он нужен

Диод — это полупроводниковый элемент, который пропускает электрический ток только в одном направлении. Он состоит из двух электродов: анода и катода. Основные функции диода в электрических схемах:

• Выпрямление переменного тока в постоянный
• Защита от обратного тока
• Стабилизация напряжения (стабилитроны)
• Преобразование электрической энергии в световую (светодиоды)

Из-за важной роли диодов в электронике, необходимо уметь проверять их исправность. Самый простой способ — с помощью мультиметра.

Основные виды диодов

Существует несколько основных типов диодов:

• Выпрямительные диоды — для преобразования переменного тока в постоянный
• Светодиоды — излучают свет при прохождении тока
• Стабилитроны — поддерживают постоянное напряжение
• Диоды Шоттки — для высокочастотных схем
• Варикапы — диоды с изменяемой емкостью

Несмотря на различия, проверка работоспособности большинства диодов производится по схожей методике.

Как подготовить мультиметр для проверки диода

Для тестирования диода мультиметром нужно:

1. Установить поворотный переключатель в режим проверки диодов (обозначается символом диода)
2. Если режима проверки диодов нет, выбрать режим измерения сопротивления на пределе 2-20 кОм
3. Подключить щупы к соответствующим гнездам: красный к «+», черный к «COM»
4. Включить мультиметр

Теперь прибор готов к тестированию диода.

Пошаговая инструкция по проверке диода мультиметром

Процесс проверки диода мультиметром включает следующие шаги:

1. Определить анод и катод диода (обычно катод обозначен полосой)
2. Подключить красный щуп к аноду, черный — к катоду
3. Зафиксировать показания мультиметра
4. Поменять щупы местами
5. Снова зафиксировать показания
6. Проанализировать результаты

При правильном подключении исправный диод должен показать небольшое сопротивление или напряжение. При обратном подключении — бесконечное сопротивление или нулевое напряжение.

Как интерпретировать результаты проверки

Результаты тестирования диода мультиметром можно интерпретировать следующим образом:

• Прямое подключение: 0,5-0,7 В для кремниевых диодов, 0,2-0,3 В для германиевых
• Обратное подключение: «1» или «OL» на дисплее (бесконечное сопротивление)

Если показания отличаются от указанных, диод считается неисправным. Типичные неисправности:

• Низкое сопротивление в обоих направлениях — короткое замыкание
• Высокое сопротивление в обоих направлениях — обрыв
• Одинаковое среднее сопротивление — пробой p-n перехода

Особенности проверки различных типов диодов

Методика проверки может немного отличаться для разных типов диодов:

Светодиоды

При прямом подключении должны светиться. Прямое напряжение обычно 1,5-3 В в зависимости от цвета.

Стабилитроны

Проверяются в прямом и обратном направлении. В обратном направлении напряжение должно соответствовать номинальному напряжению стабилизации.

Диоды Шоттки

Имеют более низкое прямое напряжение — 0,2-0,4 В. Обратный ток утечки может быть выше.

Диодные мосты

Проверяется каждый диод моста по отдельности. Схема подключения определяется маркировкой выводов.

Меры предосторожности при проверке диодов

При тестировании диодов мультиметром следует соблюдать некоторые меры предосторожности:

• Отключить питание от схемы перед проверкой
• Не превышать максимально допустимый ток через диод
• Соблюдать полярность подключения
• Использовать режим проверки диодов, а не измерения напряжения
• Учитывать влияние других элементов схемы на результаты измерений

Соблюдение этих правил позволит получить достоверные результаты и избежать повреждения компонентов.

Типичные ошибки при проверке диодов

При тестировании диодов мультиметром начинающие радиолюбители часто допускают следующие ошибки:

• Неправильное определение выводов диода
• Использование неподходящего режима измерения
• Неверная интерпретация показаний прибора
• Проверка диода, не выпаянного из схемы
• Превышение допустимого тока через диод

Чтобы избежать ошибок, внимательно изучите маркировку диода и инструкцию к мультиметру перед проверкой.

Заключение

Проверка диодов мультиметром — несложная, но важная процедура для диагностики электронных устройств. Она позволяет быстро выявить неисправные компоненты. Регулярное тестирование диодов поможет поддерживать электронную технику в рабочем состоянии и вовремя заменять вышедшие из строя элементы.

как проверить диод. диагностика различных типов диодов.

• Виды диодов
• Что называется мультиметром?
• Проверка работоспособности диода, светодиода, стабилитрона.
• Признаки неисправного диода
• Проверка диодного моста
• Заключение



На сегодняшний день электроника прочно вошла в жизнь и имеется в составе любого прибора или гаджета. Но, как не прискорбно, это было и приборы, и гаджеты ломаются и приходят в негодность. Самой часто встречающейся причиной, по которой многие приборы ломаются — это поломка одного из элемента электрической сети, к примеру диод.

Выполнить проверку поломки или неисправности этого элемента возможно самостоятельно. В статье разберем подробно как проверить диод мультиметром, а также что представляет из себя этот прибор и как им пользоваться.

Диоды бывают разные

Простой диод является элементом электрической сети и несет в себе роль полупроводника, то есть р-n переход. Он устроен так, что вполне может осуществить пропуск тока по цепи, но только в одну сторону. И осуществляется это от анода к катоду. Для этого обязательно к аноду присоединяется «плюс», а к катоду — «минус».

Обязательно стоит учесть и запомнить! Двигаться в обратном направлении ток в диоде не может. Из-за такого отличительного момента изделие возможно проверить на неисправность с помощью тестера или мультметра. Рассмотрим какие же бывают диоды и чем отличаются друг от друга.

Типы диодов:

1. Простой диод.
2. Стабилитрон, как понятно из названия он препятствует повышению напряжения, то есть стабилизирует его.
3. Варикап, диод обладающий емкостью, часто встречается в УКВ приемниках.
4. Тиристор, диод с управляющим электродом, при  подачи сигнала на управляющий электрод можно управлять состоянием тиристора, то есть открывать его или закрывать. Такой элемент часто встречается в силовой электронике.
5. Симистор, примерно тоже самое, что и тиристор только для переменного напряжения. Диагностика данного диода будет рассмотрена в другой статье.
6. Светодиод, диод излучающий свет при прохождении через него тока.
7. Диод Шотки, диод обладающий повышенным быстродействием и малым падением напряжения.

Также есть фотодиоды, инфракрасные диоды и др.

Несмотря на то, что диоды отличаются по назначению и переходу, их проверка выполняется аналогично. Принцип работы диодов аналогичен.

Что называется мультиметром?

Мультиметр — это прибор, который имеет ряд функций:

• Измерение напряжения, тока;
• Измерение сопротивления;
• Прозвонка, в этом режиме мультиметр показывает напряжение падения в мВ.
• Также могут буть функции измерения емкости, температуры, частоты и др.



Как проверить диод мультиметром?

После того как определились с типом диодов, их различиями и особенностями, а также с назначением этого прибора, можно рассмотреть порядок работы с ним. Проверка заключается в том, что проверяют пропускную способность тока через них. Если это правило соблюдается, то смело можно заявить, что элемент схемы работает исправно и не имеет недостатков.

Обычные диоды проверяются этим прибором без особых усилий. Чтобы выполнить диагностику этих элементов достаточно выполнить следующие действия:

Проверка работоспособности диода, светодиода, стабилитрона.

• Устанавливаем прибор в режим прозвонки, если такого режима нет, то в режим измерения сопротивления 1кОм;
• Убеждаемся, что щупы прибора подключены в нужные нам гнезда мультиметра;
• Провод красного цвета подсоединяется к аноду, а провод черного цвета — к катоду;

• Производим измерение. В режиме прозвонки, при подключении диода прибор показывает падение напряжения от 200 до 400 мВ для германиевых диодов, от 500 до 700 мВ для кремниевых. При измерении сопротивления прибор будет показывать сопротивление диода. К примеру, для германиевых элементов сопротивление составляет от 100 килоом до 1 магаома, для элементов выполненных из кремния этот показатель равен 1000 мегаом.
  Если проверяется выпрямительный полупроводник, то значение еще более высокое. Это обязательно нужно учитывать, чтобы не допустить ошибку при определении результатов;
• Меняем местами красный и черный щуп прибора;
• Производим измерение. Если диод подключить в обратном направлении, то прибор будет показывать единицу «1», то есть величина сопротивления или напряжения утечки бесконечно большая;

• Нужно помнить, что может быть вовсе не поломка, а утечка. Этот вариант возможен в двух случаях, если прибор долго находился в эксплуатации или же сборка его была выполнена не качественно. Если имеется короткое замыкание или утечка, то прибор покажет низкое сопротивление. Причем при определении результата нужно учитывать вид полупроводника.

• Делаем выводы о работоспособности элемента.

Если все показатели соблюдены, то можно смело сказать, что он работает правильно и исправен. А вот если хотя бы один параметр не верный, то это свидетельствует о том, что элемент нужно заменить.

Признаки неисправного диода

• Если диод неисправен, то в режиме прозвонки прибор запищит, а в режиме измерения сопротивления покажет значение близкое к 0, что говорит о том что диод коротко замкнут, то есть пробит.
• Если при обоих измерениях прибор показывает 1, тоесть бесконечно большую величину, это означает, что диод в обрывае.

Диодный мост

Бывает, что возникает необходимость в диагностике диодного моста. Он представляет собой сборку, которая состоит из 4 полупроводников. Причем они соединены так, что переменное напряжение преобразуется в постоянное. Принцип проверки практически такой же. Важной отличительной особенностью является то, что нужно определить как подключены диоды в диодном мосту и проверить каждый диод в прямом и обратном направлении.

Заключение

Провести диагностику работоспособности полупроводников в приборе самостоятельно не сложно. Важно соблюдать порядок действий с мультиметром и четко выполнять все по инструкции. Но при этом обязательно начиная проверку нужно обратить внимание на тип элемента, иметь понятие о том, какое должно быть рабочее сопротивление и напряжение у исправного диода этой разновидности и только потом проводить диагностику и делать выводы.

Используя прибор для проверки исправности диода или любых других целей нужно придерживаться техники безопасности при пользовании им. Все щупы должны быть в исправном состоянии, изоляция проводов должна быть целостной. Если имеются какие — ни будь дефекты, то их желательно сразу устранить, чтобы не нанести себе травмы при измерении. Также важно помнить, что у каждого прибора есть своя погрешность, в дешевых моделях она очень большая. И это важно учитывать при проведении проверки. От того насколько правильно будут выполнены все действия по диагностике, будет зависеть и результат проверки, и ее точность. Поэтому нужно уделить этому должное внимание.



Как проверить диод мультиметром без выпаивания

Содержание:

Диод – одна из самых распространенных радиодеталей в современной электротехнике. Без нее невозможно собрать ни один электрический прибор. Он используется в производстве и электрических чайников и сложнейших аппаратов МРТ. Встает вопрос, как проверить диод? Это можно сделать самым обычным цифровым мультиметром, которые есть у любого радиолюбителя. Проверка для разных типов диодов отличается друг от друга и имеет некоторые характерные особенности, которые зависят от строения, назначения, типа, параметров работы и других свойств конкретного диода.

Для этого был разработан специальный режим, на котором осуществляется проверка диода. Именно таким образом проверяется его работоспособность, состояние, соответствие техническим характеристикам. При появлении на экране измерительного прибора появится напряжение в промежутке между 0,6-0,7 В, значит радиодеталь исправна. В статье подробно описан весь процесс проверки диода, порядок действия, все особенности и разных типов. В данном материале содержатся несколько видеороликов и подробный практический материал в заключении.

Проверка диода.

Тестирование обычного диода, используя аналоговый мультиметр.

Чтобы проверить обычный Кремниевый диод, используя аналоговый мультиметр, поместите селектор мультиметра в позицию низкого сопротивления (1K). Соедините положительный вывод мультиметра к аноду диода и отрицательный вывод мультиметра к катоду диода. Если мультиметр показывает чтение низкого сопротивления, мы можем предположить, что диод исправен. Этот — тест для того, чтобы проверить прямосмещенный режим диода.

Теперь поместите селектор мультиметра в позицию высокого сопротивления (100K).  Соедините положительный вывод мультиметра к катоду диода и отрицательный вывод к аноду диода. Если мультиметр показывает бесконечное чтение, мы можем предположить, что диод исправен. Этот — тест для того, чтобы проверить обратный режим блокирования диода. Мультиметр показывает бесконечное или очень высокое сопротивление, потому что у обратно-смещенного диода есть очень высокое сопротивление (обычно в диапазоне сотен Омов K).

Диод и светодиод.

Тестирование Диода Зенера

Прямые характеристики Диода Зенера подобны обычному диоду. Так методы, используемые для того, чтобы протестировать вперед проводящий режим любого обычного диода, также применимо к Диоду Зенера . Но в обратном режиме, у напряжения обратного пробоя есть большое значение, и это должно быть в частности протестировано. Например, 5.3-вольтовый Диод Зенера должен начать проводить только, когда примененное обратное напряжение просто превышает 5.3V. Режим обратного смещения Диода Зенера может быть легко протестирован при помощи схемы, данной ниже. Сопротивление R1 может обычно быть 100 Омов.

Мультиметр должен быть в режиме напряжения. Теперь медленно увеличивайте производство переменного источника питания и одновременно наблюдайте напряжение, показанное в мультиметре. Дисплей мультиметра увеличивается вместе с увеличением напряжения источника питания до напряжения пробоя. Кроме того показания мультиметра остается неизменным несмотря на напряжение источника питания. Это вызвано тем, что Диод Зенера находится теперь в области пробоя, и напряжение через него останется постоянным независимо от увеличения напряжения питания, и это постоянное напряжение будет равно напряжению пробоя.

[stextbox id=’info’]Если показание мультиметра  равно напряжению пробоя, определенному производителем, мы можем предположить, что Диод Зенера исправен. При выполнении этого теста не забудьте не превышать входное напряжение возбуждения к точке, которая вынуждает Диод Зенера рассеять больше питания. Обычно оно не должно превышать  больше, чем 10mA[/stextbox]

Особенности диодов

Стандартный диод представляет собой компонент электросети и выступает в роли полупроводника с p-n переходом. Его строение позволяет пропускать ток по цепи только в одном направлении — от анода к катоду (разные концы детали). Для этого нужно подать на анод «+», а на катод – «-». Из-за такой особенности изделия, при подозрении на предмет поломки, его можно проверить тестером или мультиметром.

Различные виды диодов.

На сегодняшний день в радиоэлектронике существует несколько видов диодов: Виды диодов:

• светодиод. При прохождении электрического тока через такой элемент он начинает светиться в результате трансформации энергии в видимое свечение;
• защитный или обычный диод. Такие элементы в электросети выполняют роль супрессора или ограничителя напряжения. Одной из разновидностей данного элемента является диод Шоттки. Его еще называют как диод с барьером Шоттки. Такой элемент при прямом включении дает малое падение напряжения. В Шоттки вместо p-n перехода применяется переход металл-полупроводник.

Вот небольшая подборка, составленная из конкретных диодов и соответствующих им величин Vf, которые были получены при их тестировании мультиметром. Все диоды были предварительно проверены на исправность.

Таблица замеров характеристик диодов с помощью мультимера.

Если обычные детали и светодиоды используются в превалирующем большинстве электроприборов, то Шоттки – преимущественно в качественных блоках питания (например, для таких приборов, как компьютеры). Стоит отметить, что проверка обычного диода и Шоттки практически ни чем особым не отличается, так как проводится по одному и тому же принципу. Поэтому не стоит беспокоиться по данному вопросу, ведь принцип работы и Шоттки, и обычных диодов идентичен.

Обратите внимание! Здесь только стоит отметить, что Шоттки в большинстве случаев встречаются сдвоенными, размещаясь в общем корпусе. При этом они имеют общий катод. В такой ситуации можно эти детали не выпаивать, а проверить «на месте».

Диод Шоттки

Являясь компонентом электронной схемы, такие полупроводниковые элементы довольно часто выходят из строя. Самыми распространенными причинами выхода их из строя бывают:

• превышение максимально допустимого уровня прямого тока;
• превышение обратного напряжения;
• некачественная деталь;
• нарушение правил эксплуатации прибора, установленных производителем.

https://www.youtube.com/watch?v=3ET6FU3mKuU

При этом вне зависимости от причины потери работоспособности выход из строя может быть непосредственно обусловлен либо «пробоем», либо коротким замыканием. В любом случае, если имеется предположение о выходе электросети из строя в зоне полупроводника, необходимо провести его диагностику с помощью специального прибора – мультиметра. Только для проведения таких манипуляций необходимо знать, как проверить диод с его помощью правильно.

Интересное по теме: Как используются фотореле для уличного освещения.

Что такое мультиметр

Мультиметр является универсальным прибором, который выполняет ряд функций:

• измеряет напряжение;
• определяет сопротивление;
• проверяет провода на предмет наличия обрывов.

С помощью этого прибора даже можно определить пригодность батарейки.

Проверка светодиодов в лампе.

Как проверить диод

После того, как мы разобрались с полупроводниками электрической схемы и предназначением прибора, можно ответить на вопрос «как проверить диод на исправность?».
Вся суть проверки диодов мультиметром заключается в их односторонней пропускной способности электрического тока. При соблюдении этого правила элемент электрической схемы считается функционирующим правильно и без сбоев. Обычные диоды и Шоттки можно спокойно проверить с помощью данного прибора. Чтобы проверить этот полупроводниковый элемент мультиметром, необходимо проделать следующие манипуляции:

• необходимо удостовериться, что на вашем мультиметре имеется функция проверки диодов;
• при наличии такой функции подключаем щупы прибора к той стороне полупроводника, с которой будет осуществляться «прозвон». Если данная функция отсутствует, тогда переводим прибор с помощью переключателя на значение 1кОМ. Также следует выбрать режим для измерения сопротивления;
• красный провод измерительного устройства необходимо подключить к анодному концу, а черный – к катодному;
• после этого нужно наблюдать за изменениями прямого сопротивления полупроводника;
• делаем выводы о имеющемся или отсутствующем напряжении

После этого прибор можно переключить, чтобы проверить на предмет утечки или высокого замыкания. Для этого необходимо поменять места вывода диода. В таком состоянии также необходимо провести оценку полученных значений прибора.

Материал в тему: устройство подстроечного резистора.

Как проверить диодный мост

Иногда имеется ситуация, когда нужно проверить на работоспособность диодный мост. Он имеет вид сборки, состоящей из четырех полупроводников. Они соединяются таким образом, чтобы переменное напряжение, подаваемое к двум из четырех спаянных элементов, переходило в постоянное. Последнее снимается с двух других выводов. В результате происходит выпрямление переменного напряжения и перевод его в постоянное.

По сути, принцип проверки в этой ситуации остается таким же, как было описано выше. Единственной особенностью тут является определение, к какому выводу будет подключен измерительный прибор. Здесь имеется четыре варианта подключения, которые следует «прозвонить»:

• выводы 1 – 2;
• выводы 2 – 3;
• выводы 1 – 4;
• выводы 4 – 3;

При проверке диодов (обычного и Шоттки) с помощью мультиметра, вы получите определенный результат. Теперь нужно понять, что он может означать. К признакам, которые свидетельствуют в пользу исправности полупроводника, относятся следующие моменты:

1. При подключении детали электросхемы к прибору последний будет выдавать величину имеющегося прямого напряжения в этом элементе;
2. Разные типы диодов обладают различным уровнем напряжения, по которому они и отличаются. Например, для германиевых изделий этот параметр составит 0,3-0,7 вольт
3. При подключении обратным способом (щуп прибора к аноду изделия) будет регистрироваться ноль.

Проверив каждый выход, вы получите четыре результата. Полученные показатели следует оценивать по тому же принципу, что и для отдельного полупроводника.

Материал в тему: Что такое кондесатор

Обратная проверка

Если эти два показателя соблюдаются, то полупроводник работает адекватно и причина поломки не в нем. А вот если хотя бы одни из параметров не соответствует, то элемент признается негодным и подлежит замене. Кроме этого следует учитывать, что возможна не поломка, а «утечка». Этот неприятный дефект может проявиться при длительной эксплуатации прибора или некачественной сборке.

[stextbox id=’info’]При наличии короткого замыкания или утечки, полученное сопротивление будет довольно низким. Причем вывод необходимо делать, основываясь на виде полупроводника. Для германиевых элементов этот показатель в данной ситуации будет иметь диапазон от 100 килоом до 1 мегаом, для кремниевых — тысячи мегаом. Для выпрямительных полупроводников данный показатель будет в разы больше. [/stextbox]

Как видим, своими силами не так уж и сложно провести оценку работоспособности полупроводников в любом электроприборе. Вышеописанный принцип подходит для проверки диодных элементов различных типов и видов. Главное в этой ситуации правильно подключить измерительный прибор к полупроводнику и проанализировать полученные результаты.

Два диода Шоттки.

Проверка работоспособности диода, светодиода, стабилитрона.

• Устанавливаем прибор в режим прозвонки, если такого режима нет, то в режим измерения сопротивления 1кОм;
• Убеждаемся, что щупы прибора подключены в нужные нам гнезда мультиметра;
• Провод красного цвета подсоединяется к аноду, а провод черного цвета — к катоду;
• Производим измерение. В режиме прозвонки, при подключении диода прибор показывает падение напряжения от 200 до 400 мВ для германиевых диодов, от 500 до 700 мВ для кремниевых. При измерении сопротивления прибор будет показывать сопротивление диода. К примеру, для германиевых элементов сопротивление составляет от 100 килоом до 1 магаома, для элементов выполненных из кремния этот показатель равен 1000 мегаом. Если проверяется выпрямительный полупроводник, то значение еще более высокое. Это обязательно нужно учитывать, чтобы не допустить ошибку при определении результатов;
• Меняем местами красный и черный щуп прибора;
• Производим измерение. Если диод подключить в обратном направлении, то прибор будет показывать единицу «1», то есть величина сопротивления или напряжения утечки бесконечно большая;
• Нужно помнить, что может быть вовсе не поломка, а утечка. Этот вариант возможен в двух случаях, если прибор долго находился в эксплуатации или же сборка его была выполнена не качественно. Если имеется короткое замыкание или утечка, то прибор покажет низкое сопротивление. Причем при определении результата нужно учитывать вид полупроводника.
• Делаем выводы о работоспособности элемента.

Если все показатели соблюдены, то можно смело сказать, что он работает правильно и исправен. А вот если хотя бы один параметр не верный, то это свидетельствует о том, что элемент нужно заменить.

Проверка диода.

Заключение

В данной статье описаны главные этапы проверки диода мультиметром. Более подробную информацию можно узнать из статьи Как проверять мультиметром радиодетали.  В нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессиональных электронщиков. Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vk.com/electroinfonet. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:

www.radioschema.ru

www.ledsovet.ru

www.electrongrad.ru

www.svetilnik.info

Предыдущая

ПрактикаПроверка реле при помощи мультиметра

Следующая

ПрактикаКак проверить стабилитрон на работоспособность

Для идентификации диода, светодиода, транзистора, ИС, резистора и конденсатора из смешанного набора таких предметов

Для идентификации диода, светодиода, транзистора, ИС, резистора и конденсатора из смешанный набор таких предметов

Руководство по физ.

.

Приборы и материалы
Приборы: Мультиметр.
Материал: Выше смешанная коллекция предметов.

Теория

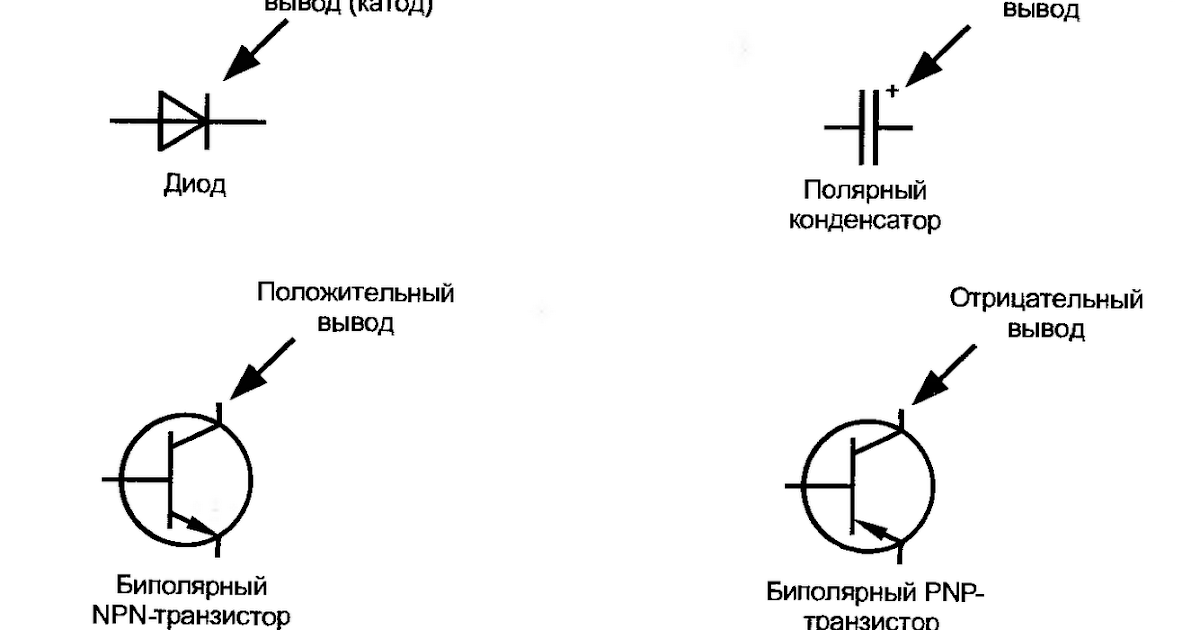

Для идентификации необходимо учитывать внешний вид и работу каждого элемента.

1. Диод представляет собой устройство с двумя выводами. Он проводит при прямом смещении и не проводит при обратном смещении. Он не излучает свет при проведении. Следовательно, он не светится.
2. Светодиод (светоизлучающий диод) также является двухконтактным устройством. Он также проводит при прямом смещении и не проводит при обратном смещении. Он излучает свет при проведении. Следовательно, оно светится.
3. Транзистор представляет собой трехвыводное устройство. Клеммы представляют собой эмиттер (E), базу (B) и коллектор (C).
4. ИС (интегральная схема) представляет собой многополюсное устройство в виде микросхемы. [См. рисунок (генератор тона UM 3482 IC)]
5. Резистор представляет собой двухконтактное устройство. Он проводит при прямом или обратном смещении. (На самом деле для резистора нет прямого или обратного смещения). Он проводит даже при работе с переменным напряжением.
6. Конденсатор также является двухвыводным устройством. Он не проводит ток при прямом или обратном смещении. Когда конденсатор подключен к источнику постоянного тока, мультиметр сначала показывает полную шкалу тока, но быстро спадает до нуля. Это связано с тем, что изначально конденсатор заряжается.
   Идентифицируемые компоненты показаны на рисунке.


Процедура

1. Если изделие имеет четыре или более выводов и имеет форму микросхемы, это ИС (интегральная схема).
2. Если элемент имеет три вывода, это транзистор.
3. Если элемент имеет две клеммы, это может быть диод, светодиод, резистор или конденсатор.
   Чтобы различать, действуйте как вперед.
4. Установите селектор на сопротивление R мультиметра для проверки целостности цепи. Металлические концы щупа вставляются в клемму, отмеченную на мультиметре как общая и P (или + ve).

Если так, что черный — общий, а красный — в P (или + ve). При прикосновении двух концов устройства к двум другим металлическим концам щупов.

1. Если стрелка двигается при подаче напряжения в одну сторону и не двигается при обратном, и свет не излучается, то это диод.
2. Если указатель перемещается при подаче напряжения в одном направлении и не перемещается при обратном направлении и имеется свечение, элемент является светодиодом.
3. Если стрелка перемещается при подаче напряжения в одну сторону, а также в обратном, элемент является резистором.
4. Если стрелка не двигается при подаче напряжения в одну сторону, а также в обратную, элемент является конденсатором.

Наблюдения

Лабораторное руководство по физике NCERT Solutions Class 12 Physics Sample Papers

Как визуально отличить диод 1N4148 от стабилитрона?

\$\начало группы\$

Так выглядит 1N4148 и так же выглядит стабилитрон.

Как лучше всего отличить или идентифицировать их визуально?

• диоды
• стабилитрон

\$\конечная группа\$

11

\$\начало группы\$

Стандартная упаковка для многих диодов.

Единственный способ отличить их визуально — это любой печатный код. Или купить их в маркированной упаковке у проверенного продавца (дигикей, маузер, производитель) и не перепутать.

Электрически вы можете измерить диод и подвергнуть его нескольким испытаниям, чтобы получить некоторые общие характеристики и тип, но попытка определить модель будет затруднена из-за огромного количества одинаковых деталей. Профессионалы не будут тратить свое время, да и любители тоже не должны. Миниатюризация и массовое производство этих товарных деталей предотвращает повторное использование такого типа. Просто купите новые, которые должным образом маркированы.

\$\конечная группа\$

\$\начало группы\$

Нет надежного способа различить их визуально, так как они выглядят одинаково.

Однако существует простой и надежный способ провести различие без поиска кода производителя:

Сместите диод в обратном направлении с помощью источника питания и высокоомного резистора для ограничения тока, а затем измерьте напряжение на нем. .

\$\конечная группа\$

1

\$\начало группы\$

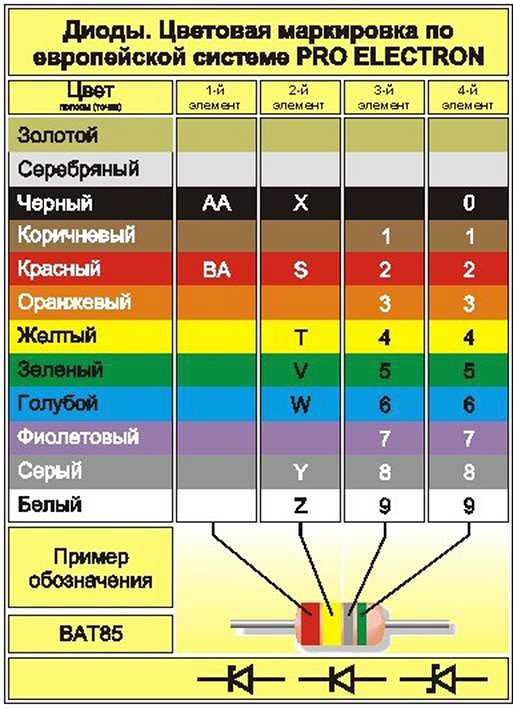

Обычно имеют маркировку.

Например, Onsemi 1N4148 имеет маркировку «4148» с черной катодной полосой.

Onsemi (Fairchild) 1N751 (стабилитрон 5.1V) имеют маркировку [logo], 51, A

К сожалению, аналогичный пакет SMT Mini-MELF (например, LL4148) редко маркируется, и вам просто нужно следить за ними.

\$\конечная группа\$

\$\начало группы\$

Как правило, вы можете сказать, потому что 1N4148 обычно имеет маркировку «1N4148» на корпусе, а стабилитрон имеет другую маркировку. Вам может понадобиться увеличительное стекло, чтобы убедиться, потому что другие диоды могут иметь очень похожую маркировку. Если маркировка частично стерта, может быть трудно заметить разницу.

Типовая упаковка DO35 Маркировка Зенера, например. «1N4135» (стабилитрон 100 В, 500 мВт) или «C18» (стабилитрон BZX55C18, 18 В, 500 мВт). Иногда указывается только напряжение, например, «18» для 18 вольт.

Одна вещь, которую вы должны , а не делать, это доверять изображениям, размещенным на веб-сайтах. Вот снимок со страницы продукта 1N4148 от Digikey. Обратите внимание на заявление об отказе от ответственности «Показанное изображение является только представлением. Точные характеристики должны быть получены из технического описания продукта».
