Что такое полярность конденсатора и почему она важна

Полярность конденсатора — это наличие у него положительного (анода) и отрицательного (катода) выводов. Полярными являются электролитические конденсаторы, которые широко применяются в электронике благодаря большой емкости при малых размерах.

Соблюдение полярности при подключении электролитических конденсаторов критически важно по нескольким причинам:

• При неправильном подключении резко возрастает ток утечки, что может привести к перегреву и разрушению конденсатора
• Нарушается работа оксидного слоя диэлектрика, что снижает емкость конденсатора
• Возможно вздутие и даже взрыв корпуса из-за химической реакции и газообразования внутри
• Выход из строя конденсатора может повредить другие элементы схемы

Поэтому крайне важно уметь правильно определять полярность конденсатора перед его установкой в электрическую цепь.

Способы определения полярности по маркировке

Самый простой и надежный способ — это определение полярности по маркировке на корпусе конденсатора. Существует несколько вариантов обозначения:

• Знак «+» около одного из выводов указывает на положительный электрод
• Полоса на корпусе со стороны отрицательного вывода
• Более длинный вывод обычно является положительным
• Вогнутость на крышке корпуса со стороны отрицательного вывода

Однако маркировка может быть стертой или нечеткой. В этом случае нужно использовать другие методы определения полярности.

Определение полярности конденсатора мультиметром

Для проверки полярности с помощью мультиметра выполните следующие шаги:

1. Установите мультиметр в режим измерения постоянного напряжения
2. Подключите щупы к выводам конденсатора
3. Если показания положительные — красный щуп на аноде, черный на катоде
4. Если показания отрицательные — полярность обратная

Важно: перед проверкой конденсатор должен быть полностью разряжен. Для разрядки замкните выводы через резистор 100-1000 Ом.

Проверка полярности с помощью источника питания

Этот метод позволяет точно определить полярность, но требует осторожности:

1. Подключите конденсатор к источнику постоянного тока через резистор 1-10 кОм
2. Измерьте напряжение на конденсаторе
3. Если оно близко к напряжению источника — полярность правильная
4. Если напряжение близко к нулю — полярность обратная

Важно не превышать номинальное напряжение конденсатора при проверке!

Определение полярности по конструкции конденсатора

В некоторых типах конденсаторов полярность можно определить по особенностям конструкции:

• У танталовых конденсаторов положительный вывод обычно длиннее
• В алюминиевых электролитических конденсаторах изолирован положительный вывод
• Вогнутость на крышке корпуса часто указывает на отрицательный вывод

Однако этот метод не всегда надежен и требует опыта работы с конкретными типами конденсаторов.

Что делать, если полярность определить не удается

Если ни один из методов не дал однозначного результата, рекомендуется:

• Заменить конденсатор на новый с четкой маркировкой
• Использовать неполярный конденсатор подходящей емкости
• Обратиться к документации на устройство или схеме, где применяется конденсатор

Неправильное подключение может вывести из строя не только сам конденсатор, но и другие компоненты схемы, поэтому лучше перестраховаться.

Советы по работе с полярными конденсаторами

Чтобы избежать проблем при использовании электролитических конденсаторов:

• Всегда проверяйте полярность перед установкой в схему
• Маркируйте выводы при демонтаже конденсаторов со старых плат
• Используйте конденсаторы с запасом по напряжению
• Не превышайте максимальную рабочую температуру
• При сомнениях лучше заменить конденсатор на новый

Соблюдение этих простых правил поможет избежать многих проблем при ремонте и конструировании электронных устройств.

Заключение: почему важно уметь определять полярность

Умение правильно определять полярность конденсаторов — важный навык для любого, кто работает с электроникой. Это позволяет:

• Избежать выхода из строя компонентов и устройств
• Корректно выполнять ремонт электронной техники
• Грамотно проектировать новые схемы
• Понимать принципы работы электронных устройств

Освоив описанные методы, вы сможете уверенно работать с любыми типами конденсаторов и избежать многих ошибок при сборке и ремонте электронной техники.

Как проверить полярность конденсатора

Многие виды электрических конденсаторов полярности не имеют и поэтому их включение в схему не представляет трудностей. Электролитические накопители заряда составляют особый класс, так как имеют положительные и отрицательные выводы, поэтому при их подключении часто возникает задача — как определить полярность конденсатора. Существует ряд способов, как проверить расположение плюса и минуса на корпусе устройства. Полярность конденсатора определяется следующим образом:. Важно правильно определить положительные и отрицательные контакты, чтобы после монтажа при подаче напряжения схема не вышла из строя. Маркировка накопителей заряда, в том числе электролитических, зависит от страны, компании-производителя и стандартов, которые со временем меняются.

Поиск данных по Вашему запросу:

Как проверить полярность конденсатора

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Электрический конденсатор. Виды конденсаторов. Как выглядит конденсатор на схеме
• Как проверить конденсатор мультиметром не выпаивая
• Как проверить конденсатор мультиметром
• Как определить полярность электролитического конденсатора
• Полярность конденсатора на плате – где плюс, где минус по внешнему виду
• Как определить полярность конденсатора
• Как правильно проверить, работает ли конденсатор?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: КАК ПРОВЕРИТЬ КОНДЕНСАТОР МУЛЬТИМЕТРОМ

Электрический конденсатор. Виды конденсаторов. Как выглядит конденсатор на схеме

Обычные электрические конденсаторы — это простейшие пассивные устройства, которые предназначены для накопления заряда. Их конструкция — это две металлические пластины, между которыми установлен диэлектрик. В процессе установки нет никакой разницы, каким концом сам прибор будет подключаться к электрической цепи. Такие конденсаторы называются электролитическими. Поэтому тема этой статьи — как определить полярность конденсатора. Начнем с того, что конденсатор электролитического типа — это элемент, который вобрал в себя свойства двух видов данного прибора.

Это функции пассивного элемента и полупроводникового. Есть несколько вариантов, как определить полярность конденсаторов. Самый простой — это найти на корпусе элемента специальные знаки, определяющие анод или катод.

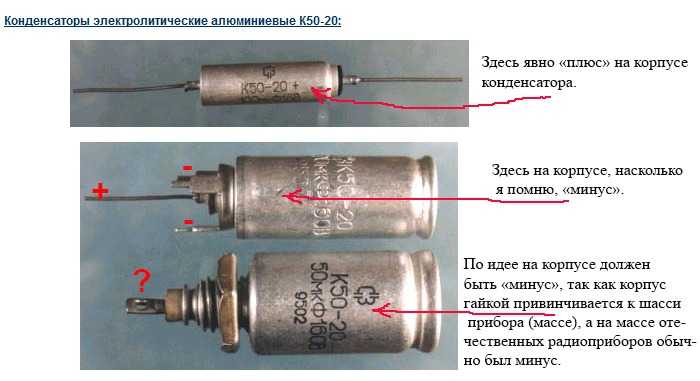

К примеру, на электролитах отечественного производства, концы выводы могут располагаться на разных сторонах прибора радиально или на одной стороне аксиально. Так вот на корпусе обязательно наносится знак плюс.

И к какому из выводов он нанесен ближе, значит, тот конец и является частью анода. Некоторые конденсаторы чешского производства старых образцов пронумерованы точно также.

Есть электролитические конденсаторы и другого типа, у которых конструкция отличается от стандартной. То есть, их корпус предназначен для соединения с шасси.

Такие элементы обычно используются в лампах освещения, а, точнее, в фильтрах анодного напряжения. Кстати, такое напряжение всегда положительное, поэтому и называется анодным. Поэтому у таких конденсаторов специфичная конструкция:. Электролитические конденсаторы этой конструкции могут иметь и совершенно противоположную полярность. Поэтому рекомендуется опять-таки обращать внимание на маркировку на приборе.

Обозначение положительного контакта и отрицательного может располагаться в разных местах. И не все их могут сразу найти. К примеру, конденсатор марки К — это элемент, у которого дно изготовлено из пластмассы. Так вот плюс и минус расположены на этом дне, и концы электродов проходят прямо через эти знаки. У него также есть обозначения плюса и минуса. Но если вы их на корпусе так и не нашли, то знайте, что конец, который выходит из утолщения корпуса и есть анод.

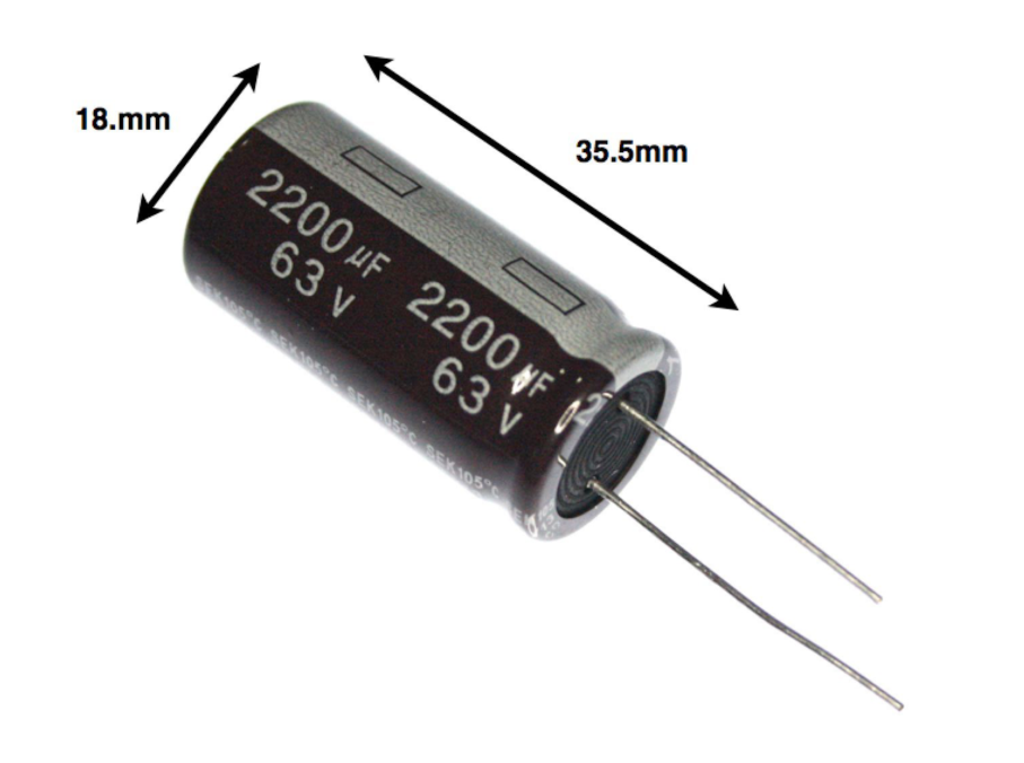

Как определить полярность у современных зарубежных моделей электролитических конденсаторов? Ведь в Европе совершенно другие технические условия и стандарты. Все достаточно просто. На корпусе элемента наносится цветная пунктирная линий, по цвету отличающаяся от оформления корпуса. Пунктиры — это несколько минусов, обозначающие катод.

Так вот расположенный рядом с этой прерывистой линией вывод и является отрицательным. Ситуация, когда на электролитическом конденсаторе нет маркировки стерлась со временем , встречается достаточно часто.

Определить его полярность можно, если собрать несложную схему, куда этот элемент и подключается. Вот эта схема:. У новичков может возникнуть вопрос, как разрядить этот элемент? Разряжать можно разными вариантами, к примеру, соединить два выхода через какое-нибудь сопротивление. Это может быть обычная лампочка или вольтметр.

Первая будет постепенно угасать, у второго показания будут на глазах уменьшаться. Кстати, часто встречается и обратный вопрос, как зарядить конденсатор? Тот, кто был студентом электротехнического учебного заведения, знает, что существовал прикол, когда электролитический конденсатор заряжался через розетку. К его выводам припаивались две проволоки, которые втыкались в отверстия розеток.

Время заряда конденсаторов определялось на глаз. После чего заряженный прибор, а, точнее, его концы прикладывались к части тела ничего неподозревающего человека чаще к руке , что вызывало удар электрическим током.

Чем больше емкость элемента, тем сильнее удар. Страшная забава, которая могла кончиться непредсказуемо. Выдерживать многочисленных зарядов прибор не мог, на третий или четвертый раз он обязательно взрывался.

Теперь перейдем к одному очень важному вопросу, как рассчитать емкость гасящего конденсатора? Почему гасящего. Все дело в том, что самые простые понижающие блоки питания являются безтрасформаторными. В них основным элементом и является прибор гасящего типа. Напряжение гасящего конденсатора обязательно должно быть больше сети питания.

Характеристика должна быть в два-три раза больше. Сам себе электрик. Главная Электрооборудование Компоненты электрической цепи Как определить полярность электролитического конденсатора. Содержание 1. Определение полярности 1. Определение полярности в электрической цепи 2. Расчет емкости. Читайте также Как определить сечение провода по мощности — таблицы и расчеты Как правильно определить сечение провода по току.

Оставить ответ Отменить ответ. Введите комментарий. Введите ваше имя. Как читать электрические схемы — графические, буквенные и цифровые обозначения. Новички, которые пытаются самостоятельно собрать какие-то электронные схемы и приборы, сталкиваются с самым первым в своей новой деятельности вопросе, как читать электрические схемы?

Какое сечение провода нужно для 5 кВт нагрузки. Правильный выбор кабеля или провода для электрической проводки в частном доме или квартире — основа безопасной эксплуатации электрических внутренних сетей. В основе же выборе ЛЭП — это проводная или кабельная линия передачи электроэнергии. Как можно обозначит значение линий электропередач? Есть ли точное определение проводам, по которым передается электроэнергия?

В межотраслевых правилах технической эксплуатации электроустановок потребителей есть точное Выбор сечения кабеля по току — таблица ПУЭ, расчеты и нюансы. В Правилах управления электроустановок четко расписано, сколько тока должна суммарно потреблять городская квартира, а, значит, кабель какого сечения должен быть в ней использован. Карта сайта Контакты Ограничение ответственности Политика конфиденциальности.

Как проверить конденсатор мультиметром не выпаивая

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Определение полярности конденсаторов. Ещё можно мультиметром определять но это не ко мне. Ads Яндекс. Насколько я помню катод это плюс а анод это минус. Вот Википедии вроде так , да и вроде в электролитах на корпусе минус.

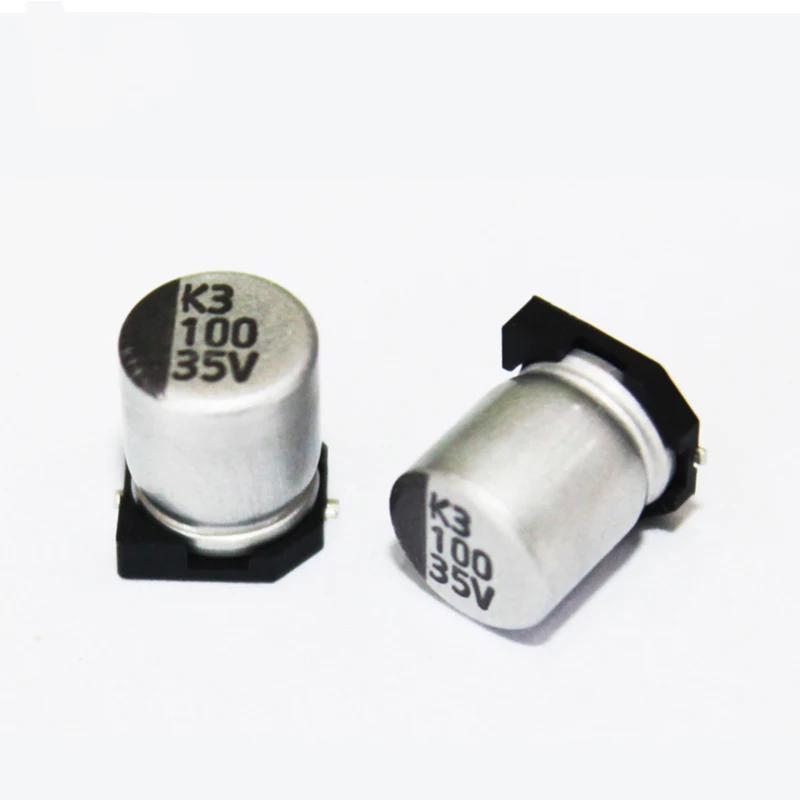

Минус конденсатора указывает галочка на самом корпусе. Видите эту черную галочку на.

Как проверить конденсатор мультиметром

В данном материале речь пойдет о том, как проверить конденсатор мультиметром, если вы нет прибора, проверяющего емкость конденсаторов — LC-метром. Существует два вида конденсатора: полярные электролитические конденсаторы , и неполярные к которым можно отнести все оставшиеся. Кондеры полярного типа получили свое название благодаря тому, что они припаиваются к радиоаппаратуре в строгом порядке: плюсовым контактом конденсатора к плюсовому контакту схемы. Импортные конденсаторы располагаются на своей верхней части небольшим крестиком либо иной фигуркой, которые вдавлены в корпус. В этих местах корпус тоньше. Это сделано для того чтобы обеспечить безопасность. По этой причине, если произойдет взрыв импортного конденсатора, то просто осуществиться раскрытие его верхней части. На изображении вы можете видеть вздувшийся конденсатор от материнской платы компьютера. Прорыв осуществлен точно вдоль линии. Для проверки конденсатора при помощи мультиметра, нужно придерживаться одного правила — емкость конденсатора не должен быть менее 0,25 мкФарад.

Как определить полярность электролитического конденсатора

И, вроде бы, нужно применить, но, не зная полярности, делать это настоятельно не рекомендуется. Причиной этому является особенность электролитических конденсаторов: их нельзя включать, не соблюдая полярность. В противном случае из-за чрезмерного тока утечки конденсатор не сможет работать так, как нужно. Как же определить полярность конденсатора, если она неизвестна? Сделать это очень просто, и поможет здесь та самая особенность с повышенным током утечки, появляющимся при переполюсовке.

Все виды конденсаторов имеют одинаковое основное устройство, оно состоит из двух токопроводящих пластин обкладок , на которых концентрируются электрические заряды противоположных полюсов, и слоя изоляционного материала между ними. Применяемые материалы и величина обкладок с разными параметрами слоя диэлектрика влияют на свойства конденсатора.

Полярность конденсатора на плате – где плюс, где минус по внешнему виду

Все накопители заряда устроены примерно одинаково, только с применением разных материалов. Например, электролитические конденсаторы имеют две пластины из алюминиевой фольги электроды , а между ними диэлектрик, материал с большим сопротивлением. В качестве диэлектрика в электролитических конденсаторах используется бумага пропитанная электролитом, а для неполярных пленочных конденсаторов диэлектриком является керамика, стекло. Сопротивление бумаги ниже, чем керамики, поэтому электролитические конденсаторы имеют больший ток утечки саморазряд по сравнению с пленочными накопителями заряда. В случае замыкания пластин выделяется тепло, испаряется электролит и происходит взрыв, который выворачивает все внутренности накопителя заряда.

Как определить полярность конденсатора

Необходимость определения полярности конденсатора относится к конденсаторам электролитическим, которые являются, в силу конструктивных особенностей, чем-то средним между полупроводником и пассивным элементом схемы. Разберемся, как это можно сделать. Соответственно, второй — это минус. Но вот символика может быть разной. Она зависит от страны-изготовителя и года выпуска радиодетали. Последнее объясняется тем, что с течением времени изменяются нормативные документы, вступают в силу новые стандарты. Все о цветовой маркировке конденсатора вы можете узнать здесь.

Перед тем, как проверить конденсатор мультиметром, следует определить его полярность. Для определения полярности конденсатора, достаточно.

Как правильно проверить, работает ли конденсатор?

Как проверить полярность конденсатора

Автор: sete Для того чтобы узнать полярность конденсатора если метки полярности на нем стерты, очень просто. Возьмите цифровой мультиметр, выставите положение на измерение постоянного тока, на самый минимум. Померьте напряжение на конденсаторе, если на дисплее отобразится минус, значит вы перепутали полярность подключения.

Многие виды электрических конденсаторов полярности не имеют и поэтому их включение в схему не представляет трудностей. Электролитические накопители заряда составляют особый класс, так как имеют положительные и отрицательные выводы, поэтому при их подключении часто возникает задача — как определить полярность конденсатора. Существует ряд способов, как проверить расположение плюса и минуса на корпусе устройства. Полярность конденсатора определяется следующим образом:.

На нашем сайте собрано более бесплатных онлайн калькуляторов по математике, геометрии и физике. Не можете решить контрольную?!

Электрические конденсаторы — обычные составляющие любой импульсной, электрической или электронной схемы. Главная их задача — это накапливать заряд, поэтому они называются пассивными устройствами. Электрические конденсаторы состоят из двух металлических электродов в виде пластин обкладок. Между ними размещается диэлектрик, толщина которого намного меньше самих размеров обкладок. При включении в электрическую цепь определение полярности для таких элементов не нужно. Но существуют электролитические конденсаторы, которые считаются необычными электронными компонентами, так как сочетают в себе функции не только накапливающего элемента, но и полупроводникового прибора. Они характеризуются большей емкостью, по сравнению с остальными, и малыми габаритными размерами.

Регистрация Вход. Ответы Mail. Вопросы — лидеры Помогите подобрать видеокарту Какая RX XT лучше?

Полярность конденсатора как определить

Независимо от типа монтажа ёмкостного элемента в электронную или электрическую схему, всегда возникает задача определения его полярности. Если в цепях переменного тока не нужно думать, где у конденсатора плюс и минус, то полярные пассивные элементы следует монтировать правильно. Конденсатор — пассивный элемент электрической цепи, который способен накапливать заряд и мгновенно отдавать его в случае разряда. Конструктивное исполнение простейшего ёмкостного элемента включает в себя:.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как определить полярность конденсатора
• Как определить полярность конденсатора?
• Электролитический конденсатор
• Как определить полярность электролитического конденсатора
• Электрический конденсатор
• Как проверить конденсатор мультиметром
• Как определить полярность конденсатора?
• Конденсатор свв61 как проверить
• Как правильно проверить, работает ли конденсатор?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Замена конденсаторов. Как перепаять конденсатор!

Как определить полярность конденсатора

Независимо от типа монтажа ёмкостного элемента в электронную или электрическую схему, всегда возникает задача определения его полярности. Если в цепях переменного тока не нужно думать, где у конденсатора плюс и минус, то полярные пассивные элементы следует монтировать правильно.

Конденсатор — пассивный элемент электрической цепи, который способен накапливать заряд и мгновенно отдавать его в случае разряда. Конструктивное исполнение простейшего ёмкостного элемента включает в себя:. Между пластин располагается промежуток, заполненный диэлектриком, в качестве диэлектрика может быть использован воздушный зазор.

Так устроены элементы переменной ёмкости. Включение в схему ёмкостного двухполюсника полярного конденсатора требует соединения его минусового вывода с общим минусом схемы, а плюсового — с общим плюсом сборки. Включение в схему с несоблюдением полярности приводит к выходу из строя элемента и возможному повреждению соседних компонентов при его взрыве. Полярные конденсаторы выделяются из прочего ряда высокой ёмкостью.

Поэтому наиболее часто применяются такие дольные единицы ёмкости, как:. Электролитический элемент ёмкости состоит из двух обкладок.

В качестве первой выступает алюминиевая фольга, в качестве второй — электролит. Диэлектриком служит оксидный слой, нанесённый на фольгу. У полимерных конденсаторов анод — пористая танталовая или ниобиевая фольга, на которую нанесён оксидный слой диэлектрика. Катод — слой полупроводника, который напыляется прямо на оксидный слой.

Срок службы электролитического двухполюсника достигает ч при максимально допустимом температурном режиме. Откуда следует, что повышение рабочей температуры приводит к сокращению работоспособности. Положительным потенциалом обладает металлический анод, отрицательным — электролит. Нарушение полярности при подсоединении приводит к утрате диэлектрической способности оксидного напыления и короткому замыканию между пластинами. Электролит нагревается, и образующиеся газы разрывают корпус. Для уменьшения последствий разрыва в верхней части корпуса выполняются насечки.

Как определить полярность конденсатора, если на корпусе не нанесены обозначения, подсказывающие, какой вывод является анодом, а какой катодом? Нанесённая на корпус конденсатора маркировка помогает узнавать, какой вывод припаивать к минусовой или плюсовой шине. В зависимости от страны производителя, графическое обозначение на корпусе детали может разниться. Он может быть нарисован непосредственно на корпусе или на днище изделия.

На графической схеме устройства такой же знак находится возле обозначения плюсовой обкладки. Минус на схемах не наносится. Детали, используемые для монтажа на платах типа SMD, имеют отличительные обозначения на своём корпусе. Корпуса плоских элементов окрашены в коричневый или чёрный цвет. По форме конденсаторы напоминают прямоугольные пластинки. Полярность электролитических конденсаторов на поверхности импортных комплектующих разнится с маркировкой отечественных деталей. При визуальном определении минусовой полярности следует учесть, что белой цветовой меткой может быть намечен положительный вывод двухполюсника.

Если определиться с полярностью первым способом не удалось, нужно знать, как определить полярность конденсаторов по их внешнему виду.

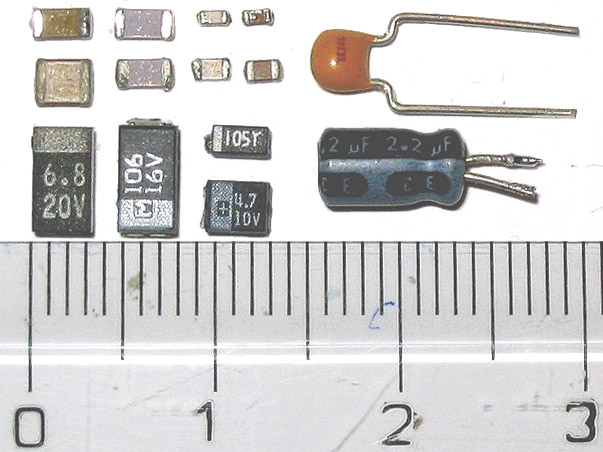

В связи с тем, что элементы ёмкости конструктивно отличаются друг от друга, то и полярность вывода можно определять визуально. Существуют элементы, конструкция которых выполнена так, что катод соединён с корпусом.

В этом случае изолированный вывод есть положительный. Узнать расположение полюсов двухполюсника, когда первые два приёма не дали результата, помогает мультиметр. Перед проведением теста разряжают конденсатор от возможного наличия напряжения на обкладках. Это делается соединением между собой его выводов, применяя отвёртку или любой металлический предмет.

Конденсаторы большой ёмкости желательно разряжать на нагрузку — лампочку или резистор, для гашения искры и для того, чтобы не повредить деталь. Источник питания ИП подбирают с таким условием, что максимальное напряжение на выходе должно быть большим, чем номинальное напряжение конденсатора. В связи с тем, что при измерении на ёмкость подавалось напряжение, после определения полярности его снова нужно разрядить. В отличие от импортных деталей, на старых советских ёмкостных двухполюсниках маркируют либо только плюс, либо плюс и минус сразу.

У модели типа К полярность выводов маркируется на нижней площадке. Она нанесена рядом с выводами, или контакты проходят через центр символа. Полюса ёмкостных элементов, требующих точного соблюдения полярности при подключении, лучше всего идентифицировать при помощи мультиметра.

Полученные в результате измерений данные исключают ошибки при определении маркировки выводов.

Как определить полярность конденсатора?

В этой статье я поведу речь о том, как проверить конденсатор с помощью мультиметра , если у вас нет прибора для проверки емкости конденсаторов и катушек индуктивности — LC — метра. В основном, по конструктивному исполнению конденсаторы делятся на два типа: полярные и неполярные. К полярным конденсаторам относятся конденсаторы которые имеют полярность, грубо говоря, плюс и минус. К ним чаще всего относятся электролитические конденсаторы, но бывают также и электролитические неполярные конденсаторы. Полярные конденсаторы надо паять в схемы только определенным образом: плюсовый контакт конденсатора к плюсу схему, минусовый контакт — к минусу схемы. Если полярность такого конденсатора нарушить, то он может серьезно пострадать и даже взорваться.

Определение полярности конденсатора отечественного производства. Где у конденсатора плюс и минус. Как определить полярность при стертой.

Электролитический конденсатор

Конденсатор является пассивным электронным компонентом. Ёмкость конденсатора измеряется в фарадах. Первые конденсаторы, состоящие из двух проводников, разделенных непроводником диэлектриком , упоминаемые обычно как конденсатор Эпинуса или электрический лист, были созданы ещё раньше [3]. Конденсатор является пассивным электронным компонентом [4]. В простейшем варианте конструкция состоит из двух электродов в форме пластин называемых обкладками , разделённых диэлектриком , толщина которого мала по сравнению с размерами обкладок см. Практически применяемые конденсаторы имеют много слоёв диэлектрика и многослойные электроды, или ленты чередующихся диэлектрика и электродов, свёрнутые в цилиндр или параллелепипед со скруглёнными четырьмя рёбрами из-за намотки. Конденсатор в цепи постоянного тока может проводить ток в момент включения его в цепь происходит зарядка или перезарядка конденсатора , по окончании переходного процесса ток через конденсатор не течёт, так как его обкладки разделены диэлектриком.

Как определить полярность электролитического конденсатора

Обычные электрические конденсаторы — это простейшие пассивные устройства, которые предназначены для накопления заряда. Их конструкция — это две металлические пластины, между которыми установлен диэлектрик. В процессе установки нет никакой разницы, каким концом сам прибор будет подключаться к электрической цепи. Такие конденсаторы называются электролитическими.

Регистрация Вход. Ответы Mail.

Электрический конденсатор

На нашем сайте собрано более бесплатных онлайн калькуляторов по математике, геометрии и физике. Не можете решить контрольную?! Мы поможем! Более 20 авторов выполнят вашу работу от руб! Для обычных электрических конденсаторов, являющихся пассивными устройствами, которые служат для накопления заряда, нет ни какой разницы, каким концом элемент включается в электрическую цепь.

Как проверить конденсатор мультиметром

Очень легко сделать ошибку при установке на плату электролитических конденсаторов, особенно импортного производства, так как справочную информацию по ним найти трудно, а на корпусе полярность не всегда указана. В этом случае удобно воспользоваться схемой, приведенной на рис. Утечка замеряется косвенным методом по падению напряжения на резисторе R после окончания заряда подключенного конденсатора. Напряжение, подаваемое с блока питания, не должно превышать допустимое рабочее для конденсатора. При неправильном подключении полярности конденсатора утечка будет в раз больше по сравнению с правильным. Эти измерения проводят при помощи вольтметра с большим входным сопротивлением. Как определить полярность электролитического конденсатора Очень легко сделать ошибку при установке на плату электролитических конденсаторов, особенно импортного производства, так как справочную информацию по ним найти трудно, а на корпусе полярность не всегда указана.

Как определить полярность электролитических конденсаторов по внешнему виду, по маркировке, схема определения полярности с.

Как определить полярность конденсатора?

Думаю всем известно, что такое конденсатор. Если кто не видел данный элемент микросхем, то точно слушал о нем. Самой распространенной причиной неисправности в радиоэлектронике является повреждение именно этого элемента.

Конденсатор свв61 как проверить

ВИДЕО ПО ТЕМЕ: Урок 15. КОНДЕНСАТОРЫ

Необходимость определения полярности конденсатора относится к конденсаторам электролитическим, которые являются, в силу конструктивных особенностей, чем-то средним между полупроводником и пассивным элементом схемы. Разберемся, как это можно сделать. Соответственно, второй — это минус. Но вот символика может быть разной.

Конденсаторы, как маленькие, так и большие, используются практически во всех формах электронного оборудования.

Как правильно проверить, работает ли конденсатор?

Перейти к содержимому. Отправлено 11 May — Отправлено 12 May — Отправлено 25 June — Отправлено 26 June —

Все виды конденсаторов имеют одинаковое основное устройство, оно состоит из двух токопроводящих пластин обкладок , на которых концентрируются электрические заряды противоположных полюсов, и слоя изоляционного материала между ними. Применяемые материалы и величина обкладок с разными параметрами слоя диэлектрика влияют на свойства конденсатора. Сопротивление изоляции между пластинами зависит от параметров изоляционного материала. Также от этого зависят допустимые потери и другие параметры.

Как проверить полярность конденсатора с помощью мультиметра

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

0 акции

• Поделиться
• Твит

Нет никаких сомнений в том, что конденсаторы играют решающую роль в семействе пассивных электронных компонентов, не говоря уже о том, что их можно найти повсюду!

Как пользоваться цифровым мультиметром

Пожалуйста, включите JavaScript

Как пользоваться цифровым мультиметром

Просто взгляните на вспышку вашей цифровой камеры. Знаете ли вы, что конденсаторы делают это возможным? А как насчет возможности переключать каналы на вашем телевизоре? Конденсаторы сделали это тоже! Эти устройства представляют собой небольшие батареи, которые «могут», и вам необходимо знать о них все, что нужно знать, прежде чем вы начнете работать над своим первым проектом в области электроники.

Содержание:

1. Что такое конденсатор?
2. Что такое символ поляризованного конденсатора?
3. Как работает электролитический конденсатор?
4. Как проверить полярность конденсатора?
5. Заключительные мысли

Одна из ключевых вещей, которую вам нужно узнать о них, связана с полярностью конденсатора. Но прежде чем мы углубимся в это, давайте быстро взглянем на то, что такое конденсатор.

Что такое конденсатор?

Короче говоря, конденсатор сохраняет электрический заряд, как батарея. Его также обычно называют конденсатором, так как вы найдете его в приложениях, где требуется подавление напряжения, накопление энергии и даже сигнал для фильтрации.

Одними из распространенных сегодня конденсаторов являются электролитические конденсаторы. Эти конденсаторы имеют полярность, которую вы можете найти на печатной плате. Он также может удерживать огромное количество электрического заряда внутри своей небольшой площади. Стоит также отметить, что это единственный тип поляризованных конденсаторов!

Это означает, что они работают только тогда, когда они подключены в определенной ориентации. В одном таком электролитическом конденсаторе вы найдете положительный контакт (анод) и отрицательный контакт (катод). Анод всегда должен быть подключен к более высокому напряжению.

Подключение наоборот, когда на катод подается большее напряжение, приведет к взрыву конденсатора.

Несмотря на то, что они содержат огромное количество электрического заряда, эти конденсаторы также популярны из-за более быстрой утечки тока, чем керамические конденсаторы. При этом они не являются идеальным конденсатором, особенно если вам нравится хранить энергию.

Что такое символ поляризованного конденсатора?

Теперь, когда мы подошли к теме полярности конденсатора, полезно также выучить символ поляризованного конденсатора. Определить конденсатор на исходной схеме относительно просто. Это потому, что они бывают только двух типов: стандартные и, конечно же, поляризованные.

Эти два типа сильно различаются, особенно поляризованный конденсатор, так как он имеет дугообразную линию в нижней части, а также положительную клемму наверху. Эта положительная клемма имеет важное значение и указывает, как должен быть подключен поляризованный конденсатор.

Обратите внимание, что положительная сторона часто подключается к источнику питания, а сторона дуги подключается к земле.

Как работает электролитический конденсатор?

Электролитические конденсаторы обычно используются, когда требуются большие значения емкости. Вместо использования небольшого металлического твердого слоя для электрода используется полужидкий раствор электролита в виде пасты или желе, служащий вторым электродом.

Диэлектрик представляет собой тонкий слой оксида, выращенного электрохимическим путем в производстве, с толщиной пленки менее десяти микрометров. Этот изолирующий слой настолько тонкий, что можно создавать конденсаторы с огромной емкостью при крошечном физическом размере. Это потому, что расстояние до пластины очень мало.

Большинство типов электролитических конденсаторов поляризованы. То есть постоянное напряжение, подаваемое на клеммы конденсатора, должно иметь точную полярность. Например, минус к отрицательной клемме и плюс к положительной клемме, так как неправильная поляризация разрушит изолирующий оксидный слой и вызовет необратимое повреждение.

Обратите внимание, что полярность каждого поляризованного конденсатора должна быть обозначена отрицательным знаком, указывающим на отрицательную клемму, и эту полярность следует всегда соблюдать.

Также стоит отметить, что электролитические конденсаторы часто используются в цепях питания постоянного тока. Это возможно из-за их большой емкости и тривиального размера для соединения и развязки или для уменьшения пульсаций напряжения.

Одним из ключевых преимуществ электролитических конденсаторов является их низкое номинальное напряжение. Из-за поляризации электролитического конденсатора его нельзя использовать в сетях переменного тока.

Как проверить полярность конденсатора?

 Один простой и практичный способ проверить полярность конденсатора — использовать цифровой мультиметр. Инженеры и электрики используют этот инструмент для расчета емкости однофазных двигателей, машин и оборудования небольшого размера для промышленного применения.

Электролитические конденсаторы идеально подходят для использования с высокой емкостью, например, для материнских плат компьютеров и цепей питания. Мультиметр вычисляет напряжение и ток, используя два значения для измерения емкости. Следуйте приведенным ниже инструкциям, чтобы узнать, как проверить полярность конденсатора с помощью мультиметра.

1. Возьмите цифровой мультиметр и убедитесь, что он работает в емкостном режиме. Этот параметр часто обозначается символом емкости (например, –|(– один здесь).

2. Теперь подключите конденсатор к цепи и дайте ему некоторое время для зарядки. Выньте его из цепи, выполнив все Соблюдайте указанные меры предосторожности.

3. Подсоедините выводы конденсатора к клеммам цифрового мультиметра. Вы можете использовать относительный режим для проверки емкости измерительных проводов относительно друг друга. Это может быть удобно для низких значений емкости, которые могут сложнее найти.

4. Вы можете использовать другие диапазоны емкости, пока не получите точное показание в соответствии с конфигурацией электрической цепи.

Заключительные мысли

И вот, все, что вам нужно знать о полярности емкости и электролитических конденсаторах, чтобы полностью зарядиться для вашего следующего электронного проекта. Как вы понимаете, конденсаторы, без сомнения, представляют собой замечательную маленькую группу, способную накапливать электрический заряд для самых разных целей. Самое приятное здесь то, что они могут функционировать в качестве вторичного источника питания для этих деликатных интегральных схем (ИС).

Но вам нужно помнить об одном. Всегда будьте особенно внимательны и осторожны в отношении максимально возможного напряжения каждый раз, когда вы работаете с этими конденсаторами. В противном случае вы получите взрыв конденсаторов. Желаем вам удачи и надеемся, что вам понравилось читать это руководство!

Имеют ли конденсаторы переменного тока полярность?

Конденсаторы переменного тока являются одним из наиболее распространенных электрических компонентов в большинстве цепей. Вы когда-нибудь задумывались, имеют ли конденсаторы переменного тока полярность? Мы изучили эту тему и нашли для вас ответ.

Конденсаторы переменного тока классифицируются как неполяризованные конденсаторы. Таким образом, у них нет положительных и отрицательных полярностей. Вам не нужно беспокоиться о его конфигурации в цепи, потому что вы можете поменять его местами, не влияя на схему.

Мы кратко обсудим конденсаторы переменного тока, что произойдет, если поменять местами их соединение в цепи и типы конденсаторов. Итак, продолжайте читать, чтобы узнать всю эту информацию о конденсаторах переменного тока.

Конденсаторы переменного тока

Конденсатор представляет собой пассивный электрический компонент с двумя выводами, предназначенный для накопления энергии. Он работает как аккумулятор, но может разрядиться за долю секунды.

По сути, он состоит из двух проводников, обычно разделенных диэлектриком. Кроме того, он содержит провода для подключения, соединенные с токопроводящими пластинами. Конденсаторы можно классифицировать по различным критериям, включая материалы, размер, полярность, форму и функцию.

Неполяризованные конденсаторы — это другое название конденсаторов переменного тока. Это конденсаторы, не имеющие ни положительной, ни отрицательной полярности.

Если вы соответствуете требованиям по емкости, рабочему напряжению, объему и другим требованиям, неполяризованные конденсаторы могут заменить поляризованные конденсаторы. Максимизация производительности и спроса является необходимостью использования конденсатора.

В зависимости от назначения вы можете найти конденсаторы в нескольких формах, таких как круглые, деформированные прямоугольники, квадраты и таблички.

Что произойдет, если поменять местами конденсатор переменного тока?

Из-за отсутствия поляризации вы можете подключить его к цепи любым способом, и это не повредит вашей цепи.

Какие конденсаторы не имеют полярности?

Для большинства применений рекомендуется использовать неполярные конденсаторы, несмотря на то, что поляризованные конденсаторы имеют более высокую емкость. Они служат дольше, дешевле и могут располагаться как угодно.

В зависимости от необходимости используются несколько неполяризованных конденсаторов различных размеров и форм. Это различные типы неполяризованных конденсаторов:

1. Майларовые конденсаторы

9Конденсаторы майлара 0002 точны, доступны по цене, имеют высокую плотность энергии и минимальную утечку. Кроме того, они обладают отличными характеристиками, такими как высокая термо- и влагостойкость.

Они используются в приложениях с более жесткими условиями, включая связь, синхронизацию и преобразователи. Конденсаторы майлара также используются в тракте аудиосигнала, поскольку они могут значительно улучшить звук. Они могут выдерживать напряжения в относительно небольших корпусах.

Щелкните здесь, чтобы увидеть эти конденсаторы из майлара на Amazon.

2. Керамические конденсаторы

Керамические конденсаторы являются наиболее распространенным видом неполяризованной конденсаторной керамики. Они в основном используются в устройствах с высокой стабильностью и минимальными потерями.

Они более стабильны при изменении напряжения и температуры. Эти конденсаторы безопасно подключать к источнику переменного тока, поскольку они неполяризованы.

Помните, что их производительность и температурная стабильность различаются в зависимости от производителя. Эти конденсаторы являются наименее дорогим типом конденсаторов и хорошо зарекомендовавшей себя технологией. Новейшие типы имеют форму блока, тогда как самые ранние стили имеют форму диска.

Значения емкости этих конденсаторов стабильны относительно приложенного напряжения. Диэлектрический состав конденсатора ограничивает свободное протекание тока.

В схемах генерации и фильтрации высоких частот обычно используются керамические конденсаторы. В основном они присутствуют в печах и автоматических выключателях. Условия хранения и упаковка влияют на срок годности керамических конденсаторов.

Нажмите здесь, чтобы увидеть эти керамические конденсаторы на Amazon.

3. Тефлон

Тефлон обычно считается лучшим доступным конденсатором, а также самым прочным и надежным. Они почти никогда не протекают и невероятно точны.

Тефлоновые конденсаторы обеспечивают превосходную стабильность и минимальное поглощение влаги. Примечательно, что они работают одинаково в широком диапазоне частотных изменений.

Нажмите здесь, чтобы увидеть этот тефлоновый конденсатор на Amazon.

4. Поликарбонатные конденсаторы

Конденсаторы из поликарбоната полезны, имеют высокое качество и исключительную точность. Однако эти конденсаторы довольно дороги.

Конденсаторы из поликарбоната обеспечивают минимальную утечку. Кроме того, его диэлектрик имеет высокую устойчивость и низкий коэффициент рассеяния. Конденсаторы из поликарбоната имели подходящий размер для своей емкости из-за диэлектрической проницаемости.

Однако в большинстве случаев не рекомендуется использовать поликарбонатные конденсаторы. Они рекомендуются для синхронизирующих и фильтрующих цепей.

Нажмите здесь, чтобы увидеть этот поликарбонатный конденсатор на Amazon.

Как узнать, имеет ли конденсатор полярность?

Конденсаторы с полярностью известны как поляризованные конденсаторы. Эти конденсаторы имеют более высокую емкость, хотя для большинства приложений предпочтительны неполярные конденсаторы. Это связано с тем, что в поляризованных конденсаторах в качестве диэлектрика используются электролиты.

Кроме того, поляризованные конденсаторы превосходят неполяризованные, поскольку они занимают меньше места на печатной плате благодаря своим компактным размерам.

Для работы поляризованный конденсатор должен соответствовать точным требованиям к контуру. Таким образом, он должен следовать своей конфигурации, потому что он работает только в одном направлении напряжения.

Не достигнет нужной емкости, если поставить неправильно. Конденсатор также может создавать внутреннее давление газа, что приводит к катастрофическим отказам, таким как небольшие взрывы.

Кроме того, во избежание катастрофы необходимо правильно разместить конденсатор. Помните, что их емкости могут различаться в зависимости от типов электролита и используемых технологий изготовления.

Вот способы определения полярности конденсатора:

Длина выводов

Если длина выводов не одинакова, то это поляризованный конденсатор. Более длинный штырь или анод представляет собой положительный полюс. С другой стороны, более короткий штифт, также известный как катод, представляет собой отрицательный полюс.

Перед установкой конденсатора на печатную плату очень важно правильно определить полярность конденсатора.

Внешний вид

Электролитические конденсаторы представляют собой поляризованные конденсаторы, изготовленные в основном из алюминия. Его внешнее покрытие представляет собой сочетание серого и черного цветов.

Проверка мультиметром

Стандартной практикой является использование мультиметра для определения полярности конденсатора. Мы можем гарантировать точность результатов, используя экспертное оборудование.

Первый состоит в том, чтобы предположить, что один является анодом, а другой катодом. Если отклонение вашего измерителя возросло до бесконечности, когда вы прикрепили красный полюс мультиметра к предполагаемому аноду, то ваше предположение верно.

Нажмите здесь, чтобы увидеть этот мультиметр AstroAI на Amazon.

4. Полоса на конденсаторе

Конденсатор имеет полярность, если вы видите на нем полосу. Полоса на электролитических конденсаторах указывает на катодный конец или отрицательный полюс, а противоположный ей полюс — положительный.

Нажмите здесь, чтобы увидеть эти электролитические конденсаторы на Amazon.

Применение конденсаторов

В зависимости от размера, вида и емкости конденсатора они используются в различных приложениях. Неполяризованные конденсаторы в основном используются в цепях колебаний, связи и обратной связи.

Их лучше всего использовать в этих приложениях, потому что они имеют два электрода, которые могут быть произвольно введены в цепь и не будут протекать. Кроме того, неполяризованные конденсаторы увеличивают коэффициент мощности.

Неполяризованные конденсаторы с высоким напряжением и большой емкостью используются в двигателях и для компенсации мощности. Конденсаторы переменного тока также имеют функцию реактивного сопротивления, которая может снизить напряжение в цепи.

Конденсаторы переменного тока также используются на выходе инвертора для фильтрации источника питания, используемого вашим инвертором.

Как проверить конденсатор мультиметром?

Состояние конденсатора можно определить с помощью мультиметра. Установите мультиметр в область высоких сопротивлений, чтобы проверить конденсатор. Подсоедините красный щуп к плюсу конденсатора, а черный к минусу.

Отклонение должно начинаться с нуля и постепенно увеличиваться до бесконечности. Если отклонение небольшое или вообще отсутствует, значит, имеется большой ток утечки, и ваш конденсатор неисправен.

Можно ли прикоснуться к выводам конденсатора?

Если конденсаторы находятся внутри печатной платы, никогда не прикасайтесь к их контактам, так как они заряжены электричеством и могут нанести вред.
