Причины поломки наушников и необходимость перепайки

Наушники — достаточно хрупкие устройства, которые часто выходят из строя по разным причинам. Наиболее распространенные проблемы, требующие перепайки проводов:

Обрыв провода в месте соединения со штекером
Повреждение кабеля в месте крепления к чашке наушника
Нарушение контакта в разъеме микрофона
Окисление контактов на плате внутри наушника

В большинстве случаев перепайка проводов позволяет восстановить работоспособность наушников и продлить срок их службы. Это намного выгоднее, чем покупка новой гарнитуры.

Необходимые инструменты и материалы

Для качественной перепайки наушников понадобятся следующие инструменты и расходники:

Паяльник мощностью 30-40 Вт
Припой ПОС-61 или аналог

Канифоль или паяльная кислота
Изоляционная лента
Термоусадочные трубки разного диаметра
Кусачки и пинцет
Отвертки для разборки корпуса

Также потребуется мультиметр для проверки целостности цепи и определения причины неисправности. Перед началом работ убедитесь, что все необходимое подготовлено.

Разборка наушников для доступа к проводам

Первый этап ремонта — аккуратная разборка корпуса наушников. Порядок действий:

Снимите амбушюры, потянув их на себя
Выкрутите винты, удерживающие чашки наушников
Аккуратно разъедините половинки корпуса
Отсоедините провода от динамиков

Будьте осторожны, чтобы не повредить тонкие провода и контактные площадки. Сфотографируйте расположение проводов перед отсоединением — это поможет при обратной сборке.

Определение причины неисправности

Прежде чем приступать к перепайке, необходимо точно определить место повреждения провода. Для этого используйте мультиметр в режиме прозвонки:

Проверьте целостность кабеля по всей длине
Прозвоните контакты штекера
Проверьте соединение проводов с динамиками
Протестируйте контакты микрофона

Отсутствие сигнала на каком-либо участке укажет на место обрыва. Также осмотрите провода визуально на наличие потертостей или заломов.

Подготовка проводов к пайке

Перед пайкой необходимо правильно подготовить провода:

Зачистите концы проводов на 3-5 мм от изоляции
Скрутите многожильные провода
Залудите оголенные участки припоем
Нанесите на места пайки флюс или канифоль

Качественная подготовка проводов обеспечит надежное соединение и долговечность ремонта. Не допускайте появления оголенных участков или торчащих жил.

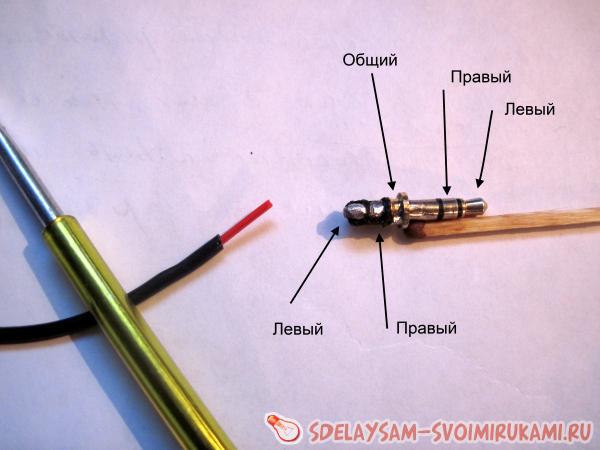

Пошаговая инструкция по перепайке проводов

Процесс перепайки проводов в наушниках выполняется в следующем порядке:

Прогрейте жало паяльника и нанесите на него немного припоя
Приложите провод к контактной площадке
Прижмите жало паяльника на 2-3 секунды, чтобы припой растекся
Уберите паяльник и дайте соединению остыть
Проверьте качество пайки — она должна быть гладкой и блестящей
Заизолируйте место пайки термоусадочной трубкой

Соблюдайте осторожность и не перегревайте провода и контактные площадки. Для микрофона используйте тонкое жало паяльника.

Особенности перепайки микрофона

При ремонте гарнитуры с микрофоном учитывайте следующие моменты:

Микрофон имеет 3 контакта — общий, сигнальный и питания
Провода микрофона очень тонкие, работайте аккуратно
Используйте тонкое жало паяльника и минимум припоя
Не допускайте замыкания контактов между собой

После пайки обязательно проверьте работу микрофона. При необходимости откорректируйте пайку для устранения помех и шумов.

Сборка и проверка наушников после ремонта

Завершающий этап — сборка наушников и тестирование:

Аккуратно уложите провода внутрь корпуса
Соедините половинки чашек и закрутите винты
Установите на место амбушюры
Подключите наушники к источнику звука
Проверьте работу наушников и микрофона

Убедитесь в отсутствии посторонних шумов и искажений звука. При необходимости повторно разберите наушники и устраните дефекты пайки.

Профилактика поломок наушников

Чтобы избежать частых поломок и необходимости ремонта, соблюдайте несколько простых правил:

Не дергайте за провод при отключении наушников
Избегайте резких изгибов кабеля, особенно у штекера
Храните наушники в чехле, когда не используете
Регулярно очищайте контакты от загрязнений

Не допускайте попадания влаги на наушники

Бережное обращение с наушниками значительно продлит срок их службы и позволит избежать частых поломок. При возникновении неисправностей не затягивайте с ремонтом.

Как отремонтировать наушники HyperX. Диагностика поломок.

Как починить наушники HyperX, основные проблемы

02.05.2020

8 из 10 наушников, которые попадают к нам в ремонт, это наушники HyperX.

Каждую неделю к нам приносят 3-5 пар HyperX Cloud и Alpha. Чаще всего проблемы бывают с разъемом, микрофоном или динамиками в результате поврежденного провода. Как правило, это происходят по вине пользователя.

В этой статье я расскажу про то, как ремонтировать основные поломки наушников HyperX. Дам полезные советы, как правильно ими пользоваться, чтобы избежать неисправностей в дальнейшем.

Содержание:

Ремонт разъема
Ремонт микрофона
Ремонт динамиков
Восстановление и замена провода
Полезные советы по эксплуатации

Наушники HyperX в ремонте.

Итак, по частоте, мы имеем дело с неисправными:

Разъемом.
Микрофоном.
Динамиками.

1. Ремонт разъема.

Чаще всего в наушниках повреждается штекер. Он ломается, сгибается, появляются микротрещины, перегибы, разрывы на стыке с проводом.

Так выглядят поломанные разъемы.

Я выделил три основные причины поломок. Первая — физическое воздействие человека. Сел, надавил, зацепил, выдернул наушники за шнур, а не за разъем. Вторая причина — частое использование. Владелец вставляет устройство то в телефон, то в компьютер и делает это часто. Идеальный вариант — один раз подключить и не вынимать. Третья причина, это естественный износ.

Решение проблемы: замена разъема. Если не помогло, тогда восстановление или замена всего провода. Об этом чуть ниже.

2. Ремонт микрофона.

Проблема с микрофоном — это когда собеседник вас плохо слышит, слышит треск или вообще не слышит. Причин может быть две: сломался сам микрофон или перебились контакты кабеля микрофона.

Решение проблемы: замена микрофона. Если заработал — вам повезло. Если нет, тогда пробуем восстановление или замену провода. Об этом чуть дальше.

Так выглядит гнездо микрофона.

3. Ремонт динамиков.

Динамики сами по себе ломаются редко. Чаще всего, это происходит в результате физического воздействия пользователя. Мой личный опыт показал, что время и силы, потраченные на их восстановление, не оправданы. Поэтому мое решение: замена динамика.

4. Восстановление и замена провода.

Если не удалось решить проблему неработающего компонента, тогда можно попробовать восстановить шнур. На самом деле, это не самый приятный и легкий процесс. Если на кабеле нет видимого места повреждения, то вычислить его практически нереально. Перелом контактов может быть в любом месте по всей длине.

Примеры поврежденного шнура.

Итак, я предлагаю 3 подхода восстановления провода.

Первый подход: если визуально видно место повреждения, вырезаем эту часть и спаиваем контакты.

Место разрыва кабеля спаяно, изолировано и упаковано в кембрик.

Второй подход: исключаем место разрыва в районе джека. Нужно отрезать 2-3 см провода и заменить разъем.

Отрежьте 2-3 см шнура от края.

Третий подход: исключаем место разрыва внутри чаш. Нужно разобрать корпус, отрезать до 5 см шнура, заново спаять.

Отрежьте до 5 см шнура от корпуса.

Если восстановить провод не удалось, или просто не хочется с этим возиться, тогда меняем его в сборе.

В своей работе я использую только оригинальные запчасти .

5. Полезные советы по эксплуатации.

Теперь я хочу поделиться с вами простыми, но полезными советами о том, как пользоваться наушниками, чтобы продлить их срок жизни:

реже вынимать/вставлять;
вынимать за штекер, а не за провод;
вынимать штекер прямо, а не под углом;
когда вставляете устройство в компьютер, используйте удлинитель. Джек будет в мягкой посадке в удлинителе, а не в жёстком сцеплении с корпусом. Зачем это делать? Во-первых, при рывке корпусом тела или головой это спасет разъем от поломки. Во-вторых, дополнительная длина провода даст вам больше свободы в движении;
ну и вообще, к своим девайсам относитесь бережно.

Как правильно и неправильно вынимать и подключать провод наушников.

За все время работы я отремонтировал около 90 пар наушников HyperX. Примеры последних ремонтов показаны в фотогалерее.

Если у вас сломались наушники и вы не уверены, что сможете самостоятельно их починить, звоните в ZM. Наши контакты тут.

Автор статьи:

Константин, сервисный центр ZM.

Интересная статья? Ставь оценку.

Делай репост, чтобы сохранить ссылку на статью.

(093) 407-63-62

Звоните нам пн-пт 10-19, сб 11-15

(097) 806-83-31

(091) 601-01-19

(093) 407-63-62
(097) 806-83-31

Не работают наушники: устранение неполадок

А знаете ли вы о том, что само слово «наушники» является синонимом термина «головные телефоны»? Судя по всему, это название возникло из-за того, что английское headphones (head — голова, phone — телефон) перевели буквально. И только затем начали применять куда более простое и удобное слово «наушники».

Сегодня это устройство есть практически у каждого из нас — в прежние времена мы использовали наушники только для прослушивания музыки, а сегодня они превратились в полноценную гарнитуру, с помощью которой можно даже общаться с человеком по телефону или по любому другому виду голосовой связи, например, Skype.

Единственным минусом наушников является качество. Да, даже самое дорогое устройство может выйти из строя в самый неподходящий момент, с чем многие из вас наверняка сталкивались не один раз. При этом зачастую проблема кроется не в самих наушниках, а в устройстве, к которому они были подключены. И я вам это докажу.

Наушники не работают в телефоне или в плеере

Представим, что вы вставили наушники в гнездо на телефоне или плеере? но происходит следующее:

При воспроизведения файла появляются странные посторонние шумы, шорохи, потрескивания.

Для того, что бы звук был нормальным, вам приходится постоянно держать руку возле разъема.

Может работать только один наушник, а второй работает с перебоями.

Если вы испытываете одну из описанных неполадок, то проблема с 99% уверенностью кроется именно в самих наушниках. Что бы в этом удостовериться, подключите их к любому другому источнику звука (телефон, телевизор, компьютер и т.п.). Если шумы в этом случае отсутствуют, то да, дело в наушниках. Что делать? Если наушники относительно новые и на них есть гарантия, отправляйтесь в магазин и требуйте замены — вы имеет на это полное право. Если же гарантия отсутствует, то выбор невелик — либо перепаиваем у специалиста действующие наушники (а неполадка наверняка заключается в штекере или проводе), либо покупаем новые. Все зависит от стоимости ремонта, ну и привязанности к самому устройству. Кстати, перепаять провода со штекером можно самостоятельно, благо, схем для этого в интернете очень немало.

Если после подключения наушников к другому устройству звук в них восстановился, то дело в самом телефоне (или плеере), а именно:

Возможно, разъем для наушников был поврежден. Произошло это, вероятно, из-за механического повреждения.

Внутри корпуса устройства могли окислиться контакты, также могло произойти замыкание.

Быть может, неполадки связаны с платой устройства. Без вскрытия и анализа телефона не обойтись.

Наконец, проблема может быть связана с программным обеспечением гаджета, то есть с его прошивкой.

Что делать? Для начала пробуем перезагрузить ваше устройство и если это не помогло, то перепрошиваем его. Также поставьте девайс на зарядку — как ни странно, но это может сработать. В случае, если ничего не помогает, обратитесь в сервисный центр для тестирования устройства на предмет неполадок.

Наушники не работают на ноутбуке или компьютере

Что ж, с мобильными устройствами мы разобрались, теперь переходим к более «крупным» устройствам.

Начну я с одной очень часто возникающей проблемы — отсутствует звук, когда подключаешь наушники на передней панели системного блока. А решается все проще простого:

Передний выход банально не подключен на системном уровне. Для этого необходимо открыть программу для настройки звука (в моем случае это диспетчер Realtek HD — в трее есть его иконка). В настройках есть возможность подключения выхода на передней панели — ставим галочку и нажимаем ОК. После этого звук появится.

Если же этого не произошло, то можно попробовать изменить устройство по-умолчанию в настройках звука. Для этого идем в панель управления и в разделе «Звук» меняем устройство по-умолчанию на другое.

Наконец, вполне возможно, что передний разъем банально не подключен к материнской плате. Что бы его подключить, необходимо разобрать системный блок.

С передней панелью разобрались. Теперь переходим к другим возможным неполадкам.

Если вы убедились, что наушники работают на другом устройстве, а на компьютере не производят никаких звуков, то дело точно в ПК. В этом случае я рекомендую обновить драйверы звуковой системы. Лично я не раз сталкивался с ситуацией, когда они попросту пропадали или отключались. С чем это связано, я не знаю, но факт есть факт, причем происходило это как на Windows XP, так и на Windows 7 (надеюсь, на 8 версии операционной системы эту проблему все же решили). Как обычно, драйверы качаем только с официального сайта.

Что еще? А еще смотрим на уровень звука в системе. Возможно, он просто убавлен и в этом заключается проблема. Прибавляем звук с помощью значка в трее или через панель управления.

В общем, друзья, пытаться реанимировать звук стоит попробовать, потому что зачастую наушники оказываются в рабочем состоянии, а неполадка связана с системой. Шанс всегда есть.

Самодельный ленточный микрофон RM-7 Руководство по сборке — Bumblebee Pro

Самодельный ленточный микрофон RM-7 Руководство по сборке

Иллюстрированное пошаговое руководство по сборке самодельного ленточного микрофона RM-7.

Опубликовано: 24. 10.2019, последнее обновление: 24.10.2019, автор: Артур Фишер.

Комплект поставки

Корпус ленточного микрофона RM-7 с решеткой и вставкой XLR с позолоченными контактами
RE-432 Мотор ленточного микрофона с лентой 1,2u
RTX-28 Тороидальный трансформатор
BB-A20 Комплект для активатора ленты

Что еще требуется:

Паяльный железо
. головка
Небольшой кусок провода для перемычки (лучше всего подойдет одножильный провод, можно использовать провод резистора)
Немного изоленты
Может понадобиться небольшой кусочек скотча

Перед началом работы:

Если вы заказали активатор Bb-A20 Ribbon Mic Activator в предварительно собранном виде, вы можете сразу приступить к работе. Если ваш микрофонный активатор поставляется в комплекте, сначала соберите его, а затем действуйте в соответствии с данным руководством.

Руководство по сборке комплекта активатора находится здесь: Bb-A20 Комплект активатора ленточного микрофона

1. Закрепите двигатель ленточного микрофона на верхней крышке с помощью прилагаемых винтов

верхняя крышка. См. правильное выравнивание двигателя на рисунках ниже. После фиксации отложите мотор в сторону, переходите к следующему шагу.

Предупреждение: убедитесь, что ваше рабочее место идеально чистое, а все металлические предметы убраны подальше.

2. Припаяйте перемычку и кусок провода к разъему XLR

Используйте кусок сплошного провода (не входит в комплект), чтобы сделать перемычку между контактом 1 разъема XLR и контактом заземления. Эта операция соединяет корпус микрофона с экраном кабеля. Припаяйте прилагаемый кусок провода (может быть любого цвета, не обязательно черного) к контакту заземления.

Совет: вставьте гнездо XLR любого кабеля в гнездо XLR микрофона во время пайки. Он будет работать как теплоотвод и зафиксирует положение штифтов в случае, если вы перегреете точку и пластик начнет плавиться.

3. Обрежьте, зачистите и залудите провода трансформатора

Отрежьте чуть больше половины длины желтого и синего проводов. Зачистите и залудите концы, как показано на картинке ниже. Эти провода будут использоваться для подключения платы активатора к разъему XLR.

4. Припаяйте трансформатор и провода к плате активатора

Припаяйте трансформатор к входу платы активатора (на этом этапе он должен быть собран). Желтый провод идет к контактной площадке «pos» , а синий провод идет к контактной площадке «neg» . Теперь припаяйте отрезанные провода к выходу платы активатора. Желтый провод идет к контактной площадке «XLR2» , а синий провод идет к «XLR3» контактная площадка (на обратной стороне печатной платы).

5. Плотно скрутите все провода

Плотно скрутите все провода. Направление закручивания значения не имеет. Правильное скручивание может иметь решающее значение для надлежащей помехоустойчивости.

6. Припаяйте плату активатора к разъему XLR

Припаяйте выход платы активатора к разъему XLR микрофона. Желтый провод идет к контакту 2 XLR и синему 9 .Провод 0050 идет на XLR Pin 3 . Припаяйте провод заземления от разъема XLR к контактной площадке «XLR1» на плате активатора. Используйте ту же технику с разъемом XLR «мама» при пайке проводов на разъеме XLR.

7. Подготовьте все детали для тестирования активатора

Теперь вы готовы к тестированию. Возьмите двигатель, который вы подготовили в начале, и сборку XLR-PCB-трансформатор, которую вы только что спаяли. Наденьте наушники и приготовьтесь к волшебному моменту первого звука…

Внимание: включить фантомное питание !

8. Проверка всей системы ленточных микрофонов снаружи корпуса

Возьмите красный и черный провода от выхода трансформатора и коснитесь контактных площадок на двигателе. Порядок на этом этапе не имеет значения, но обычно у вас должен быть красный провод на центральной площадке и черный провод на длинной нижней площадке . См. рисунок ниже. А теперь пошуми.

Любой звук в наушниках будет означать, что тест пройден . Качество звука не имеет значения, так как двигатель не может правильно звучать, когда он лежит на поверхности. Более того, вы можете слышать шумы и помехи – это нормально, так как провода у вас в пальцах и вся система не экранирована металлическим корпусом.

9. Обмотайте плату активатора изолентой

Обмотайте активатор изолентой любого типа. Более тонкая лента предпочтительнее. Обычно система должна работать даже без изоляции, но я предпочитаю перестраховаться и всегда использовать ленту. Не переворачивайте, иначе у вас возникнут проблемы с проталкиванием печатной платы в корпус.

10. Вставьте трансформатор и плату активатора в корпус микрофона

Все просто, как написано выше – вставьте трансформатор и плату активатора в корпус с нижней стороны. Печатная плата прилегает немного туго, когда обмотана лентой. Нормально использовать небольшое усилие, чтобы протолкнуть его внутрь. Протолкните его до упора. Затем пару раз поверните нижнюю крышку, чтобы смотать провода.

11. Закройте нижнюю крышку и закрепите ее винтом

Когда нижняя крышка установлена, зафиксируйте ее с помощью прилагаемого винта. В случае, если нижняя заглушка не плотно прилегает и немного шатается, выньте ее и приклейте небольшой кусочек скотча сбоку от нижней заглушки. Затем снова закройте и закрепите нижнюю крышку.

12. Вытащите провода трансформатора из корпуса микрофона

Вытащите красный и черный провода из верхней части микрофона, если они еще не отсоединены.

13. Припаяйте провода трансформатора к двигателю

Припаяйте провода к двигателю. Красный провод идет к центральной колодке , а черный провод идет к длинной нижней колодке . См. рисунки ниже.

Предупреждение: не дуйте на места пайки, чтобы охладить их, так как дуновение может повредить ленту!

14. Согните провода вниз

Согните провода над нижней пластиной печатной платы вниз, как показано на рисунке ниже. Иначе будет сложно вставить мотор в корпус.

15. Вставьте двигатель в корпус микрофона

Когда провода будут припаяны, используйте длинный тупой предмет (например, обратную сторону карандаша) и протолкните трансформатор немного глубже, до упора, не прилагая усилий. Затем вставьте двигатель в корпус. Нажимая на двигатель, вращайте его в том же направлении, что и скручивание провода, т.е. при вращении двигателя скручивание проводов должно стать более тугим, и провода начнут скручиваться – это именно то, что вам нужно, чтобы плотно упаковать провода между двигателем и трансформатором. В конце передняя часть двигателя (там, где расположены головки винтов и белые провода) должна быть выровнена со стороной корпуса с логотипом.

16. Закройте верхнюю крышку и закрепите ее винтами

Когда крышка будет полностью установлена, используйте два прилагаемых винта, чтобы зафиксировать ее на месте. Все, можно подключать микрофон и рок-н-ролл!

Поздравляем с завершенным проектом!!

Как превратить динамик в микрофон за 2 простых шага – Мой новый микрофон микрофон? Ответ — да!

Как превратить громкоговоритель в микрофон за 2 простых шага:

Освободите провода на гнездовом конце аудиокабеля (при использовании XLR) или на любом конце (при использовании TRS, TS, RCA, и т. д.).
Подсоедините положительный провод к отрицательной клемме динамика, а отрицательный провод (или провод заземления/экрана при использовании несимметричного кабеля) к положительной клемме динамика.

С помощью этих двух простых шагов вы можете превратить динамик в микрофон. При этом есть еще некоторые особенности, которые вы должны знать, прежде чем экспериментировать с превращением ваших громкоговорителей в микрофоны. Эта статья прояснит любые проблемы, которые могут у вас возникнуть при превращении речи в микрофон.

Сходства микрофона и громкоговорителя

Прежде чем мы перейдем к практическому разделу этой статьи, давайте быстро обсудим, что микрофон и громкоговоритель в основном имеют одинаковую конструкцию, только перевернуты.

Динамический микрофонный преобразователь с подвижной катушкой работает по принципу электромагнитной индукции, как и подавляющее большинство громкоговорителей и наушников.

Динамический микрофон с магнитной индукцией

Динамический микрофон с подвижной катушкой имеет диафрагму, которая перемещается в соответствии с изменяющимся звуковым давлением вокруг нее. К этой диафрагме прикреплена катушка проводимости, окруженная постоянными магнитами.

Когда катушка движется, она испытывает изменяющийся магнитный поток. Следовательно, имеет место электромагнитная индукция, и на катушке возникает электрическое напряжение. Провода берутся с каждого конца катушки для передачи этого электрического напряжения переменного тока, более известного как микрофонный сигнал.

Магнитная индукция в громкоговорителе

Громкоговоритель имеет проводящую звуковую катушку, прикрепленную к диафрагме. Эта проводящая катушка находится внутри структуры с постоянными магнитами.

На катушку подается электрическое напряжение переменного тока (звуковой сигнал). Возникает электромагнитная индукция, заставляющая катушку двигаться в магнитном поле в соответствии с приложенным к ней напряжением.

Диафрагма движется вместе с присоединенной катушкой, выталкивая при этом воздух. Это толкание и вытягивание вызывают различное звуковое давление, более известное как звуковые волны!

Громкоговоритель — это просто микрофон в обратном направлении

Итак, мы видим, что типичный динамик со звуковой катушкой в основном такой же, как динамический микрофон с подвижной катушкой.

Конечно микрофон относительно небольшой по размеру и сигналу. Однако механика микрофона и динамика одинакова. Это позволяет нам легко превратить динамик в микрофон (и наоборот). Давайте посмотрим, как!

Чтобы узнать больше о преобразователях микрофонов и громкоговорителей, ознакомьтесь со следующими статьями My New Microphone:
• Как работают микрофоны? (Полное иллюстрированное руководство)
• Как динамики и наушники работают в качестве преобразователей?

Как превратить громкоговоритель в микрофон

Опять же, превратить громкоговоритель в микрофон так же просто, как подключить провода микрофонного кабеля к соответствующим клеммам звуковой катушки динамика. Однако «как просто» быстро усложняется из-за следующих факторов:

Различные конструкции динамиков: правильно разберите динамик, чтобы открыть звуковую катушку, а затем правильно отсоедините провода динамика от звуковой катушки.
Различные конструкции микрофонных кабелей: в зависимости от аудиокабеля у нас может быть 3 или 2 провода, а также разъемы «мама» и «папа» (важно, чтобы разъем «мама» подключался к динамику).

Хотя на самом деле для превращения громкоговорителя в микрофон требуется всего два важных шага, это не обязательно так просто. Часто требуется некоторая подготовка для подготовки кабеля громкоговорителя и микрофона к подключению.

Итак, в этом руководстве мы подробно обсудим процесс превращения динамика в микрофон.

В этих подробных шагах мы рассмотрим следующее:

Как выбрать и подготовить динамик
Как выбрать и подготовить микрофонный кабель
Как подключить динамик к микрофонный кабель
Как использовать трансформируемый динамик в качестве микрофона

Как выбрать и подготовить динамик

Хотя любой динамик со звуковой катушкой (то есть почти все из них) является отличным кандидатом для превращения в микрофон, лучше выбрать динамик, который вы больше не используете, или дешевый динамик, который легко заменить.

На самом деле ни один микрофон, превращенный в динамик, не будет работать так же хорошо, как микрофон, предназначенный для использования в качестве микрофона. Динамические микрофоны отлично улавливают низкие частоты, но они не слишком чувствительны и точны.

Хотя ничто не мешает вам превратить ваши HiFi-мониторы в микрофоны, я настоятельно рекомендую использовать подержанный динамик за 10 долларов, который вы купили в ломбарде!

Я нашел пару старых динамиков JVC, один из которых я использовал для этого эксперимента.

Динамик JVC
Чтобы подготовить громкоговоритель, необходимо отсоединить провода динамика, которые соединяются со звуковой катушкой.
Большинство преобразователей динамиков защищены какой-либо коробкой или кожухом. Доступ к большинству звуковых катушек динамиков можно получить, отвинтив одну или две панели из защитной коробки/корпуса.
Динамик JVC со снятой передней панелью
Получив доступ к звуковой катушке динамика, отсоедините провода динамика, которые соединяются с положительной и отрицательной клеммами.
Динамики лицевой стороной вверх. Динамики лицевой стороной вниз
Существует три основных способа подключения этих проводов:
Пайка.
Свободные концы завернуты.
Свободные концы зажаты.
При использовании паяных соединений можно было аккуратно «отпаять» провода от звуковой катушки, нагревая припой, удаляя провода и удаляя излишки припоя. В качестве альтернативы вы можете сделать более грубую работу и вытащить провода из их соединения, оставив немного припоя.
Свободные (потертые) концы легче удалить. Чтобы завернутые концы наматывались на клеммы, размотайте их. С зажатыми концами расстегните хомут и снимите.
Хорошо, теперь, когда у вас есть динамик (скоро будет микрофон), пришло время подготовить микрофонный кабель.
Как выбрать и подготовить микрофонный кабель
Сегодня на рынке представлено множество типов аудиокабелей. Итак, какой кабель лучше всего работает с динамиком, превращенным в микрофон?
Я рекомендую 3-контактный XLR, даже если в конечном итоге вы используете только 2 контакта для несбалансированного сигнала. Отчасти это связано с тем, что большинство студийных микрофонов используют XLR, и, следовательно, большинство мини-входов принимают XLR.
Для получения дополнительной информации о том, почему разъемы XLR так популярны для микрофонов, ознакомьтесь с моей статьей Почему в микрофонах используются кабели XLR?
При этом подойдет любой аудиокабель, и выбор за вами. В этом разделе мы поговорим о подготовке следующих кабелей для динамика-микрофона:
XLR (3-контактный) — симметричный
TRS (1/4″) — симметричный
TS (1/4″) – несбалансированный
RCA – несбалансированный
Давайте быстро отличим симметричные аудиокабели от несимметричных:
Сбалансированный аудиокабель имеет как минимум три провода. Он передает аудиосигнал по двум аудиопроводам и имеет третий провод, который действует как заземление и экран. По одному аудиокабелю передается сигнал положительной полярности, а по другому — сигнал равной, но противоположной полярности. Провод заземления/экрана, как следует из названия, действует как экран кабеля и провод заземления.
Балансный вход получает балансный сигнал и дифференциально усиливает сигнальные провода противоположной полярности. Это приводит к сильному сигналу с отличным шумоподавлением.
Несимметричный аудиокабель имеет два провода: один сигнальный провод и один провод заземления/экранирования. Поскольку для прохождения аудиосигнала требуется полная цепь, провод заземления/экрана также действует как обратный сигнал, также передавая часть аудиосигнала.
Несимметричный вход получает сигнал от сигнального провода несимметричного кабеля и провода заземления/экрана. Несимметричные сигналы не так сильны, как их сбалансированные аналоги, и имеют меньшее подавление шума.
Для получения дополнительной информации о сбалансированном и несбалансированном звуке ознакомьтесь с моей статьей Выводят ли микрофоны сбалансированный или несбалансированный звук?
Другим важным аспектом выбора кабеля является его длина. Как будет выглядеть ваш новый динамик-микрофон?
Если вы планируете установить выходное соединение в каком-либо корпусе (как у большинства профессиональных микрофонов), то подойдет более короткий кабель. На самом деле отдельные отдельные провода могут работать даже лучше, чем кабель!
Однако, если вам нужен простой динамик-микрофон, который можно расположить вдали от предусилителя или записывающего устройства, вам понадобится более длинный кабель. При отправке сигнала динамика-микрофона на значительное расстояние (25 футов и более) я настоятельно рекомендую использовать сбалансированный кабель, такой как XLR (или TRS).
Отбросив эти примечания, давайте поговорим о подготовке каждого из вышеупомянутых типов кабелей. Еще раз:
XLR (3-контактный) – сбалансированный
TRS (1/4″) — сбалансированный
TS (1/4″) — несимметричный
RCA — несимметричный
с правильными соединениями на обоих концах. Это вполне возможно сделать с оптическим кабелем, но если вы используете оптовый кабель и выполняете свои собственные подключения, у вас, вероятно, уже есть навыки и знания для подключения этих кабелей к динамику.
Подготовка кабеля XLR
XLR-F
Чтобы подготовить кабель XLR, мы должны удалить разъем-розетку с кабеля и оголить там провода. Штекерный разъем остается нетронутым. Кабели
XLR предназначены для приема звука на разъеме и вывода звука на разъеме. Таким образом, микрофонные входы (типа XLR) являются гнездовыми.
Штекер кабеля XLR будет выходным соединением динамика и микрофона. Если вы посмотрите на любой микрофон с выходом XLR, то он тоже будет мужским.
Перед снятием гнездового разъема проверьте, какие провода к какому контакту XLR подходят. В 3-контактном разъеме XLR каждый из контактов помечен цифрами 1, 2 и 3. Сняв крышку, не отсоединяя разъем, мы можем увидеть, какой провод к какому контакту подходит.
XLR-F без экрана
Это важно, поскольку для проводов XLR не существует стандартного цветового кода. При этом красный чаще всего является положительным, земля/щит чаще всего бесцветным или белым, а отрицательный — синим, черным или другим цветом.
Стандартными (или, по крайней мере, близкими к стандартным) являются контакты 3-контактного разъема XLR:
Контакт 1 = заземление/экран.
Контакт 2 = положительный (горячий).
Контакт 3 = отрицательный (холодный).
После того, как вы определили, какой провод соответствует каждому контакту, пришло время удалить разъем-розетку.
Самый чистый способ сделать это — расплавить припой. Конечно, более быстрым и грубым способом было бы оторвать его силой.
XLR-F без экрана в зажиме тисков
После извлечения разъема убедитесь, что имеется достаточно оголенного проводящего провода для правильного подключения к динамику (обычно так и есть).
Вот и готов кабель XLR!
Подготовка кабеля TRS
В отличие от кабелей XLR, кабели TRS одинаковы на обоих концах, поэтому не имеет значения, какой концевой разъем снимать, чтобы подключить кабель TRS к динамику.
Разъем TRS 6,35 мм
Перед снятием полного разъема проверьте, можете ли вы идентифицировать провода, которые совпадают с наконечником (положительным), кольцом (отрицательным) и гильзой (заземление/экран) или кабелем TRS. Как и для XLR, для этих проводов нет стандартного цветового кода, поэтому мы должны определить, какой из них какой.
Как только мы определили, какой провод к чему, мы можем удалить разъем. Еще раз, самый чистый способ сделать это — расплавить пайку.
Затем мы обеспечиваем наличие достаточного количества оголенных проводов для эффективного подключения к клеммам наших динамиков (обычно так и есть), и вот, наш кабель TRS готов!
Для получения дополнительной информации о штекерных/гнездовых разъемах и различиях между штекером и вилкой ознакомьтесь с моей статьей В чем разница между штекером для микрофона и штекером?
Подготовка кабеля TS
Подготовка кабеля TS аналогична подготовке кабеля TRS, но проще.
Разъем TS 6,35 мм
Снимите разъем с одного конца как можно аккуратнее. Наконечник (горячий) будет проводом, идущим от центра кабеля. Гильза (заземление/экран) представляет собой провод, проходящий вокруг наконечника.
Разъем TS 6,35 мм без экранаTS без экрана в зажиме тисков
Убедитесь, что имеется достаточно оголенного провода для подключения к динамику, и все готово!
Подготовка кабеля RCA
Подготовка кабеля RCA практически аналогична подготовке кабеля TS.
Аккуратно снимите разъем с одного конца и убедитесь, что имеется достаточно оголенного провода для подключения к динамику. Сигнальный провод проходит через центр кабеля RCA, а заземление/экран идет по периметру внутреннего кабеля.
Использование встроенных выходных проводов динамика
Часто можно использовать встроенные провода, которые уже подключены к клеммам динамика.
В этом случае нам понадобится штыревой разъем XLR (или любой другой упомянутый разъем), хотя я настоятельно рекомендую XLR.
Припаяйте концы, не подключенные к динамику, к разъему.
С помощью разъема XLR припаяйте провод от положительной клеммы динамика к контакту 3 (отрицательному) и припаяйте провод от отрицательной клеммы динамика к контакту 2 (положительному). Причина, по которой мы переходим от + к – и наоборот, связана с естественной полярностью динамика по сравнению с обычной полярностью микрофона, к которой мы перейдем через секунду.
Кроме того, я бы предложил подключить контакт 1 XLR (или втулку TRS) к корпусу динамика в качестве земли.
Говоря о фактическом подключении динамика-микрофона к выходу микрофона, давайте углубимся в то, как подключить вышеупомянутые типы кабелей к динамику.
Как подключить динамик к кабелю микрофона
Физически подключить кабель микрофона к динамику так же просто, как прикоснуться соответствующими проводами кабеля к соответствующим клеммам (и это метод быстрой проверки микрофона).
Однако, как правило, мы хотели бы припаять провода кабеля к соответствующим клеммам динамика, чтобы улучшить соединение и увеличить срок службы этого соединения.
Как упоминалось ранее, клеммы некоторых динамиков подключаются к проводам путем намотки провода вокруг клеммы или зажима провода. Однако они менее распространены и часто не так хороши, как правильно спаянное соединение.
В кратком ответе в начале этой статьи было упомянуто, что положительный провод кабеля должен быть подключен к отрицательной клемме динамика, а отрицательный (или заземление/экран) должен быть подключен к положительной клемме динамика.
Драйвер с припаянным к клеммам кабелем TSБольшой драйвер с подключенным XLR (слева)
Маленький драйвер с подключенным TS (справа)
На самом деле не имеет значения, идет ли плюс к минусу, а минус к плюсу, когда речь идет о функциональности. Динамик-микрофон по-прежнему будет работать нормально.
Причина, по которой я предлагаю поменять местами положительное и отрицательное соединения, заключается в фазовой когерентности.
Как правило, движение микрофонной диафрагмы внутрь дает сигнал положительной полярности, а движение наружу — сигнал отрицательной полярности.
Динамик подключен противоположно, при этом сигнал положительной полярности выталкивает диафрагму динамика наружу, а сигнал отрицательной полярности втягивает диафрагму динамика внутрь.
Опять же, это не повлияет на то, будет ли работать динамик-микрофон. Просто стоит прокомментировать полярность микрофонов и динамиков.
Сбалансированный XLR и TRS
Как подключить кабель XLR к динамику-микрофону:
При использовании кабеля XLR важно подключить гнездовой конец к динамику-микрофону, оставив штекерный конец для подключения на вход аудиоустройства (например, микрофонного предусилителя).
Подключите контакт 2 (горячий) к положительной клемме звуковой катушки.
Подсоедините контакт 3 (холодный) к отрицательной клемме звуковой катушки.
Подсоедините контакт 1 (земля) к корпусу динамика, к положительной клемме или оставьте его отключенным. Заклейте его лентой, если оставить контакт 1 отсоединенным.
Как подключить кабель TRS к динамику-микрофону:
Подсоедините наконечник (горячий) к положительной клемме звуковой катушки.
Подсоедините кольцо (холодное) к отрицательной клемме звуковой катушки.
Подсоедините втулку (заземление) к корпусу динамика, к положительной клемме или оставьте отсоединенной. Заклейте его лентой, если оставить контакт 1 отсоединенным.
Несимметричный TS и RCA
Как подключить кабель TS к динамику-микрофону:
Подсоедините наконечник (горячий) к положительной клемме звуковой катушки.
Подсоедините втулку (заземление/экран) к отрицательной клемме звуковой катушки.
Как подключить кабель RCA к динамику-микрофону:
Подсоедините центральный контакт (горячий) к положительному выводу звуковой катушки.
Подсоедините внешний контакт (заземление/экран) к отрицательной клемме звуковой катушки.
Как использовать недавно переделанный динамик в качестве микрофона
Итак, теперь, когда вы создали динамик-микрофон, пришло время его использовать!
При первом прослушивании вы обнаружите, что динамик-микрофон звучит не так хорошо, как обычный микрофон. Это просто связано с тем, что динамики были спроектированы так, чтобы быть динамиками и перемещать большие объемы воздуха, а микрофоны были разработаны для точного улавливания звуковых волн.
Большой динамик-микрофон сабвуфера будет звучать очень приглушенно.
Обычный громкоговоритель будет звучать достаточно разборчиво, но с небольшими низкими частотами.
ВЧ-динамик будет звучать очень крошечным по сравнению с другим динамиком-микрофоном и уж точно по сравнению с любым профессиональным микрофоном.
Так что, конечно, вы можете записать что угодно с помощью этих микрофонов, но их ограничения загоняют их в довольно узкое применение.
Наиболее распространенное применение микрофонов-динамиков — захват низких частот на барабанах и кабинетах бас-гитар. Эти микрофоны с большой диафрагмой могут очень хорошо улавливать более сильные и живые низкие частоты, чем их профессиональные аналоги.
Кроме того, микрофон с динамиком для высоких частот можно использовать для записи определенного металлического эффекта в ваших постановках.
Но, прежде всего, здорово хвастаться своим изобретением, как бы скучно оно ни звучало!
Тестовые динамики подключены к моему микшеру и акустической системе.
Производители профессиональных микрофонов-динамиков
Возможно, самым известным микрофоном-динамиком, когда-либо достигшим своей цели, был Yamaha Subkick (сейчас снят с производства).
Solomon Mics LoFreq
Solomon Mics — еще один производитель, о котором стоит упомянуть. LoFreq (на фото) — популярный микрофон-динамик для кабинетов бочки и бас-гитары.

Микрофон Solomon Mics LoFreq доступен на Amazon; узнать цену по этой ссылке.
Компания Solomon Design включена в список 11 лучших брендов микрофонов My New Microphone, о которых вы, вероятно, никогда не слышали.
Drum Workshop также имеет продукт под названием The Moon Mic, пример динамического микрофона с подвижной катушкой, в котором используется диафрагма размером с громкоговоритель.
The Moon Mic от Drum Workshop
Drum Workshop входит в список 11 лучших барабанных брендов мира по версии My New Microphone.
Микрофон DW Moon Mic также доступен на Amazon. Узнать цену можно по этой ссылке.
Как и микрофоны, преобразователи громкоговорителей бывают разных конструкций. Однако, в отличие от микрофонов, эти другие конструкции громкоговорителей не так популярны.

Альтернативные конструкции динамиков аналогичны другим распространенным конструкциям микрофонов.
Как и конденсаторные микрофоны, у нас есть электростатические динамики.
Как и ленточные микрофоны, у нас есть ленточные динамики.

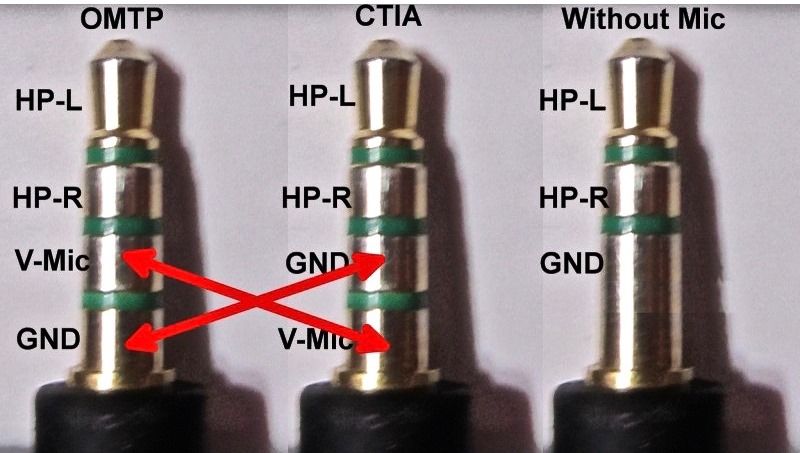

Как использовать микрофон с аудиоразъемом (телефонным)? Большинство микрофонов имеют выходы XLR. Наиболее распространенный способ использования микрофона с аудиоразъемом (будь то TS или TRS) — использование адаптера. На рынке существует множество адаптеров, предназначенных для замены выходного разъема вашего микрофона на нужный разъем аудиоразъема.
Как использовать наушники в качестве микрофона и динамика? Наушники, естественно, работают так же, как динамики. Точно так же, как вы можете превратить динамик в микрофон, вы можете превратить наушники в микрофон. Некоторые наушники поставляются со встроенными микрофонами (часто называемыми гарнитурами), которые позволяют одновременно использовать и подключать наушники и микрофон.
Выбор подходящего микрофона(ов) для вашего приложения и бюджета может быть сложной задачей. По этой причине я создал «Полное руководство покупателя моего нового микрофона».
