Как перепаять разъем micro USB на электронном устройстве: пошаговая инструкция

Как правильно перепаять разъем micro USB на плате телефона или планшета. Какие инструменты понадобятся для замены microUSB разъема. Как определить, что разъем micro USB нуждается в замене. Пошаговая инструкция по перепайке micro USB разъема.

Признаки неисправности разъема micro USB

Разъем micro USB является одним из самых уязвимых мест в современных мобильных устройствах. Со временем он может начать работать нестабильно или полностью выйти из строя. Основные признаки неисправности micro USB разъема:

• Зарядка устройства происходит только в определенном положении кабеля
• Кабель болтается в разъеме и плохо фиксируется
• Зарядка постоянно прерывается
• Устройство не определяется компьютером при подключении
• Разъем деформирован или имеет механические повреждения

Если вы заметили один или несколько из этих признаков, скорее всего разъем micro USB нуждается в замене. Своевременный ремонт поможет избежать более серьезных поломок устройства.

Необходимые инструменты и материалы

Для самостоятельной перепайки разъема micro USB вам понадобятся:

• Паяльная станция с феном
• Флюс для пайки
• Припой
• Пинцет
• Отвертки для разборки корпуса устройства
• Новый разъем micro USB
• Увеличительное стекло или лупа
• Изопропиловый спирт для очистки платы

Важно использовать качественные инструменты и материалы, чтобы не повредить плату устройства в процессе ремонта. Паяльная станция с регулировкой температуры позволит аккуратно выпаять старый разъем и установить новый.

Пошаговая инструкция по перепайке разъема micro USB

1. Разберите корпус устройства, чтобы получить доступ к плате с разъемом
2. Аккуратно отсоедините шлейфы и другие коннекторы от платы

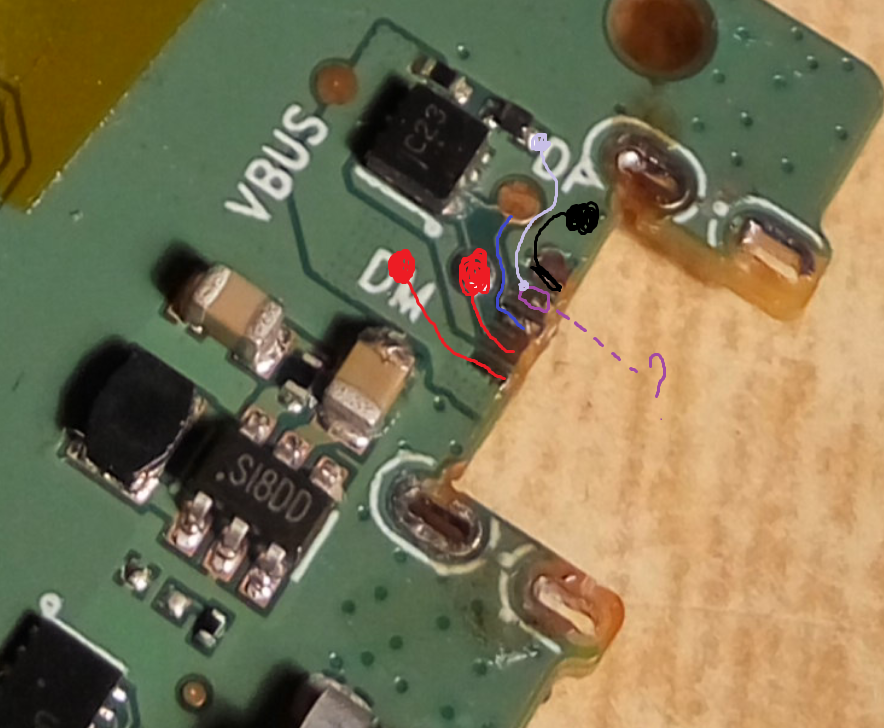

3. С помощью фена нагрейте область вокруг разъема и аккуратно снимите его пинцетом
4. Очистите контактные площадки от остатков припоя
5. Нанесите флюс на контактные площадки
6. Установите новый разъем и припаяйте его, нагревая каждый контакт по отдельности
7. Проверьте качество пайки под увеличением
8. Очистите плату от остатков флюса спиртом
9. Соберите устройство в обратном порядке

Будьте предельно аккуратны при работе с платой устройства. Не прикладывайте чрезмерных усилий и следите за температурой пайки, чтобы не повредить дорожки и другие компоненты.

Как правильно выбрать новый разъем micro USB

При выборе нового разъема micro USB для замены обратите внимание на следующие моменты:

• Разъем должен точно соответствовать оригинальному по размерам и количеству контактов
• Предпочтительно использовать разъемы известных производителей
• Обратите внимание на качество покрытия контактов (золочение, лужение)
• Проверьте надежность фиксации центрального штекера
• Убедитесь в отсутствии механических повреждений корпуса разъема

Качественный разъем прослужит дольше и обеспечит надежное соединение. Не стоит экономить на этом компоненте, так как от него зависит работоспособность всего устройства.

Меры предосторожности при работе с электроникой

Ремонт электронных устройств требует соблюдения определенных правил безопасности:

• Обязательно отключите устройство от питания и извлеките аккумулятор перед разборкой
• Используйте антистатический браслет для защиты компонентов от статического электричества
• Работайте в хорошо освещенном помещении
• Не прикасайтесь к элементам платы без необходимости
• Используйте качественные инструменты подходящего размера
• При пайке обеспечьте хорошую вентиляцию помещения

Соблюдение этих простых правил поможет избежать повреждения устройства и обеспечит вашу безопасность в процессе ремонта.

Профилактика неисправностей разъема micro USB

Чтобы продлить срок службы разъема micro USB и избежать необходимости его замены, следуйте этим рекомендациям:

• Не дергайте кабель при отключении, беритесь за сам штекер
• Избегайте попадания пыли и влаги в разъем
• Не подключайте и не отключайте кабель слишком часто без необходимости
• Используйте качественные кабели от проверенных производителей
• Не нагружайте разъем, когда устройство на зарядке (например, не играйте в игры)

Бережное обращение с разъемом micro USB значительно увеличит срок его службы и поможет избежать преждевременного ремонта устройства.

Альтернативные способы зарядки при неисправном разъеме

Если разъем micro USB вышел из строя, а возможности быстро отремонтировать устройство нет, можно воспользоваться альтернативными способами зарядки:

• Беспроводная зарядка (если поддерживается устройством)
• Использование док-станции с дополнительными контактами для зарядки
• Зарядка через разъем для подключения гарнитуры (у некоторых моделей)
• Зарядка извлеченного аккумулятора в универсальном зарядном устройстве

Эти методы позволят временно решить проблему, но не заменят полноценный ремонт разъема micro USB. При первой возможности рекомендуется обратиться к специалисту для замены разъема.

Когда лучше обратиться к профессионалам

Несмотря на то, что замену разъема micro USB можно выполнить самостоятельно, в некоторых случаях лучше доверить эту работу профессионалам:

• Если у вас нет опыта работы с электроникой и пайкой
• При отсутствии необходимых инструментов
• Если устройство находится на гарантии
• В случае повреждения контактных площадок на плате
• При необходимости замены других компонентов помимо разъема

Профессиональный ремонт гарантирует качественное выполнение работы и сохранность устройства. Кроме того, сервисные центры часто предоставляют гарантию на произведенный ремонт.
