Как подключить 2 выключателя на одну лампочку: пошаговая инструкция, схемы и советы

Как правильно подключить два выключателя к одной лампочке. Какие схемы подключения существуют. Какие инструменты понадобятся для монтажа. Как выбрать подходящие выключатели. На что обратить внимание при подключении.

Особенности подключения двух выключателей к одной лампочке

Подключение двух выключателей к одной лампочке позволяет управлять освещением из разных мест помещения. Это удобно в длинных коридорах, на лестницах или в больших комнатах. Каковы основные особенности такого подключения?

• Требуется использование специальных проходных (маршевых) выключателей
• Нужно проложить дополнительные провода между выключателями
• Схема подключения сложнее, чем для одного выключателя
• Возможность включать/выключать свет с двух разных точек
• Повышенный комфорт использования освещения

Необходимые инструменты и материалы

Для подключения двух выключателей к одной лампочке вам потребуются следующие инструменты и материалы:

• Проходные выключатели — 2 шт.
• Провода подходящего сечения
• Отвертки плоская и крестовая
• Кусачки и плоскогубцы
• Инструмент для зачистки проводов
• Индикаторная отвертка
• Изолента
• Распределительная коробка
• Патрон для лампочки

Схемы подключения двух выключателей к одной лампочке

Существует несколько схем подключения двух выключателей к одной лампочке. Рассмотрим две наиболее распространенные:

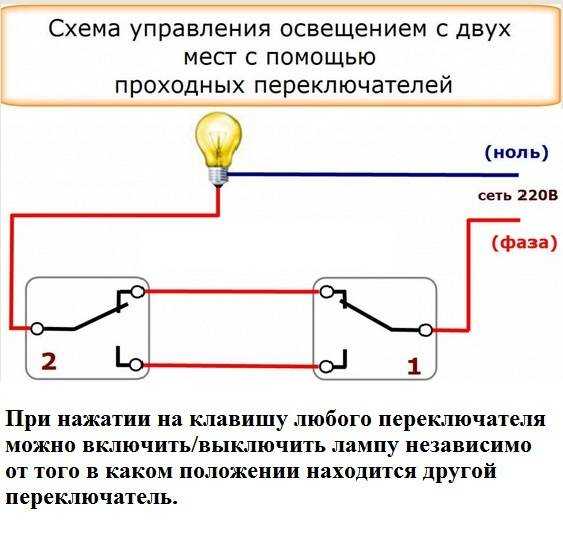

Схема с проходными выключателями

Это классическая схема подключения двух выключателей:

1. От источника питания фаза подается на первый выключатель
2. От первого выключателя идут два провода ко второму выключателю
3. От второго выключателя провод идет к лампочке
4. Ноль подключается напрямую к лампочке

Схема с перекрестным выключателем

Эта схема позволяет управлять освещением с трех и более мест:

1. Используются два проходных и один перекрестный выключатель
2. Проходные выключатели ставятся по краям, перекрестный — между ними
3. Провода соединяются по особой схеме между всеми выключателями

Пошаговая инструкция по подключению

Рассмотрим порядок подключения двух выключателей к одной лампочке на примере схемы с проходными выключателями:

1. Обесточьте помещение, отключив автомат
2. Установите распределительную коробку
3. Проложите провода согласно выбранной схеме
4. Установите подрозетники для выключателей
5. Подключите провода к клеммам первого выключателя
6. Подключите провода ко второму выключателю
7. Соедините провода в распределительной коробке
8. Подключите лампочку
9. Проверьте все соединения
10. Установите выключатели в подрозетники
11. Включите питание и проверьте работу

Выбор подходящих выключателей

При выборе выключателей для подключения двух точек управления освещением обратите внимание на следующие моменты:

• Тип выключателей — нужны проходные модели
• Количество клавиш — одноклавишные или двухклавишные
• Максимальный ток и мощность
• Способ монтажа — накладные или встраиваемые
• Степень защиты IP для влажных помещений
• Дизайн и цвет, подходящие к интерьеру

Преимущества и недостатки схемы с двумя выключателями

Подключение двух выключателей к одной лампочке имеет свои плюсы и минусы:

Преимущества:

• Удобство управления освещением из разных точек
• Повышение комфорта использования
• Экономия электроэнергии
• Возможность создания сложных схем освещения

Недостатки:

• Более сложный монтаж
• Необходимость прокладки дополнительных проводов
• Более высокая стоимость оборудования
• Сложнее выявить неисправность при поломке

Альтернативные варианты управления освещением

Помимо классической схемы с проходными выключателями, существуют и другие способы управлять освещением из нескольких мест:

• Использование дистанционных выключателей
• Установка умных реле
• Применение датчиков движения
• Монтаж диммеров вместо обычных выключателей
• Использование систем умного дома

Часто задаваемые вопросы

Рассмотрим ответы на популярные вопросы о подключении двух выключателей к одной лампочке:

Можно ли использовать обычные выключатели вместо проходных?

Нет, схема работает только с проходными выключателями, имеющими специальную конструкцию контактов.

Сколько проводов нужно для подключения двух выключателей?

Минимально необходимо 4 провода — питающая фаза, два промежуточных провода между выключателями и отходящий провод к лампе.

Как определить неисправность в схеме с двумя выключателями?

Нужно последовательно проверить все соединения, начиная от источника питания. Часто проблема кроется в плохом контакте в одном из выключателей.

Меры безопасности при работе с электропроводкой

При подключении выключателей и работе с электропроводкой важно соблюдать следующие правила безопасности:

• Всегда отключайте питание перед началом работ
• Используйте инструменты с изолированными ручками
• Проверяйте отсутствие напряжения индикаторной отверткой
• Не работайте с электропроводкой в одиночку
• При сомнениях обратитесь к профессиональному электрику

Соблюдение этих простых правил поможет избежать поражения электрическим током и обеспечит безопасный монтаж.

Схема подключения двухклавишного выключателя на две лампочки: монтаж

Прокладка проводов

Моделируя реальные условия, в первую очередь, проложим питающий провод через защитное устройство (в настоящем монтаже все питание на сеть идет через силовой щиток). Для большей функциональности принято использовать универсальные трехжильные провода. При необходимости это дает возможность использовать лишнюю жилу в качестве заземления, например, для светильника.

Следующим идет провод для питания распределительной коробки от защитного устройства (на фотографии он синего цвета, и идет напрямую к выключателю, см. фото выше). Затем – от коробки к выключателю. Не забывайте оставлять примерно 10-15 см свободной длины у тех концов провода, которые находятся внутри распредкоробки, чтобы облегчить последующее скручивание и укладывание жил. Аналогичный запас длины следует оставить для подключения выключателя.

Затем поочередно отводим провода на первую и вторую комнату. В реальных условиях, конечно же, лампы будут находиться на большом расстоянии, но на схеме мы располагаем их недалеко от неё.

Плюсы и минусы управления с нескольких точек

Основным достоинством решения подключить 2 выключателя на 1 лампочку является повышение уровня комфорта. Такая схема позволяет не тратить время на возвращение к месту установки коммутационного аппарата, чтобы деактивировать освещение. Также применение подобного принципа управления позволяет экономить электроэнергию за счет уменьшения времени работы осветительных элементов.

Минусов у подобной системы немного, но главный из них – по положению одного выключателя невозможно определить, подано ли напряжение на светильники. Также к минусам можно отнести необходимость принятия дополнительных технических решений при необходимости приоритетного управления светом с центрального пульта.

Как определиться со схемой подключения на несколько лампочек

Существует разница при подключении приборов на 1-клавишный и 2-клавишный переключатель. Для более четкого понимания, рассмотрим схемы подключения по отдельности.

Подключить несколько лампочек

1. Фазу стоит вести от счетчика к переключателю, а уже от переключателя — к лампочке;
2. Ноль идет напрямую к лампочке, минуя выключатель.

Данный принцип является самым распространенным и не требует каких-либо дополнительных расходов, если требуется подключить, к примеру, люстру. В случае, если у Вас используются сразу несколько лампочек, то при таком подключении загораться и тухнуть они будут одновременно.

Вариант с подключением проводки к двухклавишному переключателю

1. Ноль идет напрямую к источникам света, соединенный параллельно между ними;
2. Фазный провод идет на переключатель, в котором каждая клавиша будет давать электричество на отдельные энергоустановки.

Таким образом можно использовать либо сразу два, либо один источник света, включив одну или две клавиши соответственно.

Плюс такого подключения состоит в том, что в случае с разными комнатами — это возможность управлять светом с одного включателя. А если свет в одной — легко изменять яркость света.

В современных домах при монтаже электропроводки используют трехжильный провод. Общая картина подключения не меняется, добавляется только элемент, который «заземляет» проводку. Подключается он к металлическим деталями светильников, минуя переключатели.

В том случае, если в узле с включателем стоит розетка, то подключение проводят по-другому. Провод «земли» необходимо протянуть от распределительной коробки к розетке из-за более высокой потенциальной нагрузки на розетку, нежели на лампочку.

Чем отличаются элементы, отвечающие за подключение проводки?

Для проведении работ удобнее выключатели, оснащенные самозажимными клеммами. Чтобы зафиксировать провод, следует лишь зачистить его и закрепить в клемме. В зажимах же кабель приходится прижимать винтом. Причем с течением времени соединение может ослабиться. Приходится периодически проводить проверку и при необходимости подкручивать винт.

Корпус выключателя может быть изготовлен из пластика или керамики. Второй вариант используется для больших нагрузок.

В некоторых моделях выключателей применяется встроенная подсветка. Она удобна, если в темной комнате требуется найти устройство для включения света.

Смотка проводов в схему

Т.к. в нашей схеме, распределительная коробка не использовалась, то этот этап был не актуален, но если вы работаете с ней, то продолжаем. Следующим этапом является соединение проводов между собой в распределительной коробке. Здесь следует начинать с питающего провода, идущего от устройства защиты. Для подготовки следует зачистить его часть, находящуюся внутри коробки, от внешней изоляции, и каждую жилу по отдельности – на 4 см от края. Далее, точно таким же образом, подготовить провод, идущий от коробки к выключателю.

Теперь, согласно схеме, нужно передать фазу на выключатель. Именно на данном шаге и становится понятно, почему цвет проводов так важен для удобного и безопасного монтажа. Соединяем две жилы, цвет которых обозначает фазу, и скрепляем их вместе, либо скручиваем по часовой стрелке.

Удобно первые несколько витков сделать руками, а затем работать плоскогубцами. Согласно учебникам, стандартная скрутка не должна составлять более 7 витков.

Имейте в виду, что на сегодня использование скрутки запрещено требованиями по монтажу электросетей. Рассказываем мы об этом методе, лишь потому, что это наиболее удобный и понятный для представления, способ. Разрешенными методами соединения жил на сегодня являются пайка, опрессовка, сварка, зажимные, винтовые и аналогичные сжимы (на фото выше, именно зажимами мы и пользовались).

Теперь работаем с жилой, подающей питание на первый светильник. Сначала, по уже определенному алгоритму, зачищаем провод, ведущий от распредкоробки к патрону, оставив около 4 см голой жилы.

Берем жилу того цвета, который означает фазу, и соединяем с одной из свободных жил провода, идущего от выключателя.

Заземляющую жилу, как и в предыдущих случаях, обматываем изолирующей лентой. После этого зачищаем провод со второго патрона, оголяем жилы, изолируем заземление.

Фазу скручиваем с оставшейся свободной жилой от выключателя.

Из трех «нулей» делаем одну скрутку и отводим в сторону, чтобы избежать случайного накладывания оголенных контактов друг на друга.

На этом этапе можно сказать, что рабочая схема готова, осталось лишь провести испытание.

Что делать если проводов больше

В описанной выше схеме подключения двойного выключателя нужны три провода — фаза от распределительного шкафа и два провода от лампочек. Но иногда приходят четыре и больше. Что делать тогда?

• Найти фазу и отметить ее. Желательно ее загнуть, чтобы в дальнейшем не коснуться.
• Найти два провода, которые идут к лампочкам. Это можно сделать при помощи мультиметра в режиме прозвонки.
• Оставшийся провод, скорее всего, земля. По новым стандартом он необходим даже при подключении лампочек. Если у вас на люстре/лампочках есть земляной провод и он подведен к выключателю, тогда оба проводника просто скручиваем. Если лампочки или люстра «земляного» провода не имеют, провод просто изолируем и оставляем. Отрезать его не нужно — может впоследствии купите люстру с «земляным» проводом.

В указанном алгоритме имеется слабое место — мы предположили, что оставшийся провод — земля. По логике вещей это правильно. Но, к сожалению, бывают исключения. Потому перед манипуляциями стоит определиться — действительно ли перед вами «земля».  Для этого можно измерить напряжение при помощи мультиметра (предел измерения ставьте 1000 В — на всякий случай, Потом можно уменьшить). Одним щупом касаемся к фазному, вторым — к безымянному. Если показывает 220 В или близкую к этому цифру — перед вами «ноль», а не «земля». Если показания ниже чем 220 В — это «земля».

Этим «измерительным прибором» можно определить «ноль» или «земля» ваш неизвестный провод

Если мультиметра нет, можно использовать лампочку, к которой подключить два провода (можно взять настольную лампу, намотать на вилку два провода). Провода берите одножильные, жесткие, достаточного диаметра. Их концы надо зачистить, но держаться будете только за изоляцию. Одним концом прикасаемся к фазному проводу, вторым — к «неизвестному». Горит — это «ноль», не горит и выбило автомат — это «ноль»

Этот способ опасен для здоровья, потому действуем очень осторожно

Необходимые инструменты и материалы

Чтобы сделать необходимое отверстие и установить выключатель, монтаж предполагает применение ряда инструментов:

• дрель с соответствующими сверлами (6 мм для дерева, бетона, кирпича) или перфоратор с коронками для сверления;
• строительная смесь, гипс, алебастр — для фиксирования выключателя, заделки отверстий;
• простая и крестообразная отвертки — ими будут выкручиваться детали выключателя и затягиваться клеммы;
• индикаторная отвертка — поможет определить фазу, ноль, зафиксировать наличие/отсутствие напряжения в сети;
• острый нож — нужен для чистки изоляции, отрезания проводов, подготовки отверстий в выключателе под провода;
• плоскогубцы (нужны не всегда) — требуются для обжатия кабелей;
• дюбели необходимого размера (в зависимости от типа выключателя, материала стены).

Все инструменты электрика должны иметь защитную изоляцию, предотвращающую удар тока через металлические детали. Выключатель лучше приобретать с керамическим сердечником — такое изделие считается самым качественным, долго служит, обладает отличными изоляционными свойствами.

Если нет разводки, придется вначале монтировать распределительную коробку, без которой реализация такой схемы невозможна. Провода лучше приобретать качественные, с готовой пометкой фазы, ноля, заземления — монтаж на порядок упрощается.

Подбор сечения провода производится с учетом мощности осветительных приборов. Чаще всего применяется кабель на 1,5 мм.

Какие выключатели применить

На обычных (ключевых) коммутационных элементах, работающих на замыкание-размыкание, можно реализовать различные схемы подключения двух включателей на одну осветительную лампу.

Если коммутационные приборы соединить параллельно, можно включать лампу из двух мест. Но если один включатель уже замкнут, выключить свет посредством второго не получится.

Если два прибора соединить последовательно, можно независимо отключать освещение из двух пунктов. Если один аппарат отключен, вторым включить лампу невозможно.

Проходной выключатель

В этом случае надо применять проходные (маршевые) выключатели освещения. Внешне они в большинстве случаев не отличаются от стандартных, но имеют специфичную контактную группу.

Два положения контактной группы маршевого переключателя.

Если ключевой аппарат в одном положении размыкает электрическую цепь, а в другом замыкает, то маршевый прибор работает по-другому. В одном положении он замыкает одну цепь (другая разомкнута), во второй позиции замкнута, наоборот, вторая цепь (первая разорвана). Поэтому такие приборы часто называют переключателями.

Маршевые аппараты бывают в одноклавишном и двухклавишном исполнении. Вторые отличаются наличием двух контактных групп, которые независимо управляются двумя клавишами.

Схема контактов одноклавишного и двухклавишного проходного прибора.

Иногда на фронтальную сторону проходного прибора наносят маркировку в виде лестничного марша или двух стрелок.

Маршевый выключатель с двумя стрелками на передней панели.

Но единых требований к нанесению обозначений на передней панели коммутационных приборов не установлено. Многие производители, как мировые гранды электротехнической индустрии, так и малоизвестные фирмы, часто пренебрегают такой маркировкой. Поэтому определить назначение аппарата можно другими способами:

• спросив у продавца;
• изучив паспорт на включатель;
• по обозначениям на тыльной части.

На задней части обычно наносится схема контактной группы и подсоединение каждого элемента к клеммам.

Тыльная сторона проходного переключателя с нанесенной схемой подключения.

Подключение двухкнопочного выключателя

Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя, где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света. Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.

Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.

Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.

Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.

Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор. В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Сначала необходимо проверить провода, то есть протестировать, какой из них является фазовым. С помощью индикаторной отвертки не составит труда это сделать: при контакте с фазой в отвертке загорится сигнальный светодиод.

Пометьте провод, чтобы при выполнении дальнейших операций не перепутать его с нулевым. Перед тем, как начинать установку выключателя, необходимо обезопасить ваш участок работы.

Если речь идет о люстре – следует обесточить провода, выходящие из потолка. Когда тип проводов определен и нанесена маркировка, можно отключить питание (для этого следует воспользоваться соответствующим автоматом в щитке) и приступить к выполнению работ по установке двойного выключателя.

Определитесь заранее и обеспечьте наличие соединительного материала для проводов.

• Обычно применяются:
• самозажимные клеммы;
• винтовые зажимы;
• колпачки либо изолента для скрученных вручную проводов.

Самый удобный и надежный способ – фиксация самозажимными клеммами. Винтовые зажимы могут со временем ослабевать, а изолента имеет свойство терять эластичность, рассыхаться. Из-за этого надежность соединения может значительно ослабиться со временем.

Самозажимные клеммы обеспечат надежное прочное соединение. Чтобы правильно подключить выключатель к лампочке, необходимо внимательно изучить пошаговую инструкцию как это сделать. После этого можно не только сделать монтаж согласно схеме, но и выявить возможные неисправности. При обеспечении электромонтажа в помещениях часто возникает вопрос, как проложить кабель с помощью гофрированной трубы.

1. Для аккуратного выполнения всех операций необходимо иметь следующие инструменты:
2. 2 отвертки – плоскую и крестовую;
3. монтажный или канцелярский нож либо другое устройство для снятия изоляции;
4. пассатижи либо бокорезы;
5. уровень строительный.

https://youtube.com/watch?v=RWI_-tMXtDA

Плюсы и минусы подключения

Сперва Вам следует оптимизировать Вашу систему электроустройств, которые будут подключены в одну цепь. Например, люди часто устанавливают освещение в раздельных туалете и ванной комнате, подводя проводку к двухклавишному переключателю. Это дает возможность управления светом в разных комнатах одним выключателем. Особенно удобно гасить свет сразу в обеих комнатах.

Также двойной переключатель можно использовать в люстре на две лампочки, что позволит регулировать интенсивность света. При включении обеих клавиш свет будет максимально ярким, а при одной — тускловатым.

Помните, что установка совместного включателя на две и более комнаты разумна, если комнаты имеют смежные стены. В случае, если комнаты расположены удаленно друг от друга, применяйте отдельные переключатели.

Как Вы уже поняли, установка такой электросистемы значительно упростит управление энергопотреблением и яркостью освещения. Более того, установка смежного узла управления светом сэкономит средства на требующиеся материалы и монтажные работы.

Практические рекомендации и советы

Если придерживаться свода простых правил, то такого рода монтажная работа не будет опасной, что особенно важно для сетей закрытых типов. Помните, что любые работы с электричеством должны проводиться исключительно после того, как квартира или дом полностью обесточены на общем щитке

Перед любой проблемой с проводкой убедитесь в том, что напряжения на фазе нет.
При демонтаже двухклавишника и установке диммера или бесконтактного типа включателя, подробно изучите схему подключения — они отличаются в каждом из случаев

Помните, что любые работы с электричеством должны проводиться исключительно после того, как квартира или дом полностью обесточены на общем щитке. Перед любой проблемой с проводкой убедитесь в том, что напряжения на фазе нет.
При демонтаже двухклавишника и установке диммера или бесконтактного типа включателя, подробно изучите схему подключения — они отличаются в каждом из случаев.

Установка электровыключателей и проводки в помещениях не всегда требует привлечения качественного специалиста, однако всегда стоит помнить о правилах безопасной работы с электричеством, учитывать ключевые факторы, а исходя из этого, Вы сможете выбрать правильную схему подключения именно для Ваших типов светильников.

Инструкция подключения

Рассмотрим процесс монтажа на примере выключателя для скрытой проводки. Этот процесс предпочтительнее, так как эстетика домашнего интерьера предусматривает наличие скрытой проводки.

1. Сверлим отверстие в стене с помощью перфоратора и специальной коронки.

Сверление отверстия под выключатель

2. Удаляем стамеской или отвёрткой разрушенные элементы стены.

Удаление элементов стены

3. Проверка соответствия отверстия размерам пластикового корпуса выключателя.

Проверка диаметра и глубины отверстия

4.Пробивка штраба для электропроводки. (Спуск до плинтуса, как в этом примере, или до распределительной коробки).

Штраб для электропроводки

5.Вырезание шаблонного отверстия в пластиковом корпусе выключателя для электропроводки.

Вырезание отверстия под провод

6.Смачивание водой подготовленного отверстия для лучшего контакта со строительной смесью-фиксатором.

Смачивание поверхностей

7. Нанесение строительной смеси в отверстие и установка корпуса.

Нанесение смеси

8. Установка пластикового корпуса.

Фиксация необходимого положения

9. Удаление лишнего раствора смеси.

Удаление смеси

10. Выравнивание поверхности раствора.

Зачистка и выравнивание поверхности

11. Окончательное положение корпуса выключателя после затвердения раствора.

Выполнен монтаж пластикового корпуса

12. Следующий этап — подключение рабочей части выключателя и установка его в корпус.

По окончании установки пластикового корпуса и затвердеванию смеси, заводим фазный провод в корпус выключателя. Подключаем фазный провод на клемму приходящего контакта устройства.

Подключение фазного провода

Два отходящих фазных провода подключаем, соответственно, на отходящие клеммы контактов. Получаем следующее.

Подключенная рабочая часть выключателя

Далее, фиксируем рабочую часть в пластиковом корпусе с помощью металлической рамки.

Фиксация рамки

13. Осталось лишь установить клавиши выключателя и он готов к работе.

Установка клавиш выключателя

При условии, что светильники уже подключены, подаём напряжение в сеть и проверяем работу.

Для большей наглядности процесса подключения ниже приведён видеоролик на эту тему.

Двухконтурная люстра — схема подключения

Для более рационального расходования электроэнергии в квартирах очень часто используются светильники с двумя, а то и более, контурами. По сути, это то же самое, как подключить два выключателя на две лампочки. Схема может быть такой: одна клавиша выключателя зажигает две лампы в люстре из пяти, оставшиеся лампы включает вторая клавиша. Схема не сложная, но, тем не менее, позволяет использовать сразу три варианта освещения в комнате:

• слабый свет – первая клавиша — две лампы;
• средний свет – вторая клавиша — три лампы;
• сильный свет – обе клавиши — все пять ламп.

Как правильно подключить выключатель с двумя клавишами, показано на схеме. Нулевой провод прямо из разветвительной коробки разводится по светильникам. Разводка «нуля» по отдельным лампам, как правило, выполнена уже на заводе-производителе осветительных приборов, и электрик лишь подключает «ноль» к клемме чёрного или синего цвета.

«Фаза» же направляется на двойной выключатель, от которого приходят два провода: для первого и второго контуров.

Как правильно подключить выключатель | Для дома, для семьи

19 Фев 2012г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. Многие сталкиваются с такой проблемой как подключить выключатель. На самом деле это довольно просто. Главное иметь минимальное представление об электричестве из школьного курса физики и умение работать со слесарным инструментом.

Одно дело, просто заменить старый выключатель на новый, а другое дело, добавить новый к существующей проводке. Рассмотрим возможные варианты схем подключения выключателей.

Внимание! Все работы по замене выключателей производите при отключенном напряжении 220В.

Как видите схема очень простая. Фаза (коричневый цвет) проводом (1) заходит в коробку и, соединяясь с жилой провода (2) подключается к нижнему (входному) контакту выключателя.

С верхнего (выходного) контакта, уже пунктирной линией, фаза проводом (2) заходит в коробку и, соединяясь в коробке с жилой провода (3) приходит на лампочку.

Ноль (синий цвет) проводом (1) заходит в коробку и, соединяясь с жилой провода (3) приходит на лампочку.

Запомните! Нулевая жила (ноль) от распределительной коробки идет сразу на потолок к лампочке. К выключателю и от него на лампочку идет только фазная жила.

Так предусмотрено правилами и сделано в целях Вашей безопасности и безопасной эксплуатации электрооборудования, чтобы при отключенном выключателе разрывалась именно фаза, а не ноль. Так как при отсоединении от нагрузки выключателем нулевого провода, проводка остается под напряжением фазы, а это опасно и не удобно. Например, при замене лампочки достаточно будет отключить выключатель и на светильнике не будет напряжения.

Чтобы определить фазный провод достаточно воспользоваться индикаторной отверткой. Перед работой отвертку проверяют на исправность, в месте, заведомо находящимся под напряжением. Например, Ваша розетка. Засветившийся индикатор указывает на наличие фазы.

Теперь рассмотрим схему с двухклавишным выключателем.

В этой схеме добавилась одна фаза и лампочка.
Здесь фаза (коричневый цвет) проводом (1) заходит в коробку, соединяясь с жилой провода (2) подключается к нижним (входным) контактам выключателя.

С верхних (выходных) контактов пунктирной линией фаза, размножаясь на две, проводом (2) заходит в коробку, соединяется с жилами провода (3) и приходит на лампочки. В зависимости от того, какой контакт выключателя замкнут, такая лампочка и загорается.

Ноль (синий цвет) проводом (1) заходит в коробку и, соединяясь с жилой провода (3), приходит на лампочки.

Здесь есть один нюанс. Если хотите обычный выключатель заменить на двойной, то Вам придется от коробки тянуть одну «фазную» жилу к выключателю, и еще одну «фазную» жилу к лампочке на потолок.

Чтобы определить входной и выходные по схеме контакты, достаточно взглянуть на заднюю сторону выключателя. У двойного, как правило, имеются три вывода: два на одной стороне (L1 и L2) – выходные, и один на противоположной (L3) – входной.

Также можно воспользоваться, например, мультиметром. Переведите мультиметр в режим «прозвонка» и измерительными щупами садитесь на предполагаемый входной и один выходной контакты.

Включая и выключая клавишу выключателя, следим за показаниями прибора. Если контакт замкнется, то мультиметр издаст звуковой сигнал или на индикаторе появится величина сопротивления короткого замыкания, то есть нули.

Теперь один щуп мультиметра оставляем на предполагаемом входном, а другим садимся на второй выходной контакт и также пробуем нажимать следующую клавишу выключателя. Если прибор покажет величину сопротивления короткого замыкания или издаст звуковой сигнал, значит, мы все сделали правильно и входной контакт найден.

Ну а если все же возникли вопросы о подключении выключателя посмотрите видеоролик, который должен их развеять.

А в следующей статье Вы узнаете как правильно подключить люстру к двойному выключателю.
Удачи!

мерцающих огней? Проверьте этих распространенных виновников

Если огни в вашем доме мерцают, и это не искусственное пламя или гирлянды на рождественской елке, вы, вероятно, расстроены, раздражены и немного нервничаете.

Хотя некоторые причины мерцания легко устранить, существуют более серьезные проблемы с электричеством, которые всегда следует исключать, чтобы обеспечить безопасное функционирование вашего дома. Определите причину, по которой ваши источники света не работают должным образом, и вы сможете вернуться к полной яркости в кратчайшие сроки.

Сначала попробуйте простые решения

Прежде чем вы возьмете трубку телефона, чтобы вызвать электрика, может быть простой виновник проблем с освещением. Эти настройки могут быстро и легко решить проблему мерцания.

Подтянуть ослабленные лампочки

Это может показаться очевидным решением, но оно не всегда первое, что приходит на ум. Если ваши лампочки мерцают, выключите питание и, используя перчатку для защиты руки от тепла, вкрутите лампочку потуже.

Если лампочка вставлена ​​слишком слабо, патрон не имеет надлежащего контакта с лампочкой, что может вызвать прерывистое мерцание. Даже встроенные светильники могут ослабнуть, поэтому сначала проверьте эти соединения.

Замена переключателей может решить распространенную проблему мерцания.

Тайлер Лизенби/CNET

Модернизация старых или несовместимых выключателей

Если источник проблемы не в самой лампочке, взгляните на настенный выключатель. Старый диммер, предназначенный для работы с лампами накаливания, не будет работать со светодиодами.

Если мигают лампочки, подключенные к диммеру, вероятно, причина в этом. Плохая или плохая проводка за переключателем также может вызывать мерцание.

Проверьте характеристики ламп и диммера, чтобы убедиться, что они совместимы. Несоответствия здесь могут привести к обычным проблемам с приборами, таким как жужжание или мерцание.

Попробуйте установить новый диммер, например, Lutron Caseta, обязательно отключив питание от автоматического выключателя, прежде чем выполнять какие-либо работы с проводкой.

Попробуйте умную лампочку

Умные лампочки, подобные этой от Sylvania, могут упростить освещение вашего дома и помочь вам избавиться от сложных диммеров.

Крис Монро/CNET

Если мерцание происходит при использовании переключателя диммера и замена переключателя не решает проблему, рассмотрите возможность перехода на интеллектуальные лампочки, которым не нужен физический переключатель.

Прямое затемнение лампы более надежно и часто решает проблемы с диммированием, вызванные устаревшими диммирующими выключателями или устаревшей проводкой.

Серьезные проблемы

Если перечисленные выше простые решения не решают ваших проблем с освещением, возможно, у вас проблема общего характера или требуется помощь сертифицированного электрика.

Проблемы, подобные следующим, могут не только повредить ваше освещение или бытовые приборы, но и поставить ваш дом под угрозу электрического пожара. Не стесняйтесь обращаться к профессионалам, когда возникает вопрос о проводке.

Проверьте ток

Перегруженные цепи могут поставить под угрозу электрическую систему вашего дома. Большие приборы и блоки HVAC могут вызвать мерцание света при включении, потому что они потребляют большой ток из цепи.

Это может указывать на несоответствующую проводку к устройству или неисправность автоматического выключателя. Обратитесь к профессионалу, чтобы убедиться, что ваш автоматический выключатель соответствует задаче безопасного питания всего в вашем доме.

Перед началом любых электромонтажных работ отключите питание любого выключателя или прибора на автоматическом выключателе.

CNET

Если вы пытаетесь определить, какое устройство вызывает мерцание, начните с включения каждой нагрузки с помощью автоматического выключателя. В этом случае также может возникать жужжание, поэтому слушайте каждую цепь, когда она включена.

Перегруженный автоматический выключатель опасен и может не только вызвать проблемы с освещением, но и повредить приборы.

Остерегайтесь ослабленной проводки

Если что-то подключено не совсем правильно или проводка в вашем доме очень старая, вы можете заметить мерцание света.

Ослабленная проводка является одной из основных причин домашних пожаров, и ее нельзя игнорировать. Если вы испробовали несколько других способов устранения мерцания, но проблема не устранена, попросите электрика проверить вашу проводку.

Опять же, в большинстве случаев мерцание вызвано старым, неисправным или несовместимым настенным выключателем или плохо закрепленными или некачественными лампочками. Есть большая вероятность, что ваши проблемы с освещением могут быть решены быстрым решением, например заменой диммера или заменой лампочки.

Однако, если у вас есть проблема с проводкой или автоматическим выключателем, всегда лучше получить экспертное заключение о электричестве, проходящем через ваш дом.

Установка двух 3-ходовых диммерных выключателей

» Справочник по домашней электропроводке
» Руководство по электропроводке в жилых домах
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Можно ли установить два трехпозиционных диммера? Как заставить два 3-ходовых диммера работать вместе.

Видео по электрике №1 Автоматический переключатель резерва генератора и подпанель электрической цепи ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить! Загляните на мой канал YouTube: » Спросите электрика « и подписывайтесь! Узнайте больше о домашней электропроводке с моим онлайн Видеокурс: Базовая электропроводка дома на примере

3-позиционные диммеры и совместимость
[ad#block] Электрика Вопрос: Возможно ли иметь два трехпозиционных диммера?

Я хочу знать, можно ли поставить два диммера на один свет.

• Очень хотелось бы увидеть схему, где диммер будет на конце цепи.

Большое спасибо
Кори

Этот вопрос по электрике пришел от Кори, мастера на все руки из Индианы.

Дополнительные комментарии: Мне очень нравится этот сайт, он мне очень помог, продолжайте в том же духе. Большое вам спасибо.

Ответ Дейва:
Спасибо за вопрос по электричеству, Кори.

Как заставить два 3-ходовых диммера работать вместе

Уровень квалификации : от начального до среднего — лучше всего подходит для лицензированного электрика.
Необходимые инструменты : Базовая сумка для электриков Ручные инструменты и тестер напряжения.
Расчетное время : Зависит от личного опыта и умения работать с инструментами.
Меры предосторожности : Определите цепь освещения, выключите ее и пометьте примечанием, прежде чем работать с проводкой переключателя диммера.

• Два диммера могут быть установлены для управления одним или несколькими светильниками, если диммерные выключатели совместимы друг с другом, например, один является главным, а другой — подчиненным.
• Суть в том, что вы не можете установить стандартные 3-позиционные диммеры.
• Схемы подключения трехпозиционного переключателя можно найти с помощью следующих ресурсов.

Следующая информация поможет вам ответить на ваш вопрос по электрике:

• Проводка диммера
• Домашнее освещение
• Освещение Электрические коды

подключение диммера

• Схема подключения трехходового диммера
• Полностью объясненная схема подключения 3-позиционного диммерного переключателя избавит вас от загадок при подключении 3-позиционного диммерного переключателя.

Электрическая цепь

• Список электрических цепей
• Размер панели домашнего электроснабжения рассчитывается путем расчета квадратных метров дома и учета требований норм для необходимых электрических цепей.

Для получения дополнительной информации о схеме 3-ходового переключателя
Схема 3-ходового переключателя

• Схема 3-ходового переключателя
• В ответ на просьбы о предоставлении этой информации я разработал подробное пошаговое руководство, предназначенное для того, чтобы помочь вам идентифицировать и подключить ваши 3-позиционные переключатели.

Вам также может быть полезно:

Видео по электрике #2 Как подключить розетку GFCI без провода заземления ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Продолжайте смотреть, чтобы я мог помочь вам правильно подключить! Посетите мой канал на YouTube: » Спроси у электрика « и подписывайтесь!

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите правильно с помощью моей иллюстрированной книги по подключению Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Разнорабочий, разнорабочие женщины и электрики В комплекте: Проводка розеток GFCI Электропроводка бытовых электрических цепей Розетки 120 и 240 В Электропроводка выключателей освещения Электропроводка 3- и 4-проводных электрических плит 7 Розетка Устранение неполадок и ремонт электропроводки Методы модернизации электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом по поводу разрешений и инспекций для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
