Как подключить 3 фазный двигатель на 220. Как подключить трехфазный двигатель на 220В: пошаговая инструкция

Как правильно подключить трехфазный электродвигатель к однофазной сети 220В. Какие схемы подключения существуют. Как подобрать конденсаторы для запуска и работы. Какие меры предосторожности нужно соблюдать при подключении.

Особенности подключения трехфазного двигателя к сети 220В

Подключение трехфазного электродвигателя к однофазной сети 220В — задача, с которой часто сталкиваются владельцы частных домов и небольших производств. Хотя такое подключение возможно, оно имеет ряд особенностей:

• Мощность двигателя снижается на 30-50% от номинальной
• Требуется использование конденсаторов для создания сдвига фаз
• Возможен перегрев двигателя при длительной работе
• Нужно правильно подобрать схему подключения обмоток
• Необходимо обеспечить защиту от перегрузки

Тем не менее, при соблюдении всех правил можно успешно запустить трехфазный двигатель от сети 220В для решения бытовых и производственных задач.

Схемы подключения трехфазного двигателя к однофазной сети

Существует несколько основных схем подключения трехфазного электродвигателя к сети 220В:

1. Схема с рабочим конденсатором

Это самая простая схема, подходящая для двигателей малой мощности до 1-1,5 кВт. Используется один рабочий конденсатор, который создает сдвиг фаз:

• Две обмотки двигателя подключаются напрямую к фазе и нулю
• Третья обмотка подключается через конденсатор
• Емкость конденсатора подбирается из расчета 60-70 мкФ на 1 кВт мощности

2. Схема с рабочим и пусковым конденсаторами

Применяется для более мощных двигателей от 1,5 кВт и выше. Пусковой конденсатор обеспечивает больший пусковой момент:

• Рабочий конденсатор подключается постоянно
• Пусковой конденсатор подключается только на момент запуска
• После запуска пусковой конденсатор отключается вручную или автоматически

3. Схема с переключением обмоток «звезда-треугольник»

Позволяет получить максимальную мощность, но требует более сложного подключения:

• При запуске обмотки соединяются звездой
• После выхода на рабочий режим переключаются в треугольник
• Требуется применение специальных переключателей

Расчет и подбор конденсаторов

Правильный выбор емкости конденсаторов — важнейший этап при подключении трехфазного двигателя на 220В. Как рассчитать нужную емкость?

Расчет рабочего конденсатора

Емкость рабочего конденсатора можно рассчитать по формуле:

C = 68 * P

Где C — емкость в мкФ, P — мощность двигателя в кВт.

Например, для двигателя мощностью 2,2 кВт потребуется конденсатор емкостью:

C = 68 * 2,2 = 149,6 мкФ

Округляем до ближайшего стандартного значения — 150 мкФ.

Расчет пускового конденсатора

Емкость пускового конденсатора берется в 2-3 раза больше рабочего. То есть в нашем примере:

Cпуск = 150 * 2,5 = 375 мкФ

Можно использовать конденсатор на 400 мкФ.

Выбор типа конденсаторов

Для подключения трехфазных двигателей рекомендуется использовать следующие типы конденсаторов:

• Пусковые — электролитические моторные конденсаторы
• Рабочие — пленочные или бумажные (МБГЧ, CBB-61 и аналогичные)

Напряжение конденсаторов должно быть не менее 450В.

Пошаговая инструкция по подключению

Рассмотрим порядок подключения трехфазного двигателя к сети 220В на примере схемы с рабочим и пусковым конденсаторами:

1. Определите выводы обмоток двигателя. Обычно это 6 проводов, по 2 на каждую обмотку.
2. Соедините обмотки треугольником:
   • Конец первой обмотки с началом второй
   • Конец второй с началом третьей
   • Конец третьей с началом первой
3. Подключите два любых вывода к фазному и нулевому проводу сети 220В.
4. Третий вывод подключите через последовательно соединенные рабочий и пусковой конденсаторы к фазному проводу.
5. Параллельно пусковому конденсатору подключите кнопку без фиксации.
6. Подключите защитное устройство (автомат, УЗО).
7. Проверьте все соединения и изолируйте оголенные участки.
8. Включите питание, нажмите и удерживайте кнопку пуска до выхода двигателя на рабочие обороты.
9. Отпустите кнопку — двигатель должен продолжить работу.

Меры безопасности при подключении

Подключение трехфазного двигателя к сети 220В связано с риском поражения электрическим током. Соблюдайте следующие меры предосторожности:

• Отключите питание перед началом работ
• Используйте качественные изолированные инструменты
• Тщательно изолируйте все соединения
• Обязательно заземлите корпус двигателя
• Установите устройство защитного отключения (УЗО)
• Не перегружайте двигатель — следите за нагревом
• При появлении дыма или запаха гари немедленно обесточьте двигатель

Если вы не уверены в своих навыках электрика, лучше обратиться к специалисту для подключения трехфазного двигателя.

Возможные проблемы и их решение

При подключении трехфазного двигателя к сети 220В могут возникнуть следующие проблемы:

Двигатель не запускается

Причины и решения:

• Неправильное подключение обмоток — проверьте схему соединения
• Недостаточная емкость конденсаторов — увеличьте емкость
• Неисправность конденсаторов — замените на новые
• Повреждение обмоток — требуется ремонт двигателя

Двигатель гудит, но не вращается

Возможные причины:

• Слишком большая начальная нагрузка — запускайте без нагрузки
• Недостаточный пусковой момент — увеличьте емкость пускового конденсатора
• Межвитковое замыкание в обмотках — требуется ремонт

Двигатель сильно греется

Способы устранения:

• Уменьшите нагрузку на валу
• Проверьте правильность подключения обмоток
• Увеличьте сечение подводящих проводов
• Обеспечьте лучшее охлаждение двигателя

Заключение

Подключение трехфазного двигателя к однофазной сети 220В — вполне выполнимая задача при соблюдении всех правил и рекомендаций. Основные моменты, на которые нужно обратить внимание:

• Правильный выбор схемы подключения
• Точный расчет и подбор конденсаторов
• Соблюдение мер электробезопасности
• Контроль нагрузки и теплового режима

При грамотном подходе вы сможете успешно эксплуатировать трехфазный двигатель от бытовой сети 220В, что значительно расширит возможности его применения в домашних условиях и небольших мастерских.

Как подключить 3х фазный двигатель на 220

Как подключить трехфазный двигатель к сети 220 вольт

Многие хозяева, особенно владельцы частных домов или дач, используют оборудование с двигателями на 380 В, работающими от трехфазной сети. Если к участку подведена соответствующая схема питания, то никаких сложностей с их подключением не возникает. Однако довольно часто возникает ситуация, когда питание участка осуществляется только одной фазой, то есть подведено лишь два провода – фазный и нулевой. В таких случаях приходится решать вопрос, как подключить трехфазный двигатель к сети 220 вольт. Это можно сделать различными способами, однако следует помнить, что подобное вмешательство и попытки изменить параметры, приведет к падению мощности и снижению общей эффективности работы электродвигателя.

Подключение 3х фазного двигателя на 220 без конденсаторов

Как правило, схемы без конденсаторов применяются для запуска в однофазной сети трехфазных двигателей малой мощности – от 0,5 до 2,2 киловатта. Времени на запуск тратится примерно столько же, как и при работе в трехфазном режиме.

В этих схемах применяются симисторы, под управлением импульсов с различной полярностью. Здесь же присутствуют симметричные динисторы, подающие сигналы управления в поток всех полупериодов, имеющихся в питающем напряжении.

Существует два варианта подключения и запуска. Первый вариант используется для электродвигателей, с частотой оборотов менее чем 1500 в минуту. Соединение обмоток выполнено треугольником. В качестве фазосдвигающего устройства используется специальная цепочка. Путем изменения сопротивления, на конденсаторе образуется напряжение, сдвинутое на определенный угол относительно основного напряжения. При достижении в конденсаторе уровня напряжения необходимого для переключения, происходит срабатывание динистора и симистора, вызывающее активацию силового двунаправленного ключа.

Второй вариант используется при запуске двигателей, частота вращения которых составляет 3000 об/мин. В эту же категорию входят устройства, установленные на механизмах, требующих большого момента сопротивления во время запуска. В этом случае необходимо обеспечение большого пускового момента. С этой целью в предыдущую схему были внесены изменения, и конденсаторы, необходимые для сдвига фаз, были заменены двумя электронными ключами. Первый ключ последовательно соединяется с фазной обмоткой, приводя к индуктивному сдвигу тока в ней. Подключение второго ключа – параллельное фазной обмотке, что способствует образованию в ней опережающего емкостного сдвига тока.

Данная схема подключения учитывает обмотки двигателя, смещенные в пространстве между собой на 120 0 С. При настройке определяется оптимальный угол сдвига тока в обмотках фаз, обеспечивающий надежный пуск устройства. При выполнении этого действия вполне возможно обойтись без каких-либо специальных приборов.

Подключение электродвигателя 380в на 220в через конденсатор

Для нормального подключения следует знать принцип действия трехфазного двигателя. При включении в трехфазную сеть, по его обмоткам в разные моменты времени поочередно начинает идти ток. То есть в определенный отрезок времени ток проходит через полюса каждой фазы, создавая так же поочередно магнитное поле вращения. Он оказывает влияние на обмотку ротора, вызывая вращение путем подталкивания в разных плоскостях в определенные моменты времени.

При включении такого двигателя в однофазную сеть, в создании вращающегося момента будет участвовать только одна обмотка и воздействие на ротор в этом случае происходит только в одной плоскости. Такого усилия совершенно недостаточно для сдвига и вращения ротора. Поэтому для того чтобы сдвинуть фазу полюсного тока, необходимо воспользоваться фазосдвигающими конденсаторами. Нормальная работа трехфазного электродвигателя во многом зависит от правильного выбора конденсатора.

Расчет конденсатора для трехфазного двигателя в однофазной сети:

• При мощности электродвигателя не более 1,5 кВт в схеме будет достаточно одного рабочего конденсатора.
• Если же мощность двигателя свыше 1,5 кВт или он испытывает большие нагрузки во время запуска, в этом случае выполняется установка сразу двух конденсаторов – рабочего и пускового. Их подключение осуществляется параллельно, причем пусковой конденсатор нужен только для запуска, после чего происходит его автоматическое отключение.
• Управление работой схемы производится кнопкой ПУСК и тумблером отключения питания. Для запуска двигателя нажимается пусковая кнопка и удерживается до тех пор, пока не произойдет полное включение.

В случае необходимости обеспечить вращение в разные стороны, выполняется установка дополнительного тумблера, переключающего направление вращения ротора. Первый основной выход тумблера подключается к конденсатору, второй – к нулевому, а третий – к фазному проводу. Если подобная схема способствует падению мощности или слабому набору оборотов, в этом случае может потребоваться установка дополнительного пускового конденсатора.

Подключение 3х фазного двигателя на 220 без потери мощности

Наиболее простым и эффективным способом считается подключение трехфазного двигателя в однофазную сеть путем подключения третьего контакта, соединенного с фазосдвигающим конденсатором.

Наибольшая выходная мощность, которую возможно получить в бытовых условиях, составляет до 70% от номинальной. Такие результаты получаются в случае использования схемы «треугольник». Два контакта в распределительной коробке напрямую соединяются с проводами однофазной сети. Соединение третьего контакта выполняется через рабочий конденсатор с любым из первых двух контактов или проводов сети.

При отсутствии нагрузок, трехфазный двигатель возможно запускать с помощью только рабочего конденсатора. Однако при наличии даже небольшой нагрузки, обороты будут набираться очень медленно, или двигатель вообще не запустится. В этом случае потребуется дополнительное подключение пускового конденсатора. Он включается буквально на 2-3 секунды, чтобы обороты двигателя могли достигнуть 70% от номинальных. После этого конденсатор сразу же отключается и разряжается.

Таким образом, при решении вопроса как подключить трехфазный двигатель к сети 220 вольт, необходимо учитывать все факторы. Особое внимание следует уделить конденсаторам, поскольку от их действия зависит работа всей системы.

Как подключить электродвигатель 380в на 220в

Бывает, что в руки попадает трехфазный электродвигатель. Именно из таких двигателей изготавливают самодельные циркулярные пилы, наждачные станки и разного рода измельчители. В общем, хороший хозяин знает, что можно с ним сделать. Но вот беда, трехфазная сеть в частных домах встречается очень редко, а провести ее не всегда бывает возможным. Но есть несколько способов подключить такой мотор к сети 220в.

Следует понимать, что мощность двигателя при таком подключении, как бы вы ни старались — заметно упадет. Так, подключение «треугольником» использует только 70% мощности двигателя, а «звездой» и того меньше — всего 50%.

В связи с этим двигатель желательно иметь помощнее.

Итак, в любой схеме подключения используются конденсаторы. По сути, они выполняют роль третьей фазы. Благодаря ему, фаза к которой подключен один вывод конденсатора, сдвигается ровно настолько, сколько необходимо для имитации третьей фазы. Притом что для работы двигателя используется одна емкость (рабочая), а для запуска, еще одна (пусковая) в параллель с рабочей. Хотя не всегда это необходимо.

Например, для газонокосилки с ножом в виде заточенного полотна, достаточно будет агрегата 1 кВт и конденсаторов только рабочих, без надобности емкостей для запуска. Обусловлено это тем, что двигатель при запуске работает на холостом ходу и ему хватает энергии раскрутить вал.

Если взять циркулярную пилу, вытяжку или другое устройство, которое дает первоначальную нагрузку на вал, то тут без дополнительных банок конденсаторов для запуска не обойтись. Кто-то может сказать: «а почему не подсоединить максимум емкости, чтобы мало не было?» Но не все так просто. При таком подключении мотор будет сильно перегреваться и может выйти из строя. Не стоит рисковать оборудованием.

Рассмотрим сначала как подключается трехфазный двигатель в сеть 380в.

Трехфазные двигатели бывают, как с тремя выводами — для подключения только на «звезду», так и с шестью соединениями, с возможностью выбора схемы ― звезда или треугольник. Классическую схему можно видеть на рисунке. Здесь на рисунке слева изображено подключение звездой. На фото справа, показано как это выглядит на реальном брне мотора.

Видно, что для этого необходимо установить специальные перемычки на нужные вывода. Эти перемычки идут в комплекте с двигателем. В случае когда имеется только 3 вывода, то соединение в звезду уже сделано внутри корпуса мотора. В таком случае изменить схему соединения обмоток попросту невозможно.

Некоторые говорят, что так делали для того, чтобы рабочие не воровали агрегаты по домам для своих нужд. Как бы там ни было, такие варианты двигателей, можно с успехом использовать для гаражных целей, но мощность их будет заметно ниже, чем соединенных треугольником.

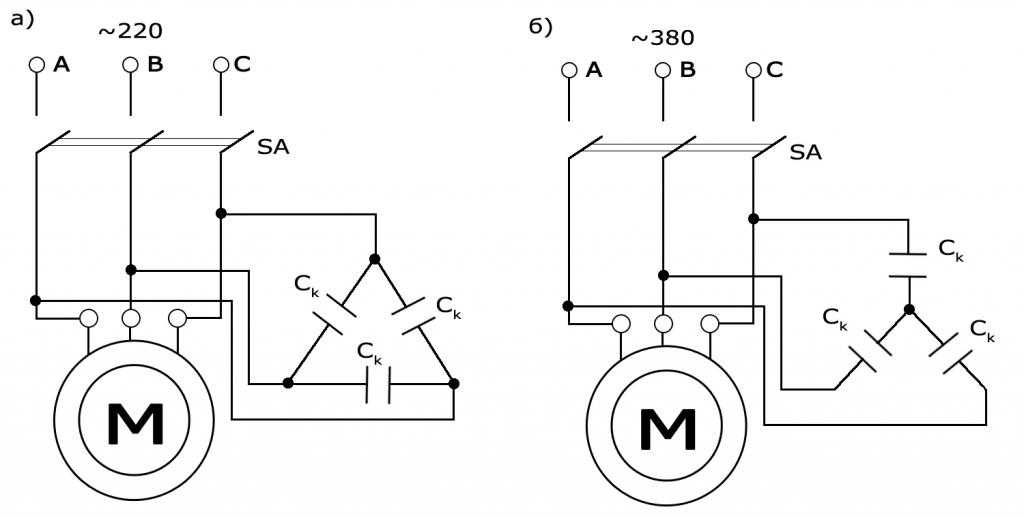

Схема подключения 3-х фазного двигателя в сеть 220в соединенного звездой.

Как видно, напряжение 220в распределяется на две последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Максимальной мощности двигателя на 380в в сети 220в можно достичь, только используя соединение в треугольник. Кроме минимальных потерь по мощности, неизменным остается и число оборотов двигателя. Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность. Схема подключения такого электродвигателя изображено на рисунке 1.

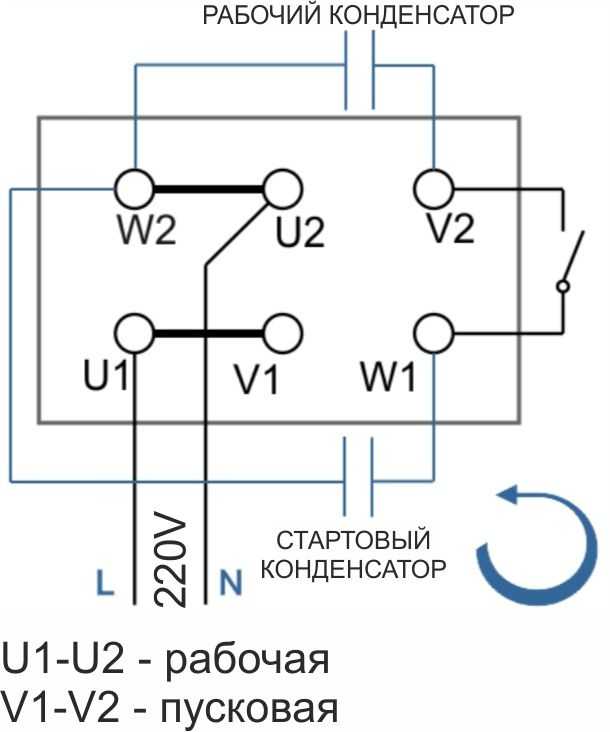

На рис.2, изображено брно с клеммой на 6 выводов для возможности подключения треугольником. На три получившихся вывода, подается: фаза, ноль и один вывод конденсатора. От того, куда будет подключен второй вывод конденсатора ― фаза или ноль, зависит направление вращения электродвигателя.

На фото: электродвигатель только с рабочими конденсаторами без емкостей для запуска.

Если на вал будет начальная нагрузка, необходимо использовать конденсаторы для запуска. Они соединяются в параллель с рабочими, используя кнопку или переключатель на момент включения. Как только двигатель наберет максимальные обороты, емкости для запуска должны быть отключены от рабочих. Если это кнопка, просто отпускаем ее, а если выключатель, то отключаем. Дальше двигатель использует только рабочие конденсаторы. Такое соединение изображено на фото.

Как подобрать конденсаторы для трехфазного двигателя, используя его в сети 220в.

Первое, что нужно знать ― конденсаторы должны быть неполярными, то есть не электролитическими. Лучше всего использовать емкости марки ― МБГО. Их с успехом использовали в СССР и в наше время. Они прекрасно выдерживают напряжение, скачки тока и разрушающее воздействие окружающей среды.

Также они имеют проушины для крепления, помогающие без проблем расположить их в любой точке корпуса аппарата. К сожалению, достать их сейчас проблематично, но существует множество других современных конденсаторов ничем не хуже первых. Главное, чтобы, как уже говорилось выше, рабочее напряжение их не было меньше 400в.

Расчет конденсаторов. Емкость рабочего конденсатора.

Чтобы не обращаться к длинным формулам и мучить свой мозг, есть простой способ расчета конденсатора для двигателя на 380в. На каждые 100 Вт (0,1 кВт) берется — 7 мкФ. Например, если двигатель 1 кВт, то рассчитываем так: 7 * 10 = 70 мкФ. Такую емкость в одной банке найти крайне трудно, да и дорого. Поэтому чаще всего емкости соединяют в параллель, набирая нужную емкость.

Емкость пускового конденсатора.

Это значение берется из расчета в 2-3 раза больше, чем емкость рабочего конденсатора. Следует учитывать, что эта емкость берется в сумме с рабочей, то есть для двигателя 1 кВт рабочая равна 70 мкФ, умножаем ее на 2 или 3, и получаем необходимое значение. Это 70-140 мкФ дополнительной емкости — пусковой. В момент включения она соединяется с рабочей и в сумме получается — 140-210 мкФ.

Особенности подбора конденсаторов.

Конденсаторы как рабочие, так и пусковые можно подбирать методом от меньшего к большему. Так подобрав среднюю емкость, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и имел достаточно мощности на валу. Также и пусковой конденсатор подбирают добавляя, пока он не будет запускаться плавно без задержек.

Кроме указанного выше типа конденсатора — МБГО, можно использовать тип — МБГЧ, МБГП, КГБ и тому подобные.

Реверс.

Иногда возникает необходимость менять направление вращения электродвигателя. Такая возможность есть и у двигателей на 380в, используемых в однофазной сети. Для этого нужно сделать так, чтобы конец конденсатора, подключенный к отдельной обмотке, оставался неразрывным, а другой мог перебрасываться с одной обмотки, где подключен «ноль», к другой где — «фаза».

Такую операцию может делать двухпозиционный переключатель, на центральный контакт которого подключается вывод от конденсатора, а на два крайних вывода от «фазы» и «нуля».

Более подробно можно увидеть на рисунке.

Что важно знать о схемах подключения трехфазного электродвигателя на 220 вольт

Широко применяемые на производствах электродвигатели асинхронные соединяют «треугольником» или «звездой». Первый тип в основном используют для моторов продолжительного пуска и работы. Совместное подключение применяют для пуска высокомощных электродвигателей. Подключение «звезда» используют в начале пуска, переходя затем на «треугольник». Применяется также схема подключения трехфазного электродвигателя на 220 вольт.

Разновидностей моторов много, но для всех, главной характеристикой является напряжение, подаваемое на механизмы, и мощность самих двигателей.

При подключении к 220в на мотор действуют высокие пусковые токи, снижающие его срок эксплуатации. В промышленности редко используют соединение треугольником Мощные электродвигатели подключают «звездой».

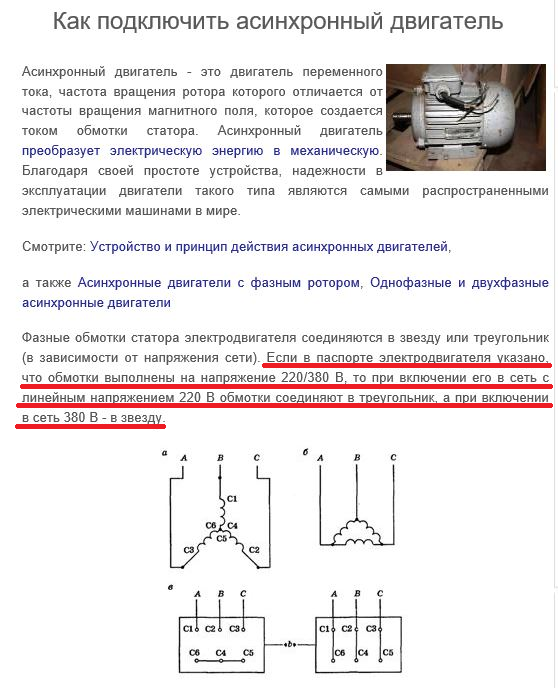

Для перехода со схемы подключения электродвигателя 380 на 220 есть несколько вариантов, каждый из которых отличается преимуществами и недостатками.

Переподключение с 380 вольт на 220

Очень важно понимать, как подключается трехфазный электродвигатель к сети 220в. Чтобы трехфазный двигатель подключить к 220в, заметим, что у него есть шесть выводов, что соответствует трем обмоткам. При помощи тестера провода прозванивают, чтобы найти катушки. Их концы соединяем по два – получается соединение «треугольник» (и три конца).

Для начала, два конца сетевого провода (220 в) подключаем к любым двум концам нашего «треугольника». Оставшийся конец (оставшаяся пара скрученных проводов катушки) подсоединяется к концу конденсатора, а оставшийся провод конденсатора также соединяется с одним из концов сетевого провода и катушек.

От того, выберем мы один или другой, будет зависеть в какую сторону начнет вращаться двигатель. Проделав все указанные действия, запускаем двигатель, подав на него 220 в.

Электромотор должен заработать. Если этого не произошло, или он не вышел на требуемую мощность, необходимо вернуться на первый этап, чтобы поменять местами провода, т. е. переподключить обмотки.

Если при включении, мотор гудит, но не крутиться, требуется дополнительно установить (через кнопку) конденсатор. Он будет в момент пуска давать двигателю толчок, заставляя крутиться.

Видео: Как подключить электродвигатель с 380 на 220

Прозванивание, т.е. измерение сопротивления, проводится тестером. Если такой отсутствует, воспользоваться можно батарейкой и обычной лампой для фонарика: в цепь, последовательно с лампой, подсоединяют определяемые провода. Если концы одной обмотки найдены – лампа загорается.

Труднее гораздо найти определить начало и концы обмоток. Без вольтметра со стрелкой не обойтись.

Подсоединить потребуется к обмотке батарейку, а к другой — вольтметр.

Разрывая контакт провода с батарейкой, наблюдают, отклоняется ли стрелка и в какую сторону. Те же действия проводят с оставшимися обмотками, изменяя, если нужно, полярность. Добиваются чтобы отклонялась стрелка в ту же сторону, что при первом измерении.

Схема звезда-треугольник

В отечественных моторах часто «звезда» собрана уже, а треугольник требуется реализовать, т.е. подключить три фазы, а из оставшихся шести концов обмотки собрать звезду. Ниже дан чертеж, чтобы разобраться было легче.

Главным плюсом соединения трехфазной цепи звездой считают то, что мотор вырабатывает наибольшую мощность.

Тем не менее, подобное соединение «любят» любители, но не часто применяют на производствах, поскольку схема подключения сложная.

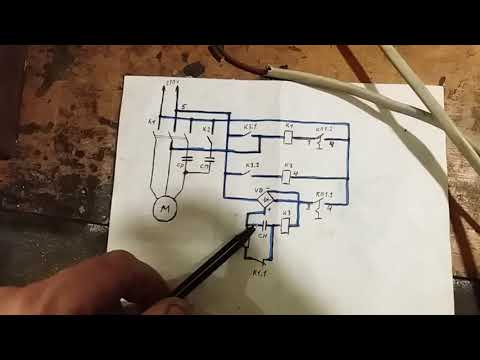

Чтобы она работала необходимо три пускателя:

К первому из них –К1 с одной стороны подключается обмотка статора, с другой – ток. Оставшиеся концы статора соединяют с пускателями К2 и К3, а затем для получения «треугольника» к фазам подключаются и обмотка с К2.

Подключив в фазу К3, незначительно укорачивают оставшиеся концы для получения схемы «звезда».

Важно: недопустимо одновременно включать К3 и К2, чтобы не произошло короткое замыкание, которое может приводить к отключению автомата мотора электрического. Во избежание этого, применяют электроблокировку. Работает это так: при включении одного из пускателей, другой отключается, т.е. его контакты размыкаются.

Как работает схема

При включении К1 с помощью реле времени включается К3. Мотор трехфазный, включенный по схеме «звезда» работает с большей мощностью, чем обычно. После некоторого времени, размыкаются контакты реле К3, но запускается К2. Теперь схема работы мотора — «треугольник», а мощность его становится меньше.

Когда требуется отключение питания, запускается К1. Схема повторяется при последующих циклах.

Очень сложное соединение требует навыков и не рекомендуется к реализации новичками.

Другие подключения электродвигателя

Схем несколько:

1. Более часто, чем вариант описанный, применяется схема с конденсатором, который поможет значительно уменьшить мощность. Одни из контактов рабочего конденсатора подключается к нулю, второй – к третьему выходу мотора электрического. В результате имеем агрегат малой мощности (1,5 Вт). При большой мощности двигателя, в схему потребуется внесение пускового конденсатора. При однофазном подключении он просто компенсирует третий выход.
2. Асинхронный мотор несложно соединить звездой или треугольником при переходе с 380в на 220. У таких моторов обмоток три. Чтобы изменить напряжение, необходимо выходы, идущие к вершинам соединений, поменять местами.
3. При подключении электромоторов, важно тщательно изучить паспорта, сертификаты и инструкции, потому что в импортных моделях встречается часто «треугольник», адаптированный под наши 220В. Такие моторы при игнорировании этого и включении «звездой, просто сгорают. Если мощность более 3 кВт, к бытовой сети мотор нельзя. Чревато это коротким замыканием и даже выход из строя автомата УЗО.

Рекомендуем:

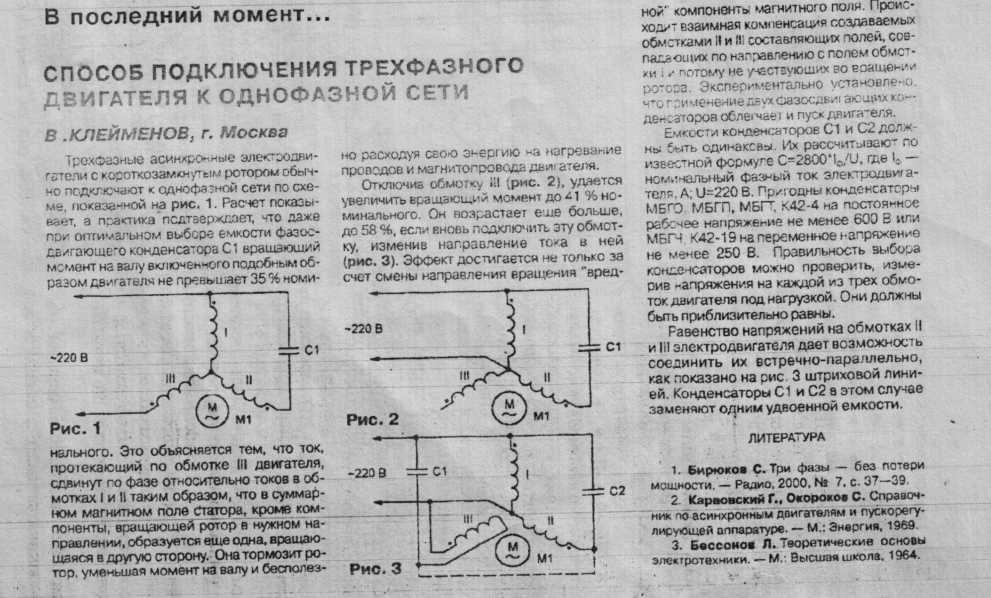

Включение трехфазного двигателя в однофазную сеть

Ротор, подключенного к трехфазной цепи трехфазного двигателя, вращается благодаря магнитному полю, создаваемом током, идущим в разное время по разным обмоткам. Но, при подключении такого двигателя к цепи однофазной, не возникает вращающий момент, который мог бы вращать ротор. Наиболее простым способом подключения двигателей трехфазных к однофазной цепи является подсоединение его третьего контакта через фазосдвигающий конденсатор.

Включенные в однофазную сеть такой мотор имеет такую же частоту вращения, как при работе от трехфазной сети. Но о мощности нельзя сказать этого: ее потери значительны и зависят они от емкости конденсатора фазосдвигающего, условия работы мотора, выбранной схемы подключения. Потери на ориентировочно достигают 30-50%.

Цепи могут быть двух — , трех-, шестифазными, но наиболее применяемыми являются трехфазные. Под трехфазной цепью понимают совокупность цепей электрических с одинаковой частотой синусоидальной ЭДС, которые отличаются по фазе, но создаются общим источником энергии.

Если нагрузка в фазах одинакова, цепь является симметричной. У трехфазных несимметричных цепей – она разная. Полная мощность складывается из активной мощности трехфазной цепи и реактивной.

Хотя большинство двигателей справляется с работой от однофазной сети, но хорошо работать могут не все. Лучше других в этом смысле двигатели асинхронные, которые рассчитаны на напряжение 380/220 В (первое — для звезды, второе – треугольника).

Это рабочее напряжение всегда указывают в паспорте и на прикрепленной к двигателю табличке. Также там указана схема подключения и варианты ее изменения.

Если присутствует «А», это свидетельствует о том, что использоваться может как схема «треугольник», так и «звезда». «Б» сообщает о том, что подключены обмотки «звездой» и не могут быть соединены по – другому.

Получится в результате должно: при разрыве контактов обмотки с батареей, электрический потенциал той же полярности (т.е. отклонение стрелки происходит в ту же сторону) должен появляться на двух оставшихся обмотках. Выводы начала (А1, В1, С1) и конца (А2, В2, С2) помечают и подсоединяют по схеме.

Использование магнитного пускателя

Применение схемы подключения электродвигателя 380 через пускатель хорошо тем, что пуск производить можно дистанционно. Преимущество пускателя перед рубильником (или другим устройством) в том, что пускатель можно разместить в шкафу, а в рабочую зону вынести элементы управления, напряжение и токи при этом минимальны, следовательно, провода подойдут меньшего сечения.

Помимо этого, подключение с использованием пускателя обеспечивает безопасность в случае, если «пропадает» напряжение, поскольку при этом происходит размыкание силовых контактов, когда же напряжение вновь появится, пускатель без нажатия пусковой кнопки его не подаст на оборудование.

Схема подключения пускателя асинхронного двигателя электрического 380в:

На контактах 1,2,3 и пусковой кнопке 1 (разомкнутой) напряжение присутствует в начальный момент. Затем оно подается через замкнутые контакты этой кнопки (при нажатии на «Пуск») на контакты пускателя К2 катушки, замыкая ее. Катушкой создается магнитное поле, сердечник притягивается, контакты пускателя замыкаются, приводя в движение мотор.

Одновременно с этим происходит замыкание контакта NO, с которого подается фаза на катушку через кнопку «Стоп». Получается, что, когда отпускают кнопку «Пуск», цепь катушки остается замкнутой, как и силовые контакты.

Нажав «Стоп», цепь разрывают, возвращая размыкая силовые контакты. С питающих двигатель проводников и NO исчезает напряжение.

Видео: Подключение асинхронного двигателя. Определение типа двигателя.

{SOURCE}

Как лучше подключить асинхронный двигатель на 220. Составление батареи емкостей. Подключение асинхронного двигателя к однофазной сети.

Как подключить трех фазный двигатель в сеть переменного тока напряжением в 220 В — спросите вы. Ведь на самом двигателе 3 фазы а сеть имеет 2 провода. Давай попробуем с этим разобраться.

Внешний вид асинхронного двигателя

Асинхронными двигателями они называются потому что у них отличаются частоты вращения магнитного поля статора и ротора. Получается что ротор пытается догнать или сравнять эти частоты. Таким образом и происходит вращение.

Схема соединения обмоток статора асинхронного двигателя

Обмотки статора, которых там 3 штуки имеют 2 способа подключения:

• соединение в звезду;
• соединение в треугольник.

На крышке двигателя имеются выводы которые обозначаються как C1-C6. C1-C3 это концы обмоток, а C4-C6 это их начала. Как осущствляеться подсоединение обмоток в ту или иную конйигурация показано на рисунках ниже.

Как работает асинхронный двигатель

Принцип действия таких двигателей основан на всеми известным законом электромагнитной индукции. Статор двигателя имеет 3 обмотки на них поочередно подается напряжение. В обмотках возникает электрический ток который также поочередно появляется в этих обмотках.

Электрический ток как известно создает «вокруг» себя переменное магнитное поле. А по закону электромагнитной индукции переменное магнитное поле наводит в металле электрический ток. В результате в обмотке ротора наводится электрический ток. Данный ток создает свое магнитное поле которое взаимодействует с магнитным полем статора. Получается своего рода аналог двух магнитов которые взаимодействуют с собой. Как отталкиваются и притягиваются магниты, объяснять думаю не стоит.

В роторе не подводиться электрический ток — это стоит понимать. Обмотки ротора замыкаются между собой при помощи блока переменных сопротивлений. Переменное сопротивление используется в этом случае для регулировки частоты вращения двигателя. Изменяя при помощи него ток ротора меняется сила взаимодействия ротора и статора.

Схема подключения асинхронного двигателя в сеть 220В

Для того чтобы подключить асинхронный двигатель нам нужно два вывода обмотки соеденить через конденсатор между собой и сделать вывод. При подсоединении нашего асинхронника к сети 220В по схеме представленной выше, выдаваимая им мощность будет составлять 0.7 от номинальной. Это происходит потому что мы присоединяем 3-х вахный двигатель в одно вазную сеть. Для расчета емкости можно использовать приближенную формулу.

• Применение магнитного пускателя для правильного подключения

Однофазные двигали используются для различной бытовой техники. Они есть в насосах, стиральных машинах. Своими руками при необходимости можно отремонтировать и подключить такой агрегат, проверить его обмотку. Для подключения однофазного электродвигателя необходимо выбрать схему, после чего в точности следовать процессу.

Что представляет собой однофазный двигатель? В данном случае ток создает при работе магнитное пульсирующее поле с разной амплитудой. Именно это при запуске мотора делает результирующий момент равным нулю, без специального приспособления он просто не начнет вращаться. Если же ротор приводится в движение в ту или иную сторону (то есть наблюдается его вращение), то один момент начинает преобладать над другим, вал мотора продолжает двигаться.

Запуск мотора осуществляется за счет возникновения магнитного вращающегося поля. Количество обмоток – две, ротор используется короткозамкнутый. В основном двигатели однофазные применяются для маломощных устройств, например, для бытовой техники, для вентиляторов, насосов, для буровых под водяные скважины.

Как своими руками подключить электродвигатель АИРЕ 80 С2

Например, требуется подключение однофазного электродвигателя АИРЕ 80 С2. Пусть он будет иметь такие технические характеристики:

• частота вращения составляет 3000 об./мин;
• мощность мотора равна 2,2 кВт;
• КПД (коэффициент полезного действия) данного мотора равен 76%;
• режим работы – S1;
• cosφ=0,9;
• степень защиты конструкции – IP54;
• мотор может работать в сети 220 В;
• у рабочего конденсатора напряжение равно 450 В;
• емкость используемого рабочего конденсатора составляет 50 мкФ.

Используется такой однофазный двигатель обычно для малогабаритных станков, которые можно применять в быту. Требуется подключение к сети в 220 В. Установочные параметры указывают в паспорте двигателя, на них требуется обратить внимание, так как именно они задают условия использования.

Подключение однофазного электродвигателя осуществляется таким образом:

1. Конструкция двигателя состоит из 2-х обмоток, которые сдвигаются друг относительно друга строго на 90°. Пусковая (вспомогательная) обозначается Z1, Z2, рабочая обмотка – U1, U2. Главная обмотка подключается к однофазной сети, пусковая – через предусмотренный рабочий конденсатор. Важно на этом этапе не ошибиться, у однофазного асинхронного двигателя необходимо сразу после пуска вспомогательную обмотку отключить. У данного типа мотора такая обмотка должна всегда находиться под напряжением, т.е. отключать ее не следует. Это требуется по той причине, что у двигателя имеется магнитодвижущая сила вращающегося типа.
2. Емкость конденсатора равна 50 мкФ, она указывается в паспорте мотора. Конечно, можно емкость рассчитать и самостоятельно, но для этого применяется сложная формула, да и опыт в таких расчетах требуется немалый, поэтому лучше сразу обратить внимание на указываемые технические характеристики.
3. Далее необходимо параллельно рабочему конденсатору подключить пусковой, емкость его определяется только опытным путем посредством получения наибольшего значения пускового момента. Оптимально брать емкость, примерно в 2-3 раза большую, чем емкость рабочего.
4. Пусковой конденсатор подключается при помощи реле времени, хотя такая схема может показаться сложной. Но она более надежная, отличается качеством. Допускается применять и более простую схему, например, с использованием обычной пусковой кнопки.

Для однофазного мотора используются короткозамкнутые роторы. Далее следует обратить внимание на клеммник, который имеет 6 выводов. Для выполнения прямого подключения применяется подача переменного напряжения на 220 В, подается оно на клеммы V1 и W2. Перемычки ставятся между клеммами V1-U2, U1-W2.

Если требуется обратное подключение, то необходимо подать переменное напряжение на 220 В на такие же клеммы, которые использовались ранее, но перемычки ставятся таким образом: U1-V1, W2-U2.

Вернуться к оглавлению

Как проверить работоспособность агрегата

Перед тем как начинать сборку, необходимо выполнить проверку работоспособности двигателя. Для этого мотор сначала включается, эксплуатируется в течение 15 минут. Если корпус мотора сильно нагрелся, то причиной этого могут быть:

• зажатость подшипников;
• сильная изношенность конструкции;
• загрязнение подшипников;
• слишком большая емкость конденсатора.

В этом случае мотор требуется отключить, уменьшить емкость конденсатора или выполнить работы по чистке, ремонту двигателя, т.е. устранить неисправности.

Перед включением однофазного двигателя важно проверить его обмотку.

Перед этим необходимо определить, какая именно обмотка используется. Обычно применяются двухфазные обмотки, которые состоят из 2-х частей:

• пусковая обмотка;
• основная обмотка.

Такая система необходима для того, чтобы обеспечить запуск вращения ротора, именно по этому значению все однофазные двигатели можно разделить на такие категории:

• однофазный электродвигатель с рабочим конденсатором;
• двигатель с пусковой обмоткой.

Схема включения однофазных конденсаторных двигателей: а – с рабочей емкостью Ср, б – с рабочей емкостью Ср и пусковой емкостью Сп.

Например, агрегат имеет 3 вывода, замеры показывают такие значения: 10 Ом, 25 и 15 Ом. После того как измерения проведены, необходимо определить сетевые провода, для которых показания будут составлять 10 и 15 Ом. При этом провод на 10 Ом будет сетевым, а провод на 15 Ом – пусковым, подключаемым через сетевой.

Разновидность обмоток однофазного двигателя может давать и такие показания: 10, 10 и 20 Ом. Обычно подобный электродвигатель используется для бытовых стиральных машин и другого оборудования, предназначенного для дома. Пусковые и рабочие обмотки имеют одинаковое значение, они выполняются так, как для трехфазных агрегатов.

Я рассказывал как подключить и запустить двигатель на 380 Вольт в однофазной электросети 220 В. Сейчас Я расскажу о том, как подключить однофазный электродвигатель от сломавшейся стиральной машины, пылесоса и т. д. Его можно успешно использовать в других целях в домашнем хозяйстве, например для привода точила, полировального станка, газонокосилки и т. п.

Схема подключения коллекторного электродвигателя на 220 Вольт

В электрических дрелях, перфораторах, болгарках и некоторых моделях стиральных машин автоматов используется синхронный коллекторный двигатель. Он успешно запускается и работает в однофазных сетях без лишних пусковых устройств.

Для того, что бы подключить коллекторный электромотор , необходимо соединить между собой перемычкой два конца №2 и №3, один идущий от якоря, а второй от статора. А оставшиеся 2 конца присоединить к электропитанию 220 Вольт.

Помните, что при подключении коллекторного электрического двигателя без блока электроники, он будет работать только на максимальных оборотах, а при запуске будет сильный рывок, большой пусковой ток, искрение на коллекторе.

Может быть мотор и 2 скоростным , тогда со статора будет выходить 3 конец с половины его обмотки. При подключении к нему уменьшится скорость вращения вала, но при этом увеличивается риск нарушения изоляции при запуске мотора.

Для изменения направления вращения необходимо поменять местами концы подключения статора или якоря.

Схемы подключения однофазных асинхронных электродвигателей

Если в однофазных электродвигателях была бы только одна обмотка в статоре, тогда внутри него электромагнитное поле было бы пульсирующим, а не вращающимся. И запуск произошел бы только после раскручивания вала рукой. Поэтому для самостоятельного запуска асинхронных двигателей добавляется вспомогательная обмотка или пусковая, в которой фаза при помощи конденсатора или индуктивности оказывается сдвинутой на 90 градусов. Пусковая обмотка и толкает ротор электродвигателя в момент включения. Основные схемы включения изображены на рисунке.

Первые две схемы рассчитаны на подключение пусковой обмотки на время запуска мотора, но не более 3 секунд по продолжительности. Для этого используется реле или пусковая кнопка, которую необходимо нажать и удерживать пока не запустится мотор.

Пусковая обмотка может подключаться через конденсатор, или в очень редких случаях через сопротивление. В последнем случае обмотка должна быть намотана по бифилярной технологии, т.е сопротивление является частью обмотки. Оно увеличивается в ней за счет длины провода, но при этом индуктивность катушки не меняется.

В третьей самой распространенной схеме конденсатор постоянно включен к сети при работе электродвигателя, а не только на время его запуска.

Что бы определить какие провода идут на каждую из обмоток, сначала вызваниваем их по парам, а затем меряем сопротивление каждой по . У пусковой обмотки сопротивление всегда будет больше (обычно около 30 Ом), чем у рабочей обмотки (чаще всего в районе 10-13 Ом).

Подбирать конденсатор необходимо по потребляемому току мотором, например для I = 1.4 А потребуется конденсатор емкостью 6 мкФ.

Как подключить электродвигатель стиральной машины

В современных стиральных машинах могут стоять либо коллекторные или трехфазные двигатели. Последние можно запустить только при помощи электронного пуск-регулирующего устройства, которое необходимо будет достать со стиральной машины и переделать схему на ручной запуск. Но для этого надо хорошо разбираться в радиотехнике.

Коллекторный двигатель же двигатель от стиральной машины подключить очень просто.

Как правило на колодку подключения выходит 6-7 проводов, не считая на заземление корпуса.

Два провода идут с тахометра, которые не будут использоваться. И по паре проводов выходит со статора и якоря (ротора). Так же иногда может выходить еще один конец с половины обмотки.

Вызваниваем пары обмоток и соединяем перемычкой между собой конец роторной с началом статарной обмотки. На начало роторной подключаем один конец электропитания и другой- на конец статарной.

Если необходимо подключение второй скорости , тогда один конец электропитания подключаем к выходу с половины обмотки. У нее будет меньше сопротивление, чем у целой.

Иногда на колодку подключения еще может выходить дополнительно пара контактов от термозащиты.

В старых стиральных машинах советского образца стояли простые асинхронные электродвигатели с пусковой обмоткой. Для их запуска рекомендую использовать соответствующее реле от стиральной машины, которое устанавливается только вертикально по указателю на корпусе. Подключение производится по этой схеме.
А можно запустить и по другой схеме только с рабочим конденсатором, подключенным к пусковой обмотке.

Проверка работоспособности

Для того, что бы проверить правильность собранной схемы необходимо включить электродвигатель и дать ему поработать сначала одну минуту, а затем около 15. Если двигатель горячий, то причинами может быть:

1. Изношенность, загрязненность или зажатость подшипников.
2. Большая ёмкость конденсатора , отключите его и запустите двигатель рукой, если он перестанет греться- уменьшите емкость конденсаторов.

Похожие материалы:

Содержание:

Работа трехфазных электродвигателей считается гораздо более эффективной и производительной, чем однофазных двигателей, рассчитанных на 220 В. Поэтому при наличии трех фаз, рекомендуется подключать соответствующее трехфазное оборудование. В результате, подключение трехфазного двигателя к трехфазной сети обеспечивает не только экономичную, но и стабильную работу устройства. В схему подключения не требуется добавление каких-либо пусковых устройств, поскольку сразу же после запуска двигателя, в обмотках его статора образуется магнитное поле. Основным условием нормальной эксплуатации таких устройств является правильное выполнение подключения и соблюдение всех рекомендаций.

Схемы подключения

Магнитное поле, создаваемое тремя обмотками, обеспечивает вращение ротора электродвигателя. Таким образом, электрическая энергия преобразуется в механическую.

Подключение может выполняться двумя основными способами — звездой или треугольником. Каждый из них имеет свои достоинства и недостатки. Схема звезды обеспечивает более плавный пуск агрегата, однако мощность двигателя падает примерно на 30% от номинальной. В этом случае подключение треугольником имеет определенные преимущества, поскольку потеря мощности отсутствует. Тем не менее, здесь тоже есть своя особенность, связанная с токовой нагрузкой, которая резко возрастает во время пуска. Подобное состояние оказывает негативное влияние на изоляцию проводов. Изоляция может быть пробита, а двигатель полностью выходит из строя.

Особое внимание следует уделить европейскому оборудованию, укомплектованному электродвигателями, рассчитанными на напряжения 400/690 В. Они рекомендованы к подключению в наши сети 380 вольт только методом треугольника. В случае подключения звездой, такие двигатели сразу же сгорают под нагрузкой. Данный метод применим только к отечественным трехфазным электрическим двигателям.

В современных агрегатах имеется коробка подключения, в которую выводятся концы обмоток. Их количество может составлять три или шесть. В первом случае схема подключения изначально предполагается методом звезды. Во втором случае электродвигатель может включаться в трехфазную сеть обоими способами. То есть, при схеме звезда три конца, расположенные в начале обмоток соединяются в общую скрутку. Противоположные концы подключаются к фазам сети 380 В, от которой поступает питание. При варианте треугольник все концы обмоток последовательно соединяются между собой. Подключение фаз осуществляется к трем точкам, в которых концы обмоток соединяются между собой.

Использование схемы «звезда-треугольник»

Сравнительно редко используется комбинированная схема подключения, известная как «звезда-треугольник». Она позволяет производить плавный пуск при схеме звезда, а в процессе основной работы включается треугольник, обеспечивающий максимальную мощность агрегата.

Данная схема подключения довольно сложная, требующая использования сразу трех , устанавливаемых в соединения обмоток. Первый МП включается в сеть и с концами обмоток. МП-2 и МП-3 соединяются с противоположными концами обмоток. Подключение треугольником выполняется ко второму пускателю, а подключение звездой — к третьему. Категорически запрещается одновременное включение второго и третьего пускателей. Это приведет к короткому замыканию между фазами, подключенными к ним. Для предотвращения подобных ситуаций между этими пускателями устанавливается блокировка. Когда включается один МП, у другого происходит размыкание контактов.

Работа всей системы происходит по следующему принципу: одновременно с включением МП-1, включается МП-3, подключенный звездой. После плавного пуска двигателя, через определенный промежуток времени, задаваемый реле, происходит переход в обычный рабочий режим. Далее происходит отключение МП-3 и включение МП-2 по схеме треугольника.

Трехфазный двигатель с магнитным пускателем

Подключение трехфазного двигателя с помощью магнитного пускателя, осуществляется также, как и через автоматический выключатель. Просто эта схема дополняется блоком включения и выключения с соответствующими кнопками ПУСК и СТОП.

Одна нормально замкнутая фаза, подключенная к двигателю, соединяется с кнопкой ПУСК. Во время нажатия происходит смыкание контактов, после чего ток поступает к двигателю. Однако, следует учесть, что в случае отпускания кнопки ПУСК, контакты окажутся разомкнутыми и питание поступать не будет. Чтобы не допустить этого, магнитный пускатель оборудуется еще одним дополнительным контактным разъемом, так называемым контактом самоподхвата. Он выполняет функцию блокировочного элемента и препятствует разрыву цепи при выключенной кнопке ПУСК. Окончательно разъединить цепь можно только с помощью кнопки СТОП.

Таким образом, подключение трехфазного двигателя к трехфазной сети может быть выполнено различными способами. Каждый из них выбирается в соответствии с моделью агрегата и конкретными условиями эксплуатации.

Возможно не все знают, что существует несколько способов подключения трёхфазного асинхронного электродвигателя к трёхфазной сети. Давайте с Вами их разберём и посмотрим на те достоинства и недостатки, которыми они обладают. Итак, есть такие варианты подключения — прямой пуск, пуск по схеме звезда/треугольник, пуск электродвигателя через устройство плавного пуска и запуск его через частотный преобразователь (частотник, векторный преобразователь, частотный преобразователь, частотный инвертор).

Самым простым типом подключения трёхфазного двигателя к сети с тремя фазами является схема прямого пуска. В данном способе подключения берутся просто три провода, идущие от электродвигателя через переключающее устройство (автоматический выключатель, контактор, магнитный пускатель) подсоединяются к питающей трёхфазной электрической сети. К достоинству этого варианта подключения электродвигателя относится его простота и дешевизна (нужно минимум дополнительных устройств). К минусам можно отнести тот факт, что при таком соединении в момент включения двигателя возникает эффект токовой перегрузки по причине больших пусковых токов (в момент старта они в 7 раз превышают номинальное значение). При небольших мощностях электродвигателя (примерно до 4 кВт) этот негативный эффект не приносит больших неприятностей, а вот уже свыше 4 кВт, лучше этот феномен исключать.

Классическим способом (типом) подключения трёхфазного двигателя к трёхфазной сети является вариант звезда/треугольник. То есть, как известно обмотки асинхронного электродвигателя можно подключить по схеме звезды и по схеме треугольника. Когда подключение происходит по схеме звезда, при номинальном напряжении мощность двигателя равна 0.59 (от 1). То есть, она меньше возможной мощности этого движка. Когда мы электрический двигатель (его обмотки) включаем по схеме треугольника, то в этом случае движёк выдаёт полную свою мощность.

Следовательно, что бы избежать больших пусковых токов при старте движка мы сначала включаем электродвигатель по схеме звезды, а когда он наберёт нужные обороты, переключаем схему на треугольник, что позволит сделать более плавный пуск, а после выйти на свои полные обороты и мощность. При таком типе подключения трёхфазного электрического двигателя к трёхфазной сети используется более сложная схема (следовательно и дополнительных устройств управления будет больше, что скажется на общей стоимости данной схемы подключения).

Третьим способом подключения электродвигателя к сети (трёхфазной) будет вариант с использованием плавного пуска. Плавный пуск представляет собой симисторное устройство, которое не позволяет в момент пуска движка нарастать току. Естественно, это рациональный вариант подключения электродвигателя, но оно и по стоимости будет дороже обходиться чем применение вышеописанных вариантов.

Ну и наиболее дорогостоящий, но и наиболее лучший способ подключения трёхфазного двигателя к трёхфазной сети будет с использованием преобразователя частоты, которое также называют частотниками, инверторами частоты, векторными преобразователями. Его применение имеет массу преимуществ. Он способен в полном диапазоне частоты вращения электродвигателя регулировать обороты. При чём содержит в себе много режимов работы, имеет управление через внешние электронные и информационные системы. Само собой частотник содержит все защиты от токовых перегрузок, коротких замыканий, неправильного подключения фаз и т.д. Если нет ограничений на бюджет, это самый лучший вариант способа подключения двигателя к трёхфазной электрической сети.

P.S. Как видно каждый тип подключения имеет свои достоинства и недостатки. И всё в основном упирается именно в бюджет, ну и в целесообразность, конечно же. При небольших мощностях электродвигателя дешевле использовать простое прямое включение. Что бы избежать чрезмерных пусковых токов, применяйте схему звезда/треугольник. Если позволяют денежные средства, ставьте плавные пуски и частотные преобразователи.

Как переделать двигатель с 380 на 220. Как переделать трехфазный двигатель для подключения в однофазную сеть

ГлавнаяРазноеКак переделать двигатель с 380 на 220

Как Переделать Двигатель 380 На 220 ~ SIS26.

RU

Как подключить электродвигатель с 380 на 220: схемы

Бывают ситуации, когда оборудование, рассчитанное на 380 вольт, нужно подключить к домашней сети на 220 В. Потому что двигатель при всем этом не запустится, нужно поменять в нем некие детали. Это можно без усилий сделать без помощи других. Даже невзирая на то что КПД несколько снизится, таковой подход бывает оправданным.

Трехфазные и однофазные двигатели

Чтоб разобраться, как подключить электродвигатель с 380 на 220 Вольт, узнаем, что означает питание на 380 вольт.

Трехфазные двигатели имеют огромное количество преимуществ по сопоставлению с бытовыми однофазовыми. Потому их применение в индустрии широко. И дело заключается не только лишь в мощности, да и в коэффициенте полезного деяния. – Двигатель глохнет на сигнала на форсунки и один как проверить снятый. В их также предусмотрены пусковые обмотки и конденсаторы. Это упрощает конструкцию механизма. Инструкция, как подключить электродвигатель с 380 на 220. Разные методы подключения электродвигателя. Например, пусковое защитное реле холодильника выслеживает, сколько врублено обмотки. А в трехфазном движке в этом элементе необходимость отпадает.

Это достигается 3-мя фазами, во время работы которых снутри статора крутится электрическое поле.

Почему 380 В?

Когда поле снутри статора крутится, ротор двигается также. Обороты не совпадают с пятьюдесятью Герцами сети из-за того, что больше обмоток, количество полюсов хорошее, также по различным причинам происходит проскальзывание. Эти характеристики используются для регуляции вращения моторного вала.

Все три фазы имеют значение по 220 В. Но разница меж хоть какими 2-мя из их в хоть какое время будет хорошим от 220. Так и получится 380 Вольт. как снять двигатель ваз 2108-2115 сделай сам! Как снять задний бампер на ваз 2114,2113. Другими словами двигатель применяет 220 В для работы, при всем этом имеется сдвиг фаз, составляющий 100 20 градусов.

Поэтому как подключить электродвигатель 380 на 220 Вольт впрямую нереально, приходится использовать ухищрения. Конденсатор считается самым обычным методом. Необходимо посмотреть на бирке двигателя, р = 1,73 * 380 * 1,16 * 0,67 =510,9 как запустить двигатель:. Когда емкость проходит фазу, последняя меняется на девяносто градусов. Хоть до 100 20 она не доходит, этого довольно для пуска и работы трехфазного мотора.

Как подключить электродвигатель с 380 на 220 В

Для реализации задачки нужно осознавать, как устроены обмотки. Обычно корпус защищен кожухом, а под ним размещена разводка. Сняв его, необходимо изучить содержимое. Нередко тут можно отыскать схему соединений. Чтоб подключение электродвигателя к сети 380-220 состоялось, употребляется коммутация в форме звезды. Концы обмоток находятся в общей точке, которая именуется нейтралью. Фазы подаются на обратную сторону.

«Звезду» придется поменять. Для этого обмотки мотора нужно соединить в другую форму — в виде треугольника, объединив их на концах вместе.

Как подключить электродвигатель с 380 на 220: схемы

Схема может смотреться последующим образом:

• напряжение сети прикладывается к третьей обмотке;
• тогда на первую обмотку напряжение перейдет через конденсатор при фазовом сдвиге в девяносто градусов;
• на 2-ой обмотке скажется разница напряжений.

Как подключить двигатель 380 на 220 легко быстро просто

Как подключить асинхронный трехфазный электродвигатель в однофазовую сеть.Как сделать переделать наждак.

Двигатель 380 в 220

Включение двигателя 380В. 3 фазы в бытовую сеть 220В.

Понятно, что сдвиг фаз получится на девяносто и 40 5 градусов. Из-за этого вращение равномерным не получится. К тому же форма фазы на 2-ой обмотке не будет синусоидальной. Потому, после того как подключить трехфазный электродвигатель к 220 вольтам получится, он не сумеет реализовываться без утрат мощности. Что он на 380. На 220 переделать двигатель 11квт с 380 на 220, как подключить с 380 на 220. Время от времени вал даже залипает и перестает вертеться.

Рабочая емкость

После набора оборотов емкость запуска уже будет не нужна, потому что сопротивление движению станет малозначительным. Для разряжения емкости ее укорачивают на сопротивление, через которое ток уже не пройдет. Для правильного выбора рабочей и пусковой емкости сначала необходимо учесть, что рабочее конденсаторное напряжение должно значительно перекрывать 220 Вольт. Минимум оно должно составлять 400 В. Также необходимо направить внимание на провода, чтоб токи были созданы для однофазовой сети.

При очень малой рабочей емкости вал будет залипать, потому для него употребляется изначальное ускорение.

Рабочая емкость зависит также от последующих причин:

• Чем сильнее мотор, тем больше конденсаторный номинал будет нужно. Если значение составляет 250 Вт, то хватит и нескольких 10-ов мкФ. Но если мощность будет выше, то и номинал может считаться сотками. Как снять двигатель на ваз — luxvaz. Конденсаторы лучше получать пленочные, так как электронные придется дополнительно доделывать (они созданы для неизменного, а не переменного тока, и без переделок могут подорваться).
• Чем больше обороты мотора, тем и номинал нужен выше. Если взять двигатель на 3000 об/мин и мощностью 2,2 кВт, то батарея ему будет нужно от 200 до 250 мкФ. А это большущее значение.

Еще эта емкость зависит и от нагрузки.

Завершающий этап

Понятно, что электронный двигатель 380 В в 220 Вольтах будет лучше работать в этом случае, если напряжения получатся с равными значениями. Для этого обмотку, подсоединяющуюся к сети, трогать не надо, но потенциал измеряется на обеих других.

У асинхронного мотора имеется свое реактивное сопротивление. Как переделать электродвигатель с 380 на 220. Нужно найти минимум, при котором он начнет вращение. После чего номинал понемногу наращивают до того времени, пока все обмотки не выравняются.

Но когда двигатель раскрутится, может получиться, что равенство нарушится. Это происходтит из-за понижения сопротивления. Потому, перед тем как подключить электродвигатель с 380 на 220 Вольт и зафиксировать это, необходимо сравнять значения и при работающем агрегате.

Напряжение может быть и выше 220 В. Поглядите, чтоб обеспечивалась размеренная стыковка контактов, и не было утраты мощности либо перегрева. Идеальнее всего коммутация делается на особых клеммах с закрепленными болтами. После того как подключить электродвигатель с 380 на 220 Вольт вышло с необходимыми параметрами, на агрегат опять надевают кожух, а провода пропускают по краям через резиновый уплотнитель.

Что еще может случиться и как решить проблемы

Часто после сборки находится, что вал крутится не в ту сторону, в которую необходимо. Направление нужно поменять.

Для этого третью обмотку подключают через конденсатор к резьбовой клемме 2-ой обмотки статора.

Бывает, что из-за долговременной работы со временем возникает шум мотора. Но этот звук совершенно другого рода по сопоставлению с рокотом при неверном подключении. Случается с течением времени и вибрация мотора. Время от времени даже приходится с силой крутить ротор. Как правило это вызвано износом подшипников, из-за чего появляются очень огромные зазоры и возникает шум. Как своими руками переделать электродвигатель с 380 на 220 вольт. Рабочие схемы для переделки, подбор конденсаторов и реверсирование мотора. С течением времени это может привести к заклиниванию, а позднее — к порче деталей мотора.

Лучше такового не допускать, по другому механизм придет в негодность. Проще поменять подшипники на новые. Вопрос установки дисковых тормозов на задние колеса ваз 2114 как снять двигатель на. Тогда электродвигатель прослужит еще долгие и длительные годы.

sis26.ru

Как переделать трехфазный двигатель для подключения в однофазную сеть

Работа любого трехфазного асинхронного двигателя рассчитана на два основных напряжения, присутствующих в трехфазной сети, из которых чаще всего встречаются номинальные значения в 380 или 220 вольт. При возникновении определенных ситуаций, нередко возникает вопрос, как переделать трехфазный двигатель для подключения в однофазную сеть. Как переделать электродвигатель с 380 на 220 Электродвигатель переключается с одного вида напряжения на другой при помощи специальных подключений обмоток. Для 380-ти вольт – это положение «звезда», а для 220-ти вольт применяется «треугольник». На практике,  схема переключения «звезда-треугольник» осуществляются с помощью специальных колодок подключения, установленных на двигателе. Колодка имеет шесть выводов, соединенных перемычками в определенном порядке. При отсутствии в двигателе колодок и наличии шести выводов, провода собираются в пучки, по три вывода в каждом. Один пучок содержит в себе начало обмотки, а другой пучок является концом обмотки, то есть обмотки последовательно соединяются между собой. Таким образом, вопрос, как переделать трехфазный двигатель для подключения в однофазную сеть, технически вполне решаемый. Однако, применяемые в цепи конденсаторы, вовсе не способствуют нормальной работе электродвигателя. Конечно, электродвигатель будет работать, но его максимальная мощность будет составлять всего 70% от номинальной. Пусковой момент находится в прямой зависимости от величины пусковой емкости конденсатора. Постоянно изменяющаяся нагрузка вызывает определенные сложности при подборе оптимальной емкости. Применение трехфазного двигателя в однофазной сети является вынужденной мерой, хотя во многих ситуациях, это единственный выход. Расчет емкости конденсатора Формулы, позволяющие рассчитать рабочую емкость конденсатора, в данном случае не могут быть использованы по следующим причинам: Электродвигатель почти не работает с номинальной мощностью, и в случае недогрузки он будет перегреваться. Это произойдет из-за того, что конденсатор обладает излишней емкостью, а это увеличивает в обмотке силу тока. Номинальная и фактическая емкость конденсатора различаются между собой на 20%, что отмечено на корпусе. На практике, это значение гораздо больше, поэтому, конденсатор следует подбирать для каждого конкретного двигателя, таким образом, выравнивая значение токов. Любая однофазная электрическая сеть работает от напряжения 220 вольт, поэтому двигатель подключается с применением схемы «треугольника». Запускать двигатель без нагрузки можно только с одним рабочим конденсатором.

electric-220.ru

Как переделать двигатель 380 на 220 и другое видео

Как подключить двигатель 380 на 220 легко быстро простоКак подключить асинхронный трехфазный электродвигатель в однофазную сеть.Как сделать переделать наждак… подключение двигателя 380 на 220 вольтПоказана вся процедура подключения двигателя 380 Вольт, от однофазной сети 220 вольт. Также дан ответ, как… двигатель 380 в 220Включение двигателя 380В. 3 фазы в бытовую сеть 220В. Как переделать двигатель 380 на 220 вольт \How to remake the motor from 380 to 220Переделка асинхронного двигателя 380v под 220v Простая, но очень полезная доработка двигателя, когда нет возмо… 380 в 220 без потери мощности и без конденсаторовКонтроллер и в нем же схема http://www.nxp.com/assets/documents/data/en/data-sheets/MC3PHAC.pdf ДАТАШИТ НА СИЛОВОЙ МОДУЛЬ … Электродвигатель 380 на 220 если всего 3 провода выходит из обмотки Как быстро и просто подключить трехфазный двигатель в однофазную сеть DuMA8819 Как подключить двигатель 380 вольт к 220 вольтОчень простая схема. Подключит даже школьник. как подключить трехфазный двигатель в однофазную сеть Как подключить электродвигатель 380 на 220 Шок движок .Как подключить швейную машинку с 380в220 вольт 1 часть.Многие сталкиваются с данной проблемой ,и я не исключение. В ролике я показал свой опыт ну а что вышло смотри… Как переделать электродвигатель из «ЗВЕЗДЫ» в «ТРЕУГОЛЬНИК»Иногда бывает что у трехфазных двигателей в клемной коробке только три провода и подключать такой мотор. .. Лучшая схема подключения двигателя 380 в 220 «НЕПОЛНАЯ ЗВЕЗДА»Помощь каналу: http://www.donationalerts.ru/r/reengineering Я в ВК https://vk.com/aleksandr_reengineering Группа в ВК https://vk.com/aleksandr_reng. бесконденсаторный запуск 3х фазного двигателя от 220в Как подключить двигатель на 380в к сети 220в. Схема. Очень просто.Подключение трех фазного двигателя на 380в, к сети 220в. Схема подключения. подключения дв на 380 вольт от сети 220 вольтЕсли у вас 3 провода значить скорей всего он на 380 вольт ,также может что ДВ уже до вас был перебран на 220в. как подключить электродвигатель 380 на 220Сам запуск электродвигателя не снял на видео, так как спешил нужно было ещё идти и подключать. Электродвига… правильный подбор конденсаторов для электродвигателяСтатья с дополнениями: http://shenrok.blogspot.com/p/blog-page_19.html. Как подключить 3-фазный двигатель в сеть на 220вольт !!! От #СтальногоЖука 😊Бюджетное подключение асинхронного электродвигателя с 380 на 220 вольт!!!Budget connection asynchronous motor with 380 to 220 volts!!!. .. Как подключить трёхфазный двигатель к однофазной сети.Рассматриваем подключение трехфазного асинхронного двигателя к однофазной сети по схеме треугольника…

videoproremont.ru

Как подключить трехфазный электродвигатель в сеть 220В: советы

Нередко возникает необходимость в домашнем хозяйстве или при проведении ремонтных работ произвести подключение трехфазного электродвигателя в сеть 220 Вольт. Эти устройства работают от напряжения 380 В. Но, как известно, в большинстве домов питающая сеть имеет лишь 220В. Как подключить трехфазный электродвигатель в сеть 220В? Узнаем об этом из нашей статьи.

Как подключить трехфазный двигатель в однофазную сеть

Рассмотрим пример со швейной машиной. Проблем на фабрике с подключением, конечно, не возникнет. Но для работы в однофазной сети нужно электродвигатель слегка подправить. Например, изменить схему подключения обмоток с формы звезды на треугольник. Конечно, нужно придерживаться полярности. Благодаря такой переделке, удастся подключить трехфазный электродвигатель в сеть 220В.

Мощность мотора швейной машины составляет 0,4 кВт. Если можно приобрести пусковые металлобумажные конденсаторы МБТТ, МБГО или МБГО с 50 или 100 мкФ емкостью и рабочим напряжением от 450 до 600, то проблем с пуском не будет. Однако стоить они могут слишком дорого. Поэтому лучше поискать альтернативные «дешевые» варианты решения проблемы.

Таким может стать кратковременное подключение дополнительного электролитического конденсатора. Он должен работать всего две-три секунды, не более. Ведь его работа необходима лишь для запуска электродвигателя. Тогда последний будет функционировать в двухфазном режиме и терять до половины мощности. Запас ее, впрочем, можно предусмотреть. Кстати, такая же потеря мощности будет наблюдаться и при работе с фазосдвигающим конденсатором.

Недостаток метода и решение проблемы

Многим известно, что в сети переменного тока электролитический конденсатор очень быстро разогревается. Электролит в нем вскипает и взрывается. Практика показала, что это может произойти за период от десяти до пятнадцати секунд. Но если этот конденсатор включить лишь на полторы секунды, используя небольшое сопротивление, то устройство не повредится, так как времени для разогрева у него попросту не будет.

В стиральных машинах для кратковременности используется кнопка ПНВС. Она трехконтактная. Два из них имеют фиксацию, а один обходится без нее. За счет последнего контакта конденсатор включается и перестает действовать после прекращения нажатия.

Напряжение на электролитических конденсаторах должно быть не меньше 450В. Поэтому емкость можно набрать из нескольких конденсаторов, помещенных в защитную коробку. Такая схема подключения на практике доказала свою жизнеспособность. Правда, опыты проводились лишь с электрическими двигателями, мощность которых составляла менее одного кВт. Для более мощных моторов, скорее всего, потребуется включение с конденсатором небольшого резистора с ограничением тока и необходимой рассеивающей мощностью.

Второй способ

Рассмотрим, как подключается асинхронный с короткозамкнутым ротором трехфазный электродвигатель в однофазной сети.

На практике даже при наилучшем выборе емкости фазосдвигающего конденсатора вращающий момент не будет выше тридцати пяти процентов номинального. Это получается из-за того, что протекающий по одной обмотке ток, сдвинут по фазе относительно других обмоток. Поэтому в магнитном поле статора создается еще одна составляющая, помимо той, что вращает ротор в необходимом направлении.

Образованная компонента же вращается в противоположную сторону и тормозит ротор, сокращая момент на валу и тратя энергию, нагревая обычные и магнитные провода мотора. Но если отключить обмотку, то вращающий момент увеличится до сорока одного процента. А если изменить в ней направление тока и снова подключить, то он увеличится еще больше и может составить до пятидесяти восьми процентов.

Как еще улучшить процесс

Такая оптимизация процесса возможна не только благодаря смене направления вращения компоненты. Получается еще и компенсация полей других обмоток, которые совпадают в направлении и не участвуют в роторном вращении. Пуск двигателя улучшится и при использовании двух фазосдвигающих конденсаторов.

Их емкости должны быть одинаковы. Такие показатели рассчитываются по специальной формуле. Они проверяются путем измерения напряжения на обмотках и должны показать примерно одинаковые результаты.

Равные напряжения можно встречно параллельно соединить штриховой линией.

Как подключить трехфазный двигатель в сеть 220 Вольт

Радиолюбителям часто приходится использовать рассматриваемые моторы. Поэтому о том, как подключить трехфазный электродвигатель в сеть 220В, им знать крайне необходимо. Уже известно, что для этого совсем необязательно иметь трехфазную сеть. Лучше подключить третью обмотку посредством фазосдвигающего конденсатора.

Для нормальной работы двигателя емкость конденсатора меняют, учитывая количество оборотов. На практике это условие выполнить очень трудно. Из положения выходят двухступенчатым путем: двигатель включают с пусковой емкостью и оставляют при этом рабочую. В ручном режиме он переключается на рабочую.

Конденсатор используется только бумажного типа, а его рабочее напряжение должно быть больше в полтора раза, чем напряжение сети. Схема реверсирования двигателя с конденсаторным пуском довольно проста. При срабатывании переключателя мотор изменяет направление вращения. Но нужно знать особенности эксплуатации таких двигателей. Если по обмотке устройство работает вхолостую, ток будет протекать от двадцати до сорока процентов больше номинального. Поэтому при функционировании с нагрузкой рабочая емкость должна быть уменьшена. Если мотор перегрузится, он отключится, и для нового запуска потребуется опять включать конденсатор пуска.

Подключить электродвигатель в сеть 220В можно любой, даже трехфазный. Однако некоторые из них могут работать плохо. Примером является двойная клетка короткозамкнутого ротора МА. Но если схема включения выполнена правильно, и грамотно подобраны необходимые параметры конденсаторов, рабочий процесс будет отличным. Например, удачными вариантами являются асинхронные моторы А, АО2, АПН, АО, АОЛ и УАД.

Минусы трех способов подключения

Недостатками вышеописанных путей является следующее:

• теряется половина от номинальной мощности;
• при питании от однофазной сети запускаются не все модели электродвигателей;
• должны использоваться рабочая и пусковая емкости;
• при холостом ходе ток протекает больше от двадцати до сорока процентов номинального;
• для автоматизированного процесса отключения конденсатора пуска и замены бумажных элементов на электролитические используются дополнительные обороты.

Четвертый способ

Исключить эти недостатки можно, используя следующий способ. Как подключить трехфазный электродвигатель в сеть 220В?

В трехфазном напряжении каждая кривая сдвинута на треть по сравнению с другой.

Так как частота сети составляет пятьдесят герц, период будет равен двадцати микросекундам. Тогда его треть составит 6,666… микросекунд. Возьмем синусоидальное напряжение однофазное на 220В и 50 Герц. Если пропустить его через схему задержки на треть периода, получится сдвинутое напряжение, которое будет по амплитуде и частоте равно первоначальному. Если и его пропустить через такую же схему задержки, то получится сдвинутое напряжение еще на треть периода.

Не знаете, как подключить трехфазный двигатель в однофазную сеть? Схема должна быть изучена вами максимально подробно. А выглядит она следующим образом.

В механизм входит БП и генератор импульсов плюсовой полярности на трансформаторе. Блок питания состоит из второй обмотки трансформатора, выпрямительного моста и стабилизатора. Генератор собран в третьей обмотке трансформатора, резисторе и выпрямителе на диодах. Стабилитрон защищает входы детали от случайного увеличения выше допустимого напряжения, то есть более двенадцати Вольт. В детали находится формирователь прямоугольных импульсов. На выходе подаются прямоугольные импульсы в пятьдесят Герц плюсовой полярности.

При трансформации трехфазного тока могут быть применены три однофазных или специальные трехфазные трансформаторы с сердечником в форме стержней. Соединяться отдельные элементы должны по схеме «звезда-звезда».

Заключение

Таким образом, решение вопроса, как подключить трехфазный электродвигатель в сеть 220В, возможно несколькими путями. Какой-то из них реализовать сложнее, но при этом процесс будет проходить лучше. Другие способы проще, но и не лишены недостатков.

fb.ru

---

• Как ставить на компьютере рисовать схему
• Подключения водонагревателя
• Размеры знаков электробезопасности по госту
• Какую люстру выбрать
• Как сделать ниши для накладных светильников
• Как установить встроенную духовку
• Полоса заземления размеры по пуэ
• Руками usb вентилятор своими руками
• Силикон проводит ток
• Двухфазный счетчик электроэнергии
• Кабель саморегулирующий греющий принцип работы

Как запустить 3-фазную машину с 1-фазным питанием?

• «Я хочу устроить небольшую мастерскую по обработке дерева в своем домашнем гараже; Мне нужно будет запустить рубанок и пылесборник от 3-фазной сети 220».
• «Проверяю, будет ли что-нибудь работать с моей настольной пилой 220 3 л.
• «У меня есть перевернутый фрезерный станок Onsurd 3025 для деревообработки с 3-фазным входом 5 л.с. 230 вольт. У меня только одна фаза к моему магазину».

Знакомо? Ты не одинок! Проклятием многих клиентов является ограничение однофазного бытового электроснабжения.

Не всем повезло, что в их гараже есть трехфазная электроэнергия промышленного класса, но это не мешает нам хотеть использовать эту замечательную вертикальную мельницу, которую мы нашли на eBay, или нуждаться в том, чтобы каким-то образом орошать посевы.

Итак, какие есть варианты? К сожалению, большинство частотно-регулируемых приводов, предназначенных для однофазного входа, обычно имеют максимальную мощность около 3 лошадиных сил. Низкая мощность делает однофазные частотно-регулируемые приводы далеко не идеальными во многих приложениях, а это означает, что решение находится в другом месте. Снижение номинальных характеристик вашего диска может быть вашим лучшим и единственным решением.

Превышение размера вашего привода = снижение номинальных характеристик вашего привода

Начнем с самых основных определений. Что означает снижение номинальных характеристик вашего привода? «Снижение номинальных характеристик» просто означает, что вы берете привод и работаете с мощностью ниже максимальной номинальной.

Помните, что вам также необходимо учитывать такие характеристики, как размер диска, окружающая среда и требования к приложениям.

Как правило, при подключении однофазного входа к трехфазному частотно-регулируемому приводу вы почти всегда подключаете выводы входной линии к L1 и L3 частотно-регулируемого привода. L2 останется открытым, и ничего не будет подключено. Проблема в том, что теперь мы концентрируем одинаковую силу тока на двух фазах вместо трех, что может привести к потенциальному выходу из строя входного диода и перегреву клемм. Чтобы решить эти проблемы, вы должны увеличить размер частотно-регулируемого привода, чтобы учесть большую мощность.

Ниже приведено видео от Тима Уилборна, объясняющее «Как запустить трехфазную машину с однофазным питанием с приводом переменного тока, включая установку частотно-регулируемого привода». умножьте номинальный выходной ток частотно-регулируемого привода на 0,6 (это в основном включает коэффициент sq rt 3 плюс немного, чтобы учесть, что эффективность частотно-регулируемого привода не равна 100%).

Однако, как указывает Fuji Electric:

«Хотя обычно просто удваивают номинальную мощность привода, это может привести к неточному снижению номинальных характеристик. Чтобы убедиться, что инвертор может безопасно работать с током полной нагрузки, потребляемым трехфазным двигателем, просто прочтите диаграмму мощности для однофазной сети, где номинальный выходной ток привода равен или превышает ток полной нагрузки (FLA), указанный на заводской табличке. двигателя»
(Белый лист по расчету однофазной потребляемой мощности Fuji Eco).

Пример однофазного применения:

«У вас трехфазный двигатель 230 В переменного тока мощностью 5 л.с. У вас есть только однофазный источник питания 230 В переменного тока, поэтому вы хотите использовать привод для преобразования энергии. Вам нужно будет снизить номинальные характеристики трехфазного привода, чтобы применить к нему однофазный источник питания. FLA на паспортной табличке двигателя показывает 15Amps. Для того чтобы привод мог справиться с этой токовой нагрузкой, инвертор должен быть рассчитан на выходной ток не менее 15 А при подаче однофазного входного питания.

Чтобы найти подходящий привод, обратитесь к таблице на странице X Руководства по эксплуатации FRENIC-Eco (INR-SI47-1225c-E). Привод, рассчитанный на выходную нагрузку не менее 15 А при однофазном входном напряжении 230 В переменного тока, имеет мощность 10 л.с. Этот привод рассчитан на работу с двигателем с полной нагрузкой до 17 А. Соответствующий номер модели — FRN010F1S-2U , который правильно рассчитан на преобразование вашего однофазного источника питания в трехфазный выход для вашего двигателя»  (Примечания по применению расчета однофазной потребляемой мощности Fuji Eco) .

Итак, как нам найти и установить правильный диск, не повредив оборудование, которое мы собираемся запустить?

Здесь на помощь приходит Fuji! Следуя таблицам снижения номинальных характеристик Fuji, вы сможете использовать однофазный вход при работе частотно-регулируемого привода в соответствии со списком безопасной эксплуатации UL. Вы не хотите рисковать разжиганием огня!

См. примечания по применению ниже, относящиеся к выбранной вами модели Fuji Electric.

Надеюсь, это прольет свет на то, как использовать ваше трехфазное оборудование в сценарии с однофазным входом.

Если вы хотите узнать больше о частотно-регулируемых приводах и их применении, посетите эти блоги →

В противном случае свяжитесь с нами сегодня, и мы будем рады помочь вам найти подходящий привод для вашего приложения!

Большое спасибо Марку Буну, региональному менеджеру по продажам Fuji Electric в Америке, за помощь в создании этого блога.

Может ли частотно-регулируемый привод преобразовать однофазную мощность в трехфазную?

Один из самых частых звонков, которые мы получаем на VFDs.com, касается преобразования фаз: может ли частотно-регулируемый привод (VFD) преобразовать мой однофазный источник питания для работы трехфазного двигателя? Многие из тех, кто звонит нам, рассматривают возможность объединения фазового преобразования и управления скоростью в одном устройстве, и им нравится возможность сэкономить деньги, хлопоты и пространство. Однако, как и в большинстве случаев, на этот вопрос нет простого ответа.

Однофазное питание переменного тока распространено во многих жилых и сельскохозяйственных учреждениях, хотя его также можно увидеть в некоторых промышленных районах. Обычно он имеет только две фазы (L1 и L2) и, возможно, нейтраль. Обычно однофазное питание используется для систем на 120, 240 и иногда 480 В переменного тока. Трехфазные источники питания имеют три фазы (L1, L2 и L3). Трехфазное питание в США обычно составляет 240 и 480 В переменного тока. В некоторых случаях также используются системы до 600 В переменного тока.

Многие люди сталкиваются с проблемами преобразования фаз, когда приобретают новый или подержанный двигатель и обнаруживают, что трехфазный двигатель плохо работает с их однофазной мощностью.

Да, частотно-регулируемый привод может питать трехфазный двигатель от однофазного входного источника питания, но преобразование фаз требует многих соображений, которые обычно не учитываются при покупке частотно-регулируемого привода. В этой статье мы рассмотрим частотно-регулируемый привод, предназначенный для преобразования однофазного в трехфазный, как использовать обычный частотно-регулируемый привод, когда нестандартный частотно-регулируемый привод невозможен, и другие варианты фазового преобразования, когда частотно-регулируемый привод не является лучшим выбором.

Многие производители выпускают линейки частотно-регулируемых приводов, предназначенных для ввода однофазной мощности и вывода трехфазной мощности. Например, серии Galt G200 и серии Mitsubishi D700 и E700 имеют частотно-регулируемые приводы, которые поставляются с завода готовыми к работе от однофазной входной мощности и создают трехфазную выходную мощность для запуска асинхронного двигателя.

На самом деле частотно-регулируемые приводы, спроектированные таким образом, вообще не могут подавать трехфазное питание. Это связано с тем, что вход питания переменного тока имеет только две доступные клеммы для горячих проводов и, следовательно, не может принять дополнительный провод, необходимый для трехфазного входа.

(сверху) Однофазный частотно-регулируемый привод Galt Electric серии G200 без 3-й входной клеммы. (Вверху) Однофазный привод Mitsubishi серии D700. Обратите внимание, что третья клемма (слева) заблокирована.

Если вам нужен частотно-регулируемый привод, готовый к использованию для преобразования однофазной сети в трехфазную, этот вариант часто является для вас отличным вариантом. Эти частотно-регулируемые приводы рассчитаны на основе номинального выходного трехфазного тока вашего двигателя, что упрощает их правильный выбор и установку.

Одним из недостатков ЧРП, настроенных таким образом, является то, что они обычно работают только с двигателями меньшего размера. Упомянутые выше линии Galt и Mitsubishi достигают мощности только до 3 лошадиных сил при настройке на однофазный вход, что ограничивает приложения, в которых они могут использоваться.

Другая проблема заключается в том, что сайт когда-либо обновится до трехфазного питания. Хотя стоимость переключения всей системы на трехфазное питание делает это маловероятным, если это произойдет, то эти ЧРП не смогут работать в трехфазной системе. Эти частотно-регулируемые приводы, как правило, дешевле большинства, но все же жалко выбрасывать их, если они устареют.

Использование стандартных частотно-регулируемых приводов для преобразования фаз

Если ваш двигатель слишком велик для частотно-регулируемых приводов, предназначенных для преобразования фаз, можно использовать стандартный частотно-регулируемый привод для однофазного источника питания. Это делается путем подключения двух горячих проводов для одной фазы к входу переменного тока для частотно-регулируемого привода и оставления одной входной клеммы открытой и неиспользуемой. Это вызывает несколько проблем, которые вы должны учитывать.

Поскольку теперь вы концентрируете одинаковую силу тока на двух фазах вместо трех, вероятно, произойдет отказ входных диодов вашего частотно-регулируемого привода. Чтобы решить эту проблему, вы должны увеличить размер частотно-регулируемого привода, чтобы учесть большую мощность. Консервативное эмпирическое правило заключается в том, чтобы удвоить размер необходимого ЧРП.

Например, если ток полной нагрузки вашего двигателя (FLA) указан как 15, удвойте это значение и определите размер частотно-регулируемого привода, как если бы вам требовалось питание двигателя на 30 ампер. Если вы столкнулись с такой ситуацией, мы рекомендуем вам позвонить одному из наших экспертов, который поможет вам пройти через процесс определения размера и подобрать для вас подходящий частотно-регулируемый привод.

(Вверху) Паспортная табличка двигателя Baldor Reliance . (Вверху) Паспортная табличка двигателя Lincoln . (Вверху) Motor Drives Международная паспортная табличка двигателя .

Этот процесс снижения номинальных характеристик стандартного частотно-регулируемого привода имеет некоторые недостатки. По сравнению с питанием трехфазного двигателя с трехфазным входом вы покупаете гораздо больший привод, что означает больше денег и места. Мы всегда рекомендуем попробовать использовать трехфазный источник питания для питания ваших двигателей, если это возможно, но иногда это не вариант.

Еще один вопрос, который следует учитывать, — как такое использование влияет на гарантию. Существует много брендов частотно-регулируемых приводов, и какой бы из них вы ни выбрали, у него, скорее всего, будет своя собственная гарантийная политика. Если использование частотно-регулируемого привода таким образом аннулирует вашу гарантию, вы можете рассмотреть другие варианты.

Другие варианты преобразования фазы

В некоторых случаях частотно-регулируемый привод не является лучшим вариантом для преобразования фазы. Одна из наиболее распространенных проблем, с которыми мы сталкиваемся при преобразовании фаз ЧРП, заключается в том, что кто-то пытается преобразовать однофазное в трехфазное не только для двигателя. В то время как частотно-регулируемый привод хорошо справляется с преобразованием фазы для двигателя переменного тока, он не будет работать должным образом при преобразовании мощности для периферийных устройств, которые вы также пытаетесь запустить, часто включая такие вещи, как реле, лампы, управляющие силовые трансформаторы и другие электронные устройства. устройства.

Если вы также не хотите контролировать скорость двигателя, вам придется заплатить за множество функций ЧРП, которые вы не будете использовать. Преобразователи частоты в основном используются для управления скоростью двигателя, поэтому, если вы хотите, чтобы двигатель постоянно работал на полной скорости, возможно, вы слишком усложняете свою систему.

В подобных случаях следует обратить внимание на фазовращатели. Есть несколько типов, каждый со своими положительными и отрицательными сторонами. Статические преобразователи фазы — очень экономичный вариант, но, как правило, они не обеспечивают работу двигателя на полную мощность. Вращающиеся фазовращатели отлично справляются с преобразованием мощности, но имеют движущиеся части и создают много шума. Цифровые преобразователи фазы, как правило, лучше всего подходят для получения полной мощности двигателя при преобразовании фазы, но являются более дорогим вариантом.

Что теперь?

Каждая электрическая система имеет множество факторов, на которые следует обращать внимание, когда вы начинаете заниматься фазовым преобразованием. Самое главное, чтобы вы определили, что вам нужно и что для вас важно, а затем построили вокруг этого систему. Если вам нужна помощь в этом, наши специалисты помогут вам пройти через этот процесс по телефону (800) 800-2261 или , отправьте нам сообщение здесь . Свяжитесь с нами сейчас, и мы поможем вам определить лучший способ преобразования фазы в вашей ситуации.

Тайлер Симмонс

Региональный менеджер по продажам

Тайлер — региональный менеджер по продажам, специализирующийся на ЧРП, двигателях и генераторах. Он является выпускником Университета штата Юта и любит проводить время с семьей и друзьями.

Свяжитесь с нами, используя эту форму

, или позвоните нам по телефону 1-800-800-2261, чтобы получить ответы на ваши технические вопросы. Наши специалисты по двигателям и приводам имеют более чем 30-летний опыт работы.
Мы знаем моторы и приводы!

3-фазная проводка для чайников — Понимание соединений двигателя — Electric Hut

Перейти к содержимому

Предыдущий Следующий

• Посмотреть увеличенное изображение

3-фазная проводка для чайников – понимание подключения двигателя

Трехфазные системы чрезвычайно распространены в промышленных и коммерческих условиях. Их также можно найти в крупных жилых комплексах и в приборах, требующих большого количества энергии. Хотя поначалу эти системы могут показаться пугающими, пошаговое руководство по 3-х фазная проводка для чайников поможет прояснить всю ситуацию.

В разных регионах могут использоваться разные напряжения, частоты и требования к системам электроснабжения. Тем не менее, все они согласны с тем, что три фазы являются оптимальным числом для подачи наибольшего количества энергии при наименьшем количестве проводников. Таким образом, очень важно знать, как работать, и уметь устранять неполадки в различных системах, требующих таких подключений.

Основы трехфазного питания

Когда мы говорим о трех фазах, мы всегда подразумеваем, что мы работаем с переменным током (AC) . Электрический термин AC просто означает, что ток будет менять направление потока. Частота тока будет определять, сколько раз поток будет чередоваться в секунду. Переменный ток находится в домашних розетках и используется для большинства бытовых приборов в вашем доме. Имейте в виду, что многие из них преобразуют переменный ток в постоянный ток внутри.

Любой прибор будет иметь ряд параметров, связанных с его электрическими свойствами. Этими параметрами являются напряжение, ток и мощность. О напряжении можно говорить как об имеющемся напряжении электричества. Типичный дом обеспечивает 110 или 220 вольт в зависимости от того, где вы живете. Ток измеряется в амперах и представляет собой скорость потока электронов в проводнике. Требуемый ток зависит от прибора.

Трехфазная система – это просто  система с тремя проводниками , которые будут проводить ток и иметь определенное напряжение. В зависимости от источника эта система может также иметь нейтральный провод для возврата тока обратно в трансформатор.

Использование 3 фаз для двигателей

Трехфазное питание чаще всего используется для двигателей. Он обеспечивает уникальную функцию, которая представляет собой вращающееся поле для вращения двигателя без необходимости в цепи стартера. Это достигается за счет того, что каждая из трех фаз имеет разное смещение. Проще говоря, ток меняется в разное время.

Когда обмотки двигателя получают ток, они создают магнитное поле, которое толкает их к следующей обмотке статора. По мере того, как ток меняется, двигатель продвигается все дальше и дальше.

С практической точки зрения, трехфазный двигатель должен быть подключен в одной из конфигураций, описанных на его лицевой панели.

Как подключить трехфазный двигатель

Подключение трехфазного двигателя должно осуществляться в соответствии со схемой на лицевой панели.

Первый шаг — определить напряжение ваших фаз. В Соединенных Штатах для двигателей низкого напряжения (ниже 600 В) вы можете рассчитывать на 230 В или 460 В. При этом есть большой выбор разных моторов и то что у вас под рукой может быть совершенно разным. Убедитесь, что напряжение, которое вы будете подавать на двигатель, соответствует характеристикам, указанным на лицевой панели.

Отключите питание двигателя и откройте крышку, закрывающую клеммы. Здесь вы найдете либо пронумерованные провода с гайками, либо набор винтовых клемм. Тип разъемов будет зависеть от производителя и размера двигателя. Найдите схему подключения двигателя на лицевой панели или внутри снятой крышки.

Как правило, у вас будет две отдельные диаграммы. Один будет для низковольтных, а другой для высоковольтных соединений. В зависимости от напряжения, которое вы измерили на первом этапе, следует выбрать соответствующую диаграмму. Обратите внимание, что подключение двигателя к напряжению, отличному от того, на которое он рассчитан, может привести к необратимому повреждению.

Выполните указанные соединения и закрепите клеммы на месте. Закройте крышку двигателя и включите питание. В это время у вас должен быть полностью функциональный трехфазный двигатель.

Подключение других трехфазных систем

Подключение любой другой трехфазной системы выполняется точно так же.
