Как подключить 5 контактное реле. Подключение 5-контактного реле в автомобиле: пошаговая инструкция и схемы

Как правильно подключить 5-контактное реле в автомобиле. Какие бывают типы реле. Для чего нужны разгрузочные реле на фары. Какие инструменты и материалы потребуются для установки. Пошаговая инструкция по подключению реле с фотографиями и схемами.

Что такое автомобильное реле и для чего оно нужно

Автомобильное реле представляет собой электромагнитный переключатель, который позволяет управлять мощной нагрузкой с помощью слабого управляющего сигнала. Основные функции реле в автомобиле:

• Коммутация мощных цепей (фары, стартер, вентилятор охлаждения и т.д.)
• Защита проводки и переключателей от перегрузки
• Реализация логических функций в электрооборудовании
• Разгрузка штатных переключателей

Использование реле позволяет существенно повысить надежность и безопасность электрооборудования автомобиля. Особенно актуальна установка дополнительных реле на старых автомобилях для разгрузки изношенных контактов и проводки.

Типы и устройство автомобильных реле

По конструкции различают следующие основные типы автомобильных реле:

• Электромагнитные (наиболее распространены)
• Электронные (твердотельные)
• Гибридные

Электромагнитные реле состоят из следующих основных элементов:

• Катушка электромагнита
• Якорь с подвижными контактами
• Неподвижные контакты
• Возвратная пружина
• Корпус

По количеству коммутируемых цепей различают одно-, двух- и многоконтактные реле. Наиболее распространены 4-х и 5-контактные реле.

Назначение выводов 5-контактного реле

Стандартная нумерация и назначение выводов 5-контактного реле:

• 30 — вход питания коммутируемой цепи
• 87 — нормально разомкнутый контакт
• 87a — нормально замкнутый контакт
• 85 — управляющий вход (минус катушки)
• 86 — питание катушки (плюс)

При подаче напряжения на выводы 85 и 86 срабатывает электромагнит, якорь притягивается и замыкает контакты 30 и 87. В обесточенном состоянии замкнуты контакты 30 и 87a.

Зачем нужны разгрузочные реле на фары

Установка дополнительных разгрузочных реле на фары позволяет решить следующие проблемы:

• Снижение напряжения на лампах из-за падения на контактах и проводах
• Перегрев и подгорание штатных переключателей
• Увеличение яркости и дальности света фар
• Возможность установки более мощных ламп

При использовании реле ток фар идет напрямую от аккумулятора, минуя все промежуточные контакты. Это обеспечивает максимальное напряжение на лампах и снижает нагрузку на штатную проводку.

Необходимые инструменты и материалы

Для установки разгрузочных реле на фары потребуются:

• Автомобильные реле (минимум 2 шт.)
• Колодки для реле
• Провода сечением 1.5-2.5 мм²
• Предохранители и держатели
• Клеммы, разъемы
• Изоляционная лента, термоусадка
• Инструменты (отвертки, плоскогубцы, нож)
• Мультиметр

Рекомендуется использовать качественные влагозащищенные реле известных производителей. Это обеспечит надежную работу в условиях моторного отсека.

Схема подключения реле на фары

Существует несколько вариантов подключения разгрузочных реле на фары. Рассмотрим базовую схему для 2-фарной системы:

• 85 — на массу
• 86 — к выключателю фар
• 30 — напрямую к «+» аккумулятора через предохранитель
• 87 — к фарам

Для 4-фарной системы потребуется 2 реле — отдельно на ближний и дальний свет. Схема подключения аналогичная.

При подключении важно правильно выбрать сечение проводов и номиналы предохранителей с учетом мощности используемых ламп.

Пошаговая инструкция по установке реле

1. Отключите аккумулятор

2. Определите место установки реле (желательно в подкапотном пространстве)

3. Проложите силовые провода от аккумулятора к месту установки реле

4. Установите держатели предохранителей

5. Подключите выводы реле согласно схеме:

• 30 — к «+» аккумулятора через предохранитель
• 85 — на массу
• 86 — к проводу управления фарами
• 87 — к фарам

6. Надежно заизолируйте все соединения

7. Закрепите реле в выбранном месте

8. Проверьте работу фар

9. Подключите аккумулятор

Возможные ошибки при подключении реле

При установке дополнительных реле следует избегать типичных ошибок:

• Неправильное подключение выводов реле
• Недостаточное сечение проводов
• Отсутствие предохранителей
• Ненадежная фиксация и изоляция соединений
• Неудачное расположение реле (возможно попадание влаги)

Внимательно следуйте схеме и инструкции. При возникновении сомнений лучше обратиться к специалисту для проверки подключения.

Преимущества использования реле на фары

Установка дополнительных реле на фары дает следующие преимущества:

• Увеличение яркости и дальности света фар на 15-20%
• Снижение нагрузки на штатную проводку
• Возможность установки более мощных ламп
• Увеличение срока службы ламп и выключателей
• Повышение безопасности при движении в темное время суток

При правильном подключении реле значительно улучшают работу системы освещения автомобиля, особенно на старых моделях. Это недорогой, но очень эффективный тюнинг.

Подключение дхо через реле 5 контактное схема подключения

Главная » Разное » Подключение дхо через реле 5 контактное схема подключения

Схема подключения ДХО (DRL) через контактное реле в авто

Согласно правил дорожного движения (ПДД), движущееся транспортное средство в светлое время суток должно быть обозначено фарами ближнего света, противотуманными фарами (ПТФ) или дневными ходовыми огнями (ДХО или по-английски DRL). О различных вариантах подключения ДХО к автомобильной электропроводке через электромагнитное реле мы и узнаем в этом справочном матрериале, подготовленном сайтом 2 Схемы.

Пример подключения ДХО от генератора

Внимание: не забываем ставить предохранитель, на случай замыкания. От случайных КЗ при монтаже и работе никто не застрахован!

Схема подключения ДХО через 4 контактное реле

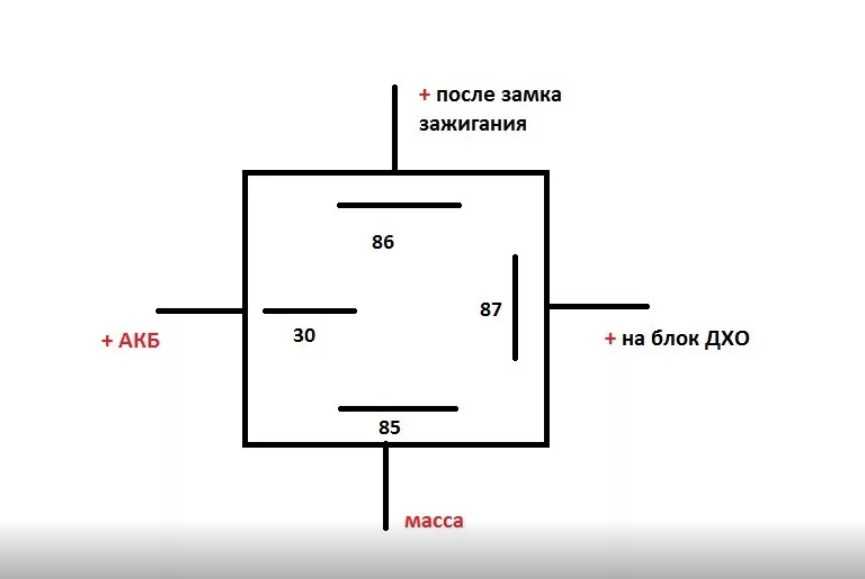

Некоторые покупают фары ДХО и подключают их просто к габаритам. Но правильнее сделать так, чтобы они загорались при включении зажигания и гасли при включении габаритных огней авто.

Можно даже подключить ДХО лампы к прикуривателю, ведь на него подаётся напряжение, только когда включено зажигание. Это будет лучше чем в проводке искать провод зажигания.

Подключение ламп DRL через 5 контактное реле

Многие не спешат ставить себе дневные LED фары просто включая фары ближнего света, но нужно учесть, что использование ДХО вместо ближнего света позволит быстрее заряжать батарею во время движения, так как мощность потребления их в 5 раз меньше.

Светодиодные ДХО на 15 ватт

Схема подключения ДХО с использованием блока управления

Некоторые дневные огни, из наиболее дорогих и современных моделей, имеют блок управления, позволяющий автоматически контролировать их работу (яркость, включение и так далее). В этом случае электрическая схема будет иметь следующий вид:

Некоторые производители автоэлектроники выпускают блоки управления ходовыми огнями с возможностями отключения ДХО в момент действия одной из функций: стояночного тормоза, заднего хода, работы стартёра при запуске двигателя. Так что лучше немного переплатить и купить именно такой комплект фар.

Распиновка, Описание, Рабочая и техническая документация

Релейный контакт Конфигурация

ПИН-код	ПИН-код	Описание
1	Катушка Конец 1	Используется для запуска (включения / выключения) реле, обычно один конец подключен к 5 В, а другой конец — к земле.
2	Катушка Конец 2	Используется для запуска (включения / выключения) реле, обычно один конец подключен к 5 В, а другой конец — к земле.
3	Common (COM)	Common подключен к одному концу нагрузки, который должен контролироваться
4	Нормально Закрыть (NC)	Другой конец нагрузки подключен к NO или NC. При подключении к NC нагрузка остается подключенной до триггера
5	нормально открытый (НЕТ)	Другой конец нагрузки подключен к NO или NC. Если он подключен к NO, нагрузка остается отключенной до триггера

Особенности 5-контактного реле 5 В

• Напряжение запуска (напряжение на катушке): 5 В пост. Тока
• Ток запуска (номинальный ток): 70 мА
• Максимальный переменный ток нагрузки: 10А при 250/125 В переменного тока
• Максимальный постоянный ток нагрузки: 10А при 30/28 В постоянного тока
• Компактная 5-контактная конфигурация с пластиковой накладкой
• Время работы: 10 мсек Время выпуска: 5 мсек
• Максимальное переключение: 300 рабочих / минуту (механически)

Эквивалентные реле

3В реле, 12В реле, 1-канальный модуль реле, 4-канальный модуль реле.

Как использовать реле

Реле являются наиболее часто используемым коммутационным устройством в электронике. Давайте узнаем, как использовать один из них в наших цепях на основе требований нашего проекта.

Прежде чем перейти к схеме управления реле, мы должны рассмотреть два важных параметра реле. Как только напряжение запуска , это напряжение, необходимое для включения реле, которое должно изменить контакт с Common-> NC на Common-> NO.Наше реле здесь имеет триггерное напряжение 5 В, но вы также можете найти реле со значениями 3 В, 6 В и даже 12 В, поэтому выберите одно из них на основе доступного напряжения в вашем проекте. Другим параметром является ваше напряжение и ток нагрузки , это величина напряжения или тока, которую могут выдержать клеммы NC, NO или Common реле, в нашем случае для постоянного тока это максимум 30 В и 10 А. Убедитесь, что используемая вами нагрузка попадает в этот диапазон.

Приведенная выше схема демонстрирует концепцию минимального действия реле.Поскольку реле имеет пусковое напряжение 5 В, мы использовали источник питания + 5 В постоянного тока на одном конце катушки, а другой конец — на массу через переключатель. Этот коммутатор может быть любым, от небольшого транзистора до микроконтроллера или микропроцессора, который может выполнять переключение. Вы также можете заметить диод, подключенный через катушку реле, этот диод называется Fly back Diode . Назначение диода состоит в том, чтобы защитить коммутатор от скачка высокого напряжения, которое может быть вызвано катушкой реле.Как показано, один конец нагрузки может быть подключен к общему выводу, а другой конец подключен к NO или NC. При подключении к NO нагрузка остается отключенной до запуска, а при подключении к NC нагрузка остается подключенной до запуска.

Применение реле

• Обычно используется в коммутационных цепях.
• Для проектов домашней автоматизации для переключения нагрузок переменного тока
• Для управления (вкл / выкл) тяжелыми грузами в заранее определенное время / состояние
• Используется в цепях безопасности для отключения нагрузки от источника питания в случае сбоя
• Используется в автомобильной электронике для управления индикаторами стеклянных двигателей и т. Д.

2D модель реле

,Автоматическое освещение помещения

с использованием ИК-датчика и реле: принципиальная схема

Эта автоматическая схема освещения лестницы включает освещение лестницы автоматически, когда кто-то входит на лестницу и выходит через некоторое время. В этой схеме есть два важных компонента: первый — это PIR Sensor (пассивный инфракрасный датчик), а второй — реле.

PIR Sensor

PIR-датчик

используется здесь для обнаружения движения человеческого тела, когда при любом движении тела напряжение на выходном контакте изменяется.По сути, он обнаруживает изменение в тепле и выдает выходной сигнал всякий раз, когда происходит такое обнаружение. Вы можете узнать больше о ИК-датчике здесь, есть несколько полезных функций в ИК-датчике, например, как изменить диапазон расстояний, как установить продолжительность, в течение которой должен быть включен свет и т. Д.

Также проверьте: автоматический свет лестничной клетки с помощью микроконтроллера AVR

реле

Реле

представляет собой электромагнитный переключатель, который управляется малым током и используется для включения и выключения относительно большого тока.Значит, применяя небольшой ток, мы можем включить реле, которое позволяет течь гораздо большему току. Реле является хорошим примером управления устройствами переменного (переменного тока), использующими намного меньший постоянный ток. Обычно используемое реле — это однополюсное двухпроходное (SPDT) реле , оно имеет пять клемм, как показано ниже:

Когда на катушку не подается напряжение, COM (общий) подключается к NC (нормально замкнутый контакт). Когда на катушку подается некоторое напряжение, создается электромагнитное поле.Которые притягивают якорь (рычаг соединен с пружиной), а COM и NO (нормально разомкнутый контакт) соединяются, что позволяет протекать большему току. Реле доступны во многих номиналах, здесь мы использовали реле рабочего напряжения 6 В, которое позволяет течению тока 7A-250 В переменного тока.

Реле

сконфигурировано с использованием небольшой схемы драйвера , которая состоит из транзистора, диода и резистора. Транзистор используется для усиления тока, чтобы полный ток (от источника постоянного тока — батарея 9 В) мог протекать через катушку, чтобы полностью заряжать ее.Резистор используется для обеспечения смещения транзистора. И Диод используется для предотвращения обратного протекания тока, когда транзистор выключен. Каждая катушка индуктивности вырабатывает равную и противоположную ЭДС при внезапном выключении, что может привести к необратимому повреждению компонентов, поэтому необходимо использовать диод для предотвращения обратного тока. Релейный модуль легко доступен на рынке со всей его схемой драйвера на плате, или вы можете создать его с помощью вышеуказанных компонентов. Здесь мы использовали модуль реле 6V.

Описание схемы

Эта автоматическая схема освещения лестницы может быть легко объяснена. Всякий раз, когда PIR-датчик обнаруживает какое-либо движение тела, его вывод OUTPUT становится ВЫСОКИМ, что подает пусковое напряжение на базу транзистора, транзистор включается, и ток начинает течь через катушку. Катушка в реле получает энергию и создает электромагнитное поле, которое притягивает рычаг, а COM и NO соединяются.Это позволяет протекать намного большему току (220 В переменного тока), что включает лампочку. Вы можете увеличить или уменьшить продолжительность включения лампы, настроив ИК-датчик.

,Схема коммутатора с дистанционным управлением

ИК-светодиод

излучает инфракрасный свет и используется в телевизионных пультах дистанционного управления. Этот ИК-порт принимается приемником TSOP17XX (TSOP 1738 используется в телевизоре). TSOP17XX принимает модулированные инфракрасные волны и изменяет свой выход. TSOP доступен во многих частотных диапазонах, таких как TSOP1730, , TSOP1738, , TSOP1740 и т. Д. Последние две цифры представляют частоту (в кГц) модулированных ИК-лучей, на которые реагирует TSOP. Как, например, TSOP1738 реагирует, когда он получает ИК-излучение, модулированное на частоте 38 кГц.Выход TSOP активен на низком уровне, это означает, что он становится НИЗКИМ, когда ИК обнаружен.

В этой схеме с дистанционным управлением мы используем пульт дистанционного управления для включения / выключения источника переменного тока , нажимая любую кнопку на пульте дистанционного управления, и используя TSOP1738 на стороне приемника. Цепь приемника подключена к устройству переменного тока через реле, так что мы можем управлять светом дистанционно. Мы использовали IC 4017, чтобы преобразовать ее в выключатель. Прочитайте эту статью, чтобы понять ИК-передатчик и приемник.

[Также проверьте: цепь глушителя дистанционного управления телевизором]

Обычно, когда мы нажимаем любую кнопку пульта ДУ телевизора / DVD-проигрывателя, индикатор светится, и как только мы отпускаем кнопку, она выключается. Теперь его можно преобразовать в тумблер PUSH ON и PUSH OFF с помощью IC CD4017. IC CD4017 — счетчик дека десятилетий CMOS. Он может производить вывод на 10 выводах последовательно, то есть он производит вывод один за другим на 10 выводах. Выход переключается с одного контакта на другой путем подачи тактового импульса на контакт 14.Узнайте больше о IC 4017 здесь.

Когда во-первых, питание подается на IC 4017, вывод на PIN 3 (Q0) является ВЫСОКИМ, когда мы нажимаем кнопку ИК-пульта дистанционного управления, тогда синхроимпульс НИЗКОГО / ВЫСОКОГО подается на PIN 14 (первый тактовый импульс) и выводится на Q0 становится низким, а PIN 2 (Q1) становится ВЫСОКИМ. PIN 2 запускает модуль RELAY, и индикатор переменного тока горит. Теперь эта позиция сохранится до следующего тактового импульса. Если мы снова нажмем кнопку ИК пульта (второй тактовый импульс), выход на Q1 станет НИЗКИМ, а Q2 — ВЫСОКИМ.Это отключит реле и выключит свет. И поскольку Q2 подключен к выводу 15 СБРОСА 4017, он сбросит IC, и снова выходной сигнал на Q0 станет ВЫСОКИМ, а Q2 станет НИЗКИМ (начальное состояние). Так что он работает как тумблер.

Принципиальная электрическая схема

выключателя с дистанционным управлением

Выход TSOP1738 колеблется с частотой 38 кГц, который применяется к тактовому импульсу 4017. Таким образом, мы подключили конденсатор 1 мкФ к выходу TSOP, чтобы эта последовательность импульсов 38 кГц считалась одним тактовым импульсом для IC 4017.

Мы также можем использовать схему ИК-передатчика для включения / выключения лампы, эта схема ИК-передатчика производит модулированный ИК-сигнал с частотой 38 кГц, как пульт ДУ телевизора. Также мы можем заменить лампочку любым устройством переменного тока, которое должно управляться дистанционно.

,

---

Смотрите также
