Как подключить амперметр в зарядном устройстве. Как правильно подключить и использовать амперметр в зарядном устройстве

Как подключить амперметр к зарядному устройству для аккумулятора. Какие меры предосторожности необходимо соблюдать при работе с амперметром. Как правильно считывать показания амперметра в процессе зарядки. Какие ошибки чаще всего допускают при подключении амперметра.

Что такое амперметр и для чего он нужен в зарядном устройстве

Амперметр — это измерительный прибор, который используется для измерения силы тока в электрической цепи. В зарядном устройстве амперметр позволяет контролировать ток зарядки аккумулятора.

Основные функции амперметра в зарядном устройстве:

• Измерение фактического тока зарядки
• Контроль процесса зарядки аккумулятора
• Определение степени заряженности аккумулятора
• Выявление неисправностей в цепи зарядки

Правильное использование амперметра позволяет избежать перезаряда аккумулятора и продлить срок его службы. Поэтому важно уметь правильно подключать и считывать показания этого прибора.

Как правильно подключить амперметр к зарядному устройству

Подключение амперметра к зарядному устройству требует соблюдения определенной последовательности действий:

1. Отключите зарядное устройство от сети
2. Определите положительный и отрицательный провода зарядного устройства
3. Разомкните положительный провод

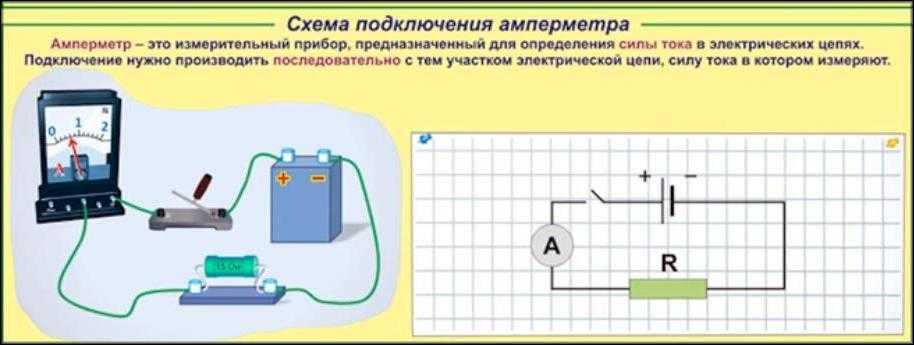

4. Подключите амперметр последовательно в разрыв положительного провода
5. Убедитесь в надежности всех соединений
6. Включите зарядное устройство в сеть

При подключении важно соблюдать полярность — красный провод амперметра подключается к положительному проводу зарядного устройства, черный — к отрицательному.

Меры предосторожности при работе с амперметром

Работа с электрическими приборами требует соблюдения правил безопасности:

• Используйте инструменты с изолированными рукоятками
• Работайте в резиновых перчатках и защитных очках
• Не замыкайте клеммы аккумулятора металлическими предметами
• Соблюдайте осторожность — не допускайте искрения
• Работайте в хорошо проветриваемом помещении
• Держите поблизости огнетушитель

Помните, что аккумулятор содержит агрессивный электролит, а при зарядке выделяет взрывоопасный водород. Соблюдение мер предосторожности поможет избежать травм и повреждения оборудования.

Как правильно считывать показания амперметра

Для корректного считывания показаний амперметра в процессе зарядки следуйте следующим рекомендациям:

1. Дождитесь стабилизации показаний после включения зарядки
2. Определите цену деления шкалы амперметра
3. Посмотрите, на какое деление указывает стрелка
4. Умножьте количество делений на цену деления
5. Учитывайте погрешность измерений прибора

Ток зарядки должен соответствовать емкости аккумулятора. Обычно он составляет 10% от номинальной емкости. То есть для аккумулятора 60 Ач оптимальный ток зарядки — 6 А.

Типичные ошибки при подключении амперметра

При подключении амперметра к зарядному устройству нередко допускаются следующие ошибки:

• Подключение амперметра параллельно, а не последовательно
• Неправильное определение полярности проводов
• Использование амперметра с недостаточным диапазоном измерений
• Подключение амперметра без разрыва цепи
• Слабая затяжка контактных соединений

Эти ошибки могут привести к некорректным показаниям прибора или даже к его выходу из строя. Внимательно следуйте инструкциям по подключению, чтобы избежать проблем.

Выбор подходящего амперметра для зарядного устройства

При выборе амперметра для зарядного устройства следует учитывать несколько важных параметров:

• Диапазон измерений (должен соответствовать максимальному току зарядки)
• Класс точности (желательно не ниже 1.5)
• Тип прибора (стрелочный или цифровой)
• Способ установки (встраиваемый или внешний)
• Наличие дополнительных функций (фиксация максимальных значений и т.п.)

Оптимальный выбор — цифровой амперметр с диапазоном до 10-20 А и классом точности 1.0. Такой прибор обеспечит достаточную точность измерений для большинства бытовых зарядных устройств.

Использование амперметра для диагностики аккумулятора

Амперметр в составе зарядного устройства позволяет не только контролировать процесс зарядки, но и оценивать состояние аккумулятора:

• Высокий начальный ток зарядки говорит о сильном разряде аккумулятора
• Медленное снижение тока в процессе зарядки — признак сульфатации пластин
• Резкие колебания тока могут указывать на внутреннее короткое замыкание
• Слишком быстрое падение тока до нуля — признак потери емкости

Регулярный контроль параметров зарядки с помощью амперметра позволяет своевременно выявлять проблемы с аккумулятором и принимать меры по его обслуживанию или замене.

Амперметр для зарядного в категории «Электрооборудование»

Пуско-зарядное устройство Master Watt для автомобильных аккумуляторов 12В 70А 3-х режимное (мех. амперметр)

Под заказ

Доставка по Украине

4 550 грн

Купить

ПУСКО-ЗАРЯДНОЕ УСТРОЙСТВО MASTER WATT ДЛЯ АВТОМОБИЛЬНЫХ АККУМУЛЯТОРОВ 12В 70А 3-Х РЕЖИМНОЕ (ЦИФР. АМПЕРМЕТР)

Под заказ

Доставка по Украине

4 550 грн

Купить

Сетевое зарядное устройство для 12v аккумулятора MA-1210A/ 1888/ 220V/12V/10A с встроенным амперметром

Доставка из г. Киев

1 244 грн

Купить

Устр-во зарядн. трансф. ЗОРЯ ТР-1 14,4В 0-7А амперметр, регулятор (для АКБ 32-90А/ч)

Доставка из г. Винница

945 грн

Купить

Винница

Сетевое зарядное устройство для аккумуляторов UKC 12v/ 220v 10A с встроенным амперметром

Доставка по Украине

1 150 грн

Купить

Сетевое зарядное устройство для аккумуляторов UKC 12v/ 220v 20 A с встроенным амперметром

Доставка по Украине

1 950 грн

Купить

Зарядное с восстановлением + Аккумуляторный тестер для батарей 30-220 Ач / Тестер АКБ / Тестер аккумуляторов

На складе в г. Винница

Доставка по Украине

2 970 грн

3 300 грн

Купить

Винница

Цифровой вольтметр-амперметр DC 100V/50A встраиваемый (шунт в комплекте)

На складе

Доставка по Украине

по 400 грн

от 2 продавцов

400 грн

Купить

Кабель «крокодил-Dupont (мама)» 10pin 20см (Arduino)

На складе

Доставка по Украине

по 70 грн

от 2 продавцов

70 грн

Купить

Цифровой вольтметр амперметр DC 0-100В 10А встраиваемый

На складе в г. Кропивницкий

Доставка по Украине

по 165 грн

от 2 продавцов

165 грн

Купить

Кропивницкий

Амперметр DC 20A стрелочный квадратный 50х50мм постоянного тока с шунтом 2153#

Доставка по Украине

230 грн

Купить

Амперметр 100А + вольтметр 500v с жёлтой подсветкой

Доставка по Украине

от  230 грн

Купить

Амперметр+вольтметр 220вольт жёлтый круглый

Заканчивается

Доставка по Украине

от  230 грн

Купить

Вольтметр-амперметр цифровой DC0-100V 10A светодиодный

На складе в г. Киев

Доставка по Украине

125 грн

Купить

Вольтметр DC 30V стрелочный квадратный 50х50мм постоянного тока 51-230#

Доставка из г. Львов

230 грн

Купить

Смотрите также

Вольтметр DC 30V стрелочный круглый ø80 постоянного тока 51-130#

Доставка из г. Львов

220 грн

Купить

Автомобильное зарядное устройство для аккумуляторов с амперметром Alligator 12В 18А AC806

На складе в г. Чернигов

Доставка по Украине

2 600 грн

2 800 грн

Купить

Чернигов

Зарядное устройство для автомобильного аккумулятора Bottari 6A 6V/12V с амперметром

Доставка по Украине

1 316 грн

Купить

Зарядное устройство для автомобильного аккумулятора Bottari 8A 6V/12V с амперметром

Доставка по Украине

1 450 грн

Купить

Зарядное устройство для аккумулятора Bottari 6A 6V/12V с амперметром

Доставка по Украине

1 316 грн

Купить

Зарядное устройство для аккумулятора Bottari 8A 6V/12V с амперметром, гарантия 1 год

Доставка по Украине

1 450 грн

Купить

Зарядное устройство для Winso 10 A 6V/12 V 5-120 Ah 110 Вт со стрелочным амперметром 139300

Доставка из г. Киев

2 530 грн

Купить

Вольтметр-амперметр постоянного тока ВАВПТ-028-f

На складе в г. Луцк

Доставка по Украине

318 грн

Купить

Амперметры и вольтметры серии Д и С : Д553, Д5075 , Д5076, Д5090 , Д5081 , Д5082 , Д5098

Доставка по Украине

от  350 грн

Купить

Вольтметр сетевой розеточный DM55-1, ЖК+подсветка

Доставка по Украине

310 — 324 грн

от 2 продавцов

324 грн

357 грн

Купить

Устр-во зарядн. трансф. ЗОРЯ ТР-3 14,4В 6А амперметр, инд. зарряду,регулятор (для АКБ 32-10А/ч)

Недоступен

1 199 грн

Винница

ЦИФРОВОЙ МОДУЛЬ ВОЛЬТМЕТР АМПЕРМЕТР 100В 10А

Недоступен

115 грн

Смотреть

Зарядное устройство для аккумулятора 0.8 -18A 12V со стрелочным амперметром «Winso»

Недоступен

2 750 грн

Смотреть

Амперметр в зарядном устройстве схема

Если у вас есть обычный аналоговый амперметр и вы не знаете как его подключить то это сделать очень просто. Кроме амперметра вам нужен ШУНТ, так-как амперметр измеряет падение напряжения именно на шунте. Схема подключения амперметра с шунтом выглядит вот так (рисунок ниже). Если нет шунта то его можно сделать самому и об этом далее в статье.

Если есть амперметр а шунта к нему нет то его можно сделать самостоятельно. В качестве шунта можно взять отрезок медного провода, толщина этого провода зависит от силы тока которая будет измеряться. К примеру для токов до 10А можно взять провод сечением 1.5 кв, если ток будет до 30А то лучше взять провод 2,5кв.

Нужен отрезок примерно 30 см, его нужно зачистить полностью от изоляции. Далее подсоединяем этот провод вместо шунта, на картинке ниже думаю всё понятно.

Такой шунт ничем не хуже чем заводской, кроме конечно внешнего вида. А откалибровать амперметр достаточно просто. Нужен второй амперметр, который подключается последовательно с нашим шунтом. Можно до нашего самодельного шунта, а можно после. Подключаем к источнику питания потребитель энергии и смотрим сколько показывает второй амперметр. Далее смотрим на наш амперметр и на самодельном шунте передвигаем контакты амперметра, приближаем или удаляем их друг от друга так чтобы показания на обоих амперметрах были одинаковые. Вот и всё, когда показания амперметров будут одинаковые то остаётся только припаять контакты от амперметра к шунту чтобы они не сдвинулись и амперметр не сбился.

После этого амперметр готов к работе, а самодельный шунт можно уложить в какой нибудь корпус или спрятать от глаз если он вам не нравится. Кроме того шунт можно сделать не только из медного провода. Подойдёт металлическая пластинка, даже простой болт где гайками можно зажимать провода от амперметра и регулировать расстояние между проводами для калибровки прибора.

Ниже на фото мой амперметр с самодельным шунтом.

Длину активной зоны шунта я не замерял, по-этому сказать не могу на каком расстоянии припаивать провода от амперметра. Ну и сечение медного провода может быть разное и сам амперметр тоже, по,этому откалибровать всё-таки придётся. Я это делал с помощью мультиметра. Ещё несколько фото амперметра с самодельным шунтом.

Вот так всё выглядит с обратной стороны, видно как выходят провода из амперметра и как соединяются с этим медным шунтом

Я думаю понятно как работает амперметр и как подсоединять шунт. Шунт соединяется последовательно, то-есть в разрыв одного из проводов идущих к потребителю энергии. Можно как по плюсу ставить шунт так и по минусу. Если стрелка амперметра отклоняется не в ту сторону, то нужно просто перевернуть шунт. А так амперметр измеряет падение напряжения на шунте, падение напряжения там в милливольтах.

Заводские шунты по моему почти все с падением напряжения до 75 mV, и шунт нужно подбирать по характеристикам амперметра. Если амперметр на 50А и 75mV то и шунт надо покупать такой-же, иначе амперметр будет показывать неправильно.’ Надеюсь вам помогла эта информация, спасибо за прочтение и оставляйте комментарии.

Всем добрый вечер! Хочу поделится методикой изготовления шунта для амперметра в зарядное устройство. Не давно у знакомого в зарядном устройстве перегорел шунт и соответственно сгорел и сам амперметр.
И так, нашол вот такой прибор со шкалой от 0 до 50А.

Обмотка измерительной головки и контакты не рассчитана на ток в 50А, для применения в нашем ЗУ надо изготовить шунт.
Шунт — устройство, которое позволяет электрическому току протекать в обход какого либо участка электрической схемы. В нашем случае через шунт проходит основной зарядный ток, а через амперметр малая часть, пропорциональная основной величине тока.
Для шунта берем обычную канцелярскую скрепку.

На упаковке со скрепками было написано «Скрепки никелированные», фото не сделал самой упаковки. Разгибаем ее, чтоб из нее получился прямой кусочек проволоки…
Далее сгибаем кончики проволоки под гайки прибора и прикручиваем их вместе с проводами к амперметру.
Для калибровки амперметра нам понадобится регулируемый блок питания от 0 до 20 В с током в 5А, но можно обойтись обычным автомобильным аккумулятором (напишу далее), проволочный 100 Вт резистор ПЭВ-100,

мультиметр и соединительные провода. Все соединяем проводами между собой последовательно и подключаем к блоку питания.

Выставляем ток в 1А и смотрим на наш амперметр. Он показывает около 1,5 А. Нам надо 1 А.

Уменьшаем длинну шунта, чтоб стрелка амперметра стала показывать 1А.(По шкале амперметра это будет 10А). Далее вместо резистора подключаем лампочку с фары на ближний свет. Проверяем как работает амперметр на больших токах.

После, когда длинна шунта уже нам известна, завернутые под гайку кончики необходимо залудить оловом.
После разбираем наш прибор и белым корректором зарисовываем на шкале нули, собираем прибор. Шкала прибора получилась от 0 до 5А вместо 0-50А.
Если нету под рукой блока питания с регулировкой и проволочного 100 Вт резистора, вместо блока питания можно использовать автомобильный аккумулятор, а вместо резистора лампочку с габаритов задней фары на 15Вт. При подключении к аккумулятору, ток в цепи будет равен около 1 А, что достаточно для начальной калибровки амперметра. Потом так же можна подключить лампочку с передней фары в режиме ближнего света, для проверки амперметра под большим током.
Делаем контрольную поверку мультиметром и прибор можно устанавливать в зарядное.
Вот я поделился наглядной методикой изготовления шунта для амперметра в зарядное устройство…
Задавайте вопросы если что то не понятно…
Удачи всем на дорогах!

Дата: 10.02.2017 // 0 Комментариев

При изготовлении самодельных блоков питания или зарядных устройств, народные умельцы зачастую оснащают подобные приборы цифровыми вольтамперметрами. Цена таких устройств колеблется в районе нескольких долларов, а их точность позволяет напрочь забыть о стрелочных измерительных приборах. Учитывая широкий ассортимент современных вольтамперметров, можно столкнуться с проблемой их подключения. Сегодня наша статья посвящена самым популярным вольтамперметрам и их схемам подключения. Также, помимо стандартной схемы, мы будем описывать, как подключить вольтамперметр к зарядному устройству

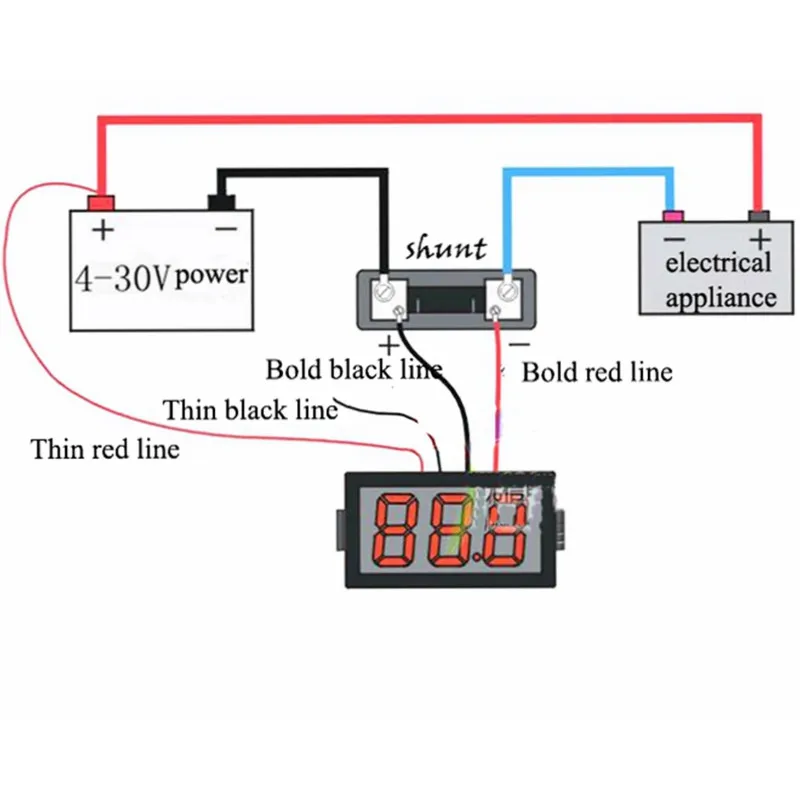

Как подключить вольтамперметр к зарядному устройству — подборка схем

Мы выбрали 4 самых распространенных вольтамперметров, которые используют умельцы в своих устройствах. Диапазоны измерений большинства приборов составляют 0-100 В, а также имеют встроенный шунт на 10 А. Принцип подключения у них очень похож, но есть свои нюансы.

TK1382 схема подключения

Вольтамперметр TK1382 можно купить по цене 3,5-5 у.е. Прибор имеет два калибровочных резистора: подстройка напряжения, подстройка тока.

Измеряемое напряжение 0-100 В; ток 0-10 А. Питание прибора должно находиться в рамках 4,5-30 В.

YB27VA схема подключения

Вольтметр амперметр YB27VA имеет аналогичные параметры по диапазону измерений тока и напряжения. Единственным отличием становиться другая компоновка платы и цветовая маркировка проводов.

Примерная цена составляет 3,5-4,5 у.е., на плате также присутствуют подстроечные резисторы.

DSN-VC288 схема подключения

Вольтметр амперметр DSN-VC288 также является одним из самых популярных у радиолюбителей. Цена его колеблется в пределах 4 у. е.

Многие, кто сталкивался с такими приборами жалуются на плохое качество калибровочных резисторов.

BY42A схема подключения

Кому нужна высокая точность измерений, может воспользоваться вольтамперметром BY42A. Такой прибор даст на один знак после запятой больше.

Вольтметр амперметр BY42A рассчитан на более высокое измеряемое напряжение – до 200 В, но напряжение питания прибора должно находиться в пределах 3,8-30 В.

Также BY42A можно встретить в двух вариантах исполнения платы, но цветовая маркировка проводов остается прежней.

Используя вольтамперметр в своем автомобильном зарядном устройстве, можно не только визуально контролировать процесс зарядки АКБ, но и своевременно диагностировать состояние батареи. Достаточно будет подключить зарядное, где установлен вольтамперметр к батареи, и мы увидим какое сейчас на ней напряжение.

ампер — Измерил ток мультиметром — Что я сделал не так?

спросил 5 лет, 9 месяцев назад

Изменено 5 лет, 9 месяцев назад

Просмотрено 10 тысяч раз

\$\начало группы\$

Я хотел измерить ток обычного зарядного устройства для ионно-литиевых аккумуляторов. Я установил, что подключаю красный провод к предохранителю A 10A max, а черный к COM. Зарядное устройство рассчитано на 600 мА, а другая моя вилка имеет предохранитель на 250 мА, поэтому очевидно, что это не сработает.

Итак, я подсоединил провода к обеим сторонам батареи, и появилась небольшая искра. Я что-то сломал?

• мультиметр
• сила тока
• искра

\$\конечная группа\$

17

\$\начало группы\$

Вы подключили амперметр параллельно источнику напряжения, что вызвало короткое замыкание через счетчик и, скорее всего, перегорело 10-амперный предохранитель в гнезде амперметра.

Вам нужно поместить измеритель между зарядным устройством и батареей, а затем подключить другой конец батареи к зарядному устройству. Диаграмма поможет:

^{смоделируйте эту цепь — Схема создана с помощью CircuitLab}

Редактировать: Если все по-прежнему работает нормально, вероятно, вы сработали какую-то защиту от перегрузки по току в зарядном устройстве до того, как перегорел предохранитель в счетчике.

\$\конечная группа\$

0

\$\начало группы\$

Вы использовали амперметр параллельно источнику напряжения, а не последовательно. Это привело к большему току, чем мог выдержать амперметр. Таким образом, вы перегорели какой-то предохранитель.

\$\конечная группа\$

0

\$\начало группы\$

Принципы, лежащие в основе вашей идеи, были в порядке. Вы задавались вопросом, какой максимальный ток может выдать блок питания. Таким образом, вы подключили к нему (цифровой мультиметр) очень низкое сопротивление, чтобы получить максимальную нагрузку и наблюдать за измерением. Боюсь, неправильное исполнение.

Простой линейный источник питания, широко распространенный десятилетия назад, может быть закорочен, как вы и пытались. Они состояли из мостового выпрямителя и сглаживающего конденсатора. Однако вскоре после этого большой ток перегревал диоды и/или потреблял относительно очень большой ток от источника питания и, вероятно, выводил из строя предохранитель источника питания.

Но современный импульсный блок питания более совершенен и содержит защиту, такую ​​как ограничение выходного тока и «режим икоты». Последний выключит блок питания, если на его выходе будет низкое напряжение при высоком токе. Затем он немного подождет и снова включится. Этот цикл повторяется до тех пор, пока сохраняется выходная перегрузка.

Практический способ определить максимальный выходной ток вашего блока питания состоит в том, чтобы подключить выход вашего блока питания как (V+)->

амперметр->Radj->(V-), где Radj — это регулируемое сопротивление нагрузки, т. е. мощный реостат. Вы также подключаете вольтметр между (V+) и (V-). Вы устанавливаете реостат на потребление (скажем) 75% максимального тока, поэтому здесь 450 мА, и включаете блок питания. Затем вы уменьшаете сопротивление реостата, чтобы потреблять увеличивающийся ток, и наблюдаете за выходным током, когда выходное напряжение начинает падать. Вы сможете увидеть, когда напряжение выходит за пределы указанного диапазона напряжения и, следовательно, когда блок питания больше не может обеспечивать увеличение тока нагрузки.

\$\конечная группа\$

1

\$\начало группы\$

Если счетчик работает, значит ничего не сломалось.

Зарядное устройство для ионно-литиевых батарей поддерживает как режим постоянного напряжения, так и режим постоянного тока. Таким образом, он действует иногда как источник напряжения, а иногда как источник тока. Он решает, какой режим использовать в данный момент времени, отслеживая напряжение батареи, ток или, в некоторых случаях, температуру (в батарею встроен датчик, которого, по-видимому, не было в загоревшемся телефоне Samsung).

В любом из режимов подключение амперметра параллельно с работающей цепью зарядное устройство+аккумулятор будет потреблять ток как от аккумулятора, так и от зарядного устройства (в зависимости от, как сказал один плакат, предела его выходного тока). Таким образом, если вы получаете показания, они не говорят вам ничего конкретного ни об аккумуляторе, ни о зарядном устройстве.

Если вы подключите измеритель последовательно к батарее, как сказал Крис М., вы увидите, какой зарядный ток подается на батарею, что может сказать вам о состоянии батареи (низкий ток означает, что она в основном заряжена и будучи устойчивым, высокий ток означает, что он в основном разряжен), но на самом деле ничего о максимальном токе зарядного устройства.

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Вот как вы можете прочитать амперметр вашего зарядного устройства

Если вы хотите, чтобы ваша батарея была в целости и сохранности, вы должны знать, как считывать показания амперметра зарядного устройства. И вам не следует избегать чтения амперметра зарядного устройства.

Удивительно, но многие автовладельцы не знают, как правильно читать зарядное устройство. Если вы еще не знаете, вам не о чем беспокоиться, потому что вы узнаете все об амперметрах в этом посте.

На самом деле, чтение амперметра зарядного устройства довольно легко и просто. А считывание показаний амперметра зарядного устройства более просто, чем считывание показаний индикатора аккумулятора в автомобиле.

Умение читать зарядное устройство Амперметр также необходимо, чтобы найти разряженный автомобильный аккумулятор в машине.

Как только вы освоите весь процесс считывания показаний амперметра батареи, вам не нужно будет учиться снова. Итак, давайте узнаем правильный путь.

Что такое амперметр

Чтобы узнать, как считывать показания амперметра с зарядного устройства, вы должны знать, что такое амперметр.

Амперметр (также известный как амперметр) представляет собой измерительный прибор, используемый для измерения силы тока в цепи. Работа амперметра или амперметра состоит в том, чтобы определить, сколько электричества проходит через зарядное устройство.

Вы увидите вольтметр, индикатор заряда батареи, топливную форсунку, световой индикатор и многое другое на приборной панели автомобиля.

Все эти индикаторы помогают узнать текущее состояние компонентов вашего автомобиля на приборной панели.

К сожалению, люди путаются между амперметром или амперметром и вольтметром. Вот почему знание разницы между вольтметром и амперметром является обязательным.

Как протестировать аккумулятор электровелосипеда через 5 …

Включите JavaScript

Как проверить аккумулятор электровелосипеда за 5 быстрых шагов —

Как работает амперметр

Вы уже знаете, что такое амперметр. Теперь вам нужно понять, как работает амперметр. Как известно, раньше амперметры (он же амперметр) измеряли электрический ток.

Амперметр измеряет ток через набор катушек. Когда амперметр измеряет ток, он имеет очень низкое сопротивление, и из-за этого низкого импеданса противоположный электрический ток позволяет амперметру измерять ток в цепи.

Вот почему, чтобы измерить ток в цепи, нужно последовательно подключить амперметр. Амперметр может измерять электрический ток двумя способами.

Один — «Рисование», другой — «Непрерывность». Возможно, вы слышали, что с помощью амперметра можно измерить ампер в автомобильном аккумуляторе. Если да, то верно; Вы можете измерить количество ампер в автомобильном аккумуляторе.

Как считывать показания амперметра зарядного устройства Как считывать показания зарядного устройства

Показания амперметра большинства автомобильных зарядных устройств одинаковы и даже для показаний зарядного устройства Шумахера. Чтобы прочитать зарядное устройство, вы должны соответственно следовать всему процессу чтения.

Шаг 1: Примите надлежащие меры безопасности

Нет ничего, что могло бы заменить несчастный случай; Вот почему надлежащие правила техники безопасности являются обязательными.

Особенно, если вы работаете с аккумулятором, независимо от того, устанавливаете ли вы автомобильный аккумулятор или восстанавливаете автомобильный аккумулятор, соблюдайте надлежащие меры безопасности.

Батарейка содержит очень опасные химические вещества, которые могут нанести вред вашей коже и здоровью.

• Носите защитные очки или защитные очки и защитную маску. (если возможно)
• Снимите все украшения с тела.
• Носите соответствующую одежду, защищающую тело и руки.
• Держитесь подальше от огня.

Шаг 2: Отсоедините зажимы аккумулятора

Если ваш аккумулятор уже чем-то подсоединен, сначала вам нужно отсоединить зажимы аккумулятора.

Например, если вы хотите прочитать зарядное устройство автомобильного аккумулятора, вам нужно отсоединить зажимы аккумулятора от автомобиля.

Если вы отсоединяете зажимы аккумулятора или заменяете зажим аккумулятора, вам понадобится отвертка. Давайте посмотрим, как вы можете отключить аккумулятор.

Как отсоединить зажимы аккумуляторной батареи:

• Открутите болты от зажимов аккумуляторной батареи с помощью отвертки.
• Когда вы откроете капот автомобиля, вы увидите аккумулятор. Аккумулятор имеет два порта, один положительный, а другой отрицательный. Определить порт можно по цвету и символу на них. Положительные порты имеют символы плюс (+), а отрицательные порты имеют символы минус (-).
• Теперь вам нужно открутить гайки с обоих портов.
• После откручивания гайки теперь нужно отсоединить хомуты. Но сначала убедитесь, что вы отключили отрицательный порт.

Шаг 3: Подсоедините зарядное устройство

Вы должны подключить зарядное устройство для считывания зарядного устройства. Подключить зарядное устройство для автомобильного аккумулятора очень просто.

Многие из вас знают, как правильно подключать зарядное устройство. Затем я расскажу вам весь процесс еще раз для тех, кто не знает.

Поддержание клеммы аккумулятора в чистоте является очень хорошей практикой. Если клемма автомобильного аккумулятора загрязнена, вам следует очистить клемму аккумулятора перед подключением зарядного устройства.

Еще одна вещь, которую вы должны сделать перед подключением зарядного устройства, это отключить все компоненты вашего автомобиля, включая автомобильный кондиционер, радио, фары и т.д.

Как подключить зарядное устройство:

Шаг 1: Первым шагом при подключении зарядного устройства является определение, какая клемма батареи положительная, а какая отрицательная.

Положительная клемма аккумуляторной батареи отмечена символами плюса и красного цвета. Отрицательная клемма аккумулятора противоположна положительной клемме. На отрицательной клемме аккумулятора нанесены символы «минус» и черный цвет.

Шаг 2: Теперь вам нужно выполнить подключение, подключите красный кабель зарядного устройства к положительной красной клемме аккумулятора.

Шаг 3: Другая клемма аккумулятора – отрицательная. При отрицательном соединении между аккумулятором и зарядным устройством может возникнуть искра.

Поэтому при подключении к минусовой клемме вы должны подключать черную клемму на расстоянии.

1. Если ваш автомобильный аккумулятор установлен в автомобиле, вам необходимо подключить зарядное устройство к блоку двигателя автомобиля или где-то вокруг шасси автомобиля. Поэтому убедитесь, что везде, где вы делаете соединение, соединение должно быть вдали от батареи.
2. Аккумулятор может находиться вне автомобиля. Если аккумуляторная батарея не установлена ​​в автомобиле, вам понадобится двухфутовый кабель аккумуляторной батареи. Подсоедините двухфутовый кабель аккумулятора к отрицательной клемме аккумулятора, а затем подключите к нему черный кабель зарядного устройства. Опять же убедитесь, что вы делаете это соединение вдали от батареи.

Шаг 4 : Вы только что закончили подключение автомобильного аккумулятора к зарядному устройству. Теперь вы можете включить выключатель батареи и проверить амперметр.

Шаг 4: Чтение скорости зарядки аккумулятора Чтение скорости зарядки аккумулятора

В этом разделе чтения вы узнаете, как считывать показания амперметра зарядного устройства аккумулятора. Вот почему вы должны внимательно прочитать этот раздел и следовать им соответственно.

• Чтобы считать показания амперметра зарядного устройства, подключите зарядное устройство к сетевой розетке и включите амперметр. Когда вы включите амперметр, вы увидите движение аналоговых показаний амперметра. Амперметр, показывающий скорость зарядки с помощью стрелки. Итак, вы увидите, как стрелка прыгает вперед и назад в области шкалы амперметра.

• После настройки амперметра батареи необходимо подождать несколько секунд, чтобы он успокоился. Каждому амперметру или амперметру требуется небольшое количество времени для получения точного результата.

• Усилитель зарядного устройства является обязательным для каждого зарядного устройства. Большинство зарядных устройств для автомобильных аккумуляторов имеют два режима зарядки: 2 ампера и 10 ампер. Вы должны помнить это. Теперь вам нужно определить, какой из них вы хотели бы использовать. Что бы вы ни выбрали, вы можете прочитать показания амперметра зарядного устройства.

• После выбора усилителя зарядного устройства включите амперметр, и вы увидите, как индикатор или стрелка амперметра медленно приближаются к выбранной вами точке (2 ампера или 10 ампер). Опять же, вам не нужно ничего делать; просто позвольте амперметру делать свою работу.

• Во время зарядки аккумулятора амперметр будет медленно уменьшаться. Это означает, что ваша батарея заряжается. Когда стрелка или индикатор амперметра показывает 0, это означает, что аккумулятор полностью заряжен.

Что делать, если зарядное устройство или амперметр имеют две стрелки аналогового считывания?

Люди приходят в замешательство, когда видят, что их зарядное устройство или амперметр имеют две стрелки на аналоговых показаниях.

Но вы не должны, потому что я расскажу вам, как вы можете прочитать показания амперметра с двумя стрелками.

• Если вы видите, что ваш амперметр имеет два индикатора или стрелки, это означает, что ваш амперметр может показывать, сколько энергии осталось в аккумуляторе и сколько ампер потребляет автомобиль от аккумулятора за раз.

• Если вы видите, что обе иглы лежат друг на друге, ваша батарея полностью заряжена. Однострелочные амперметры или двухстрелочные амперметры работают одинаково. И рабочий процесс тоже такой же.

Другое дело, Вы увидите треугольники на аналоговых показаниях амперметра. Эти треугольники не так уж и полезны, поэтому не следует путать треугольники. Вы уже знаете, как читать зарядное устройство.

Как правило, на индикаторе AMP отображаются два цветных треугольника. Оба треугольника показывают скорость зарядки аккумулятора и энергию.

Красные треугольники означают скорость зарядки, а зеленые треугольники показывают, сколько энергии требуется для полной зарядки аккумулятора.

Вот как можно считать амперметр зарядного устройства. Амперметр показывает, сколько энергии осталось в аккумуляторе и сколько времени требуется для его перезарядки.

Вам просто нужно знать текущее состояние вашей батареи с помощью амперметра, а также узнать, есть ли проблема с вашей батареей или что действительно разряжает вашу батарею и так далее.

Типы амперметров

Люди путаются, когда речь заходит о типах амперметров. Типы амперметров определяются в зависимости от конструкции и силы тока.

Итак, всякий раз, когда вы планируете приобрести амперметр, вы должны быть уверены, какие типы амперметров вам нужны.

В зависимости от конструкции и типа протекания тока существует четыре типа амперметров.

1. Электродинамический амперметр
2. Электродинамический амперметр
3. Амперметр с подвижной катушкой
4. Амперметр выпрямительного типа

Если вы запутались или не помните, какой амперметр вам нужен, обратитесь к специалисту.

А по току Амперметр имеет две категории.

1. Амперметр переменного тока
2. Амперметр постоянного тока

Как читать цифровой амперметр

Что делать, если вы используете зарядное устройство с цифровым амперметром? В наши дни автовладельцы используют цифровые амперметры больше, чем когда-либо.

Работа цифрового амперметра такая же, как у старого амперметра зарядного устройства. Однако цифровой амперметр также измеряет ток в амперах, отображая текущий уровень заряда вашей батареи.

Цифровые амперметры позволяют очень легко считывать ампер или вольт батареи, потому что цифровые амперметры отображают показания, и они работают быстрее, чем старые амперметры заряда батареи.

Цифровой амперметр

Процесс считывания показаний цифрового амперметра (он же цифровой мультиметр) и аналогового амперметра одинаков.

Итак, если вы можете считать показания аналогового амперметра, вы также можете прочитать показания цифрового амперметра. Ниже вы увидите, какие шаги необходимо выполнить, чтобы считать показания цифрового амперметра.

Цифровые амперметры также имеют функцию считывания напряжения. Итак, убедитесь, что вы читаете свой усилитель.

Вот четыре шага для считывания показаний цифровых амперметров:

1. Во-первых, найдите опцию чтения напряжения на цифровых амперметрах.
2. Цифровой мультиметр имеет различные параметры, поэтому убедитесь, что вы выбрали вариант чтения Ампер.
3. Правильно подключите аккумулятор.
4. После подключения вы увидите, что показания амперметра будут отображаться на экране вашего цифрового амперметра.

Цифровой амперметр будет стоить вам дороже, чем аналоговый амперметр, но покупка цифрового амперметра того стоит.

Цифровой амперметр сэкономит ваше время и поможет заметить колебания напряжения батареи. Если вы будете следовать этим шагам, вы сможете правильно считывать показания цифрового амперметра.

Преимущества использования цифрового амперметра

В настоящее время цифровой амперметр используется повсеместно из-за его определенных преимуществ. Узнайте о преимуществах использования цифрового амперметра:

• Показания цифровых мультиметров легче понять, чем аналоговых.
• Цифровые амперметры помогают предотвратить перезарядку генератора и аккумулятора.
• Точность цифрового амперметра намного выше, чем у аналогового мультиметра.
• В цифровом мультиметре не нужно настраивать ноль, как в аналоговом мультиметре.

Почему не работает амперметр зарядного устройства

Много раз вы сталкивались с тем, что амперметр зарядного устройства не работает. Это нормально, и не следует путать проблемы с аккумулятором и проблемы с зарядным устройством.

Как правило, ваш амперметр не работает должным образом для батареи.

• Разряженные элементы в аккумуляторе
  В то время как работа амперметра заключается в том, чтобы сообщить вам, какой ток зарядное устройство выдает на аккумулятор, поэтому вы должны убедиться, что ваш автомобильный аккумулятор находится в хорошем состоянии. Если в вашем автомобильном аккумуляторе есть разряженные элементы, очевидно, что аккумулятор не может работать должным образом; вот почему амперметр не может показать вам точные показания. Попробуйте выяснить мертвые ячейки в вашей батарее и исправить это прямо сейчас.

• Неисправный амперметр
  Амперметр зарядного устройства может быть неисправен и неисправен. К сожалению, тут виноват не только Амперметр. Существует так много причин, по которым амперметр заряда аккумулятора может быть неисправен и не работать. Давайте посмотрим, с какими проблемами вы можете столкнуться, когда ваш амперметр зарядного устройства не работает.

Может возникнуть несколько проблем, когда зарядное устройство не работает. Итак, первое, что вам нужно сделать, это правильно перепроверить соединение между аккумулятором и зарядным устройством.

Потому что, если вы хотите считать показания амперметра зарядного устройства, вы должны убедиться, что соединение между аккумулятором и зарядным устройством прочное и точное.

Еще одна вещь, которую нужно сделать, когда зарядное устройство не работает, это отключить аккумулятор на пару часов, а затем снова подключить и попытаться измерить. Много раз это может решить вашу проблему.

Почему прыгает стрелка зарядного устройства

Плохое соединение между аккумулятором и зарядным устройством является основной причиной того, что стрелка зарядного устройства прыгает или подпрыгивает.

Если стрелка вашего зарядного устройства прыгает, вы не сможете узнать точные показания амперметра.

• Неисправная батарея
  Если ваша батарея не в хорошем состоянии, она не может работать эффективно и не может обеспечивать столько энергии, сколько должна. Кроме того, такие проблемы, как протечка батареи, неисправность батареи и разряженная батарея, могут привести к тому, что стрелка зарядного устройства подпрыгнет или подпрыгнет.

• Плохое соединение
  Очевидно, что когда аккумулятор и зарядное устройство подключены неправильно, зарядное устройство не может отслеживать напряжение аккумулятора. Вот почему стрелка зарядного устройства постоянно прыгает.

• Корродированная клемма аккумулятора
  Если вы видите, что ваш аккумулятор исправен, и вы установили хорошее соединение между аккумулятором и зарядным устройством, даже если стрелка зарядного устройства прыгает. Затем коррозия вокруг клеммы аккумулятора может быть еще одной причиной подпрыгивания стрелки. Вот почему очень важно предотвратить коррозию клемм аккумуляторной батареи, и каждый автовладелец должен знать о коррозии аккумуляторной батареи.

Часто задаваемые вопросы – Как считать амперметр зарядного устройства

Почему стрелка зарядного устройства не двигается?

Иногда вы увидите, что стрелка зарядного устройства вообще не двигается, а просто остается в одной и той же точке.

Если заряд батареи слишком низкий или амперметр зарядного устройства неисправен, стрелка зарядного устройства может не двигаться.

Неисправное зарядное устройство аккумулятора Амперметр не может точно показать ток, протекающий через аккумулятор. Если вы используете неисправный амперметр зарядного устройства, вы должны заменить или отремонтировать его в ближайшем автомагазине.

Итак, проверьте уровень заряда аккумулятора и посмотрите на амперметр на наличие неисправности.

Почему зарядное устройство включается и выключается?

Владельцы аккумуляторов часто покупают несовместимое зарядное устройство. Когда аккумулятор большой, зарядное устройство должно быть больше, чтобы обеспечить заряд.

Всегда старайтесь следовать инструкции по эксплуатации аккумулятора при покупке зарядного устройства. Следование руководству также поможет вам избежать покупки или установки в автомобиль аккумулятора неподходящего размера.

Итак, если ваша батарея не совместима с вашей батареей, зарядное устройство будет включаться и выключаться.

Если соединение аккумулятора и зарядного устройства ослаблено, зарядное устройство включается и выключается. Поэтому проверьте еще раз и найдите ослабленное соединение между аккумулятором и зарядным устройством.

Заключительные мысли

Теперь вы знаете, как считывать амперметр зарядного устройства, цифровой амперметр и почему амперметр зарядного устройства не работает.

Когда вы имеете дело с амперметром зарядного устройства, вы также много знаете о состоянии батареи.

Всем необходимо знать, как правильно читать зарядное устройство. Всякий раз, когда вы заряжаете аккумулятор, убедитесь, что вы нашли время, чтобы проверить амперметр и прочитать его, эта отличная практика поможет вам лучше узнать о текущем состоянии вашего аккумулятора.

Амперметр зарядного устройства может выйти из строя, но если вы заметили, что амперметр не работает должным образом, примите меры для его устранения как можно скорее.

Починка амперметра зарядного устройства не будет стоить вам дорого. И еще, мультиметр стоит не дорого.

Я надеюсь, что эта статья поможет вам прочитать амперметр зарядного устройства. Кроме того, если вы будете следовать этим процессам, вы сможете прочитать зарядное устройство и сохранить аккумулятор в целости и сохранности.

Мерадж Саркер

Привет,
Как дела?
Я Мерадж Саркер. Я автомеханик и изучаю автомобильную реставрацию здесь, во Флориде, США.
