Как подключить антенный кабель к блоку питания. Блок питания для антенны: как правильно подключить и использовать

При этом если отключить БП от сети питания настроенные каналы должны перестать работать или качество картинки будет значительно ухудшаться.

Автор: Administrator вкл. 19 января 2016 . Опубликовано в Cделай Cам

Для соединения антенного кабеля к блоку питания (БП) усилителя установленного в корпусе антенны типа «Польская решётка» необходимо аккуратно подсоединить кабель к штекеру блока питания активной антенны.

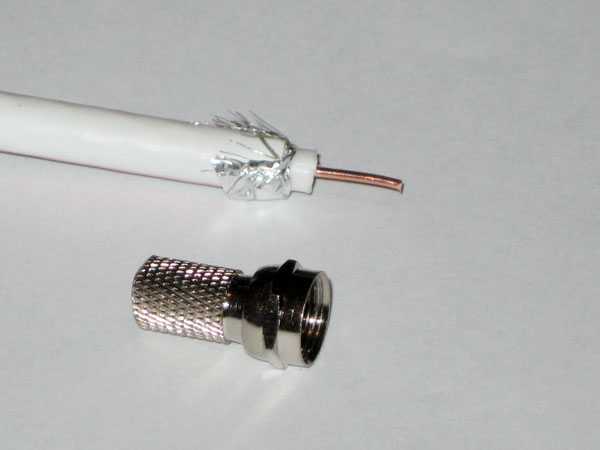

Для начала нужно правильно разделать кабель. Отходим от конца тв кабеля 1,5 см и аккуратно срезаем изоляцию по кругу

Самое главное не повредите оплетку и экран кабеля под изоляцией (проводки и фольга экрана под изоляцией кабеля).

снять прорезанный по кругу кусок внешнего изолятора. Затем сдвинуть волоски экрана и фольгу назад. отойти от сдвинутого края оплетки 5 мм, и сделать круговой срез уже внутреннего слоя-изолятора и удаляем его. Аккуратно заводим кабель под хомут штекера БП чтобы металлическая оплетка и экран касались нижней залуженной площадки а центральная жила была вставлена в свой фиксатор. После чего винты зажимаются для достаточной фиксации контактов кабеля и БП.

ВАЖНО. металлическая оплетка должна касаться нижней залуженной площадки штекера БП , иначе напряжение питания 12В на антенный усилитель по тв кабелю может не дойти . Не допускайте замыкания оплетки и центральной жилы . При замыкании лампочка индикатор на блоке питания будет гаснуть или гореть тускло .

Если все соединения на самой антенне и на блоке питания выполнены правильно, то телевизор начнет показывать каналы сразу после их сканирования и настройки.

При этом если отключить БП от сети питания настроенные каналы должны перестать работать или качество картинки будет значительно ухудшаться.

Многие пользователи спутникового телевидения сталкиваются с проблемой подключения антенного кабеля к блоку питания. Мы попытались решить эту проблему и ниже приводим несколько советов по ее устранению.

Для того чтобы подключить антенный кабель к блоку питания, необходимо соединить кабель и штекер блока питания активной антенны.

1. Вначале осуществляем разделку кабеля. Для этого отступаем от его конца на полтора и по кругу удаляем изоляцию с помощью ножа. Старайтесь ни в коем случае не нанести повреждения оплетке кабеля, который находится под изоляцией. Это разные проводки и фольга экрана.

2. Снимаем кусок отрезанного внешнего изолятора и сдвигаем волоски экрана и фольгу назад.

3. Отступаем от сдвинутого края оплетки на полсантиметра и срезаем вкруговую внутренний слой-изолятор. После этого убираем его.

4. Берем кабель и помещаем его под хомут штекера блока питания. Все действия выполняем очень аккуратно, следим за тем, чтобы центральная жила была вставлена в фиксатор, а металлическая оплетка и экран соприкасались с залуженной площадкой.

5. Зажимаем винты и фиксируем контакты кабеля блока питания.

При правильном выполнении всех действий вы увидите на экране телевизора все каналы сразу же после сканирования и осуществлении настроек. При отключении блока питания от сети каналы или исчезнут с экрана телевизора, или же ухудшится качество их изображения.

Как подключить антенный кабель к блоку питания

Главная » Статьи » Как подключить антенный кабель к блоку питания

Как подключить антенный кабель к блоку питания

Written by Administrator on 19 января 2016. Posted in Cделай Cам

Рейтинг:  4 / 5

Для соединения антенного кабеля к блоку питания (БП) усилителя установленного в корпусе  антенны типа «Польская решётка» необходимо аккуратно подсоединить кабель к штекеру блока питания активной антенны.

Для начала нужно правильно разделать кабель. Отходим от конца тв кабеля 1,5 см и аккуратно срезаем изоляцию по кругу

Самое главное не повредите оплетку и экран кабеля под изоляцией (проводки и фольга экрана под изоляцией кабеля).

снять прорезанный по кругу кусок внешнего изолятора. Затем  сдвинуть волоски экрана и фольгу назад. отойти от сдвинутого края оплетки 5 мм, и сделать круговой срез уже внутреннего слоя-изолятора и удаляем его. Аккуратно заводим кабель под хомут штекера БП чтобы металлическая оплетка и экран касались нижней залуженной площадки а центральная жила была вставлена в свой фиксатор. После чего винты зажимаются для достаточной фиксации контактов кабеля и БП.

ВАЖНО!!! металлическая оплетка должна касаться нижней залуженной площадки штекера БП, иначе напряжение питания 12В на антенный усилитель по тв кабелю может не дойти. Не допускайте замыкания оплетки и центральной жилы. При замыкании лампочка индикатор на блоке питания будет гаснуть или гореть тускло.

Если все соединения на самой антенне и на блоке питания выполнены правильно, то телевизор начнет показывать каналы сразу после их сканирования и настройки.

При этом если отключить БП от сети питания настроенные каналы должны перестать работать или качество картинки будет значительно ухудшаться.

Печать E-mail

www.imsprice.ru

Усилитель для тв антенны своими руками

В местах с плохим телевизионным сигналом, чтобы при просмотре телевизора была четкая картинка, приходится устанавливать антенну на улице, при этом к ней необходимо подключать специальный усилитель. Это устройство позволяет предоставить качественное изображение на экране при расположение вышки до 100 км.

Такие антенные усилители существуют для разных диапазонов каналов и различаются по коэффициенту усиления. Для работы им требуется непрерывное питание с напряжением в 12 В. На сегодняшний день существует возможность запитывать антенные усилители через телевизионный провод. Для этого продаются специальные адаптеры и переходники, которые воплощают это в жизнь.

Подключение не составляет большого руда. В такой блок подсоединяется кабель, подходящий из антенны, а из адаптера идет коаксиальный провод в телевизор. Неправильное подключение исключено, так как выходные разъемы абсолютно разные.

Адаптер усилителя

В каждом блоке питания усилителя находится две пары диодов, два накопителя, трансформатор, стабилизатор напряжения. Все они вмонтированы в печатную плату.

Минусы блока питания

К отрицательным моментам можно такого адаптера отнести присутствие небольшой части центральной жилы без экрана. Он находится в месте припаивания его к печатной плате. Такая конструкция может передавать помехи на изображение от работающих рядом бытовых приборов. Этого можно избежать добавив в места пайки еще один экран.

Создание адаптера своими руками

Изготовить такой блок питания можно собственноручно, при этом увеличить его технические характеристики. Для этого понадобится обычный антенный разветвитель. При желании подключить несколько телевизоров и подвести питание к адаптеру, нужно добавить в блок несколько деталей.

Устройство разветвителя

Антенный тройник состоит из металлической коробки с разъемами. Внутри нее находятся трансформаторы, которые припаяны к выводам. Они имею форму кольца или трубки, которые состоят из феррита. На них намотано около 10 витков провода с сечением 0,3 мм.

Как сделать адаптер самостоятельно

Чтобы соорудить адаптер питания для усилителя антенны, в тройник можно не монтировать еще один разъем, а воспользоваться имеющимся. При этом нужно будет удалить один трансформатор, тем самым подключение уменьшится до двух телевизоров. После чего нужно припаять LC-фильтр и адаптером можно пользоваться. Из-за того, что корпус разветвителя дюралюминиевый, соединение конденсатора нужно выполнять через латунную клемму. Ее можно прикрутить гайкой с шайбой.

Также в цепь необходимо добавить пару конденсаторов и дроссель. Также следует внедрить резистор на 150 Ом, что положительно скажется на работе адаптера. Монтаж этого блока можно выполнять в любом месте. Его можно разместить у телевизора или при входе кабеля в дом. При подсоединении одного телевизора, имеющийся трансформатор можно удалить, а контакт конденсатора подсоединить к разъему, к которому будет подключаться телевизор.

Подсоединение адаптера к блоку питания

Если подсоединение проходит через один из выходов, тогда необходимо смастерить переходник с проводов блока питания на телевизионный кабель. Для чего потребуется кусок коаксиального провода размером 5 см. На один конец установить F-накрутку, а ко второму подсоединить провода от блока питания, не перепутав полярность. Положительный провод должен прикрепляется к центральной жиле.

Ели нет желания проводить такую процедуру, можно в разветвитель вмонтировать специальный разъем, предназначенный для блоков питания. Он будет снабжать напряжением усилитель через самодельный адаптер.

www.vsedelkin.ru

Подключение антенны с усилителем при наличии разветвителя

Имея загородный дом или дачу, каждый, рано или поздно, задумывается о том, как и где разместить телевизионную антенну и кабель, вечно мешающийся при уборке. После того как решение было принято встают другие задачи. Какую антенну выбрать, с усилителем или обычную? Будут ли ещё телевизоры в доме, нужен разветвитель? Заложить провод в плинтус или просверлить стену или оконную раму и прочие. Хорошо если Вы определились с первыми двумя вопросами, выбрали антенну с усилителем  и решили предусмотреть несколько точек для подключения телевизора.

Установка антенны

Наш выбор пал на антенну серии Дельта с усилителем. Расстояние до города 60км и качество изображения далеко от идеального. Для работы усилителя необходим блок питания на 12 вольт и специальная схема подключения с питанием по антенному кабелю. Всем этим производитель антенны снабдит каждого покупателя. А вот если Вы скажете, что хотите добавить разветвитель, то скорее всего вам будет предложен разветвитель с возможностью подключения к Вашей антенне, но стоить он будет в разы дороже. Да и не каждый знает заранее что обычный разветвитель не подойдёт :).

Сам крепление антенны индивидуально и зависит от формы и высоты крыши. Крепление антенны в нашем решении выполнено на длинной трубе. Трубка крепится в трёх точках к стене дома. Труба составная и разобрать её при необходимости не составит труда.

После присоединения провода в целях безопасности рекомендую обмотать сам коаксиальный кабель куском тонкого резинового шланга, в месте соприкосновения с краями отверстия или на изгибе при заходе на чердак или в комнату.

Это защитит его от излома или перетирания в месте сгиба.

Установка разветвителя

Выберите место установки разветвителя в жилом помещении или на чердаке, главное чтобы рядом была розетка. Если схема проводки позволяет вам провести розетку с выключателем на чердак, то я считаю это лучший вариант. Можно и без выключателя, но я предпочитаю отключать антенну на время отъезда. Всё же антенна не холодильник, пусть лучше не тратит электроэнергию. Да и о безопасности не стоит забывать.

К выходам разветвителя подключаются кабели идущие к телевизорам Вашего дома. На вход разветвителя можно попробовать подключить антенный кабель, но в моём случае без усилителя ничего не получилось, телевизор показывал лишь рябь.

Подключение блока питания усилителя

Если оставить схему когда блок питания подключается непосредственно перед телевизором то ничего не выйдет через разветвитель в обратном направлении ток для питания усилителя антенны не пройдёт. Поэтому необходимо сделать переходник или купить, если вы задумались об этом заранее, до приезда в удалённый населённый пункт.

Для создания переходника я использовал кусок коаксиального кабеля старого образца, он толще и паять его проще. Штекер для подключение к разветвителю и разъём от старого телевизора.

Сборка и наслаждение

Соберём все детали в одном месте. Вот список всех используемых компонент схемы:

1. Антенна со встроенным усилителем;
2. Антенный кабель до штекера блока питания усилителя;
3. Переходник с антенного разъёма на штекер разветвителя;
4. Разветвитель, самый обычный;
5. Коаксиальный кабель и штекеры для подключения к телевизорам.

Вариант подключения изображённый справа позволяет подключить несколько телевизоров используя один блок питания, самый обычный разветвитель и антенну с усилителем.

deepcoding.ru

Смотрите также

• Труба пнд для кабеля
• Плинтус напольный пластиковый с кабель каналом
• Прокладка кабелей связи
• Марки кабелей и их расшифровка
• Кабель полевой связи
• Прокладка кабеля в подвале
• Роутер не видит сетевой кабель
• Маркировка кабеля ввг расшифровка
• Кабель для заземления
• Проблема с сетевым кабелем ростелеком
• Телефонный кабель 10 пар

Как подключить блок питания к антенне телевизора

Главная » Статьи » Как подключить блок питания к антенне телевизора

Спутниковое ТВ

   Для того чтобы заработал антенный усилитель, установленный в корпусе антенны типа «Польская решетка» необходимо его подключить к источнику питания. Питание усилителя производится по коаксиальному кабелю, идущему от антенны к телевизору. Значит нам необходимо подсоединить блок питания к этому кабелю. Многие пользователи затрудняются это сделать. Рассмотрим простой вариант подключения.

   Вначале необходимо разделать конец телевизионного кабеля (более подробно о разделке кабеля). Отступаем от конца кабеля 1,5 см. и аккуратно удаляем внешнюю изоляцию, стараясь не повредить экран и изоляцию центральной жилы. Снимаем отрезанную по кругу внешнюю оболочку. Затем смещаем волоски экрана и фольгу назад. Далее отступаем от отодвинутой оплетки 0,5 см. и срезаем по кругу внутреннею изоляцию с центральной жилы. Кабель готов к подключению.

    Аккуратно помещаем разделанный кабель в специальный крепеж на плате сепаратора блока питания. Необходимо чтобы оплетка кабеля плотно касалась нижней контактной площадки, а центральная жила была вставлена в винтовой фиксатор.

Зажимаем винты до полной фиксации контактов кабеля.

   При правильном подключении телевизор начнет показывать каналы при их сканировании и настройке. Если же отключить блок питания, то изображение может ухудшиться или вовсе исчезнуть.

Удачного подключения!

17,176 просмотров всего, 7 просмотров сегодня

Пожалуйста, дайте нам ваши ценные комментарии

digitsattv.ru

Как подключить антенный кабель к блоку питания

Главная » Статьи » Как подключить антенный кабель к блоку питания

Written by Administrator on 19 января 2016. Posted in Cделай Cам

Рейтинг:  4 / 5

Для соединения антенного кабеля к блоку питания (БП) усилителя установленного в корпусе  антенны типа «Польская решётка» необходимо аккуратно подсоединить кабель к штекеру блока питания активной антенны.

Для начала нужно правильно разделать кабель. Отходим от конца тв кабеля 1,5 см и аккуратно срезаем изоляцию по кругу

Самое главное не повредите оплетку и экран кабеля под изоляцией (проводки и фольга экрана под изоляцией кабеля).

снять прорезанный по кругу кусок внешнего изолятора. Затем  сдвинуть волоски экрана и фольгу назад. отойти от сдвинутого края оплетки 5 мм, и сделать круговой срез уже внутреннего слоя-изолятора и удаляем его. Аккуратно заводим кабель под хомут штекера БП чтобы металлическая оплетка и экран касались нижней залуженной площадки а центральная жила была вставлена в свой фиксатор. После чего винты зажимаются для достаточной фиксации контактов кабеля и БП.

ВАЖНО!!! металлическая оплетка должна касаться нижней залуженной площадки штекера БП, иначе напряжение питания 12В на антенный усилитель по тв кабелю может не дойти. Не допускайте замыкания оплетки и центральной жилы. При замыкании лампочка индикатор на блоке питания будет гаснуть или гореть тускло.

Если все соединения на самой антенне и на блоке питания выполнены правильно, то телевизор начнет показывать каналы сразу после их сканирования и настройки.

При этом если отключить БП от сети питания настроенные каналы должны перестать работать или качество картинки будет значительно ухудшаться.

Печать E-mail

www.imsprice.ru

Усилитель для тв антенны своими руками

В местах с плохим телевизионным сигналом, чтобы при просмотре телевизора была четкая картинка, приходится устанавливать антенну на улице, при этом к ней необходимо подключать специальный усилитель. Это устройство позволяет предоставить качественное изображение на экране при расположение вышки до 100 км.

Такие антенные усилители существуют для разных диапазонов каналов и различаются по коэффициенту усиления. Для работы им требуется непрерывное питание с напряжением в 12 В. На сегодняшний день существует возможность запитывать антенные усилители через телевизионный провод. Для этого продаются специальные адаптеры и переходники, которые воплощают это в жизнь.

Подключение не составляет большого руда. В такой блок подсоединяется кабель, подходящий из антенны, а из адаптера идет коаксиальный провод в телевизор. Неправильное подключение исключено, так как выходные разъемы абсолютно разные.

Адаптер усилителя

В каждом блоке питания усилителя находится две пары диодов, два накопителя, трансформатор, стабилизатор напряжения. Все они вмонтированы в печатную плату.

Минусы блока питания

К отрицательным моментам можно такого адаптера отнести присутствие небольшой части центральной жилы без экрана. Он находится в месте припаивания его к печатной плате. Такая конструкция может передавать помехи на изображение от работающих рядом бытовых приборов. Этого можно избежать добавив в места пайки еще один экран.

Создание адаптера своими руками

Изготовить такой блок питания можно собственноручно, при этом увеличить его технические характеристики. Для этого понадобится обычный антенный разветвитель. При желании подключить несколько телевизоров и подвести питание к адаптеру, нужно добавить в блок несколько деталей.

Устройство разветвителя

Антенный тройник состоит из металлической коробки с разъемами. Внутри нее находятся трансформаторы, которые припаяны к выводам. Они имею форму кольца или трубки, которые состоят из феррита. На них намотано около 10 витков провода с сечением 0,3 мм.

Как сделать адаптер самостоятельно

Чтобы соорудить адаптер питания для усилителя антенны, в тройник можно не монтировать еще один разъем, а воспользоваться имеющимся. При этом нужно будет удалить один трансформатор, тем самым подключение уменьшится до двух телевизоров. После чего нужно припаять LC-фильтр и адаптером можно пользоваться. Из-за того, что корпус разветвителя дюралюминиевый, соединение конденсатора нужно выполнять через латунную клемму. Ее можно прикрутить гайкой с шайбой.

Также в цепь необходимо добавить пару конденсаторов и дроссель. Также следует внедрить резистор на 150 Ом, что положительно скажется на работе адаптера. Монтаж этого блока можно выполнять в любом месте. Его можно разместить у телевизора или при входе кабеля в дом. При подсоединении одного телевизора, имеющийся трансформатор можно удалить, а контакт конденсатора подсоединить к разъему, к которому будет подключаться телевизор.

Подсоединение адаптера к блоку питания

Если подсоединение проходит через один из выходов, тогда необходимо смастерить переходник с проводов блока питания на телевизионный кабель. Для чего потребуется кусок коаксиального провода размером 5 см. На один конец установить F-накрутку, а ко второму подсоединить провода от блока питания, не перепутав полярность. Положительный провод должен прикрепляется к центральной жиле.

Ели нет желания проводить такую процедуру, можно в разветвитель вмонтировать специальный разъем, предназначенный для блоков питания. Он будет снабжать напряжением усилитель через самодельный адаптер.

www.vsedelkin.ru

Подключение антенны с усилителем при наличии разветвителя

Имея загородный дом или дачу, каждый, рано или поздно, задумывается о том, как и где разместить телевизионную антенну и кабель, вечно мешающийся при уборке. После того как решение было принято встают другие задачи. Какую антенну выбрать, с усилителем или обычную? Будут ли ещё телевизоры в доме, нужен разветвитель? Заложить провод в плинтус или просверлить стену или оконную раму и прочие. Хорошо если Вы определились с первыми двумя вопросами, выбрали антенну с усилителем  и решили предусмотреть несколько точек для подключения телевизора.

Установка антенны

Наш выбор пал на антенну серии Дельта с усилителем. Расстояние до города 60км и качество изображения далеко от идеального. Для работы усилителя необходим блок питания на 12 вольт и специальная схема подключения с питанием по антенному кабелю. Всем этим производитель антенны снабдит каждого покупателя. А вот если Вы скажете, что хотите добавить разветвитель, то скорее всего вам будет предложен разветвитель с возможностью подключения к Вашей антенне, но стоить он будет в разы дороже. Да и не каждый знает заранее что обычный разветвитель не подойдёт :).

Сам крепление антенны индивидуально и зависит от формы и высоты крыши. Крепление антенны в нашем решении выполнено на длинной трубе. Трубка крепится в трёх точках к стене дома. Труба составная и разобрать её при необходимости не составит труда.

После присоединения провода в целях безопасности рекомендую обмотать сам коаксиальный кабель куском тонкого резинового шланга, в месте соприкосновения с краями отверстия или на изгибе при заходе на чердак или в комнату.

Это защитит его от излома или перетирания в месте сгиба.

Установка разветвителя

Выберите место установки разветвителя в жилом помещении или на чердаке, главное чтобы рядом была розетка. Если схема проводки позволяет вам провести розетку с выключателем на чердак, то я считаю это лучший вариант. Можно и без выключателя, но я предпочитаю отключать антенну на время отъезда. Всё же антенна не холодильник, пусть лучше не тратит электроэнергию. Да и о безопасности не стоит забывать.

К выходам разветвителя подключаются кабели идущие к телевизорам Вашего дома. На вход разветвителя можно попробовать подключить антенный кабель, но в моём случае без усилителя ничего не получилось, телевизор показывал лишь рябь.

Подключение блока питания усилителя

Если оставить схему когда блок питания подключается непосредственно перед телевизором то ничего не выйдет через разветвитель в обратном направлении ток для питания усилителя антенны не пройдёт. Поэтому необходимо сделать переходник или купить, если вы задумались об этом заранее, до приезда в удалённый населённый пункт.

Для создания переходника я использовал кусок коаксиального кабеля старого образца, он толще и паять его проще. Штекер для подключение к разветвителю и разъём от старого телевизора.

Сборка и наслаждение

Соберём все детали в одном месте. Вот список всех используемых компонент схемы:

1. Антенна со встроенным усилителем;
2. Антенный кабель до штекера блока питания усилителя;
3. Переходник с антенного разъёма на штекер разветвителя;
4. Разветвитель, самый обычный;
5. Коаксиальный кабель и штекеры для подключения к телевизорам.

Вариант подключения изображённый справа позволяет подключить несколько телевизоров используя один блок питания, самый обычный разветвитель и антенну с усилителем.

deepcoding.ru

el-cab.ru

Блок питания для антенны

Главная > Антенны > Блок питания для антенны

Подавляющее большинство антенн для приема телевизионных программ имеет в своем составе усилитель сигнала. Как и любое электронное устройство, он требует подачи питания. Главная особенность – использование антенного кабеля для одновременной передачи полезного сигнала и напряжения питания. Такой принцип организации питания антенного усилителя давно принят как стандарт де-факто большинством производителей антенн и усилителей к ним. Это связано с тем, что расстояние от усилителя до источника питания велико, но при этом не требуется дополнительный кабель к блоку питания.

Антенна с усилителем

Уверенный прием программ для просмотра каналов по эфирному телевидению при помощи обычной антенны возможен только при небольшом расстоянии от передающего центра. Во всех иных случаях активную антенну дополняют усилителем приема. В качестве примера можно привести польские антенны, получившие широчайшее распространение, и антенны типа Дельта.

Польская антенна

Антенна Дельта

Основная функция телевизионного антенного усилителя:

• увеличение уровня полезного сигнала до приемлемых значений;
• снижение уровня помех.

Данные качества перечислены потому, что на качество приема влияет не только величина полезного сигнала, но и его отношение к уровню помех. Исходя из этого соображения, антенный усилитель находится в непосредственной близости от антенны, зачастую входя непосредственно в ее конструкцию.

Напряжение питания антенного усилителя поступает по антенному кабелю. Для выделения полезного сигнала антенна, как Дельта, так любая другая,  подключается к телевизору через адаптер. Некоторые модели телевизоров или тюнеров имеют антенное гнездо, в котором уже присутствует напряжение. Таким образом, необходимость в блоке питания и адаптере отпадает, хотя и не исключает возможность их использования. Для этого в меню настроек ТВ обязательно есть пункт, позволяющий отключить питание антенны через антенный вход.

Важно! Не допускается одновременная подача питания с антенного гнезда и внешнего блока питания, поскольку это может привести к выходу одного или нескольких устройств из строя. В лучшем случае пострадает качество приема.

Параметры блока питания

Лабораторный блок питания своими руками

Для антенного усилителя необходим блок питания со следующими параметрами:

• постоянное напряжение питания от 9 до 12 вольт;
• величина тока не более 100 мА.

Как результат, мощность устройства питания для ТВ составляет единицы Ватт, поэтому оно может иметь совсем малые габариты.

Блок питания усилителя с адаптером

Устройство блока питания

В подавляющем большинстве случаев блок питания для телевизионной антенны состоит из понижающего трансформатора с мостовым выпрямителем, конденсатора фильтра и интегрального стабилизатора напряжения.

Схема блока питания

Выходное напряжение трансформатора составляет порядка 12-18 В, желательно ближе к максимальному значению. Почему так, будет рассмотрено ниже. В качестве стабилизатора используется интегральная микросхема типа 7812. Она получила очень широкое распространение благодаря удачным параметрам и выпускается с различной допустимой мощностью. В рассматриваемом блоке питания можно использовать микросхему с минимальной мощностью (более мощную вполне допустимо, критерием здесь выступают ее габариты). Отечественный аналог 7805 – К142ЕН8Б (сокращенное наименование – КР ЕН8Б). Для нормальной работы схемы необходимо, чтобы напряжение на ее входе превышало выходное как минимум на два вольта, а поскольку после выпрямления и сглаживания конденсатором переменное напряжение увеличивается примерно в 1.4 раза, то и получается минимальное напряжение на выходе трансформатора около 10 В. Указанный выше предел в 12 В выбран с учетом возможного снижения напряжения сети.

Емкость конденсатора фильтра должна обеспечивать сглаживание пульсаций напряжения. В данном случае 220 мкФ вполне достаточно. Рабочее напряжение конденсатора должно быть в несколько раз выше выпрямленного напряжения, поэтому лучше брать конденсатор, рассчитанный на 35 В и выше. Светодиод служит для индикации работы блока.

Очень часто антенна может принимать как сигналы от дальнего телецентра, так и от близкорасположенного. В таком случае возможно, что антенный усилитель начинает самовозбуждаться, то есть генерировать собственные колебания. Подобным недостатком обладают в большей мере широкополосные антенны, к которым также относится и антенна Дельта. Качество приема при этом сильно ухудшается. Для выхода из подобной ситуации снижают коэффициент усиления усилителя. Это можно сделать, уменьшив значение напряжения питания. Данный вариант предоставлен на рисунке ниже.

Регулируемый блок питания

Видно, что в цепь общего вывода (2) микросхемы включен переменный резистор. При этом сама микросхема имеет иной тип – 7805 (отечественный аналог – К142ЕН5). При минимальном значении сопротивления резистора напряжение стабилизации равняется паспортному значению микросхемы – 5 В. Увеличивая смещение на общем выводе, можно регулировать выходное напряжение вплоть до значения входного.

Качественные регулируемые источники питания антенны содержат стабилизатор, построенный с применением регулируемого интегрального стабилизатора типа LM317 (аналог – К142ЕН12). Данная разновидность встречается часто, хотя упрощенная схема неплохо себя зарекомендовала и имеет более низкую стоимость.

Иногда можно встретить регулируемый блок питания, в котором резистор просто включен в разрыв выходного проводника. Данное решение не выдерживает никакой критики и свойственно только дешевым китайским устройствам.

Подключение

Промышленный адаптер для подключения к телевизору соединен с блоком питания двухжильным проводом и имеет две клеммы для подключения антенного кабеля. Чтобы подключить кабель, требуется его правильно разделать. Кабель, который будет подключаться к антенне, состоит из центральной жилы, заключенной в пластиковую изоляцию, и экранирующей оплетки, которая, в свою очередь, заключена в изоляцию.

Как сделать блок питания из энергосберегающих ламп

Для того чтобы подсоединить кабель к адаптеру, нужно сначала аккуратно подрезать внешнюю изоляцию острым ножом на расстоянии 2-х см от края, стараясь не подрезать экранирующие проводники. Далее изоляцию стягивают с кабеля. Отступив 15 мм от края, срезают экран. Остается центральный провод с изоляцией. Теперь отступив от экрана на 1 мм, очень аккуратно подрезают центральную изоляцию на глубину несколько миллиметров. Несколько раз изогнув кабель в месте надреза, нужно добиться, чтобы изоляция лопнула по кругу. Теперь ее нужно снять с жилы.

Важно! Нельзя подрезать изоляцию на всю глубину, поскольку центральная жила в месте надреза сломается.

Разделка кабеля

Разделанный кабель заводят под клеммы адаптера таким образом, чтобы жила попала под крепежную гайку в центральной клемме, а экранирующая оплетка легла под широкую клемму. Теперь можно затягивать винты клемм. Подключение готово.

Обратите внимание! Нельзя допускать, чтобы хотя бы одна из жилок экранирующей оплетки соприкасалась с центральной клеммой. Блок питания из строя не выйдет (микросхемы имеют защиту от короткого замыкания), но напряжение питания на антенный усилитель поступать не будет.

Перед тем, как подключить антенный кабель, желательно проверить выходное напряжение блока. Его значения должны быть в пределах указанной нормы и ни в коем случае не больше.

Основные неисправности

Блок питания для шуруповерта 12В своими руками

Блоки питания усилителей довольно редко выходят из строя так, что их невозможно отремонтировать. Наиболее часто наблюдается потеря емкости конденсатора фильтра. Данная неисправность проявляет себя в виде волнообразных искажений изображения из-за проникновения пульсаций напряжения на усилитель и антенный вход телевизора. Причина обычно заключается в низком качестве конденсатора. Внешне он будет иметь выпуклый торец (должен быть плоским). Для ремонта достаточно установить аналогичный с емкостью 220-500 мкФ на напряжение 35-50 В.

Отсутствие выходного напряжения при наличии на входе микросхемы стабилизатора говорит о неисправности последнего. Для замены можно установить любую аналогичную микросхему (аналоги были указаны выше).

В случаях скачков напряжения сети выходит из строя понижающий трансформатор. К сожалению, для его ремонта потребуется перемотка обмоток, что в домашних условиях трудноосуществимо. Но если обмотки трансформатора выполнены на раздельных катушках, то есть возможность не прибегать к перемотке. Обычно в цепь первичной обмотки встроен предохранитель. Чтобы до него добраться, необходимо аккуратно, стараясь не повредить проводники, срезать внешнюю изоляцию первичной обмотки, которая намотана тонким проводом и имеет большое количество витков, а поэтому значительно больше вторичной. Предохранитель внешне похож на резистор и в случае перегорания имеет бесконечное сопротивление (у исправного предохранителя сопротивление равно нулю). Неисправный предохранитель перемыкается тонким проводом диаметром 0.05-0.07 мм.

Диодный мост выполнен на выпрямительных диодах с большим запасом по напряжению и допустимому току, поэтому практически никогда не выходит из строя.

Гораздо чаще разбалтывается место соединения кабеля и адаптера, в результате чего теряется контакт центральной жилы, или происходит ее замыкание с экранирующей оплеткой. В данном случае нужно качественно и надежно подключить антенный кабель.

Подводя итог, можно сказать, что большинство потребителей не должно видеть проблему в том, как правильно подключить блок питания и даже его отремонтировать самостоятельно. Важнее всего при этом внимательность, аккуратность и желание.

Видео

elquanta.ru

Питание антенного усилителя по коаксиальному кабелю

Главная » Статьи » Питание антенного усилителя по коаксиальному кабелю

В зоне неуверенного приема телевизионного сигнала для получения качественной картинки при просмотре телепередач приходится устанавливать на мачте внешнюю антенну, на вибраторе которой дополнительно устанавливается антенный усилитель. Установка дополнительно усилителя обеспечивает качественную картинку в телевизоре при удалении телевизионной передающей вышки до 100 км.

Большое распространение получили антенные усилители линейки SWA благодаря высокой надежности и низкой цене. Они выпускаются на разный диапазон каналов и разным коэффициентом усиления, от 34 до 43 дБ в дециметровом диапазоне и от 10 до 15 дБ в метровом диапазоне. На фотографии усилитель типа SWA-555/LUX.

Антенный усилитель телевизионного сигнала SWA необходимо запитать постоянным напряжением 12 В. Существует схемное решение, позволяющее подавать на телевизионный усилитель напряжение питания по коаксиальному кабелю одновременно с телевизионным сигналом. На фотографии показано как подключить телевизионный провод к антенному усилителю SWA.

Центральная жила зажимается одним винтом, а экранирующий провод зачищается от изоляции, заворачивается и зажимается винтами с помощью планки. Тут главное не допустить замыкание проводов экрана с центральной жилой. Таким способом подключаются антенные усилители любого типа, установленные непосредственно на антенне.

В продаже имеются специальные блоки питания — адаптеры с переходниками, позволяющие подать питание на антенный усилитель. На фотографии один из них.Подключить такой адаптер просто, в один коаксиальный провод вставляется кабель, идущий от антенны, во второй – кабель, идущий к телевизору. Сам адаптер вилкой вставляется в розетку. Попутать провода при подключении невозможно, на выходящих из адаптера коаксиальных проводах надеты разные разъемы, исключающие ошибочное подключение.

Блок питания – адаптер для антенного усилителя

Если открыть любой блок питания с адаптером, то Вы увидите силовой трансформатор, четыре диода, электролитический конденсатор, простой конденсатор, дроссель и микросхему – стабилизатор напряжения.

Все детали схемы развязки, кроме силового трансформатора, установлены на печатной плате.

Представленный выше на фотографии блок питания — адаптер для питания антенного усилителя собран по классической электрической принципиальной схеме. Сетевое переменное напряжение 220 В подается на силовой трансформатор Т1, который понижает его до 12-15 В. Диодный мост VD1-VD4 выпрямляет напряжение, электролитический конденсатор C1 сглаживает пульсации, после чего постоянное напряжение величиной около 16 В поступает на интегральный стабилизатор напряжения DA1.

Для исключения потерь видеосигнала и пропадания постоянного напряжения на вход телевизионного приемника предусмотрен LC-фильтр, выполненный на элементах L1 и C3. Дроссель L1 не пропускает высокочастотный телевизионный сигнал на схему блока питания, но без потерь позволяет постоянному току поступать на центральную жилу телевизионного кабеля, идущего от телевизионного антенного усилителя. Конденсатор C3 предотвращает протекание постоянного тока от блока питания на вход телевизора, но без потерь пропускает телевизионный сигнал.

При самостоятельном изготовлении блока питания с адаптером детали можно использовать любого типа. Обычно потребляемый ток антенных усилителей не превышает 150 мА, что составляет менее 2 ватт, поэтому трансформатор для блока питания подойдет любой мощности с выходным напряжением 15-18 В. Дроссель можно изготовить, намотав на диэлектрическое основание, например полоску стеклотекстолита шириной 5 мм, 25-30 витков эмалированного медного провода диаметром 0,1-0,5 мм.

Недостатки представленной конструкции блока питания с адаптером

К недостаткам блока питания – адаптера такой конструкции можно отнести наличие неэкранированного участка центральной жилы телевизионного кабеля в месте запайки в печатную плату, что при наличии помех, например от работающего пылесоса, может привести к наводке их на видеосигнал. Проникновение помех можно исключить, установив на печатной плате в месте пайки проводов дополнительный экран.

Самостоятельное изготовление адаптера для подачи питающего напряжения на антенный усилитель

Переходник-адаптер, с более широкими техническими возможностям можно сделать своими руками из любого антенного краба-разветвителя. Если необходимо запитать телевизионный усилитель и одновременно подключить к антенне несколько телевизоров, то это несложно сделать, дополнив схему краба всего тремя деталями, которые будут выполнять функцию развязки.

Устройство и схема краба

Телевизионный краб представляет собой металлическую коробку с F-разъемами. Внутри, на центральных выводах разъемов распаяны детали (высокочастотные трансформаторы) разветвителя телевизионного сигнала. Высокочастотный трансформатор представляет собой по форме кольцо или трубку из феррита с магнитной проницаемостью 600-2000, на которые намотаны от 1 до 10 витков эмалированного провода диаметром 0,2-0,3 мм равномерно расположенные по всей окружности.

На фотографии краба, с которого снята задняя крышка, хорошо видно как распаяны ферритовые трансформаторы для подключения трех телевизоров. Этот краб собран по ниже приведенной Электрической принципиальной схеме.

Все выпускаемые крабы собраны по приведенной электрической принципиальной схеме, могут быть незначительные отклонения – установлены дополнительно разделительные и фильтрующие конденсаторы, дросселя, согласующие резисторы.

При изготовлении адаптера для подачи питающего напряжения на антенный усилитель с развязкой, я решил не устанавливать дополнительный разъем для подключения блока питания, а использовать один из разъемов для подключения F-штекера. Для этого пришлось удалить один из трансформаторов, ограничив возможность краба подключением только двух телевизоров.

В результате переделки к крабу можно будет подключать только два телевизора, и его схема изменилась.

Осталось установить в крабе LC-фильтр и адаптер будет готов для применения. Так как корпус краба выполнен из дюралюминия, то соединить вывод конденсатора к нему пришлось через дополнительно установленную латунную клемму, прикрученную к корпусу адаптера с помощью винта и гайки с фасонной шайбой.

В результате доработки, электрическая принципиальная схема краба приобрела следующий вид. Как видно из схемы, трансформатор Т1 остался родной, а добавились дроссель и два конденсатора.

Для лучшего согласования схемы можно между выходными выводами XW2 и XW3 припаять резистор величиной 150 Ом. Устанавливать адаптер можно в любом удобном месте, непосредственно у одного из телевизоров, или например, у входа кабеля в квартиру. Если нужно подключить только одни телевизор, то трансформатор Т1 можно удалить, а правый вывод конденсатора С1 припаять непосредственно к центральному выводу одного из разъемов XW2 или XW3, к которому и подключать кабель, идущий к телевизору.

Подключение блока питания к адаптеру

Так как я решил подключить блок питания к крабу через один из его F-разъемов, то для реализации этой идеи пришлось сделать переходник с обыкновенного двойного провода идущего с блока питания на коаксиальный кабель.

Для этого нужно взять отрезок антенного кабеля длиной 5 см, разделать его одни конец и надеть F-накрутку. Ко второму концу, как показано на фотографиях, припаять со сдвигом провода, идущие от блока питания. Положительный вывод припаивается к центральной жиле антенного кабеля.

Если не хочется возиться, то можно установить в корпусе краба стандартный разъем для подключения блоков питания и через него подавать напряжение на антенный усилитель через сделанный своими руками адаптер.

ydoma.info

Как антенный телевизионный усилитель подключить к блоку питания, инструкция

Существуют места, в которые телевизионный сигнал поступает в очень низком качестве. В таких случаях приходится пользоваться внешней антенной, на вибраторе которой расположен антенный усилитель. Он позволяет усилить сигнал даже на расстоянии 100 км от вышки.

Широко используемыми усилителями являются SWA усилители. Они имеют низкую цену и обеспечивают достаточную надежность. Они имеют различный коэффициент усиления и рассчитаны на разный диапазон каналов. В дециметровом диапазоне коэффициент усиления равен 34-43 дБ и 10-15 дБ в метровом. На фото ниже можно увидеть усилитель модели SWA-555/LUX.

Усилитель сигнала SWA работает от постоянного источника питания 12 В. Существует схема, позволяющая подавать напряжение на усилитель по коаксиальному кабелю вместе с сигналом. На рынке можно найти адаптер, одновременно являющийся блоком питания, который позволяет решить проблему. Он показан на фото ниже.

Подключение адаптера не требует навыков. В один коаксиальный кабель вставляем провод, который идет к телевизору, в другой – провод антенны. Адаптер устанавливается в розетку. Перепутать провода не возможно, так как на их концах расположены различные разъемы.

Блок питания – адаптер для антенного усилителя

Открыв блок питания с адаптером, можно обнаружить силовой трансформатор, простой и электролитический конденсаторы, 4 диода, дроссель, микросхему, выступающую в роли стабилизатора напряжения.

Все, кроме трансформатора, расположено на печатной плате.

Электрическая принципиальная схема блока питания с адаптером

Показанный на фото выше адаптер собирается по классической схеме. Переменное напряжение сети 220 В поступает на Т1 (трансформатор), который в свою очередь снижает его до 12 В – 15В. VD1-VD4 (диодный мост) выполнят функцию выпрямителя напряжения. Для сглаживания пульсаций применен конденсатор С1. После чего получается постоянное напряжение, значение которого около 16 В. Затем оно поступает на DA1 (интегральный стабилизатор).

На элементах C3, L1 выполнен LC-фильтр. Он установлен на входе приемника. Он исключает пропадание постоянного напряжения и потерю видеосигнала.

L1 (дроссель) предотвращает протекание высокочастотного сигнала на схему блока питания. При этом, постоянный ток свободно поступает на центральную жилу кабеля телевизора, который идет от усилителя. C3 (конденсатор) не дает протекать постоянному току от источника питания к входу телевизора. Потерь сигнала в этом случае нет.

Для самостоятельного изготовления блока питания, можно применять детали различного типа. Трансформатор можно применить любой с напряжением на выходе 15-18 В. Это обусловлено тем, что антенный усилитель не превышает потребление тока более 2 Вт и 150 мА. В качестве дросселя можно использовать отрезок диэлектрика, например текстолита, ширина которого 5 мм. На него наматывается от 25 до 30 витков медного эмалированного провода.

Недостатки представленной конструкции блока питания с адаптером

Из недостатков можно отметить наличие участка, не имеющего экран на центральной жиле телевизионного кабеля. Этот участок расположен в месте пайки с печатной платой. При работе техники, такой как пылесос, это может привести к наводке помех на видеосигнал. Этого можно избежать, установив дополнительный экран.

Самостоятельное изготовление адаптерадля подачи питающего напряжения на антенный усилитель

Если вам потребуется переходник – адаптер, имеющий широкие технические возможности, его можно изготовить в домашних условиях из краба — разветвителя антенны. Чтобы запитать усилитель и дополнительно подключить несколько телевизоров к антенне, схему краба придется дополнить 3 деталями.

Устройство и схема краба

Телевизионный краб – это металлический корпус, имеющий F – разъемы. Внутри него распаяны высокочастотные трансформаторы разветвителя теле сигнала. Они находятся на центральных выводах. На вид высокочастотный трансформатор – трубка либо кольцо, выполненное из феррита. Он имеет магнитную проницаемость 600-2000. Сверху намотаны витки эмалированного провода, диаметр которого 0,2мм–0,3 мм. Они располагаются равномерно по всей окружности. Число таких витков может достигать от 1 до 10.

На фото краб. Задняя крышка снята. Как видно, ферритовые трансформаторы распаяны для того, чтоб подключать 3 телевизора. Он был изготовлен по принципиальной электрической схеме, которая приведена ниже.

Все крабы изготавливаются по этой схеме. Она может иметь некоторые отклонения – установленные дросселя, резисторы, фильтрующие, разделительные конденсаторы.

Как самому сделать адаптерадля подачи питающего напряжения на антенный усилитель

Чтоб изготовить адаптер, предназначенный для подачи напряжения на усилитель антенны, я не стал устанавливать разъем под блок питания. Решил использовать один разъем для подключения F – штекера. Чтоб это сделать, необходимо было удалить один трансформатор. Число подключаемых телевизоров снизилось до двух.

В итоге принципиальная схема потерпела изменений.

Схема краба на два телевизора.

Прежде чем использовать адаптер по назначению, следует установить LC – фильтр в краб. Корпус краба изготовлен из дюралюминия, поэтому мною была изготовлена латунная клемма. К корпусу она была закреплена при помощи винта и фасонной гайки.

В результате чего схема слегка изменилась. Трансформатор Т1 остался на своем месте, были добавлены 2 конденсатора и дроссель.

Чтоб провести согласование схемы, желательно установить резистор на 150 Ом между выходными выводами XW3 и XW2. Адаптер можно установить в любом удобном месте. Как на входе кабеля в квартиру, так и вблизи телевизора.

Если вы будете пользоваться только одним телевизором, Т1 можно убрать из схемы. Правый вывод С1 (конденсатор) припаять к центральному выводу разъема XW3 либо XW2. Кабель будет подключаться к разъему, к которому будет припаян конденсатор.

Подключение блока питания к адаптеру

Я ранее писал, что хочу подключать кабель через F – разъем. Поэтому, из двойного провода, который шел с блока питания, мною был сделан переходник на коаксиальный кабель.

Для реализации этой идеи понадобится взять антенный кабель, длинной около 5 см. Затем произвести его разделку, чтоб получился один конец и надеть F – накрутку. На фото показаны дальнейшие действия. Берем провода, которые выходят из блока питания, и со сдвигом припаиваем ко второму концу кабеля. «+» необходимо припаивать к центральной жиле кабеля антенны.

Если нет желания проделывать эти операции, в корпус краба можно установить разъем, к которому будет подключаться блок питания. И уже через него напряжение будет подаваться на усилитель антенны через адаптер, который мы изготовили.

По материалам сайта: ydoma.info

www.proterem.ru

Спутниковое ТВ

   Для того чтобы заработал антенный усилитель, установленный в корпусе антенны типа «Польская решетка» необходимо его подключить к источнику питания. Питание усилителя производится по коаксиальному кабелю, идущему от антенны к телевизору. Значит нам необходимо подсоединить блок питания к этому кабелю. Многие пользователи затрудняются это сделать. Рассмотрим простой вариант подключения.

Блок питания – это преобразователь высокого напряжения бытовой электросети в низкое. Это напряжение используется для обеспечения узлов электрической схемы электропитанием. А также он служит для стабилизации и защиты питающего напряжения.

   Вначале необходимо разделать конец телевизионного кабеля (более подробно о разделке кабеля). Отступаем от конца кабеля 1,5 см. и аккуратно удаляем внешнюю изоляцию, стараясь не повредить экран и изоляцию центральной жилы. Снимаем отрезанную по кругу внешнюю оболочку. Затем смещаем волоски экрана и фольгу назад. Далее отступаем от отодвинутой оплетки 0,5 см. и срезаем по кругу внутреннею изоляцию с центральной жилы. Кабель готов к подключению.

    Аккуратно помещаем разделанный кабель в специальный крепеж на плате сепаратора блока питания. Необходимо чтобы оплетка кабеля плотно касалась нижней контактной площадки, а центральная жила была вставлена в винтовой фиксатор.

Зажимаем винты до полной фиксации контактов кабеля.

   При правильном подключении телевизор начнет показывать каналы при их сканировании и настройке. Если же отключить блок питания, то изображение может ухудшиться или вовсе исчезнуть.

Удачного подключения!

9,987 просмотров всего, 24 просмотров сегодня

Пожалуйста, дайте нам ваши ценные комментарии

digitsattv.ru

Как подключить антенный кабель к блоку питания

Written by Administrator on 19 января 2016. Posted in Cделай Cам

Рейтинг:  4 / 5

Для соединения антенного кабеля к блоку питания (БП) усилителя установленного в корпусе  антенны типа «Польская решётка» необходимо аккуратно подсоединить кабель к штекеру блока питания активной антенны.

Для начала нужно правильно разделать кабель. Отходим от конца тв кабеля 1,5 см и аккуратно срезаем изоляцию по кругу

Самое главное не повредите оплетку и экран кабеля под изоляцией (проводки и фольга экрана под изоляцией кабеля).

снять прорезанный по кругу кусок внешнего изолятора. Затем  сдвинуть волоски экрана и фольгу назад. отойти от сдвинутого края оплетки 5 мм, и сделать круговой срез уже внутреннего слоя-изолятора и удаляем его. Аккуратно заводим кабель под хомут штекера БП чтобы металлическая оплетка и экран касались нижней залуженной площадки а центральная жила была вставлена в свой фиксатор. После чего винты зажимаются для достаточной фиксации контактов кабеля и БП.

ВАЖНО!!! металлическая оплетка должна касаться нижней залуженной площадки штекера БП, иначе напряжение питания 12В на антенный усилитель по тв кабелю может не дойти. Не допускайте замыкания оплетки и центральной жилы. При замыкании лампочка индикатор на блоке питания будет гаснуть или гореть тускло.

Если все соединения на самой антенне и на блоке питания выполнены правильно, то телевизор начнет показывать каналы сразу после их сканирования и настройки.

При этом если отключить БП от сети питания настроенные каналы должны перестать работать или качество картинки будет значительно ухудшаться.

Печать E-mail

www.imsprice.ru

el-cab.ru

Смотрите также

• Как подключить ноутбук тошиба к телевизору филипс
• Как подключить ipad к телевизору samsung smart tv
• Как настроить универсальный пульт vix к телевизору
• Как подключить цифровое телевидение мтс к телевизору
• Вай фай в телевизоре что это такое и как работает
• Gs b521 как подключить второй телевизор без проводов
• Как проверить матрицу телевизора на работоспособность
• Как подключить смарт карту триколор к телевизору самсунг
• Как правильно настроить изображение на телевизоре самсунг
• Как на телевизоре самсунг отключить голосовое сопровождение
• Как настроить цифровые каналы на телевизоре haier le24b8000t

Как подключить блок питания к активной антенне

Содержание

• 1 Принцип работы
• 2 Как правильно подключить БП
• 3 Неисправности
• 4 Ремонт блока питания антенного усилителя
  • 4. 1 Признаки неисправности БП и первичная проверка
  • 4.2 Особенности разборки БП и последующая проверка
  • 4.3 Проверка диодов и стабилизаторов
  • 4.4 Демонтаж и замена схемы стабилизатора
• 5 Другие способы подключения блока питания
• 6 Видео

Автор: Administrator вкл. 19 января 2016 . Опубликовано в Cделай Cам

Для соединения антенного кабеля к блоку питания (БП) усилителя установленного в корпусе антенны типа «Польская решётка» необходимо аккуратно подсоединить кабель к штекеру блока питания активной антенны.

Для начала нужно правильно разделать кабель. Отходим от конца тв кабеля 1,5 см и аккуратно срезаем изоляцию по кругу

Самое главное не повредите оплетку и экран кабеля под изоляцией (проводки и фольга экрана под изоляцией кабеля).

снять прорезанный по кругу кусок внешнего изолятора. Затем сдвинуть волоски экрана и фольгу назад. отойти от сдвинутого края оплетки 5 мм, и сделать круговой срез уже внутреннего слоя-изолятора и удаляем его. Аккуратно заводим кабель под хомут штекера БП чтобы металлическая оплетка и экран касались нижней залуженной площадки а центральная жила была вставлена в свой фиксатор. После чего винты зажимаются для достаточной фиксации контактов кабеля и БП.

ВАЖНО. металлическая оплетка должна касаться нижней залуженной площадки штекера БП , иначе напряжение питания 12В на антенный усилитель по тв кабелю может не дойти . Не допускайте замыкания оплетки и центральной жилы . При замыкании лампочка индикатор на блоке питания будет гаснуть или гореть тускло .

Если все соединения на самой антенне и на блоке питания выполнены правильно, то телевизор начнет показывать каналы сразу после их сканирования и настройки.

При этом если отключить БП от сети питания настроенные каналы должны перестать работать или качество картинки будет значительно ухудшаться.

Блоки питания, или БП, входят в комплектацию антенн с усилителями для улучшения сигнала. Блоки питания могут использоваться в усилителях сигнала для тв, мобильной и спутниковой связи, а также интернета. БП необходим, когда используется Wi-Fi адаптер, который тоже представляет собой антенну. Существует отдельный класс устройств, который применяется для нужд оборонной промышленности. Везде, где в работе задействуются радиоволны, есть принимающие антенны, для многих из которых необходимы БП.

Больше всего вопросов вызывают блоки питания, работающие от обычных сетей в 220 Вт. Эти элементы встроены в общее устройство антенны или располагаются отдельно и подключаются через определенный порт. Если речь идет о встроенных устройствах, то в конструкции используется бестрансформаторная схема. Здесь стабилизация напряжения происходит за счет широтных импульсных модуляций. БП включаются в обычную электрическую розетку с напряжением в 220 вольт и рассчитаны на среднюю мощность в 10Вт, которая и обеспечивает питание антенны. Таким образом, данные элементы занимает достаточно небольшой объем, но при поломке выводят из строя всю систему приема.

Внешние устройства обычно рассчитаны на то, что при поломке определенный уровень сигнала все же сохраняется. Хотя рассчитывать на то, что этот сигнал будет хорошим, нельзя. Еще одно преимущество внешних блоков питания для антенны заключается в том, что их проще заменить.

Основная схема построена на трансформаторе, а выходное напряжение питания стабилизируется параметрически. Стандартными значениями для выходных напряжений являются показатели в 24, 18, 12 и 5 Вт. Необходимое значение определятся, исходя из технических параметров антенны. Использование трансформатора позволяет добиться более стабильной работы в условиях электрических сетей, для которых характерны скачки напряжения, например, на даче или загородном участке.

Принцип работы

Любые бытовые блоки питания, как правило, изготавливаются производителями с минимальными затратами, что же можно сказать об их надежности. Это относится как к более дешевым китайским, так и дорогим европейским тоже. Зачастую данные элементы очень быстро выходят со строя, что объясняется круглосуточной работой данного оборудования. К тому же за счет постоянного перегрева радиодетали устройства постоянно работают с повышенной нагрузкой.

Поэтому вопросы об устройстве, ремонте и замене различных деталей этого оборудования так часто встречаются в сети. Для того чтобы понять принцип работы антенны и, как подключить антенный кабель, рассмотрим одну из схем.

Схема данного устройства состоит из нескольких основных элементов:

• трансформатор, в конструкцию которого входит предохранитель от пробоя тока Т1;
• стабилизатор напряжения DA1;
• выпрямитель VD1-VD4;
• фильтры по низкой C5 и высокой C6 частотам;
• индикатор напряжения 12 В HL1.

Обращаем внимание на то, что данная схема БП подразумевает нерегулируемую конструкцию, предназначенную для работы антенного усилителя для осуществления регуляции уровня усиления сигнала посредством регулируемого БП. Конструкция последнего дополняется переменным резистором, благодаря чему возможно изменение напряжения питания, подаваемого на антенный усилитель.

Как правильно подключить БП

В активную антенну антенный усилитель уже встроен, а в пассивную – нет, чтобы решить это проблему проводится подключение блока питания. Для подсоединения кабеля БП к антенне, в первую очередь, потребуется смонтировать антенный кабель со специально предназначенным для этих целей штекером. Рассмотрим, как это делается на примере БП Дельта.

Для этого сначала выполняется подготовка кабеля, что подразумевает его зачистку: тонкий круговой срез на расстоянии 15 мм от края кабеля.

Главное условие при выполнении данной работы – аккуратность, старайтесь не повредить расположенные под внешним слоем изоляции достаточно тонкие волоски экранированной оплетки. Далее упомянутые волоски экрана осторожно отгибаются, а находящаяся возле них полоска фольги удаляется.

Следующий этап подготовки кабеля подразумевает то, что следует выполнить еще один круговой срез, но, уже отступив от загнутого края оплетки на 5-7 мм, что поможет удалить внутренний изолятор. Далее подготовленный к монтажу провод просовывается под соответствующие крепления в коробке БП Дельта и затягивается винтами.

Обратите внимание! Когда подключается кабель, его металлическая оплетка должна обязательно иметь контакт с предусмотренной конструкцией корпуса БП Дельта – залуженной площадкой. В противном случае питание на антенну поступать не будет. Также следует учитывать и то, что оплетка кабеля не должна касаться центральной жилы кабеля. Если это произойдет, индикатор работы БП работать не будет, так как произойдет замыкание.

На заметку. При правильном подсоединении блока питания антенного усилителя с антенным кабелем, после проведения соответствующих настроек, телевизор начнет показывать намного больший диапазон каналов.

Неисправности

Существует ряд наиболее распространенных неисправностей антенного БП:

• выход со строя такого элемента конструкции блока, как трансформатор;
• поломка стабилизатора;
• неисправность фильтра устройства.

Также нередко поломка блока питания связана с выходом из строя предохранителя, что, как правило, вызывает перегрузка вторичной цепи или же скачки напряжения. Для выявления данной проблемы при неисправности БП достаточно измерить сопротивление на вилке устройства. Заметим, что отсутствие напряжения может говорить и об обрыве первичной трансформаторной обмотки.

Неисправность стабилизатора вызывает понижение или повышение напряжения питания усилителя антенны, что зачастую приводит к его поломке (полный выход со строя). Для выявления проблемы выполняется замер напряжения на выходе БП.

Немалую роль в работе блока питания играют и фильтрующие конденсаторы, неисправность которых может вызывать серьезные помехи изображения при просмотре телевизора. Как правило, такая поломка имеет характерные признаки: помехи в виде достаточно широких горизонтальных черных полос, которые медленно перемещаются по телеэкрану.

Внимание! Как и любая техника, блок питания антенного усилителя имеет ограниченный ресурс эксплуатации. Для его увеличения не забывайте отключать устройство, если вы надолго уезжаете из дома.

Ремонт блока питания антенного усилителя

Большинство владельцев телевизионных антенн с усилителем при поломке такого элемента устройства, как блок питания, сразу спешат в точки продажи данных устройств для покупки нового. Тем не менее, справиться с возникшей проблемой и «реанимировать» неработающий БП довольно просто. Главное – это определить, где произошла поломка.

Признаки неисправности БП и первичная проверка

Первый признак, говорящий о неисправности блока питания для антенного усилителя, – это отсутствие индикации на корпусе устройства либо же периодически гаснущий светодиод.

Первичная проверка подразумевает измерение посредством тестера первичной обмотки трансформатора. Заметим, что диапазон результатов измерений должен соответствовать таким показателям – 2,5-2,7 кОм. Отсутствие цепи явно указывает на такие возможные неисправности, как выход со строя трансформатора или обрыв провода, соединяющего между собой трансформатор и вилку устройства.

Следующий шаг – проверка показателей сопротивления такого элемента конструкции, как антенный штекер, к контактам которого припаян кабель питания (прибор должен указывать на отсутствие КЗ).

Важно! Иногда достаточно просто прозвонить кабель к блоку питания. Неисправность может заключаться в простом обрыве провода.

Особенности разборки БП и последующая проверка

Для разборки блока следует вывинтить шурупы, удерживающие крышку корпуса, после чего ее необходимо снять. Далее осуществляется демонтаж платы устройства, для чего выкручивается саморез.

Обращаем внимание! В некоторых блоках питания для удержания платы используются специальные фиксаторы, что облегчает процесс разборки БП.

Проверка диодов и стабилизаторов

Для оценки работоспособности блока следует осуществить проверку диодов (D1-D4).

Важно учитывать! Показатели сопротивления исправных диодов соответствуют таким цифрам – 450-650 Ом, в противном случае – до бесконечности.

Проверка стабилизатора подразумевает наличие работоспособности у микросхемы. Для этого к точкам входа осуществляется подключение щупов тестера. Нормальные показатели величины напряжения, питающего микросхему стабилизатора, должны быть в пределе 21 В. Далее производится проверка напряжения на выходе (как правило, в этом случае норма – нулевые показатели). Возникновение скачков (изменение показателей от 0 до 18 В) говорит о неисправности стабилизатора.

Демонтаж и замена схемы стабилизатора

Если такой элемент конструкции БП, как стабилизатор напряжения, неисправен, следует выполнить его правильный демонтаж (выпаивание микросхемы с маркировкой 78L12). Взамен вышедшего из строя элемента нужно подобрать аналогичный, выполнить корректные соединения и припаять. После проведения всех манипуляций выполняется проверка напряжения БП на выходе: нормальные показатели – 12,1 В. По сути, на этом ремонт блока питания антенны заканчивается.

Другие способы подключения блока питания

Используя блок питания, можно решить вопрос о том, как подключить антенный кабель к кабельному телевидению через уже входящий в квартиру провод. Обычно для разветвления используется краб. Но довольно часто при слабом изначальном сигнале применение краба приводит к тому, что качество изображения сильно падает, или телевизор начинает ловить меньше каналов, чем раньше.

Решить эту проблему можно, если подключаться не просто по кабелю, а с использованием усилителя сигнала и блока питания. Используя эту схему, можно подсоединить блок питания и сделать прием телевизионного сигнала более устойчивым.

Видео

Многие пользователи спутникового телевидения сталкиваются с проблемой подключения антенного кабеля к блоку питания. Мы попытались решить эту проблему и ниже приводим несколько советов по ее устранению.

Для того чтобы подключить антенный кабель к блоку питания, необходимо соединить кабель и штекер блока питания активной антенны.

1. Вначале осуществляем разделку кабеля. Для этого отступаем от его конца на полтора и по кругу удаляем изоляцию с помощью ножа. Старайтесь ни в коем случае не нанести повреждения оплетке кабеля, который находится под изоляцией. Это разные проводки и фольга экрана.

2. Снимаем кусок отрезанного внешнего изолятора и сдвигаем волоски экрана и фольгу назад.

3. Отступаем от сдвинутого края оплетки на полсантиметра и срезаем вкруговую внутренний слой-изолятор. После этого убираем его.

4. Берем кабель и помещаем его под хомут штекера блока питания. Все действия выполняем очень аккуратно, следим за тем, чтобы центральная жила была вставлена в фиксатор, а металлическая оплетка и экран соприкасались с залуженной площадкой.

5. Зажимаем винты и фиксируем контакты кабеля блока питания.

При правильном выполнении всех действий вы увидите на экране телевизора все каналы сразу же после сканирования и осуществлении настроек. При отключении блока питания от сети каналы или исчезнут с экрана телевизора, или же ухудшится качество их изображения.

Как правильно подсоединить усилитель к антенне

Блок питания — это вторичный источник электропитания. Он используется для обеспечения узлов ресивера электроэнергией. Как подключить ноутбук к телевизору Как правильно подключить. Подключение блока питания к адаптеру. Так как я решил подключить блок питания к крабу через один из его f-разъемов, то для реализации этой идеи пришлось сделать переходник с обыкновенного.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

Содержание:

• Как подключить усилитель к антенне
• Как правильно подключить антенный усилитель к антенне. Как подключить антенный усилитель
• Форум Т2 — Цифровое ТВ — Эфир Т2, efirt2.tv
• Как подсоединить блок питания к антенне телевизора – Как подключить антенный кабель к блоку питания
• Усилитель сигнала телевизионной антенны
• Что такое антенный усилитель для телевизора и как его выбрать?
• Как правильно установить телевизионную антенну. Установка антенны дельта на даче своими руками
• Какой усилитель сигнала автомобильной антенны лучше выбрать и как его подключить
• Блок питания для антенны

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Антенна не ловит цифровые каналы,определить неисправность усилителя.

Как подключить усилитель к антенне

Подключить антенну к телевизору сможет каждыйВ наше время мало кто может представить свою жизнь бузе кабельного телевидения. Каждый может найти канал по интересам, который позволит провести свободное время с пользой для себя. Подключение телевизора к антенне позволяет телевизору получать цифровой сигнал, который значительно улучшает качество транслируемого изображения. Неграмотное подключение может сделать сигнал неустойчивым.

О том, как подключить антенну к телевизору можно прочитать в этой статье. Прежде чем приступать к подключению антенны, нужно позаботиться о покупке качественного телевизионного кабеля, на концах которого следует закрепить F-штекеры. Если соединение антенны и телевизионного кабеля будет выполнено неверно, телевизионный сигнал будет теряться, что приведет к ухудшению качества изображения. Самым ответственным моментом при подключении антенны является правильный выбор кабеля.

Если для подключения используется телевизионный кабель низкого качества, даже самый современный телевизор и правильно прикрепленные штекеры на концах кабеля, не спасут положения.

Чтобы знать, какой кабель выбирать, нужно предварительно изучить вопрос движения высокочастотного тока по антенному кабелю. В электрической сети ток течет по всему периметру сечения проводников.

Но вот движение высокочастотного тока телевизионного сигнала происходит по-другому. Вторую половину штекера следует накрутить до упора, тогда оба штекера будут готовы к работе.

Случается так, что после того как вставили штекер, телевизионный кабель мешает поставить телевизор близко к стене. Чтобы избежать этого, необходимо устанавливать штекер с угловой конструкцией. Подключение домашнего телевизора к спутниковому телевидению ассоциируется с ресивером. Именно так раньше можно было просматривать телевизионные каналы.

Сегодня подключение можно выполнить самостоятельно, не используя ресивер. Многие современные модели оснащены встроенным цифровым тюнером и специальным слотом, в который устанавливают модуль доступа. Если спутниковую антенну подключить и настроить правильно, телевизор будет принимать сигнал спутникового оператора, что позволит пользоваться спутниковым телевидением без подключения ресивера.

Для правильного подсоединения кабель антенны спутниковой тарелки нужно подсоединить к разъему, который оснащен специальным входом. Обычно он располагается рядом со входом эфирной антенны. Чтобы раскодировать каналы понадобится установка САМ модуля и карты доступа. Без модуля просмотр телевизионных каналов будет крайне ограниченным.

Когда модуль будет установлен, кабель от спутниковой антенны следует подключить в специальное гнездо, используя F-разъемы. Чтобы соединить антенный кабель и блок питания, необходимо присоединить кабель штекеру в блоке питания, там, где антенна активна.

В первую очередь нужно правильно выполнить разделение кабеля. Для этого нужно отойти от конца кабеля на полтора сантиметра, а затем аккуратно срезать изоляцию. Делать это нужно по кругу. Выполняя надрезы, важно следить за тем, чтобы не повредить оплетку, а также экран кабеля, который находится под изоляцией. После этого нужно отодвинуть экранные волоски и фольгу назад.

Необходимо отступить от оплеточного края на 5 мм, чтобы сделать срез внутреннего изолятора и удалить его. Затем кабель аккуратно заводят под штекер так, чтобы происходило касание оплетки и экрана с нижней залуженной площадкой. Чтобы напряжение дошло от антенного кабеля о тв кабелю, необходимо, чтобы обязательно происходило касание нижней залуженной штекерной площадки. Нельзя допускать, чтобы происходило замыкание оплетки центральной жилы. Если происходит замыкание, индикатор блока питания потухает или же горит тускло.

Домашнюю телевизионную антенну лучше всего организовать при помощи сплиттера. Сплиттер — это металлическая коробка, в которую входит один входной F-разъем, а выходит несколько разъемов. Выходов может быть несколько или много: от 1 до 6. В зависимости от этого можно подключать антенну сразу к нескольким телевизорам.

Чтобы подключить домашнюю антенну правильно и качественно, необходимо использовать современный антенный кабель, имеющий двойную экранировку. Двойная экранировка избавляет от множества электромагнитных помех. Центральная жила кабеля может быть полностью медной, а может быть омедненной. При выборе кабеля важно обратить внимание на модель конкретного телевизора. Для оптимального подключения нескольких приборов нужно использовать сплиттер.

Он равномерно распределит сигнал. Такое подключение удобно при необходимости ремонта. Если телевизоры начинают плохо показывать, необходимо произвести проверку работы сигнально сети. Уличную или комнатную антенну можно присоединить к телевизору самостоятельно.

Напряжение безопасно для жизни человека, поэтому установку может выполнить даже новичок. От правильного подключения будет зависеть качество сигнала, а, следовательно, удобство при просмотре телевизора. Антенну подключают с использование телевизионного кабеля.

Его выбор будет зависеть от модели телевизора. Кабель должен быть высокого качества, иначе сигнал не будет доходить до телевизора, что приведет к частым помехам. Телевизионные системы стремительно развиваются, поэтому часто возникает вопрос, как подключить антенну к телевизору, ведь домашнее телевидение в высоком разрешении давно не роскошь, а повседневная потребность современного человека, а еще — дополнительный пункт расходов.

И это понятно, ведь за отличный сервис никогда не жалко заплатить. И эти траты оправданны: отменное изображение, чистый звук, реалистичная картинка и яркие краски — этого стоит пожелать. Но часто даже самые современные и совершенные характеристики приобретенного телевизионного оборудования остаются недоступными, если неправильно произведено соединение его элементов.

Речь в первую очередь идет о подключении спутниковой антенны к телевизору или кабеля — к усилителю. Как подключить спутниковую антенну к телевизору самостоятельно и сделать это правильно, чтобы из-за погрешностей соединения в сети электрический сигнал не становился слабее и не страдал от электромагнитных помех?

Для начала стоит понять, почему ухудшается передача цифрового сигнала. По проводам от источника тока движутся электроны, и если на пути их следования существует преграда в виде неплотного контакта, то они вынуждены затрачивать дополнительную энергию на то, чтобы перескочить такие микроскопические разрывы сети. А это существенно отражается на качестве и силе телекоммуникационного сигнала. Существует две основные схемы подключения: для одного и для двух и более телевизоров.

В первом случае заведенный с лестничной клетки антенный кабель можно сразу протащить по квартире в нужную комнату и посредством F-штекера подключить к телевизору.

Если же необходимо подключить несколько телевизионных устройств, то в соединение добавляется специальный делитель, или разветвитель, имеющий название сплиттер в народе называемый крабом. При такой схеме телевизионный кабель с лестничной площадки заводится в квартиру, к нему присоединяется штекер, а тот, в свою очередь, прикручивается к сплиттеру. После этого к разветвителю также посредством F-штекеров подключаются другие кабели по количеству телевизоров.

Если вы подключаете два телевизора, то и сплиттер лучше приобретать на два, а не на 3 или 6 устройств. В противном случае на незанятые гнезда должны быть установлены заглушки, которые также заберут часть электрического сигнала, что может пусть незначительно, но все же сказываться на общей картине качества изображения. Кабель или кабели , который будет участвовать в соединении, лучше отрезать подлиннее. Необходимо высвободить из оболочки кабеля непосредственно металлический чаще всего медный провод.

Кстати, при необходимости можно купить не прямой F-штекер, а штекер угловой конструкции. Он окажется более удобным в эксплуатации в том случае, если телевизор нужно поставить плотнее к стене, а значит, кабель придется сгибать под прямым углом или заламывать, чтобы он не мешал. При использовании углового штекера проблемы перегибания кабеля не возникнет.

Придерживаясь вышеописанной схемы, необходимо осуществить подключение телевизионного кабеля к штекеру. А после этого не составит особого труда прикрутить все имеющиеся штекер-концы к сплиттеру.

Затем можно свободно подключать кабель к вашему телевизионному устройству и настраивать программы или систему с усилителем. Ненамного сложнее установить спутниковую тарелку и провести кабель от нее к ресиверу и далее к телевизору. Независимо от того, какого типа, прямофокусную или офсетную, спутниковую тарелку вы предпочтете, подключить ее и в первом, и во втором случае можно посредством кабеля.

Для начала следует правильно выбрать сторону света, в направлении которой будет установлено оборудование, ведь тарелка создана для улавливания и усиления сигнала от спутника, а он, как известно, движется вместе с планетой, а значит, можно однократно найти корректное положение тарелки и забыть о необходимости настраивать сигнал. Инструкция по сборке прилагается к новоприобретенному устройству неслучайно: следует по инструкции прикрутить детали друг к другу, в противном случае спутниковая антенна может после сборки так и не начать работать.

К конвектору посредством F-штекера подсоединяется телевизионный кабель. Затем другой конец кабеля аналогично оформляется штекером и присоединяется к ресиверу. Ресивер, в свою очередь, соединяется непосредственно с телевизором.

Система может быть дополнена усилителем спутникового сигнала. Цифровую спутниковую антенну нужно прикрепить к стене снаружи здания и можно приступать к настройке каналов.

Практически в каждой среднестатистической семье есть второй телевизор: на кухне, в спальне, а иногда и в прихожей. Поэтому для многих вопрос о том, как подключить два телевизора к одной антенне, стоит довольно остро. Способов не так уж и мало, но мы остановимся на самых простых и в то же время действенных вариантах.

Итак, разберемся, как подключить два телевизора к одной антенне, какие инструменты для этого понадобятся, а также обозначим основные этапы этого процесса. В процессе подключения нам понадобится несколько деталей. В качестве инструментов будут выступать пассатижи, бокорезы и обычный кухонный нож. В первую очередь нам потребуется ТВ-сплиттер, или разветвитель. Это устройство способно разделить сигнал от антенны на несколько потоков в нашем случае — два. То есть с одной стороны имеется вход, а с другой — несколько выходов для подключения к приемнику.

Далее нам понадобится пять разъемов, совпадающих по диаметру с выходами на сплиттере, а также два штекера-переходника. Антенный кабель выбирайте на свое усмотрение, но лучше остановиться пусть и на более дорогих, но проверенных вариантах — RG-6 или отечественный РК Также стоит учесть, что при покупке разветвителя обязательно уточните количество выходов.

Как правильно подключить антенный усилитель к антенне. Как подключить антенный усилитель

Антенный усилитель питается не по отдельному проводу, а прямо по тому же коаксиальному кабелю, через который усиленный сигнал поступает в. В связи с этим подключение такого усилителя к антенне и телевизору имеет ряд особенностей. Внимательно рассмотрите плату усилителя. Она имеет две широкие площадки, предназначенные для подключения к антенне. Через эти площадки просверлены отверстия под крепежные винты. Также на плате имеется клемма для зажима центральной жилы коаксиального кабеля.

В каких случаях рационально использовать усилитель сигнала автомобильной антенны, по каким критериям его выбирать и как правильно подключить.

Форум Т2 — Цифровое ТВ — Эфир Т2, efirt2.tv

В зоне неуверенного приема телевизионного сигнала для получения качественной картинки при просмотре телепередач приходится устанавливать на мачте внешнюю антенну, на вибраторе которой дополнительно устанавливается антенный усилитель. Большое распространение получили антенные усилители линейки SWA благодаря высокой надежности и низкой цене. Существует схемное решение, позволяющее подавать на телевизионный усилитель напряжение питания по коаксиальному кабелю одновременно с телевизионным сигналом. На фотографии показано как подключить телевизионный провод к антенному усилителю SWA. Центральная жила зажимается одним винтом, а экранирующий провод зачищается от изоляции, заворачивается и зажимается винтами с помощью планки. Тут главное не допустить замыкание проводов экрана с центральной жилой. Таким способом подключаются антенные усилители любого типа, установленные непосредственно на антенне. В продаже имеются специальные блоки питания — адаптеры с переходниками, позволяющие подать питание на антенный усилитель. На фотографии один из них.

Как подсоединить блок питания к антенне телевизора – Как подключить антенный кабель к блоку питания

Антенный усилитель — это устройство, усиливающее получаемые радио и телевизионные сигналы от тв-антенны. С его помощью можно получить качественные изображение и звук на значительном расстоянии от телевышки и от передатчика с малой мощностью. Как правильно подключить усилитель антенны? Для начала необходимо подобрать соответствующий прибор.

Отвечает за его уровень собственное усиление антенны, если она пассивная или, если активная, антенный усилитель для цифрового телевидения DVB T2.

Усилитель сигнала телевизионной антенны

Большинство пользователей телевидения считают, что усилитель нужен для улучшения качества сигнал и при этом не знают, как он работает. Поэтому часто возникает вопрос — почему не показывает цифровое телевидение DVB-T2 после его подключения. В зависимости от условий, пользователь не всегда может получить положительный результат от усиления сигнала. Почему так происходит, как усилить телевизионный сигнал и как правильно подобрать усилитель для DVB-T2 и других стандартов вещания, поможет разобраться информация ниже. По назначению он действительно необходим для улучшения качества цифрового телевидения.

Что такое антенный усилитель для телевизора и как его выбрать?

Посоветуйте устройство, которое бы «превращало» бы пассивную антенну в активную Вобщем была у меня комнатная активная тв-атенна китайская DENN DAA,так себе антенна но хотя бы Как выйти в Интернет через спутниковую антенну? Вполне реальная тема, сосед , человек которому можно доверять, во времена пентиума выходил, и Посоветуйте роутер с функцией репитера репитер чтобы внешнюю антенну подключить до руб ловлю wi-fi из глубинки квартиры противоположной части г-образного дома самодельной антенной Как правильно подключить?

В каких случаях рационально использовать усилитель сигнала автомобильной антенны, по каким критериям его выбирать и как правильно подключить.

Как правильно установить телевизионную антенну. Установка антенны дельта на даче своими руками

Сейчас практически все российские семьи имеют более одного телевизора: в гостиной, в спальне, на кухне. Вырос уровень доходов, и изменился образ жизни, но речь не об этом. С технической стороны многих интересует вопрос о том, как подключить несколько телевизоров к одной антенне. Антенна либо кабельное ТВ заводится одним кабелем, и развести его — дело не совсем простое.

Какой усилитель сигнала автомобильной антенны лучше выбрать и как его подключить

ВИДЕО ПО ТЕМЕ: Антенный усилитель для ТВ all-audio.pro его all-audio.pro антенна ему нужна

Рассматривая подключение антенны любой версии и конструкции, можно прийти к заключению, что оно происходит почти одинаково. Гнездо для подключения антенны в телеприёмнике сложно спутать с остальными разъёмами, но важно определить тип штекера, который подходит вашему телевизору. Наиболее популярен ТВ штекер под F коннектор — он лучше прочих справляется с передачей как аналогового , так и цифрового сигнала. Для спутникового телевидения применяется разъем F типа без телевизионного штекера. У многих ещё сохранились старые версии телевизоров, на задней панели которых можно не встретить разъём под F-коннектор. Если у вас есть подходящий штекер — отлично, чуть ниже мы расскажем, как его установить на кабель, чтобы правильно подключить ТВ.

В данной статье рассматривается доработка логопериодической антенны с целью улучшения качества и дальности принимаемого сигнала цифрового телевидения. Для эксперимента взята антенна Дельта Н, пассивная, направленного действия с использованием в зоне не уверенного приема, радиусом действия до 30 км от ретранслятора.

Блок питания для антенны

Русская поддержка phpBB. Читай и пиши на форуме без рекламы, регистрируйся! Предыдущее посещение: менее минуты назад Текущее время: 12 окт , Ad blocker detected: Our website is made possible by displaying online advertisements to our visitors. Please consider supporting us by disabling your ad blocker on our website. Можно ли подключить усилитель к антенне?

Электроника для начинающих Электроника для начинающих. Основы электроники. Занимательная электроника для детей и не только!

Как подключить антенный кабель к штекеру с блоком питания

Главная > Антенны > Блок питания для антенны

Подавляющее большинство антенн для приема телевизионных программ имеет в своем составе усилитель сигнала. Как и любое электронное устройство, он требует подачи питания. Главная особенность – использование антенного кабеля для одновременной передачи полезного сигнала и напряжения питания. Такой принцип организации питания антенного усилителя давно принят как стандарт де-факто большинством производителей антенн и усилителей к ним. Это связано с тем, что расстояние от усилителя до источника питания велико, но при этом не требуется дополнительный кабель к блоку питания.

Антенна с усилителем

Назначение усилителя

Уверенный прием программ для просмотра каналов по эфирному телевидению при помощи обычной антенны возможен только при небольшом расстоянии от передающего центра. Во всех иных случаях активную антенну дополняют усилителем приема. В качестве примера можно привести польские антенны, получившие широчайшее распространение, и антенны типа Дельта.

Основная функция телевизионного антенного усилителя:

• увеличение уровня полезного сигнала до приемлемых значений;
• снижение уровня помех.

Данные качества перечислены потому, что на качество приема влияет не только величина полезного сигнала, но и его отношение к уровню помех. Исходя из этого соображения, антенный усилитель находится в непосредственной близости от антенны, зачастую входя непосредственно в ее конструкцию.

Напряжение питания антенного усилителя поступает по антенному кабелю. Для выделения полезного сигнала антенна, как Дельта, так любая другая, подключается к телевизору через адаптер. Некоторые модели телевизоров или тюнеров имеют антенное гнездо, в котором уже присутствует напряжение. Таким образом, необходимость в блоке питания и адаптере отпадает, хотя и не исключает возможность их использования. Для этого в меню настроек ТВ обязательно есть пункт, позволяющий отключить питание антенны через антенный вход.

Важно! Не допускается одновременная подача питания с антенного гнезда и внешнего блока питания, поскольку это может привести к выходу одного или нескольких устройств из строя. В лучшем случае пострадает качество приема.

Выбор принимающих устройств

Для того чтобы определить, какая цифровая антенна обеспечивает наилучший прием телевизионного сигнала, важно знать местоположение, поскольку расстояние от ближайшего передатчика будет определять тип антенны, который нужен.

Есть три варианта выбора:

1. Внутренние антенны, если телезритель проживает в радиусе 15 км от ближайшего передатчика. Антенну такого типа проще устанавливать, так как не нужны дополнительные металлические конструкции. Перед покупкой проверяют спецификации, чтобы уточнить досягаемость каждой внутренней антенны, поскольку есть антенны с разным радиусом действия. Современные внутренние цифровые антенны обеспечивают наилучший возможный прием благодаря своим инновационным технологиям, даже в местах со слабым сигналом.
2. Наружные антенны. Если телезритель проживает в радиусе 15-30 км от ближайшего передатчика, то следует использовать наружную антенну для кристально чистого приема. Наиболее распространенные модели Yagi, которые легко узнать благодаря их традиционному дизайну. Современные наружные устройства предназначены для работы в самых тяжелых погодных условиях, что нужно учитывать перед тем, как настроить телевизор через антенну. Иначе можно ошибиться с выбором.
3. Лофт-антенны становятся все более популярными, особенно в новостройках, так как большинство домохозяйств не хотят, чтобы антенна загромождала новый современный дом. Размещение антенны на чердаке выглядит логичным вариантом, не мешает интерьеру, однако важно убедиться, что антенна расположена правильно и на требуемой высоте.

Сети мобильной телефонной связи 4G/LTE частично используют ту же полосу пропускания, что и DVB-T, и, следовательно, могут создавать помехи, которые снижают четкость сигнала. Антенны One For All имеют встроенный фильтр LTE/4G для устранения этих помех, обеспечивая кристально чистый прием. Предварительно рекомендуется проверить технические характеристики, чтобы выяснить, имеет ли антенна встроенный фильтр 4G/LTE.

Параметры блока питания

Лабораторный блок питания своими руками

Для антенного усилителя необходим блок питания со следующими параметрами:

• постоянное напряжение питания от 9 до 12 вольт;
• величина тока не более 100 мА.

Как результат, мощность устройства питания для ТВ составляет единицы Ватт, поэтому оно может иметь совсем малые габариты.

Устройство блока питания

В подавляющем большинстве случаев блок питания для телевизионной антенны состоит из понижающего трансформатора с мостовым выпрямителем, конденсатора фильтра и интегрального стабилизатора напряжения.

Выходное напряжение трансформатора составляет порядка 12-18 В, желательно ближе к максимальному значению. Почему так, будет рассмотрено ниже. В качестве стабилизатора используется интегральная микросхема типа 7812. Она получила очень широкое распространение благодаря удачным параметрам и выпускается с различной допустимой мощностью. В рассматриваемом блоке питания можно использовать микросхему с минимальной мощностью (более мощную вполне допустимо, критерием здесь выступают ее габариты). Отечественный аналог 7805 – К142ЕН8Б (сокращенное наименование – КР ЕН8Б). Для нормальной работы схемы необходимо, чтобы напряжение на ее входе превышало выходное как минимум на два вольта, а поскольку после выпрямления и сглаживания конденсатором переменное напряжение увеличивается примерно в 1.4 раза, то и получается минимальное напряжение на выходе трансформатора около 10 В. Указанный выше предел в 12 В выбран с учетом возможного снижения напряжения сети.

Емкость конденсатора фильтра должна обеспечивать сглаживание пульсаций напряжения. В данном случае 220 мкФ вполне достаточно. Рабочее напряжение конденсатора должно быть в несколько раз выше выпрямленного напряжения, поэтому лучше брать конденсатор, рассчитанный на 35 В и выше. Светодиод служит для индикации работы блока.

Очень часто антенна может принимать как сигналы от дальнего телецентра, так и от близкорасположенного. В таком случае возможно, что антенный усилитель начинает самовозбуждаться, то есть генерировать собственные колебания. Подобным недостатком обладают в большей мере широкополосные антенны, к которым также относится и антенна Дельта. Качество приема при этом сильно ухудшается. Для выхода из подобной ситуации снижают коэффициент усиления усилителя. Это можно сделать, уменьшив значение напряжения питания. Данный вариант предоставлен на рисунке ниже.

Видно, что в цепь общего вывода (2) микросхемы включен переменный резистор. При этом сама микросхема имеет иной тип – 7805 (отечественный аналог – К142ЕН5). При минимальном значении сопротивления резистора напряжение стабилизации равняется паспортному значению микросхемы – 5 В. Увеличивая смещение на общем выводе, можно регулировать выходное напряжение вплоть до значения входного.

Качественные регулируемые источники питания антенны содержат стабилизатор, построенный с применением регулируемого интегрального стабилизатора типа LM317 (аналог – К142ЕН12). Данная разновидность встречается часто, хотя упрощенная схема неплохо себя зарекомендовала и имеет более низкую стоимость.

Иногда можно встретить регулируемый блок питания, в котором резистор просто включен в разрыв выходного проводника. Данное решение не выдерживает никакой критики и свойственно только дешевым китайским устройствам.

Подключение

Промышленный адаптер для подключения к телевизору соединен с блоком питания двухжильным проводом и имеет две клеммы для подключения антенного кабеля. Чтобы подключить кабель, требуется его правильно разделать. Кабель, который будет подключаться к антенне, состоит из центральной жилы, заключенной в пластиковую изоляцию, и экранирующей оплетки, которая, в свою очередь, заключена в изоляцию.

Как сделать блок питания из энергосберегающих ламп

Для того чтобы подсоединить кабель к адаптеру, нужно сначала аккуратно подрезать внешнюю изоляцию острым ножом на расстоянии 2-х см от края, стараясь не подрезать экранирующие проводники. Далее изоляцию стягивают с кабеля. Отступив 15 мм от края, срезают экран. Остается центральный провод с изоляцией. Теперь отступив от экрана на 1 мм, очень аккуратно подрезают центральную изоляцию на глубину несколько миллиметров. Несколько раз изогнув кабель в месте надреза, нужно добиться, чтобы изоляция лопнула по кругу. Теперь ее нужно снять с жилы.

Важно! Нельзя подрезать изоляцию на всю глубину, поскольку центральная жила в месте надреза сломается.

Разделанный кабель заводят под клеммы адаптера таким образом, чтобы жила попала под крепежную гайку в центральной клемме, а экранирующая оплетка легла под широкую клемму. Теперь можно затягивать винты клемм. Подключение готово.

Обратите внимание! Нельзя допускать, чтобы хотя бы одна из жилок экранирующей оплетки соприкасалась с центральной клеммой. Блок питания из строя не выйдет (микросхемы имеют защиту от короткого замыкания), но напряжение питания на антенный усилитель поступать не будет.

Перед тем, как подключить антенный кабель, желательно проверить выходное напряжение блока. Его значения должны быть в пределах указанной нормы и ни в коем случае не больше.

Как самому сделать адаптера для подачи питающего напряжения на антенный усилитель

При изготовлении адаптера для подачи питающего напряжения на антенный усилитель с развязкой, я решил не устанавливать дополнительный разъем для подключения блока питания, а использовать один из разъемов для подключения F-штекера. Для этого пришлось удалить один из трансформаторов, ограничив возможность краба подключением только двух телевизоров.

В результате переделки к крабу можно будет подключать только два телевизора, и его схема изменилась.

Осталось установить в крабе LC-фильтр и адаптер будет готов для применения. Так как корпус краба выполнен из дюралюминия, то соединить вывод конденсатора к нему пришлось через дополнительно установленную латунную клемму, прикрученную к корпусу адаптера с помощью винта и гайки с фасонной шайбой.

Основные неисправности

Блок питания для шуруповерта 12В своими руками

Блоки питания усилителей довольно редко выходят из строя так, что их невозможно отремонтировать. Наиболее часто наблюдается потеря емкости конденсатора фильтра. Данная неисправность проявляет себя в виде волнообразных искажений изображения из-за проникновения пульсаций напряжения на усилитель и антенный вход телевизора. Причина обычно заключается в низком качестве конденсатора. Внешне он будет иметь выпуклый торец (должен быть плоским). Для ремонта достаточно установить аналогичный с емкостью 220-500 мкФ на напряжение 35-50 В.

Отсутствие выходного напряжения при наличии на входе микросхемы стабилизатора говорит о неисправности последнего. Для замены можно установить любую аналогичную микросхему (аналоги были указаны выше).

В случаях скачков напряжения сети выходит из строя понижающий трансформатор. К сожалению, для его ремонта потребуется перемотка обмоток, что в домашних условиях трудноосуществимо. Но если обмотки трансформатора выполнены на раздельных катушках, то есть возможность не прибегать к перемотке. Обычно в цепь первичной обмотки встроен предохранитель. Чтобы до него добраться, необходимо аккуратно, стараясь не повредить проводники, срезать внешнюю изоляцию первичной обмотки, которая намотана тонким проводом и имеет большое количество витков, а поэтому значительно больше вторичной. Предохранитель внешне похож на резистор и в случае перегорания имеет бесконечное сопротивление (у исправного предохранителя сопротивление равно нулю). Неисправный предохранитель перемыкается тонким проводом диаметром 0.05-0.07 мм.

Диодный мост выполнен на выпрямительных диодах с большим запасом по напряжению и допустимому току, поэтому практически никогда не выходит из строя.

Гораздо чаще разбалтывается место соединения кабеля и адаптера, в результате чего теряется контакт центральной жилы, или происходит ее замыкание с экранирующей оплеткой. В данном случае нужно качественно и надежно подключить антенный кабель.

Подводя итог, можно сказать, что большинство потребителей не должно видеть проблему в том, как правильно подключить блок питания и даже его отремонтировать самостоятельно. Важнее всего при этом внимательность, аккуратность и желание.

Как подключить штекер к антенному кабелю?

Выполнять процедуру гораздо легче, когда не нужно искать материалы: кабель проложен до самого телеприемника и есть запасной исправный штекер.

Но что делать, если одного из «участников» технической операции нет в наличии? Разберемся конкретнее, что нам потребуется, чтобы оперативно наладить телевизионный сигнал.

Этап #1 – выбор кабеля и штекера

Какой угодно провод не подойдет, так для коммутации антенны с телеприемником или приставкой для цифровой передачи сигнала необходим специальный тип кабеля – коаксиальный. Оптимальный параметр сопротивления – 75 Ом.

Для изготовления жилы используют или медь, или омедненную сталь. Первый вариант отличается низким сопротивлением и характерен для оснащения спутникового телевидения.

Второй вариант можно смело применять для коммутации эфирных телесистем – даже с учетом небольших потерь сигнал будет устойчивым. Стальной омедненный аналог стоит дешевле медного примерно в 2 раза.

Правила выбора кабеля для антенны:

Не ошибетесь при выборе кабеля с маркировкой RG 6 – это самый популярный стандарт с 1-миллиметровой жилой, алюминиевым экраном и ПВХ изоляцией.

Кроме него можно использовать отечественную альтернативу РК 75 или итальянскую – SAT 50. Такой вариант, как RG 59, не годится, особенно, если расстояние передачи сигнала более 200 м. У него слишком высокое сопротивление проводника.

Осталось подобрать штекер. Раньше, при соединении изделий старого образца, использовалась пайка. Сейчас эта процедура стала лишней, так как есть стальной штекер стандарта F. Для любителей с минимальным знанием электрики он хорош тем, что монтируется обычным накручиванием.

F-штекер – недорогое изделие, и если сломался старый, с приобретением замены сложностей не будет. В LED, ЖК, плазменных телевизорах под него есть специальный разъем на задней панели.

Когда под рукой и кабель, и штекер, можно приступать к разделке. Это простая операция, доступная даже школьнику.

Этап #2 – разделка антенного кабеля

А сейчас мы выясним нюансы самой процедуры и разберем пошагово, как правильно и аккуратно подсоединить к штекеру экранированный антенный кабель.

Шаг #1 – удаление верхней изоляции

На расстоянии примерно 1 см от конца кабеля ножом аккуратно, слегка надавливая, делаем круговой надрез. Чтобы не повредить расположенный под пластиком экран, не прорезываем изоляцию насквозь. Затем, покачивая, с небольшим усилием, снимаем наружную изоляцию.

Шаг #2 – отгибание экрана

Алюминиевую оплетку и слой фольги, которые находятся сразу под изоляцией, отрезать не нужно.

Аккуратно, по очереди отгибаем их в сторону оставшегося полимерного покрытия и плотно прижимаем к нему.

Шаг #3 – удаление внутренней изоляции

Под экраном находится второй полимерный слой, разъединяющий центральную жилу и алюминиевую оплетку. Его также аккуратно, стараясь не повредить проводник, отрезаем и удаляем.

Этап #3 – монтаж штекера

Осталась самая простая, но не менее ответственная процедура – накручивание штекера на антенный кабель. Отрезать отогнутые элементы экрана не нужно, они должны остаться под гайкой.

Советы по прокладке коаксиального кабеля

В век информационных технологий через наши коаксиальные кабели передается огромное количество информации, что оставляет очень мало места для ошибок. Вот 23 совета, как улучшить прием телепередач и скорость интернета с помощью разъемов коаксиального кабеля.

1 / 22

Family Handyman

Используйте правильный коаксиальный кабель

Важно установить правильный кабель. RG-6 («RG» — старый военный термин для Radio Guide/Grade) является отраслевым стандартом, но есть и другие соображения. Используйте эту таблицу, чтобы определить, какой кабель лучше всего подходит для работы.

2 / 22

Семейный мастер на все руки

Коаксиальный кабель в рулоне

Если вы положите катушку кабеля на бок и начнете тянуть кабель, кабель будет скручиваться при распутывании, а скрученный кабель перекручивается, когда вы тяните за него. Лучше всего пропустить часть трубы через центр катушки и положить ее на лестницу. Закрепите трубу обрывком проволоки.

3 / 22

Семейный мастер на все руки

Избегайте острых изгибов коаксиального кабеля

Острые изгибы могут повредить кабель. Подумайте о том, чтобы обмотать кабель вокруг банки из-под кофе; коаксиальный кабель никогда не должен изгибаться сильнее, чем это. Используйте 90-градусный адаптер, когда неизбежен резкий изгиб, например, за подставкой для телевизора. Просто убедитесь, что разъем поддерживает Hi-Def, если вы работаете с этим сигналом.

4 / 22

Семейный мастер на все руки

Избегайте защемлений коаксиального кабеля

После зачистки коаксиального кабеля оставьте фольгу на месте, но отогните оплетку. Убедитесь, что ни один из крошечных проводов оплетки не касается центрального проводника. Это то, что профессионалы называют «жалом», а жало печально известно тем, что наносит ущерб качеству сигнала.

5 / 22

Семейный мастер на все руки

Используйте инструмент для зачистки коаксиального кабеля

Зачистить коаксиальный кабель с помощью универсального ножа не невозможно, но это непросто. Инструмент для зачистки за 15 долларов дает вам быстрые и идеальные результаты каждый раз. Инструмент для зачистки коаксиального кабеля имеет два лезвия: одно лезвие разрезает оболочку, не повреждая оплетку, а другое лезвие разрезает все, кроме центрального проводника. Некоторые профессионалы предпочитают оставлять центральный проводник немного длиннее и обрезать его (примерно на 1/8 дюйма за коннектором) после обжима коннектора.

6 / 22

Family Handyman

Используйте компрессионные соединители коаксиального кабеля

Избегайте вставных, навинчиваемых и обжимных соединителей коаксиального кабеля; Компрессионные соединители работают лучше всего. Вам понадобится обжимной инструмент за 15 долларов для установки компрессионных соединителей. Купите разъемы для коаксиального кабеля, которые могут работать с самой высокой доступной частотой. Некоторые дешевые разъемы для коаксиального кабеля могут работать с камерой видеонаблюдения, но не с сигналом Hi-Def TV или Интернета. То же самое касается настенных плит. Не все настенные панели имеют встроенные разъемы для коаксиального кабеля, способные обрабатывать сигналы высокого класса. Если вы сомневаетесь, купите разъем с наивысшим частотным диапазоном. Рейтинг должен быть указан на упаковке.

7 / 22

Семейный мастер на все руки

Соединительный коаксиальный кабель

Даже если ваш телевизор высокого разрешения работает нормально, вы можете проверить, подключен ли коаксиальный кабель к системе заземления дома. Соединение просто означает соединение двух вещей для обеспечения электрической непрерывности и проводимости. В доме важно, чтобы электрическая система, системы связи, металлические водопроводные трубы, металлические газопроводы и другие металлические системы были электрически соединены друг с другом.

Электрическое соединение различных систем вместе ограничивает различные потенциалы напряжения (давления) и опасность поражения электрическим током, которые могут присутствовать во время удара молнии или другой электрической аномалии. Разница потенциалов напряжения может создавать сильные токи, которые могут прыгать между двумя разными системами по нежелательному пути, и этим путем можете стать вы!

Самый простой способ соединить коаксиальный кабель с остальной частью дома — пропустить кабели через заземляющий блок, а затем провести провод от блока к заземляющему электроду (заземляющему стержню) или другой подходящей точке заземления. Если вы не знаете, где находится какая-либо часть системы заземления дома, вызовите электрика. Помимо поражения электрическим током, неправильно заземленные кабели могут привести к повреждению электроники и пожару в доме.

8 / 22

Семейный мастер на все руки

Сделайте петлю на коаксиальном кабеле

Внешний коаксиальный кабель никогда не должен проходить сбоку или вниз и прямо в ваш дом. Дождевая вода будет прилипать к кабелю и следовать по нему прямо в ваш дом. Сверните кабель, прежде чем он войдет в здание. Петля не только поможет отвести воду, но и обеспечит дополнительный кабель для будущей работы или ремонта.

Проходная втулка позволит вам просверлить немного большее отверстие, чтобы вы могли протягивать кабель через стену, не повреждая ее. Нанесите силиконовый герметик за втулку, прежде чем вставить ее в окончательное положение. Закрепите кабели зажимами или ремнями, которые удерживаются на месте с помощью винтов. Избегайте кабельных хомутов или вешалок, для которых требуются гвозди или скобы. Велика вероятность, что в конце концов вы пропустите гвоздь на ремешке и случайно ударите молотком по кабелю. Кабель, раздавленный молотком, искажает сигнал. Профессионалы предпочитают ремни с уже установленными винтами.

9 / 22

Семейный мастер на все руки

Установка низковольтной коробки для коаксиального кабеля

Гораздо проще протянуть коаксиальный кабель через низковольтную коробку (иногда называемую «грязевым кольцом»), чем через обычную электрическую коробку. Но это не единственная причина их использования. Коробки низкого напряжения позволяют протолкнуть лишнюю длину проводов в полость стены, не перегибая их. Вы повредите кабель, если попытаетесь втиснуть его в небольшую электрическую коробку. Оставьте от 8 до 10 дюймов дополнительного кабеля в полости стены на тот случай, если вы захотите внести изменения в будущем.

10 / 22

Семейный мастер на все руки

Надежное соединение коаксиального кабеля

Вы не получите надежного соединения, если диэлектрическая часть коаксиального кабеля не будет вставлена ​​заподлицо с разъемом. Если это действительно сложно сделать, возможно, у вас неправильный разъем для кабеля, с которым вы работаете. Для RG-59, RG-6 и RG-6 Quad требуются разные разъемы.

11 / 22

Семейный мастер на все руки

Прокладывайте коаксиальные кабели перпендикулярно электрическим кабелям

Держите коаксиальные кабели вдали от электрических кабелей. Электрические кабели, проложенные параллельно коаксиальному кабелю, могут мешать вашему сигналу. Однако нормально прокладывать коаксиальные кабели перпендикулярно электрическим кабелям.

12 / 22

Family Handyman

Купить Коаксиальный кабель с четырьмя экранами

Экранирование — это то, что имеет значение, когда речь идет о качестве коаксиального кабеля. Он блокирует помехи и сохраняет сигнал чистым. Откажитесь от кабеля эконом-класса и выберите продукт с четырьмя экранами. Четырехэкранный кабель стоит в два раза дороже, чем кабель с маркировкой «двойной» или «двойной экран». Но, потратив большие деньги на телевизор или компьютер, экономить на коаксиальном кабеле просто не имеет смысла.

Высококачественный кабель имеет два слоя металлической фольги и два слоя плетеной проволоки для защиты от помех.

Экономичный кабель состоит из одного слоя металлической фольги и плетеного провода.

13 / 22

Семейный мастер на все руки

Осторожно обрежьте коаксиальный кабель

Сигнал, передаваемый по центральному проводу коаксиального кабеля, фактически проходит по внешней стороне провода, а не по внутренней. Таким образом, крошечный надрез в проводе может создать большое препятствие для сигнала. Вот почему специальный инструмент для зачистки коаксиального кабеля (продается в домашних центрах) — единственный инструмент, который вы должны использовать для подготовки концов кабеля к разъемам. Никогда не используйте стандартные инструменты для зачистки проводов или нож. Инструмент для зачистки коаксиального кабеля аккуратно срезает внешнюю оболочку, экран и пенопластовую оболочку за один проход, не повреждая центральный провод.

14 / 22

Семейный мастер на все руки

Не перегибайте кабель

Провод в центре коаксиального кабеля запрессован в пенопластовую оболочку, чтобы он не касался экрана и блокировал помехи. Если вы перегнёте кабель или согнёте его вокруг острого угла, вы раздавите пенопласт. В этот момент ущерб нанесен, и нет никакого способа отменить его. Никогда не сгибайте кабель по радиусу менее 3 дюймов.

Когда коаксиальный кабель изгибается, центральный провод сминает пенопластовую оболочку и слишком близко подходит к экрану. Это приводит к помехам.

15 / 22

Семейный мастер на все руки

Не тяните слишком сильно

Коаксиальный кабель хрупок, и перекручивание и сдавливание — не единственные способы повредить пенопластовую оболочку вокруг центрального провода. Слишком сильное натяжение коаксиального кабеля стягивает экран в оплетке и сжимает пенопласт (как «китайские наручники» стягиваются вокруг пальца). Это вредит качеству сигнала. Максимальное усилие натяжения кабеля RG-6 составляет 35 фунтов. Сделайте несколько коротких рывков сквозь стены и потолки вместо длинного перетягивания каната.

16 / 22

Семейный мастер на все руки

Не прокладывайте коаксиальный кабель слишком близко к электропроводке

Электрические линии могут создавать неприятные помехи в коаксиальном кабеле. Поэтому держите коаксиальные кабели на расстоянии не менее 6 дюймов от электрического кабеля, даже если кабели разделены деревом или другими строительными материалами. Чтобы снизить вероятность возникновения проблем с телефонными линиями, установите «витую пару» или экранированную телефонную проводку. Если коаксиальный кабель должен пересекать электрическую линию, создайте 9пересечение 0 градусов.

17 / 22

Семейный мастер на все руки

Не сдавливайте кабель

Существует несколько видов скоб, предназначенных для коаксиального кабеля, и все они хорошо работают, если не забивать их слишком далеко. Слишком туго натянутые на кабель, они раздавят пенопластовую оболочку внутри, вызывая те же проблемы, что и перекручивание. Если у вас много коаксиального кабеля, купите специальный кабельный степлер, который не раздавит кабель. Они доступны в некоторых домашних центрах или в Интернете (ищите «кабельный степлер»). При использовании молотка не бейте слишком сильно. Скоба не должна врезаться в кабель; свободная хватка лучше крепкой.

18 / 22

Семейный мастер на все руки

Не позволяйте щитам показываться

Лучшая работа по прокладке кабеля может быть испорчена, если вы не будете осторожны при подключении концевого соединителя. Всегда осторожно отгибайте фольгу и экранирующую оплетку, прежде чем подсоединять коннектор. Одна прядь оплетки, выступающая в область разъема, может испортить сигнал. Дважды проверьте свою работу, прежде чем обжимать или сжимать разъем.

19/ 22

Семейный мастер на все руки

Не используйте винтовые разъемы

Прочные соединения на концах коаксиального кабеля обеспечивают свободный путь для прохождения сигнала. Плохие соединения ослабляют сигнал. Концевые разъемы коаксиального кабеля, которые навинчиваются на внешнюю оболочку кабеля, со временем могут ослабнуть и даже отпасть. Вместо этого используйте разъемы коаксиального кабеля с обжимным кольцом и специальный инструмент для обжима (продается в домашних центрах) или, что еще лучше, разъемы обжимного типа. Соединители компрессионного типа прочно захватывают кабель, не сдавливая внутреннюю пенопластовую оболочку, как это иногда бывает с соединителями обжимного типа.

20 / 22

Не затягивайте разъемы коаксиального кабеля вручную

Как и в случае концевых разъемов коаксиального кабеля, резьбовые разъемы коаксиального кабеля на стенных розетках, компьютерах и телевизорах должны обеспечивать надежный путь для сигнала. Большинство людей затягивают эти соединения вручную, но этого недостаточно. Вместо этого, используя 7/16-дюймовый. ключ, поверните гайку еще на четверть оборота, чтобы зафиксировать соединение.

21 / 22

Установите кабельный вывод: не используйте стандартные электрические коробки

Боковые и задние стороны стандартной электрической коробки заставляют вас резко сгибать кабель внутри коробки, что может ухудшить качество сигнала. Коробки низкого напряжения позволяют сделать плавный изгиб, потому что на самом деле это не коробки, а просто рамы, которые крепятся к гипсокартону. Эти коробки продаются в домашних центрах, а также могут использоваться для телефонной, акустической и другой низковольтной проводки.

22 / 22

Не используйте дешевый разветвитель

Каждый раз, когда вы разделяете телевизионный сигнал, он становится слабее. Но вам придется разделить сигнал разъемов коаксиального кабеля, если вы хотите добавить телевизор. Тем не менее, вы можете избежать плохого качества изображения. Во-первых, купите сплиттер, способный обеспечить полосу пропускания, необходимую для телевидения высокой четкости и высокоскоростного Интернета. Если у вас плохое качество изображения после установки разветвителя коаксиального кабеля для телевидения и Интернета, обратитесь за советом к поставщику услуг кабельного телевидения (они могут увеличить мощность вашего сигнала). Вы также можете установить усилитель для усиления сигнала, поступающего от вашей антенны, спутниковой или кабельной службы. Усилители продаются в домашних центрах, магазинах электроники и в Интернете (ищите «усилитель для телевизора»). Но планируйте потратить 50 долларов или больше, чтобы получить лучшие результаты. И сохраните квитанцию, чтобы вы могли вернуть усилитель, если он не поможет. Судите о сплиттере по цифрам. Если у вас есть кабельное телевидение, купите его с пометкой «5-1450 МГц». Для спутникового телевидения ищите высокую частоту не менее 2200 МГц.

Первоначально опубликовано: 27 июня 2019 г.

Связь между блоком питания и антенной. Загадка?

Блок питания и антенна IoT-устройства имеют гораздо более тесную связь, чем может показаться на первый взгляд. Если устройство находится в зоне с низким уровнем сигнала, например, на краю зоны покрытия, сотовая сеть дает указание модему увеличить мощность передачи для поддержания связи. Это приводит к значительному увеличению спроса на энергию, и в этом случае возрастают требования к энергоснабжению.

Особенно при использовании стандарта мобильной связи 2G решающее значение имеет точное соблюдение формы сигнала (т. е. крутизна фронтов импульса). С увеличением мощности передачи производство сигнала, соответствующего стандартам, требует больше энергии из-за более высокой амплитуды сигнала. Поэтому источник должен иметь возможность очень быстро переключаться между высокими и низкими токами.

Концепция регулятора напряжения, отвечающего этим требованиям, связана с рядом проблем. Например, при неблагоприятном выборе аппаратной части контроллер при изменении нагрузки мог начать колебаться, т.е. его выходное напряжение не постоянно, а колеблется. В этом случае минимально допустимое напряжение питания модема может быть снижено, и он может активировать свою схему сброса, которая, следовательно, вернет модем в исходное состояние. Кроме того, из-за флуктуаций выходного сигнала могут генерироваться и излучаться импульсы помех, которые влияют на другие устройства поблизости.

В сложных устройствах IoT модем обычно служит только для связи и управляется приложением на главном контроллере. Часто модем и главный контроллер имеют разные минимальные пороги подачи напряжения и поэтому могут возникать неопределенные состояния, например модем сбрасывается из-за падения напряжения, но основной контроллер продолжает работать.

Кроме того, преобразователь напряжения для питания IoT-устройства должен быть адаптирован к типу источника энергии. Если устройство питается, например, от бортовой сети автомобиля, должны быть предусмотрены соответствующие защитные цепи, чтобы избежать нежелательного поведения или повреждения, например, из-за разрыва в процессе запуска.

В высшей степени подходящей альтернативой регулятору напряжения является использование перезаряжаемых батарей. Благодаря очень низкому внутреннему сопротивлению они также способны подавать высокие токи без риска колебаний выходного напряжения и связанных с этим проблем, например, нежелательных перезапусков.

Однако есть и подводные камни. При использовании соединительного кабеля малого сечения и/или большой длины внутреннее сопротивление увеличивается. Когда высокое сопротивление передачи сочетается с неблагоприятным выбором штекера разъема, падение напряжения, возникающее при скачках тока, может привести к тому, что напряжение питания модема упадет ниже минимального порога, поэтому схема сброса переводит модем в исходное состояние.

Проблема усугубляется, когда перезаряжаемые аккумуляторы почти разряжены, так как их выходное напряжение постоянно снижается во время разряда, в то время как, например, выходное напряжение литиевых аккумуляторов практически постоянно, пока их емкость не иссякнет. Хотя современные аккумуляторные батареи на основе лития выделяются малым размером корпуса и большой емкостью, IoT-устройство не может быть обеспечено бесконечной мощностью.

Для обеспечения автаркической активности аккумуляторные батареи можно комбинировать с солнечным полем. При этом также увеличивается сложность, важны не только паразитные резисторы, но вы также должны разработать регулятор заряда, который оптимально использует доступную внешнюю мощность, не разряжая батарею за счет частой зарядки и разрядки.

Регулятор заряда может быть рассчитан таким образом, чтобы он постоянно поддерживал аккумулятор ниже конечного напряжения заряда вместо того, чтобы заряжать его до тех пор, пока не будет достигнуто конечное напряжение, а затем деактивировать его. Как следствие, емкость снижается, но в то же время увеличивается срок службы аккумуляторной батареи. При проектировании регулятора заряда должны быть решены те же трудности, что и при проектировании регулятора напряжения.

В качестве альтернативы солнечному полю аккумуляторные батареи также могут быть объединены с постоянным источником питания, что открывает несколько дополнительных возможностей применения. Из-за перезаряжаемой батареи, например, в случае отключения постоянного питания, может быть выдано аварийное сообщение и/или устройство продолжает работать во время простоя. Поскольку в этом сценарии всегда известно, сколько энергии доступно, в отличие от использования солнечного поля, могут быть установлены другие стратегии для сокращения циклов зарядки и разрядки и соответствующей защиты перезаряжаемых батарей.

Например, можно разработать схему, которая переключается на перезаряжаемую батарею только при сбое внешнего источника питания. Для этой цели появляется возможность использовать так называемые контроллеры PowerPath или ИС управления питанием, которым часто требуется всего несколько дополнительных компонентов для выполнения этой задачи. Задача состоит в том, чтобы распознать сбой сразу после его возникновения и вовремя переключиться на аккумуляторную батарею, до того, как минимальные пороги напряжения питания модема опустятся ниже и в результате сработает сброс.

Еще одна важная задача цепи питания в этом сценарии — обеспечить полную зарядку аккумуляторной батареи после каждого использования, чтобы в случае отключения питания была доступна максимальная емкость. Кроме того, необходимо противодействовать саморазряду в зависимости от применяемой аккумуляторной технологии. Однако при использовании современных аккумуляторных батарей на литиевой основе этим можно пренебречь из-за их низкого саморазряда, составляющего примерно 1% в месяц.

Естественно, необходимо учитывать подводные камни проектирования регулятора заряда/напряжения (например, колебательное выходное напряжение) и соединения перезаряжаемой батареи (например, паразитное внутреннее сопротивление), как уже было указано выше. Как видно из предыдущего объяснения, проектирование системы энергоснабжения является сложной и обширной темой.

Выбор подходящей антенны и ее оптимальное расположение также представляет собой проблему. В конце концов, антенна — это больше, чем просто кусок металла. Он в значительной степени отвечает за уровень сигнала, обнаруженный модемом, который затем снова определяет требуемую мощность передачи, как указано ранее. И наоборот, это означает, что улучшенная антенна, будь то за счет изменения модели или оптимизации ситуации установки, может компенсировать или скрыть проблемы с энергоснабжением.

В случае нежелательного поведения при использовании IoT-устройства в экстремальных ситуациях, например, на границе зоны действия сетевого оператора или когда аккумулятор почти разряжен, что может привести к перезагрузке модема, например, существует два подхода к улучшению ситуации.

С одной стороны, энергоснабжение можно оптимизировать, учитывая советы, данные в первой части статьи. Если проблемы обнаруживаются только на более позднем этапе проекта или если уже используется большое количество устройств, этого, возможно, не удастся легко достичь. В данном случае напрашивается второй подход, а именно «улучшение антенны».

Итак, что следует учитывать при выборе антенны? Наиболее очевидным требованием является то, чтобы антенна покрывала весь частотный диапазон, обеспечиваемый модемом, и чтобы ее импеданс был привязан к частотному диапазону. Для сотового модема, например, требуются антенны с импедансом 50 Ом.

Следующий пункт касается выбора подходящей диаграммы направленности, которая опять-таки связана с местом установки и местом применения. Если антенна расположена на открытом воздухе, выбор диаграммы направленности некритичен, тогда как в помещении рекомендуется использовать всенаправленную антенну.

Использование такой антенны выгодно в обоих случаях, так как позволяет принимать сигналы от максимально возможного числа базовых станций поблизости. В целом качество сигнала на открытом воздухе значительно лучше, чем в помещении. Поэтому рекомендуется по возможности устанавливать антенну на открытом воздухе. Моменты, которые следует учитывать при выборе антенного кабеля, необходимого для этой цели, рассматриваются в конце этой статьи.

При использовании стержневых антенн или диполей необходимо учитывать их поляризацию. Базовые станции, используемые мобильной связью (2G/3G), передают с вертикальной поляризацией, т. е. электрическое поле, излучаемое антенной, направлено вертикально к поверхности земли. Сигналы могут приниматься как с вертикальной, так и с горизонтальной поляризацией.

ориентация в конечном положении установки прибора соответствует поляризации принимаемого сигнала. Если антенну с вертикальной поляризацией повернуть на 90° к земле, ее приемная мощность сильно ухудшится. Решением этой проблемы является установка купольных или чиповых антенн, которые обычно работают как с вертикальной, так и с горизонтальной поляризацией.

Хотя тенденция к использованию устройств меньшего размера кажется непреодолимой, размер антенны играет решающую роль. Мощность приема значительно улучшается с увеличением механических размеров.

Особое внимание следует уделить расположению. При выборе места установки следует учитывать, что во время работы антенна не может быть затоплена или покрыта другими веществами, такими как грязь, и что она должна быть размещена как можно выше и вдали от мешающих предметов. Это особенно важно при применении в области очистки сточных вод и природоохранных технологий.

Кроме того, необходимо строго соблюдать указания производителя по установке. Некоторые типы антенн (например, несимметричные антенны), например, требуют установки на заземленное металлическое основание, в то время как другие должны устанавливаться отдельно.

Не менее важным для выбора антенны и ее расположения является выбор соответствующего соединительного кабеля между модемом и антеннами. Действует общее правило: чем короче кабель и больше поперечное сечение, тем ниже его демпфирование и, следовательно, влияние кабеля на приемную мощность системы. Из-за малого сечения популярный кабель RG174 в основном применим для коротких расстояний.

Очень важно помнить об этих корреляциях, так как в противном случае благонамеренный подход к очистке сточных вод, заключающийся в выводе кабеля из шахты для размещения антенны как можно выше, может полностью изменить ожидаемые результаты, поскольку сигнал не может поступить в модем из-за затухания кабеля. Если длина кабеля не может быть укорочена из-за конструктивных особенностей, использование так называемых кабелей с низкими потерями, затухание в кабеле которых при том же поперечном сечении значительно ниже, чем у стандартных кабелей, позволяет добиться заметных улучшений.

Целью данной статьи было дать обзор возможных вариантов при проектировании источника питания, а также выбор антенны (включая соединительный кабель) и показать их взаимозависимость. Если были заданы более конкретные вопросы, пожалуйста, не стесняйтесь обращаться к специалистам Microtronics.

Первоначально эта статья была опубликована под заголовком
«Das Verhältnis von Antenne zu Energieversorgung» в Design & Elektronik 01/2019 (только на немецком языке).

Поиск и устранение неисправностей антенны Antop | Antop

• Усиленная антенна Antop Outdoor Smart Boost Тип

  • 1.1 Подсоедините 40-футовый коаксиальный кабель с водонепроницаемым колпачком к разъему в антенне.

    1.2 Подключите другой конец 40-футового коаксиального кабеля к усилителю мощности через ANT. Ввод.

    1.3 Подключите телевизионный выход на усилителе мощности к разъему ANTENNA/CABLE IN на задней панели телевизора или конвертера с помощью коаксиального кабеля длиной 5 футов.

    1.4 Подключите адаптер питания к разъему постоянного тока на усилителе мощности и подключите адаптер питания к сетевой розетке.

    1.5 Светодиод горит зеленым цветом, указывая на рабочее состояние антенны

• Усиленная антенна Antop Indoor Smart Boost Тип

  • 1.1 Подключите 10-футовый коаксиальный кабель к усилителю мощности через ANT. Ввод.

    1.2 С помощью коаксиального кабеля длиной 5 футов соедините ТВ-выход на усилителе мощности с разъемом ANTENNA/CABLE IN на задней панели телевизора или конвертера.

    1.3 Подключите адаптер питания к разъему постоянного тока на усилителе мощности и подключите адаптер питания к сетевой розетке.

    1.4 Светодиод горит зеленым цветом, указывая на рабочее состояние антенны.

• Усиленная антенна Antop Outdoor Smartpass, подходит для серии Antop PRO-LINE

  • 1.1 Подсоедините коаксиальный кабель с водонепроницаемым колпачком к разъему в антенне.

    1.2 Подсоедините другой конец коаксиального кабеля к более короткому концу (0,3 фута) блока питания.

    1.3 Подсоедините более длинный конец (3 фута) адаптера питания к разъему ANTENNA/CABLE IN на задней панели телевизора или конвертера.

    1.4 Подключите адаптер питания к разъему постоянного тока в блоке питания и подключите адаптер питания к сетевой розетке.

    ПРИМЕЧАНИЕ. Для работы усиленной антенны smartpass необходимо питание.

• Усиленная антенна Antop Indoor Smartpass

  • 1.1 Подсоедините коаксиальный кабель к разъему ANTENNA/CABLE IN на

    задняя часть коробки телевизора или преобразователя.

    1.2 Подключите адаптер питания к разъему постоянного тока в усилителе Smartpass.

    1.3 Вставьте адаптер питания в розетку.

    ПРИМЕЧАНИЕ. Для работы усиленной антенны smartpass необходимо питание.

Шаг 2. Переключите настройку ТВ-входа и запустите поиск каналов.

1.1 Нажмите кнопку «Меню» на пульте дистанционного управления.

1.2 Перейдите к настройке каналов.

1.3 Выберите «Эфир» или «Антенна».

1.4 Выполните «Поиск каналов» или «Сканирование каналов».

Действия по поиску каналов могут различаться в зависимости от телевизора. Пожалуйста, обратитесь к руководству вашего телевизора или свяжитесь с производителем конкретного телевизора, если вы не можете запустить сканирование каналов.

Чтобы поддерживать список каналов в актуальном состоянии, рекомендуется ежемесячно проводить сканирование каналов.

Шаг 3. Отрегулируйте мощность антенны, чтобы найти наиболее подходящий уровень мощности для приема.

Эффективность антенны зависит от расстояния приема и силы сигнала. На самом деле, использование усилителя мощности без необходимости в зонах с сильным сигналом может добавить «шум» к вашим телевизионным сигналам, вызывая пикселизацию изображения или нарушение сигнала с индикацией NO SIGNAL на экране телевизора. В районах с сильным сигналом, где вы находитесь рядом с телевизионными станциями, менее мощная антенна должна быть удовлетворительной, в то время как более мощная антенна была бы гораздо предпочтительнее в районах со слабым сигналом далеко от телевизионной станции

Шаг 4. Переместите антенну.

Препятствия, такие как металл в стенах/на чердаке, могут экранировать вещательный сигнал от вашей антенны и влиять на ее работу. Холмы, деревья и здания изгибаются, деформируются и ослабляют сигналы.

Проверьте антенну в нескольких местах и ​​повторно просканируйте каналы, чтобы увидеть, сколько каналов вы приняли. ВСЕГДА не забывайте запускать сканирование каналов при КАЖДОМ движении антенны, каким бы незначительным оно ни было.

Если в вашем доме используется металлическая крыша или чердак из алюминиевой фольги, может потребоваться использование J-образной опоры для крепления на крыше. Более высокое место установки, расположенное по направлению к телебашне, может привести к лучшему приему. Установите антенну как можно выше и желательно так, чтобы между антенной и передатчиками телестанции был свободный путь.

На прием могут влиять электромагнитные волны. Переместите антенну так, чтобы она находилась вдали от устройств с высоким энергопотреблением, чтобы избежать помех, таких как кондиционер, разветвители, лифты и т. д.

Советы:

расположение станций и уровень сигнала в вашем районе.

2. Руководство по выбору антенны предоставляется с учетом расстояния приема, мощности сигнала, географического окружения, типов антенн и т. д., чтобы помочь вам выбрать правильные антенны для вашего местоположения.

Выпуск №2. Пассивная (без усиления) антенна используется с коаксиальным кабелем длиной более 50 футов для питания более одного телевизора, но прием плохой.

Сигнал затухает на длинной кабельной проводке на расстоянии более 50 футов от пассивной антенны, что невозможно для подачи на несколько телевизоров. Рекомендуется добавить в соединение усилитель для усиления сигнала или заменить пассивную антенну усиленной антенной.

Выпуск №3. Усилитель не влияет на производительность.

Проверьте возможные причины, указанные ниже, и просмотрите свой случай

1. Усилитель не подключен к источнику питания или не включен. ВНИМАНИЕ, чтобы усилитель работал, он должен быть запитан.

2. Неправильное подключение кабеля к усилителю. Пожалуйста, проверьте соединения в соответствии с этапами проверки в выпуске № 1.

3. Усилитель может быть закорочен, если светодиодный индикатор не горит даже при правильном подключении кабелей. Пожалуйста, свяжитесь с центром обслуживания клиентов Antop для замены.

4. Усилитель сигнала рекомендуется использовать для усиления сигнала при приеме на большие расстояния или в зонах со слабым сигналом. На самом деле, использование усилителя сигнала без необходимости в зонах с сильным сигналом может добавить «шум» к вашим телевизионным сигналам, вызывая пикселизацию изображения или нарушение сигнала с индикацией NO SIGNAL на экране телевизора.

Выпуск №4. Принимается большинство каналов, кроме любимого.

1. Проверьте карты сигналов Antop для справки или позвоните сетевым провайдерам, чтобы убедиться, что канал доступен в вашем регионе.

2. Список каналов мог быть обновлен сетевым провайдером, и вам потребуется повторно отсканировать каналы на вашем телевизоре, чтобы обновить

3. Между передатчиками сигнала и вашей антенной есть препятствия. Попробуйте расположить антенну по направлению к телевизионным станциям на более высоком месте или переместите ее в другое место, чтобы путь приема был свободен.

4. Станция вещает на бренде VHF. Большинство телестанций передают в диапазоне УВЧ, а некоторые используют УКВ. Хотя большинство антенн могут принимать ОВЧ-сигналы, необходимо использовать антенну, оптимизированную для приема ОВЧ-сигналов. Для этого случая будет рекомендована антенна с усилителем УКВ.

Выпуск №5. Нужно ли заземлять наружные антенны Antop?

Целью заземления телевизионной антенны является обеспечение безопасности пользователей. Заземление поможет снизить ущерб и вероятность возгорания, если в телевизионную антенну ударила молния. Это не обязательно предотвратит все повреждения от прямого удара молнии, но поможет, если наружная антенна будет заземлена при установке снаружи на крыше дома. Чтобы антенна была заземлена, у вас должен быть заземляющий блок, подключенный к заземляющему стержню, до того, как провод антенны войдет в ваш дом. Поскольку блокировка заземления обычно размещается снаружи жилого помещения между вводом коаксиального кабеля и внутренней проводкой дома, для внутренней проводки может потребоваться дополнительный коаксиальный кабель. Если при подключении системы используется разветвитель сигнала, он становится блоком заземления и заземляет коаксиальный кабель.

404 — СТРАНИЦА НЕ НАЙДЕНА

Почему я вижу эту страницу?

404 означает, что файл не найден. Если вы уже загрузили файл, имя может быть написано с ошибкой или файл находится в другой папке.

Вы можете получить ошибку 404 для изображений, поскольку у вас включена защита от горячих ссылок, а домен отсутствует в списке авторизованных доменов.

Если вы перейдете по временному URL-адресу (http://ip/~username/) и получите эту ошибку, возможно, проблема связана с набором правил, хранящимся в файле .htaccess. Вы можете попробовать переименовать этот файл в .htaccess-backup и обновить сайт, чтобы посмотреть, решит ли это проблему.

Также возможно, что вы непреднамеренно удалили корневую папку документа или вам может потребоваться повторное создание вашей учетной записи. В любом случае, пожалуйста, немедленно свяжитесь с вашим веб-хостингом.

Вы используете WordPress? См. Раздел об ошибках 404 после перехода по ссылке в WordPress.

Как найти правильное написание и папку

Когда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере. Это сообщает серверу, какой ресурс он должен использовать попытка запроса.

http://example.com/example/Example/help.html

В этом примере файл должен находиться в папке public_html/example/Example/

Обратите внимание, что CaSe важен в этом примере. На платформах с учетом регистра e xample и E xample не совпадают.

Для дополнительных доменов файл должен находиться в папке public_html/addondomain.com/example/Example/, а имена чувствительны к регистру.

Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным размером X , где отсутствует изображение. Щелкните правой кнопкой мыши на X и выберите «Свойства». Свойства сообщат вам путь и имя файла, который не может быть найден.

Это зависит от браузера. Если вы не видите на своей странице поле с красным X , попробуйте щелкнуть правой кнопкой мыши на странице, затем выберите «Просмотреть информацию о странице» и перейдите на вкладку «Мультимедиа».

http://example.com/cgi-sys/images/banner.PNG

В этом примере файл изображения должен находиться в папке public_html/cgi-sys/images/

Обратите внимание, что в этом примере важен CaSe . На платформах с учетом регистра PNG и png не совпадают.

Ошибки 404 после перехода по ссылкам WordPress

При работе с WordPress ошибки 404 Page Not Found часто могут возникать при активации новой темы или изменении правил перезаписи в файле .htaccess.

Когда вы сталкиваетесь с ошибкой 404 в WordPress, у вас есть два варианта ее исправления.

1. Войдите в WordPress.
2. В меню навигации слева в WordPress нажмите  Настройки > Постоянные ссылки (Обратите внимание на текущую настройку. Если вы используете пользовательскую структуру, скопируйте или сохраните ее где-нибудь.)
3. Выберите  По умолчанию .
4. Нажмите  Сохранить настройки .
5. Верните настройки к предыдущей конфигурации (до того, как вы выбрали «По умолчанию»). Верните пользовательскую структуру, если она у вас была.
6. Нажмите  Сохранить настройки .

Во многих случаях это сбросит постоянные ссылки и устранит проблему. Если это не сработает, вам может потребоваться отредактировать файл .htaccess напрямую.

Добавьте следующий фрагмент кода 9index.php$ — [L]
RewriteCond %{REQUEST_FILENAME} !-f
RewriteCond %{REQUEST_FILENAME} !-d
RewriteRule . /index.php [L]

# Конец WordPress

Если ваш блог показывает неправильное доменное имя в ссылках, перенаправляет на другой сайт или отсутствуют изображения и стиль, все это обычно связано с одной и той же проблемой: в вашем блоге WordPress настроено неправильное доменное имя.

Как изменить файл .

Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.

Перенаправление и перезапись URL-адресов — это две очень распространенные директивы, которые можно найти в файле .htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в .htaccess, чтобы эти скрипты могли работать.

Возможно, вам потребуется отредактировать файл .htaccess в какой-то момент по разным причинам. В этом разделе рассказывается, как редактировать файл в cPanel, но не о том, что нужно изменить. статьи и ресурсы для этой информации.)

• Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
• Использовать режим редактирования программы FTP
• Используйте SSH и текстовый редактор
• Использование файлового менеджера в cPanel

Самый простой способ отредактировать файл . htaccess для большинства людей — через диспетчер файлов в cPanel.

Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.

1. Войдите в cPanel.
2. В разделе «Файлы» щелкните значок File Manager .
3. Установите флажок Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, из раскрывающегося меню.
4. Убедитесь, что установлен флажок Показать скрытые файлы (точечные файлы) «.
5. Нажмите  Перейти . Файловый менеджер откроется в новой вкладке или окне.
6. Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.

1. Щелкните правой кнопкой мыши файл . htaccess и выберите  Редактировать код в меню. Кроме того, вы можете щелкнуть значок файла .htaccess, а затем Редактор кода значок в верхней части страницы.
2. Может появиться диалоговое окно с вопросом о кодировании. Просто нажмите  Изменить , чтобы продолжить. Редактор откроется в новом окне.
3. При необходимости отредактируйте файл.
4. Нажмите  Сохранить изменения в правом верхнем углу, когда закончите. Изменения будут сохранены.
5. Протестируйте свой веб-сайт, чтобы убедиться, что ваши изменения были успешно сохранены. Если нет, исправьте ошибку или вернитесь к предыдущей версии, пока ваш сайт снова не заработает.
6. После завершения нажмите  Закрыть , чтобы закрыть окно диспетчера файлов.

Можно ли получить удар током от телевизионной антенны/спутникового кабеля?

Если вы хотите соединить/обрезать коаксиальный кабель, который питает ваш телевизор или спутниковый ресивер, и хотите знать, собираетесь ли вы получить удар током или безопасно ли это делать, прочтите этот блог, чтобы получить помощь и советы. . Я думаю, что у большинства пользователей в тот или иной момент был какой-то удар электрическим током, поэтому вы правы, чтобы провести некоторое исследование, прежде чем играть со своими телевизионными кабелями.

Прежде чем я продолжу, я просто хочу убрать с дороги общее заявление об отказе от ответственности. Нет никакой замены для безопасности, поэтому, если вы беспокоитесь о том, чтобы не перерезать кабель, который может или не может питать ваш телевизор, вы должны сначала проверить, что он находится под напряжением и/или отключить электричество, чтобы быть в безопасности. Если вас это беспокоит, вам следует проконсультироваться с компетентным/квалифицированным электриком или установщиком. Я не несу никакой ответственности за любые убытки, вред, ущерб или травмы, которые могут возникнуть в результате любой интерпретации содержания этой статьи.

Проводят ли ток телевизионные/радио антенные кабели?

То, как работают телевизионные антенны и спутниковые тарелки, по самой своей природе является источником тока. Телевизионная антенна будет улавливать радиоволны, находящиеся в воздухе, и передавать их по коаксиальному кабелю, который питает ваши телевизионные позиции. «Сигнал» в кабеле на самом деле представляет собой электричество переменного тока, частота которого намного выше, чем частота вашей электросети. Это не означает, что вы не можете врезаться в кабель, так как напряжение, наводимое на коаксиальный кабель от телевизионной антенны, очень и очень низкое. Чтобы дать вам представление, уровень телевизионного сигнала около 60 дБмкВ равен 1 мВ. Это одна тысячная вольта, которую вы не почувствуете, если прикоснетесь к ней, и не причинит вам никакого вреда. Даже если у вас есть очень сильный сигнал в положении вашего телевизора 80 дБмкВ, это все равно соответствует только 10 мВ, что составляет сотые доли вольта. Маловероятно, что у вас будет уровень сигнала намного выше 80 дБмкВ, а если быть выше, вы, вероятно, перегрузитесь, вы ТВ-тюнер и вызовете плохой прием ТВ. Да, слишком много сигнала — это вещь!

Системы с главным усилителем/небесными дистанционными глазами/линейным питанием

Для некоторых типов телевизионных антенных систем питание от линии постоянного тока передается по коаксиальному кабелю одновременно с сигналом, питаемым по линии электропередачи. оборудование. Типичными примерами того, где это может быть, является блок питания, обеспечивающий питание для топового усилителя и линейное питание от коробки Sky или чего-то подобного, питающего линейный усилитель и/или удаленные волшебные глаза, которые позволят вам управлять вашим оборудованием. из другой комнаты. В подобных ситуациях по коаксиальному кабелю все еще будет проходить небольшой ток. Большинство блоков питания для топовых усилителей рассчитаны примерно на 5–12 В постоянного тока, но некоторые — на 18–24 В постоянного тока для коммунальных телевизионных систем. Большинство систем воспроизведения Sky, системы дистанционного наблюдения будут только 9-12 В постоянного тока.

‍

Есть ли ток в коаксиальных кабелях спутниковой антенны?

Спутниковые тарелки по своей сути очень похожи на телевизионные антенны, они улавливают сигналы, передаваемые на землю из космоса, и передают их на ваш спутниковый ресивер. Обычно это что-то вроде приставки Sky/Freesat или телевизора со встроенным спутниковым ТВ-тюнером. Разница со спутниковыми антеннами с точки зрения тока заключается в том, что, поскольку сигналы передаются на землю и принимаются на таком низком уровне, сигнал должен быть действительно усилен спутниковым LNB, прежде чем он сможет быть доставлен на ваш спутниковый ресивер. Для этого спутниковый приемник подает постоянное напряжение постоянного тока для питания LNB. Обычно это 13 В постоянного тока, но переключающие LNB, такие как универсальные Quad LNB, также используют 18 В постоянного тока для переключения между сигналами с горизонтальной и вертикальной поляризацией. Хотя это значительно выше, чем у пассивных ТВ/радио кабелей, это все же намного ниже всего, что может когда-либо причинить вам вред. Это не значит, что вы этого не почувствуете. Я действительно НЕ СОВЕТУЮ ЭТОГО, но я работал с парнем, который клал кабели в рот на язык, чтобы проверить, подключены ли они!

Если вы подсоединяете кабели к спутниковой антенне и чувствуете ток, это происходит гораздо чаще, так как обычно вы стоите на металлической лестнице или держитесь за металлическую опору строительных лесов и т. д. Вы могли заметить, что это увеличивается в сырую погоду. Это вряд ли когда-либо причинит вам вред, но вы не хотели бы, чтобы это застало вас врасплох, заставило вас прыгнуть и упасть с лестницы (к которой вы должны быть пристегнуты). В подобных ситуациях рекомендуется отключить/или отсоединить спутниковые кабели от спутникового ресивера, чтобы ток не поступал на спутниковую антенну, пока вы с ней работаете.

Коммунальные телевизионные системы

Коммунальные телевизионные системы отличаются от обычных телевизионных систем тем, что потенциально система может обслуживать сотни квартир, которые, в свою очередь, могут снабжать сотнями подключенного телевизионного оборудования. Все это вместе со всеми усилителями и оборудованием, которое требуется для телевизионной системы, в первую очередь имеет накопительный эффект, и на кабелях может накапливаться напряжение. По-прежнему маловероятно, что это когда-либо будет причинять вред, но вы не должны принимать это как должное. Телевизионные системы, которые питают несколько жилых помещений, всегда должны быть подключены к заземлению в целях электробезопасности, но это не всегда так. Особенно со старыми телевизионными системами. Я предупреждаю вас, когда вы работаете с телевизионными системами, которые отключают кабели или отключают оборудование, и многие жители выйдут и скажут вам, что их телевизор выключился. Они нередко пытаются перенастроиться в это время, когда сигнал отсутствует, и удалить все свои сохраненные службы, ожидая, что они обвинят вас в том, что они не работают, когда вы уйдете. Повторная настройка телевизора должна решить эту проблему.

CAI – 6 единиц аудиовизуального оборудования Заявление об отказе от ответственности

CAI интерпретирует электрическую безопасность в домашних условиях как безопасную для 5 единиц оборудования, подключенных к вашей телевизионной системе. Если у вас 6 или более, система должна быть заземлена, или клиент должен быть проинформирован об этой ситуации и подписан отказ от ответственности, чтобы отказаться от любой ответственности со стороны установщиков. Теория, лежащая в основе этого, заключается в том, что при подключении к вашей системе 6 или более единиц AV-оборудования существует вероятность накопления тока прикосновения, что может привести к травме, если вы коснетесь его, не обязательно из-за самого тока, но потенциально может привести к тому, что вы падение или что-то подобное, что может привести к несчастному случаю. Обратите внимание, что это не регулирование, я еще не встречал ни одной компании, которая делала бы это с отечественными системами неукоснительно, но, по их мнению, этих мер было бы достаточно, чтобы ограничить юридическую ответственность. Я советую вам связаться с ними напрямую для получения дополнительной информации, так как это могло измениться на момент, когда вы читали это.

Защита от поражения электрическим током Очевидно до 50 В (не мои слова)

Говорят, что человек может поглощать электрическое напряжение до 50 В без травм и повреждений. По этой причине многие системы будут работать до 50 В. Такие системы, как Power over Ethernet (POE), работают от 24 до 48 В, а кольцевая цепь, которая идет по вашей телефонной линии (вероятно, скоро перестанет существовать), которая заставляет ваш телефон звонить, имеет напряжение 50 В. По этой причине многие электрические трансформаторы выдают напряжение ниже 50 В. Чтобы было понятно, что это не моя интерпретация, а чужая.

‍

Неисправность/ Плохая электрическая установка может пропускать большие токи

В условиях неисправности возможно наличие высокого напряжения/тока на коаксиальном кабеле, питающем телевизионную антенну или спутниковую антенну. Вам может быть трудно в это поверить, но многие старые телевизоры с электронно-лучевой трубкой (ЭЛТ) имеют напряжение около 25 000 В внутри телевизора. Поскольку телевизоры не являются «бытовой техникой», такой как морозильники, холодильники, стиральные машины и т. металлическая внешняя оболочка. У них часто нет заземления в сетевой вилке. Это означает, что единственный открытый кусок металла снаружи телевизора, как правило, сам штекер антенны, не исключено, что здесь может быть нежелательное напряжение. К счастью, большинство новых LED/LCD/OLED телевизоров не достигают такого высокого напряжения.

Также не исключено, что плохая электрическая установка может вызвать нежелательное высокое напряжение на коаксиальном телевизионном кабеле. Это действительно не распространено, и вполне вероятно, что вы когда-либо столкнетесь с подобной ситуацией на очень старых электрических установках. Я добавлю, что несколько лет назад я посетил семью в Ирландии, и тот, кто прокладывал их электрические кабели, вообще прошел мимо платы предохранителей! Это действительно было небезопасно. К счастью, большинство новых систем включают в себя УЗО и автоматические выключатели, которые немедленно отключают электропитание, если что-то небезопасно.

Меры безопасности, которые вы можете предпринять

Я понимаю, что большая часть этой статьи была написана для наихудшего сценария, поскольку я хочу убедиться, что вы в безопасности и что никто не вернется ко мне и не скажет, что их ударило током. сами и что я виноват (пожалуйста, прочитайте заявление об отказе от ответственности еще раз). Учитывая все это, есть несколько мер безопасности, которые вы можете предпринять.

— Выключайте все телевизионное оборудование при работе с телевизионными кабелями.

-Отключить электропитание.

-Используйте кусачки/ручные инструменты с соответствующей электрической изоляцией. Большинство наборов для электриков рассчитаны на напряжение до 1000 В.

— Телевизионные системы заземления по электробезопасности. Вы можете использовать временное заземление во время работы с телевизионной системой.

— Наймите профессионала, если есть сомнения.

‍

Вопросы по телевизионному кабелю — только в разделе комментариев блога. Если у вас есть какие-либо комментарии или вопросы, не стесняйтесь публиковать их в РАЗДЕЛЕ КОММЕНТАРИЙ БЛОГА НИЖЕ, и я свяжусь с вами, как только смогу. Заранее благодарю вас за терпение.
